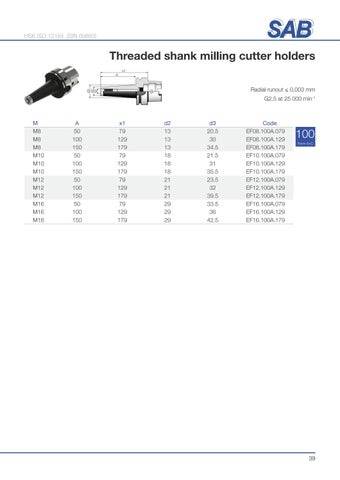

HSK ISO 12164 (DIN 69893)
Threaded shank milling cutter holders x1 A
d3 d2 M
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
M M8 M8 M8 M10 M10 M10 M12 M12 M12 M16 M16 M16
A 50 100 150 50 100 150 50 100 150 50 100 150
x1 79 129 179 79 129 179 79 129 179 79 129 179
d2 13 13 13 18 18 18 21 21 21 29 29 29
d3 20.5 30 34.5 21.5 31 35.5 23.5 32 39.5 33.5 36 42.5
Code EF08.100A.079 EF08.100A.129 EF08.100A.179 EF10.100A.079 EF10.100A.129 EF10.100A.179 EF12.100A.079 EF12.100A.129 EF12.100A.179 EF16.100A.079 EF16.100A.129 EF16.100A.179
100 Form A+C
39
