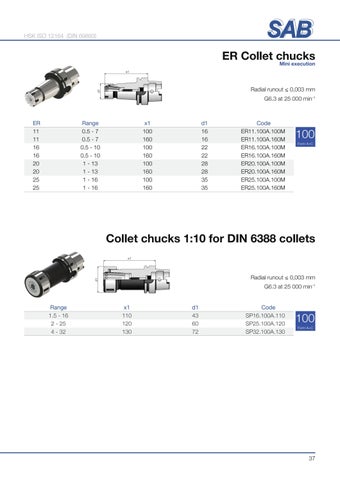

HSK ISO 12164 (DIN 69893)
ER Collet chucks Mini execution
x1
d1
Radial runout ≤ 0,003 mm G6.3 at 25 000 min-1
ER 11 11 16 16 20 20 25 25
Range 0.5 - 7 0.5 - 7 0.5 - 10 0.5 - 10 1 - 13 1 - 13 1 - 16 1 - 16
x1 100 160 100 160 100 160 100 160
d1 16 16 22 22 28 28 35 35
Code ER11.100A.100M ER11.100A.160M ER16.100A.100M ER16.100A.160M ER20.100A.100M ER20.100A.160M ER25.100A.100M ER25.100A.160M
100 Form A+C
Collet chucks 1:10 for DIN 6388 collets x1
d1
Radial runout ≤ 0,003 mm G6.3 at 25 000 min-1
Range 1.5 - 16 2 - 25 4 - 32
x1 110 120 130
d1 43 60 72
Code SP16.100A.110 SP25.100A.120 SP32.100A.130
100 Form A+C
37
