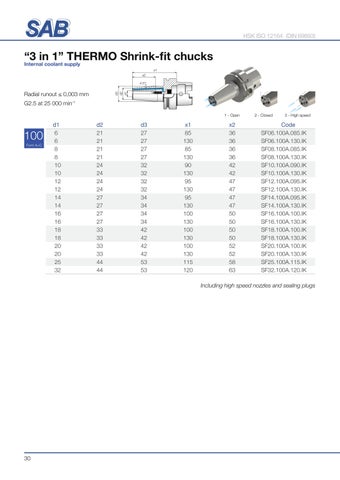

HSK ISO 12164 (DIN 69893)
“3 in 1” THERMO Shrink-fit chucks Internal coolant supply
x1 x2 4.5° d3 d2 d1
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
1 - Open
100 Form A+C
d1 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 25 32
d2 21 21 21 21 24 24 24 24 27 27 27 27 33 33 33 33 44 44
d3 27 27 27 27 32 32 32 32 34 34 34 34 42 42 42 42 53 53
x1 85 130 85 130 90 130 95 130 95 130 100 130 100 130 100 130 115 120
x2 36 36 36 36 42 42 47 47 47 47 50 50 50 50 52 52 58 63
2 - Closed
3 - High speed
Code SF06.100A.085.IK SF06.100A.130.IK SF08.100A.085.IK SF08.100A.130.IK SF10.100A.090.IK SF10.100A.130.IK SF12.100A.095.IK SF12.100A.130.IK SF14.100A.095.IK SF14.100A.130.IK SF16.100A.100.IK SF16.100A.130.IK SF18.100A.100.IK SF18.100A.130.IK SF20.100A.100.IK SF20.100A.130.IK SF25.100A.115.IK SF32.100A.120.IK
Including high speed nozzles and sealing plugs
