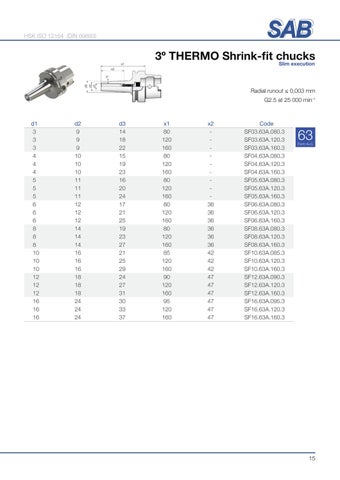

HSK ISO 12164 (DIN 69893)
x1
3º THERMO Shrink-fit chucks Slim execution
x2
d3 d2 d1
3°
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
d1 3 3 3 4 4 4 5 5 5 6 6 6 8 8 8 10 10 10 12 12 12 16 16 16
d2 9 9 9 10 10 10 11 11 11 12 12 12 14 14 14 16 16 16 18 18 18 24 24 24
d3 14 18 22 15 19 23 16 20 24 17 21 25 19 23 27 21 25 29 24 27 31 30 33 37
x1 80 120 160 80 120 160 80 120 160 80 120 160 80 120 160 85 120 160 90 120 160 95 120 160
x2 36 36 36 36 36 36 42 42 42 47 47 47 47 47 47
Code SF03.63A.080.3 SF03.63A.120.3 SF03.63A.160.3 SF04.63A.080.3 SF04.63A.120.3 SF04.63A.160.3 SF05.63A.080.3 SF05.63A.120.3 SF05.63A.160.3 SF06.63A.080.3 SF06.63A.120.3 SF06.63A.160.3 SF08.63A.080.3 SF08.63A.120.3 SF08.63A.160.3 SF10.63A.085.3 SF10.63A.120.3 SF10.63A.160.3 SF12.63A.090.3 SF12.63A.120.3 SF12.63A.160.3 SF16.63A.095.3 SF16.63A.120.3 SF16.63A.160.3
63
Form A+C
15
