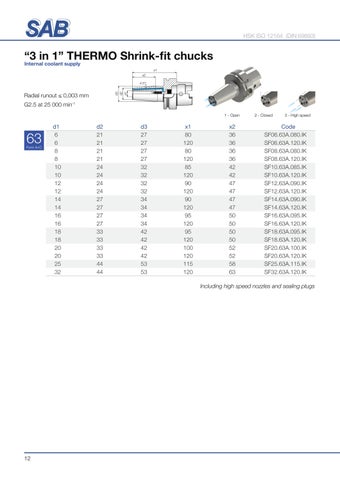

HSK ISO 12164 (DIN 69893)
“3 in 1” THERMO Shrink-fit chucks Internal coolant supply
x1 x2
d3 d2 d1
4.5°
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
1 - Open
63
Form A+C
d1 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20 25 32
d2 21 21 21 21 24 24 24 24 27 27 27 27 33 33 33 33 44 44
d3 27 27 27 27 32 32 32 32 34 34 34 34 42 42 42 42 53 53
x1 80 120 80 120 85 120 90 120 90 120 95 120 95 120 100 120 115 120
x2 36 36 36 36 42 42 47 47 47 47 50 50 50 50 52 52 58 63
2 - Closed
3 - High speed
Code SF06.63A.080.IK SF06.63A.120.IK SF08.63A.080.IK SF08.63A.120.IK SF10.63A.085.IK SF10.63A.120.IK SF12.63A.090.IK SF12.63A.120.IK SF14.63A.090.IK SF14.63A.120.IK SF16.63A.095.IK SF16.63A.120.IK SF18.63A.095.IK SF18.63A.120.IK SF20.63A.100.IK SF20.63A.120.IK SF25.63A.115.IK SF32.63A.120.IK
Including high speed nozzles and sealing plugs
12
