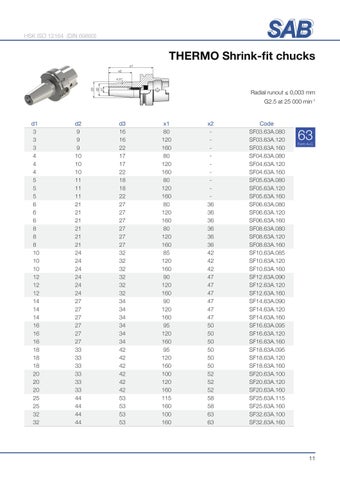

HSK ISO 12164 (DIN 69893)
THERMO Shrink-fit chucks x1 x2
d3
d2 d1
4.5°
Radial runout ≤ 0,003 mm G2.5 at 25 000 min-1
d1 3 3 3 4 4 4 5 5 5 6 6 6 8 8 8 10 10 10 12 12 12 14 14 14 16 16 16 18 18 18 20 20 20 25 25 32 32
d2 9 9 9 10 10 10 11 11 11 21 21 21 21 21 21 24 24 24 24 24 24 27 27 27 27 27 27 33 33 33 33 33 33 44 44 44 44
d3 16 16 22 17 17 22 18 18 22 27 27 27 27 27 27 32 32 32 32 32 32 34 34 34 34 34 34 42 42 42 42 42 42 53 53 53 53
x1 80 120 160 80 120 160 80 120 160 80 120 160 80 120 160 85 120 160 90 120 160 90 120 160 95 120 160 95 120 160 100 120 160 115 160 100 160
x2 36 36 36 36 36 36 42 42 42 47 47 47 47 47 47 50 50 50 50 50 50 52 52 52 58 58 63 63
Code SF03.63A.080 SF03.63A.120 SF03.63A.160 SF04.63A.080 SF04.63A.120 SF04.63A.160 SF05.63A.080 SF05.63A.120 SF05.63A.160 SF06.63A.080 SF06.63A.120 SF06.63A.160 SF08.63A.080 SF08.63A.120 SF08.63A.160 SF10.63A.085 SF10.63A.120 SF10.63A.160 SF12.63A.090 SF12.63A.120 SF12.63A.160 SF14.63A.090 SF14.63A.120 SF14.63A.160 SF16.63A.095 SF16.63A.120 SF16.63A.160 SF18.63A.095 SF18.63A.120 SF18.63A.160 SF20.63A.100 SF20.63A.120 SF20.63A.160 SF25.63A.115 SF25.63A.160 SF32.63A.100 SF32.63A.160
63
Form A+C
11
