HOSPITAL LA QUEBRADA
Taller arquitectonico IX
Goicochea Rojas, Lizeth
Paucar Anchiraico, Betsabé
Docentes: Arq. Ronald Ochoa P. Arq. Fredy Escapa R.
Universidad Tecnológica del Perú Facultadad de Arquitectura
Hospital la Quebrada II - 1
Paucar Anchiraico, Betsabé Alumnos
Goicochea Rojas, Lizeth
Arq. Fredy Escapa R. Docentes
Arq. Ronald Ochoa P.
Lima, 2024 II
PORTAFOLIO PORTAFOLIO
PROYECTO DE ARQUITECTURA IX
Goicochea Rojas, Lizeth Goicochea Rojas, Lizeth
Paucar Anchiraico, Betsabé Paucar Anchiraico, Betsabé
Introducción 01
Objetivo
Diagnostico urbano
Poblacion
Equipamiento
Foda
Análisis del terreno 03
Toma de partida
Usuarios
Análisis del terreno
Master plan
Referente
Ante proyecto 04
Programa arquitectonico UPSS
Volumentria
Proceso de diseño
Zonificacion Circulacion

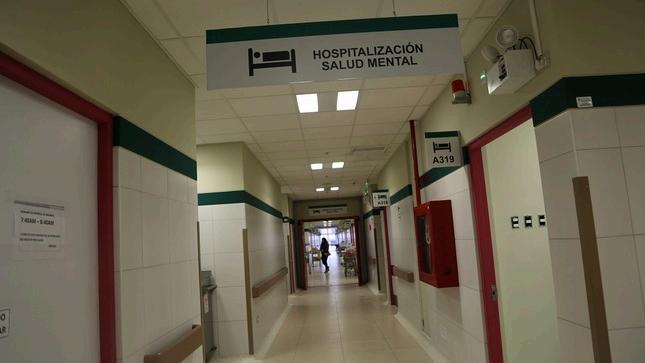

Hospitalización
Hospitalización
Master plan
Plot plan
Vista area
Vista peatonal

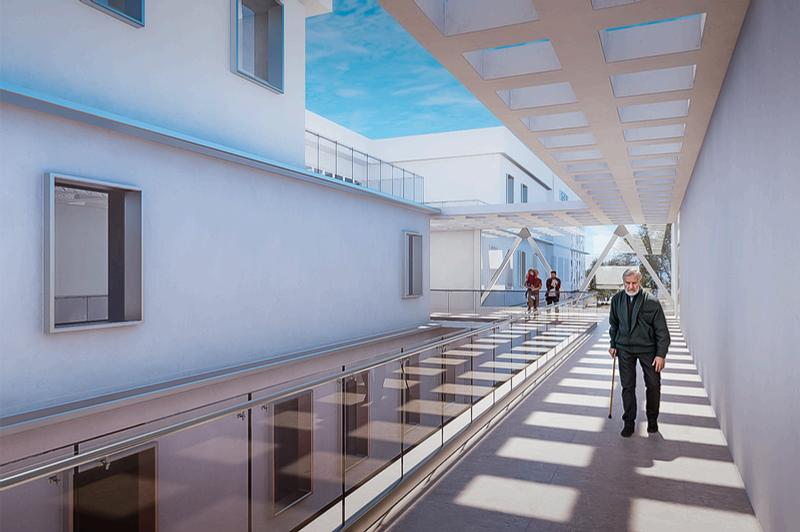

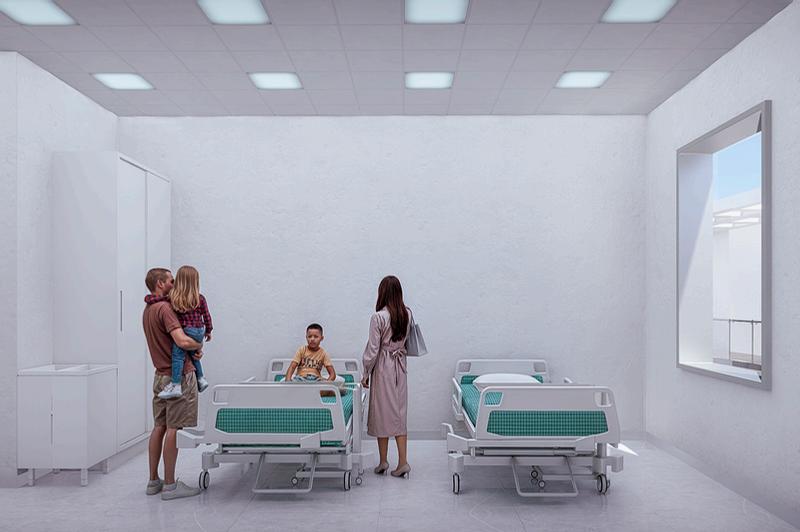

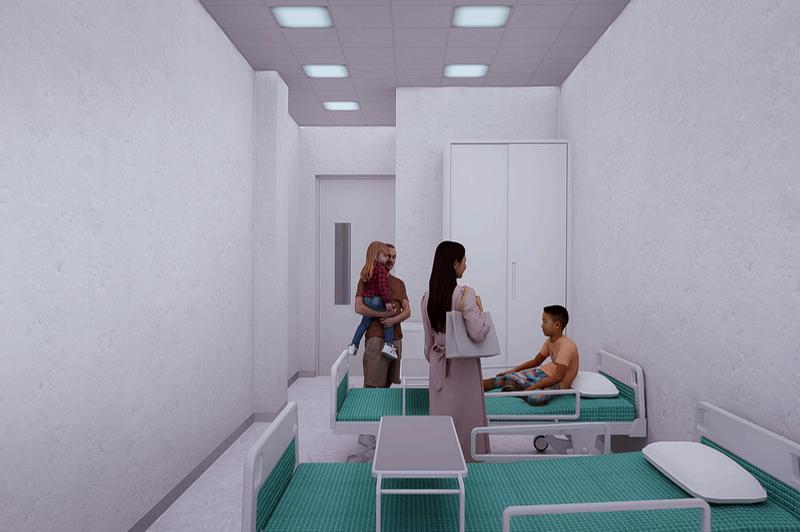

Vistas interiores
Cortes fugandos
Materialidad
Objetivo
Identificar las características de dicho terreno: ubicación, parametros normativos, medidas, que tiene de inversión debería ser. Identificar ventajas o beneficio para la población.
Análisis del mercado, oferta y demanda. Elaborar encuestas para poder identificar con mayor detalle.
Alcance
Nos centramos en el bien del desarrollo del proyecto hospitalario
Para lo cuál se debe realizar un analisis del terreno, el entorno, el termino de FODA, el estudio de oferta y demanda según el público. Finalmente, deberíamos de terminar definiendo el perfil del concepto del producto vs el alcance.
Justificación
El planteamiento o solución nace de una problemática dentro de Pachacamac por lo que no cuenta con un hospital nivel II. Además de presentar un nivel muy alto de poca área verde o espacios recreativos, déficit de pavimentación en los sectores. ¿Por ende, como AYUDAMOS? Pues se tiene la propuesta del hospital la quebrada dicho proyecto tendrá las especialidades con mas necesidad.
HOSPITAL LA QUEBRADA II - 1
HOSPITAL LA QUEBRADA II - 1
DIAGNOSTICO URBANO
En esta etapa se realiazará el levantamiento de información y diagnostico del distrito de Pachamac, desde la configuración urbana en la que se encuentra, considerando items como de conectividad, asoleamiento, clima, usuarios. A fin de que el diagnostico nos de un lugar adecuado para el emplazamiento del proyecto.
Diagnóstico urbano 02

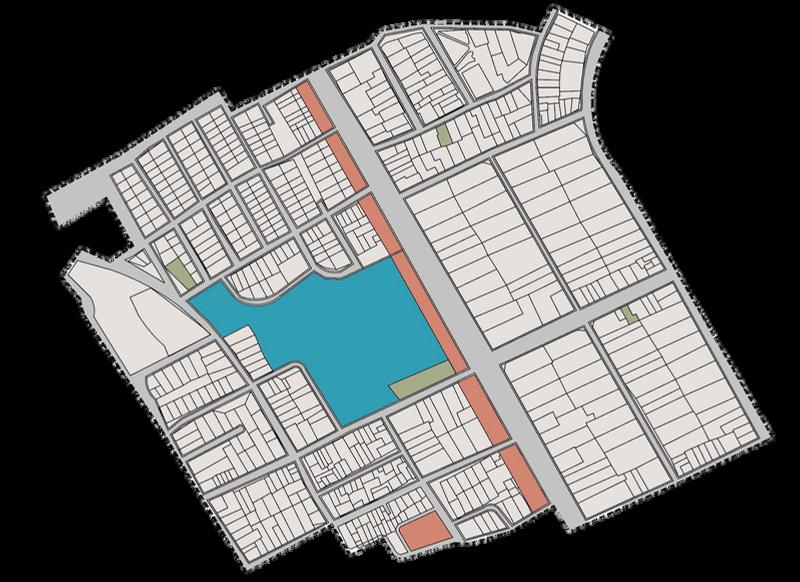

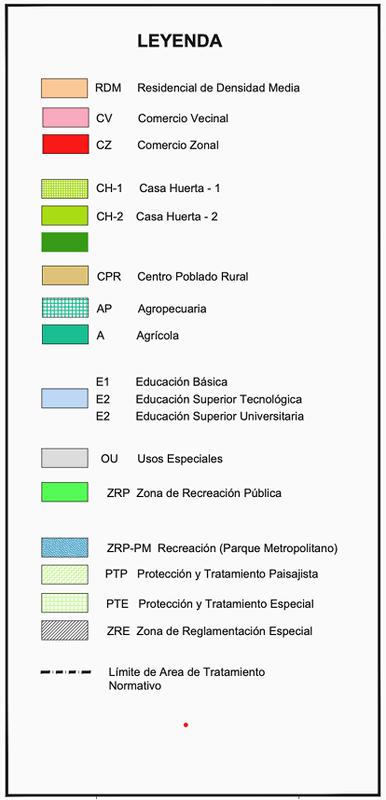

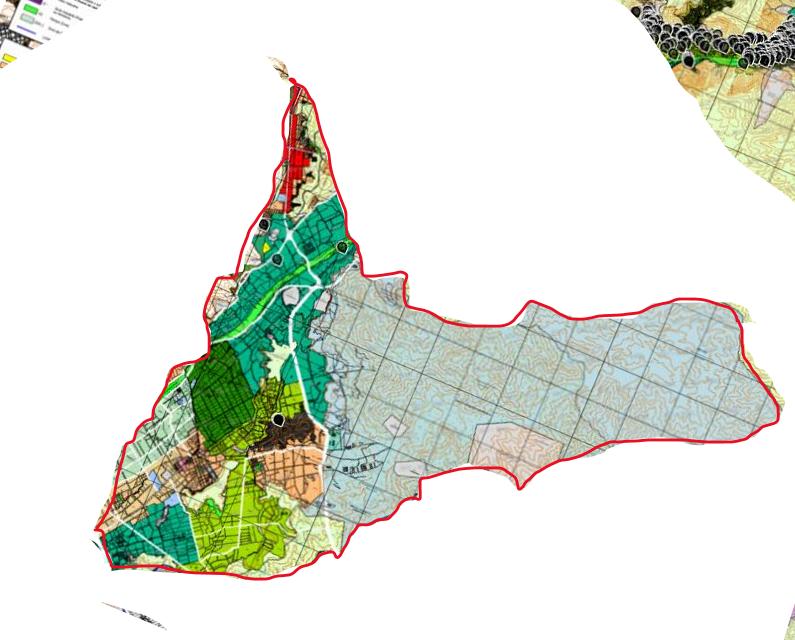

Usos de suelos Usos de suelos
RDM residenc a de dens dad media
CV Comerc o vec nal
CZ Comercio zona
CH-1 Casa Huerta 1
CH-2 Casa Huerta 2
A Agrico a
E1 Educac ón básica
E2 Educac ón super or Tecnológica
E3 Educac ón super or un versitaria
OU Usos Especiales
ZPR Zona de recreación públ ca
CPR Centro poblado rura
AP Agropecuar a ZRP-PM Recreadc ón (parque metropolitano
Tipos de suelo Tipos de suelo
Z 01 - Z 02 (limoso arcilloso)
Zonas propensas a deslizamientos rozas y masas por motivos de lluvias y sismos cosechas
PTP Protecc ón y tratamiento pa saj
PTE Protecc ón y tratam ento espec
ZRE Zona de reglamentac ón especi
Z 03 - Z 04 (arcilloso)
Riego y inundaciones en lluvias y fenomenos de niños
menos peligro
Z 05 (arenoso)
minima probabiliad de inundaciones menos peligro para habitar

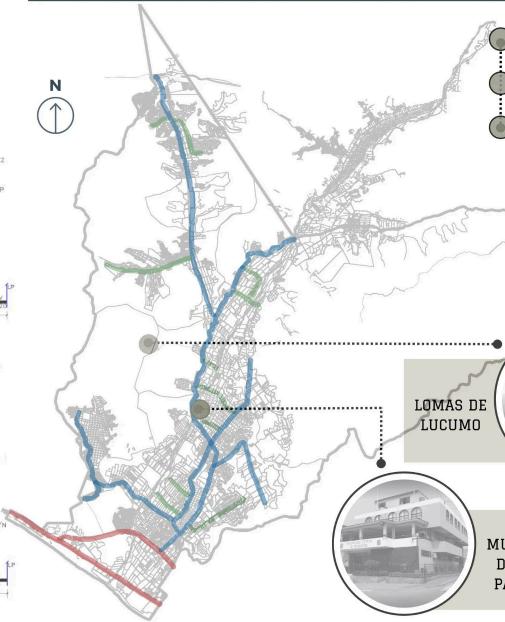

Accesibilidad Accesibilidad
Pachacamac cuenta con deficit vial ya que la mayoria:
No cuenta con veredas
No cuenta con cruce peatonal
Hay zonas que no cuentan con acceso vial
Leyenda
Via Principal
Panamerica sur antigua
Panemerica sur
Via arteriales
Av Manuel Valle
Av Victor Malasquez
Av Los Jardinez
Av Pachamac
Av Teodoro Meza
Vias locales
Calle San Martin
Calle Huaycan
Pasajes y jirones

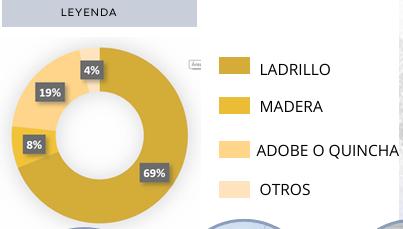

Vivienda y tipo de construccion
Vivienda y tipo de construccion
Granular fino Suelo arcilloso

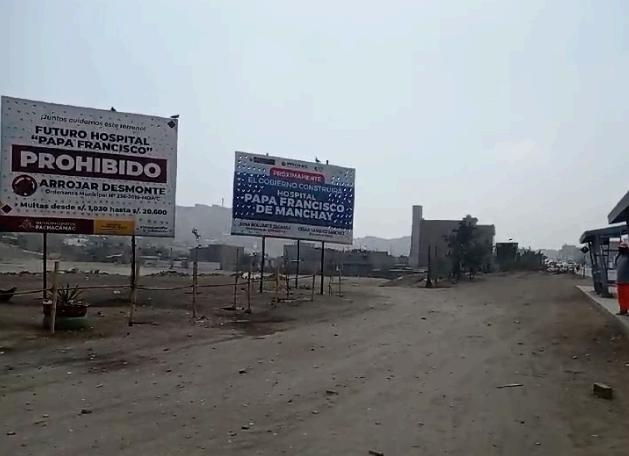

Actualmente mancay no tiene un hospital pero se tiene previsto la construccion del hospital papa francisco para la atención de 140 mil pobladores.
Educación
En la zona del CPR de manchar es muy común encontrar una cantidad de instituciones educativa. Esto se debe a la necesidad de los pobladores ya que se ellos pueden quedarse en un lugar seguro para que ellos puedan trabajar en sus actividades
Comercio
El distrito en general cuenta con pocos puntos industriales, en el sector trabajado
Asimismo se concentra en la zona sur de quebrada de Manchay
Salud
Diagnóstico urbano 02

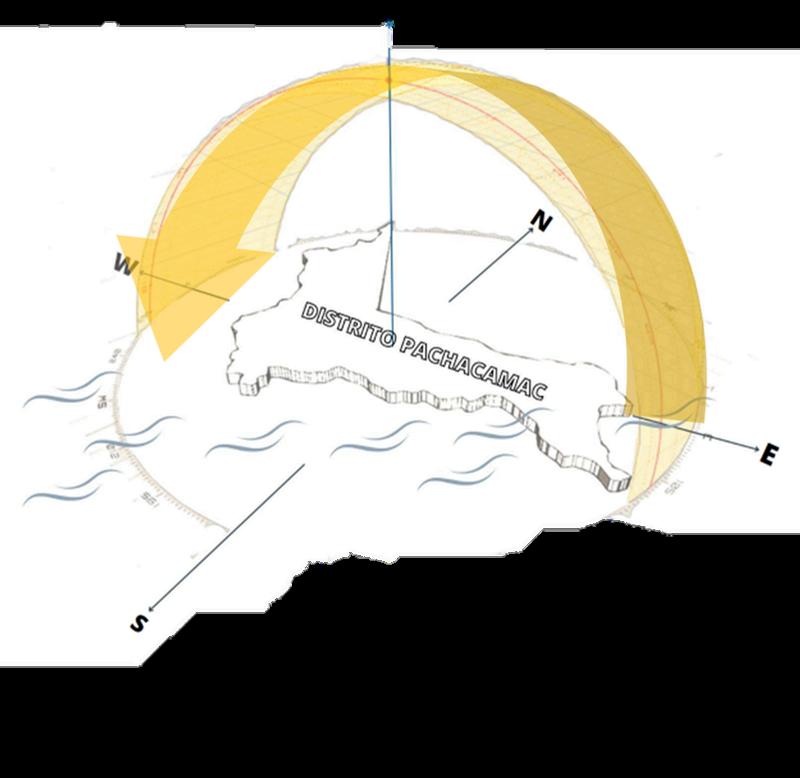

Clima Clima
Zonas propensas a deslizamientos rozas y masas por motivos de lluvias y sismos
Zonas donde se presenta actividad de cosechas
Poblacion Poblacion
Población
2013: 78 987 hab
Población
2013: 493 0 hab / km2
PRECIPITACIONES
Enero 17.7 mm3
Abril 0.00 mm3
Marzo 0.1 a 3.0 m/s
Noviembre +6 7 m/s
TEMPERATURA
Marzo 27 °c
Setiembre 15°c
VIENTOS
Dirección Sur - Este
2024: 121 981 hab
2024: 658 1 hab/ km2
Debido al crecimiento poblacional desordenado ha generado que las viviendas se expandan y el número de usuarios aumente. Por lo cual están más expuesto a enfermedades respiratorias por el mismo clima de la zona También se debe a impulso por la urbanización y demanda de vivienda según su necesidad con el pasar de los años.
Expasión territorial
Población 2007
Problación 2017
Hombres
Mueres

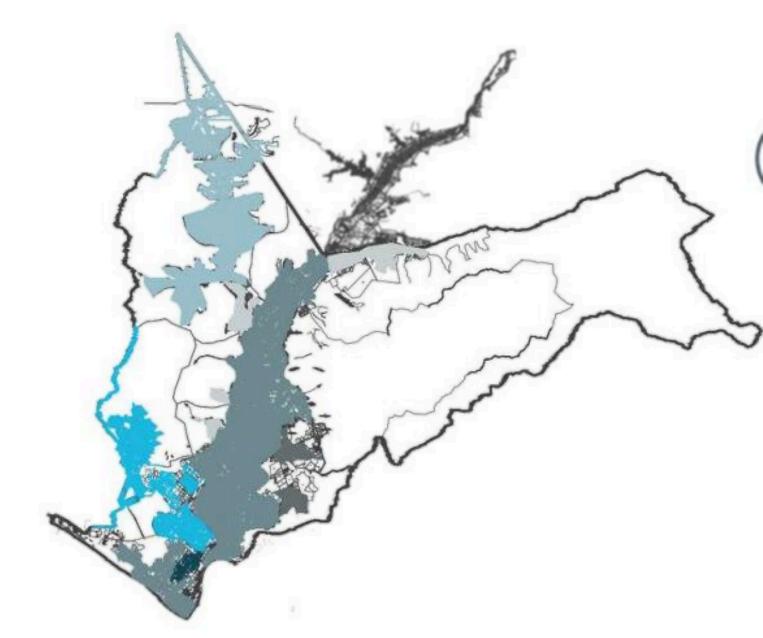

Expansión de población Expansión de población
Equipamiento Equipamiento
Expansion 1993 4.95 km2
Expansion 2017 11 23 km2
Expansion 2013 4.16 km2 Primer acentamiento 1913 1 237 km2 Expansion 2007 6.12 km2
Asentam
Puesto de Sa ud
Quebrada Verde Puesto de Salud Picapiedra
Institución Educativa 7093
Repúbl ca de Francia
Liga De Futbo De Vi la El Sa vador

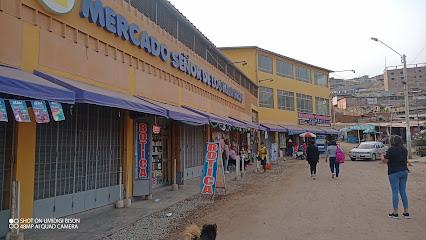

Mercado Señor De Los Milagros

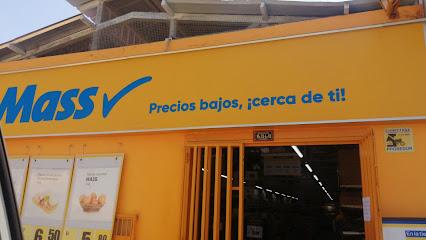

Tienda Mass
FODA FODA
Fortaleza
vo: nte un nal s y
Oportunidad
Promoción de arquitectura sostenible: Potencial para desarrollar proyectos arquitectónicos que respeten el entorno natural y aprovechen energías renovables.
Revalorización del patrimonio: Proyectos de restauración y puesta en valor del Santuario y otras edificaciones históricas
Amenaza
Urbanización descontrolada: Expansión urbana que podría invadir zonas arqueológicas o naturales protegidas.
Cambio climático: Aumento de riesgos para edificaciones históricas y nuevas construcciones debido a fenómenos extremos
HOSPITAL LA QUEBRADA II - 1
HOSPITAL LA QUEBRADA II - 1
ANÁLISIS DEL TERRENO
Continuando con la investigación despues de haber elegido el terreno a trabajar, se realiza el analisis del mismo como conexion vial, entorno inmediato, actividades economicas y equipamiento alrededor permitiendo tomar estrategias para realizar un máster plan.
Análisis del terreno
Toma de partido Toma de partido
Usuario Usuario
Establecimiento de salud del Ministerio de salud catalogado como nivel o categoría II-2 la cual perteneces a la dirección de salud cual pertenece al nro. V el cual cuenta con 106 camas, 16 consultorios y 12 no médicos.
Jóvenes
Madres Niños
Adultos mayores
ACCESIBILIDAD
Interrelacionar las zonas del distrito de Pachacamac para una mejor vinculaciòn del distrito
COMERCIO
Priorizar el patron del distrito de Pachacamac reorganizando el comercio en las calles y avenidas.
ESPACIO PUBLICO
Crear màs àreas verdes que mejores la calidad del airer y proporcionen espacio de permanencia para el usuario.
CULTURA
Restaurar la arquitectura de època para incentivar su visita.
Revitalizar el distrito de Pachacamac asignàndole funciones recreativas y culturales .

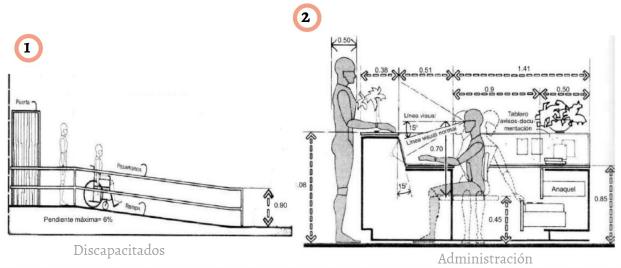

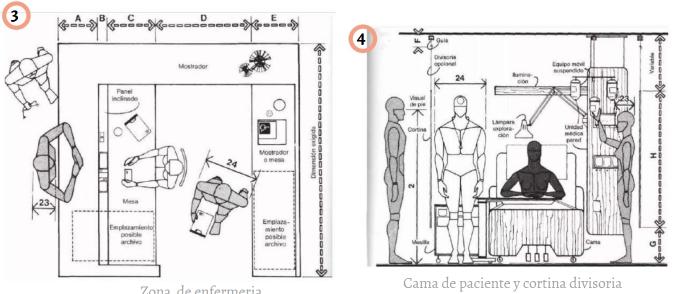

Consideraciones basicas para el diseño en función a las actividades del usuario

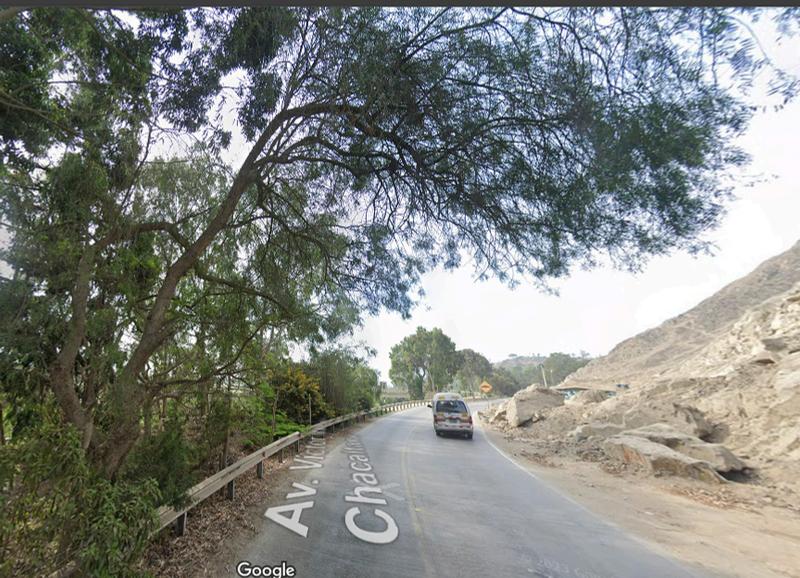

Análisis del terreno Análisis del terreno

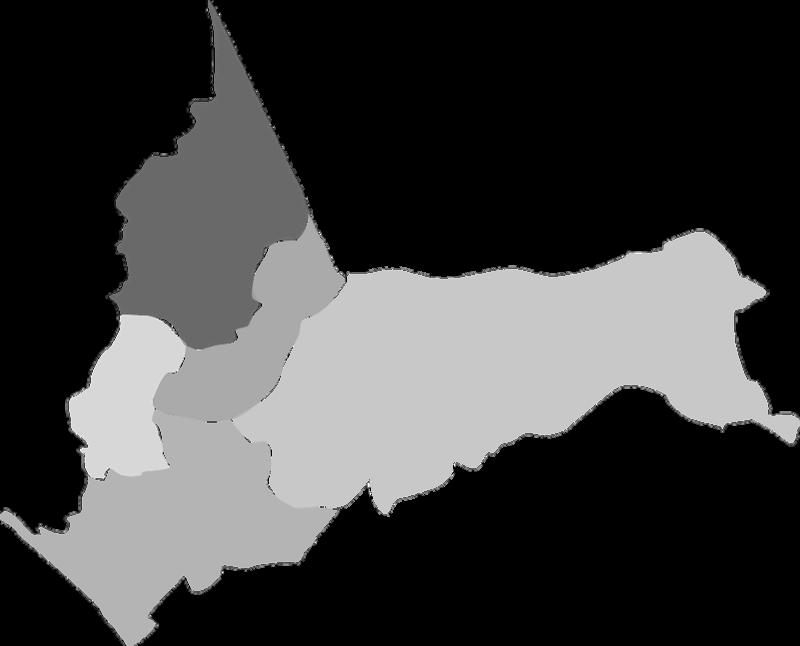

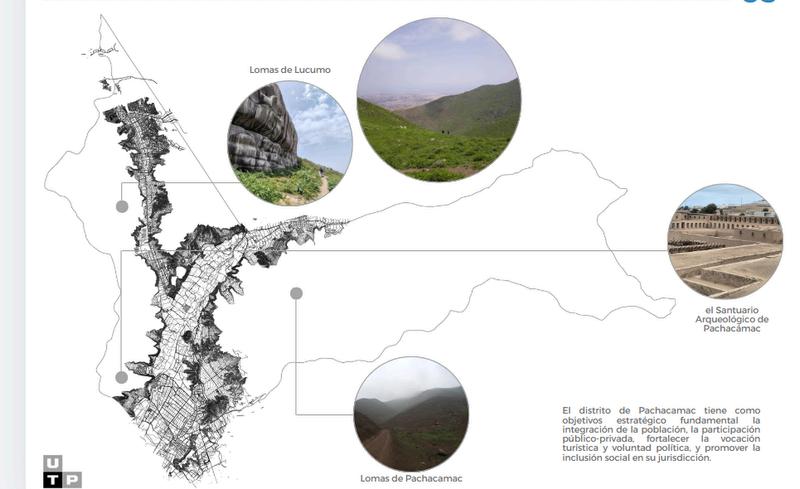

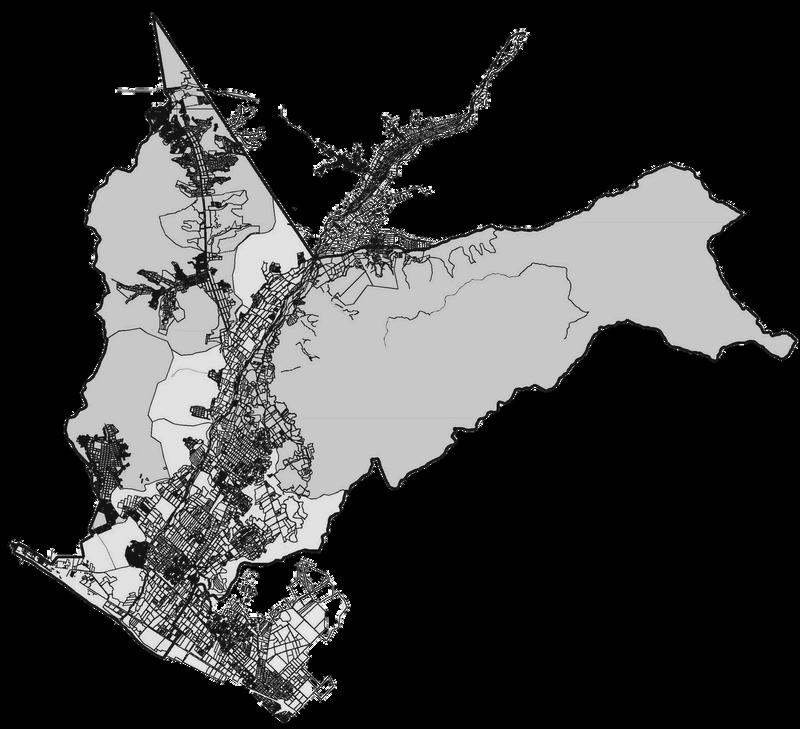

El distrito de Pachacamac esta ubicado al sur de la ciudad de Lima. Que limita con los siguientes distritos
o tendra un incremeto de volumenes del mediato debido al crecimiento de comercio a hospital
Este comercio ocal posee un area usada para generar areas verdes de tal forma que haya comecio con zonas de estar

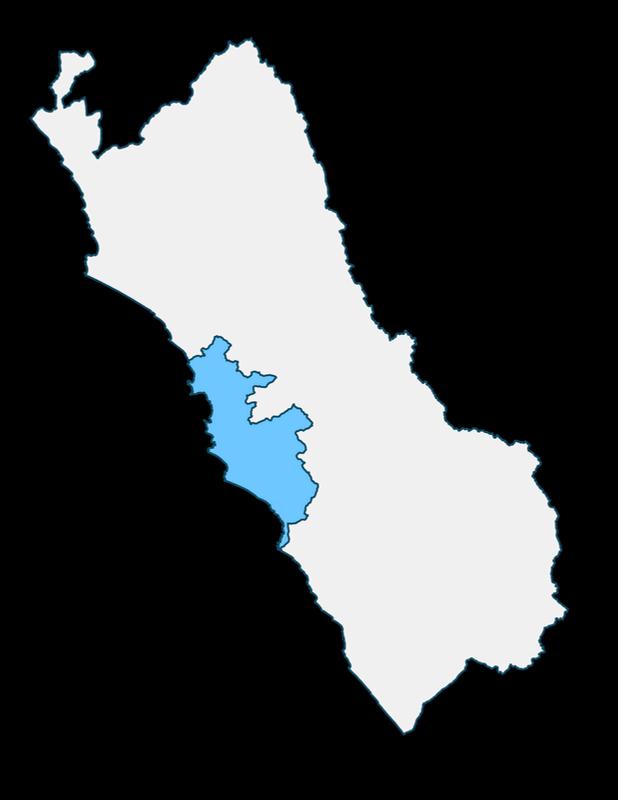

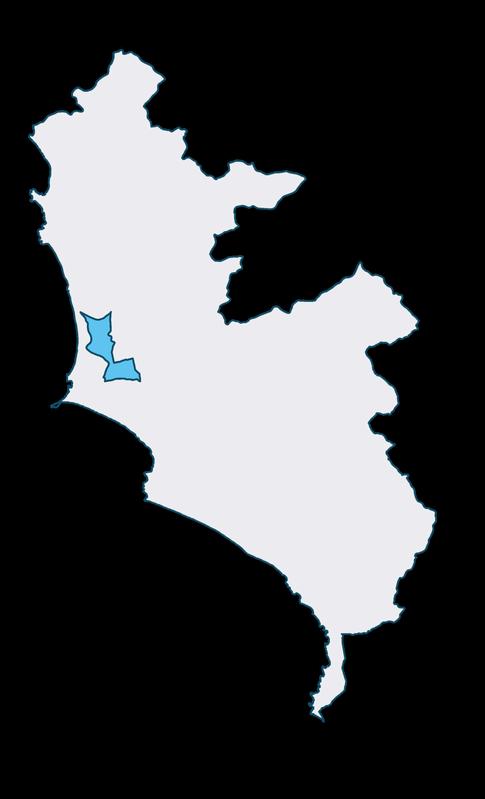

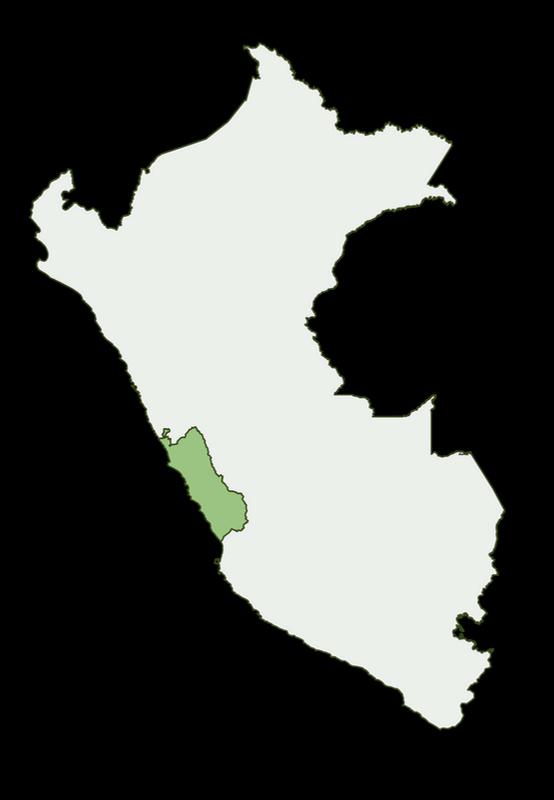

LmaMetropo tana Perú Lima
Master plan Master plan
Análisis del terreno

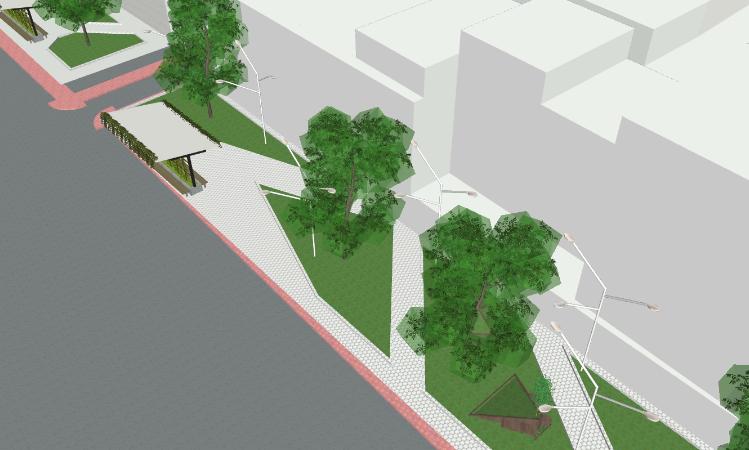

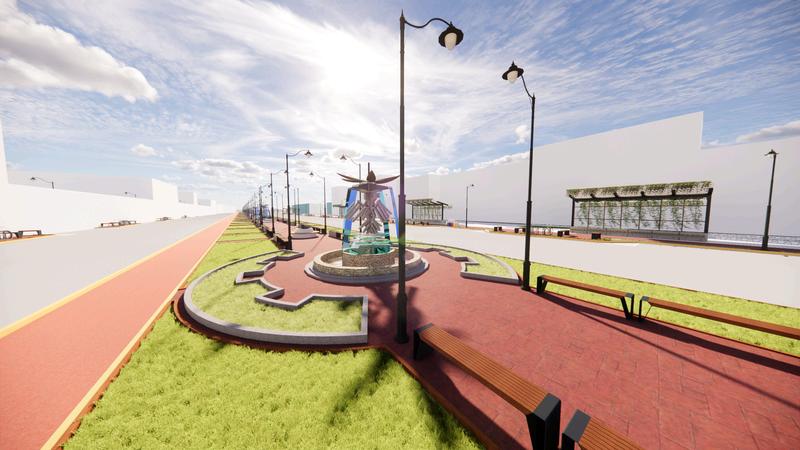

INTEGRACIÓN DE ALAMEDA
Para tener un impacto positivo en la percepción pública del hospital y en la experiencia de los visitantes y pacientes.

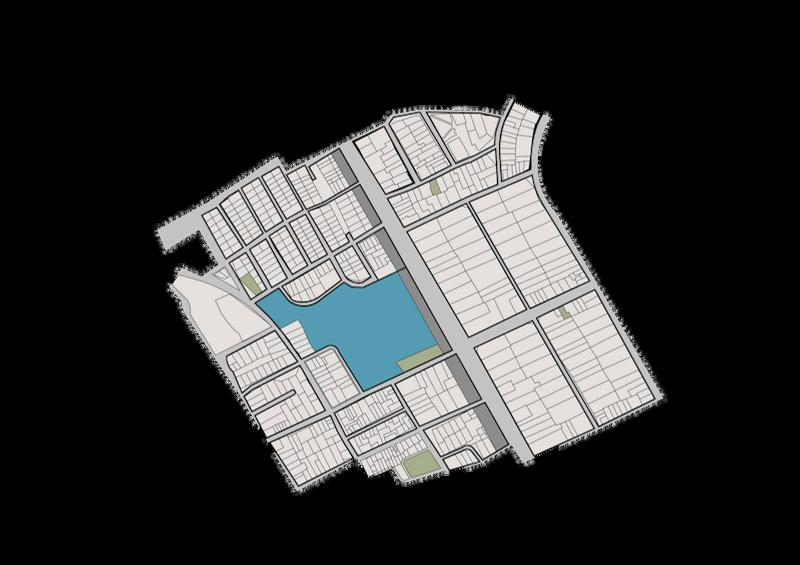

El terreno
Creacion de alameda
Creacion de area verde
CRECIMIENTO VOLUMETRICO
Crece la ciudad el comercio local , creciendo volumentricamente en forma vertical ya que nacen nuevos negocios de acuedo a la nececidad.
Reducir la dependencia de vehículos motorizados y, por ende, disminuir la congestión del tráfico en las cercanías del hospital.
AREAS VERDES
Mejora la calidad del aire y proporciona un entorno más saludable para los pacientes y el personal del hospital.

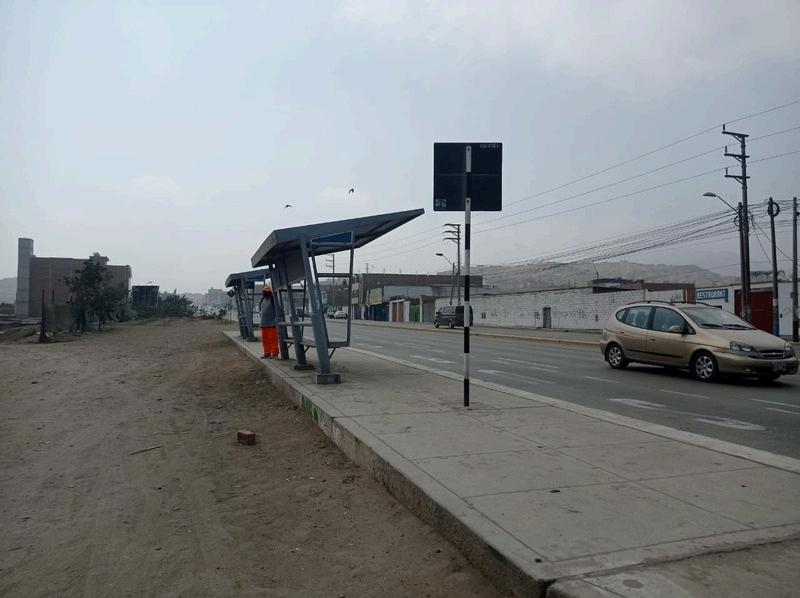

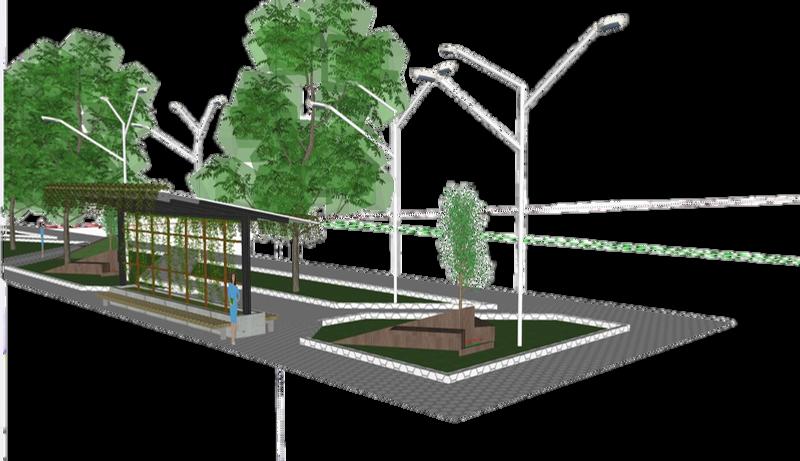

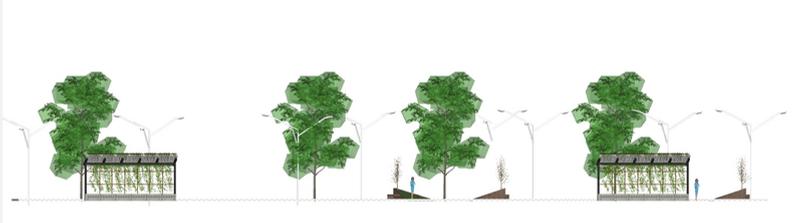

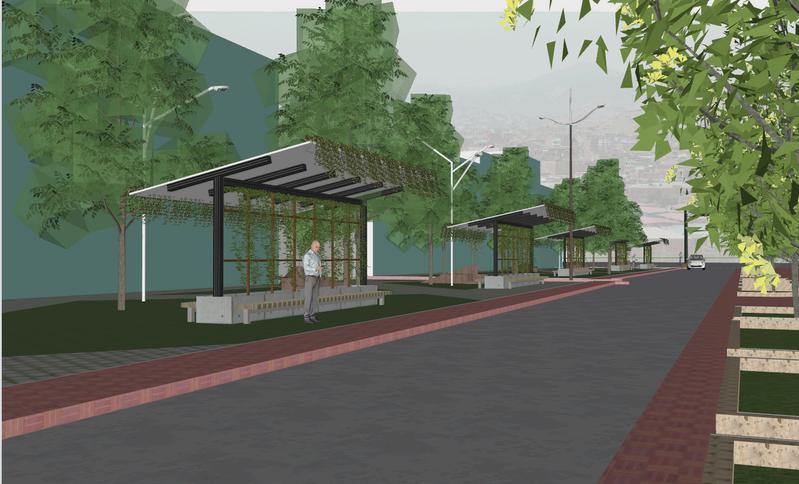

PARADEROS
Asegura que el hospital esté bien conectado con las redes de transporte público existentes, facilitando la movilidad de todos los usuarios del hospital.
CICLOVIA
Análisis del terreno

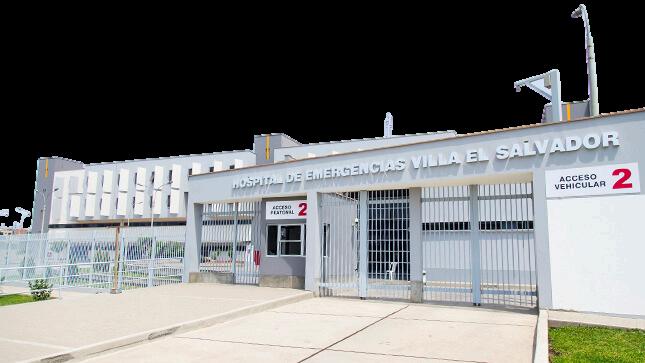

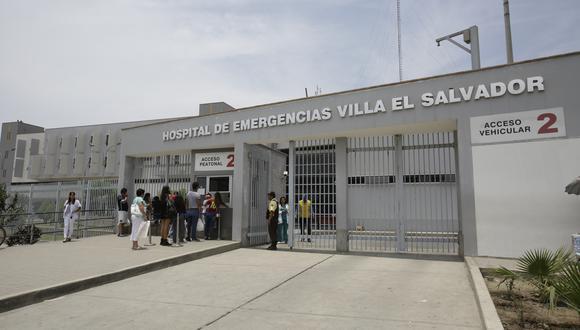

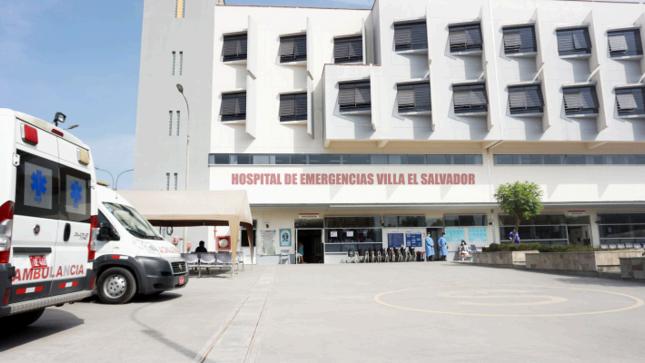

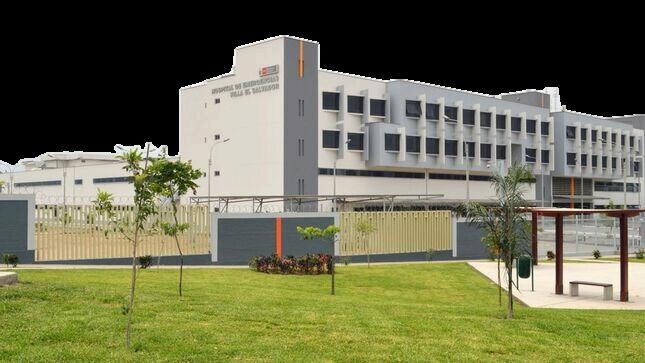

Hospital de Emergencia de Villa EL Salvador refleja tanto la evolución de las necesidades funcionales en el sector de la salud como las condiciones del entorno urbano en el que se encuentra
OBJETIVOS
Analizar la Distribución Espacial y Funcionalidad
INFORMACIÓN TÉCNICA
Evaluar la Integración Urbana y Accesibilidad Evaluar Cumplimiento Normativo y Seguridad
Hospital de Emergencia de Villa EL Salvador
Clasificación: Segundo nivel
Categorización: Nivel II-2
Red hospitalaria: Lima Sur Camas hospitalarias: 197
Leyenda
Calle D
Sin nombre
Lima Metropolitana
Perú Lima
Av. Mariano Pastor Sevilla

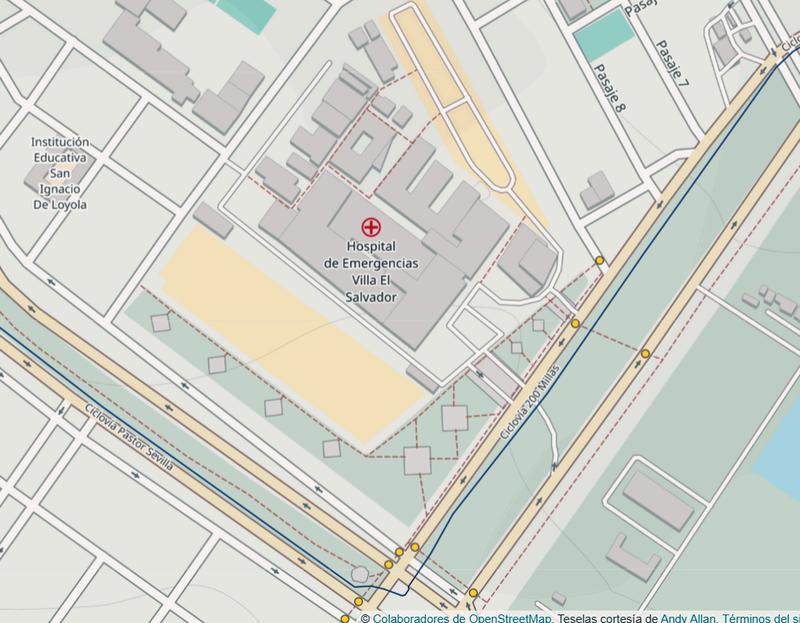

Hospital de Emergencia de Villa EL Salvador se encuentra en Av. Mariano Pastor Sevilla con Av. 200 Millas.
Av 200 Millas
HOSPITAL LA QUEBRADA II - 1
HOSPITAL LA QUEBRADA II - 1
ANTE PROYECTO
Asimismo, para desarrollar el proyecto requiere de un ante proyecto y proceso de diseño, donde también se determina las circulaciones verticales y horizontales dentro de la zonificación.
Ante proyecto
Programa arquitectonico UPSS
Programa arquitectonico UPSS
Emergencia
Farmacia
Diagnostico por imagenes
Consulta Externa
Centro Quirurgico
Hospitalización
Centro Obstetrico
Centro de esterilización

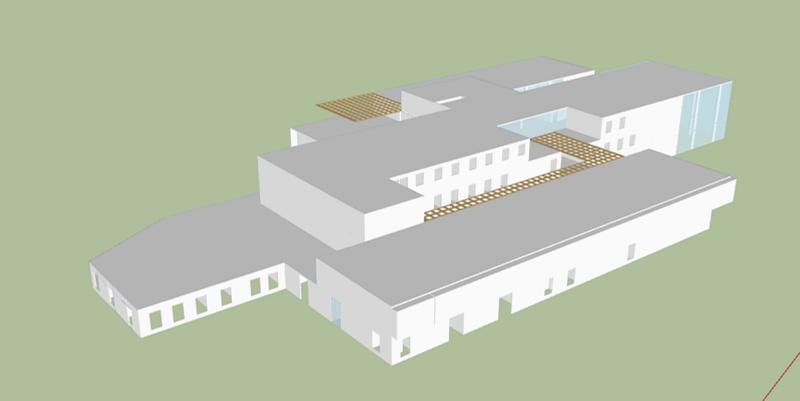

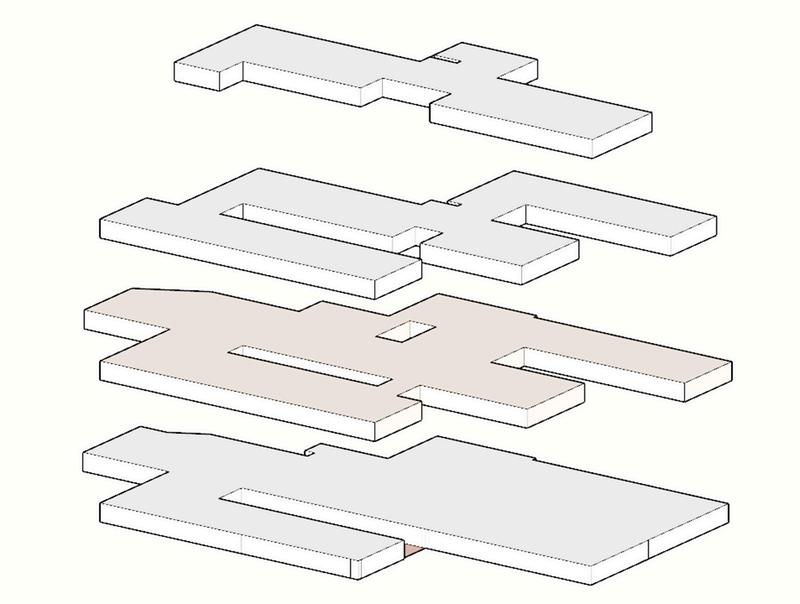

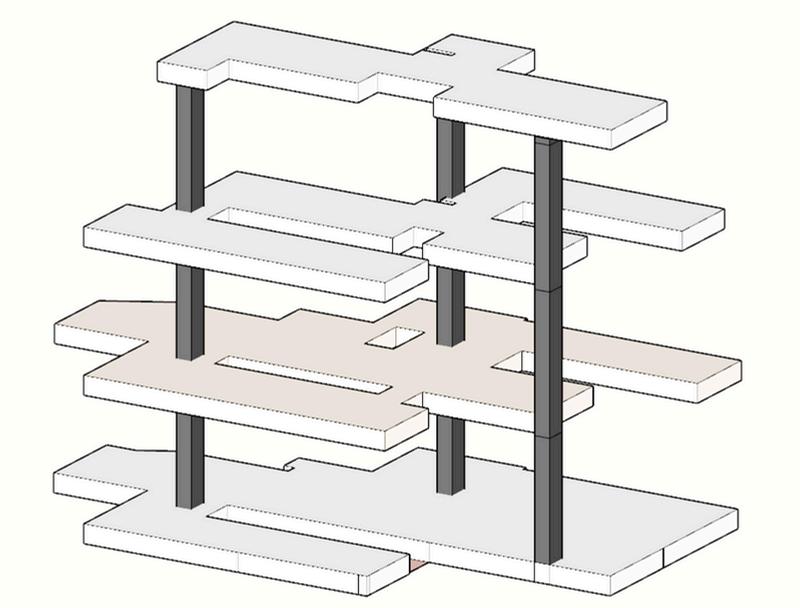

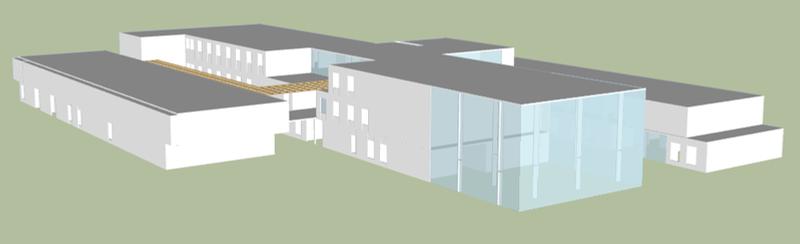

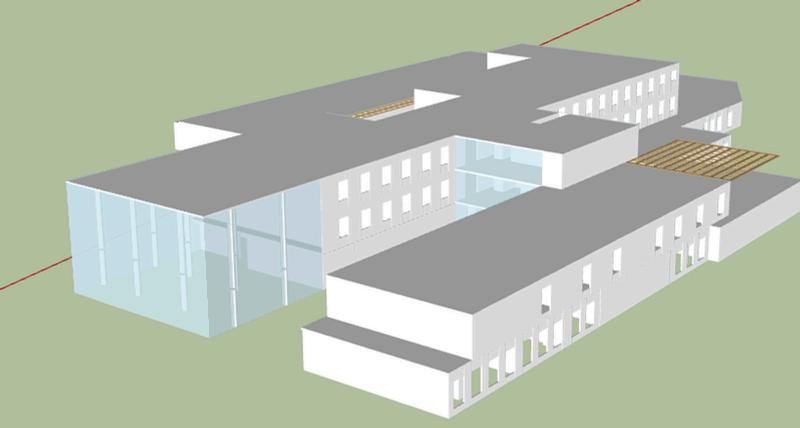

Volumentria Volumentria
Proceso de diseño Proceso de diseño
El proceso de diseño se base en la adición y sustracción ya que nos basamos a un área determina Así mismo se considera tener ventilación, visuales al interno ya se a un patio interior o un centro recreativo exterior.
También generar dobles o triples alturas para un diseñó mucho mas imponente y atractivo sobre todo que sea sostenible o en todo caso se demuestre, la amplia optimización de materiales.

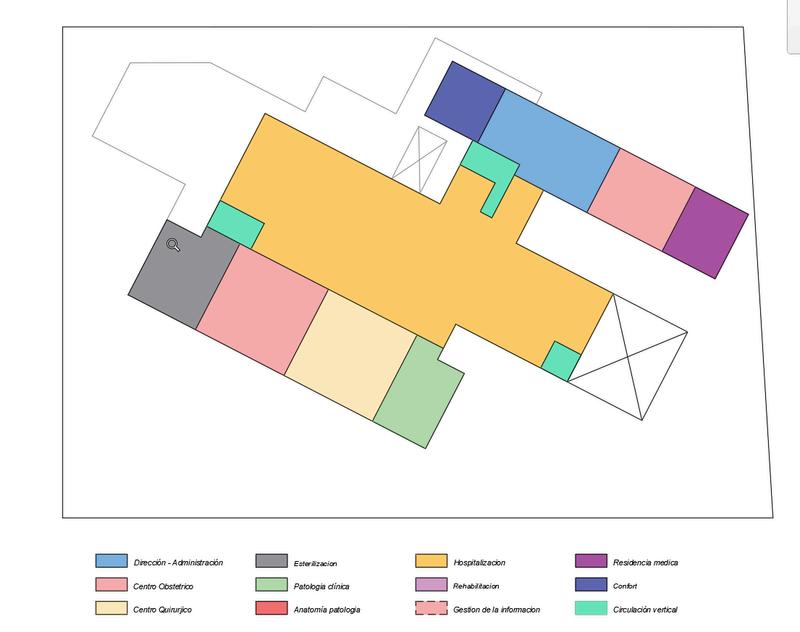

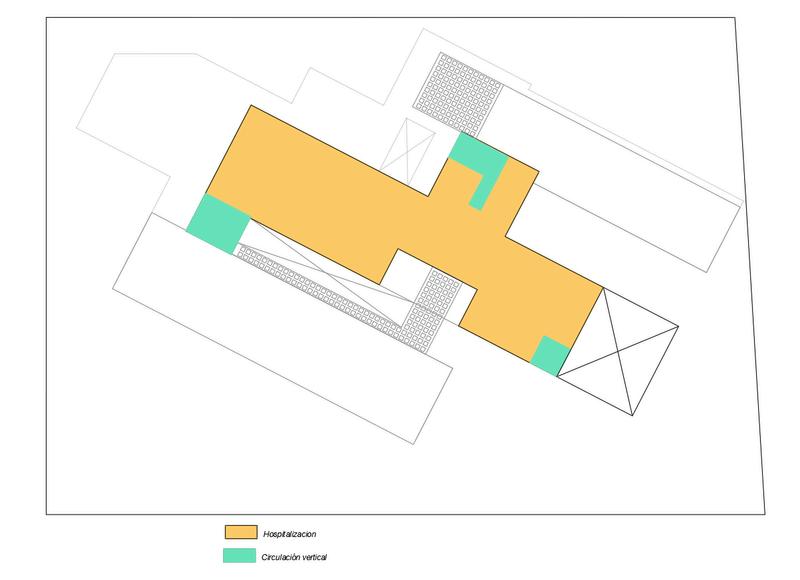

Zonificacion Zonificacion
Zonoficación planta 1
Zonoficación planta 2
Circulación vertical Circulación vertical Circulación horizontal Circulación horizontal
Escaleras vertilcales:
CONSULTA EXTERNA A
ESTERLIZACION - PATOLIGIA
EMERGENCIA - OBSTETRICOHOSPITALIZACIÓN
NUTRICIÓNHOSPITALIZACIÓN
Ascensores:
CONSULTA EXTERNA A
ESTERLIZACION - PATOLIGIA
EMERGENCIA - OBSTETRICOHOSPITALIZACIÓN
NUTRICIÓNHOSPITALIZACIÓN
Análisis Contextual

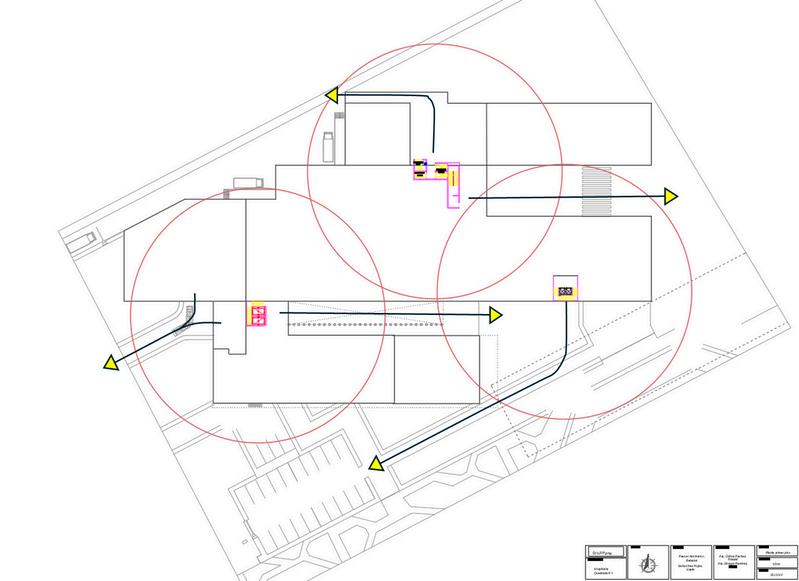

Flujo de seguridad Flujo de seguridad
Leyenda: radio de seguridad
rutas de evacuación
volumetria
ZRP
HOSPITAL LA QUEBRADA II - 1 HOSPITAL LA QUEBRADA II - 1

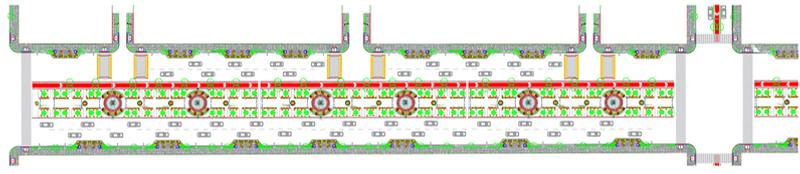

PLANIMETRIA 1/200
Ingreso - salida vehicular de anatomia
Hospitalización
Estacionamiento
Patología, Esterilización, Centro quirúrgi
Patio interno
Patio interno
Residencia medica
Hall principal
Anatomía
Ingreso principal peatona
Espacio publicoalameda
Ingreso principal vehicular
Patio inte
------------------------------------------------------------------------------------------------------------------------------------------- -
-------------------------------------------------------------------------------------------------------------------------------------------------------------- - -------------- -
Planimetria 1/200
Elevevaciones y corte Elevevaciones y corte
Escala 1/200
Escala 1/200
Elevacion 1
Elevacion 2
Elevacion 4
Elevacion 3
CORTE A-A
CORTE B-B
CORTE C-C
CORTE D-D
HOSPITAL LA QUEBRADA II - 1
HOSPITAL LA QUEBRADA II - 1
PLANIMETRIA 1/100 Y 1/75
Planta emergencia y corte Planta emergencia y corte
----------------------------------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------------
Planimetria 1/100

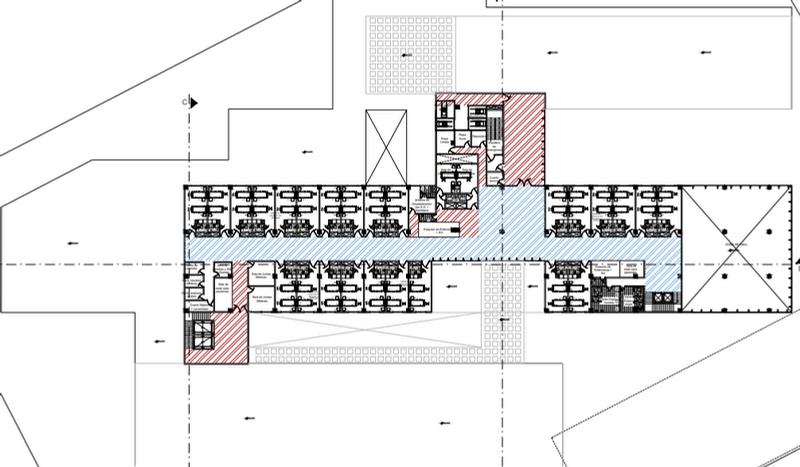

Corte Hospitalización Corte Hospitalización
HOSPITAL LA QUEBRADA II - 1
HOSPITAL LA QUEBRADA II - 1
VISTAS DEL PROYECTO 3D
Vistas del proyecto 3D
Ingreso - salida vehicular de anatomia
Hospitalización
Estacionamiento
Patología, Esterilización, Centro quirúrgi
Patio interno
Patio interno
Residencia medica
Hall principal
Anatomía
Ingreso principal peatona
Espacio publicoalameda
Ingreso principal vehicular
Patio inte
Plot pl Plot pl

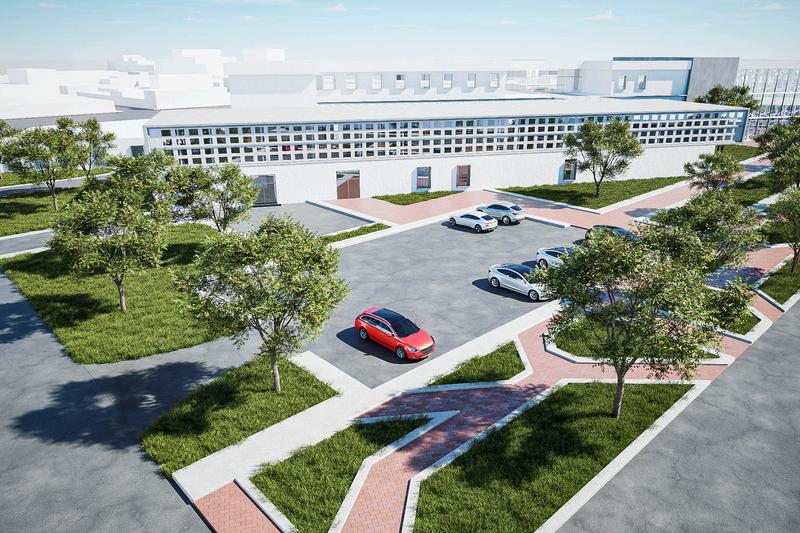

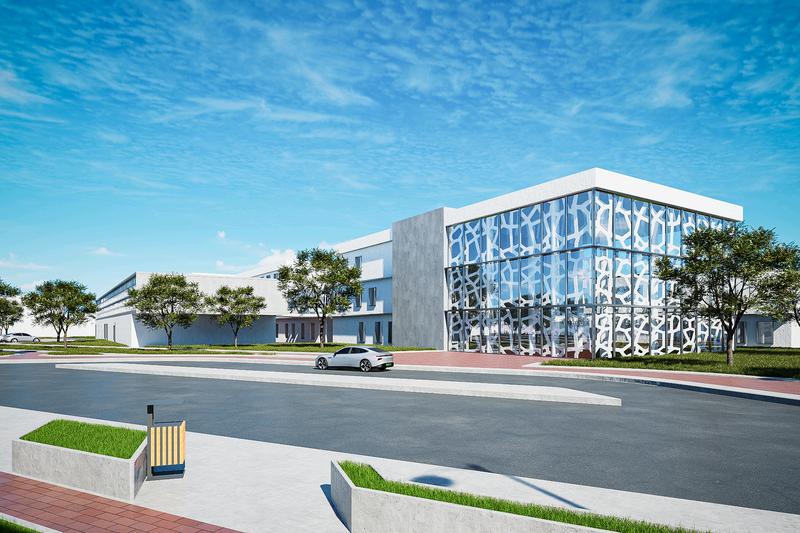

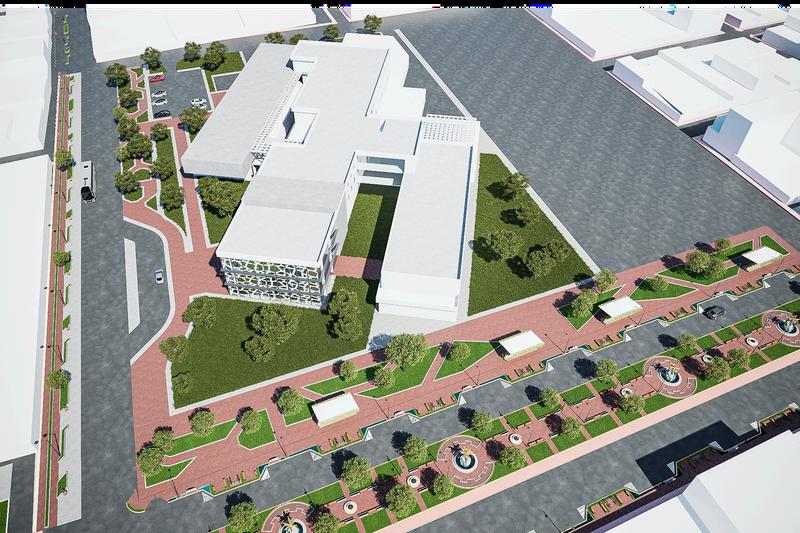

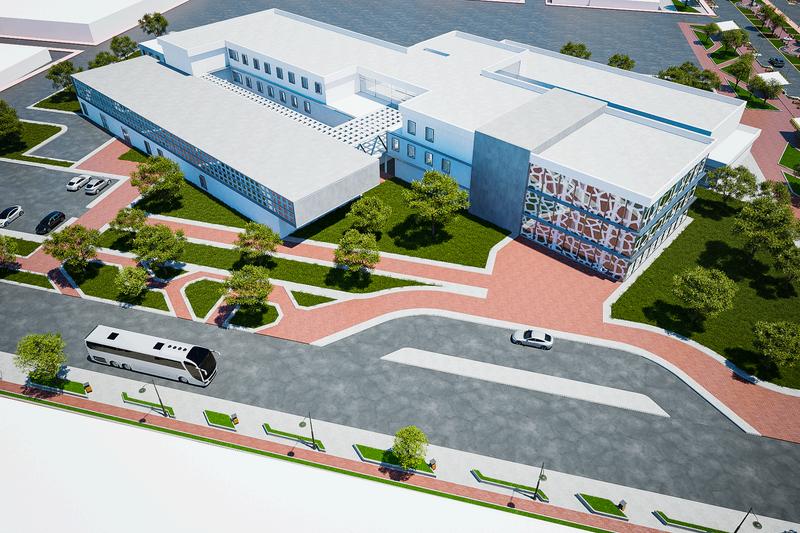

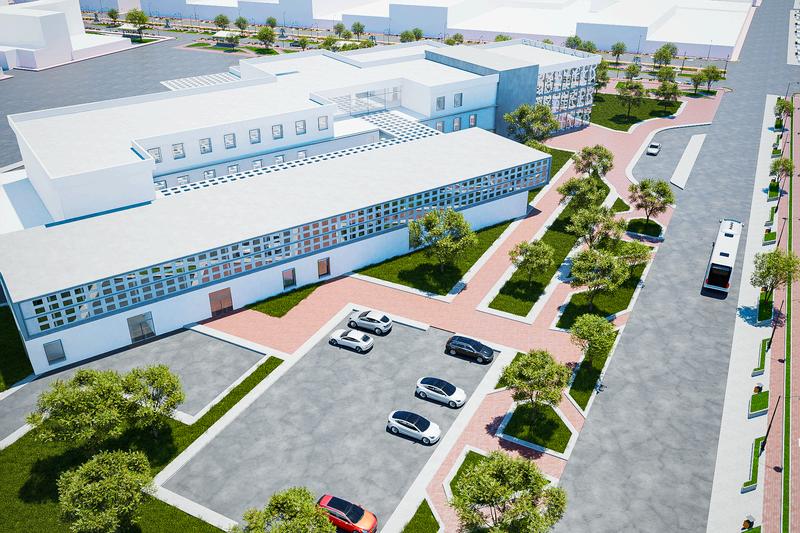

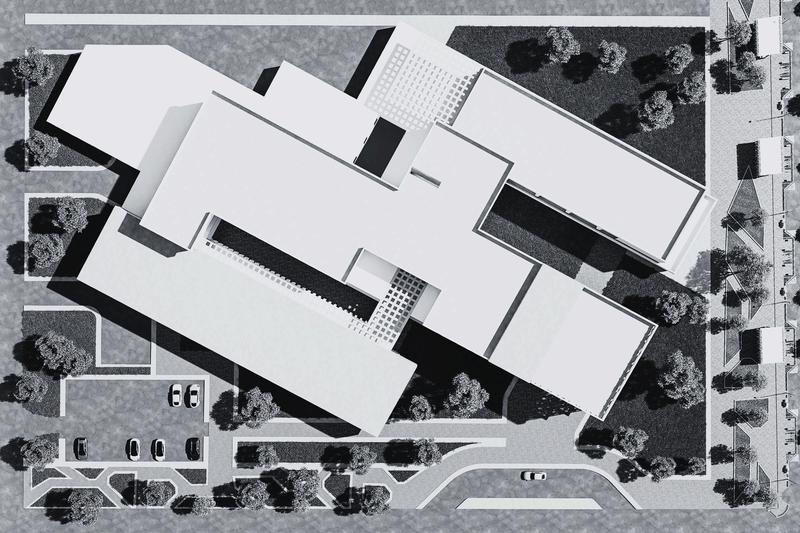

Vista area Vista area
Mediante las vistas áreas del proyecto se aprecia la implantacion en el entorno y su integracion volumentrica
Vistas del proyecto 3D
se
la

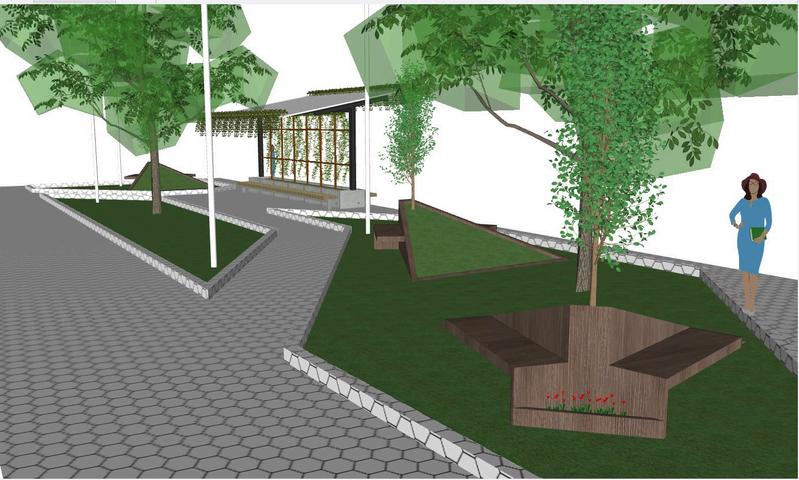

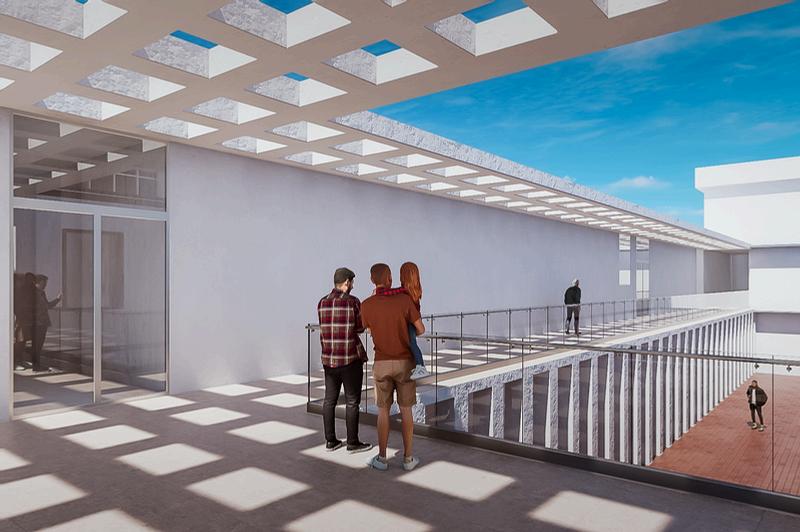

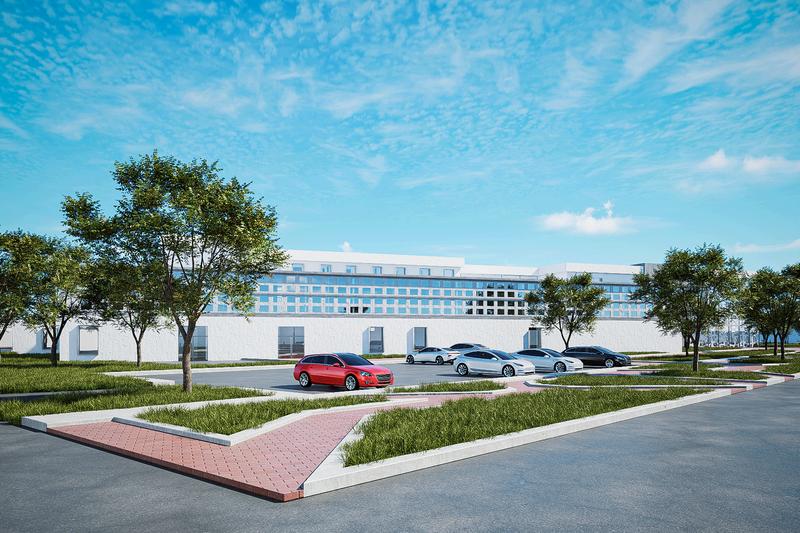

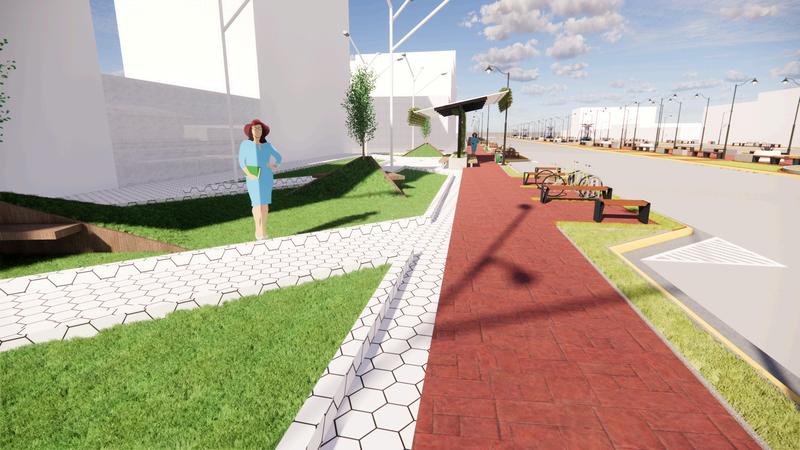

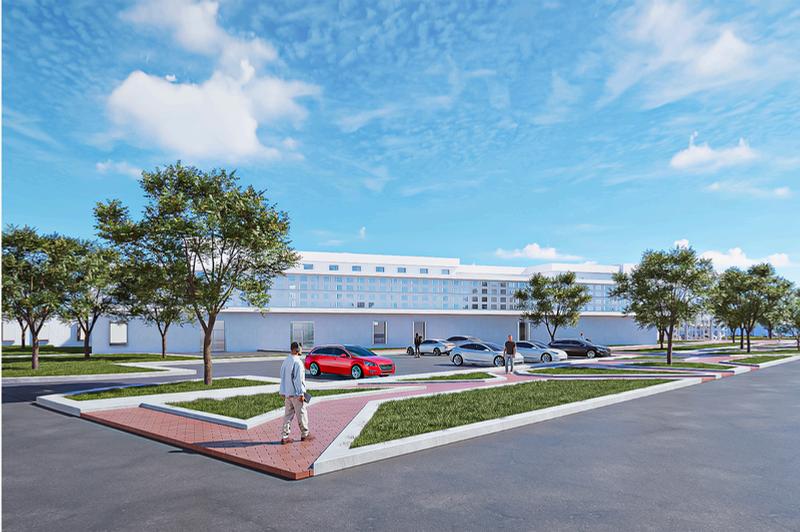

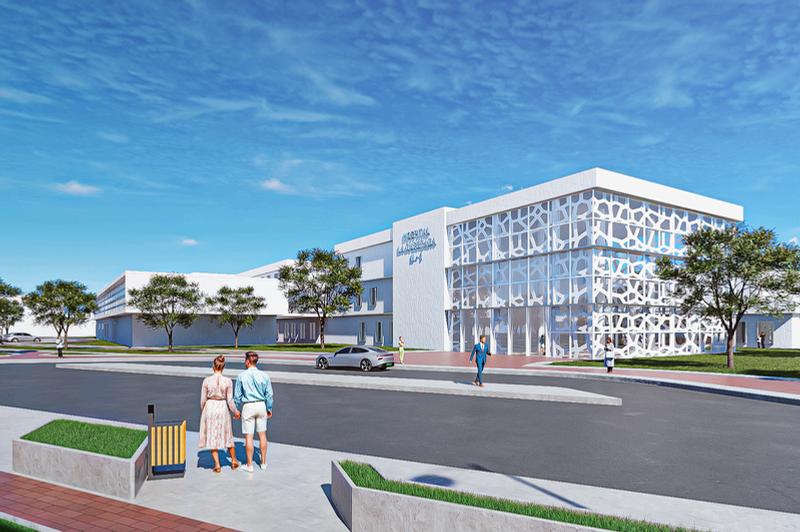

Vista peatonal Vista peatonal
Mediante las vistas peatonales,
puede apreciar
piel dad al proyecto asi como tambien el entorno del mimso
Vistas del proyecto 3D
Cortes fugandos Cortes fugandos
Materialidad Materialidad
Se utiliza como parte de la fachada el concreto pulido
Acabado de pistas y parqueo concreto El ingreso mediante un adoquinado integrado con el entorno

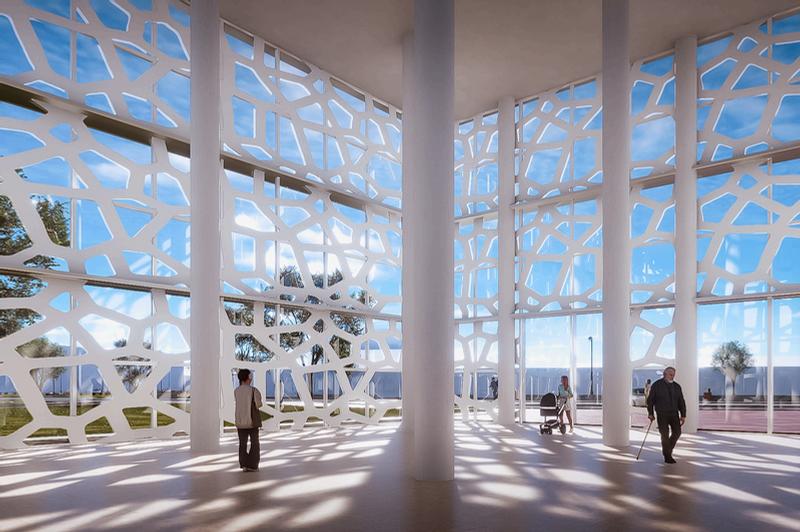

Se integra doble piel en el hall, texturado de celosía puesto que es por la orientacion del sol
Asimismo, se añade parte de la vegetacion de los espacios

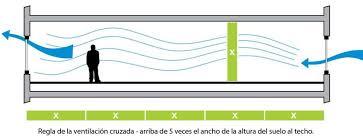

El proyecto presenta una ventilización natural en sus espacios , asi como tambien solo y sombra dentro del volume. Por lo que su funcionalidad no solo es conectar si apreciar las diferentes vistas del mismo
HOSPITAL LA QUEBRADA II - 1
HOSPITAL LA QUEBRADA II - 1

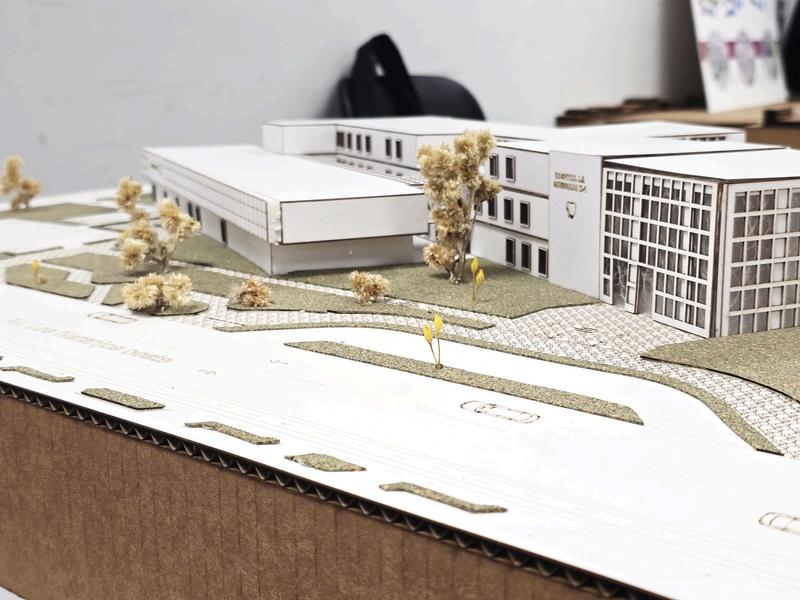

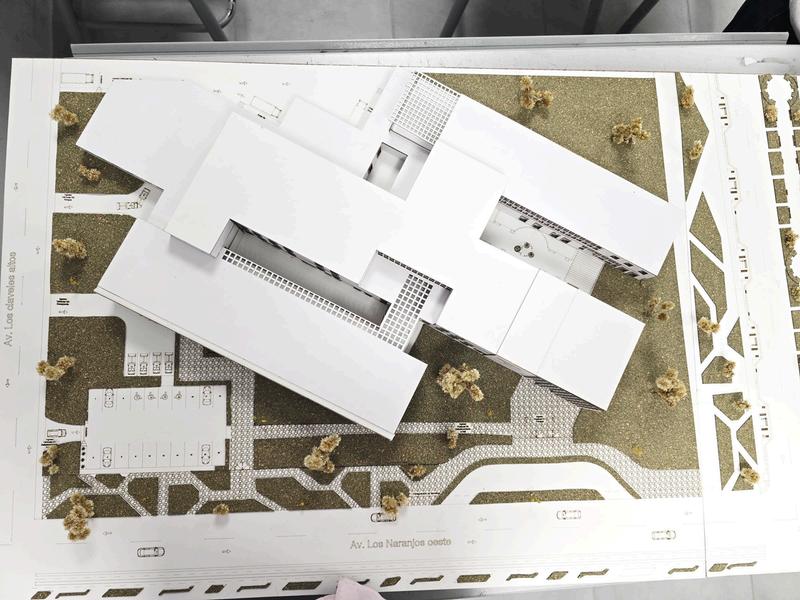

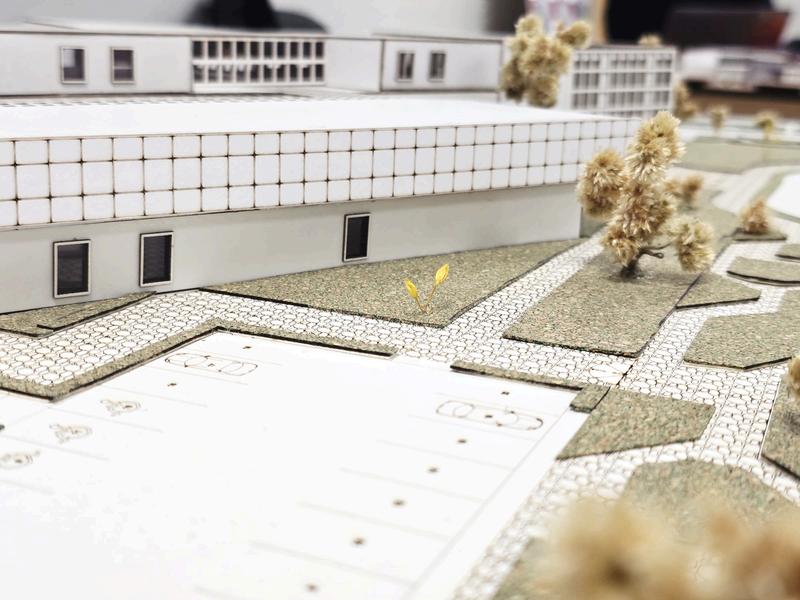

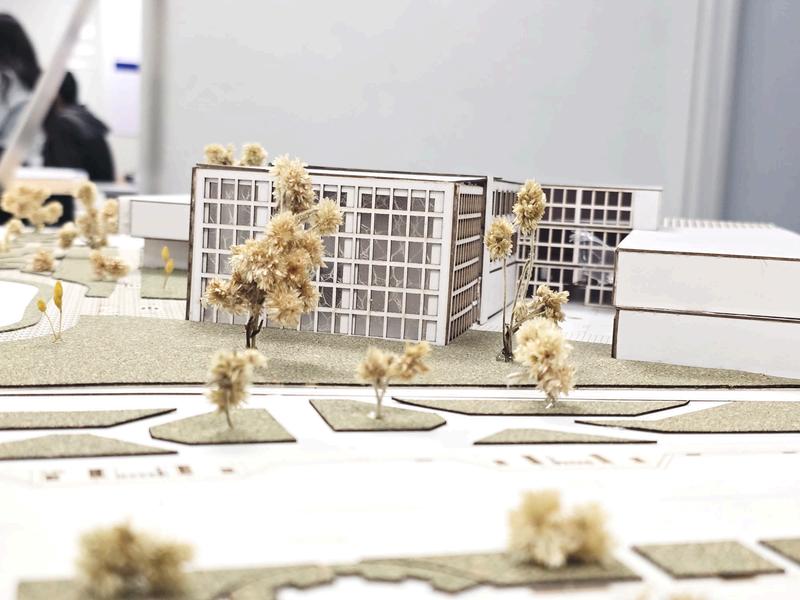

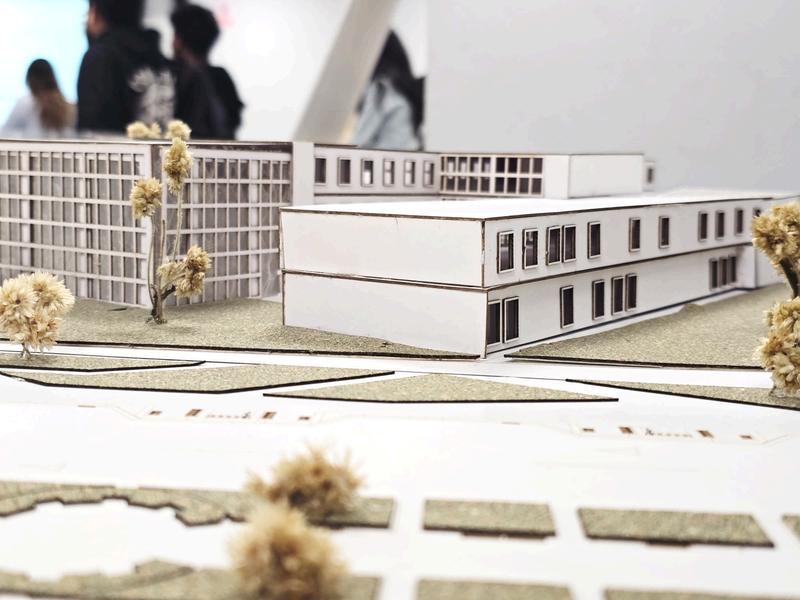

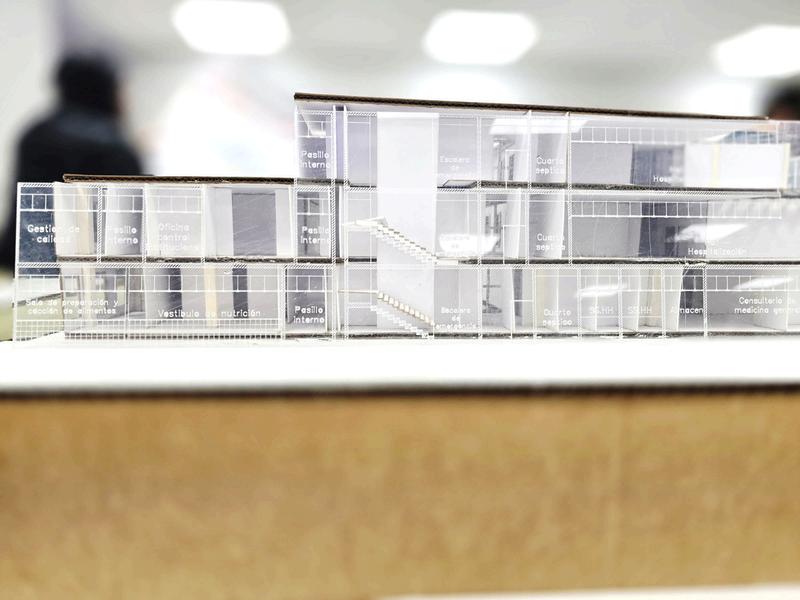

VISTAS DEL PROYECTO MAQUETA
Asimismo, para desarrollar el proyecto requiere de un ante proyecto y proceso de diseño, donde también se determina las circulaciones verticales y horizontales dentro de la zonificación.
Impacto sobre el Impacto sobre el entorno entorno
Mejora de las avenidas peatonales
Puesto laborales adecuados
Mayor atención de salud
Reducir la tasa de enfermedades y fallecimientos
Cumplimiento de las Cumplimiento de las normas normas
Recomendaciones Recomendaciones
Cumplir con las normas estructurales
Cumplir con el tipo de uso comercial
Cumplir el m³ según el programa.
Considerar los accesos en dicho anteproyecto
Conocer las necesidades del usuario
Implicar o enlazar el diseño con el entorno
Taller arquitectonico IX
GRACIAS!
