SERVICIO ODONTOLÓGICO P R O Y E C T O : T R A N S F O R M A C I O N D E U N A C A M I O N E T A A C O N S U L T O R I O D E N T A L GRUPO 12 Montero Mileta Maria Bruna Yañez Parada Maria Fernanda Zambrana Mendoza Xiomara INTEGRANTES:
Concepto
¿Qué es un consultorio odontológico?
"Se puede definir Odontología como la disciplina o especialidad médica que se dedica al estudio de los dientes y las estructuras que los rodean en el territorio maxilofacial, comprendiendo también el tratamiento de sus enfermedades."
Un consultorio dental u odontológico es una estancia única o múltiple, donde el odontólogo realiza sus tareas profesionales, conteniendo todo aquel equipamiento dispuesto para tal fin y para el adecuado trato de los pacientes.
En pocas palabras es el establecimiento donde se ofrecen servicios odontológicos.
A N A L I S I S E I N V E S T I G A C
O N D E L R U B
A C T I V I D A D E S
U S U A
S
I
R O
,
R I O
, E T C
ServiciosActividades
Existen clínicas dentales generales y otras de especialidad, ya sea en odontología preventiva y estética, ortodoncia, periodoncia, odontopediatría, etc. Cada una puede presentar un modelo propio de organización, pero todas ellas coinciden en la necesidad de una correcta distribución.
Debido a las condiciones de espacio, nos enfocaremos en la ambientación y distribución de las siguientes especialidades:
Examen
Bucodental Inicial
Incluye un examen dental, diagnóstico y recomendaciones correspondientes al tratamiento.
Obturación o llenado dental
Empaste dental durante su vida. Se utilizan para tratar las caries, aunque también son utilizados para reparar dientes agrietados o rotos, o dientes que se han desgastado con el tiempo.
Extracciones dentales básicas
Procedimiento por el que se remueven los dientes que se encuentran visibles en la cavidad bucal, empleando anestésicos locales.
Servicio de Limpieza dental
Este es un servicio básico que la clínica debe de ofrecer al cliente pues es uno de los principales medio para evitar la aparición de placa bacteriana en los dientes.
Blanqueamiento dental
Procedimientos no invasivos que ayudan a eliminar las manchas y a recuperar el color natural de los dientes.
Carillas dentales
Es un servicio rápido y eficaz para mejorar la estética de la boca.
Ortodoncia
Servicio de estética dental y correctivo de problemas de mordida que pueden afectar su salud en general.
Recepción Sala de espera DE PACIENTES: Mobiliario cómodo Entretenimiento (Revistas, Tv) Minimo 3 personas 1. 2. 3. P A R T E S D E U N C O N S U L T O R I O O D O N T O L Ó G I C O ÁREA NO CLÍNICA Baño Almacén de limpieza DE SERVICIOS: Mostrador/mesa Teléfono Computadora Material de escritorio 1. 2. 3. 4. Inodoro Lavamanos Espejo Toallero 1. 2. 3. 4. Armario con utencilios de limpieza
Gabinete odontológico Sala de Esterilización Almacén Maquinas Espacio de esterilización/Maquina lavabo Armario de almacenamiento de utencilios de esterilizacion y laboratorio 1. 2. 3. Aislado y limpio P A R T E S D E U N C O N S U L T O R I O O D O N T O L Ó G I C O ÁREA CLÍNICA Equipo Mobiliario a necesidad Estancia de la consulta dental 1. 2. ÁREA CERRADA E INDEPENDIENTE Espacio mínimo: 2.5 x 3 m Estanterias para clasificación de materiales 1.
EQUIPAMIENTONECESARIO
BAÑO
INODORO CISTERNA INCINERADORA
Los inodoros CINDERELLA son sistemas de incineración modernos en los que los productos de desecho se convierten en cenizas saneadas gracias a la combustión a altas temperaturas.
Altura: 540 mm
Altura del asiento: 490 mm
Ancho: 390 mm
Profundidad: 590 mm
Peso: 20 kg

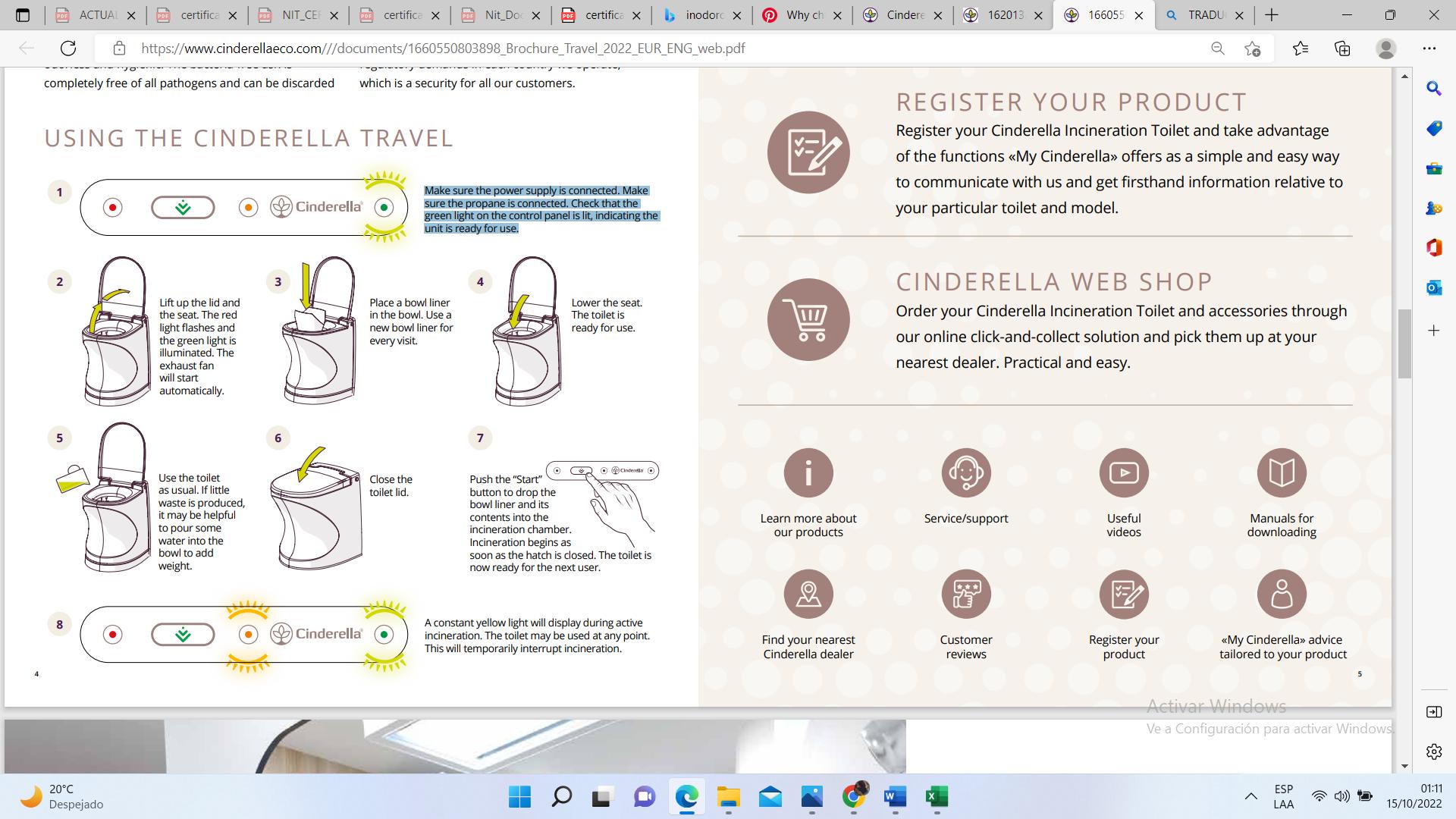

¿Cómo se usa?
Laluzverdeenelpaneldecontrolestá encendda,loqueindicael Laundadestálistaparasuuso
1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.
Fácil instalación. No requiere conexiones de agua o de alcantarillado. Sin olores
No necesita productos químicos.
Fácil vaciado Alerta de depósito lleno. Ventilador de extracción
Gas: Propano (30mBar presión)
Voltaje: 12V DC/4 Amp (11-14,5V)
Consumo durante la incineración: aprox. 1,3 Amp
Consumo en modo stand-by: aprox. 0,005 Amp.
Consumo de gas: aprox. 110 gr por incineración
Se levanta la tapa
Se coloca una bolsa de cera para favorecer la combustión
Se baja la tapa, listo para usar
(opcional) cerrar la tapa superior el proceso de incineración comienza
Si se hizo poca materia, se puede añadir agua para dar peso
SISTEMA A GAS O ENERGÍA
EQUIPAMIENTO NECESARIO
CONSULTORIO PRIVADO
SILLÓN DENTAL
Sillón portátil Ultraliviano. Diseñado para durar mucho tiempo.
Se pliega con rapidez y cabe perfectamente en un bolso opcional para cuando viaje o desee guardarlo.
Manivela de ajuste de altura (montaje a la izquierda o derecha) Nivel de asiento ajustable, 8-28 pulg. (200710 mm)
Nivel de apoyacabezas ajustable, 8-56 pulg. (200 mm-1420 mm)
El delgado respaldo se inclina desde una posición vertical de 75° hasta una posición totalmente horizontal Tablero de pie de desconexión rápida para embalaje Bolso con cierre (opcional)
UNIDAD AUTÓNOMA
La unidad autónoma PAC 1 incluye su propio sistema de suministro de aire. En la estructura móvil de altura fija, viene integrado un compresor de aire de 1/2 caballo de fuerza y 120 o 240 VCA con un tanque de cuatro litros. Un ventilador silencioso refrigera el compresor para que funcione con eficiencia. El eyector de saliva neumático diseñado especialmente es compacto, exige menos aire y se desmonta fácilmente para su limpieza.
INSTALACIONES TÉCNICAS REQUERIDAS EN LA UNIDAD
Acondicionar el espacio para instalar un consultorio dental con instalaciones hidráulicas, eléctricas y de compresión de aire.
SE REQUIERE DE SISTEMAS E INSTALACIÓNES QUE PUEDAN PROPORCIONARNOS
AGUA AIRE ENERGÍA DESGUE
Lavamanos Baño Lavamanos consultorio Lavamanos Sala Estelización
..
Aire acondicionado general maquinas dentales Iluminación sistema de aire lavamanos

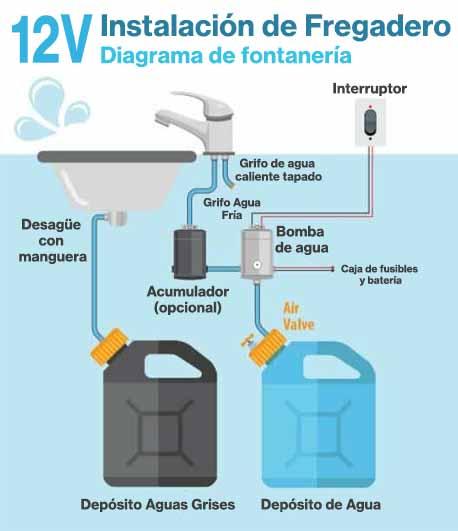

S I S T E M A D E A G U A P O T A B L E / G R I S E
Salidas y Entradas
1 Entrada de 1 1/4 pulgada
1 Entrada de 1/2 pulgada
1 Salidas de 1/2 pulgada
para poder dar presión al agua se usa una bomba de agua que mantiene la presión.
TANQUE
AGUA
S
de
motorhome
Tanque para agua / potable / negras / No apto combustible Volumen 45 litros Material Polietileno de media densidad colores blanco y negro
58cm x 39cm x 20cm (largo-ancho-alto)
Dimensiones
SISTEMA DE ENERGIA
PANELES SOLARES
para la distribución de energía de los artefactos que la requieran
SISTEMA DE AIRE
Aire Acondicionado Motorhome Casa Rodante
MECANISMOS Y MATERIALES CONSIDERADOS
PATAS PLEGABLES Y ALARGABLES HIDRAULICA
Sistema plegable de desmontaje
La pata abatible ofrece 5-5/8" adicionales de elevación.
CORREDERA LINEAL PARA CARGAS PESADAS DE EXTENSIÓN TOTAL
Montaje de bolsillo y bayoneta
Los espaciadores de bolas puente ayudan a aumentar la capacidad de carga en un 20% y producen un movimiento más suave y consistente
MECANISMOS Y MATERIALES CONSIDERADOS
SISTEMA DE RIEL
PARA PANELES
PremierWall es un sistema de pared retráctil y móvil acústico suspendido de acción rápida diseñado para brindar facilidad, eficiencia y un uso diario confiable. Consta de paneles individuales entrelazados que, conectados entre sí, forman una pared divisoria completa y segura. Se utilizan sellos superiores e inferiores retráctiles para bloquear cada panel en su lugar y garantizar un rendimiento acústico óptimo.
S I S T E M
P U E R
A D E R I E L E S P A R A
T A S O P A R E D E S
MECANISMOS Y MATERIALES CONSIDERADOS
CORREDERA LINEAL PARA CARGAS PESADASDE EXTENSIÓN TOTAL 9328E
Extensión completa Clasificación de la carga: 164 kg 1.90 cm de espacio lateral Anchura Probada hasta 180 cm de despliegue No se desconecta Acabado de zinc claro
Los parachoques espaciadores de bolas que absorben los impactos ayudan a reducir el ruido del impacto El aumento del 13% del grosor de los miembros internos y externos contribuye a un 20% de aumento de la carga útil
Los espaciadores de bolas puente ayudan a aumentar la capacidad de carga en un 20% y producen un movimiento más suave y consistente
Usado junto con la diapositiva compañera sin cierre, 9322E El diseño y la palanca de bloqueo mejorados hacen que los toboganes sean más fiables
Montaje de bolsillo y bayoneta
Disponible en longitudes iguales a: 10"-36", 40", 42", 48", 60" (25-90, 100, 106, 122, 152) cm
S I S T E M A D E R I E L E S P A R A P U E R T A S O P A R E D E S
sistema de rieles para desplazar estructuras
BRAZO HIDRAULICO
Son brazos que transmiten movimiento atravez de aceite en los cilindros como componente principal. transforma la energía hidraulica en energía mecanica, realiza movimientos axiales y transmite fuerza.
chasis de piso bajo el X-Low estos se utilizan principalmente en el sector de automóviles de mercado, feria de ventas / vagones, coches de caballos / casas móviles y vehículos especiales.
M E C A N I S M O S D E D E S P L A Z A M I E N T O
MECANISMO DE CAJÓN MATERIALES CONSIDERADOS:
Tablero de madera maciza para pisos (22mm)
4 tableros de 1,00m x 3,50m para los laterales
1 tablero de 1,60m x 3,50 para el centro
Tablero de madera maciza para pisos (22mm)Tablero de melamina en paredes y techo (18mm) Aprox. 20m² para paredes Aprox. 15m² para techos
DISEÑO
Recepción SaladeEspera Baño Consultorio Compartimientodeimplementos SaladeRayosX Esterilización Áreadeartefactosdeaguayluz DISTRIBUCIÓN CIRCULACIÓN

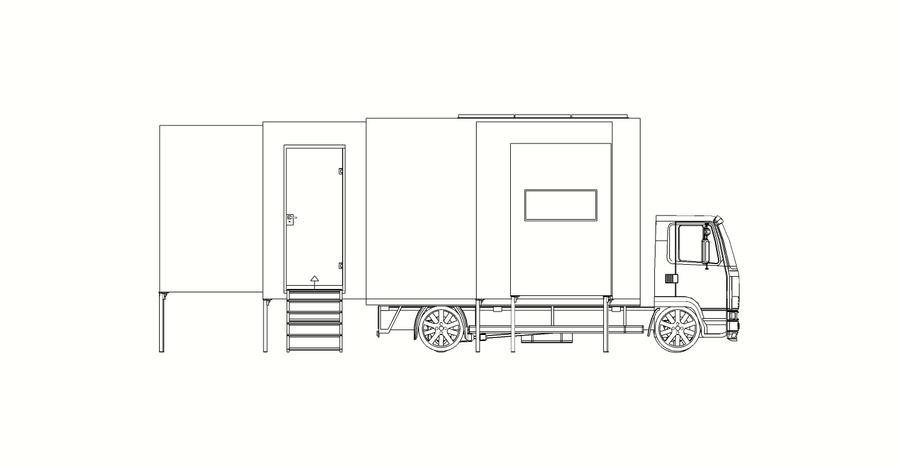

VISTAS VOLUMEN CONTRAIDO
V I S T A S
VISTAS VOLUMEN EXPANDIDO
COTAS
DESPIECE DEL DISEÑO
M O B I L I
O R
E S P
A R I
E C E P C I Ó N / S A L A D E
E R A
M O B I L I A R I O C O
Z O N
D
N S U L T O R I O /
A
E E S T E R I L I Z A D O R
M O B I L I A R I O B
O / Z O
D E I N S
L
C
A Ñ
N A
T A
A
I O N E S
E S T
M
A N T E D E I N S T R U M E N T O S Y
E D I C A M E N T O S
GRUPO 12 MONTERO MILETA MARIA BRUNA YAÑEZ PARADA MARIA FERNANDA ZAMBRANA MENDOZA XIOMARA DOT 401 / DISEÑO DE OBJETOS VI TRABAJO II TRANSFORMACION DE UNA CAMIONETA (PICK UP) EN CARRITO DESPLEGABLE DOCENTE: ARQ. GINA ARNEZ
