PORTAFOLIO DE ARQUITECTURA EGA 3 - BRIANNA GELDRES

PORTAFOLIO

BRIANNA MARIEL GELDRES TORRES

EXPRESIÓN GRÁFICA ANALÓGICA 3

ESTUDIOS

SOBRE MÍ

Desde pequeña siempre tuve un gran interés acerca de todas las cosas que se pueden lograr a través del diseño. Por ello, decidí estudiar arquitectura debido al equilibrio que la carrera posee entre el arte y ciencia, además su impacto en la condición de vida de las personas y la calidad de una ciudad. Actualmente, estudio arquitectura en la Universidad San Ignacio de Loyola. A continuación, el presente portafolio muestra los trabajos realizados en el curso de Expresión Gráfica Analogólica 3.

- Brianna Geldres

2012 - 2020: I.E.P. Mariscal Cáceres - Surco

2021 hasta la actualidad: Universidad San Ignacio de LoyolaLa Molina

HABILIDADES

PASATIEMPOS E INTERESES PERSONALES

En mi tiempo libre suelo realizar actividades como la ilustración digital, la pintura, la lectura, entre otros. Asimismo, entre mis intereses personales se encuentran los idiomas, la música e investigación.

Autocad SketchUp Adobe Illustrator Twinmotion

CONTENIDO

1. TEXTURAS

Texturas en cubo

Texturas en esfera

2. ISOMETRÍAS

Isometrías con cubo soma

3. PERSPECTIVAS

Un punto de fuga con cubo soma Dos puntos de fuga con cubo soma Corte fugado

4. AMBIENTACIÓN

Ambientación con personas

5. PANELES

Paneles arquitectónicos

6. BITÁCORA

Evolución de apuntes

TEXTURAS 1.

LÁMINA 1: TEXTURAS EN CUBO

LÁMINA 2: TEXTURAS EN ESFERA

TEXTURAS EN CUBO

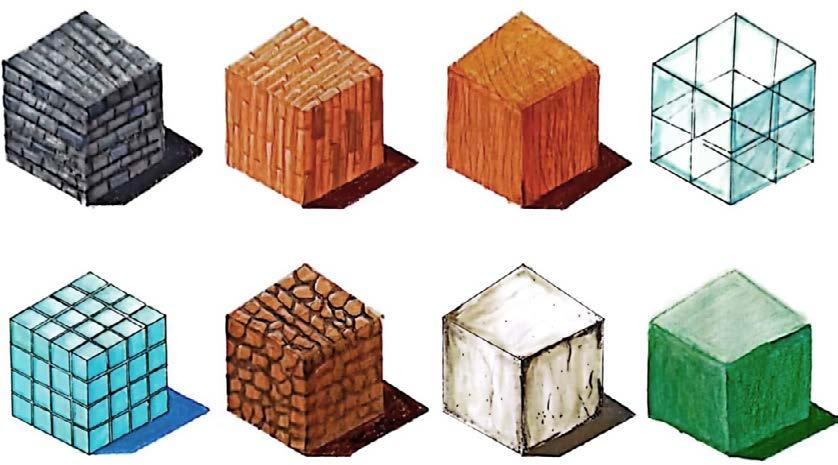

Se aplican diferentes tipos de texturas de materiales constructivos en cuerpos geométricos, en este caso, el cubo.

L-2

TEXTURAS EN ESFERA

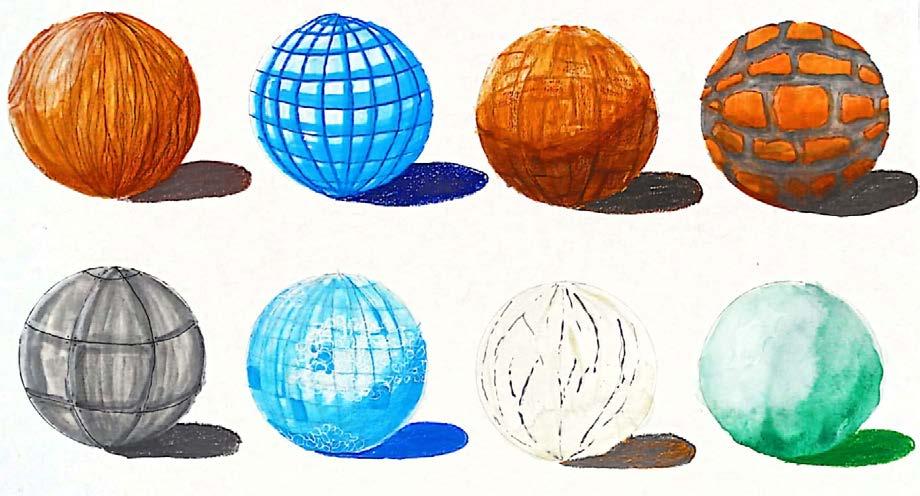

Se aplican diferentes tipos de texturas de materiales constructivos en cuerpos geométricos, en este caso, en esferas.

ISOMETRÍAS 2.

LÁMINA 3: ISOMETRÍAS CON CUBO SOMA

LÁMINA 6: ISOMETRÍA CON SOMBRAS

ISOMETRÍAS CON CUBO SOMA

El cubo soma es utilizado como forma base de la siguiente manera:

Para obtener este resultado, se realizó adiciones y sustracciones al volumen.

L-6

ISOMETRÍA CON SOMBRA

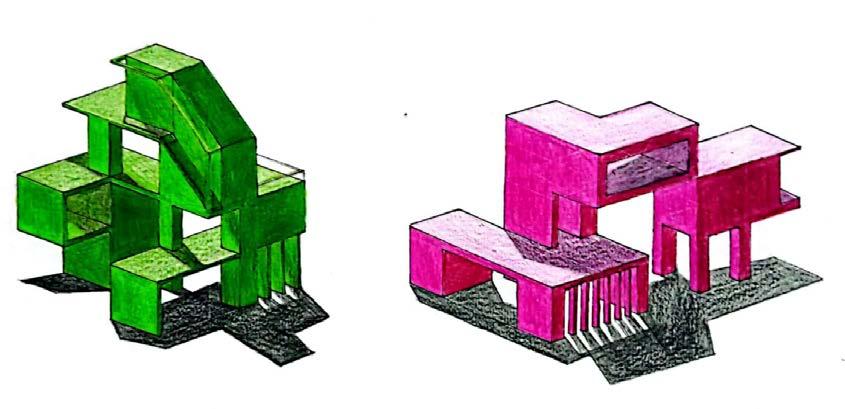

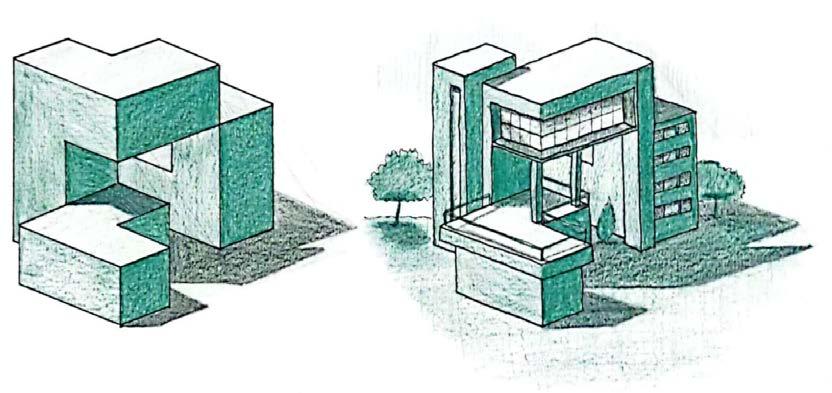

Se obtiene la forma base con el cubo soma. Porteriormente se realiza configuraciones al volumen y se aplica sombras.

LÁMINA 4: UN PUNTO DE FUGA CON CUBO SOMA

LÁMINA 5: DOS PUNTOS DE FUGA CON PUNTO SOMA

LÁMINA 8: PERSPECTIVA DOS PUNTOS DE FUGA

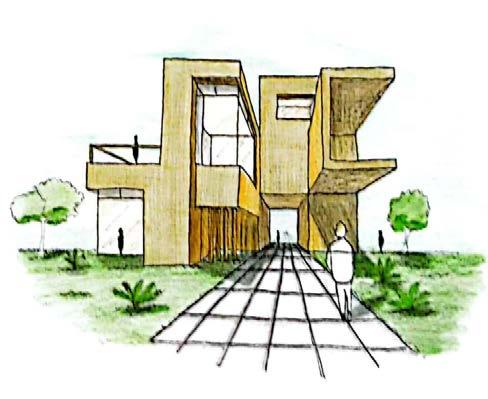

UN PUNTO DE FUGA CON CUBO SOMA

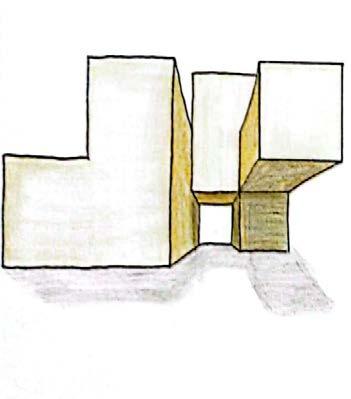

Forma base (cubo soma) + punto de fuga

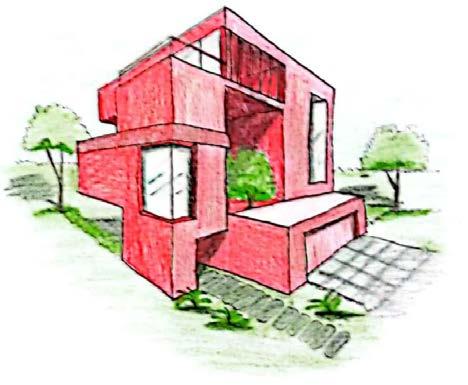

L-5 DOS PUNTOS DE FUGA CON CUBO SOMA

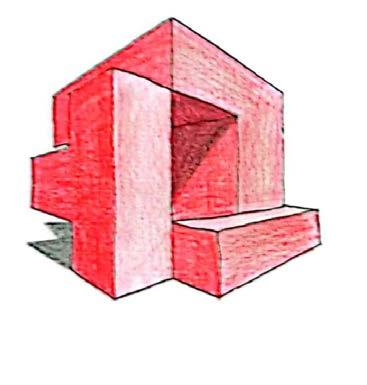

Forma base (cubo soma) + dos punto de fuga

L-9 PERSPECTIVA CON DOS PUNTOS DE FUGA

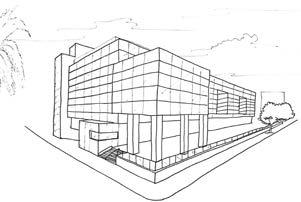

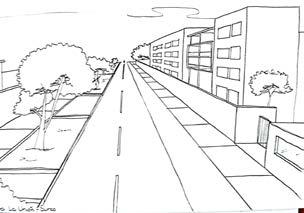

Vista de peatón de edificio

AMBIENTACIÓN CON PERSONAS

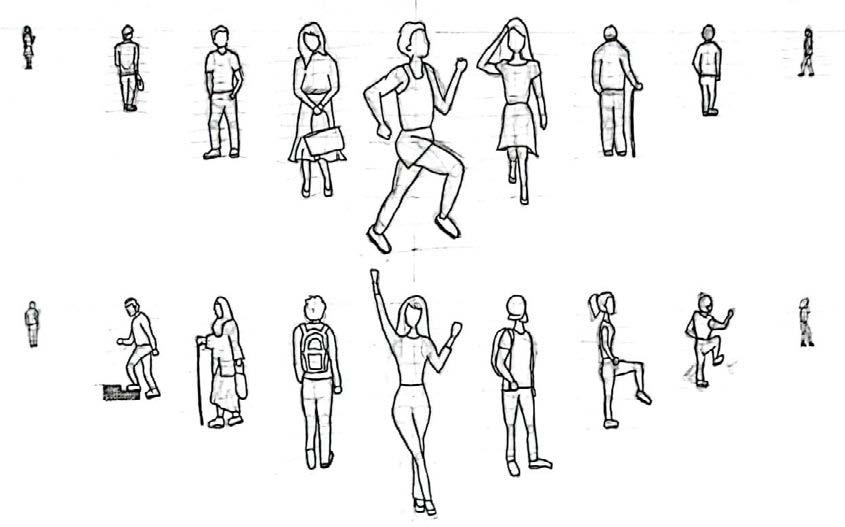

Se realiza personas (estáticas y en movimiento) para la ambientación, siguiendo las proporciones de la escala humana.

PANELES 5.

PANEL 1: Edificio

PANEL 2: TEATRO MUNICIPAL DE LIMA

PANEL 3: CASA ROBIE

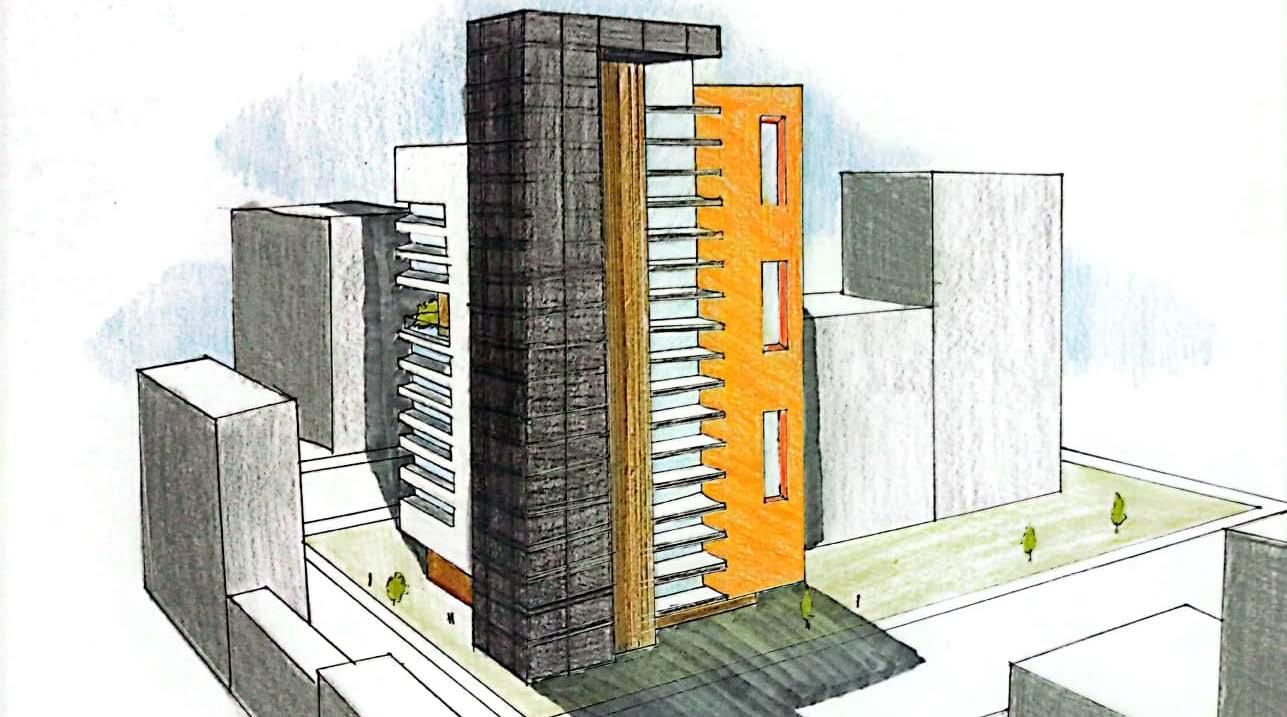

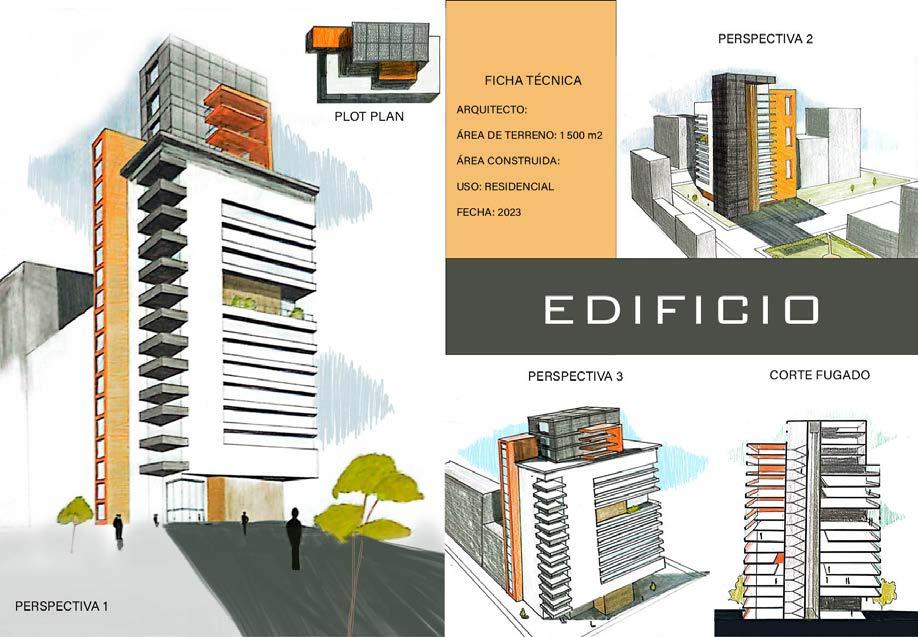

P-1 PANEL ARQ. EDIFICIO

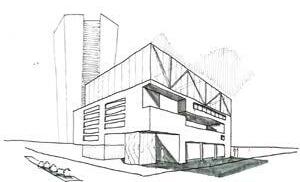

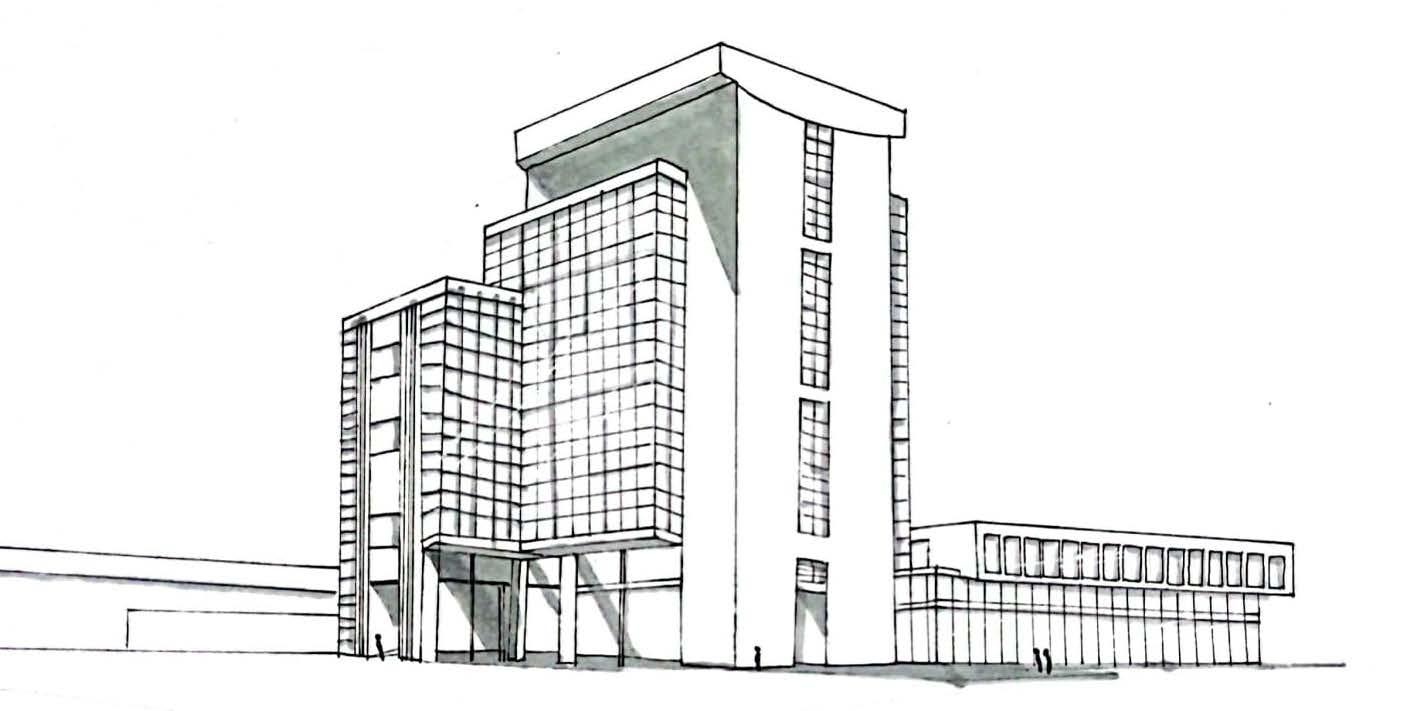

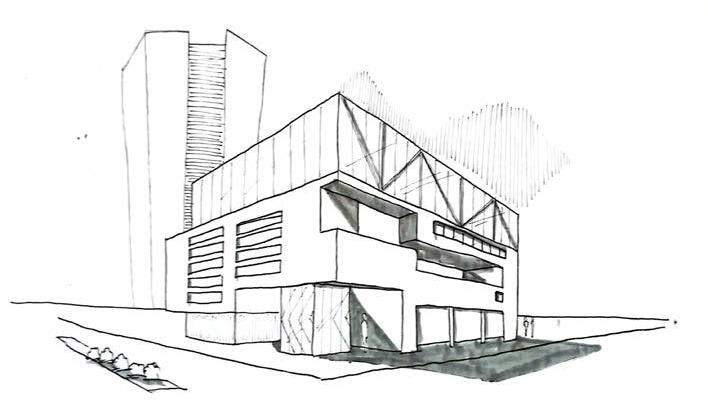

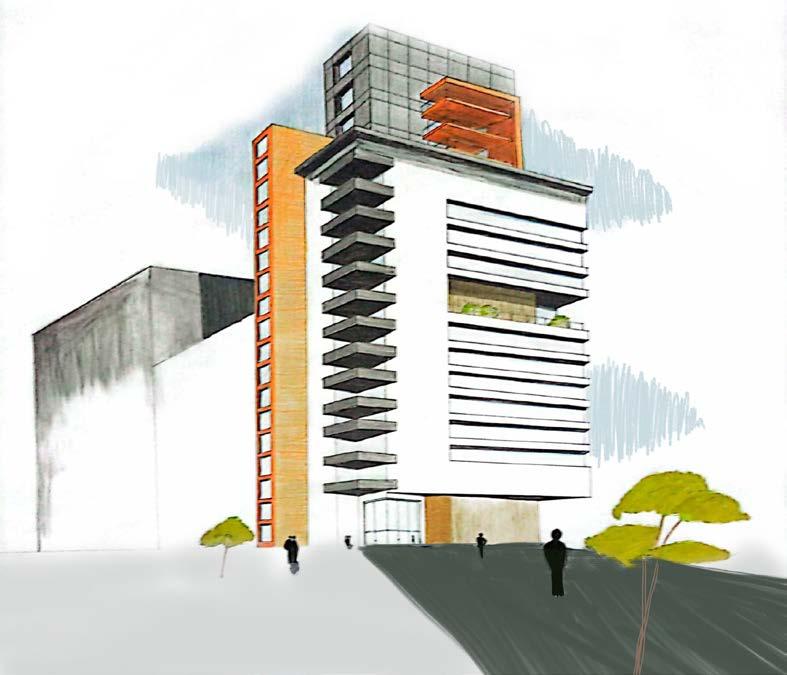

El panel está conformado por perspectivas utilizando puntos de fuga desde diferentes ángulos y corte fugado.

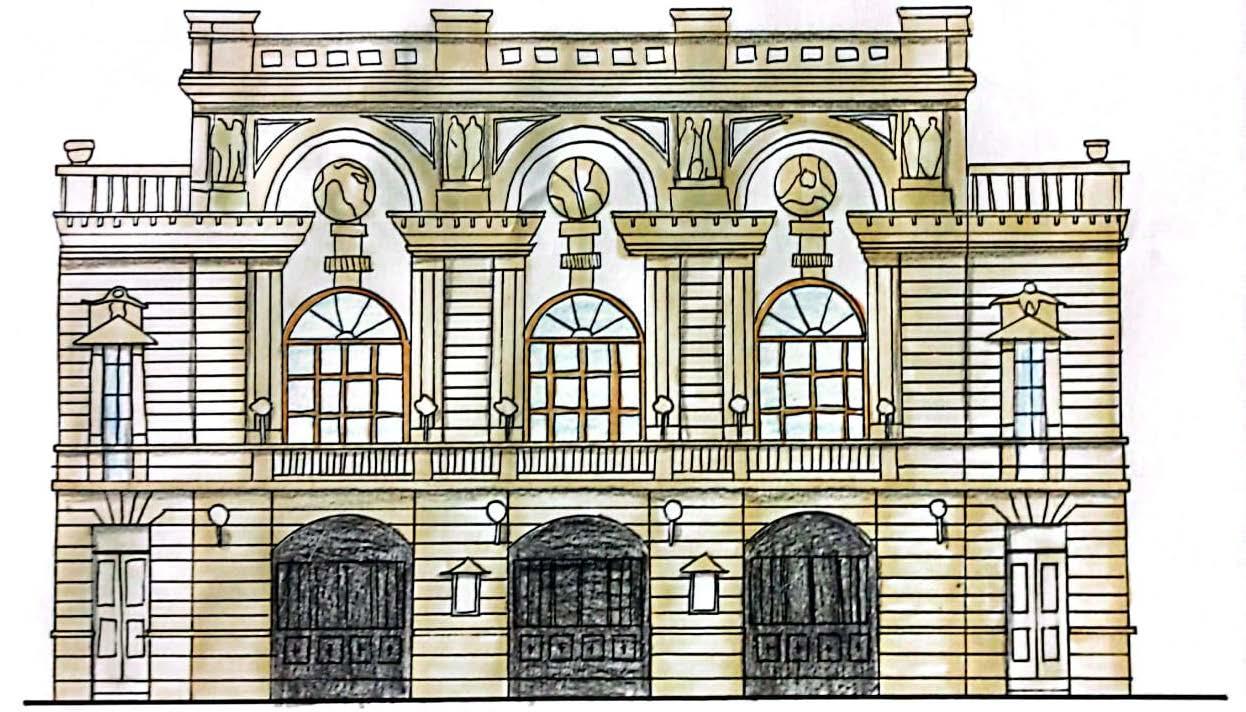

PANEL ARQ. TEATRO MUNICIPAL DE LIMA

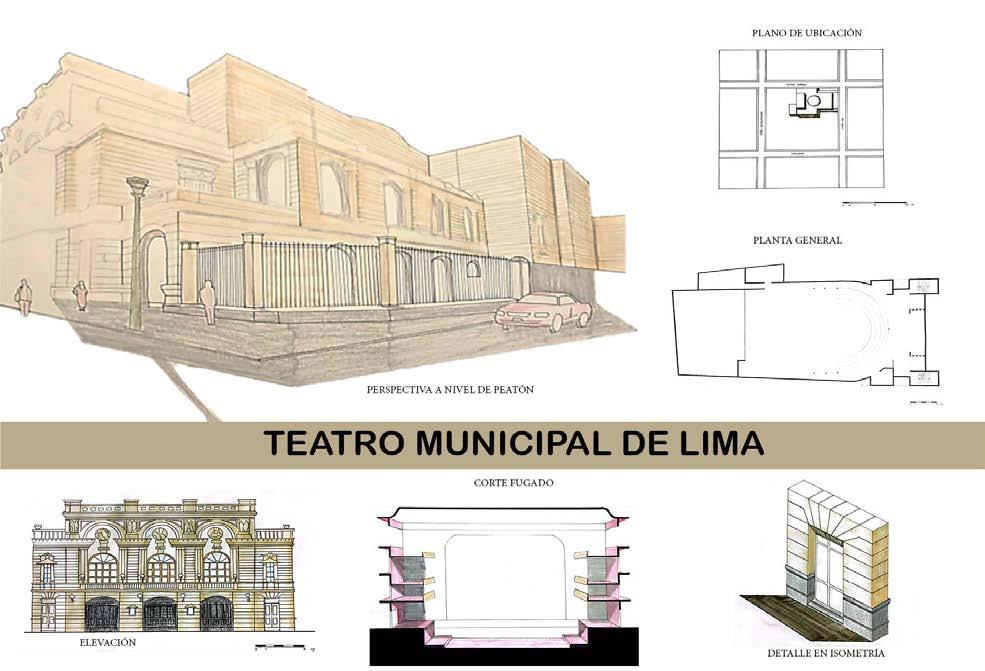

Consta de perspectiva con dos puntos de fuga, plano de ubicación, plano general, elevacion, corte fugado y detalle en isometría de puerta típica.

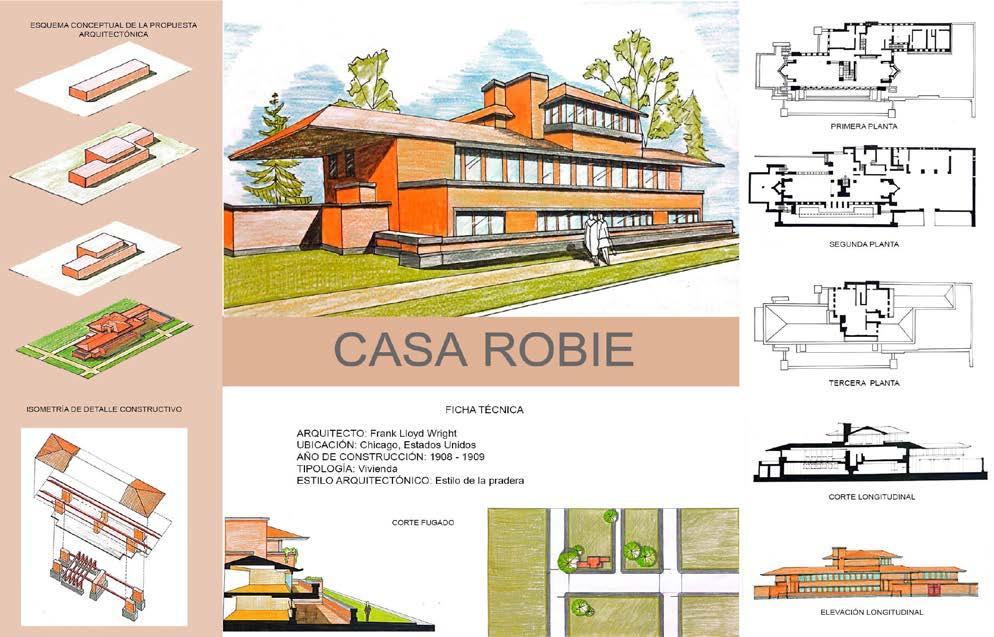

PANEL ARQ. CASA ROBIE

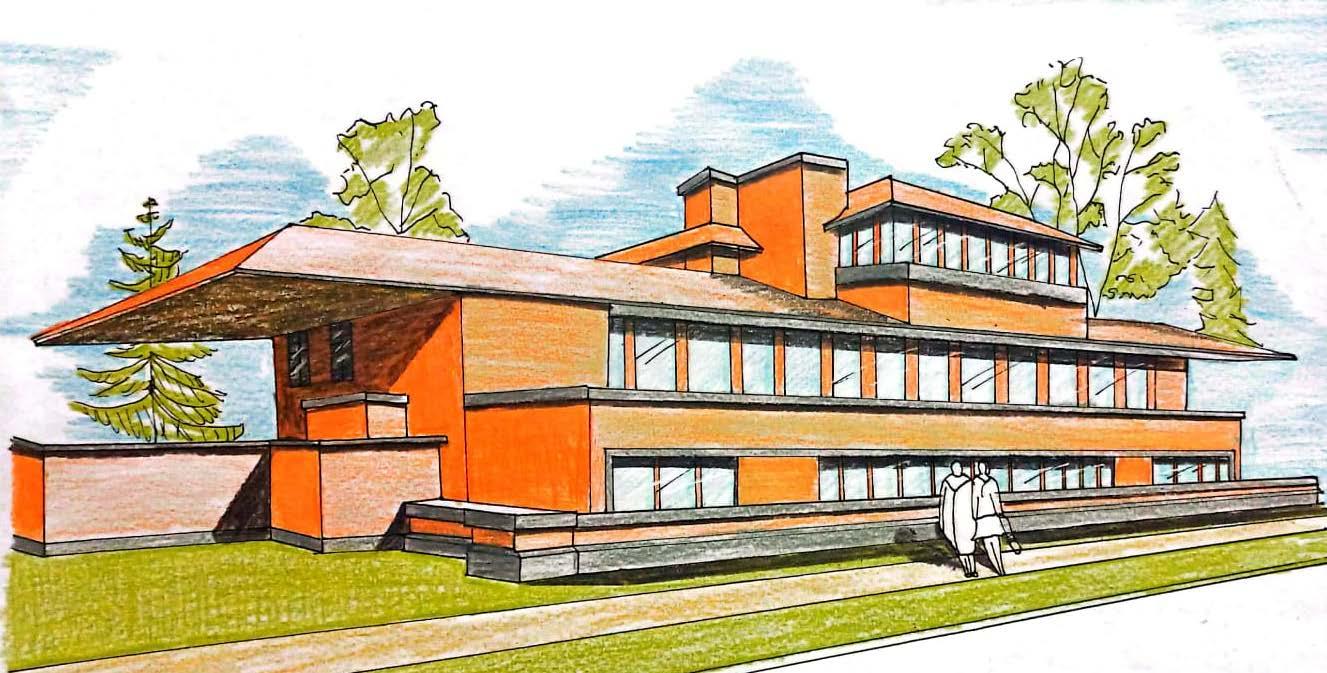

El panel contiene una perspectiva como imagen de impacto, planimetría, corte fugado, isometría de estructuración y esquema conceptual del proyecto.

BITÁCORA 6.

EVOLUCIÓN DE APUNTES A LO LARGO DEL CURSO

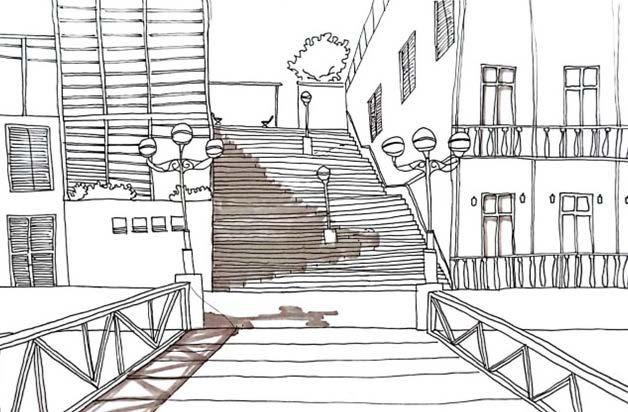

Puente de los suspiros - Barranco

Habitación

Munipalidad de Santiago de Surco

Cafetería - Surco

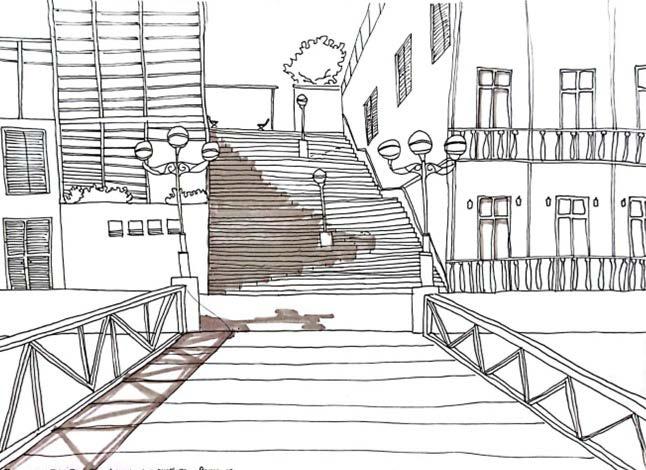

Ingreso de vivienda en Miraflores

Comedor (vivienda) en Surco

Comedor Municipal de Surco

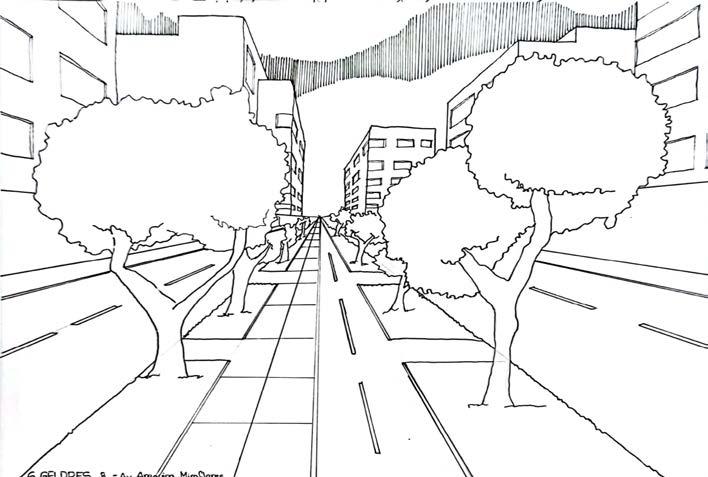

Avenida Arequipa - Miraflores

Sala - Surco

15. Sala de espera de consultorio - Miraflores

16. Edificio Cronos

14. Calle Ramón Castilla Surco

Dormitorio - Surco

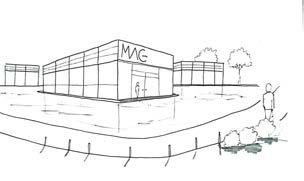

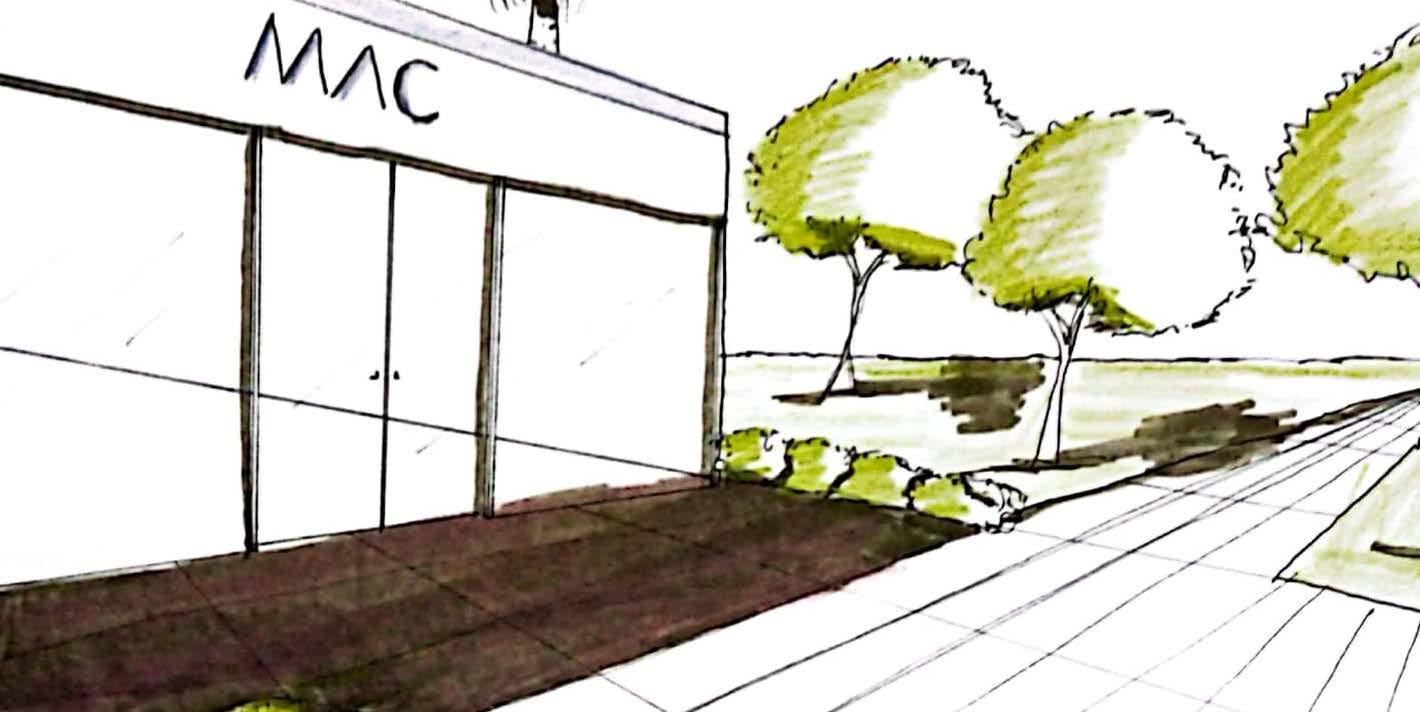

Museo de arte

contemporáneo (MAC)

Barranco

Jirón Corbeta la Unión

Surco

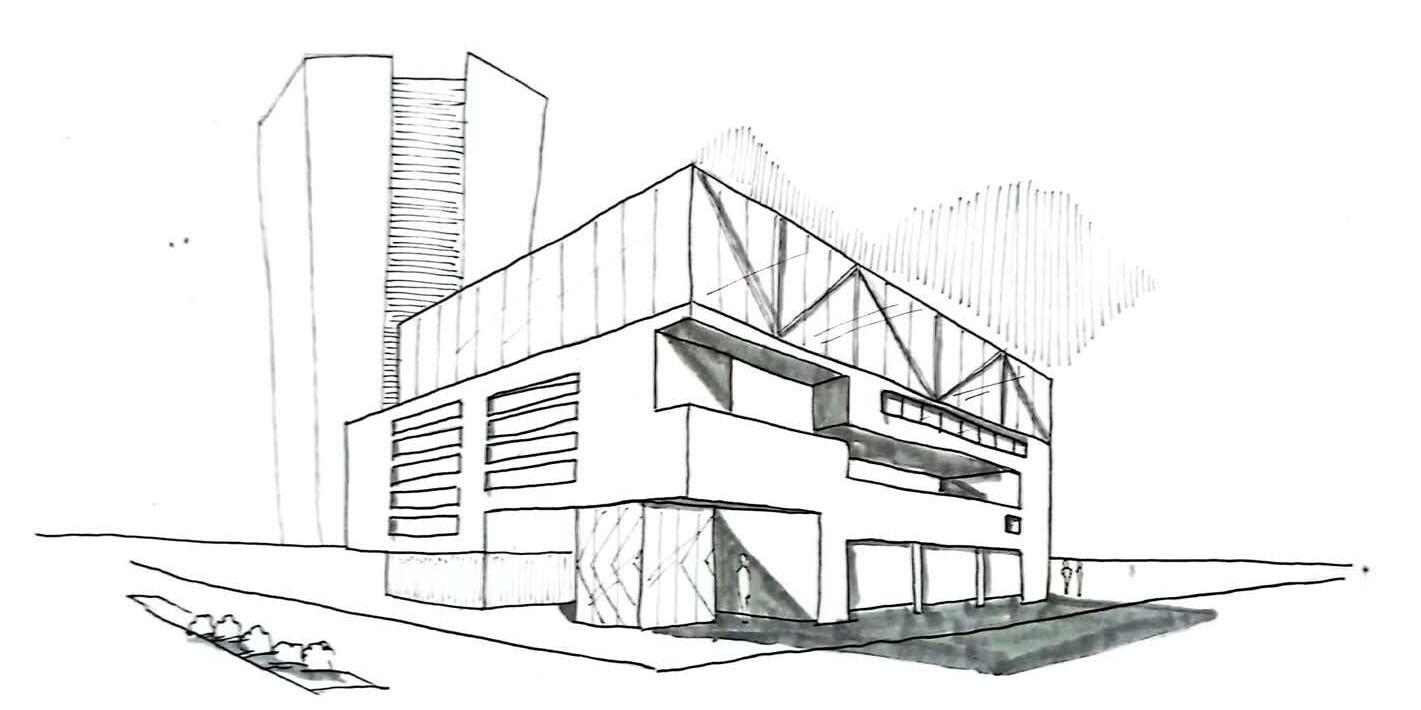

Centro de Convenciones de Lima - San Borja

EVOLUCIÓN DE APUNTES

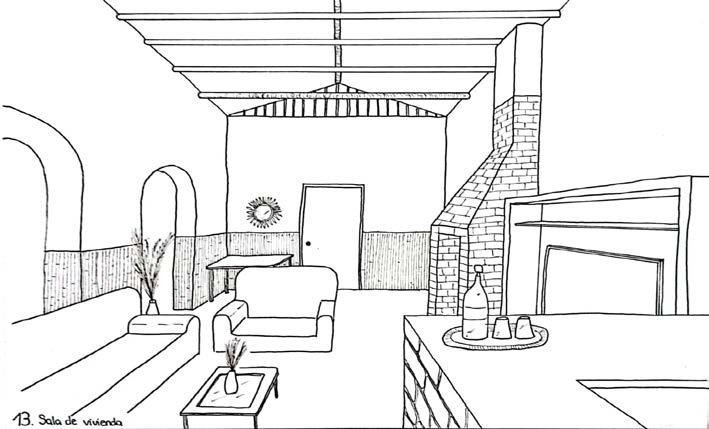

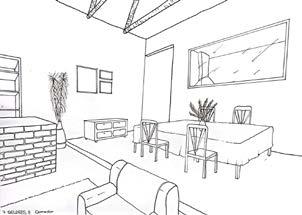

Los primeros apuntes carecen de sombras y colores, lo que hacía que el dibujo sea plano.

Con la aplicación de sombras podemos distinguir los volúmenes. Los colores permiten iddentificar los elementos representados en los dbujos.

Ejemplos:

Ejemplos:

GRACIAS

BRIANNA MARIEL GELDRES TORRES
