Table des matières
Curriculum Vitae
Projets

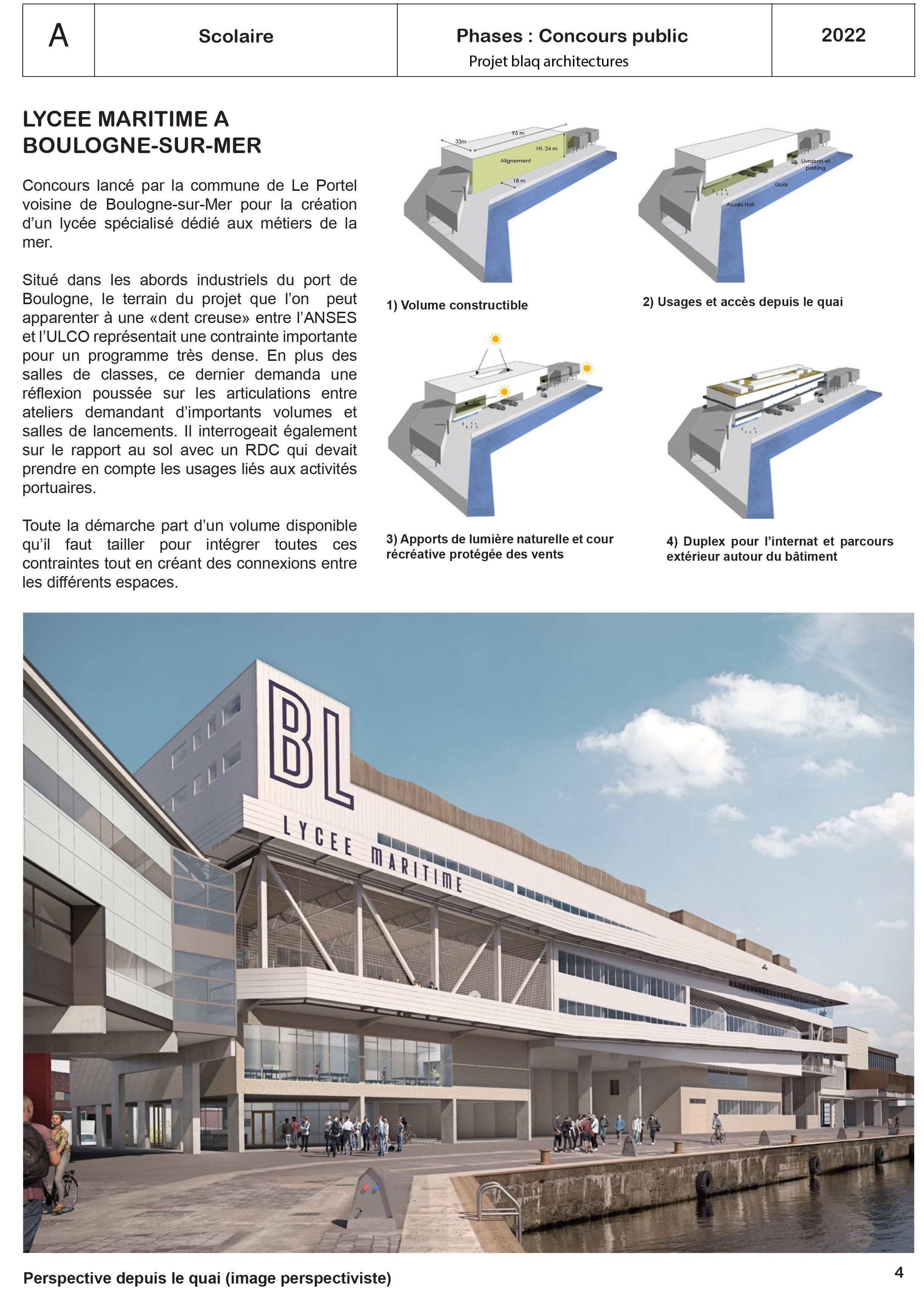

SCOLAIRE Lycée maritime - Boulogne-sur-mer - Concours public - 2022 - pages 4 à 9
Projet blaq architectures
TERTIAIRE

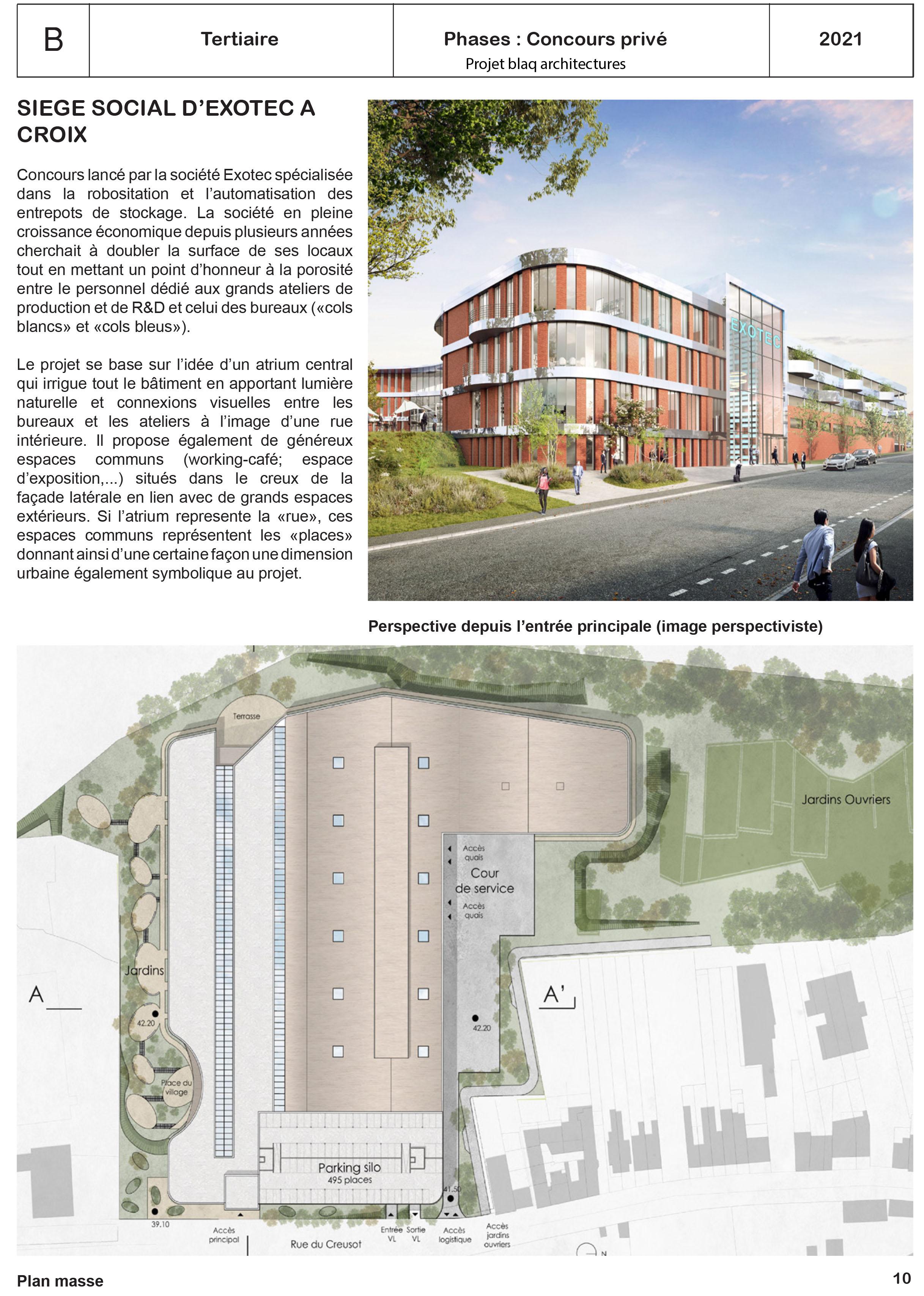

Siège social d’Exotec - Croix - Concours privé - 2021 - pages 10 à 13
Projet blaq architectures
LOGEMENTS
38 logements sociaux - Dunkerque - Faisabilité à DCE - 2023 - pages 14 à 19
Projet blaq architectures
38 logements dont 18 collectifs - Wattrelos - Faisabilité à DCE - 2023 - pages 20 à 25
Projet blaq architectures

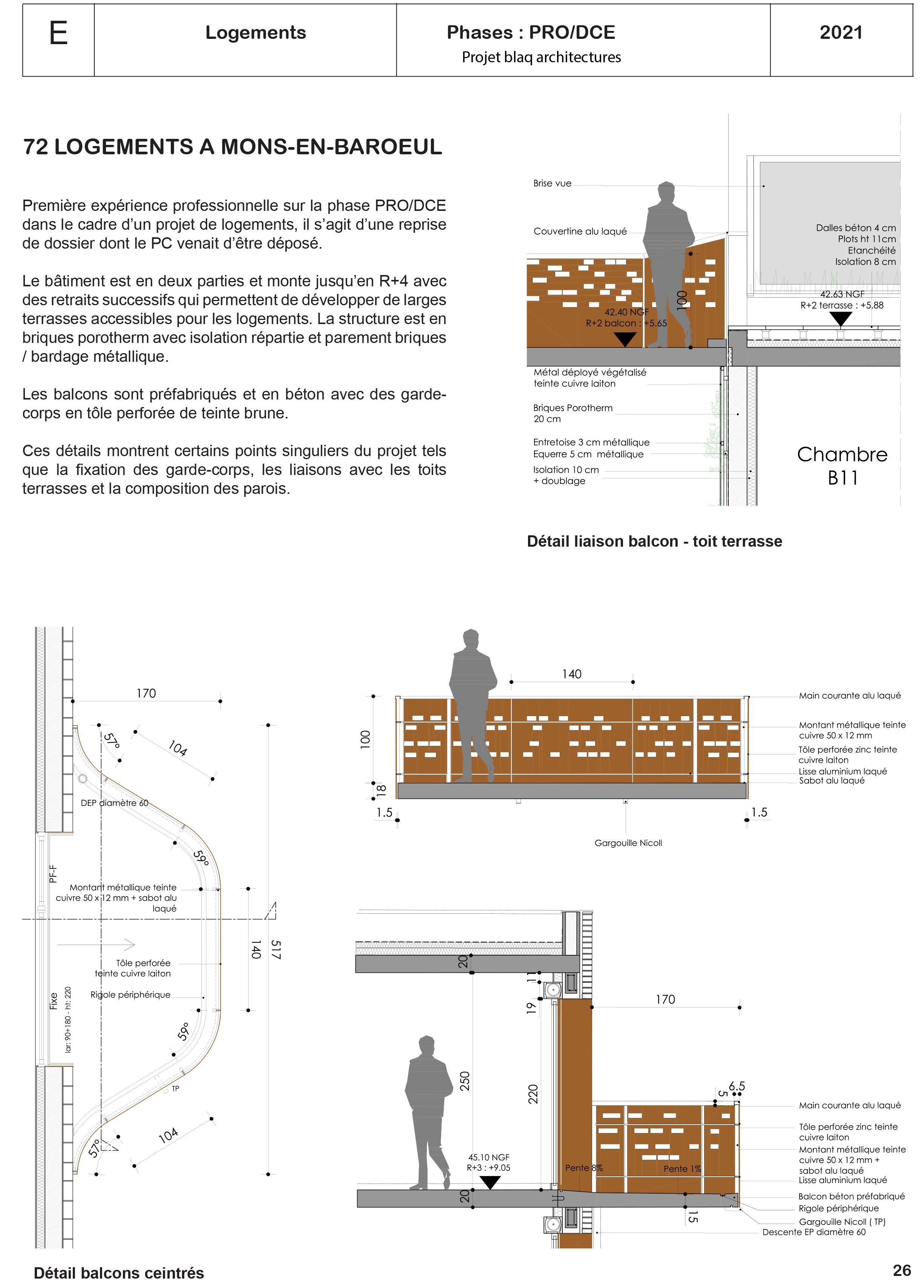

72 logements à Mons-en-Baroeul - PRO à DCE - 2020 - pages 26 à 27
Projet blaq architectures
URBANISME
Réinterpreter la mémoire du port - Rotterdam - projet PFE- 2019- pages 28 à 33
Reconnecter le front maritime - New-York - projet erasmus - 2017 - pages 34 à 39
R+4 mezzanine duplex de l’internat
R+4 logements et internat
R+3 restauration et vie scolaire
R+2 enseignement général, scientifique et formation continue
R+1 pôle pont, pôle machines 2 et salle des professeurs
Entresol salles de lancement, simulateurs et salle polyvalente
RDC pôle machines et hall

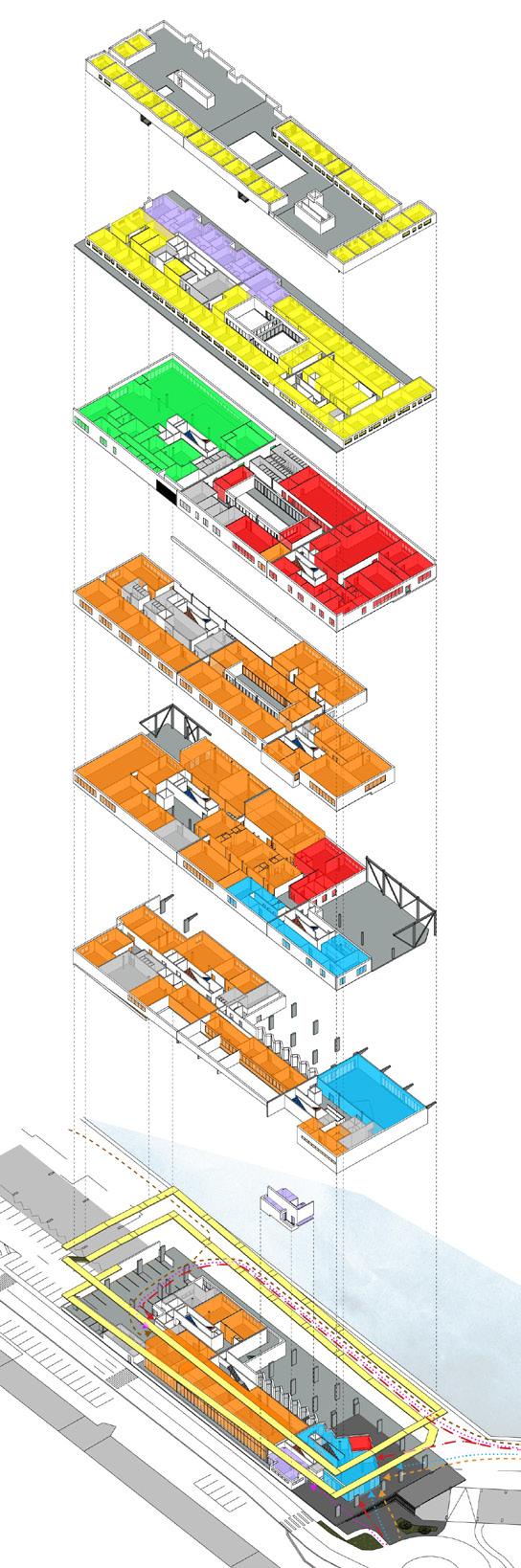

axonométrie fonctionnelle
Légende des couleurs et des flux: fonctions communes fonctions centrales enseignement internat restauration logements de fonction services généraux flux du personnel flux des habitants des logement de fonction flux des visiteurs (salle polyvalente) et "dune" flux des lycéens flux des livraisons (restauration)

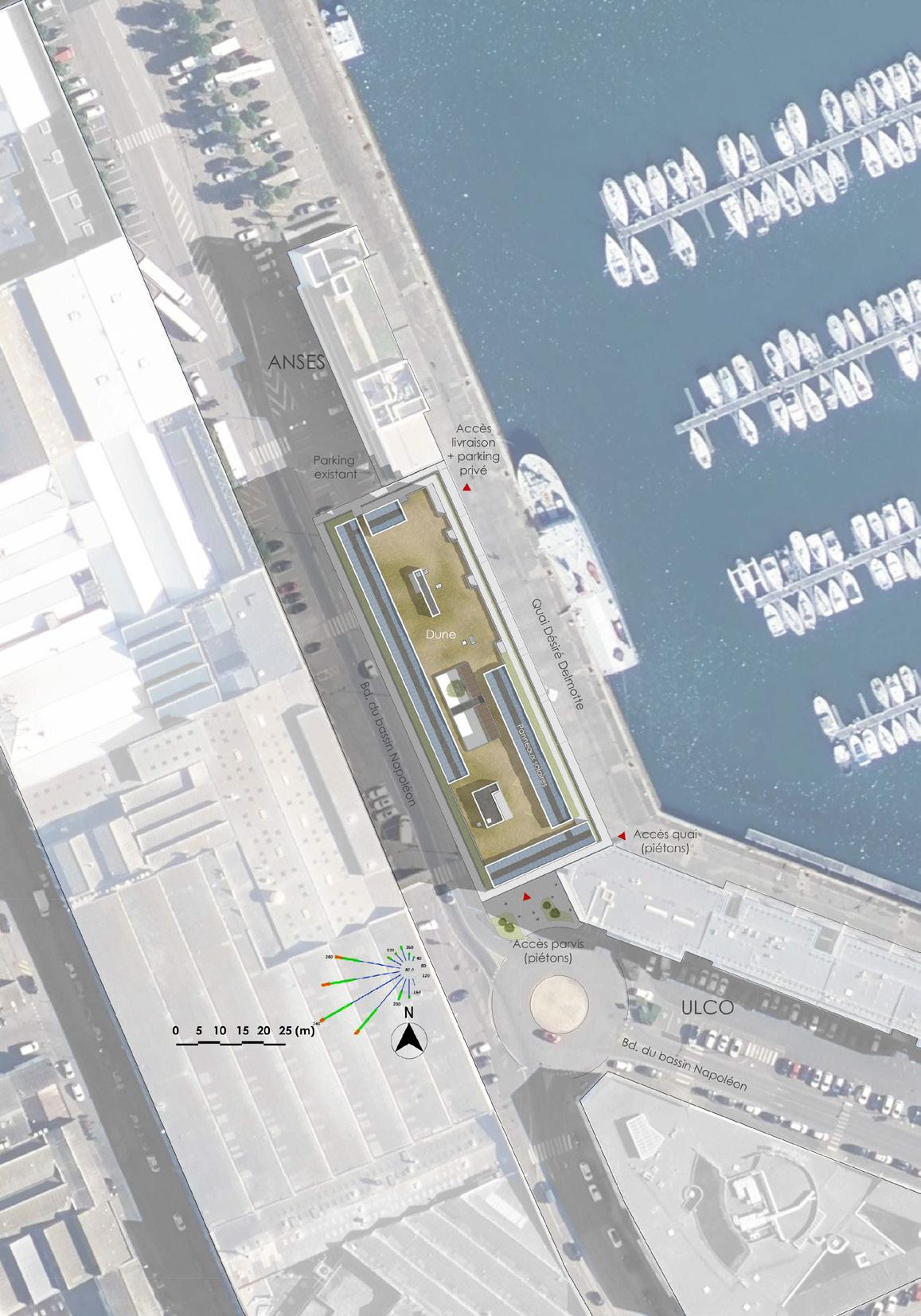

quai Désiré Delmotte
boulevard du bassin Napoléon
Perspective du patio (image perspectiviste)
Plan du R+4 - restauration / CDI / foyer / infirmerie / CPE / espaces techniques
Plan du R+5 - internat / logements privatifs

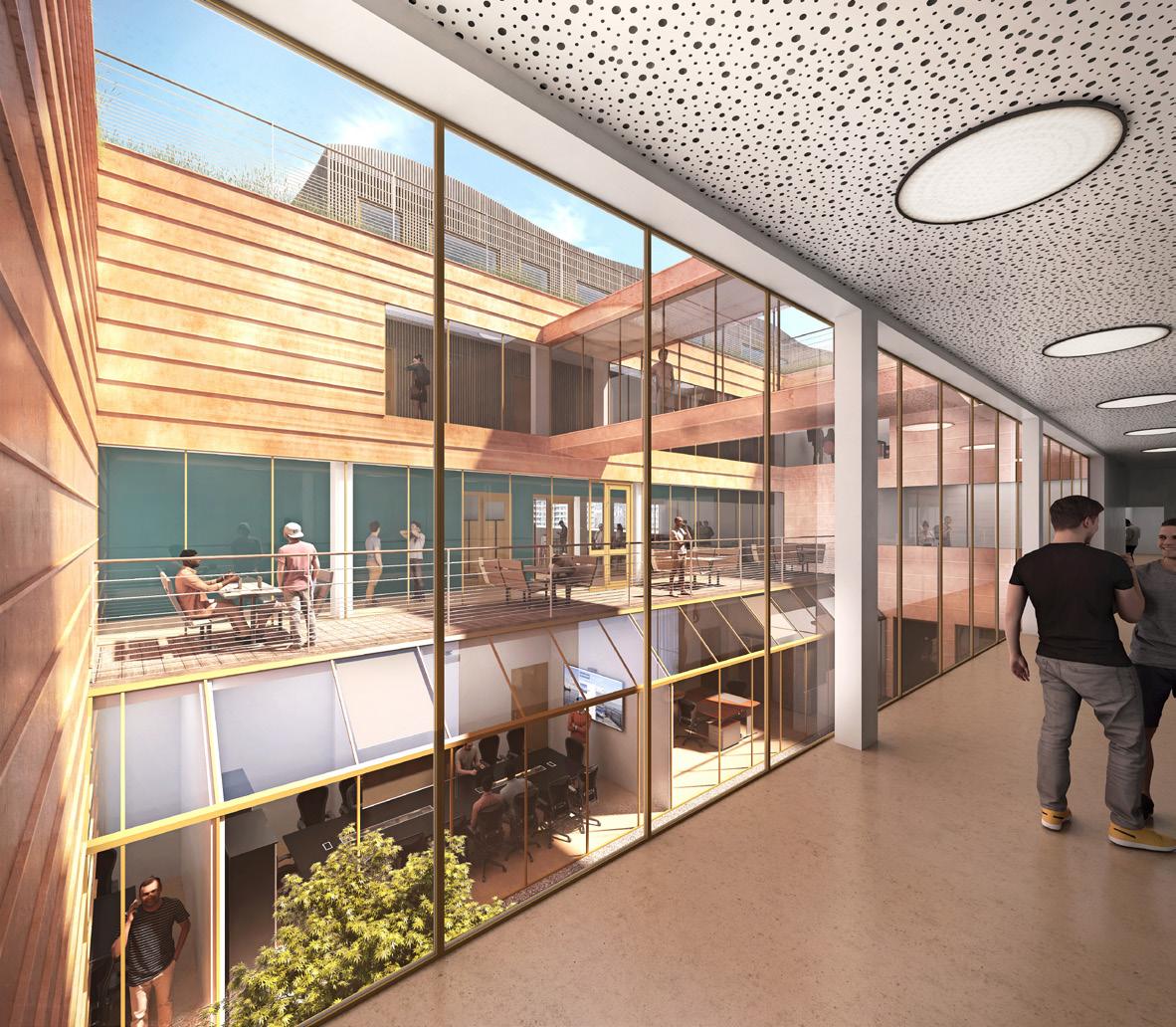

Perspective depuis l’atrium RDC (image perspectiviste)

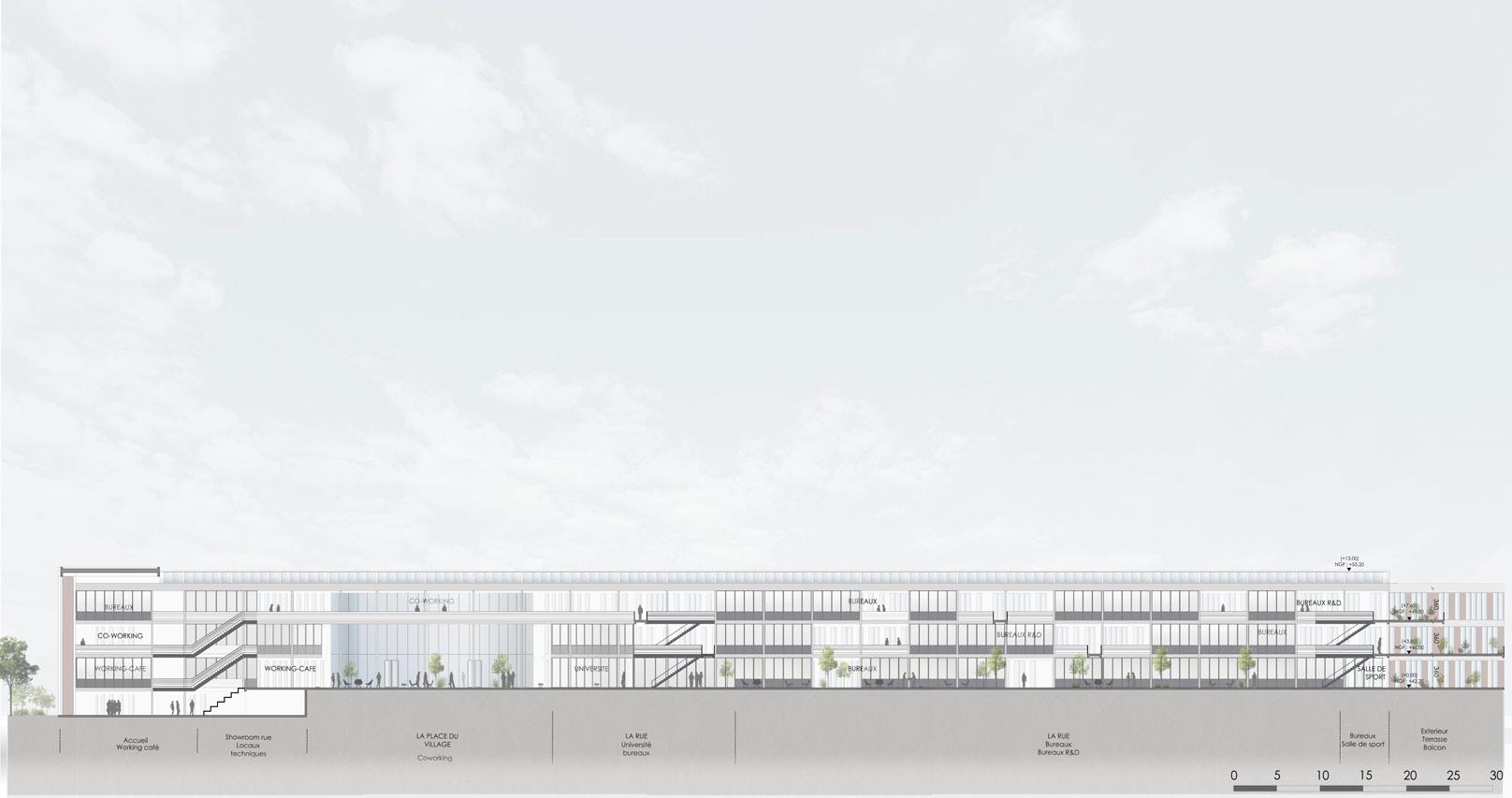

Coupe longitudinale - un parcours séquencé
Perspective depuis l’atrium R+2 (image perspectiviste)
Coupe
- principe de composition
Façade nord- accès logistique
Façade ouest - terrasse arrière
Façade sud- jardins
Façade est - entrée principale
clôture existante
Façade ouest (côté jardins privés) - bâtiment A
Façade est (côté corridor) - bâtiment A
Façade ouest
Façade ouest (côté corridor)- bâtiment B
Façade est
Façade est (côté parking lycée) - bâtiment B
Façade sud
nord
- bâtiment B
La particularité de ce projet réside également dans la volonté de la maitrise d’ouvrage de proposer des logements avec une démarche environnementale plus qualitative que ses standarts habituels.
Ainsi, le bâtiment de logements collectifs en R+2 qui fait la transition entre les maisons et le R+4 voisin est conçu avec une façade en caissons ossature bois-paille couplés à une structure poteaux-poutres béton.
Cette démarche nouvelle pour l’agence a été l’occasion de pousser la réflexion sur le détail constructif en se posant plusieurs questions comme : comment faire tenir les caissons ?
Contre-cloison
Sol souple
Ballots de paille 22cm
Comment intégrer la technique et les volets roulants? Comment gérer les étanchéités ?
Plinthe bois
Détail acrotère - 1/10e
Contre-cloison
Lattage
Couvertine
Protection étanche
Contre-lattage
Wetguard
Bardage métallique teinte brune
ceinture
Etanchéité
Boîte à eau
Panneau fibre-ciment
Fibres
Isolation
Adhésif butyle
Détail liaison plancher
Dalle béton 22cm + sol souple
Sol caillebotis
Poutre UPN 18cm
Vapourblock
Fixations en acier galvanisé (tiges filetées, écrous)
Membrane en attente sur béton
Goussets en acier galvanisé soudés sur IPE 300 & platines
ceinture péripherique caisson LC 45x220
Contre-cloison
Lattage
Contre-lattage
Profilé en acier galvanisé (IPE 300)
Membrane
Adhésif étanchéité à l'air
Coffret VR
Détail acrotère - 1/10e
Détail de l’acrotère
Détail accrochage balcon (mi-travée)- 1/10e
Détail liaison
Bardage métallique teinte brune
Fibres de bois 5 cm
Etanchéité
Ballots de paille 22 cm
Contre-cloison
Vapourblock
Plinthe bois
Dalle béton 22cm + sol souple
Seuil PMR
Dalle béton
Profil casse-goutte
Adhésif étanchéité à l'air ceinture péripherique caisson LC 45x220 +Rupture capillaire
Comment gérer les ponts thermiques avec les balcons?
Dalle béton 20cm Plaquettes briques sur lattage Etanchéité HPV anti UV Fibres de bois 5cm
Isolant 20 +8cm + enduit hydrofuge
Planche bois Graviers
Géotextile
Isolant 20cm
Détail liaison plancher bas (terrasse) - 1/10e plancher bas - 1/10e
Profil casse-goutte
Etanchéité
Sol caillebotis
Poutre UPN 18cm
Fixations en acier galvanisé (tiges filetées, écrous)
Goussets en acier galvanisé soudés sur IPE 300 & platines
Détail accrochage balcon (mi-travée)- 1/10e
Géotextile
Isolan PSE ou PU 20cm Sol souple Dalle béton 20cm
Profilé en acier galvanisé (IPE 300)
Membrane étanchéité à l'air
ceinture péripherique caisson LC 45x220
Adhésif étanchéité
Tirant
Détail plancher R+1 - entrée extérieure - 1/10e
Détail accrochage balcon (extrémité) - 1/10e
Détail de la fixation des balcons métalliques
Détail accrochage balcon (extrémité) - 1/10e
faitâges
Plan étage - maisons individuelles
Coupe BB' - Maisons A - 1/50e Coupe BB' - Maisons B - 1/50e
Châssis PVC plaxés teinte blanche double vitrage Ht : 120 Ebrasements ext tôle dito façade Linteau tôle dito façade Appui béton Coffre volet roulant isolé
Serrurerie teinte grise
Unité extérieure PAC Bardage métallique +cogebloc 20 + isolant 10 + doublage 1 Gouttière zinc
Couvertine alu laqué
Planelle isolante cogebloc
Béton 20+Isolant PU 15cm +Isolant Fibra 5cm + doublage Sol souple
Plaquettes briques collées +cogebloc 20 + isolant 10 + doublage 1
Fondations suivant études de sol
Toiture végétalisée sur bac acier
Pannes bois Charpente bois
Gouttière PVC Chevron bois
Briques à bancher épaisseur 20 cm + enduit
Planelle isolante
Isolation 10 cm + doublage
Linteau porotherm + chaînage béton
Rail Halfen
Ebrasements zinc teinte cuivre
Appui et linteau zinc teinte cuivre
Menuiseries PVC teinte bois
All : 100 Ht : 120
Lisse garde-corps métallique
Couvertine aluminium laqué
Parement brique
Isolation 10 cm + doublage
Briques à bancher épaisseur 20 cm + enduit
Briques porotherm 20 cm
Planelle isolante
Isolation 10 cm + doublage
Isolation 10 cm + doublage
Linteau porotherm + chaînage béton
Linteau porotherm + chaînage béton
Rail Halfen
Rail Halfen
Ebrasements zinc teinte cuivre
Ebrasements zinc teinte cuivre
Appui et linteau zinc teinte cuivre
Appui et linteau zinc teinte cuivre
Menuiseries PVC teinte bois
Menuiseries PVC teinte bois
All : 100 Ht : 120
All : 100 Ht : 120
Isolation 10 cm + doublage
Isolation 10 cm + doublage
Briques porotherm 20 cm
Parement brique
Planelle isolante
isolante
Isolation 10 cm + doublage
Isolation sous-face 12 cm
Rail Halfen
Linteau porotherm + chaînage béton
Rail Halfen
Ebrasements zinc teinte cuivre
Appui et linteau zinc teinte cuivre
Menuiseries PVC teinte bois
All : 100 Ht : 120
Lisse garde-corps métallique
Couvertine aluminium laqué
Parement brique
Planelle isolante
Isolation 10 cm + doublage
Linteau porotherm + chaînage béton
Rail Halfen
Ebrasements zinc teinte cuivre
Appui et linteau zinc teinte cuivre
Menuiseries PVC teinte bois
All : 100 Ht : 120
Isolation 10 cm + doublage
Briques porotherm 20 cm
Isolation 10 cm + doublage
Linteau porotherm + chaînage béton
Ebrasements zinc teinte cuivre
Appui et linteau zinc teinte cuivre
Menuiseries PVC teinte bois
All : 100 Ht : 120
Isolation 10 cm + doublage
Parement brique
Planelle isolante
Isolation sous-face 12 cm
Halfen
Isolation 10 cm + doublage
Parement brique
Dalles béton 4 cm + Plots
REINTERPRETER LA MEMOIRE DU PORT DE ROTTERDAM
Rotterdam est la plus importante ville-port d’Europe. Depuis les années 1930, le port connait un développement exponnentiel qui pousse la Ville à se développer suivant une double dynamique. Le port s’étend de plus en plus vers la mer laissant au passage des friches industrialo-portuaires que la Ville reconquiert au fûr et à mesure des années. Le projet s’intéresse à la prochaine étape de cette expansion qu’est le port de Waalhaven.
Le projet s’est décliné en plusieurs temps et a été réalisé en groupe réunissant 3 architectes et 2 paysagistes.
Schéma d’analyse du fontionnement actuel du quai

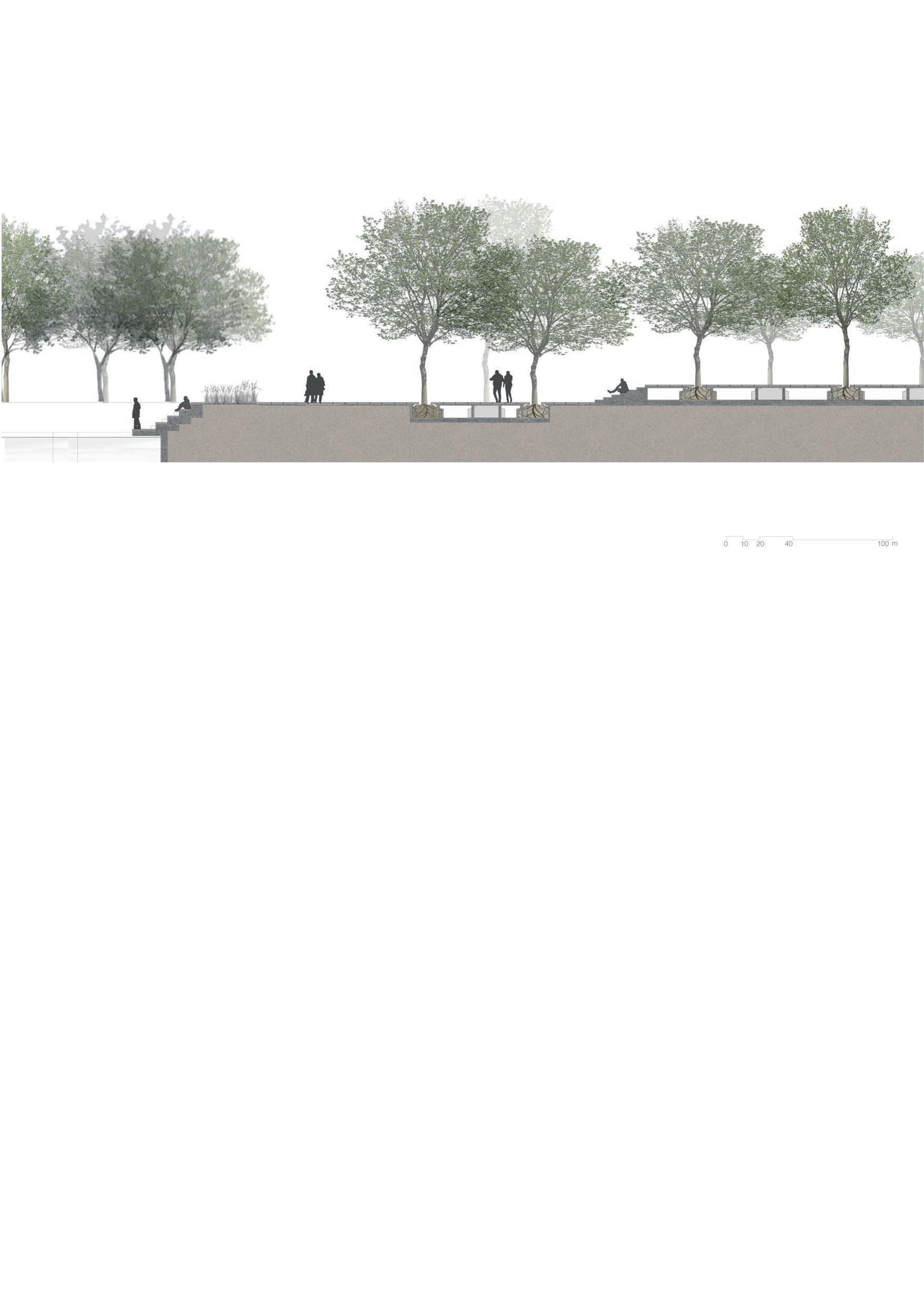

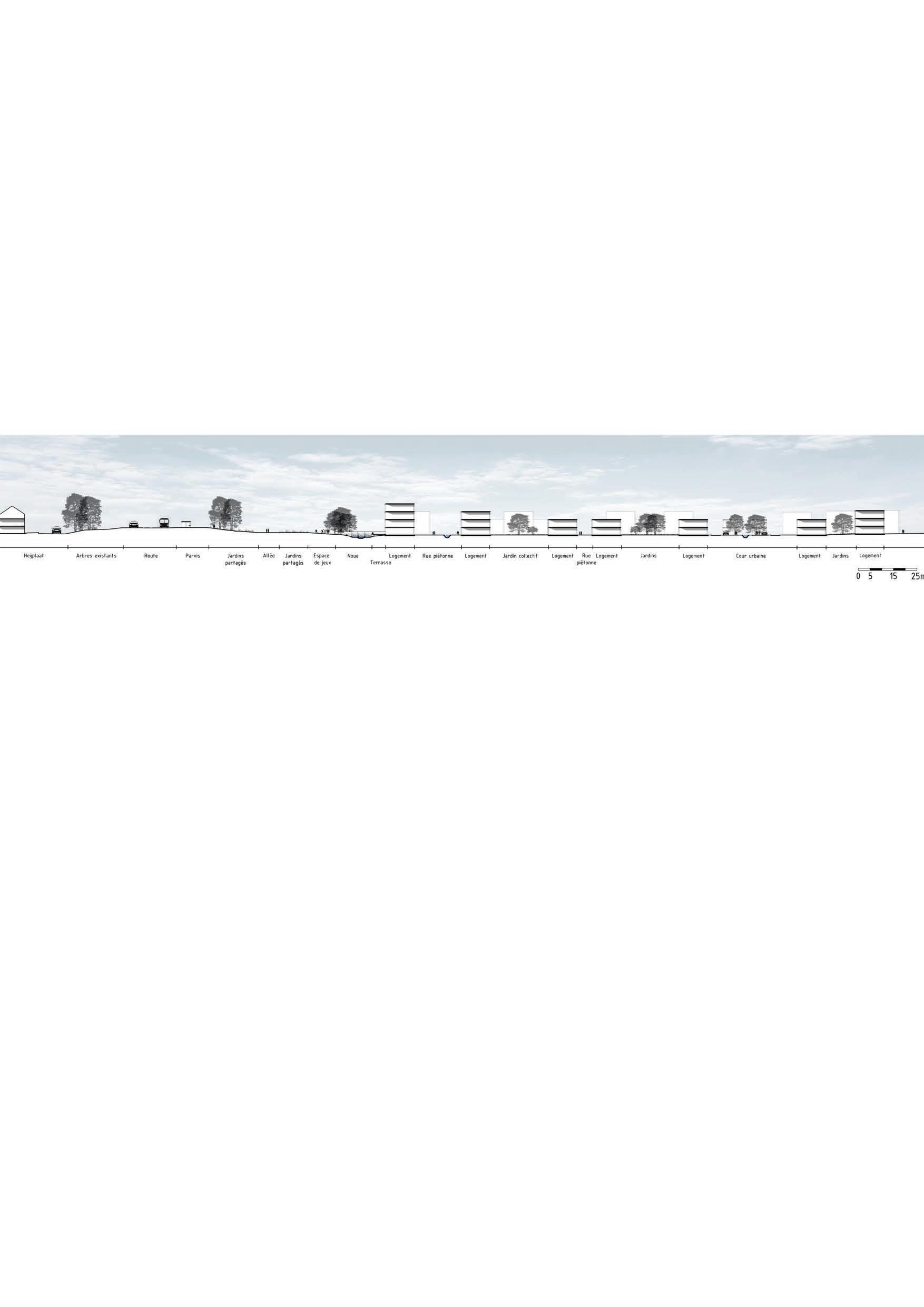

Coupes paysagères

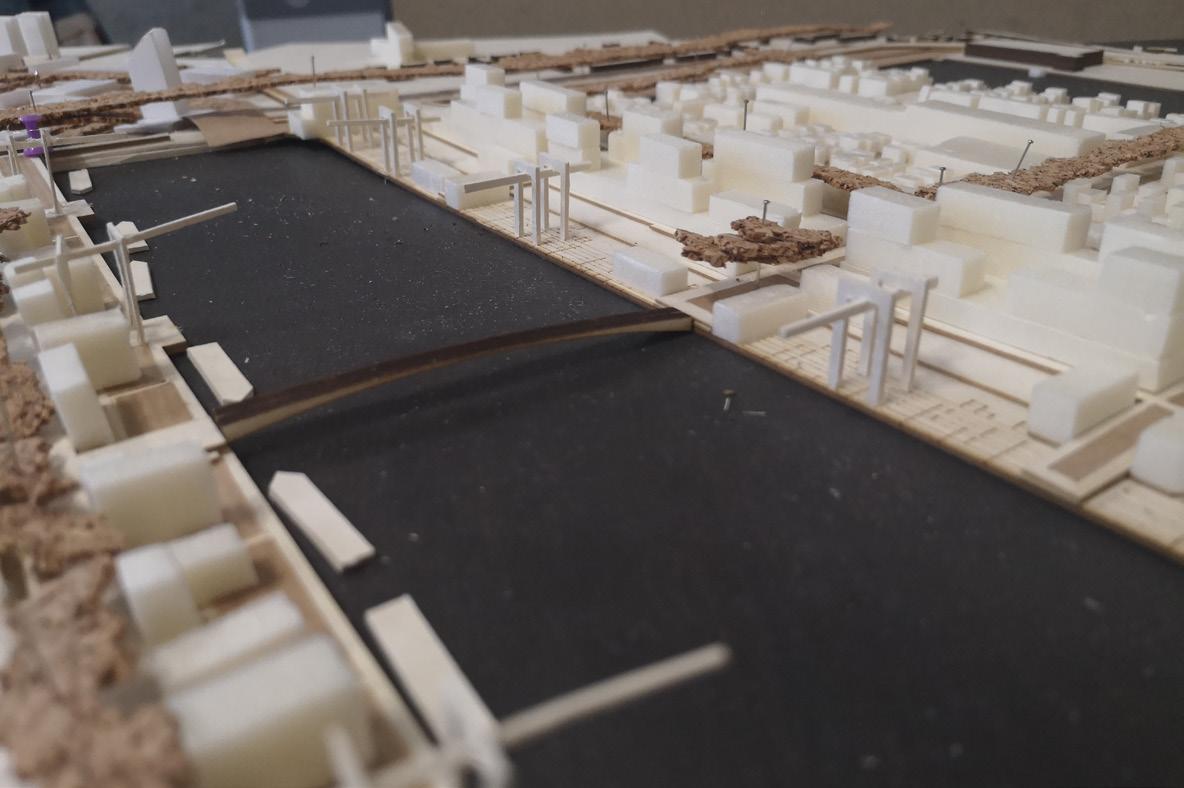

Maquette au 1/500e

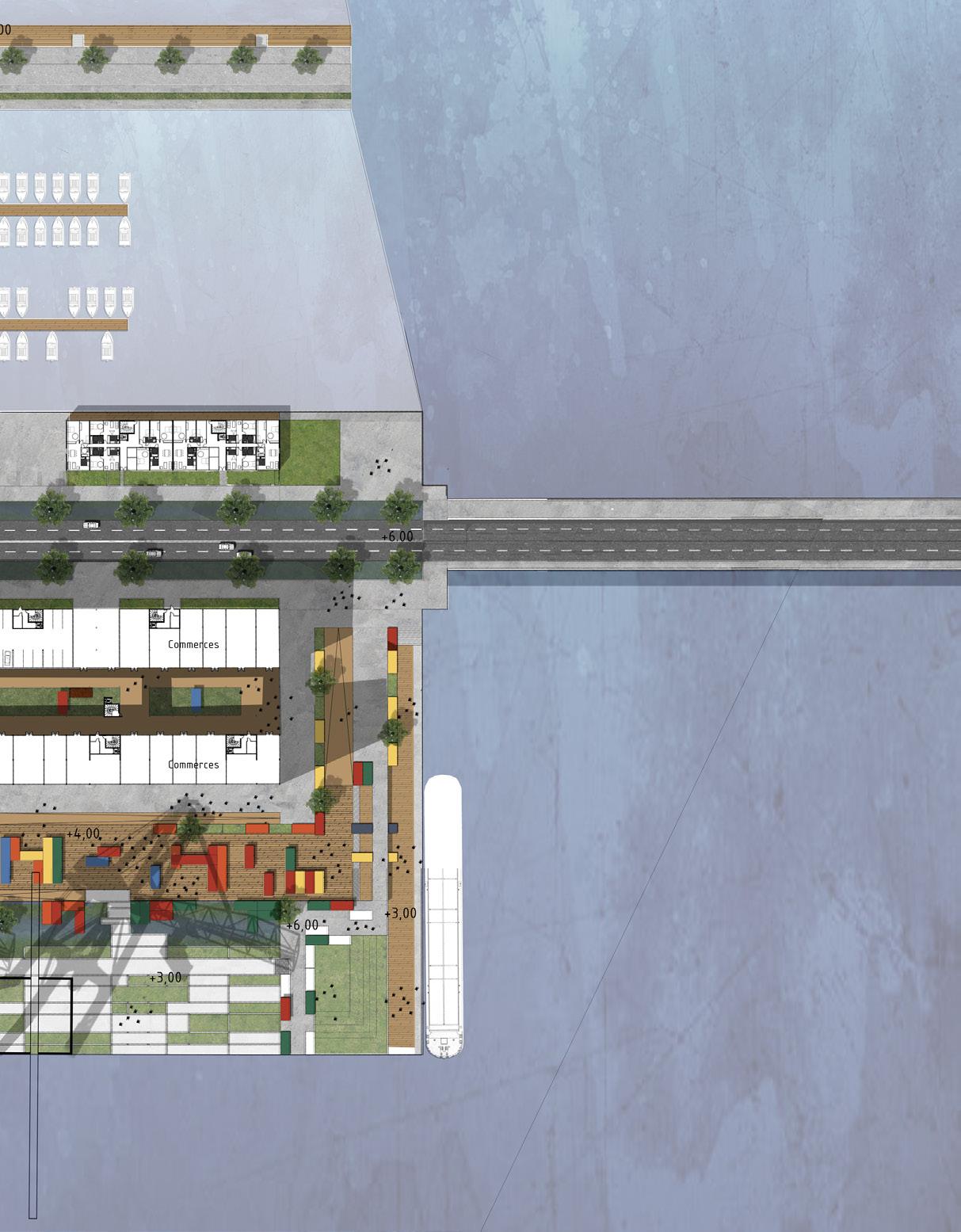

La partie sud-est du quai est celle étant le plus en lien avec l’échelle «monumentale» du port. Elle constitue un seuil qui marque l’entrée dans le quartier depuis le quai voisin plus au sud.
Cet espace est divisé en plusieurs bandes correspondant aux différentes étapes de déchargement des conteneurs. Les imposantes grues qui ponctuent le bord du quai sont conservées afin de mettre en scène le passage sur le quai tout en valorisant l’espace public.
Le bâti reprent l’organisation des conteneurs soit en se disposant de manière parallèle au bord du quai pour former «un seuil épais» soit en se greffant à des axes perpendiculaires menant à l’intérieur du quai.

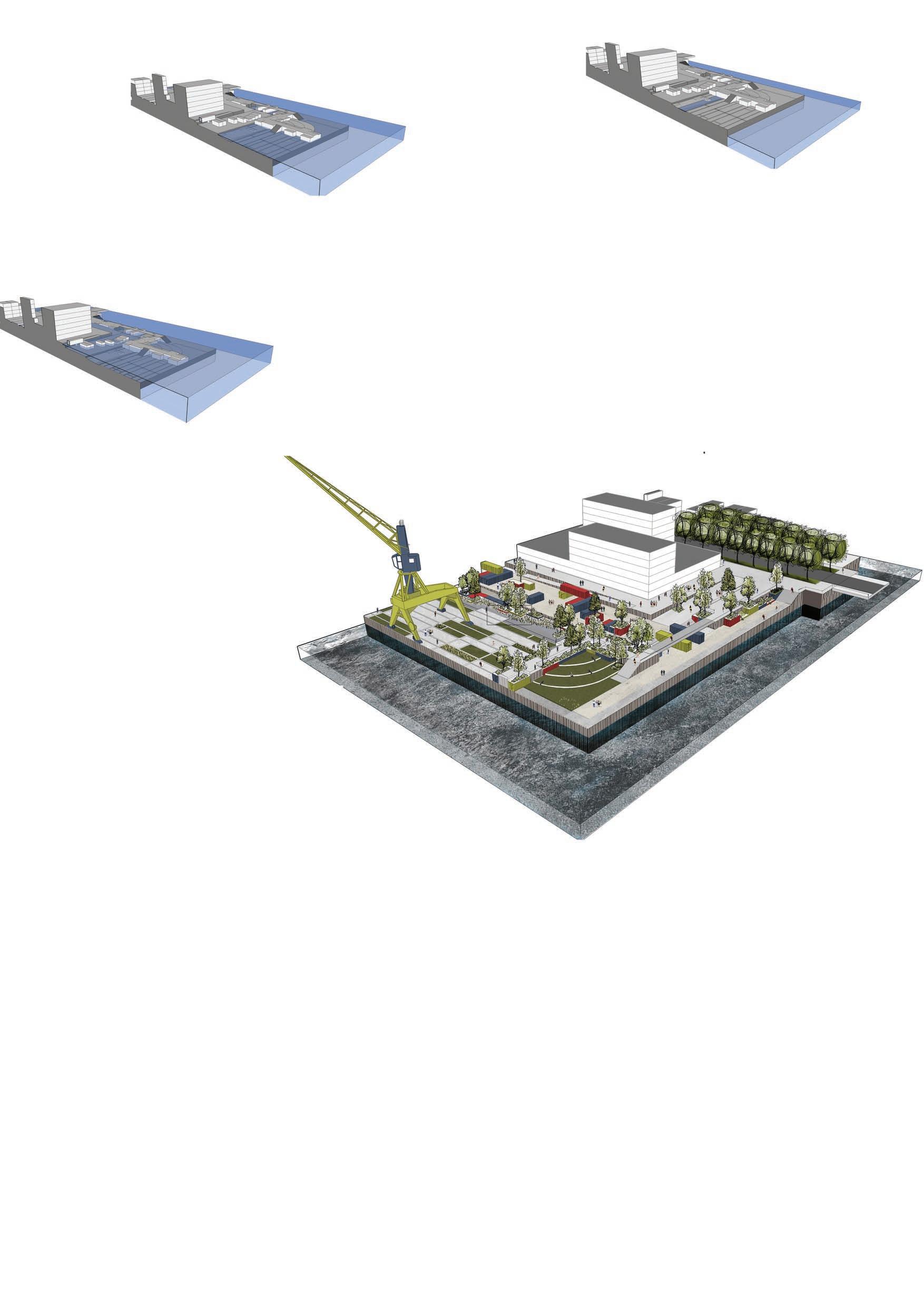

La gestion des inondations était une thématique importante à traiter pour ce sujet. Pour y répondre, les différentes bandes qui constituent cette partie du quai sont construites sur différents niveaux permettant ainsi de créer des espaces publics variant au rythme des inondations.
Niveau d’origine
Au rythme des inondations
Crue décennale
Crue Centenale
RECONNECTER LE FRONT MARITIME DE NEW-YORK
Projet d’urbanisme réalisé dans le cadre de mon erasmus dans le domaine «Città e paesaggio». Le travail s’est fait en groupe de 5 étudiants et abordait 3 thématiques: urbanisme, paysage et transports.
Le front maritime du quartier de Sunset Park à New-York est marqué par des friches industrielles qui servaient autrefois à l’entreposition d’armes. Le tissu urbain existant du quartier reprend la grille orthogonale de la plupart des villes américaines.
Cependant, le quartier est marqué de nombreuses ruptures qui mettent fin à cette dernière au niveau des friches.
Schémas d’intention
Axonométrie des nouveaux îlots
L’idée du projet consiste à s’appuyer sur cette grille pour recréer du lien entre le front maritime et l’intérieur du quartier. Le front maritime est ponctué de quelques bâtiments signaux comme l’Army Terminal qui servent de support à la création de grands axes. Pour rester dans la continuité du tissu urbain existant, la forme de lîlot est repris jusqu’à la 1st avenue.
Le tissu urbain se fragmente au fûr et à mesure qu’on approche de l’eau afin de libérer des espaces de rencontres et de promenade. Le parc situé sur le front maritime a fait l’objet d’une reflexion approfondie et s’inspire du Memorial Park de New-York. Les arbres (érables) sont utilisés comme des modules et permettent de jouer avec une alternance de densité où les feuillages des arbres servent de couverture.
Zoom sur le parc du waterfront
Perspective des abords des voies ferrées
Perspective depuis la jetée
