Session: ARC2011, Thomas Balaban Durée du projet: 8 semaines
Travail: En équipe avec Nathascha Phung

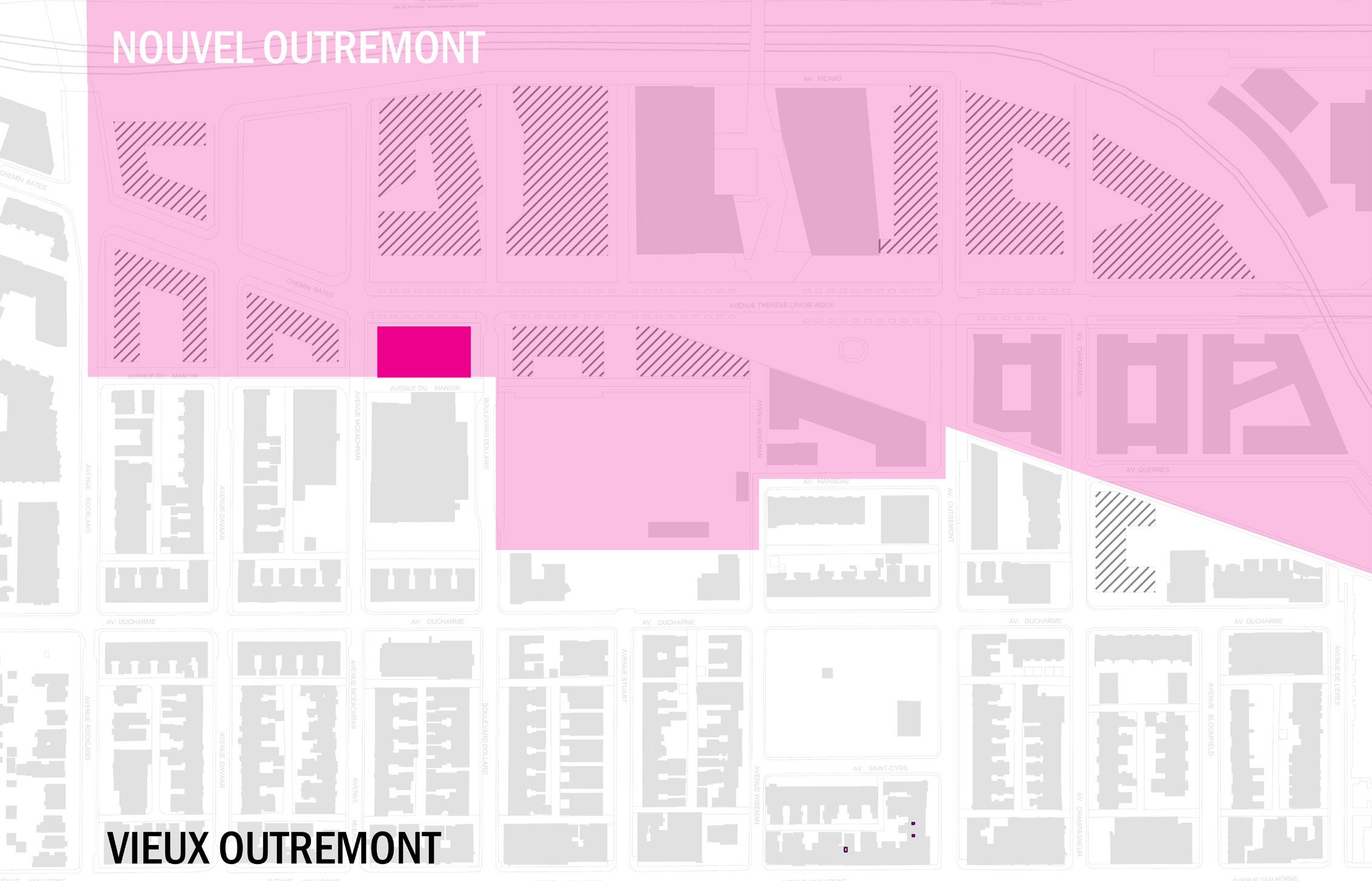

Le projet naît du contraste entre les deux quartiers adjacents du site, le Nouvel-Outremont ainsi que le Vieux-Outremont. Nous avions été grandement inspirés par le premier exercice, qui était d’analyser le paysage urbain : cela inclut la végétation, la matérialité et les ambiances. Le Nouvel-Outremont se caractérise par la présence d’imposants bâtiments institutionnels. L’ambiance froide de ce secteur est justifiée par les couleurs et les matériaux choisis. En effet, on remarque une palette de couleurs assez claires, tournant autour du blanc, du bleu et du gris. Le Vieux-Outremont, qui regroupe plusieurs secteurs, possède une ambiance tout à fait contraire. Ses couleurs sont beaucoup plus chaudes en raison de la grande présence de la brique rouge. Une allure plus accueillante y est alors émise.

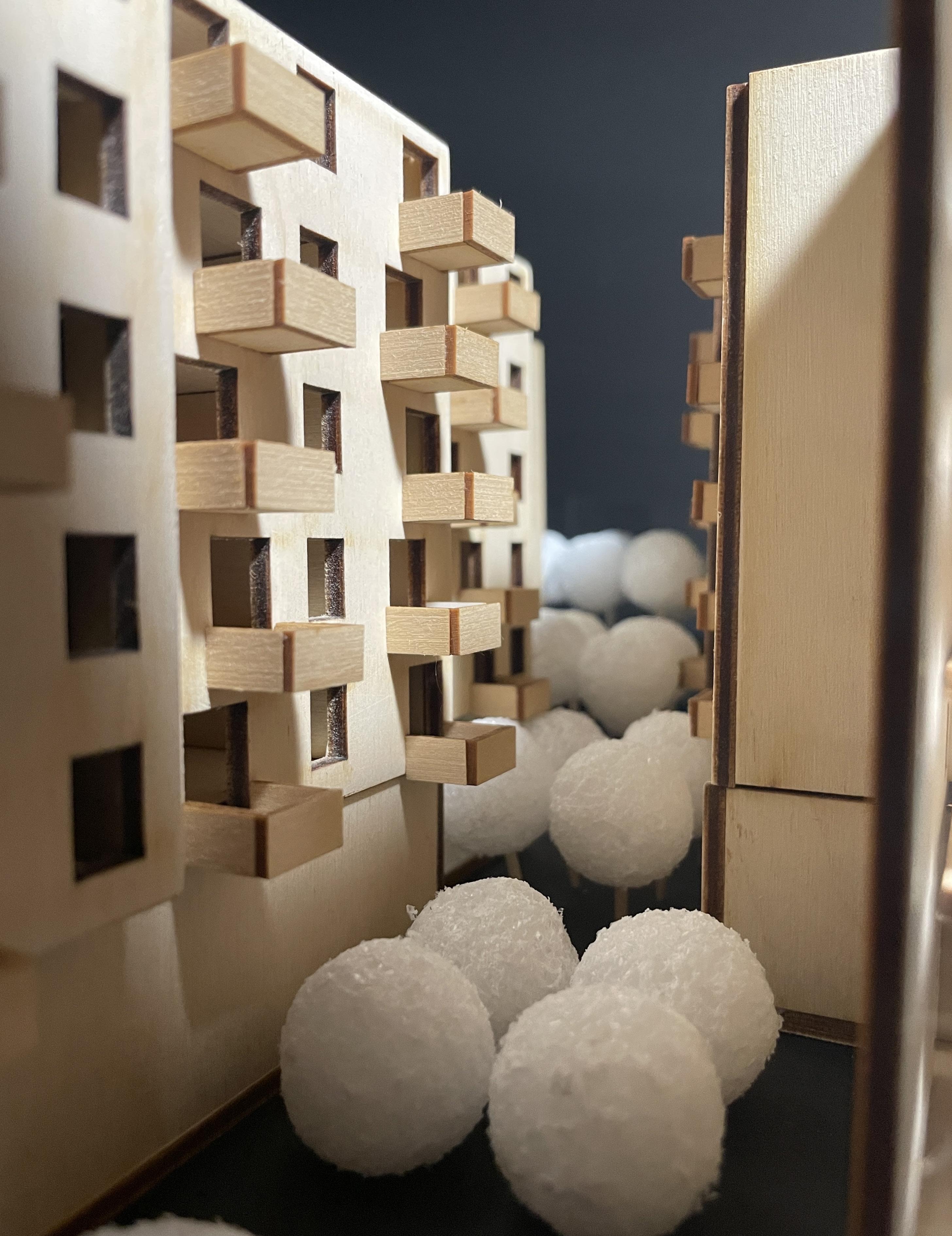

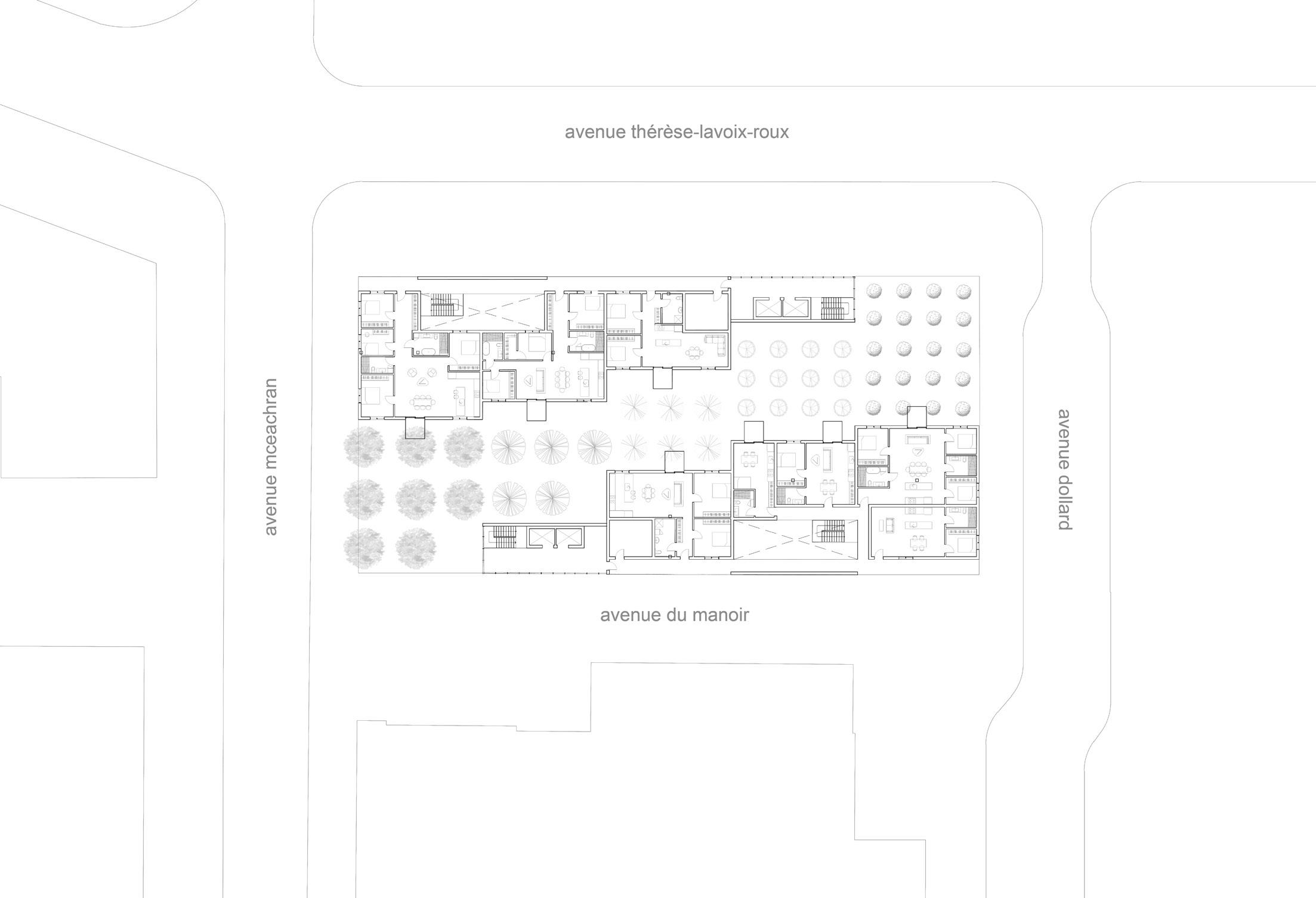

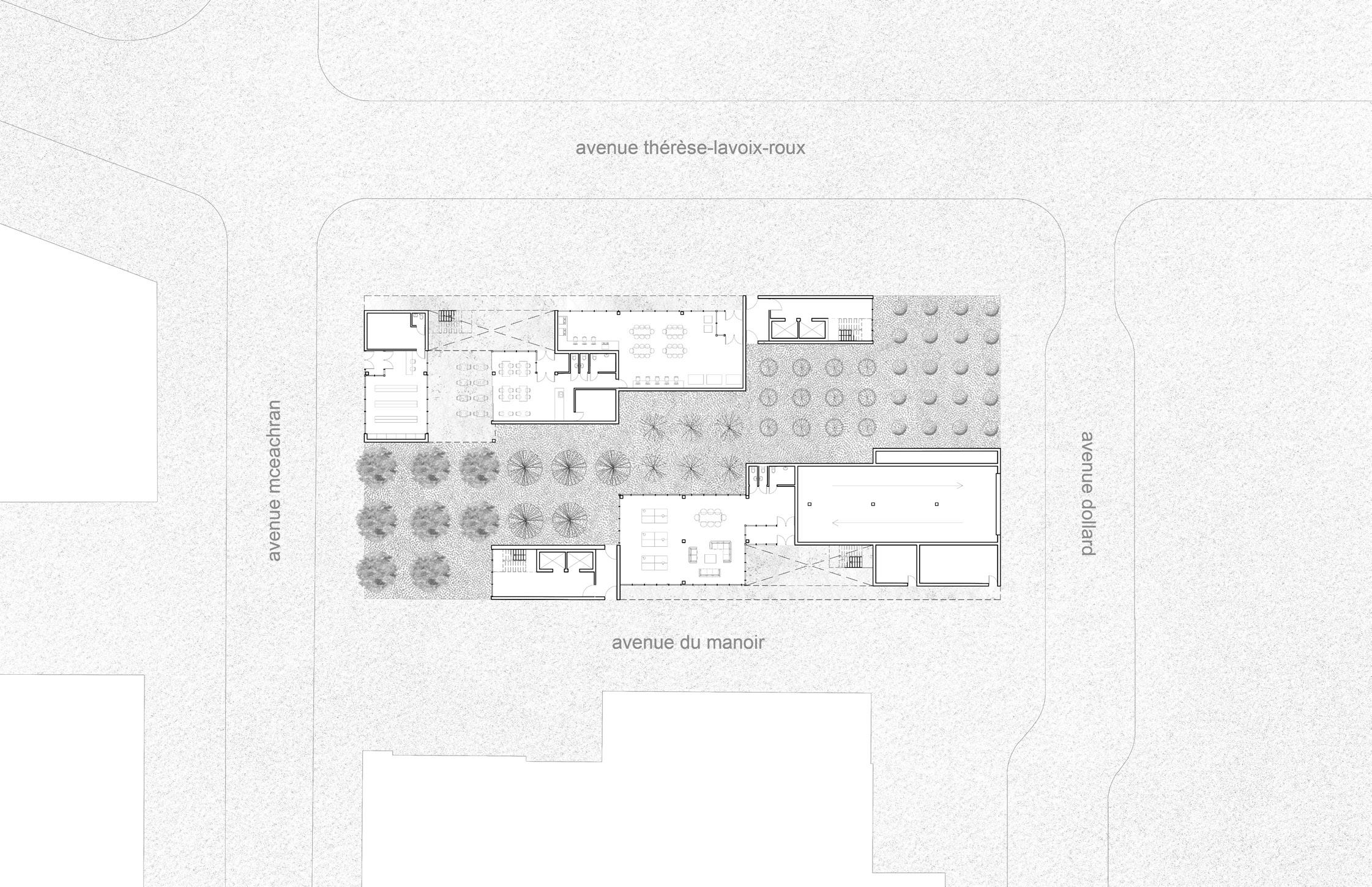

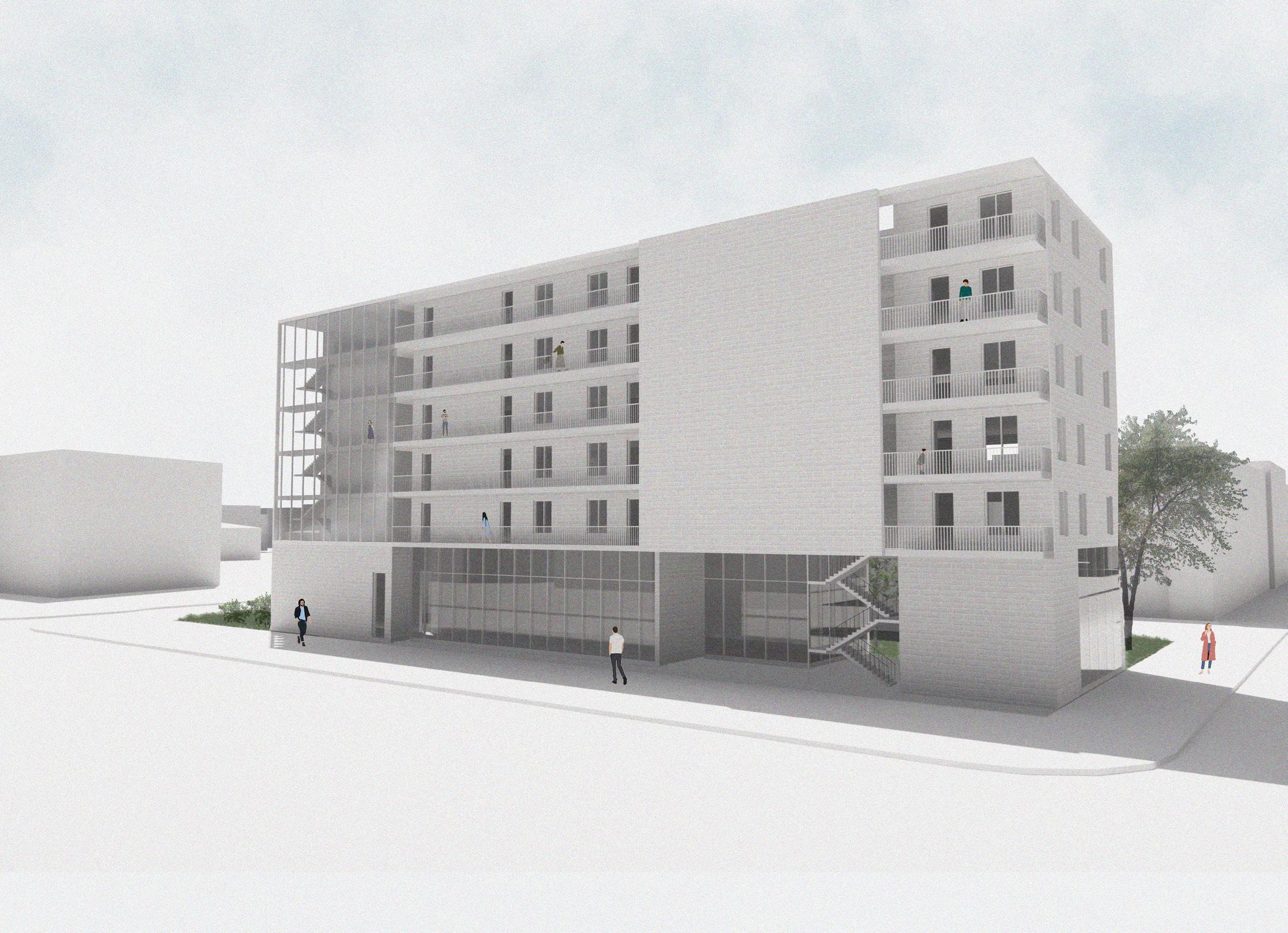

Le concept de base était de créer une vue à travers le projet qui donnerait sur le campus MIL, une figure iconique du quartier en développement et une vue sur le secteur Ducharme. Nous avons créé une diagonale, un passage qui relie les deux secteurs ensemble. Ce passage vient donc diviser le terrain en deux, créant ainsi deux volumes. Ces derniers sont lisses à l’extérieur et dénivelé à l’intérieur de la diagonale. Cette dénivellation est dictée par une trame qui vient diviser le site en cinq parties égales. Il y a donc la présence de cinq cours. Les formes des volumes suivent aussi des ellipses qui modifient la profon-

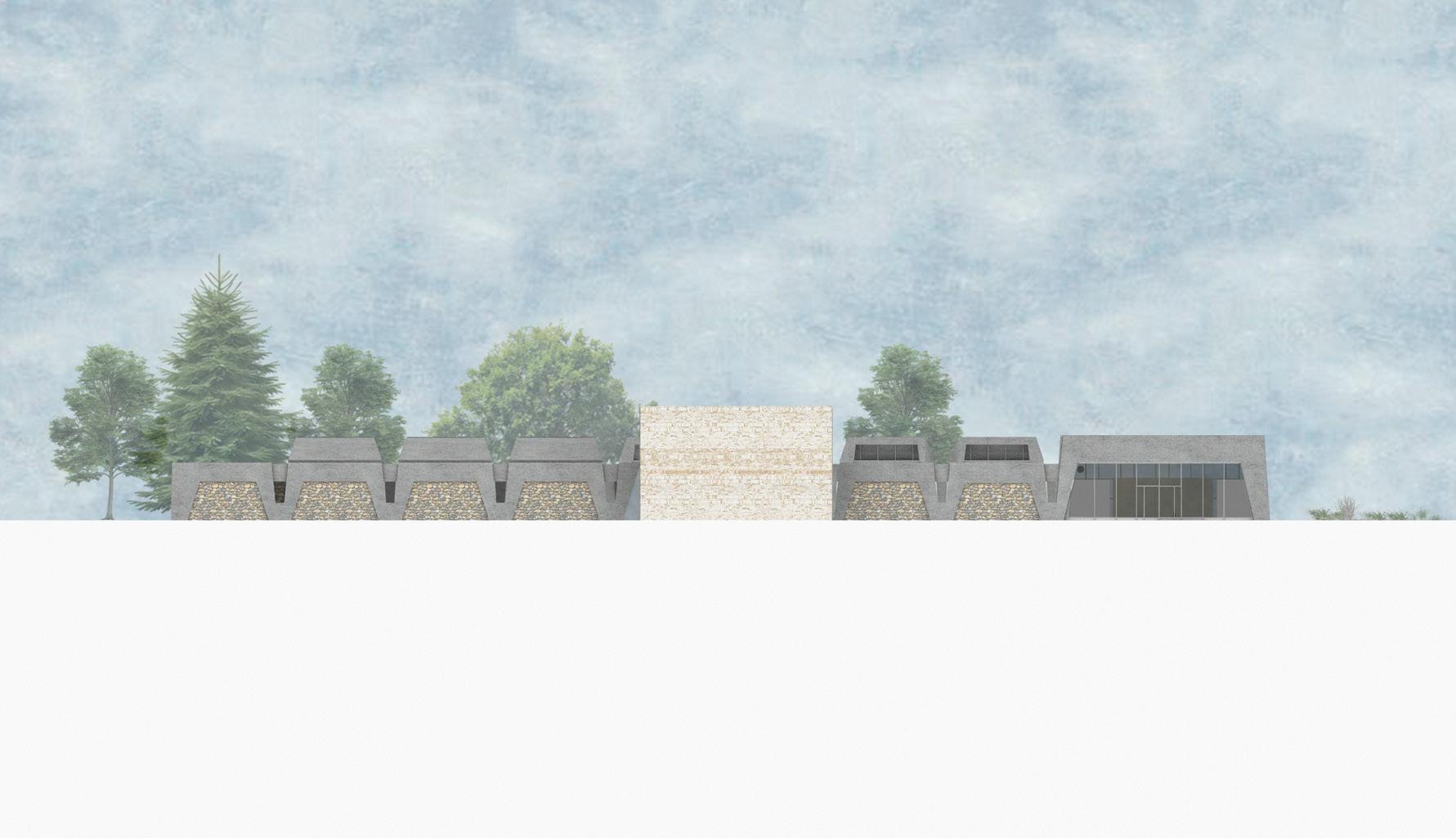

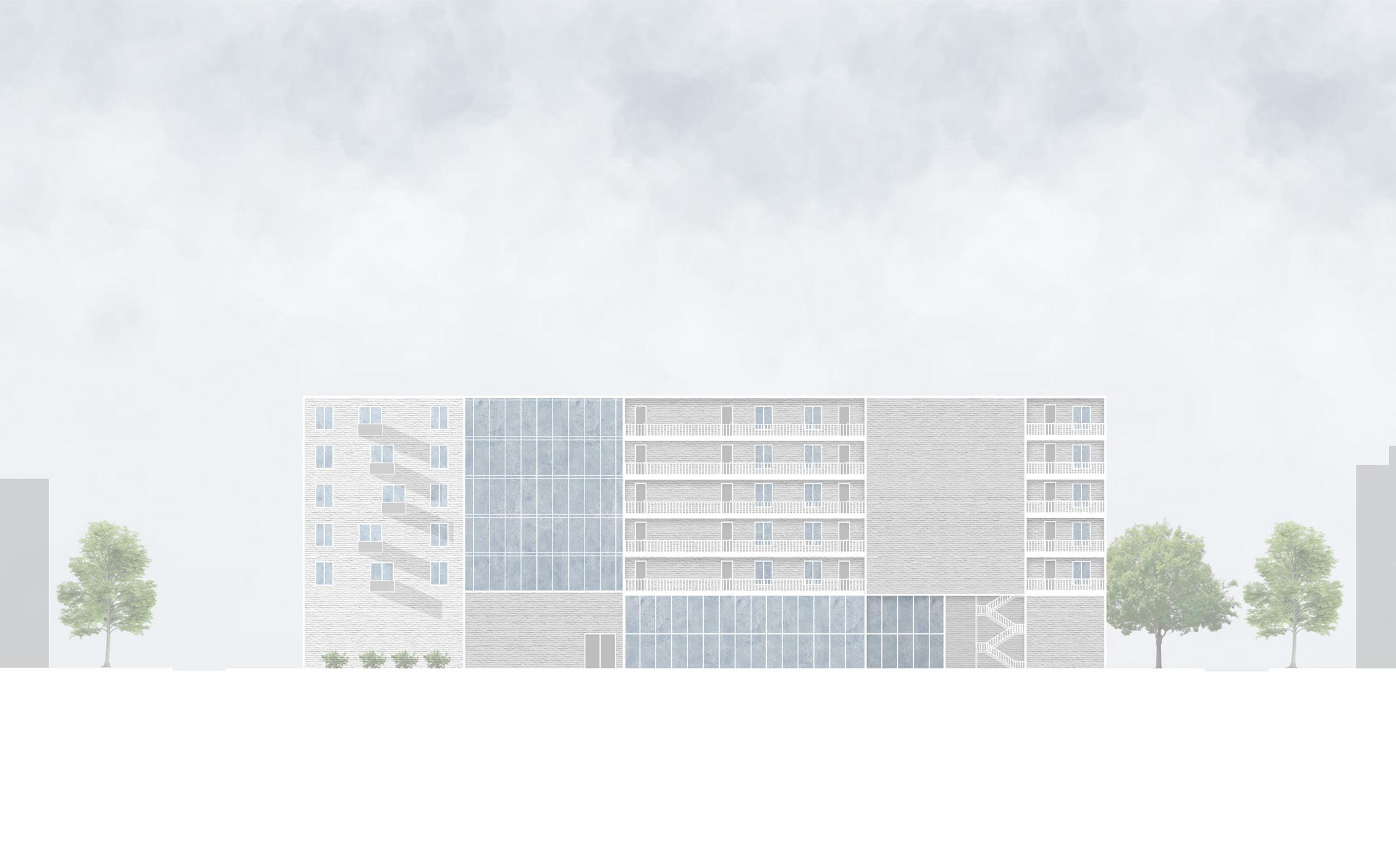

Élévation sur Avenue Thérèse-Lavoix-Roux
GIRATIONS
Session: ARC2012, Sébastien St-Laurent
Durée: 10 semaines
Travail: En équipe de 2, avec Jean-Christophe Thériault

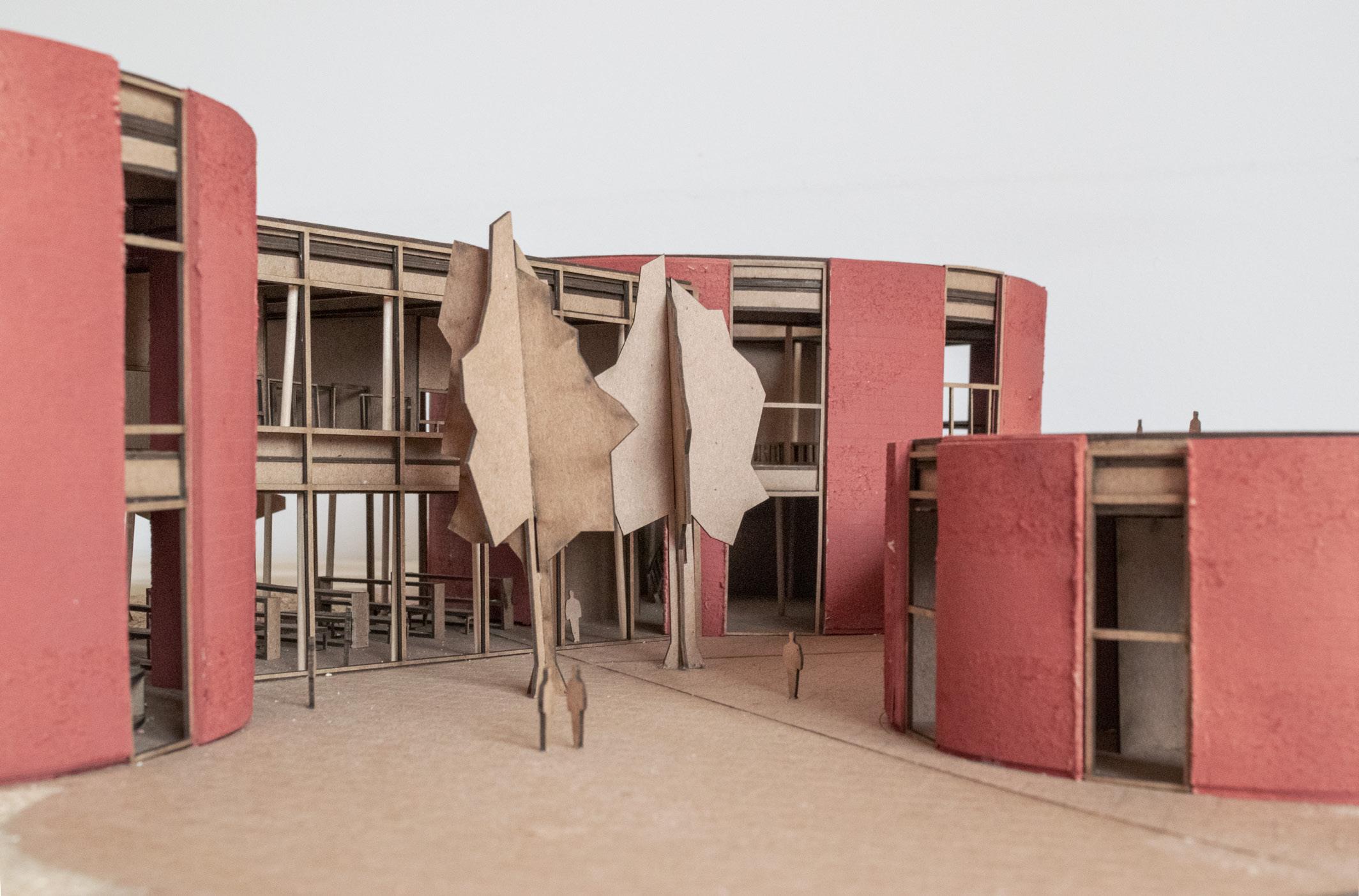

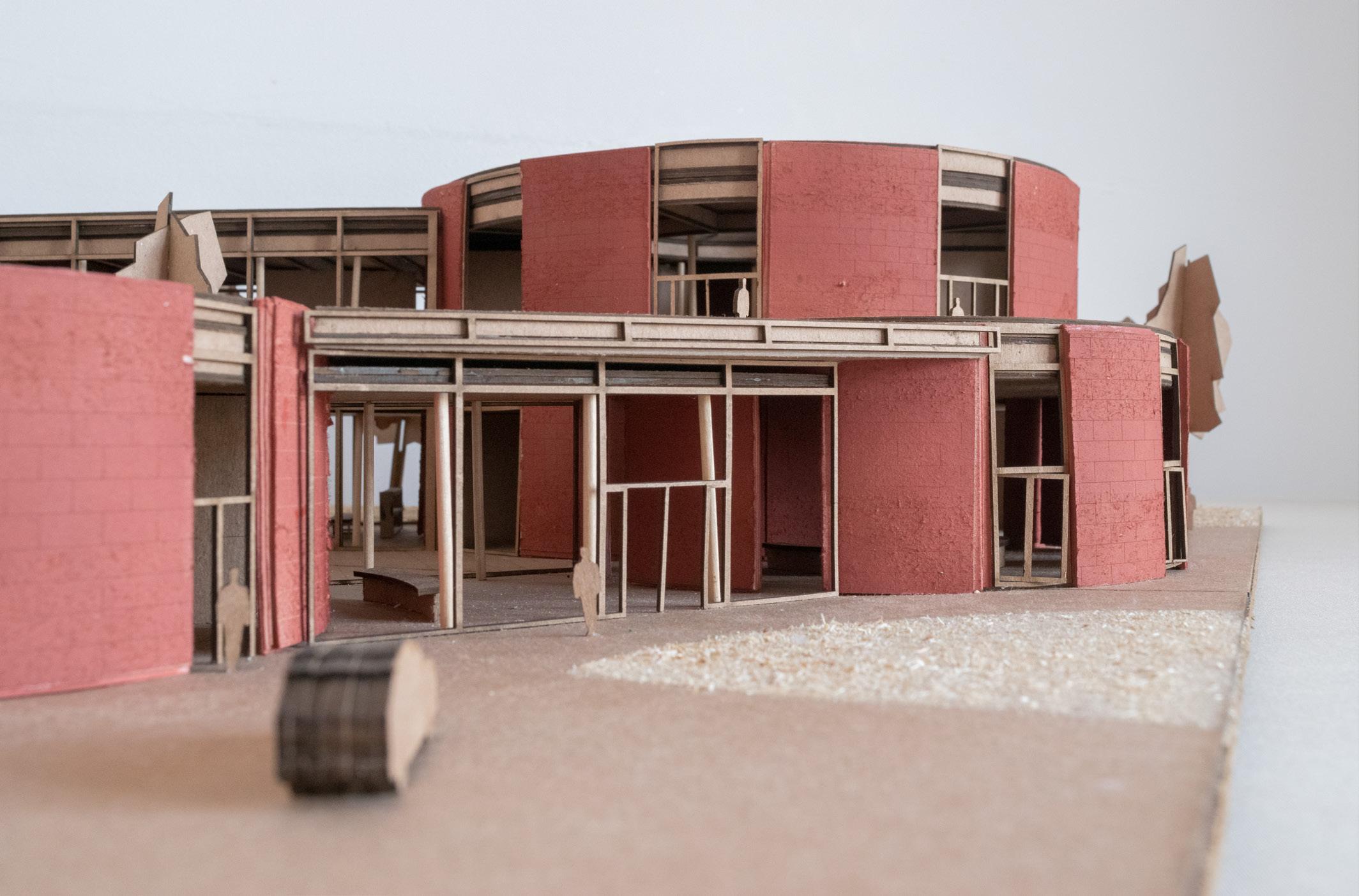

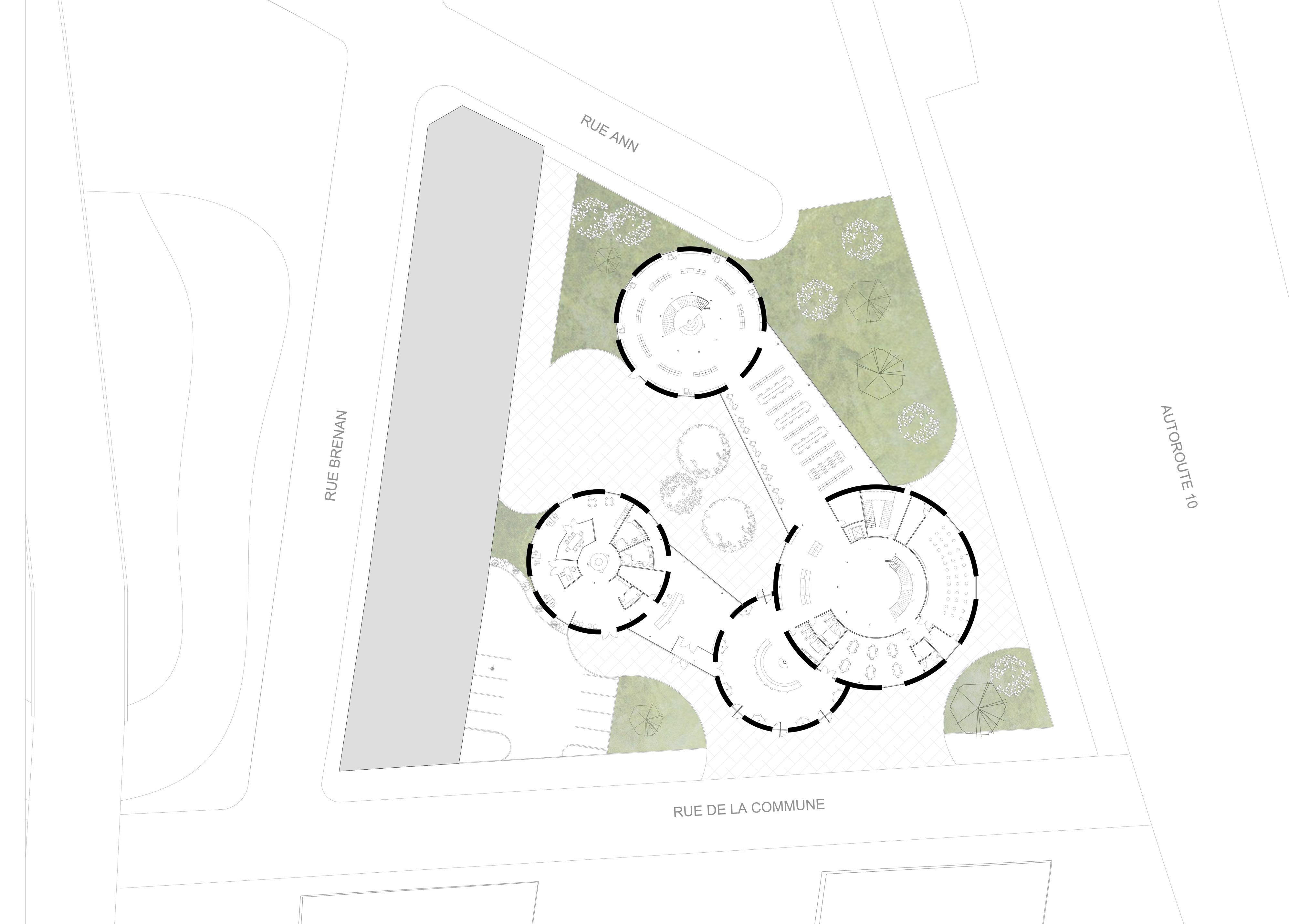

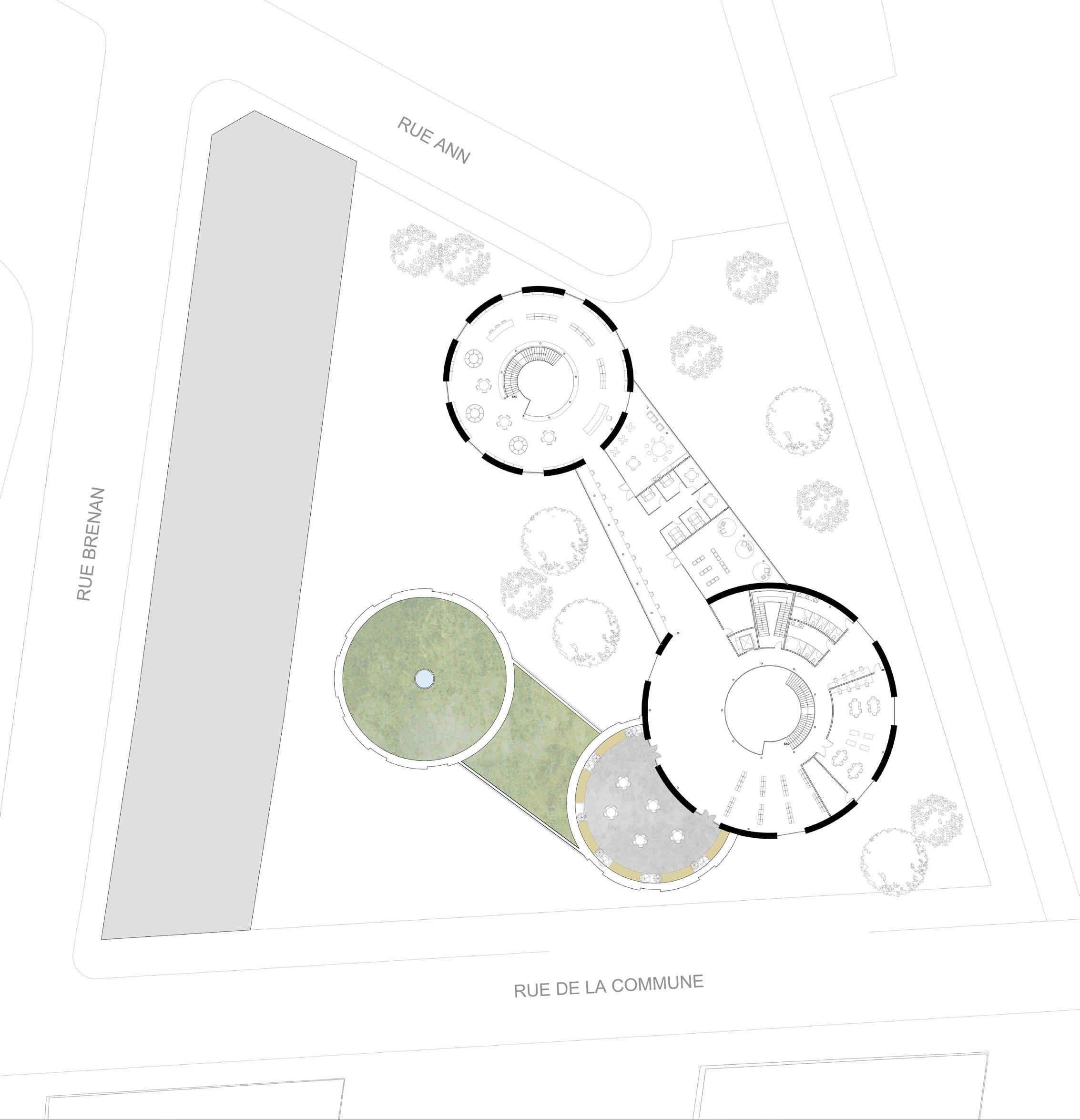

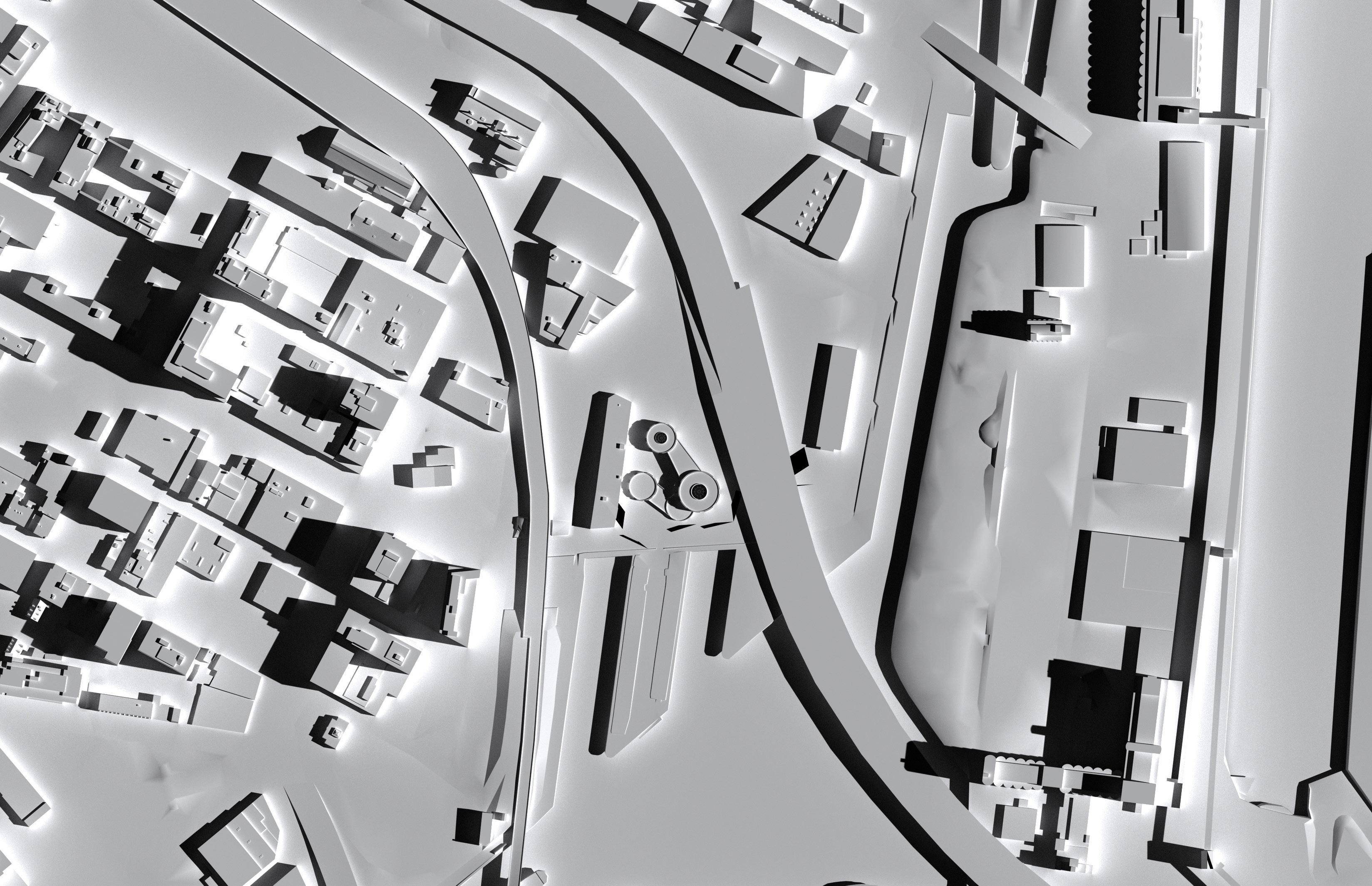

Le projet de cette bibliothèque s’implante sur un site que nous appelons le « bassin Peel », situé entre l’écluse no.2 et le Pont Wellington. L’emplacement est particulier, car il se situe à la couture de trois quartiers tout à fait différents. Griffintown, à l’ouest, est un ancien quartier ouvrier fortement empreint de l’architecture industrielle et plus récemment de l’architecture contemporaine. Le Vieux-Montréal, au nord, centre historique de la ville regorgeant de bâtiments patrimoniaux. Finalement, Pointe-Saint-Charles, au sud-est, deuxième plus ancien quartier de Montréal, où l’on retrouve notamment le Canal Lachine et des installations portuaires d’autrefois.

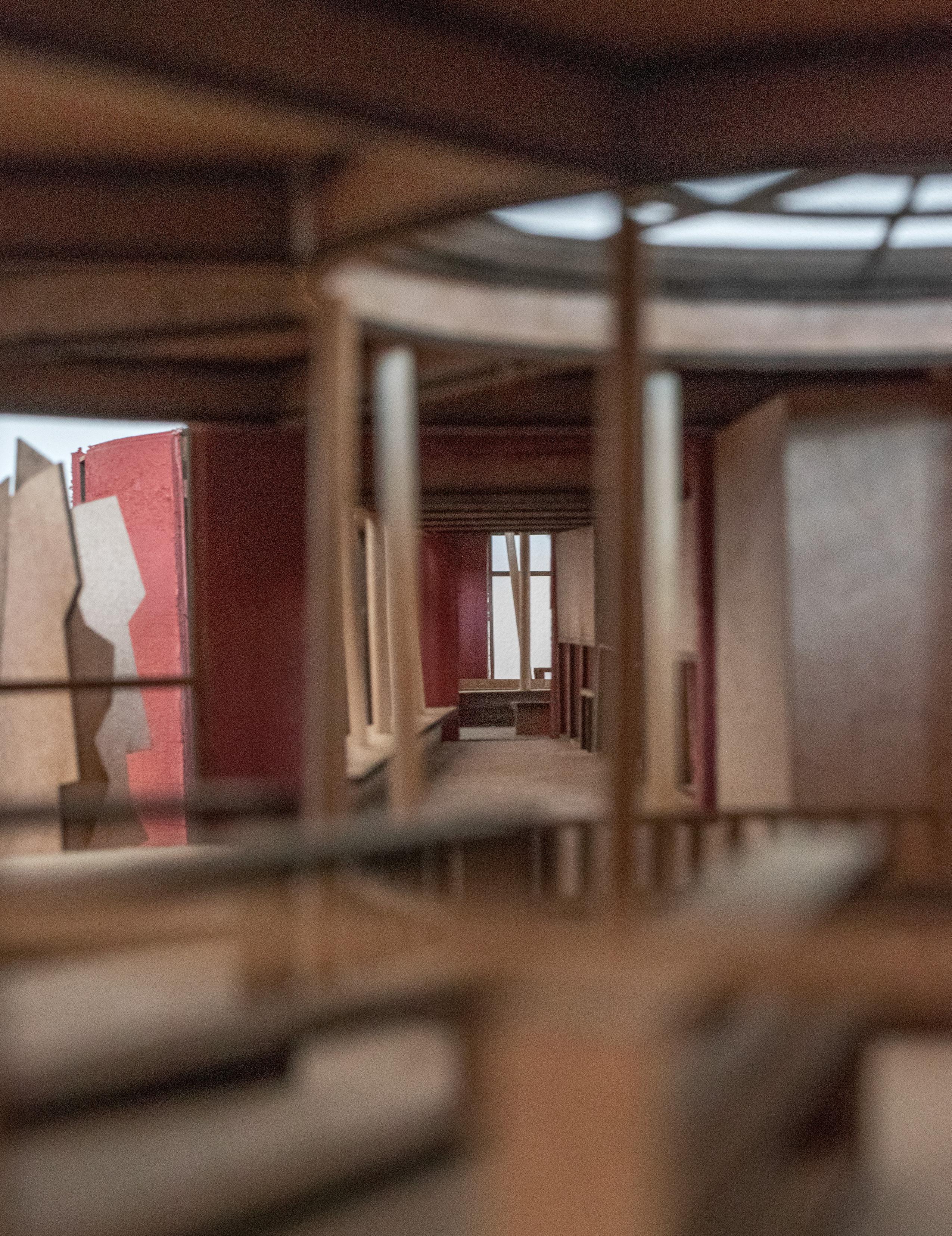

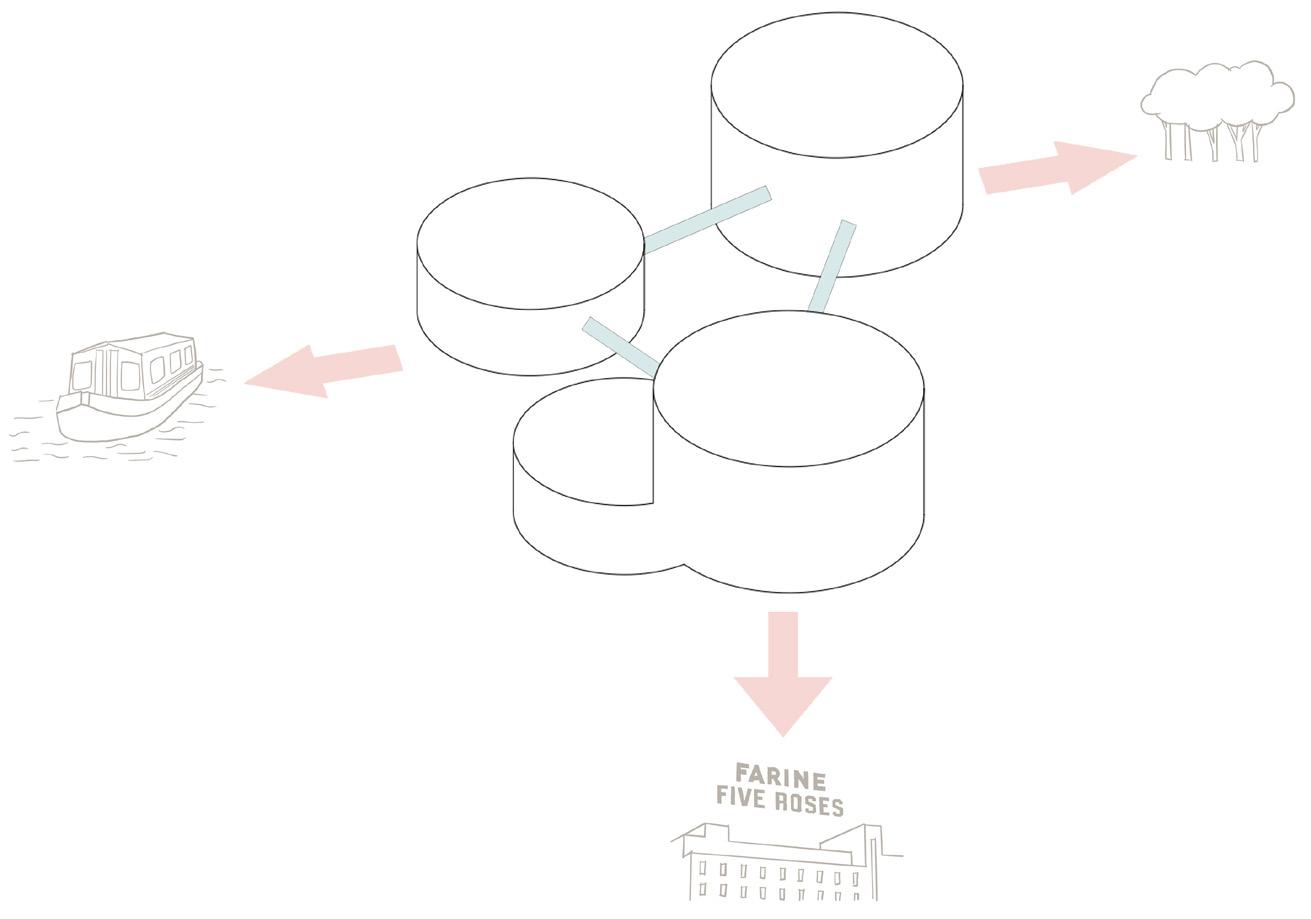

En visitant le site, nous avons été frappés par les trois principales vues qui s’offraient à nous. L’usine des farines Five Roses, l’étendue d’eau du bassin Peel et finalement le Silo #5. C’est en gardant en tête ces vues que nous avons commencé à plancher sur des idées de volumétries, qui offraient à la fois une vision sur ces repères visuels et un rappel métaphorique à la fonction première du site : l’industrie. La volumétrie résultante permet à la fois de créer des extrusions agissant comme des miradors d’observation sur les vues identifiées et de rappeler les volumétries des grands silos que l’on retrouve au Vieux-Port de Montréal.
Légende
1.1
Légende
1.1
Jean-Christophe
Jean-Christophe
Légende
1.1
5.1
Jean-Christophe Thériault et Braisa Gurreonero
Dessous plafond 2e niveau 22210
Avis: Puisque notre espace cylindrique possède ne possède pas de mur alliant à la fois une composition vitrée et une composition opaque, nous avons décidé d'illustrer les deux types de mur en une seule coupe. La partie supérieure représente une partie vitrée du mur, et la partie inférieure représente une partie opaque du mur.
Composition TO01
- Membrane pare air et pare vapeur
- Revêtement de bois 20mm
- Isolant rigide, polystyrène extrudé 120mm, R15
- Lamellé collé 150mm
- Poutre d’acier 100x234mm
Composition VI01
-Vitrage isolant haute performance Prelco (Voirde 6mm, avec intercalaire de 13mm. Gaz de remplissage argon. (Voir Annexe 4)
Composition MR01
-Brique couleur ocre 102x65mm
-Ancrage de briques réglable en acier galvanisé Senneco BL-316 (S) et (D) (Voir Annexe 3)
-Lame d’air 38mm
-Membrane pare-pluie
-Membrane pare-air
-Isolant rigide de polystyrène extrudé 102mm
Dessous plafond RDC
Dessus plafond RDC 15970 10000 15200
Owens Corning Foamular NGX C-200 (Voir Annexe 1)
-Panneaux de revêtement extérieur en gypse 20mm
-Membrane pare-vapeur
-Montant d’acier 41x152 mm avec espacement de 406mm
-Laine minérale Owens Corning Rose Next gen Fiberglas (Voir Annexe 2)
-Plaque de plâtre 12mm
Composition FO01
- Terre
- Tapis de drainage (19mm)
- Membrane imperméable
- Mur de fondation en béton
- Espace dédié à la mécanique
VI01
TO01
MR02
Dessus dalle niveau bas
99% GÉNÉRIQUE, STOCKAGE D’ARTS
Session: ARC3017B, Ewan Branda
Durée: 14 semaines
Travail: En équipe de 2, avec Maggie Kanj

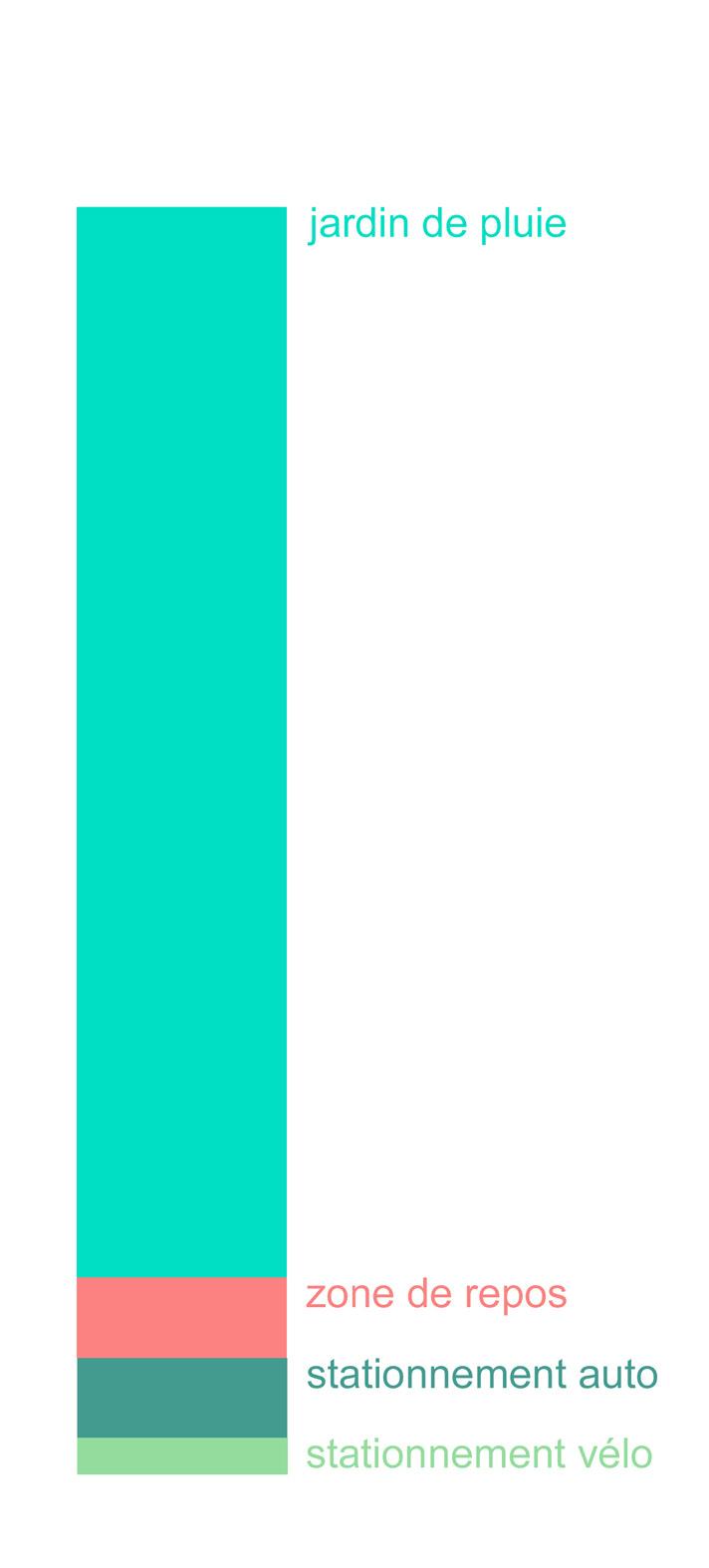

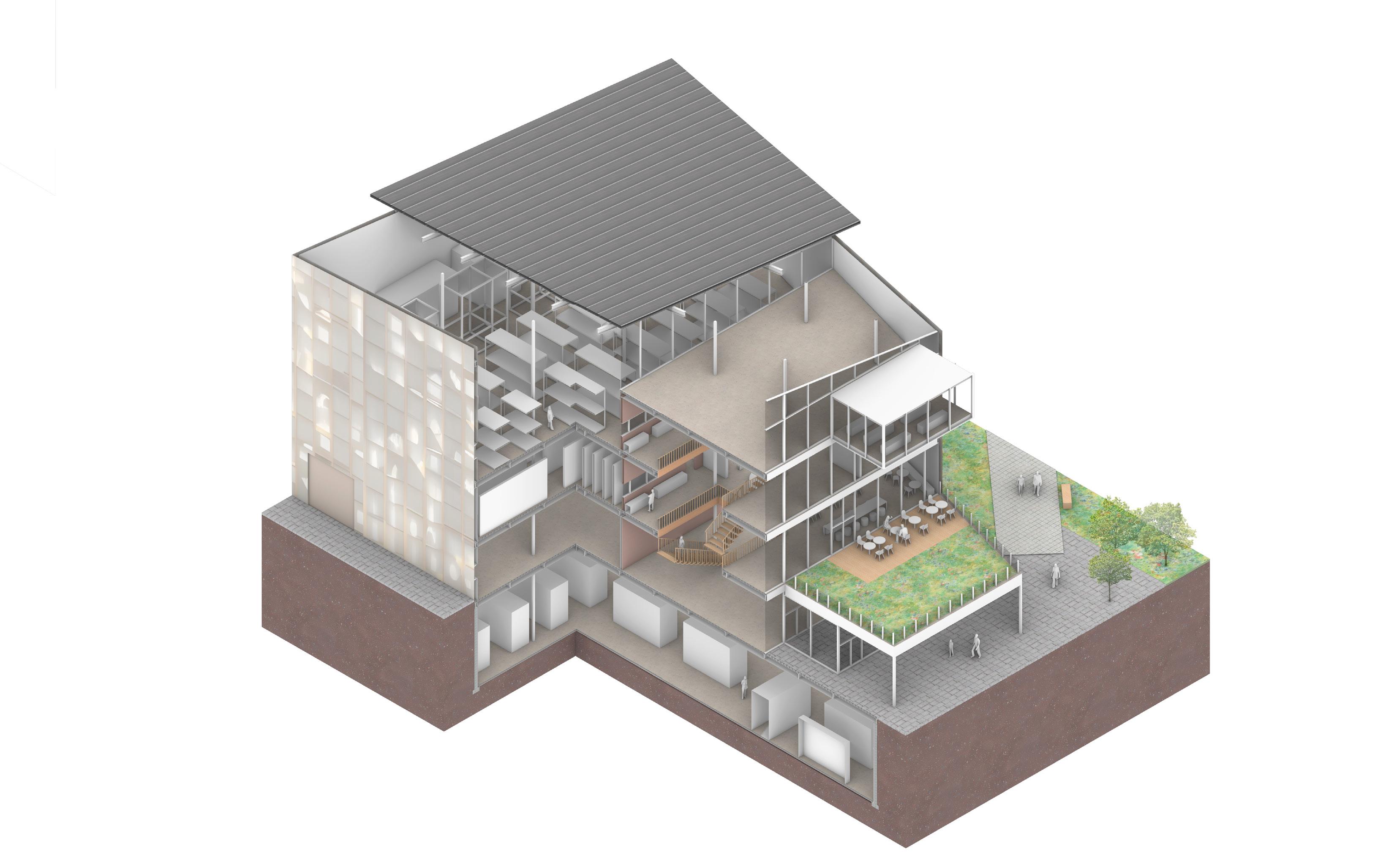

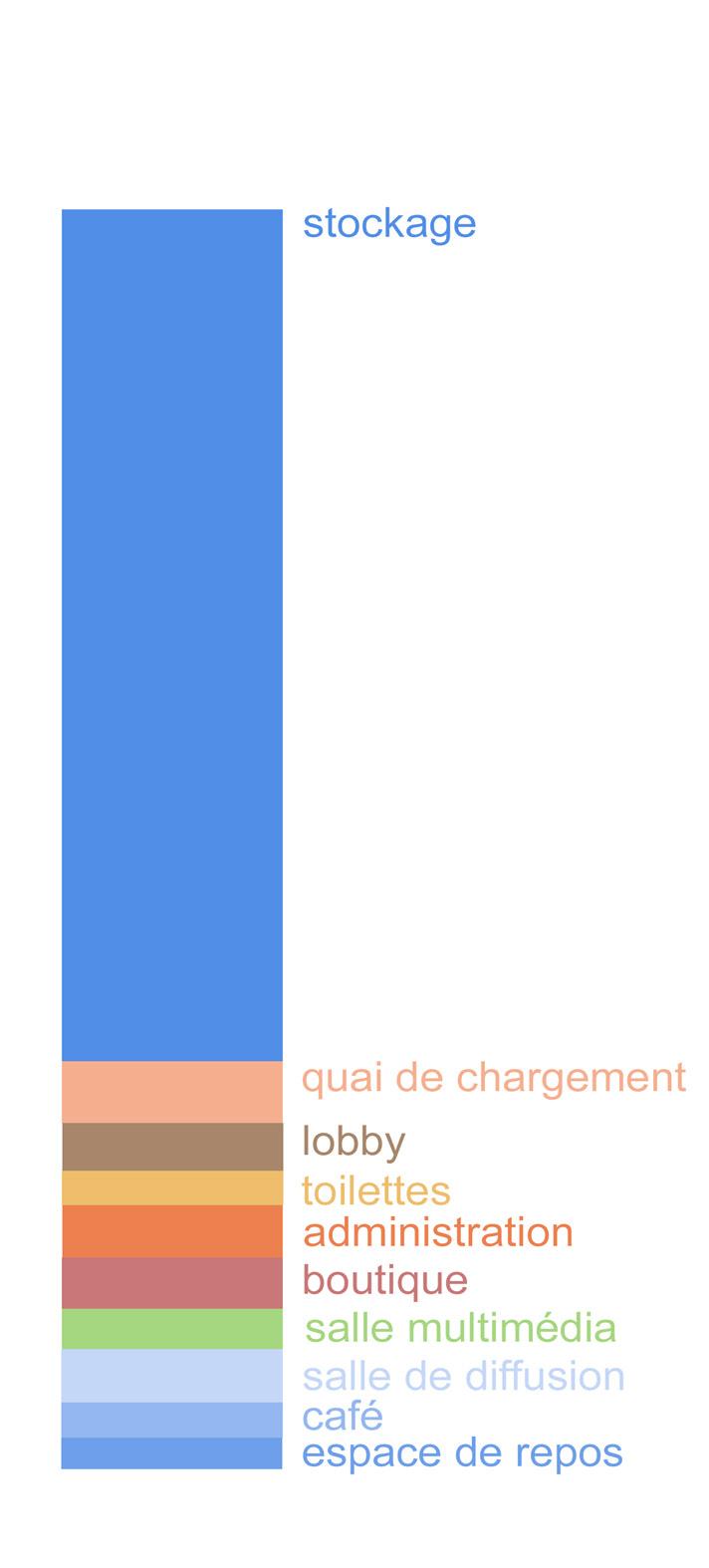

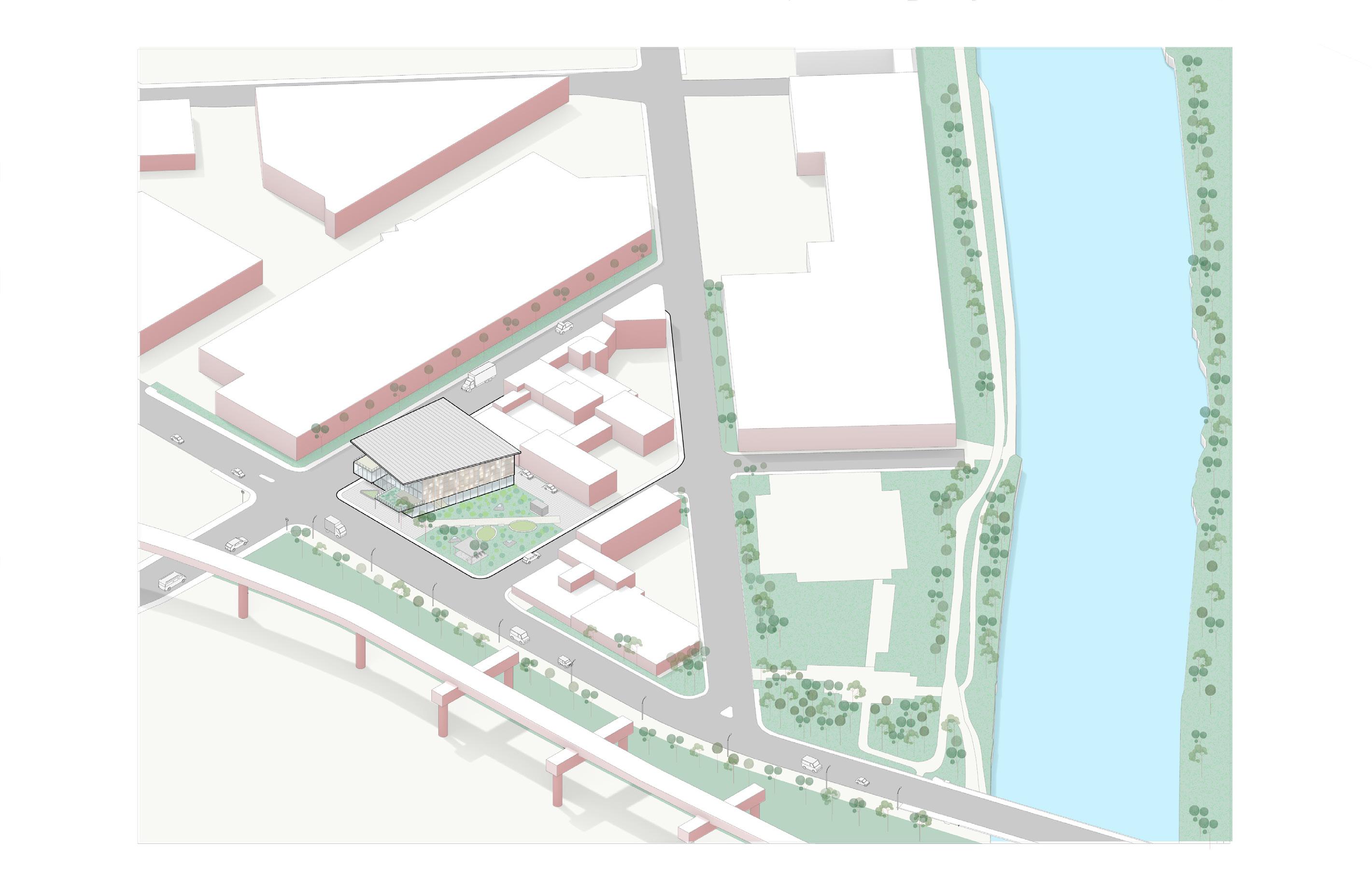

L’atelier a pour mandat de concevoir un bâtiment industriel de taille moyenne sur un terrain urbain, en explorant deux thèmes : adapter l’architecture anonyme suburbaine aux environnements urbains denses et exploiter le potentiel expressif des formes architecturales minimales avec des outils paramétriques et l’intelligence artificielle. Notre bâtiment a comme fonction principale de stocker des œuvres d’arts. Les principes du projet furent inspirés par les cahiers des bonnes pratiques de la ville de Montréal; nous voulions maximiser les liens et les connexions (avec l’animation du rez-de-chaussée qui anime la voie piétonne), l’aménagement de nouveau liens piétonniers et une conception paysagère misant sur le verdissement. La volumétrie s’explique par le désir d’utiliser une empreinte minimale, s’ouvrir vers le parc adjacent et le geste de la pente au toit est un reflet du contexte dans le secteur Point StCharles; on remarque une gradation au niveau des hauteurs partant du canal Lachine, suivant les bâtiments industriels assez horizontales, finissant par le REM, une superstructure allant jusqu’à 20 mètres. Partant de la volumétrie, la seconde étape fut d’ajouter des pavillons grâce au logiciel Grass Hopper. Notre stratégie d’implantation des pavillons est la suivante; placer les pavillons du côté de la rue Wellington, de sorte à avoir l’image de pavillons venant s’aggriper sur la façade.
Braisa Gurreonero et Maggie Kanj
ARC3017-B-A23 - Projet d’architecture 1

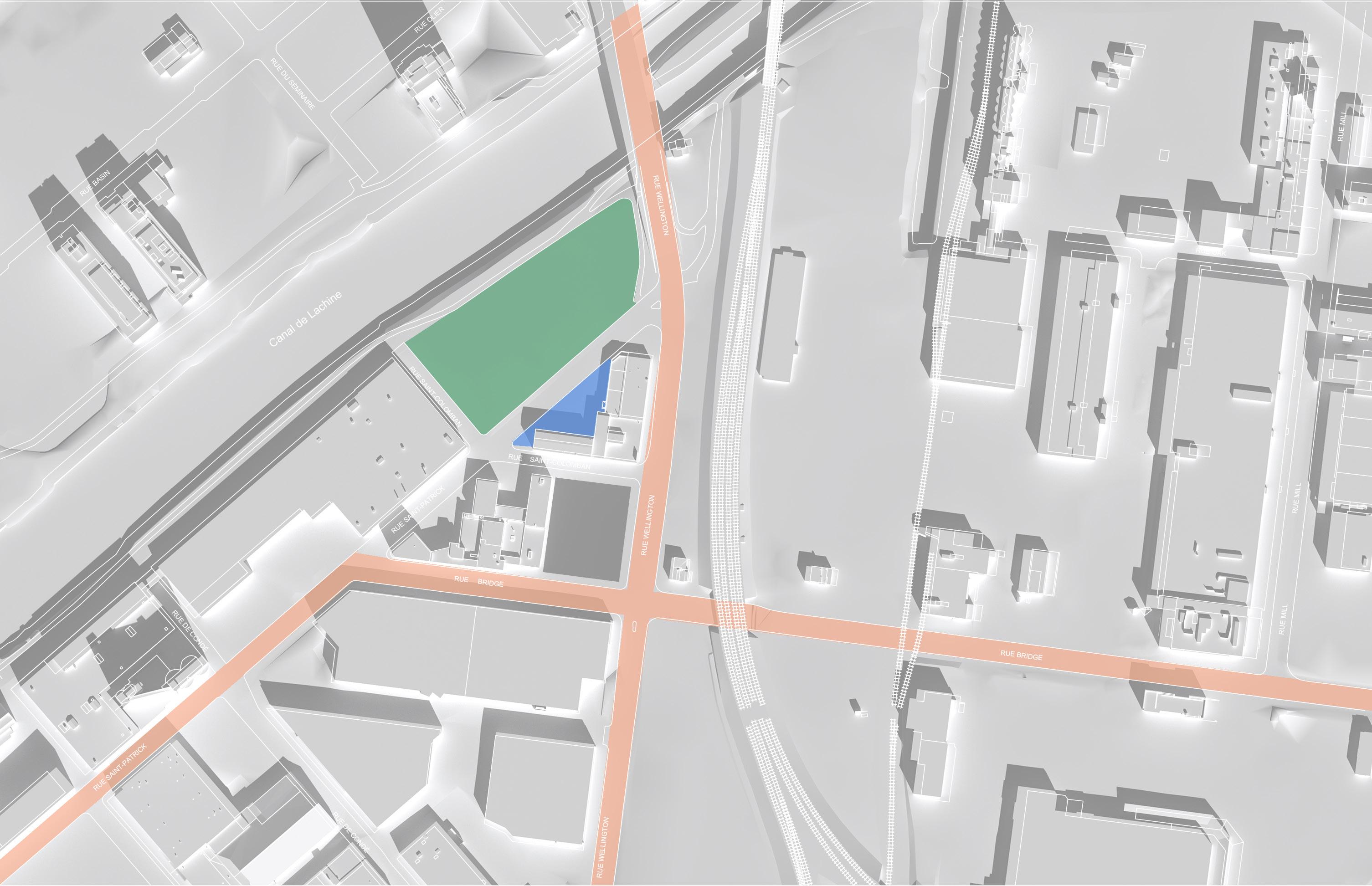

Circulation véhiculaire
Pôles socials
Parc à proximité
ARC3017-B-A23 - Projet d’architecture 1

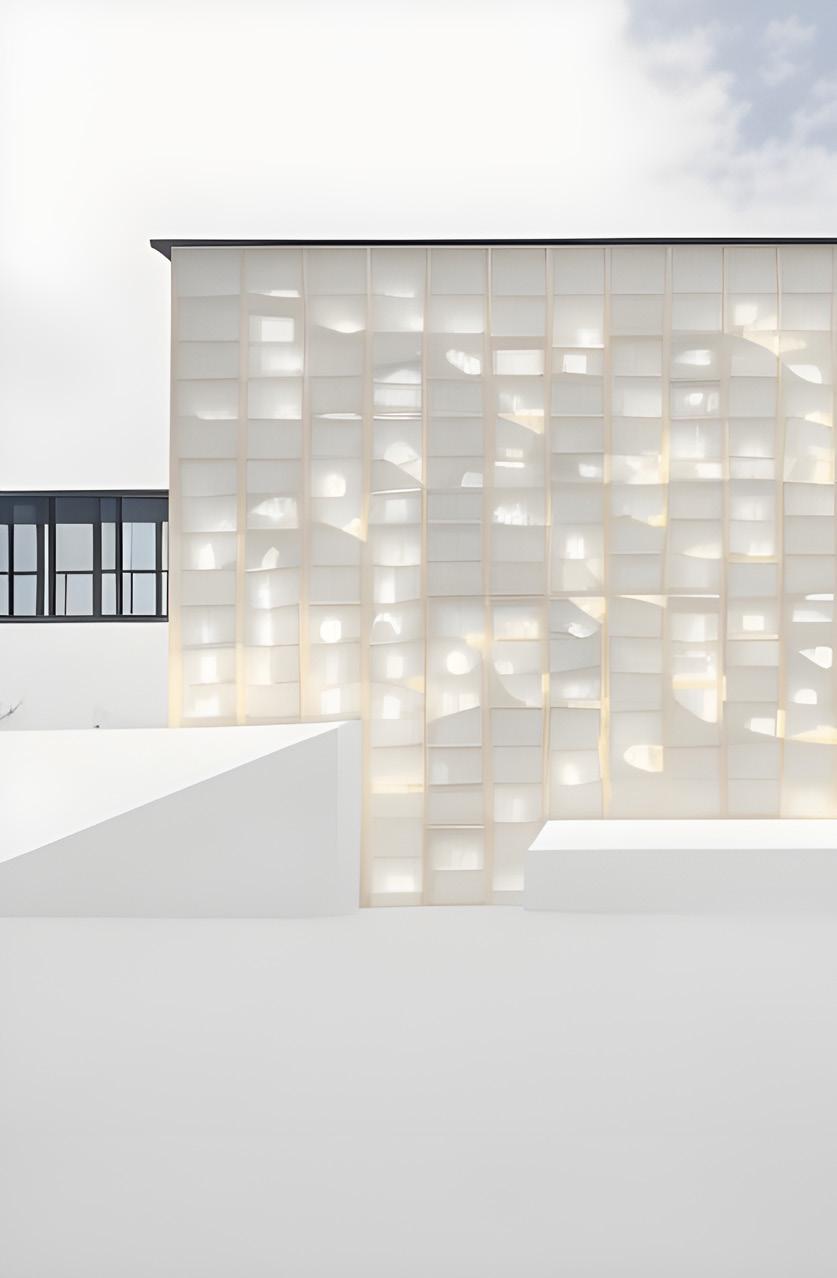

Sortie IA, avec logiciel Night Cafe
MINASHKUAU
Session: ARC3018, Eric Moutquin et Alain Fournier
Durée: 14 semaines
Travail: En équipe de 3, avec Maria Moreno et Karen Berbari

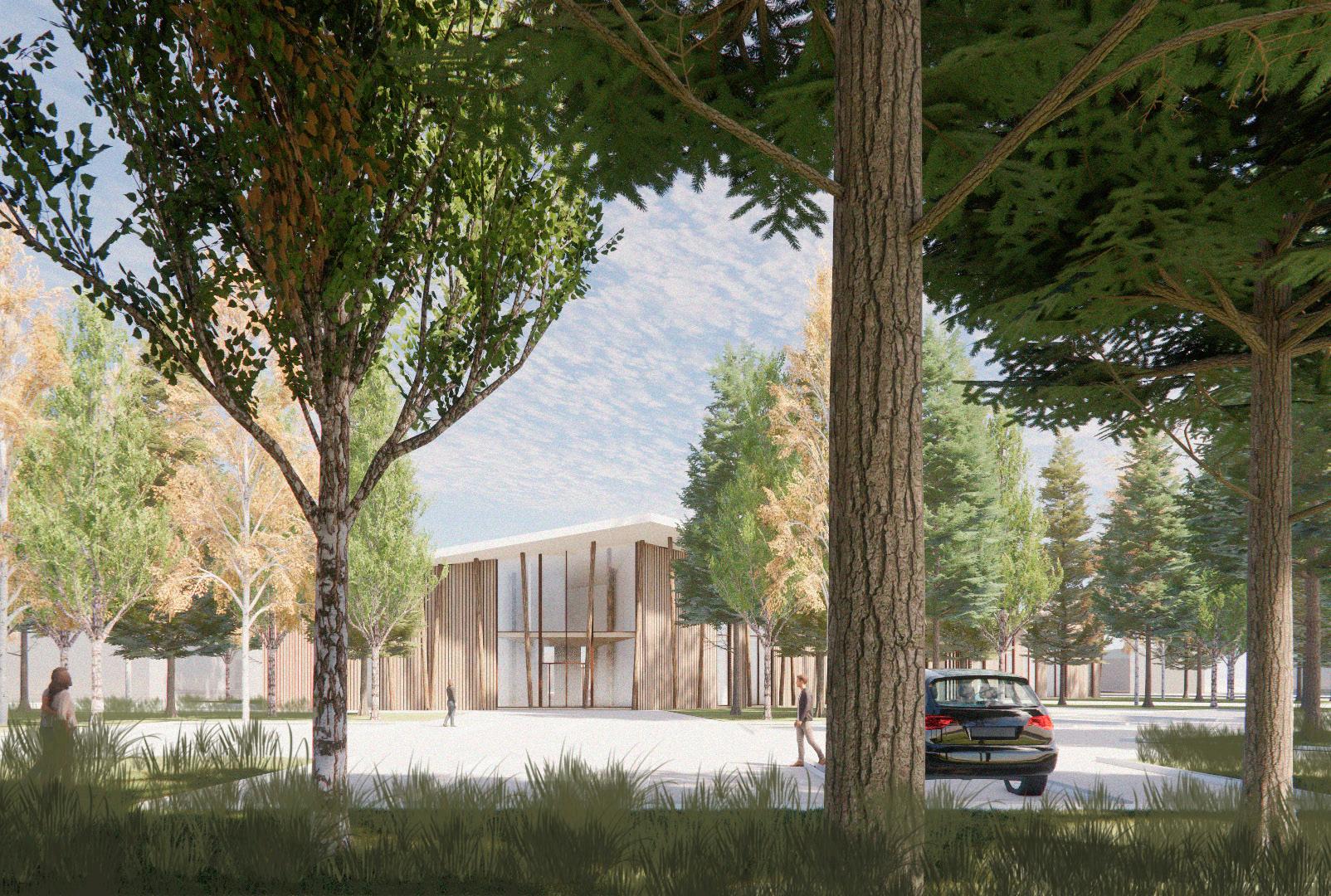

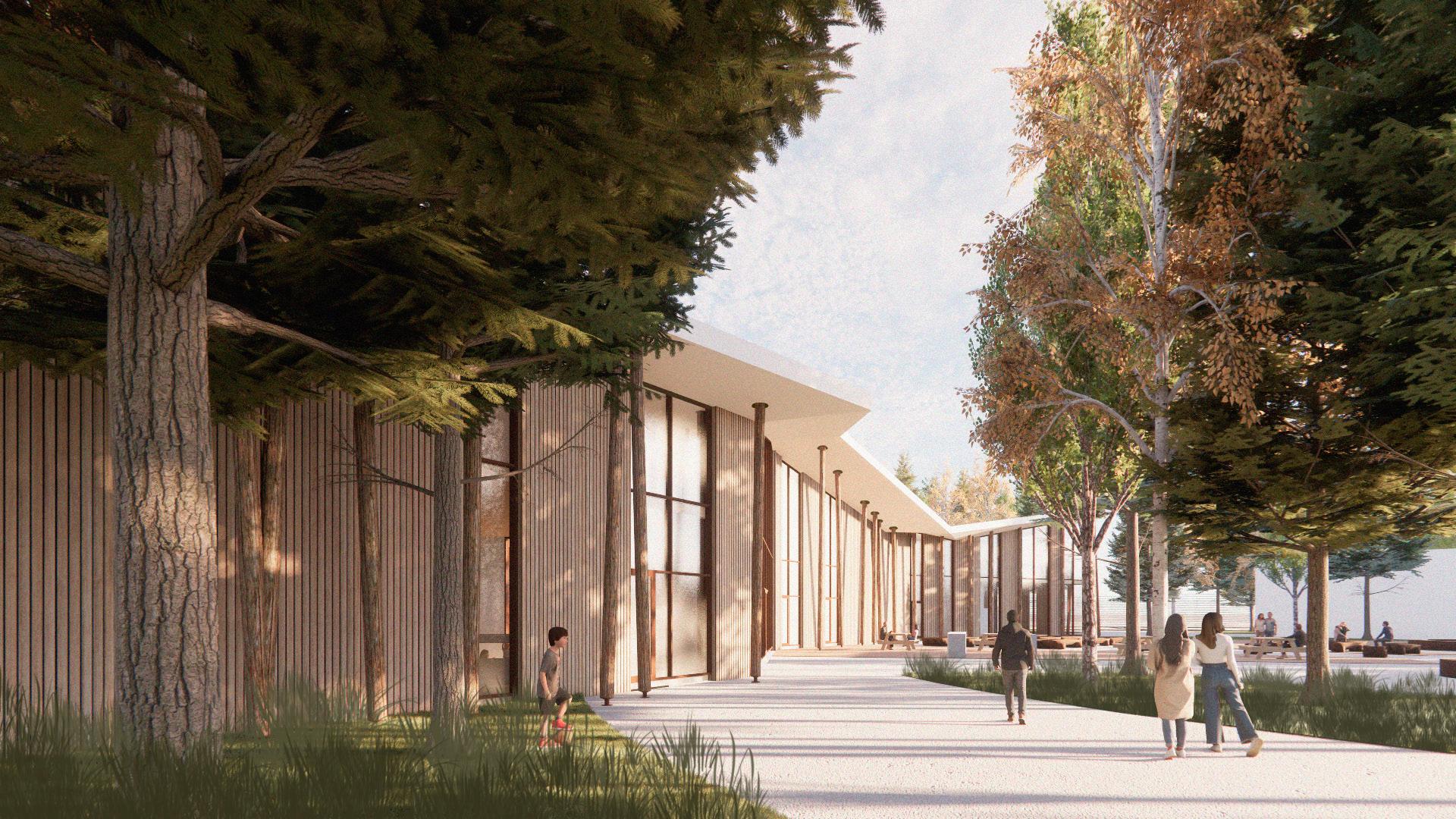

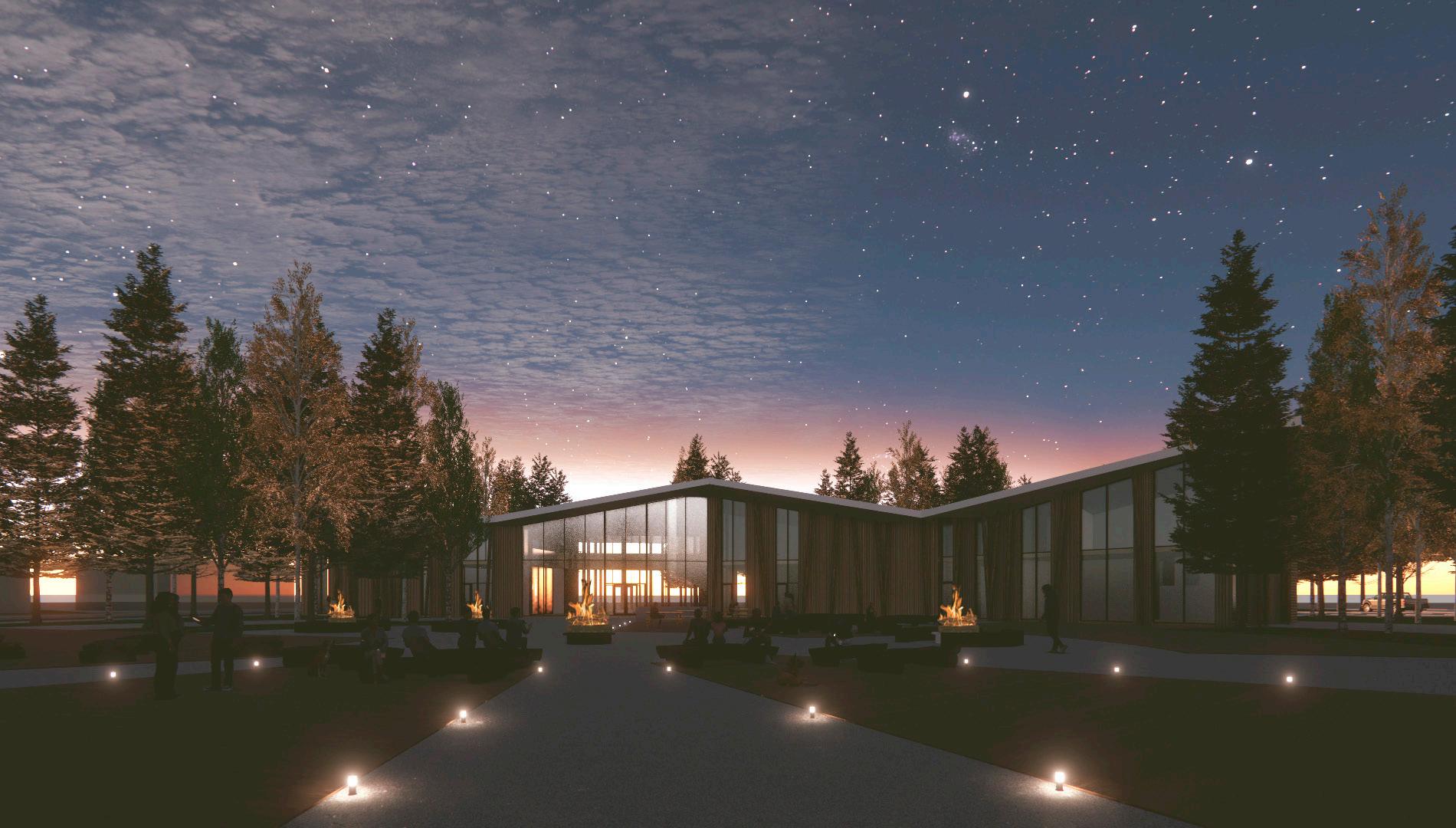

MINASHKUAU qui signifie « c’est la forêt » en innu-aimun, est un projet de centre multifonctions situé dans le nouveau secteur Ka uatshinakanashkasht de la communauté innue de Uashat mak Mani-utenam. Le bâtiment comporte divers programmes communautaires offrant des services afin d’améliorer la qualité de vie des Innus qui habitent le secteur. Le projet aspire à honorer les valeurs, les traditions et la culture innue. Il était donc nécessaire de porter une grande sensibilité aux besoins et souhaits de la communauté innue afin de concevoir un projet qui serait en accord avec leurs traditions.

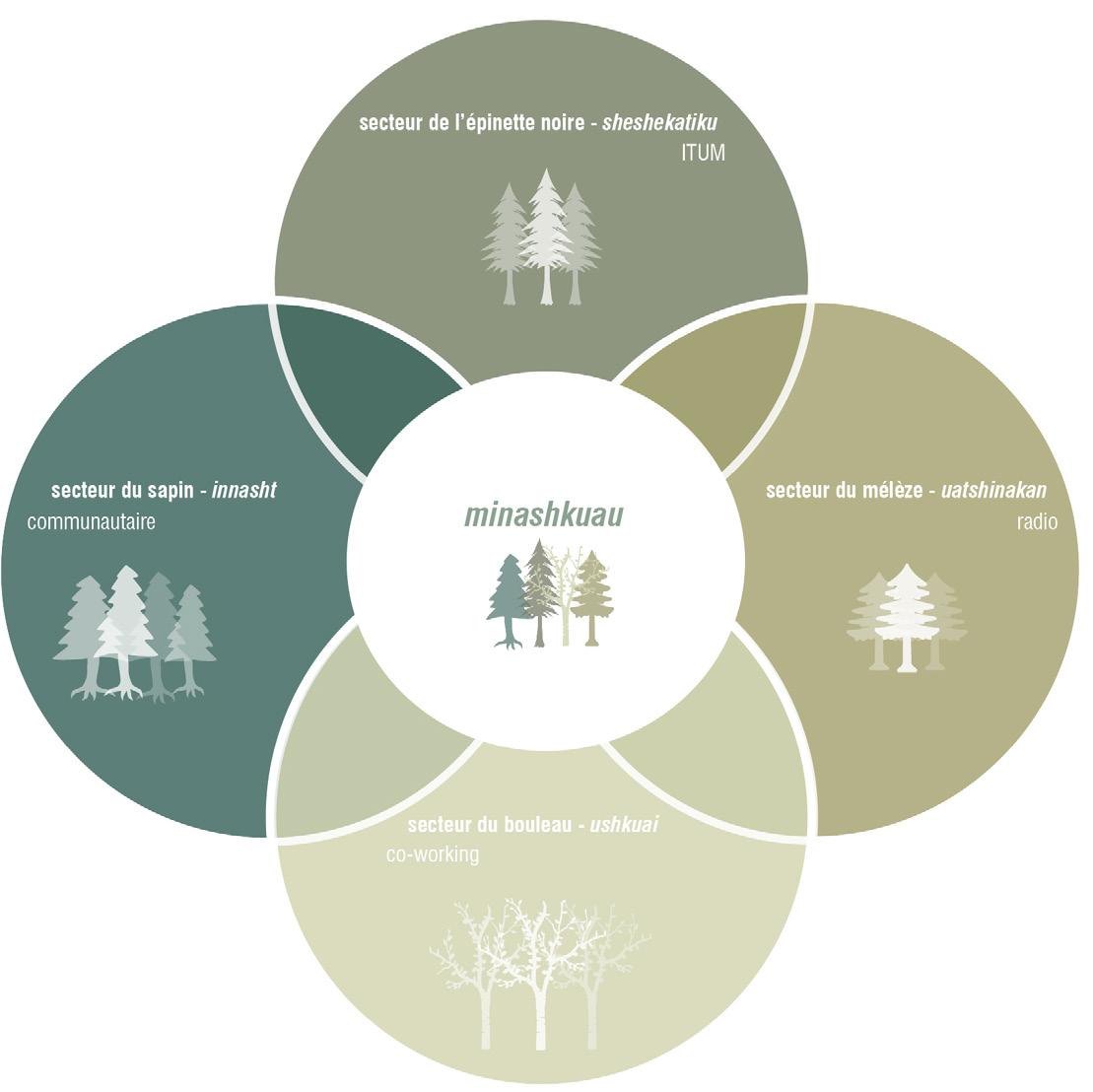

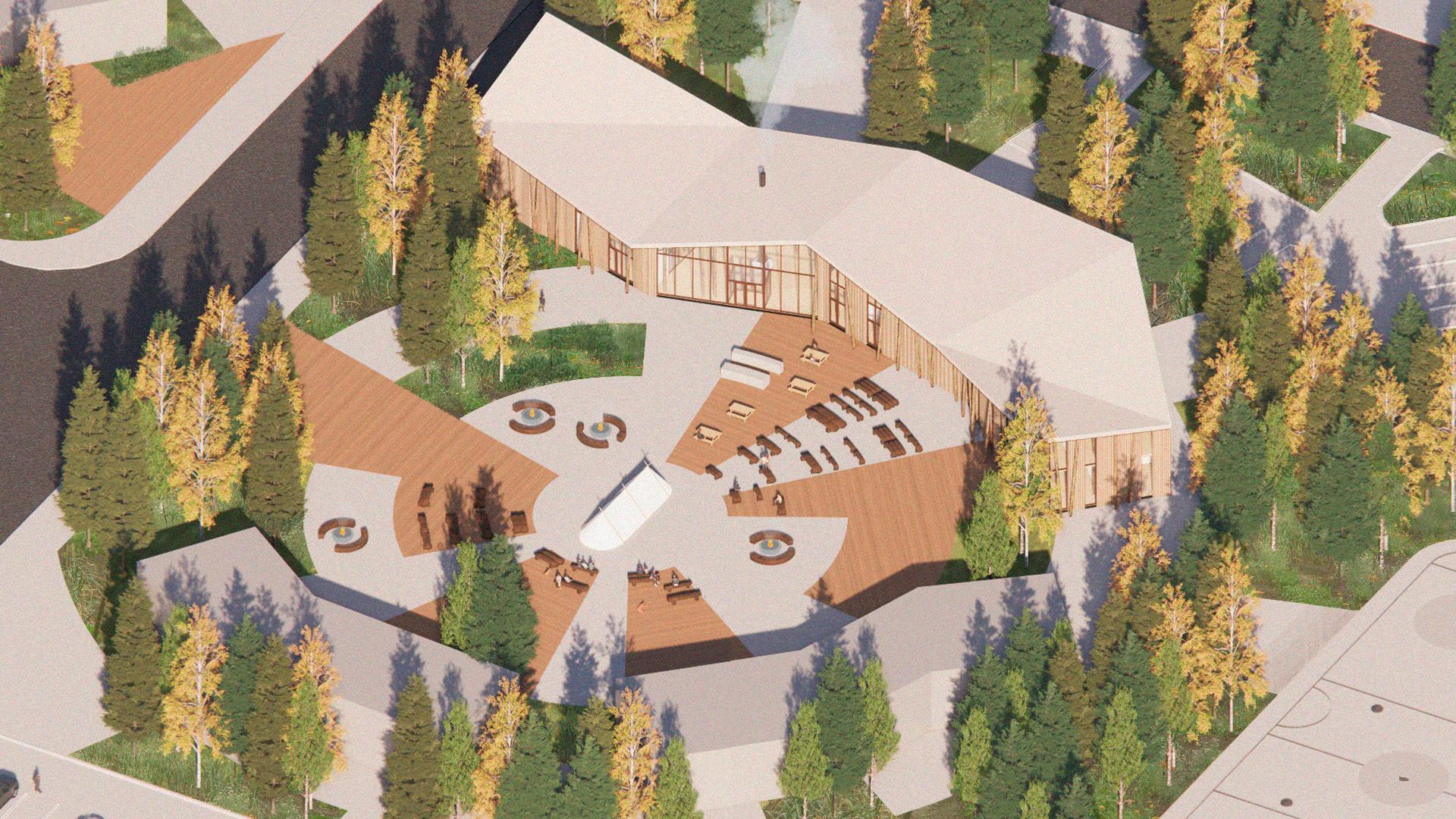

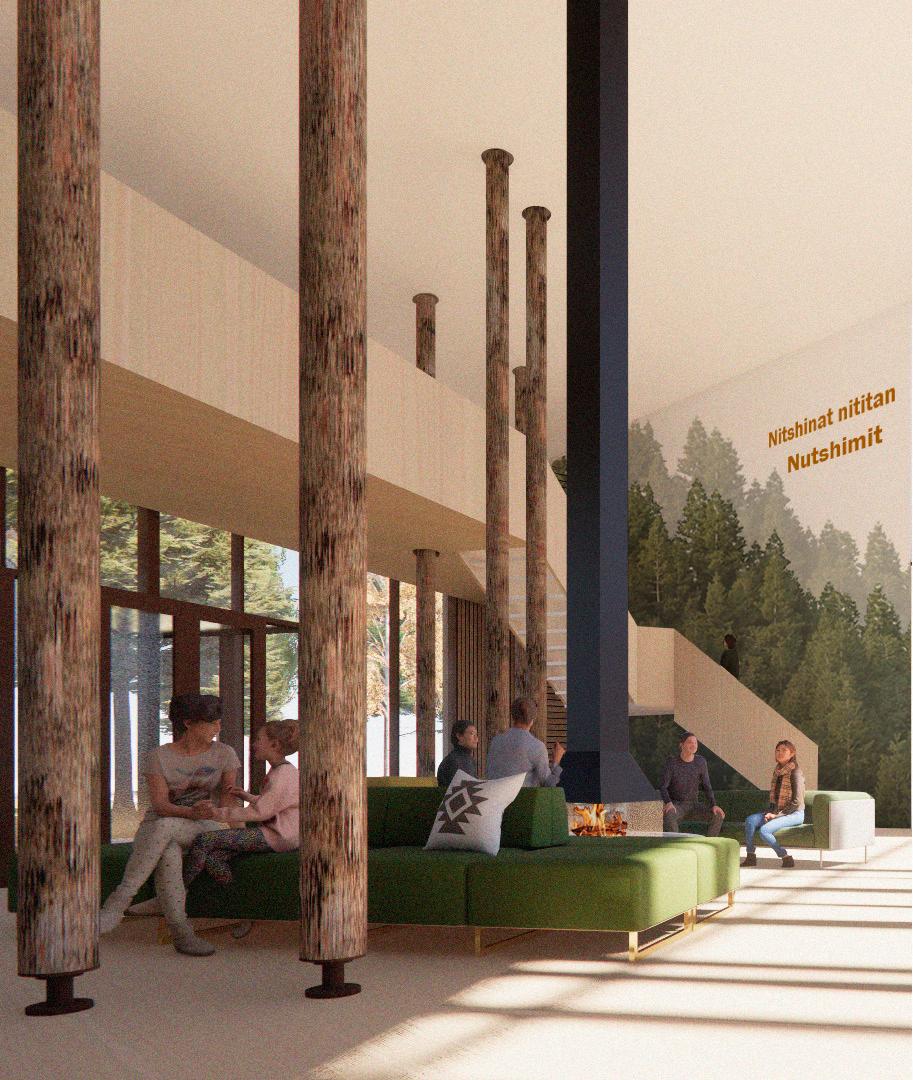

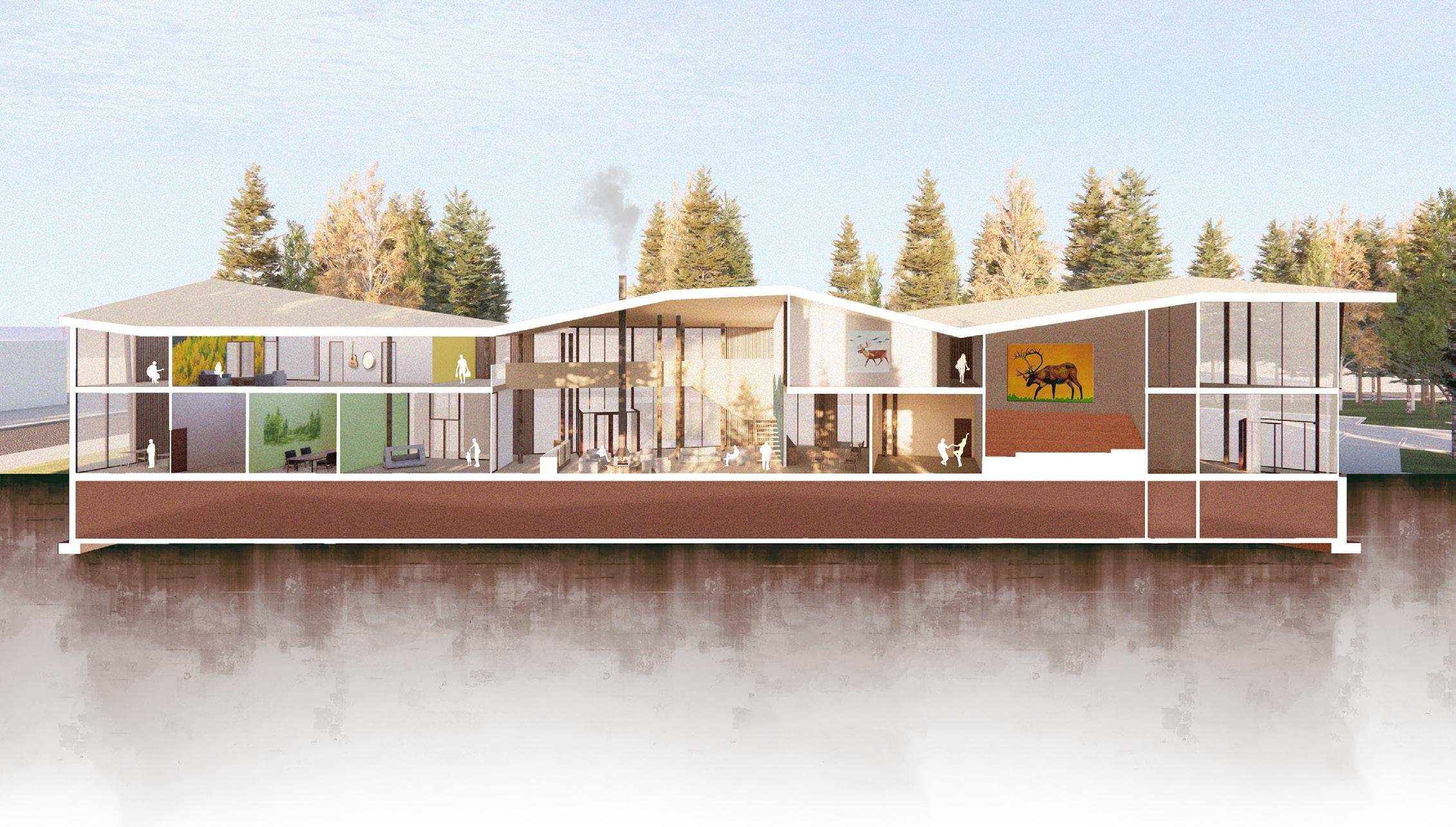

Le centre multifonctions est implanté de manière à enlacer un grand cercle qui deviendrait le cœur du secteur Ka uatshinakanashkasht. Ce rapport vise à rendre hommage au cercle, une figure importante pour le peuple innu. D’autre part, l’intérieur du bâtiment se déploie en quatre secteurs, chacun représenté par une essence d’arbres retrouvée dans le Nitassinan : l’épinette noire, le bouleau, le mélèze et le sapin. Chaque secteur comporte une atmosphère différente, en accordance avec le programme des espaces. MINASHKUAU est une représentation architecturale de la forêt, du territoire, du premier habitat innu : le Nutshimit. Recréer le sentiment d’être dans forêt a été la ligne directrice du développement du projet, autant au sein du bâtiment que dans l’aménagement paysager. Il était important d’instaurer des repères reconnaissables auprès de la communauté innue afin de créer des espaces qui mettent en valeur leur précieuse culture. Le centre MINASHKUAU vise un retour aux sources, dans un environnement familier à la communauté innue. MINASHKUAU, c’est la forêt.
CONCEPT

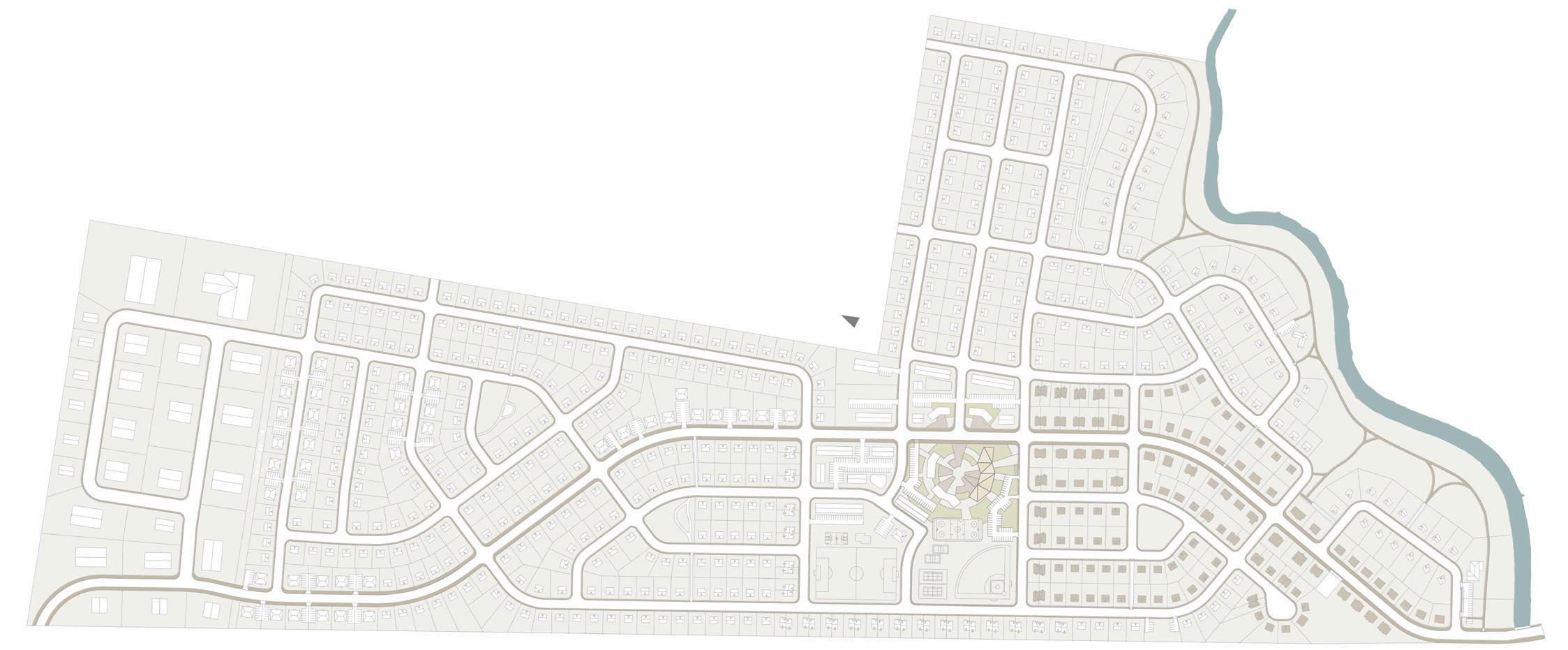

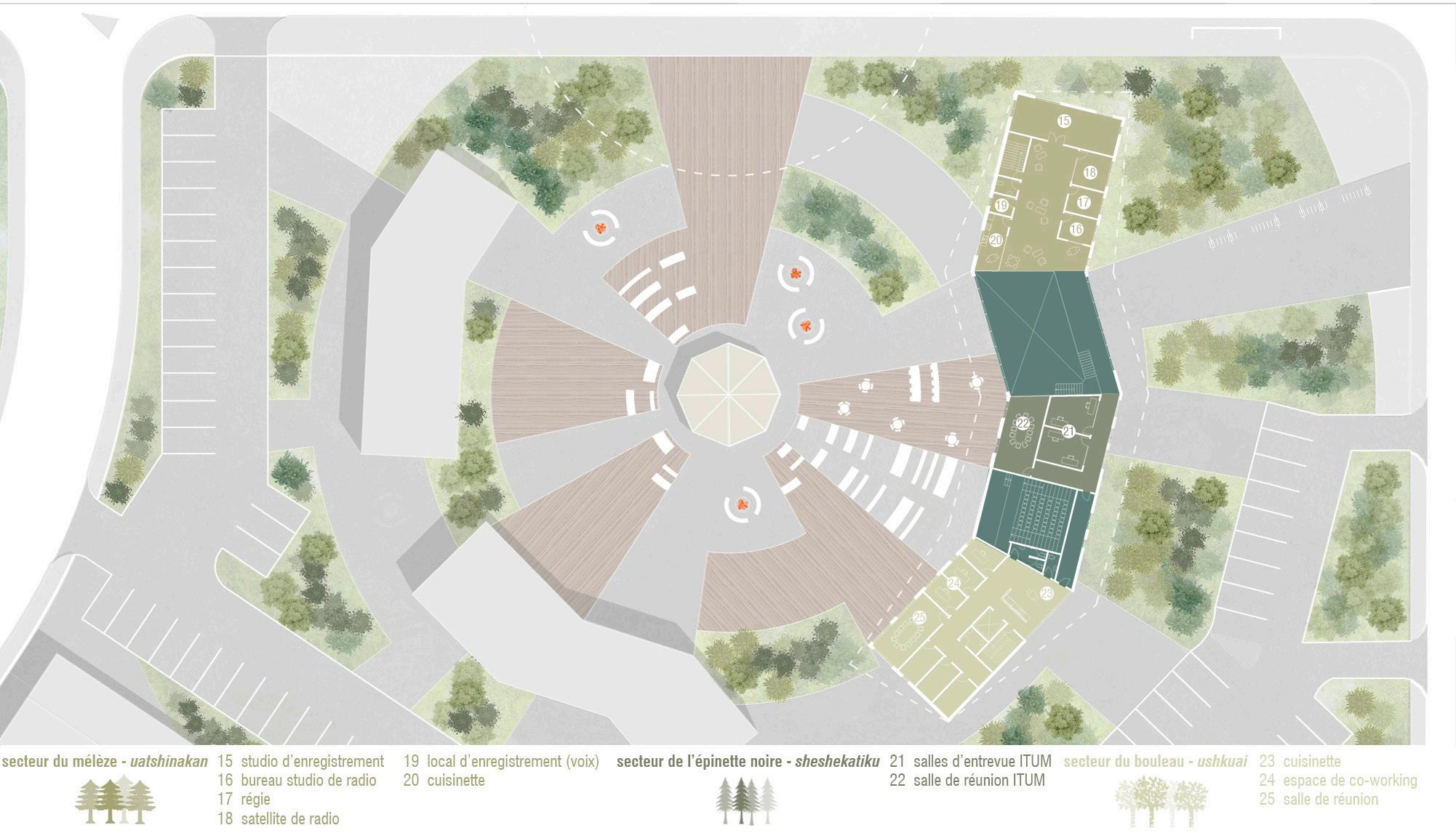

Plan d’implantation, secteur Georges-Ernest
enlacer le cercle ouverture vers la communauté produire des connexions retrouver la forêt

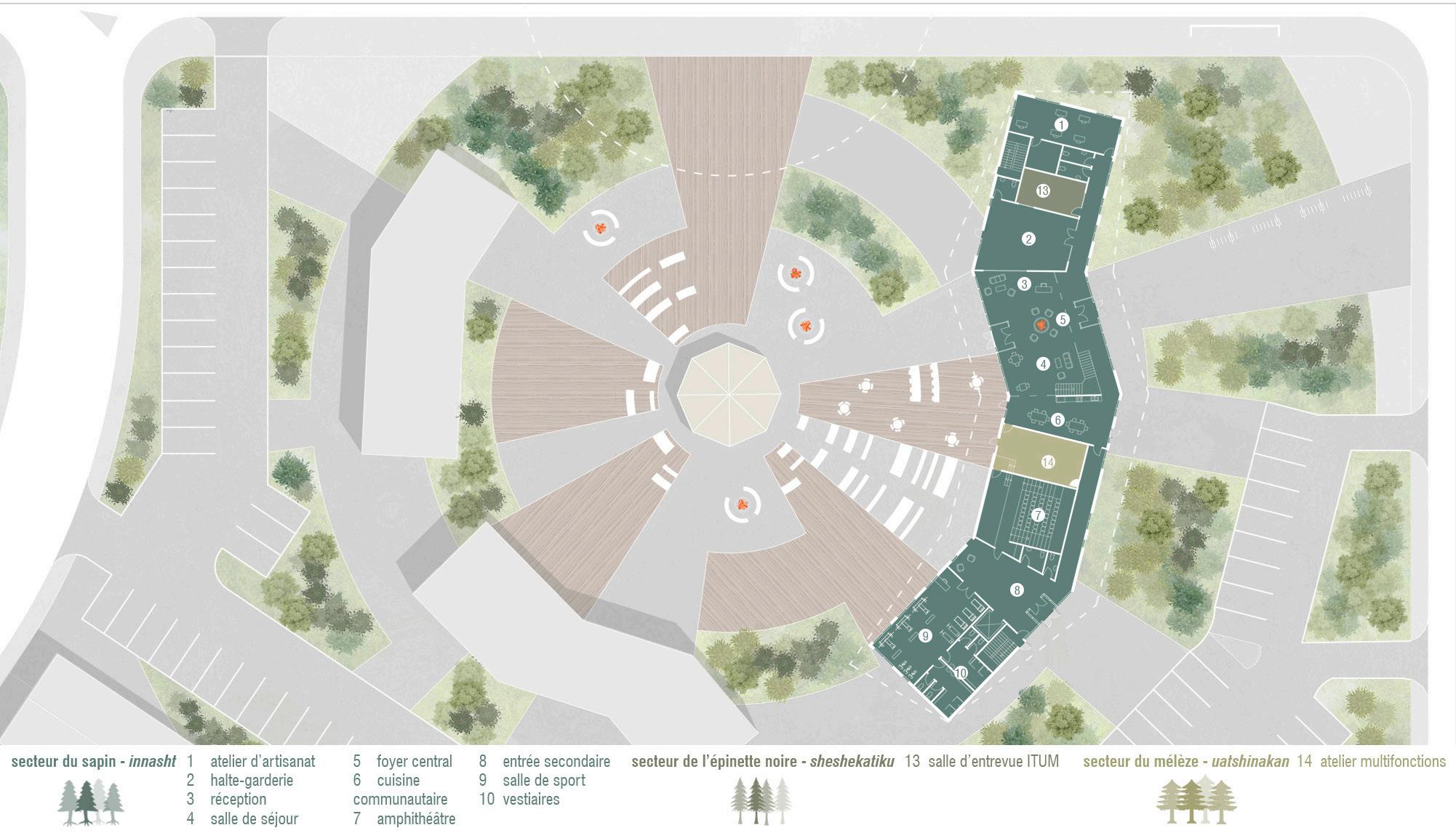

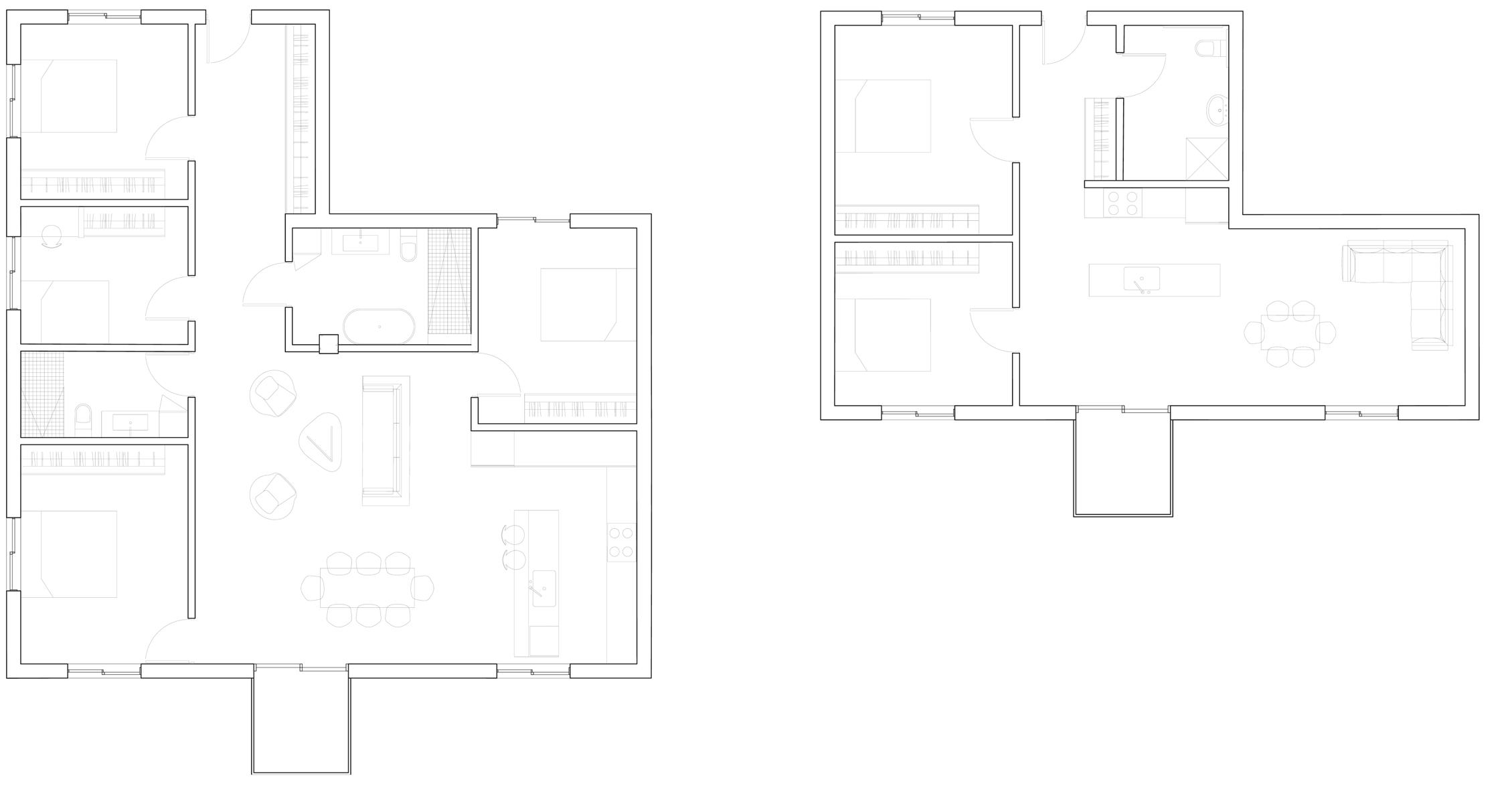

Plan du RDC
Plan du 2e niveau
LE CONCEPT
REFLETS ANGRIGNON
Session: ARC6701, Cyril Charron
Durée du projet: 16 semaines
Travail: Individuel

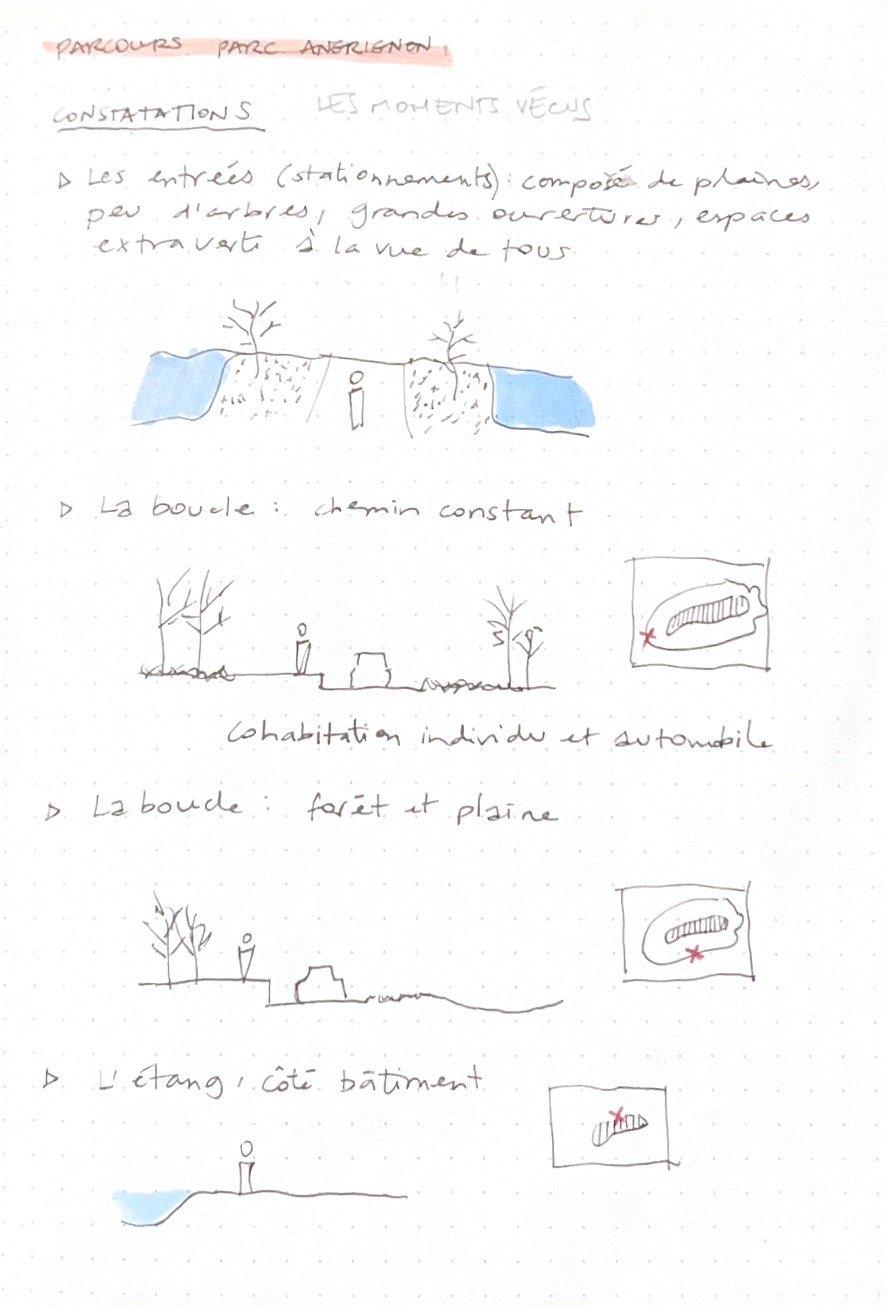

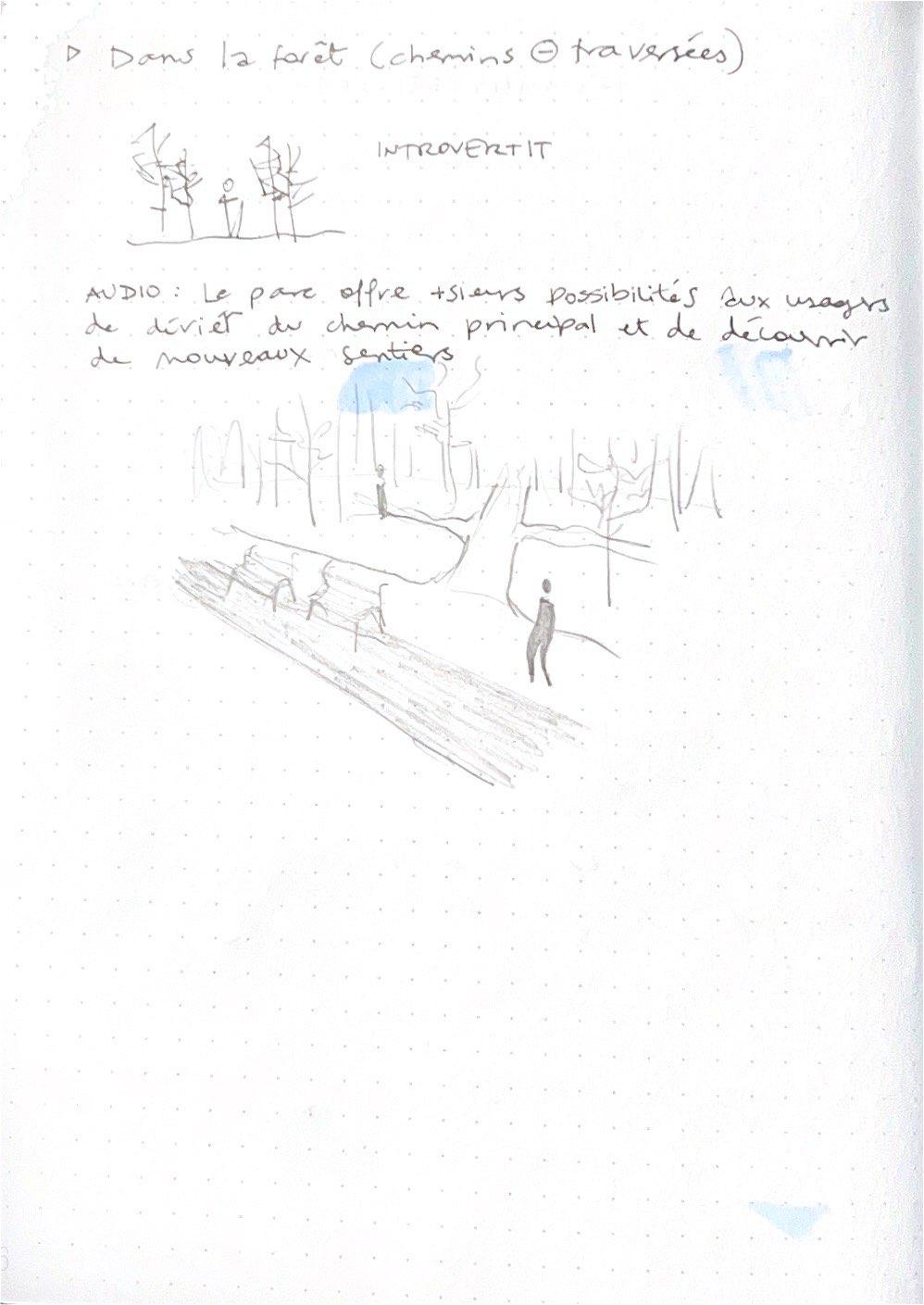

Échos Angrignon est un lieu de rassemblement qui prolonge l’expérience du parc à l’intérieur du bâtiment. Dans une métropole animée du côté du métro et des infrastructures, ce projet invite les visiteurs à ralentir, à se déconnecter et à retrouver le vécu de l’extérieur, ce vécu tant apprécié par les usagers du parc, à l’intérieur. Échos Angrignon explore comment la lumière naturelle et les jeux de transparence peuvent évoquer l’extérieur au sein même de ses murs.

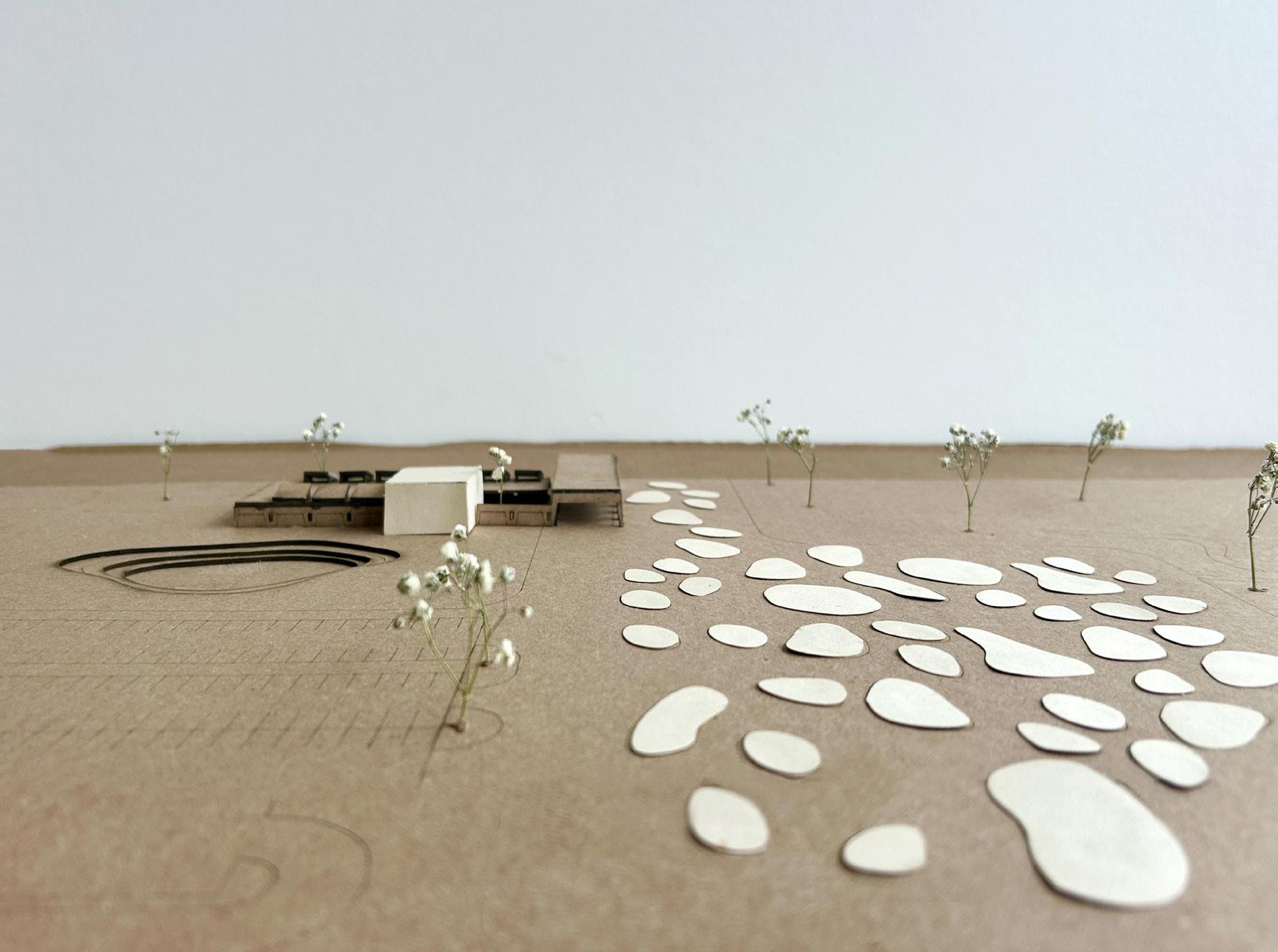

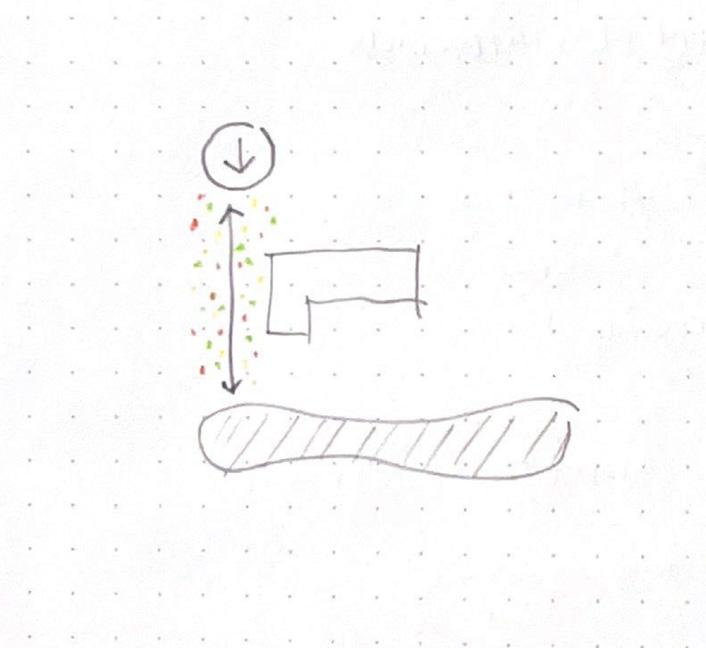

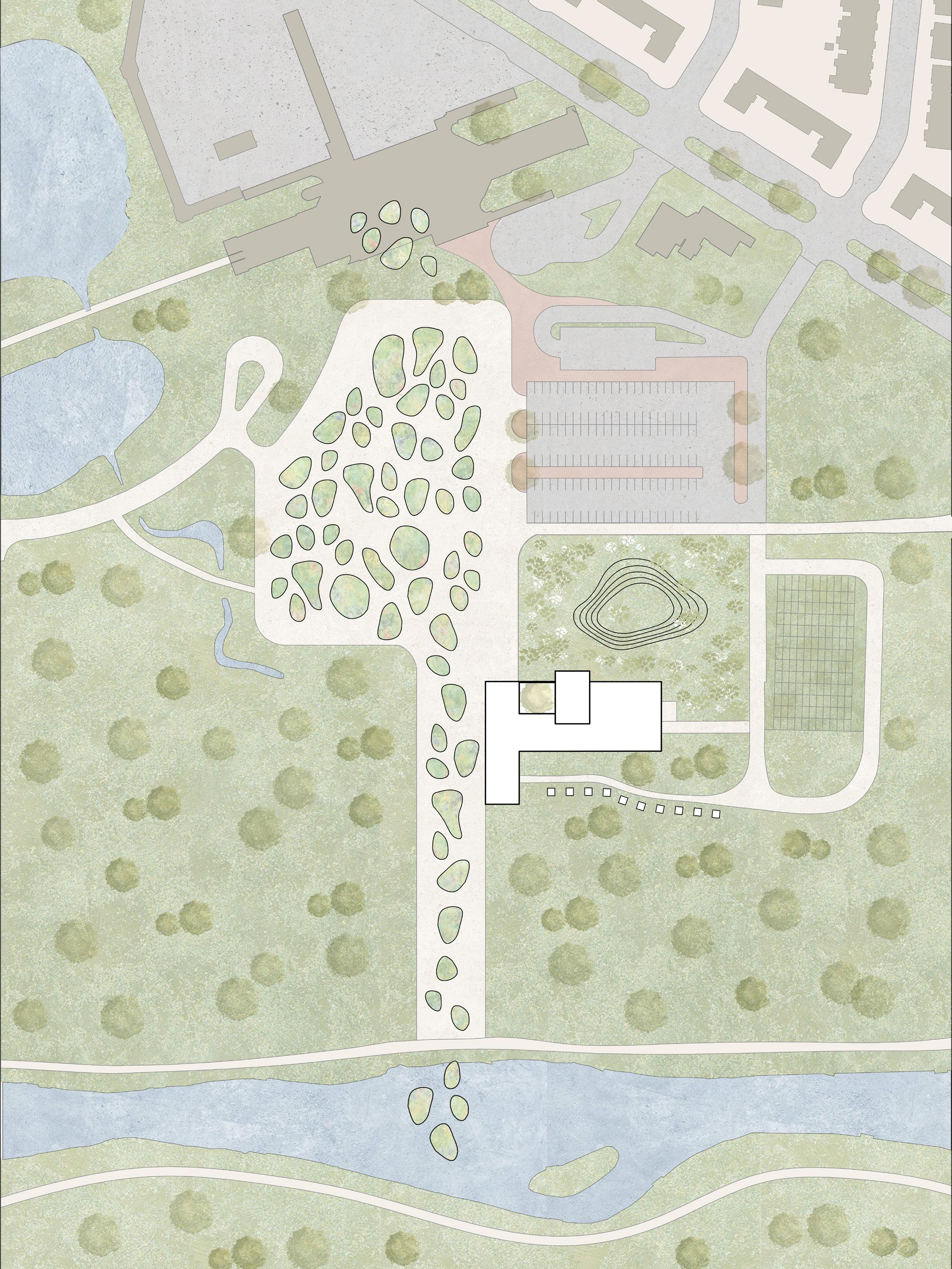

L’axe métro-étang est unifié par l’intégration d’un immense jardin de la biodiversité. Ce jardin est un concentré du Parc Angrignon; on y retrouve des plantes indigènes du parc et de la flore sauvage retrouvé dans les parcs montréalais, dans le but de sensibiliser les jeunes et les étudiants de tout âge à la biodiversité retrouvé dans la ville. Ce jardin est social, programmatique et éducationnel. Ce jardin est caractérisé par ses formes organiques et sous formes de pastilles qui permettent de guider les usagers vers l’étang.
L’agrandissement principale consiste en un percement de la dalle structurelle pour créer une cour intérieure baignée de lumière naturelle. La cour sert à trois usages distincts; l’accueil, la salle d’exposition ouverte et une salle polyvalente.

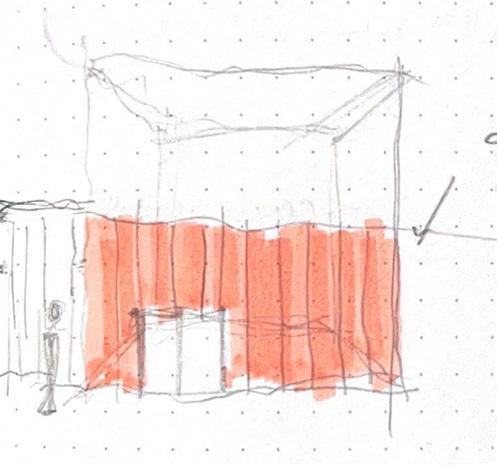

Un volume vertical vient transpercer la dalle existante, introduisant un espace inondé de lumière naturelle qui évoque la sensation d’être en plein air. Cet espace, à la fois apaisant et chaleureux, s’inspire directement de la nature grâce à sa structure visible en bois lamellé-collé. La structure contribue à un langage architectural qui célèbre la verticalité : la légèreté et la finesse de la structure rappellent la présence élancée des troncs d’arbres

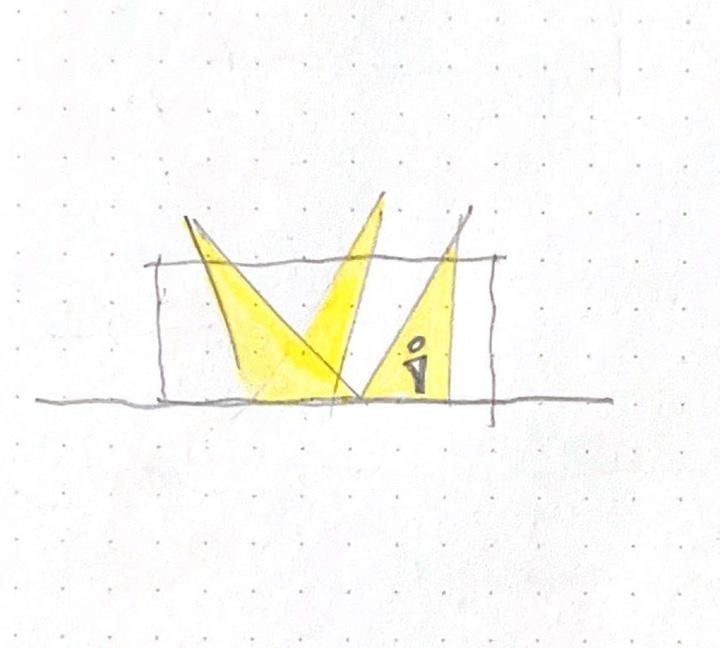

LE CONCEPT
LES

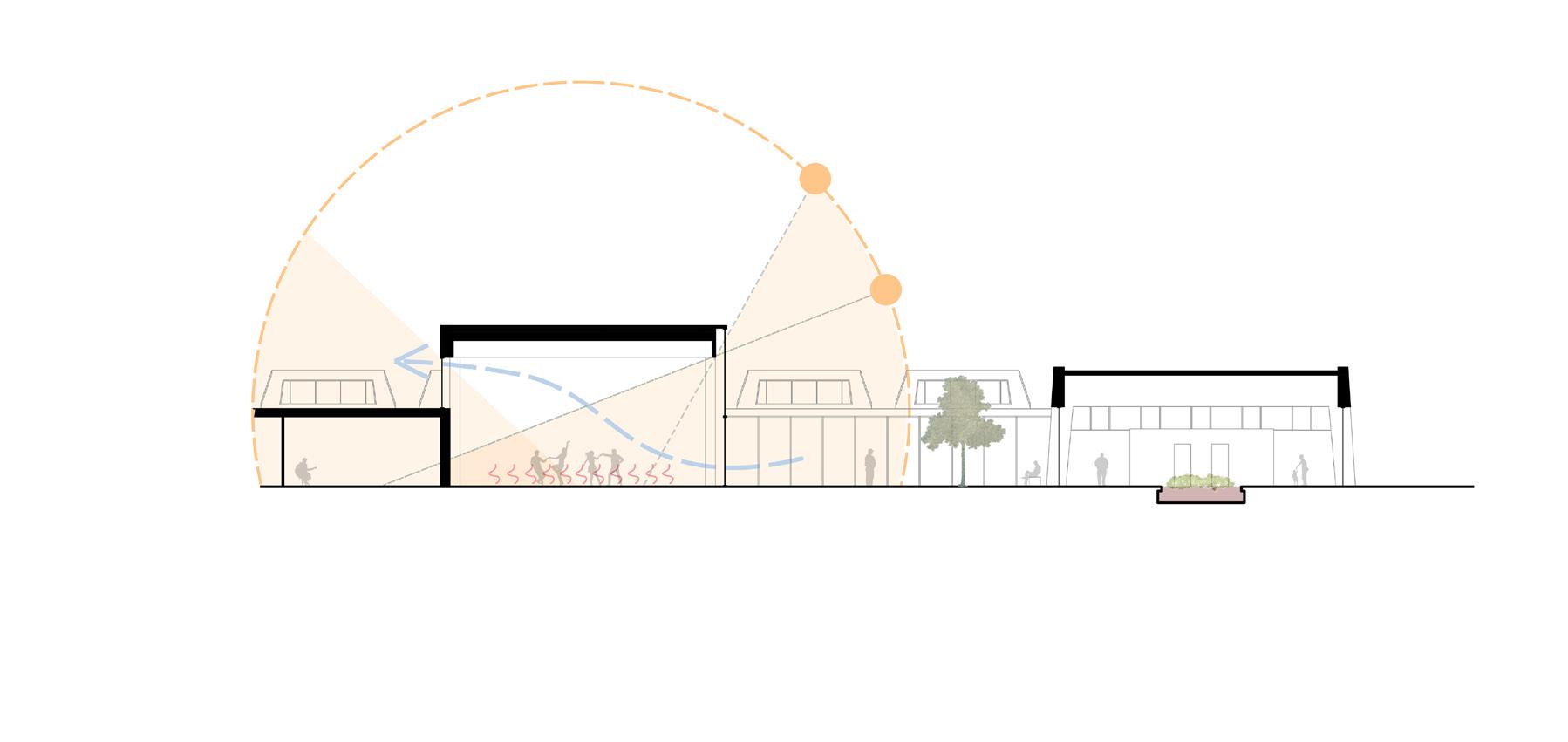

COUPE BIOCLIMATIQUE

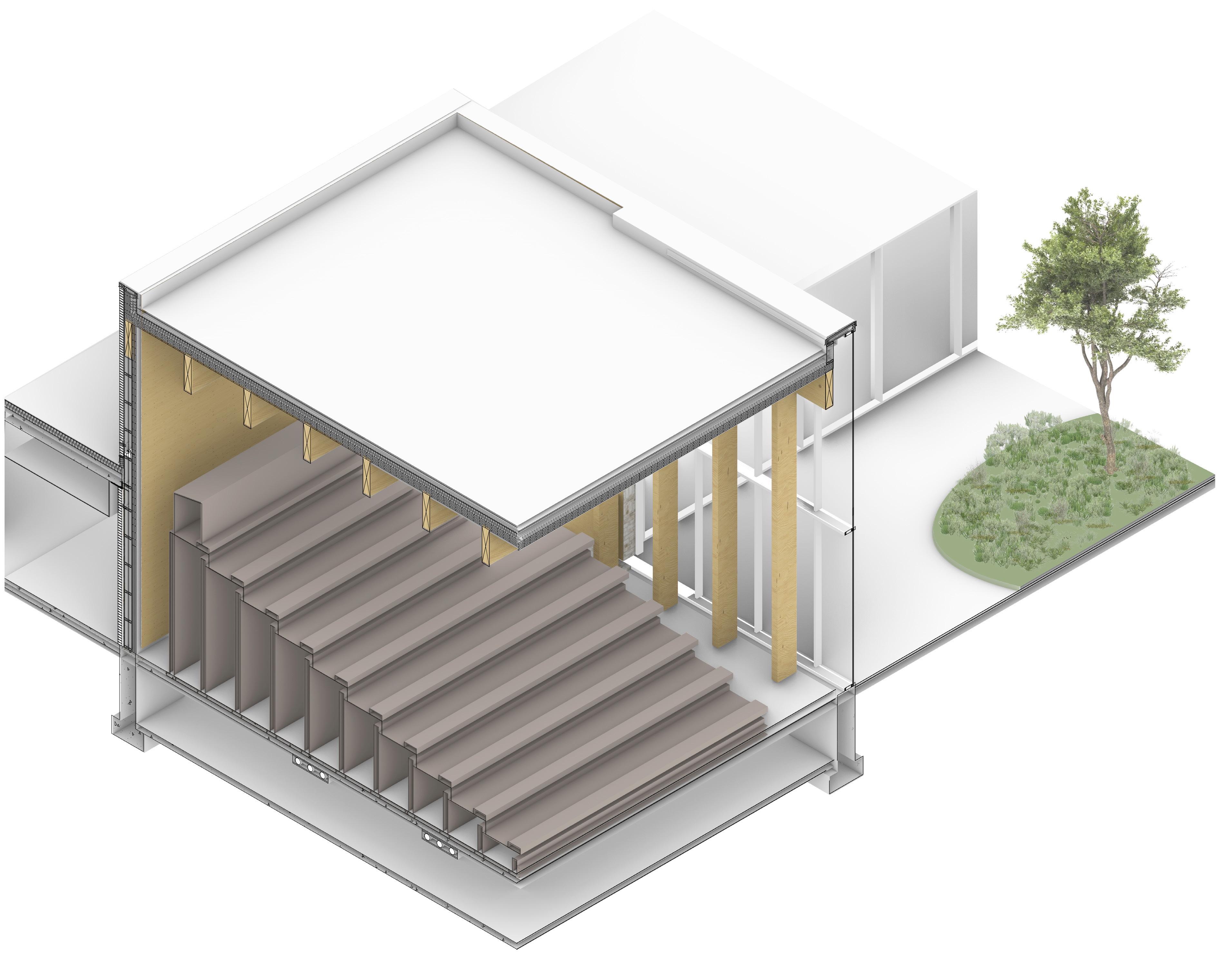

TP3 - PENSÉE CONSTRUCTIVE COUPE AXONOMÉTRIQUE 1:50
TOITURE COMPOSITION
Revêtement de bois 20mm
Pare-pluie (Ondutiss par ONDULINE)
Pare-air (Sopraseal par SOPREMA)
Isolant de pente SOPRA-ISO PENTE 2% 50mm, R11,4
Isolant rigide, polystyrène extrudé 120mm, R15
Pare-vapeur polythylène (Aquabarrier par IKO INDUSTRIES)
Pour l'entretien du vitrage du mur-rideau, un espacement de 400mm a été créé
Manchon intérieur qui permet le mouvement de dilatation

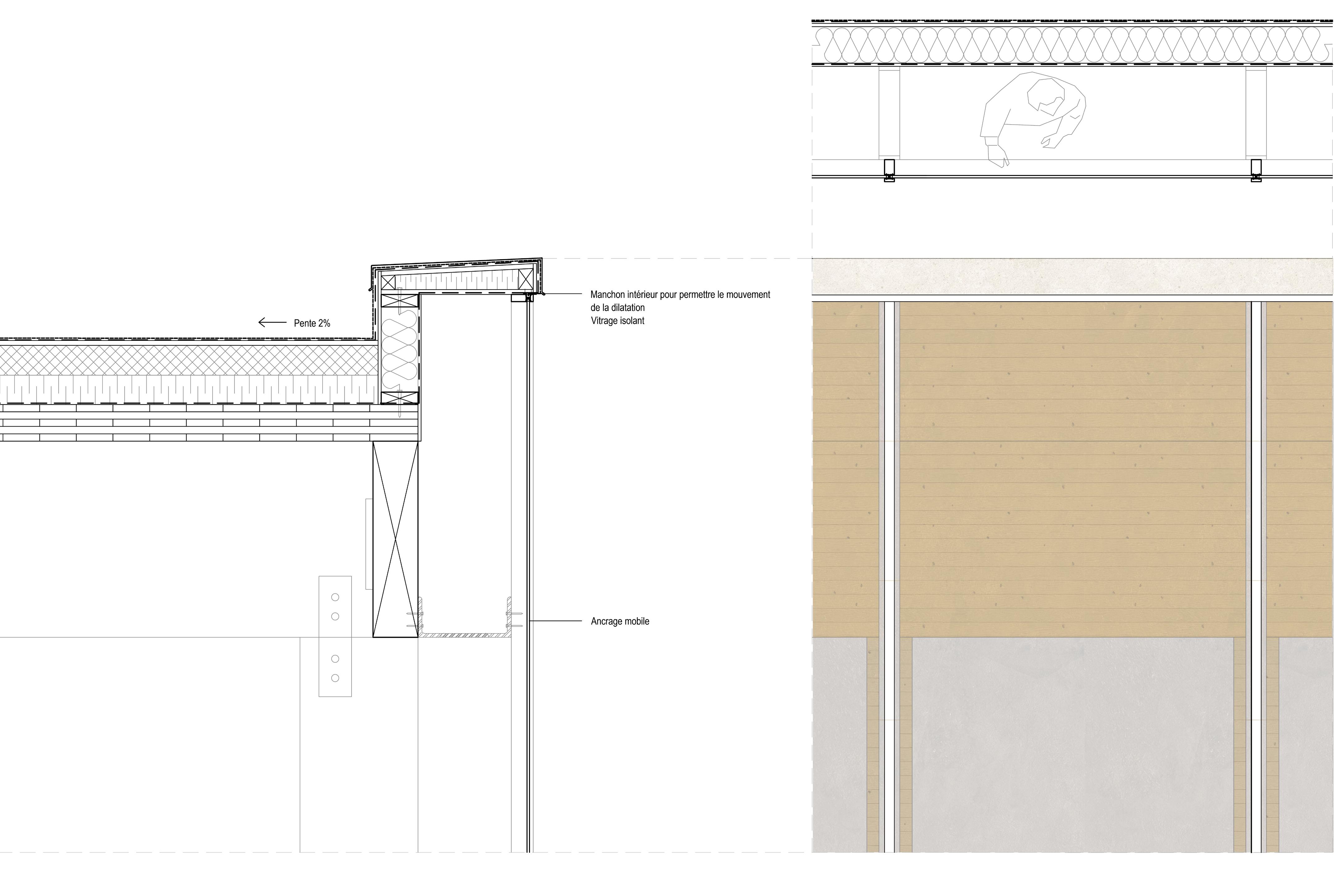

PLAN DU DÉTAIL
Échelle 1:20
MUR-RIDEAU COMPOSITION
Murs rideaux légers Prévost
Meneaux 3603 (40x90mm)
Vitrage double 25mm
Cale à vitrage 6mm
Poutre de solive en lamellé-collé 183x803mm
Poutre principale en lamellé-collé 183x803x12000mm
Ancrage mobile en acier relié à la structure principal pour venir supporter le poids du mur-rideau. Chaque ancrage est aligné à un meneau vertical (espacement de 1500mm) (FIGURE 21)
