Bamboo Biennale Competition 2016

RUTAN BAMBU

Riuh aktivitas manusia menyesakan. Terlalu banyak yang meramaikan suasana. Di sini ada tempat untuk setidaknya mengasingkan diri dari keramaian. Menyembunyikan diri dari pandangan orang. Layaknya menyusuri hutan bambu. Hanya ada deretan bambu menengadah, kontinu, rapat, dan vertikal. Susuri sisi-sisi di dalamnya untuk menempatinya dan merasakan ruangnya.

POLA SIRKULASI

Rumah Hutan Bambu PENZONAAN

PROSES MEMBANGUN DETIL ELEMEN

4 kolom sebagai

penyangga utama disusun sama sisi membentuk bidang persegi. Setiap

kolom terdiri dari 9 batang bambu petung

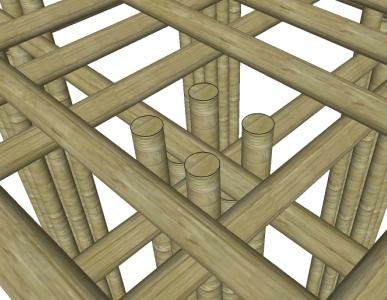

Di atas kolom

disusun penyangga

utama bambubambu gantung dari bambu petung

Di atas penyangga

utama bambubambu gantung

ditambahi

penyangga

tambahan sebagai ruas-ruas pengikat bambu gantung. Bambu apus yang pendek dipasang pada ruas-ruas

penyangga sebagai penutup atas dan pembentuk ruang.

Bambu Petung diameter 12 cm sebagai struktur utama Bambu Apus diameter 8 cm sebagai pembentuk ruang

Bambu apus yang

panjang dipasang pada ruas-ruas

penyangga sebagai penutup samping ruang.

ikat

FO YER FOYER RUANG KUMPUL RUANG PAMER RUANG PAMER MASUK/ KELUAR MASUK/ KELUAR

Sistem tumpuk antar penyangga Sistem tumpuk penyangga pada kolom Bambu apus pendek sebagai penutup atas ruang Bambu apus panjang sebagai penutup ruang Sistem pasak pada setiap penghubung bambu

bamboo biennale 2016 1 3 4 01

Sistem ijuk pada setiap penghubung bambu setelah dipasak

bamboo biennale 2016 1 3 4 02 Denah 0 1 2 Potongan A-A’ 0 1 2 Potongan B-B’ Detil A 0 1 2 0 1 2 Tampak Depan 0 1 2 Tampak Belakang 0 1 2 Tampak Kanan 0 1 2 Tampak Kiri 0 1 2

Tahap pemasangan kolom penyangga utama Tahap pemasangan penyangga utama bambu gantung Tahap pemasangan penyangga tambahan bambu gantung

B B’ A’ A

Tahap pemasangan bambubambu gantung

bamboo biennale 2016 1 3 4 03
