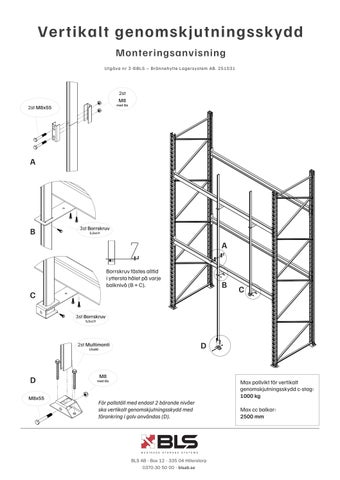

Monteringsanvisning vertikalt genomskjutningsskydd

Monteringsanvisning vertikalt genomskjutningsskydd

1.Montering hållare Du behöver: Z-Balk Fäste vertikal hållare 111134-xxx Borrskruv R6B 5,5 x 19 Förzinkad 111616-4-19

2.

Börja med att stapla upp pallar för att komma upp i bekvämlig arbetshöjd.

Placera sedan Z-balken upp och ned på pallen. Mät därefter ut vart hållarna ska sitta på balken och markera med en märkespenna. Hållare till vertikalt genomskjutningsskydd ska monteras på samtliga balknivåer.

3.

Skruva fast fästet till vertikala hållaren med 2st borrskruv R6B 5,5 x 19 Förzinkad i de yttersta hålen på hållaren. Hållaren ska placeras intill Z-balken utan något mellanrum emellan.

4.

Häkta i Z-balkarna med hållarna på baksidan.

5. Infästning golvnivå Du behöver: C -stag 111130-xxxx Golv/bottenstopp, galv 111134-10 Bult Multi Monti 7,5x40 111009-3 Skruv M10x75 M6S 111310-1-75-7 Mutter M10, lås FZB 111310-6-0-7

5.1 Trä i första c-staget i den nedersta hållaren och använd ett Golv/bottenstopp till vertikalt genomskjutningsskydd.

6. Infästning i första balknivån Du behöver: C-stag 111130-xxxx Botttenstopp 111134-20 Borrskruv R6B 5,5 x 19 Förzinkad 111616-4-19

6.1 Trä igenom c-staget i den första och andra vertikala hållaren på både den första och andra balknivån.

6.2 Använd ett Bottenstopp golvstopp som infästning i första balknivån.

7. Infästning övriga balknivåer Du behöver: Skarv till vertikalt genomskjutningsskydd (40x40rör/C-stag) 111130-4 Skruv M8x55, FZB 111308-1-55-7 Mutter M8, Lås FZB 111308-6-0-7

5.1 Fortsätt att trä i c-stagen i hållarna upptill och använd Skarv till vertikalt genomskjutningsskydd (40x40rör/Cstag) för anslutning mellan c-stagen.

5.2 C-stagen ska fästas in i varje hållare med 2st Borrskruv R6B 5,5 x 19 Förzinkad. Dessa skruvas in i c-stagen från sidan.
