REFERENTE - COMPILACIÓN LIBRO DIGITAL

UNIVERSIDAD INDOAMERICA

TEORIA E HISTORIA DE LA ARQUITECTURA Y EL URBANISMO

LATINOAMERCANA

PAE 2_T2 P02 REFERENTECOMPILACIÓN LIBRO DIGITAL

Nombre: Bladimir Cumbajin

Semestre: Sexto

Paralelo: 01

PAE 1 REFERENTES TALLER

MERCADO DEL RIO / MORALES VICARIA ARQUITECTURA

INFORMACIÓN DEL CLIENTE

INFORMACIÓN ARTITECTO

ANÁLISIS PLANTAS, CORTES Y FACHADAS

ANÁLISIS FUNCIONAL

PAE 2 REFERENTE TALLER PARTE II

1.

2.

ANÁLISIS FORMAL MATERIALIDAD VOLUMETRÍA

COMPOSICIÓN ARQUITECTONICA- PLANTAS Y FACHADAS FUNCIÓN DEL EDIFICIO

REFERENTE MAQUETA VIRTUAL

PROCESO DE LA MAQUETA

RELACIÓN ENTRE EL PROGRAMA Y EL SISTEMA

CONSTRUCTIVO

ANÁLISIS CONTEXTUAL

BIBLIOGRAFÍA

TEORIA E HISTORIA DE LA ARQUITECTURA Y EL URBANISMO LATINOAMERCANA

SEMESTRE:

INTEGRANTES:

-BLADIMIR CUMBAJÍN

SEXTO SEMESTRE, PARALELO 01

FECHA:

PROYECTO

DATOS CLIMÁTICOS

REFERENTES

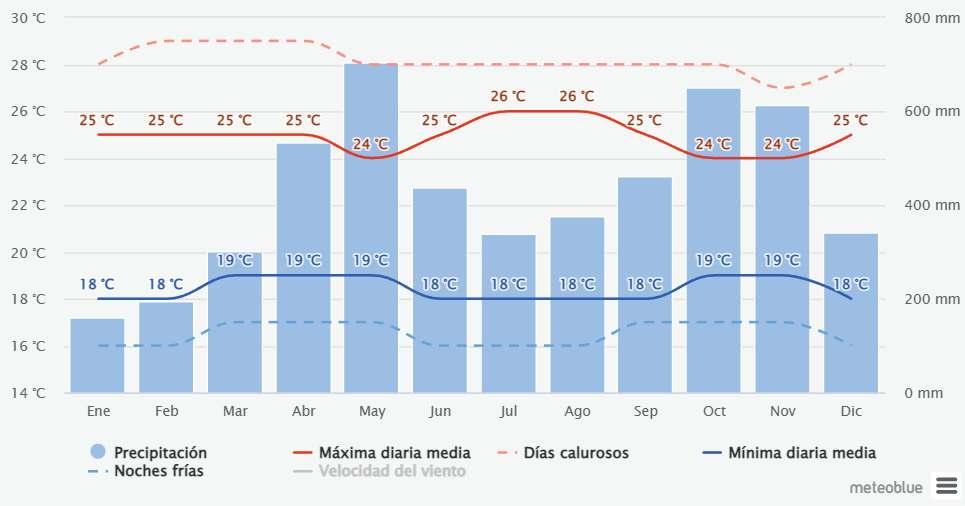

Temperaturas medias y precipitación

La "máxima diaria media" (línea roja continua) muestra la media de la temperatura máxima de un día por cada mes de Medellín. Del mismo modo, "mínimo diaria media" (línea azul continua) muestra la media de la temperatura mínima.

DATOS

MERCADO DEL RÍO Colombia, Medellín2016 SEXTO SEMESTRE PARALELO 01

Para dicho análisis del referente de mercado que está localizado en Colombia, en la ciudad de Medellín, en el cual se inauguro en el año 2016, donde vamos a analizar los datos climáticos de dicha UBICACIÓN por lo que encontramos una tabla de temperaturas durante todos los meses del año, ya que nos permitirá analizar un poco su contexto, para tenerlo como están distribuidas las áreas de dicho proyecto. Además, encontramos una tabla de cielo nublado, sol y días de precipitación, donde nos ayuda a determinar cómo se encuentra la temperatura si afecta a la edificación o beneficia al proyecto la luz natural, es decir que podremos analizar como están jugando la entrada de luz natural.

FOTO: Temperaturas medias y precipitaciones TOMADA: Meteoblu LINK: https://www.meteoblue.com/es/tiempo/historyclimate/climatemodelled/medell%c3%adn_colombia_3674962

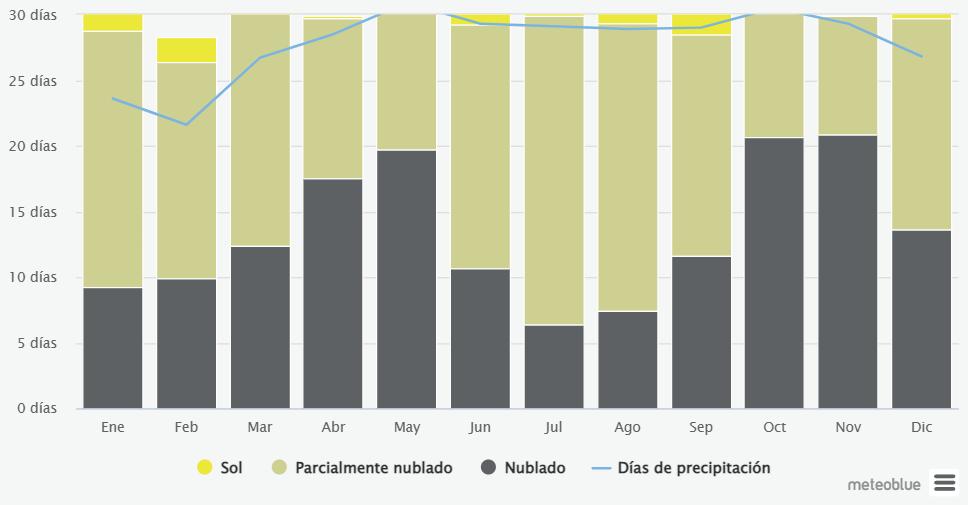

Cielo nublado, sol y días de Precipitación

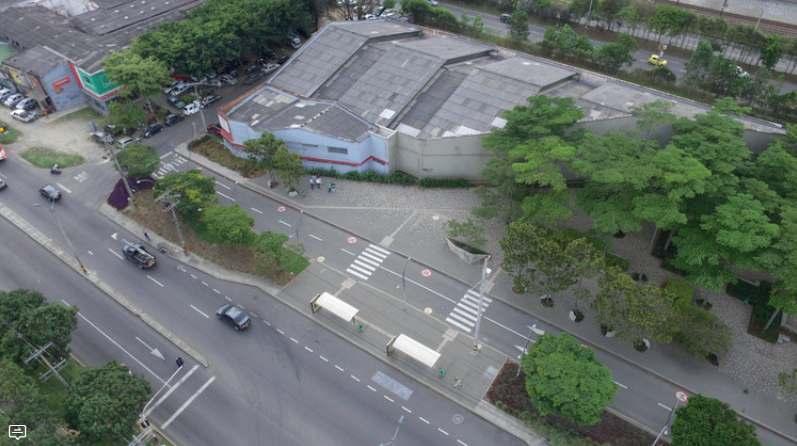

FOTO: Mercado del Río

TOMADA: Meteoblu

El gráfico muestra el número mensual de los días de sol, en parte nublados, nublados y precipitaciones. Los días con menos de 20% de cubierta de nubes se consideran como días soleados, con 20-80% de cubierta de nubes como parcialmente nublados y más del 80% como nublados. azul continua) muestra la media de la temperatura mínima.

FOTO: Cielo nublado, sol y días de precipitación TOMADA: Meteoblu LINK: https://www.meteoblue.com/es/tiempo/historyclimate/climatemodelled/medell%c3% adn_colombia_3674962

PROYECTO

Información del Proyecto

REFERENTES

PAÍS AÑO

DATOS

Se destaca que el Mercado del Río en tiempos posteriores fue primero unas viejas bodegas de un área de 2.071 m2. Por lo que se encuentra ubicado entre la Autopista del Río y la avenida los Industriales, como referencia frente al Edificio Bancolombia.

MERCADO DEL RÍO Colombia2016 TEORÍA

Podemos destacar en esta presentación los planos arquitectónicos, en donde nos dan a conocer como está distribuido las áreas del mercado de Río, por lo que también vamos a observar las fachadas del proyecto, además una distribución de espacios que conectan los espacios exteriores como interiores. A motivo que se observa los planos arquitectónicos se puede deducir que cuentan con 2 niveles donde tiene más espacialidad para el recorrido de los habitantes.

FOTO: Mercado del Río

TOMADA: Meteoblu

PlanosArquitectónicos

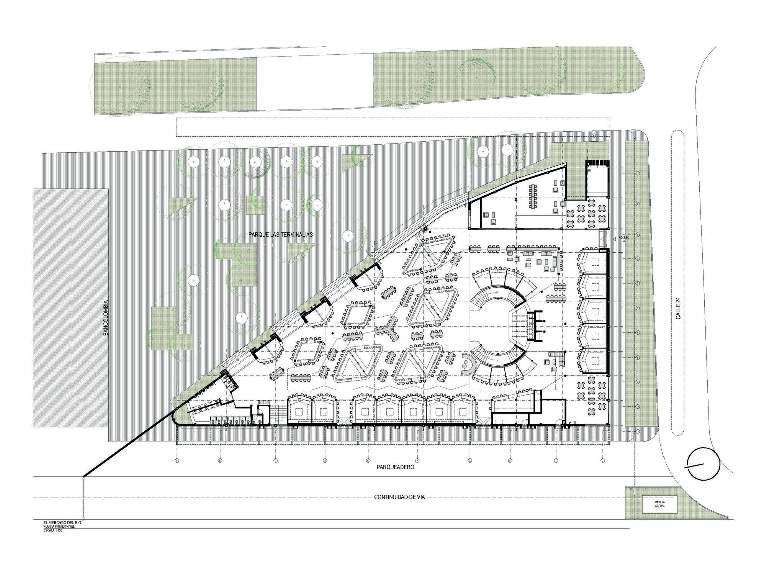

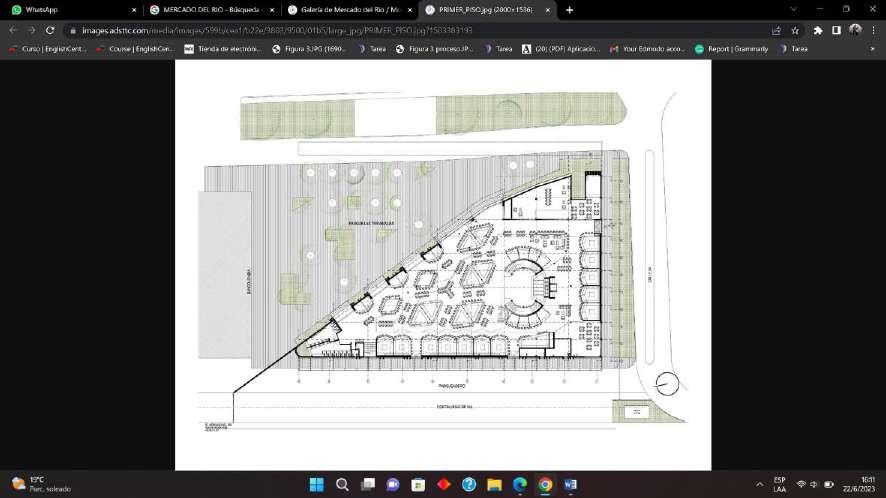

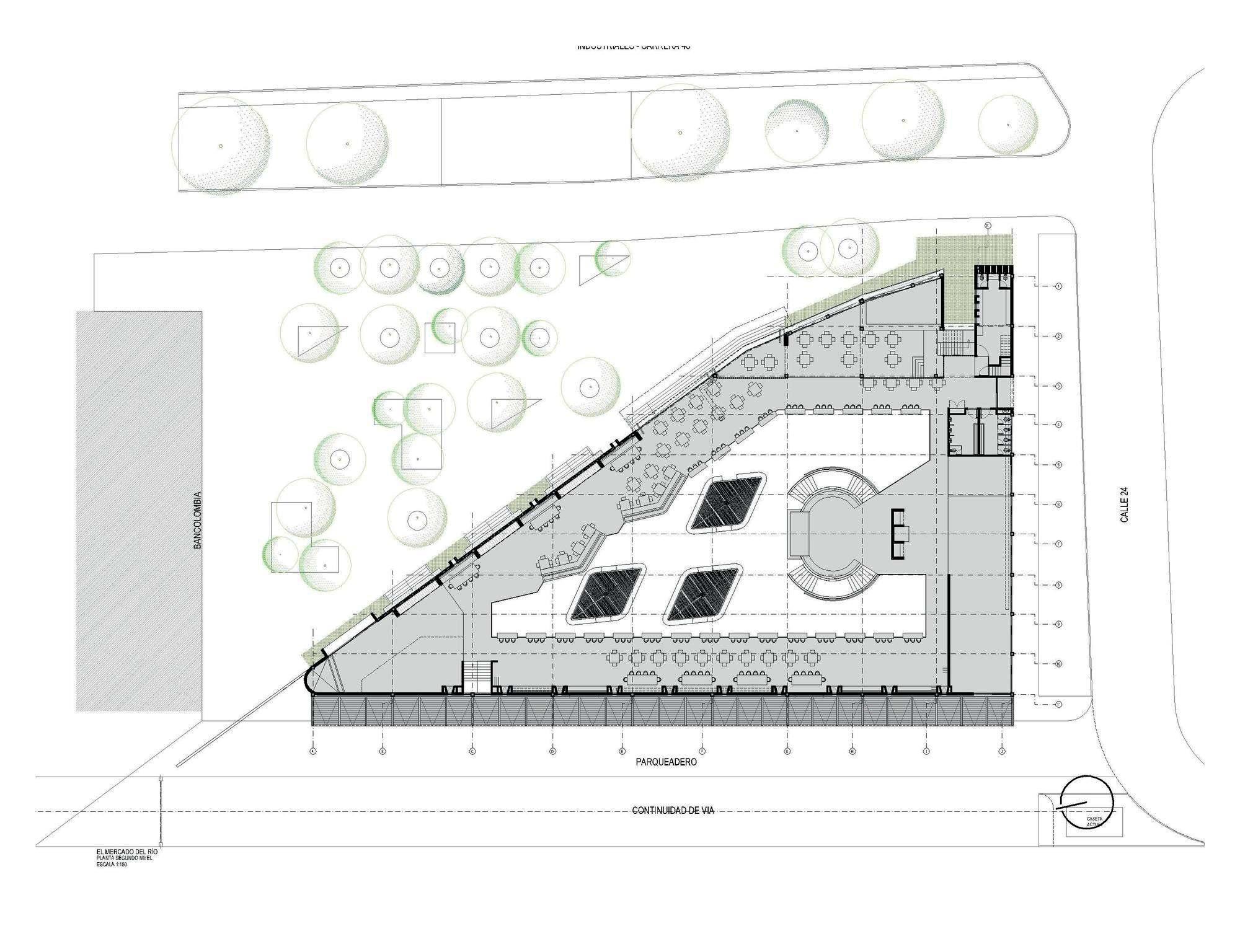

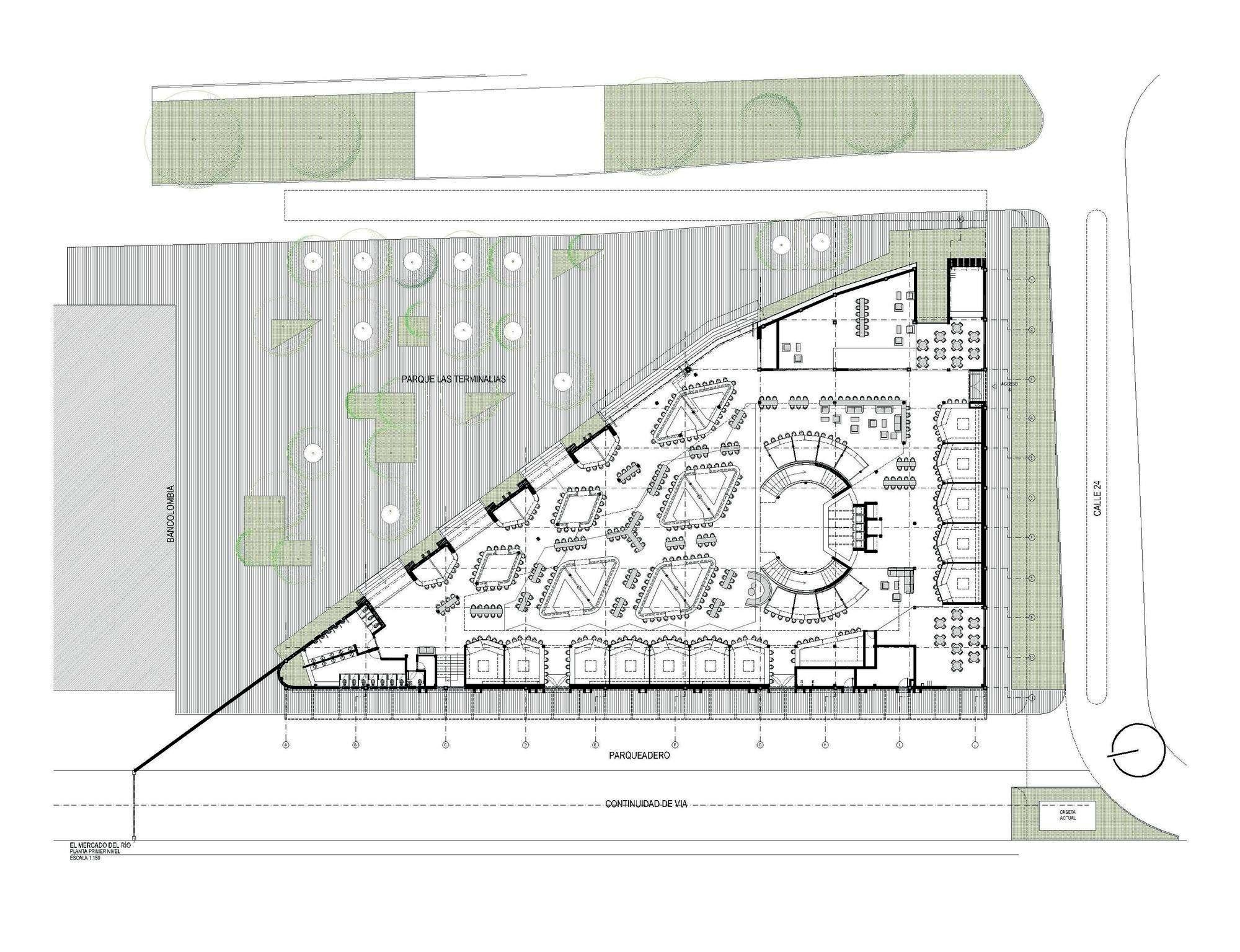

Planta Primer Nivel

FOTO: Mercado del Río TOMADA: Meteoblu

Planta Segundo Nivel

FOTO: Mercado del Río

TOMADA: Meteoblu

FOTO: Mercado del Río

TOMADA: Meteoblu

FOTO: Mercado del Río

TOMADA: Meteoblu

1/2

PROYECTO

REFERENTES

PlanosArquitectónicos

PAÍS AÑO

MERCADO DEL RÍO Colombia2016

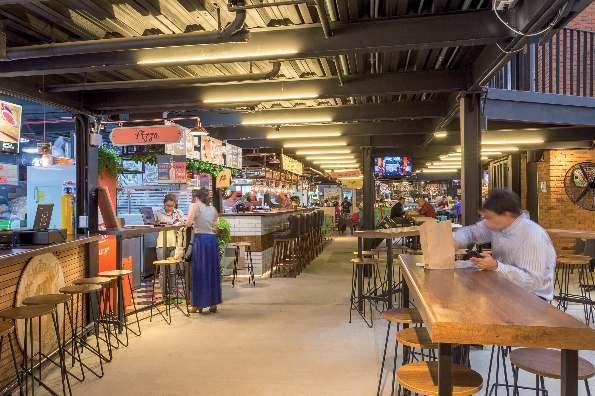

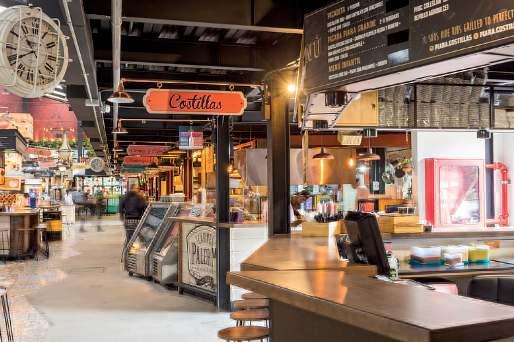

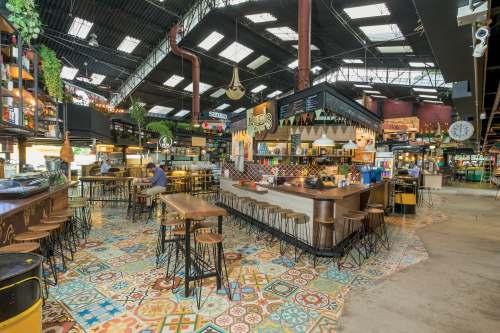

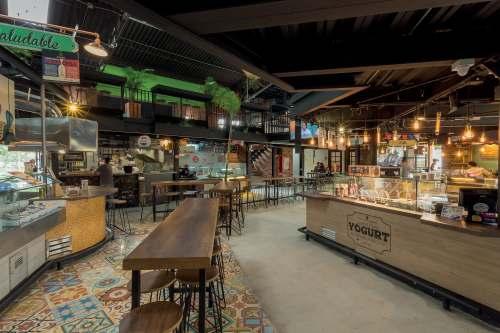

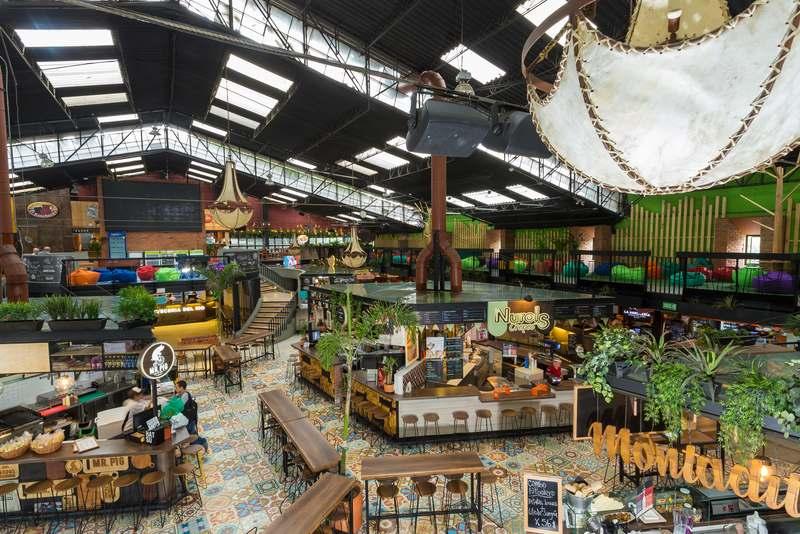

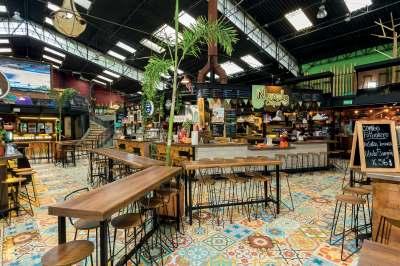

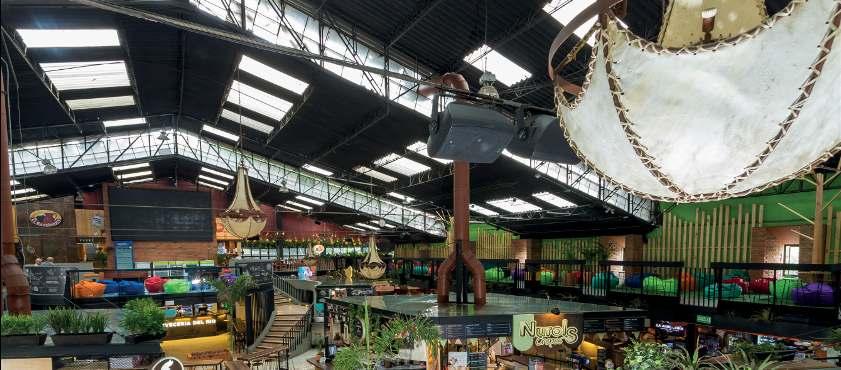

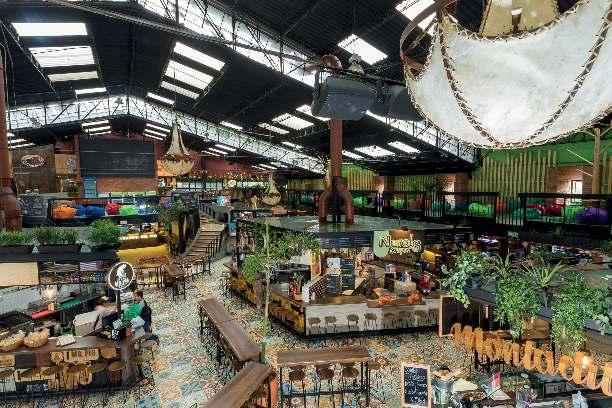

Fotos Interiores

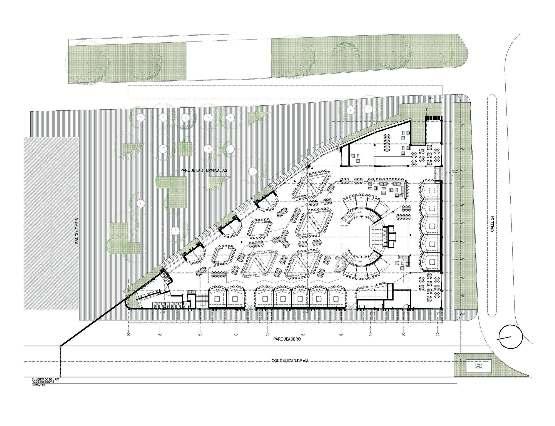

Implantación

UNIVERSIDAD

TEORÍA E HISTORIA

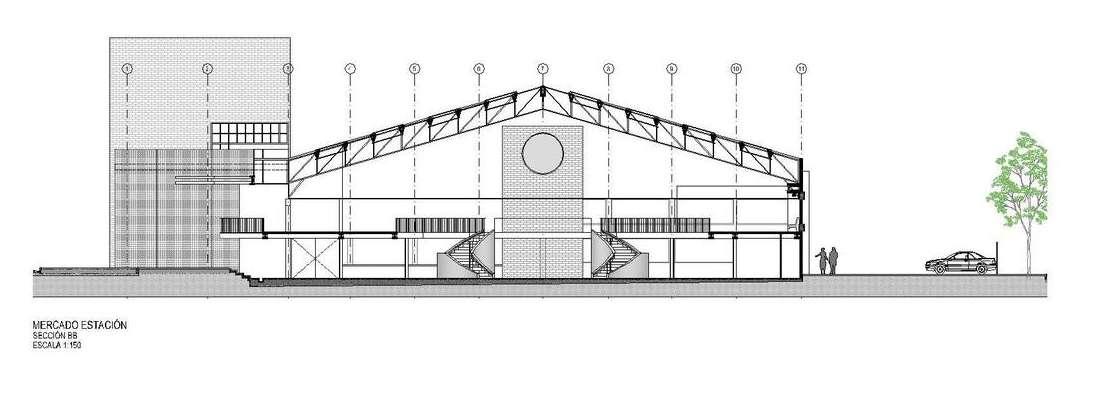

Sección

NOMBRE BLADIMIR CUMBAJIN

DESCRIPCIÓN

REFERENTES DE MERCADOS

FECHA 25-05-2023

NUMERO DE LAMINA 1/2

FOTO: Mercado del Río TOMADA: Meteoblu

FOTO: Mercado del Río TOMADA: Meteoblu

FOTO: Mercado del Río TOMADA: Meteoblu

PROYECTO

REFERENTES

PlanosArquitectónicos

PAÍS AÑO

MERCADO DEL RÍO Colombia2016

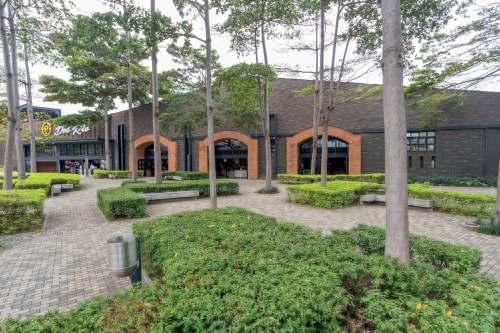

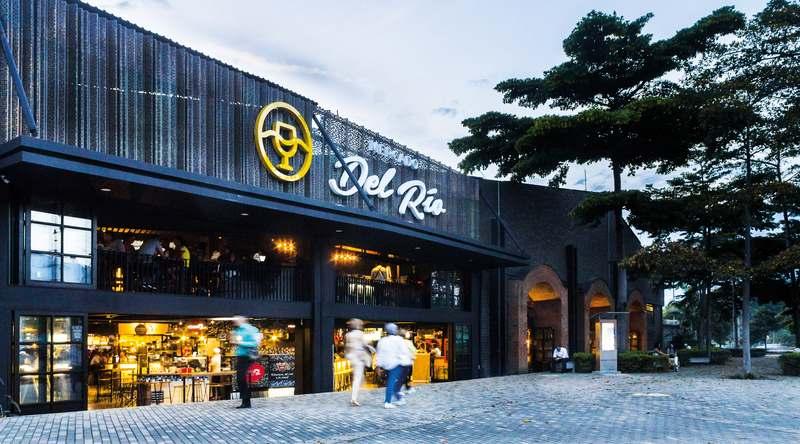

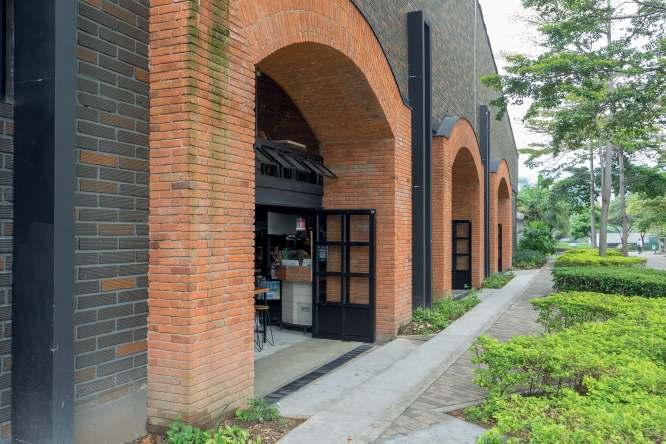

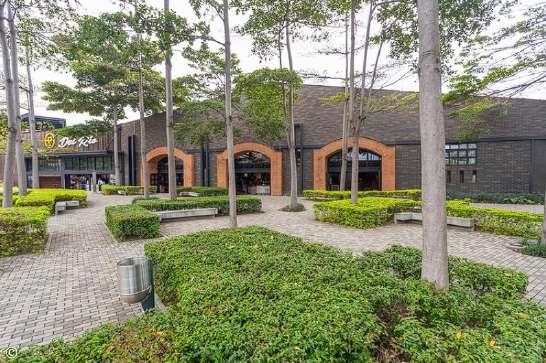

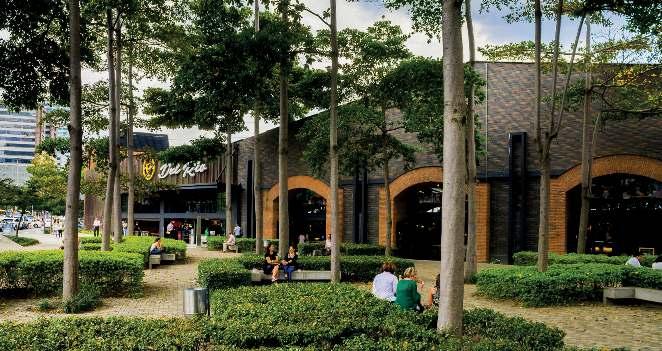

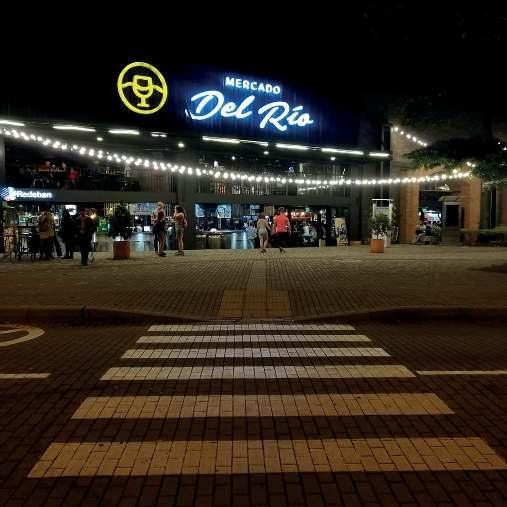

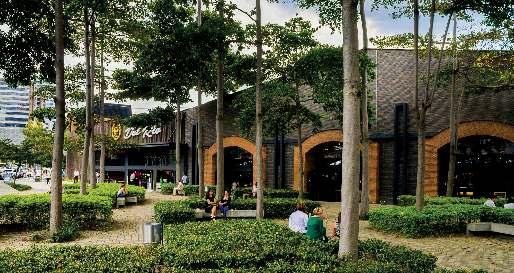

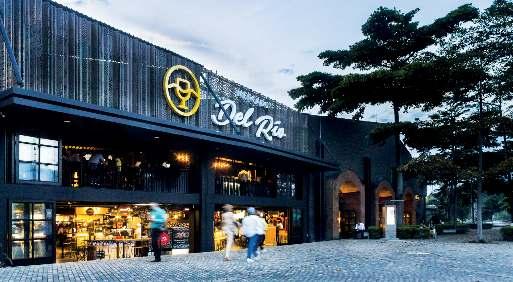

Fotos Exteriores

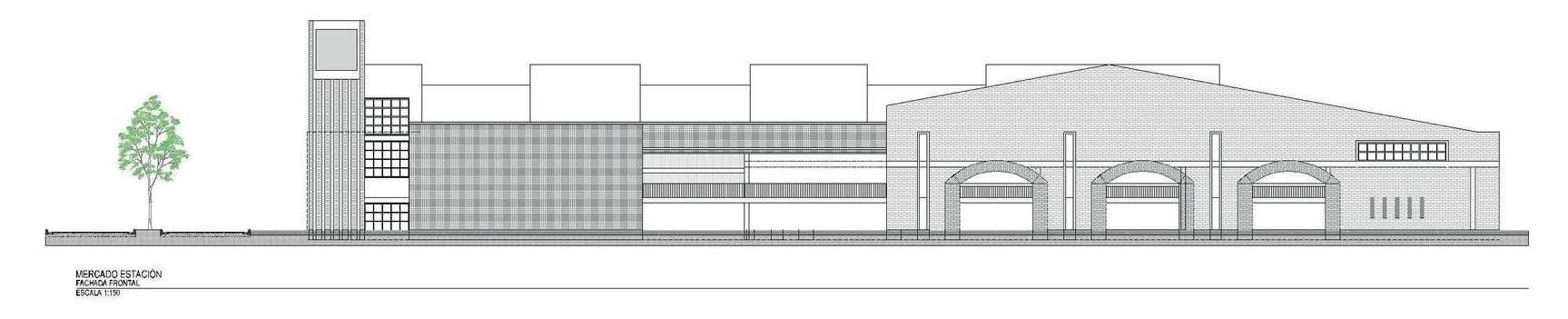

Fachada Frontal

FOTO: Mercado del Río

TOMADA: Meteoblu

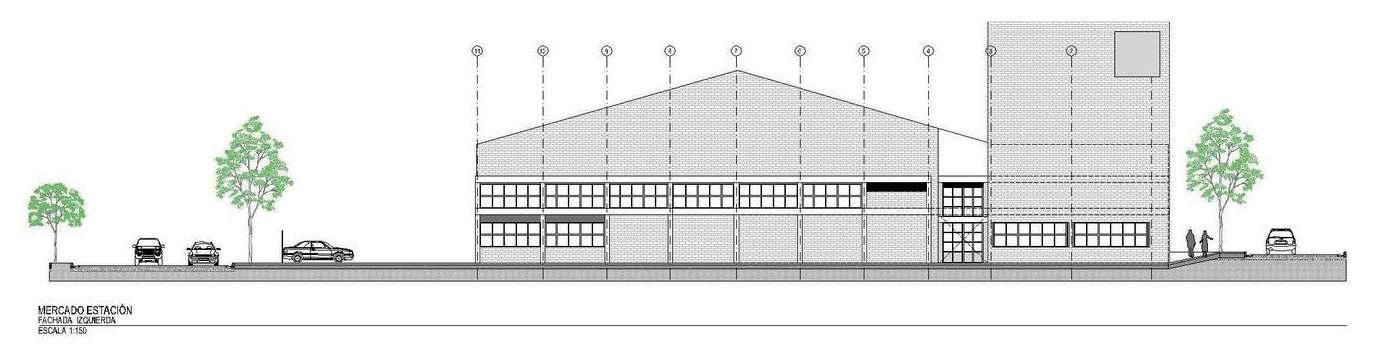

Fachada Izquierda

NOMBRE BLADIMIR CUMBAJIN

DESCRIPCIÓN

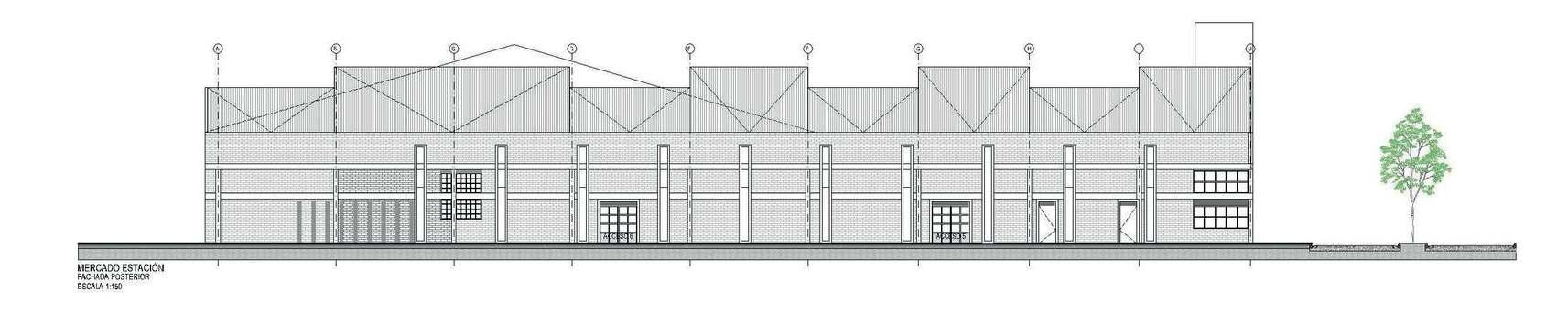

Fachada Posterior

REFERENTES DE MERCADOS

FECHA 25-05-2023

FOTO: Mercado del Río

TOMADA: Meteoblu

FOTO: Mercado del Río

TOMADA: Meteoblu

NUMERO DE LAMINA 1/2

PROYECTO

FUNCIONAL

REFERENTES

ZONIFICACIÓN

DESCRIPCIÓN

MERCADO DEL RÍO Colombia2016 SEXTO SEMESTRE PARALELO 01

Dentro del análisis funcional podemos ir destacando varios equipamientos dentro del Mercado de Río, en el cual podemos observar zonas sociales, zonas comerciales, zonas de servicio y zonas verdes, por lo que son diferentes espacios en beneficio a los habitantes, por lo cual podemos identificar tanto productos locales como productos exportados, por lo que fomenta un desarrollo en la comunidad, además podemos ver su forma de distribuir los espacios por circulaciones tipo laberinto, por lo que según vemos quiere que recorran por todas las áreas del mercado.

FOTO: Mercado del Río

TOMADA: Meteoblu

ZONA SOCIAL

-Mesa tipo Barras

-Sillas largas

ZONA COMERCIAL

-Locales cómo ceviches, tapas españolas, crepes, arroces mixtos, hamburguesas gourmet, paellas, jamones, quesos, postres, etcétera.

- Enoteca

-Cervecería

ZONA SERVICIO

-Baños de Hombre

-Baños de Mujeres

- Estacionamiento

- CAFÉ

ZONA VERDE

- Macetas

- Jardín

1/2

PROYECTO

REFERENTES

DESCRIPCIÓN

Podemos destacar que dentro de este proyecto de Mercado del Río existe una circulación en donde analizamos los diferentes accesos desde la parte exterior hacia la parte interior de la edificación, por lo que observamos una circulación lineal permitiendo un acceso directo, en el cual se puede obtener espacios abiertos para los habitantes, por otra parte tenemos una circulación no lineal, es decir, circulación irregular, por lo que se requiere que todos los espacios haya una circulación que conecto con todos los espacios dando como resultado un recorrido sobre los diferentes equipamientos que existen en la edificación.

Planta Primer Nivel

MERCADO DEL RÍO Colombia2016 SEXTO SEMESTRE PARALELO 01

FOTO: Mercado del Río

TOMADA: Meteoblu

ACCESOS PRINCIPALES

CIRCULACIÓN IRREGULAR TIPO LABERINTO

FOTO: Mercado del Río

TOMADA: Meteoblu

CIRCULACIÓN

CIRCULACIÓN LINEAL

PROYECTO

REFERENTES

ZONIFICACIÓN

Planta Segundo Nivel

MERCADO DEL RÍO Colombia2016 SEXTO SEMESTRE PARALELO 01

Dentro del análisis funcional podemos ir destacando varios equipamientos dentro del Mercado de Río, en el cual podemos observar zonas sociales, zonas comerciales, zonas de servicio y zonas verdes, por lo que son diferentes espacios en beneficio a los habitantes, por lo cual podemos identificar tanto productos locales como productos exportados, por lo que fomenta un desarrollo en la comunidad, además podemos ver su forma de distribuir los espacios por circulaciones tipo laberinto, por lo que según vemos quiere que recorran por todas las áreas del mercado.

REFERENTES

FOTO: Mercado del Río

TOMADA: Meteoblu

ZONA SOCIAL

-Mesa tipo Barras

-Sillas largas

- Restaurante

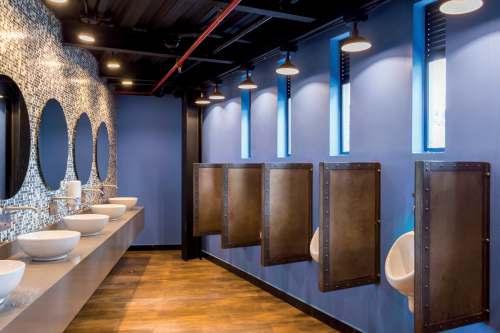

ZONA SERVICIO

-Baños de Hombre

-Baños de Mujeres

FOTO: Mercado del Río

TOMADA: Meteoblu

25-05-2023

NUMERO DE LAMINA 1/2

PROYECTO

MERCADO DEL RÍO Colombia2016

DESCRIPCIÓN

REFERENTES

ANÁLISIS

FUNCIONAL

Planta Segundo Nivel

TEORÍA

FOTO: Mercado del Río

TOMADA: Meteoblu

CUMBAJIN FECHA 25-05-2023

CIRCULACIÓN LINEAL

CIRCULACIÓN IRREGULAR TIPO LABERINTO

FOTO: Mercado del Río

Meteoblu

NUMERO DE LAMINA 1/2

TOMADA:

CIRCULACIÓN

PAE 2 REFERENTE TALLER PARTE II

Nombre: Bladimir Cumbajin

Semestre: Sexto

Paralelo: 01

PROYECTO

Análisi Formal

REFERENTES

DESCRIPCIÓN

El análisis formal podemos analizar su composición de distribuir los espacios dentro del proyecto arquitectónico, por lo que observamos en la planta arquitectónica que existe una radiación es decir que los diferentes espacios están alrededor de un eje en común por lo que el arquitecto quiere que los habitantes recorran todo el proyecto para que conozcan su forma de organizarse el proyecto.

FORMA

Es un referente en el cual podemos destacar que la parte del terreno es en forma de un rectángulo, por lo que permite ubicase el proyecto ya que antes era una estación de tren, por lo que se trataron de adaptar a las líneas del ferrocarril, además en su composición va jugando con la sustracción de elementos para permitir dividir el mercado con zonas verdes en el exterior y una distribución de espacios en el interior.

FOTO: Mercado del Río

ORGANIZACIÓN

MERCADO DEL RÍO Colombia2016 SEXTO SEMESTRE PARALELO 01

Se destaca que su distribución en la planta arquitectónica es de una manera radial, por lo que hay una distribución de espacios desde un punto en general por lo que complementan los demás espacios permitiendo que haya una conexión.

FOTO: Mercado del Río

TOMADA: Meteoblu

Parque

Mercado Río

FOTO: Mercado del Río

TOMADA: Meteoblu

PRINCIPIOS COMPOSITIVOS

COLOR

En base a su color que se está representando en la fachada podemos destacar que es un material constructivo natural, es decir que se ocupa el ladrillo que tiene una tonalidad terrosa, que transmite calidez, serenidad y calma, ya que en la facha se conecta con la naturaleza que se encuentra en su exterior

1/2

Río

Ladrillo

FOTO: Mercado del Río

TOMADA: Meteoblu

En base a las fachas podemos destacar que hay una repetición de módulos, como es en el caso de las puertas de acceso que tiene la misma forma rectangular. Además, podemos observar que existe una repetición en las ventanas del mercado, por lo que permite el ingreso de luz natural hacia el interior del proyecto. Por lo que en los techos también existe una repetición que genera una proporción organizada en la fachada.

Se enmarcará de color rojo donde exista la repetición de módulos en las fachadas del mercado Río que se encuentra en Colombia.

DESCRIPCIÓN

Dentro del proyecto del Mercado de Río que se encuentra en Colombia, hemos analizado la parte formal donde obtenemos información en la composición que se encuentra conformado, además vamos analizando los principios ordenadores que se encuentran en las fachadas como sí existen una modulación en la cual tiene una forma ordenada de distribuir sus espacios.

Dentro del análisis formal podemos destacar que existe una interrelación entre la parte exterior del proyecto con la parte interna, es decir que permite un acceso a los espacios que contienen, permitiendo así que los habitantes se trasladen de un espacio publico a pequeñas partículas de espacios privados.

Fachada Frontal

Repetición de volúmenes

Repetición en Puertas de ingreso

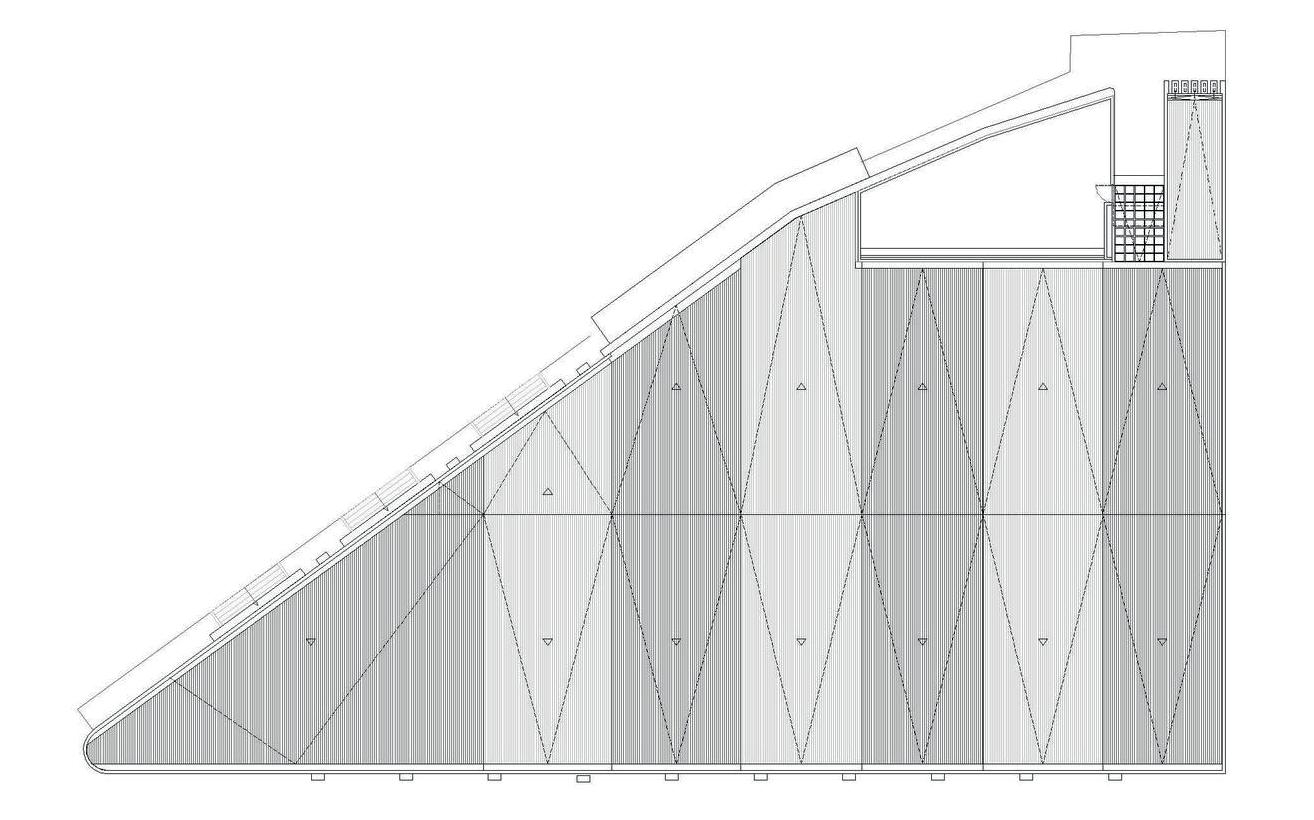

Repetición en Cubiertas

Fachada Posterior

Repetición en las ventanas

Repetición en Puertas

FOTO: Mercado del Río

TOMADA: Meteoblu

Fachada Izquierda

Repetición rectangular en sus ventanas De acuerdo con una modulación

Repetición en los muros de su fachada

PROYECTO

REFERENTES

DESCRIPCIÓN

Dentro del análisis funcional podemos ir destacando varios equipamientos dentro del Mercado de Río, ya que analizamos que en el segundo nivel tiene un porcentaje más alto de la circulación lineal que la circulación irregular, por lo que nos permite tener espacios más amplios, debido a que se conectan todos los equipamientos distribuidos en el segundo nivel dando una organización de mejor manera.

Análisi Formal

En cuanto al análisis de la relación entre la programación y el sistema constructivo, podemos analizar que el proyecto de Mercado de Río tienen un sistema constructivo a porticado, es decir que tiene materiales constructivos naturales como el ladrillo que implementa en sus fachadas y por otra parte podemos analizar que está conformado por una estructura metálica que sostiene la cubierta de grandes luces ya que lo podemos denominar un sistema pórtico, por lo que está formado por cerchas las vigas permitiendo una estabilidad para la seguridad que debe tener en el proyecto.

Cerchas

Sistemas constructivos de

Se ocupa como materia prima el ladrillo que es un material procesado con arcilla y fibras naturales. Que una de sus características es que tiene una buena resistencia térmica.

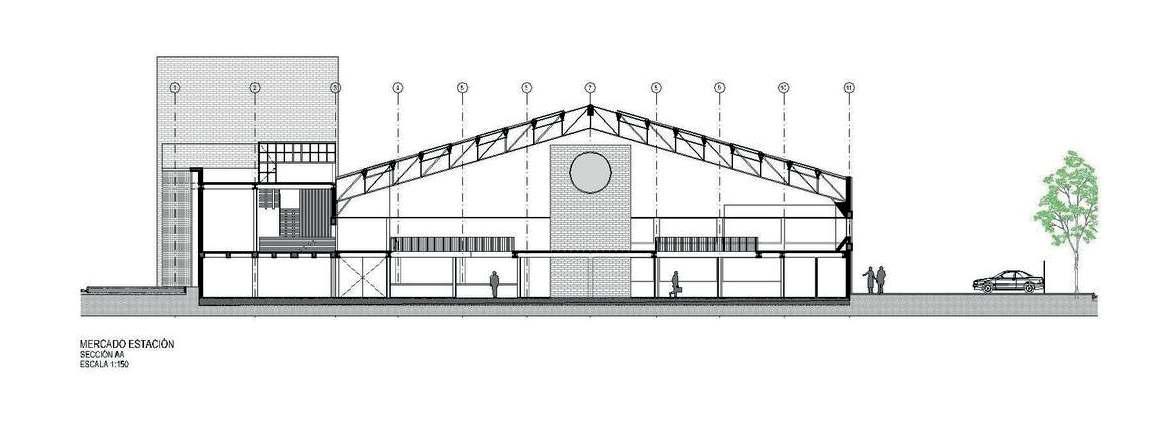

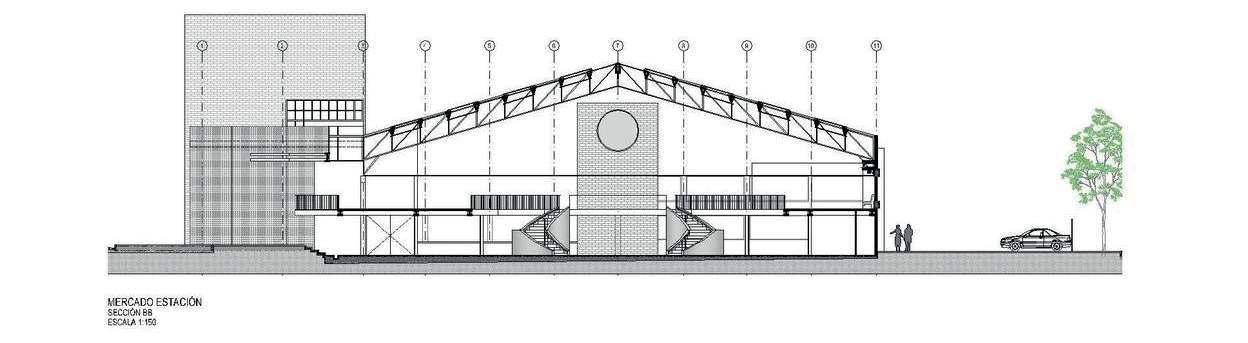

Sección

Estructura Metálica

FOTO: Mercado del Río

TOMADA: Meteoblu

Se está utilizando un sistema constructivo de metal, es decir las vigas y columnas se las ocupa para que soporten las cargas de la edificación, por lo que es un material de una rapidez instalación, por lo que también beneficia al proyecto a tener a agilizar la obra de construcción.

FOTO: Mercado del Río

Es un sistema que se lo ocupa para grandes luces de luz, por lo que tiene una resistencia al pandeo, además se lo ocupa como vigas que soportan la cubierta.

MERCADO DEL RÍO Colombia2016 SEXTO SEMESTRE PARALELO 01

1/2

Mercado del Río

PROYECTO

REFERENTES

PAÍS AÑO

MERCADO DEL RÍO Colombia2016

FOTOS

En la utilización del material natural que en este caso vendría siendo el ladrillo que está formado por arcilla y fibras naturales por lo que este material permite conectar el exterior con la parte interna de los espacios, por lo que en la parte externa del proyecto se encuentran materiales naturales, como es la madera, la piedra entro otros. Dando una conexión para que los habitantes no se sientan conectados con el proyecto.

En relación con la programación que tiene con los diferentes sistemas constructivos que tiene el proyecto arquitectónico se puede definir que hay un sistema estructural de metal que se implementó como vigas y columnas, por lo que hay espacios más amplios para los habitantes. Una de las ventajas que se tiene es el volumen que ocupa las columnas de metal en comparación a las de hormigón armado. Además, podemos mencionar que el proyecto se basa en las líneas del ferrocarril por lo que antes de que fuera mercado se lo ocupaban como líneas de ferrocarril, por lo que también quisieron conservar el material del metal en la edificación del Mercado.

En cuanto a la estructura de la edificación podemos definirla que se está implementando cerchas que son elementos que soportan la tracción y la compresión, por lo que forma una viga que soporta las grades luces, ya que el mercado de Río da una sensación de espacialidad de los diferentes equipamientos, que se encuentran distribuidos por espacios.

FOTO: Mercado del Río TOMADA: Meteoblu

FOTO: Mercado del Río TOMADA: Meteoblu

FOTO: Mercado del Río TOMADA: Meteoblu

FOTO: Mercado del Río TOMADA: Meteoblu

FOTO: Mercado del Río TOMADA: Meteoblu

UNIVERSIDAD INDOAMERICA

TEORIA E HISTORIA DE LA ARQUITECTURA Y EL URBANISMO LATINOAMERCANA

V

Nombre: Bladimir Cumbajin

Semestre: Sexto

Paralelo: 01

PAE 1_T2 P01 REFERENTE REFERENTE ESTUDIADO TALLER ARQ

UNIVERSIDAD INDOAMERICA

Nombre: Bladimir Cumbajin

Semestre: Sexto

Paralelo: 01

AVANCE

MERCADO

Mercado del Rio / Morales Vicaria Arquitectura

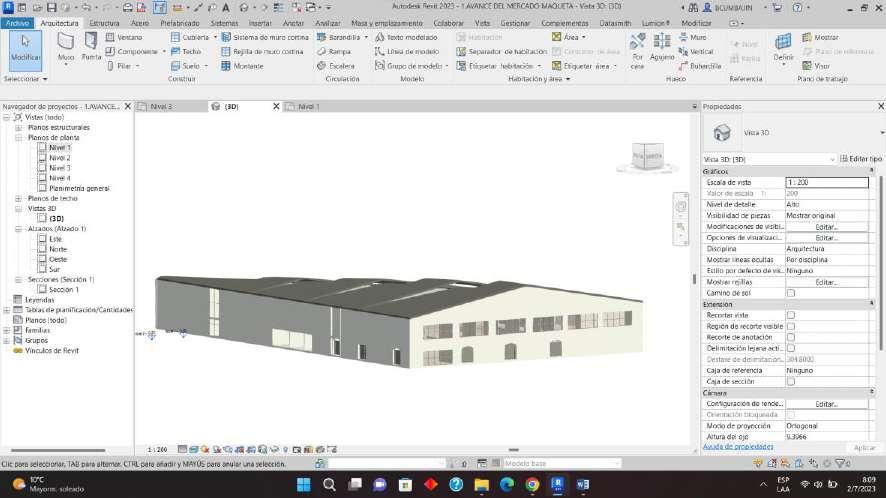

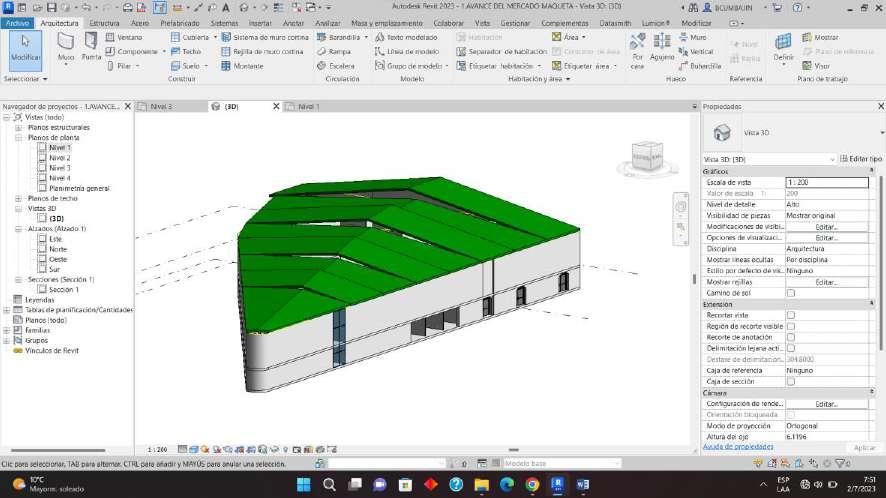

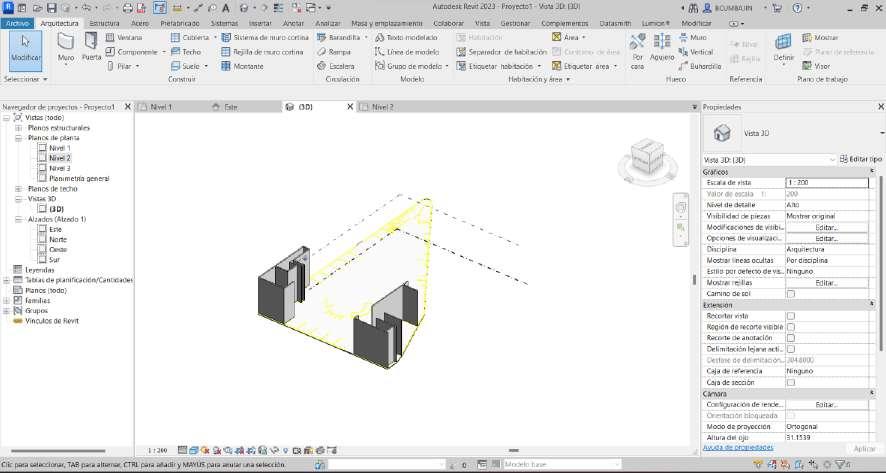

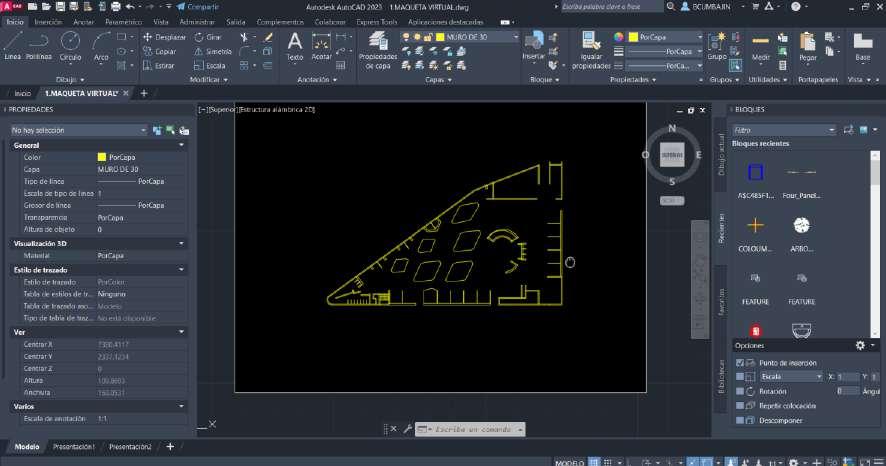

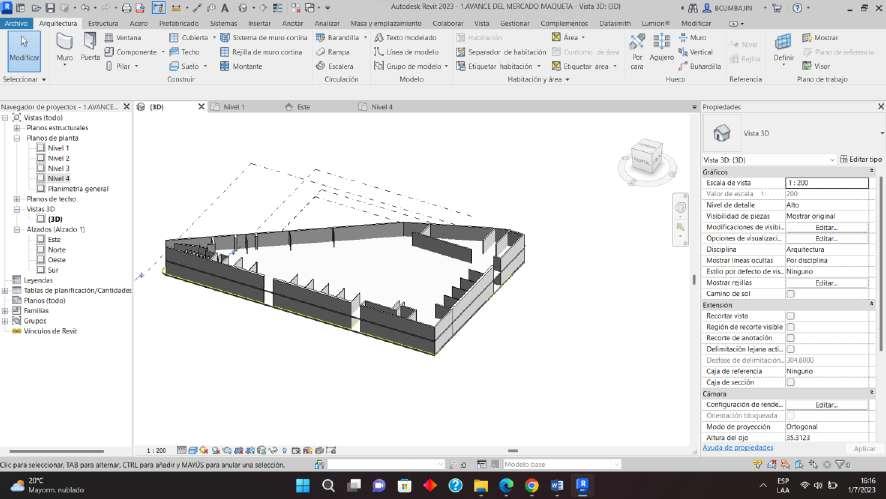

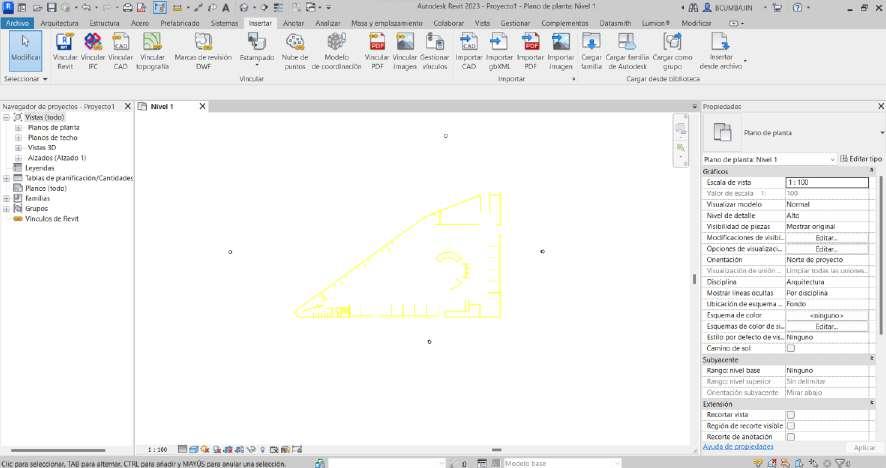

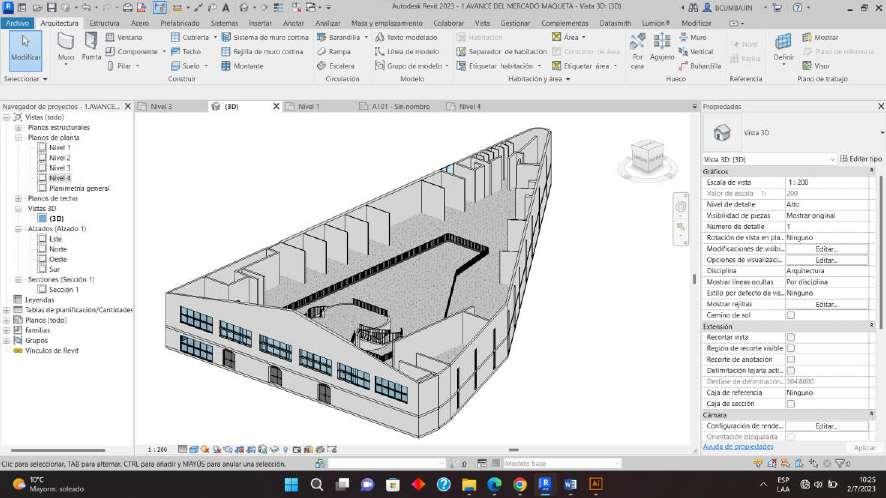

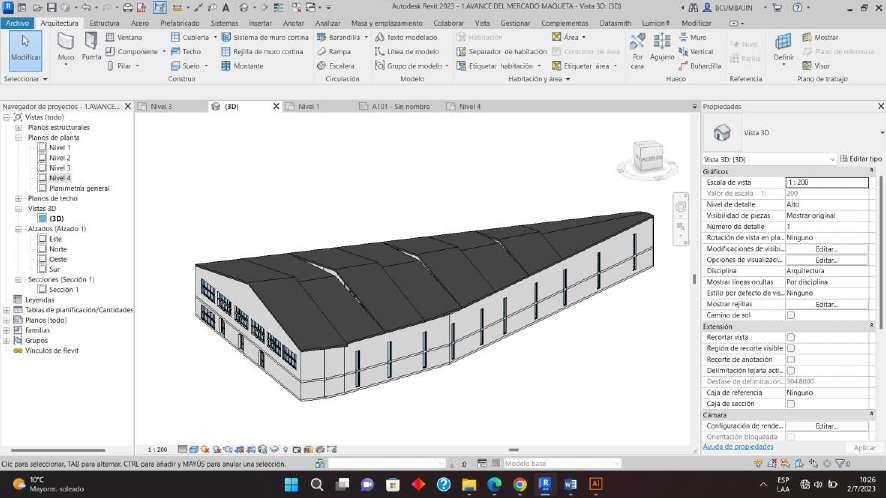

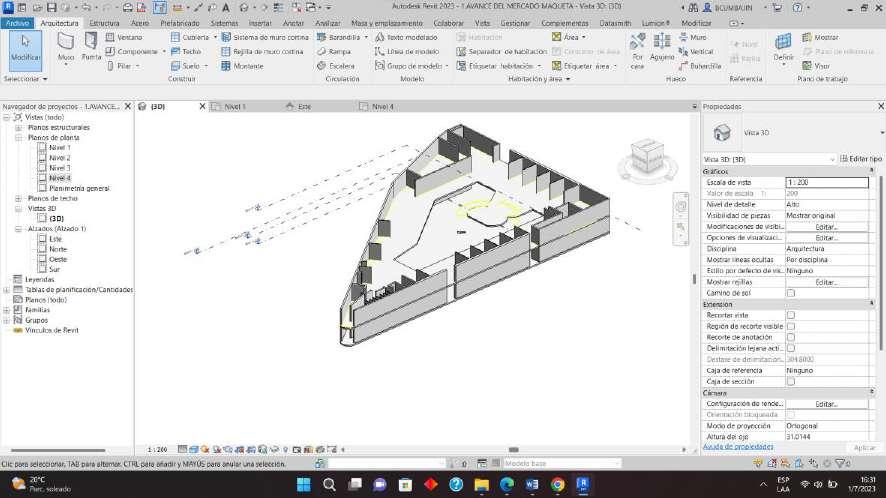

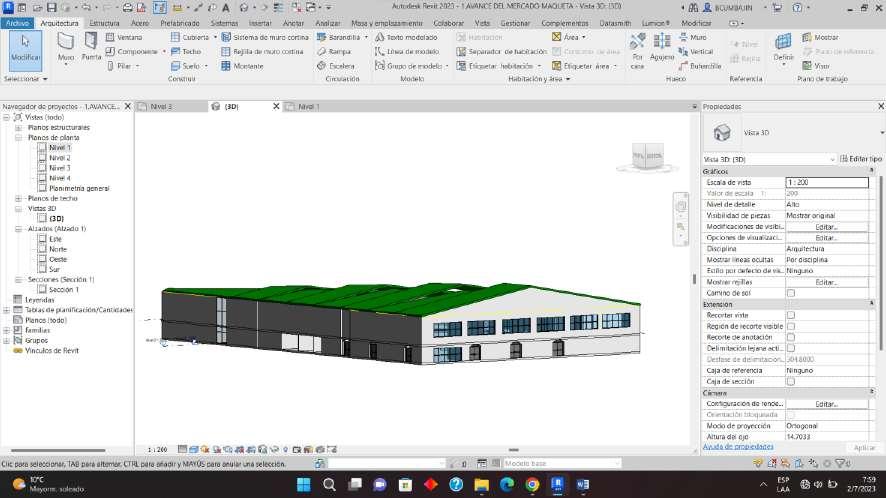

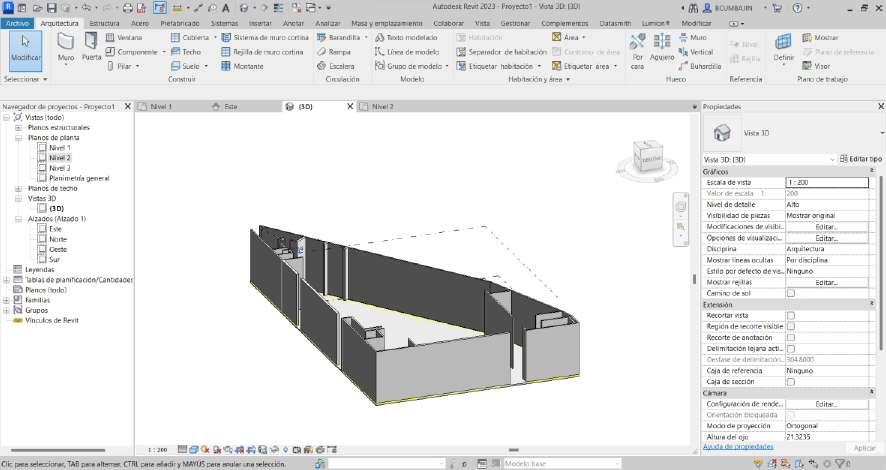

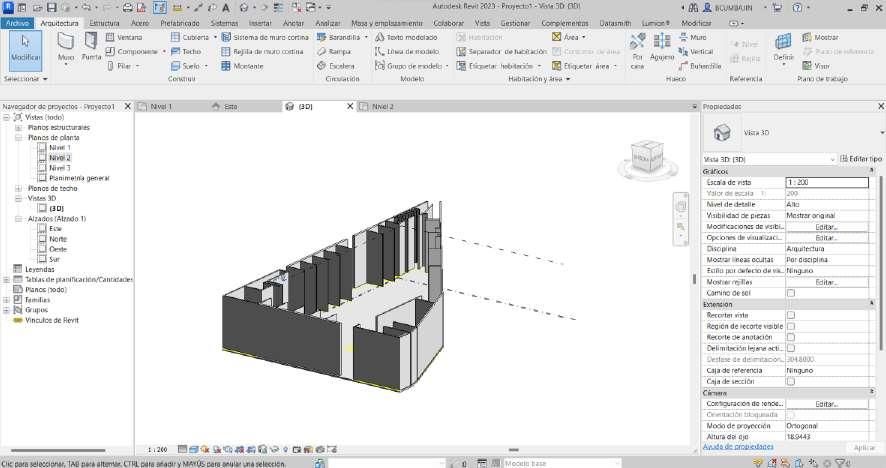

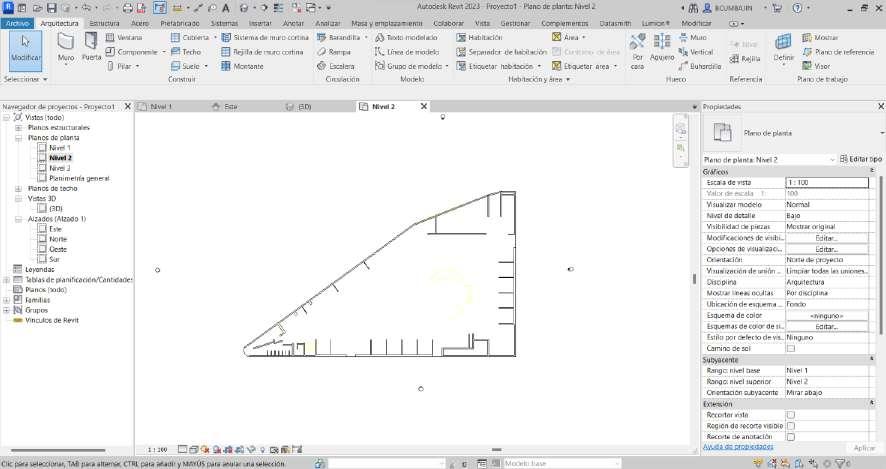

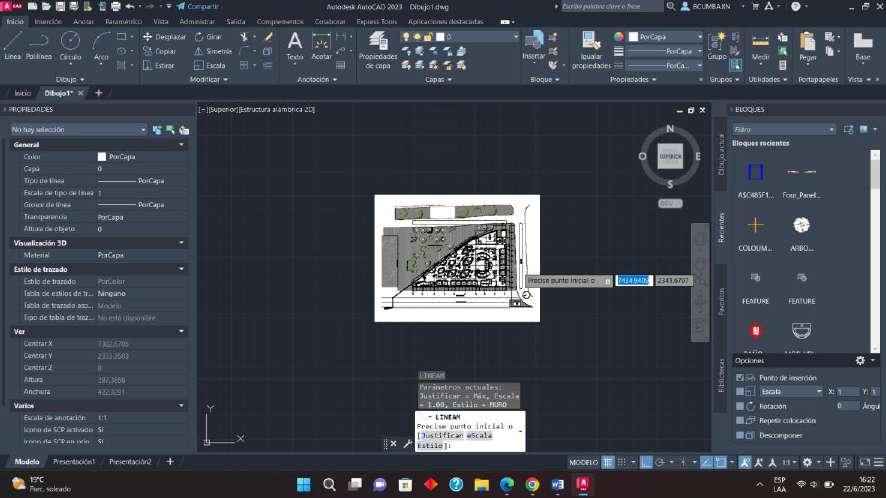

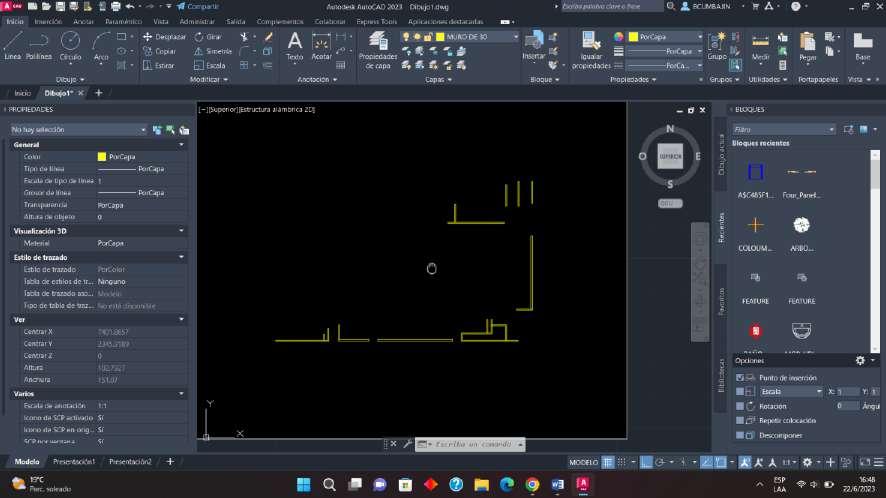

Procedimiento de la maqueta virtual

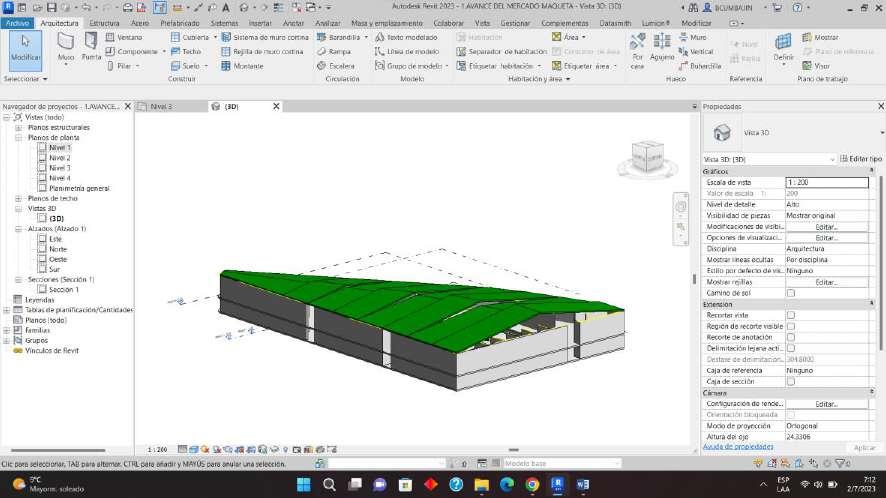

MAQUETA VIRTUAL

Accesos

FUENTE: Bladimir Cumbajin, Revit

FUENTE: Bladimir Cumbajin, Revit

Techos a dos aguas

Ventana de gran dimenciones

MERCADO DEL RÍO

Cuenta con una circulación amplia En el primer piso podemos apreciar una zona de comercio como espacios de venta de alimentos y a la misma vez una zona de descanso por lo que genera que los habitantes recorran por todos los espacios que cuenta dicha edificación.

La circulación que se implementa en la edificación es vertical y horizontal

FUENTE: Bladimir Cumbajin, Revit

Cuenta con una doble altura

MERCADO DEL RÍO

Cuenta con equipamientos que se encuentran separados por puestos. Además podemos notar que cada piso dispone de una zona de servicio, es decir que disponen de baños para todos los equipamientos.

Existe una ventilación que favorece a la edificación para que se encuentre ventilada y fresca para que los habitantes no se ha sofoquen al momento de ser utilizada.

FUENTE: Bladimir Cumbajin, Revit

MERCADO DEL RÍO

Cerchas de acero

SISTEMA CONSTRUCTIVO

Cuenta con un sistema a porticado de acero Su materialidad es mixta, es decir que utiliza materiales como el acero y el hormigón.

Se puede destacar que las fachadas del mercado del río son hechas con la materialidad de ladrillo visto, por lo que se forma también los arcos de medio punto para los ingresos a la edificación, es por ello por lo que también se complementa con una estructura laminada metálica por lo que esta expuesta hacia la vista con el tipo de materialidad que estaban conformada la estación de tren para tener relación con su entorno.

Ladrillo

Vidrio Hormigón

FUENTE: Archdaily, plataforma de arquitectura

FUENTE: Archdaily, plataforma de arquitectura

2. ARGUMENTAR: ANÁLISIS CONTEXTUAL: IDENTIDAD

¿QUÉ ASPECTOS DE CONTEXTO SOCIO CULTURAL DEL LUGAR DE EMPLAZAMIENTO DEL PROYECTO SE TOMARON EN CUENTA PARA LA GENERACIÓN DEL PROYECTO?

En primer lugar, desde la ubicación del proyecto podemos apreciar un desarrollo en este tipo de edificación, por lo que tiene una planta triangular por lo que se debe a la antigua bodega, ya que funcionaba a la ex línea del ferrocarril que era un medio de transporte que ayudaba a las personas a trasladarse, por lo que se busca aspectos que ayuden a las necesidades de los habitantes, es por ende que los ambientes que dispone la edificación servirán para generar un recorrido por todos los equipamientos del mercado, por lo que busca transformar los centros gastronómicos, en donde las personas puedan sentirse cómodas y pasar el tiempo de ocio de forma informal, es por ello que cuente con diferentes equipamientos y mucha variedad en la producción que ofrezcan dentro del territorio y se pueda llevar a los equipamientos del mercado.

¿CÓMO EL PROYECTO RESPONDE A LOS REQUERIMIENTOS SOCIO CULTURALES DE LOS BENEFICIARIOS?

El proyecto si responde por lo que busca generar en la edificación resaltar las antiguas líneas de ferrocarril que es apreciado por los habitantes, además genera equipamientos en donde los habitantes se den un descanso en los diferentes espacios que brinda el mercado como es la gastronomía por lo que está formado equipamientos como bares, espacios de comida tradicional de la zona entre otros espacios.

Por otro lado, podemos mencionar que cuenta con un recorrido entre todos los equipamientos que se ubican mesas tipo barra para generar una unión colectiva entre todos los locales y así haya una conexión mas fuerte entre la sociedad.

Es por ello por lo que hay una serie de locales de comida en donde van a poder disfrutar que las personas recorran cada espacio y se vayan llevando una experiencia de bocados, licores y comidas tradicional y poder levantar la economía de las personas que residen dentro de la zona en base a la parte turística que genera el mercado.

¿SE PUEDE CONSIDERAR QUE EL PROYECTO TIENE IDENTIDAD LATINOAMERICANA?

El proyecto tiene referencia a los estilos de mercado que existe en Europa por lo que yo creo que buscamos proyectos que busque generar soluciones a las problemáticas que tienen los habitantes, además podemos mencionar que los materiales son locales es por ende que los sistemas constructivo-tradicionales que tenemos en latinoamericano vamos mejorándolos y así poder seguir mejorando nuestros estilos latinoamericanos y poder identificarnos aún más.

BIBLIOGRAFÍA

-Galería de Mercado del Rio / Morales Vicaria Arquitectura - 10 (no date) ArchDaily en Español. Available at: https://www.archdaily.cl/cl/878204/mercado-del-rio-moralesvicaria-arquitectura/599bcfecb22e3825230000d1-mercado-del-rio-morales-vicariaarquitectura-foto?next_project=no (Accessed: 21 July 2023).
