Introducción
5. 6. 7. 2. 1. 3. 4.
¿Quiénessomos?
Materiales
Tipografía Problemática
Señales Aplicaciones
PLAZA LONDRES
Es un encantador espacio multifuncional que combina comodidad y estilo en un ambiente acogedor. Este lugar destaca por sus casetas de comida, que ofrecen una variada selección gastronómica para todos los gustos. Desde opciones gourmet hasta comida rápida, cada caseta está diseñada para brindar una experienciaculinariaagradableysatisfactoria.
El café y el bar, situados en el centro de la plaza, proporcionan un espacio ideal para relajarse y socializar.Elcafé,consuambientecálidoycómodo,es perfecto para disfrutar de una pausa durante el día, mientras que el bar, con su atmósfera animada, es idealparaencuentrosinformalesyeventossociales.
PROBLEMÁTICA PROPUESTA
La falta de señales claras y bien diseñadas en la Plaza Londres representa una problemática significativa para la experiencia del visitante. La ausencia de señalización adecuada dificulta la orientación, la ubicación de los distintos espacios, como las casetas de comida, el café, el bar y el área de hospedaje. Además, la señalización existente, al ser poco creativa y original, tiende a ser muy usual y poco destacable, lo que no contribuye a crear una identidad visual atractiva ni a mejorar la experienciadelusuario.
Realizar una guía gráfica para entender y aplicar el sistema de señalización, donde con su diseño pueda proporcionar una visión integral sobre la estructura, el diseño y la implementación de las señales que guían a residentes, visitantes y turistas a través de los diversos espacios, siendo a su vez creativa y distintiva, con elementos de diseño que mejoren la estética y directrices sobre el diseño gráfico, el uso del color, la tipografía y los materiales recomendados que reflejen el carácterúnicodelaPlazaLondres.
TIPOGRAFÍA
La tipografía Mirza fue seleccionada para la realizacióndelasseñalesdebidoasuestilo.Su legibilidad y trazos claros permiten que la información se transmita de manera eficiente, mientrasquesusformasestilizadasaportanun toque distintivo que armoniza con el entorno, reflejando tanto la identidad visual como el espíritudellugar.
MIRZA
BOLD
A B C D E F G H I J K L M N Ñ
O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9
MATERIALES
Para la creación de las señales de Plaza Londres, se utilizó fierro oxidado como base y soporte, aportando un estilo orgánico y auténticoquereflejalaoriginalidaddellugar.
La pintura acrílica blanca sobre el fierro oxidado garantiza una alta visibilidad y durabilidad, generando un contraste visual atractivoymoderno.
Se incorporó madera en otras señales para proporcionar un contraste cálido y natural con los materiales metálicos, logrando una armonía estética que enriquece el entorno y resaltalosdiferenteselementosdelespacio.
METAL ACRÍLICO MADERA
MEDIDA
Sedecidióestablecerunaalturade1.70metros del piso para el grupo de señales en la Plaza Londres con el objetivo de garantizar la visibilidad y legibilidad para la mayoría de los usuarios. Esta altura permite que las señales seanfácilmenteobservablesdesdediferentes
ángulos y distancias, mejorando la seguridad ylaorientaciónenelespaciopúblico.Además, se considera una medida estándar como que facilita la coherencia visual en el diseño urbano, en base a una medida humana de 1.65m.
1.70m
1.65m
BAÑOS
El diseño de la señal de baños en Plaza Londres se caracteriza por una estética minimalista, rustica y moderna, utilizando únicamente líneas rectas y formas geométricas. La señal presenta iconos estilizadosquerepresentanclaramentelosservicios de baño, asegurando una fácil identificación. Este enfoque asegura que la señal sea funcional y visualmente atractiva, alineándose con el diseño generaldelaplaza.
ÁREA DE COMIDA
Esta señal introduce sutiles diferencias en los detalles gráficos para destacar el ambiente especialdeláreadecomida,conservaelusodelos mismos materiales, como el fierro oxidado y la madera, garantizando una armonía estética. Esta consistencia asegura que, a pesar de su singularidad, la señal sigue una concordancia visualconeldiseñogeneraldePlazaLondres.

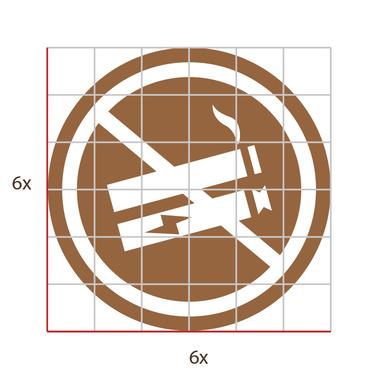

NO FUMAR
Eldiseñodelaseñalde"NoFumar/NoVape"sigueuna línea gráfica estricta, utilizando solo líneas rectas y formasgeométricas.Laseñalpresentauniconosimple de un cigarrillo con una línea diagonal que indica la prohibición, todo en un estilo minimalista. Este diseño promueve un espacio limpio y saludable de manera visualmenteatractiva.
HOTEL
Eldiseñodelaseñalde"Hotel"incluyeunaflechaclara yestilizadaqueindicaladireccióndelhotel,facilitando la orientación de los usuarios. El texto está presentado en tipografía sans-serif, asegurando legibilidad. Este diseño no solo proporciona información útil, sino que también se integra armoniosamente con la estética urbana de la plaza, manteniendo la coherencia visual delentorno.
BAR
El diseño de la señal de "Bar" presenta una estética estrictamente geométrica, sin curvas, utilizando líneas rectas y ángulos definidos. El icono consiste en una jarra de cerveza estilizada, representada de forma minimalista, loquefacilitasureconocimiento.Estediseñose integraarmoniosamenteconelentornourbano, reflejando un ambiente moderno y acogedor queinvitaalosvisitantesadisfrutardelespacio.
COMPRAS
La señal de "Compras" fue diseñada para guiar a los visitantes de Plaza Londres hacia la tienda de manera clara y efectiva. Utiliza un ícono legible y universal, asegurando que el mensaje sea fácilmentereconocibledesdedistintasdistancias.
CAFÉ
Se utilizaron bordes definidos y líneas rectas que aportan una sensación de orden y modernidad. Esteenfoqueaseguraquelaimagendelatazase integre armónicamente en el sistema de señalización, reforzando la identidad visual del espacio. La elección de estos elementos gráficos no solo mejora la estética, sino que también facilitalaidentificaciónrápidadeláreadecafé
CAJA
La señal de "Caja" fue diseñada específicamente para orientar de manera clara y rápida a los comensales, indicándoles el lugar correcto para realizar sus pagos. Este diseño directo y funcional asegura que los visitantes puedan ubicar la caja sin dificultad, mejorando así la experiencia en Plaza Londres y manteniendo la coherencia visual conelrestodelaseñaléticadellugar.
SALIDA
El diseño se optimizó para garantizar legibilidad y simplicidad, aprovechando al máximo el espacio disponible. Se eligió una disposición clara y centradadeltexto,usandounatipografíaampliay sin elementos innecesarios que pudieran distraer.
Este enfoque asegura que el mensaje sea percibido de inmediato por los visitantes, facilitandolaorientaciónenmomentosclave.
CHECK IN
Fue diseñada con una tipografía altamente legible a gran distancia, asegurando que los visitantes puedan identificar fácilmente el área desdedistintospuntosdelaplaza.Ladisposición deltextoabarcaelespaciodemanerafuncional, equilibrando visibilidad y estética sin sobrecargarlaseñal.

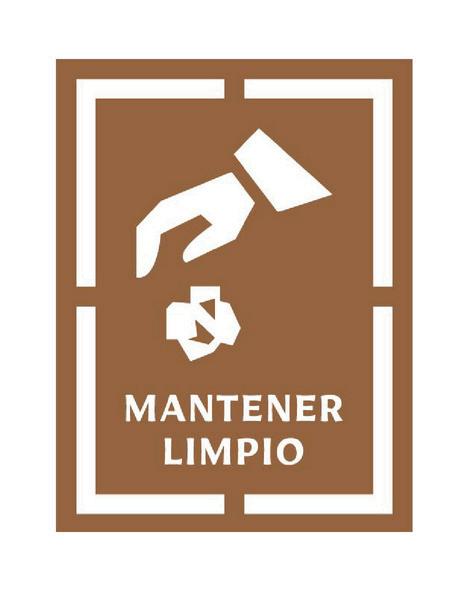

MANTENER LIMPIO
Laseñalde"MantenerLimpio"enPlazaLondresfue diseñada con un enfoque claro y funcional, respetando la estética vintage y moderna del lugar.Eldiseñodeestaseñalcombinasimplicidad y elegancia, recordando a los visitantes la importancia de conservar el espacio limpio de manera discreta pero efectiva, sin romper con la armoníadelentorno.
Diseñadoaunaalturaadecuadaparaser visible desde distintos ángulos, el tótem utiliza exclusivamente íconos sin tipografía, lo que apela a la simplicidad y claridad en el mensaje. Este enfoque visual permite que los visitantes identifiquen rápidamente las diferentes áreas y servicios disponibles, asegurando una experiencia fluida y sin confusiones almomentodeexplorarlaplaza.
Caja
La señal estará montada en un soporte de madera resistente, diseñada para ser visible y estable. Se fijará al soporte mediante tornillos o clavos galvanizados para asegurar una sujeción duradera y evitarlacorrosión

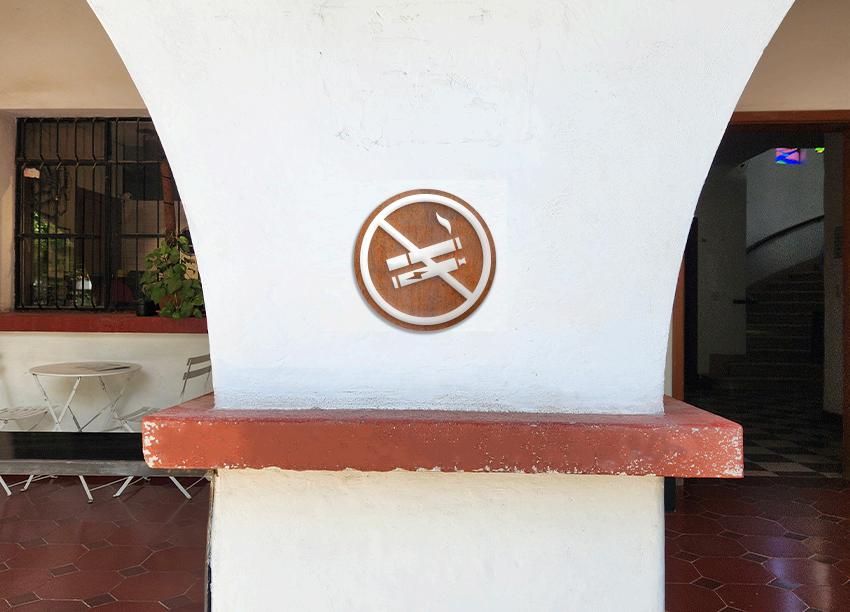

No fumar/no vape
La señal estará fijada directamente a una pared utilizando tornillos de expansión o anclajes de pared, asegurando una instalación firme y segura. El material de la señal será resistente a la intemperie, y su posición garantizará una buena visibilidad sin comprometerlaestructuradelmuro.
Baños
La señal de baños será colocada en una pared exterior, expuesta al aire libre, y estará fabricada con materiales resistentes a la intemperie, como metal o acrílico tratado. Se sujetará con tornillos adecuadosalasuperficie.
Check in
La señal de check-in se instalará en una pared ubicada en un área de sombra, utilizando anclajes o tornillos de expansión para asegurarla de manera firme. Estará fabricada con materiales resistentes y con acabados que mantendrán su visibilidad y estética, inclusoencondicionesdepocaluz
Mantener limpio
La señal de "Mantener limpio" se colocará directamente sobre la cubierta de un bote de basura con acabado de madera. Será fijada con tornillos pequeños o adhesivos resistentes para asegurar su sujeción sin dañarelmaterialdelamadera
Área de comida
La señal de "Área de comida" tiene dos variantes. La primera, que se colocará directamente en la pared, se fijará con tornillos de expansión o anclajes, asegurando una sujeción firme y duradera.
La segunda variante será colgada de un árbol mediante cadenas de metal, utilizando ganchos de seguridad en la partesuperiordelaseñal.
Salida
Será colocada sobre un muro de piedra y se utilizarán anclajes especiales o los tornillos adecuados diseñados para superficiesirregularesyduras
Bar/alcohol
Será fijada a una superficie de concreto con herramientas y tornillos adecuados paraunasujeciónfirmeyduradera.
Señal doble cara Hotel y compras
La señal de doble cara, con indicaciones para la compra en un lado y la dirección del hotel en el otro, estará suspendida y fijada a la pared mediante tubos metálicos resistentes. Los tubos estarán ancladosdeformaseguraalaparedcon soportes y tornillos de expansión, permitiendo que la señal quede flotando yvisibledesdeamboslados

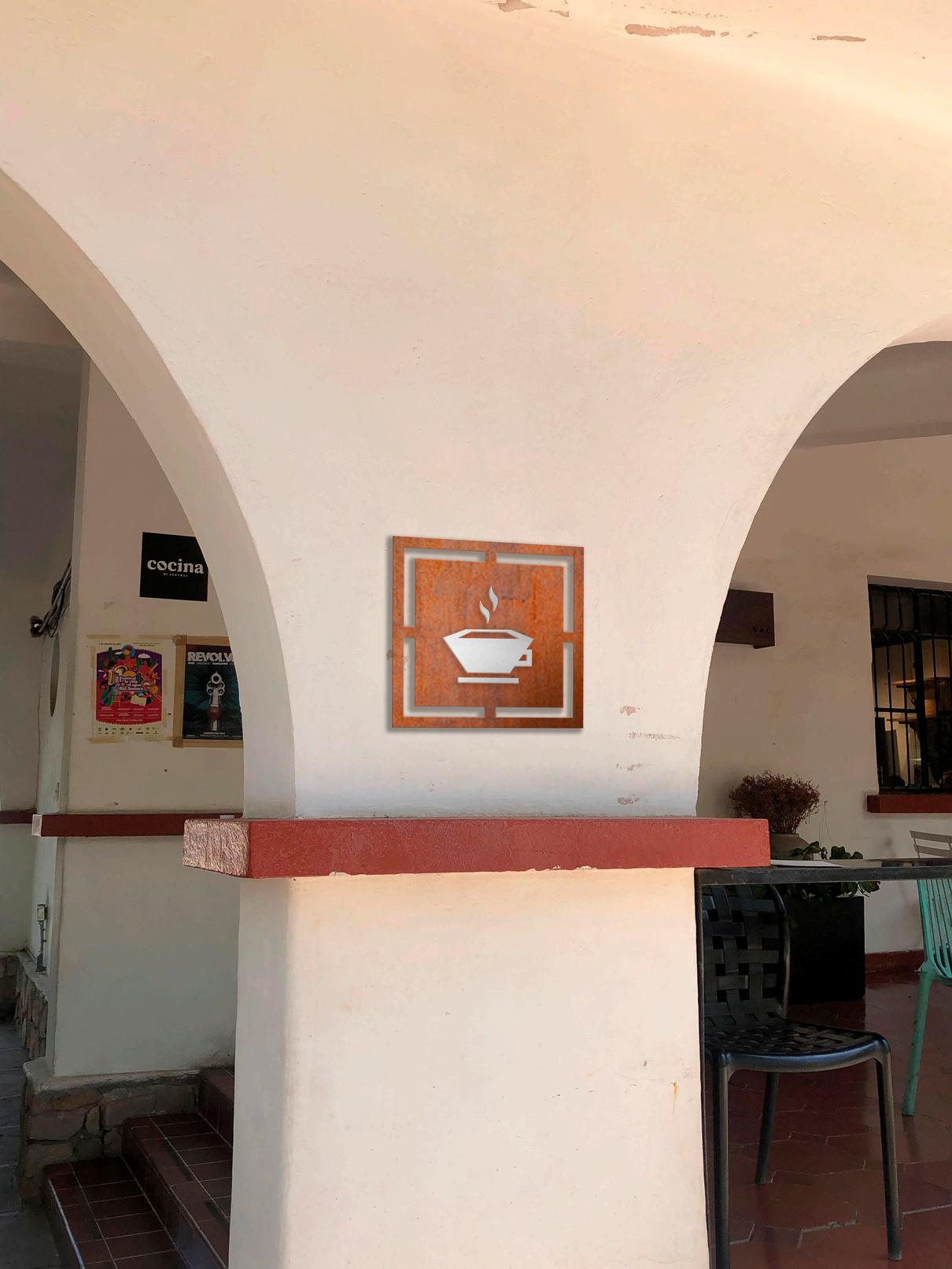

Café
Laseñalde“Caféseinstalarádirectamente en la pared, utilizando pernos de anclaje o fijaciones especiales para asegurar una sujeciónfirmeyestable
Tótem
Está sostenido en una robusta base de piedra, que le otorga estabilidad y resistencia. Fabricado en metal, cuenta con placas de madera que presentan las señalesdemaneraclarayatractiva.
DISEÑADOPOR:
BetsaidaDomínguez
KatherineContreras
