Indice
3 INDICE | / 2 A proposito di Grundig 5 La gamma 10 Condizionatori linea residenziale 13 Caratteristiche 15 Monosplit 24 Multisplit 41 Pompe di calore aria-acqua monoblocco 49 Caratteristiche 51 Modelli 58 Scaldacqua 63 Scaldacqua in pompa di calore 65 ZenHeat Line - Caratteristiche 66 ZenHeat Line - Modelli 68 Scaldacqua elettrici 73 Twin Line - Modelli 74 Twin Line - Caratteristiche 76 Teeny Line - Modelli 78 Teeny Line - Caratteristiche 80 Easy Line - Modelli 82 I nostri centri asistenza 84 Garanzia e assistenza 85
ANTEPRIMA ANTEPRIMA
“It starts at home”: la sostenibilità come stile di vita.
La nostra idea di sostenibilità parte dalla casa quale centro di ogni azione migliorativa. Siamo convinti che quello che succede internamente, nell’ ambiente domestico, si rifletta poi esternamente, sull’ambiente.
La casa per noi di Grundig non è un semplice luogo, è dove si apprendono i valori più importanti della vita, quali rispetto, generosità, condivisione e senso di responsabilità. Casa è dove tutto ha inizio ed è da dove noi vogliamo ispirare ed educare ad un atteggiamento più consapevole
“ It starts at home” è espressione della nostra filosofia: nasce dalla convinzione che la salvaguardia delle risorse preesistenti cominci dal proprio piccolo, dalla propria casa. Noi di Grundig vogliamo farci portavoce di una nuova cultura di responsabilità, fornendo al pubblico esempi tangibili e incoraggiandolo a intraprendere piccoli gesti quotidiani oggi, decisivi per un futuro più sano.
Questo affinché la sostenibilità non sia solo un modello di business mirato, ma diventi uno “stile di vita” condiviso, incentrato sul futuro, sul pianeta e sui bisogni delle persone.
5 a proposito di Grundig | / 4
Qualità e Design, il nostro punto di partenza.
Design per noi è dare forma alle idee mettendo sempre al centro i bisogni delle persone: esso non deve semplicemente appagare lo sguardo, bensì lasciare un’impronta positiva nella vita quotidiana, rendendola più semplice ed efficiente, per consentire di trarre il meglio da ogni momento.
Il vero design è quello capace di rendere la casa, e quindi il mondo, un posto migliore L’estetica dei nostri prodotti è interpretata con materiali di alto livello, finiture esclusive e tratti distintivi.
La qualità è per noi un vaIore imprescindibile: i nostri prodotti sono il risultato di rigorosi test in ogni fase della catena produttiva: dalla progettazione alla produzione fino al servizio post-vendita.
Tutto è studiato nel minimo dettaglio per poter rispondere al meglio alle esigenze di vita quotidiana domestica, offrire prestazioni di massimo livello e durare nel tempo per un pubblico esigente che apprezza il bello, purché funzionale e responsabile.
7 a proposito di Grundig | / 6
L’appello per un futuro migliore è ora più forte che mai.
Noi di Grundig non pensiamo solamente a come creare prodotti dalle prestazioni eccellenti, pensiamo anche a come contribuire ad un futuro migliore. E la ricerca di un domani migliore parte dalla mission che ha caratterizzato il nostro percorso: la sostenibilità.
È il nostro credo, il driver del nostro posizionamento ed è per noi un concetto olistico che abbraccia la parola Rispetto in tutte le sue forme: rispetto delle risorse ambientali, alimentari, sociali, rispetto inteso come salvaguardia delle acque, lotta alla plastica e promozione di una nuova consapevolezza green
È nel rispetto delle risorse del pianeta che perseguiamo l’innovazione tecnologica, in maniera concreta, impegnandoci quotidianamente nella tutela dell’ecosistema globale con lo sviluppo di prodotti e tecnologie che nell’effettivo proteggono le risorse in diminuzione nel mondo.
Un impegno costante e crescente che può contare su solidi basi, quelle della nostra casa madre, Arçelik, che negli anni ha avviato importanti investimenti nella ricerca e sviluppo col fine di implementare soluzioni sostenibili e intelligenti.
Operiamo in coerenza con Arçelik – all’insegna del claim “Respecting the world, respected worldwide” – che è diventata “Carbon Neutral”, a zero emissioni, nei suoi impianti di produzione già dal 2019, grazie al costante impegno nell’attuazione di politiche utili alla riduzione dell’effetto serra, in linea con l’Agenda ONU 2030 per lo sviluppo sostenibile.
9 a proposito di Grundig | / 8
MONOSPLIT
PROLOGUE GR-9
PROLOGUE GR-7
PROLOGUE GR-5
PROLOGUE GR-3 GEHPM
MULTISPLIT
PROLOGUE MULTI GR-7
13 Condizionatori linea residenziale pag.
GEEPDH
| GEEPDH
|
090/091
120/121
GEEPDH 180/181 pag. 22
| GEEPN
GEEPN 090/091
120/121 pag. 26
090/091 | GEHPM 120/121 | GEHPM
34
180/181 pag.
090/091 | GEWPE
| GEWPE
|
GEWPE
120/121
180/181
GEWPE 240/241 pag. 30
| GIMPI
|
|

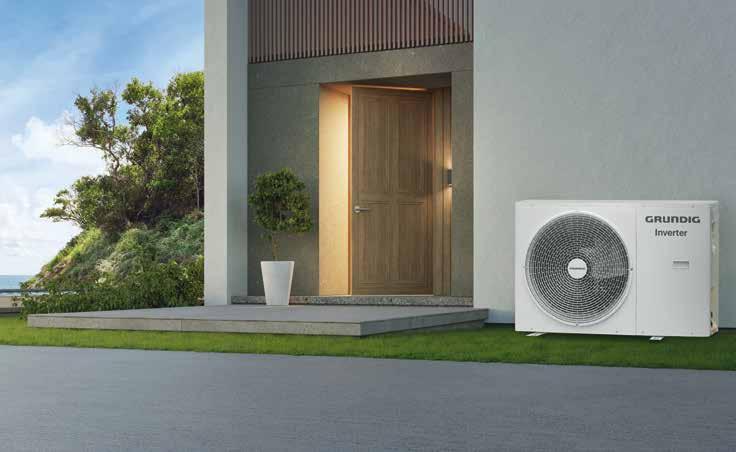

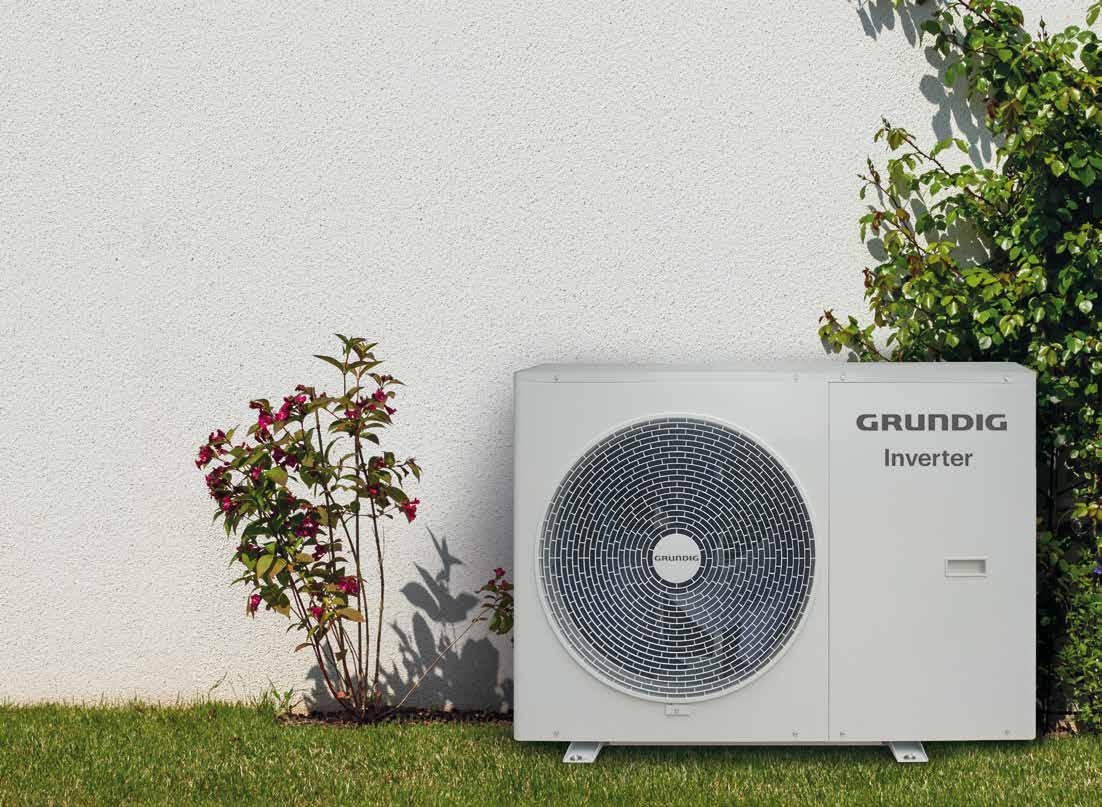

49 pag. Pompe di calore aria-acqua monoblocco UNITÀ ESTERNA GHP-MM 08 | GHP-MM 10 | GHP-MM 12 | GHP-MM 14 | GHP-MM 16 pag. 58
GIMPI 090
120
GEMPO 181
GEMPO 241 pag. 40

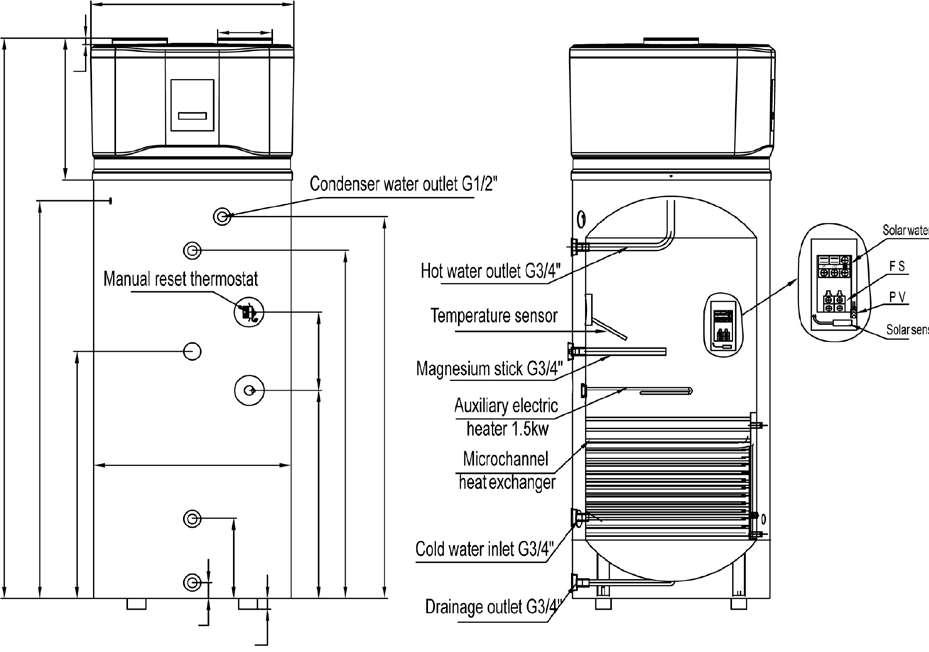

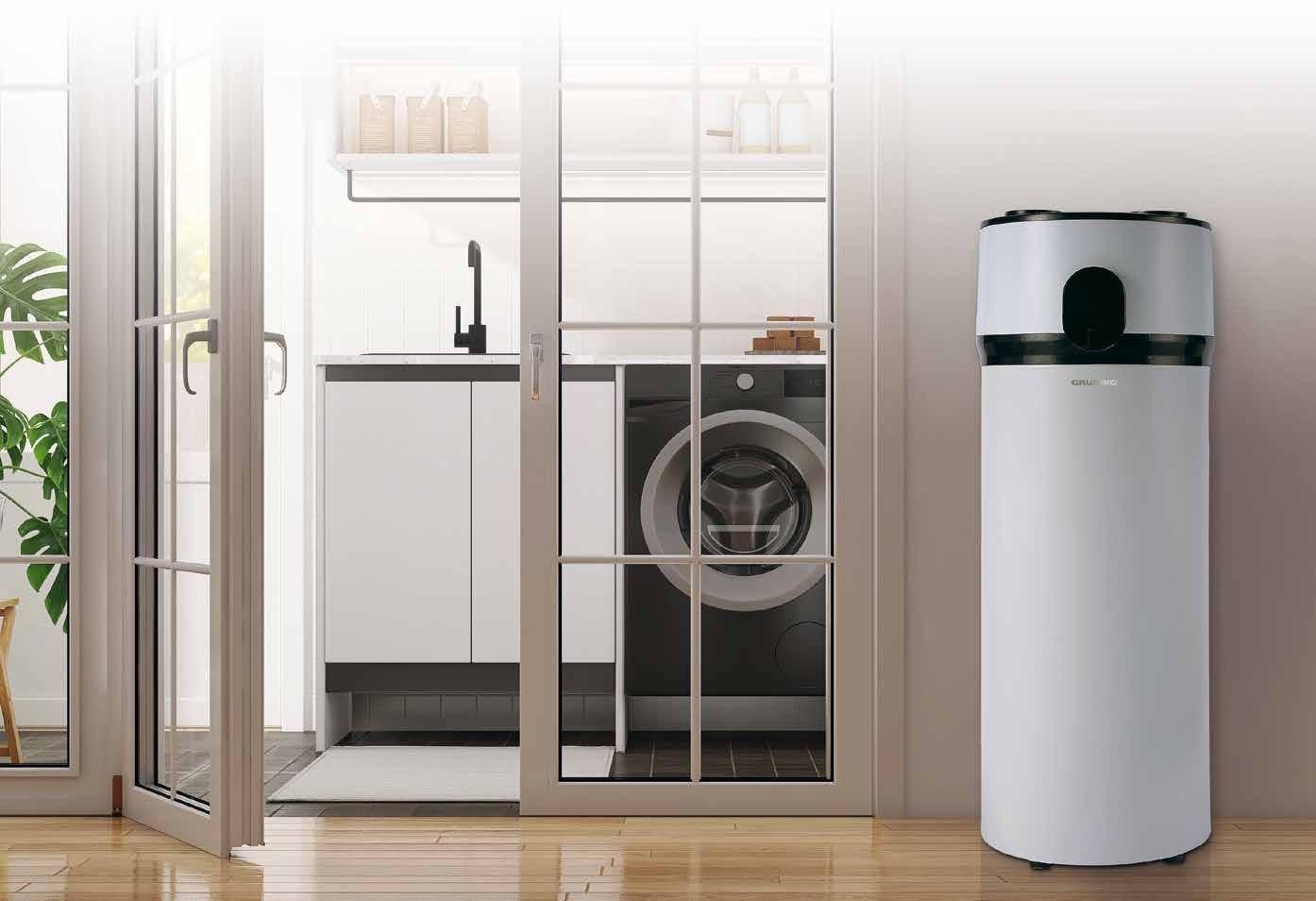

Scaldacqua pompa di calore

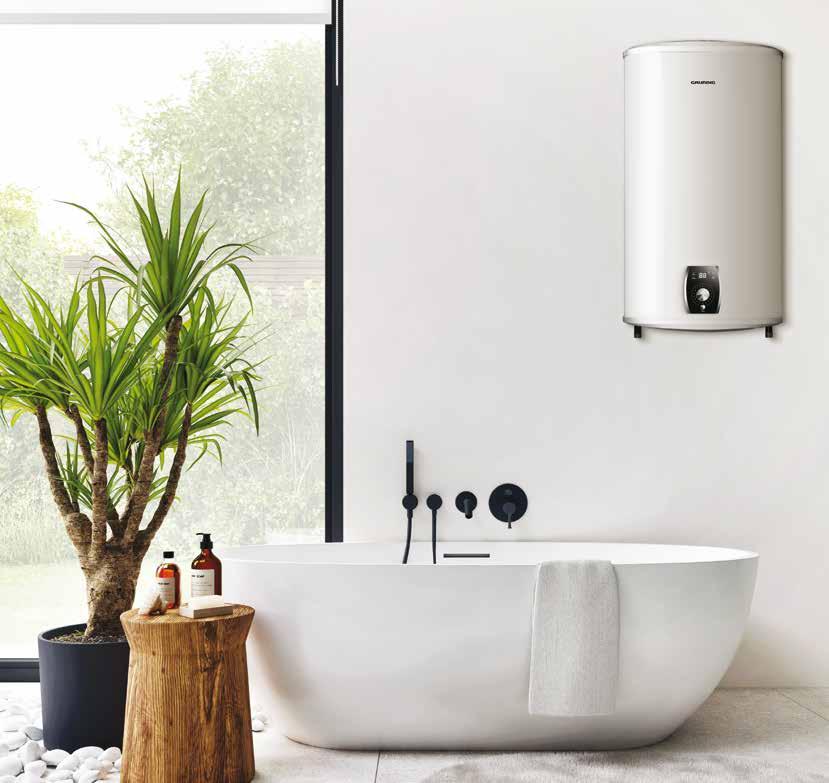

pag. Scaldacqua
elettrici
65 pag.
71
11 HOME COMFORT | / 10

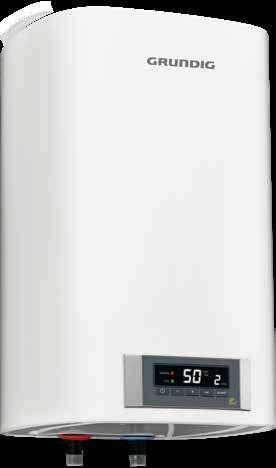

LINE GWH 10L | GWH 15L | GWH 30L pag. 78
La gamma TEENY
LINE GWH DT 30L | GWH DT 50L | GWH DT 80L | GWH DT 100L pag. 74 EASY LINE - ANTEPRIMA D50-20EFT | D80-20EFT | D100-20EFT pag. 82

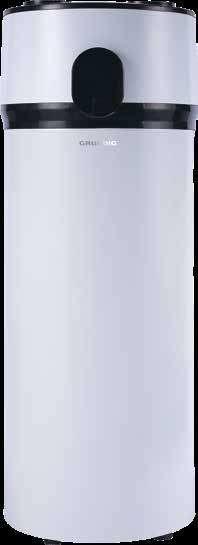

LINE - ANTEPRIMA GCBH-100 | GCBH-200 | GCBH-300 pag. 68
TWIN
ZENHEAT

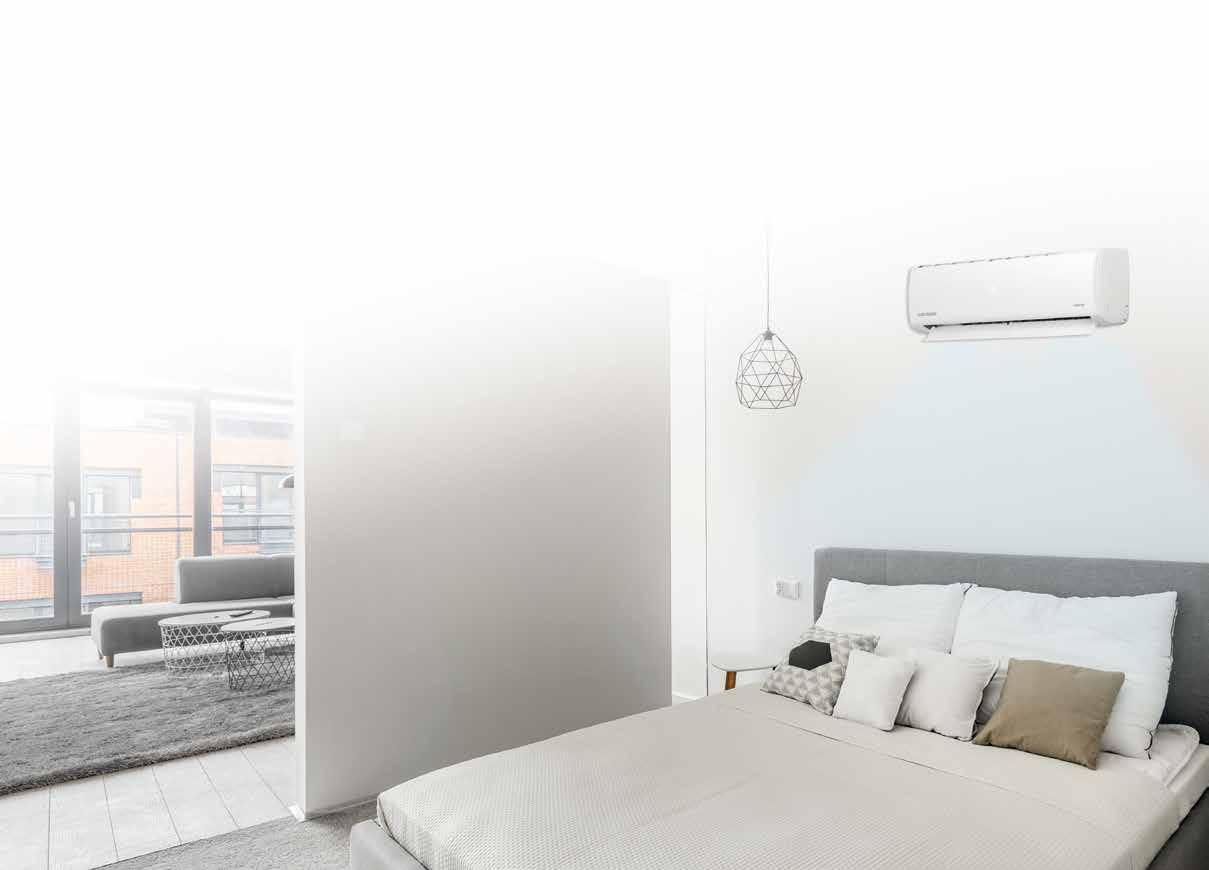

Condizionatori Linea residenziale Monosplit
13 HOME COMFORT | / 12
CONDIZIONATORI
Linea residenziale MONOSPLIT

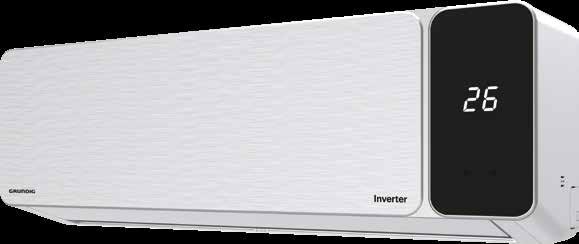

PROLOGUE GR-9
PROLOGUE GR-7
PROLOGUE GR-5
PROLOGUE GR-3
9000 BTU 12000 BTU 18000 BTU 24000 BTU
• • •
• •
• • • •
• • •
PROLOGUE GR-9
15 HOME COMFORT | / 14
Codice SAP Codice EAN Nome Prodotto Sigla unità Efficienza Listino Listino kit1 Raffrescamento Riscaldamento kW SEER EER Classe kW SCOP COP Classe Unità Interna 8506433600 4013833056768 KIT GEEPDH 180 GEEPDH 181 GEEPDH 180 5,1 (1,6-6,0) 8,5 3,23 A+++ 4,1 (1,6-6,0) 4,6 3,71 A++ € 345,00 € 1.149,50 Unità Esterna 8506423600 4013833056751 GEEPDH 181 € 804,99 Unità Interna 8506413600 4013833056744 KIT GEEPDH 120 GEEPDH 121 GEEPDH 120 3,2 (1,2-4,6) 8,5 3,23 A+++ 2,5 (1,6-4,7) 4,6 3,71 A++ € 255,00 € 849,50 Unità Esterna 8506403600 4013833056737 GEEPDH 121 € 594,99 Unità Interna 8506393600 4013833056720 KIT GEEPDH 090 GEEPDH 091 GEEPDH 090 2,6 (1,0-3,5) 8,5 3,23 A+++ 2,2 (1,0-4,0) 4,6 3,71 A++ € 225,00 € 749,50 Unità Esterna 8506383600 4013833056713 GEEPDH 091 € 524,99 1I prezzi si intendono Trasporto, Raee ed IVA Esclusi
GR-7
GR-5 Codice SAP Codice EAN Nome Prodotto Sigla unità Efficienza Listino Listino kit1 Raffrescamento Riscaldamento kW SEER EER Classe kW SCOP COP Classe Unità Interna 8506233600 4013833056294 KIT GEEPN 120 GEEPN 121 GEEPN 120 3,5 (1,2-4,6) 8,5 3,4 A+++ 3,2 (1,6-4,7) 4,6 3,8 A++ € 240,00 € 799,50 Unità Esterna 8506223600 4013833056287 GEEPN 121 € 559,50 Unità Interna 8506213600 4013833056270 KIT GEEPN 090 GEEPN 091 GEEPN 090 2,6 (1,0-3,5) 8,5 3,4 A+++ 2,5 (1,0-4,0) 4,6 3,9 A++ € 489,50 € 699,50 Unità Esterna 8506203600 4013833056263 GEEPN 091 € 210,00 Codice SAP Codice EAN Nome Prodotto Sigla unità Efficienza Listino Listino kit1 Raffrescamento Riscaldamento kW SEER EER Classe kW SCOP COP Classe Unità Interna 8506193600 4013833056256 KIT GEWPE 240 GEWPE 241 GEWPE 240 6,4 (1,6-7,2) 6,1 2,97 A++ 5,4 (1,8-7,3) 4,0 3,27 A+ € 390,00 € 1.299,50 Unità Esterna 8506183600 4013833056249 GEWPE 241 € 909,50 Unità Interna 8506173600 4013833056232 KIT GEWPE 180 GEWPE 181 GEWPE 180 5,0 (1,0-6,0) 6,1 2,97 A++ 4,2 (1,6-6,25) 4,0 3,52 A+ € 300,00 € 999,50 Unità Esterna 8506163600 4013833056225 GEWPE 181 € 699,50 Unità Interna 8506153600 4013833056201 KIT GEWPE 120 GEWPE 121 GEWPE 120 3,2 (1,0-4,0) 6,1 3,30 A++ 2,9 (1,0-4,2) 4,0 3,71 A+ € 195,00 € 649,50 Unità Esterna 8506143600 4013833056195 GEWPE 121 € 454,50 Unità Interna 8506133600 4013833056188 KIT GEWPE 090 GEWPE 091 GEWPE 090 2,6 (1,0-3,0) 6,1 3,30 A++ 2,2 (1,0-3,0) 4,0 3,80 A+ € 180,00 € 599,50 Unità Esterna 8506123600 4013833056171 GEWPE 091 € 419,50 DETRAZIONE FISCALE 65% 50% CONTO TERMICO * * * Il kit GEWPE 240/241 e 180/181 non rientrano nel conto termico 2.0 e Ecobonus
GR-3 Codice SAP Codice EAN Nome Prodotto Sigla unità Efficienza Listino Listino kit1 Raffrescamento Riscaldamento kW SEER EER Classe kW SCOP COP Classe Unità Interna 8506113600 4013833056157 KIT GEHPM 180 GEHPM 181 GEHPM 180 5,2 (1,8-5,8) 6,8 3,30 A++ 4,1 (1,3-5,8) 4,0 3,80 A+ € 270,00 € 899,50 Unità Esterna 8506103600 4013833056140 GEHPM 181 € 629,50 Unità Interna 8506093600 4013833056133 KIT GEHPM 120 GEHPM 121 GEHPM 120 3,5 (1,1-4,1) 6,1 3,23 A++ 2,6 (1,0-4,2) 4,0 3,80 A+ € 165,00 € 549,50 Unità Esterna 8506083600 4013833056126 GEHPM 121 € 384,50 Unità Interna 8506073600 4013833056119 KIT GEHPM 090 GEHPM 091 GEHPM 090 2,6 (1,0-3,1) 6,2 3,40 A++ 2,5 (0,8-3,3) 4,0 3,90 A+ € 150,00 € 499,50 Unità Esterna 8506063600 4013833056102 GEHPM 091 € 349,50
PROLOGUE
PROLOGUE
PROLOGUE
Tecnologie
Ampio Intervallo Operativo
Le tecnologie utilizzate nelle unità esterne permettono un ampio intervallo operativo, che consente ai nostri prodotti il funzionamento a prestazioni certificate fino a temperature esterne di +50° C in modalità raffreddamento. In gamma avremo unità esterne con prestazioni di riscaldamento certificate fino a temperature di -15 °C, per garantire il riscaldamento anche nelle condizioni ambientali più severe. Prestazioni d’eccellenza in ogni situazione.
Classe energetica
Scegliere i climatizzatori in classe di efficienza A+++ significa limitare i consumi per raffrescare l’ambiente. I modelli in classe di efficienza energetica A+++ sono, in assoluto, quelli che consumano meno energia.
+50°C -15°C

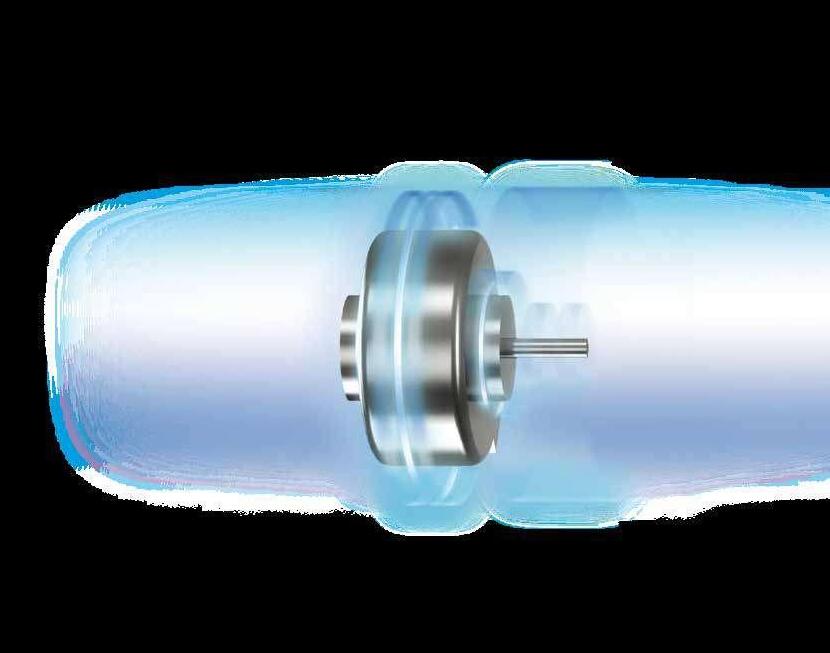

Inverter
Minimo dispendio di energia e maggior silenziosità grazie al motore inverter. I climatizzatori inverter Grundig racchiudono tecnologie avanzate per garantire efficienza, risparmio energetico, silenziosità e comfort. Grazie al motore inverter DC si avrà minimo dispendio di energia e maggior silenziosità.
Gas Refrigerante R-32
Una delle parti più importanti di un sistema di climatizzazione è il gas refrigerante che circola al suo interno. Se vogliamo mantenere realmente i nostri impegni con il pianeta e i nostri clienti, dobbiamo lavorare con i sistemi più innovativi disponibili. Oggi, grazie alle ultime ricerche in campo ambientale e tecnologico, il gas fluorurato R32 risulta garantire un impatto meno invasivo nell’atmosfera e agisce in linea con quelle che sono le normative europee di riferimento. I nuovi climatizzatori Grundig funzionano tutti mediante il gas R32 offrendoti una maggiore efficienza energetica, una gestione semplificata, il tutto garantendo un minor impatto sul nostro pianeta.
Gold Guard
Il trattamento Gold Guard è un rivestimento idrofilo dorato che impedisce l’arrugginimento del condensatore e dell’evaporatore, in grado di migliorare l’efficienza di riscaldamento, accelerando il processo di sbrinamento. L’esclusivo trattamento anti-corrosione è in grado di resistere all’aria salmastra, alla pioggia e ad altri elementi corrosivi, garantendo durata e affidabilità del prodotto. La totalità della gamma Grundig è dotata di questo rivestimento protettivo.
17 HOME COMFORT | / 16
R32
Hygiene

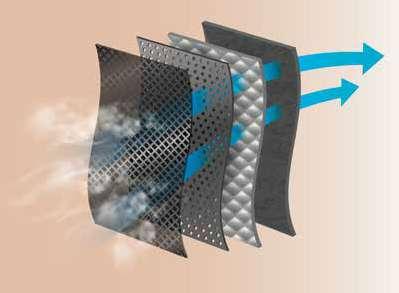

Sistema di Filtrazione Actifour
I climatizzatori Grundig sono dotati di 4 filtri capaci di trattenere sorprendenti quantità di polvere. Il filtro alla Catechina rimuove odori e polveri, il filtro agli Ioni d’argento sterilizza i batteri agendo sulla loro composizione, il filtro Foto catalizzatore rimuove germi e si rinnova tramite esposizione solare di 6/8 ore ed infine filtro Hepa, in grado di rimuovere pollini.
La catechina è una sostanza naturale, ricavata dalle foglie del thè, che presenta spiccate proprietà antivirali e battericide, ed il suo impiego previene il diffondersi delle patologie di origine virale. È inoltre un filtro deodorizzatore, in grado di assorbire gli odori, come il fumo di sigaretta.
Il filtro fotocatalizzatore elimina germi. Inoltre questo filtro elimina gli odori grazie alle proprietà deodoranti pari a quelle di 500 deodoranti a carbone attivo. E si rinnova tramite esposizione solare di 6/8 ore.
Il filtro purificatore dell‘aria agli ioni d‘argento in dotazione è in grado di garantire aria ancora più pulita e salubre. Un filtro d‘aria di nuova generazione costituito da nano-particelle di platino ad elevato potere ossidante che consente di neutralizzare batteri, virus, allergeni e cattivi odori.
Il filtro HEPA elimina in maniera efficace polline, polvere, pneumobacillo, garantendovi aria fresca e salutare. L’acronimo HEPA sta per High Efficiency Particulate Air e si usa per indicare un sistema di filtraggio dell’aria per particolato ad alta efficienza. In grado di bloccare fino al 99,995% delle particelle inquinanti aventi un diametro uguale o maggiore a 0,3 micron.
Funzione Self-Clean+/GoClean
Attivando la funzione Self-Clean+ direttamente dal telecomando, il climatizzatore avvia il processo di auto-pulizia attraverso le fasi di brinamento, sbrinamento e asciugatura dell’evaporatore. Grazie alla funzione Self-Clean+ l‘aria immessa in ambiente è sempre pulita e le prestazioni del climatizzatore rimangono ottimali.
Ionizer
La funzione Ionizzatore purifica l’aria rendendola priva di elementi nocivi, generando ioni negativi che riducono la polvere nell’aria e ripristinano l’equilibrio elettrostatico dell’ambiente.
Le particelle di polvere tendono così ad aderire alle superfici della stanza, anziché rimanere in sospensione nell’aria.
Funzione Ion Pro
Confermato l’effetto inibitorio sul coronavirus (SARS-CoV-2) della tecnologia ION PRO per la gamma Grundig.
Gli ioni emessi eliminano il 93,5% di particelle virali in sole 2 ore ION PRO produce ioni positivi e negativi che hanno un’azione ossidativa e a reattiva. In seguito a questo processo, le particelle virali si trasformano in molecole d’ acqua e perdono la loro efficacia.
1. ION PRO rilascia ioni negativi e positivi ad alta concentrazione fino a 1x106 n / cm3
2. Gli ioni aderiscono alla superficie dei batteri, ne modificano la struttura, rimuovendo gli atomi di idrogeno, e ne inibiscono la proliferazione.
3. Le particelle virali si trasformano in molecole d’ acqua e perdono la loro efficacia. L’ idrogeno si lega ai radicali OH e, trasformandosi in acqua, evapora.
UVC
La radiazione ultravioletta germicida (UVGI), è un metodo di sterilizzazione che usa la luce ultravioletta (UV) con lunghezze d’onda comprese nella banda UV-C (tra 100 e 280 nanometri), che modifica il DNA o l’RNA dei microorganismi e quindi impedisce loro di riprodursi o di essere dannosi.
Nel 2023, all’interno della gamma Grundig, saranno presenti condizionatori dotati del sistema di pulizia a luce UV-C. Questo sistema è in grado di eliminare microorganismi patogeni, virus e muffe. Sono in grado quindi di rimuovere i microorganismi pericolosi dal tuo ambiente domestico e di purificare l’aria del tuo ambiente.
All’interno dell’unità interna è presente una lampada LED UV-C. La durata della lampada sarà di circa 30.000 ore, sarà attivabile semplicemente dal telecomando, e si potrà spegnere quando l’utente premerà nuovamente il pulsante sul RC o quando si spegnerà direttamente il condizionatore Grundig.
19 HOME COMFORT | / 18
SELF-CLEAN +
Aria pulita
Fase 1 Fase 2 Fase 3 Polvere Microbi
Aria sporca
Sbrinamento Brinamento Asciugatura
Connettività
Massima semplicità in un click
Tutta la gamma è connessa. Basterà scaricare l’applicazione per controllare e monitorare il tuo condizionatore con un click, ovunque tu sia. Desideriamo rendere la tua vita più semplice, con una serie di funzionalità di ultima generazione, direttamente nelle tue mani.
Controllo da remoto
Potrai controllare il tuo condizionatore per accenderlo o spegnerlo in base alle tue necessità o controllarne la temperatura, la velocità della ventola ed anche l’oscillazione.
Controlli vocali
Chi non ha mai desiderato trovare la casa fresca al ritorno dopo una lunga giornata sotto al sole, un ambiente perfetto senza perdere tempo ad impostare manualmente la temperatura desiderata?
Tutto ciò che dovrai dire sarà… “Ehy Google, abbassa la temperatura di 2°C”. La tua voce ti aiuterà in diverse occasioni come l’accensione, lo spegnimento e la configurazione.
Tutto sarà più semplice attraverso un comando vocale. Potrai finalmente liberare le tue mani e gestire il tuo condizionatore al meglio.
R32 A +++ GG
TECNOLOGIA
INVERTER
Motore con tecnologia inverter DC, prestazioni elevate e massimo risparmio energetico
GAS R32
Gas refrigerante dal basso impatto ambientale, sicuro ed efficiente
CLASSE ENERGETICA
Classe A+++ in raffrescamento per garantire i minori consumi possibili
GOLD GUARD
Rivestimento idrofilo dorato in grado di impedire la corrosione nel tempo
CONTROLLO WI-FI
Con la connettività integrata potrai controllare il tuo condizionatore ovunque tu sia
CONTROLLI VOCALI
Attraverso la voce potrai settare i parametri che preferisci
ZONE FOLLOW™
Il climatizzatore rileva la temperatura in prossimità del telecomando e aggiusta il flusso d’aria di conseguenza
HYGIENE COMFORT
ACTIFOUR FILTER
4 diversi filtri, con caratteristiche uniche, che permettono una pulizia totale dell’aria in uscita
UVC
Funzione con efficacia certificata in grado di emettere ioni positivi e negativi che eliminano le particelle virali
ION PRO
Funzione con efficacia certificata in grado di emettere ioni positivi e negativi che eliminano le particelle virali
IONIZER
Funzione ad emissione di ioni negativi in grado di ridurre la polvere e ripristinare l’equilibrio elettrostatico
SELF-CLEAN+ / GOCLEAN
Programma di pulizia integrato per eliminare batteri e residui di polvere
ANTI MUFFA
Per prevenire la formazione di muffa, a seguito dello spegnimento del climatizzatore la ventola interna continua a lavorare per 30 secondi asciugando la condensa
AUTO
-15 °C
REGOLAZIONE AUTOMATICA FLUSSO D‘ARIA
Con la funzione Auto il condizionatore regolerà automaticamente il flusso d’aria
SILENZIOSITÀ dB(A)
Condizionatori silenziosi che raggiungono i 25 dba al funzionamento a bassa velocità
AUTO-RESTART
Nel caso di cali di corrente o mancata elettricità, la riaccensione è automatica a situazione ripristinata
RISCALDAMENTO A BASSA TEMPERATURA
Anche se all’esterno vi sono -15°C, il funzionamento del compressore è garantito
FUNZIONE DOLCE SONNO
Massimo risparmio energetico durante le ore notturne
DISPLAY LED
Il condizionatore dispone di un display LED per visualizzare temperatura e programmi
TIMER 24H
Timer impostabile per cicli programmabili fino a 24h
JET HEAT / JET COOL
Selezionando le due funzioni sul telecomando potrai avere la temperatura desiderata, calda o fredda, in breve tempo
DEUMIDIFICAZIONE
Grazie alla funzione deumidificatore sarà possibile ridurre l’umidità ambientale degli interni
21 HOME COMFORT | / 20 Simbologia
LED 24H
Come scegliere il giusto climatizzatore
È importante valutare, prima di scegliere un condizionatore con una determinata potenza, quelle che sono le reali esigenze dell’utente in base alle dimensione del locale dove verrà installato il condizionatore Grundig
Grazie alla profondità di gamma dei condizionatori Grundig, strutturata per coprire ogni situazione rispondendo alle esigenze quotidiane problemi a trovare la soluzione ideale per la propria abitazione.
Di seguito infatti forniremo una panoramica per aiutarvi maggiormente si adatta al vostro ambiente.
SOLUZIONE 1 LOCALE
locale con livello di isolamento termico: buono
1 1 1
2,6kW 9000Btu/h
3,5kW 12000Btu/h
5,2kW 18000Btu/h
6,4kW 24000Btu/h
25 m2 2,7 m altezza
40 m2 2,7 m altezza
55 m2 2,7 m altezza
70 m2 2,7 m
Gamma Monosplit
LINEA PROLOGUE GR monosplit 2,6 kW monosplit 3,5 kW monosplit 5,2 kW monosplit 6,4 kW
1 LOCALE PROLOGUE GR-7 1 1 LOCALE PROLOGUE GR-5 1 1
2 1 LOCALE PROLOGUE GR-9 1
altezza
1
SOLUZIONI 3 LOCALI locali con livello di isolamento termico: buono UNITÀ INTERNA 2,6 kW 3,5 kW Gamma Multisplit UNITÀ ESTERNA 5 kW 7 kW SOLUZIONI 2 LOCALI locali con livello di isolamento termico: buono 2/3 LOCALI POSSIBILITÀ DI AVERE DUAL SPLIT O TRIAL SPLIT + + 23 HOME COMFORT | / 22 3,5kW 12000Btu/h 2,6kW 9000Btu/h 3,5kW 12000Btu/h 3,5kW 12000Btu/h 40 m2 2,7 m altezza 25 m2 2,7 m altezza 40 m2 2,7 m altezza 40 m2 2,7 m altezza 1 1 1 LOCALE PROLOGUE GR-3 1 1 3 2 3 2 2 + 2,6kW 9000Btu/h 2,6kW 9000Btu/h 3,5kW 12000Btu/h 25 m2 2,7 m altezza 25 m2 2,7 m altezza 40 m2 2,7 m altezza 1 2 3

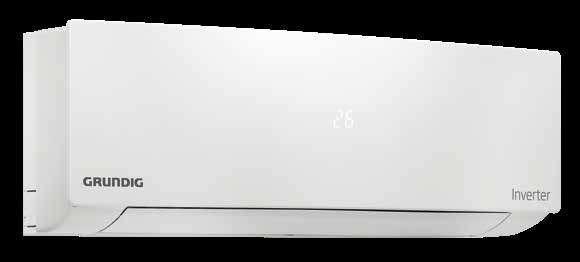

GR-9 Split parete A+++ A D +++ A++ A D +++ Codice SAP Codice EAN Nome Prodotto Sigla unità Efficienza Listino Listino kit1 Raffrescamento Riscaldamento kW SEER EER Classe kW SCOP COP Classe Unità Interna 8506433600 4013833056768 KIT GEEPDH 180 GEEPDH 181 GEEPDH 180 5,1 (1,6-6,0) 8,5 3,23 A+++ 4,1 (1,6-6,0) 4,6 3,71 A++ € 345,00 € 1.149,50 Unità Esterna 8506423600 4013833056751 GEEPDH 181 € 804,99 Unità Interna 8506413600 4013833056744 KIT GEEPDH 120 GEEPDH 121 GEEPDH 120 3,2 (1,2-4,6) 8,5 3,23 A+++ 2,5 (1,6-4,7) 4,6 3,71 A++ € 255,00 € 849,50 Unità Esterna 8506403600 4013833056737 GEEPDH 121 € 594,99 Unità Interna 8506393600 4013833056720 KIT GEEPDH 090 GEEPDH 091 GEEPDH 090 2,6 (1,0-3,5) 8,5 3,23 A+++ 2,2 (1,0-4,0) 4,6 3,71 A++ € 225,00 € 749,50 Unità Esterna 8506383600 4013833056713 GEEPDH 091 € 524,99 1I prezzi si intendono Trasporto, Raee ed IVA Esclusi
PROLOGUE
GEEPDH 090 / 091
9000 BTU A+++/A++
• Connessione WiFi integrata
• Capacita raffrescamento: 2,5 kW
• Capacita riscaldamento: 2,2 kW
• Display a scomparsa
• 4 filtri: 2 ad alta densità e 2 ai
Carboni Attivi
• Gold Guard su inità interna ed esterna
• ZoneFollow
• Go-Clean
• Performance di riscaldamento fino a -20°C
• UVC
GEEPDH 120 / 121 12000 BTU A+++/A++
• Connessione WiFi integrata
• Capacita raffrescamento: 3,2 kW
• Capacita riscaldamento: 2,5 kW
• Display a scomparsa
• 4 filtri: 2 ad alta densità e 2 ai
Carboni Attivi
• Gold Guard su inità interna ed esterna
• ZoneFollow
• Go-Clean
• Performance di riscaldamento fino a -20°C
• UVC
GEEPDH 180 / 181 18000 BTU A+++/A++
• Connessione WiFi integrata
• Capacita raffrescamento: 5,1 kW
• Capacita riscaldamento: 4,1 kW
• Display a scomparsa
• 4 filtri: 2 ad alta densità e 2 ai
Carboni Attivi
• Gold Guard su inità interna ed esterna
• ZoneFollow
• Go-Clean
• Performance di riscaldamento fino a -20°C
• UVC
codice SAP int. 8506393600 est. 8506383600
codice EAN int. 4013833056720 est. 4013833056713
codice SAP int. 8506413600 est. 8506403600
codice EAN int. 4013833056744 est. 4013833056737
codice SAP int. 8506433600 est. 8506423600
codice EAN int. 4013833056768 est. 4013833056751
DETRAZIONE FISCALE
2
25 HOME COMFORT | / 24 Inverter Gas R32
energetica
Guard Controllo Wi-Fi
Classe
Gold
Controlli vocali Teconologia UVC Go-Clean Anti muffa Regolazione automatica flusso d‘aria Timer 24h Silenziosità dB(A) Jet heat / jet cool Auto-Restart Deumidificazione
LED LED AUTO -20 °C 24H R32 GG A +++
Riscaldamento a bassa temperatura Funzione dolce sonno Display
Filtri alta densità
Filtri carboni attivi
2
65% 50% CONTO TERMICO
PROLOGUE GR-9

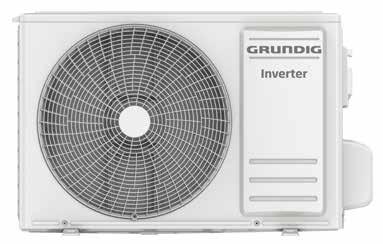

Disegni tecnici split parete e unità esterna
ø18.4(drainport)
Tube exit 805 85 107 800 693 270 197 51 51 17
Air inlet 153,37 269,68 291,38 38,84 ø 29 (Drain port) 600 90,9 162 799,6 779,6 67,57 30° Misure disegni tecnici riferite a GEEPDH 090/GEEPDH 091 e GEEPDH 120/GEEPDH 121
27 HOME COMFORT | / 26 DATI TECNICI Modello GEEPDH 090 / GEEPDH 091 9000 Btu/h GEEPDH 120/ GEEPDH 121 12000 Btu/h GEEPDH 180/ GEEPDH 181 18000 Btu/h Refrigerante R32 R32 R32 Quantità totale di refrigerante (g) 600 620 1100 Classe Climatica T1 T1 T1 Tipologia di riscaldamento Pompa di Calore Pompa di Calore Pompa di Calore Definizione Prodotto Filtri Filtro ad
* 2pcs Filtro
*
Extra Filtri
* 2pcs Telecomando LCD LCD LCD Display digitale LED LED LED Jet Cool Sì (Turbo) Sì (Turbo) Sì (Turbo) Jet Heat Sì (Turbo) Sì (Turbo) Sì (Turbo) Funzione Auto-Restart Sì Sì Sì Funzione deumidificatore Sì Sì Sì Controllo automatico della temperatura Sì Sì Sì Funzione dolce sonno Sì Sì Sì Timer 24 ore 24 ore 24 ore Funzione Defrost Sì Sì Sì Velocità Ventilazione Turbo/H/M/L/Auto Turbo/H/M/L/Auto Turbo/H/M/L/Auto Hotstart Sì Sì Sì Direzione automatica dell'aria (su-giù) Sì Sì Sì Funzione GoClean Sì Sì Sì Modalità automatica Sì Sì Sì Funzione "ZoneFollow" Sì Sì Sì HygieneMax (UVC) Sì Sì Sì Connessione WiFi HomeDirect HomeDirect HomeDirect Evaporatore Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Condensatore Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Performance Operative Capacità di raffrescamento (kW) - (Pdesign C) 2,5 3,2 5,1 Intervallo capacità di raffrescamento regolabile (Btu/h) 2250-11260 2250-12000 5500-21150 Intervallo capacità di raffrescamento regolabile (W) 660-3300 660-3800 1610-6200 Capacità di riscaldamento (kW) - (Pdesign H)-(Media) 2,2 2,5 4,1 Intervallo capacità di riscaldamento regolabile (Btu / h) 2250-12280 2250-13650 5500-21150 Intervallo capacità di riscaldamento regolabile (W) 660-3600 660-4000 1610-6200 SEER/AEER/Weight EER (W/W) 8.5 (SEER,EU) 8.5 (SEER,EU) 8.5 (SEER,EU) SCOP/ACOP/Weight EER (W/W) - (Medio) 4.6 (SCOP,EU) 4.6 (SCOP,EU) 4.6 (SCOP,EU) Classe energetica Raffrescamento - (92/75/EEC) A+++ A+++ A+++ Classe energetica Riscaldamento (92/75/EEC) A++ A++ A++ COP 3,71 3,71 3,71 EER 3,23 3,23 3,23 Consumo energetico annuo-raffrescamento (kWh) 95 130 210 Consumo energetico annuo-riscaldamento (kWh) 668 753 1234 La capacità dichiarata per il calcolo del valore SCOP alle condizioni di progetto di riferimento (kW) 1,9 2,2 3,6 La capacità di riscaldamento di backup assunta per il calcolo del valore SCOP alle condizioni di progetto di riferimento (kW) 0,3 0,3 0,5 Potenza assorbita raffrescamento (W) 580(250-1300) 950(250-1600) 1400(350-2400) Potenza assorbita riscaldamento (W) 620(250-1300) 920(250-1600) 1350(350-2450) Tensione/Frequenza (V/Hz) 220-240V~ 50Hz, 1Ph 220-240V~ 50Hz, 1Ph 220-240V~ 50Hz, 1Ph Potenza Sonora - Unità interna (dBA) 50/47/44 55/49/46 55/42/39 Potenza Sonora - Unità esterna (dBA) 62 64 66 Pressione Sonora - Unità interna (dBA) 40/37/34 45/42/39 45/42/39 Pressione Sonora - Unità esterna (dBA) 52 52 55 Portata d'aria ( m3/h ) ≥550 ≥600 ≥1000 Rimozione umidità (L/H.r) 0,9 1,1 1,7 Max. elevazione (m) 20 20 20 Diametro tubo alta pressione (mm) 6,0 6,0 6,0 Diametro tubo bassa pressione (mm) 9,52 9,52 12 Max. lunghezza tubo (m) 15 15 15 Intervallo funzionamento Raffrescamento (°C) 18 ~ 52 18 ~ 52 18 ~ 52 Intervallo funzionamento Riscaldamento (°C) -20 ~ 24 -20 ~ 24 -20 ~ 24 Dati Logistici Unità interna (WxHxD) mm 805x270x197 805x270x197 1025x319x223 Unità esterna (WxHxD) mm 805x560x275 805x560x275 800x560x280 Peso netto unità interna (kg) 8,0 8,0 12 Peso netto unità esterna (kg) 26 26 31 Misure Imballo unità interna ( WxHxD ) mm 864x332x265 864x332x265 1102x395x305 Misure Imballo unità esterna ( WxHxD ) mm 889x612x359 889x612x359 889x612x359 Peso unità interna con imballo (kg) 9,5 9,5 14,5 Peso unità esterna con imballo (kg) 28,5 28,5 33,5 Accessori Lunghezza del cavo di alimentazione (m) 1,1 1,1 1,1 Lunghezza del tubo di drenaggio dell'acqua (m) 1,5 1,5 1,5 Materiale Isolante PP PP PP
alta densità
ad alta densità
2pcs Filtro ad alta densità * 2pcs
Filtro a carbone attivo * 2pcs Filtro a carbone attivo * 2pcs Filtro a carbone attivo

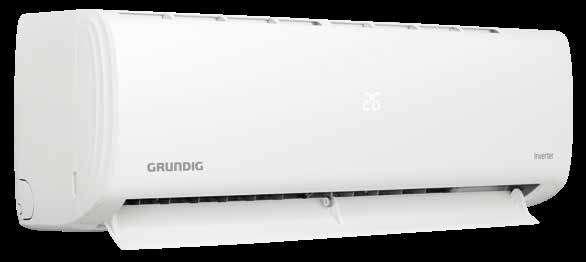

PROLOGUE GR-7
Split parete Codice SAP Codice EAN Nome Prodotto Sigla unità Efficienza Listino Listino kit1 Raffrescamento Riscaldamento kW SEER EER Classe kW SCOP COP Classe Unità Interna 8506233600 4013833056294 KIT GEEPN 120 GEEPN 121 GEEPN 120 3,5 (1,2-4,6) 8,5 3,4 A+++ 3,2 (1,6-4,7) 4,6 3,8 A++ € 240,00 € 799,50 Unità Esterna 8506223600 4013833056287 GEEPN 121 € 559,50 Unità Interna 8506213600 4013833056270 KIT GEEPN 090 GEEPN 091 GEEPN 090 2,6 (1,0-3,5) 8,5 3,4 A+++ 2,5 (1,0-4,0) 4,6 3,9 A++ € 489,50 € 699,50 Unità Esterna 8506203600 4013833056263 GEEPN 091 € 210,00 A+++ A D +++ A++ A D +++ 1I prezzi si intendono Trasporto, Raee ed IVA Esclusi
GEEPN 090 / 091
9000 BTU A+++
• Connessione WiFi integrata
• Capacita raffrescamento: 2,6 kW
• Capacità riscaldamento: 2,5 kW
• Display a scomparsa
• Actifour Filter: filtro alla Catechina, filtro agli Ioni d’argento, filtro Fotocatalizzatore, filtro Hepa
• Gold Guard su inità interna ed esterna
• Self Clean+
• Performance di riscaldamento fino a -20°C
• Ion Pro
GEEPN 120 / 121 12000 BTU A+++
• Connessione WiFi integrata
• Capacita raffrescamento: 3,5 kW
• Capacità riscaldamento: 3,1 kW
• Display a scomparsa
• Actifour Filter: filtro alla Catechina, filtro agli Ioni d’argento, filtro Fotocatalizzatore, filtro Hepa
• Gold Guard su inità interna ed esterna
• Self Clean+
• Performance di riscaldamento fino a -20°C
• Ion Pro
codice SAP int. 8506213600 est. 8506203600
codice EAN int. 4013833056270 est. 4013833056263
codice SAP int. 8506233600 est. 8506223600
codice EAN int. 4013833056294 est. 4013833056287
Inverter Gas R32
Controlli vocali
Regolazione automatica flusso d‘aria
AUTO 24H
Display LED LED
Actifour Filter
Silenziosità dB(A)
Timer 24h
Classe energetica
Ion Pro
Auto-Restart
Jet heat / jet cool
Gold Guard
Self-Clean+
Riscaldamento a bassa temperatura
Deumidificazione
Controllo Wi-Fi
Anti muffa
Funzione dolce sonno
29 HOME COMFORT | / 28
DETRAZIONE FISCALE 65% 50% CONTO TERMICO
R32 GG A +++ -20 °C
PROLOGUE GR-7
Disegni tecnici split parete e unità esterna
30 180 46 16 8-5 723 Φ18(drainport) 63.5 92 > 20cm Left Right Ceiling > 5cm > 5cm 522 35 186 70 122 592 162 33 68 70 22 5 592 11 217.7 269.9 234 14 45 49.5 902 Air inlet 217.2 Tube exit 902.56 810 75.56 126.49 167.18 112.17 25° Pipe size Pipe size 310 279.75 510 Ø 18 (Drain port) 35 Misure disegni tecnici riferite ad entrambe i modelli
31 HOME COMFORT | / 30 DATI TECNICI Modello GEEPN 090 / GEEPN 091 9000 Btu/h GEEPN 120 / GEEPN 121 12000 Btu/h Refrigerante R32 R32 Quantità totale di refrigerante (g) 910 1030 Classe Climatica T1 T1 Tipologia di riscaldamento Heat Pump Heat Pump Definizione Prodotto Filtri Filtro ad alta densità * 2pcs Filtro ad alta densità * 2pcs Extra Filtri Filtro Actifour *2pc Filtro Actifour *2pc Telecomando LCD LCD Display digitale Display numerico Display numerico Jet Cool Sì (Turbo) Sì (Turbo) Jet Heat Sì (Turbo) Sì (Turbo) Funzione Auto-Restart Sì Sì Funzione deumidificatore Sì Sì Controllo automatico della temperatura Sì Sì Funzione dolce sonno Sì Sì Timer 24hour 24hour Funzione Defrost Sì Sì Velocità Ventilazione Turbo/H/M/L/Auto Turbo/H/M/L/Auto Hotstart Sì Sì Direzione automatica dell'aria (su-giù) Sì Sì Funzione Self Clean+ Sì Sì Modalità automatica Sì Sì Funzione di pulizia Ion Pro Sì Sì Connessione WiFi Sì Sì Evaporatore Alluminio/Rivestimento Gold Guard Alluminio/Rivestimento Gold Guard Condensatore Alluminio/Rivestimento Gold Guard Alluminio/Rivestimento Gold Guard Performance Operative Capacità di raffrescamento (kW) - (Pdesign C) 2,6 3,5 Intervallo capacità di raffrescamento regolabile (Btu/h) 3412-11942 4094-15695 Intervallo capacità di raffrescamento regolabile (W) 1000-3500 1200-4600 Capacità di riscaldamento (kW) - (Pdesign H) - (Media) 2,5 3,1 Intervallo capacità di riscaldamento regolabile (Btu/h) 3412-13648 5459-16036 Intervallo capacità di riscaldamento regolabile (W) 1000-4000 1600-4700 SEER/AEER/Weight EER (W/W) 8.5 (SEER, EU) 8.5 (SEER, EU) SCOP/ACOP/Weight EER (W/W) - (Medio) 4.6 (SCOP,EU) 4.6 (SCOP,EU) Classe energetica Raffrescamento - (92/75/EEC) A+++ A+++ Classe energetica Riscaldamento (92/75/EEC) A++ A++ COP 3,9 3,8 EER 3,4 3,4 Consumo energetico annuo-raffrescamento (kWh) 107 144 Consumo energetico annuo-riscaldamento (kWh) 761 944 La capacità dichiarata per il calcolo del valore SCOP alle condizioni di progetto di riferimento (kW) 2,08 2,49 La capacità di riscaldamento di backup assunta per il calcolo del valore SCOP alle condizioni di progetto di riferimento (kW) 0,42 0,61 Potenza assorbita raffrescamento (W) 550 795 Potenza assorbita riscaldamento (W) 715 1025 Tensione/Frequenza (V/Hz) 220-240V~ 50Hz, 1Ph 220-240V~ 50Hz, 1Ph Potenza Sonora - Unità interna (dBA) 56 56 Potenza Sonora - Unità esterna (dBA) 60 62 Pressione Sonora - Unità interna (dBA) 39/38/34/28/25 40/38/34/28/25 Pressione Sonora - Unità esterna (dBA) 53 53 Portata d'aria (m 3/h ) 600 620 Rimozione umidità (L/H.r) 0,9 1,2 Max. elevazione (m) 5 5 Max. lunghezza tubo (m) 15 15 Diametro tubo alta pressione (mm) 6.35mm(1/4in) 6.35mm(1/4in) Diametro tubo bassa pressione (mm) 9.52mm(3/8in) 9.52mm(3/8in) Intervallo funzionamento Raffrescamento (°C) -15~43 -15~43 Intervallo funzionamento Riscaldamento (°C) -20~24 -20~24 Dati Logistici Unità interna (WxHxD) mm 905×270×210 905×270×210 Unità esterna (WxHxD) mm 810×280×585 810×280×585 Peso netto unità interna (kg) 9 9 Peso netto unità esterna (kg) 36 36 Misure Imballo unità interna ( WxHxD ) mm 950×335×265 950×335×265 Misure Imballo unità esterna ( WxHxD ) mm 940×385×630 940×385×630 Peso unità interna con imballo (kg) 11 11 Peso unità esterna con imballo (kg) 40 41 Accessori Lunghezza del cavo di alimentazione (m) 3m (w/o Plug) 3m (w/o Plug) Lunghezza del tubo di drenaggio dell'acqua (m) 2 2
PROLOGUE GR-5

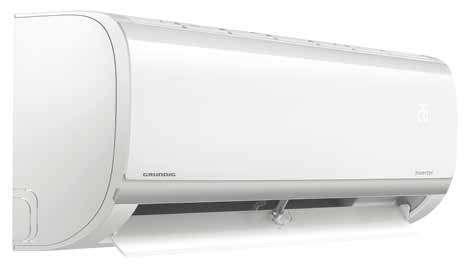

Split parete Codice SAP Codice EAN Nome Prodotto Sigla unità Efficienza Listino Listino kit1 Raffrescamento Riscaldamento kW SEER EER Classe kW SCOP COP Classe Unità Interna 8506193600 4013833056256 KIT GEWPE 240 GEWPE 241 GEWPE 240 6,4 (1,6-7,2) 6,1 2,97 A++ 5,4 (1,8-7,3) 4,0 3,27 A+ € 390,00 € 1.299,50 Unità Esterna 8506183600 4013833056249 GEWPE 241 € 909,50 Unità Interna 8506173600 4013833056232 KIT GEWPE 180 GEWPE 181 GEWPE 180 5,0 (1,0-6,0) 6,1 2,97 A++ 4,2 (1,6-6,25) 4,0 3,52 A+ € 300,00 € 999,50 Unità Esterna 8506163600 4013833056225 GEWPE 181 € 699,50 Unità Interna 8506153600 4013833056201 KIT GEWPE 120 GEWPE 121 GEWPE 120 3,2 (1,0-4,0) 6,1 3,30 A++ 2,9 (1,0-4,2) 4,0 3,71 A+ € 195,00 € 649,50 Unità Esterna 8506143600 4013833056195 GEWPE 121 € 454,50 Unità Interna 8506133600 4013833056188 KIT GEWPE 090 GEWPE 091 GEWPE 090 2,6 (1,0-3,0) 6,1 3,30 A++ 2,2 (1,0-3,0) 4,0 3,80 A+ € 180,00 € 599,50 Unità Esterna 8506123600 4013833056171 GEWPE 091 € 419,50 A++ A D +++ A+ A D +++ 1I prezzi si intendono Trasporto, Raee ed IVA Esclusi * Il kit GEWPE 240/241 e 180/181 non rientrano nel conto termico 2.0 e Ecobonus * *
GEWPE
• Connessione WiFi integrata
• Capacita raffrescamento: 2,6 kW
• Capacita riscaldamento: 2,2 kW
• Display a scomparsa
• ActiFourFilter
• Gold Guard su inità interna ed esterna
• Self Clean+
• Performance di riscaldamento fino a -15°C
• Ionizer
GEWPE
• Connessione WiFi integrata
• Capacita raffrescamento: 3,2 kW
• Capacita riscaldamento: 2,9 kW
• Display a scomparsa
• ActiFourFilter
• Gold Guard su inità interna ed esterna
• Self Clean+
• Performance di riscaldamento fino a -15°C
• Ionizer
GEWPE
• Connessione WiFi integrata
• Capacita raffrescamento: 5,0 kW
• Capacita riscaldamento: 4,2 kW
• Display a scomparsa
• ActiFourFilter
• Gold Guard su inità interna ed esterna
• Self Clean+
• Performance di riscaldamento fino a -15°C
• Ionizer
GEWPE
• Connessione WiFi integrata
• Capacita raffrescamento: 6,4 kW
• Capacita riscaldamento: 5,4 kW
• Display a scomparsa
• ActiFourFilter
• Gold Guard su inità interna ed esterna
• Self Clean+
• Performance di riscaldamento fino a -15°C
• Ionizer
codice SAP int. 8506133600 est. 8506123600
codice EAN int. 4013833056188 est. 4013833056171
codice SAP int. 8506153600 est. 8506143600
codice EAN int. 4013833056201 est. 4013833056195
codice SAP int. 8506173600 est. 8506163600
codice EAN int. 4013833056232 est. 4013833056225
codice SAP int. 8506193600 est. 8506183600
codice EAN int. 4013833056256 est. 4013833056249
33 HOME COMFORT | / 32
090 / 091
BTU A++/A+
9000
120 / 121 12000 BTU A++/A+
180 / 181 18000 BTU A++/A+
240 / 241 24000 BTU A++/A+
FISCALE 65% 50% DETRAZIONE FISCALE 65% 50% DETRAZIONE FISCALE 50%
FISCALE 50% CONTO TERMICO CONTO TERMICO
DETRAZIONE
DETRAZIONE
Ionizer
++ Actifour
heat / jet cool
LED LED AUTO 24H
GG
Filter Self-Clean+ Riscaldamento a bassa temperatura -15 °C Inverter Gas R32 Classe energetica Gold Guard Controllo Wi-Fi Controlli vocali Anti muffa Regolazione automatica flusso d‘aria Timer 24h Silenziosità dB(A) Jet
Auto-Restart Deumidificazione Funzione dolce sonno Display
R32
PROLOGUE GR-5
Disegni tecnici split parete e unità esterna
70 1 1 9 5 1 1 5 8 4 9 3 8 5 > 20cm Left Right Ceiling Tube exit > 5cm > 5cm Air inlet Φ18(drain port) 791 665 776 201 1 6 4 7 2 5 5 40 22 70 3 2 344 414 1 6 0 190 414 187 4 0 90 Misure disegni tecnici riferite al modello 12000 Btu/h 780 822 538 276 843 279 105 109 57 25° 260 290 317 530 125 38 464 Ø18
Sì (Turbo)
35 HOME COMFORT | / 34 Modello GEWPE 090 / GEWPE 091 9000 Btu/h GEWPE 120/ GEWPE 121 12000 Btu/h GEWPE 180/ GEWPE 181 18000 Btu/h GEWPE 240/ GEWPE 241 24000 Btu/h Refrigerante R32 R32 R32 R32 Quantità totale di refrigerante (g) 480 660 1150 1320 Classe Climatica T1 T1 T1 T1 Tipologia di riscaldamento Pompa di Calore Pompa di Calore Pompa di Calore Pompa di Calore Definizione Prodotto Filtri Filtro ad alta densità * 2pcs Filtro ad alta densità * 2pcs Filtro ad alta densità * 2pcs Filtro ad alta densità * 2pcs Extra Filtri Filtro Actifour *2pc Filtro Actifour *2pc Filtro Actifour *2pc Filtro Actifour *2pc Telecomando LCD LCD LCD LCD Display digitale Display numerico Display numerico Display numerico Display numerico Jet Cool Sì (Turbo) Sì (Turbo) Sì (Turbo) Sì (Turbo) Jet Heat Sì (Turbo) Sì (Turbo) Sì (Turbo)
Funzione Auto-Restart Sì Sì Sì Sì Funzione deumidificatore Sì Sì Sì Sì Controllo automatico della temperatura Sì Sì Sì Sì Funzione dolce sonno Sì Sì Sì Sì Timer 24hour 24hour 24hour 24hour Funzione Defrost Sì Sì Sì Sì Velocità Ventilazione Turbo/H/M/L/Auto Turbo/H/M/L/Auto Turbo/H/M/L/Auto Turbo/H/M/L/Auto Hotstart Sì Sì Sì Sì Direzione automatica dell'aria (su-giù) Sì Sì Sì Sì Funzione Self Clean+ Sì Sì Sì Sì Modalità automatica Sì Sì Sì Sì Funzione Ionizer Sì Sì Sì Sì Connessione WiFi Sì Sì Sì Sì Evaporatore Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Condensatore Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Performance Operative Capacità di raffrescamento (kW) - (Pdesign C) 2,6 3,2 5,0 6,4 Intervallo capacità di raffrescamento regolabile (Btu/h) 3412-10236 3412-13648 3412-20472 5459-24566 Intervallo capacità di raffrescamento regolabile (W) 1000-3000 1000-4000 1000-6000 1600-7200 Capacità di riscaldamento (kW) - (Pdesign H)-(Media) 2,2 2,9 4,2 5,4 Intervallo capacità di riscaldamento regolabile (Btu / h) 3412-10236 3412-14330 5459-21325 6142-24907 Intervallo capacità di riscaldamento regolabile (W) 1000-3000 1000-4200 1600-6250 1800-7300 SEER/AEER/Weight EER (W/W) 6.1 (SEER, EU) 6.1 (SEER, EU) 6.1 (SEER, EU) 6.1 (SEER, EU) SCOP/ACOP/Weight EER (W/W) - (Medio) 4.0 (SCOP,EU) 4.0 (SCOP,EU) 4.0 (SCOP,EU) 4.0 (SCOP,EU) Classe energetica Raffrescamento - (92/75/EEC) A++ A++ A++ A++ Classe energetica Riscaldamento (92/75/EEC) A+ A+ A+ A+ COP 3,8 3,71 3,52 3,27 EER 3,3 3,3 2,97 2,97 Consumo energetico annuo-raffrescamento (kWh) 149 184 287 367 Consumo energetico annuo-riscaldamento (kWh) 700 1015 1153 1729 La capacità dichiarata per il calcolo del valore SCOP alle condizioni di progetto di riferimento (kW) 1,77 2,50 3,46 4,62 La capacità di riscaldamento di backup assunta per il calcolo del valore SCOP alle condizioni di progetto di riferimento (kW) 0,43 0,40 0,74 0,78 Potenza assorbita raffrescamento (W) 765 940 1540 2060 Potenza assorbita riscaldamento (W) 675 845 1550 2150 Tensione/Frequenza (V/Hz) 220-240V~ 50Hz, 1Ph 220-240V~ 50Hz, 1Ph 220-240V~ 50Hz, 1Ph 220-240V~ 50Hz, 1Ph Potenza Sonora - Unità interna (dBA) 56 56 59 64 Potenza Sonora - Unità esterna (dBA) 62 62 65 65 Pressione Sonora - Unità interna (dBA) 39/37/35/33/30/25 39/38/35/33/31/25 46/44/40/33/27 46/44/40/35/27 Pressione Sonora - Unità esterna (dBA) 52 52 56 56 Portata d'aria (m3/h ) 550 550 880 1100 Rimozione umidità (L/H.r) 0,9 1,2 1,75 2,2 Max. elevazione (m) 5 5 5 10 Max. lunghezza tubo (m) 15 15 15 20 Diametro tubo alta pressione (mm) 6.35mm(1/4in) 6.35mm(1/4in) 6.35mm(1/4in) 9.52mm(3/8in) Diametro tubo bassa pressione (mm) 9.52mm(3/8in) 9.52mm(3/8in) 12.7mm(1/2in) 15.88mm(5/8in) Intervallo funzionamento Raffrescamento (°C) -15~48 -15~48 -15~48 -15~48 Intervallo funzionamento Riscaldamento (°C) -15~24 -15~24 -15~24 -15~24 Dati Logistici Unità interna (WxHxD) mm 790×255×203 790×255×203 890x300x220 998×325×225 Unità esterna (WxHxD) mm 660×483×240 780×540×260 810x280x585 860×667×310 Peso netto unità interna (kg) 7 7 10,5 11 Peso netto unità esterna (kg) 20,5 24 33,5 40,5 Misure Imballo unità interna ( WxHxD ) mm 850×320×260 850×320×260 960x365x300 1060×390×315 Misure Imballo unità esterna ( WxHxD ) mm 780×530×315 910×600×360 935x630x385 995×720×420 Peso unità interna con imballo (kg) 8,5 8,5 12 13,5 Peso unità esterna con imballo (kg) 25 31,5 38,5 46 Accessori Lunghezza del tubo di drenaggio dell'acqua (m) 2 2 2 2 DATI TECNICI
PROLOGUE GR-3
Split parete Codice SAP Codice EAN Nome Prodotto Sigla unità Efficienza Listino Listino kit1 Raffrescamento Riscaldamento kW SEER EER Classe kW SCOP COP Classe Unità Interna 8506113600 4013833056157 KIT GEHPM 180 GEHPM 181 GEHPM 180 5,2 (1,8-5,8) 6,8 3,30 A++ 4,1 (1,3-5,8) 4,0 3,80 A+ € 270,00 € 899,50 Unità Esterna 8506103600 4013833056140 GEHPM 181 € 629,50 Unità Interna 8506093600 4013833056133 KIT GEHPM 120 GEHPM 121 GEHPM 120 3,5 (1,1-4,1) 6,1 3,23 A++ 2,6 (1,0-4,2) 4,0 3,80 A+ € 165,00 € 549,50 Unità Esterna 8506083600 4013833056126 GEHPM 121 € 384,50 Unità Interna 8506073600 4013833056119 KIT GEHPM 090 GEHPM 091 GEHPM 090 2,6 (1,0-3,1) 6,2 3,40 A++ 2,5 (0,8-3,3) 4,0 3,90 A+ € 150,00 € 499,50 Unità Esterna 8506063600 4013833056102 GEHPM 091 € 349,50 A++ A D +++ A+ A D +++ 1I prezzi si intendono Trasporto, Raee ed IVA Esclusi
GEHPM 090 / 091
9000 BTU A++/A+
• Connessione WiFi integrata
• Capacita raffrescamento: 2,6 kW
• Capacita riscaldamento: 2,5 kW
• Display a scomparsa
• Triplo sistema di filtrazione
• Gold Guard su inità interna ed esterna
• Self Clean+
• Performance di riscaldamento fino a -10°C
GEHPM 120 / 121 12000 BTU A++/A+
• Connessione WiFi integrata
• Capacita raffrescamento: 3,5 kW
• Capacita riscaldamento: 2,6 kW
• Display a scomparsa
• Triplo sistema di filtrazione
• Gold Guard su inità interna ed esterna
• Self Clean+
• Performance di riscaldamento fino a -10°C
GEHPM 180 / 181 18000 BTU A++/A+
• Connessione WiFi integrata
• Capacita raffrescamento: 5,2 kW
• Capacita riscaldamento: 4,1 kW
• Display a scomparsa
• Triplo sistema di filtrazione
• Gold Guard su inità interna ed esterna
• Self Clean+
• Performance di riscaldamento fino a -10°C
codice SAP int. 8506073600 est. 8506063600
codice EAN int. 4013833056119 est. 4013833056102
codice SAP int. 8506093600 est. 8506083600
codice EAN int. 4013833056133 est. 4013833056126
codice SAP int. 8506113600 est. 8506103600
codice EAN int. 4013833056157 est. 4013833056140
Inverter
Controlli vocali
Regolazione automatica flusso d‘aria
Gas R32
A++
Display LED LED
R32 GG
AUTO 24H
Classe energetica
Gold Guard Controllo Wi-Fi
Fil-Three Filter Self-Clean+ Anti muffa
Timer 24h
Silenziosità dB(A) Jet heat / jet cool
Auto-Restart
Riscaldamento a bassa temperatura -10 °C
Deumidificazione
Funzione dolce sonno
37 HOME COMFORT | / 36
CONTO TERMICO
DETRAZIONE FISCALE 65% 50%
PROLOGUE GR-3
Disegni tecnici split parete e unità esterna
805 285 194 720 W 452 W1 495 60 87 255 7.6 245 727 W3 281 270 D 70 W2 H H1 H2 D1 D2 D3 33 B1 76.5 11 A1 49 A2 R6 158.2 180.4 396.0 Misure disegni tecnici riferite ai modelli 9000/12000 Btu/h
39 HOME COMFORT | / 38 DATI TECNICI Modello GEHPM 090 / GEHPM 091 9000 Btu/h GEHPM 120/ GEHPM 121 12000 Btu/h GEHPM 180/ GEHPM 181 18000 Btu/h Refrigerante R32 R32 R32 Quantità totale di refrigerante (g) 550 550 1080 Classe Climatica T1 T1 T1 Tipologia di riscaldamento
di Calore
di Calore Pompa di Calore Definizione Prodotto Filtri
Extra Filtri
1pc Telecomando LCD LCD LCD Display digitale LED LED LED Jet Cool Sì Sì Sì Jet Heat Sì Sì Sì Funzione Auto-Restart Sì Sì Sì Funzione deumidificatore Sì Sì Sì Controllo automatico della temperatura Sì Sì Sì Funzione dolce sonno Sì Sì Sì Timer 24 ore 24 ore 24 ore Funzione Defrost Sì Sì Sì Velocità Ventilazione Turbo/H/M/L/Auto Turbo/H/M/L/Auto Turbo/H/M/L/Auto Hotstart Sì Sì Sì Direzione automatica dell'aria (su-giù) Sì Sì Sì Funzione Self Clean+ Sì Sì Sì Modalità automatica Sì Sì Sì Funzione "ZoneFollow" Sì Sì Sì Connessione WiFi Sì Sì Sì Evaporatore Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Condensatore Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Performance Operative Capacità di raffrescamento (kW) - (Pdesign C) 2,6 3,5 5,2 Intervallo capacità di raffrescamento regolabile (Btu/h) 3100~10600 3800~14200 6200~19900 Intervallo capacità di raffrescamento regolabile (W) 908~3106 1113~4161 1817~5832 Capacità di riscaldamento (kW) - (Pdesign H)-(Media) 2,5 2,6 4,1 Intervallo capacità di riscaldamento regolabile (Btu / h) 2800-11500 3700~14400 4700~19960 Intervallo capacità di riscaldamento regolabile (W) 820~3337 1084~4220 1377~5850 SEER/AEER/Weight EER (W/W) 6.2(SEER, EU) 6.1(SEER, EU) 6.8(SEER, EU) SCOP/ACOP/Weight EER (W/W) - (Medio) 4.0(SCOP, EU) 4.0(SCOP, EU) 4.0(SCOP, EU) Classe energetica Raffrescamento - (92/75/EEC) A++ A++ A++ Classe energetica Riscaldamento (92/75/EEC) A+ A+ A+ COP 3,9 3,8 3,8 EER 3,4 3,23 3,3 Consumo energetico annuo-raffrescamento (kWh) 147 201 247 Consumo energetico annuo-riscaldamento (kWh) 875 910 1435 La capacità dichiarata per il calcolo del valore SCOP alle condizioni di progetto di riferimento (kW) 2,00 2,00 3,3 La capacità di riscaldamento di backup assunta per il calcolo del valore SCOP alle condizioni di progetto di riferimento (kW) 0,50 0,60 0,8 Potenza assorbita raffrescamento (W) 732 1213 1550 Potenza assorbita riscaldamento (W) 733 1088 1570 Tensione/Frequenza (V/Hz) 220-240V~ 50Hz, 1Ph 220-240V~ 50Hz, 1Ph 220-240V~ 50Hz, 1Ph Potenza Sonora - Unità interna (dBA) 54/-/- 55/-/- 56/-/Potenza Sonora - Unità esterna (dBA) 62 63 63 Pressione Sonora - Unità interna (dBA) 38.5/32/25 40.5/34.5/25 42.5/36/26 Pressione Sonora - Unità esterna (dBA) 55.5 56 56 Portata d'aria ( m3/h ) 466/360/325 540/430/314 840/680/540 Rimozione umidità (L/H.r) 1 1,2 1,8 Max. elevazione (m) 10 10 20 Diametro tubo alta pressione (mm) 6.35(1/4") 6.35(1/4") 6.35mm(1/4in) Diametro tubo bassa pressione (mm) 9.52(3/8") 9.52(3/8") 12.7mm(1/2in) Max. lunghezza tubo (m) 25 25 30 Intervallo funzionamento Raffrescamento (°C) -10 ~ 50 -10 ~ 50 -10 ~ 50 Intervallo funzionamento Riscaldamento (°C) -10 ~ 30 -10 ~ 30 -10 ~ 30 Dati Logistici Unità interna (WxHxD) mm 805x285x194 805x285x194 957x302x213 Unità esterna (WxHxD) mm 720x495x270 720x495x270 805x554x330 Peso netto unità interna (kg) 8 8 10,5 Peso netto unità esterna (kg) 23 23 32,5 Misure Imballo unità interna ( WxHxD ) mm 870x360x270 870x360x270 1035x385x295 Misure Imballo unità esterna ( WxHxD ) mm 835x540x300 835x540x300 915x615x370 Peso unità interna con imballo (kg) 10 10 14,5 Peso unità esterna con imballo (kg) 25 25 35,5 Accessori Lunghezza del cavo di alimentazione (m) 3*1.5mm2 3*1.5mm2 3*1.5mm2 Lunghezza del tubo di drenaggio dell'acqua (m) 0,538 0,538 0,538 Materiale Isolante PE PE PE
Pompa
Pompa
Filtro ad alta densità * 2pcs Filtro ad alta densità * 2pcs Filtro ad alta densità * 2pcs
Filtro agli ioni d'argento * 1pc e Bio Filtro * 1pc Filtro agli ioni d'argento * 1pc e Bio Filtro * 1pc Filtro agli ioni d'argento * 1pc e Bio Filtro *
Condizionatori Linea residenziale Multisplit
41 HOME COMFORT | / 40
CONDIZIONATORI
Linea residenziale MULTISPLIT
UNITÀ INTERNE 9000 BTU 12000 BTU 18000 BTU 24000 BTU PROLOGUE GR-7 • • UNITÀ ESTERNE 9000 BTU 12000 BTU 18000 BTU 24000 BTU PROLOGUE GR-7 • •
UNITÀ INTERNE INCENTIVI FISCALI GIMPI 090 GIMPI 120 UNITÀ ESTERNE GIMPO181 DUAL 21 1 GIMPI241 TRIAL 2 1 *COP e EER in fase di definizione. DETRAZIONE FISCALE 65% 50% CONTO TERMICO DETRAZIONE FISCALE 65% 50% CONTO TERMICO DETRAZIONE FISCALE 65% 50% CONTO TERMICO * *
1I prezzi si intendono Trasporto, Raee ed IVA Esclusi
43 HOME COMFORT | / 42
DETRAZIONE FISCALE 65% 50% CONTO TERMICO
Codice SAP Codice EAN Sigla kit Sigla unità Efficienza Listino Listino kit1 Raffrescamento Riscaldamento kW SEER EER Classe kW SCOP COP Classe Unità Interna 8506023600 4013833056041 KIT TRIAL GIMPI 090 GIMPI 120 GEMPO 241 GIMPI 090 7,0 (2,0-9,0) 7,0 3,4 A++ 5,0 (2,0-9,0) 4,0 3,8 A+ € 192,00 € 1.599,50 Unità Interna 8506023600 4013833056041 GIMPI 090 € 192,00 Unità Interna 8506033600 4013833056058 GIMPI 120 € 208,00 Unità Esterna 8506053600 4013833056072 GEMPO 241 € 1.007,50 Unità Interna 8506023600 4013833056041 KIT DUAL GIMPI 090 GIMPI 120 GEMPO 181 GIMPI 090 5,0 (1,2-6,6) 7,02 3,4 A++ 4,5 (1,2-6,7) 4,05 3,9 A+ € 192,00 € 1.299,50 Unità Interna 8506033600 4013833056058 GIMPI 120 € 208,00 Unità Esterna 8506043600 4013833056065 GEMPO 181 € 899,50 Unità Interna 8506023600 4013833056041 KIT DUAL GIMPI 090 GIMPI 090 GEMPO 181 GIMPI 090 5,0 (1,2-6,6) 6,2 - A++ 4,5 (1,2-6,2) 4,0 - A+ € 192,00 € 1.283,50 Unità Interna 8506023600 4013833056041 GIMPI 090 € 192,00 Unità Esterna 8506043600 4013833056065 GEMPO 181 € 899,50
MULTI PROLOGUE GR-7
MULTI GR-7 Split parete A++ A D +++ A+ A D +++ 1I prezzi si intendono Trasporto, Raee ed IVA Esclusi Codice SAP Codice EAN Sigla kit Sigla unità Efficienza Listino Listino kit1 Raffrescamento Riscaldamento kW SEER EER Classe kW SCOP COP Classe Unità Interna 8506023600 4013833056041 KIT TRIAL GIMPI 090 GIMPI 120 GEMPO 241 GIMPI 090 7,0 (2,0-9,0) 7,0 3,4 A++ 5,0 (2,0-9,0) 4,0 3,8 A+ € 192,00 € 1.599,50 Unità Interna 8506023600 4013833056041 GIMPI 090 € 192,00 Unità Interna 8506033600 4013833056058 GIMPI 120 € 208,00 Unità Esterna 8506053600 4013833056072 GEMPO 241 € 1.007,50 Unità Interna 8506023600 4013833056041 KIT DUAL GIMPI 090 GIMPI 120 GEMPO 181 GIMPI 090 5,0 (1,2-6,6) 7,02 3,4 A++ 4,5 (1,2-6,7) 4,05 3,9 A+ € 192,00 € 1.299,50 Unità Interna 8506033600 4013833056058 GIMPI 120 € 208,00 Unità Esterna 8506043600 4013833056065 GEMPO 181 € 899,50 Unità Interna 8506023600 4013833056041 KIT DUAL GIMPI 090 GIMPI 090 GEMPO 181 GIMPI 090 5,0 (1,2-6,6) 6,2 - A++ 4,5 (1,2-6,2) 4,0 - A+ € 192,00 € 1.283,50 Unità Interna 8506023600 4013833056041 GIMPI 090 € 192,00 Unità Esterna 8506043600 4013833056065 GEMPO 181 € 899,50
PROLOGUE
GIMPI 090
9000 BTU A++/A+
• Connessione WiFi integrata
• Display a scomparsa
• Actifour Filter
• Gold Guard su inità interna ed esterna
• ZoneFollow
• Self Clean+
• Performance di riscaldamento fino a -15°C
• Ion Pro
GIMPI 120
12000 BTU A++/A+
• Connessione WiFi integrata
• Display a scomparsa
• Actifour Filter
• Gold Guard su inità interna ed esterna
• ZoneFollow
• Self Clean+
• Performance di riscaldamento fino a -15°C
• Ion Pro
GEMPO 181
18000 BTU A++/A+
• Capacita raffrescamento: 18000 BTU
• Classe energetica raffrescamento: A++
• Classe energetica riscaldamento: A+
• Gas refrigerante: R32
• Performance di riscaldamento fino a -15°C
GEMPO 241
24000 BTU A++/A+
• Capacita raffrescamento: 24000 BTU
• Classe energetica raffrescamento: A++
• Classe energetica riscaldamento: A+
• Gas refrigerante: R32
codice SAP int. 8506023600
codice EAN int. 4013833056041
codice SAP int. 8506033600
codice EAN int. 4013833056058
codice SAP est. 8506043600
codice EAN est. 4013833056065
codice SAP est. 8506053600
Inverter
Controlli vocali
Regolazione
Gas R32
• Performance di riscaldamento fino a -15°C Actifour Filter Ion Pro Self-Clean+ Anti muffa
AClasse energetica
GG
Gold Guard
Controllo Wi-Fi
codice EAN est. 4013833056072
Riscaldamento a bassa temperatura -15 °C
Funzione dolce sonno
45 HOME COMFORT | / 44
++
automatica flusso d‘aria Timer 24h Silenziosità dB(A) Jet heat / jet cool Auto-Restart Deumidificazione
Display LED LED AUTO 24H R32
PROLOGUE MULTI GR-7
Disegni tecnici split parete e unità esterna
30 180 46 16 8-5 723 Φ18(drainport) 63.5 92 > 20cm Left Right Ceiling > 5cm > 5cm 522 35 186 70 122 592 162 33 68 70 22 5 592 11 217.7 269.9 234 14 45 49.5 902 Air inlet 217.2 Tube exit Air inlet Air outlet 150 510 810 72 297 584 285 Electric box 280 310 338 314 Drain pipe 37 50 4-11 ×17 Hole 106 210 158 262 Liquid pipe Gas pipe Misure disegni tecnici riferite ai modelli 9000/12000/18000 Btu/h
4013833056058
Definizione prodotto
Filtri Filtro ad alta densità * 2pcs Filtro ad alta densità * 2pcs
Extra filtri Filtro Actifour *2pc Filtro Actifour *2pc
Display digitale Display numerico Display numerico
Jet Cool Sì (Turbo) Sì (Turbo)
Jet Heat Sì (Turbo) Sì (Turbo)
47 HOME COMFORT | / 46 DATI TECNICI Combinazioni GEMPO 181 + GIMPI 090 (x2) GEMPO 181 + GIMPI 090 + GIMPI 120 GEMPO 241 + GIMPI 090 (X2) + GIMPI 120 Refrigerante R32 R32 R32 Quantità di refrigerante 1050 1050 1460 Classe climatica T1 T1 T1 Condensatore Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Performance operative Capacità di raffrescamento (kW) - (Pdesign C) 5 5 7 Intervallo capacità di raffrescamento regolabile (Btu/h) 4094-20412 4094-22519 6824-30708 Intervallo capacità di raffrescamento regolabile (W) 1200-6600 1200-6600 2000-9000 Capacità di riscaldamento (kW) - (Pdesign H)-(Media) 4,5 4,5 5 Intervallo capacità di riscaldamento regolabile (Btu / h) 4094-21154 4094-22860 6824-30708 Intervallo capacità di riscaldamento regolabile (W) 1200-6200 1200-6700 2000-9000 SEER/AEER/Weight EER (W/W) 6.2 (SEER EU) 7.0 (SEER EU) 7.0 (SEER EU) SCOP/ACOP/Weight EER (W/W) - (Medio) 4.0(SCOP, EU Average) 4.0(SCOP, EU Average) 4.0(SCOP, EU Average) Classe energetica Raffrescamento - (92/75/EEC) A++ A++ A++ Classe energetica Riscaldamento (92/75/EEC) A+ A+ A+ COP / EER - 3,9 / 3,4 3,8 / 3,4 Consumo energetico annuo-raffrescamento (kWh) 282 250 350 Consumo energetico annuo-riscaldamento (kWh) 1400 1575 1750 La capacità dichiarata per il calcolo del valore SCOP alle condizioni di progetto di riferimento (kW) 4 4,1 5 La capacità di riscaldamento di backup assunta per il calcolo del valore SCOP alle condizioni di progetto di riferimento (kW) 0 0,4 0 Potenza assorbita raffrescamento (W) 1500 1300 1900 Potenza assorbita riscaldamento (W) 1450 1325 2020 Potenza Sonora - Unità esterna (dBA) 54 54 58 Pressione Sonora - Unità esterna (dBA) 63 63 65 Portata d'aria (m3/h ) 2300 2300 3150 Rimozione umidità (L/H.r) 1,5 1,5 1,2 Max. elevazione (m) 15 15 15 Diametro tubo alta pressione (mm) 6.35mm(1/4in) 6.35(1/4in) 6.35(1/4in) Diametro tubo bassa pressione (mm) 9.52mm(3/8in) 9.52(3/8in) 9.52(3/8in) Intervallo funzionamento Raffrescamento (°C) -15~48 -15~48 -15~48 Intervallo funzionamento Riscaldamento (°C) -15~24 -15~24 -15~24 Dati logistici Unità esterna (WxHxD) mm 810x580x280 810×580×280 860×670×310 Peso netto unità esterna (kg) 35 35 39 Modello GIMPI 090 GIMPI 120 Codice prodotto 8506023600 8506033600 Codice EAN 4013833056041
Funzione Auto-Restart Sì Sì Funzione
Sì Sì Controllo automatico della temperatura Sì Sì Funzione dolce sonno Sì Sì Timer 24h 24h Funzione Defrost Sì Sì Velocità Ventilazione
Hotstart Sì Sì Direzione automatica dell'aria
Sì Sì Funzione Self Clean+ Sì Sì Modalità automatica Sì Sì Funzione Zone Follow Sì Sì Funzione di pulizia Ion Pro Sì Sì Connessione WiFi Sì Sì Evaporatore Allum./Rivest. Gold Guard Allum./Rivest. Gold Guard Performance operative Capacità di raffrescamento (kW) - (Pdesign C) 2,638 3,517 Capacità di riscaldamento (kW) - (Pdesign H)-(Media) 2,931 3,81 Potenza Sonora - Unità interna (dBA) 56 56 Pressione Sonora - Unità interna (dBA) 39/38/34/28/25 40/38/34/28/25 Portata d'aria (m3/h ) 600 620 Rimozione umidità (L/H.r) 0,9 1,2 Max. elevazione (m) 15 15 Diametro tubo alta pressione (mm) 6.35(1/4") 6.35(1/4") Diametro tubo bassa pressione (mm) 9.52(3/8") 9.52(3/8") Dati logistici Unità interna (WxHxD) mm 902×270×218 902×270×218 Peso netto unità interna (kg) 8,5 8,5
deumidificatore
Turbo/H/M/L/Auto Turbo/H/M/L/Auto
(su-giù)
Pompe di calore Monoblocco aria-acqua
49 HOME COMFORT | / 48
Una scelta ecologica.
Le pompe di calore, in quanto fonti rinnovabili termiche, hanno un’efficienza energetica superiore del 60% rispetto ai sistemi tradizionali a combustione; non emettono CO2 nel luogo di installazione ed utilizzano l’energia rinnovabile presente nell’aria.
Le pompe di calore trasferiscono il calore esterno in ambiente sfruttando l’acqua come mezzo vettore: in questo modo assicurano lo stesso comfort dei tradizionali sistemi a combustione. Un esclusivo sistema di controllo della temperatura, sofisticato quanto di semplice uso che garantisce allo stesso tempo stabilità termica ed efficienza energetica. Inoltre, la silenziosità delle unità contribuisce a mantenere elevato il comfort acustico.
I vantaggi della pompa di calore
La scelta di realizzare ed utilizzare un impianto di riscaldamento, raffrescamento e produzione di acqua calda a pompa di calore permette di godere di numerosi vantaggi e benefici:
Per il costruttore: Un sistema a una pompa di calore consuma meno energia primaria e quindi permette di migliorare la classe energetica dell’edificio. Ciò consente da un lato di rivalutare l’immobile ed eventualmente di accedere ad incentivazioni locali, bonus volumetrici etc.
Per l’installatore: Poter realizzare un unico impianto a pompa di calore per il riscaldamento, il raffrescamento e la produzione di acqua calda sanitaria significa differenziarsi offrendo un sistema confortevole e con bassi costi di esercizio.
Per l’utilizzatore: La pompa di calore permette di ottenere il tradizionale comfort dei sistemi a combustione unitamente ad un risparmio energetico ed economico ed avere un impianto moderno ed ecologico.
Il principio di funzionamento
Il termine “pompa di calore” si riferisce ad una tecnologia che sfrutta fonti di energia rinnovabile, come l’aria, la terra e l’acqua, per produrre calore. Un dispositivo a pompa di calore trasforma l’energia ricavata da questi elementi in una fonte di calore utilizzabile attraverso il ciclo frigorifero.
La pompa di calore è una macchina elettrica che sfrutta il ciclo termodinamico del fluido refrigerante, trasferendo il calore da una sorgente a bassa temperatura ad un ambiente a temperatura più alta. In pratica l’energia termica gratuitamente presente nell’aria in quantità illimitata viene sfruttata per riscaldare l’edificio o l’acqua calda ad uso sanitario. L’energia elettrica che alimenta le pompe di calore serve unicamente ad azionare il compressore e gli altri dispositivi ausiliari.
51 a proposito di Grundig | / 50
Tecnologie
Facilità di installazione

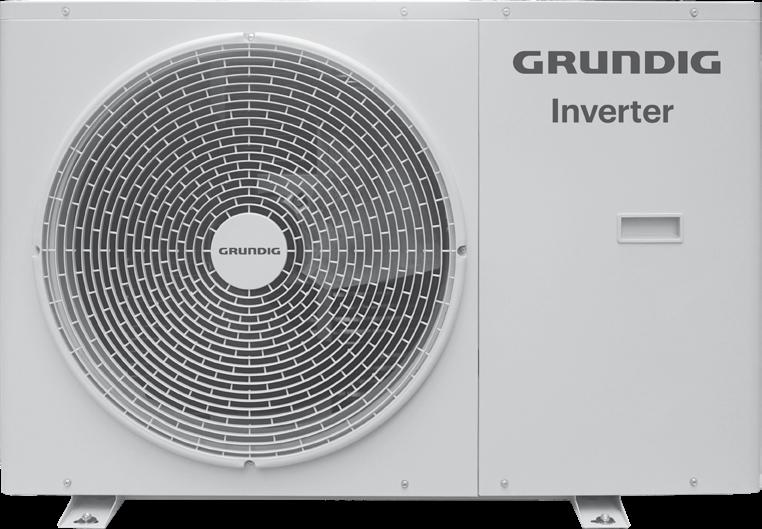

Le pompe di calore aria-acqua Grundig sono particolarmente semplici da installare: il circuito frigorifero è allocato nell’unità esterna e le tubazioni di connessione sono di tipo idraulico. Tutti i componenti idronici si trovano all‘interno dell‘unità esterna. Il sistema refrigerante è interamente contenuto all‘interno dell‘unità. La struttura è compatta, facile da usare e installare. Il design è pensato per facilitare accesso ai componenti interni e per una facile manutenzione.
Inoltre è stato progettato per garantire un incomparabile valore aggiunto al consumatore dato che questo sistema riesce a raggiungere prestazioni elevate di efficienza energetica ed un facile controllo grazie all‘applicazione di tecnologie avanzate. Per un basso potenziale di riscaldamento globale utilizza il refrigerante R32 e, per una maggiore efficienza di riscaldamento, l‘esclusivo compressore.
La tecnologia Inverter
La tecnologia inverter riesce a compensare la minore resa termica alle basse temperature, aumentando la velocità di rotazione del compressore. Inversamente, quando la temperatura dell’aria esterna aumenta, l’inverter modula la frequenza, adeguando la potenza erogata al fabbisogno termico richiesto e diminuendo drasticamente i consumi elettrici.
massima efficienza massima durabilità massima silenziosità
I VANTAGGI DEL SISTEMA INVERTER:
• nessuna necessità di sovradimensionare la pompa di calore
• grande efficienza energetica nell’utilizzo stagionale
• temperatura più stabile e quindi maggiore comfort
Elevate prestazioni
L’elevata capacità di riscaldamento delle pompe di calore Grundig viene mantenuta costante anche con basse temperature dell’aria esterna. Il funzionamento è consentito sino a -25°C e la temperatura massima dell’acqua raggiunge i 65°C senza ausilio di integrazioni elettriche. L’elevata efficienza energetica pone le unità come prodotti di eccellenza. Le dimensioni estremamente compatte le rendono installabili anche in spazi limitati.
Centralina di controllo
I sistemi Grundig sono pilotati da un’evoluta centralina di gestione. È così possibile controllare integralmente l’impianto di riscaldamento, di raffrescamento e la produzione di ACS.

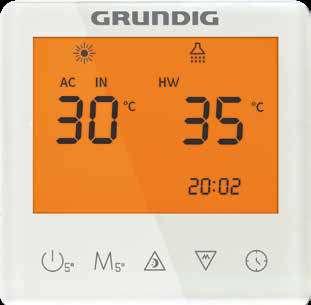

Il controller cablato touch-key di nuova progettazione può essere installato fino a 50m dalla macchina esterna e permette un controllo in tempo reale dei parametri di funzionamento della macchina.
1. Automatico - Si riferisce alla modalità di raffreddamento o alla modalità di riscaldamento dell‘unità da far funzionare in base alla temperatura ambiente.
2. Riscaldamento Elettrico - La resistenza elettrica supplementare, presente in fornitura all‘interno dell‘unità, garantisce un‘appropriata copertura alla domanda di calore anche durante i picchi più freddi.
3. Acqua Calda - L‘unità può fornire acqua calda per l‘uso quotidiano.
4. Visualizzazione della temperatura dell‘acqua impostata e dell‘acqua di ritorno.
53 HOME COMFORT | / 52
3 4 2 1
Tecnologie
Le caratteristiche uniche
delle Pompe Di Calore Grundig
Le pompe di calore aria-acqua Grundig sono studiate per soddisfare le esigenze di climatizzazione invernale ed estiva di impianti residenziali e commerciali di piccola e media potenza.
Tutte le unità sono idonee per installazione esterna e potendo produrre acqua sino a 65°C possono essere collegate a impianti radianti, a ventilconvettori, a riscaldamento a pavimento, ad accumuli per la produzione di acqua calda sanitaria (ACS) e condizionatori ad acqua.
Tecnologia e Comfort
Le unità si caratterizzano per l’elevata efficienza energetica e per livelli sonori contenuti che ne consentono l’impiego come generatore unico a servizio dell’impianto o integrato con altre fonti energetiche.
Tutte le unità sono accuratamente costruite e singolarmente collaudate. L’installazione richiede solamente i collegamenti elettrici ed idraulici.
Prima accensione
Gli impianti devono essere tutti certificati per legge, pertanto le installazioni delle pompe di calore e le prime accensioni / collaudi devono necessariamente verificate ed accertate.
Il primo avviamento deve obbligatoriamente essere eseguito da un nostro Centro Assistenza Autorizzato che dovrà rilasciare opportuno documento debitamente compilato e firmato. La mancanza di prima accensione autorizzata comporta la decadenza di qualsiasi garanzia sul prodotto. La prima accensione è quindi obbligatoria, ed ha un costo di 150€ (iva inclusa).
Tale costo deve essere riconosciuto direttamente dal consumatore finale ai nostri centri assistenza.
TECNOLOGIA
INVERTER
Motore con tecnologia inverter DC, prestazioni elevate e massimo risparmio energetico
GAS R32
Gas refrigerante dal basso impatto ambientale, sicuro ed efficiente
CLASSE ENERGETICA
Classe A+++ per garantire i minori consumi possibili
GOLD GUARD
Rivestimento idrofilo dorato in grado di impedire la corrosione nel tempo
Simbologia
COMFORT
REGOLAZIONE AUTOMATICA
DELLA TEMPERATURA
Con la funzione Auto la pompa di calore regolerà automaticamente la temperatura
SILENZIOSITÀ dB(A)
Le pompe di calore grazie al sistema inverter risultano estremamente silenziose
AUTO-RESTART
Nel caso di cali di corrente o mancata elettricità, la riaccensione è automatica a situazione ripristinata
RISCALDAMENTO A BASSA TEMPERATURA
Anche se all’esterno vi sono -25°C, il funzionamento del compressore è garantito
CENTRALINA CONTROLLO
Controller cablato touch-key di nuova progettazione con controllo dei parametri in esecuzione in tempo reale.
TIMER 24H
Timer impostabile per cicli programmabili fino a 24h
ECO
MODALITÀ RISPARMIO ENERGETICO
Possibilità di inserire questa modalità per avere il massimo risparmio energetico
HOT START
Selezionando questa funzione potrai avere la temperatura desiderata in breve tempo
55 HOME COMFORT | / 54
+++ GG
R32 A
AUTO -25 °C 24H
Funzionamento
Come funziona una pompa di calore aria-acqua
Possibili schemi di collegamento: impianti radianti, ventilconvettori, riscaldamento a pavimento, accumuli per la produzione di acqua calda sanitaria (ACS), condizionatori ad acqua.
Solo condizionatori ad acqua
Aria esterna
Il calore è estratto dall‘aria esterna
Evaporatore
A basse temperature il refrigerante liquido assorbe l‘energia termica dall‘aria, passando dallo stato liquido allo stato gassoso.
Compressore
Il refrigerante allo stato gassoso fluisce all‘interno del compressore. L‘energia elettrica per far funzionare il compressore è convertita in calore e aggiunta al refrigerante.
Condensatore
Il gas refrigerante ad alta temperatura fluisce nello scambiatore di calore e trasferisce l‘energia termica all‘acqua attraverso lo scambio termico refrigerante-acqua.
Valvola di espansione
L‘alta pressione del liquido refrigerante fluisce attraverso la valvola di espansione per riportare il refrigerante alla sua condizione originale.
Esempi di possibili collegamenti.
Inverter 1 1 2 2 3 3 4 4 5 5

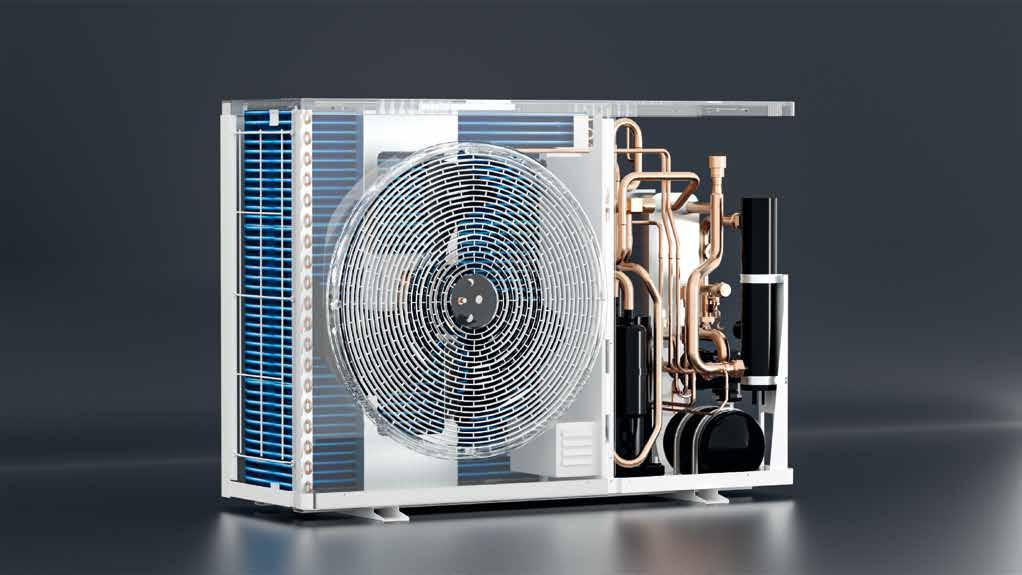

Composizione
N. NOME
1 Griglia
2 Ventola
3 Motore
4 Staffa Motore
5 Cover centralina elettrica
6 Componenti centralina elettrica
7 Cover scheda
8 Scheda
9 Piastra fissa per scambiatore di calore
10 Piastra per scambiatore di calore
11 Valvola di scarico
12 Riscaldatore elettrico
13 Assemblaggio pannello divisorio
14 Compressore
15 Base
16 Valvola di espansione chiusa
17 Pompa schermata
18 Flusso stato acqua
19 Valvola di rilascio
20 Valvola di espansione elettrica
21 Sensore pressione Acqua
22 Valvola a 4 vie e componenti
23 Serbatoio accumulo liquidi
24 Condensatore
25 Cover Superiore
26 Lato posteriore destro
27 Pannello frontale
28
29
30
31
32
33
34
35
36
37
57 HOME COMFORT | / 56
Pannello
Supporto
Cover
per fili
Connettore
Porta
destra
Controller
Cablato
Cover
resistente all’acqua
Tubo di
scarico
Filtro a Y
Gomma anti-vibrazione
Morsetto sensore
Clip per rete
38
39

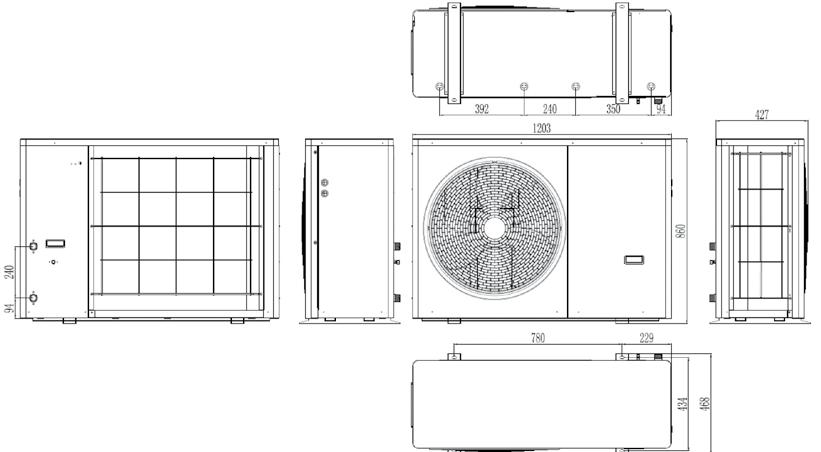

Lo schema si riferisce al modello GHP di 16kW.
Codice SAP Codice EAN Sigla unità Efficienza Listino1 Potenza nominale in riscaldamento kW (A7°/W35°C) COP (A7°/W35°C) EER (A35°/W18°C) Classe (35°) 8508043600 4013833059899 GHP-MM 08 8,1 4,46 4,56 A+++ € 4.199,50 8508053600 4013833059905 GHP-MM 10 10,1 4,83 4,12 A+++ € 4.599,50 8508063600 4013833059912 GHP-MM 12 12 4,58 4,34 A+++ € 5.499,50 8503073600 4013833059929 GHP-MM 14 14,5 4,84 4,54 A+++ € 5.999,50 8503083600 4013833059936 GHP-MM 16 16 4,60 3,79 A+++ € 6.299,50 DETRAZIONE FISCALE 65% 50% CONTO TERMICO 1I prezzi si intendono Trasporto, Raee ed IVA Esclusi
POMPA DI CALORE ARIA-ACQUA MONOBLOCCO Unità esterna
• Capacità riscaldamento a Temp. Acqua 35°: 7,6 kW
• Capacità riscaldamento a Temp. Acqua 55°: 6,6 kW
• Classe energetica a 35°: A+++
• Classe energetica a 55°: A++
• Potenza Nominale: 6800 W
• Rumorosità Potenza/ Pressione (Dba): 59
• Dimensioni 1125x680x370 mm
• Garanzia 5 anni
• Capacità riscaldamento a Temp. Acqua 35°: 8,7 kW
• Capacità riscaldamento a Temp. Acqua 55°: 7,3 kW
• Classe energetica a 35°: A+++
• Classe energetica a 55°: A++
• Potenza Nominale: 7500 W
• Rumorosità Potenza/ Pressione (Dba): 60
• Dimensioni 1135x803x370 mm
• Garanzia 5 anni
• Capacità riscaldamento a Temp. Acqua 35°: 11,5 kW
• Capacità riscaldamento a Temp. Acqua 55°: 10,8 kW
• Classe energetica a 35°: A+++
• Classe energetica a 55°: A++
• Potenza Nominale: 8700 W
• Rumorosità Potenza/ Pressione (Dba): 64
• Dimensioni 1135x803x370 mm
• Garanzia 5 anni
• Capacità riscaldamento a Temp. Acqua 35°: 13,2 kW
• Capacità riscaldamento a Temp. Acqua 55°: 12,6 kW
• Classe energetica a 35°: A+++
• Classe energetica a 55°: A++
• Potenza Nominale:9100 W
• Rumorosità Potenza/ Pressione (Dba): 65
• Dimensioni 1203x860x481 mm
• Garanzia 5 anni
• Capacità riscaldamento a Temp. Acqua 35°: 15,0 kW
• Capacità riscaldamento a Temp. Acqua 55°: 14,0 kW
• Classe energetica a 35°: A+++
• Classe energetica a 55°: A++
• Potenza Nominale: 9500 W
• Rumorosità Potenza/ Pressione (Dba): 68
• Dimensioni 1203x860x481 mm
• Garanzia 5 anni
codice SAP 8508043600
codice EAN 4013833059899
codice SAP 8508053600
codice EAN 4013833059905
codice SAP 8508063600
codice EAN 4013833059912
codice SAP 8503073600
codice EAN 4013833059929
codice SAP 8503083600
codice EAN 4013833059936
Inverter
Regolazione automatica flusso d‘aria AUTO
Riscaldamento a bassa temperatura -25 °C
Gas R32
AGold Guard R32 GG
Classe energetica
Silenziosità dB(A) Auto-Restart
Timer 24h
Centralina di controllo Hot start
59 HOME COMFORT | / 58 GHP-MM 08 8,1 kW GHP-MM 10 10 kW - R32 GHP-MM 12 12 kW - R32 GHP-MM 14 14 kW - R32 GHP-MM 16 16 kW - R32
+++
Modalità risparmio energetico ECO 24H
POMPA DI CALORE ARIA-ACQUA
Dati tecnici unità esterna
MODELLO GHP-MM08 GHP-MM10 GHP-MM12 Potenza nominale (W) 6800 7500 8700 Tensione/Frequenza V/Hz 220~240/50 (Monofase) 220~240/50 (Monofase) 220~240/50 (Monofase) Classe elettrica Classe I Classe I Classe I Input corrente nominale (A) 29,5 32,6 37,8 Circuito interruttore consigliato (A) 40 40 50 Potenza assorbita riscaldatore elettrico (W) 3000 3000 3000 Diametro attacco lato acqua Inlet/Outlet: ø33(filo esterno) Inlet/Outlet: ø33(filo esterno) Inlet/Outlet: ø33(filo esterno) Cavo di alimentazione 3G10mm² 3G10mm² 3G10mm² Caratteristiche Tipologia di compressore Twin Rotary DC Inverter Twin Rotary DC Inverter Twin Rotary DC Inverter Refrigerante R32 R32 R32 Quantità totale di refrigerante (g) 1300 1500 1750 CO2 equivalente (t) 0,878 1,013 1,181 Classe Climatica T1 T1 T1 Tipologia Riscaldamento Pompa di Calore Pompa di Calore Pompa di Calore Definizione di Prodotto Controllo Controller Cablato Controller Cablato Controller Cablato Display digitale LCD LCD LCD Funzione Auto-Restart Si Si Si Controllo automatico della Temperatura Si Si Si Timer 24H 24H 24H Funzione Defrost Si Si Si Funzione Energy Saving Si - ECO Si - ECO Si - ECO Performance Principali - Average Climate Riscaldamento - Acqua a 35°C - Capacity (kW) - Average Clima 7,6 8,7 11,5 SCOP uscita acqua a 35°C Average Climate Condition (W/W) 4.5(SCOP, EU) 4.5(SCOP, EU) 4.5(SCOP, EU) Riscaldamento - COP (Air: 7/6, Water: 30/35°C) 4,46 4,83 4,58 Riscaldamento - Acqua a 55°C - Capacity (kW) - Average Clima 6,6 7,3 10,8 SCOP uscita dell'acqua 55°C Average Climate Condition (W/W) 3.3(SCOP, EU) 3.3(SCOP, EU) 3.3(SCOP, EU) Efficienza energetica stagionale riscaldamento uscita acqua a 35°C 180% (SCOP, EU) 180% (SCOP, EU) 180% (SCOP, EU) Efficienza energetica stagionale riscaldamento uscita dell'acqua 55°C 130% (SCOP, EU) 132% (SCOP, EU) 132% (SCOP, EU) Consumo energetico annuale uscita dell'acqua 35°C (kWh) 3489,0 4132,0 5280,0 Consumo energetico annuale uscita dell'acqua 55°C (kWh) 4069 4695 6761 Capacità di raffrescamento - PdesignC uscita dell'acqua 7°C (kW) 7,6 9,4 11,4 SEER uscita dell'acqua 7°C (W/W) 4,5 4,5 4,8 EER - (Air: 35/24, Water: 23/18) 4,56 4,12 4,34 Classe energetica uscita dell'acqua a 35°C A+++ (EU 811/2013) A+++ (EU 811/2013) A+++ (EU 811/2013) Classe energetica uscita dell'acqua a 55°C A++ (EU 811/2013) A++ (EU 811/2013) A++ (EU 811/2013) Potenza massima assorbita raffrescamento (W) 3700 4300 5500 Maximum Cooling Current - A 16,1 18,7 23,9 Potenza massima assorbita riscaldamento (W) 6800 7500 8700 Maximum Heating Current - A 29,50 32,60 37,80 Livello Potenza Sonora (dBA) 59 60 64 Livello Pressione Sonora (dBA) 48 49,0 52,0 Intervallo operativo Raffrescamento (°C) 5~48 5~48 5~48 Intervallo operativo Riscaldamento (°C) ‘-25~35 ‘-25~35 ‘-25~35 Intervallo di temperatura di uscita dell'acqua (°C) Raffrescamento 7 ~ 25 7 ~ 25 7 ~ 25 Intervallo di temperatura di uscita dell'acqua (°C) Riscaldamento 25 ~ 65 25 ~ 65 25 ~ 65 Intervallo di temperatura di uscita dell'acqua (°C) DWH 25 ~ 55 25 ~ 55 25 ~ 55 Pressione massima ammissibile (Mpa) 4,5 4,5 4,5 Intervallo di pressione di aspirazione (Mpa) 2,6 2,6 2,6 Intervallo di pressione di scarico (Mpa) 4,5 4,5 4,5 Portata d'acqua nominale (m3/h) 1,38 1,72 2,06 Pressione nominale dell'acqua (Mpa) 0,3 0,3 0,3 Accessori e Stuttura Filtro a Y Si Si Si Controller Cablato Si Si Si Lunghezza Connessione Controller Cablato (m) 20 20 20 Sensore temperatura dell'acqua Si Si Si Tubo di scarico Si Si Si Resistenza All'acqua IPX4 IPX4 IPX4 Corpo Acciaio Acciaio Acciaio Altri Accessori Piedini di gomma anti vibrazioni Piedini di gomma anti vibrazioni Piedini di gomma anti vibrazioni Dimensioni / Peso Dimensioni (W x D x H) (mm) 1125×680×370 1135×803×370 1135×803×370 Peso Netto (Kg) 80 93,0 97,0 Peso Lordo (Kg) 93,5 108,0 117,0 Dimensioni Imballo (W x D x H) (mm) 1200×425×865 1260x982x488 1260x982x488
61 HOME COMFORT | / 60 MODELLO GHP-MM14 GHP-MM16 Potenza nominale (W) 9100 9500 Tensione/Frequenza V/Hz 220~240/50 (Monofase) 220~240/50 (Monofase) Classe elettrica Classe I Classe I Input corrente nominale (A) 39,6 41,3 Circuito interruttore consigliato (A) 63 63 Potenza assorbita riscaldatore elettrico (W) 3000 3000 Diametro attacco lato acqua Inlet/Outlet: ø33(filo esterno) Inlet/Outlet: ø33(filo esterno) Cavo di alimentazione 3G10mm² 3G10mm² Caratteristiche Tipologia di compressore Twin Rotary DC Inverter Twin Rotary DC Inverter Refrigerante R32 R32 Quantità totale di refrigerante (g) 2100 2100 CO2 equivalente (t) 1,417 1,417 Classe Climatica T1 T1 Tipologia Riscaldamento Pompa di Calore Pompa di Calore Definizione di Prodotto Controllo Controller Cablato Controller Cablato Display digitale LCD LCD Funzione Auto-Restart Si Si Controllo automatico della Temperatura Si Si Timer 24H 24H Funzione Defrost Si Si Funzione Energy Saving Si Si Performance Principali - Average Climate Riscaldamento - Acqua a 35°C - Capacity (kW) - Average Clima 13,2 15,0 SCOP uscita acqua a 35°C Average Climate Condition (W/W) 4.5(SCOP, EU) 4.4(SCOP, EU) Riscaldamento - COP (Air: 7/6, Water: 30/35°C) 4,84 4,60 Riscaldamento - Acqua a 55°C - Capacity (kW) - Average Clima 12,6 14,0 SCOP uscita dell'acqua 55°C Average Climate Condition (W/W) 3.3(SCOP, EU) 3.3(SCOP, EU) Efficienza energetica stagionale riscaldamento uscita acqua a 35°C 175%(SCOP, EU) 175%(SCOP, EU) Efficienza energetica stagionale riscaldamento uscita dell'acqua 55°C 132%(SCOP, EU) 132%(SCOP, EU) Consumo energetico annuale uscita dell'acqua 35°C (kWh) 6198,0 7043,0 Consumo energetico annuale uscita dell'acqua 55°C (kWh) 7826 8765 Capacità di raffrescamento - PdesignC uscita dell'acqua 7°C (kW) 13,5 15,5 SEER uscita dell'acqua 7°C (W/W) 4,5 4,2 EER - (Air: 35/24, Water: 23/18) 4,54 3,79 Classe energetica uscita dell'acqua a 35°C A+++ (EU 811/2013) A+++ (EU 811/2013) Classe energetica uscita dell'acqua a 55°C A++ (EU 811/2013) A++ (EU 811/2013) Potenza massima assorbita raffrescamento (W) 5900 6800 Maximum Cooling Current - A 25,6 29,5 Potenza massima assorbita riscaldamento (W) 9100 9500 Maximum Heating Current - A 39,60 41,30 Livello Potenza Sonora (dBA) 65 68 Livello Pressione Sonora (dBA) 53,5 52,9 Intervallo operativo Raffrescamento (°C) 5~48 5~48 Intervallo operativo Riscaldamento (°C) ‘-25~35 ‘-25~35 Intervallo di temperatura di uscita dell'acqua (°C) Raffrescamento 7 ~ 25 7 ~ 25 Intervallo di temperatura di uscita dell'acqua (°C) Riscaldamento 25 ~ 65 25 ~ 65 Intervallo di temperatura di uscita dell'acqua (°C) DWH 25 ~ 55 25 ~ 55 Pressione massima ammissibile (Mpa) 4,5 4,5 Intervallo di pressione di aspirazione (Mpa) 2,6 2,6 Intervallo di pressione di scarico (Mpa) 4,5 4,5 Portata d'acqua nominale (m3/h) 2,41 2,75 Pressione nominale dell'acqua (Mpa) 0,3 0,3 Accessori e Stuttura Filtro a Y Si Si Controller Cablato Si Si Lunghezza Connessione Controller Cablato (m) 20 20 Sensore temperatura dell'acqua Si Si Tubo di scarico Si Si Resistenza All'acqua IPX4 IPX4 Corpo Acciaio Acciaio Altri Accessori Piedini di gomma anti vibrazioni Piedini di gomma anti vibrazioni Dimensioni / Peso Dimensioni (W x D x H) (mm) 1203×860×481 1203x860x481 Peso Netto (Kg) 117,0 117,0 Peso Lordo (Kg) 136,0 136,0 Dimensioni Imballo (W x D x H) (mm) 1305x1040x495 1305x1040x495
Scaldacqua Scaldacqua in pompa di calore
Scaldacqua elettrici
63 HOME COMFORT | / 62
Scaldacqua in pompa di calore ZenHeat Line
ANTEPRIMA
65 HOME COMFORT | / 64
ZenHeat Line
Pompa di Calore ACS
Grazie al principio della pompa di calore, assorbe calore dall‘aria ambiente e produce acqua calda sanitaria. Acqua in uscita fino a 70°C. Prodotto ottimizzato per l‘integrazione con impianti solari (GCBH 200 e 300).
Intervallo Operativo
Le tecnologie utilizzate permettono un ampio intervallo operativo; prestazioni di produzione acqua calda sanitaria certificate con temperature esterne tra -5°C e +43°C
-5°C
+43°C
Classe Energetica e silenziosità
Classe energetica A+. Grazie a questa classe energetica sarà possible limitare i consumi.
Prodotti silenziosi, pressione sonora di funzionamento tra i 55 e 56 dBA.
Gas refrigerante R290
L’R290 è caratterizzato da ODP (potenziale di impoverimento dello strato di ozono) pari a 0 e da un vantaggioso valore di GWP pari a 3.
Funzione Antilegionella
Lo scaldacqua attiva automaticamente la funzione di disinfezione scaldando l’acqua a 70° per garantire la sicurezza e la salute dell’utilizzatore.
Smart Controller
Controllo facile e veloce attraverso lo schermo LED touch, connessione ad Internet e app dedicata (HomeDirect).
Protezione dalla corrosione
Il serbatoio di accumulo in acciaio inossidabile (SUS304) con l’aggiunta dell’anodo di protezione permette di combattere la corrosione anche in caso di acqua particolarmente aggressiva.
67 HOME COMFORT | / 66
ZENHEAT - SCALDACQUA POMPA DI CALORE
Tipologia Installazione Sigla Unità Efficienza Potenza termica nominale (kW) COP Serpentina integrazione solare Monoblocco A parete GCBH-100 0,84 - No Monoblocco A pavimento GCBH-200 1,1 2,8 Sì Monoblocco A pavimento GCBH-300 1,1 3 Sì ANTEPRIMA
GCBH-100
100 litri - 0,84 kW - A+
• Capacità 100 litri
• Installazione a parete
• Potenza 0,84 kW
• Temp. Max di esercizio 43°C
• Dimensioni φ510x1185 mm
• Classe energetica A+
• Anodo di protezione in Magnesio
Gas R290 R290
GCBH-200
200 litri - 1,1 kW - A+
• Capacità 200 litri
• Installazione a pavimento
• Potenza 1,1 kW
• Temp. Max di esercizio 43°C
• Dimensioni φ560x1750 mm
• Classe energetica A+
• Anodo di protezione in Magnesio
• Serpentina per integrazione solare
Classe energetica A +
Silenziosità dB(A)
Auto-Restart
Riscaldamento a bassa
GCBH-300
300 litri - 1,1 kW - A+
• Capacità 300 litri
• Installazione a pavimento
• Potenza 1,1 kW
• Temp. Max di esercizio 43°C
• Dimensioni φ640x1850 mm
• Classe energetica A+
• Anodo di protezione in Magnesio
• Serpentina per integrazione solare
Centralina di controllo
69 HOME COMFORT | / 68
-5 °C Timer
24H
temperatura
24h
DETRAZIONE FISCALE 65% 50% CONTO TERMICO
TECNICI Modello GCBH-100 GCBH-200 GCBH-300 Tensione/Frequenza/Fase 220-240V~ / 50Hz / 1 Phase 220-240V~ / 50Hz / 1 Phase 220-240V~ / 50Hz / 1 Phase Refrigerante R290 R290 R290 Quantità totale di refrigerante (g) 150 150 150 GWP 3 3 3 Equivalente CO2 (Ton) 0,001 0,001 0,001 Tipo di riscaldamento Pompa di calore + Riscaldamento elettrico Pompa di calore + Riscaldamento elettrico Pompa di calore + Riscaldamento elettrico Diametro attacco condotti (mm) 180 180 180 Scambiatore aggiuntivo per integrazione solare termico No Sì Sì Rivestimento interno serbatoio Acciaio Inox Acciaio Inox Acciaio Inox Volume contenimento (L) 92 178 270 Anodo di protezione Sì Sì Sì Circuito frigorifero ermeticamente sigillato Sì Sì Sì Energia e Prestazioni Potenza termica nominale (Prate) (kW) 0,84 1,1 1,1 COP-EN1647 TBD 2,8 3 Assorbimento elettrico - EN60335(W) 416 +1550 (e-heater) 600 +1550 (e-heater) 600 +1550 (e-heater) Corrente nominale in ingresso - EN60335 (A) 1.81 +6.8 (e-heater) 2.61 +6.8 (e-heater) 2.61 +6.8 (e-heater) Pressione massima dell'accumulo (bar) 1,0 1,0 1,0 Dati ERP (Clima medio) Classe di efficienza energetica (EN 814) A+ A+ A+ Classe di efficienza energetica con profilo di carico (EN 814) A+ (M load profile) A+ (L load profile) A+ (XL load profile) Efficienza energetica riscaldamento dell'acqua (ηwh) (EN 814) (%) 100,0 115,0 123,0 Volume nominale dell'accumulatore di acqua calda (Vm) (EN 814) (L) 92 178 270 Volume massimo di acqua miscelata a 40 °C (V40) (EN 814) (L) 102 205 320 Potenza Sonora dB(A) 55 55 56 Consumo giornaliero di elettricità (EN 814) kWh 2,420 4,160 6,380 Consumo annuo di energia elettrica (EN 814) kWh/a 501 880 1362 Massima temperatura ACS senza/con resistenza elettrica ad immersione (°C) 60~70 60~70 60~70 Dimensioni / Peso del prodotto Dimensione del prodotto (mm) φ510x1185 φ560x1750 φ640x1850 Peso netto (Kg) 51 72 87 723 1185 100 714 123 747 ø519 100 ø177 230 20 270 ø513 Misure disegni tecnici riferite al modello GCBH-100
DATI
71 HOME COMFORT | / 70 Misure disegni tecnici riferite al modello GCBH-200/ GCBH-300
ø588/ø670
455/460 1135/1265 1020/1155 764/905 1750/1850 238/255 600/665 1185/1315 250 85 ø177 40 41 35
ø177 35 455/460 1135/1230 1185/1290 1750/1850 1020/1130 764/800 238/254 600/665 250/240 41 35
ø560/ø640
ø576/ø658 ø560/ø640
Scaldacqua elettrici Twin Line Teeny Line Easy Line
ANTEPRIMA
73 HOME COMFORT | / 72
TWIN LINE - SCALDACQUA ELETTRICI Codice SAP Codice EAN Sigla unità Efficienza Listino1 Potenza (W) Classe 8505003600 4013833054597 GWHDT30 1500 A € 249,50 8505013600 4013833054603 GWHDT50 1500 B € 279,50 8505023600 4013833054610 GWHDT80 1500 B € 329,50 8505033600 4013833054627 GWHDT100 1500 B € 379,50 1I prezzi si intendono Trasporto, Raee ed IVA Esclusi
GWH DT 30L
30 litri - 1,5 kW - A
• Capacità 30 litri
• Installazione verticale e orizzontale
• Potenza 1,5 kW
• Temp. Max di esercizio 75°C
• Dimensioni 470x575x250 mm
• Classe energetica A
• Smaltatura serbatoio al Titanio
• Anodo di protezione in magnesio
• Garanzia 5 anni
GWH DT 50L
50 litri - 1,5 kW - B
• Capacità 50 litri
• Installazione verticale e orizzontale
• Potenza 1,5 kW
• Temp. Max di esercizio 75°C
• Dimensioni 470x860x250 mm
• Classe energetica B
• Smaltatura serbatoio al Titanio
• Anodo di protezione in magnesio
• Garanzia 5 anni
GWH DT 80L
80 litri - 1,5 kW - B
• Capacità 80 litri
• Installazione verticale e orizzontale
• Potenza 1,5 kW
• Temp. Max di esercizio 75°C
• Dimensioni 570x900x300 mm
• Classe energetica B
• Smaltatura serbatoio al Titanio
• Anodo di protezione in magnesio
• Garanzia 5 anni
GWH DT 100L
100 litri - 1,5 kW - B
• Capacità 100 litri
• Installazione verticale e orizzontale
• Potenza 1,5 kW
• Temp. Max di esercizio 75°C
• Dimensioni 1090x570x300 mm
• Classe energetica B
• Smaltatura serbatoio al Titanio
• Anodo di protezione in magnesio
• Garanzia 5 anni
DATI TECNICI
75 HOME COMFORT | / 74
Modello GWH DT 30L GWH DT 50L GWH DT 80L GWH DT 100L Tensione/Frequenza V/Hz 220-240V~ 50Hz /60Hz 220-240V~ 50Hz /60Hz 220-240V~ 50Hz /60Hz 220-240V~ 50Hz /60Hz Potenza Nominale (W) 1500W 1500W 1500W 1500W Lunghezza del cavo di alimentazione (cm) � 120 � 120 � 120 � 120 Componenti elettrici principali Collegamento termico/fusibile Termal cut-off: 250V16A 101°C Termal cut-off: 250V16A 101°C Termal cut-off: 250V16A 101°C Termal cut-off: 250V16A 101°C Termostato regolabile (°C) 75 75 75 75 Spina di alimentazione VDE 250V16A VDE 250V16A VDE 250V16A VDE 250V16A Cavo di alimentazione 3G* 1.5mm² 3G* 1.5mm² 3G* 1.5mm² 3G* 1.5mm² Energia e Prestazioni Classe di efficienza energetica (EN 814) Classe A Classe B Classe B Classe B Efficienza energetica riscaldamento dell'acqua (EN 814) 38% 39% 39% 39% Litraggio (L) (EN814) 26 46 74 93 Potenza Sonora dB(A) 15 15 15 15 Consumo giornaliero di elettricità (EN 814) kWh 3,017 7,527 7,890 8,462 Consumo annuo di energia elettrica (EN 814) kWh 484 1298 1300 1291 Caratteristiche e Accessori Interruttore di alimentazione Si Si Si Si Principio di funzionamento Elettrico Elettrico Elettrico Elettrico Controllo Elettrico Elettrico Elettrico Elettrico Display Numerico Numerico Numerico Numerico Timer No No No No Pressure Valve (0,75Mpa) Si Si Si Si Piastra di montaggio a parete Si Si Si Si Viti di montaggio Si Si Si Si Materiali Serbatoio interno (mm) 1,5 1,5 1,5 1,5 Tipologia di smaltatura Titanio Titanio Titanio Titanio Spessore smalto (mm) 0,15-0,5 0,15-0,5 0,15-0,5 0,15-0,5 Elemento riscaldante Acciaio Inox smaltato Acciaio Inox smaltato Acciaio Inox smaltato Acciaio Inox smaltato Peso Anodo Mg (g) > 57(2pcs) > 170 (2pcs) > 170 (2pcs) > 170 (2pcs) Dimensioni / Peso del prodotto Dimensione del prodotto (mm) 575x470x250 860x470x250 900x570x300 1090x570x300 Peso netto (Kg) 18,6 25,9 32,5 38,2 Dimensioni Imballo (mm) 541x321x661 541x321x946 641x371x980 641x371x1165 Peso Imballo (Kg) 20,7 28,7 35,9 41,8 Certificazioni CE-LVD Si Si Si Si CE-EMC Si Si Si Si ErP Si Si Si Si PAHs Si Si Si Si RoHS Si Si Si Si codice EAN 4013833054597 codice EAN 4013833054603 codice EAN 4013833054610 codice EAN 4013833054627 codice SAP 8505003600 codice SAP 8505013600 codice SAP 8505023600 codice SAP 8505033600
Twin Line
Massima durata
La serie «Twin Line» possiede un doppio anodo al magnesio che rafforza la protezione dello scaldabagno contro la corrosione e l’accumulo di calcare, l’elemento riscaldante (resistenza) smaltato al Titanio
Serbatoio smaltato al Titanio
L’esclusiva tecnologia al Titanio garantisce una lunga durata dello scaldacqua e mantiene le sue prestazioni sempre al meglio.
Il serbatoio presenta 3 strati: la lamiera di acciaio con alto livello di decarburazione, uno strato adesivo ed infine lo strato smaltato al titanio per una protezione contro la corrosione grazie alle proprietà naturali dello stesso.
Doppio Serbatoio, doppio Comfort
L’innovativa struttura dei componenti interni permette di controllare i due serbatoi in maniera flessibile, con una potenza massima assorbita di 1,5 kW
Il Dual Tank di Beko consente di avere la quantità d’acqua necessaria ad una doccia calda nella metà del tempo.
Acciaio
Strato intermedio adesivo
Smaltatura al titanio a 850°C
Controlli Easy-Logic
Il pannello di controllo centrale è facile da utilizzare ed intuitivo. Il display LED indica la temperatura dell’acqua e la semplice manopola permette di regolare la temperature stessa.
Smart Mode
Risparmio energetico certificato fino al 23% tramite il controllo della modalità intelligente. Grazie a questa modalità, lo scaldacqua studia le abitudini di consumo degli ultimi 7 giorni e, a partire dalla seconda settimana, preriscalda automaticamente alla temperatura desiderata l’acqua per il tempo necessario di utilizzo del prodotto.
Prestazioni ottimizzate
Gli scaldacqua Grundig hanno la capacità di mantenere l’acqua calda per un lungo periodo di tempo grazie all’isolamento in poliuretano presente tra l’accumulo e l’esterno della caldaia. Si tratta di una barriera efficace contro la perdita di calore, che ottimizza le prestazioni del riscaldamento dell’acqua e quindi il vostro comfort.
Multiposizione
Consente un‘installazione sia in orizzontale che in verticale
77 HOME COMFORT | / 76

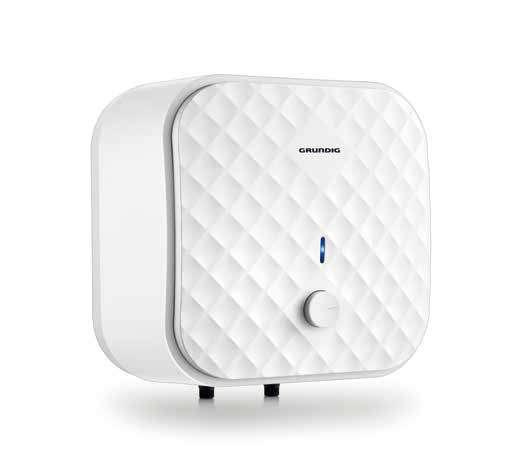

TEENY LINE - SCALDACQUA ELETTRICI Codice SAP Codice EAN Sigla unità Efficienza Listino1 Potenza (W) Classe 8504973600 4013833054559 GWH10 1500 A € 99,50 8504983600 4013833054573 GWH15 1500 B € 119,50 8504993600 4013833054580 GWH30 1500 C € 159,50 1I prezzi si intendono Trasporto, Raee ed IVA Esclusi
GWH 10L
10 litri - 1,5 kW - A
• Capacità 10 litri
• Installazione Sopralavello
• Potenza 1,5 kW
• Temp. Max di esercizio 75°C
• Dimensioni 324x324x315 mm
• Classe energetica A
• Smaltatura serbatoio al Titanio
• Anodo di protezione in magnesio
• Garanzia 5 anni
GWH 15L
15 litri - 1,5 kW - B
• Capacità 15 litri
• Installazione Sopralavello
• Potenza 1,5 kW
• Temp. Max di esercizio 75°C
• Dimensioni 368x368x340 mm
• Classe energetica B
• Smaltatura serbatoio al Titanio
• Anodo di protezione in magnesio
• Garanzia 5 anni
GWH 30L
30 litri - 1,5 kW - C
• Capacità 30 litri
• Installazione Sopralavello
• Potenza 1,5 kW
• Temp. Max di esercizio 75°C
• Dimensioni 440x440x420 mm
• Classe energetica C
• Smaltatura serbatoio al Titanio
• Anodo di protezione in magnesio
• Garanzia 5 anni
DATI TECNICI
79 HOME COMFORT | / 78
Modello GWH 10L GWH 15L GWH 30L Tensione/Frequenza V/Hz 220-240V~ 50Hz /60Hz 220-240V~ 50Hz /60Hz 220-240V~ 50Hz /60Hz Potenza Nominale (W) 1500W 1500W 1500W Lunghezza del cavo di alimentazione (cm) � 120 � 120 � 120 Componenti elettrici principali Collegamento termico/fusibile Interruzione termica: 250V16A 105 °C Interruzione termica: 250V16A 101 °C Interruzione termica: 250V16A 101 °C Termostato regolabile (°C) 75 75 75 Spina di alimentazione VDE 250V16A VDE 250V16A VDE 250V16A Cavo di alimentazione 3G * 1.5mm² 3G* 1.5mm² 3G* 1.5mm² Energia e Prestazioni Classe di efficienza energetica (EN 814) Classe A Classe B Classe C Efficienza energetica riscaldamento dell'acqua (EN 814) 32% 35% 32% Litraggio (L) (EN814) 10 15,0 29 Potenza Sonora dB(A) 15 15 15 Consumo giornaliero di elettricità (EN 814) kWh 2,773 2,490 2,778 Consumo annuo di energia elettrica (EN 814) kWh 575 527 576 Caratteristiche e Accessori Interruttore di alimentazione Si Si Si Principio di funzionamento Elettrico Elettrico Elettrico Controllo Meccanico Meccanico Meccanico Display No No No Timer No No No Pressure Valve (0,75Mpa) Si Si Si Piastra di montaggio a parete Si Si Si Viti di montaggio Si Si Si Materiali Serbatoio interno (mm) 1,8 1,8 1,8 Tipologia di smaltatura Titanio Titanio Titanio Spessore smalto (mm) 150-500 150-500 150-500 Elemento riscaldante Acciaio Inox smaltato Acciaio Inox smaltato Acciaio Inox smaltato Peso Anodo Mg (g) > 57 > 57 > 57 Dimensioni / Peso del prodotto Dimensione del prodotto (mm) 324x324x315 368x368x340 440x440x420 Peso netto (Kg) 7,3 8,8 14,1 Dimensioni Imballo (mm) 385x350x365 427x395x383 500x462x465 Peso Imballo (Kg) 8,8 11,2 16,0 Certificazioni CE-LVD Si Si Si CE-EMC Si Si Si ErP Si Si Si PAHs Si Si Si RoHS Si Si Si codice EAN 4013833054559 codice EAN 4013833054573 codice EAN 4013833054580 codice SAP 8504973600 codice SAP 8504983600 codice SAP 8504993600
Teeny Line

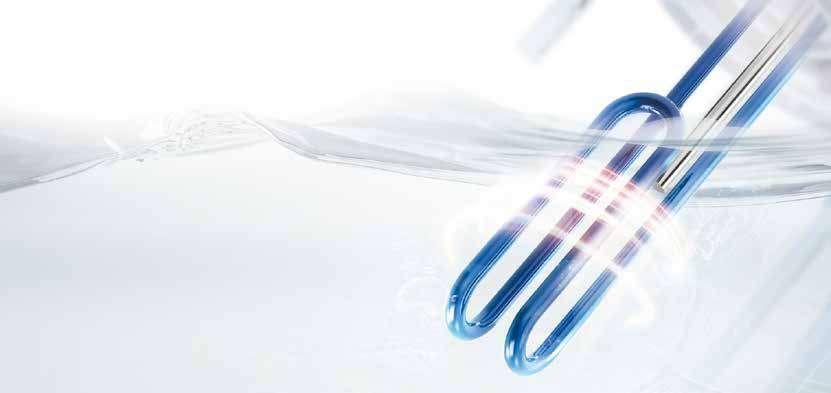

Elemento Riscaldante
L’intera gamma «Teeny Line» possiede l’elemento riscaldante smaltato al Titanio per un effetto anticorrosione. Caratteristiche che rendono questi prodotti ancora più durevoli, riducendo le esigenze di manutenzione nel tempo.
Smaltatura al Titanio
L’esclusiva tecnologia di smaltatura del serbatoio al titanio con trattamento a 850°C. Garantisce una lunga durata dello scaldacqua e mantiene le sue prestazioni sempre al massimo. Protezione contro la corrosione grazie alle proprietà naturali del titanio.
Comfort Massimo
Gli scaldacqua Grundig hanno la capacità di mantenere l’acqua calda per un lungo periodo di tempo grazie all’isolamento in poliuretano presente tra il serbatoio e l’esterno della caldaia. Si tratta di una barriera efficace contro la perdita di calore, che ottimizza le prestazioni del riscaldamento dell’acqua e quindi il vostro comfort.
Acciaio
Strato intermedio adesivo
Smaltatura al titanio a 850°C
Anodo di magnesio
Design Elegante
Gli scaldacqua Grundig sono stati progettati con l‘eleganza e lo stile che contraddistinguono i prodotti Grundig.
Dimensioni Minime
Grazie al sistema di accumulo, il comfort si concentra in una dimensione più compatta
Nonostante le piccole dimensioni, le 3 differenti capacità sono in grado di soddisfare qualsiasi esigenza. È possibile così installare lo scaldacqua in modo semplice sopra lavello.
Classe Energetica e Potenza
Tutti e 3 i modelli della “Teeny Line” sono dotati di una potenza di 1500 Watt ed hanno una pressione massima di esercizio pari a 8 Bar. Inoltre il modello con capacità 10 Litri è in classe A.
L‘anodo è un elemento che rafforza la protezione dello scaldabagno contro la corrosione e l’accumulo di calcare. Questo elemento, essenziale per la durata dell‘apparecchio, è di magnesio: questo anodo si diluisce lentamente nel serbatoio e rilascia la sua sostanza sulle pareti, rinforzando la struttura stessa. Anodo adatto per una rete sanitaria con acqua dolce.
81 HOME COMFORT | / 80
EASY LINE - SCALDACQUA ELETTRICI
Installazione Litraggio Sigla Unità Potenza (W) Classe A parete - Verticale/Orizzontale 50 GWH 50L 2000 B A parete - Verticale/Orizzontale 80 GWH 80L 2000 B A parete - Verticale/Orizzontale 100 GWH 100L 2000 B ANTEPRIMA
GWH 50L
50 litri - 2 kW - B
• Capacità 50 litri
• Serbatoio unico
• Potenza 2 kW
• Temp. Max di esercizio 75°C
• Dimensioni 344x359x825 mm
• Classe energetica B
• Garanzia 5 anni
GWH 80L
80 litri -2 kW - B
• Capacità 80 litri
• Serbatoio unico
• Potenza 2 kW
• Temp. Max di esercizio 75°C
• Dimensioni 454x469x729 mm
• Classe energetica B
• Garanzia 5 anni
DATI TECNICI
GWH 100L
100 litri - 2 kW - B
• Capacità 100 litri
• Serbatoio unico
• Potenza 2 kW
• Temp. Max di esercizio 75°C
• Dimensioni 454x469x879 mm
• Classe energetica B
• Garanzia 5 anni
83 HOME COMFORT | / 82
Modello GWH 50L GWH 80L GWH 100L Tensione/Frequenza/Fase 220-240V~ / 50-60Hz 220-240V~ / 50-60Hz 220-240V~ / 50-60Hz Potenza nominale (W) 2000 2000 2000 Classe energetica B B B Lnghezza cavo alimentazione (m) 1,5 1,5 1,5 Litraggio (EN814) 47 74 93 Range temperatura impostabile (°C) 25-75 25-75 25-75 Pannello di controllo Digitale Digitale Digitale Massima pressione di esercizio (bar) 7,5 7,5 7,5 Materiali Spessore serbatoio interno (mm) 1,8 1,8 1,8 Tipologia di smaltatura Titanio Titanio Titanio Spessore smalto (mm) 0,26-0,5 0,26-0,5 0,26-0,5 Elemento riscaldante Acciaio inox smaltato Acciaio inox smaltato Acciaio inox smaltato Dimensioni/Peso Dimensioni prodotto (AxLxP) (mm) 344x359x825 454x469x729 454x469x879 Peso netto (Kg) 23,2 28,3 32,2
I nostri centri assistenza
VALLE D’AOSTA ABRUZZO MARCHE PUGLIA LIGURIA BASILICATA MOLISE UMBRIA TRENTINO ALTO ADIGE FRIULI VENEZIA GIULIA CALABRIA TOSCANA LAZIO EMILIA ROMAGNA CAMPANIA SARDEGNA 1 5 5 6 7 12 14 13 11 10 16 17 18 18 25 3 3 3 3 2 LOMBARDIA PIEMONTE SICILIA VENETO
Numero unico Assistenza Tecnica
02.06.06
ASSISTENZA TECNICA
Grundig dispone di un servizio di assistenza tecnica a livello nazionale. Componendo il numero 02.06.06 si è indirizzati al Centro di Assistenza più vicino. Per contattare l’assistenza tecnica è anche possibile utilizzare l'indirizzo web www.grundig.com/it-it/assistenza.
5 ANNI DI ASSISTENZA
SU TUTTI GLI ELETTRODOMESTICI
Garanzia
5 anni
Tutti gli elettrodomestici Grundig della gamma Home Comfort beneficiano di ben tre anni di assistenza supplementare oltre ai due anni di garanzia convenzionale, un servizio offerto gratuitamente da Grundig ai propri clienti.
L'estensione di garanzia a 5 anni è attivabile online sul sito http://garanzie.grundig.it/.
Basterà compilare i campi del Contatto ed il dettaglio prodotto, selezionando nel menù a tendina il gruppo Prodotto, per esempio “Climatizzatori”, successivamente inserire il modello ed il codice seriale.
Infine basterà digitare il nome del rivenditore con i dati richiesti e caricare lo scontrino o fatture.
Successivamente cliccare su “Aggiungi Prodotto”, accettare I termini e condizioni e premere “Invia”. Il nostro Team dedicato si prenderà cura della richiesta e vi contatterà il prima possibile.
Il produttore si riserva il diritto di modificare, senza preavviso, le informazioni, prezzi e caratteristiche, relative ai prodotti e ai servizi illustrati. Nota: i colori dei prodotti che appaiono in questo catalogo possono essere diversi dai colori reali a causa delle limitazioni insite nei processi di stampa.| / 85 84
PER MAGGIORI INFORMAZIONI SI PREGA DI VISITARE IL SITO GRUNDIG
