Spectaculaire koepels

1 Boven in het nieuw gebouwde atrium van het gerenoveerde Pharos-gebouw heeft

Akoestiek Montage

Brabant vijf spectaculaire koepels geproduceerd. 2 De eigenaar selecteerde samen

Stichting De

Nieuwe Draai zogenoemde preferred suppliers, bijvoorbeeld Ion Air, een systeem dat de luchtzuiverheid en hygiëne van het binnenklimaat in een geventileerde ruimte aanzienlijk verbetert. 3 Het Pharos-gebouw moest de gezondste werkcommunity worden.

1

Pharos Hoofddorp

TEKST Wilbert Leistra FOTO’S Todays Brew

De ambitie bij de renovatie van het Pharos-gebouw in Hoofddorp was hoog; het moest de gezondste werkcommunity van Europa worden. Hiervoor werd de markt uitgedaagd om dé innovaties te leveren die hieraan bij zouden dragen. Eigenaar Cairn Real Estate en Stichting De Nieuwe Draai selecteerden zogenoemde Healthy Angels die hun innovaties mochten toepassen. COARE Realisatie koos als aannemer voor de gigantische afbouwklus twee bedrijven, Punt Systeembouw en Akoestiek Montage Brabant. Het laatste bedrijf produceerde onder andere vijf spectaculaire koepels in het nieuw gebouwde atrium.

Het Pharos-gebouw torent hoog uit boven het naast gelegen NS-station Hoofddorp. Eigenlijk is er niets mis met het gebouw uit 2004. Bouwkundig nog tiptop, het zou dus eigenlijk nog jaren meekunnen. Probleem was dat het niet aantrekkelijk voor huurders was. Het lag immers niet in Amsterdam en al helemaal niet aan de Zuidas. Om een beetje van het Calimero-gevoel af te komen wat bij Hoofddorp als locatie volgens eigenaar Cairn Real Estate met zich mee bracht, moest het voor huurders interessant en voor de eigenaar waardevoller worden. De eigenaar

huurde Stichting De Nieuwe Draai in voor de conceptvorming. Cube Architecten zorgde in samenwerking met ASWA Architecten voor de bouwkundige uitwerking van het project. Sherrylleysner Interior Architecture & Project Management tekende voor het interieurontwerp.

Andere aanpak

Bij de renovatie van het Pharos-gebouw is gekozen voor een andere aanpak. Bij renovaties van gebouwen gaat het normaal gesproken vaak zo: de opdrachtgever heeft een doel voor ogen met het gebouw en stelt daarvoor een Programma van Eisen op. Daarin staat bijvoorbeeld welke typen ruimtes er in het gebouw moeten komen en welke voorzieningen er moeten zijn. Een architect maakt vervolgens een ontwerp waarin al deze eisen zijn verwerkt, waarna een aannemer de verbouwklus oppakt. De aannemer benadert vervolgens verschillende leveranciers voor de benodigde materialen of werkzaamheden. Het gevaar van deze traditionele aanpak is dat een opdrachtgever begint met hoge ambities, maar dat die tijdens het proces afbrokkelen – omdat het niet blijkt te passen binnen budget of omdat ambities binnen de leveringsketen steeds verder vertroebelen. Bij Pharos is dat heel anders gegaan. Stichting De Nieuwe Draai heeft samen met opdrachtgever Cairn Real Estate vier ambities geformuleerd om van het gebouw de gezondste werkcommunity te maken: Maximum health (Pharos is een baken van gezondheid), Zero waste (Pharos geeft richting in de groene, circulaire economie), Total energy (Pharos als energiebron voor mensen en omgeving) en Vibrant community (Pharos is een veilige haven voor ontmoeting en samenwerking). Vervolgens is de markt gevraagd mee te denken hoe deze ambities kunnen worden verwezenlijkt. “Zo’n 80 procent van die inzendingen was onzin, ongeschikt en onbruikbaar voor dit project. Maar bij de resterende 20 procent zaten heel interessante producten. De geselecteerde partijen wer-

2

Drie bedrijfstakken COARE uit Amsterdam bestaat uit drie bedrijfstakken: COARE Architectuur, COARE Realisatie en Zsen Projectinrichting. Directeur Rob Oomen: “Oorspronkelijk waren wij een ontwerpstudio. Later zijn we ook bouwer geworden. Deze combinatie maakt ons creatiever en oplossingsgerichter. We zijn als transparante aannemer gewend nauw samen te werken met architecten. We kunnen nu alles leveren vanaf de eerste potloodschets tot en met het binnenrijden van de bureaustoelen.”

den preferred supplier”, vertelt Rob Oomen, operationeel directeur van COARE Realisatie, hoofdaannemer van de renovatie van het Pharos-gebouw.

Healthy Angels

De preferred suppliers werden ook wel de Healthy Angels genoemd, legt Oomen uit. “Ze werden als het ware voor mij ‘gedwongen’ partners.” Hij noemt een paar voorbeelden. “Er zijn bijvoorbeeld Smart Windows van Physee uit Delft toegepast. Het raam bevat zonnecellen in de raamomlijsting, waarmee bijvoorbeeld mobile devices als laptop, smartphone en tablet kunnen worden opgeladen. Daarnaast bevat SmartWindow sensoren die gekoppeld worden aan de slimme thermostaat. Ook is zonwering geïntegreerd in het raam. Staat er te veel zon op het gebouw, dan wordt de zonwering met behulp van sensoren automatisch gesloten. De sensoren vangen veranderingen in buitentemperatuur en buitenlicht gemakkelijk op, en regelen de binnentemperatuur van het gebouw. Stijgt de temperatuur in de ruimte, dan kan het ventilatiesysteem bijvoorbeeld ook automatisch worden aangezet. Zo blijft de luchtkwaliteit optimaal”, legt Oomen uit. Een ander voorbeeld is volgens de operationeel directeur van COARE Realisatie Ion Air, een systeem dat de luchtzuiverheid en hygiëne van het binnenklimaat in een geventileerde ruimte aanzienlijk verbetert. “Onfrisse geuren die worden veroorzaakt door bronnen in de ruimte worden geïdentificeerd en aanzienlijk ingeperkt. De vereiste ionisatie-intensiteit wordt bepaald op basis van de luchtzuiverheid

van het binnenklimaat, het luchtvolume en de vochtigheid. Als het toegestane gehalte ozon in de lucht wordt overschreden, geeft de sensor een melding en reduceert de beheerder de ionisatie-intensiteit overeenkomstig de overschrijding. Er wordt een hoger CO2-gehalte de ruimte ingeblazen, waardoor de medewerkers dezelfde ‘frisheid’ van ’s ochtends 9 uur ook 5 uur ’s middags hebben.”

Gigantische klus

De renovatie van het Pharos-gebouw is volgens Oomen een gigantische klus geweest. “Ik beperk me nu even tot het laagbouwdeel en de nieuwe verbinding met de hoogbouw van negentien verdiepingen. Voor de renovatie kwam je via de entree tussen de laag- en de hoogbouw binnen, het plafond liep door tot de eerste verdieping en de ruimte was nauwelijks vijf tot zes meter breed. Dit is helemaal open gebroken. Er is een hoog dak boven geplaatst om een atrium te creëren en over de totale breedte van de laagbouw is een nieuwe vliesgevel geplaatst om het atrium als het ware naar binnen te trekken”, schetst de operationeel directeur van COARE. Het afbouwdeel van het atrium en de laagbouw betrof circa zes à zeven ton. Daarom besloot COARE Realisatie voor de afbouw twee bedrijven te selecteren: Akoestiek Montage Brabant en Punt Systeemafbouw. “Punt Systeemafbouw heeft in het laagbouwdeel de kantoren verhuur klaar gemaakt, onder andere door het oude plafond eruit te slopen en het nieuwe te monteren. Akoestiek Montage Brabant heeft de werkzaamheden in het atrium verricht en het buitenplafond aangebracht.”

Akoestiek Binnen de ambitie van opdrachtgever en architect om de gezondste werkcommunity van Europa te worden, speelt akoestiek ook een grote rol. Dat was de boodschap van de pitch die SaintGobain Ecophon uit Etten-Leur drie jaar geleden hield. Een goede akoestiek zorgt namelijk voor een gezonde werkomgeving, luidde het betoog. Met een aantal studies onderbouwde het team uit Etten-Leur dit. Onder andere een beduidend lager ziekteverzuimpercentage bleek een van de conclusies van de studies. Saint-Gobain Ecophon werd op basis van de pitch geselecteerd als preferred supplier en dus een van de Heatlhy Angels. In de kantoren zijn Ecophon Gedina D/A bandraster-panelen toegepast; in het atrium Ecophon Focus Ds-plafondpanelen. De beide plafonds met absorptieklasse A zijn eenvoudig uitneembaar en hebben een strakke gelijkmatige uitstraling wat perfect past in het moderne gebouw. De panelen zijn gemaakt uit minimaal 70 procent gerecycled glas en hebben een zeer lage CO2-footprint. De combinatie van uitstekende akoestiek en duurzaamheid zorgen er voor dat het Gedina D/A- en het Focus Ds-plafond bijdragen aan de ambitie van dit project: het realiseren van de gezondste werkcommunity.

Koepels

Als absolute special van de renovatie van het Pharos-gebouw noemt Johan Paridaans de koepels. “Voor ons tenminste wel”, verduidelijkt de projectleider van Akoestiek Montage Brabant. Het bedrijf uit Bladel was verantwoordelijk voor het monteren van de wanden en plafonds in het nieuwe atrium. En dus voor de vijf koepels die in het nieuwe dak zijn gemaakt. “COARE Realisatie had ons gevraagd hoe we de koepels gingen maken. Er was wel een 3D BIM-tekening, maar geen gedetailleerde uitwerking. De aannemer had zelf ook een idee, met name over de vorm. De tekeningen gaven aan dat de koepels niet rond, maar conisch moesten zijn. Van onderuit breed uitlopend naar smaller aan de bovenkant, aan de bovenzijde moesten ze dan naadloos aansluiten op de nieuw geplaatste lichtkoepels. Ze konden niet prefab worden gemaakt, omdat de werkelijkheid toch anders bleek dan op

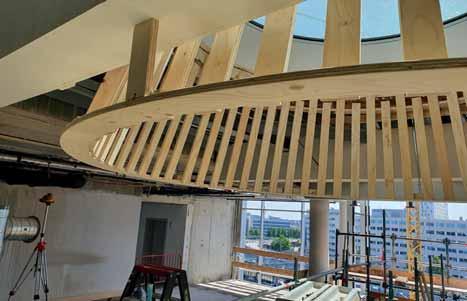

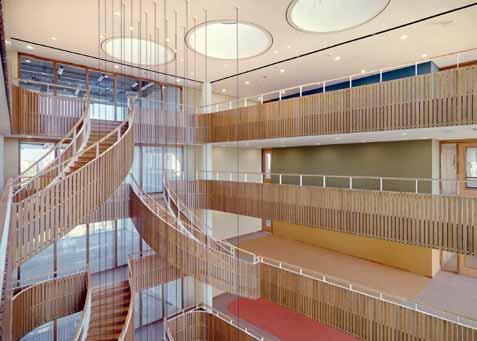

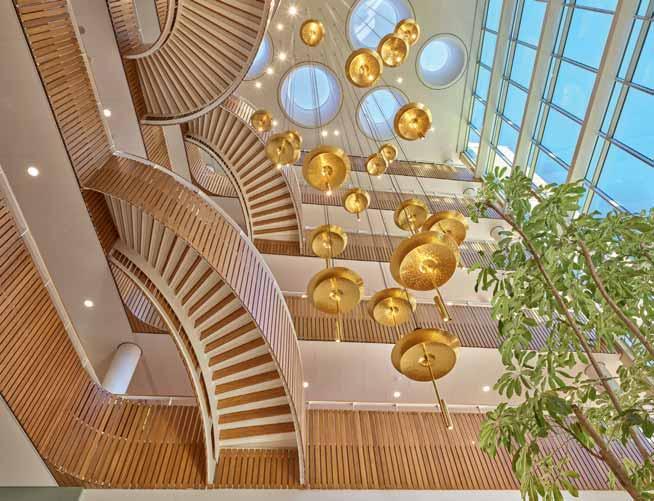

4 De conische koepels moesten ter plaatse worden gemaakt. (Foto: Akoestiek Montage Brabant) 5 Projectleider Paridaans: “Voor ons was het de eerste keer dat we op deze manier een koepel hebben gemaakt.” 6 Het buitenplafond was voor Akoestiek Montage Brabant geen standaardklus. 7 Saint-Gobain Ecophon is tijdens een pitch geselecteerd als Healthy Angel. In het atrium zijn Focus Ds-panelen aangebracht.

de tekening. We moesten alles ter plaatse met de hand maken. Best wel een uitdaging, zeker omdat de maatvoering erg lastig was. Door de schuinte van het dak en de vorm van de koepels was het lastig om een punt te kiezen waar je je bij het inmeten op moest richten.” Om de koepel ovaal te trekken had Akoestiek Montage Brabant schenkels aangebracht. “We hebben eerst onder en boven een schenkel aangebracht, ertussen een latjesframe waar gesegmenteerd gips op aan is gebracht. Vervolgens hebben we boven en onder een extra schenkel aangebracht waar de stukadoor overheen kon stuken. En ten slotte is aan de onderkant een afwerkschenkel aangebracht die waar uiteindelijk het plafond op aansloot. En dat dus vijf keer, drie van dezelfde grootte, één kleiner en één groter. Voor ons was het de eerste keer dat we op deze manier een koepel hebben gemaakt. En met succes, mag ik wel zeggen. Het gehele plaatje is erg mooi geworden.”

6

Altijd lastig

Het afbouwbedrijf uit Bladel was ook verantwoordelijk voor het buitenplafond. Volgens Paridaans geen standaardklus. “Vanaf de tweede verdieping stulpt het gebouw als het ware uit. Het buitenplafond moest boven een buitenbassin worden aangebracht. Altijd lastig werken.” Het bassin werd leeggepompt en op de bodem werden de steigers geplaatst. Bij de sloop van het oude plafond kwamen de monteurs van Akoestiek Montage Brabant een verrassing tegen. Paridaans: “Het plafond bleek geïsoleerd te zijn. We moesten de ophangconstructie dus door de isolatie heen aanbrengen.” Nadat de ophangpunten waren aangebracht en het frame gemonteerd, konden de houten latten van het Derako-plafond worden gemonteerd. “Het lattenplafond moest er recht in worden geplaatst, maar het plafond loopt qua vorm als het ware gesegmenteerd weg naar de kanten. Het plafond moest ook kunnen ventileren om oxidatie aan de ophangconstructie te voorkomen. Voor de aansluiting in de hoeken – het waren veel lastige hoeken, sommige liepen rond – hebben we een speciaal detail ontwikkeld”, aldus de projectleider.

Bouwpartners Opdrachtgever: Cairn Real Estate, Amsterdam Architect: Cube Architecten, Amsterdam ism ASWA Architecten, Vierpolder Interieurarchitect: Sherrylleysner Interior Architecture & Project Management, Amsterdam Aannemer: COARE Realisatie, Amsterdam Fabrikant plafonds: Saint-Gobain Ecophon, Etten-Leur Fabrikant buitenplafond: Derako International, ‘t Zand Fabrikant wanden: Saint-Gobain Gyproc, Vianen Montage plafonds: Akoestiek Montage Brabant, Bladel; Punt Systeembouw, Heerhugowaard Montage wanden: Akoestiek Montage Brabant, Bladel

Groene campus

Nova College, Haarlem

TEKST Wilbert Leistra

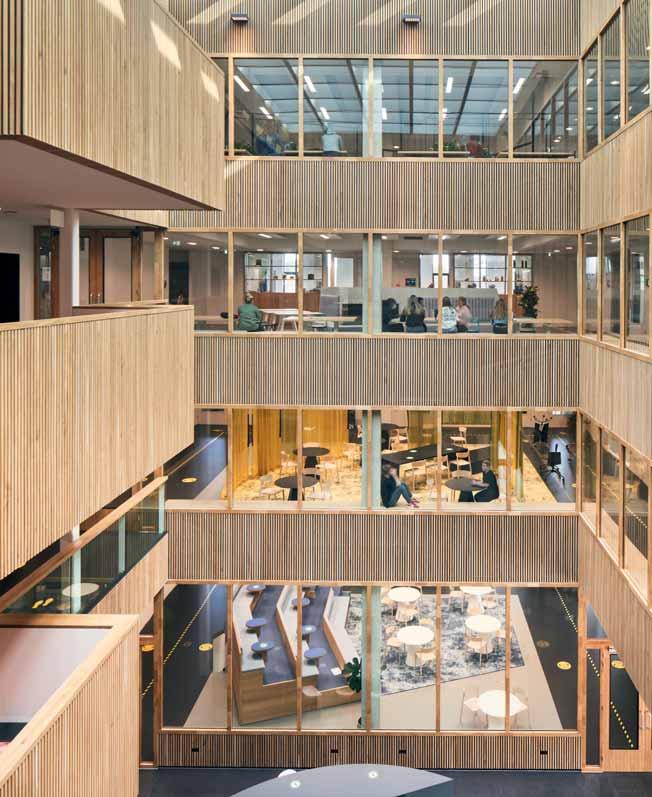

1 Architect Paul de Ruiter heeft in het ontwerp voor het nieuwe onderwijsgebouw van het Nova College in Haarlem veel hout en glas toegepast. (Foto:

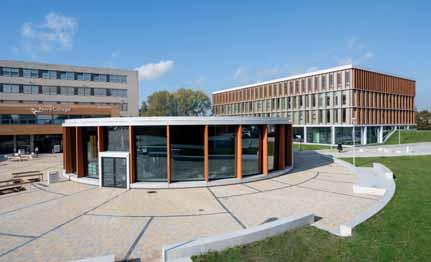

Ronald Tilleman) 2 Recht tegenover het oude hoofdgebouw is een paviljoen gebouwd, De Mug. (Foto: Ossip van

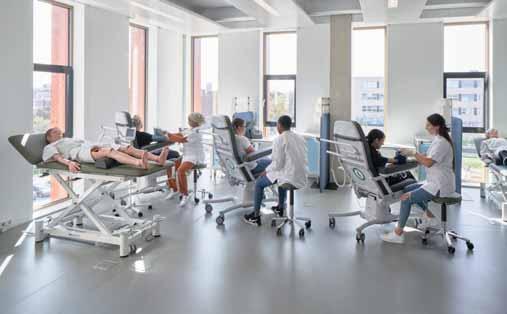

Duivenbode) 3 Het gebouw Care beschikt over een compleet nagebouwde dokters- en tandartspraktijk, en diverse verpleegafdelingen waarin echte zorgsituaties kunnen worden nagebootst. (Foto: Ronald

Tilleman)

Door een nieuw onderwijsgebouw voor de opleidingen Zorg & Welzijn en een paviljoen toe te voegen aan het bestaande gebouw van het Nova College in Haarlem is een groene campus aan het ontstaan. Groen in de betekenis van energieneutraal, met hybride klimaateilanden en een WKO-installatie als basis voor de klimaatinstallatie. Maar ook in de beleving, onder andere door de groene gevel van het onderwijsgebouw en het groene dak op het paviljoen. En het wordt nog groener, want het landschap en de beplanting wordt de komende periode in fasen aangelegd.

2

Hout, veel hout en glas, veel glas. Dat zijn de opvallende uiterlijke kenmerken van het nieuwe onderwijsgebouw van het Nova College in Haarlem. In het door Paul de Ruiter Architects uit Amsterdam ontworpen gebouw zijn de voorheen door Haarlem verspreide opleidingen Zorg & Welzijn van het Regionaal Opleidingen Centrum samengevoegd. Hier worden de toekomstige dokters-, tandarts-, apothekersassistenten opgeleid, samen met onder andere verpleegkundigen en sociaal werkers. Het ruimtelijk programma van eisen is mede opgesteld op basis van feedback van vertegenwoordigers van de diverse zorgopleidingen. Zo werden onder andere alle praktijklokalen qua ontwerp, indeling, techniek en meubilair – zoals een apothekerskast of een dokterspraktijkbalie in de praktijklokalen – volledig afgestemd op de individuele behoeften van de specifieke opleiding. Het vier verdiepingen tellende nieuwe gebouw – Care genoemd – is schuin tegenover het bestaande hoofdgebouw van het Nova College geplaatst. Recht er tegenover staat een rond paviljoenachtig gebouw, ook met veel hout en heel veel glas rondom. Dit is wat vroeger een schoolkantine werd genoemd. Tegenwoordig heeft het meer weg van een Grand Café, inclusief bar en een heuse paviljoennaam: De Mug.

Groen terrein

In het ontwerp heeft Paul de Ruiter Architects verschillende functies achter de bestaande bebouwing samen laten komen. “We hebben de verkeersstromen van de voetgangersstroom gescheiden door de fietsenstalling en de parkeerplekken aan de rand van het terrein te plaatsen. Hierdoor ontstaat een overzichtelijk groen terrein dat veilig is voor voetgangers. De inpassing van een landschappelijke heuvel aan de rand van het gebied geeft de campus een intieme uitstraling en brengt de auto’s buiten zicht. Door kleinschalige gebouwen toe te voegen, Care en paviljoen De Mug, wordt de campus toegankelijk en overzichtelijk”, legt Paul de Ruiter uit. Het onderwijsgebouw staat in directe verbinding met de openbare ruimte. Architect De Ruiter: “Hierdoor worden de studenten uitgenodigd om naar binnen te komen en op de campus te blijven. De connectie met de campus ontstaat met behulp van de extreem transparante, glazen gevel. Verticale houten lamellen zorgen voor een vriendelijke, warme uitstraling en beschermen het glas tegen opwarming en direct zonlicht. Daarnaast hebben we op de campus themapleinen ontworpen, waardoor levendigheid ontstaat. Zo zorgen een cultuur-, een sport en een stadslandbouwplein ervoor dat studenten geactiveerd worden en zich betrokken voelen bij de school. Tegelijkertijd haalt het studenten naar buiten toe, het groene campusterrein op.”

Scheiding

Bij binnenkomst in het nieuwe studiegebouw ervaren de studenten direct een heldere scheiding tussen theorie en praktijk, stelt De Ruiter. “Door de ruimtelijke architectuur oogt het gebouw groot, maar de overzichtelijke indeling zorgt ervoor dat je snel je weg weet te vinden. In de transparante gevel bevinden zich diverse praktijklokalen. Hierdoor wordt de interactie met de campus gestimuleerd. Op de eerste, tweede en derde verdieping grenzend aan de gevel liggen de praktijk- en theorielokalen, die door trappen en leerpleinen met het hart van het gebouw worden verbonden. In dit centrale atrium, dat de verschillende verdiepingen en studiepleinen met elkaar verbindt, hebben

de studenten de ruimte om elkaar te ontmoeten en samen te werken.” Om studenten zich thuis te laten voelen is volgens de architect niet alleen de uitstraling van het onderwijsgebouw van belang. “Een aangenaam binnenklimaat speelt een even grote rol”, legt hij uit. “We hebben daarom overal natuurlijke, Cradle-2-Cradle-materialen toegepast. Het triple glazing atriumdak is in staat om de warme zomerzon te weren om opwarming te voorkomen. De winterzon wordt juist toegelaten om in de winter het gebouw natuurlijk mee te verwarmen. En met behulp van hybride klimaateilanden creëren we een uitstekende interne luchtkwaliteit. En de ramen kunnen open!”

4

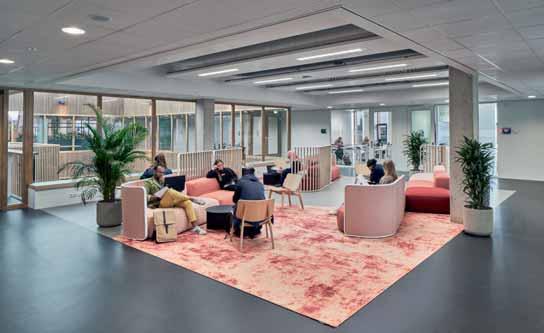

4 Van Galen Projecten verzorgde het totale ontwerp van de installaties, inclusief de hybride klimaateilanden. (Foto:

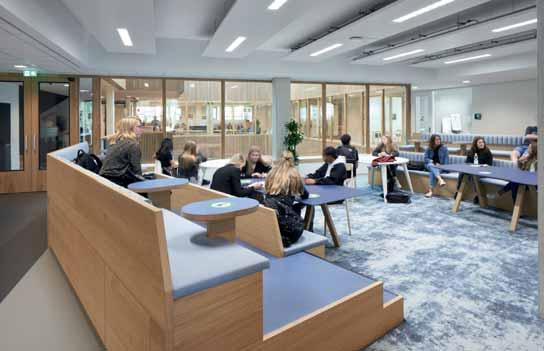

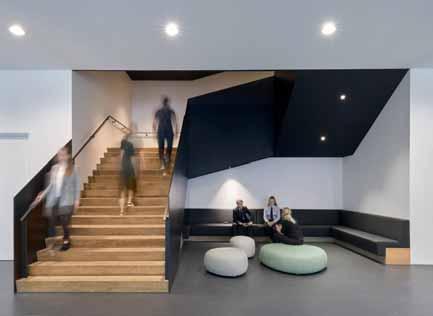

Ronald Tilleman) 5 Het studieplein ‘Het Lagerhuis’ heeft maatwerkbanken – gemaakt door Frits de Jong Interieurbouw – die in een opstelling tegenover elkaar zijn geplaatst. (Foto: Ronald Tilleman) 6 Boven de centrale trap en de aangrenzende galerijen heeft

B & O Projectafbouw naadloze akoestische plafonds aangebracht. (Foto: Ronald Tilleman)

Basis

De hybride klimaateilanden zijn van Inteco-klimaatplafonds uit Boxtel. De montage kwam voor rekening van Van Galen Projecten uit Rotterdam. “We hebben niet alleen de montage gedaan,” zegt Sylvester Winkelhof direct, “we hebben het totale ontwerp gemaakt van de installaties die in de nieuwe gebouwen van het Nova College zijn aangelegd.” De projectleider van Van Galen Projecten begint met de uitleg over de basis. “Om voor een prettig binnenklimaat te zorgen, hebben wij als team verschillende technieken gebruikt. Dit begint allemaal bij een Warmte Koude Opslag (WKO)-installatie. De warmte of koude wordt in de grond opgeslagen, om die indien nodig te gebruiken voor verwarming of koeling van het gebouw. In het basisontwerp voor de installatie was ervoor gekozen om het gebouw deels te verwarmen met een gasgestookte cv-installatie. De WKO-installatie was wel voorzien, maar die bestond uit een gesloten systeem op basis van lussen onder de grond. Hiervoor bleken de oppervlaktes veel te groot. Het vermogen en de installatieprincipes kwamen niet overeen. Wij hebben een broninstallatie als principe gekozen, dus een open WKO-installatie met een warmte- en koudebron. Hierin ging Nova College mee, dus zijn er diep in de grond bronnen geboord.”

Koper

Terug naar de hybride klimaateilanden. Deze zijn opgebouwd uit meerdere geperforeerde stalen panelen waarin watervoerende registers, ofwel klimaatelementen, zijn aangebracht. Als er warm water doorheen stroomt dan fungeert het plafond als een radiator en wordt er verwarmd. Als er gekoeld water doorheen stroomt dan neemt het koude plafondoppervlak de warmte uit de ruimte op en wordt er op een zeer aangename wijze gekoeld. “Voor de warmteoverdracht tussen het water en het plafondpaneel hebben we het MecuRo-systeem van Inteco toegepast”, vertelt Winkelhof. Hij legt het systeem uit: “Het MecuRo-systeem bestaat uit een combinatie van de koperen buisregisters en in de panelen verlijmde aluminium warmtegeleidingsprofielen. Bij dit systeem wordt een meandervormig element uit een koperen buis gevormd. De buismeander wordt met de rechte einden geklemd in aluminium warmtegeleidingsprofielen. De hart op hart afstand van de warmtegeleidingsprofielen wordt projectmatig bepaald aan de hand van de paneelbreedte, de benodigde capaciteiten en vereiste akoestische prestaties. De klimaatelementen worden in de metalen panelen verlijmd

door middel van een elastische en thermisch goed geleidende dubbelzijdig klevende zwarte tape. De combinatie van koperen buis, aluminium warmtegeleidingsprofielen en hoogwaardige lijmverbinding zorgt voor een uitstekende warmteoverdracht en hogere capaciteiten ten opzichte van systemen met kunststof buisregisters. Met dit systeem heb je slechts een minimale ventilatie nodig.”

Interieur

Het interieur is ontworpen door Paul de Ruiter Architects in samenwerking met Firm Architects. Paul de Ruiter Architects tekende voor het ontwerp van het vaste meubilair en het volledig interieur van de praktijklokalen en de theorielokalen en Firm Architects was verantwoordelijk voor onder andere de studiepleinen, de balkons, het atrium en De Mug. De studiepleinen, theorie- en praktijklokalen zijn afgestemd op de specifieke behoeften van iedere opleiding. Zo beschikt het gebouw over een compleet nagebouwde dokters- en tandartspraktijk, en diverse verpleegafdelingen waarin echte zorgsituaties kunnen worden nagebootst. Ook het praktijklokaal voor apothekersassistent is opgebouwd als een levensechte apotheek met een speciaal voor de opleiding ontworpen apothekersbalie inclusief op maat gemaakte apothekerskast en een laboratoriumruimte waar studenten leren om medicijnen te maken. Elk studieplein heeft een eigen identiteit en zijn eigen functie. Per studieplein zijn speciaal meubels ontworpen. Het studieplein ‘Het Lagerhuis’ heeft bijvoorbeeld maatwerkbanken die in een opstelling tegenover elkaar zijn geplaatst. Het meubilair is voor een deel gemaakt door Frits de Jong Interieurbouw en Timmerwerken uit Wormerveer. “Wij hebben de maatwerkbanken gemaakt van eikenfineer, net als de zitjes in het atrium,” vertelt directeur Frits de Jong. De eisen op het gebied van het interieur waren vooral op het akoestisch vlak. “O ja, en de zwarte panelen moesten vinger-

Bouwpartners Opdrachtgever: Nova College, Haarlem Architect: Paul de Ruiter Architects, Amsterdam Interieurarchitect: Paul de Ruiter Architects, Amsterdam; Firm Architects, Amsterdam Aannemer: Bouwcombinatie HBB Groep, Heemstede en De Geus Bouw, Broek op Langedijk Fabrikant wanden: Saint-Gobain Gyproc, Vianen Fabrikant plafonds: Armstrong Plafonds, Breda Fabrikant klimaatplafonds: Inteco, Boxtel Montage wanden: B & O Projectafbouw, Broek op Langedijk Montage plafonds: B & O Projectafbouw, Broek op Langedijk Montage klimaatplafonds: Van Galen Project afbouw, Rotterdam

6

proof worden, je mocht er dus geen vingerafdrukken op kunnen zien. Hiervoor hebben we Egger perfectSense Mat zwart gebruikt. We hebben ook geïntegreerde kasten in dezelfde kleur gemonteerd. In de hoeken hebben we met behulp van aluminium strips een hoekbescherming aangebracht. In De Mug hebben we de geluidsabsorptie met behulp van Novawall-producten met 85 procent verhoogd. Zo hebben we bijvoorbeeld aan de bovenkant van de deuren akoestische stof bevestigd. Dit hebben we ook bij de in- en uitblaasroosters aangebracht.”

Straling

De montage van de wanden was in handen van B & O Projectafbouw uit Broek op Langedijk. Met name voor de wanden in de praktijkruimte van de opleiding tot tandartsassistente golden speciale eisen, aldus projectleider Richard Huybers. “In deze praktijkruimte zijn stralingswerende wanden geplaatst. Dit om de röntgenstraling bij het maken van foto’s tegen te gaan. Deze wanden zijn als volgt opgebouwd: een Metal-Stud frame met op de bovenregel, de onderregel en de stijlen een zelfklevende loodstrook, een glaswol isolatieplaat met een dikte van 60 mm, een gipsplaat inclusief loodlaag. Aan de binnenkant van de ruimte hebben we hiervan twee lagen aangebracht.” Voor de wanden en de plafonds waren strenge akoestische eisen opgesteld. Het bedrijf uit Broek op Langedijk heeft om aan deze eisen te voldoen wanden met een dikte van 100 mm tot 205 mm gemonteerd. “Deze halen een (DnT,A ) waarde van 39 dB tot 60 dB. Boven de centrale trap en de aangrenzende galerijen hebben we fraaie naadloze akoestische plafonds aangebracht, het Armstrong Eleganza systeem met een fijne structuur. Dit heeft als absorptiecoëfficiënt w 0.95, het absorbeert dus 95 procent van het geluid ten opzichte van het stukwerk dat 5 procent absorbeert. De plafonds zijn uitgevoerd in twee kleuren; wit boven de galerijen en zwart bij de trapopgang.”
