Cinematica

Università di Padova –PAS –a.a. 2014/15

CINEMATICA APPLICATA

Indice

Cinematica del punto materiale

• Definizioni

• Tipologie di moto

• Strumenti matematici

• Applicazioni

Cinematica del corpo rigido

• Definizioni

• Centro di istantanea rotazione

• Formula fondamentale della cinematica

• Rotazione del corpo rigido

Cinematica dei meccanismi

• Coppie cinematiche

• Gradi di libertà

• Analisi cinematica

Classe A020 –Corso: Didattica di Meccanica delle Macchine 1

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

CINEMATICA DEI MECCANISMI

DEFINIZIONI

MEMBRO: elemento di macchina in movimento rispetto agli altri e ad essi connesso tramite coppie cinematiche

TELAIO: membro fisso rispetto a un riferimento assoluto

Cinematica2 dei meccanismi

1

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Membri MOVENTI: membri sui quali agiscono forze esterne che compiono lavoro positivo, detto lavoro motore

Membri CEDENTI: membri sui quali agiscono forze esterne che compiono lavoro negativo, detto lavoro resistente

Motore a combustione interna

movente

Cinematica dei meccanismi

cedente

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

ELEMENTO CINEMATICO: parte, superficie, di un membro che è a contatto di una parte di un altro membro

COPPIA CINEMATICA: insieme di due elementi cinematici

Sistema di due corpi rigidi che si muovono di moto relativo tra loro, con il vincolo che una superficie solidale al primo corpo strisci e/o rotoli costantemente durante il moto su una superficie solidale al secondo.

Cinematica dei meccanismi

2

3

4

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

Cinematica5 dei meccanismi

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

COPPIE CINEMATICHE SUPERIORI contatti lineari o puntiformi (non realizzabili tramite contatti di superficie)

Cinematica dei meccanismi

3

6

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

CATENA CINEMATICA unione di più membri ottenuta con coppie cinematiche, in modo che, fissate le velocità di un numero di membri pari ai gradi di libertà, risultino univocamente determinate le velocità relative di tutti gli altri membri

Cinematica7 dei meccanismi

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Catena cinematica APERTA se esiste un membro con un solo accoppiamento

Cinematica dei meccanismi

4

8

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Catena cinematica CHIUSA ogni membro è accoppiato ad ambo le parti.

MECCANISMO

catena cinematica con un membro fisso il membro fisso è detto TELAIO

Cinematica dei meccanismi

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

COORDINATE = posizione di punti o corpi rigidi è identificata da spostamenti e/o angoli

Le COORDINATE devono essere sufficienti e indipendenti

COORDINATE GENERALIZZATE = insieme di coordinate sufficienti e indipendenti

Il moto di punti, o corpi rigidi, è rappresentato dalla evoluzione delle coordinate nel dominio del tempo

Cinematica dei meccanismi

5

9

10

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

GRADI DI LIBERTÀ DI CATENE CINEMATICHE E MECCANISMI EQUAZIONE DI STRUTTURA

Catena cinematica nello spazio 3D N = 6 m ‐ 5c1 4c2 3c3 2c4 c5 = n + 6 N numero di gradi di libertà della catena cinematica

Meccanismi nello spazio 3D n = 6(m 1) ‐ 5c1 4c2 3c3 2c4 c5 nnumero di gradi di libertà (grado di mobilità) di un meccanismo m membri rigidi, uno dei quali è il telaio ci numero delle coppie cinematiche di classe “i” presenti nel meccanismo

Cinematica dei meccanismi

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

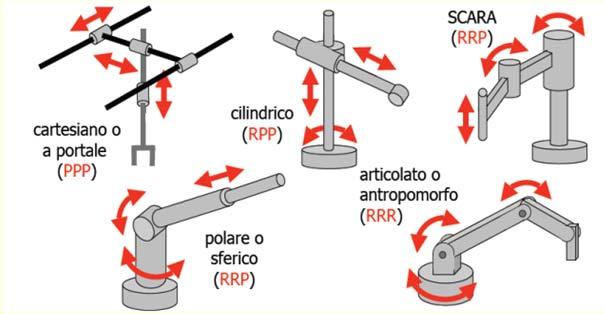

Robot SCARA 4gradi di libertà

Cinematica dei meccanismi

6

11

12

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

Robot PUMA

6 gradi di Libertà

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

Meccanismi nel PIANO

piano un corpo libero ha 3 gradi di libertà:

coordinate di posizione

coordinata di rotazione

Equazione di Grübler:n

coppie cinematiche di classe

delle coppie cinematiche di classe

meccanismo

(rotoidali, prismatiche)

(camme piane)

tratta

Cinematica dei meccanismi

struttura iperstatica

7

13

Cinematica dei meccanismi

14

Nel

• 2

• 1

= 3(m 1) ‐ 2c1 ‐ c2 c1 numero delle

“1”

c2 numero

“2”

• se n ≥ 1si tratta di un

• se n = 0si tratta di una struttura isostatica • se n < 0si

di una

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Esempi di calcolo dei gradi di libertà

Cinematica15 dei meccanismi

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Esempi di calcolo dei gradi di libertà

Cinematica16 dei meccanismi

8

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

CASI PARTICOLARI

Morsa da Meccanismobanco con camma e punteria a rotella

Cinematica dei meccanismi

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

CASI PARTICOLARI Ombrello

Giunto di Cardano

Cinematica dei meccanismi

9

17

18

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

QUADRILATERI ARTICOLATI

Cinematica dei meccanismi

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

Applicazioni del QUADRILATERO ARTICOLATO

Cinematica20 dei meccanismi

10

19

Università di Padova –PAS –a.a. 2014/15

CLASSIFICAZIONE DEI QUADRILATERI

Quadrilatero di Grashof: Lmax+ Lmin ≤ L3 + L4 regole di Grashof:

il telaio è il più corto: quadrilatero a doppia manovella la biella è il membro più corto:quadrilatero a doppio bilanciere una delle due aste collegate al telaio è il membro più corto quadrilatero manovella ‐bilanciere (l’asta più corta è la manovella)

Quadrilatero NON di Grashof: Lmax+ Lmin> L3 + L4 Quadrilatero è sempre a doppio bilanciere.

Cinematica dei meccanismi

Classe A020 –Corso: Didattica di Meccanica delle Macchine 21

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Cinematica22 dei meccanismi

11

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

Cinematica23 dei meccanismi

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

Applicazioni del QUADRILATERO ARTICOLATO Azionamento del tergicristallo

Cinematica24

dei meccanismi

12

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Applicazioni del QUADRILATERO ARTICOLATO Azionamento del tergicristallo

Rotazione del cedente bilanciere Azione di tergitura

Cinematica dei meccanismi

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

cedente-bilanciere

Angoli rotazione

Velocità angolari

Accelerazioni angolari

Cinematica dei meccanismi

13

25

26 0 50 100 150 200 250 300 350 0 10 20 30 40 q [deg] 2 [deg] angolo biella 0 50 100 150 200 250 300 350 0 50 100 150 200 q [deg] 3 [deg] angolo cedente-bilanciere 0 50 100 150 200 250 300 350 -4 -2 0 2 4 q [deg]  2 [rad/s] velocità angolare biella 0 50 100 150 200 250 300 350 -10 -5 0 5 10 q [deg]  3 [rad/s] velocità angolare

0 50 100 150 200 250 300 350 -30 -20 -10 0 10 20 30 q [deg]  2 [rad/s2] accelerazione angolare biella 0 50 100 150 200 250 300 350 -100 -50 0 50 100 q [deg]  3 [rad/s2] accelerazione angolare cedente-bilanciere

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Applicazioni del PARALLELOGRAMMA ARTICOLATO Giostre

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Applicazioni del PENTALATERO Pantografo

Cinematica dei meccanismi

14

27

Cinematica dei meccanismi

28

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Applicazioni

MANOVELLISMO DI SPINTA CENTRATO

Motore a C.I. Compressore alternativo

Cinematica29 dei meccanismi

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

Applicazione

MANOVELLISMO DI SPINTA CENTRATO

Pressa

Seghetto alternativo

Cinematica30 dei meccanismi

15

Università di Padova –PAS

2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Applicazione

meccanismi

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

MECCANISMI PIANI con CAMMA

16

–a.a.

31 2 22)cos()1sin( L xrtLrt C   Moto del pattino           2 22) sin( 2 cos()11 L xrtLrt C Espressione esatta Espressione semplificata Cinematica dei

MANOVELLISMO DI SPINTA CENTRATO

Cinematica32 dei meccanismi

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

MECCANISMI PIANI con CAMMA

Cinematica33 dei meccanismi

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Definizioni

MECCANISMI PIANI con CAMMA

Legge della ALZATA (spostamento del cedente)

Cinematica34 dei meccanismi

17

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Angolo di Pressione

Cinematica35 dei meccanismi

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Leggi di salita

Cinematica36 dei meccanismi

18

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Leggi di salita ottimale

Cinematica37 dei meccanismi

Università di Padova –PAS –a.a. 2014/15 Classe A020 –Corso: Didattica di Meccanica delle Macchine

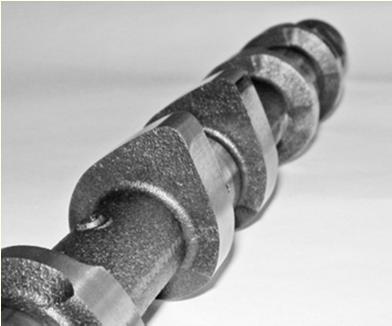

Applicazione delle camme Distribuzione di un motore C.I. monocilindrico

Camma POLICENTRICA

Cinematica dei meccanismi

19

38

Università di Padova –PAS –a.a. 2014/15

Classe A020 –Corso: Didattica di Meccanica delle Macchine

Profilo della camma in coordinate polari

Arco Raggio dicurvatura [mm]

Centro dicurvatura[mm]

xCyCinizialefinale A6.716.10014.914.9 B85.96-31.517-63.36214.961.746.8 Crampa--61.79028.3 D150090270180 Erampa--270298.328.3 F85.96-31.51763.362298.3345.146.8 G6.716.10345.136014.9
