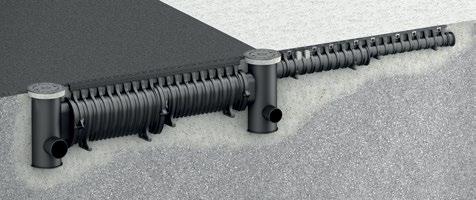

Geïntegreerde dichting voor vloeistofdichte kanaalaansluiting
Vloeistofdichte aansluiting door op maat gemaakte aansluitadapter Qmax 150 - 900
Uitloop voor aansluiting afvoer Ø 110 - 500

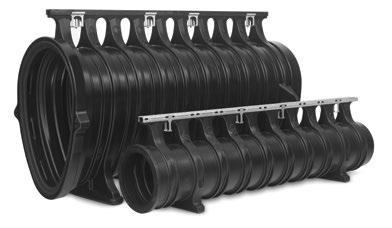

Bouwhoogte en diameter in functie van aansluitende types Qmax
QMAX-INSP2
Deksel D400/F900
Stormbrixx
Inleiding tot het systeem
Buffer- en infiltratiesysteem
Het modulaire buffer- en infiltratiesysteem
ACO Stormbrixx is een kunststof kratsysteem voor regenwaterbuffering en -infiltratie. De stevige basiselementen worden door middel van de gepatenteerde „brick-bonding“ verbindingstechniek met elkaar verbonden en vormen zo een ongeëvenaarde stabiele unitstructuur.
Het systeem heeft geen speciale elementen nodig om de units inspecteerbaar en toegankelijk voor onderhoud te maken.
Voordelen
1
Vereenvoudigde verwerking en logistiek
Door het stapelbare ontwerp van de Stormbrixx vereenvoudigt ACO de levering, de logistieke handelingen op de bouwplaats en de installatie van het krattenpakket.
2
In tegenstelling tot traditionele bufferings- en infiltratiesystemen is de stapelbaarheid van de individuele kratten een onmiskenbare troef, met minder CO2-uitstoot door tot 4 keer minder transporten, minder opslagruimte en minder handelingen op de werf als grootste voordelen.
Dit betekent:
n Minder opslagruimte
n Minder transport, tot circa 4 keer minder!
n Minder handelingen op de bouwplaats (vrachtwagens lossen, verplaatsingen tot in de bouwput,...)
Geen overbodige zijwanden
Stormbrixx is standaard uitgevoerd zonder zijwanden, omdat deze alleen maar nodig zijn aan de buitenzijde van het bekken. Conventionele kratten verbruiken dus onnodig veel kunststof doordat iedere individuele krat voorzien is van zijwanden. Dit kost extra materiaal en energie. Bij naast elkaar liggende kratten werken de twee tussenliggende wanden ook nog sterk belemmerend bij inspectie en onderhoud.
3
Brick-bonding, stevige structuuropbouw zonder koppelstukken
Voor het koppelen van Stormbrixx elementen in een éénlagige opbouw (zie afbeelding hiernaast) zijn er geen extra hulpstukken nodig. De kratten worden volgens het ACO „Brick-bonding“ principe met elkaar verbonden tot één robuust geheel.
De meeste conventionele systemen hebben aparte koppelstukjes nodig om de individuele kratten met elkaar te verbinden.
Naast de extra montagekost vraagt dit extra materiaal en energie.
4
Inspectie- en onderhoudsvriendelijk
ACO Stormbrixx heeft geen speciale elementen nodig om de bufferingsen infiltratie-unit inspecteerbaar en toegankelijk te maken voor onderhoud, omdat:
n ieder ACO Stormbrixx element voorzien is van vlakke ‘rijbanen’ in alle richtingen voor camera-inspectie en reiniging.
n tussenwanden ontbreken, zodat het hele bekken zelfs al vanuit één punt/toegang te bereiken is.
Conventionele systemen gebruiken speciale inspectie-elementen die apart geproduceerd moeten worden. Bij sommige systemen is extra materiaal nodig. Dit kost veel energie, tijd en materiaal, allemaal zaken die niet bevorderlijk zijn als het gaat om de uitstoot van CO2
Stormbrixx
Inleiding tot het systeem
Buffer- en infiltratiesysteem
Inleiding tot het systeem
Buffer- en infiltratiesysteem

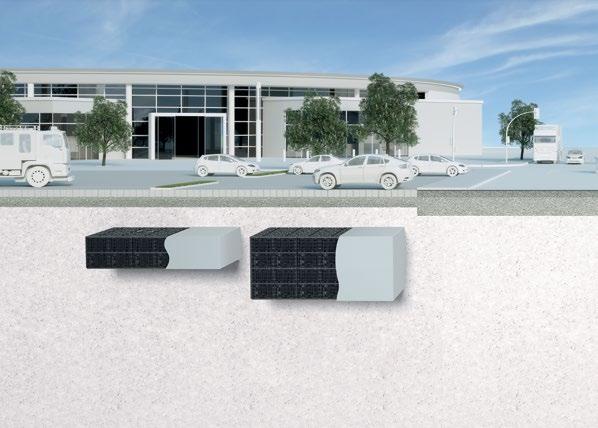

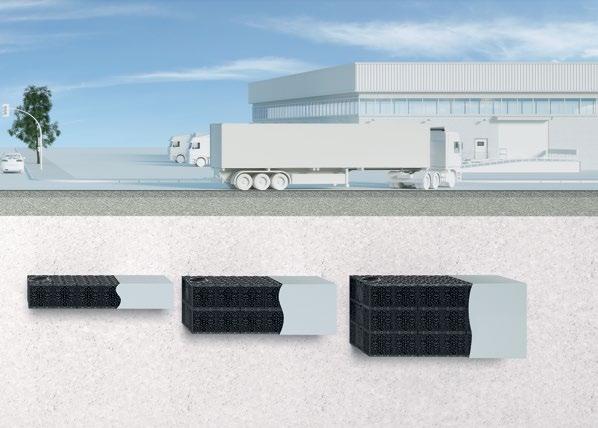

Toepassingsoverzicht
Plaats de juiste Stormbrixx constructie
Opvullingshoogte 0,8 - 2,0 m
Max. installatiediepte 2,9 - 3,8 m
Stormbrixx-SD 900
Geschikt voor autoverkeer en occasioneel urgentiewagens
Toepassingsgebied
vorstvrije installatiediepte, minstens 60 cm diep, buiten bereik van grondwater:
n Groenzones, geen toegang voor voertuigen
n Groenzones, berijdbaar door grasmaaiers
n Voetgangerszones, afgeschermd van verkeer door obstakels (bord, paal)
n Opritten naar parkeerterreinen, oversteken van hulpdienstvoertuigen mogelijk
n Parkeerterreinen, oversteken van hulpdienstvoertuigen mogelijk
n Toegangswegen naar woningen met geplande doorsteken door speciale voertuigen (vuilnis- of tankwagens) alsook voertuigen voor bedrijfsdiensten
Lagen
Begaanbaar
Opvullingshoogte
Berijdbaar
H = 914 mm
2 basiselementen = 1 laag
Opvullingshoogte
1,0 - 3,4 m
Stormbrixx-HD 600
Geschikt voor zwaar verkeer SLW 60
Toepassingsgebied vorstvrije installatiediepte, minstens 80 cm diep, buiten bereik van grondwater: n Aangelegde gebieden, geen voertuigen n Aangelegde gebieden, aangedreven door maaiers
n Voetgangersgebieden, afgeschermd van verkeer door obstakels (bord, paal) n Opritten naar parkeerterreinen, oversteken van hulpdienstvoertuigen mogelijk n Parkeerterreinen, oversteken van hulpdienstvoertuigen mogelijk
n Toegangswegen naar woningen met geplande doorsteken door speciale voertuigen (vuilnis- of tankwagens) alsook voertuigen voor bedrijfsdiensten n Opslagruimten en secundaire voor-zieningen van verkeerswegen die niet constant worden gebruikt door zwaar verkeer, voornamelijk stilstaand verkeer, geen rijstrook.
Verbinding tussen opslaggebieden
n Verkeerszones met zwaar verkeer: enkel in overleg met ACO.
Max. installatiediepte 4,0 - 5,2 m
Begaanbaar en berijdbaar Berijdbaar met zwaar verkeer
Opvullingshoogte Installatiediepte Opvullingshoogte Installatiediepte min. max. max. min. max. max. [mm] [mm] [mm] [mm] [mm] [mm]
H = 610 mm
2 basiselementen = 1 laag
Lagen
Stormbrixx
Inleiding tot het systeem
Buffer- en infiltratiesysteem

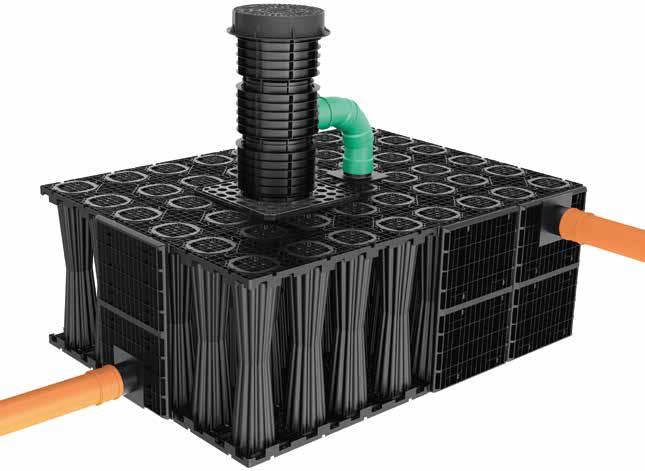

Stormbrixx-SD 900 Standaard belasting
Specifieke kenmerken
n Hoogte van 1 laag: 914 mm
n Basiselementen/m3: 3 stuks/m³
n Volume/basiselement: 319 l
n Opslagcapaciteit: 97 %
n Min. opvullingshoogte: 0,8 m
n Max. opvullingshoogte: 2,0 m
n Uit zuiver polypropyleen
n Getest door MFPA Leipzig (installatie tot 2 lagen)
Voorbeeld: 10 m³ = 10.000 l /319 = 32 basiselementen
Algemene kenmerken
Basiselementen kunnen in twee worden gezaagd om integratie met het totale systeem mogelijk te maken.
ACO Stormbrixx-SD 900 werd in 2017 getest door het “Gesellschaft für Materialforschung und Prüfungsanstalt für das Bauwesen Leipzig mbH” (MFPA Leipzig).
Basiselementen worden volgens het ‘brick-bonding’ principe met elkaar verbonden tot één robuust geheel.
Functioneel design in combinatie met een intelligent snap-lock systeem zorgen voor probleemloze handling en snelle installatie.
Stormbrixx
Inleiding tot het systeem
Buffer- en infiltratiesysteem

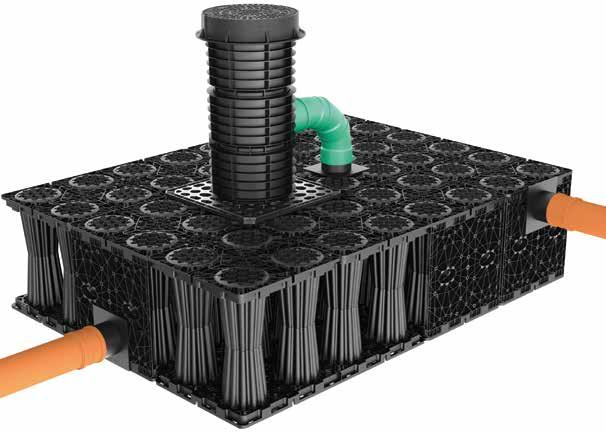

Stormbrixx-HD 600 Zware belasting
Specifieke kenmerken
n Hoogte van 1 laag: 610 mm
n Basiselementen/m3: 4,5 stuks/m³
n Volume/basiselement: 209 l
n Opslagcapaciteit: 95 %
n Min. opvullingshoogte: 1,0 m
n Max. opvullingshoogte: 3,4 m
n Uit gerecycleerd polypropyleen
n DIBt gecertifieerd (installatie tot 3 lagen)
Voorbeeld: 10 m³ = 10.000 l /209 = 48 basiselementen
ACO Stormbrixx-HD 600 kreeg de algemene officiële goedkeuring
Z-42.1-50 van het “Deutsches Institut für Bautechnik” (DIBt) als een extra niveau van zekerheid.
De zuilen zijn ook gevuld met regenwater. Kleine openingen aan de basis optimaliseren de waterverdeling in het systeem.
Zijpanelen worden alleen aan de buitenzijde voorzien om een degelijke bescherming te bieden voor het omhullende geotextiel.
Dankzij de open structuur van Stormbrixx hebben inspectiecamera’s en reinigingskoppen vrije doorgang.
Z-42.1-500
Standaard gronddekking voor de installatie van Stormbrixx-SD 900
Bekken geïnstalleerd met Stormbrixx-SD 900: n Adapterplaat (A) voor toegangsinspectie binnen het totale systeem n Opbouwschachtelement (1)
A uffüllung verdichtungsfähig
Vulbaar compact materiaal 35 cm bedekking bestaande uit dragend materiaal, bv. steenslag 5 cm samendrukbaar steenvrij materiaal
Ver füllung nach ZTV E-StB mi t v erdichtungs-/versickerungs35 cm Überdeckung mit tragf ähigem Material, z. B. Schotter 5 cm verdichtungsfähiges, steinfreies Material
f ähigem Material (F1)
Opvulling met samendrukbaar materiaal dat infiltratie toelaat volgens de lokale voorschriften
Auflage r
Basis
gültigen Richtlinien, z. B. RStO)
Ve rkehrsfläche (Oberbau gemä ß Ve r kehrsfläche gültigen Richtlinien,
Verkeersoppervlak (bovenvlak volgens de lokale voorschriften)
Opvullingshoogte 0,8-2,0m
Samendrukbaar en lastdragend substraat
trag-, verdichtungs- und versickerungsfähiger Baugrund
5 cm nivelleringslaag 2/8
5 cm Sauberkeitsschicht Kies 2/8
5 cm Sauberkeitsschicht Kies 2/ 8
Arbeitsraum nach DIN 4124
Breedte volgens lokale voorschriften
Installatiediepte Stormbrixx-SD 900
Begaanbaar
Lagen
Opvullingshoogte
Berijdbaar
Om de stabiliteit van het systeem te garanderen, moeten verschillende vereisten en normen in acht worden genomen bij de installatie van ACO Stormbrixx. Bodembedekking bestaande uit bedekking en bovenoppervlak volgens de lokale voorschriften. Houd rekening met de lokale omstandigheden bij het vaststellen van de vorstvrije inbouwdiepte.
Standaard gronddekking voor de installatie van Stormbrixx-HD 600
Opvullingshoogte
1,0 -3,4m
Inleiding tot het systeem
Buffer- en infiltratiesysteem
Ve r kehrsfläche (Oberbau gemä ß gültigen Richtlinien, z. B. RStO)
Verkeersoppervlak (bovenvlak volgens de lokale voorschriften)
Auflage r
Niveau oppervlak EV2 = 45 MN/m²
E V2 = 45 MN/m ²
Planum f ähigem Material (F1)
Samendrukbaar en lastdragend substraat
trag-, verdichtungs- und versickerungsfähiger Baugrund
5 cm nivelleringslaag 2/8
5 cm Sauberkeitsschicht Kies 2/ 8
Installatiediepte Stormbrixx-HD 600
Begaanbaar en berijdbaar Berijdbaar met zwaar verkeer
Auffüllung verdichtungsfähig
35 cm Überdeckung mit tragf ähigem Material, z. B. Schotte r 10 cm verdichtungsfähiges, steinfreies Material
Vulbaar compact materiaal 35 cm bedekking bestaande uit dragend materiaal, bv. steenslag 10 cm samendrukbaar steenvrij materiaal
Opvulling met samendrukbaar materiaal dat infiltratie toelaat volgens de lokale voorschriften Sauberkeitsschicht
Ve rf ü llung nach ZTV E-StB mi t verdichtungs-/versickerungs-
Om de stabiliteit van het systeem te garanderen, moeten verschillende vereisten en normen in acht worden genomen bij de installatie van ACO Stormbrixx. Bodembedekking bestaande uit bedekking en bovenoppervlak volgens de lokale voorschriften. Houd rekening met de lokale omstandigheden bij het vaststellen van de vorstvrije inbouwdiepte.
Basis
Stormbrixx-SD 900
Productvoordelen
n Modulair buffer- en/of infiltratiesysteem getest door MFPA Leipzig (DiBT attest in aanvraag)
n Geschikt voor lichte toepassingen (SLW 30): parking voor personenwagens en occasioneel verkeer van urgentiewagens
n Verticale draagkracht 360 kN/m²
n Installatiediepte tot max. 3,83 m in maximaal 2 lagen
n Onderhoudsvriendelijk, spoelen en inspecteren in alle richtingen mogelijk
n Stapelbare basiselementen voor een efficiënte en kostenbesparende opslag en een vlotte manipulatie op de werf
n Halfelementen voorzien van de „brick bonding“ verbindingstechniek, waardoor uitlijning van het bekken steeds optimaal is
Dubbel koppelstuk voor de onderlinge zijdelingse verbinding van de basiselementen en inspectieschachten
n Verpakking 50 st/zak
n Uit polypropyleen (PP)
Koppelstuk voor verbinding van meerdere lagen
n Verbruik ca 2 st/m2
n Verpakking 50 st/zak
n Uit polypropyleen (PP) 314096
Ø 110 314026
Ø 160 314027
Aansluiting in/uitloop
n Uit polyethyleen (PE)
Inspectie - Adapterplaat (1/2 krat)
Enkel te plaatsen in het bekken
n Afmetingen: 650 x 650 x 120 mm
n Inspectie opening Ø 290 mm
Ø 200 314028
Ø 250 314048
Ø 315 314029
n Uit polyethyleen (PE) 314075
Opbouw schachtelement voor inspectiekamer
n Nuttige binnendiameter 375 mm
n Nuttige hoogte 270 mm
Opbouw schachtelement voor inspectiekamer
n Met bijkomende inloop Ø 160 mm
n Nuttige binnen diameter 375 mm
n Nuttige hoogte 270 mm
Inspectiedeksel
n Belastingsklasse D 400
n Uit gietijzer EN-GJS
n Vrije opening Ø 355 mm
n Gietijzeren flensvoet ø 540 mm
n Gewicht: 32 kg
89013
89014
n Zonder verluchtingsopeningen 314132
n Met verluchtingsopeningen 314133
Systeemvoorbeelden
Buffer- en infiltratiesysteem
Systeemvoorbeeld Stormbrixx infiltratie
Stormbrixx kan voor verscheidene toepassingen ingezet worden, als buffer of infiltratiesysteem en dit onderliggend bij openbare plaatsen, opritten, wegen alsook in privé-toepassingen.
De hieronder afgebeelde toepassingen zijn een greep uit het aanbod van mogelijkheden met Stormbrixx als infiltratiesysteem.
ACO berekent voor uw project op maat het aantal benodigde elementen. Aarzel niet om onze offertedienst hiervoor te contacteren.
Geotextiel als omhulling van het gehele infiltratiesysteem ter bescherming tegen vervuiling van buitenaf
Gewicht: 200 g/m2

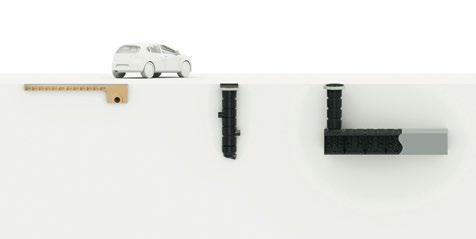

Kleine en middelgrote regenwateroppervlaktes
Systeemketen voor kleine regenwateroppervlaktes. Opvang van regenwater door ACO lijnafwatering en bezinking als voorbehandeling, via de Combipoint-PP modulaire straatkolken die slib en bladeren verhinderen het Stormbrixx infiltratiebekken te vervuilen.
Lijnafwatering
Combipoint-PP
Stormbrixx
Toevoer
Systeemvoorbeelden
Buffer- en infiltratiesysteem
Residentiële wegen en grote oppervlaktes
Systeemketen voor residentiële wegen en grote oppervlaktes. Opvang van regenwater door ACO lijnafwatering en bezinking als voorbehandeling, via het sedimentatiebekken Sedised-C dat sterk vervuild regenwater met slib verhindert het Stormbrixx infiltratiebekken te vervuilen.

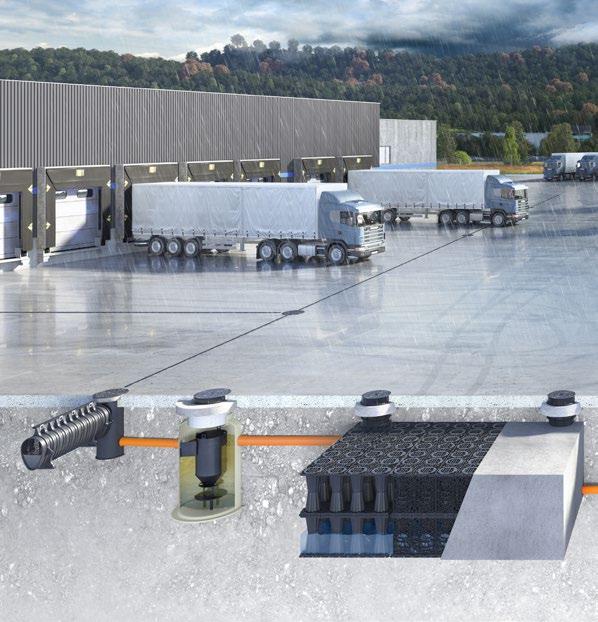

Logistieke platformen
Systeemketen voor logistieke platformen. Opvang van regenwater door ACO lijnafwatering, ontdaan van minerale oliën en slib aan de hand van de filterloze olieafscheider Oleosmart-C. Extra reiniging door HMS afscheider voor zwaarmetaalpartikels afkomstig van banden, remschijven, enz.. uit het afvalwater te verwijderen. Infiltratie door het Stormbrixx infiltratiebekken.
Lijnafwatering Sedised-C Stormbrixx
Lijnafwatering
Oleosmart-C HMS
Stormbrixx
Systeemvoorbeelden
Buffer- en infiltratiesysteem
Systeemvoorbeeld Stormbrixx buffering
Stormbrixx kan voor verscheidene toepassingen ingezet worden, als buffer of infiltratiesysteem en dit onderliggend bij openbare plaatsen, opritten, wegen alsook in privé-toepassingen.
De hieronder afgebeelde toepassingen zijn een greep uit het aanbod van mogelijkheden met Stormbrixx als bufferingssysteem.
ACO berekent voor jouw project op maat het aantal benodigde elementen. Aarzel niet om onze offertedienst hiervoor te contacteren.

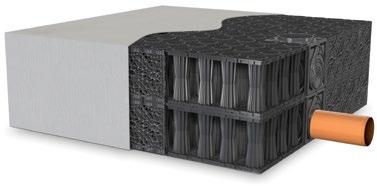

Geotextiel als buitenste beschermvlies
Gewicht: 400 g/m2
Afdichtingsmembraan, dikte 2 mm
Geotextiel als binnenste beschermvlies
Gewicht: 400 g/m2
Kleine en middelgrote regenwateroppervlaktes
Systeemketen voor kleine regenwateroppervlaktes. Opvang van regenwater door ACO lijnafwatering en bezinking als voorbehandeling, via het sedimentatiebekken Sedised-P dat slib en bladeren verhindert het Stormbrixx bufferbekken te vervuilen. Nageschakelde toezichtsschacht met gecontroleerde afvoer via ingebouwde debietsbegrenzer type Q-Plate.
Toevoer
Afvoer
Lijnafwatering
Sedised-P
Stormbrixx Q-Plate
Systeemvoorbeelden
Buffer- en infiltratiesysteem

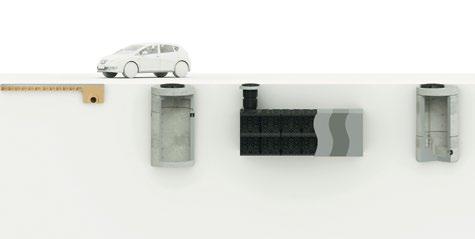

Residentiële wegen en grote oppervlaktes
Lijnafwatering
Q-Brake Vortex
Systeemketen voor residentiële wegen en grote oppervlaktes. Opvang van regenwater door ACO lijnafwatering en bezinking als voorbehandeling door het sedimentatiebekken Sedised-C dat sterk vervuild regenwater met slib verhindert het Stormbrixx bufferbekken te belasten. Nageschakelde toezichtsschacht met gecontroleerde afvoer via ingebouwde debietsbegrenzer type Q-Brake Vortex.

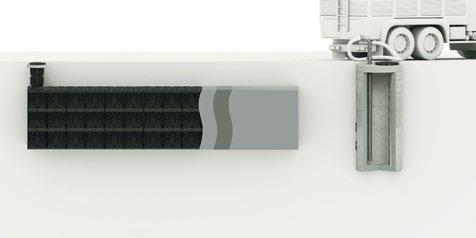

Voor stockage van bluswater
Systeemketen voor stockage van bluswater. Stormbrixx bufferbekken met nageschakelde ledigingsschacht.
Sedised-C
Stormbrixx
Ledigingsschacht
Stormbrixx
Debietsbegrenzer Q-Plate
Productvoordelen
n Montageplaat met knijpopening als debietsbegrenzer voor een debietregeling van 1 tot 75 l/s
n Verstoppingsvrij d.m.v. noodontlastklep met kabel en bevestigingsoog te plaatsen in een toezichtkamer met een binnenbreedte groter dan de Q-Plate
n Met een maximale knijpopening Ø 150 mm
n Uit roestvrij staal AISI 304, plaatdikte 3 mm
n Op maat vervaardigd en gedimensioneerd op basis van specifieke parameters zoals:
o opstuwhoogte voorgeschakeld bufferbekken
o toegelaten afvoerdebiet
o diameter aansluiting afvoerbuis
o vorm van de toezichtkamer, vlakke of gebogen wand
n Geleverd met bevestigingsmateriaal en wandafdichting
n Debietsregelaar met intern Vortex afvoersysteem voor een debietregeling van 2 tot 100 l/s met ruime zijdelingse instroomopening
n Het Vortex-systeem laat toe een groter volume water af te voeren, ten aanzien van een traditionele knijpopening, bij een gelijke opstuwhoogte
n Verstoppingsvrij d.m.v. ruime toegangsopening en extra noodontlastklep voorzien van een automatisch sluitende vlotterbol, met kabel en bevestigingsoog te plaatsen in een toezichtkamer met een binnenbreedte groter dan de Q-Brake
n Uit roestvrij staal AISI 304, plaatdikte 3 mm
n Op maat vervaardigd en gedimensioneerd op basis van specifieke parameters zoals:
o opstuwhoogte voorgeschakeld bufferbekken
o toegelaten afvoerdebiet
o diameter aansluiting afvoerbuis
o vorm van de toezichtkamer, vlakke of gebogen wand
n Geleverd met bevestigingsmateriaal en wandafdichting
Typevoorbeelden via configurator
Afvoerdebiet
Opstuwhoogte
Area
Productvoordelen

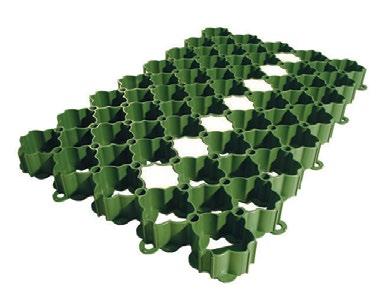

n Dallen uit kunststof voor een berijdbaar grasperk
n Uit recycleerbare Polydefine samenstelling
n Geschikt voor berijdbare oppervlakken met een helling tot ca 5%
Beschrijving
lengte
breedte
Parkeermarkering, wit (zakje van 10 stuks)
hoogte
Gravel Grid grindstabilisatiematten Gras- en grinddallen
Gravel Grid
Productvoordelen
n Grindstabilisatiemat uit kunststof met geotextiel (45 g/m²) aan de onderzijde n Een vaste voet op grind n Beperkt het opschieten van onkruid n Kies de kleur in functie van het grind
Beschrijving
n Gemaakt uit gerecycleerd of recycleerbaar polypropyleen
n Verkrijgbaar in wit, zwart of grijs n Belastingsklasse volgens EN ISO 604 n Geschikt voor berijdbare oppervlakken met een helling tot ca 10%
