CATALOGO CHIUSURE TAGLIAFUOCO-00

Versatili e sicure per definizione

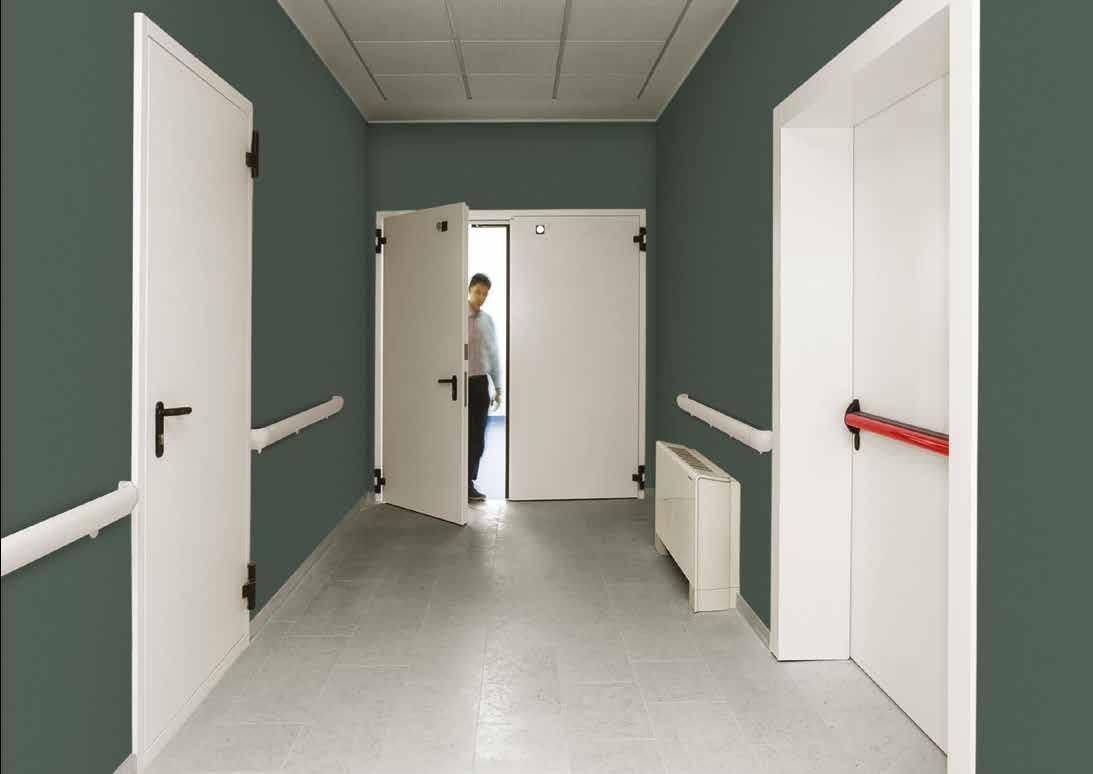

Porta tagliafuoco ad una anta Ral 9010 con maniglia in acciaio Inox

PROGRESS

Porta Tagliafuoco Progress REI 60 / REI 120, spessore anta 60 mm, grazie alla speciale cura costruttiva, è affidabile sia per la resistenza meccanica sia per l’ottima tenuta al fuoco.

Viene fornita con targhetta identificativa e certificato di omologazione secondo la disposizione di legge vigente, conforme alla norma UNI 9723 e EN 1643-1.

Disponibile nelle misure ad una anta fino a L 1340 e H 2670 mm e a due ante fino a L 2540 e H 2670 mm.

Porta particolarmente solida per una sicura durata nel tempo, il robusto telaio in lamiera d’acciaio zincato a caldo facilita l’ancoraggio alla parete e si adatta ad ogni tipo di muratura con tempi di posa sensibilmente ridotti, disponibile per diversi sistemi di fissaggio (con zanche a murare di serie; con tasselli su muratura; con viti su falsotelaio; con telaio abbracciante per applicazione su parete in cartongesso).

L’anta viene realizzata esternamente in lamiera d’acciaio zincata a caldo e coibentata all’interno con materiale isolante trattato, rigidamente unito alla lamiera.

Viene verniciata con polveri epossipoliestere con finitura goffrata semilucida antigraffio, nella tinta standard bianco Ral 9010, oppure a richiesta nelle tinte Ral proposte da Ballan.

La verniciatura, adeguata per l’uso interno, assicura una ottima resistenza alla corrosione e alle forti variazioni climatiche.

Il robusto telaio autoportante facilita l’ancoraggio alla parete e si adatta ad ogni tipo di muratura.

La cerniera a tre ali portante è dotata di sfere reggispinta e viti per la registrazione dell’anta.

La porta tagliafuoco Progress è dotate di serie della maniglia in plastica nera con anima metallica e sottoplacche in acciaio zincato. Come optional sono disponibili maniglie colorate o in acciaio inox satinato (nella foto maniglia in acciaio inox).

Porta tagliafuoco due ante Ral 9010 con maniglia in acciaio Inox

Versatili e sicure per definizione

Porta tagliafuoco ad una anta Ral 1018 con maniglia plastica nera

UNIREV

Porta Tagliafuoco con anta reversibile Unirev EI2 60 e Unirev REI 120 (spess. anta 60 mm).

La porta Unirev è affidabile sia per la resistenza meccanica sia per l’ottima tenuta al fuoco, in più la reversibilità semplifica la scelta perchè non serve indicare il senso di apertura in fase di acquisto.

Viene fornita con targhetta identificativa e certificato di omologazione secondo la disposizione di legge vigente, conforme alla norma UNI 9723. E’ omologata per il fissaggio alla muratura sia con zanche a murare che tasselli.

Disponibile nelle misure ad una anta REI 120 fino a L 1350 e H 2150 mm e a due ante fino a L 2000 e H 2150 mm, EI2 60 ad una anta L 1144 e H 2150 mm e a due ante fino a L 2000 e H 2150 mm.

Il telaio è in lamiera d’acciaio zincato a caldo.

L’anta viene realizzata esternamente in lamiera d’acciaio zincata a caldo e coibentata all’interno con materiale isolante.

Viene verniciata con polveri epossipoliestere con finitura goffrata semilucida antigraffio, nella tinta standard bianco Ral 9010, oppure a richiesta nelle tinte Ral proposte da Ballan.

La verniciatura, adeguata per l’uso interno, assicura una ottima resistenza alla corrosione e alle forti variazioni climatiche.

Il robusto telaio autoportante facilita l’ancoraggio alla parete e si adatta ad ogni tipo di muratura.

La cerniera a tre ali portante è dotata di sfere reggispinta e viti per la registrazione dell’anta.

La porta tagliafuoco Unirev è dotata di serie della maniglia in plastica nera con anima metallica e sottoplacche in acciaio zincato.

Porta tagliafuoco a due ante Ral 1018 con maniglia in plastica nera

PROGRESS

Innovazione, qualità costruttiva, possibilità di personalizzazione. I vantaggi offerti dalle porte multiuso proposti da Ballan sono evidenti quanto tangibili.

Porta multiuso Progress ad una anta Ral 3015 con maniglia acciaio inox

Porta multiuso Progress a due ante Ral 5015 con maniglia inacciaio inox

MULTIUSO PROGRESS

Porta multiuso Progress, spessore anta 60 mm. Disponibile nelle misure ad una anta fino a L 1340 e H 2670 mm e a due ante fino a L 2540 e H 2670 mm.

Il robusto telaio in lamiera d’acciaio zincato a caldo facilita l’ancoraggio alla parete e si adatta ad ogni tipo di muratura con tempi di posa sensibilmente ridotti, disponibile per diversi sistemi di fissaggio.

Viene realizzata esternamente in lamiera d’acciaio zincata a caldo e coibentata all’interno con materiale isolante rigidamente unito alla lamiera.

Viene verniciata con polveri epossipoliestere con finitura goffrata semilucida antigraffio, nella tinta standard bianco Ral 9010, oppure a richiesta nelle tinte Ral proposte da Ballan.

La verniciatura, adeguata per l’uso interno, assicura una ottima resistenza alla corrosione e alle forti variazioni climatiche.

Progress, porta multiuso particolarmente solida per una sicura durata nel tempo.

L’installazione della porta è facilitata dal robusto telaio autoportante.

La cerniera a tre ali portante è dotata di sfere reggispinta e viti per la registrazione dell’anta.

La porta multiuso progress è dotata di serie della maniglia in plastica nera con anima metallica e sottoplacche in acciaio zincato. Sono disponibili in acciaio inox satinato o colorate

MULTIUSO

UNIREV

Innovazione, qualità costruttiva, possibilità di personalizzazione. I vantaggi offerti dalle porte multiuso proposti da Ballan sono evidenti quanto tangibili.

MULTIUSO UNIREV

Porta multiuso unirev ad una anta Ral 9010 con maniglia plastica nera

MULTIUSO

UNIREV

Porta multiuso con anta reversibile Unirev (spess. anta 40 mm).

Disponibile nelle misure ad una anta fino a L 1350 e H 2200 mm e a due ante fino a L 2000 e H 2200 mm.

Il telaio è in lamiera d’acciaio zincato a caldo, l’anta viene realizzata esternamente in lamiera d’acciaio zincata a caldo e coibentata all’interno con fibra alveolare.

Viene verniciata con polveri epossipoliestere finitura goffrata semilucida antigraffio, nella tinta standard bianco Ral 9010, oppure a richiesta nelle tinte Ral proposte da Ballan.

La verniciatura, adeguata per l’uso interno, assicura un’ottima resistenza alla corrosione e alle forti variazioni climatiche.

Unirev, la porta multiuso reversibile, pratica e robusta

Le due cerniere a tre ali sono portanti.

Porta multiuso unirev due ante Ral 5018 con maniglia in plastica nera

Le porte multiuso Unirev sono dotate di serie della maniglia in plastica nera.

UNIREV

Per le porte tagliafuoco o multiuso Ballan propone una serie di accessori opzionali, che le arricchiscono di personalità e funzione.

USCITA DI EMERGENZA

Maniglioni antipanico

Disponibili diversi maniglioni antipanico per uscite d’emergenza, realizzati in plastica nera, alluminio anodizzato o cromato lucido, anche verniciati.

Maniglione antipanico TWIST ed EXUS, con comandi in acciaio con protezione in materiale plastico di colore nero e barra in alluminio anodizzato.

Maniglione antipanico SLASH con barra orizzontale in alluminio anodizzato e carter in plastica nera.

Maniglione antipanico FAST TOUCH con base in acciaio, colore nero, barra in alluminio colore rosso e comandi esterni in plastica colore nero.

Porta tagliafuoco due ante Ral 1016 con maniglioni antipanico e oblò

Porta tagliafuoco un anta Ral 1016 con maniglione antipanico

DISPOSITIVI USCITA DI EMERGENZA

Maniglie di sicura presa

Disponibile anche la maniglia in acciaio inox satinato Aisi 304 che garantisce una ottima resistenza alla corrosione, con cilindro europeo corredato di tre chiavi.

Le porte tagliafuoco e le porte multiuso sono dotate di serie della maniglia in plastica nera con anima metallica interna (M1) e cilindro europeo, corredato di tre chiavi

La porta multiuso Unirev è dotata di serie della maniglia in plastica nera (M1R) con cilindro europeo, corredato di tre chiavi.

Controllo accessi

I sistemi MAC1, MAC2 e MAC 3 installati sulla porta, consentono il controllo d’accesso, rendendo la maniglia attiva tramite consenso elettrico.

La particolarità dei sistemi MAC1 e MAC2 è quella di avere concentrato nella serratura tutte le funzioni di comando e controllo, semplificando in questo modo l’impiantistica elettrica di cantiere.

Maniglia in plastica con LED bicolore rosso/verde

Contatti elettrici anta/telaio

Maniglia inox con LED bicolore rosso/verde

Aerazione solo per porte multiuso

Per le porte multiuso sono disponibili le griglie d’aerazione con cornici metalliche, in diverse dimensioni e tipologie) nel formato standard o su misura (nella foto griglia con lamelle in acciaio).

Per le porte multiuso è disponibile il sopraluce in lamiera d’acciaio cieca o in lamiera d’acciaio microforata (fori diam. 6 mm o fori quadri 4x4 mm e 8x8 mm).

Viene verniciato nello stesso colore dell’anta.

Fori d’aerazione solo per porte multiuso Unirev, realizzati con punzonatura della lamiera come da disegno.

Per le porte multiuso è disponibile la griglia d’aerazione in pvc di colore bianco o nero, dimensione 482 x 99 mm.

Viene posizionata sempre nella parte inferiore dell’anta, se non specificato.

Chiudiporta aereo con braccio a compasso, con regolazione laterale della velocità e dell’urto di chiusura, colore argento metallizzato. Disponibile anche in bronzo scuro, bianco Ral 9016 e nero Ral 9005.

Sistema di trattenuta ante

Sistemi opzionali di fissaggio alla parete per porta tagliafuoco Progress

FISSAGGIO CON VITI SU FALSOTELAIO

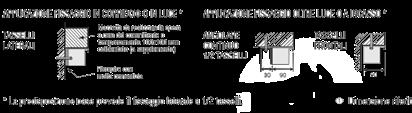

FISSAGGIO CON TASSELLI

materiale isolante nel telaio

materiale isolante nel telaio

e vite

Sistema omologato REI 60 / REI 120 conforme UNI 9723, porte ad una o a due ante, per il fissaggio alla parete con viti su falsotelaio in tubolare d’acciaio 30 x 15 mm

Il telaio viene fornito coibentato con speciali materiali isolanti.

tasselli

Sistema omologato REI 60 / REI 120 conforme UNI 9723, porte ad una o a due ante, per il fissaggio con tasselli alla parete in muratura.

Il telaio viene fornito coibentato con speciali materiali isolanti.

FISSAGGIO SU PARETE IN CARTONGESSO CON TELAIO ABBRACCIANTE

materiale isolante nel telaio abbracciante

Elettromagnete EMP da pavimento composto da nucleo in metallo zincato, con zoccolo di fissaggio di colore bianco, completo di pulsante per lo sblocco. Ancora composta da piattello in metallo nichelato e zoccolo snodato.

Elettromagnete EM da parete composto da nucleo in metallo zincato, con involucro in materiale plastico di colore bianco, completo di pulsante per lo sblocco. Ancora composta da piattello in metallo nichelato e zoccolo snodato.

FISSAGGIO SU PARETE IN CARTONGESSO CON TELAIO ABBRACCIANTE

materiale isolante nel telaio abbracciante

acciaio

rivestimento parete in cartongesso: REI 60 spessore min. 100 mm,

Sistema omologato REI 60 conforme UNI 9723, porte ad una o a due ante, per il fissaggio su parete in cartongesso.

Il telaio viene fornito coibentato con speciali materiali isolanti.

Il profilo in acciaio e le pareti in cartongesso sono a cura del cliente, realizzati secondo le istruzioni di montaggio della porta.

acciaio

rivestimento parete in cartongesso: REI 120 spessore min. 125 mm 2 lastre

Sistema omologato REI 120 conforme UNI 9723, porte ad una o a due ante, per il fissaggio su parete in cartongesso.

Il telaio viene fornito coibentato con speciali materiali isolanti.

Il profilo in acciaio e le pareti in cartongesso sono a cura del cliente, realizzati secondo le istruzioni di montaggio della porta.

falsotelaio

9005

Una grande scelta cromatica

Le porte di serie vengono fornite verniciate con polveri epossipoliestere (termoindurite in forno a 180°) con considerevole spessore dello strato di vernice (oltre 70 micron), con finitura antigraffio goffrata semilucida, nel colore standard Ral 9010.

La verniciatura, adeguata per l’uso interno, assicura una ottima resistenza alla corrosione e alle forti variazioni climatiche.

A richiesta sono disponibili altre tinte Ral con verniciatura per interno con polveri epossipoliestere (la porta deve essere protetta dalle intemperie e dai raggi solari).

Tinte speciali per esterno

È disponibile la verniciatura per esterno con polveri poliestere, in diverse tinte Ral del nostro campionario.

CARATTERISTICHE TECNICHE PORTA MULTIUSO PROGRESS

Disponibile nelle misure ad una anta fino a L 1340 e H 2670 mm e a due ante fino a L 2540 e H 2670 mm.

Elementi che compongono la porta multiuso Progress:

- Anta particolarmente robusta costituita da due pareti in lamiera d’acciaio zincato a caldo, pressopiegata ed elettrosaldata a punti e coibentata con lana minerale trattata il pacco coibente è rigidamente unito alla lamiera, all’interno dell’anta sono previsti rinforzi e piastre come predisposizione per l’eventuale montaggio di chiudiporta e maniglione antipanico. Disponibile nello spessore di 60 mm.

- Telaio robusto in lamiera d’acciaio zincato di grosso spessore, con sedi per guarnizione termoespandente e guarnizione di battuta, fornito con zanche (da assemblare in cantiere).

- Guarnizioni termoespandenti montate sul profilo perimetrale del telaio (anche profilo verticale se porte a 2 ante).

- Due cerniere a tre ali, una portante dotata di sfere reggispinta e viti per la regitrazione verticale dell’anta e una dotata di molla per l’autochiusura.

- Uno rostro di sicurezza applicato dal lato cerniere.

- Serratura reversibile con scrocco e catenaccio centrale e cilindro europeo.

- Maniglia in plastica nera e anima in acciaio, completa di placche.

- Verniciatura con polveri epossipoliestere per interno, finitura goffrata semilucida antigraffio, nella tinta standard bianco Ral 9010, oppure a richiesta nelle tinte Ral proposte da Ballan. La verniciatura è adeguata per l’uso interno.

Prevedono una serie di optional:

- Verniciatura a polveri epossipoliestere per interno, finitura goffrata semilucida antigraffio, nella tinte Ral proposte da Ballan.

- Verniciatura a polveri poliestere per esterno, finitura goffrata semilucida antigraffio, nelle tinte Ral proposte da Ballan.

- Maniglie colorate in plastica verniciata con anima metallica (M1C) giallo Ral 1023, grigio scuro Ral 7016, grigio chiaro Ral 7035, grigio alluminio Ral 9006, bianco Ral 9010.

- Maniglia in acciaio inox satinato Aisi 304.

- Serratura di sicurezza a tre punti di chiusura laterali

- Maniglioni antipanico, chiudiporta, regolatori di chiusura.

- Sistema controllo accesso tramite serratura elettrica (12 V o 24 V), elettromaniglie, elettromagnete blocco porta.

- Oblò rettangolare o rotondo con vari tipi di vetro.

- Sopraluce in lamiera d’acciaio cieca o in lamiera d’acciaio microforata (fori diam. 6 mm o fori quadri 8x8 mm), verniciato nello stesso colore dell’anta.

- Griglie d’aerazione con cornici metalliche, in diverse tipologie, nel formato standard o su misura .

- Griglie d’aerazione in pvc di colore bianco o nero, dimensione 482 x 99 mm, viene posizionate sempre nella parte inferiore dell’anta.

- Telaio abbracciante in lamiera d’acciaio zincato verniciato a polveri, da avvitare alla parete finita, completo di fori di fissaggio, giunti e tappi coprifori.

- Imbotte per rivestimento vano muro, realizzato in lamiera zincata d’acciaio zincato e verniciato nello stesso colore del telaio.

- Verniciatura “effetto legno” COLOR WOOD, o decorata COLOR IDEA liberamente personalizzabile, stampata con speciali inchiostri e protezione con smalto trasparente.

Sezione orizzontale Progress REI 60 / REI 120 e multiuso ad una anta

Sezione verticale Progress

Tagliafuoco

Ingombri

Ingombri

TAGLIAFUOCO E MULTIUSO PROGRESS A DUE ANTE

CARATTERISTICHE TECNICHE PORTA TAGLIAFUOCO PROGRESS REI 60 / REI 120

Fornita con targhetta identificativa e certificato di omologazione secondo la disposizione di legge vigente, conforme alla norma UNI 9723. Disponibile nelle misure ad una anta fino a L 1340 e H 2670 mm e a due ante fino a L 2540 e H 2670 mm.

Elementi che compongono la porta tagliafuoco Progress:

- Anta particolarmente robusta costituita da due pareti in lamiera d’acciaio zincato a caldo, pressopiegata ed elettrosaldata a punti e coibentata con lana minerale trattata il pacco coibente è rigidamente unito alla lamiera, all’interno dell’anta sono previsti rinforzi e piastre come predisposizione per l’eventuale montaggio di chiudiporta e maniglione antipanico. Disponibile nello spessore di 60 mm.

- Telaio robusto in lamiera d’acciaio zincato di grosso spessore, con sedi per guarnizione termoespandente e guarnizione di battuta, fornito con zanche (da assemblare in cantiere).

- Guarnizioni termoespandenti montate sul profilo perimetrale del telaio (anche profilo verticale se porte a 2 ante).

- Due cerniere a tre ali, una portante dotata di sfere reggispinta e viti per la regitrazione verticale dell’anta e una dotata di molla per l’autochiusura.

- Uno o due rostri di sicurezza applicati dal lato cerniere.

- Serratura reversibile con scrocco e catenaccio centrale e cilindro europeo.

- Maniglia per porte tagliafuoco in plastica nera e anima in acciaio, completa di placche.

- Verniciatura con polveri epossipoliestere per interno, finitura goffrata semilucida antigraffio, nella tinta standard bianco Ral 9010, oppure a richiesta nelle tinte Ral proposte da Ballan. La verniciatura è adeguata per l’uso interno.

Prevedono una serie di optional:

- Verniciatura a polveri epossipoliestere per interno, finitura goffrata semilucida antigraffio, nella tinte Ral proposte da Ballan.

- Verniciatura a polveri poliestere per esterno, finitura goffrata semilucida antigraffio, nelle tinte Ral proposte da Ballan.

- Maniglie colorate in plastica verniciata con anima metallica (M1C) giallo Ral 1023, grigio scuro Ral 7016, grigio chiaro Ral 7035, grigio alluminio Ral 9006, bianco Ral 9010.

- Maniglia in acciaio inox satinato Aisi 304.

- Maniglioni antipanico, chiudiporta, regolatori di chiusura.

- Sistema controllo accesso tramite serratura elettrica (12 V o 24 V), elettromaniglie, elettromagnete blocco porta.

- Oblò rettangolare o rotondo con vetro stratificato resistente al fuoco REI 60 o REI 120.

- Falsotelaio per il fissaggio a secco della porta, certificato per porte tagliafuoco, in tubolare d’acciaio sezione 30x15 mm completo di distanziali, zanche e viti, il telaio viene fornito coibentato con speciali materiali isolanti, completo di giunti e distanziale

- Fissaggio alla parete mediante soli tasselli, sistema certificato per porte tagliafuoco, il telaio viene fornito coibentato con speciali materiali isolanti, completo di giunti e distanziale.

- Telaio abbracciante in lamiera d’acciaio zincato verniciato a polveri, da avvitare alla parete finita, sistema certificato per porte tagliafuoco, il telaio viene fornito coibentato con speciali materiali isolanti, completo di fori di fissaggio, giunti e con tappi coprifori.

- Imbotte per rivestimento vano muro, realizzato in lamiera zincata d’acciaio zincato e verniciato nello stesso colore del telaio.

- Verniciatura “effetto legno” COLOR WOOD, o decorata COLOR IDEA liberamente personalizzabile, stampata con speciali inchiostri e protezione con smalto trasparente.

Sezione orizzontale Progress REI 60 / REI 120 e multiuso a due ante

Sezione verticale Progress

Tagliafuoco REI 60 spessore anta 60 mm

Tagliafuoco REI 120 spessore anta 60 mm

Ingombri massimi Progress REI 60 / REI 120 e multiuso a due ante

Ingombri massimi per porte a due ante con apertura a 90°.

Ingombri massimi per porte a due ante con apertura a 180°.

MULTIUSO UNIREV

CARATTERISTICHE TECNICHE PORTA MULTIUSO

UNIREV A 1 E 2 ANTE

Disponibile nelle misure ad una anta fino a L 1350 e H 2200 mm e a due ante fino a L 2000 e H 2200 mm.

Elementi che compongono la porta multiuso Unirev:

- Anta costituita da due pareti in lamiera d’acciaio zincato a caldo, pressopiegata e coibentata all’interno con fibra alveolare rigidamente unita alla lamiera, spessore 40 mm.

- Telaio reversibile in lamiera d’acciaio zincato, dotato di sedi per guarnizione di battuta, fornito con zanche o tasselli (già assemblato per porta ad una anta).

- Due cerniere portanti a tre ali.

- Tre rostri di sicurezza applicati sul telaio lato cerniere.

- Serratura reversibile con scrocco e catenaccio centrale e cilindro europeo.

- Maniglia in plastica nera.

- Verniciatura con polveri epossipoliestere per interno, finitura goffrata semilucida antigraffio, nella tinta standard bianco Ral 9010, oppure a richiesta nelle tinte Ral proposte da Ballan. La verniciatura è adeguata per l’uso interno.

Prevedono una serie di optional:

- Verniciatura a polveri epossipoliestere per interno, finitura goffrata semilucida antigraffio, nella tinte Ral proposte da Ballan.

- Verniciatura a polveri poliestere per esterno, finitura goffrata semilucida antigraffio, nelle tinte Ral proposte da Ballan.

- Maniglie colorate in plastica verniciata con anima metallica (M1C) giallo Ral 1023, grigio scuro Ral 7016, grigio chiaro Ral 7035, grigio alluminio Ral 9006, bianco Ral 9010.

- Maniglia in acciaio inox satinato Aisi 304.

- Maniglioni antipanico, chiudiporta, regolatori di chiusura.

- Sistema controllo accesso tramite serratura elettrica (12 V o 24 V), elettromaniglie, elettromagnete blocco porta.

- Oblò rettangolare o rotondo con vari tipi di vetro.

- Sopraluce in lamiera d’acciaio cieca o in lamiera d’acciaio microforata (fori diam. 6 mm, fori quadri 8x8 mm), verniciato nello stesso colore dell’anta.

- Griglie d’aerazione con cornici metalliche, in diverse tipologie, nel formato standard o su misura.

- Griglie d’aerazione in pvc di colore bianco o nero, dimensione 482 x 99 mm, viene posizionate sempre nella parte inferiore dell’anta.

- Fori d’aerazione realizzati con punzonatura della lamiera.

- Imbotte per rivestimento vano muro, realizzato in lamiera zincata d’acciaio zincato e verniciato nello stesso colore del telaio.

- Verniciatura “effetto legno” COLOR WOOD, o decorata COLOR IDEA liberamente personalizzabile, stampata con speciali inchiostri e protezione con smalto trasparente.

Sezione orizzontale Unirev multiuso ad una anta Sezione orizzontale Unirev multiuso a due ante

Sezione verticale Unirev multiuso

Ingombri massimi Unirev multiuso

Multiuso Unirev spessore anta 40 mm.

TAGLIAFUOCO UNIREV

CARATTERISTICHE TECNICHE PORTA TAGLIAFUOCO UNIREV EI2 60 / REI 120 A 1 E 2 ANTE

Fornita con targhetta identificativa e certificato di omologazione secondo la disposizione di legge vigente, conforme alla norma UNI 9723.

Disponibile nelle misure ad una anta REI 120 fino a L 1350 e H 2150 mm e a due ante fino a L 2000 e H 2150 mm. Ad una anta EI 120 fino L1140 e H 2200 ed a due ante fino a L 2000 e H 2150 mm.

Elementi che compongono la porta tagliafuoco Unirev:

- Anta reversibile costituita da due pareti in lamiera d’acciaio zincato a caldo, pressopiegata e coibentata con lana minerale trattata, all’interno dell’anta sono previsti rinforzi e piastre come predisposizione per l’eventuale montaggio di chiudiporta e maniglione antipanico. Disponibile nello spessore 50 o 60 mm a seconda della classe di resistenza al fuoco.

- Telaio reversibile in lamiera d’acciaio zincato, dotato di sedi per guarnizione termoespandente e guarnizione di battuta, fornito con zanche o tasselli (già assemblato per porta ad una anta).

- Guarnizioni termoespandenti montate sul profilo perimetrale del telaio (anche profilo verticale se porte a 2 ante).

- Due cerniere a tre ali, una portante dotata di sfere reggispinta e viti per la regitrazione verticale dell’anta e una dotata di molla per l’autochiusura.

- Due rostri di sicurezza applicati dal ato cerniere.

- Serratura reversibile con scrocco e catenaccio centrale e cilindro europeo.

- Maniglia per porte tagliafuoco in plastica nera e anima in acciaio, completa di placche.

- Verniciatura con polveri epossipoliestere per interno, finitura goffrata semilucida antigraffio, nella tinta standard bianco Ral 9010, oppure a richiesta nelle tinte Ral proposte da Ballan. La verniciatura è adeguata per l’uso interno.

Prevedono una serie di optional:

- Verniciatura a polveri epossipoliestere per interno, finitura goffrata semilucida antigraffio, nella tinte Ral proposte da Ballan.

- Verniciatura a polveri poliestere per esterno, finitura goffrata semilucida antigraffio, nelle tinte Ral proposte da Ballan.

- Maniglie colorate in plastica verniciata con anima metallica (M1C) giallo Ral 1023, grigio scuro Ral 7016, grigio chiaro Ral 7035, grigio alluminio Ral 9006, bianco Ral 9010.

- Maniglia in acciaio inox satinato Aisi 304.

- Maniglioni antipanico, chiudiporta, regolatori di chiusura.

- Sistema controllo accesso tramite serratura elettrica (12 V o 24 V), elettromaniglie, elettromagnete blocco porta.

- Oblò rettangolare o rotondo con vetro stratificato resistente al fuoco EI 60 o EI 120.

- Imbotte per rivestimento vano muro, realizzato in lamiera zincata d’acciaio zincato e verniciato nello stesso colore del telaio.

- Verniciatura “effetto legno” COLOR WOOD, o decorata COLOR IDEA liberamente personalizzabile, stampata con speciali inchiostri e protezione con smalto trasparente.

Sezione orizzontale Unirev REI 60 / REI 120 ad una anta Sezione orizzontale Unirev REI 60 / REI 120 a due ante

Sezione verticale REI 60 / REI 120

Ingombri massimi Unirev REI 60 / REI 120

Tagliafuoco REI 60 spessore anta 50 mm

Tagliafuoco REI 120 spessore anta 60 mm

TAGLIAFUOCO PREMIUM

Fessibili, durature ed eleganti.

TAGLIAFUOCO PREMIUM

EI 60 e EI 120 A 1 E 2 ANTE

La porta tagliafuoco Premium abbina perfettamente funzionalità ed estetica.Numerose le soluzioni possibili.

Certificata secondo la norma EN 1634, la porta tagliafuoco Premium abbina perfettamente funzionalità ed estetica. Numerose le soluzioni possibili: verniciatura nei colori Ral a scelta,realizzazione in acciaio inox, posa su cartongesso,muratura.

Caratteristiche tecniche:

- Telaio in profilo di acciaio zincato mm. 15/10 a Z, senza battuta inferiore, vano per inserimento guarnizione fumi freddi.

- Anta in doppia lamiera di acciaio zincato mm. 8/10, spessore totale mm. 64.

Pacco interno coibente ad alta densità.

Di serie: due cerniere a baionetta, coppia di maniglie nere con placca,cilindro con tre chiavi, serratura su entrambe le ante, braccetto regolatore di chiusura, guarnizione termoespandente perimetrale.

- Possibile applicazione di soglia paraspifferi inferiore, dispositivi antipanico, elettromagneti e chiudiporta aerei.

- Dimensioni massime ad una anta realizzabili

EI 60 L 1360 x2750 h mm

EI 120 L 1360 x 2700 h mm

- Dimensioni massime a due ante realizzabili

EI 60 L 2680x2750 h mm

EI 120 L 2680x2700 h mm.

Porta

ACCESSORI TAGLIAFUOCO PREMIUM

Per le porte tagliafuoco o multiuso Ballan propone una serie di accessori opzionali, che le arricchiscono di personalità e funzione.

DISPOSITIVI USCITA DI EMERGENZA

Maniglioni antipanico

Disponibili diversi maniglioni antipanico per uscite d’emergenza, realizzati in plastica nera, alluminio anodizzato o cromato lucido, anche verniciati.

Maniglione Novoguard a leva, barra alluminio con meccanismi neri.

Studiato per essere installato facilmente su tutte le uscite di sicurezza e vie di fuga, l’azionamento mediante barra a spinta consente l’impiego su ante dalle dimensioni ridotte (a partire da 35 cm di larghezza) senza problemi di incastro delle stesse. Facilmente accorciabile in sede d’opera.

Certificato EN1125

Maniglione antipanico NovoPush Dalla versione nera con banda fotoluminescente rossa.

Barra compatta in metallo verniciato nero o effetto inox. Accorciabile in opera. Coperchi di chusura colore nero o grigi. Meccanismo di apertura a leva operante su cuscinetto a sfere (brevettato), garantendo un basso sforzo di apertura nel tempo. Certificato EN1125

Maniglione antipanico Novoguard a leva, barra Inox con meccanismi grigi. Studiato per essere installato facilmente su tutte le uscite di sicurezza e vie di fuga, l’azionamento mediante barra a spinta consente l’impiego su ante dalle dimensioni ridotte (a partire da 35 cm di larghezza) senza problemi di incastro delle stesse. Facilmente accorciabile in sede d’opera.

Certificato EN1125

La richiesta di materiale prestigioso e duraturo si concretizza nell’acciaio inox. Materiale sicuro, elegante e dalle elevate prestazioni meccaniche, nel dispositivo antipanico EPN-Touch raggiunge il massimo livello. La barra di contatto integrata nelle scatole di supporto sono realizzate integralmente in acciaio inox satinato. Design e funzionalità si fondono perfettamente in questo ultimo prodotto.

Certificato EN1125

Maniglione antipanico EPN acciaio inox. Barra a leva o compatta in acciaio inox. Da abbinare a maniglia nera o acciaio inox lato tirare.

Certificato EN1125

Di

Maniglie di sicura presa

Maniglia antiappiglio

serie le porte Premium sono dotate di coppia di maniglie con anima in acciaio, di forma ad “U” antiappiglio, colore nero, con placca con foro cilindro.

Maniglia antiappiglio Inox

Porta tagliafuoco ad una anta con maniglia placca nera, maniglione antipanico e porta a due ante

Numerose colorazioni

Colori RAL 7035, 1013, 5010, 9002, 9006, 9010,9016,7016 RAL 1001, 3003, 5015, 5024, 6005, 7001, 7031, 8019, 9001, 9005

porta ad 1 anta

PREMIUM EI 60

CE

a “Z”,

ELITEPREMIO porta ad 1 anta d’acciaio zincato sp. mm. 15/10 a “Z”, sagomato per fra anta e telaio, con vano per inserimento del telaio agli angoli senza impiego di saldature. elettrolitica delle superfici resta intatta in ogni punto ed corrosione tipici delle saldature; telaio in doppia lamiera d’acciaio zincata sp. pressopiegata, inscatolata, elettrosaldata, con pacco interno densità. Spessore totale anta mm. 64 mm. 20, per limitare al minimo i rischi infortucontro le persone; baionetta per anta, realizzate in acciaio stampato con temperate antifrizione, dimensionate per trafficondizione di carichi elevati. Di serie verniciate come la ogni momento mediante apposite viti, irraggiungicerniere sono fissate meccanicamente alla porta essere sostituite in ipotesi di impiego prolungato e

Elite Premio. Certificata secondo norma europea EN 1634 con classe di resistenza al fuoco EI 60, EI 120.

secondo norma europea EN 1634 con classe di resistenza al fuoco EI 60, EI 120.

meccanica del telaio agli angoli senza impiego di saldature. elettrolitica delle superfici resta intatta in ogni punto ed corrosione tipici delle saldature; complanare al telaio in doppia lamiera d’acciaio zincata sp. pressopiegata, inscatolata, elettrosaldata, con pacco interno densità. Spessore totale anta mm. 64 spessore mm. 20, per limitare al minimo i rischi infortud’urto contro le persone; baionetta per anta, realizzate in acciaio stampato con boccole temperate antifrizione, dimensionate per trafficondizione di carichi elevati. Di serie verniciate come la in ogni momento mediante apposite viti, irraggiungiLe cerniere sono fissate meccanicamente alla porta possono essere sostituite in ipotesi di impiego prolungato e del D.M. M.I. 64 del 10/03/98, D.M. M.I. 21/06/04 (GU e T.U. 81/2008 per le vie di fuga; richiusura mediante apposita molla inserita nelle cer-

Elite Premio. Certificata secondo norma europea EN 1634 con classe di resistenza al fuoco EI 60, EI 120. Marcatura CE

porta ad 1 anta d’acciaio zincato sp. mm. 15/10 a “Z”, sagomato per complanarità fra anta e telaio, con vano per inserimento freddi; meccanica del telaio agli angoli senza impiego di saldature. elettrolitica delle superfici resta intatta in ogni punto ed corrosione tipici delle saldature; complanare al telaio in doppia lamiera d’acciaio zincata sp. pressopiegata, inscatolata, elettrosaldata, con pacco interno densità. Spessore totale anta mm. 64 spessore mm. 20, per limitare al minimo i rischi infortud’urto contro le persone; baionetta per anta, realizzate in acciaio stampato con boccole temperate antifrizione, dimensionate per trafficondizione di carichi elevati. Di serie verniciate come la in ogni momento mediante apposite viti, irraggiungiLe cerniere sono fissate meccanicamente alla porta possono essere sostituite in ipotesi di impiego prolungato e tagliafuoco Elite Premio. Certificata secondo norma europea EN 1634 con classe di resistenza al fuoco EI 60, EI 120.

CE ELITEPREMIO porta ad 1 anta d’acciaio zincato sp. mm. 15/10 a “Z”, sagomato per fra anta e telaio, con vano per inserimento freddi; del telaio agli angoli senza impiego di saldature. elettrolitica delle superfici resta intatta in ogni punto ed corrosione tipici delle saldature; al telaio in doppia lamiera d’acciaio zincata sp. pressopiegata, inscatolata, elettrosaldata, con pacco interno densità. Spessore totale anta mm. 64 mm. 20, per limitare al minimo i rischi infortucontro le persone; baionetta per anta, realizzate in acciaio stampato con temperate antifrizione, dimensionate per traffi-

CE per inserimento saldature. ed sp. interno infortutrafficome la irraggiungiporta prolungato e (GU

norma europea EN 1634 con classe di resistenza al fuoco EI 60, EI 120. sagomato per inserimento saldature. punto ed zincata sp. interno infortustampato con per trafficome la irraggiungialla porta prolungato e 21/06/04 (GU nelle cernorma europea EN 1634 con classe di resistenza al fuoco EI 60, EI 120. per inserimento saldature. ed sp. interno infortutrafficome la norma europea EN 1634 con classe di resistenza al fuoco EI 60, EI 120. sagomato per inserimento saldature. punto ed zincata sp. interno infortustampato con per trafficome la irraggiungialla porta prolungato e 21/06/04 (GU norma europea EN 1634 con classe di resistenza al fuoco EI 60, EI 120. Porta porta ad 1 anta zincato

-rostri di tenuta -serratura tipo -maniglia in glio, posta ad 24/07/96, salvo -guarnizione -superfici protette

g/mq superficie) goffrata e/o (RAL a scelta: -predisposizione

TAGLIAFUOCO VETRATA VETRAC (uso interno) IN ACCIAIO

Essenziali per una efficace protezione antincendio all’interno di edifici residenziali o lavorativi, le vetrate tagliafuoco consentono di coniugare esigenze estetiche e di sicurezza.

Chiusura vetrata Vetrac tagliafuoco in acciaio a due ante complessa, verniciata Ral 3000, composta da due fianchi luce fissi e da un sopraluce fisso, con doppio maniglione antipanico a barra rossa

Porta tagliafuoco ad una anta, maniglia in acciaio inox

VETRAC

La Porta tagliafuooco Vetrac uso interno in acciaio EI230- EI260 permette una grande luminosità agli ambienti da proteggere disponibile a una o a due ante, anche con vetrate complesse.

Viene fornita con targhetta identificativa e certificato di omologazione secondo la disposizione di legge vigente, conforme alla norma UNI 9723. La porta o il serramento vengono sempre costruiti su misura.

Elementi che compongono la vetrata tagliafuoco in acciaio Vetrac: serramento costruito con telaio portante in tubolare di acciaio 15/10 di mm formato a freddo, isolato internamente con materiale inorganico a base di silicati esente da amianto, provvisto di cave per il contenimento di guarnizioni di tenuta fumi freddi e termoespandenti.

Spessore totale del serramento 50 mm per REI 30/60.

Pesanti cerniere in acciaio a tre ali, regolabili, avvitate al telaio, con rotazione su cuscinetti reggispinta e perni in acciaio inox.

Vetro tagliafuoco composto da lastre float extra chiare con interposto materiale apirico spessore 15 mm per REI 30, spessore 23 mm per REI 60.

Chiudiporta aereo con braccio a compasso per l’autochiusura. Maniglia in acciaio inox con cilindro tipo Yale nichelato.

Serratura autobloccante sganciabile con semplice rotazione della maniglia.

Catenaccio autobloccante su anta secondaria e regolatore di chiusura, solo se vetrata a due ante.

Verniciatura con finitura speciale a polveri termoindurite nei colori standard RAL 1013, 3000, 5010, 6005, 7016, 7035, 8017, 9005, 9006, 9010.

La verniciatura è adeguata per l’uso interno.

Posa in opera su falso telaio in acciaio zincato, con zanche a murare. Viene sempre costruita su misura.

Vetrata tagliafuoco in acciaio a due ante, verniciata Ral 5010 con maniglione antipanico a leva nell’anta principale

Chiusura tagliafuoco con struttura d’acciaio coibentata, ed omologata conforme alla UNI EN 1634-1 denominata “VETRAC F6” costituita da:

TELAIO in tubolare d’acciaio profilato, con alette di battuta, spessore 18/10 elettrosaldato agli angoli, interposizione di lastre isolanti a base di calciosilicati. Completato con guarnizioni fumi caldi autoespandenti perimetrali e guarnizioni di battuta fumi freddi inserite nelle apposite sedi. L’accoppiamento delle tre diverse sezioni (T, Z, L) dei profili sagomati, consente differenti configurazioni di montaggio. Spessore 60 mm.

ANTA composta da profili T o Z (complanari al telaio) scelti in funzione della posizione del fermavetro, che può essere montato dalla parte a spingere (o a tirare dell’anta); Traverso centrale posizionato ad un metro dal pavimento. Possibilità di avere il serramento senza traverso centrale.

VETRO TAGLIAFUOCO, fornito non montato, composto da lastre temprate con interposto materiale intumescente. Classe 1B1 - Spessore 25 mm (EI2 60)16 mm (EI2 30)

CERNIERE: numero 2 a tre ali registrabili, fissaggio all’anta e al telaio con perni ed inserti filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza. Terza cerniera per H.V.M. > di 2400 mm o L.V.M. > di 1100 mm posizionata alta.

ROSTRI: numero 2.

SERRATURA ANTINCENDIO ad 1 punto di chiusura corredata da cilindro a tre chiavi.

MANIGLIA ANTINCENDIO antinfortunistica, in acciaio inox, ad altezza = 950 mm. da pavimento.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA con braccio a slitta argento, per l’autochiusura dell’anta.

FINITURA SERRAMENTO di serie RAL 7035 politeflonato Grinz - Opaco.

MONTAGGIO con tasselli su muratura, su precassa in acciaio 50x15x2 (da ordinare separatamente), su struttura in cartongesso.

VANO MURO = L.V.M. PUSH = (L.V.M. - 265)

116 PASSAGGIO ANTA = (L.V.M. - 200) 74 5 LEVA = (L.V.M. - 295)

EST. TELAIO = (L.V.M. - 10)

Chiusura tagliafuoco con struttura d’acciaio coibentata, ed omologata conforme alla UNI EN 1634-1 denominata “VETRAC F6” costituita da:

TELAIO in tubolare d’acciaio profilato, con alette di battuta; spessore 18/10 elettrosaldato agli angoli, interposizione di lastre isolanti a base di calciosilicati. Completato con guarnizioni fumi caldi autoespandenti perimetrali e guarnizioni di battuta fumi freddi inserite nelle apposite sedi. L’accoppiamento delle tre diverse sezioni (T, Z, L) dei profili sagomati, consente differenti configurazioni di montaggio. Spessore 60 mm.

ANTA composta da profili T o Z (complanari al telaio) scelti in funzione della posizione del fermavetro, che può essere montato dalla parte a spingere (o a tirare dell’anta); Traverso centrale posizionato ad un metro dal pavimento. Possibilità di avere il serramento senza traverso centrale.

VETRO TAGLIAFUOCO, fornito non montato, composto da lastre extra chiare con interposto materiale intumescente. Classe 1B1 - Spessore 25 mm (EI2 60)16 mm (EI2 30)

CERNIERE numero 2 a tre ali registrabili, fissaggio all’anta e al telaio con perni ed inserti filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza.

Terza cerniera per H.V.M. > di 2400 mm o L/1 > di 1100 mm posizionata alta.

ROSTRI numero 2 per ogni anta.

SERRATURA ANTINCENDIO ad 1 punto di chiusura corredata da cilindro a tre chiavi.

MANIGLIA ANTINCENDIO antinfortunistica, in acciaio inox, ad altezza = 950 mm da pavimento.

CONTROSERRATURA ANTINCENDIO per comando aste alto/basso inserita all’interno del profilo e pozzetto a pavimento.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA gemellare per l’autochiusura delle ante con regolatore di chiusura integrato solo per LVM ≥ 1220 (finitura argento).

FINITURA SERRAMENTO di serie RAL 7035 politeflonato Grinz - Opaco.

MONTAGGIO con tasselli su muratura, su precassa in acciaio 50x15x2 (da ordinare separatamente), su struttura in cartongesso.

VETRAC F7 • PORTA

Chiusura tagliafuoco con struttura d’acciaio coibentata, ed omologata conforme alla UNI EN 1634-1 denominata “VETRAC F7” costituita da:

ANTA E TELAIO in tubolare d’acciaio profilato con alette di battuta, spessore 18/10 elettrosaldato agli angoli, interposizione di lastre isolanti a base di calciosilicati. Completato con guarnizioni fumi caldi autoespandenti perimetrali e guarnizioni di battuta fumi freddi inserite nelle apposite sedi. L’accoppiamento delle tre diverse sezioni (T, Z, L) dei profili sagomati, consente differenti configurazioni di montaggio.

Spessore telaio = 80 mm

Traverso centrale posizionato ad un metro dal pavimento.

POSSIBILITÀ DI AVERE IL SERRAMENTO SENZA TRAVERSO CENTRALE

VETRO TAGLIAFUOCO, fornito non montato, composto da lastre extra chiare con interposto materiale intumescente. Classe 1B1 (50 mm = EI2 120) - (38 mm = EI2 90)

CERNIERE numero 3 a tre ali registrabili (terza cerniera in posizione alta), fissaggio all’anta e al telaio con perni filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza.

Quarta cerniera per H.V.M. > di 2400 mm

o L.V.M. > di 1100 mm posizionata bassa

ROSTRI numero 2.

SERRATURA ANTINCENDIO ad 1 punto di chiusura corredata da cilindro a tre chiavi.

MANIGLIA ANTINCENDIO antinfortunistica, in acciaio inox, ad altezza = 950 mm da pavimento.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA con braccio a slitta argento, per l’autochiusura dell’anta.

FINITURA SERRAMENTO di serie RAL 7035 politeflonato Grinz - Opaco.

MONTAGGIO con tasselli o su precassa in acciaio 60x15x2 (da ordinare separatamente). Su supporto rigido rivestito in calcio silicato.

= (L.V.M. - 310)

VETRAC F7 • PORTA

Chiusura Tagliafuoco con struttura d’acciaio coibentata ed omologata conforme alla UNI EN 1634-1 denominata “VETRAC F7” costituita da:

ANTA E TELAIO in tubolare d’acciaio profilato con alette di battuta, spessore 18/10 elettrosaldato agli angoli, interposizione di lastre isolanti a base di calciosilicati. Completato con guarnizioni fumi caldi autoespandenti perimetrali e guarnizioni di battuta fumi freddi inserite nelle apposite sedi. L’accoppiamento delle tre diverse sezioni (T, Z, L) dei profili sagomati, consente differenti configurazioni di montaggio.

Spessore telaio = 80 mm

Traverso centrale posizionato ad un metro dal pavimento.

POSSIBILITÀ DI AVERE IL SERRAMENTO SENZA TRAVERSO CENTRALE

VETRO TAGLIAFUOCO, fornito non montato, composto da lastre extra chiare con interposto materiale intumescente. Classe 1B1 (50 mm = EI2120) - (38 mm = EI290)

CERNIERE numero 3 a tre ali registrabili per anta (terza cerniera in posizione alta), fissaggio all’anta e al telaio con perni filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza.

Quarta cerniera per H.V.M. > di 2400 mm

o L/2 > di 1100 mm in posizione bassa.

ROSTRI numero 2 per ogni anta.

SERRATURA ANTINCENDIO ad 1 punto di chiusura corredata da cilindro a tre chiavi.

CONTROSERRATURA ANTINCENDIO per comando aste alto/basso inserita all’interno del profilo e pozzetto a pavimento.

MANIGLIA ANTINCENDIO antinfortunistica, in acciaio inox, ad altezza = 950 mm da pavimento.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA gemellare argento, per l’autochiusura delle ante con regolatore di chiusura integrato solo per LVM ≥ 1220 .

FINITURA SERRAMENTO di serie RAL 7035 - 9001 - 9005 - 1013 - 7016 - 70227010 - 7013 - 7042 - 8019 - 9006 - 9003 politeflonato Grinz - Opaco.

MONTAGGIO con tasselli o su precassa in acciaio 60x15x2 (da ordinare separatamente). Su supporto rigido rivestito in calcio silicato.

= (L.V.M. - 470)

TAGLIAFUOCO VETRATA

IN ALLUMINIO

VETRAL (uso interno)

Essenziali per una efficace protezione antincendio all’interno di edifici residenziali o lavorativi, le vetrate tagliafuoco consentono di coniugare esigenze estetiche e di sicurezza.

Porta vetrata tagliafuoco Vetral in alluminio ad una anta, verniciata Ral 7016, con maniglia in acciaio inox.

TAGLIAFUOCO VETRATA

VETRAL

La porta vetrata tagliafuoco Vetral in alluminio uso interno EI2 30 – EI2 60, EI2 90 – EI2 120 conforme UNI 9723, permette una grande luminosità agli ambienti da proteggere.

Disponibile a una o a due ante, anche con vetrate complesse a parete. Viene sempre costruita su misura.

Fornita con targhetta identificativa e certificato di omologazione secondo la disposizione di legge vigente, conforme alla norma UNI 9723.

Il serramento è realizzato con profilo portante in tubolare di acciaio/alluminio.

Lo spessore del telaio si differenzia a seconda del grado di protezione tagliafuoco.

Il vetro tagliafuoco è composto da lastre float extra chiare con interposto materiale apirico, spessore 23 mm per REI 60, spessore 48 mm per REI 90, spessore 52 mm per REI 120.

Di serie vengono verniciate con finitura speciale a polveri termoindurite nei colori standard RAL 1013, 3000, 5010, 6005, 7016, 7035, 8017, 9006, 9010.

La verniciatura è adeguata per l’uso interno.

Dotata di pesanti cerniere in acciaio a tre ali regolabili, chiudiporta aereo, maniglia antincendio in acciaio inox con cilindro tipo Yale nichelato.

VETRAL F8 • PORTA 1

Chiusura Tagliafuoco in alluminio, conforme alla UNI EN 1634-1 denominata

“VETRAL F8” costituita da:

SERRAMENTO TAGLIAFUOCO VETRATO costituito da telaio portante in tubolare d’acciaio 15/10.

Profili di copertura in estruso di alluminio complanare, lega UNI 6060, Opportunamente trafilati e fissati meccanicamente alla struttura in modo da creare battuta tra telaio fisso e mobile avendo sede di contenimento delle guarnizioni di battuta per fumi freddi e guarnizioni autoespandenti perimetrali per fumi caldi.

TRAVERSO CENTRALE posizionato a 950 mm dal pavimento. Possibilità di avere il serramento senza traverso.

SPESSORE SERRAMENTO: 79 mm (EI2 60) - 74 mm (EI2 30).

VETRO TAGLIAFUOCO, fornito non montato, composto da lastre extra chiare con interposto materiale intumescente. Classe 1B1 - Spessore 25 mm (EI2 60)16 mm (EI2 30)

CERNIERE: numero 2 a tre ali registrabili, fissaggio all’anta e al telaio con perni ed inserti filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza.

Terza cerniera per H.V.M. > di 2400 mm

o L.V.M. > di 1100 mm posizionata alta.

ROSTRI: numero 2.

SERRATURA antincendio corredata da cilindro tre chiavi.

MANIGLIA ANTINCENDIO antinfortunistica, in acciaio inox, ad altezza = 950 mm da pavimento.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA a slitta argento per l’autochiusura dell’anta.

FINITURA SERRAMENTO di serie OX argento/Ral 9010, opzionale RAL Grinzopaco.

MONTAGGIO con tasselli su muratura, su precassa in acciaio 60x15x2 (da ordinare separatamente), su struttura in cartongesso.

= (L.V.M. - 310)

- Sp. 74

= (L.V.M. - 340)

L2 ≥ 425 L1

35)

Chiusura tagliafuoco con struttura d’acciaio coibentata, ed omologata conforme a Chiusura Tagliafuoco in alluminio, conforme alla UNI EN 1634-1 denominata

“VETRAL F8” costituita da:

SERRAMENTO TAGLIAFUOCO VETRATO costituito da telaio portante in tubolare d’acciaio spessore 15/10.

Profili di copertura in estruso di alluminio complanare, lega UNI 6060, Opportunamente trafilati e fissati meccanicamente alla struttura in modo da creare battuta tra telaio fisso e mobile avendo sede di contenimento delle guarnizioni di battuta per fumi freddi e guarnizioni autoespandenti perimetrali per fumi caldi.

TRAVERSO CENTRALE posizionato a 950 mm dal pavimento. Possibilità di avere il serramento senza traverso.

SPESSORE SERRAMENTO 79 mm (EI2 60) - 74 mm (EI2 30).

VETRO TAGLIAFUOCO, fornito non montato, composto da lastre extra chiare con interposto materiale intumescente. Classe 1B1 - Spessore 25 mm (EI2 60)16 mm (EI2 30)

ROSTRI: numero 2 per ogni anta.

CERNIERE: numero 2 a tre ali registrabili per anta, fissaggio all’anta e al telaio con perni ed inserti filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza.

Terza cerniera per H.V.M. > di 2400 mm o L/1 > di 1100 mm posizionata alta.

SERRATURA anticendio corredata da cilindro a tre chiavi.

MANIGLIA ANTINCENDIO antinfortunistica, in acciaio inox, ad altezza (H) = 950 mm da pavimento.

CONTROSERRATURA ANTINCENDIO per comando aste alto/basso inserita all’interno del profilo e pozzetto a pavimento.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA gemellare per l’autochiusura delle ante, con regolatore di chiusura integrato.

FINITURA SERRAMENTO di serie OX argento/Ral 9010, opzionale RAL Grinzopaco.

MONTAGGIO con tasselli su muratura, su precassa in acciaio 60x15x2 (da ordinare separatamente), su struttura in cartongesso.

= (L.V.M. - 450)

= (L.V.M. - 510)

PASSAGGIO ANTA (L.V.M. - 316) 154 L.EST. TELAIO = (L.V.M. - 8)

VETRAL F4 • PORTA 1

Chiusura Tagliafuoco in alluminio, conforme alla UNI EN 1634-1 denominata

“VETRAL F4” costituita da:

SERRAMENTO TAGLIAFUOCO vetrato costruito con telaio portante in tubolare d’acciaio 15/10.

Profili di copertura in estruso di alluminio complanare, lega UNI 6060, Opportunamente trafilati e fissati meccanicamente alla struttura in modo da creare battuta tra telaio fisso e mobile avendo sede di contenimento delle guarnizioni di battuta fumi freddi.

TRAVERSO CENTRALE posizionato ad H 950 mm dal pavimento. Possibilità di eliminare il traverso

SPESSORE SERRAMENTO 104 mm (EI2 120) - 94 mm (EI2 90).

VETRO TAGLIAFUOCO fornito non montato, composto da lastre extra chiare con interposto materiale intumescente. Classe 1B1 - Spessore 50 mm (EI2 120)38 mm (EI2 90)

CERNIERE: numero 3 a tre ali registrabili (terza cerniera in posizione alta), fissaggio all’anta e al telaio con perni filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza.

Quarta cerniera per H.V.M. > di 2300 mm

o L.V.M. > di 1100 mm posizionata bassa

ROSTRI: numero 2.

SERRATURA antincendio in acciaio corredata da cilindro a tre chiavi.

MANIGLIA ANTINCENDIO antinfortunistica, in acciaio inox, ad H = 950 mm da pavimento.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA a slitta argento per l’autochiusura dell’anta.

FINITURA SERRAMENTO di serie OX argento / RAL 9010, opzionale RAL Grinz - opaco.

MONTAGGIO con tasselli o su precassa in acciaio 60x15x2 (da ordinare separatamente).

VETRAL F4 • PORTA 2

con uso di maniglioni

Chiusura Tagliafuoco in alluminio omologata conforme alla UNI EN 1634-1 denominata

“VETRAL F4” costituita da:

SERRAMENTO TAGLIAFUOCO vetrato costruito con telaio portante in tubolare d’acciaio 15/10.

Profili di copertura in estruso di alluminio complanare, lega UNI 6060, Opportunamente trafilati e fissati meccanicamente alla struttura in modo da creare battuta tra telaio fisso e mobile avendo sede di contenimento delle guarnizioni di battuta fumi freddi.

TRAVERSO CENTRALE posizionato ad H 950 mm dal pavimento. Possibilità di eliminare il traverso.

SPESSORE SERRAMENTO 104 mm (EI2120) - 94 mm (EI290).

VETRO TAGLIAFUOCO, fornito non montato, composto da lastre extra chiare con interposto materiale intumescente. Classe 1B1 - Spessore 50 mm (EI2120)38 mm (EI290)

CERNIERE: numero 3 a tre ali registrabili (terza cerniera in posizione alta), fissaggio all’anta e al telaio con perni filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza.

Quarta cerniera per H.V.M. > di 2300 mm

o L/1 > di 1100 mm posizionata bassa

ROSTRI: numero 2 per ogni anta.

SERRATURA antincendio e antinfortunistica in acciaio corredata da cilindro a tre chiavi.

MANIGLIA ANTINCENDIO antinfortunistica, in acciaio inox, ad H = 950 mm da pavimento.

CONTROSERRATURA ANTINCENDIO per comando aste alto/basso inserita all’interno del profilo e pozzetto a pavimento.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA gemellare argento per l’autochiusura delle ante, con regolatore di chiusura integrato.

FINITURA SERRAMENTO di serie OX argento/Ral 9010, opzionale RAL Grinzopaco.

MONTAGGIO con tasselli o su precassa in acciaio 60x15x2 (da ordinare separatamente).

TAGLIAFUOCO VETRATA

IN ALLUMINIO

ALU VETRAL (uso esterno)

Essenziali per una efficace protezione antincendio all’interno di edifici residenziali o lavorativi, le vetrate tagliafuoco consentono di coniugare esigenze estetiche e di sicurezza.

VETRAL

La porta vetrata tagliafuoco Vetral in alluminio uso esteno EI2 30 – EI2 60, EI2 90 – EI2 120 conforme UNI 9723, permette una grande luminosità agli ambienti da proteggere.

Disponibile a una o a due ante, anche con vetrate complesse a parete. Viene sempre costruita su misura.

Fornita con targhetta identificativa e certificato di omologazione secondo la disposizione di legge vigente, conforme alla norma UNI 9723. Il serramento è realizzato con profilo portante in tubolare di acciaio/alluminio.

Lo spessore del telaio si differenzia a seconda del grado di protezione tagliafuoco.

Il vetro tagliafuoco è composto da lastre float extra chiare con interposto materiale apirico, spessore 23 mm per REI 60, spessore 48 mm per REI 90, spessore 52 mm per REI 120.

Di serie vengono verniciate con finitura speciale a polveri termoindurite nei colori standard RAL 1013, 3000, 5010, 6005, 7016, 7035, 8017, 9006, 9010.

La verniciatura è adeguata per l’uso interno.

Dotata di pesanti cerniere in acciaio a tre ali regolabili, chiudiporta aereo, maniglia antincendio in acciaio inox con cilindro tipo Yale nichelato.

ALU VETRAL R1 - PORTA 1 BATTENTE

Opzionale

L. PASSAGGIO TELAIO (LVM - 144) 72

LARGHEZZA VANO MURO = LVM

La vetrata complessa non può essere fornita in soluzione unica, ma mediante l’accoppiamento delle diverse tipologie: apribili, fiancoluce e/o sopraluce.

Chiusura Tagliafuoco in alluminio, conforme alla UNI EN 1634-1 denominata “ALU VETRAL R1” complanare costituita da:

SERRAMENTO TAGLIAFUOCO: profili in estruso di alluminio complanare, lega EN AW6060, opportunamente trafilati. Completati con guarnizioni fumi caldi autoespandenti perimetrali. Possibilitå di avere il serramento senza il traverso centrale

SPESSORE SERRAMENTO: 75 mm.

RIEMPIMENTO: materiale resistente al fuoco a base di silicati e solfati di calcio.

VETRO TAGLIAFUOCO di spessore massimo 47 mm, incamerato di sicurezza fornito non montato, composto da lastre extra chiare con interposto materiale intumescente (EI260 = 41mm -

valore Ug 1,2 K) (EI230 = 32 mm valore Ug 1,2 K)

ROSTRI: numero 2.

CERNIERE: numero 2 a tre ali registrabili, fissaggio all’anta e al telaio con perni filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza.

Terza cerniera in posizione alta per H.V.M. > di 400 mm

o L.V.M. > di 1000 mm. quarta cerniera aggiuntiva per LVM> 1250 mm

SERRATURA corredata da cilindro tre chiavi.

MANIGLIA antinfortunistica, in acciaio inox, ad altezza (H) = 950 mm da pavimento.

TRAVERSO applicabile solo in orizzontale o verticale.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA a slitta per l’autochiusura dell’anta (finitura argento).

FINITURA SERRAMENTO di serie RAL 9010 Liscio - Opaco.

MONTAGGIO con tasselli su muratura, su controtelaio a taglio termico (da ordinare separatamente), su struttura in cartongesso.

SOGLIE MOBILE finitura argento.

(L.V.M.80)

PUSH = (L.V.M. - 280) LEVA = (L.V.M. - 310)

5 138 PASSAGGIO ANTA = (L.V.M. - 215) 67 5 L. ESTERNO TELAIO = (L.V.M. - 10)

ALU VETRAL R2 - PORTA 2 BATTENTI • EI

VANO MURO = L.V.M.

La vetrata complessa non può essere fornita in soluzione unica, ma mediante l’accoppiamento delle diverse tipologie: apribili, fiancoluce e/o sopraluce. * con uso di maniglioni

Opzionale

Chiusura Tagliafuoco in alluminio, conforme alla UNI EN 1634-1 denominata “ALU VETRAL R2” complanare costituita da:

SERRAMENTO TAGLIAFUOCO: profili in estruso di alluminio complanare, lega EN AW6060, opportunamente trafilati. Completati con guarnizioni fumi caldi auto espandenti perimetrali. Possibilitå di avere il serramento senza il traverso centrale

SPESSORE SERRAMENTO: 75 mm.

RIEMPIMENTO: materiale resistente al fuoco a base di silicati e solfati di calcio.

VETRO TAGLIAFUOCO di spessore massimo 47 mm, incamerato di sicurezza fornito non montato, composto da lastre extra chiare con interposto materiale intumescente (EI260 = 41mmvalore Ug 1,2 K) (EI230 = 32 mm valore Ug 1,2 K)

ROSTRI: numero 2 per anta.

CERNIERE: numero 2 a tre ali registrabili, fissaggio all’anta e al telaio con perni filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza.

Terza cerniera in posizione alta per H.V.M. > di 2400 mm o L/1 > di 1000 mm. quarta cerniera aggiuntiva a quota 1000 mm in presenza di traverso.

SERRATURA corredata da cilindro tre chiavi.

MANIGLIA antinfortunistica, in acciaio inox, ad altezza (H) = 950 mm da pavimento.

CONTROSERRATURA ANTINCENDIO per comando aste alto/basso inserita all’interno del profilo e pozzetto a pavimento.

TRAVERSO applicabile solo in orizzontale o verticale.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA gemellare per l’autochiusura delle ante con regolatore di chiusura integrato (finitura argento).

FINITURA SERRAMENTO di serie RAL 9010 Liscio - Opaco.

MONTAGGIO con tasselli su muratura, su controtelaio a taglio termico (da ordinare separatamente), su struttura in cartongesso.

SOGLIE MOBILE finitura argento (da ordinare separatamente).

(L.V.M. - 475)

(L120) PUSH (L.V.M. - 415)

ALTEZZA

ALU

Opzionale

La vetrata complessa non può essere fornita in soluzione unica, ma mediante l’accoppiamento delle diverse tipologie: apribili, fiancoluce e/o sopraluce.

Chiusura Tagliafuoco in alluminio, conforme alla UNI EN 1634-1 denominata “ ALU VETRAL R6/ALU VETRAL F4” complanare costituita da:

SERRAMENTO TAGLIAFUOCO: profili in estruso di alluminio complanare, lega EN AW6060, opportunamente trafilati. Completati con guarnizioni fumi caldi autoespandenti perimetrali. Possibiliå di avere il serramento senza il traverso centrale

SPESSORE SERRAMENTO: 89 mm.

RIEMPIMENTO: materiale resistente al fuoco a base di silicati e solfati di calcio.

VETRO TAGLIAFUOCO di spessore massimo 60 mm, incamerato di sicurezza fornito non montato, composto da lastre extra chiare con interposto materiale intumescente. (EI290 = 48 mm) (EI 2120 = 50 mm fornito con pellicola anti UV)

ROSTRI: numero 2.

CERNIERE: numero 3 a tre ali registrabili (terza cerniera in posizione alta), fissaggio all’anta e al telaio con perni filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza. Quarta cerniera per H.V.M. > di 2300 mm

o L.V.M. > di 1000 mm posizionata:

- con traverso a quota 1000 mm

- senza traverso in posizione bassa.

SERRATURA corredata da cilindro tre chiavi.

MANIGLIA antinfortunistica, in acciaio inox, ad altezza (H) = 950 mm da pavimento.

TRAVERSO applicabile solo in orizzontale o verticale.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA a slitta per l’autochiusura dell’anta (finitura argento).

FINITURA SERRAMENTO di serie RAL 9010 Liscio - Opaco.

MONTAGGIO con tasselli su muratura, su controtelaio a taglio termico (da ordinare separatamente), su struttura in cartongesso.

SOGLIE MOBILE finitura argento, (da ordinare separatamente).

ALU VETRAL R6 - PORTA 2 BATTENTI •

- EI

Chiusura Tagliafuoco in alluminio, conforme alla UNI EN 1634-1 denominata

“ALU VETRAL R6 / ALU VETRAL F4” complanare costituita da:

SERRAMENTO TAGLIAFUOCO: profili in estruso di alluminio complanare, lega EN AW6060, opportunamente trafilati. Completati con guarnizioni fumi caldi autoespandenti perimetrali.

Possibilitå di avere il serramento senza il traverso centrale

SPESSORE SERRAMENTO: 89 mm.

RIEMPIMENTO: materiale resistente al fuoco a base di silicati e solfati di calcio.

VETRO TAGLIAFUOCO di spessore massimo 60 mm, incamerato di sicurezza fornito non montato, composto da lastre extra chiare con interposto materiale intumescente (EI290 = 48 mm) (EI 2120 = 50 mm fornito con pellicola anti UV)

ROSTRI: numero 2 per anta.

CERNIERE: numero 3 a tre ali registrabili (terza cerniera in posizione alta), fissaggio all’anta e al telaio con perni filettati. Lo sblocco dei grani consente la registrazione del gioco luce tra battente e telaio in larghezza ed in altezza.

Quarta cerniera per H.V.M. > di 2300 mm

o L/1 > di 1000 mm posizionata: - con traverso a quota 1000 mm - senza traverso in posizione bassa.

SERRATURA corredata da cilindro tre chiavi.

MANIGLIA antinfortunistica, in acciaio inox, ad altezza (H) = 950 mm da pavimento.

CONTROSERRATURA ANTINCENDIO per comando aste alto/basso inserita all’interno del profilo e pozzetto a pavimento.

TRAVERSO applicabile solo in orizzontale o verticale.

GUARNIZIONE di battuta fumi freddi e autoespandenti perimetrali.

CHIUDIPORTA gemellare per l’autochiusura delle ante con regolatore di chiusura integrato (finitura argento).

FINITURA SERRAMENTO di serie RAL 9010 Liscio - Opaco.

MONTAGGIO con tasselli su muratura, su controtelaio a taglio termico (da ordinare separatamente), su struttura in cartongesso.

SOGLIA FISSA finitura argento

Soglia mobile opzionale ad uso interno

con uso di maniglioni

vetrata complessa non può essere fornita in soluzione unica, ma mediante l’accoppiamento delle diverse tipologie: apribili, fiancoluce e/o sopraluce.

ESEMPI DI VARIE TIPOLOGIE DI PORTE VETRATE VETRAC E VETRAL

Porta ad una anta Porta ad una anta con sopraluce

Porta ad una anta con laterale fisso

Porta ad una anta con laterale e sopraluce fisso

Porta ad una anta con due laterali fissi

Porta ad una anta con due laterali e sopraluce fissi Porta

Porta

sopraluce fissi

TAGLIAFUOCO BLINDATA

PROTEK REI 60

La porta blindata che protegge il garage dall’abitazione, oppure installata in azienda o negli edifici pubblici come protezione dai reparti produttivi.

TAGLIAFUOCO BLINDATA

PROTEK REI 60

TAGLIAFUOCO BLINDATA

PROTEK REI 60

La Porta Tagliafuoco Protek REI 60 protegge efficacemente il garage dall’abitazione, oppure installata in azienda o negli edifici pubblici come protezione dai reparti produttivi agli uffici.

Dimensioni massime 1000 x 2300 mm (foro luce).

Viene fornita con targhetta identificativa e certificato di omologazione secondo la disposizione di legge vigente, conforme alla norma UNI 9723.

Elementi che compongono la porta tagliafuoco blindata Protek.

- Anta formata da lamiera d’acciaio esterna sp. 15/10 di mm ed interna sp. 10/10 di mm, verniciata con vernice antiruggine e protetta da una carenatura in acciaio di colore testa di moro, l’anta viene rinforzata da omega verticali e predisposta al rivestimento interno ed esterno. L’isolamento termico, acustico e ignifugo è ottenuto da una coibentazione tra due omega in lana di roccia, da due pannelli da 10 mm di cartongesso, dalla guarnizione termoespandente sul perimetro dell’anta. Il pannello interno è asportabile per l’ispezione della serratura, grazie agli angolari ferma pannello in legno.

- Telaio e controtelaio in lamiera d’acciaio dello spessore di 25/10 di mm, il controtelaio è completo di distanziali asportabili e di zanche a murare. Il telaio è verniciato con vernici goffrate di colore standard Ral 8019.

- Dispone di 6 punti di chiusura mobili azionati da una chiave tipo Yale ad alta sicurezza e protetta da boccola esterna; la serratura tipo Esety è montata su due piastre: la prima in acciaio con protezione al manganese, la seconda su lamiera d’acciaio Skudo, viene posizionata ad una altezza di un metro dal pavimento e dotata di 3 chiavi.

- Rivestimento interno ed esterno composto da pannelli in truciolare da 7 mm di spessore con impiallacciatura nelle essenze di Mansonia (13), Tanganica (11- 1217), Rovere (14), Noce Nazionale (15), Mogano (10), Ciliegio (25), oppure con pannello truciolare in Tanganica laccato nelle tinte Ral selezionate da Ballan. I rivestimenti sono adeguati per l’uso interno.

- La maniglia interna, pomolo fisso esterno e le guarniture mostrine sono in alluminio con finitura bronzo oppure a richiesta cromo satinato.

- Di serie è dotata di chiudiporta aereo, soglia mobile, visore grandangolare, imballo con cartone ondulato.

Visore grandangolare.

Rostri di sicurezza della serratura.

TAGLIAFUOCO BLINDATA

PROTEK

REI 60

Cerniera robusta e affidabile.

Maniglia cromo satinato

Particolare dei punti di chiusura.

Sezione orizzontale Protek

Pomolo esterno in alluminio cromato.

Sezione verticale Protek

Pomolino cilindro maniglia

Per l’installazione osservare scrupolosamente le istruzioni inserite nel libretto di montaggio:

A - chiudere il vuoto tra telaio e filo intonaco interno con del gesso.

B - la spalletta in muratura esterna dovrà essere fatta a filo telaio.

C - applicare con le viti in dotazione il chiudiporta aereo sul lato interno del battente e regolare l’intensità e velocità di chiusura.

N.B.:

Se non verranno eseguite punti A - B - C, decaderà la certificazione REI. Ballan SpA declina ogni responsabilità.

Serratura

TAGLIAFUOCO BLINDATA

PROTEK REI 60

Rivestimento interno ed esterno composto da pannelli in truciolare da 7 mm di spessore con impiallacciatura nelle essenze di : Mansonia (13), Tanganica (11- 12-17), Rovere (14), Noce Nazionale (15), Mogano (10), Ciliegio (25), oppure con pannello truciolare in Tanganica laccato nelle tinte Ral selezionate da Ballan.

I rivestimenti sono adeguati per l’uso interno

UNA SCELTA DI VALORE

Portoni tagliafuoco marcati CE

Impiegati in diversi locazioni/scenari: navi, ospedali, parcheggi, gallerie stradali, ferroviarie e sottomarine, insediamenti industriali e civili in genere e luoghi ad alta frequentazione pubblica come teatri, cinema, centri commerciali, locali espositivi, enti fiera, ecc. Portoni che dimostrano tutta la loro efficacia in caso di emergenza.

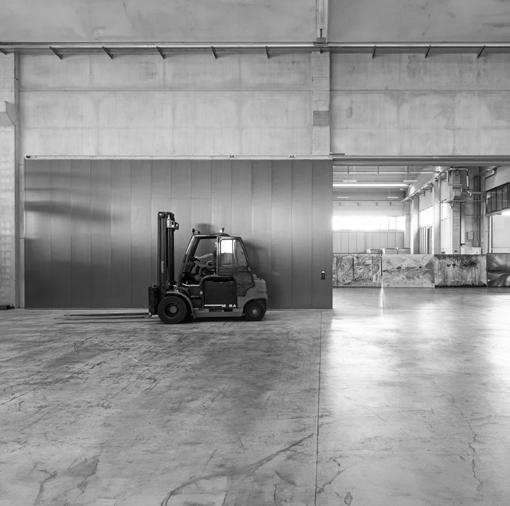

PROSLIDE EI 60 - EI 120

Il portone tagliafuoco Proslide viene utilizzato per per chiudere compartimentazioni commerciali ed industriali, per vani di elevata metratura.

L’ispezionabilità delle parti in movimento agevola notevolmente le operazioni di manutenzione periodica, obbligatoria per legge.

Fornito con certificato a norma di Legge.

Lo scorrimento della porta tagliafuoco è dolce grazie a ruote montate su doppio cuscinetto a sfere.

La chiusura viene comandata da un contrappeso a carico regolabile, comandato normalmente da dispositivo con elettromagnete, il quale deve essere gestito da una centralina tagliafuoco.

Guide di scorrimento:

Guida a scorrimento orizzontale strutturale polifunzionale(brevettata), realizzata in continuo in profilato di acciaio ad alto resistenziale tipo zincato lucido con cremagliera incorporata.

La guida, realizzata a misura, è predisposta e preforata per il fissaggio all’elemento di sostegno mediante tasselli (tasselli non compresi). Dove le dimensioni impongono un frazionamento della guida essa è predisposta con giunzioni ad innesto.

Copertura frontale della guida di scorrimento con carter in lamiera preverniciata RAL 7035

Guida puntuale (con una combinazione/set di cuscinetti) posizionata a terra oltre luce di passaggio sempre in dotazione.

Guida a terra lineare compresa, prevista oltre LN 4900 mm (lunghezza della guida ridotta a 1500 mm).

Sistema di sospensione - VETTORE

Sistema in episteme di sospensione e scorrimento aereo FIRE AND SMOKE BARRIER (brevettato) composto da elemento continuo profilato con carico vettoriale a carelli solidali, bilanciati, flexoscillanti e millesimati per la distribuzione uniforme del carico. Per ogni pannello modulare sono previsti carrelli a doppia pista di scorrimernto.

Anta

Realizzata con pannelli modulari a misura assemblati attraverso giunti complanari maschio/femmina (brevettati) e fissati su ambo i lati a mezzo viti a vista (le viti sono comprese nella fornitura).

Struttura superiore d’irrigidimento all’anta coniugata al vettore e struttura d’irrigidimento inferiore in lamiera d’acciaio profilata. Lamiera di rivestimento sulle due facce esterne a deformabilità programmata opportunamente sagomata. Pacco coibente interno continuo, anche nelle grandi dimensioni (brevettato) resistente ad alte temperature. Sovrapposizioni e ingombri dinamici a seconda delle dimensioni dello scorrevole, in ottemperanza alla norma.

Maniglie

Ad incasso su entrambi i lati di ogni anta , posizionata a rientrare in funzione del dinamismo delle sovrapposizioni.

Labirinti antifumo

In lamiera d’acciaio pressopiegati e preforati per il fissaggio mezzo viti prefissate. I labirinti lato muro sono completati con lastra coibente e finiti con guarnizioni termoespandente .

Guarnizione termoespandente

Poste su tutti i labirinti e tra i pannelli.

Sistemi di sicurezza antifortunistici

Dispositivo idraulico (brevettato) di controllo della velocità, ammortizzatore fine corsa, ammortizza e accompagna l’anta nell’ultimo tratto di chiusura, a passo lento e corto che agisce in sinergia alla guida di scorrimento per mezzo dell’accoppiamento con la cremagliera garantendo un imprescindibile sicurezza in fase di chiusura dell’anta con una chiusura dolce e delicata. Dispositivo salvavita.

Funzionamento (sistema di ritegno in apertura)

Di serie con elettromagnete come da dichiarazione DoP

Contrappesi

Chiusura con contrappeso protetto da carter in lamiera preverniciata RAL 7035 nelle varie versoni.

• Anteriore

• Anteriore disassato

• Lato opposto

• Lato opposto disassato

• Fissato sull’anta SOLIDALE

Porta pedonale (opzionale)

Applicazioni

• Su parete in muratura piena e portante o cemento armato.

• Su trave o struttura coibentata e rivestita con cartongesso.

Finitura

Le scorrevoli sono realizzate in lamiera zincata e rifinite con una verniciatura ecologica di base, di tipo industriale, con resine epossidiche di altissima qualità, che garantiscono protezione contro la corrosione da un vasto spettro di agenti aggressivi, acidi e non, in ambienti non direttamente esposti all’atmosfera naturale esterna.

Colore standard RAL 7035. Su ordinazione è disponibile un’ampia gamma RAL. esecuzione in acciaio INOX AISI 304 0 316

(escluso guida di scorrimento, guida puntuale a pavimento e accesssori)

Documentazione a corredo (Marcatura CE)

Composta da:

• Dichiarazione prestazione DoP

• Dichiarazione conformità direttiva macchine

• Manuale di installazione, uso e manutenzione

• Istruzione di posa in opera

Peso e spessore ANTA EI 60

Peso nominale medio 47 Kg/mq spessore nominale 100 mm

Campo di applicazione EI 60 con marcatura CE

Proslide 1 anta EI60 Proslide 2 ante EI60

Dimensioni in diminuzione illimitata illimitata

Le misure espresse in mm

Per LN inferiori chiedere fattibilità. In caso di altezza HN inferiore alle misure sopraelencate si riduce l’H della porta pedonale (HNp)

Scorrevole modulare EN FF - CE - EI 60 1-2 ANTE

VERSIONE CONTRAPPESO ANTERIORE - MARCATO CE - CONFORME EN 16034 - EN 13241

USO INTERNO

VERSIONE CONTRAPPESO LATO OPPOSTO - MARCATO CE - CONFORME EN 16034 EN 13241

USO

USO INTERNO

LN Ingombro lato battuta A Ingombro lato di apertura B fino a 2700 mm 120 mm LN + 330 mm

2701 fino 4900 mm 150 mm LN + 380 mm 4901 fino 8000 mm 220 mm LN + 520 mm 2

VERSIONE

CONTRAPPESO NORMALE 1-2 ANTE - MARCATO CE - CONFORME EN 16034 - EN 13241

USO INTERNO

LN Ingombro lato di apertura B fino a 2700 mm 1/2 LN + 390 mm

2701 fino 4900 mm 1/2 LN + 420 mm 4901 fino 8000 mm 1/2 LN + 490 mm 2 1

Scheda tecnica - Portone tagliafuoco scorrevole Proslide EI 120 a 1 - 2 ante

Guide di scorrimento

Guida a scorrimento orizzontale strutturale polifunzionale(brevettata), realizzata in continuo in profilato di acciaio ad alto resistenziale tipo zincato lucido con cremagliera incorporata.

La guida, realizzata a misura, è predisposta e preforata per il fissaggio all’elemento di sostegno mediante tasselli (tasselli non compresi).

Dove le dimensioni impongono un frazionamento della guida essa è predisposta con giunzioni ad innesto.

Copertura frontale della guida di scorrimento con carter in lamiera preverniciata RAL 7035

Guida puntuale (con una combinazione/set di cuscinetti) posizionata a terra oltre luce di passaggio sempre in dotazione.

Giuda a terra lineare compresa, prevista oltre LN 4900 mm (lunghezza della guida ridotta a 1500 mm).

Sistema di sospensione- VETTORE

Sistema in episteme di sospensione e scorrimento aereo FIRE AND SMOKE BARRIER (brevettato) composto da elemento continuo profilato con carico vettoriale a carelli solidali, bilanciati, flexoscillanti e millesimati per la distribuzione uniforme del carico.

Per ogni pannello modulare sono previsti carrelli a doppia pista di scorrimernto.

Anta

Realizzata con pannelli modulari a misura assemblati attraverso giunti complanari maschio/femmina (brevettati)e fissati su ambo i lati a mezzo viti a vista (le viti sono comprese nella fornitura).

Strttura superiore d’irrigimento all’anta coniugata al vettore e struttura d’irrigimento inferiore in lamiera d’acciaio profilata. Lamiera di rivestimento sulle due facce esterne a deformabilità programmata opportunamente sagomata.

Pacco coibente interno continuo, anche nelle grandi dimensioni (brevettato) resistente ad alte temperature. Sovrapposizioni e ingombri dinamici a seconda della dimensioni dello scorrevole, in ottemperanza alla norma.

Maniglie

Ad incasso su entrambi i lati di ogni anta , posizionata a rientrare in funzione del dinamismo delle sovrapposizioni.

Labirinti antifumo

In lamiera d’acciaio pressopiegati e preforati per il fissaggio mezzo viti prefissate. I labirinti lato muro sono completati con lastra coibente e finiti con guarnizioni termoespandente.

Guarnizione termoespandente

Poste su tutti i labirinti e tra i pannelli.

Sistemi di sicurezza antifortunistici

Ad incasso su entrambi i lati di ogni anta , posizionata a rientrare in funzione del dinamismo delle sovrapposizioni.

Dispositivo idraulico (brevettato) di controllo della velocità, ammortizzatore fine corsa, ammortizza e accompagna l’anta nell’ultimo tratto di chiusura,a passo lento e corto, che agisce in sinergia alla guida di scorrimento per mezzo dell’accoppiamento con la cremagliera garantendo un imprescindibile sicurezza in fase di chiusura dell’anta con una chiusura dolce e delicata. Dispositivo salvavita.

Funzionamento (sistema di ritegno in apertura)

Di serie con elettromagnete come da dichiarazione DoP Contrappesi

Chiusura con contrappeso protetto da carter in lamiera preverniciata RAL 7035 nelle varie versoni.

• Anteriore

• Anteriore disassato

• Lato opposto

• Lato opposto disassato

• Fissato sull’anta SOLIDALE

Porta pedonale (opzionale)

Applicazioni

• Su parete in muratura piena e portante o cemento armato.

• Su trave o struttura coibentata e rivestita con cartongesso.

Finitura

Le scorrevoli sono realizzate in lamiera zincata e rifinite con una verniciatura ecologica di base, di tipo industriale, con resine epossidiche di altissima qualità, che garantiscono protezione contro la corrosione da un vasto spettro di agenti aggressivi acidi e non, in ambienti non direttamente esposti all’atmosfera naturale esterna. Colore standard RAL 7035. Su ordinazione è disponibile un’ampia gamma RAL.

esecuzione in acciaio INOX AISI 304 0 316 (escluso guida di scorrimento, guida puntuale a pavimento e accesssori)

Documentazione a corredo (Marcatura CE)

Composta da:

• Dichiarazione prestazione DoP

• Dichiarazione conformità direttiva macchine

• Manuale di installazione, uso e manutenzione istruzione di posa in opera

Peso e spessore ANTA EI 120

• Peso nominale medio 51 Kg/mq

• spessore nominale 120 mm

Campo di applicazione EI 120 con marcatura CE

Le misure espresse in mm

Per LN inferiori chiedere fattibilità. In caso di altezza HN inferiore alle misure sopraelencate si riduce l’H della porta pedonale (HNp)

Scorrevole modulare EN FF - CE - EI 120 1-2 ANTE

VERSIONE CONTRAPPESO ANTERIORE - MARCATO CE - CONFORME EN 16034 - EN 13241

VERSIONE CONTRAPPESO LATO OPPOSTO - MARCATO CE - CONFORME EN 16034 - EN 13241

USO INTERNO

a 2700 mm 120 mm LN + 330 mm

fino 4900 mm 150 mm LN + 380 mm

fino 8000 mm 270 mm LN + 620 mm 2

VERSIONE CONTRAPPESO NORMALE A 2 ANTE - MARCATO CE - CONFORME EN 16034 - EN 13241

USO INTERNO

Scorrevole modulare EN FF - CE- EI 120 1-2 ANTE

VERSIONE CONTRAPPESO SOLIDALE A 2 ANTE - MARCATO CE - CONFORME EN 16034 - EN 13241

USO INTERNO

LN Ingombro lato di apertura A/B

fino a 2700 mm 1/2 LN + 250 mm

2701 fino 4900 mm 1/2 LN + 280 mm

4901 fino 5600 mm 1/2 LN + 400 mm 2 1

PROSAL

UNA SCELTA DI VALORE

Portoni tagliafuoco marcati CE

Impiegati in diversi locazioni/scenari: navi, ospedali, parcheggi, gallerie stradali, ferroviarie e sottomarine, insediamenti industriali e civili in genere e luoghi ad alta frequentazione pubblica come teatri, cinema, centri commerciali, locali espositivi, enti fiera, ecc.Portoni che dimostrano tutta la loro efficacia in caso di emergenza.

PROSAL EI 120

ll portone tagliafuoco saliscendi Prosal viene utilizzato per chiudere compartimentazioni commerciali ed industriali.

Spesso viene utilizzato per dividere il foro (passavivande ) tra la cucina e la sala da pranzo oppure tra la cucina e la sala mensa.

Fornito con certificato a norma di legge.

La chiusura viene comandata da un contrappeso a carico regolabile, comandato normalmente da dispositivo con elettromagnete il quale deve essere gestito da una centralina tagliafuoco.

Scheda tecnica - Portone tagliafuoco saliscendi Prosal EI 120

Caratteristiche tecniche

Guide di scorrimento

Scorrimento su guide laterali e controscivoli parafiamma antifrizione.

Anta per portoni saliscendi di piccole dimensioni

Realizzata in un unico pannello con lamiera sulle due facce esterne a deformabilità programmata. Nuovo pacco coibente interno, resistente ad alte temperature. Il portone viene fornito già completamente assemblato predisposto per essere tassellato sulla parete.

Anta per portoni saliscendi di grandi dimensioni

Realizzata con pannelli modulari a misura assemblati attraverso giunti complanari maschio/femmina (brevettati) e fissati su ambo i lati a mezzo di viti a vista (le viti sono comprese nella fornitura). Lamiera sulle due facce esterne a deformabilità programmata. Nuovo pacco coibente interno resistente ad alte temperature.

La sequenza di assemblaggio è guidata e facilitata grazie alla predisposizione completa di tutti i particolari (vidimata puntualmente in fabbrica) alla progressione numerica riportata su pannelli a vantaggio della buona riuscita e dei tempi di posa d’opera.

Maniglie

Ad incasso su entrambi i lati dell’ anta, poste sul lato inferiore dell’anta.

Labirinti antifumo

Labirinti fissi in lamiera d’acciaio pressopiegata.

Guarnizione termoespandente

Poste su tutti i labirinti.

Contrappesi

Contrappesi di equilibratura tarabili.

Funzionamento (sistema di ritegno in apertura)

Di serie con elettromagnete come da dichiarazione DoP.

Applicazioni

• Su parete in muratura piena e portante o cemento armato

• A finestra

• Su struttura metallica portante coibentata e protetta.

Finitura

Le porte sono realizzate in lamiera zincata e rifinite con una verniciatura ecologica di base, di tipo industriale, con reisne epossidiche di altissima qualità, che garantiscono protezione contro la corrosione da un vasto spettro di agenti aggressivi, acidi e non, in ambienti non direttamente esposti all’atmosfera naturale esterna. Colore standard RAL 7035. Su ordinazione è disponibile un’ampia gamma RAL . Esecuzione in acciaio INOX AISI 304 o 316 (eslusi accessori)

Targhetta identificativa

Applicata sulla maniglia a conchiglia con apposito marchio CE e con CARD in policromia personalizzata con dati di identificazione.

Documentazione a corredo (Marcatura CE)

Composta da:

• Dichiarazione di prestazione DoP

• Dichiarazione di conformità direttiva macchine

• Manuale di installazione, uso e manutenzione

• Istruzione di posa in opera

Peso e spessore ANTA

Peso nominale medio 51 Kg/mq spessore nominale 100 mm

Campo di applicazione EI 120 con marcatura CE

Prosal EI120 LN HN

Dimensioni massime 4350mm 4200mm

Area massima 13,27 mq

Dimensioni in diminuzione illimitata

VERSIONE

Applicazione su muratura Applicazione a finestra Esempio di struttura portante in tubolare d’acciaio 100x250 mm coibentato con lana di roccia (densità 120Kg/m³) e rivestito con lastre di cartongesso da 12,5 mm (lastre a carico del cliente).

PROGIR

UNA SCELTA DI VALORE

Portoni tagliafuoco marcati CE Impiegati in diversi locazioni/scenari: navi, ospedali, parcheggi, gallerie stradali, ferroviarie e sottomarine, insediamenti industriali e civili in genere e luoghi ad alta frequentazione pubblica come teatri, cinema, centri commerciali, locali espositivi, enti fiera, ecc.Portoni che dimostrano tutta la loro efficacia in caso di emergenza.

TAGLIAFUOCO GIREVOLE

PROGIR EI 120 EI 60

Il portone tagliafuoco Progir viene utilizzato per chiudere compartimentazioni commerciali ed industriali per vani di elevata metratura.

L’ispezionabilità delle parti in movimento agevola notevolmente le operazioni di manutenzione periodica, obbligatoria per legge. Fornito con certificato a norma di legge.

La chiusura delle ante viene comandata da cerniere a molla e chiudiporta . Vengono comandate anche da elettromagneti le quali debbono essere gestite da una centralina tagliafuoco.

Scheda tecnica - Portone tagliafuoco girevole Progir apribile EI 60 1 - 2 ante

Caratteristiche tecniche

Telaio

Combinazione di coppia di profilati in lamiera a misura atta a supportare importanti carichi radiali e predisposti per il fissaggio a mezzo tasselli (non compresi) alla struttura portante in muratura o struttura metallica coibentata e protetta.

Anta

Anta monoblocco realizzata in pannellature pressopiegate in lamiera d’acciaio zincata a deformabilità programmata accoppiate meccanicamente, ove la dimensione lo richieda, senza battuta inferiore. Nuovo pacco coibente interno (brevettato) resistente ad alte temperature.

Guarnizione termoespandente

Poste sui lati verticali del telaio, sulle testate inferiori e superiori delle ante e in corrispondenza della battuta centrale.

Maniglia

Maniglia in conformazione antifortunistica in acciaio INOX a doppia leva con molla di richiamo. Altezza maniglia = 1050 mm

Serratura

Anta principale (mobile) con serratura completa di cilindro passante. Anta secondaria (fissa) con serratura tipo”self-stop per autobloccaggio superiore dell’anta.

Funzionamento (autochiusura)

Richiusura a mezzo chiudiporta di grandi dimensioni di tipo idraulico, regolazione dello sforzo di apertura, delle velocità di chiusura e dello scatto finale. Per dimensioni maggiori, cerniera a molla RETURN SPRING supplementare di adeguata potenza a rafforzamento del chiudiporta. La richiusura automatica, per mezzo dei dispositivi sopraccitati, è garantita per un’apertura massima di 179°.

Cerniere (brevettate)

2 per ogni anta (a seconda delle dimensioni della porta anche 3/ anta), rettificate per supportare carichi radiali di grande entità.

Accessori obbligatori per ogni anta

• 1 Chiudiporta e 1 cerniera a molla RETURN SPRING per grandi dimensioni.

• 1 Regolare di chiusura per la corretta sequenza delle ante per portone e due ante.

Applicazioni

• Su parete in muratura piena e portante o cemento armato.

• Su trave o struttura coibentata e rivestita con cartongesso.

Finitura

Le porte sono realizzate in lamiera zincata e rifinite con una verniciatura ecologica di base, di tipo industriale, con resine epossidiche di altissima qualità, che garantiscono protezione contro la corrosione da un vasto spettro di agenti aggressivi, acidi e non,in ambienti non direttamente esposti all’atmosfera naturale esterna. Colore standard RAL 7035. Su ordinazione è disponibile un’ampia gamma RAL.

Novità

Esecuzione in acciaio INOX AISI 304 o 316 (esclusi accessori interni ai carter: cerniere, molla bobina,ecc.)

Targhetta identificativa

Applicata sulla cerniera con apposito marchio CE e con CARD in policromia personalizzata con dati di identificazione.

Documentazione a corredo (Marcatura CE)

Composta da:

• Dichiarazione prestazione DoP

• Dichiarazione conformità direttiva macchine

• Manuale di installazione, uso e manutenzione

• istruzione di posa in opera

Peso e spessore ANTA EI 60

• Peso nominale medio 51 Kg/mq di foro muro

• Spessore nominale 100 mm

• Peso nominale medio 56 kg/mq di foro muro

Campo di applicazione EI 60 con marcatura CE

VERSIONE A 1 ANTA - MARCATO CE - CONFORME EN 16034 - EN 13241 USO INTERNO

Disponibile anche in versione INOX

VERSIONE A 2 ANTE - MARCATO CE - CONFORME EN 16034 - EN 13241 USO INTERNO

Disponibile anche in versione INOX

Scheda tecnica - Portone tagliagfuoco girevole Progir apribile EI 120 a 1 - 2 ante

Caratteristiche tecniche

Telaio

Combinazione di coppia di profilati in lamiera a misura atta supportare importanti carichi radiali e predisposti per il fissaggio a mezzo tasselli (non compresi) alla struttura portante in muratura o struttura matallica coibentata e protetta.

Anta

Anta monoblocco realizzata in pannellature pressopiegate in lamiera d’acciaio zincata a deformabilità programmata accoppiate meccanicamente, ove la dimensione lo rchieda, senza battuta inferiore. Nuovo pacco coibente interno (brevettato) resistente ad alte temperature.

Guarnizione termoespandente

Poste sui lati verticali del telaio, sulle testate inferiori e superiori delle ante e in corrispondenza della battuta centrale.

Maniglia

Maniglia in conformazione antifortunistica in acciaio INOX a doppia leva con molla di richiamo. Altezza maniglia = 1050 mm

Serratura

Anta principale (mobile) con serratura completa di cilindro passante. Anta secondaria (fissa) con serratura tipo”self-stop per autobloccaggio superiore dell’anta.

Funzionamento (autochiusura)

Richiusura a mezzo chiudiporta di grandi dimensioni di tipo idraulico, regolazione dello sforzo di apertura, delle velocità di chiusura e dello scatto finale. Per dimensioni maggiori, cerniera a molla RETURN SPRING supplementare di adeguata potenza a rafforzamento del chiudiporta. La richiusura automatica, per mezzo dei dispositivi sopraccitati, è garantita per un’apertura massima di 179°.

Cerniere

(brevettate)

2 per ogni anta (a seconda delle dimensioni della porta anche 3/ anta), rettificate per supportare carichi radiali di grande entità.

Accessori obbligatori per ogni anta

• 1 Chiudiporta e 1 cerniera a molla RETURN SPRING per grandi dimensioni.

• 1 Regolare di chiusura per la corretta sequenza delle ante per portone e due ante.

Applicazioni

• Su parete in muratura piena e portante o cemento armato.

• Su trave o struttura coibentata e rivestita con cartongesso.

Finitura

Le porte sono realizzate in lamiera zincata e rifinite con una verniciatura ecologica di base, di tipo industriale, con resine epossidiche di altissima qualità, che garantiscono protezione contro la corrosione da un vasto spettro di agenti aggressivi, acidi e non, in ambienti non direttamente esposti all’atmosfera naturale esterna. Colore standard RAL 7035. Su ordinazione è disponibile un’ampia gamma RAL .

Novità

Esecuzione in acciaio INOX AISI 304 o 316 (esclusi accessori interni ai carter: cerniere, molla bobina,ecc.)

Targhetta identificativa

Applicata sulla cerniera con apposito marchio CE e con CARD in policromia personalizzata con dati di identificazione.

Documentazione a corredo (Marcatura CE)

Composta da:

• Dichiarazione prestazione DoP

• Dichiarazione conformità direttiva macchine

• Manuale di installazione, uso e manutenzione

• istruzione di posa in opera

Peso e spessore ANTA EI 120

• Peso nominale medio 56 kg/mq di foro muro

• Spessore nominale 120 mm

Campo di applicazione EI

TAGLIAFUOCO GIREVOLE PROGIR

VERSIONE A 1 ANTA - MARCATO CE - CONFORME EN 16034 - EN 13241 USO INTERNO

Disponibile anche in versione INOX

VERSIONE A 2 ANTE - MARCATO CE - CONFORME EN 16034 - EN 13241 USO INTERNO

Disponibile anche in versione INOX

T AGLIAFUOCO GIREVOLE

PROGIR

Per i portoni tagliafuoco girevoli Progir, Ballan propone una serie di accessori opzionali, che le arricchiscono di personalità e funzione.

DI EMERGENZA

Maniglioni antipanico

Disponibili diversi maniglioni antipanico per uscite d’emergenza, realizzati in plastica nera, e acciaio INOX satinato

Maniglione

Maniglione Exus disponibile anche in acciaio INOX satinato

antipanico TWIST ed EXUS, con barra in allumnio e carter in plasica nera.

Maniglione antipanico SLASH con barra orizzontale in alluminio anodizzato e carter in plastica nera. Disponibile anche in acciaio INOX satinato

Ampia gamma Ral

Le porte sono realizzate in lamiera zincata e rifinite con una verniciatura ecologica di base, di tipo industriale, con resine epossidiche di altissima qualità, che garantiscono protezione contro la corrosione da un vasto spettro di agenti aggressivi, acidi e non, in ambienti non direttamente esposti all’atmosfera naturale esterna.

Colore standard RAL 7035. Su ordinazione è disponibile un’ampia gamma RAL.
