Bajío Sustentable SISTEMA FOTOVOLTAICO 0.93 KW
PROYECTO: Abts. Que Sabroso
Fray Daniel Hernandez #604, San Pedro de los Hernandez, León, Gto.
ATENCIÓN: Josue Ángel Ríos
INFORMACIÓN IMPORTANTE:
Bajío Sustentable no acepta responsabilidad por daño al personal operativo si no se apegó a las instrucciones, sugerencias y advertencias enlistadas en este Paradocumento.reposición de refacciones y componentes favor de referirse al listado de componentes incluido en este documento.
El mantenimiento y limpieza de los módulos a intervalos regulares o conforme a las inspecciones periódicas realizadas garantiza una producción y operación óptima del Estesistema.manual debe estar disponible al personal encargado d el mantenimiento y servicio de la planta, por lo cual debe resguardarse en un lugar asignado para tal fin, que permita su consulta en cualquier momento que sea requerida.
DIAGRAMAFICHASRECIBOSDIMENSIONAMIENTOPROPUESTAFOTOGRAFÍAS.MANTENIMIENTOINFORMACIÓNINSTRDESCRIPCIONCONTENIDOBREVEDELSISTEMA.UCCIONESDESEGURIDAD.TECNICA.YSERVICIODELSISTEMA.ECONOMICACFETECNICASUNIFILAR
El generador fotovoltaico instalado por el personal de Bajío Sustentable, cuenta con una capacidad instalada de 0.93 kwp, generada por 2 módulos de 465 watts y un peso unitario de 25 kg cada uno, marca Solartec, modelo S144MC / 465.
La planta genera anualmente 1,651.9 Kw/h promedio en condiciones adecuadas de Elgeneración.cableado utilizado para la conexión de los módulos del lado DC es cable solar, de calibre 10 de sección transversal conductor de cobre con estaño plata fino IEC 60228 clase 5 con pared de aislamiento con estructura molecular entre cruzada de Polyolefina, libre de halógenos resistente contra ra yos UV, agua, ozono, productos químicos, sal y agentes atmosféricos, además de cable verde calibre 8 AWG para la protección de tierra física.
El cable de luz principal lado AC es calibre 10 AWG en color negro para línea y blanco para neutro de cobre electrolítico con 99.9% de pureza temple suave, cable de energía THW LS/THHW LS 600V, aislamiento de cloruro de Polivinilo, anti flama,
CONTRATOS DE

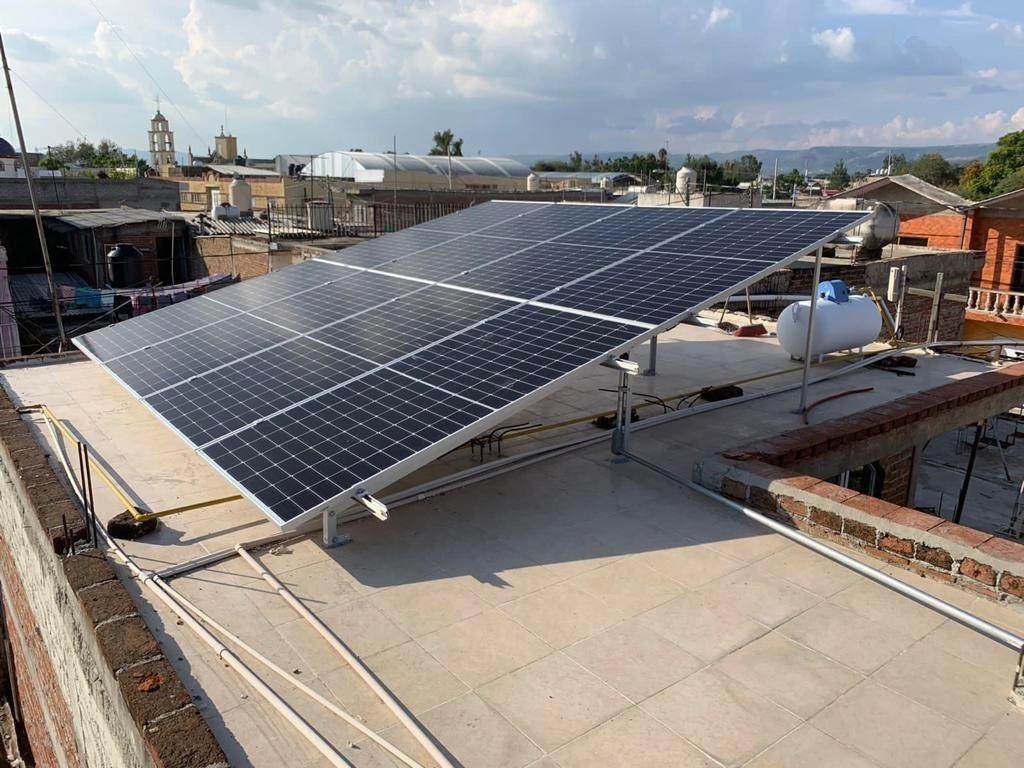

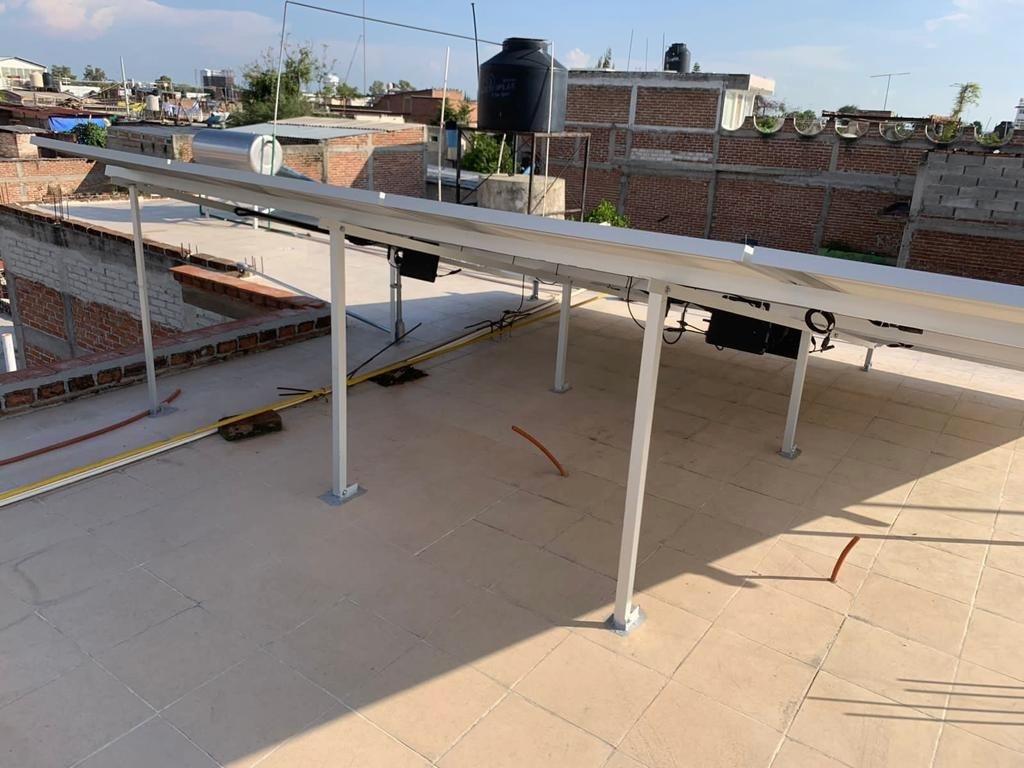

Los módulos van montados sobre el techo de la casa mediante soportes, bases de anclaje diseñados exclusivamente por Bajio Sustentable para este proyecto, la marca del sistema de montaje es Bajío Solar en rieles y clamps hechos en aluminio, el material de la estructura bas e es aluminio. Toda la tornillería usada está hecha de acero inoxidable de material A2, los componentes de la soportaría del sistema es de diseño y uso exclusivo para montaje de sistemas fotovoltaicos.
Inversor Hoymiles HMS-800-2T-LV, con 1 cadenaa 2 módulos fotovoltaicos S144MC / 465.
El peso total del sistema de montaje más los módulos e s de 50 kg, en un área de 17.472 m2 de superficie, lo que da como resultado una carga distribuida de 2.86 kg/m2 sin factor de carga sísmica, considerando un factor de carga sísmica de 1.4 tenemos una carga distribuida de 6.1 kg/m2
La planta generadora está administrada por 1 MICROINVERSOR de marca Hoymiles, modelo HMS-800-2T-LV el cual está conectado de la siguiente manera.
DESCRIPCIÓNINTERCONEXIONDELAPLANTA
INFORMACION GENERAL.
desconectarse los módulos bajo carga, antes de realizar cualquier reparación directa de los módulos deberá abrir el circuito eléctrico por medio de la desconexión al inversor.
Aun desconectados los módulos siguen generando energía por lo que se debe tener precaución por la presencia de radiación solar, en caso que deban manejarse los módulos puede utilizarse una manta para cubrir los módulos para disminuir la carga generada por los mismos. Dichos trabajos se recomiendan ser realizados en las primeras horas de la mañana o por las noches.
la cubierta está diseñada para soportar temperaturas máximas de operación de hasta INSTRUCCIONES90°c.
Es responsabilidad del usuario final el impedir el acceso a toda persona NO capacitada al área de operación.
El sistema fotovoltaico es un conjunto de generación de energía eléctrica, el cual debe ser operado únicamente por personal capacitado y con conocimientos de los equipos instalados y generalidades de operación.
Ninguna persona no capacitada debe operar los equipos bajo ninguna Jamáscircunstancia.deben
DE SEGURIDAD
Cualquier falla detectada en el generado r se notificara de inmediato al personal responsable de Bajío Sustentable Al teléfono (477)2458821, para ser asistido por personal capacitado.
PARA REALIZACION DE TRABAJOS DE LIMPIEZA Y MANTENIMIENTO.
El sistema presenta diversas ramificaciones de cableado a nivel de piso, por lo que el personal debe tener cuidado de no pisar, golpear o jalar los cables con cualquier parte del cuerpo o equipo de trabajo. Existe riesgo potencial de descarga eléctrica por daño de cableado.
Las herramientas de trabajo para servicio, mantenimiento y/o re paración de los equipos deben ser exclusivamente para trabajos eléctricos.
Se recomienda el uso de gorra con visera para proteger al trabajador de la exposición prolongada a la radiación solar.
Para cualquier trabajo la herramienta debe ser la adecua da al trabajo a realizar, cumplir con las medidas de las piezas o elementos a retirar, reparar, reemplazar, Todaetc.
Uso de zapatos dieléctricos.
UNIFORME DE TRABAJO.
Protección de manos con guantes para uso eléctrico.
HERRAMIENTAS DE TRABAJO
herramienta debe estar en condiciones óptimas de operación, con movimiento libre de sus piezas, contar con todos sus elementos, con desgas te máximo que no interfiera con su función, limpieza adecuada y lubricación requerida, así como seguir
Los sistemas fotovoltaicos son libres de partes mec ánicas en movimiento, sin embargo se recomienda evitar el uso de relojes y joyería para el personal operativo. Son silenciosos, y NO se requiere de protección auditiva.
Toda herramienta que presente daño en su aislamiento debe ser desechada, jamás reparada con cinta de aislar u otro material.
Se recomienda usar protección para los ojos con lentes oscuros para trabajos bajo luz natural muy brillante.
Ropa de algodón, se recomienda el uso de manga larga para evitar quemaduras y riesgo de cáncer en la piel por la radiación solar, evitar el uso de telas sintéticas.
EFICIENCIA DEL INVERSOR: 98.2%
MODULOS TOTALES: 2
PESO DE ESTRUCTURA, CABLEADO Y ACCESORIOS: 38 Kg
SUPERFICIE TOTAL DE ARREGLO: 17.472 m2
TECNICA
con las recomendaciones específicas del fabricante para su cuidado, almacenamiento y INFORMACIONmantenimiento.
GENERADOR FOTOVOLTAICO. (DATOS C ON 1000 W/M2).
TOTAL DE MICROINVERSORES: 2
PESO TOTAL DE LOS MODULOS: 50 kg aprox (Sin Soportería)
PESO TOTAL DE LOS MICROINVERSORES: 6.2 kg
RENDIMIENTO DE ENERGIA ANUAL: 1,651.9 Kw/h
MODULOS TIPO: S144MC / 465.
POTENCIA MAX. CC DEL INVERSOR: 540 w
APROVECHAMIENTO DE ENERGIA: 100%
MICROINVERSORES: Hoymiles HMS-800-2T-LV
Nota: Para mayor información referir a la ficha técnica del fabricante incluida en este documento.
CORRIENTE MAXIMA DE ENTRADA (DC): 13.3 A
FRECUENCIA DE OPERACIÓN: 65 Hz
CORRIENTE DE CORTO CIRCUITO: 10.94 A
TENSION NOMINAL: 50.86 V
POTENCIA NOMINAL: 465 W
DIMENSIONES: 2115mm x 1048mm x 40mm PESO: 25 kg
CAPACIDAD MAXIMA DE ENTRADA (DC): 540 W
POTENCIA NOMINAL (AC): 800 w
CORRIENTE NOMINAL: 11.64 A
Nota: Para mayor información referir a la ficha del fabricante incluida en este documento.
DATOS TENICOS DE MODULOS: MÓDULOS: S144MC / 465.
VOLTAJE MAXIMO DE ENTRADA (DC): 65 V
TENSION EN CIRCUITO ABIERTO: 10.94 A
DATOS TECNICOS DE INVERSORES: INVERSOR: Hoymiles HMS-800-2T-LV
Si se utilizan trapos estos igualmente deben ser de fibras de algodón.
No se recomienda el uso de agentes espumantes, solventes o líquidos corrosivos que puedan dañar la superficie de cristal.
Los elementos del sistema son robustos y prácticamente libres de fallas, su mantenimiento es periódico y básicamente consta de la limpieza de los equipos (módulos e inversores).
Utilizar solo paños de hilos de algodón de ser necesario para ayudar en la remoción del polvo u otros agentes.
La limpieza dependerá de las inspecciones periódicas (se recomienda sean semanales) para verificar el estado de limpieza que guarden los módulos.
LIMPIEZA DE MODULOS.
La limpieza de forma manual debe realizarse a chorro de agua, nunca con agua a presión, ello puede dañar el ca bleado de la instalación u otros componentes.
La limpieza siempre debe realizarse en las primeras horas de la mañana o en la noche cuando los módulos se encuentren fríos y evitar el choque térmico en el vidrio de los módulos. La limpieza debe realizarse a una temperatura máxima de 20°C en la superficie d e los módulos.
MANTENIMIENTO Y SERVICIO DE LA PLANTA
Suele ser suficiente con la limpieza que realiza la propia lluvia. En cualquier caso la capa de polvo que se pueda colocar sobre la superficie no afecta prácticament e el rendimiento de los paneles sin embargo para mantener en condiciones óptimas de generación la planta es necesaria la limpieza de los módulos.
El mantenimiento del sistema fotovoltaico es simple, carecen de partes móviles por lo que NO requieren servicio de lubricación.
Los inversores son equipos preparados para trabajo a la intemperie, y fueron diseñados para proveer muchos años libres de fallas, el mantenimiento periódico recomendado es realizar una limpieza de forma bimestral de limpieza de ventiladores y coberturas de limpieza en la parte superior.
Cualquier falla detectada en los equipos ajena a mantenimiento básico favor de reportarla al número telefónico de Bajío Sustentable (477)2458821 en horario hábil.
MANTENIMIENTO DE INVERSORES.
Para ello debe referirse al manual del fabricante.
“

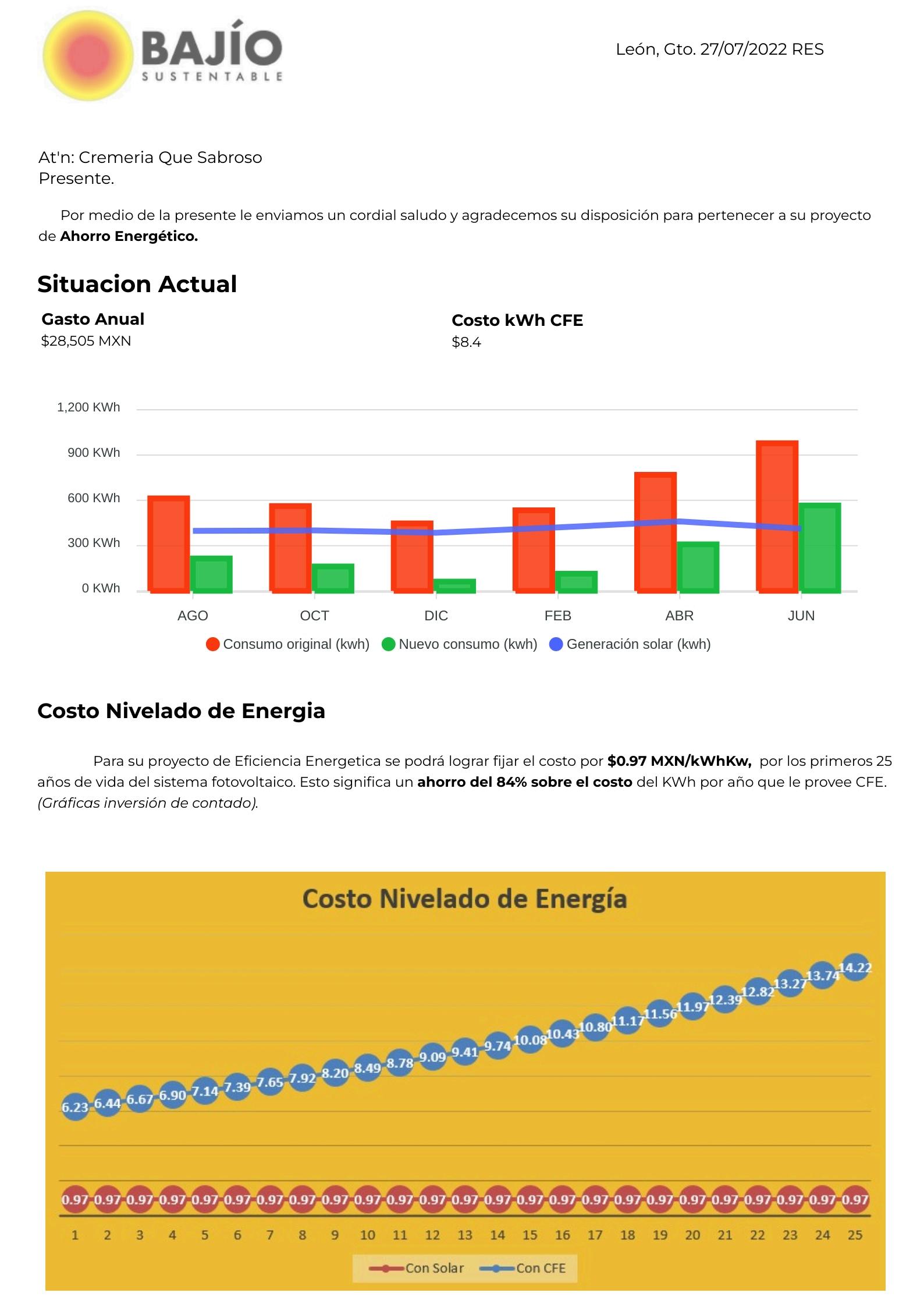

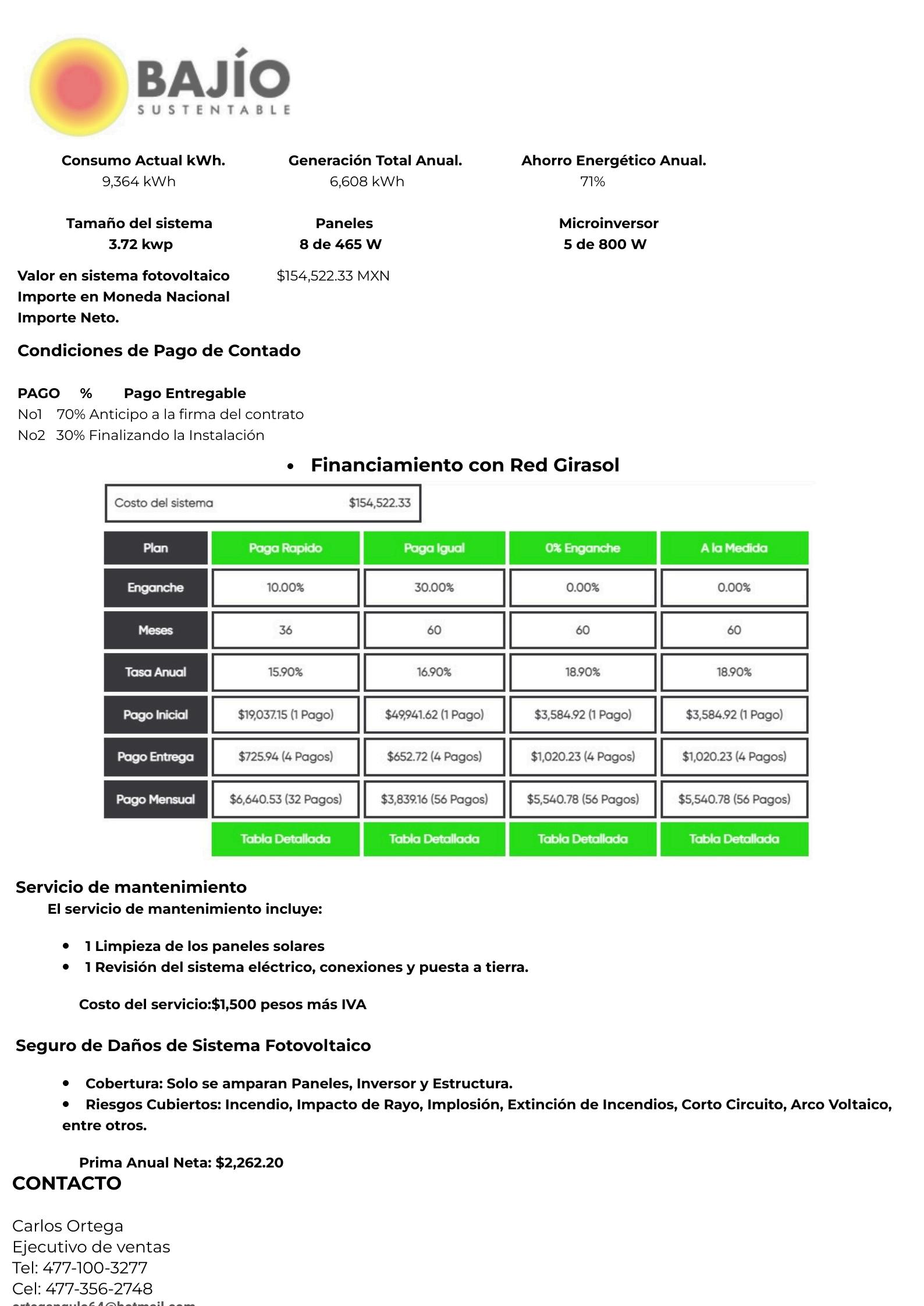

(1) SCnMEM: Costos relacionados con los servicios del Mercado. (2) DAP: Derecho al Alumbrado Público. (3) Cargos o créditos: Diversos conceptos que se pueden incluir en el aviso recibo relacionados con el suministro. Subtotal Concepto Desglose del importe a pagar Importe (MXN)Importe (MXN)Concepto Costos de la energía en el Mercado Eléctrico Mayorista $/kWh$/kW$ CFE Suministrador de Servicios Básicos Río Ródano No. 14, colonia Cuauhtémoc, Alcaldía Cuauhtémoc, Código Postal 06500, Ciudad de México. RFC: CSS160330CP7 Concepto periodoTotal (MXN) Subtotal (MXN) Lectura actual Medida Estimada Lectura EstimadaanteriorMedida Precio
Este gráfico refleja tu nivel de consumo. A menor uso, mayor apoyo.

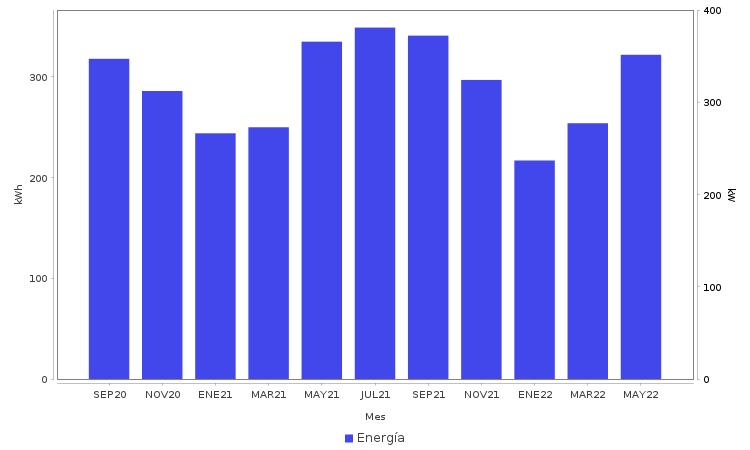

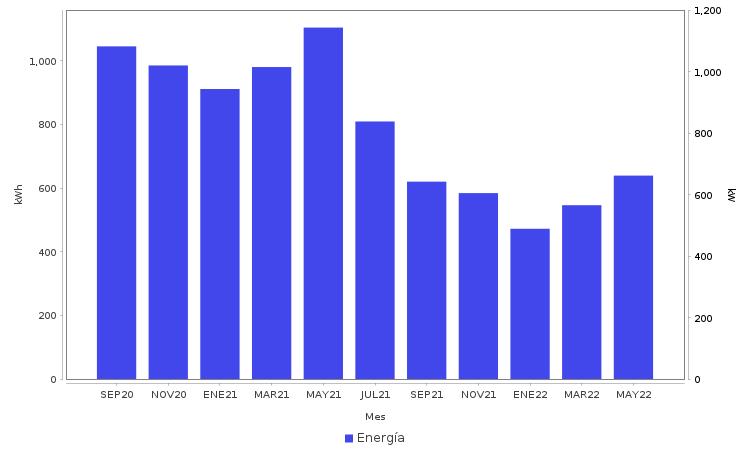

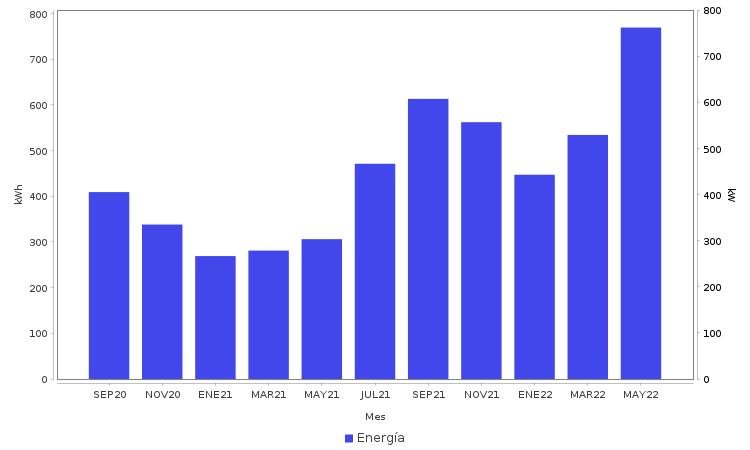

CONSUMO HISTÓRICO Conoce los servicios de los diferentes suministradores: http://usuariocalificado.cre.gob.mx/UsuarioCalificado/ListadoSuministrador Importe Pagos PendientesdePagoPeríodo ¡AVISO IMPORTANTE! Instancias y recursos a disposición de los usuarios para atender quejas:

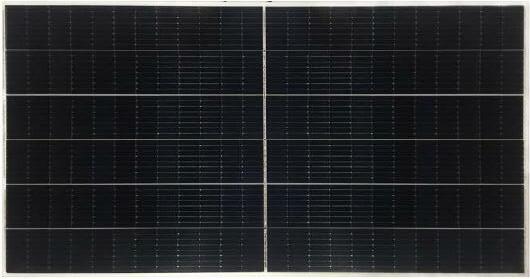

450W - 465W SOLAR PANEL El módulo solar S144MC utiliza 144 celdas cortadas monocristalinas solares, con un óptimo diseño integrando un sistema de manufactura robusto y automatizado con pruebas de calidad sobre la lista de materiales y con 3 pruebas de ELT antes de embarcar CALIDAD DE GARANTÍA Se garantiza un óptimo funcionamiento en los primeros 10 años ante los defectos de fábrica en el módulo fotovoltaico. Eficiencia Años 97.5%100%90%80%0% 10 25 BENEFICIOS-Resistenteaimpactos de granizo con una velocidad de hasta 23 m/s. -Amplios rangos de operación (-40°C hasta -Aislamiento+90°C) eléctrico de 3,600V por -Tsegundo.olerancia positiva en los modulos para mejor producción. +52 (55) 11 06 78 46Enersis S.A.P.I. de C.V. Carretera Libramiento Norte Km 4.6 Parque Industrial Apolo Irapuato, Gto. México CP 36826 ventas@enersis.mx MÓDULO MONOCRISTSOLARALINO S144MC
450 – 465 W SOLAR PANEL MÓDULO MONOCRISTSOLARALINOEnersisS.A.P.I.deC.V. ventas@enersis.mx www.enersis.mxCarretera Libramiento Norte Km 4.6 Parque Industrial Apolo Irapuato, Gto. México CP 36826 11062021DV1 - 0.32% / °Cde Isc (α) +0.055% / °C de Voc (β) de Pmax (γ) - 0.39% / °C Coeficientes de Temperatura Dimensiones MarcoGarantíasdeAluminio Panel Solar con Celdas de Silicio Monocristalino Eficiencia del módulo* *Eficiencia en Condiciones STC CondicionesModelo de Medición Voltaje de circuito abierto (Voc) Voltaje en el punto de máxima potencia (Vmpp) Corriente de cortocircuito (Isc) Corriente en el punto de máxima potencia (Impp) Potencia máxima (Pmax) Especificaciones CURVA DE I-V 1,500 V 15 AVoltaje máximo del sistema Valor máximo del fusible en serie
5W.| 2125144166Monocristalinamm*83mm(6x24)Kg15mmx1048mm x 40 mm, ±2mm 2Tipo THWN, 1,500V, 4mm, 300mm Mc43IP67 Compatible / IP67 Vidrio 2.5,mm Templado y Bajo en hierro 3.2mm, Antireflejante, Templado y Bajo en hierro Aluminio anodizado Tipo 1 (Ul1703) o Clase C (IEC 61739) Clase A 27 piezas por pallet 634.5 Kg 3 340 ft - 594 piezas / 53 ft - 787 piezas Tipo de DimensionesCeldade Celda Número de Celdas DimensionesPeso de Módulo CajaCablede Conexiones IP Número de Diodos de Derivación DesempeñoMarcoVHojaConectoresTraseraidriodel Módulo al Fuego Aplicación de Acuerdo a la IEC Configuración de Empacado Peso por Pallet Piezas por Contenedor Marco S144MC / 465 Voltage (V) (A)Amperaje Irradiancia = 1000 W/m2Irradiancia = 800 W/m2Irradiancia = 600 W/m2Irradiancia = 400 W/m Irradiancia = 200 W/m S144MC / 460 50.64STC V 42.30 V 11.52 A 10.88 A 460 20.7%W 50.86STC V 42.50 V 11.64 A 10.94 A 46521%W S144MC / 455 50.30STC V 42.10 V 11.67 A 10.81 A 455 20.5%W S144MC / 450 50.10STC V 41.80 V 11.42 A 10.78 A 450 p20.3%Wositive(+)negative ( - ) Junction Box Ⅱ I Mounting holes Label NSERIALUMBER 10 Grounding holes 2×Ø4 200±1 A A 200±1 2115±2 1835±1 3315±1 1048±2 40
Las características eléctricas de cada módulo fotovoltaico son monitoreadas individualmente dejando los resultados a disposición del cliente. de 0 a
Del año 2 al año 10 se garantiza una potencia nominal de salida del módulo no menor al 90%, y del año 11 al año 25 se garantiza una potencia nominal de salida del módulo no menor al 80%, manteniendo una degradación lineal del 0,72%
Durante el primer año se garantiza una potencia nominal de salida del módulo no menor a 97.5%.
Medidoanual.bajocondiciones
de prueba estándar y bajo condiciones de 2temperatura de operación nominal de la celda (STC: 1,000W/m, 25°C, AM 21.5. NOCT: 800W/m, 45 ±2°C, AM 1.5.
Tolerancia Garantizada

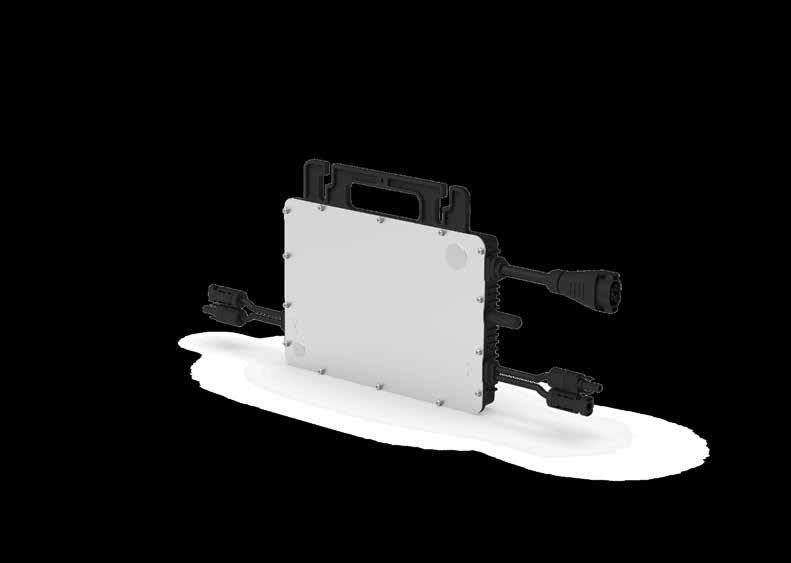

New Sub-1G wireless solution enables more stable communication with Hoymiles gateway DTU.
01 Datasheet HMS-800-2T-LV 0503 Region: Latin America V202112 © 2021 Hoymiles Power Electronics Inc. All rights reserved. Features 01 03Compliant with 120 V & 127 V power grid Independent MPPT and monitoring 02 04Safer for rooftop solar stations with rapid shutdown compliance and isolated transformer New Sub-1G wireless solution enables more stable communication +
is designed for 120 V & 127 V power grid and can meet the requirements of UL 1741, ABNT NBR 16150, etc.
Thisinstallation.model
Hoymiles 2-in-1 microinverter can connect up to 2 panels at once with independent MPPT and maximize the PV production of your
Maximum units per 12AWG branch2 99.80%95.00%3
Features
Monitoring Hoymiles S-Miles Cloud3
Rated output power (VA) 800
Power factor (adjustable) >0.99 default 0.8 leading…0.8 lagging
Total harmonic distortion < 3%
Output Data (AC)
MPPT voltage range (V) 16 60
Dimensions (W × H × D mm) 261 × 223 × 31
Maximum input short circuit current (A) 2 × 20
Maximum input voltage (V) 65
Type of isolation Galvanically Isolated HF Transformer
Model HMS-800-2T-LV
Rated output current (A) 6.67
Enclosure rating Outdoor IP67 (NEMA 6)
Commonly used module power (W) 320 to 540+
Communication Sub-1G
Start-up voltage (V) 22
Weight (kg) 3.1
Night power consumption (mW) < 50 -40 to +65
Cooling Natural convection (No fans)
Compliance
Input Data (DC)
© 2021 Hoymiles Power Electronics Inc. All rights reserved.
Nominal frequency/range (Hz)1 50/45 55 or 60/55 65
*2 Refer to local requirements for exact number of microinverters per branch. *3 Hoymiles Monitoring System
Nominal output voltage/range (V)1 120/90 150
*1 Nominal voltage/frequency range can vary depending on local requirements.
Maximum input current (A) 2 × 13.3
+
UL 1741, ABNT NBR 16150:2013, ABNT NBR 16149:2013

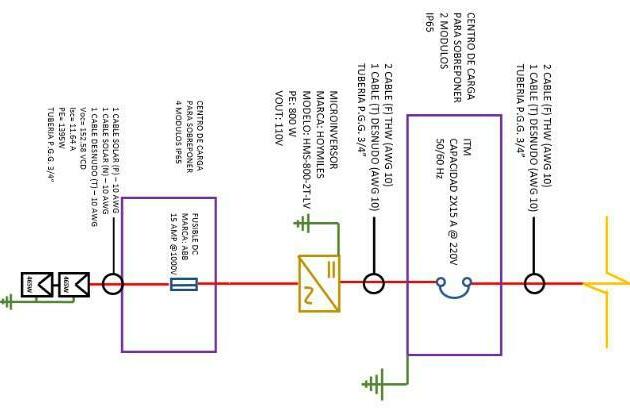

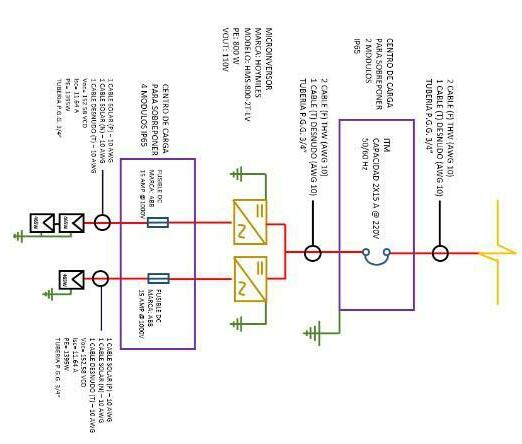

UNIFILARDIAGRAMA
