COTTAGE EN TSUMARI Daigo Ishii

Taller de Construcción I AQ-0204 II semestre 2020

Aylin Fiorella Guido Marín B93575 MAG. Arq. Alfonso Masis

Un caso de estudio en el que se comprende un proceso de análisis y apropiación de información, sobre el entendimiento del proceso constructivo y elementos del conjunto, así como la vivencia como generador de cuestionantes que ayudan a aprender en el camino

CONTENIDOS Presentación

01

Propósitos Académicos

03

Metodología

04

Lectura del Caso

05

Planimetría

07

Modelo Físico

11

Orden Constructivo

16

Conclusiones

17

Cottage en Tsumari Inicialmente este proyecto se construye de parte del gobierno local para quienes visitaban la zona, es un sitio rural, lo que ayuda a comprender el hecho de que la cabaña se encuentra rodeada de un enorme bosque, probablemente de pinos y hayas.

En la zona del Cottage, la nieve alcanza los 5 metros de altura, esto es una razón que argumenta el diseño exterior.

Tōkamachi, en la Prefectura de Niigata, Japón.

Daigo Ishii.

Madera principalmente, acabado rústico.

Sistema de marcos de madera, con cimentación en concreto y pilotes.

El autor, Arq. Daigo Ishii, forma parte del estudio Future-scape Architects, quienes llevaron a cabo el proyecto en el 2000.

La cabaña cuenta con un área de sitio de 240.2 m2 y un área de construcción de 52.3 m2 Una de las cualidades llamativas, es su división exterior-interior, comprendiendo sus partes “Tube” Y “The box”, como elementos distintos en lógica de diseño, una por necesidades básicas agrupadas y otro por factores exteriores

01

Cottage en Tsumari Su morfologĂ­a exterior responde a la necesidad de protegerse y repelerse de las adversidades del exterior..

Sus techos de amplia inclinaciĂłn, al igual que su cumbrera, especiales para cortar la nieve que cae de manera abundante.

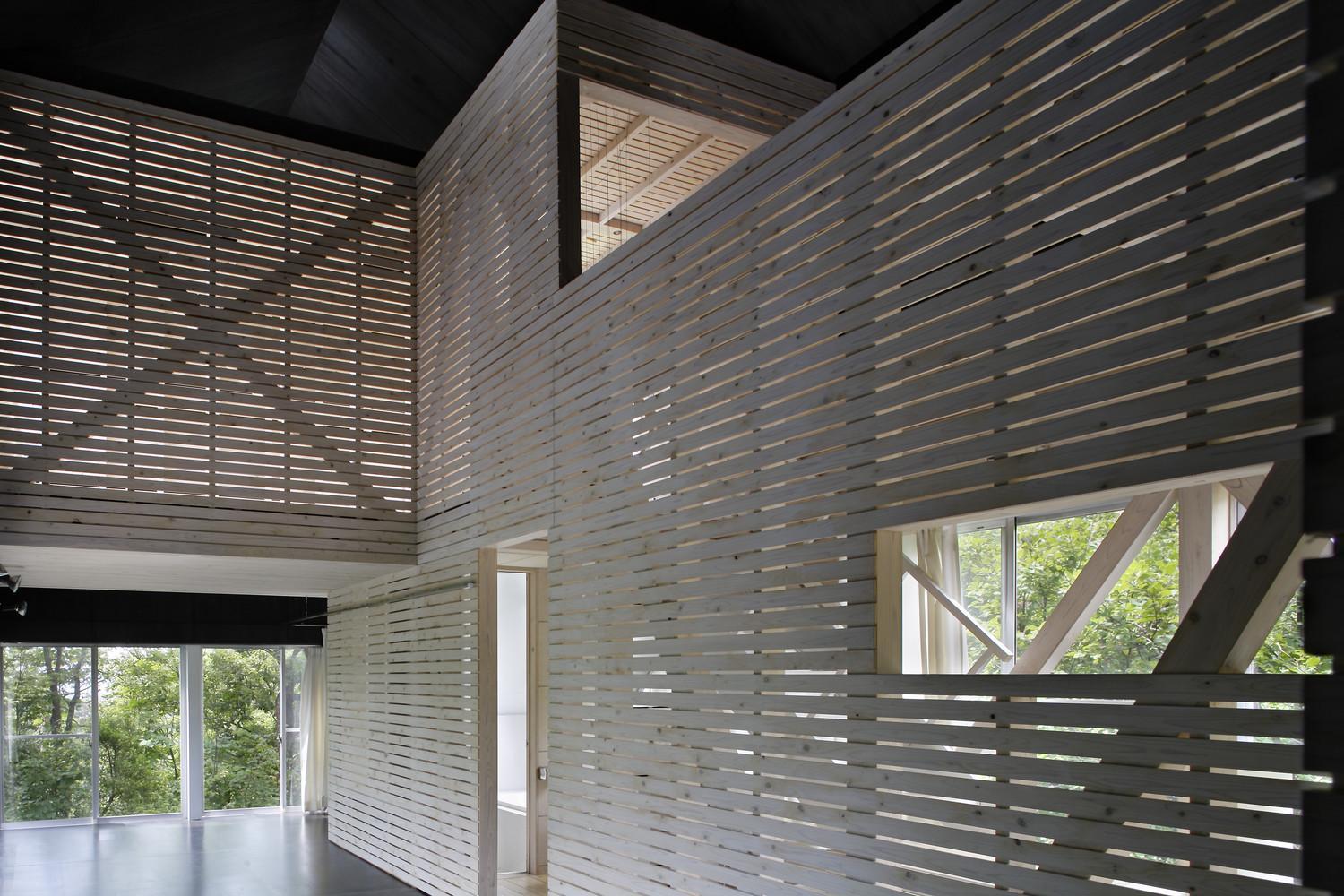

La distribuciĂłn interior genera espacios de sorpresa y a la vista muy agradables

02

FASE

Propósitos del ejercicio

1

2

3

En un inicio, el ejercicio teñía de un carácter muy investigativo, donde lo importante era apropiarse de la información, empaparse del proyecto e iniciar con sacar al aire las principales cuestionantes.

Entender muchas de estas mismas, así como en mi caso, la manera en la que se pensó el diseño exterior

La segunda parte del ejercicio se volvía más de profundidad, en la que atacar el detalle y confirmar información encontrada anteriormente pasó a ser el fuerte.

Analizar más que todo la conformación de la estructura y su funcionamiento y el por qué de la solución que se le brindó inicialmente

La sección tercera, fue más bien la encargada de comprobar toda esta información sobre constructividad, lógica, sistema y funcionamiento, que fueron encontradas en los anteriores procesos.

Se vuelve fundamental el corregir desaciertos que se presentaron

03

FASE

Metodología

1 Un primer acercamiento al tema, búsqueda de información relacionada, análisis de la misma, de donde surgen más temas por investigar, esto durante aproximadamente 3 semanas.

Al final se entregan láminas con información que consideré prudente, tales como la interacción del clima, contexto y demás

2 En este punto, partí del análisis de la planimetría existente, las estructuras primarias, secundarias y terciarias, además de la tecnología constructiva para de esta manera y con la ayuda de AutoCad, realizar mis propias láminas sobre las plantas, elevaciones y cortes. Esto durante unas 4 semanas de proceso

3 En esta parte, desde la información anterior, mayoritariamente la planimetría y fotografías, realice el modelo físico, un proceso de prueba error, donde fue más sencillo entender de manera absoluta como las piezas interactúan entre si y la lógica estructural del edificio, esto por unas 3 a 4 semanas

04

Lectura del Caso Hallazgos La misión inicial en la primera fase, era lograr llenarse del caso de estudio individual, optando por la investigación del objeto y de la información existente sobre el mismo.

Generarse cuestionantes y tratar de responderlas.

Una fase clave para tener un unas bases sólidas a través del resto de los ejercicios propuestos.

●

●

El contexto ayudó mucho a comprender el proyecto.

Cottage en algo así como una versión mejorada de una casa tradicional en la zona

Desaciertos ●

●

No hay tantas fuentes con información específica Es difícil concentrarse solo en el proyecto, hay mucho de afuera que influye en el diseño

05

Sistema Constructivo Sistema de marcos de madera

El Cottage cuenta con un sistema de marcos de madera, cabe en esta clasificación porque posee vigas (sometidas a flexión) y pilares o columnas (sometidos a compresión). Además de esto, elementos inclinados que funcionan como arriostrantes, que le aportan la estabilidad necesaria a la estructura. El sistema se ve unido por pernos y un sistema invisible en cerramientos interiores

06

Planimetría Hallazgos La tarea primera en la segunda fase, correspondía con un análisis de la información encontrada y a partir de este y con la ayuda en mi caso de AutoCad, dibujar nuestros propios planos constructivos, el Cottage resultó ser una estructura con un alto nivel de modulación y repetitiva, sin embargo de gran tamaño en comparación con otros casos

●

●

Esta fase resulta vital para poder iniciar con el modelo físico Ayudó mucho a comprender de una mejor manera el conjunto

Desaciertos ●

●

No había información existente de corte longitudinal ni estructura de entrepiso Faltó un poco de diferenciación en las calidades de línea

07

Planimetría El primer nivel se encuentra compuesto por un par de zonas amplias a lo que le llaman hall, como un espacio de recibimiento, también la escalera, cocina y baño (que se encuentran dentro del “Tube”)

Primer Nivel

El segundo nivel lo contiene únicamente el “Tube” y se constituye únicamente de la habitación que abarca el ancho total del “Big Box” Segundo Nivel

08

Corte B-B

Corte A-A

Corte A-A existente, brindó mucha información valiosa para el momento de la construcción de la maqueta y la realización del Corte B-B que era inexistente. Así estos cortes ayudan a comprender la lógica de orden de los elementos en el interior del edificio y la relación entre los espacios planteados por el arquitecto

09

PlanimetrĂ­a

Planta de techos es igualmente generada a partir de la informaciĂłn ya que era inexistente en la misma

10

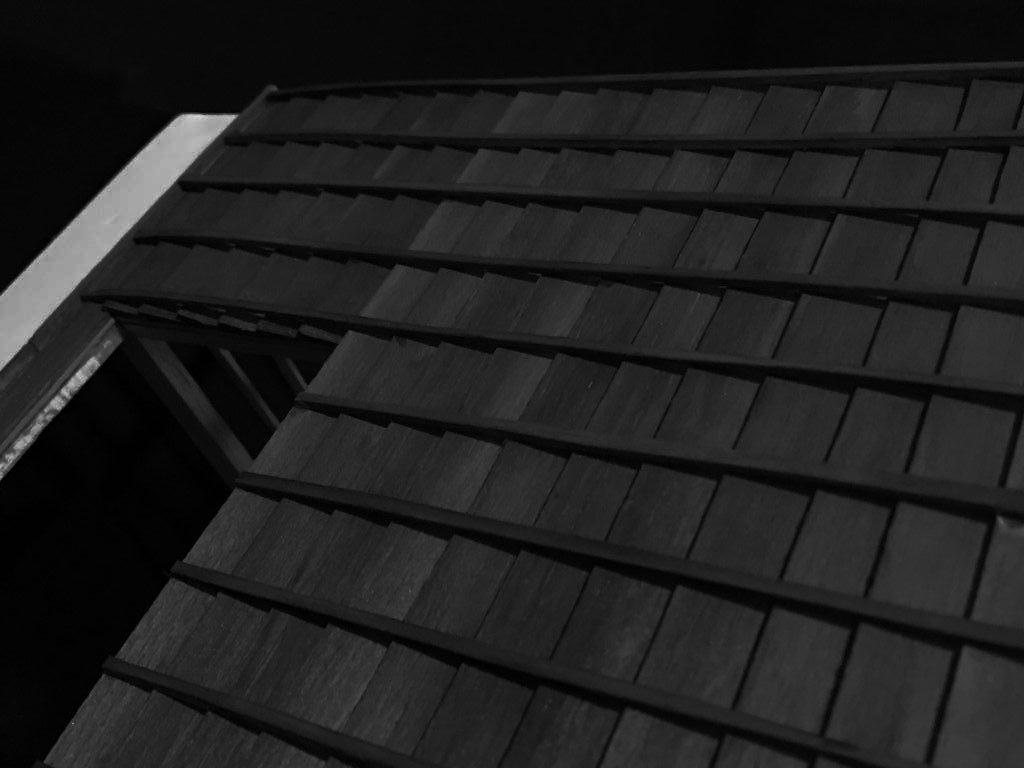

Modelo Físico Hallazgos En la fase 3, se propone la construcción de un modelo físico, realizado desde la experiencia alcanzada a este punto, la información de planimetría y fotografías como apoyo. Una manera de confirmar que todo lo anterior fue bien aprendido y ahora puede ponerse en práctica, resulta interesante ensayar en una maqueta como están las partes unidas en realidad, y como a cada paso la estructura realmente adquiere mucha más estabilidad estructural.

●

●

Una modulación que facilita el corte y pegado de piezas Estructura repetitiva, que de cierta manera agiliza el ritmo de trabajo

Desaciertos ●

●

Falta de materiales disponibles para armar el modelo Uso de mucho tiempo para evitar errores en el paso

11

1 La fase 3.1 constaba de generar un modelo fĂ­sico a partir de toda la informaciĂłn recolectada.

Un primer acercamiento, fue comprendido por un 100% de la estructura primaria del Cottage.

Donde se evidenciara como estas partes efectivamente esenciales para sostenerse entre ellas y recibir las que vendrĂ­an despuĂŠs en la fase 3.2

12

1

13

2 En avance a la fase 3.2, se solicitaba un acercamiento de 50% de la estructura secundaria del caso, así como del 25% de la estructura terciaria. Donde se pudiese mostrar cómo los elementos secundarios recaen sobre los primarios, como la estructura empieza a tener aspecto hermético gracias a los cerramientos, aislantes y demás

14

2

15

Orden Constructivo Primaria:

Secundaria:

Terciaria:

Las columnas (verticales) que a la vez están sujetas a las vigas de entrepiso y soleras superiores e inferiores que amarran las mismas, sumando a esto los arriostres que como elementos diagonales brindan la estabilidad necesaria a la estructura para su funcionamiento

Los montantes verticales, en donde más tarde se colocan los cerramientos(terciarios), además toda la armazón necesaria para la colocación de esta última parte

Comprendida como los elementos que no soportan ninguna carga extra, en el caso mismo, los aislantes, los cerramientos en tablilla y láminas del techo

16

Conclusiones

~

La experiencia de la secuencia de ejercicios de este Taller de Construcción I, resulta muy gratificante porque al principio parece algo lejano de alcanzar.

Muchas de las cosas que se explicaban al inicio, se entienden mucho mejor luego del ejercicio, como la importancia que tiene expresar correctamente detalles constructivos.

El proceso ayuda a tener un pequeño acercamiento a lo que es una construcción real.

A preparar los materiales o partes según el sistema que se utiliza y a tener presente que toda estructura tiene un orden y partes esenciales para sostenerse

Con respecto al Cottage en Tsumari, en un principio parece ser una cabaña común, pero entre más se investiga, inclusive del área donde se ubica, va surgiendo información interesante de respuesta a problemas que a la vez generan armonía de diseño e innovación.

No queda más que seguir aprendiendo de los desaciertos que se obtienen en el camino, tener claro que el proceso de llevar del papel al mundo real un objeto es largo y delicado y conlleva una gran responsabilidad y con eso mucho cuidado

17
