Encinar Torre B es un proyecto de vivienda residencial plus, ubicado en unas de las zonas con mayor plusvalía de la Ciudad de México, El proyecto esta en su segunda fase compuesto de 4 sótanos destinados a estacionamientos, y 24 niveles, las cuales conforman amenidades, Pent-garden, plantas tipo. penhouse, Roof-garden y cuarto de máquina.

El provecto se desarrollo con el nivel de detalle o desarrollo 350 LOD, de auerdo al ISO-19650 del plan de ejecución BIM con base a la NMX-C-527-ONNCCE-2017

Aportes Realizados de acuerdo al BEP :

Desarrollo de modelo detallado, adecuado para procesos de seguimiento y control de obra y normativa BIM.

- Coordinación de niveles,espacios técnicos y elementos constructivos, asegurando la calidad y coherencia de cada modelo.

- Modelo BIM completo para las disciplinas arquitectónicas, estructurales, especialidades (MEP), LOD 300.

- Modelo BiM para la diciplina de acero con un LOD 400.

- Administración de conflictos con el programa Navisworks.

- Programas de gestion de costo y construcción Neodata

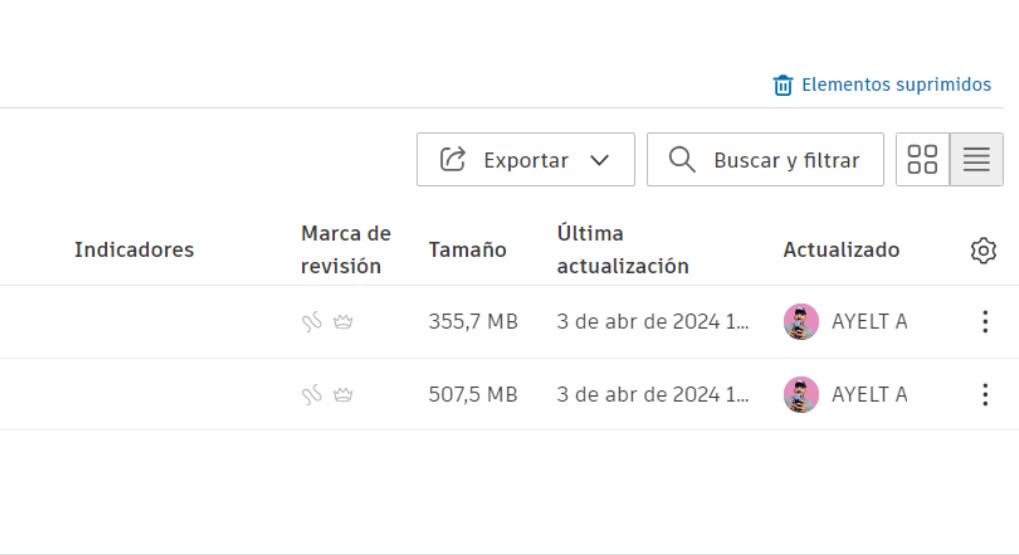

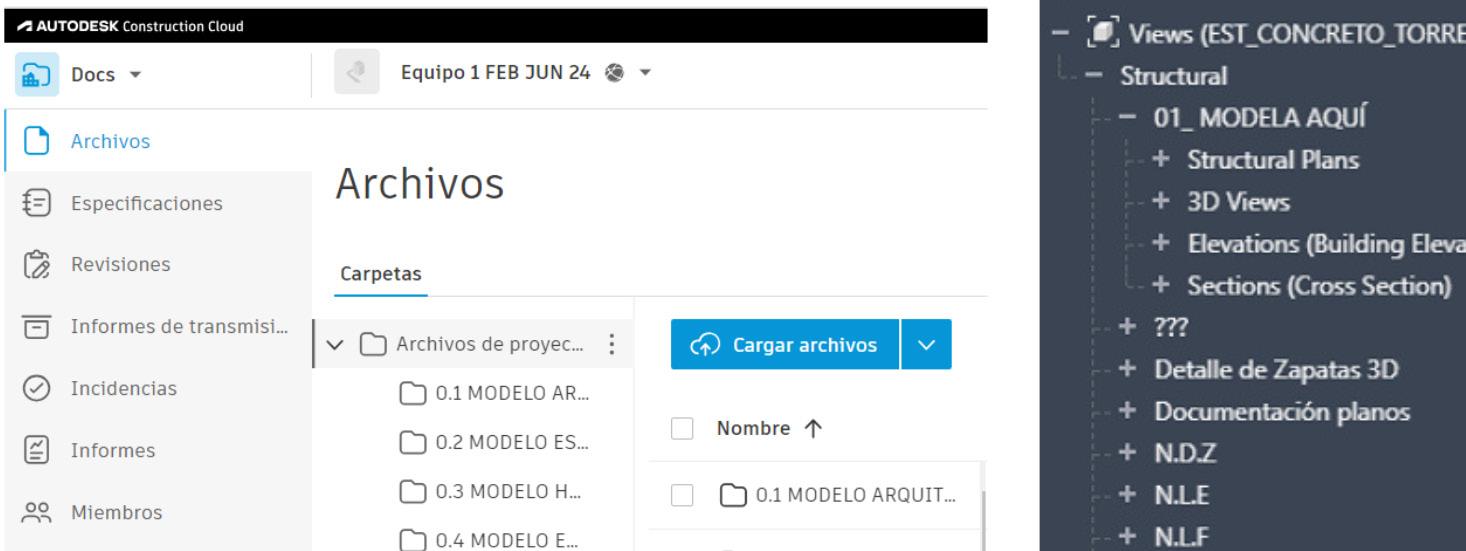

- Coordinación de modelo en Autodesk Construction Cloud

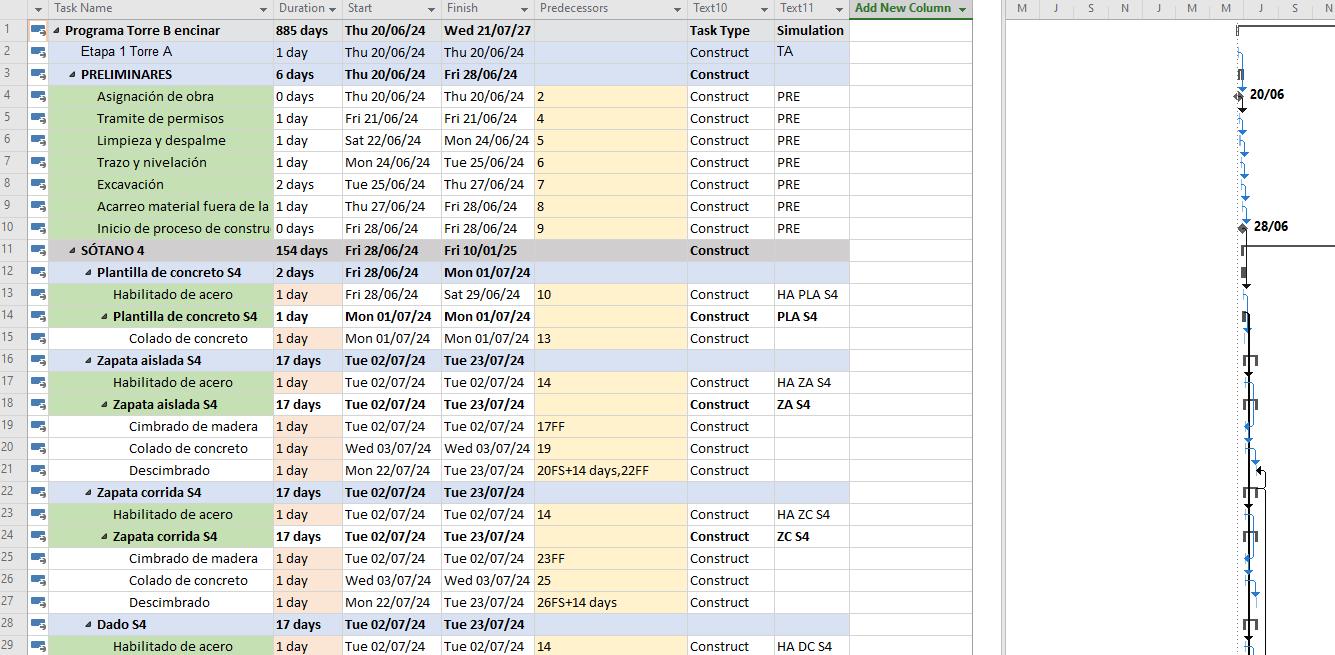

- Administración de programa de obra en Project Manager.

- Simulacion 4D de obra en Navisworks

- Creación de familias especificas en el proyecto, Parametricas.

¿QUÉ SE PROPORCIONO PARA LA REALIZACIÓN DEL MODELO AS-BUILB ?

GRUPO COPRI proporciono visitas guiadas, así mismo todos los planos en Autocad en cada detalle de la torre. Los 4 sótanos con una profundidad total de -14.61 m y los 24 niveles con un total de 90.35 m, fueron modelado y documentados a cada detalle por medio de BIM.

Portafolio Ayelt Castro

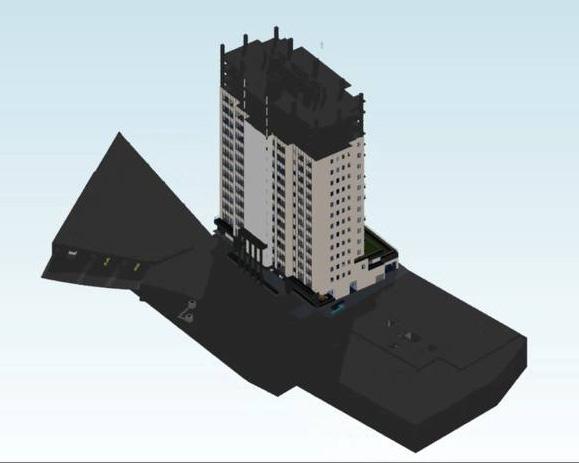

VISTA FRONTAL

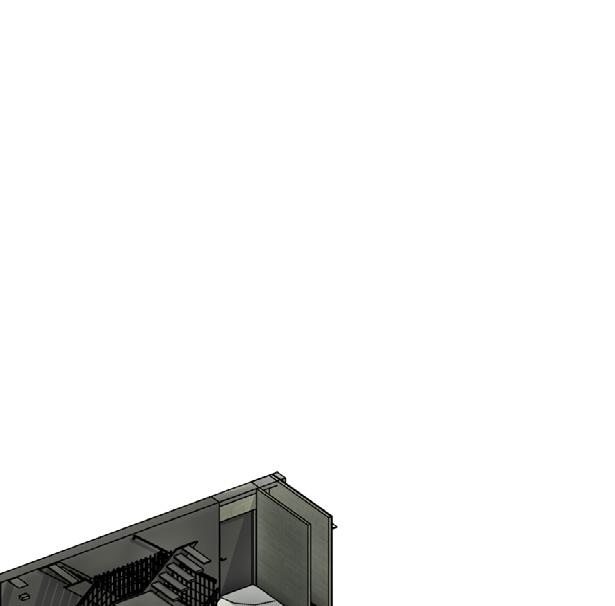

ISÓMETRICO CON DETALLE DE UNA COCINA

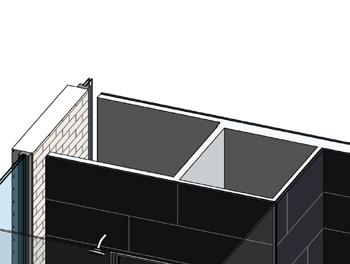

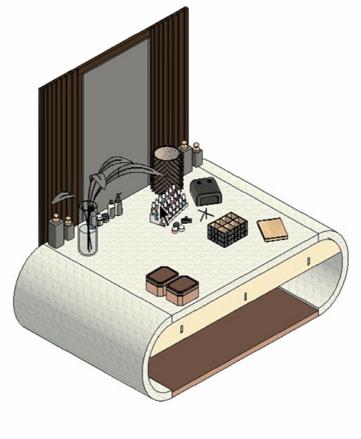

ISÓMETRICO CON DETALLE

NIVEL DE DESARROLLO BIM

ISÓMETRICO DE FACHADA POSTERIOR

La precisión de montaje in situ en este proyecto se desarrollo varios elementos en LOD 300, donde se introdujeron múltiples elementos estructurales como soportes , juntas , marcos de soporte.

El modelado e integración de la información se realizo por medio separado, desde el recubrimiento separado con la pintura, para una exacta manipulación de información.

Tal cual como en la vida real en los traslapes de varillas y uniones, se realizaron en un LOD de 400.

Planta Planta

Puerta de Emergiancia Sótanos

Puerta de Baños en cuarto de servicio

PUERTA DE EMERGENCIA - SÓTANOS

Puerta de Emergiancia Sótanos

Acabado de Madera de Pino

Acabado de Madera de Pino

Planta Planta Alzado Alzado Alzado Alzado

Puerta de Baños en cuarto de servicio

Puerta de vidrio con acabado de madera

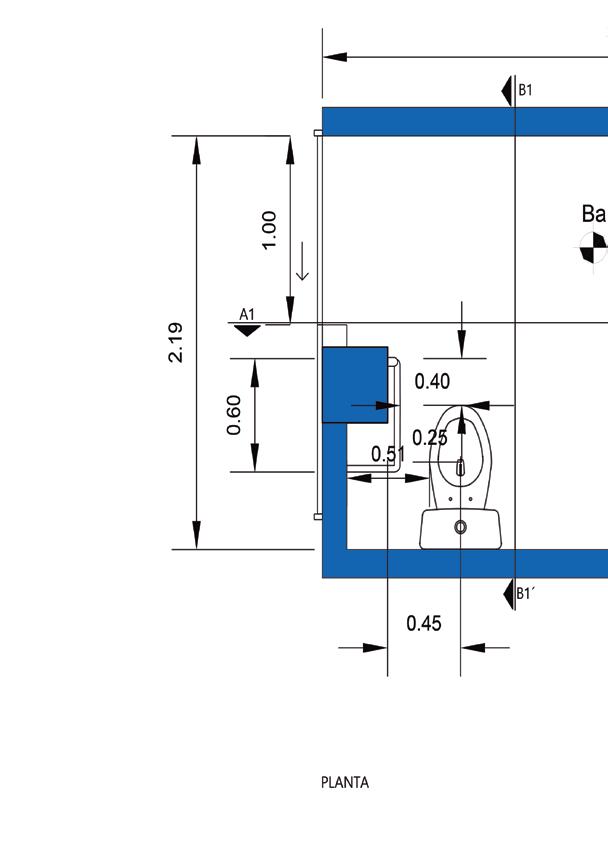

PUERTA DE BAÑOS EN CUARTOS DE SERVICIO

Puerta de Baños Departamento Tipo

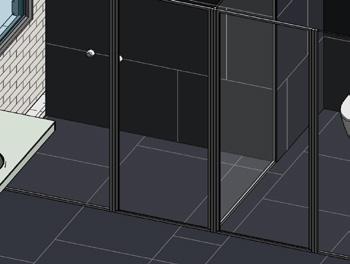

PUERTA DE BAÑOS EN DEPARTAMENTO TIPO

Puerta de Baños Departamento Tipo

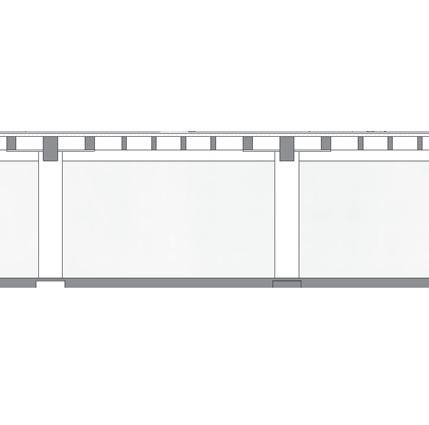

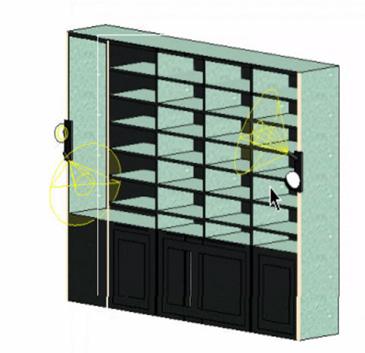

LIBRERO SUM01 Y SUM02 - ALZADO FRONTAL

Puerta de vidrio con acabado de madera

Puerta en Zona social PG

PUERTA EN ZONA SOCIAL PENT-GARDEN

Puerta en Zona social PG

MODELO 3D DE PUERTAS

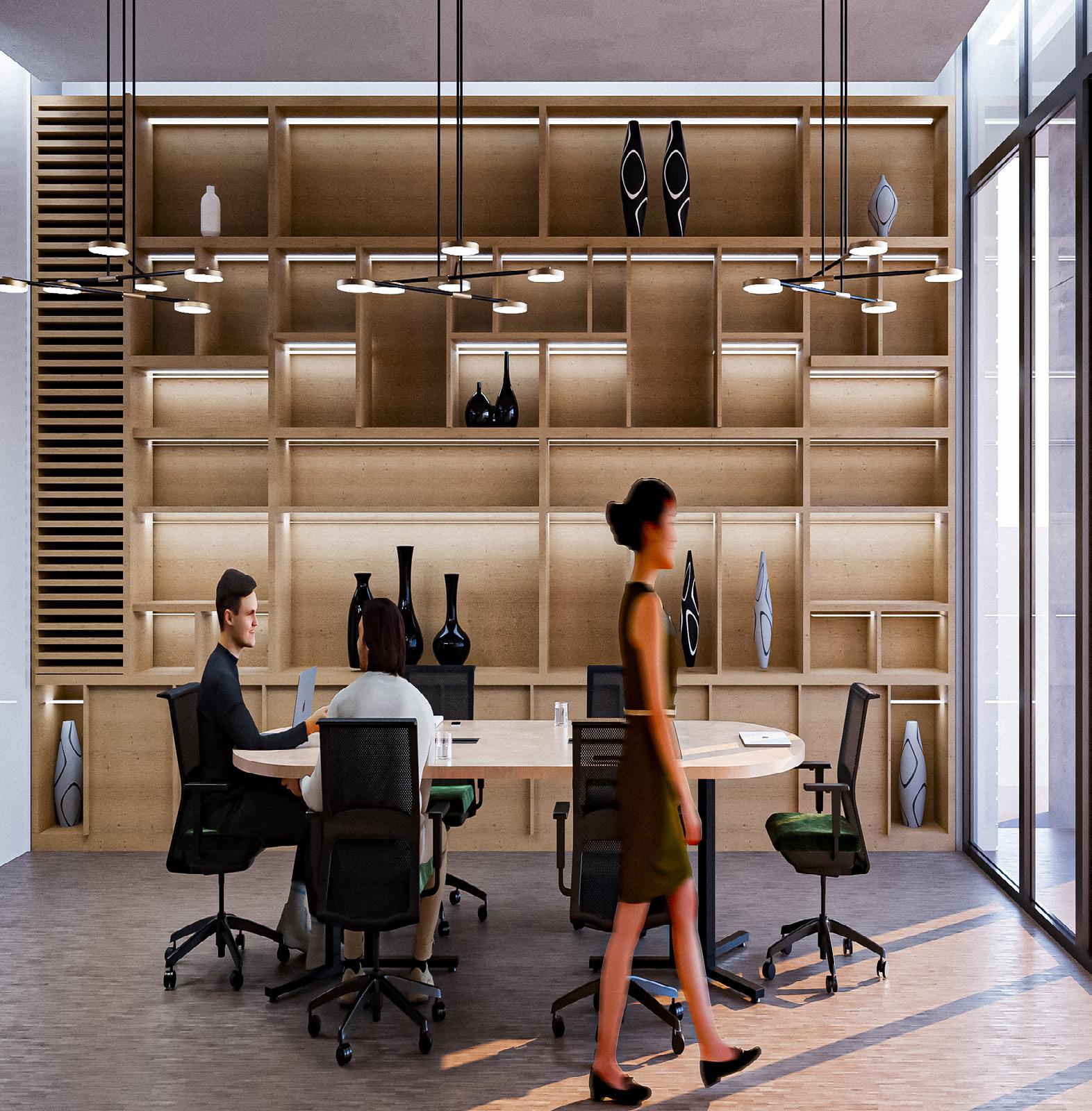

VESTÍBULO. OFICINA.

DISEÑO DE LAS CIRCULACIONES VERTIALES Y CELOSÍA

Los parámetros y variables compartidos de las familias de escaleras, barandales y elevadores se diseñaron de acuerdo al detalle proporcionado.

Llegando al montaje 3d, se realizaron distintos cambios como agregar un escalón o subir el peralte, se notifico a GRUPO COPRI de los cambio y fallas que se encontraron.

La celosía se realizo con materiales de acero, no se llego al nivel de LODdonde se especifica la soldadura o detalles de unión.

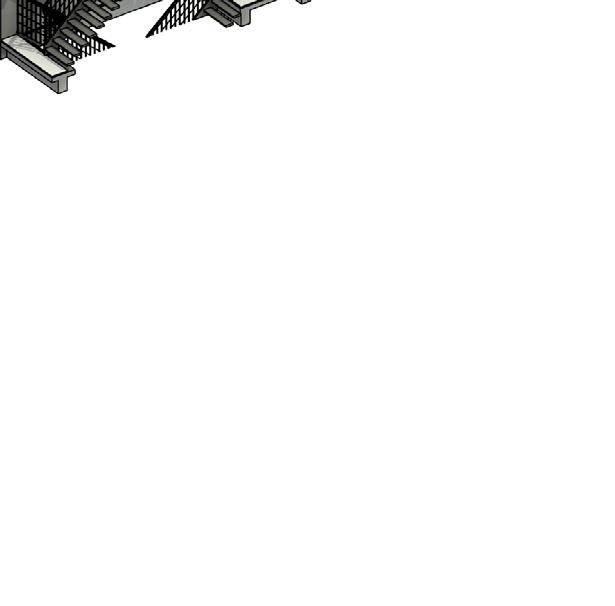

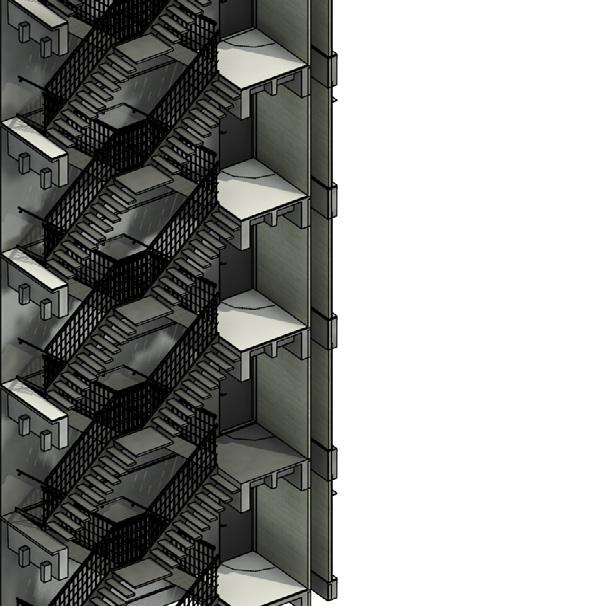

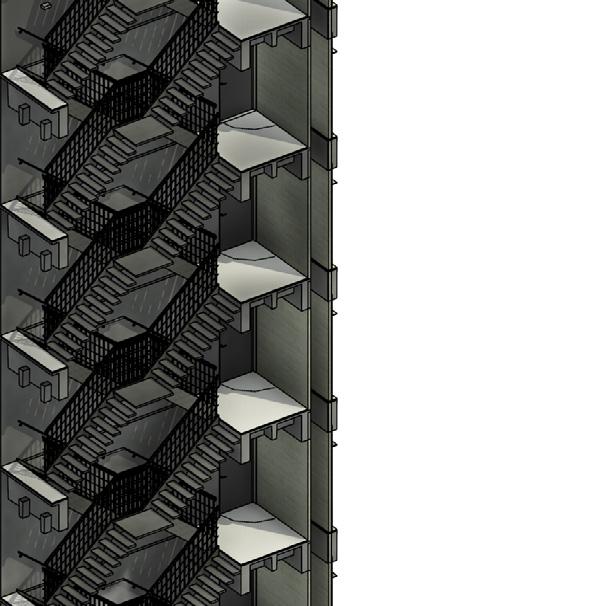

DETALLE DE ESCALERAS Y ELEVADOR.

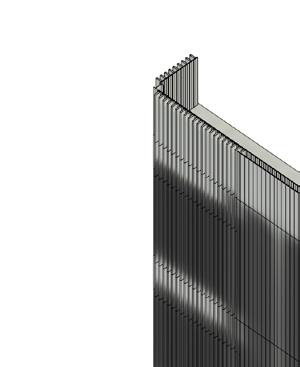

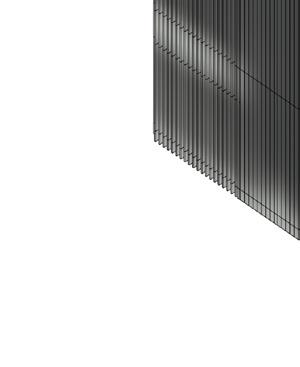

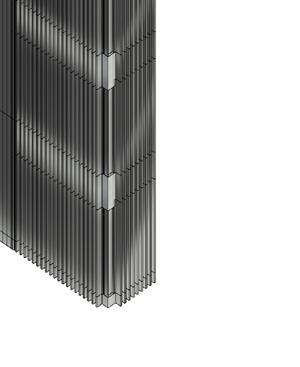

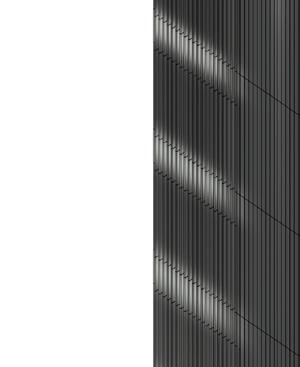

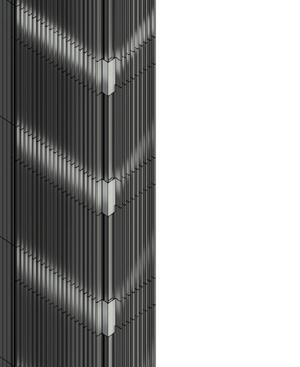

DETALLE DE LA CELOSÍA DE LA FACHADA.

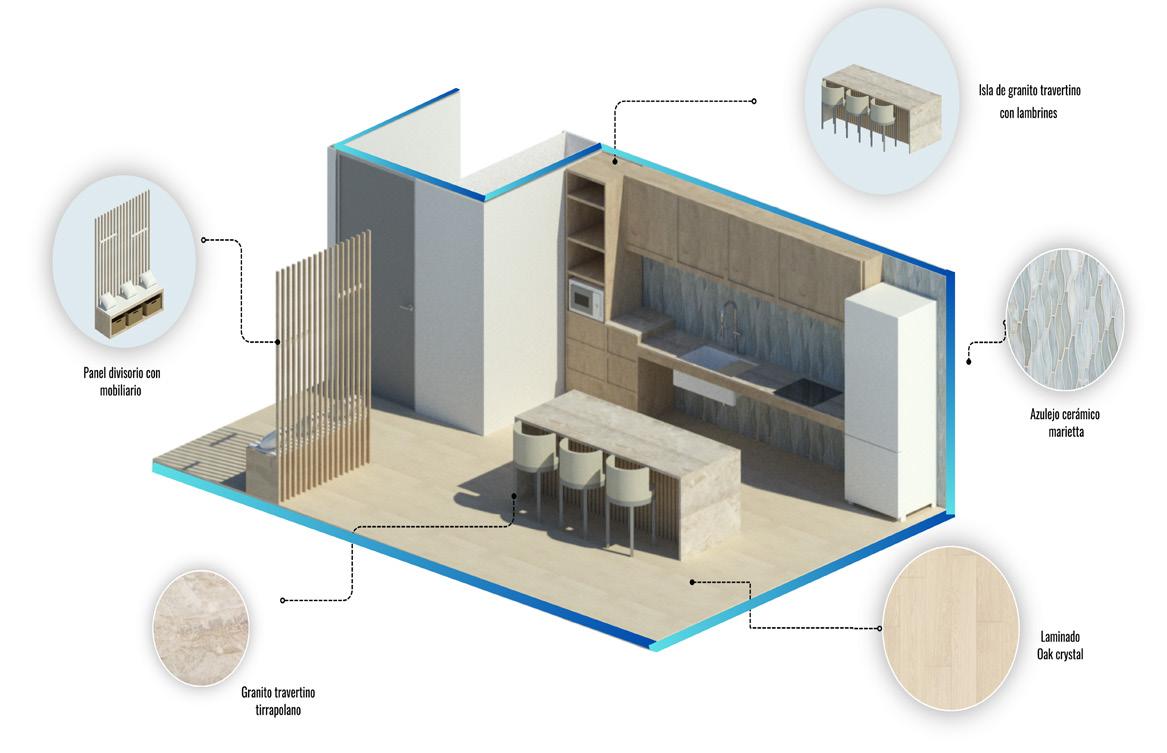

COCINA.

VIGA DE CONCRETO ARMADO.

LOSA CASETONADA DE CONCRETO ARMADO, PERALTE=45cm.

NERVADURA DE CONCRETO ARMADO

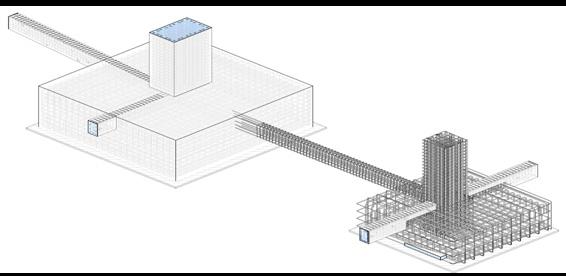

ISÓMETRICO CON ESPECIFICACIÓN DE VARILLAS EN UNA ZAPATA.

PLAFÓN DE TABLAROCA

MARIMBA DECORATIVA, CON PLAFÓN NEWMANT

PRECOLADO

SUJECIÓN DE ACERO PARA RECIBIR PRECOLADO.

CANCELERÍA PROYECTO SMA

NIVEL DE ENRASE PARA RECIBIR COLOCACIÓN DE PISO SEGUN PROYECTO

NIVEL DE PISO TERMINADO

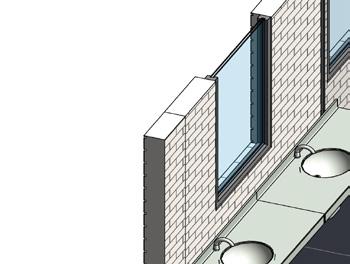

MURO DE MANPOSTERIA 11

SOPORTE DE ACERO

LAMBRÍN DE MADERA

ISÓMETRICO DE ESPECIFICACIÓN DE VARILLAS DE UN MURO DE

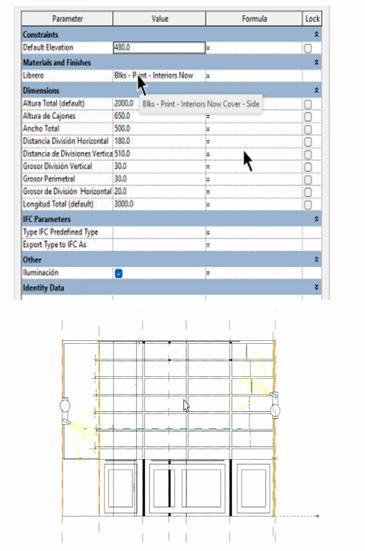

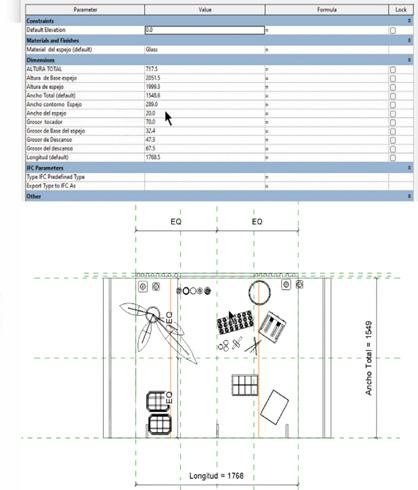

FAMILIA DE PLAFÓN DE MADERA CON METRIC GENERIC MODEL

Esta familia de Metric Generic Model es utilizada cuando queremos modelar algún elemento del cual no existe como tal una familia que se adecué a sus características. Su plantilla tiene las herramientas de modelo básicas con las cuales podemos generar la geometría deseada, en este caso se utilizo para realizar un modelo de plafón con ciertas medidas especificadas. Prácticamente cualquier elemento podría ser modelado en esta familia. Sin embargo, lo ideal es siempre modelar el elemento en la categoría que le corresponde para facilitar procesos de cuantificación y de visualización de los planos.

DETALLE DE PLAFÓN DE MADERA -CORTE
FAMILIA DE PLAFÓN DE MADERA,MODELO 3D
VISTA DE LA PISCINA
VISTA DEL JACUZZI
VISTA DE CHAPOTEADERO

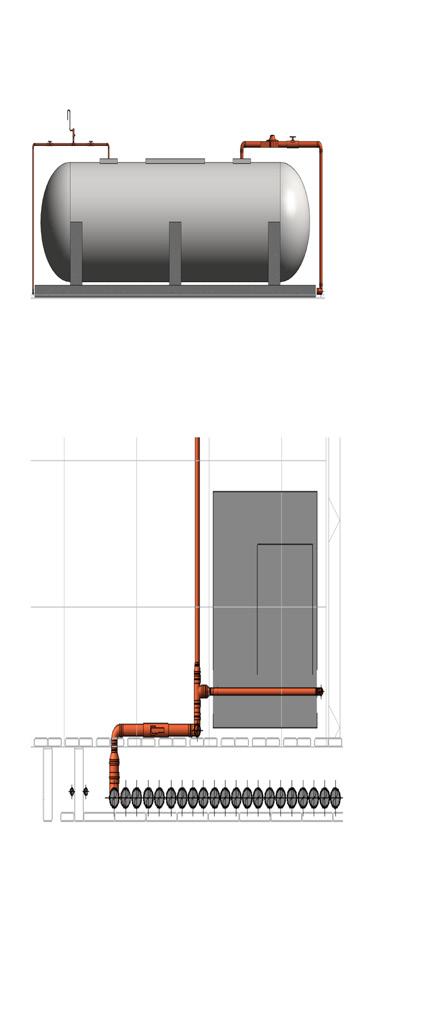

INSTALACÍÓN DE GAS

CONCENTRACIÓN DE MEDIDORES

DETALLES DE CONEXIÓN VERTICALES

¡QUÉ SE REALIZO?

ISÓMETRICO DE PLANTA DE CONEXIÓN

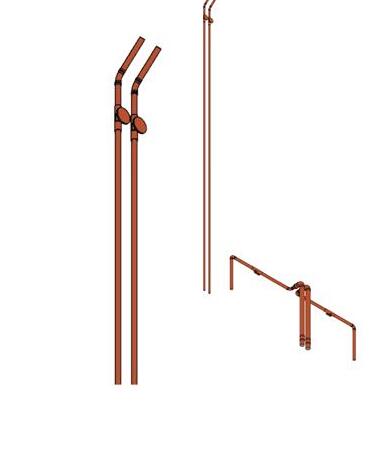

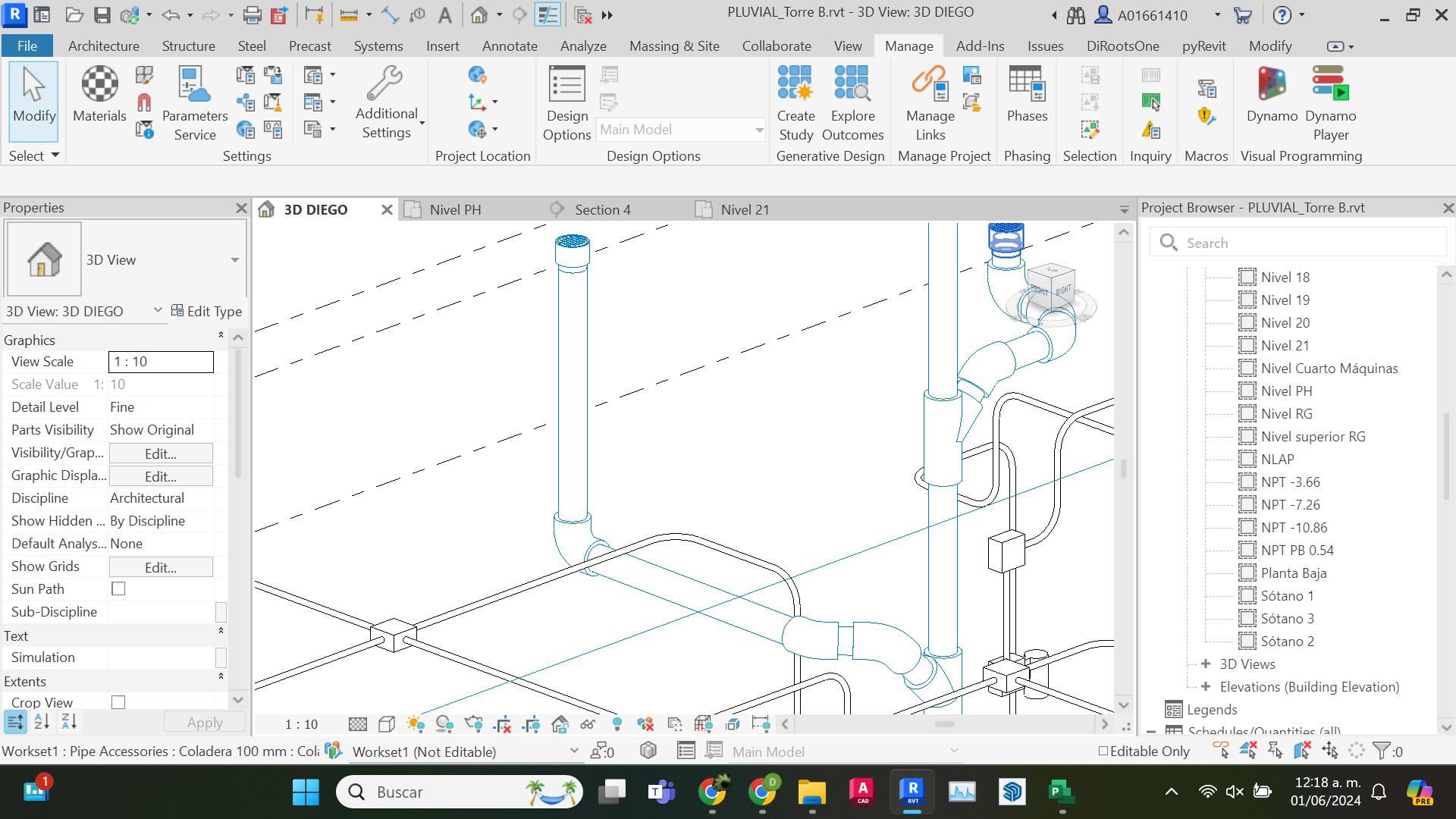

Cada familia de ductos se realizo de acuerdo a los planos de instalaciones , asi mismo el tipo de llave, codos, tubos largos y flexibles fueron realizados de acuerdo a los datos proporcionados.

Por ello el material de cobre y el color que pertenece la instalación fueron asignados, contabilizando la gestión de el total de material.

DETALLES DE ALIMENTACIÓN Y CONEXIÓN AL DEPARTAMENTO

ISÓMETRICO GENERAL

VIZUALIZACIÓN ARQUITECTÓNICA

El diseño interior está pensado en la funcionalidad. Su excelente circulación nos facilita el traslado de un espacio a otro, las partes abiertas generan con la luz y sombras de un uso del vidrio generando ecosistema en el interior de la casa, que le permite abrirse e incorporarse hacía el exterior, cada familia modelada y cuantificada , nos presenta una imagen real del proyecto.

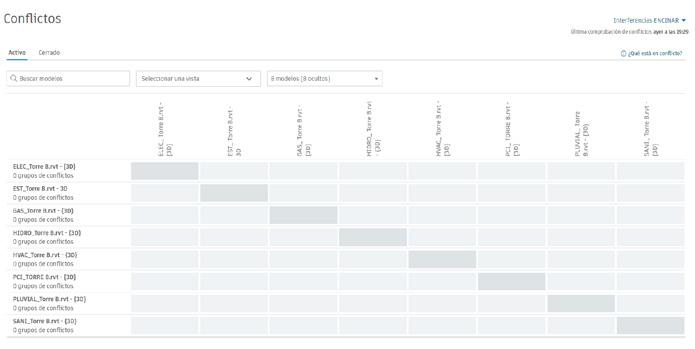

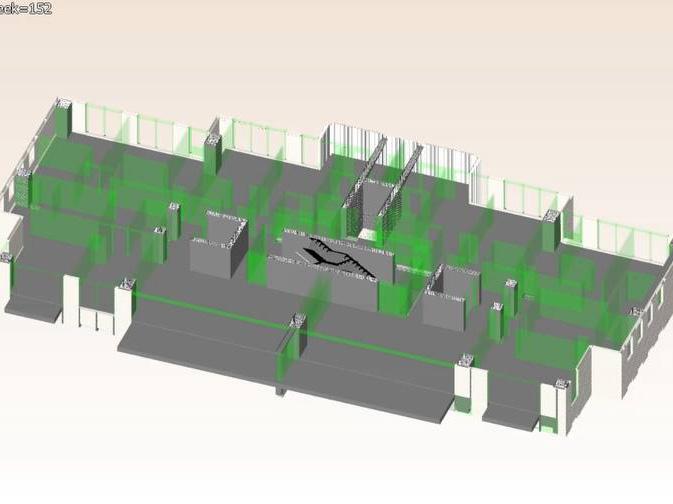

Se resolv eron 1685 clashes entre los modelos de instalaciones y estructura Más de 50% fueron entre la nsta ac ón san taria y el modelo de estructura, deb do a las perforaciones necesarias en las osas A su vez, se marcaron todas las penetraciones vá idas en todos los modelos

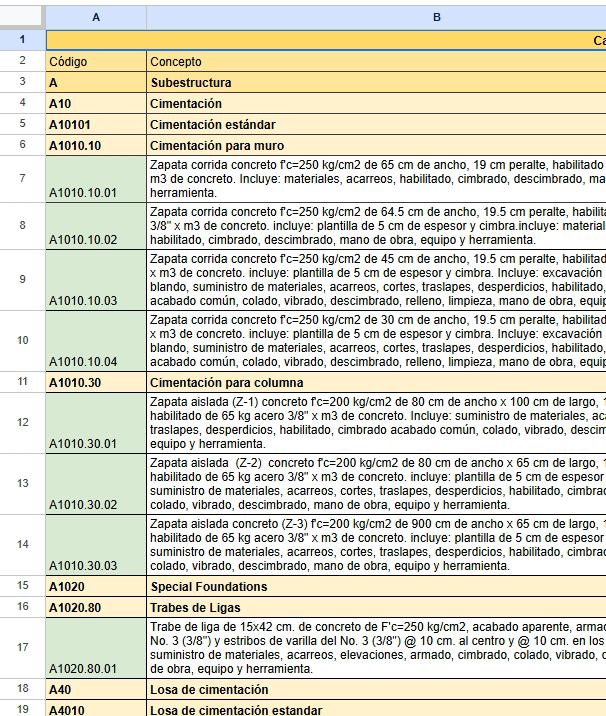

COSTO DEL MODELO AS-BUILD TORRE B

SIMULACIÓN GENERAL

La simulación de la torre se tomo como premisa el tiempo de construcción, utilizando simulación 4d de BIM con los programas de Project done se colocaron todos los datos y Naviswork donde se utilizo para correr la simulación.

Link del vídeo (simulación):

https://drive.google.com/file/d/1FIJCwugbqkfOBpfwju97zwAVAAuV49ry/view?usp=drive_link

SIMULACIÓN DETALLADA DEL NIVEL 21

La intensión de realizar una simulación mas detalla donde el modelo federado nos presenta cada detalle desde el armado hasta el ultimo acabado, podemos ver en que tiempos se ejecutan y que especialidades se hacen en tiempos iguales.

Link del vídeo (simulación):

https://drive.google.com/file/d/1mg5p4sELx6o-9zvdIDGMrpVPq9dGZ_kD/view?usp=drive_link

02

FRESNO 280

Vivienda Colectiva 2023

Organización Socio Formadora: Instituto de Vivienda de la Ciudad de México.

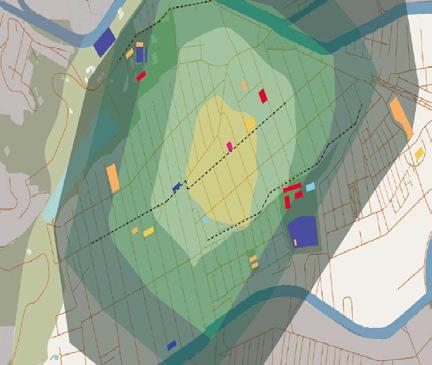

Predio ubicado en la calle Fresnos nomero 80, colonia Santa Maria la Ribera, AlcandÍa Cuauhtémoc, Ciudad de Mexico,la historia nos dice que en la época de Hernán Cortés fue un espacio donde había pastizales y huertos; para el virreinato y por encontrarse fuera de la Ciudad, en ese lugar fue instalada la Garita de Tlaxpana en la ribera del Río Consulado, cuya función principal era el cobro de impuestos a mercancías, fue además un resguardo militar que funcionó desde el siglo XVII hasta finales del XIX suprimiéndose estas funciones a partir de 1896.

ACERCA DEL PROYECTO:

-El Instituto de Vivienda de La Ciudad de México, solicito para este proyecto:

19 viviendas, con medidas mínimas de 40 m2 y un máximo de 65 m2, con comercio y opción de estacionamiento, con un costo total de 32,000,000 millones de pesos.

-Costo del predio: 9,300,000

-Costo de construcción: $22,000,000

-Costo de proyecto: 828,525.

-En una superficie de terreno de 305.43 m2.

-Área libre 20%: 60m2

-Desplante del 80%: 240 m2

-Respeto mínimo de 2 metros de crujía, fachada catalogada nivel 3

-Uso de suelo SEDUVI correspondiente a la norma.

Uso de Suelo: H6 / 20 / Z

H: Habitacional

6: Niveles

20 : Área Libre

Z: Lo que indique la zonificación del Programa

COS: Desplante 80%

PROPUESTA

S e propone un nuevo concepto de vivienda social, para aquellas familias de bajos ingresos,adultos mayores y personas con discapacidad,distintas familias, para una vivienda de calidad, bien ubicada, con servicios básicos, seguridad, no espacio mínimos.

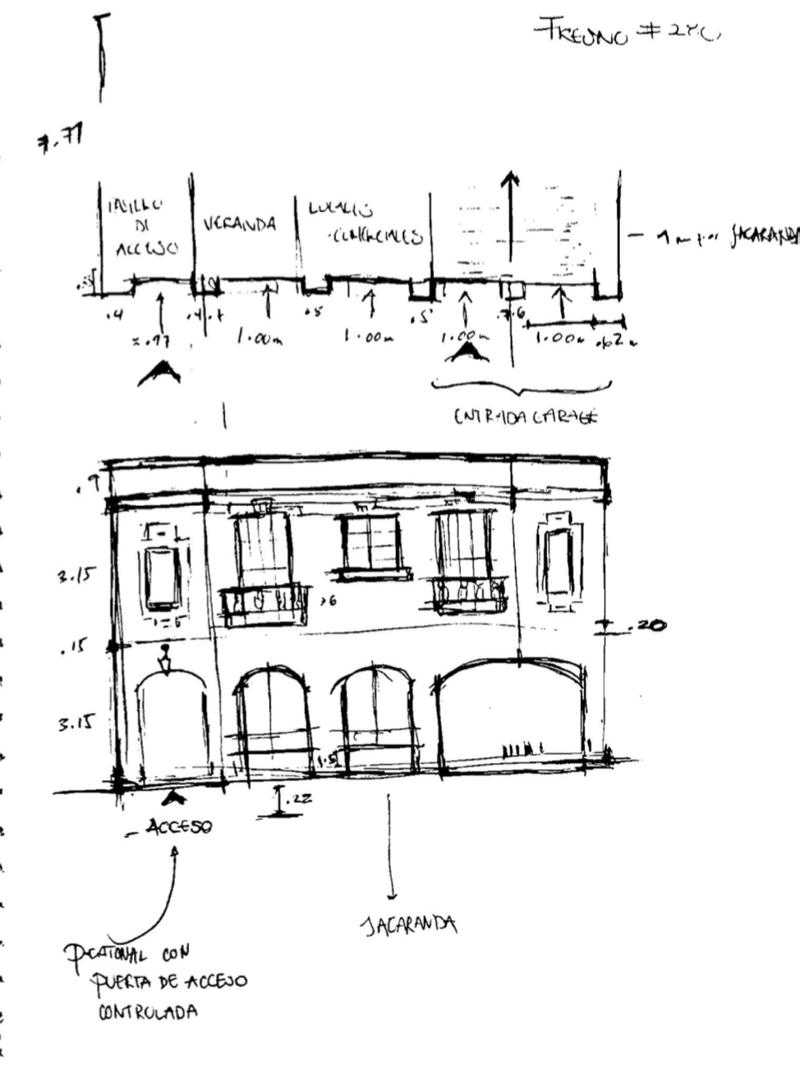

En el caso de la fachada se diseño como un espacio diseñado de una manera amplia, aprovecha las visibilidad de madera para darle una verticalidad a los espacios tiendo un entorno.

ISÓMETRICO DEL CONJUNTO

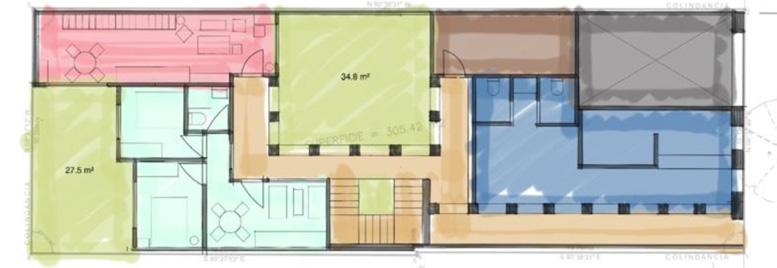

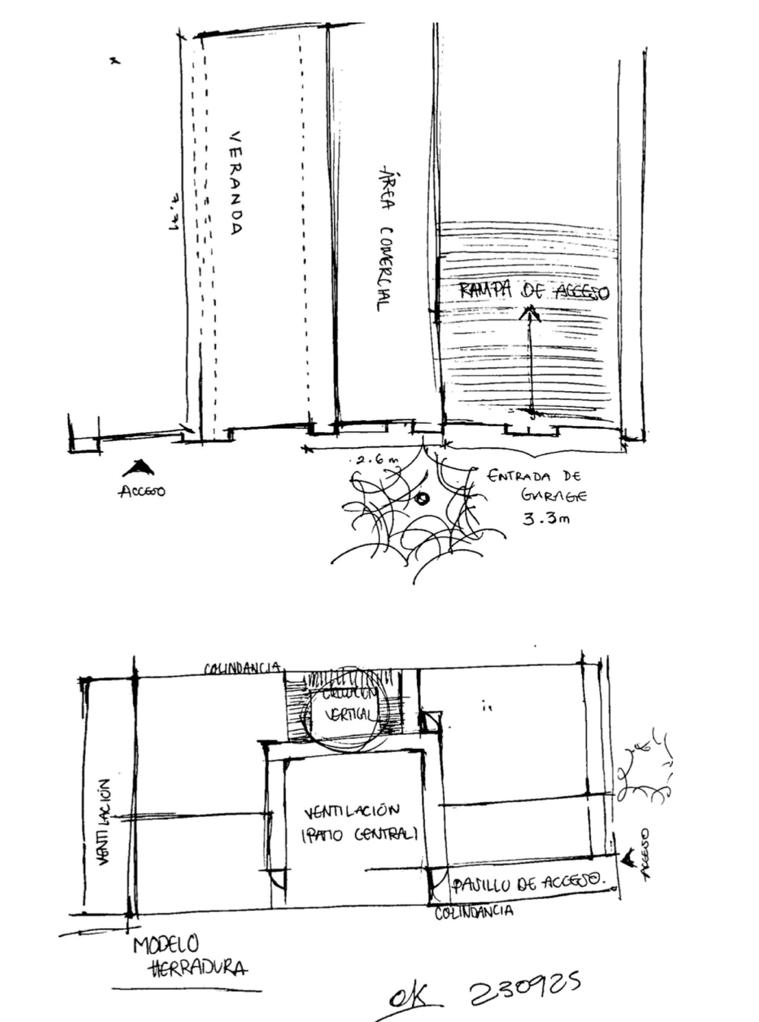

Planta Baja esta compuesto por estacionamientos de bicicletas, entrada de estacionamiento, área de espacio libre, una cafetería, circulación vertical, lugar de basura y dos departamentos de acuerdo al reglamento de construcción de la Ciudad de México.

Portafolio

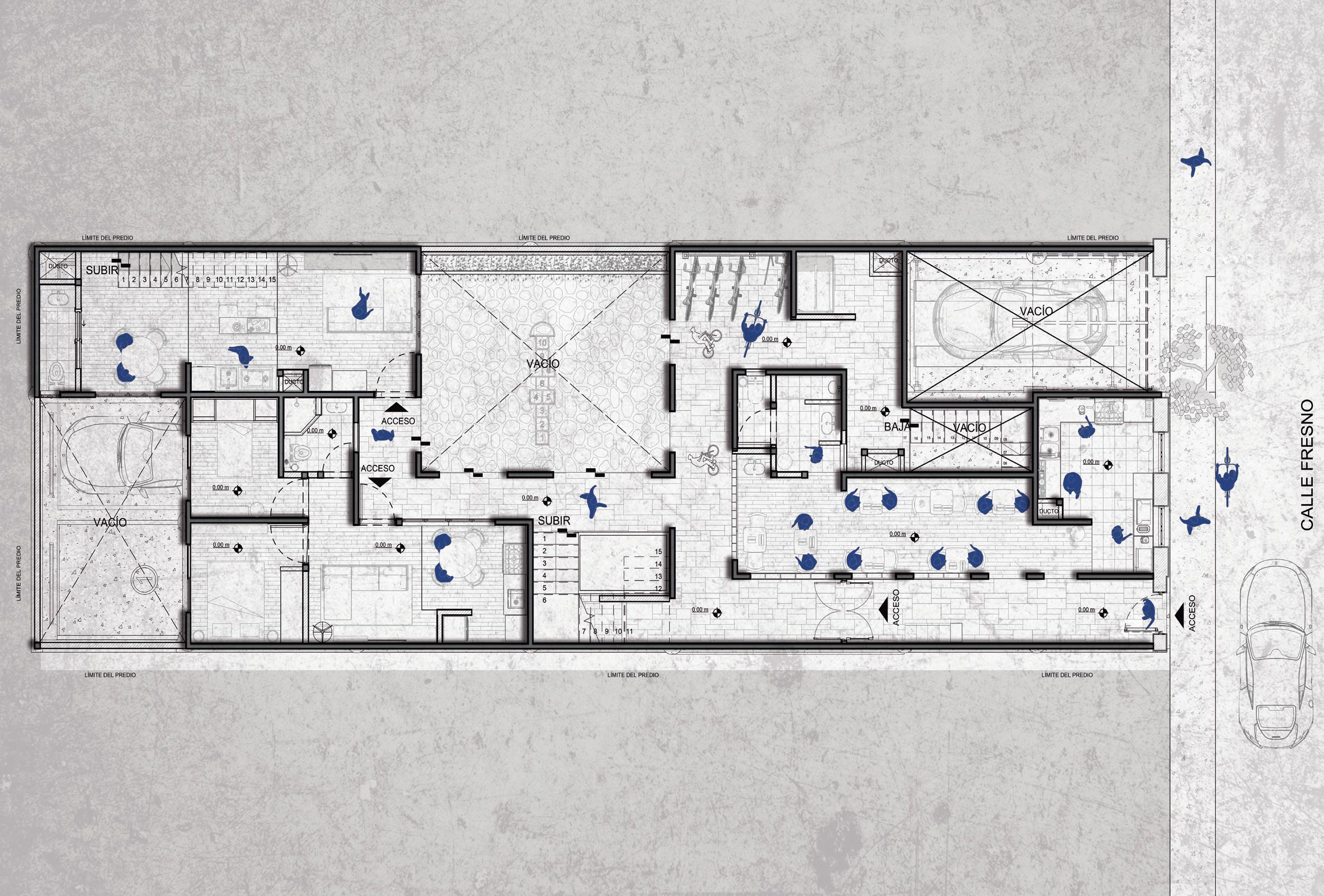

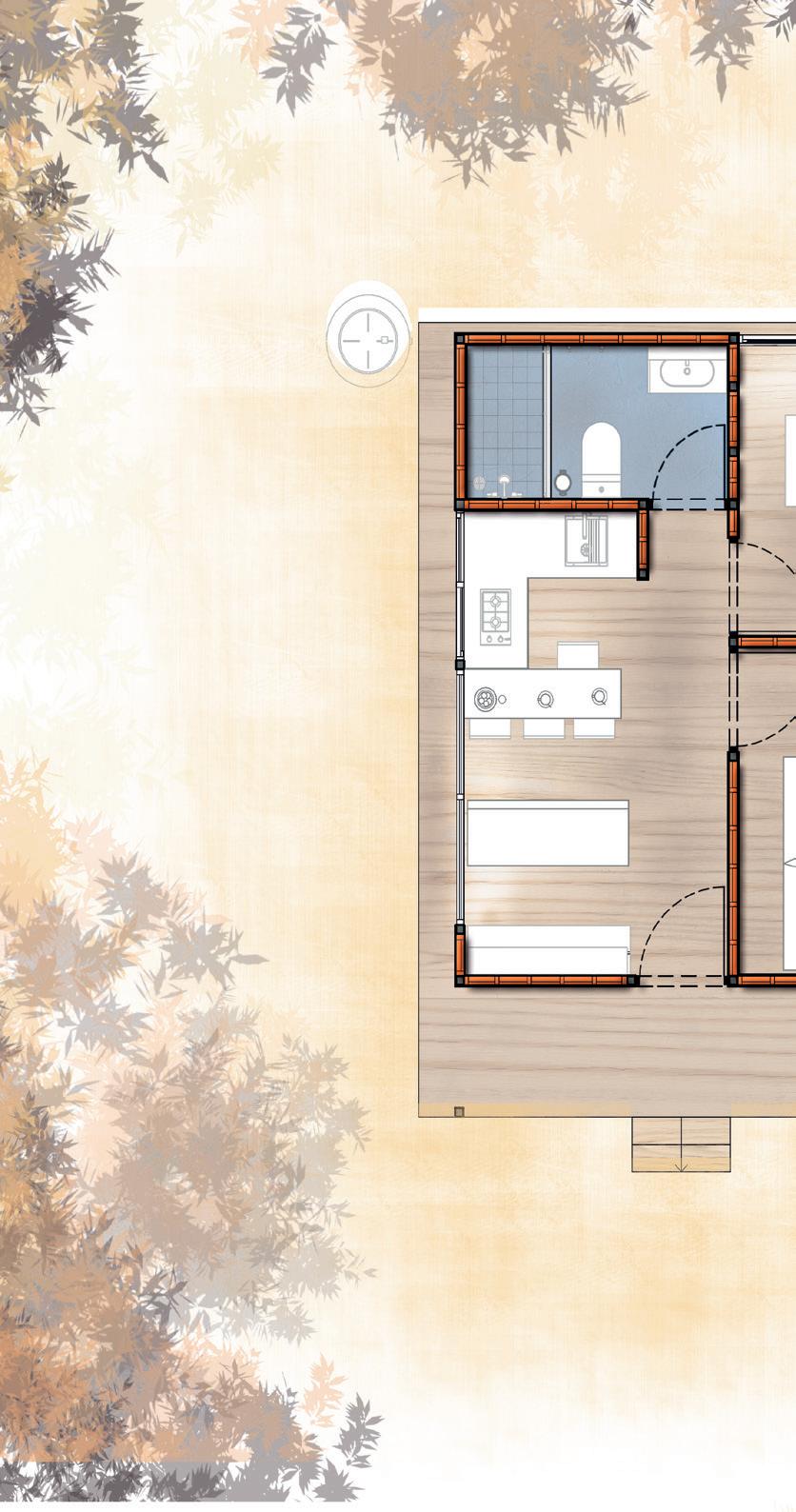

PLANTA BAJA

RECÁMARA PRINCIPAL

Portafolio

DEPARTAMENTO TIPO DUPLEX-PLANTA BAJA

DEPARTAMENTO TIPO DUPLEX-NIVEL 1

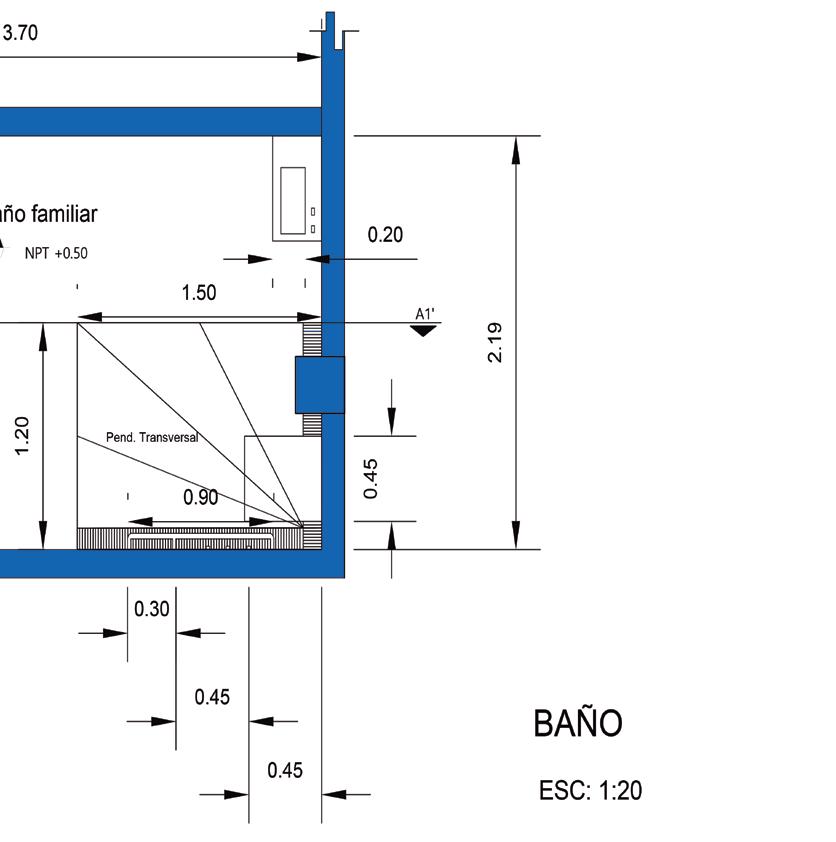

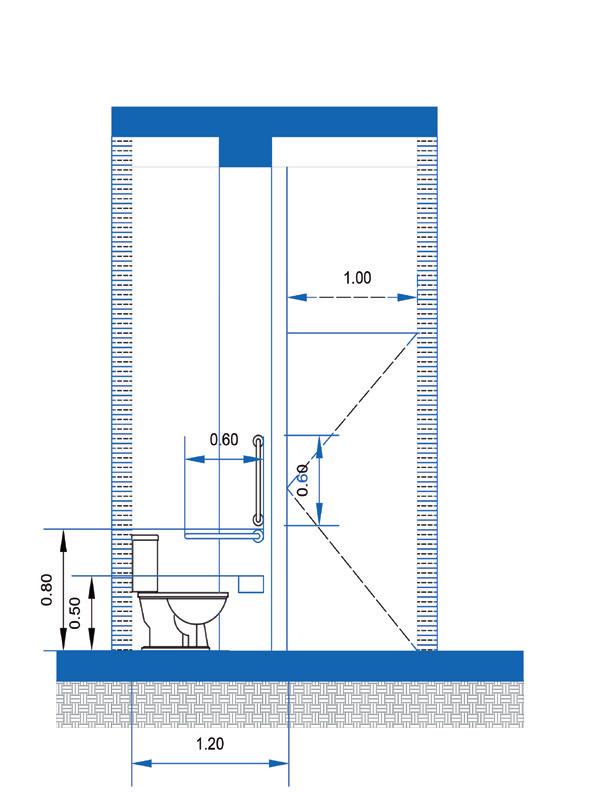

TÍPOLOGIAS DE DEPARTAMENTOS

Los departamentos van desde los 50 m3 hasta los 70 m2, cada uno cuenta con todos los servicios , de acuerdo a la norma de construcción de la Ciudad de México.

En cada departamento la circulación de los espacios ocupa desde los 30m2 a los 80m2, en el caso de los departamentos que están en la crujía son los mas afectados.

DEPARTAMENTO

DEPARTAMENTO

Portafolio

03 CASA FUENTE

Equipamiento Comunitario 2023

Organización Socio Formadora: Refugio Casa Fuente.

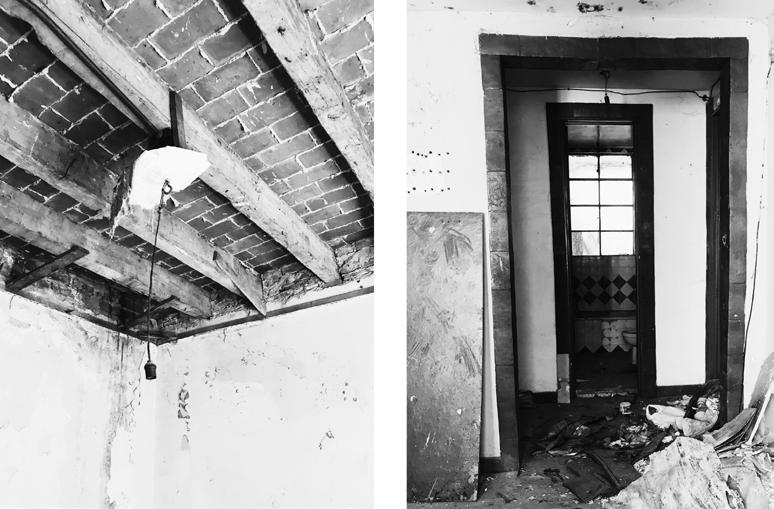

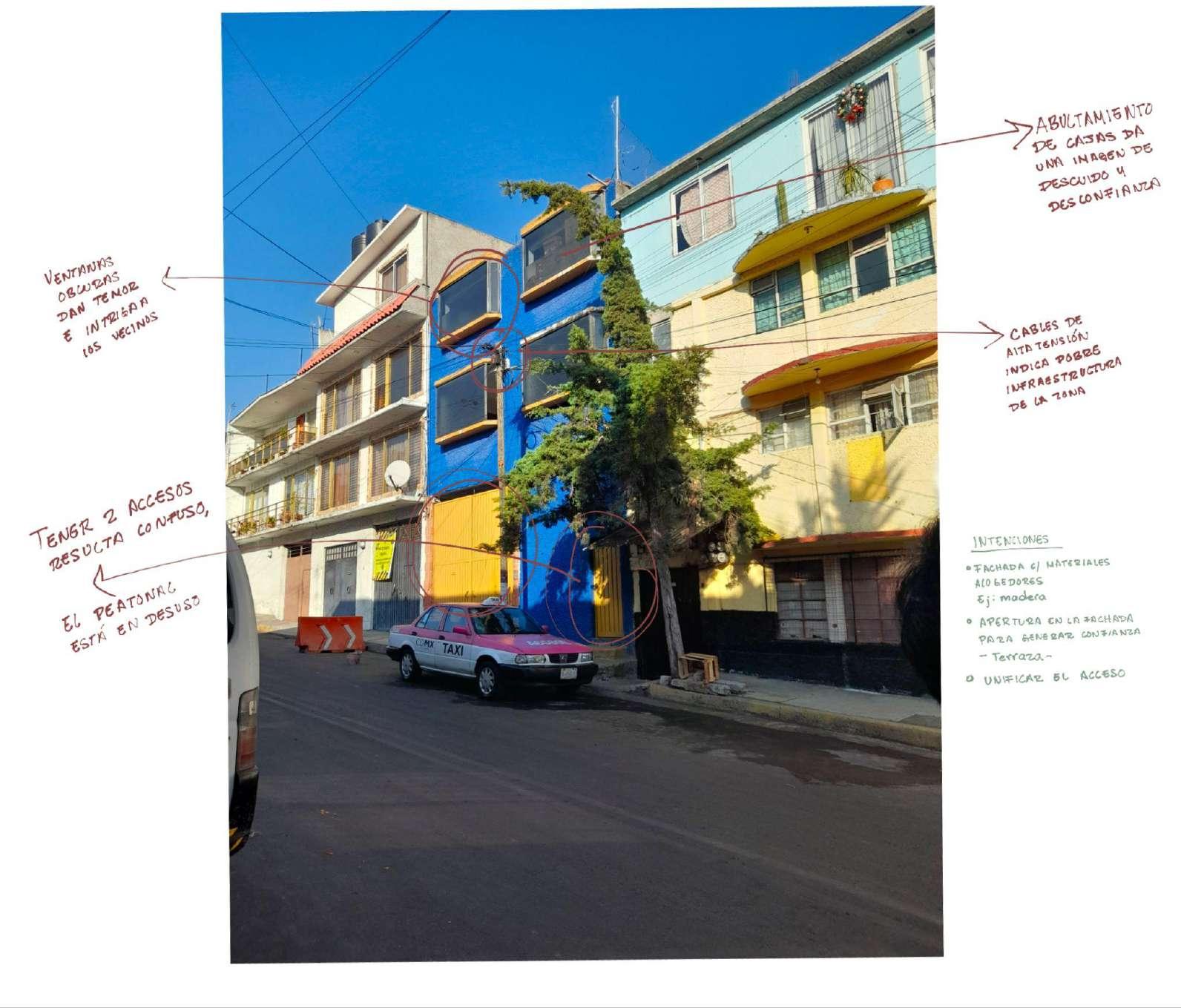

Casa fuente esta ubicado en calle San Marcos no. 13, Álvaro Obregón, CDMX.

En la generalidad de la población mexicana vemos un rechazo hacia las personas migrantes; por los comentarios que hemos escuchado hasta el momento en esta etapa de investigación, la colonia de Santo Domingo no es la excepción. Se ve a la persona migrante como una amenaza a los recursos que hay en nuestro país, a los empleos y a la integridad de sus habitantes, y en este caso, particularmente se cuestiona el impacto que pudieran tener hacia las familias de la comunidad. Es por tanto que si conseguimos que nuestro proyecto tenga un impacto positivo en el espacio público, que mejorarlo es en sí una necesidad para sus habitantes, podremos obtener de su parte una mejor aceptación de Casa Fuente y los migrantes que lleguen a ella. El proyecto consta de 4 niveles, actualmente con 125.88 m2 en superficie de construcción.

Uso de suelo SEDUVI:

Uso: Habitacional con comercio en la planta baja.

Número de niveles permitidos: 4.

Porcentaje del área libre: 30%.

Coeficiente de ocupación del suelo (COS): 87.41 m2. Coeficiente de utilización del suelo (CUS): 350 m2.

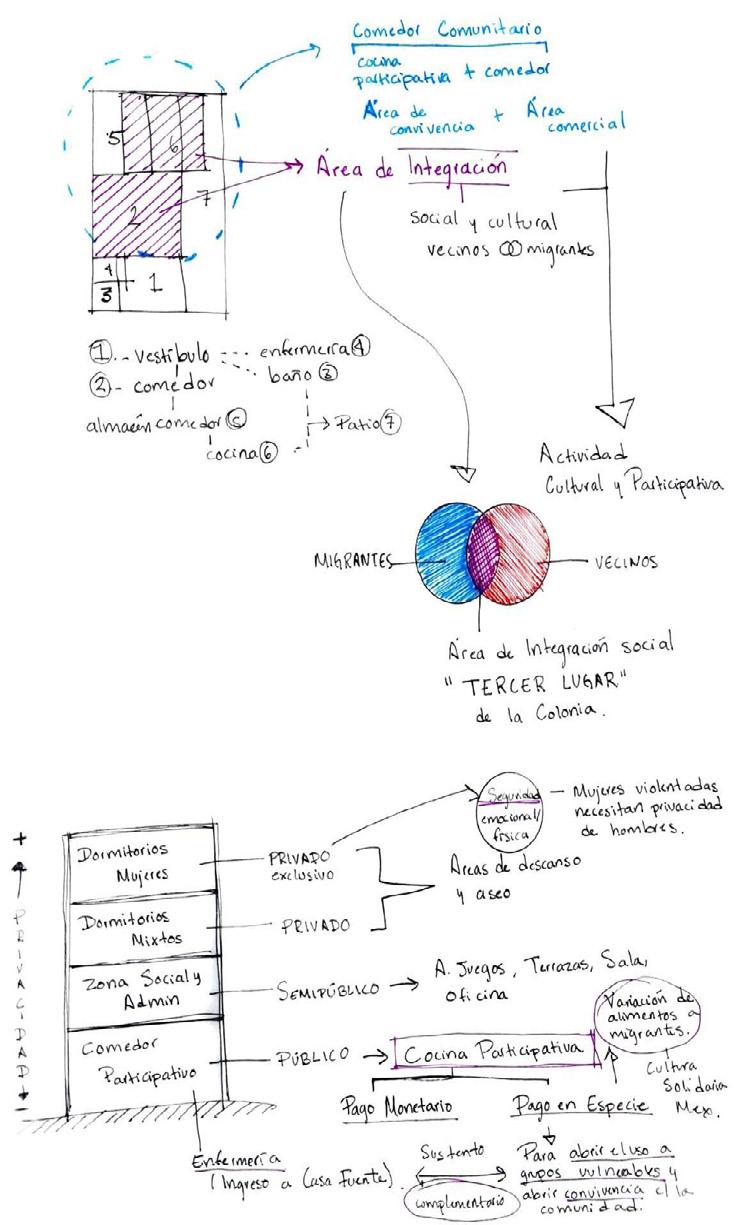

Intención principal (concepto)

Se propuso en el primer nivel un consultorio como fuente de ingresos, que de servicio tanto al público general como habitantes del refugio. Así como un comedor comunitario participativo que ayude sirva también como espacio de convivencia se agrega un vestíbulo que recibe a los usuarios de Casa Fuente con una secuencia sorpresiva hacia el interior del espacio, que los recibe un planos seriados que contienen pequeñas fuentes, llegado a un espacio donde

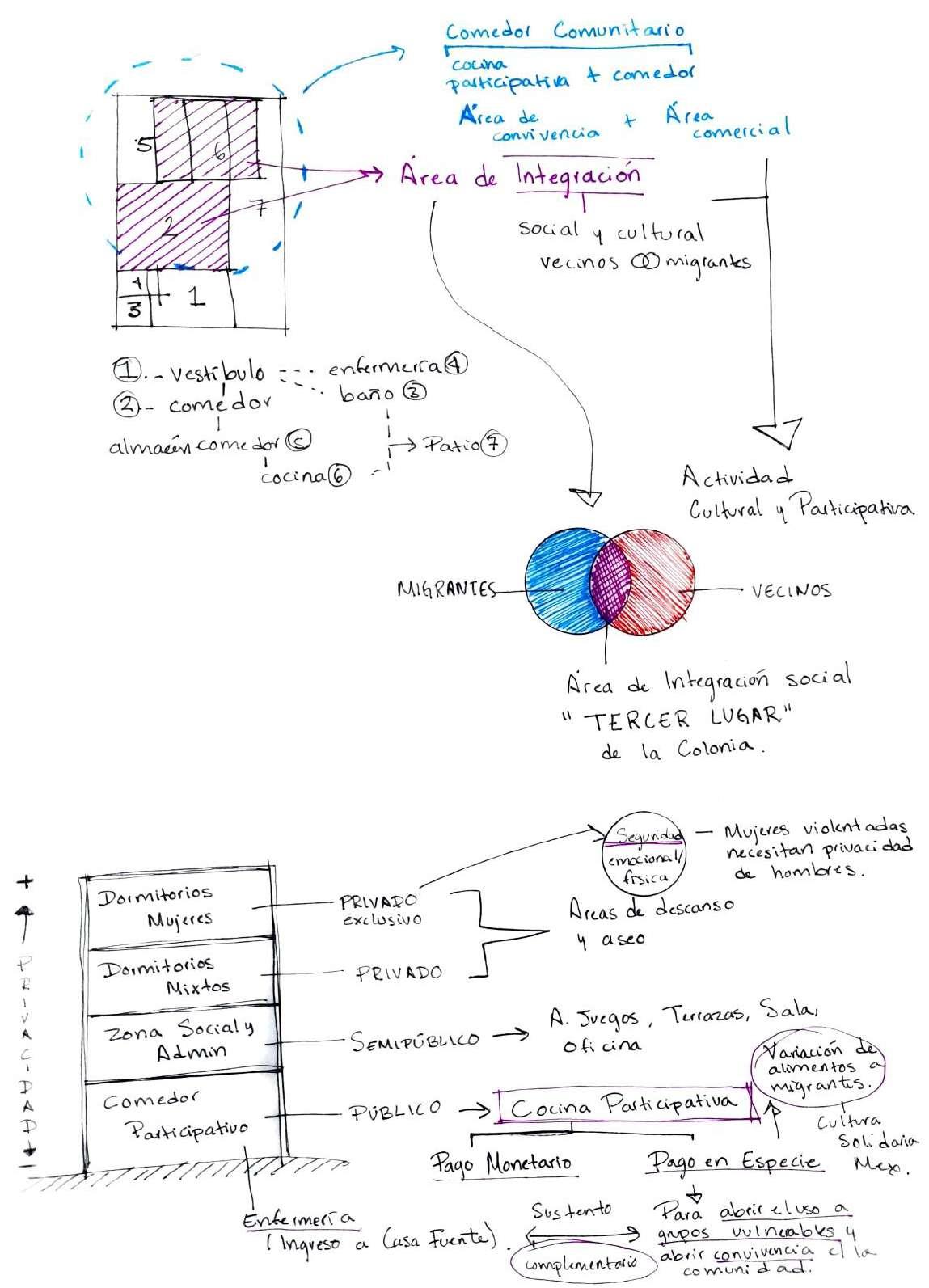

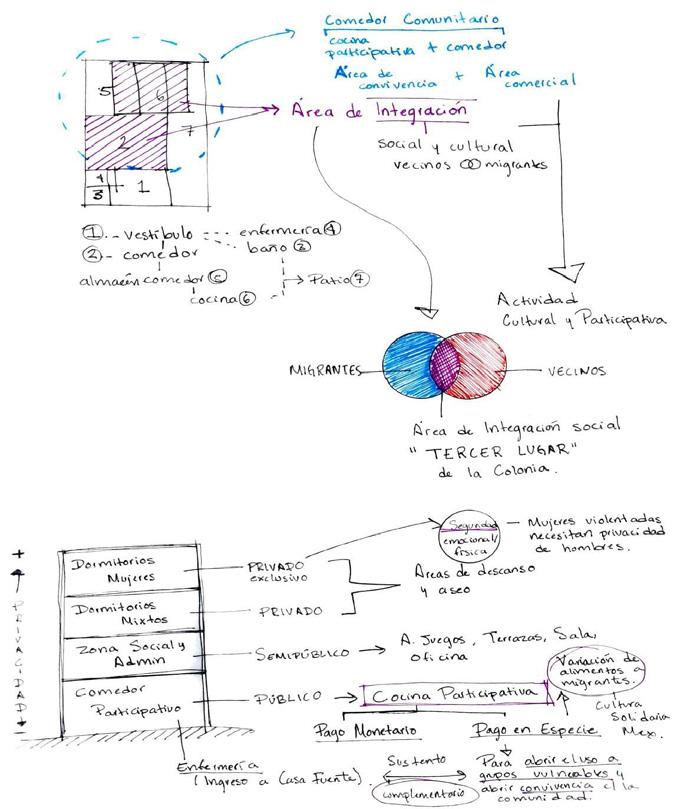

1.- Interrelación de elementos
2.- Variaciones de privacidad en el sentido vertical.
Portafolio
ZONA DE JUEGOS
Portafolio Ayelt Castro

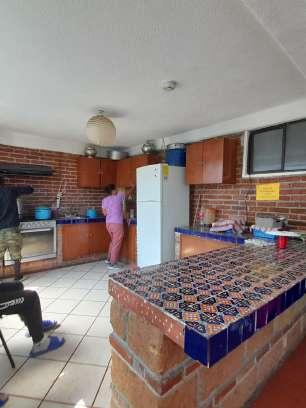

COCINA

LOSA DE CONCRETO ARMADO DE 10 cm DE ESPESOR, DE ACUERDO A

LOSETA CERÁMICA MODELO SERENITY

RECTIFICADO, ARABIA BEIGE 0.59, MARCA INTERCERAMIC

LOSA DE CONCRETO ARMADO DE 10 cm DE ESPESOR, DE ACUERDO A

PLAFON DE YESO DE 6 CM

VENTANA CORREDIZA DE CRISTAL LAMINADO

MURO HUECO, CON APLANADO CEMENTO-ARENA, PINTURA ANTICORROSIVO APLICADO A DOS MANOS Y SELLADOR

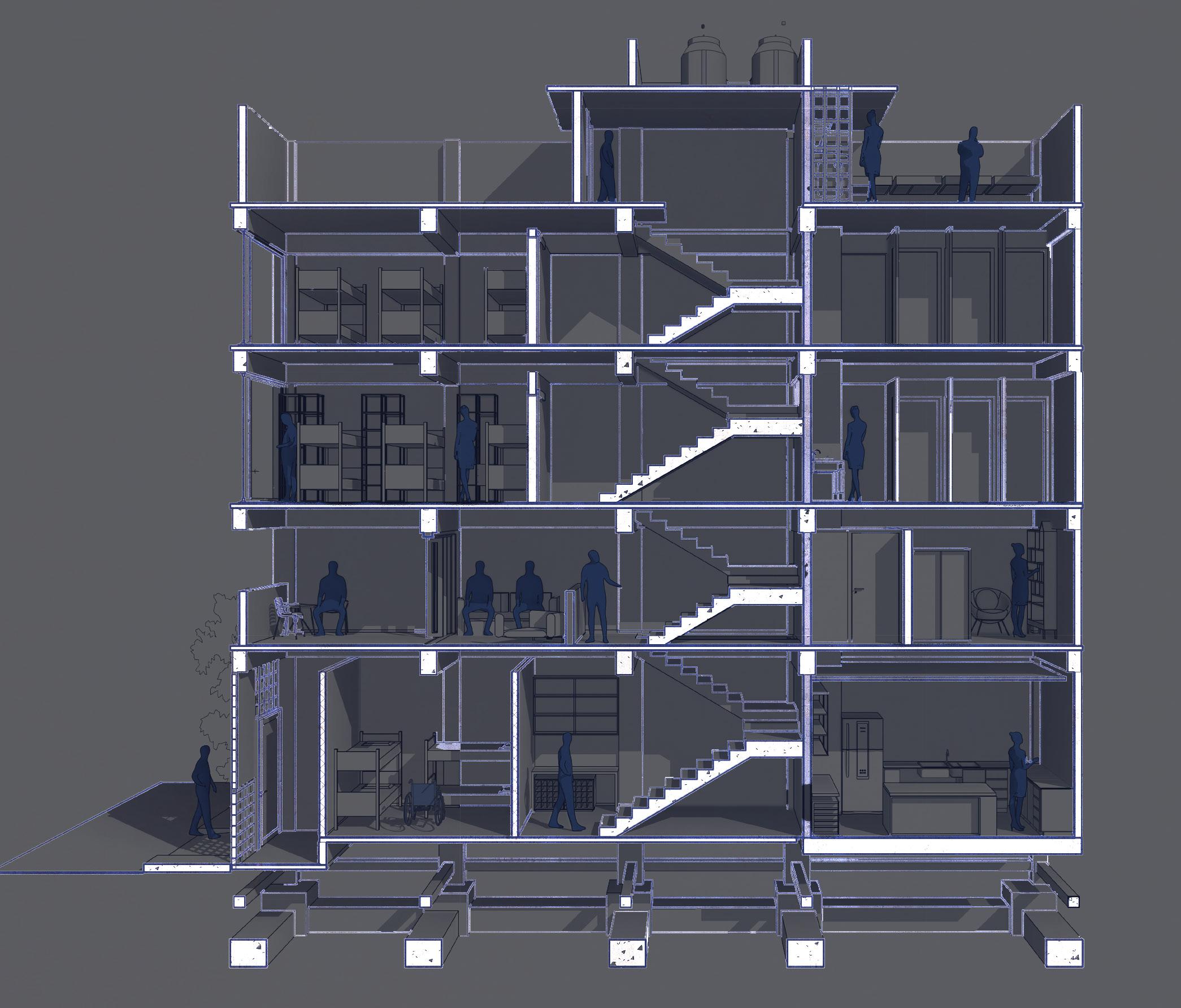

CORTE POR FACHADA

TRABE DE CONCRETO ARMADO DE 25 x40 cm, DE

TIERRA APISONADA SOBRANTE DE EXCAVACIÓN

SISTEMA DE RIEGO DE POLIETILENO 16 mm

INTERVENCIÓN ESTRUCTURAL

VENTANA CORREDIZA DE CRISTAL LAMINADO

DE CERRAMIENTO

VEGETACION SEGUN CARACTERISTICAS DE LA OBRA

DE BLOCK HUECO

SUSTRATO PROFESIONAL ENRIQUECIDO CON TURBA RUBIA O PERLITA

TACO DE EXPACION 8*/40mm

TIRAFONDO DE 5*40 mm

LOSETA CERAMICA MODELO SERENETY RECTIFICADO ARABIA BEIGE 0.59 X 1.19M, MARCA

LOSA DE CONCRETO EXISTENTE

GEOTEXTIL

FIJACION MECANICA DE ESTRUCTURA

FIJACION MECANICA DE CAPA DE SOPORTE REMACHE DE ALUMINIO DE 4,8*18

DE RECOLECCION

TRABE DE LIGA DE CONCRETO( 20 cm x 20 cm

SUB-ESTRUCTURA SOPORTANTE DESDE 4 CM SEGUN DISEÑO

DE AIRE

IMPERMEABLE MAX 10mm

ZAPATA CORRIDA DE CONCRETO (50 cm x 64 cm)

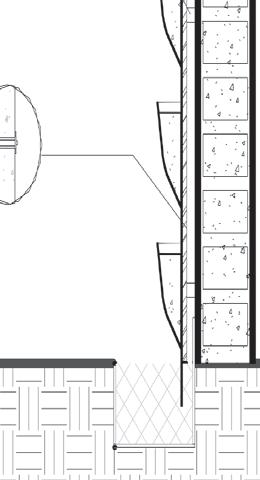

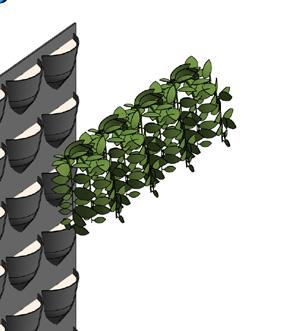

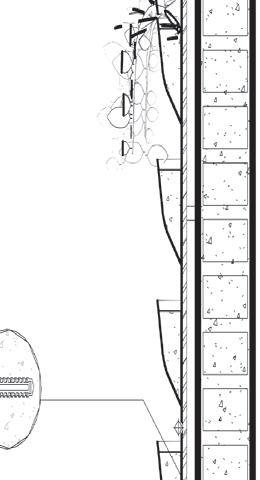

DETALLE MURO VERDE

LAMINA IMPERMEABLE

TUBERIA DE RIEGO

VEGETACION ESTRUCTURA DE SOPORTE

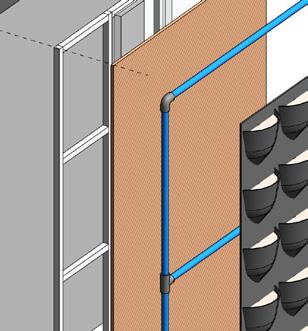

ISÓMETRICO EXPLOTADO MURO VERDE

Se propus0 también agregar un cuarto nivel al edificio, para así poder tener la capacidad de albergar un mayor número de personas. Para esto es necesario re estructurar la columna de colindancia del lado oeste del terreno, pues sus dimensiones actuales son insuficientes para sostener el nuevo nivel.

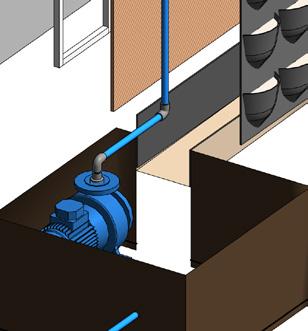

TANQUE DE ALMACENAMIENTO DE AGUA

Se expresa la intención de la construcción de nuevas escaleras, esto debido a que las actuales no tienen las proporciones adecuadas para brindar un espacio seguro a los habitantes del refugio

DE BLOCK HUECO

DE AIRE

TUBERIA DE RIEGO

VISTA PLANTA MURO VERDE

MURO
MURO

04

HABITAT ARAGÓN

Habitat Efímero 2021

Organización Socio Formadora: Instituto de Vivienda de la Ciudad de México.

La “Arquitectura emergente” ha sido el nombre asignado a este género de edificaciones temporales que han sido las respuestas de los arquitectos ante el problema de la migración y los asentamientos humanos irregulares. Estas arquitecturas deben contar con cinco requerimientos: funcionalidad, significativa (en el sentido de representar una esperanza ante las situaciones de crisis que las personas en ese momento viven), específica (diseñadas para ser habitadas por un tiempo establecido), social y sostenible.

El temblor del año 2017, donde la Ciudad de México recibió múltiples edificios destruidos, cientos de personas se quedaron sin hogar, desde que Donald Trump inició el cargo de presidente de los Estados Unidos, el problema de la migración se ha agudizado en México. Tan solo en el 2017, nuestro país había recibido cerca de diez mil refugiados centroamericanos que habían atravesado nuestro territorio en numerosas caravanas y que hasta la fecha se encuentran asentados en la zona fronteriza del norte. Las acciones gubernamentales dirigidas a otorgar espacios habitables a esta población migrante no han sido suficientes. Dada la gran cantidad de personas, los albergues y refugios destinados a esta población flotante se encuentran saturados, generando problemas consecuentes de las condiciones de hacinamiento de estos espacios como estrés, enfermedades y tensiones entre los habitantes.

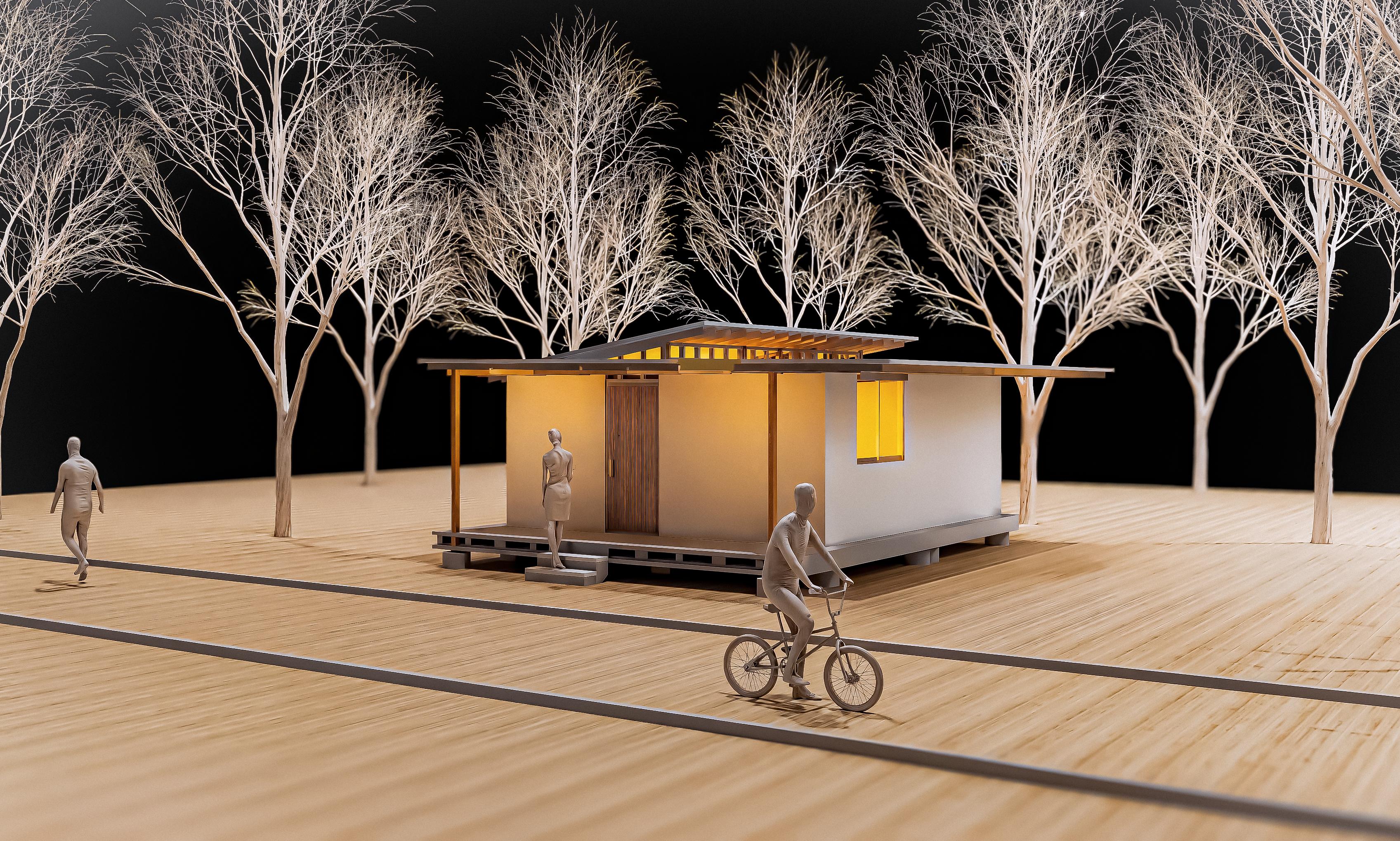

DESCRIPCÍÓN DEL PROYECTO

Se Diseño un espacio temporal, habitable, con dimensiones mínimas para una familia de 4 integrantes o 2 desconocidos. En este espacio todos usuarios deberán poder realizar las funciones básicas de alimentación, higiene y descanso.

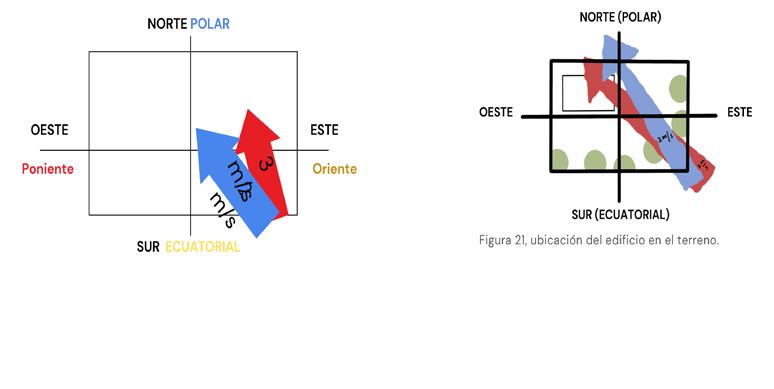

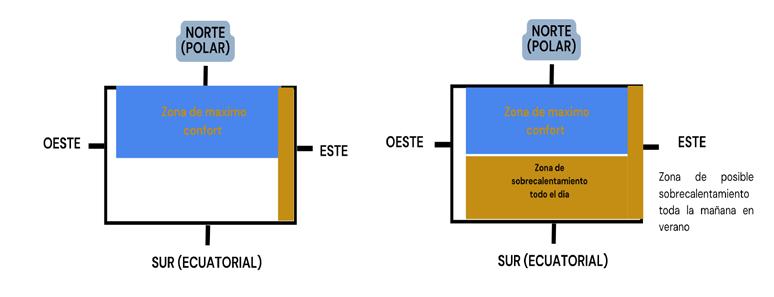

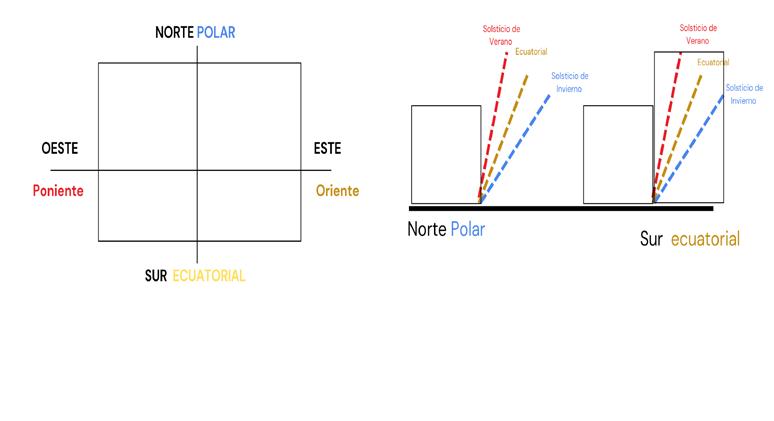

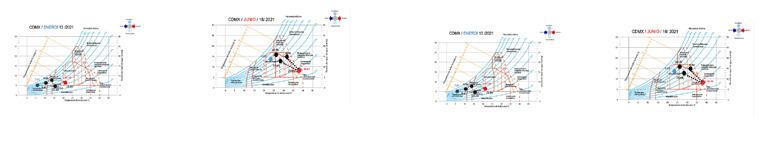

El proyecto cuenta con entradas de ventilación natural, captación de luz en todo el día, precisamente en los espacios sociales. en el lado norte están la sala, cocineta y baño, en el lado sur las recámaras. Al tener una forma inclinada permite tener alturas altas, donde el espacio de separación entre el interior y el exterior crea un espacio de transición no implicará una disminución de temperatura por el aire frío. El proyecto tiene un total de 40m2.

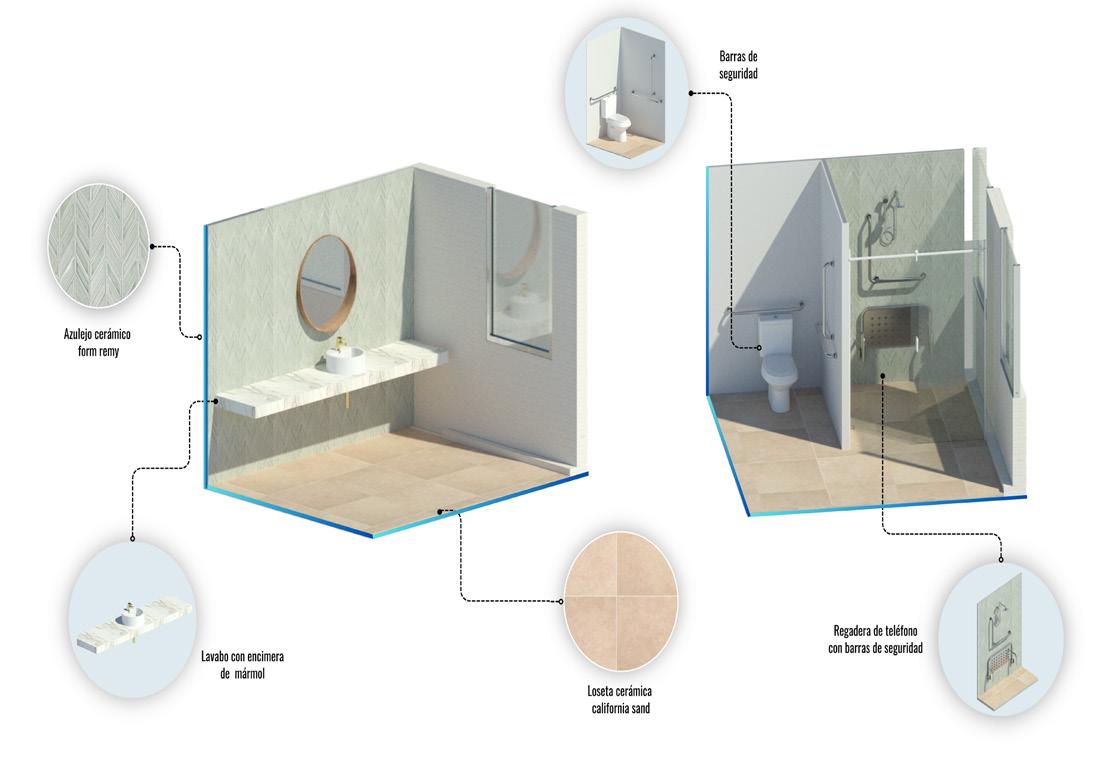

ISÓMETRICO DE COCINA Y BAÑO

ISÓMETRICO DE RECÁMARA Y SALA

CORTE LONGITUDINAL A-A´
CORTE LONGITUDINAL B-B´ CORTE TRANSVERSAL
Portafolio
Castro

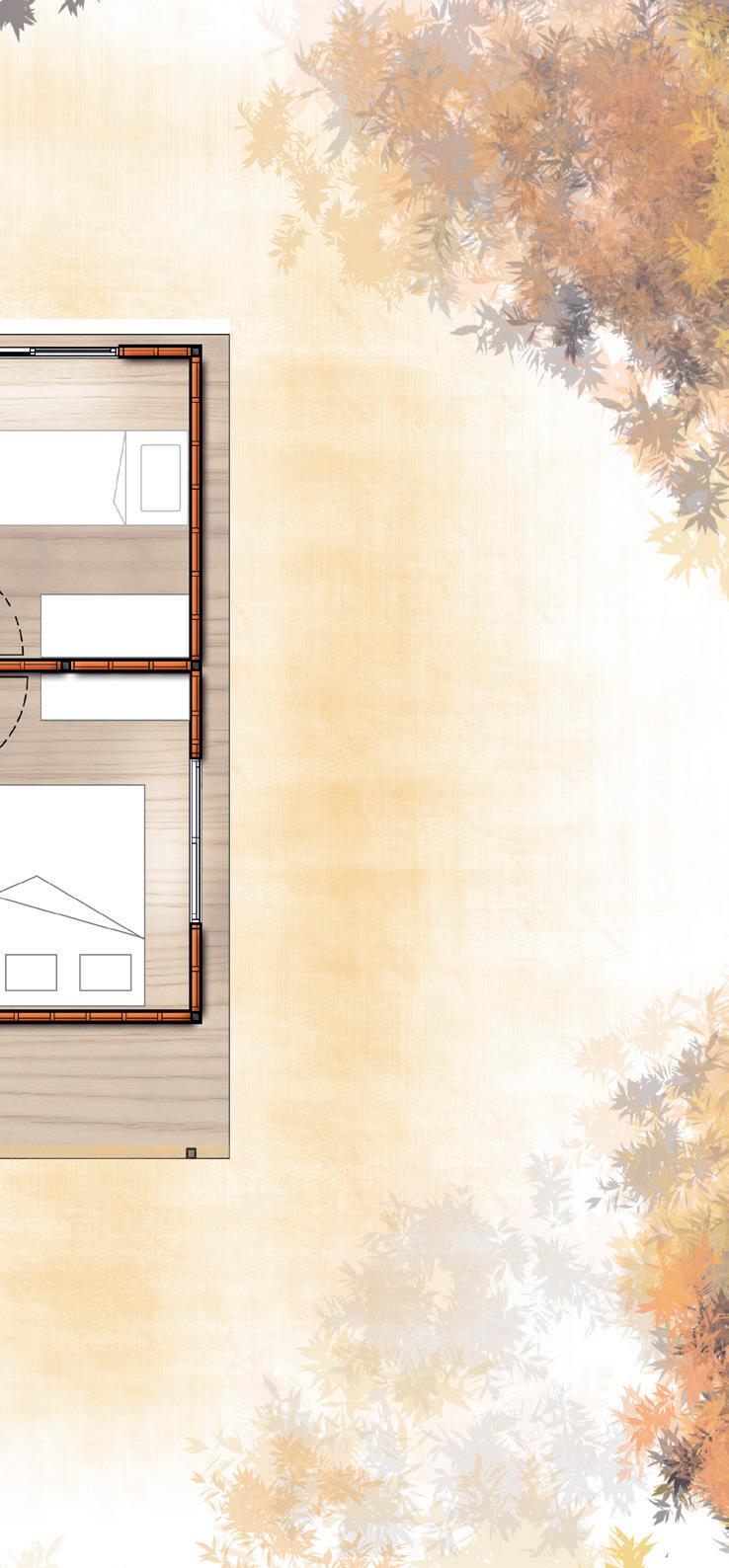

PLANTA BAJA

Tablero de cemento USG durock de 1.22 x 2.44 m

Tablero de cemento USG durock de 1.22 x 2.44 m, con pintura vinilica blanca.

Poste metálico USG estructural de 9.20 cm x 3.05 m x 0.5 cm, con canaleta USG 4.1 cm x 3.05 m

Polín de madera de 0.8 cm x 0.8 cm x 2.5 m,

Tablero macizo de pino de 50 x 240 x 5.0cm

Tarima de Madera de 1.2 m x 1 m x 110 x 14.5 cm

Tablero macizo de pino de 50 x 240 x 5.0cm

ISÓMETRICO EXPLOTADO

Extructura:

Llantas recicladas, rellena con concreto, con soporte metalico en el centro.

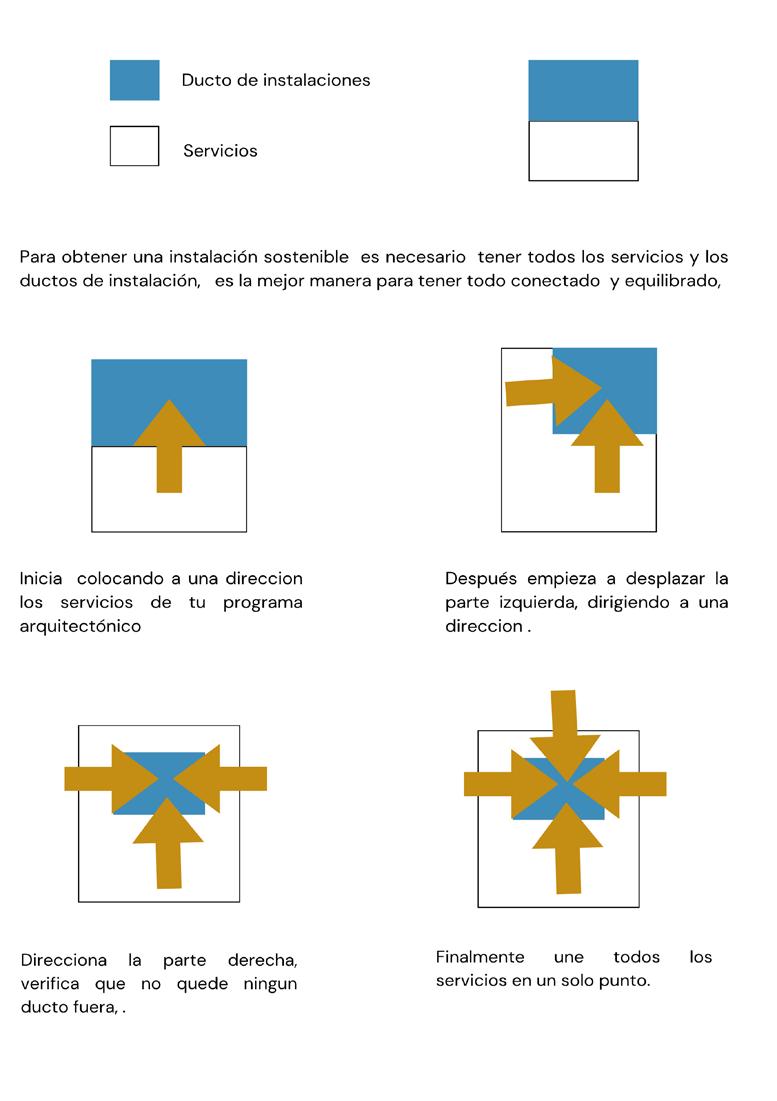

Los Materiales propuesto en este proyecto desde el polín de madera hasta el durock son re-utilizable, ya que la intención es concebir un proyecto sustentable, incluso en las instalaciones por ejemplo en el plano arquitectónico, donde se muestra la distribución de espacios, instalaciones sostenibles, utiliza un muro húmedo para la colocación de las instalaciones.

Las ventanas son grandes hechas de aluminio, canaletas, por su facilidad de costo y armado.

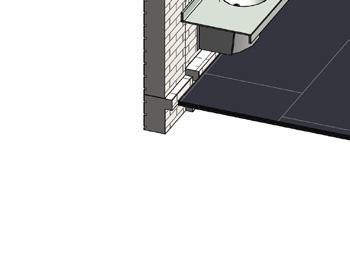

ISÓMETRICO ESTRUCTURAL

DETALLE DE UNIÓN CONSTRUCTIVA - BASE

Tablero de cemento USG durock de 1.22 x 2.44 m

Tablero de cemento USG durock de 1.22 x 2.44 m

ISÓMETRICO DE CANALETAS

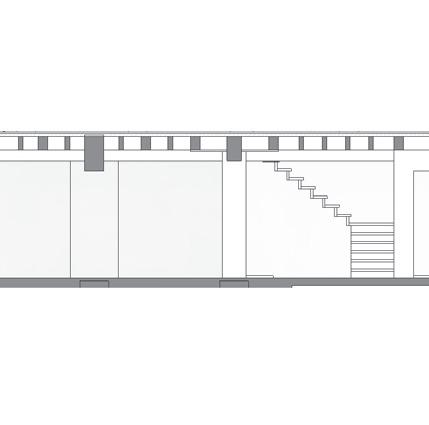

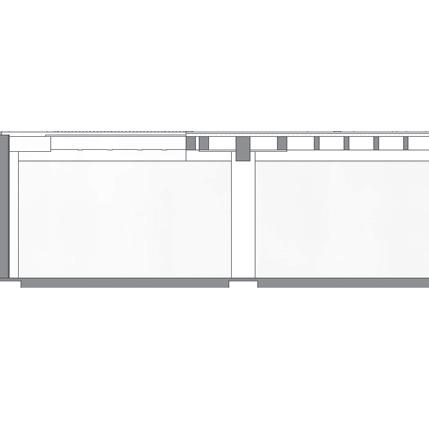

CORTE POR FACHADA

Poste metálico USG estructural de 9.20 cm x 3.05 m x 0.5 cm, con canaleta USG 4.1 cm x

Poste metálico USG estructural de 9.20 cm x 3.05 m x 0.5 cm, con canaleta USG 4.1 cm x

Poste metálico USG estructural de 9.20 cm x 3.05 m x 0.5 cm, con canaleta USG 4.1 cm x 3.05 m

Entrecalle para muros o

Entrecalle para muros o cielos de 12.7 mm

Aislante de fibra de coco

Cancel de aluminio con cristal de plastico.

Poste metálico USG estructural de 9.20 cm x 3.05 m x 0.5 cm, con canaleta USG 4.1 cm x 3.05 m

Pintura vinilica de color blanco. 7

Pintura vinilica de color blanco.

de Madera de 1.2 m x 1 m x 110 x 14.5 cm.

Cancel de aluminio con Aislante de fibra de coco

de madera de 0.8 cm x 0.8

de Madera m x 1 m x 110

Llantas recicladas, rellena con concreto, con soporte metalico en el

de madera x 0.8 cm x 2.5 Llantas recicladas, con concreto, metalico en el

8 Tablero macizo de pino de 50 x 240 x 5.0cm

Tablero macizo de pino de 50 x 240 x 5.0cm

Tarima
Polín
cm x 2.5 m,
centro. 9 10 11
Portafolio

Turn static files into dynamic content formats.

Create a flipbook
Issuu converts static files into: digital portfolios, online yearbooks, online catalogs, digital photo albums and more. Sign up and create your flipbook.
