AYELT ANGEL CASTRO VILLEGAS

AYELT CASTRO

PORTAFOLIO 2025

Estudiante de arquitectura de origen Oaxaqueño del Tecnológico de Monterrey, cursando mi último año, iniciando mi camino en la industria tecnológica aplicada al diseño, con un enfoque claro en destacar como habilidades: BIM Modeler.

Actualmente, estoy en constante formación para convertirme, a corto plazo, en meta y objetivo BIM Manager. Estoy comprometido con el sector y la industria: Construcción digital, Programación Visual, creo firmemente que es el sector que lidera la transformación de la industria en el futuro de una manera más accesible .

Mi pasión por la motivación: tecnología y su capacidad de cambiar la forma en la que construimos me impulsa a seguir aprendiendo y creciendo profesionalmente, buscando siempre la eficiencia en los procesos constructivos, por ello siempre en constante aprendizaje y resiliente.

EXPERIENCIA

TORRE B - GRUPO COPRI - Febrero 2024 - junio 2024

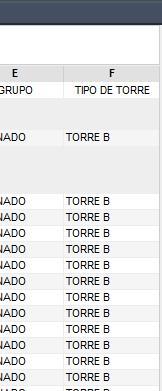

Desarrollé con metodología BIM, el modelo As-Built con un nivel de desarrollo LOD 350, para un proyecto residencial de alto nivel a través de la creación de un Plan de Ejecución (BEP), donde se llevó a cabo los modelos estructurales (concreto y acero de refuerzo), modelos arquitectónicos y mobiliario paramétrico, modelos de instalaciones (fontanería, electricidad, protección contra incendios, aguas pluviales y gas) con la documentación correspondiente, renders y recorridos virtuales. Además, cada elemento modelado fue etiquetado con un parámetro para permitir su identificación y filtrado por niveles.

Gestioné el proceso BIM del proyecto a través de la detección de conflictos utilizando Autodesk Construction Cloud, realicé una simulación general,por niveles del proceso de construcción de la torre, considerando los tiempos de ejecución de la construcción en NavisWorks. También propuse una modificación al diseño que añade valor a la arquitectura interior de los apartamentos para mejorar su potencial de venta con sus respectivos parámetros.

ACTIVIDADES EXTRACURRICULARES

GRUPO ESTUDIANTIL GIEE- Agosto - Diciembre, 2020

Realice actividades para mejorar las actividades culturales y deportivas, buscar medios para fomentar la salud mental para poder expresar las emociones.

SERVICIO SOCIAL EMBAJADORES DE LA SALUD - Enero - Junio, 2021

Realice actividades para transmitir conocimientos de salud y normas aplicables en la pandemia del COVID.

PROGRAMA DE ACOMPAÑAMIENTO PEER MENTOR - Agosto 2021Diciembre 2024

Acompañamiento en guiar, ayudar, escuchar y aconsejar alumnos de primer año para cumplir sus metas, para adaptarse a la vida estudiantil universitaria.

EDUCACIÓN

TECNOLÓGICO DE MONTERREY

Arquitectura / Concentración de Modelador y Gestión de Información de la Construcción de la Metodología BIM.

GRADUACIÓN ESPERADA: Junio de 2026.

CURSOS REALIZADOS

DIPLOMADO VIVIENDA VERTICAL CON PREFABRICADO DE CONCRETO - CAM SAM 2023

CAPACITACIÓN CONTINUA SEMINARIO CONSTRUYENDO TU CONOCIMIENTO - Interceramic 2023

CURSO DE RENDER INTERIOR Y EXTERIOR 3DS MAX Y VRAY - IONCE ARQUITECTOS 2024

TALLER DE RENDERS REALISTAS CON 3DSMAX CON CORONA - Amazing Renders LLC 2025

CERTIFICADO DE ADOBE INDISING Y PRESENTACIÓN DE PROYECTOS (PHOTOSHOP E ILLUSTRATOR) - European Shool of Architecture 2025.

CERTIFICADO REVIT ARQUITECTURA - Autodesk 2025

SKILL IDIOMA

Español Nativo.

Ingles : intermedio (B2),

SOFTWARE EXTRAS:

Paquetería Office / Qgis / Opus / Neodata

VIZUALIZACIÓN ARQ. - AVANZADO

D5 Render / Twinmotion / Vray / IA

MODELADO 3D - Intermedio

3dsmax / Sketchup

SOFTWARE

Revit

Naviswork

Construcción cloud

Autocad

Photoshop

Ilustrator

Indising

Corona Render

Agosto-Diciembre, 2022

Mención In/Site: Reconocimiento del mejor desarrollo de proyecto en vivienda del programa de arquitectura.

Microsoft Project

CONTENIDO

1. 2. 3. 4.

ENCINAR TORRE B

AS-BUILD MODEL

Modelado y gestión de información de la construcción 2024

En colaboración con : GRUPO COPRI

FRESNO 280

BIM MODEL

CASA FUENTE

BIM MODEL

HABITAT ARAGON

BIM MODEL

Vivienda Colectiva 2023

Organización Socio Formadora: Instituto de Vivienda de la Ciudad de México.

Equipamiento Comunitario 2023

Organización Socio Formadora: Refugio Casa Fuente.

Habiat Efímero 2022

Organización Socio Formadora: Instituto de Vivienda de la Ciudad de México.

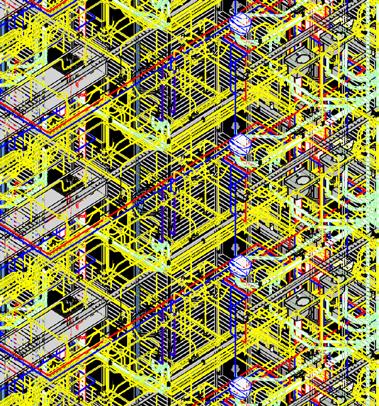

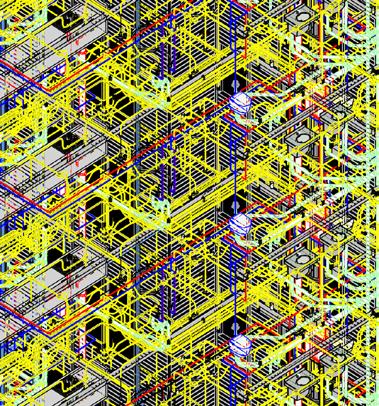

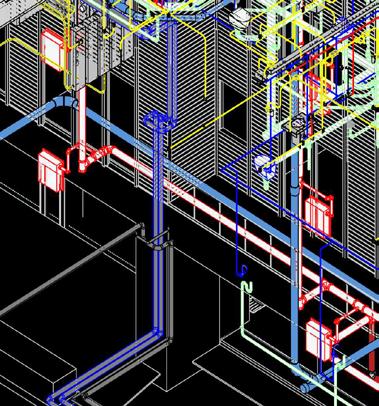

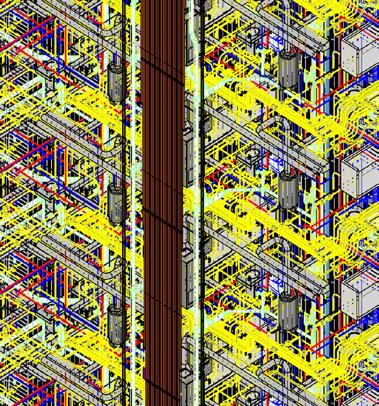

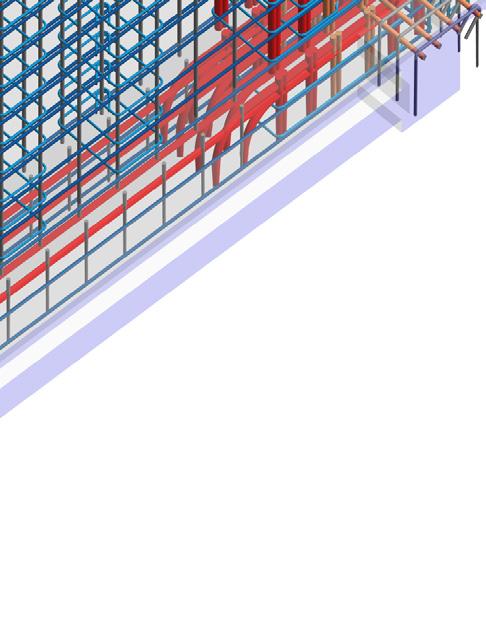

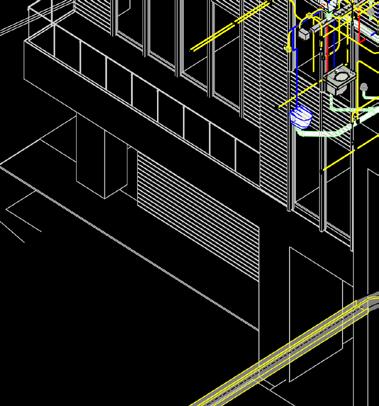

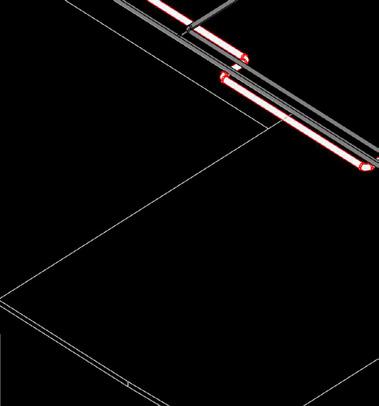

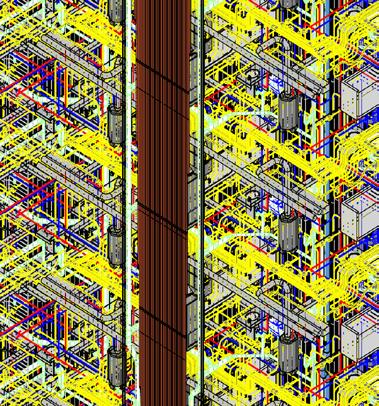

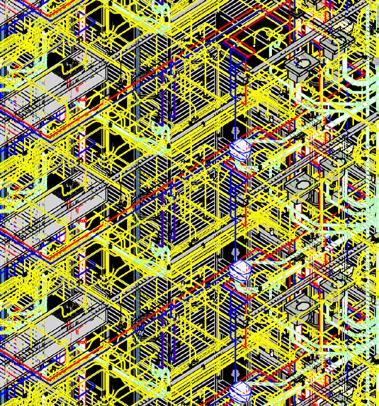

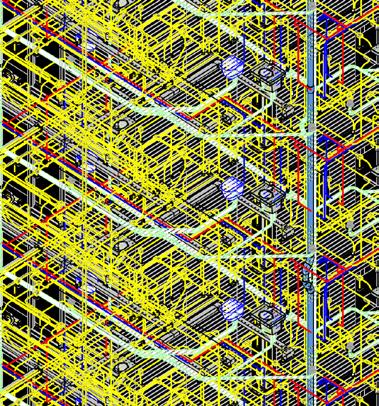

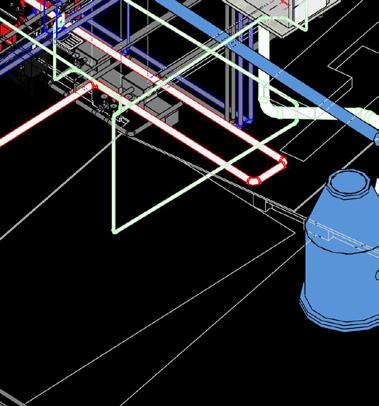

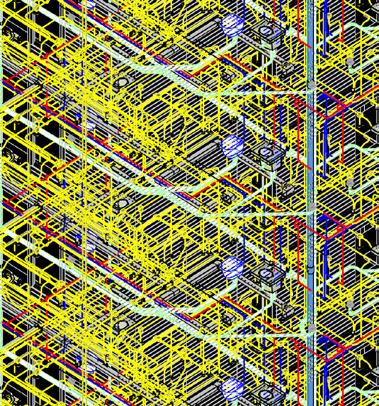

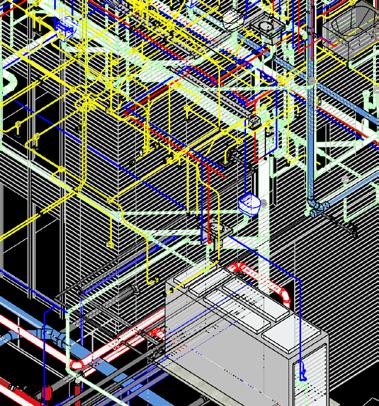

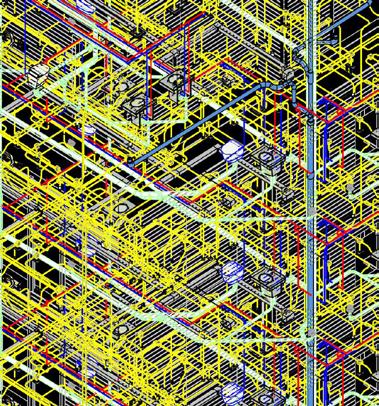

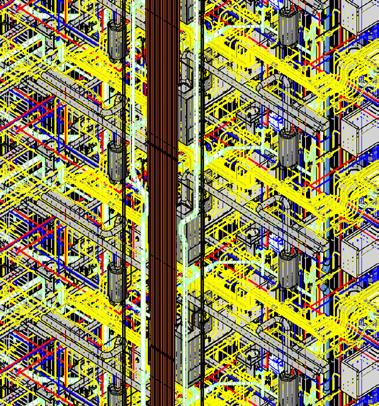

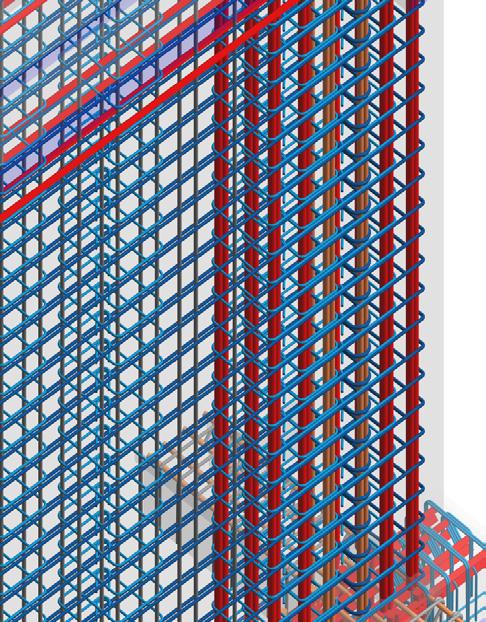

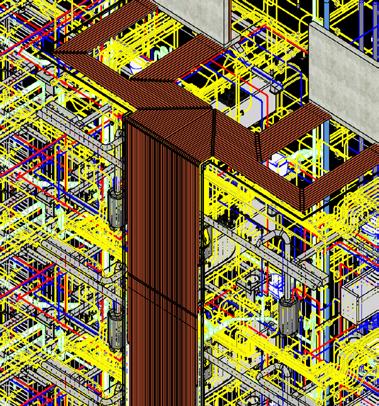

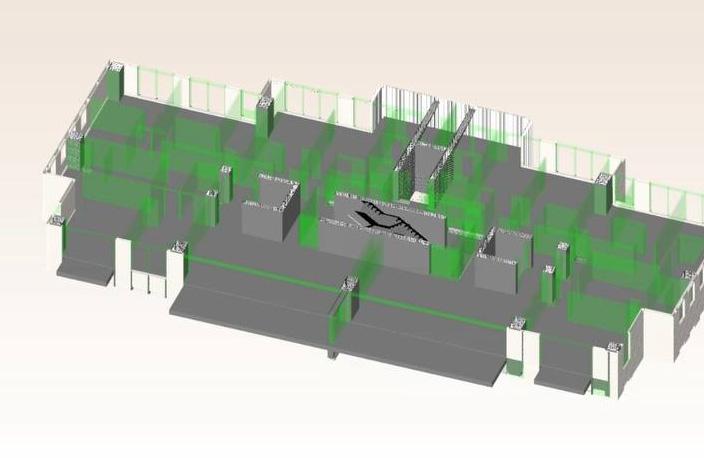

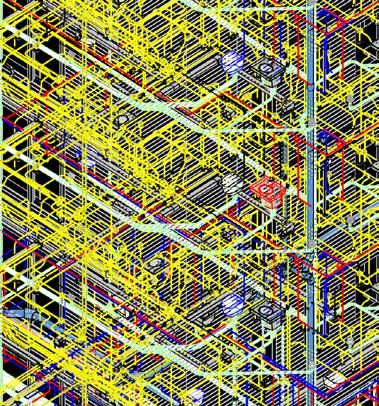

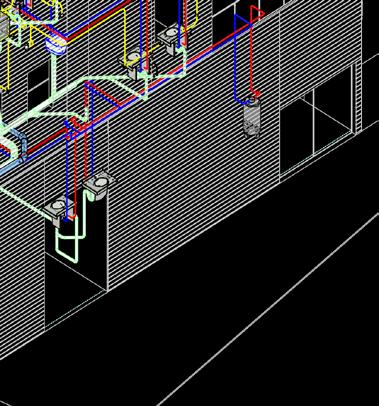

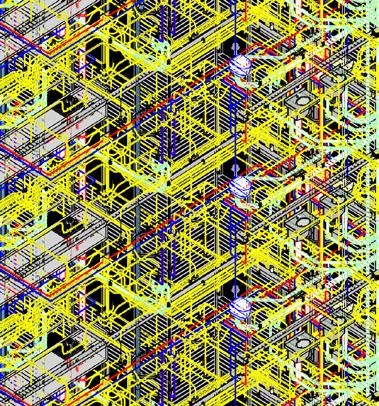

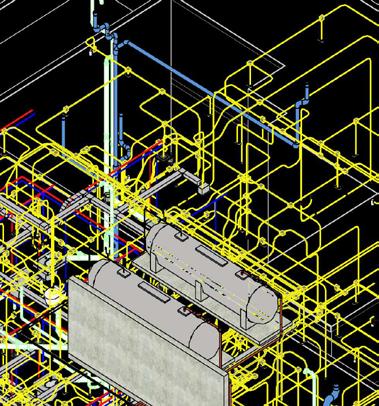

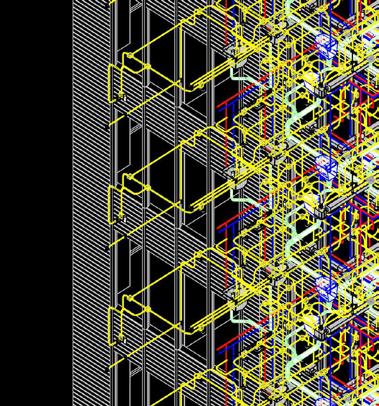

MODELO FEDERADO

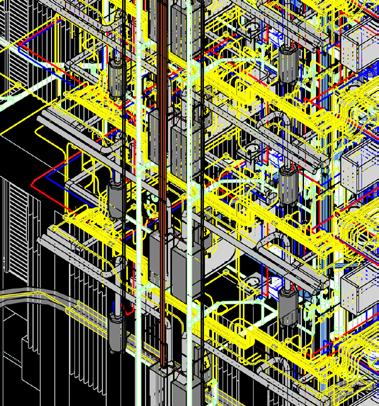

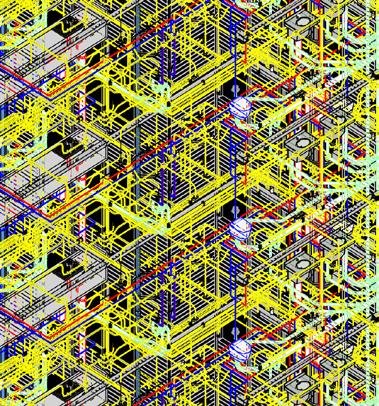

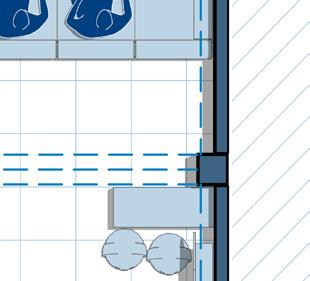

Torre B se modeló cada disciplina de manera individual, al momento de inte grarlos en una sola vista, se creó en un modelo único, completo y multidiscipli nar del proyecto.

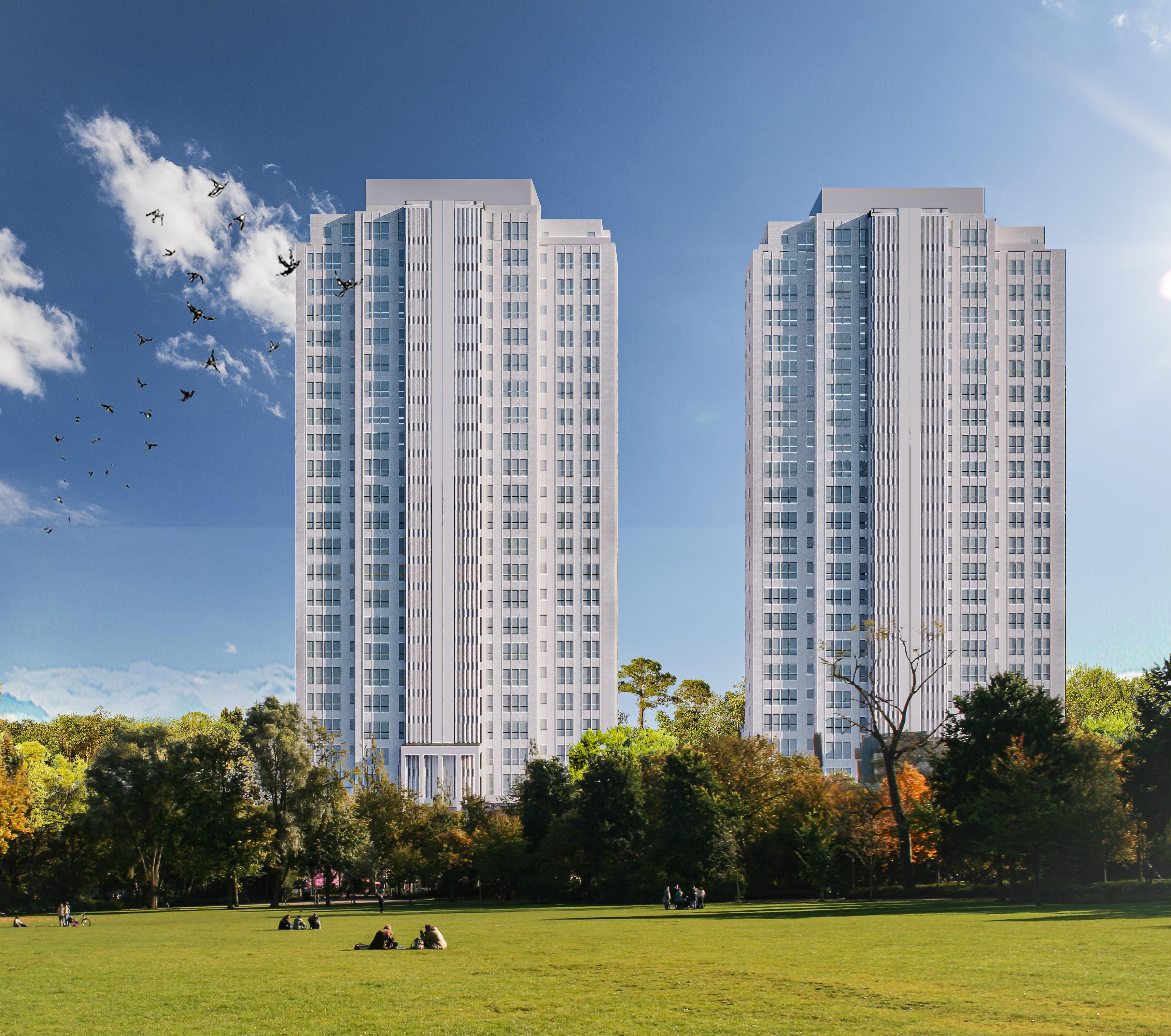

ENCINAR TORRE B

AS- BUILD BIM MODEL

Modelado y Gestión de Información de la Construcción 2024 En colaboración con : GRUPO COPRI

Encinar Torre B es un proyecto de vivienda residencial plus, ubicado en unas de las zonas con mayor plusvalía de la Ciudad de México, El proyecto está en su segunda fase compuesto de 4 sótanos destinados a estacionamientos, y 24 niveles, las cuales conforman amenidades, pent garden, plantas tipo, penthouse, roof garden y cuarto de máquina.

El proyecto se desarrolló con el nivel de detalle o desarrollo 350 LOD, de acuerdo al ISO-19650 del plan de ejecución BIM con base a la NMX-C-527-ONNCCE-2017

Aportes Realizados de acuerdo al BEP : Desarrollo de modelo detallado, adecuado para procesos de seguimiento y control de obra y normativa BIM.

- Coordinación de niveles,espacios técnicos y elementos constructivos, asegurando la calidad y coherencia de cada modelo.

- Modelo BIM completo para las disciplinas arquitectónicas,estructurales, especialidades (MEP), LOD 300.

- Modelo BiM para la disciplina de acero con un LOD 400.

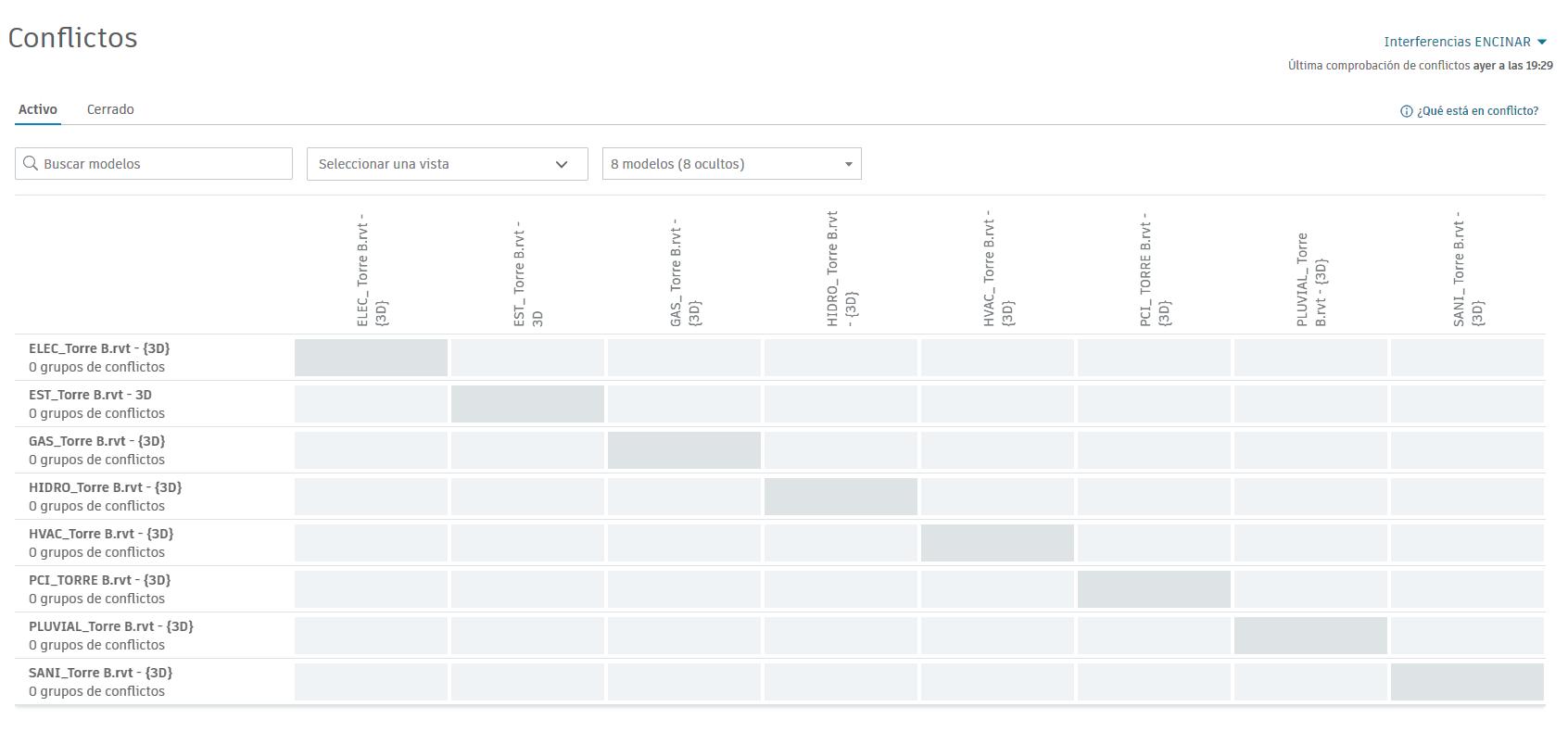

- Administración de conflictos con el programa Navisworks.

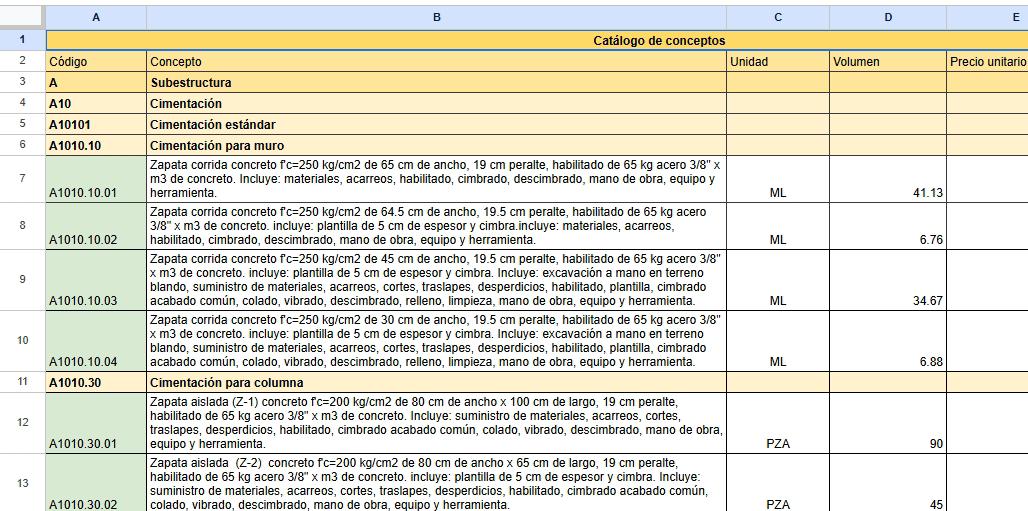

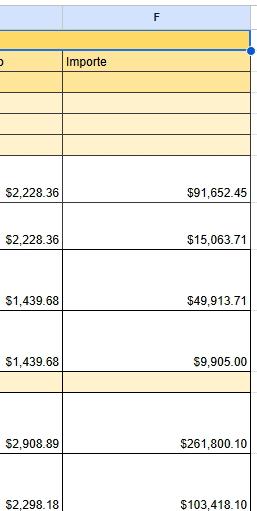

- Programas de gestión de costo y construcción Neodata

- Coordinación de modelo en Autodesk Construction Cloud

- Administración de programa de obra en Project Manager.

- Simulación 4D de obra en Navisworks

- Creación de familias específicas en el proyecto, Paramétricas.

GRUPO COPRI proporcionó visitas guiadas, así mismo todos los planos en Autocad en cada detalle de la torre. Los 4 sótanos con una profundidad total de -14.61 m y los 24 niveles con un total de 90.35 m, fueron modelados y documentados a cada detalle por medio de BIM.

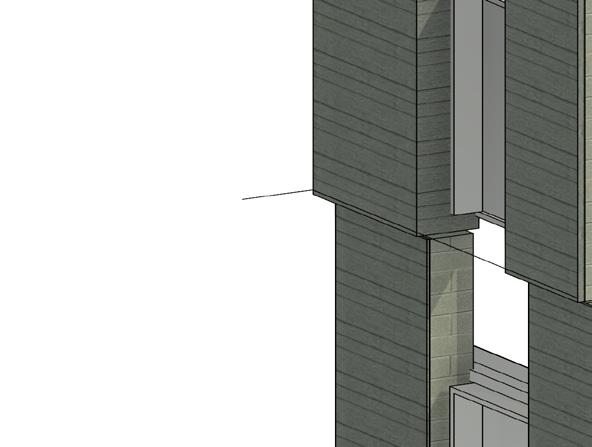

VISTA FRONTAL

VISTA POSTERIOR

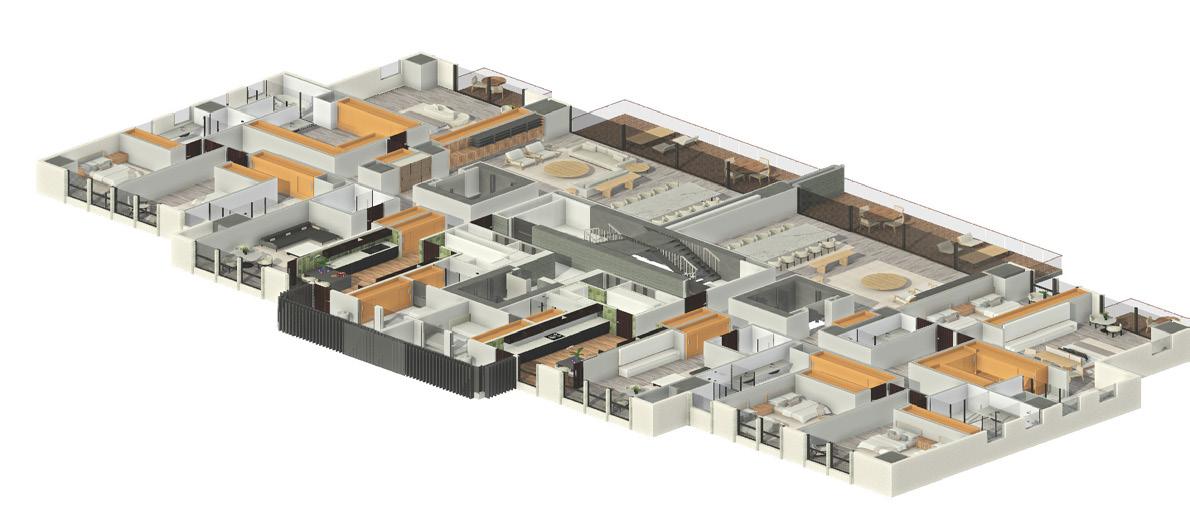

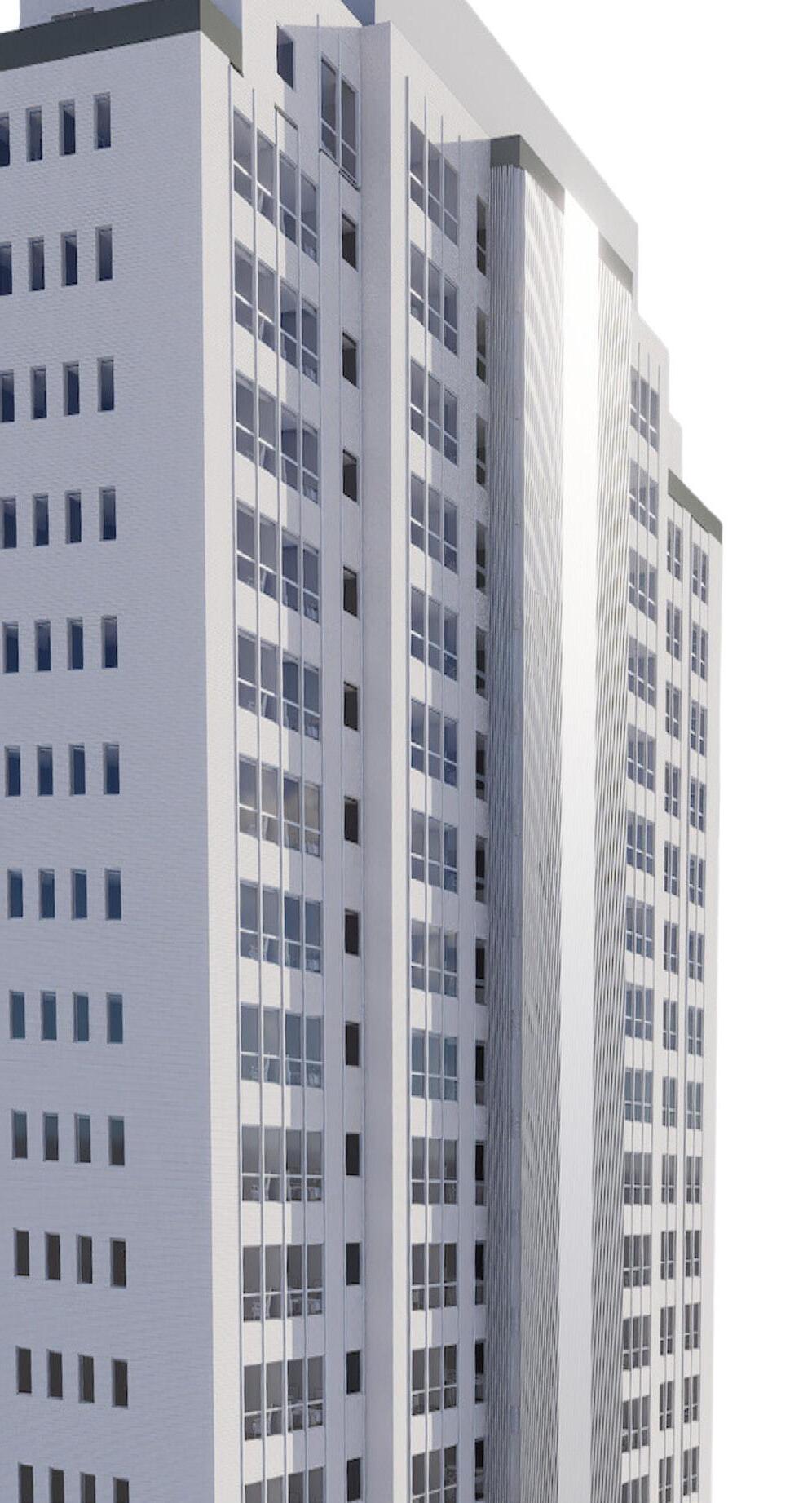

ISÓMETRICO

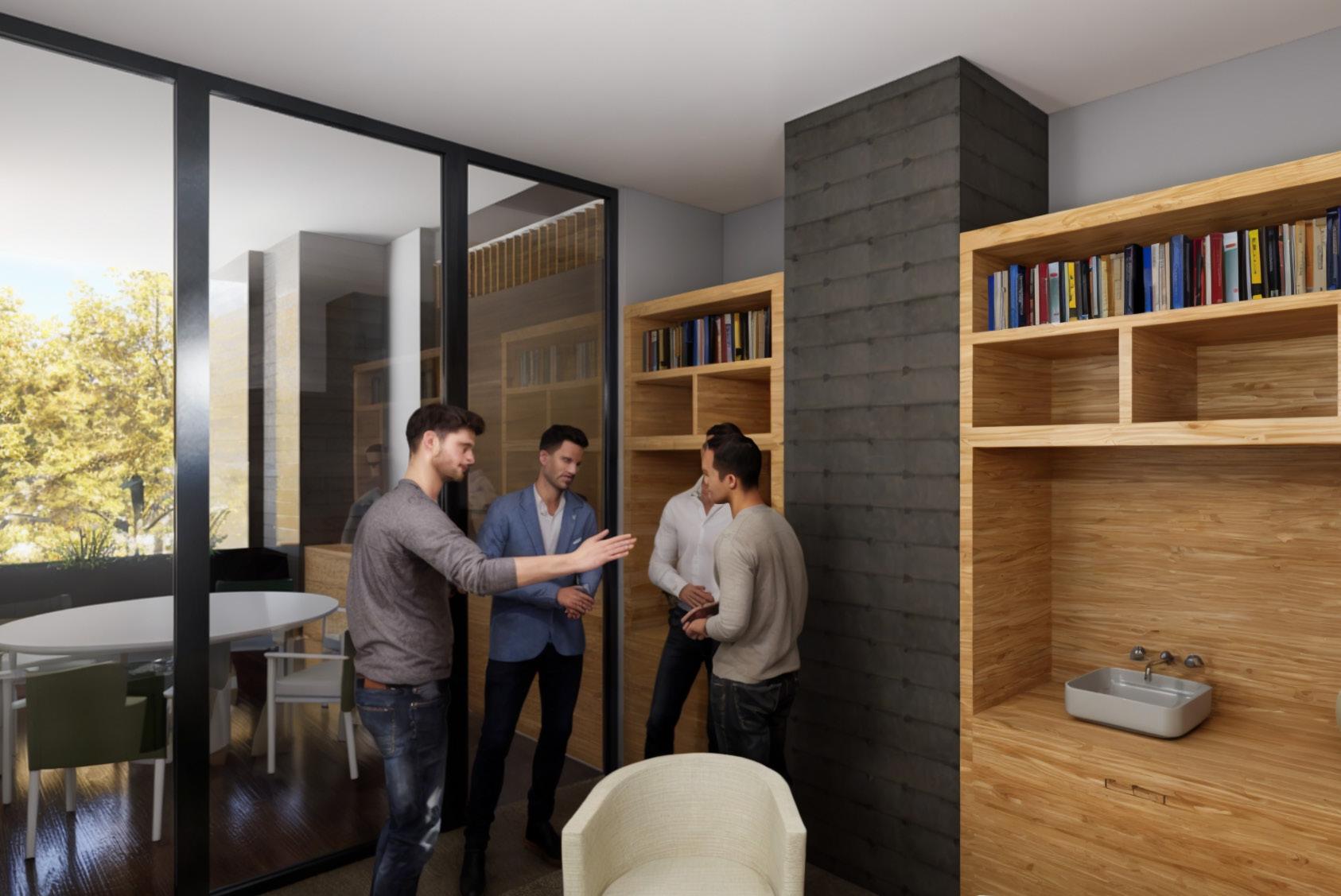

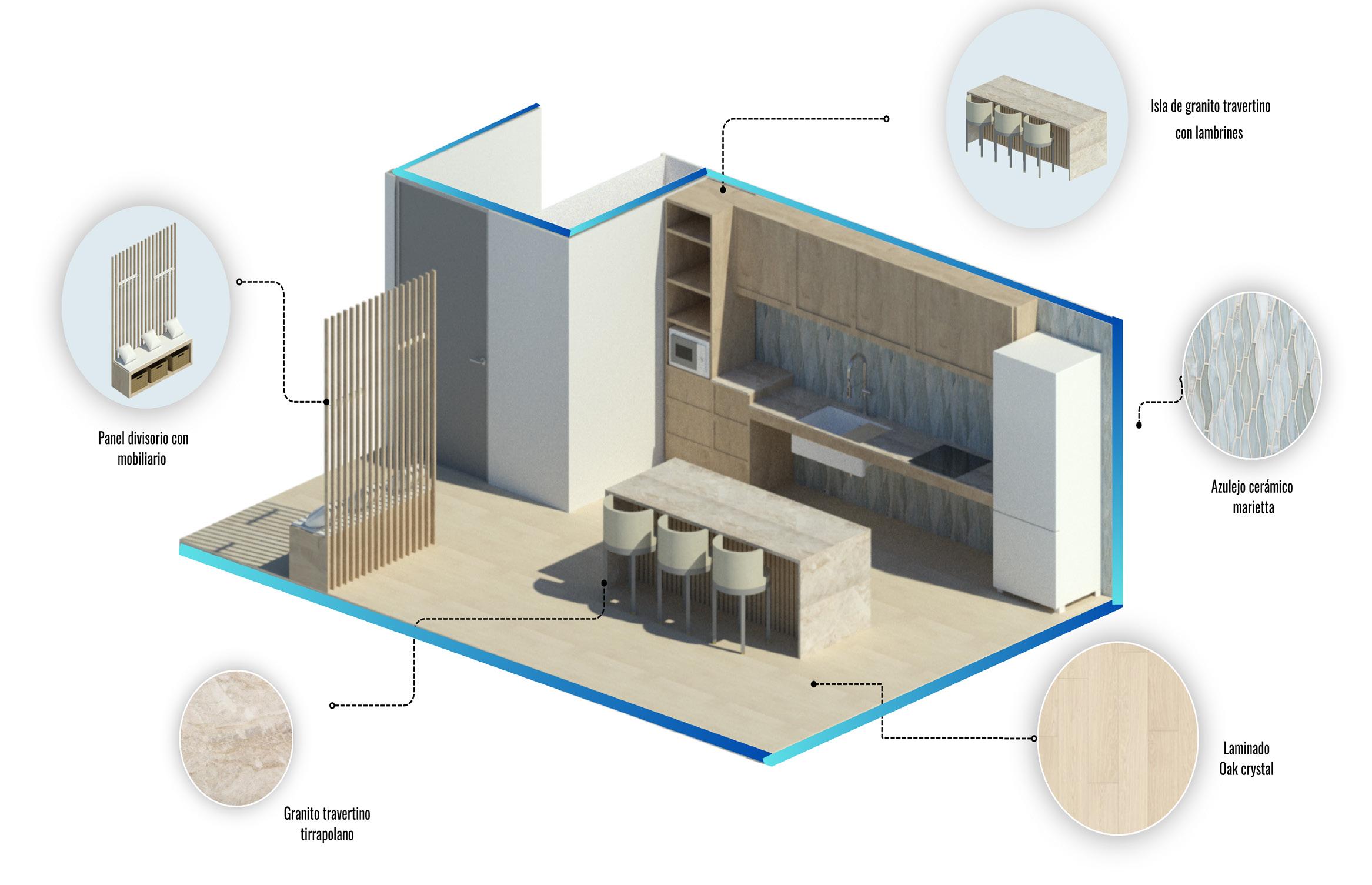

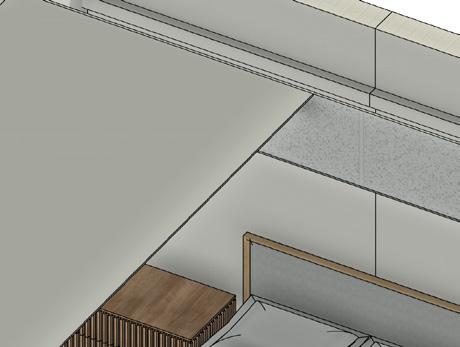

SALÓN DE USOS MÚLTIPLES

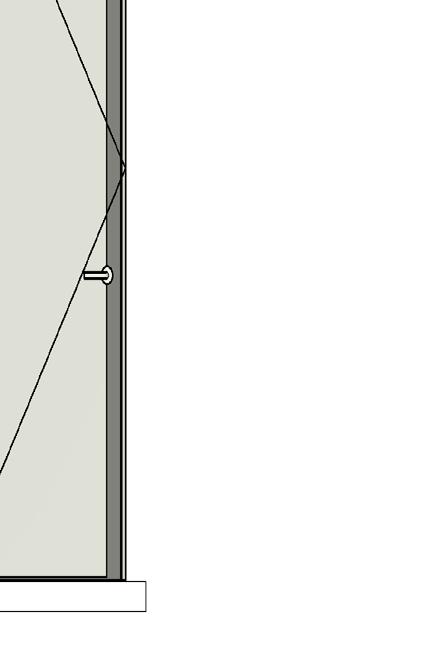

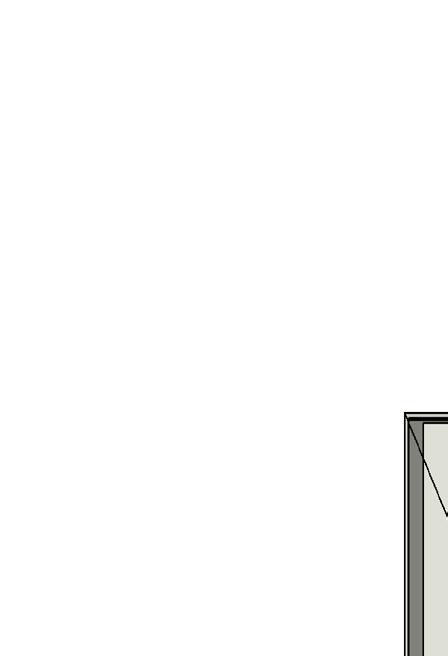

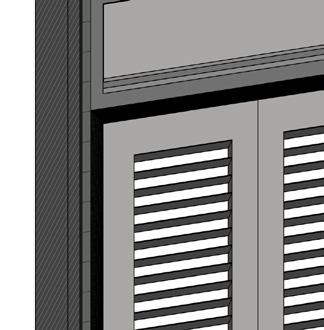

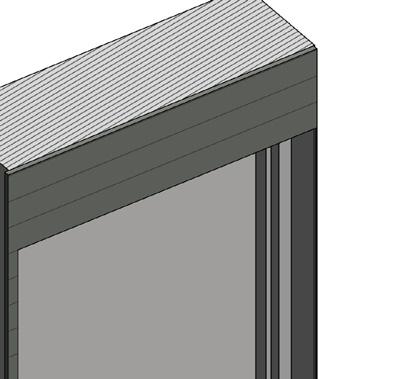

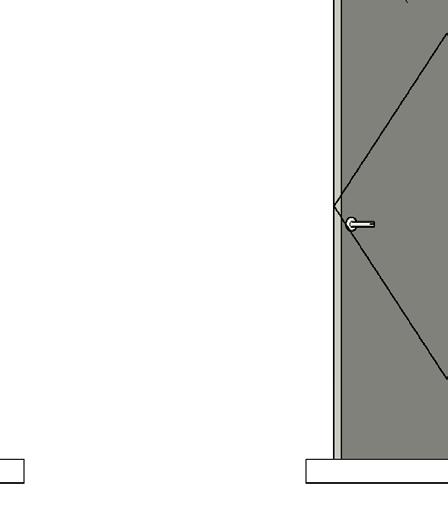

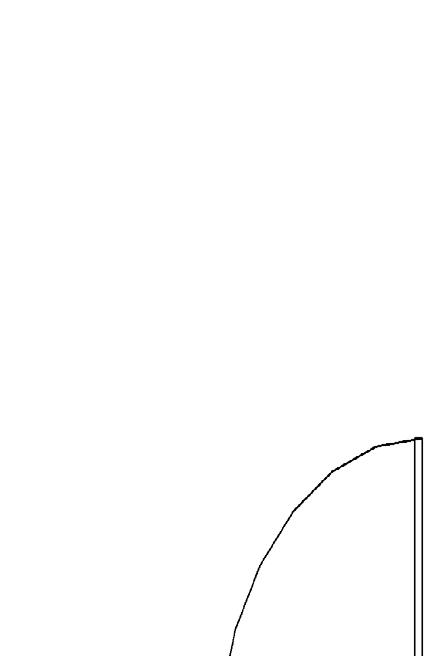

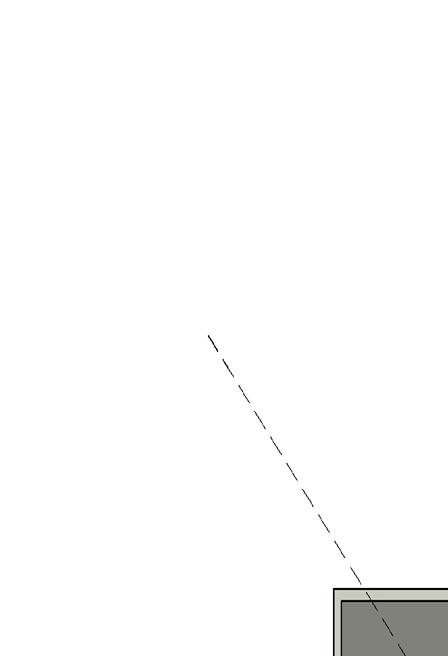

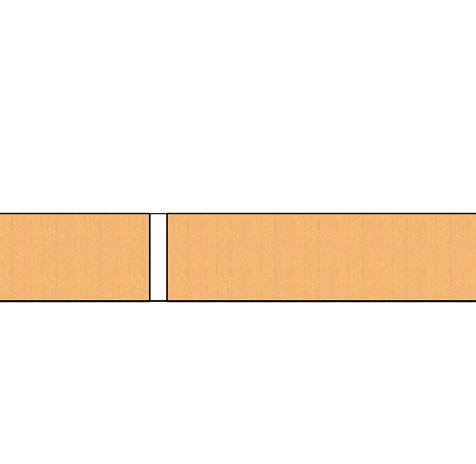

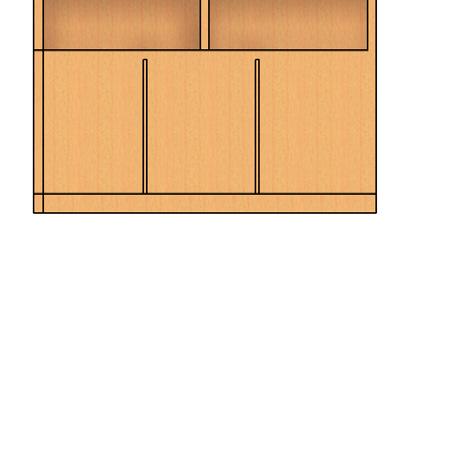

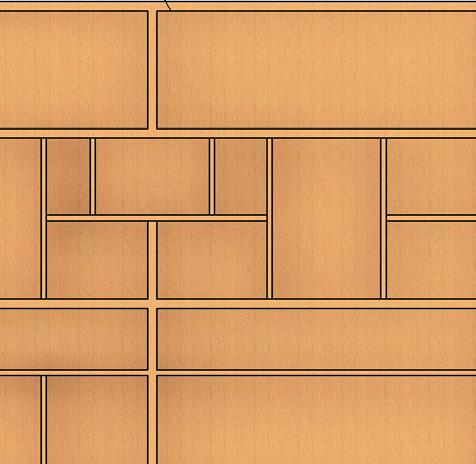

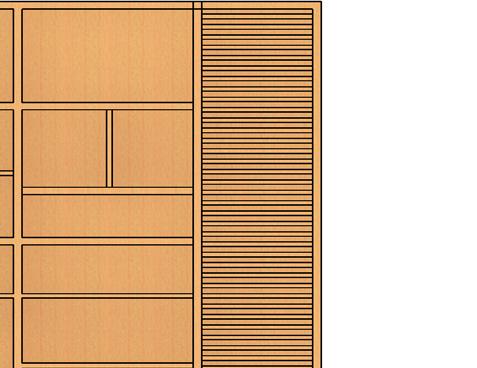

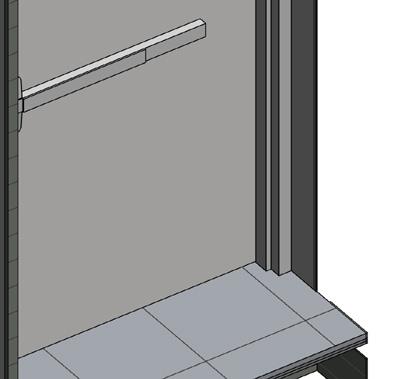

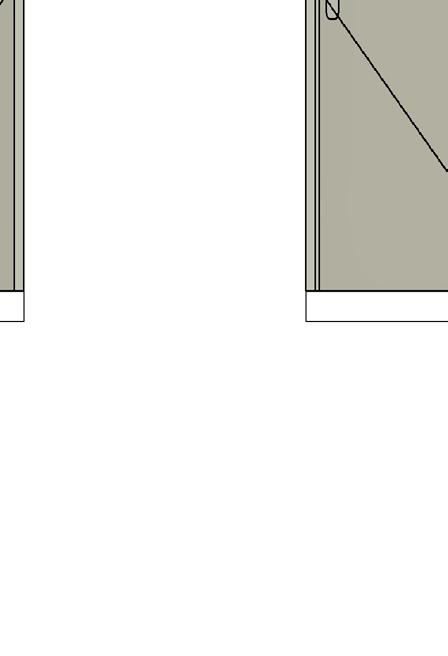

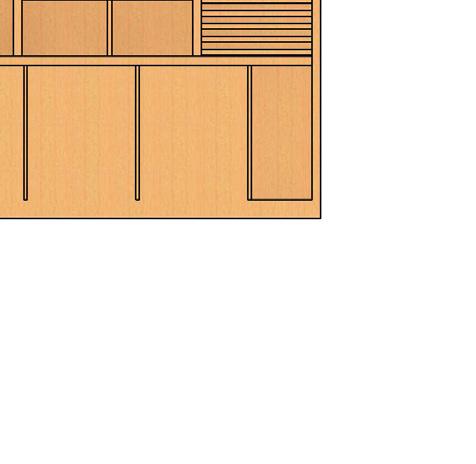

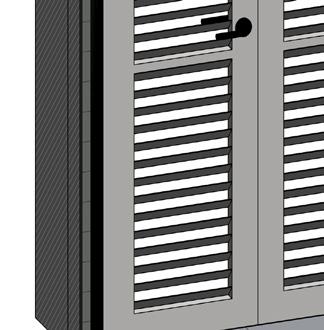

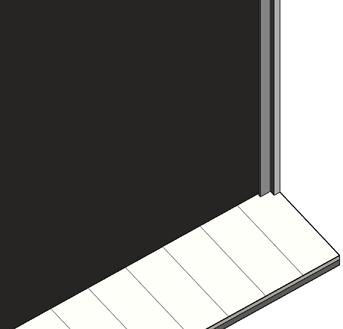

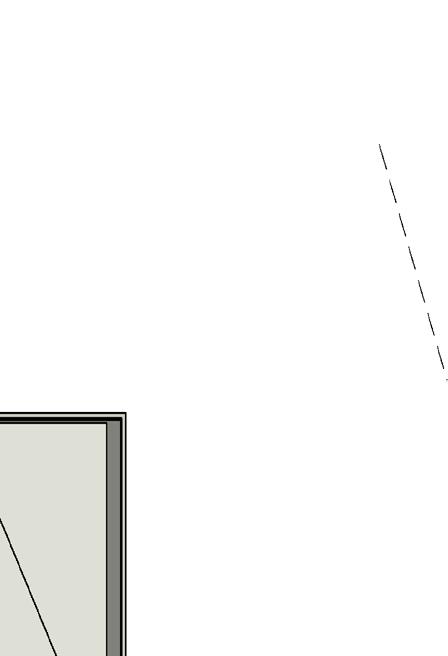

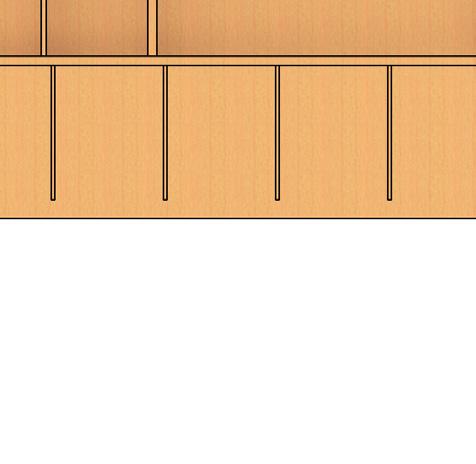

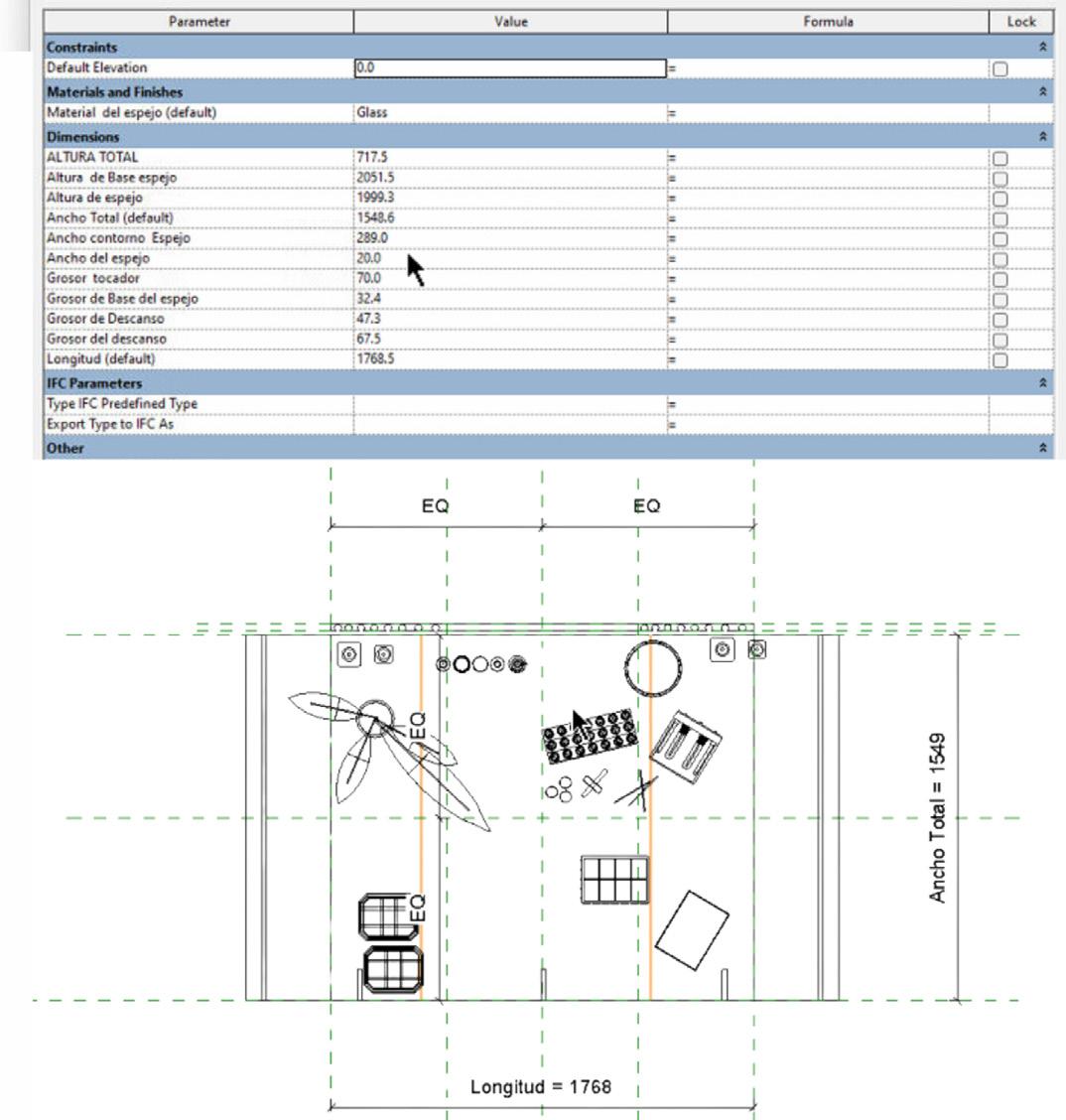

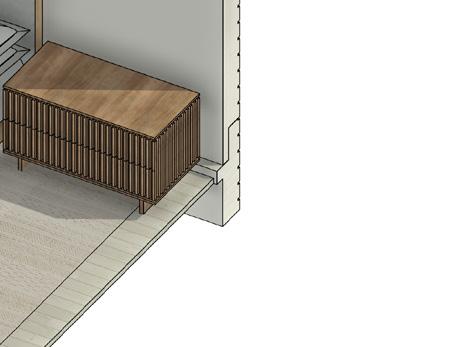

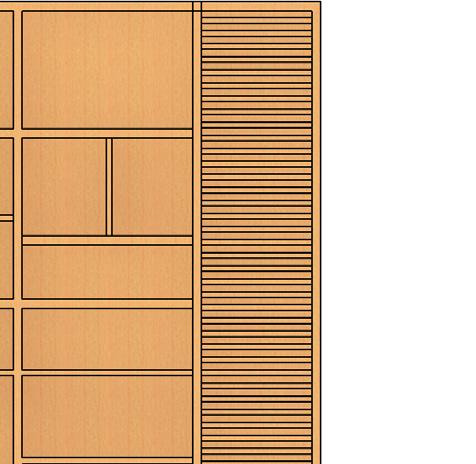

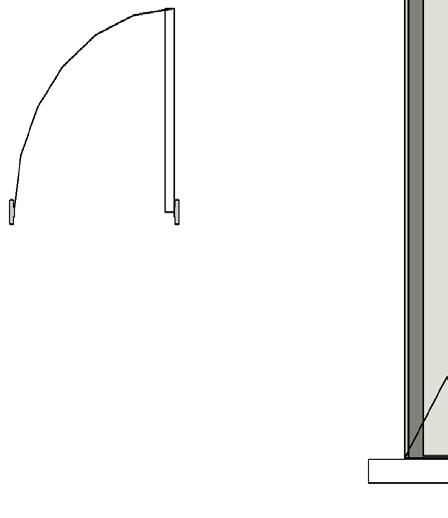

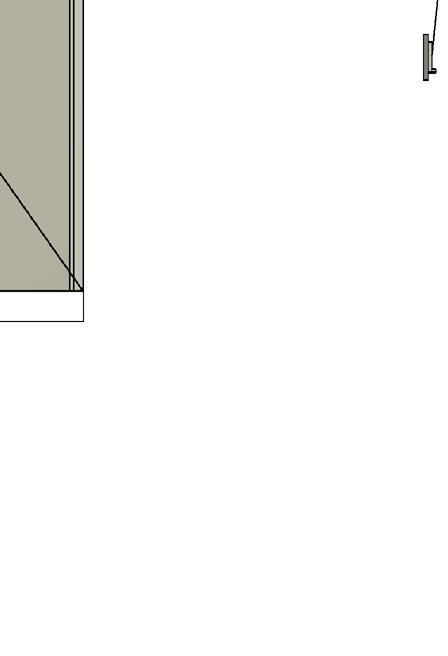

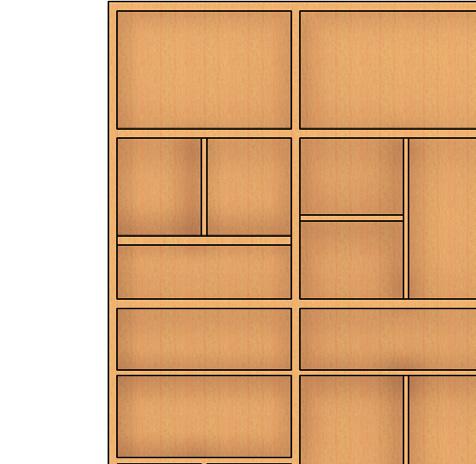

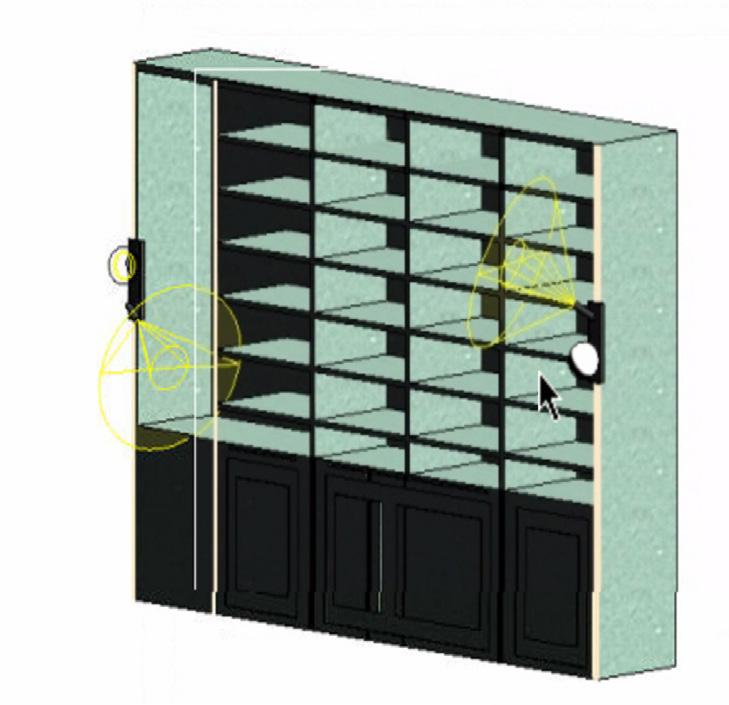

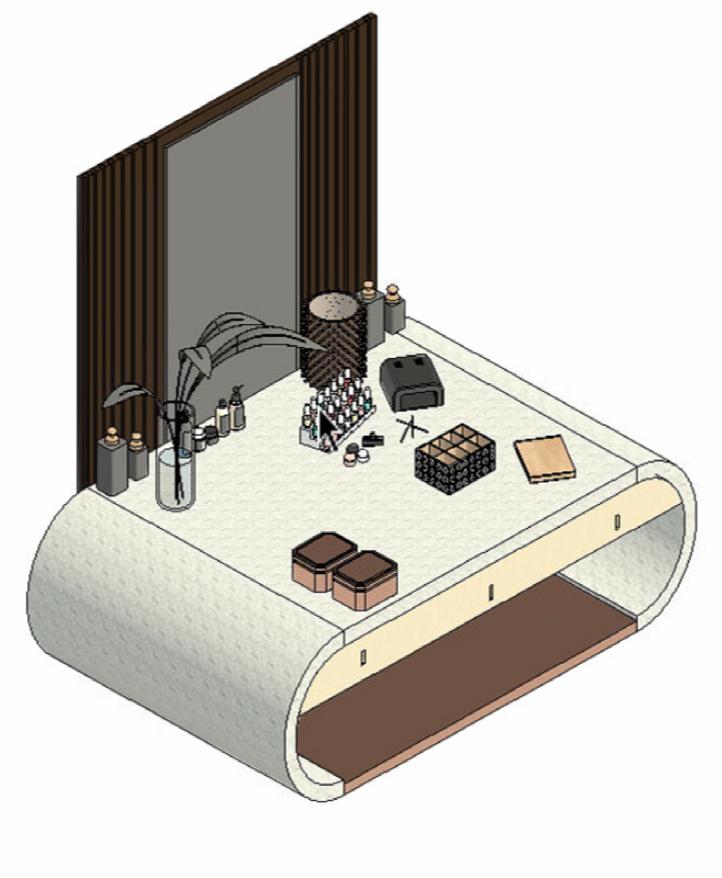

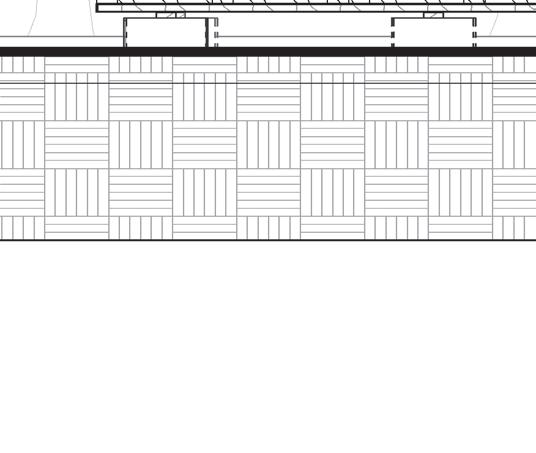

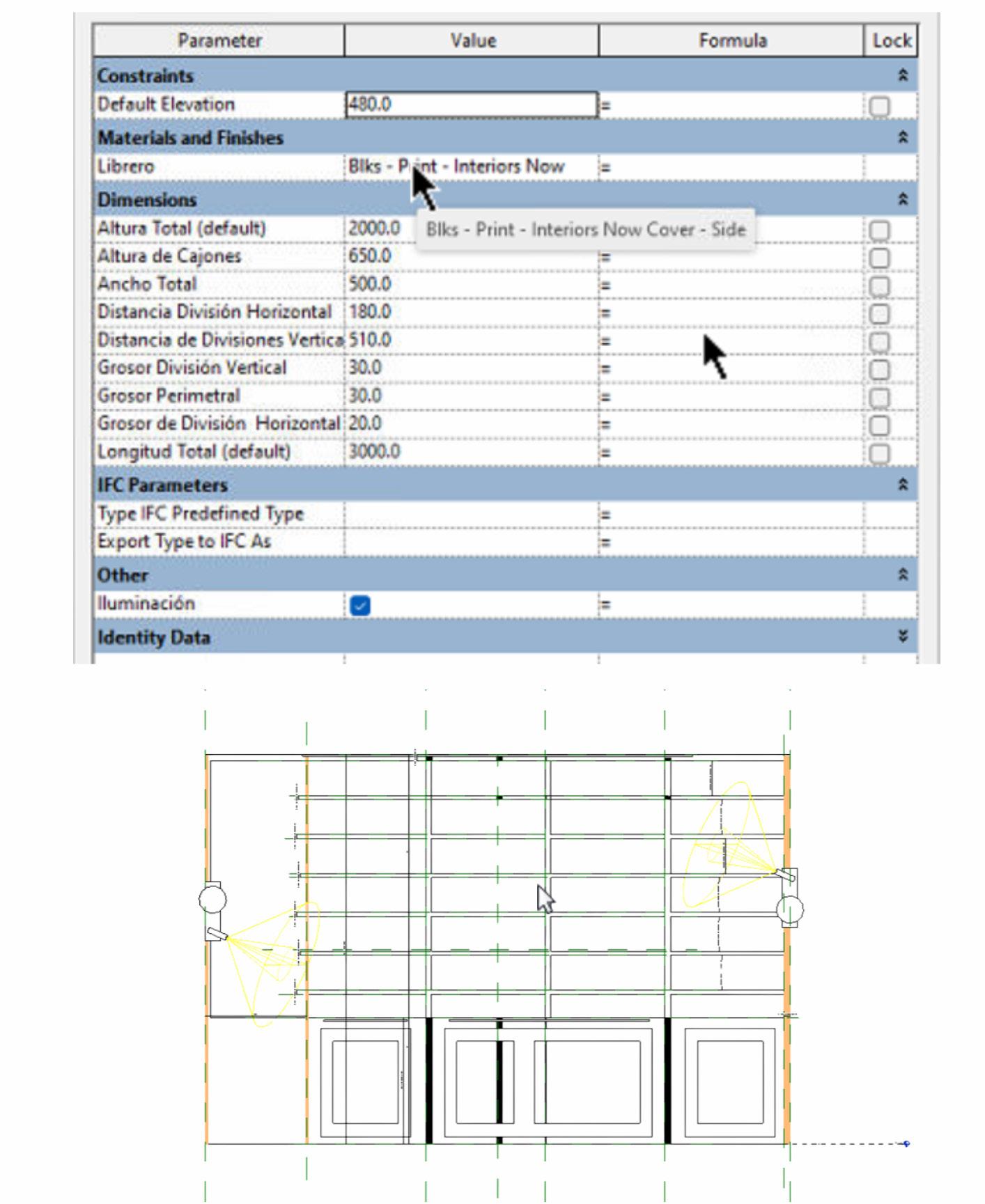

FAMILIAS PARÁMETRICAS

ACABADODEMADERADEPINOACABADODEMADERADEPINO

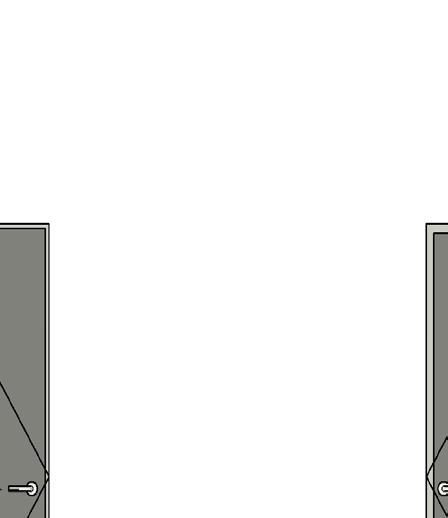

Puerta de Emergiancia Sótanos

ACABADODEMADERADEPINOACABADODEMADERADEPINO

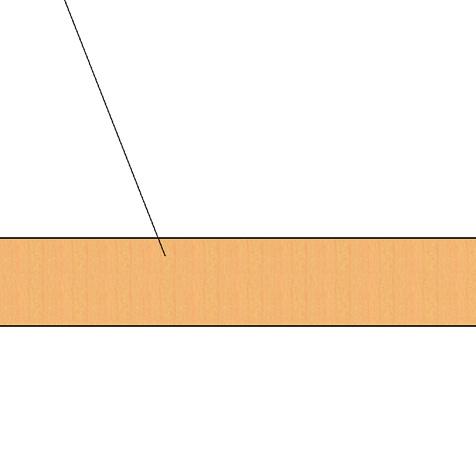

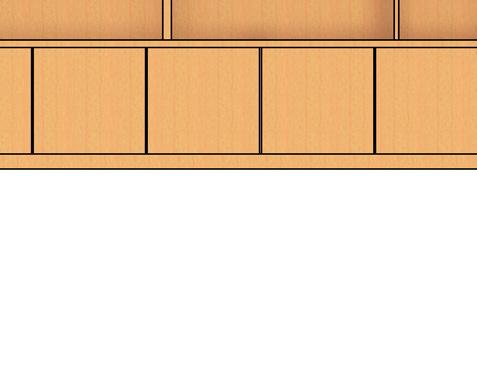

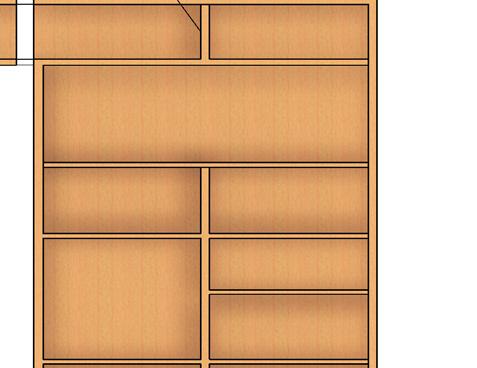

Acabado de Madera de Pino

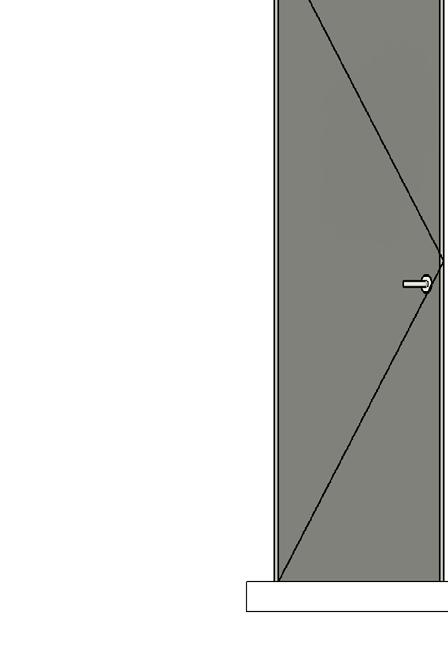

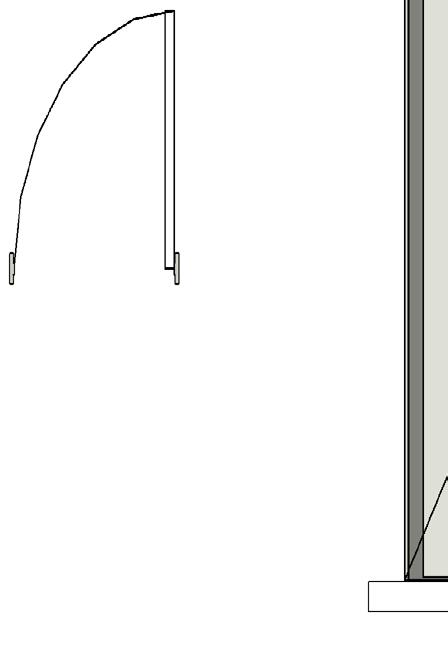

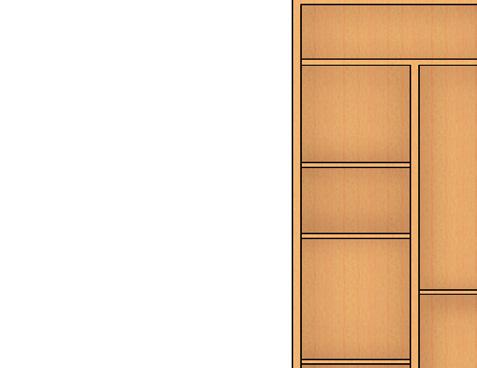

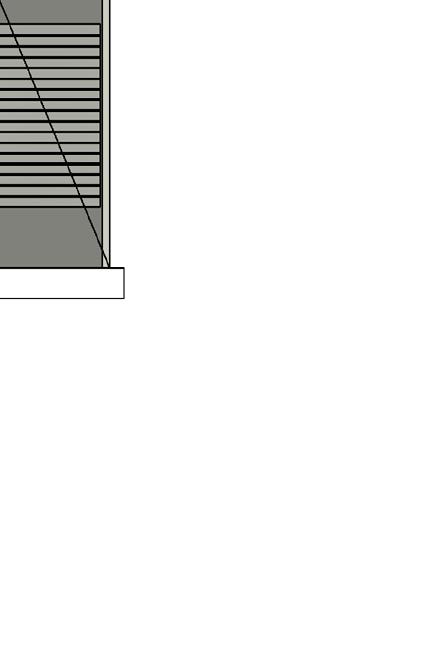

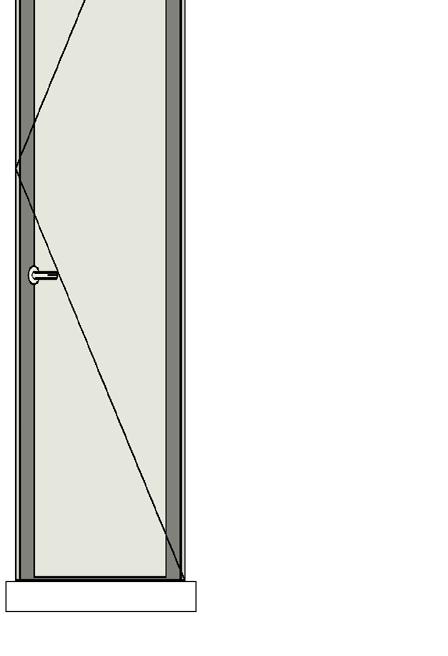

Puerta de Baños Departamento Tipo

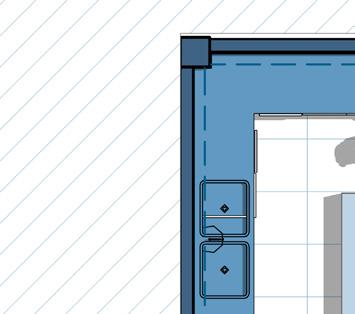

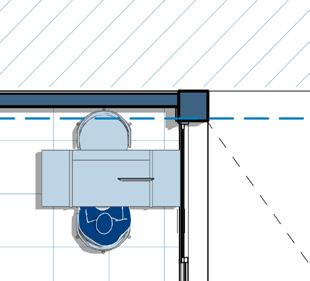

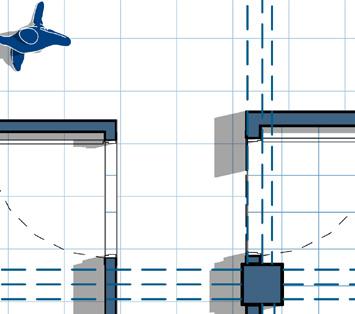

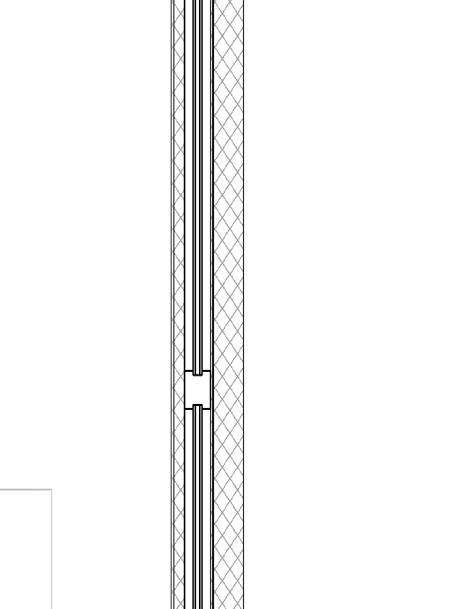

Planta

Puerta de Baños en cuarto de servicio

0.48m0.65m0.65m0.67m0.65m0.63m0.65m0.65m0.6

Puerta de Baños en cuarto de servicio

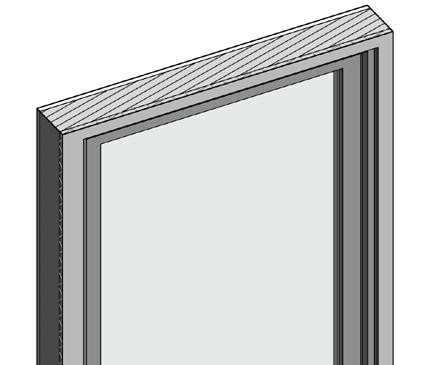

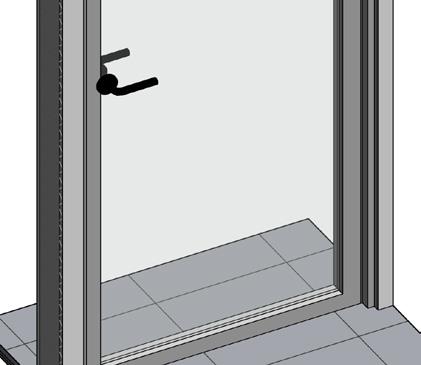

Puerta de vidrio con acabado de madera

Puerta en Zona social PG

MODELO

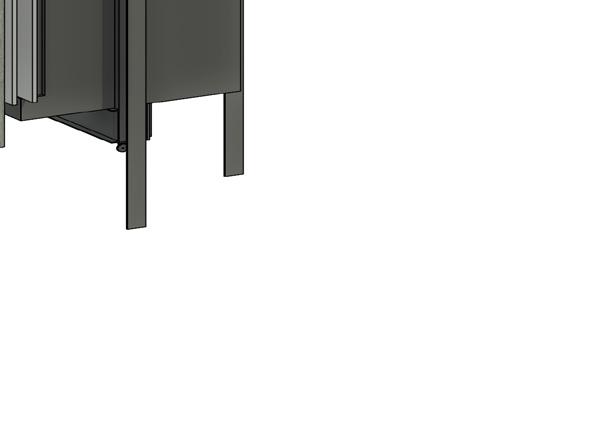

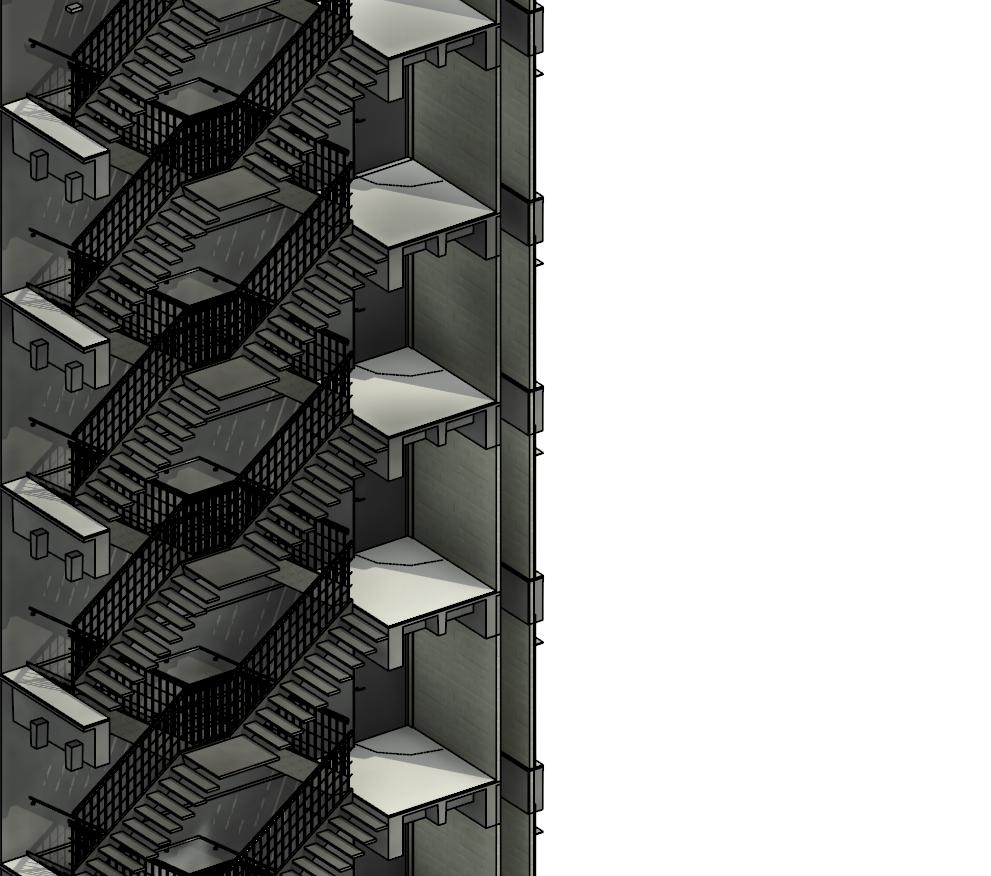

DISEÑO DE LAS CIRCULACIONES VERTIALES

Y

Los parámetros y variables compartidos de las familias de escaleras, ba randales y elevadores se diseñaron de acuerdo al detalle proporcionado. Llegando al montaje 3d, se realizaron distintos cambios como agregar un escalón o subir el peralte, se notificó a GRUPO COPRI de los cambio y

La celosía se realizó con materiales de acero, no se llegó al nivel de LOD donde se especifica la soldadura o detalles de unión.

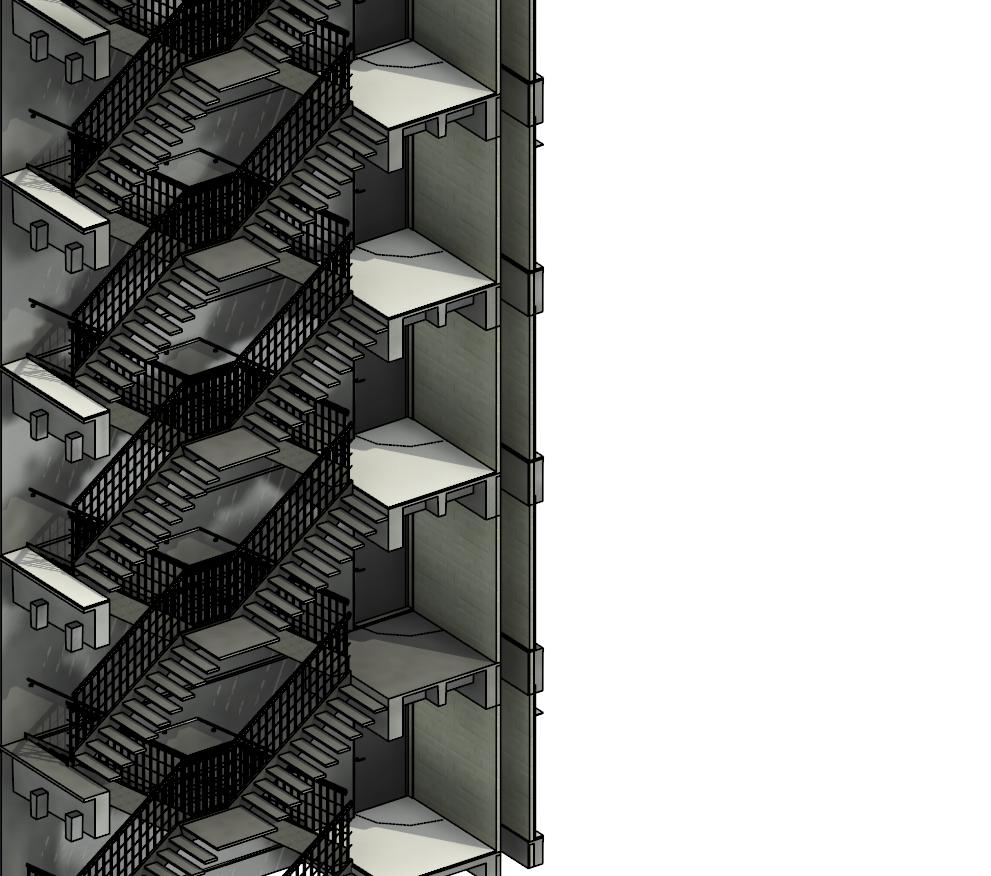

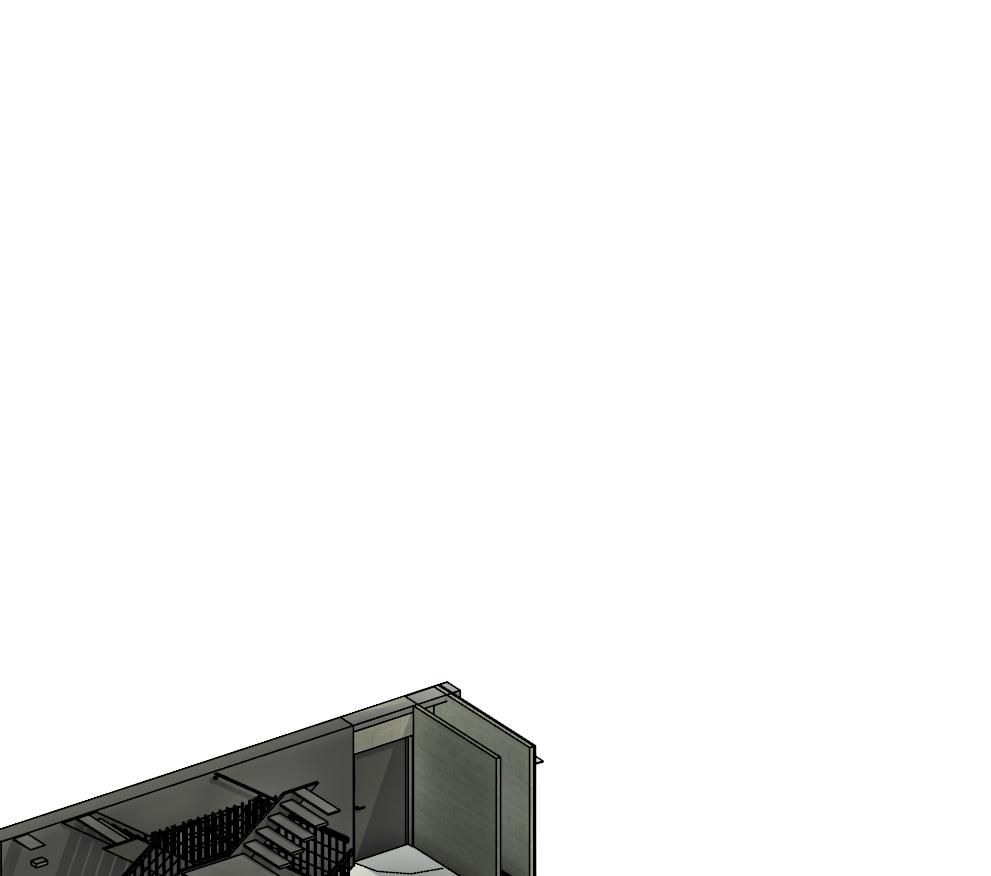

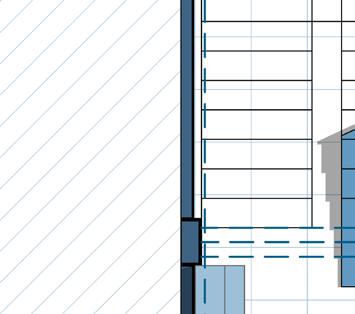

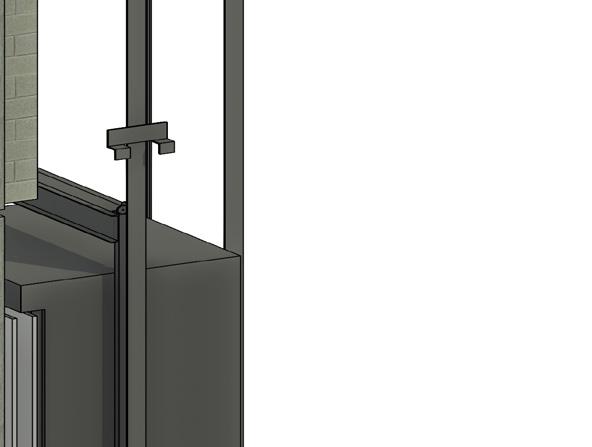

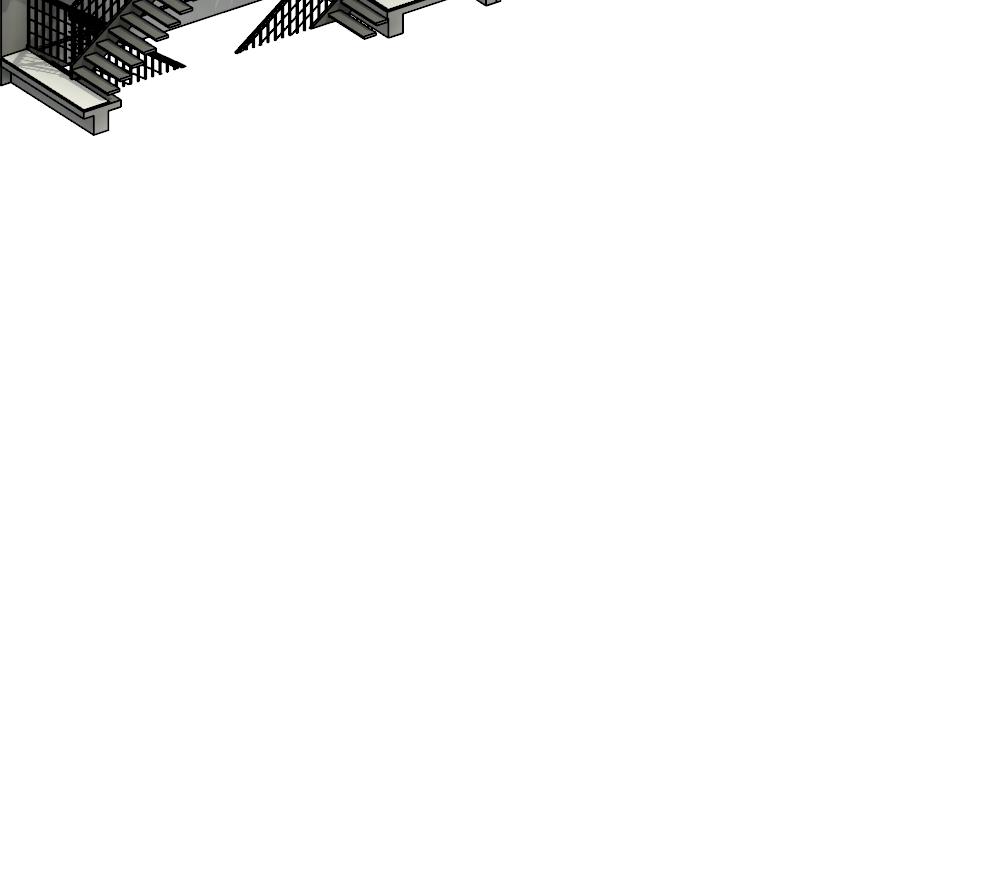

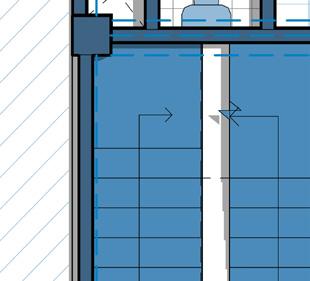

DETALLE DE ESCALERAS Y ELEVADOR.

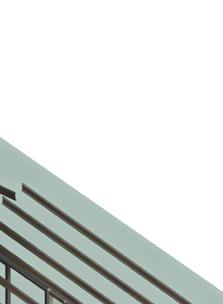

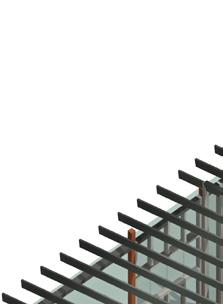

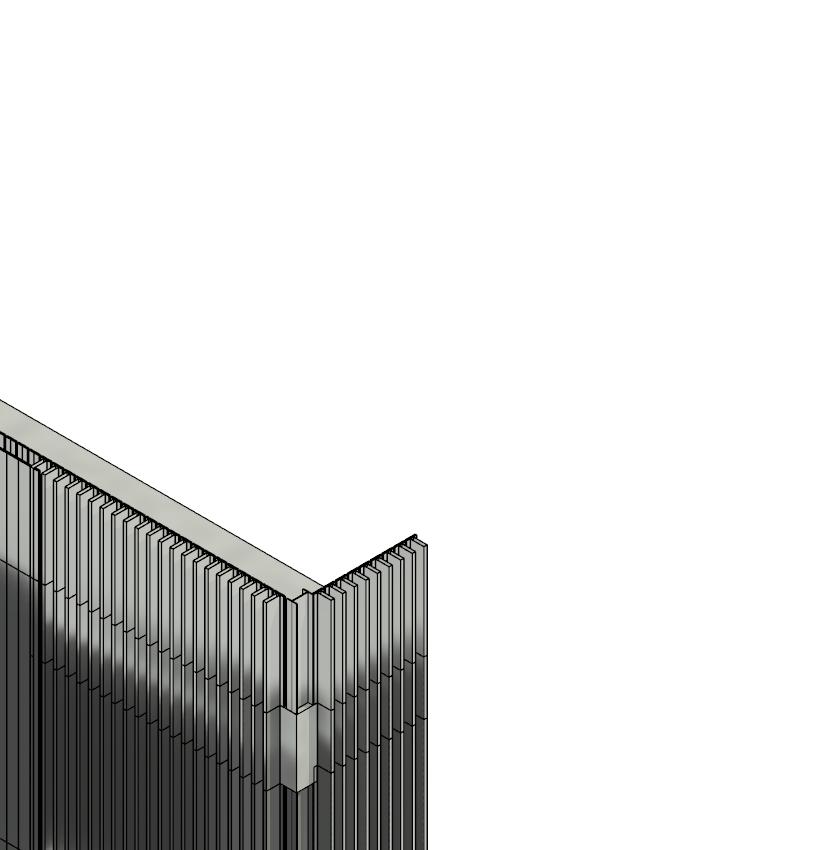

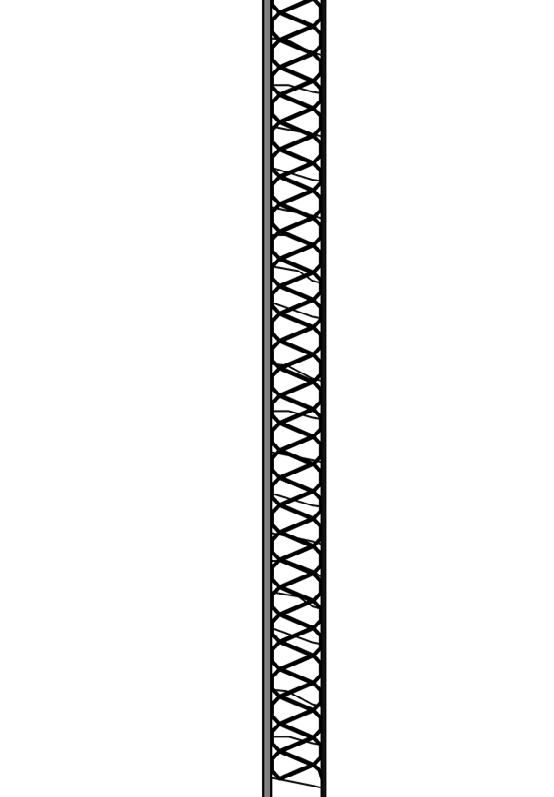

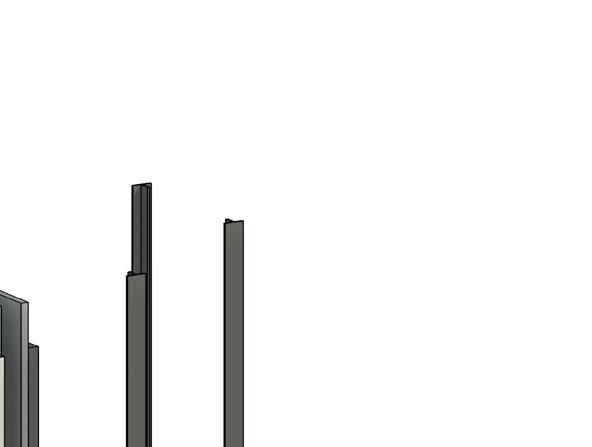

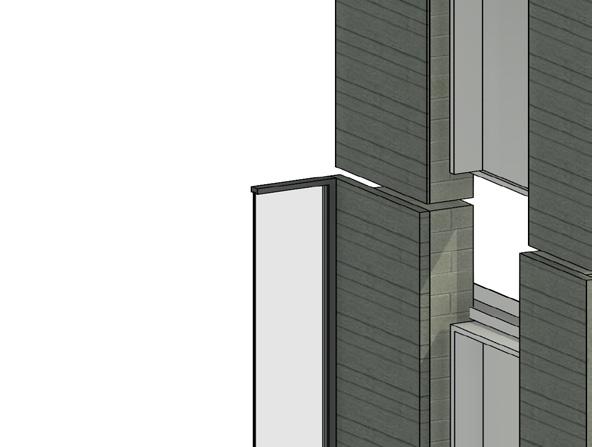

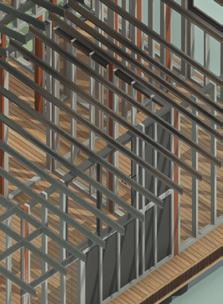

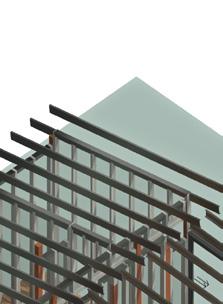

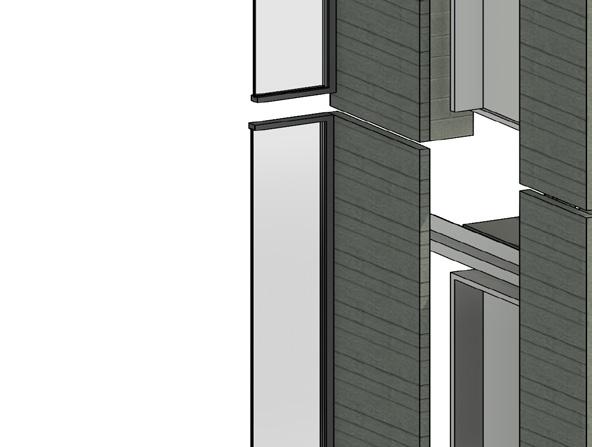

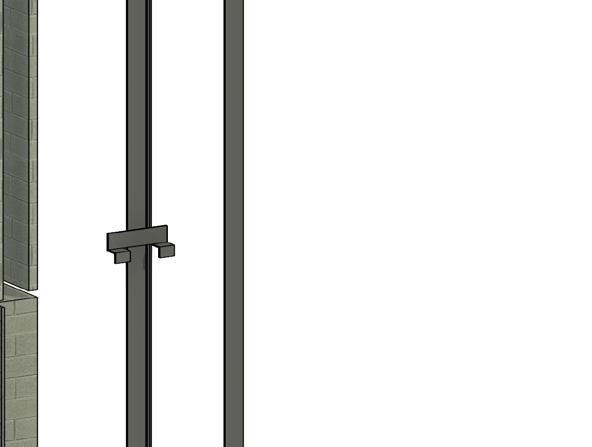

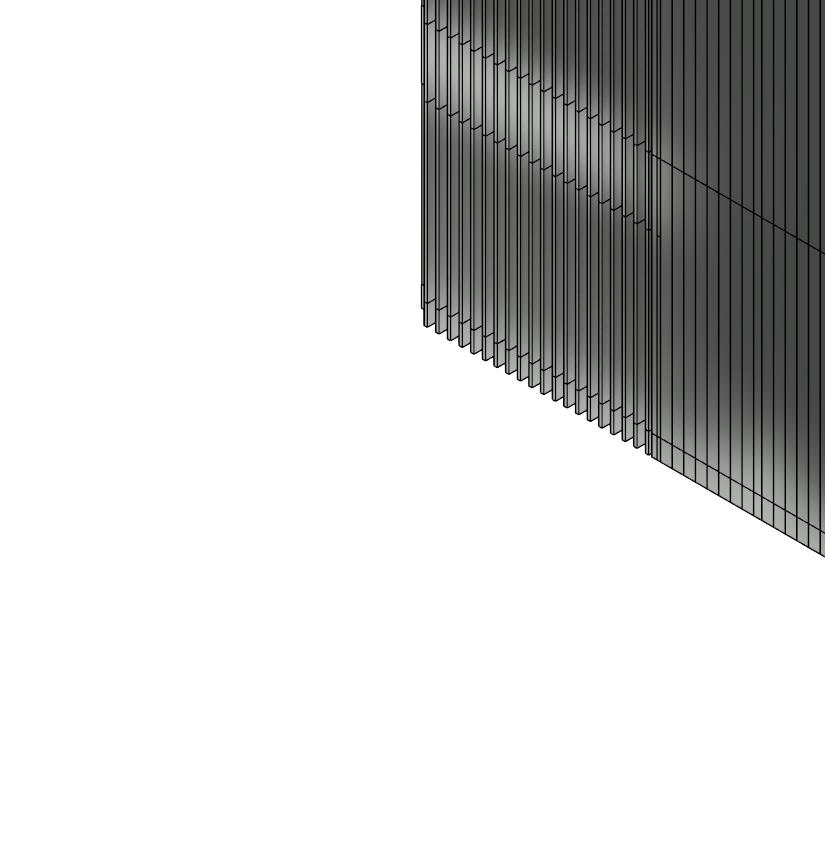

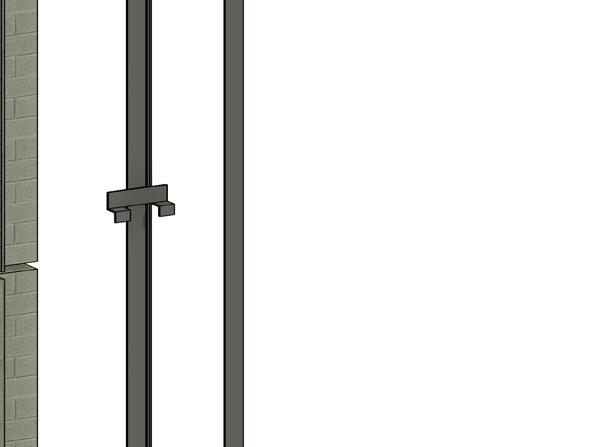

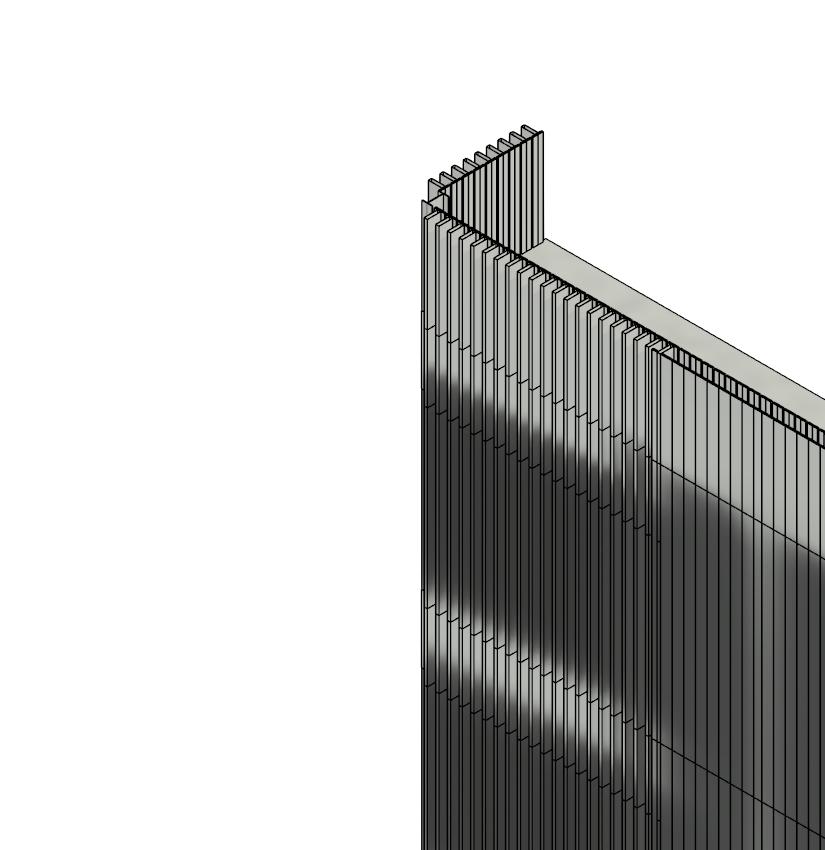

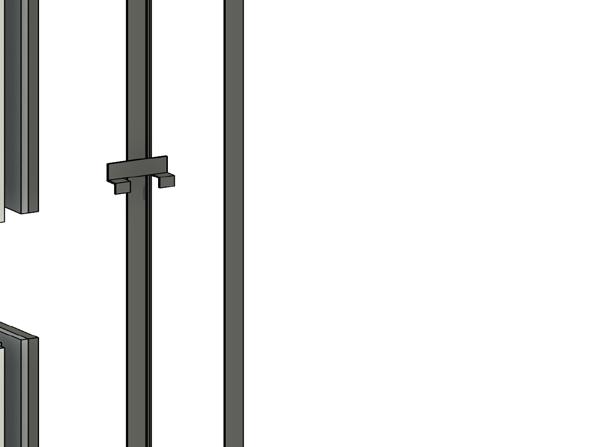

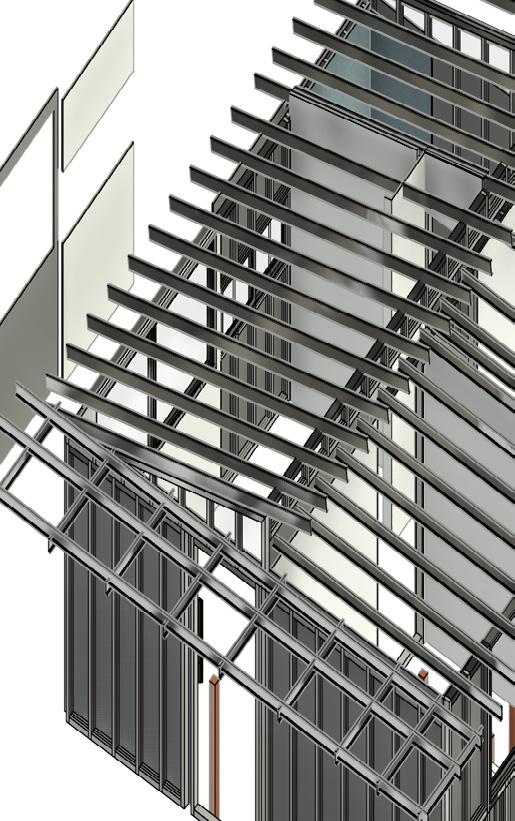

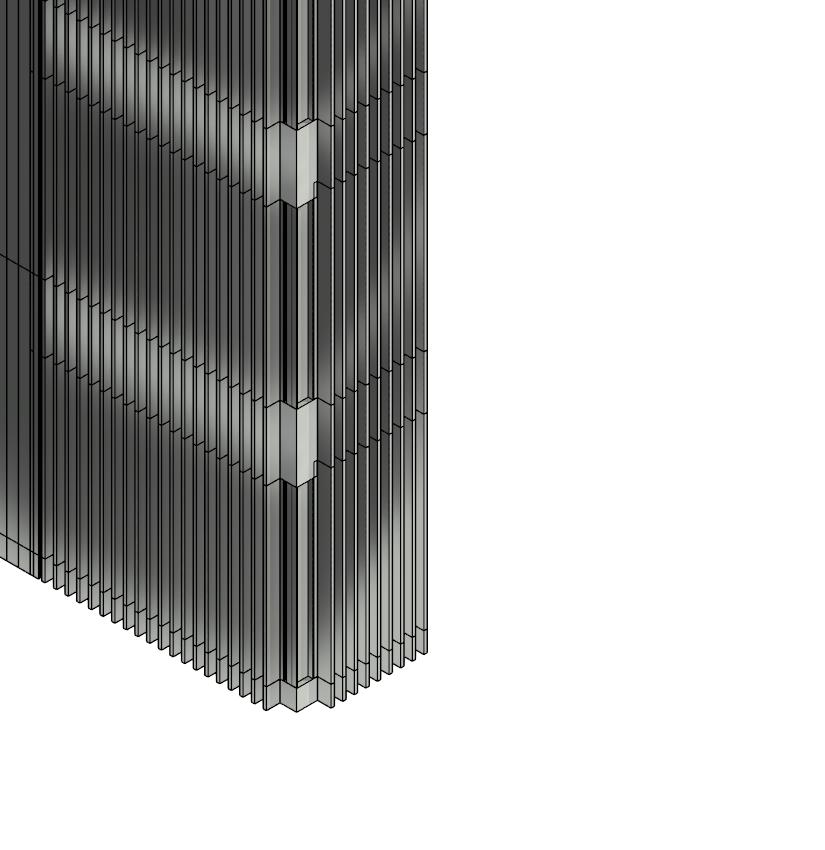

DETALLE DE LA CELOSÍA DE LA FACHADA.

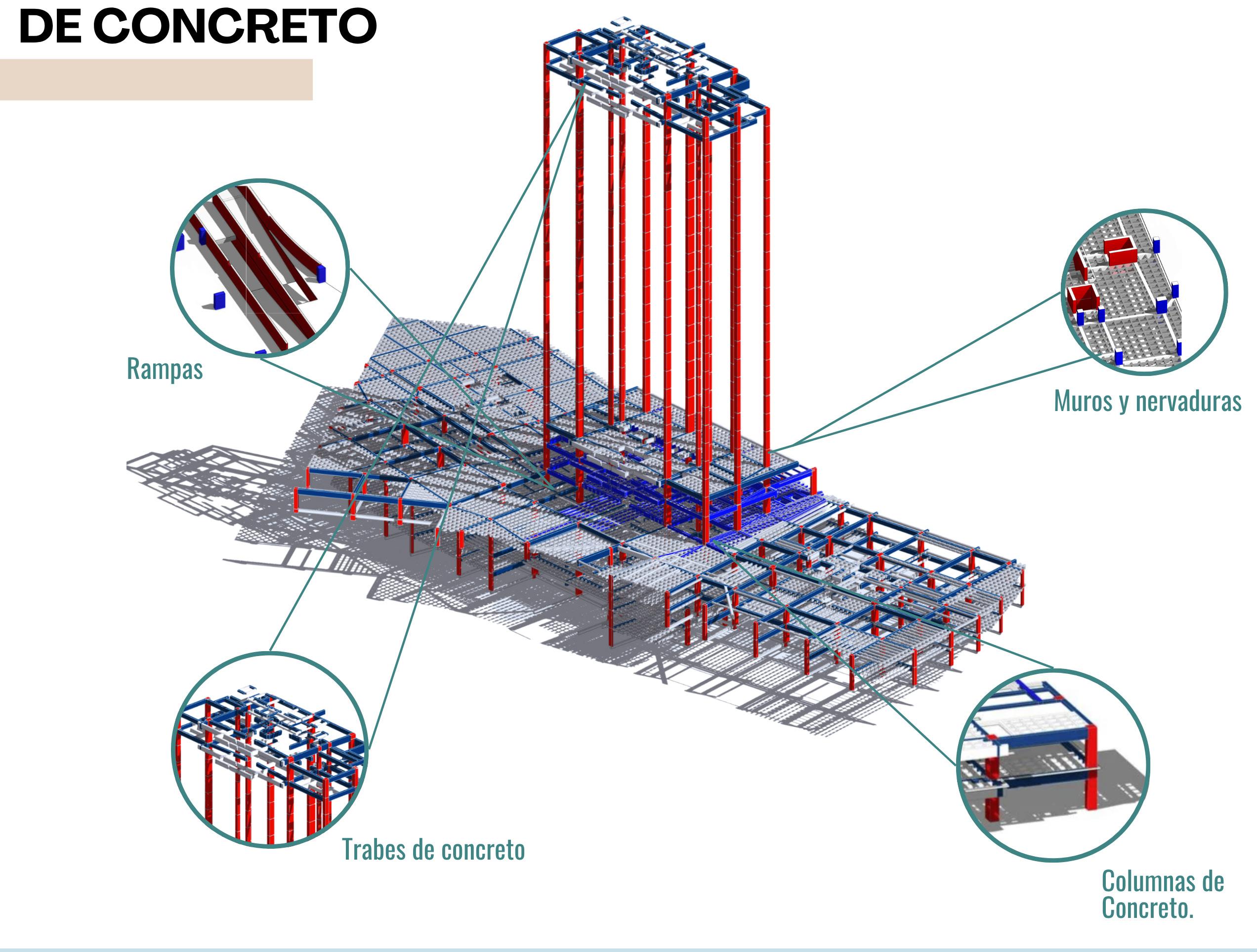

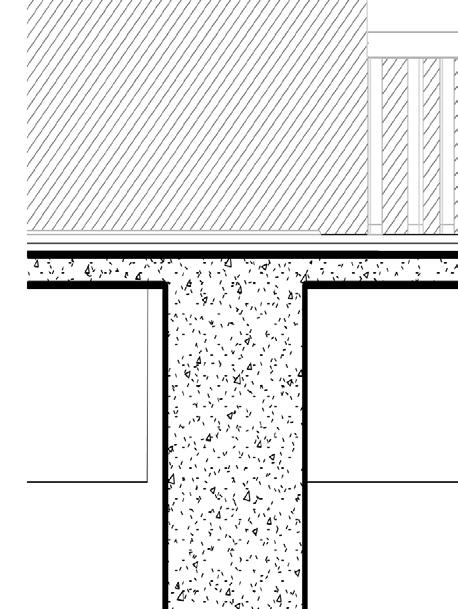

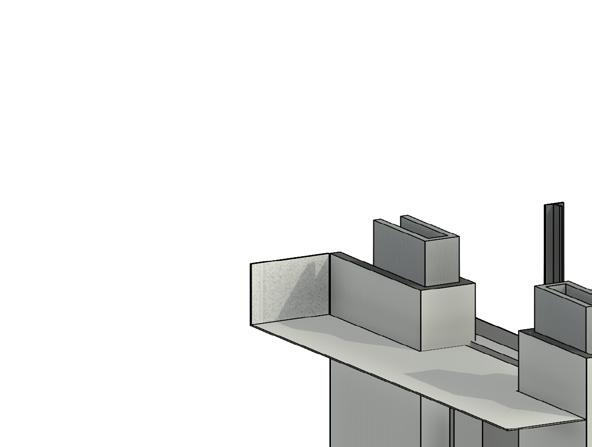

RAMPA

NERVAFURAS MUROS

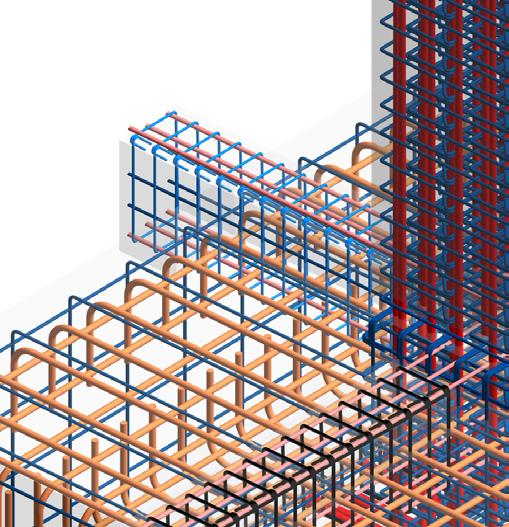

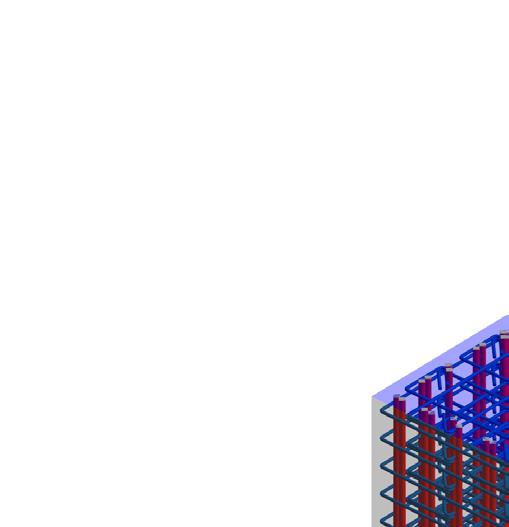

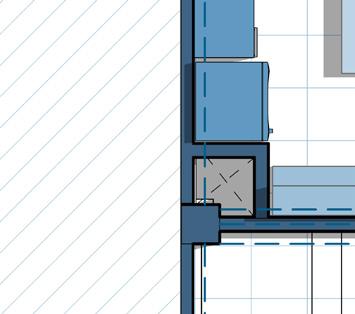

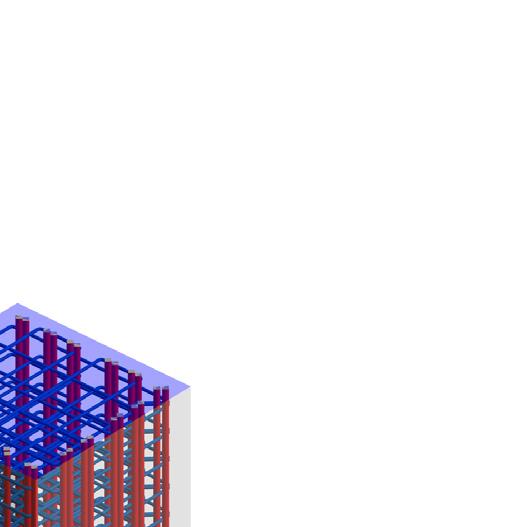

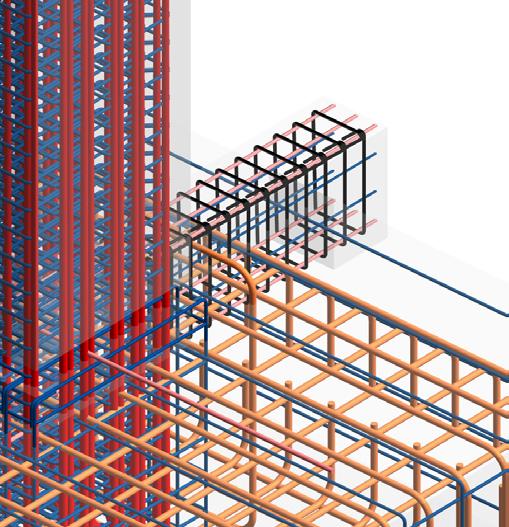

COLUMNAS

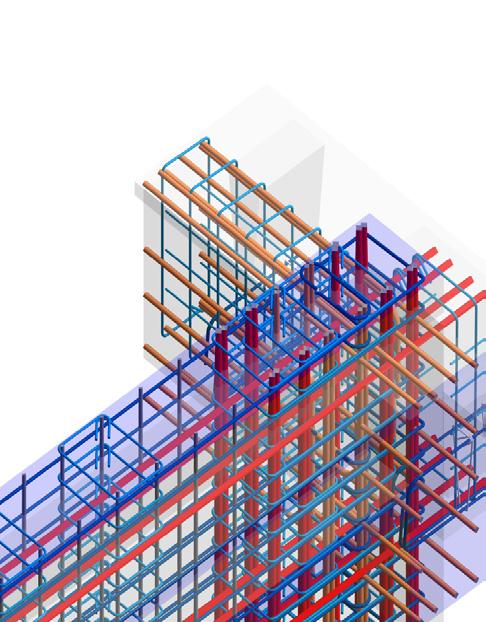

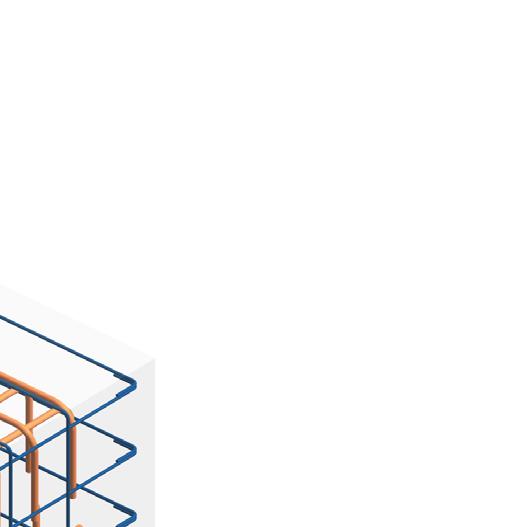

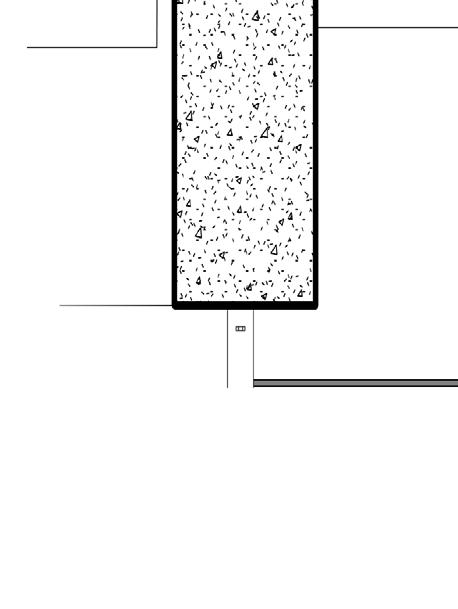

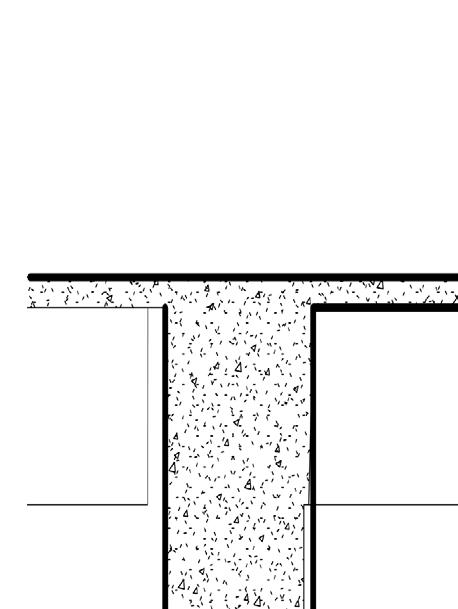

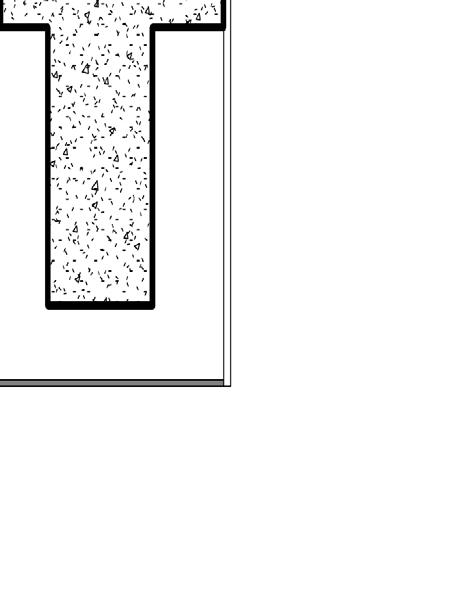

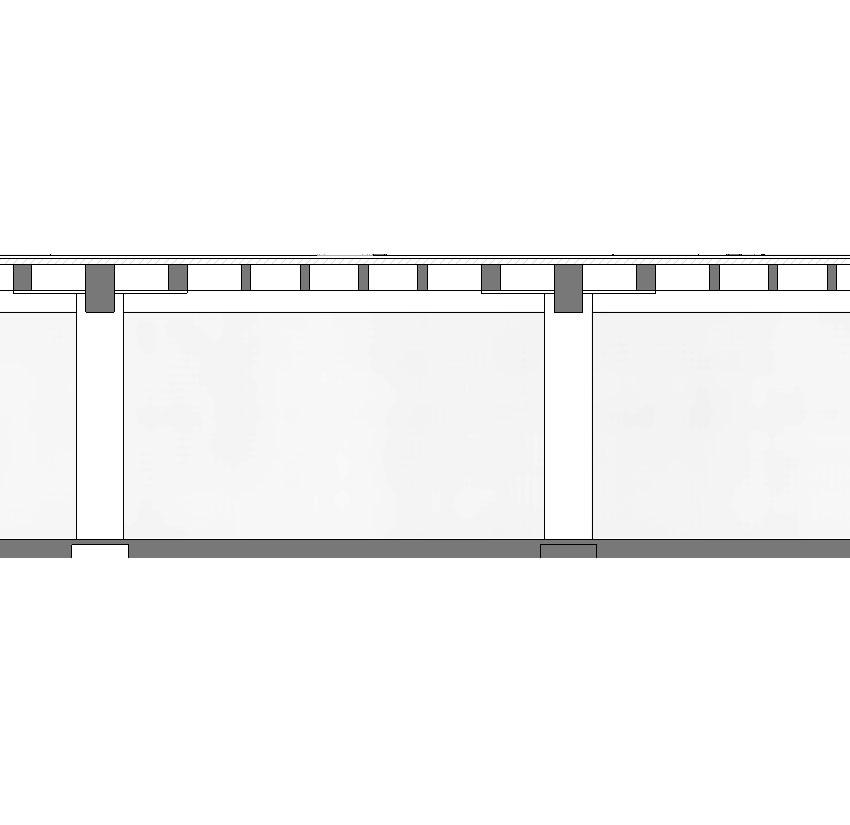

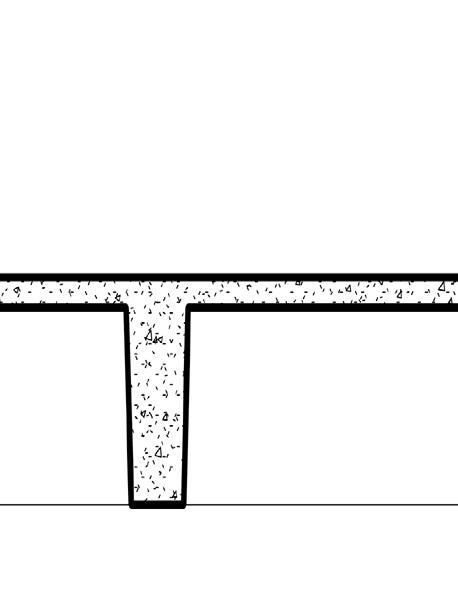

VIGA DE CONCRETO ARMADO.

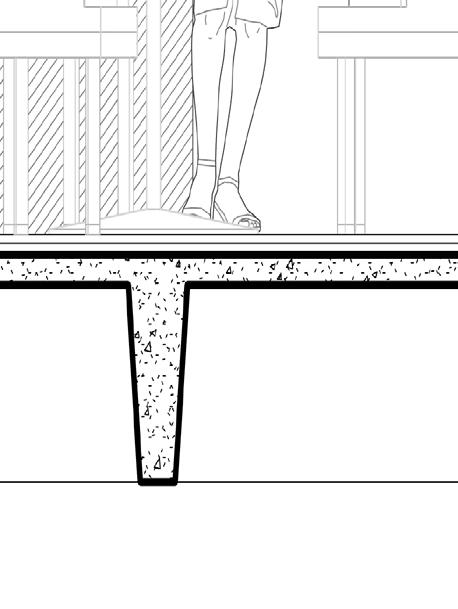

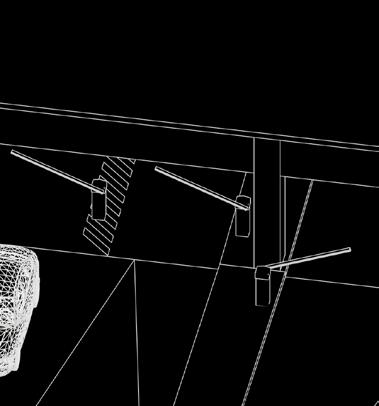

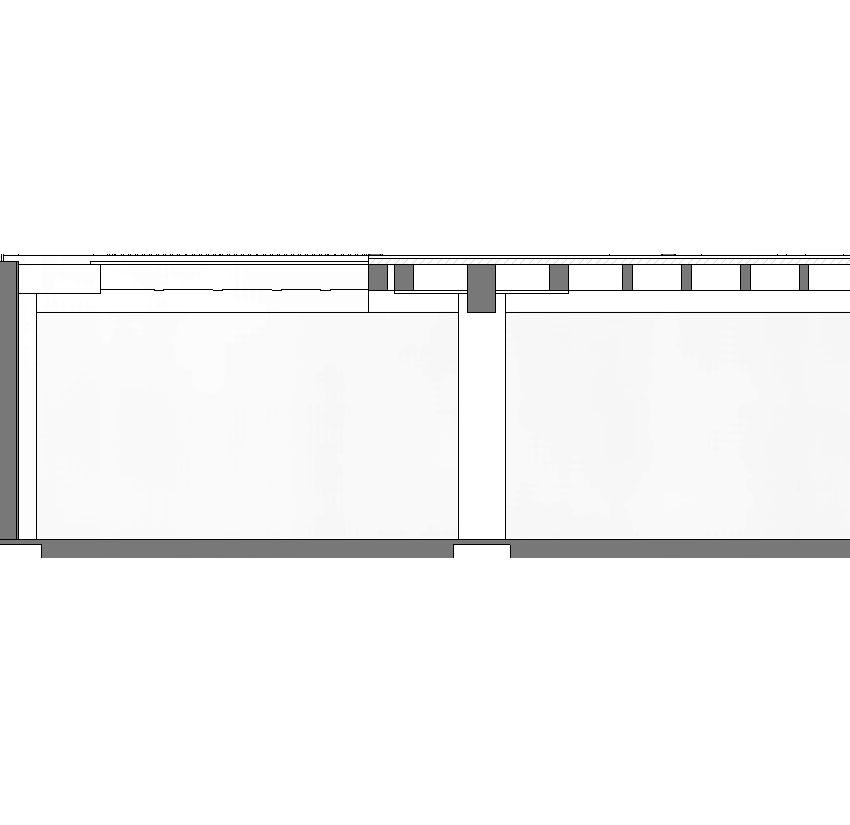

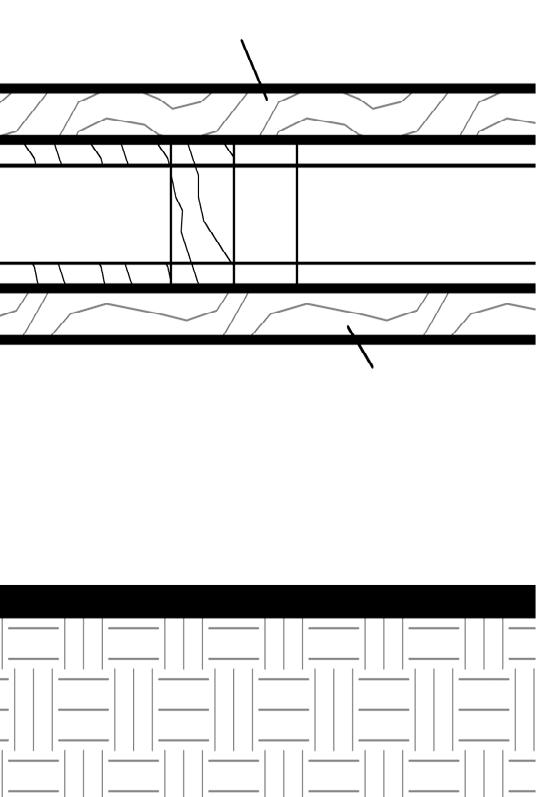

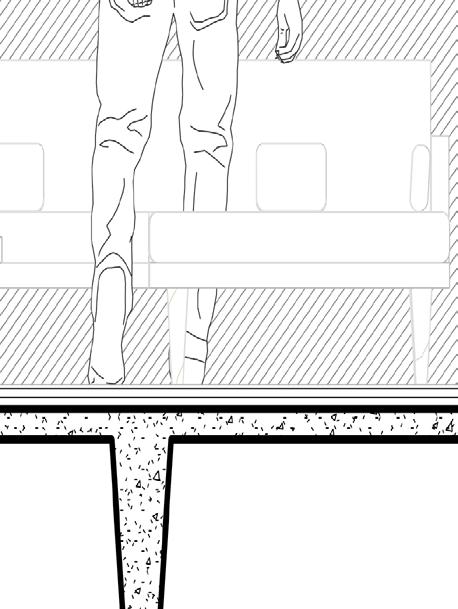

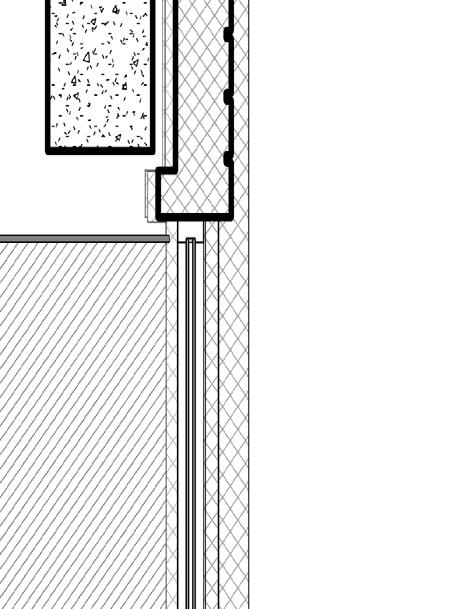

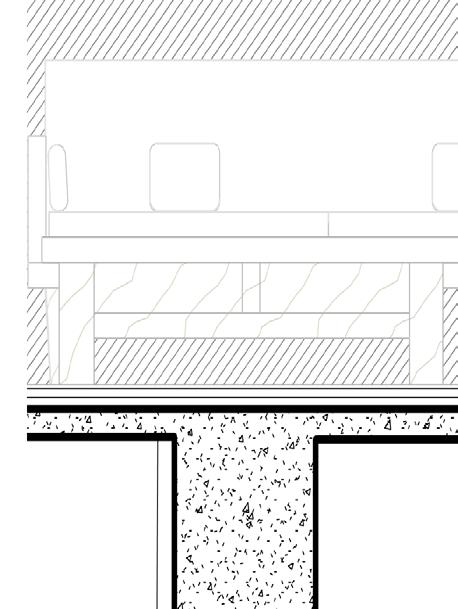

LOSA CASETONADA DE CONCRETO ARMADO, PERALTE=45cm.

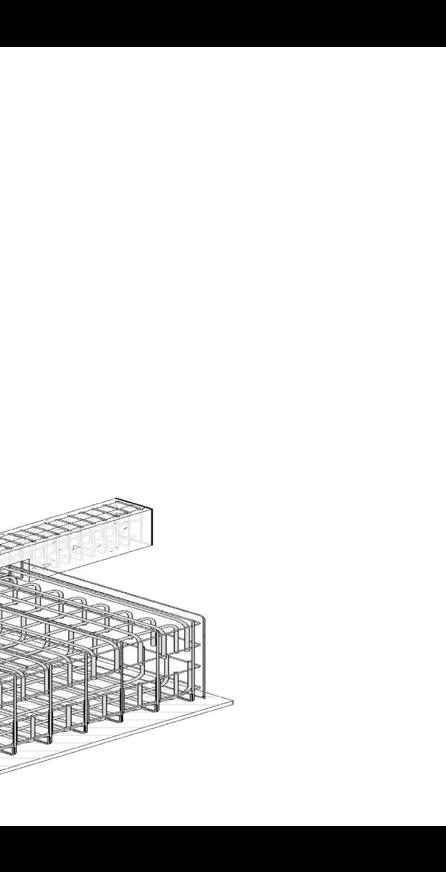

NERVADURA DE CONCRETO ARMADO

PLAFÓN DE TABLAROCA

MARIMBA DECORATIVA, CON PLAFÓN NEWMANT

PRECOLADO

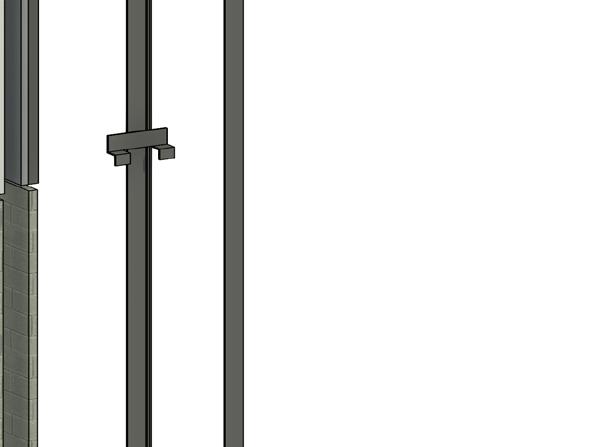

SUJECIÓN DE ACERO PARA RECIBIR PRECOLADO.

CANCELERÍA PROYECTO SMA

NIVEL DE ENRASE PARA RECIBIR COLOCACIÓN DE PISO SEGUN PROYECTO

NIVEL DE PISO TERMINADO ESPECIFICACIONES

MURO DE MANPOSTERIA

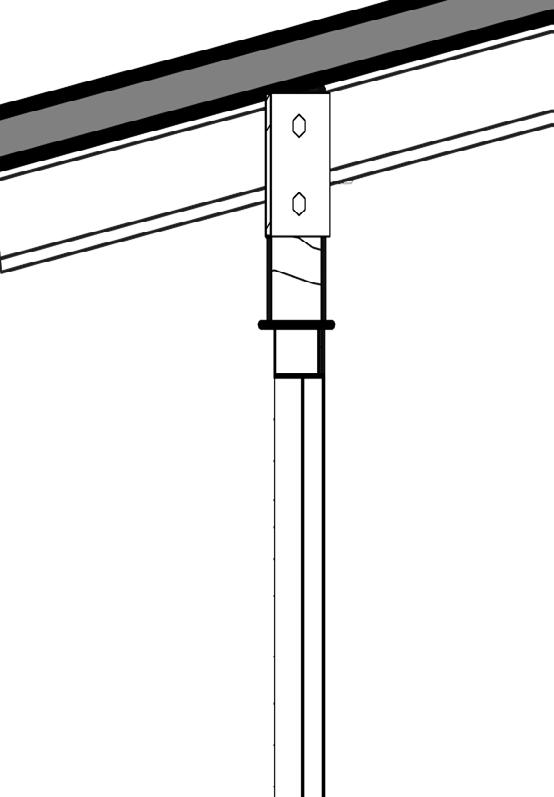

SOPORTE DE ACERO

LAMBRÍN DE MADERA

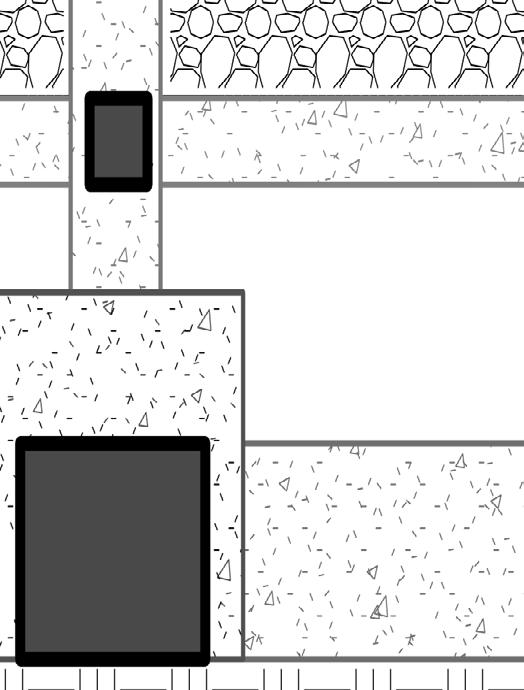

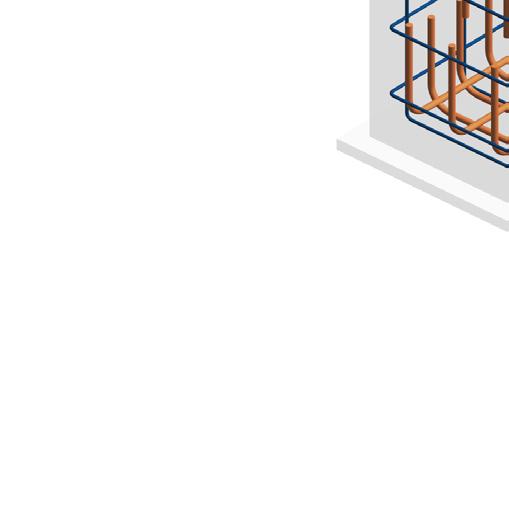

Zapata de concreto

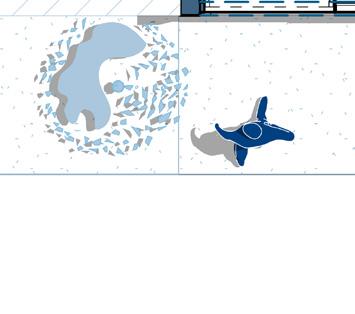

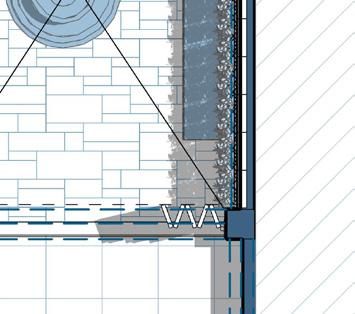

VISTA DE CHAPOTEADERO

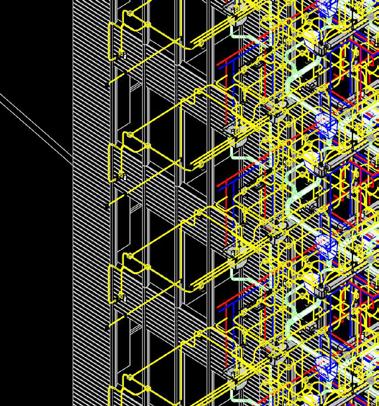

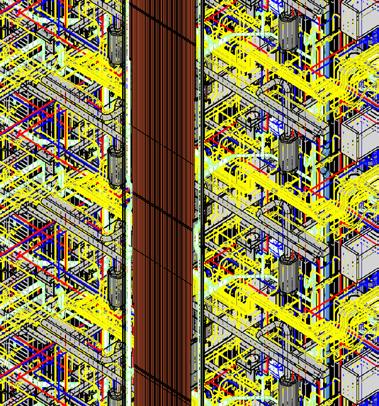

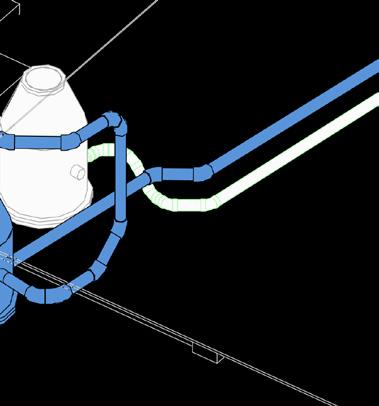

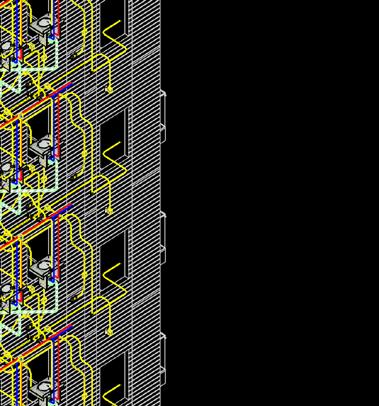

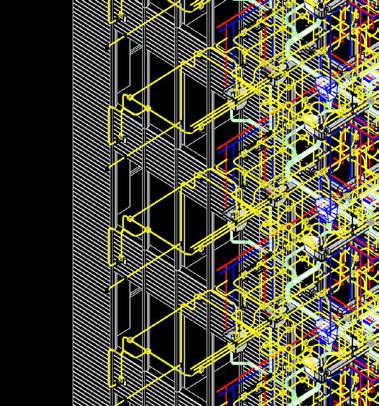

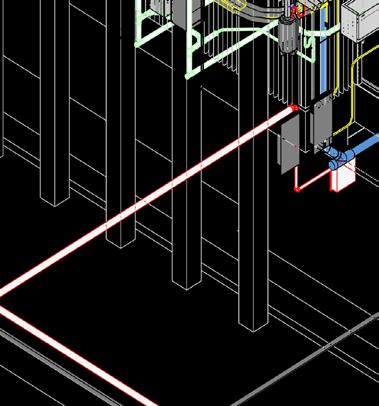

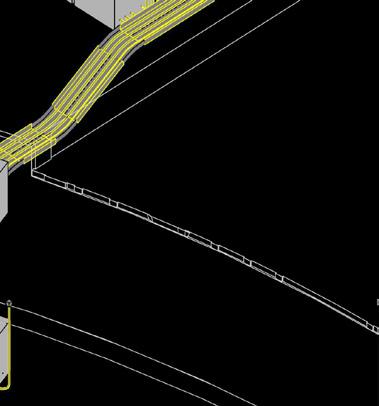

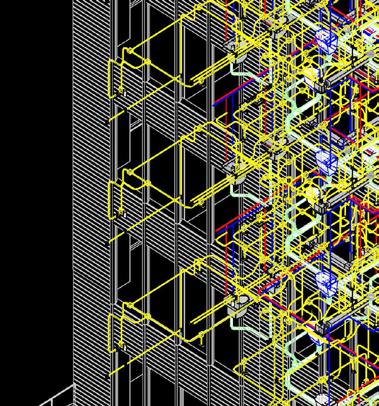

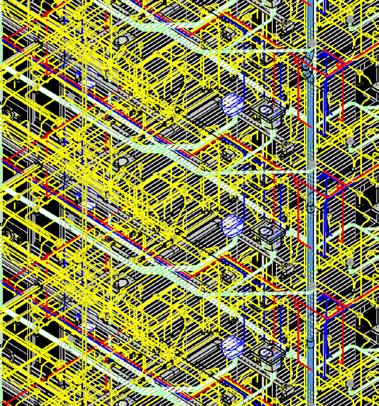

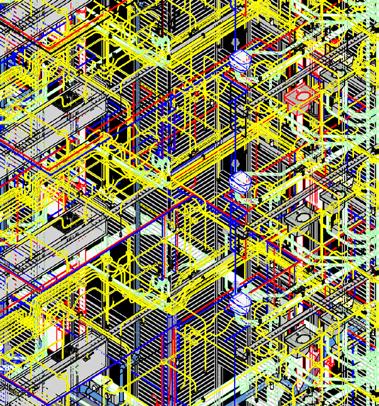

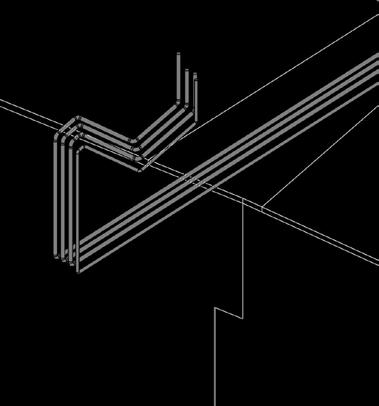

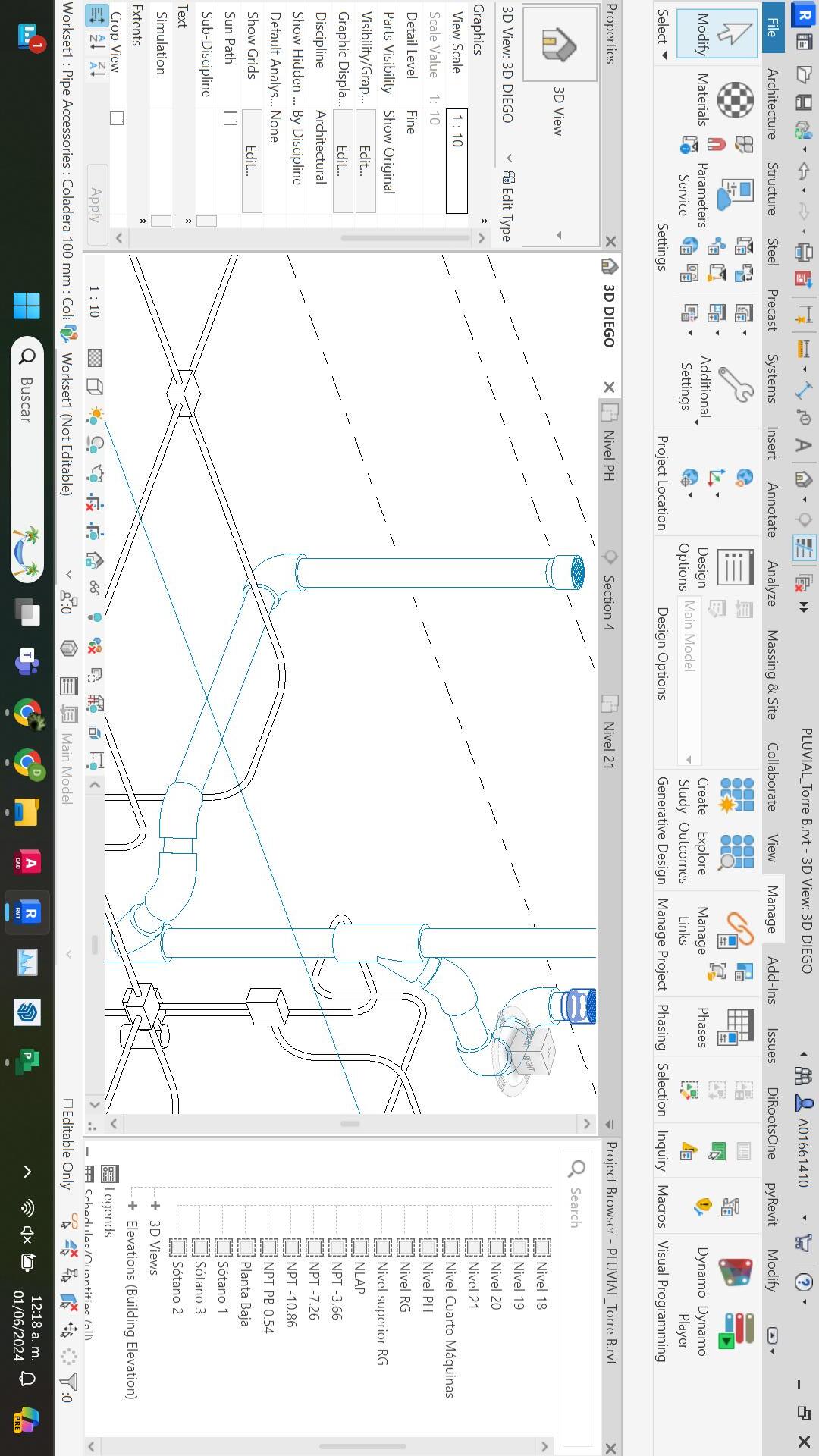

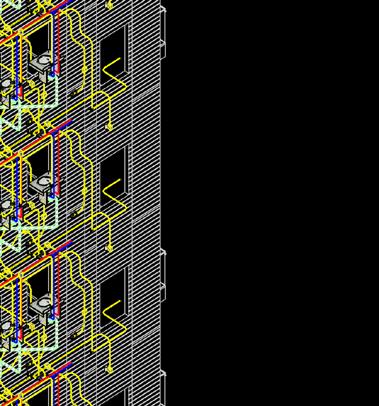

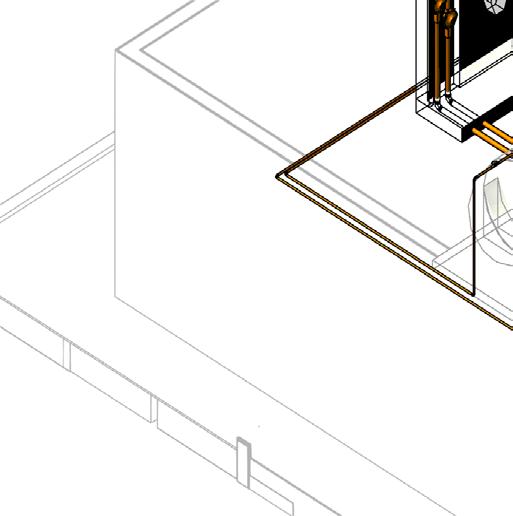

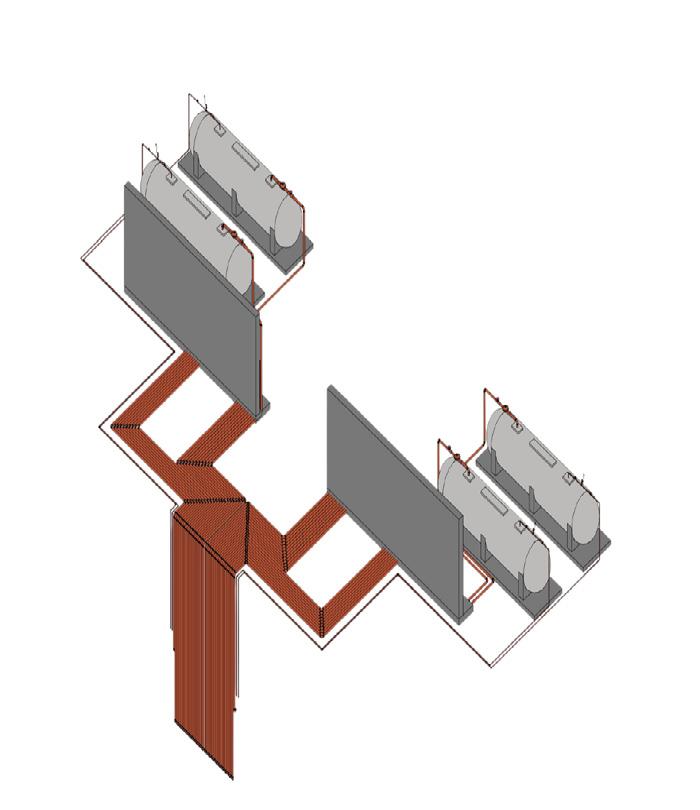

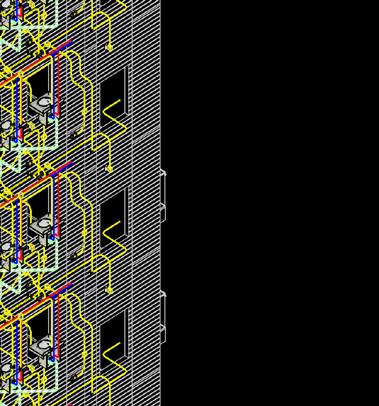

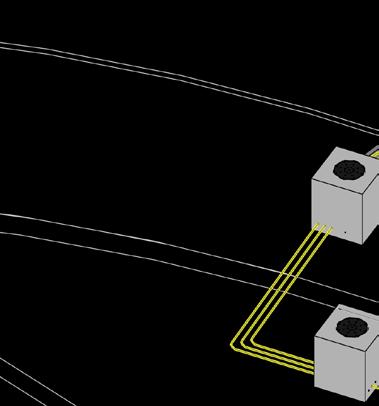

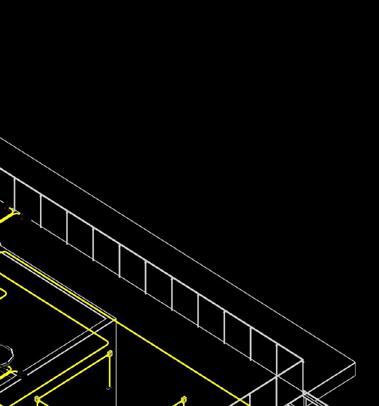

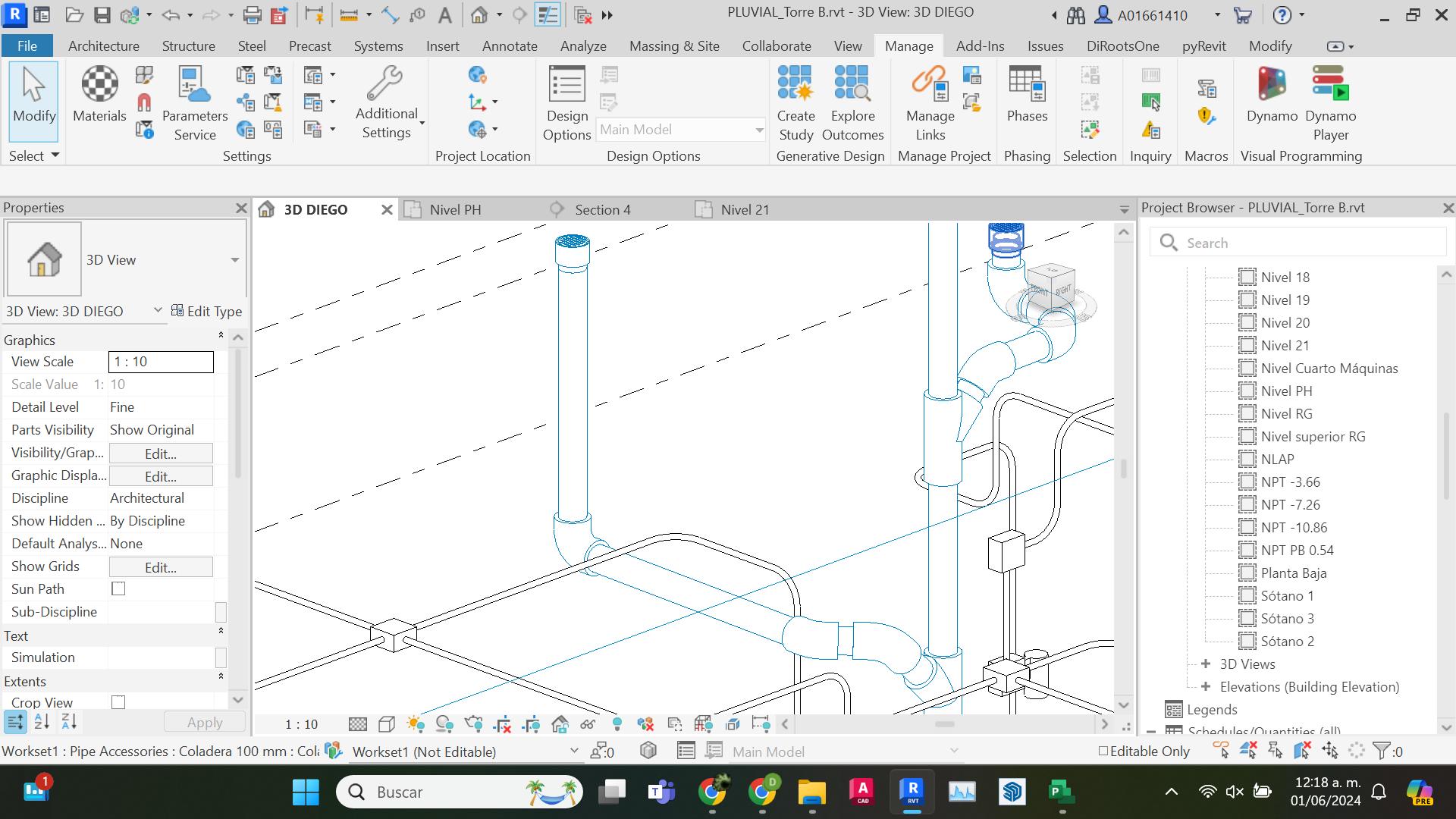

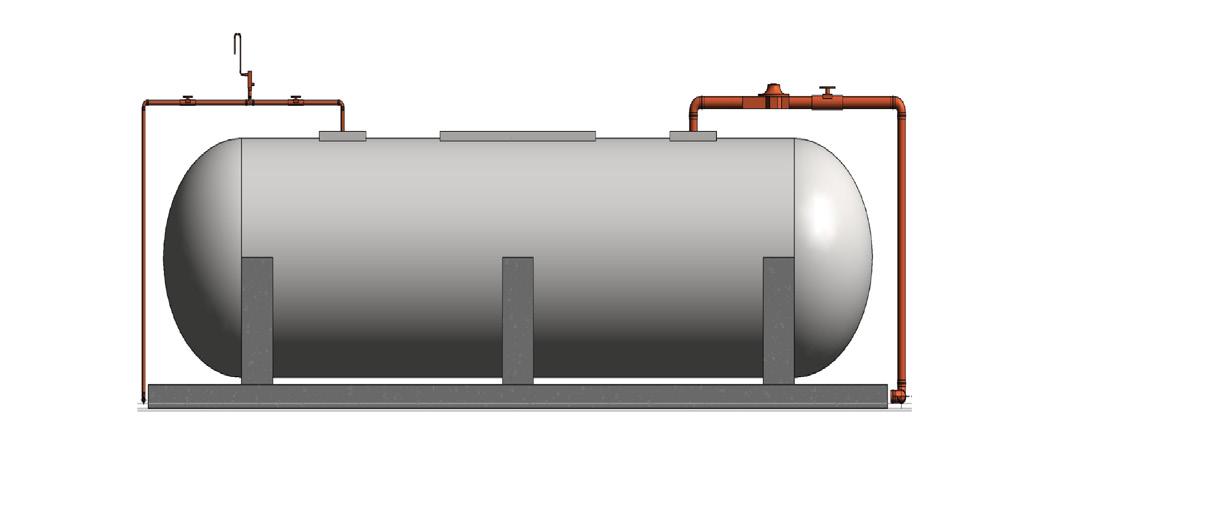

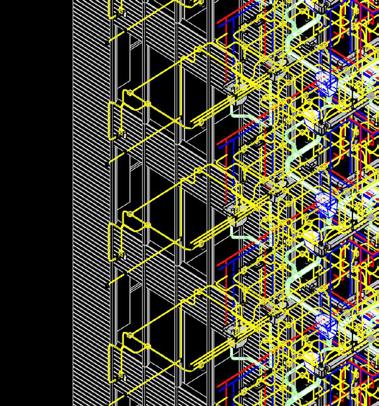

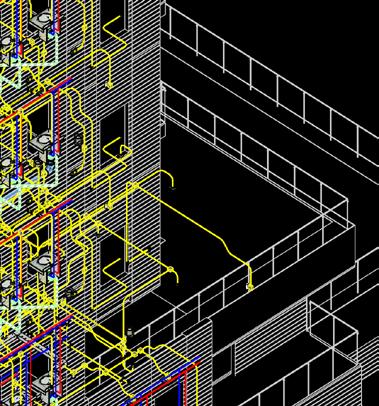

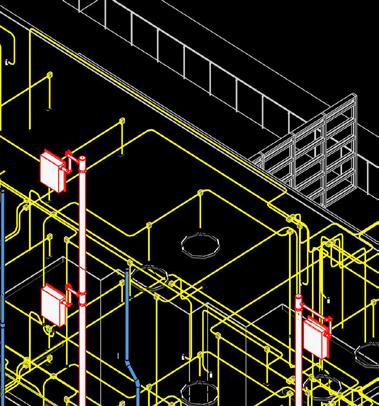

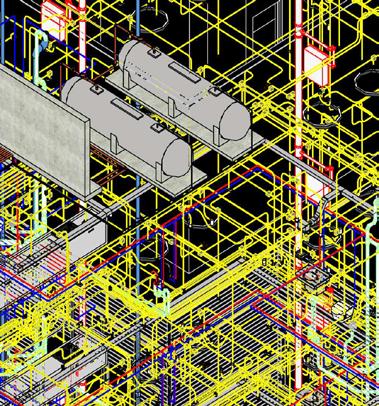

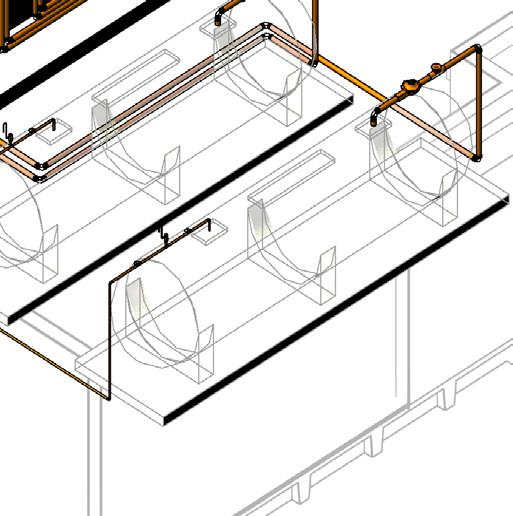

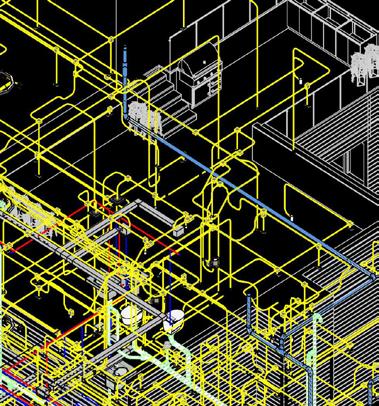

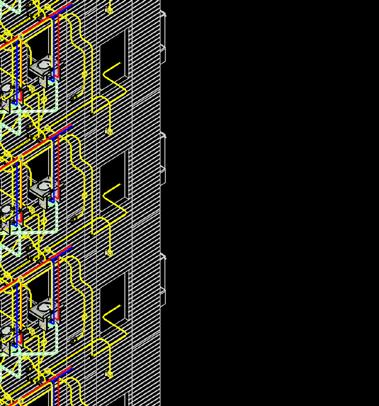

INSTALACÍÓN DE GAS

¿QUÉ SE REALIZO?

Cada familia de ductos se realizó de acuerdo a los planos de instalaciones, así mismo el tipo de llave, codos, tubos largos y flexibles fueron realizados de acuerdo a los datos proporcionados. Por ello el material de cobre y el color que perte nece la instalación fueron asignados, contabili zando la gestión del total de material.

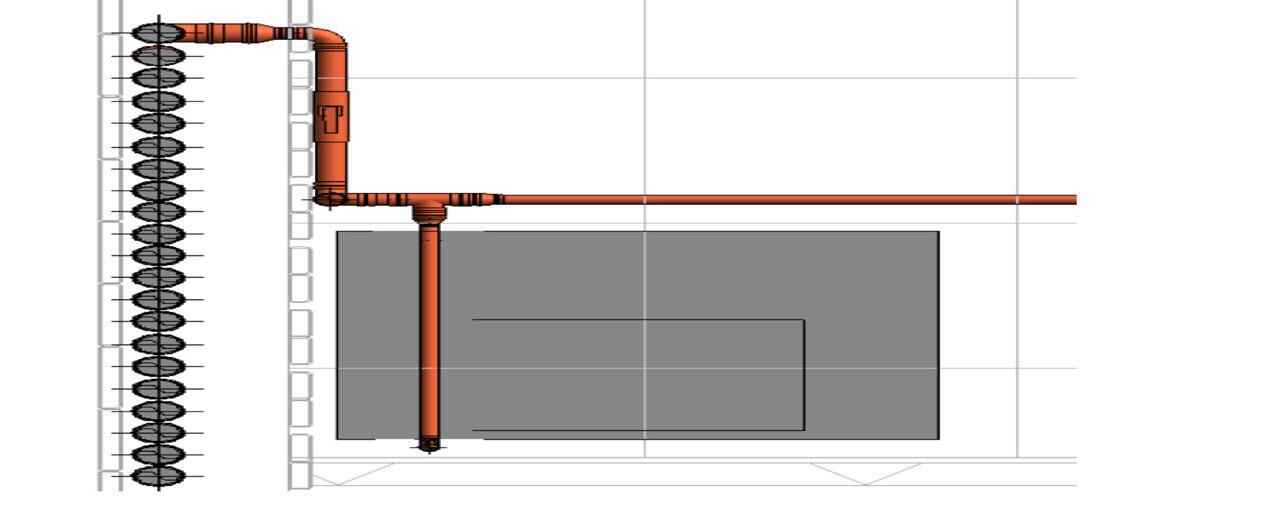

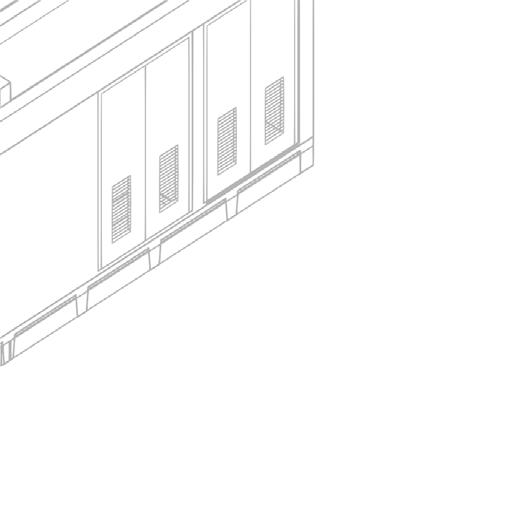

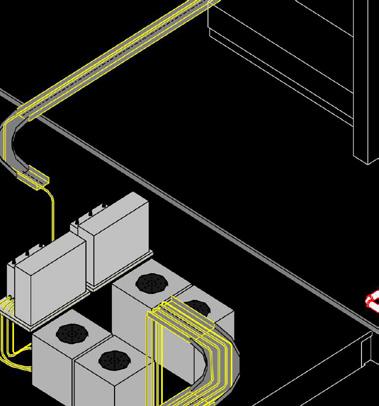

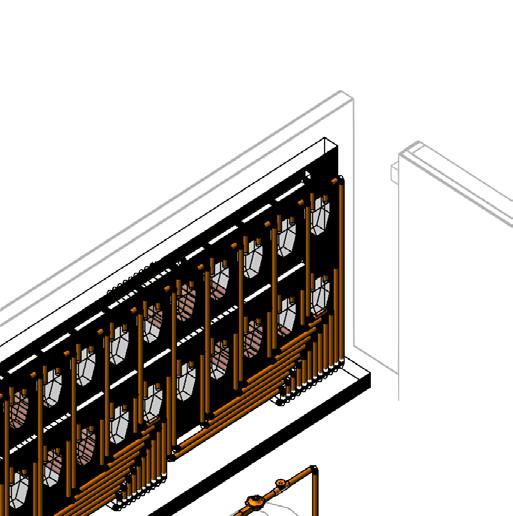

CONCENTRACIÓN DE MEDIDORES

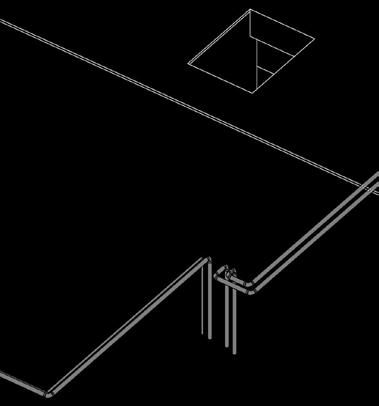

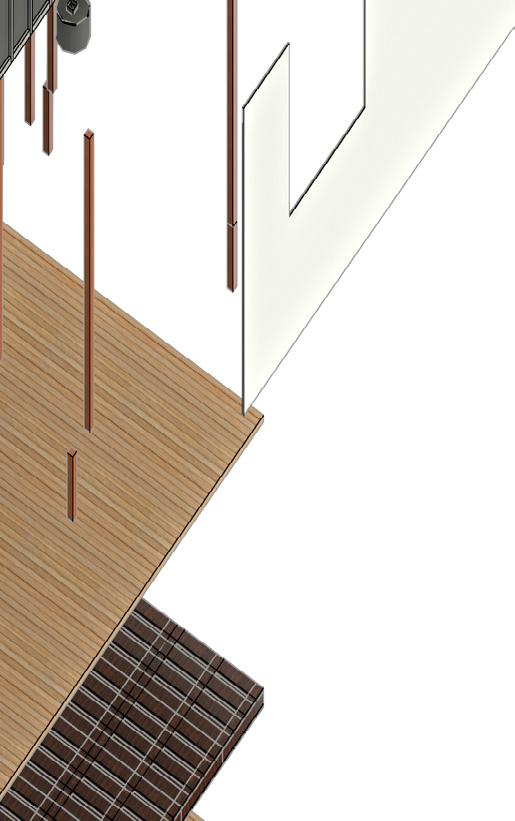

ISÓMETRICO DE PLANTA DE CONEXIÓN

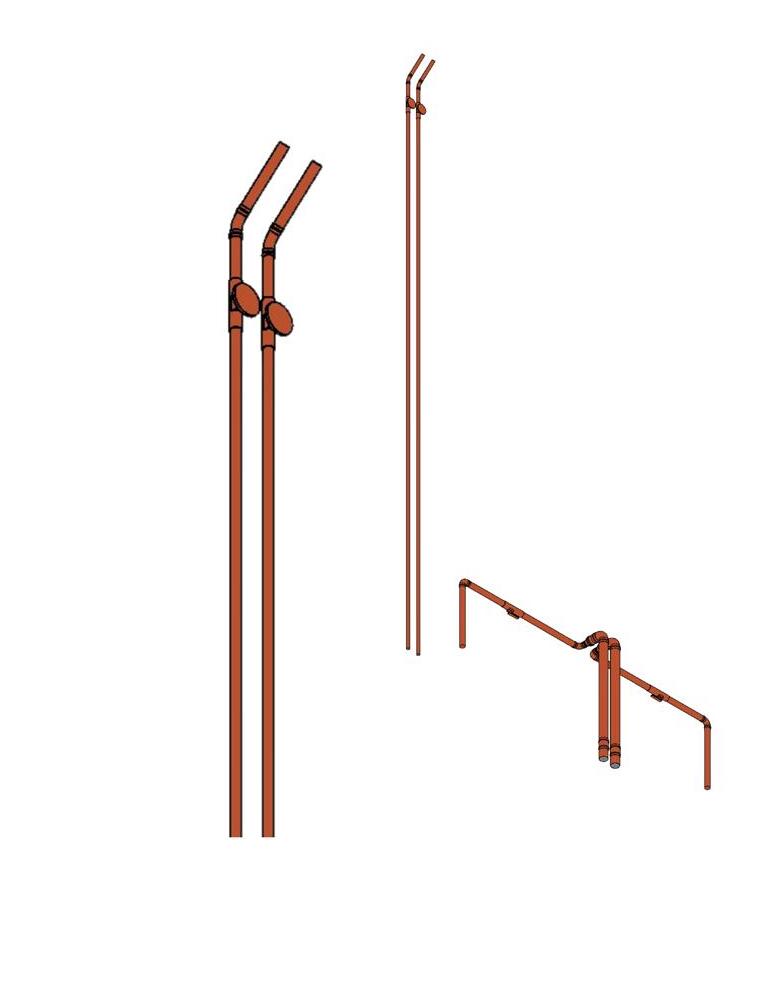

DETALLES DE CONEXIÓN VERTICALES

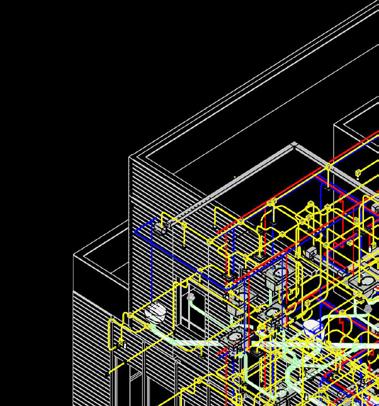

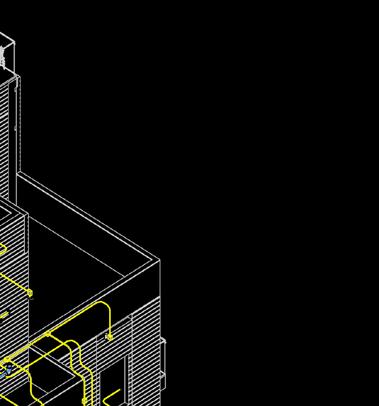

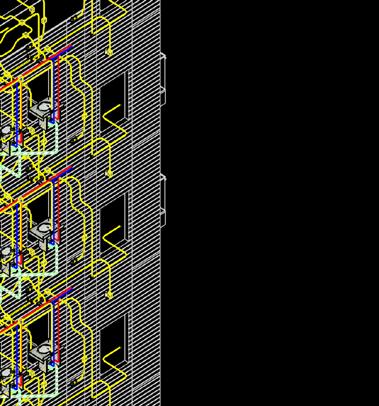

ISÓMETRICO GENERAL

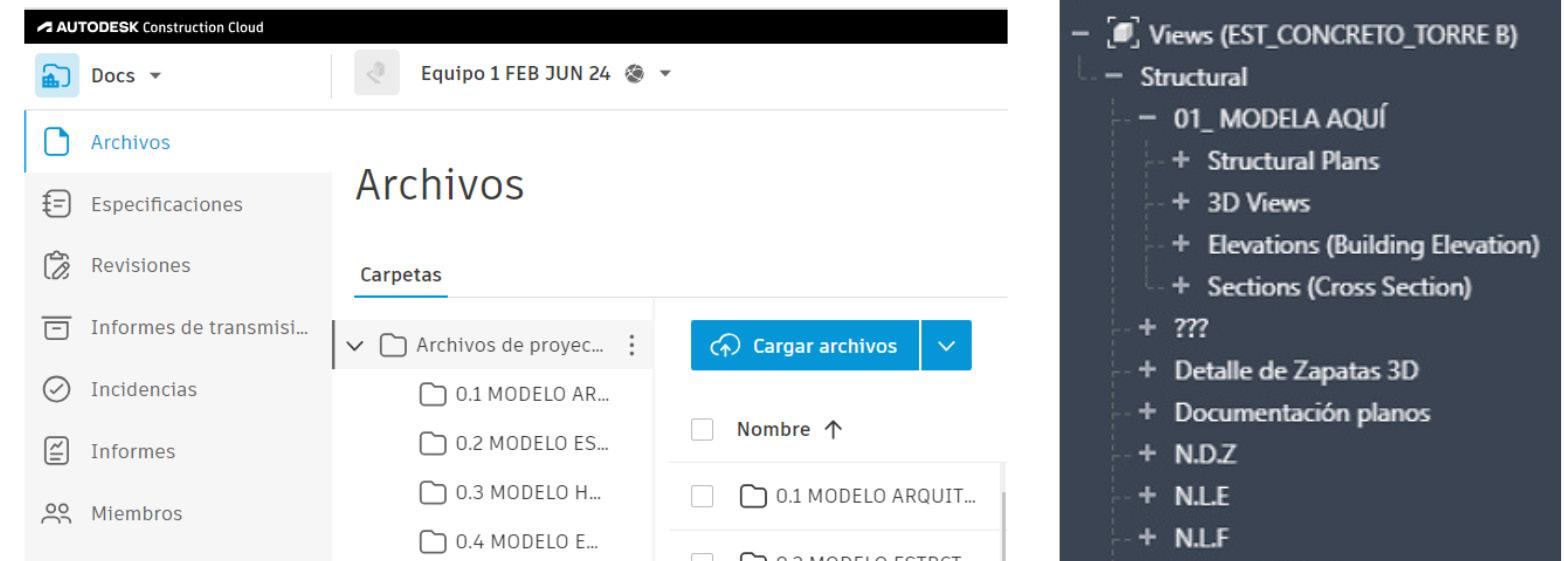

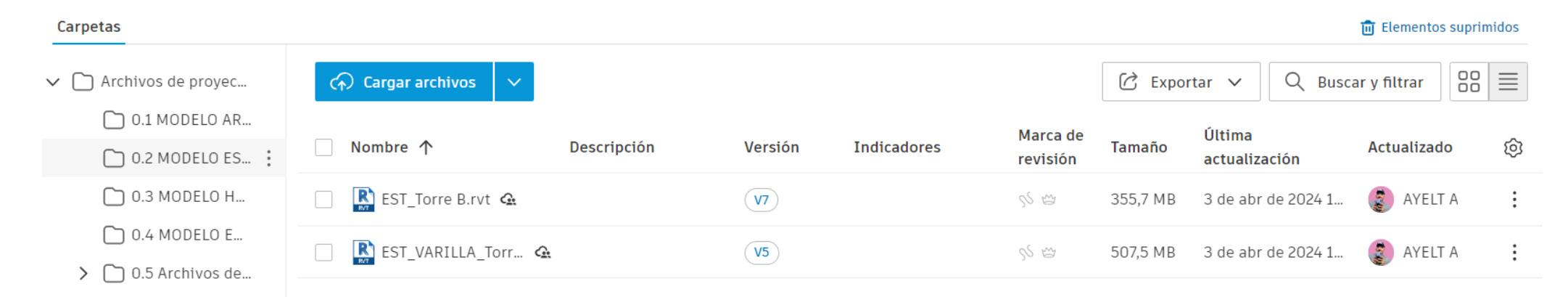

CONSTRUTION CLOUD Y VIZUALIZACIÓN ARQUITECTÓNICA

Facilita el trabajo colaborativo con la metodología BIM se decidió usar la herramienta Autodesk Construction Cloud (ACC). Esta plataforma permite tener un centro de información y gestión, donde se puede recabar todos los datos de un proyecto. A su vez, permite trabajar un mismo modelo de forma colaborativa, lo que reduce significativamente el tiempo de ejecución de los proyectos.

En el caso de la Visualización tenemos justamente una imagen exacta donde las partes abiertas generan con la luz y sombras de un uso del vidrio generando ecosistema en el interior de la casa, que le permite abrirse e incorporar hacía el exterior, cada familia modelada y cuantificada, nos presenta una imagen real del proyecto.

FLUJO DE TRABAJO

PROJECT MANAGER MICROSOFT

SIMULACIÓN GENERAL

Link del vídeo (simulación):

La simulación de la torre se tomó como premisa el tiempo de construcción, utilizando simulación 4d de BIM con los programas de Project donde se colocaron todos los datos y Naviswork donde se utilizó para correr la simulación. PRESIONA CLICK

SIMULACIÓN DETALLADA DEL NIVEL 21

La intención de realizar una simulación más detallada donde el modelo federado nos presenta cada detalle desde el armado hasta el último acabado, podemos ver en qué tiempos se ejecutan y qué especialidades se hacen en tiempos iguales.

Link del vídeo (simulación): PRESIONA CLICK

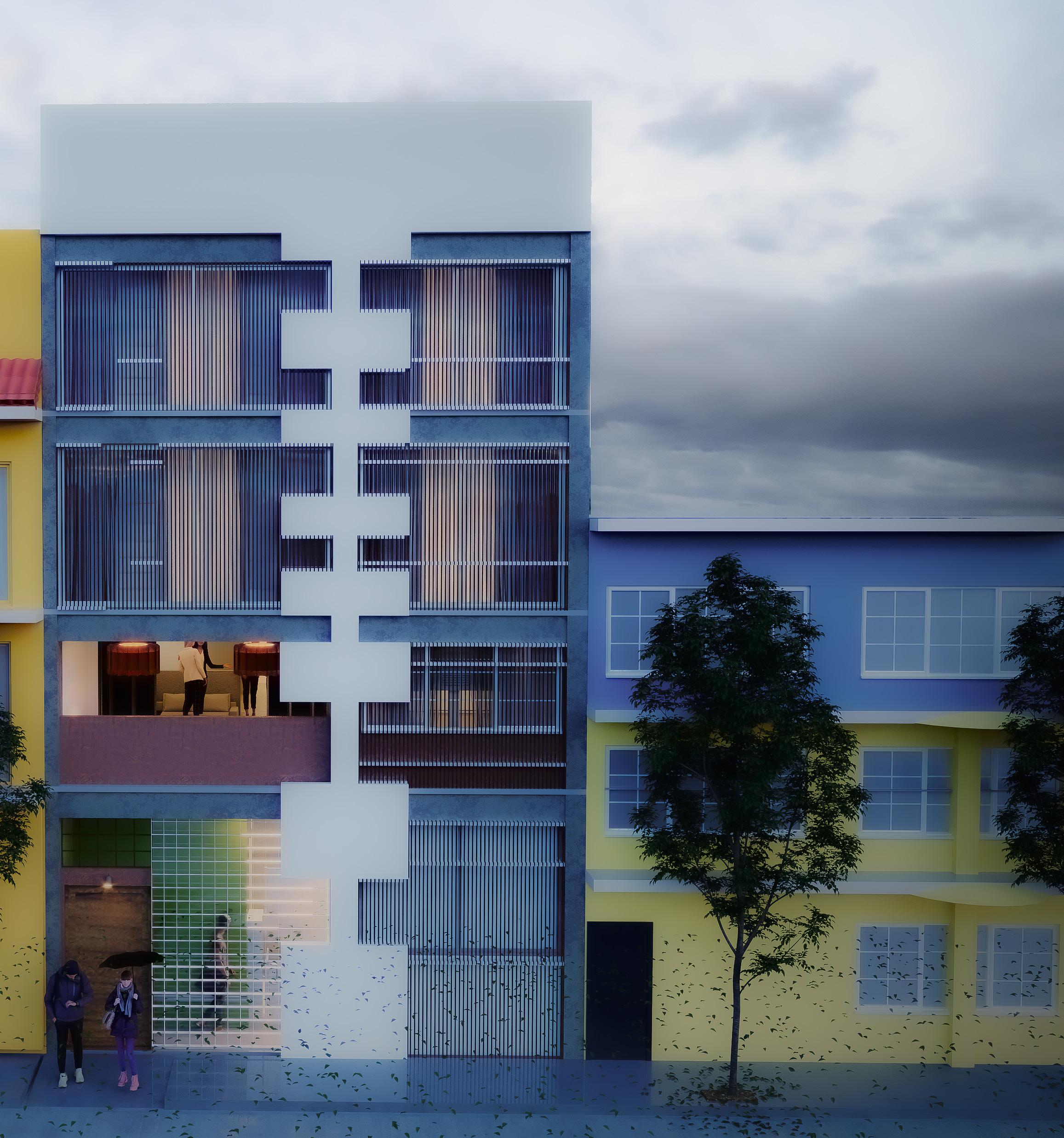

02 FRESNO 280

Vivienda Colectiva 2023

Organización Socio Formadora: Instituto de Vivienda de la Ciudad de México.

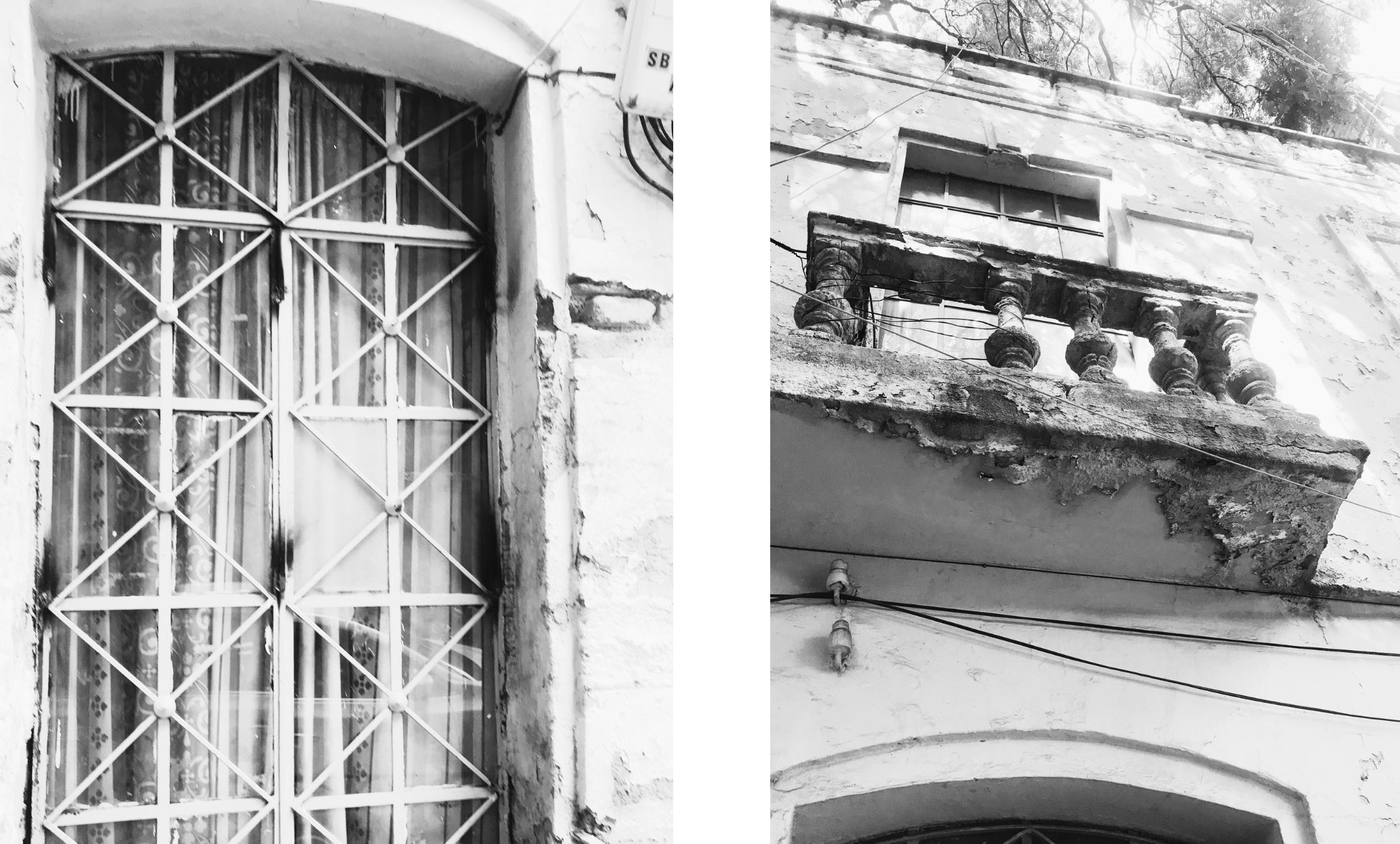

Predio ubicado en la calle Fresnos número 80, colonia

Santa Maria la Ribera, AlcaldÍa Cuauhtémoc, Ciudad de México

La historia nos dice que en la época de Hernán Cortés fue un espacio donde había pastizales y huertos; para el virreinato y por encontrarse fuera de la Ciudad, en ese lugar fue instalada la Garita de Tlaxpana en la ribera del Río Consulado, cuya función principal era el cobro de impuestos a mercancías, fue además un resguardo militar que funcionó desde el siglo XVII hasta finales del XIX suprimiendo estas funciones a partir de 1896.

ACERCA DEL PROYECTO:

-El Instituto de Vivienda de La Ciudad de México, solicitó para este proyecto:

19 viviendas, con medidas mínimas de 40 m2 y un máximo de 65 m2, con comercio y opción de estacionamiento, con un costo total de 32,000,000 millones de pesos.

-Costo del predio: 9,300,000

-Costo de construcción: $22,000,000

-Costo de proyecto: 828,525.

-En una superficie de terreno de 305.43 m2

-Área libre 20%: 60m2

-Desplante del 80%: 240 m2

-Respeto mínimo de 2 metros de crujía, fachada catalogada nivel 3

-Uso de suelo SEDUVI correspondiente a la norma.

Uso de Suelo: H6 / 20 / Z

H: Habitacional

6: Niveles

20 : Área Libre

Z: Lo que indique la zonificación del Programa

COS: Desplante 80%

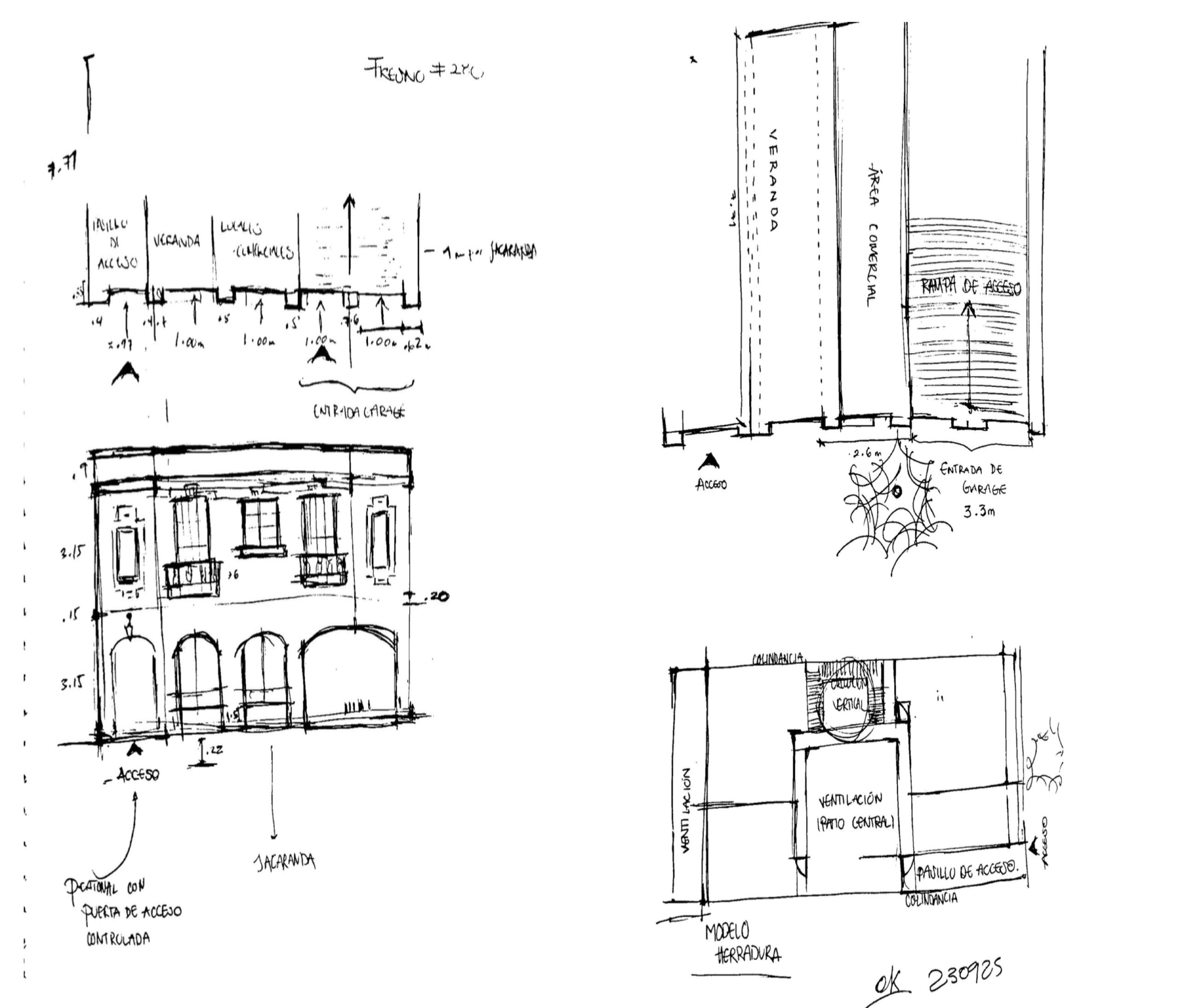

PROPUESTA

S e propone un nuevo concepto de vivienda social, para aquellas familias de bajos ingresos,adultos mayores y personas con discapacidad, distintas familias, para una vivienda de calidad, bien ubicada, con servicios básicos, seguridad, no espacio mínimos.

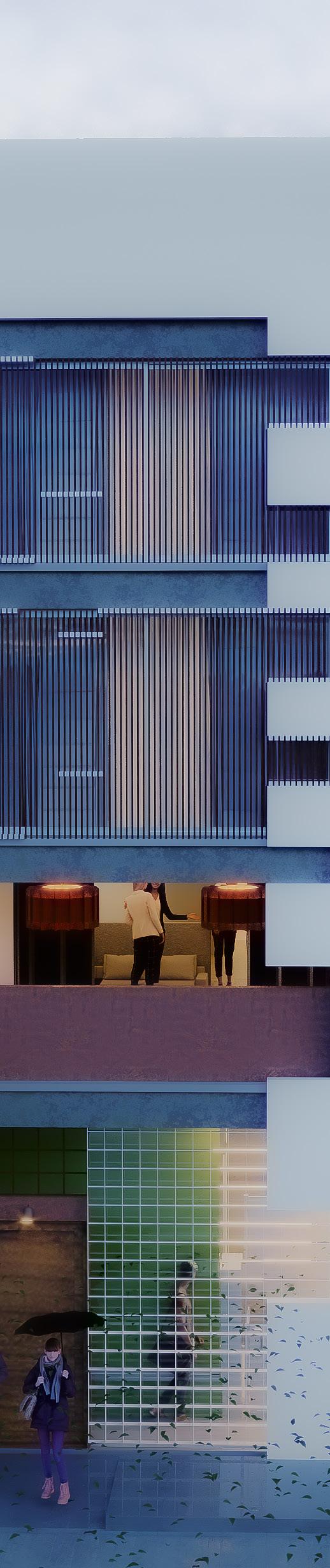

E n el caso de la fachada se diseño como un espacio de manera amplia, aprovecha las visibilidad de madera para darle una verticalidad a los espacios tiendo un entorno.

Planta Baja está compuesto por estacionamientos tas, entrada de estacionamiento, área de espacio cafetería, circulación vertical, lugar de basura y dos mentos de acuerdo al reglamento de construcción dad de México.

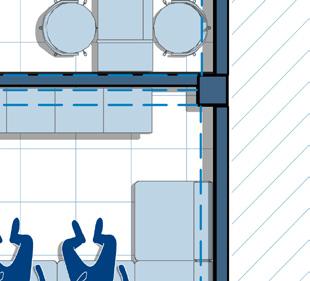

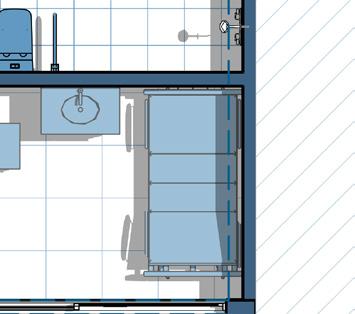

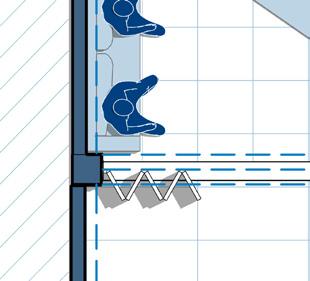

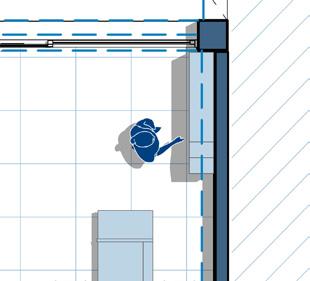

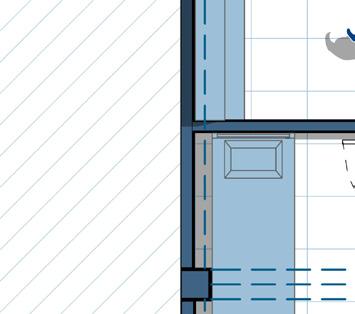

MEDIDAS DEL PROYECTO - PLANTA

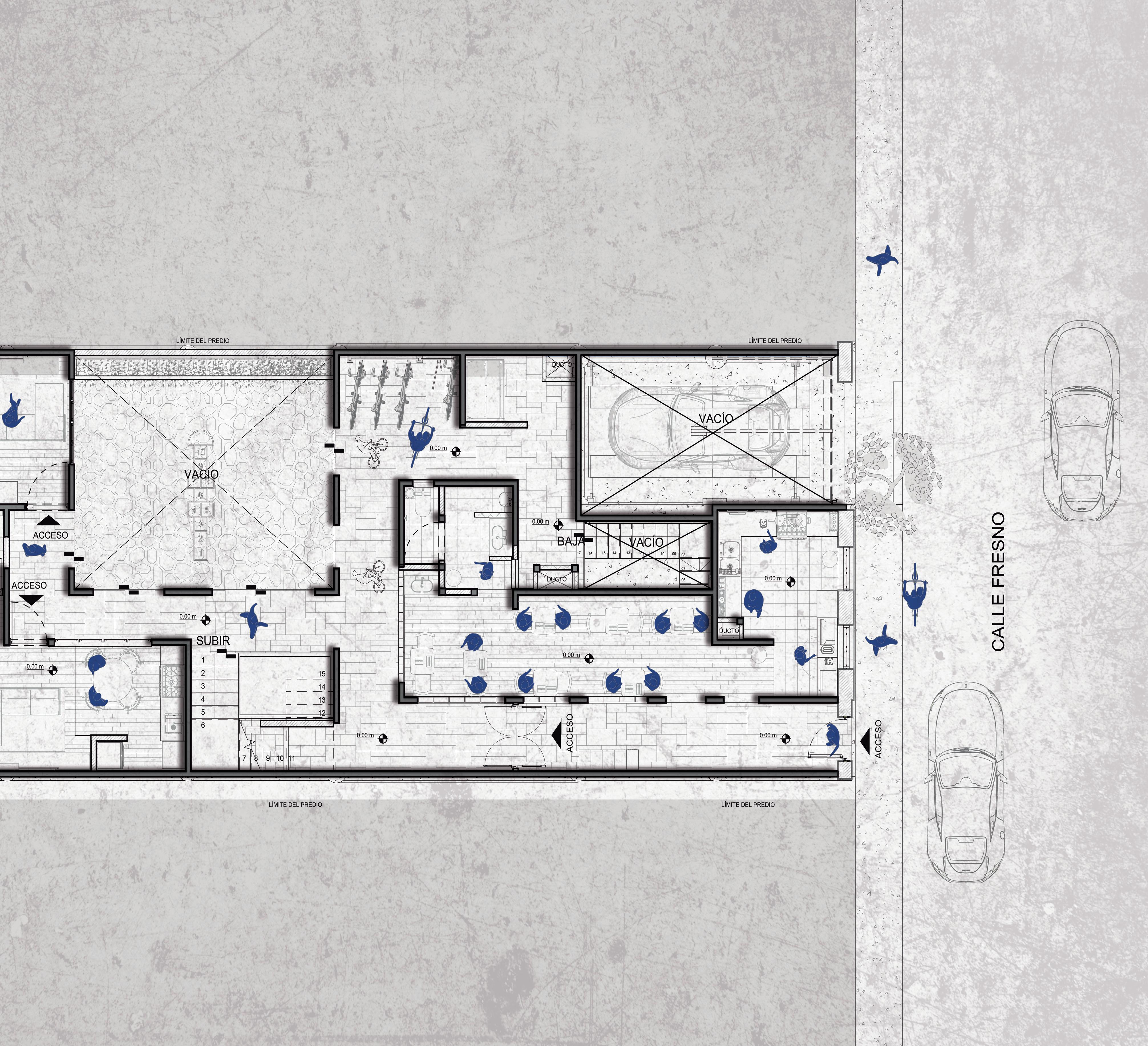

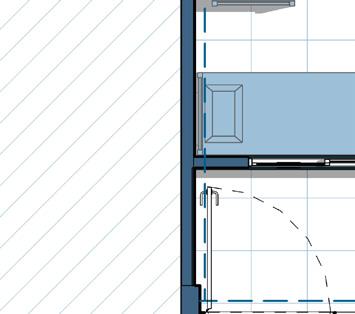

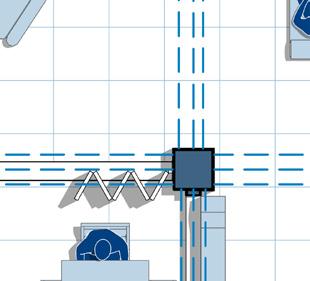

PLANTA BAJA

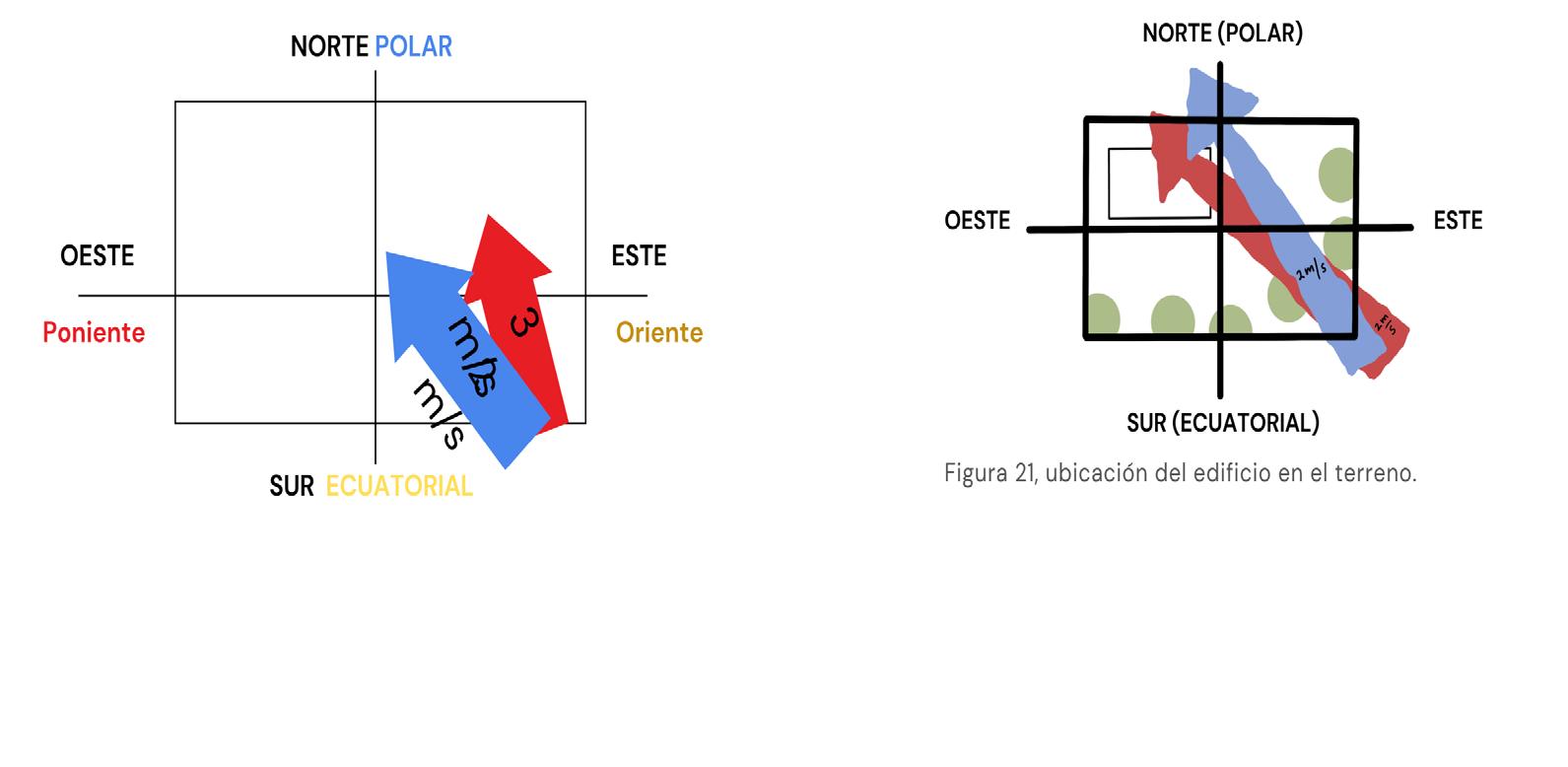

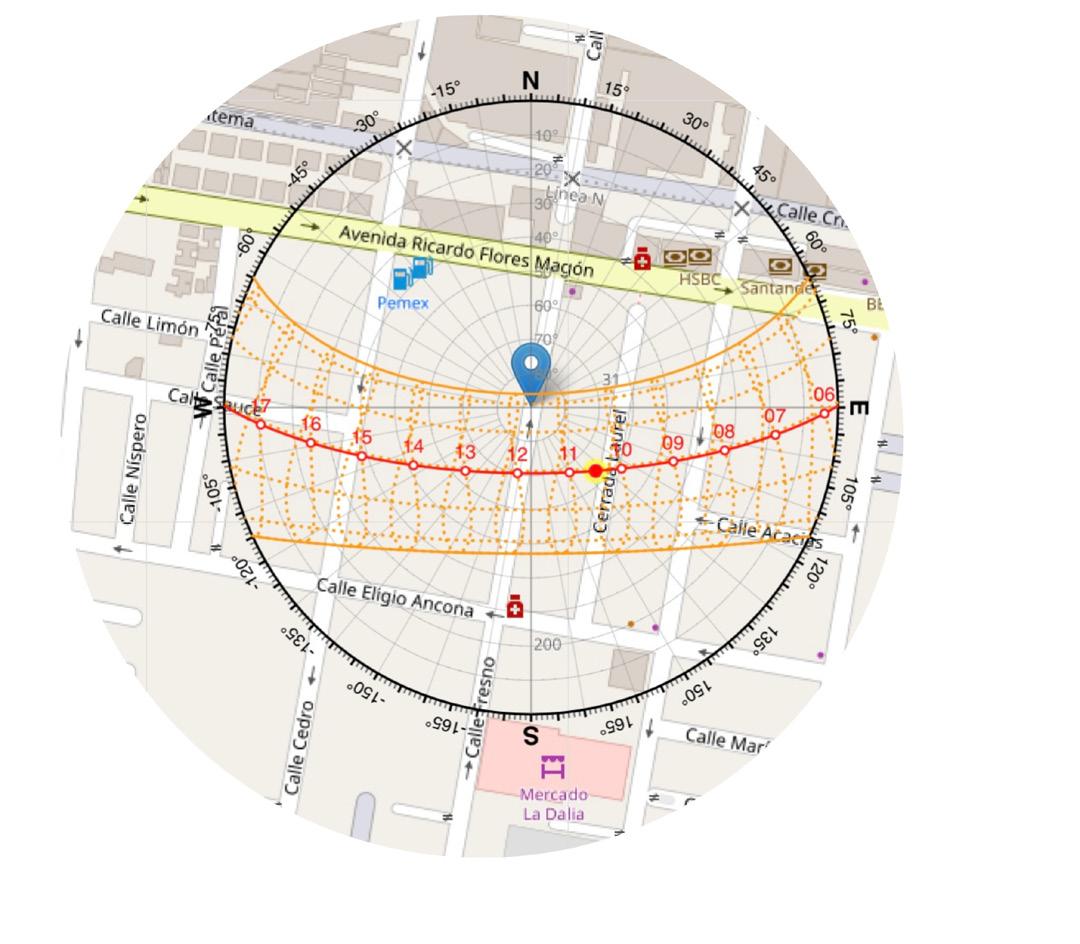

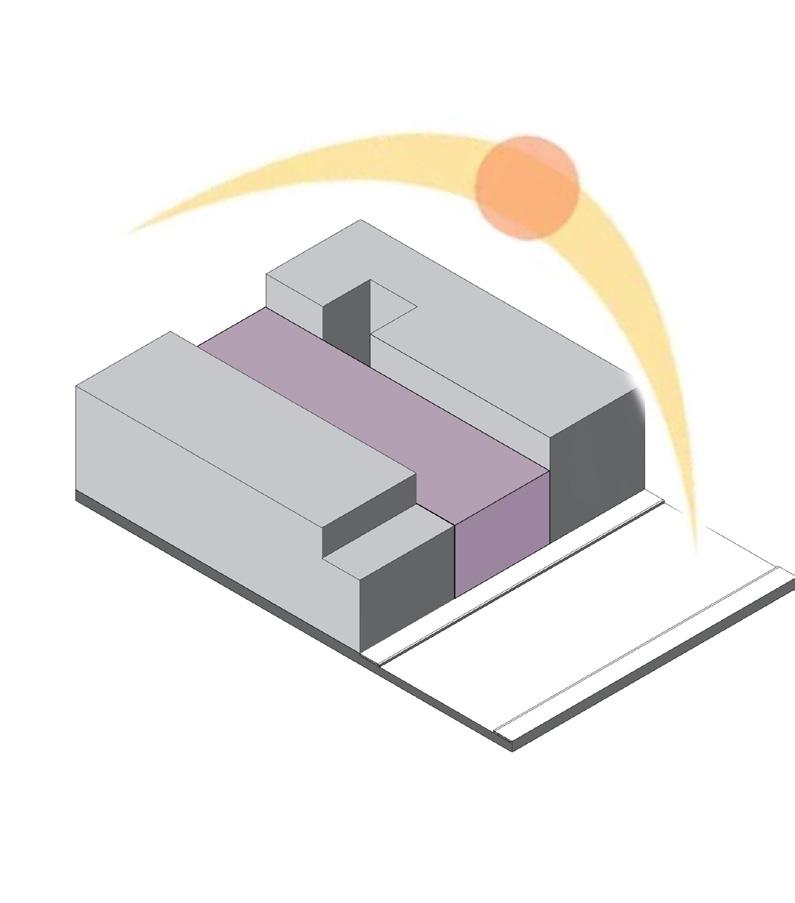

MAPA DE LOCALIZACIÓN DIRECCIÓN DEL SOL

estacionamientos de bicicleespacio libre, una dos departaconstrucción de la Ciu-

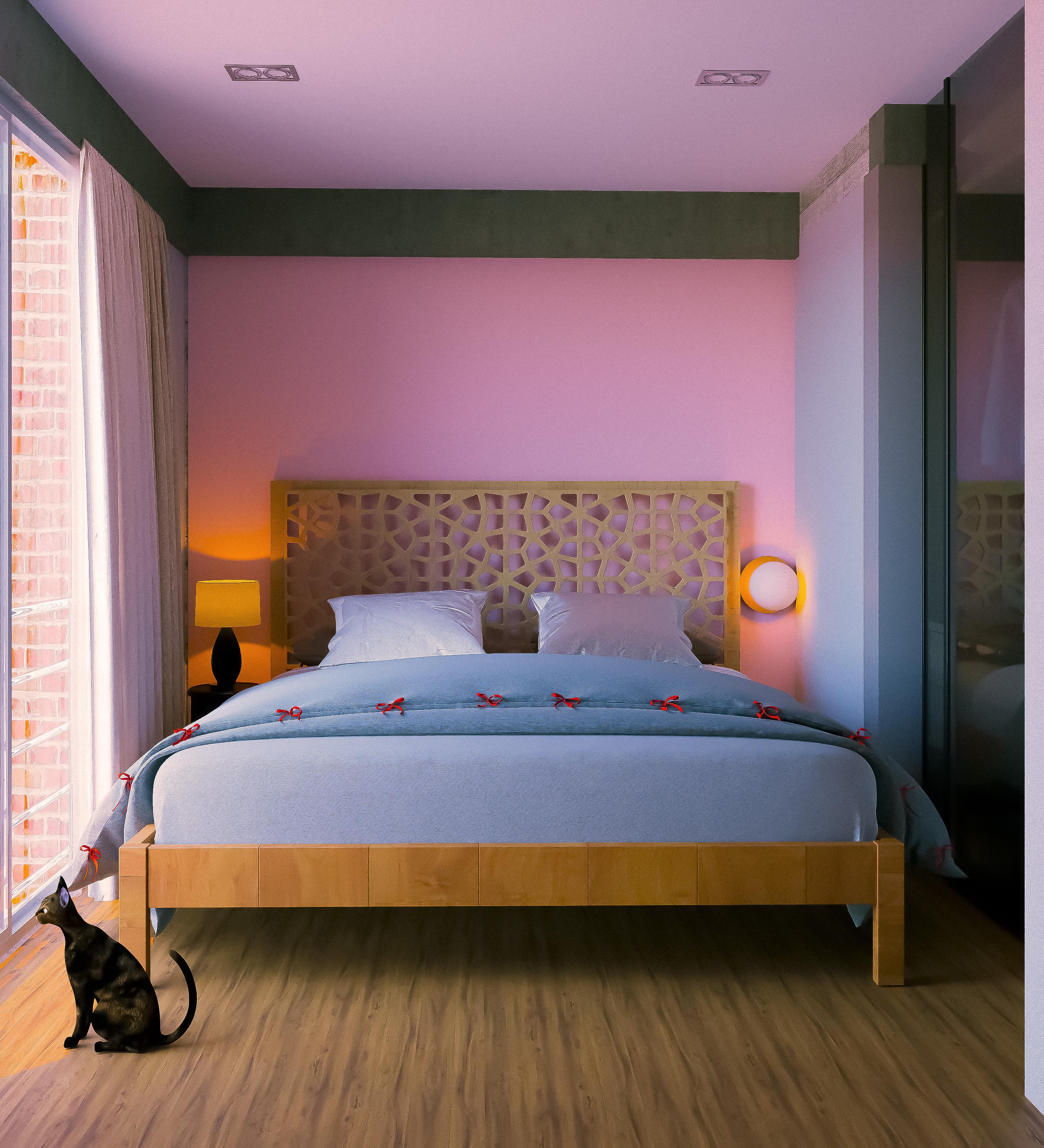

RECÁMARA PRINCIPAL

Los departamentos van desde los 50 m3 hasta los 70 cios , de acuerdo a la norma de construcción de la Ciudad En cada departamento la circulación de los espacios caso de los departamentos que están en la crujía son

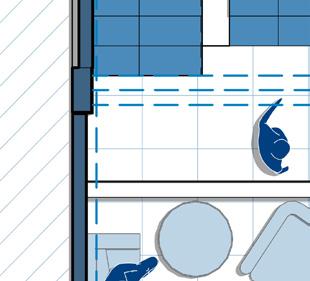

DEPARTAMENTO

70 m2, cada uno cuenta con todos los serviCiudad de México. espacios ocupa desde los 30m2 a los 80m2, en el son los más afectados.

Muro de tabique rojo, aplanado con mezcla de mortero-area 1:4

Losa de concreto armado de 12 cm f'c=250 kg/cm2 con var #3 @ 15 cm

Muro de Concreto Armado de 200 mm, cimbrado con diseño de despiece con triplay de primera de 19 mm y concreto f'c=250kg/cm2

Losa de concreto armado de 12 cm f'c=250 kg/cm2 con var #3 @ 15 cm

Nervadura de concreto de 100x270 mm f'c=250 kg/cm2 con casetones conforme indica el despiece en plano

Columna de concreto armado de 500x500 f'c=250 kg/cm2

de herreria a base de PTR de 50x50mm de acero pintado de negro epoxico mate, fijado a losa con placas ancladas

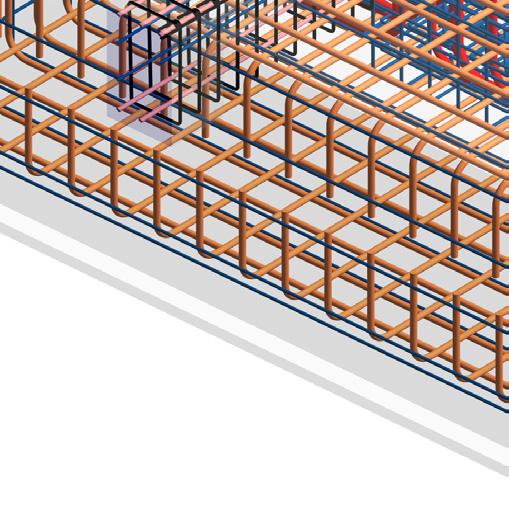

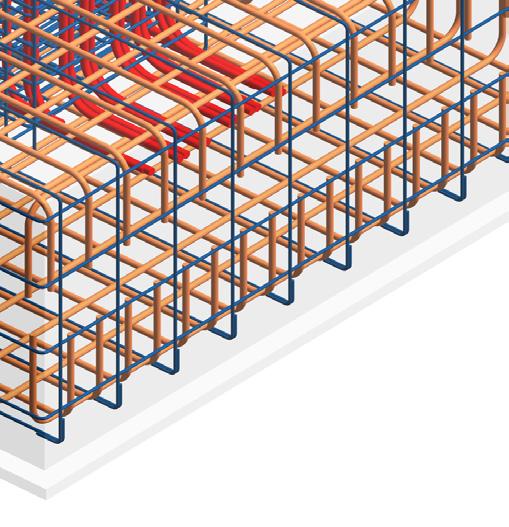

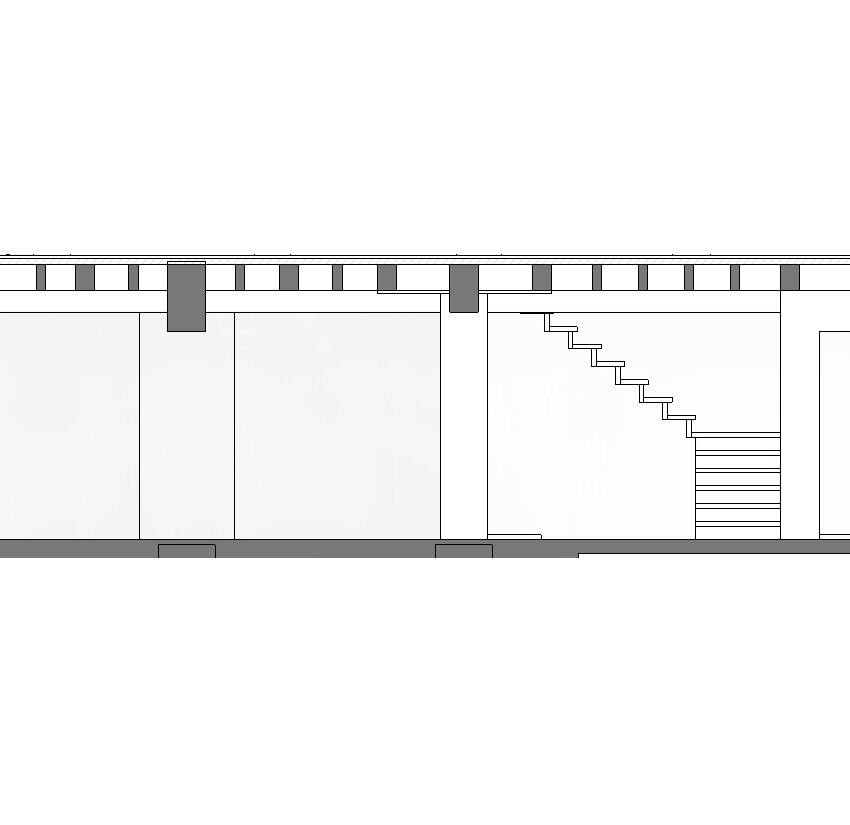

SISTEMA ESTRUCTURAL

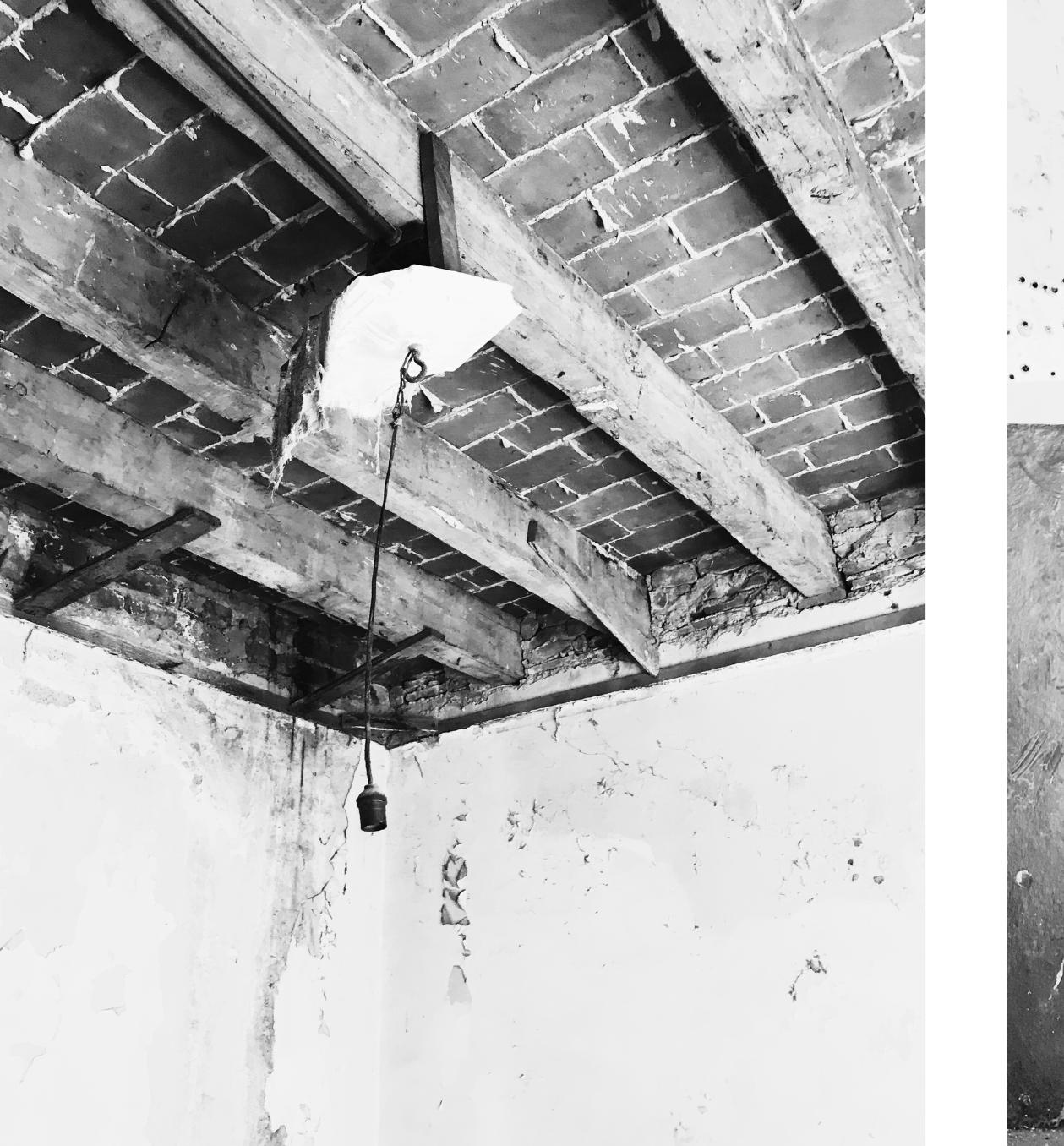

El sistema estructural de Fresnos 280 está compuesto mixtos, se optó por el tipo de suelo fangoso, contamos nervaduras, muros y columnas de concretos, Agregando muros de contención y mampostería en la parte superior Cada nivel disminuye el grosor de la losa, además se cundarias cerca de la crujía y departamentos cerca a Se reforzó esa parte y se restableció la bóveda catalana

Estructura

Trabe de Concreto Armado de 150x270mm con 6 var #3 @20 cm y E#2

Barandal

250 kg/cm2, armado con acero

existente de acuerdo al estudio

03 CASA FUENTE

Equipamiento Comunitario 2023

Organización Socio Formadora: Refugio Casa Fuente.

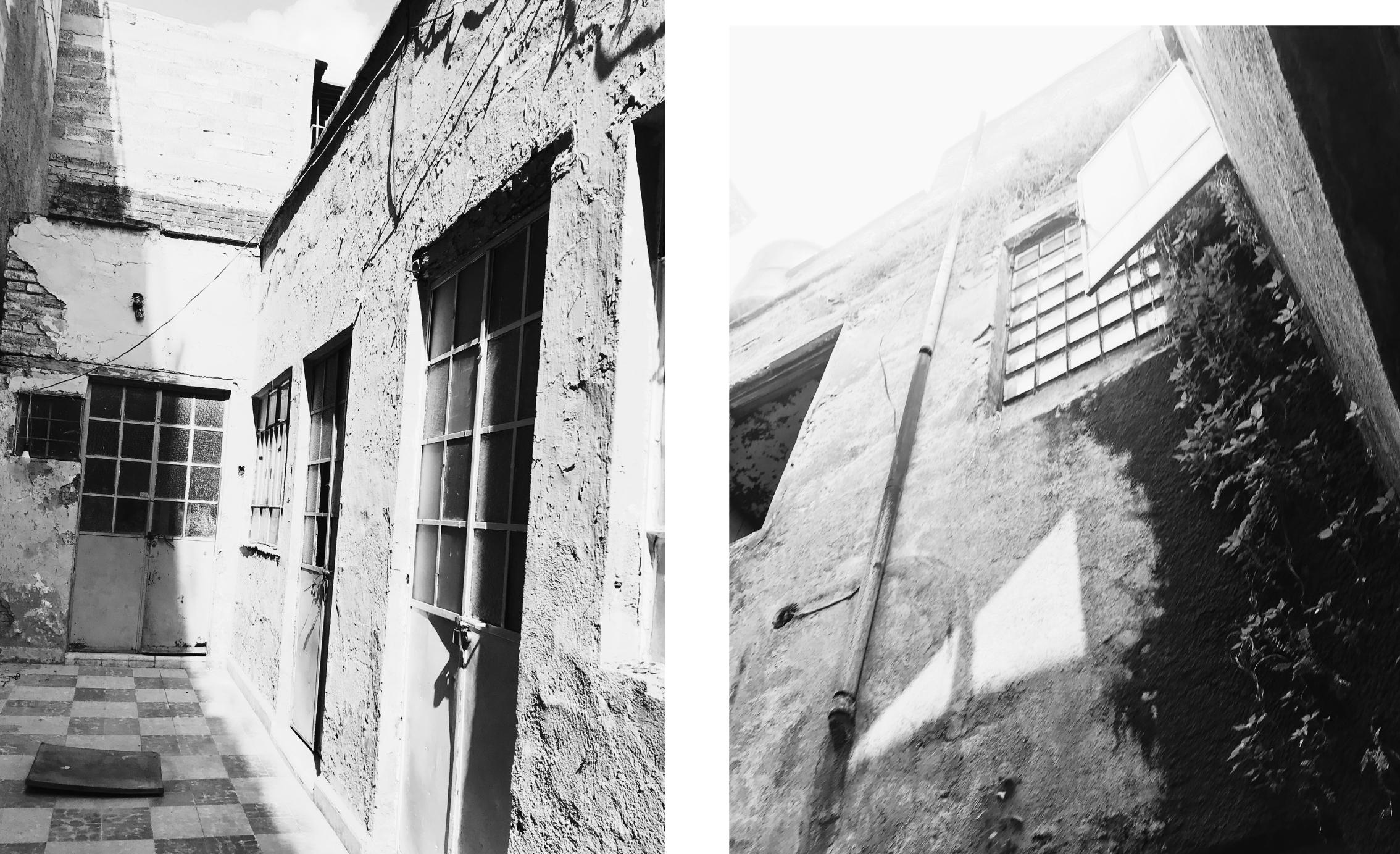

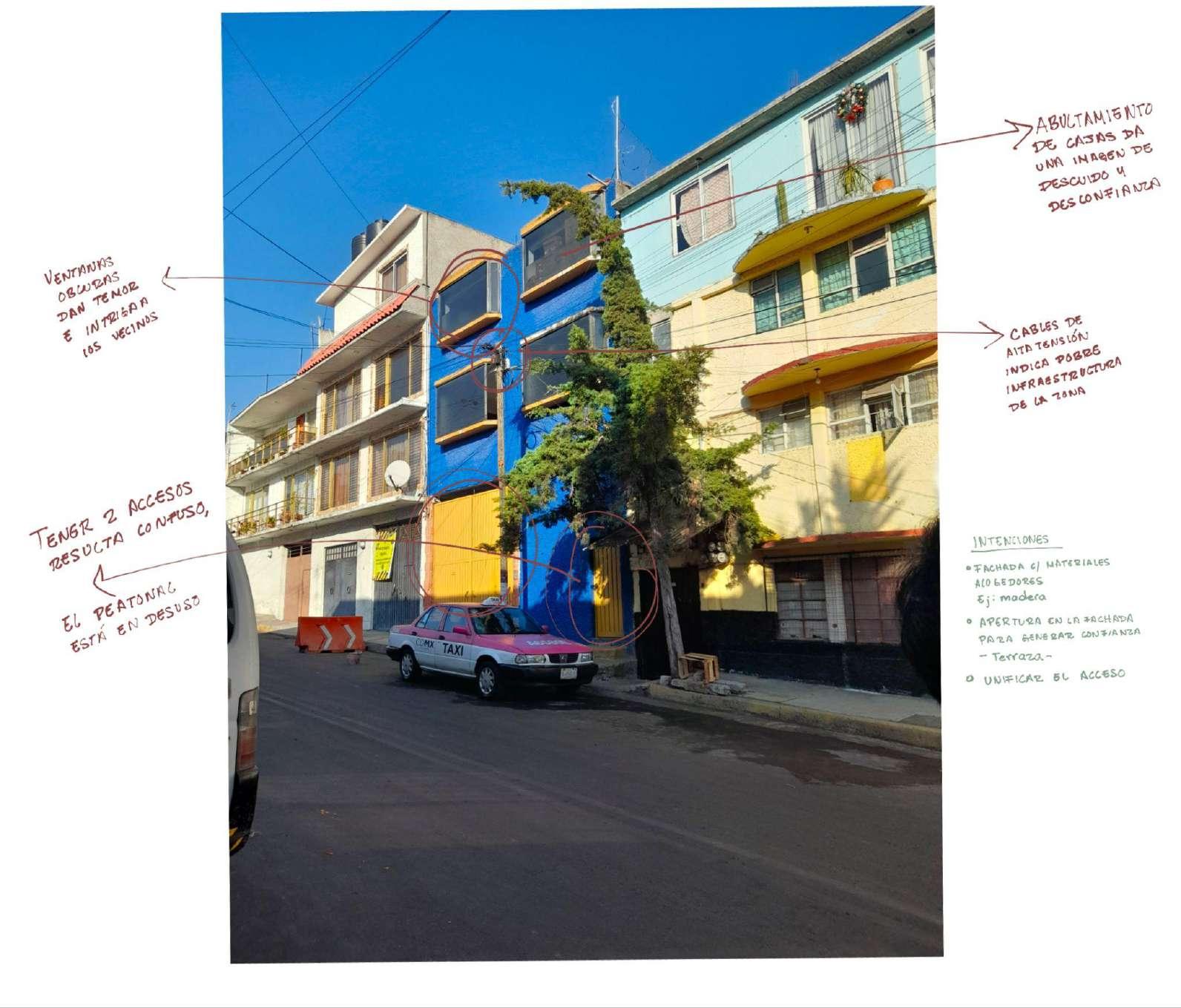

Casa fuente está ubicado en calle San Marcos no. 13, Álvaro Obregón, CDMX.

En la generalidad de la población mexicana vemos un rechazo hacia las personas migrantes; por los comentarios que hemos escuchado hastael momento en esta etapa de investigación, la colonia de Santo Domingo no es la excepción.

Se ve a la persona migrante como una amenaza a los recursos que hay en nuestro país, a los empleos y a la integridad de sus habitantes, y en este caso, particularmente secuestiona el impacto que pudieran tener hacia las familias de lacomunidad.

Es por tanto que si conseguimos que nuestro proyecto tenga un impacto positivo en el espacio público, que mejorarlo es en sí una necesidad para sus habitantes, podremos obtener de su parte una mejor aceptación de Casa Fuente y los migrantes que lleguen a ella.

El proyecto consta de 4 niveles, actualmente con 125.88 m2 en superficie de construcción.

Uso de suelo SEDUVI:

Uso: Habitacional con comercio en la planta baja.

Número de niveles permitidos: 4.

Porcentaje del área libre: 30%.

Coeficiente de ocupación del suelo (COS): 87.41 m2.

Coeficiente de utilización del suelo (CUS): 350 m2.

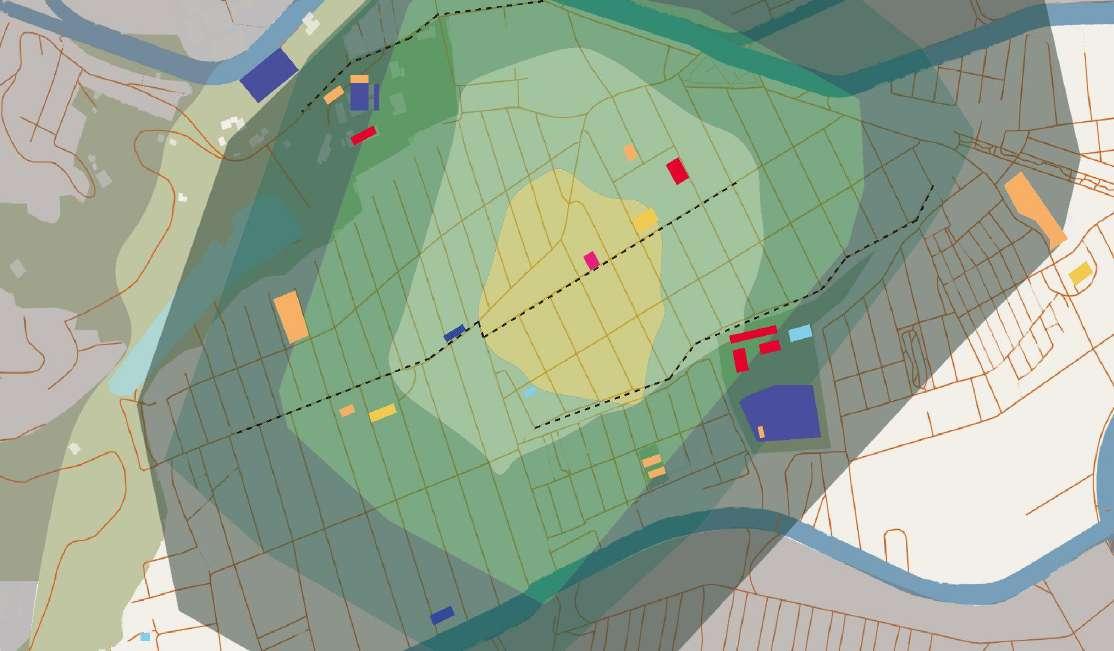

MAPA DE EQUIPAMIENTO URBANO LOCAL

co general como a los habitantes del refugio. Así como un comedor comunitario participativo que ayude sirva también como espacio de convivencia se agrega un vestíbulo que recibe a los usuarios de Casa Fuente con una secuencia sorpresiva hacia el interior del espacio, que los recibe un planos (concepto)

2.- Variaciones de privacidad en el sentido vertical.

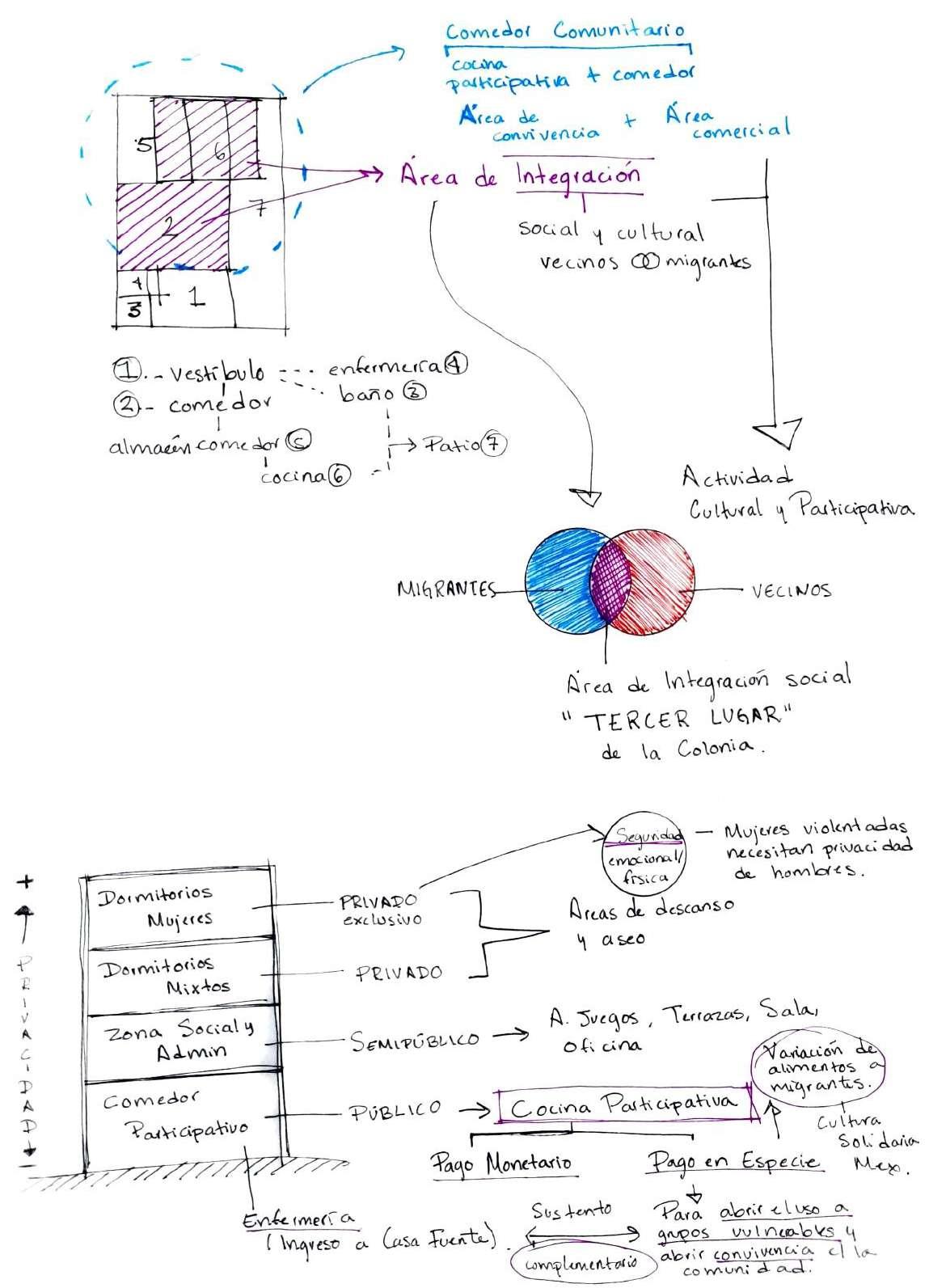

Intención principal (concepto)

1.- Interrelación de elementos

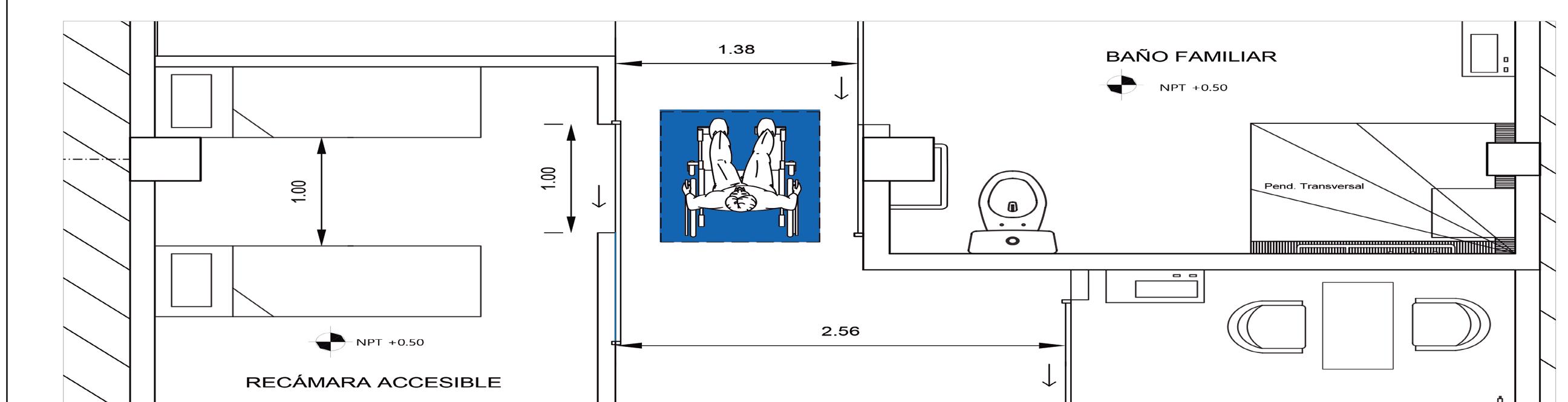

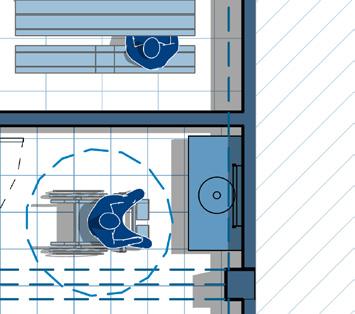

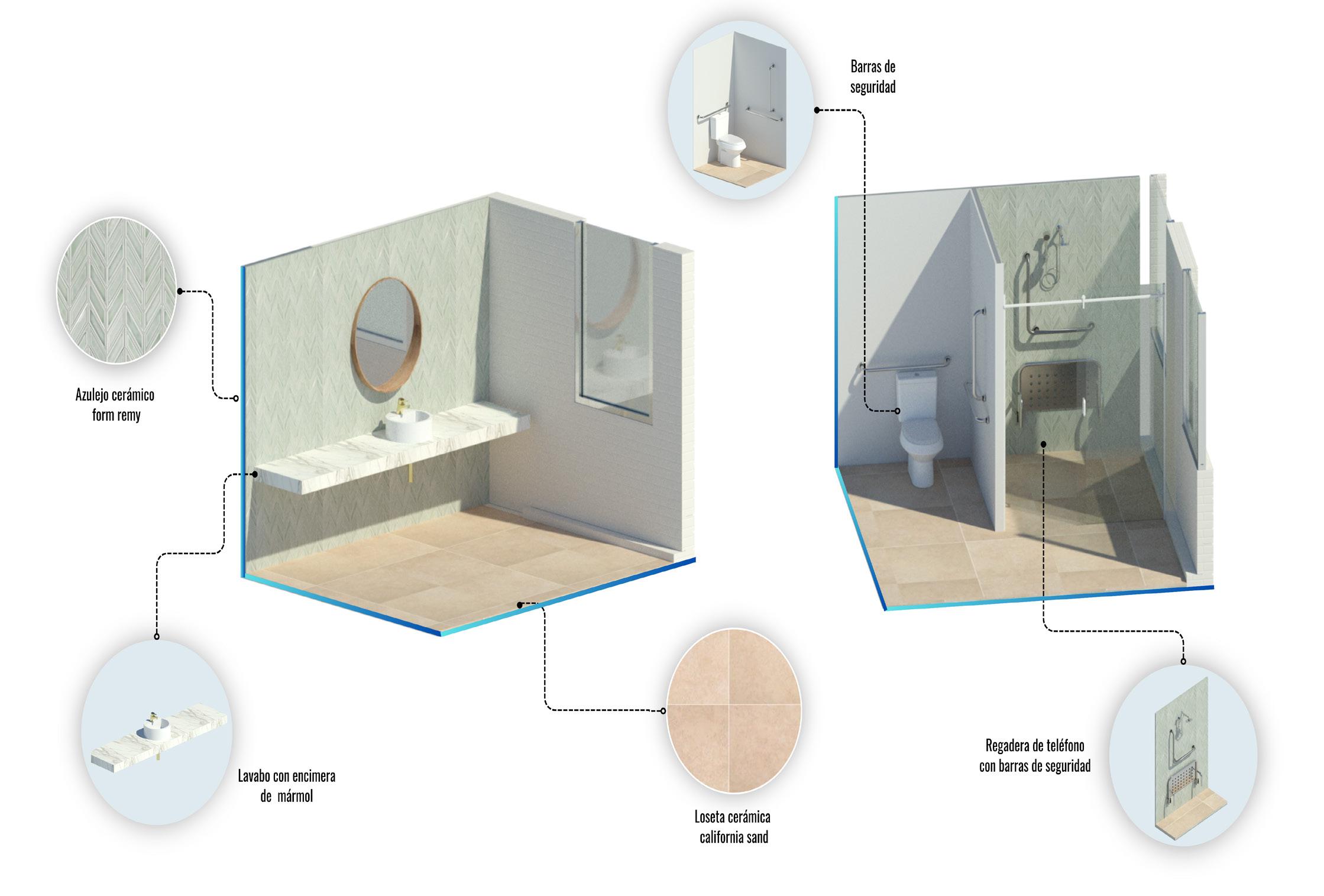

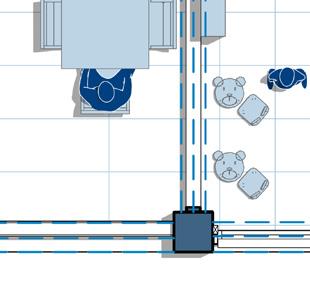

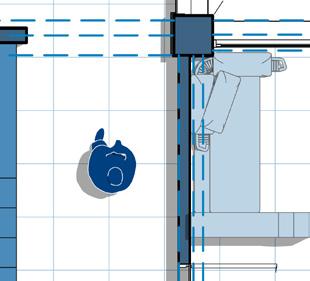

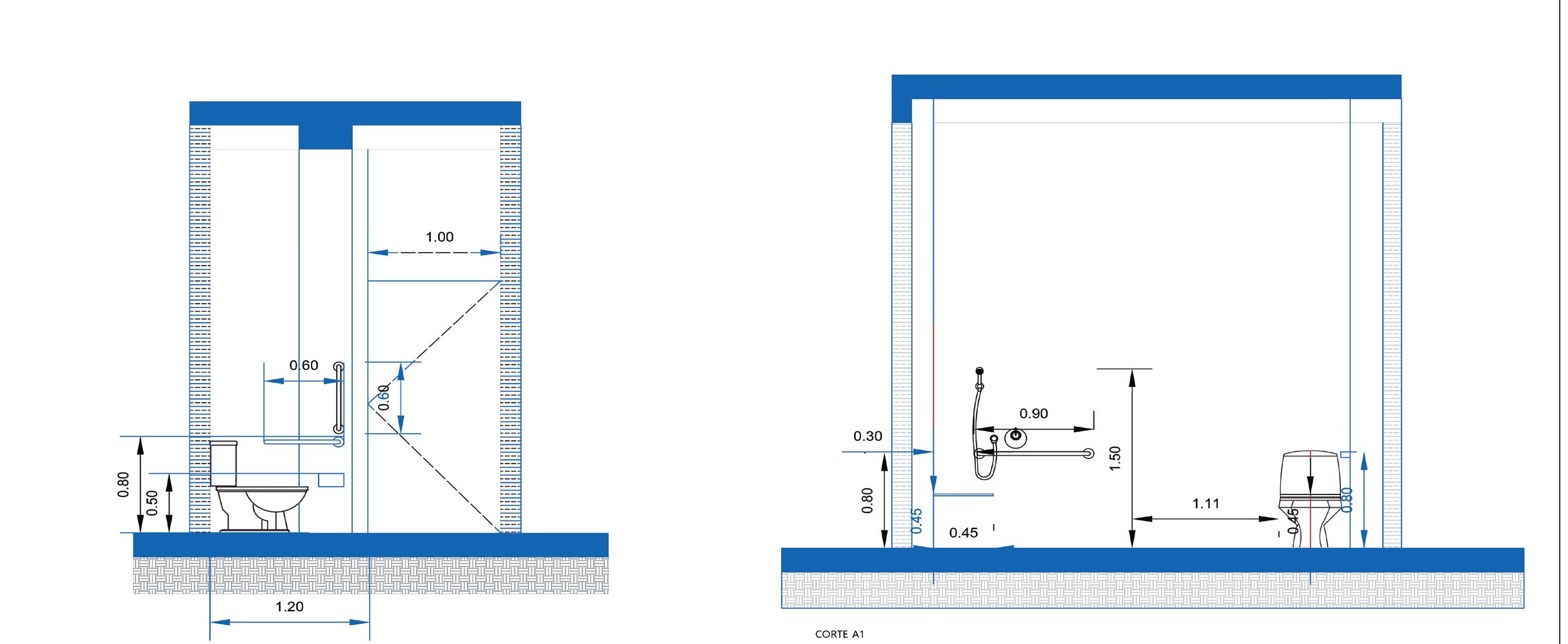

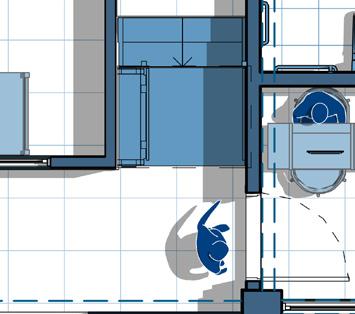

DISEÑO EN ACCESIBILIDAD

El sistema estructural de Fresnos 280 esta compuesto sistemas estructurales mixtos, se opto por el tipo de suelo fangoso, contamos con pilas, losas,trabes, nervaduras, muros y columnas de concretos, Agregando que se compone de muros de contención y mampostería en la parte superior del edificio.

Cada nivel se disminuyo el grosor de losa, ademas se contaron con trabes secundarias cerca de la crujía y departamentos cerca a ella. Se reforzó esa parte y se restableció la bóveda catalana.

ZONA DE JUEGOS

LOSA DE CONCRETO ARMADO DE 10 cm DE ESPESOR, DE ACUERDO A

LOSETA CERÁMICA MODELO SERENITY RECTIFICADO, ARABIA BEIGE 0.59, MARCA INTERCERAMIC

LOSA DE CONCRETO ARMADO DE 10 cm DE ESPESOR, DE ACUERDO A

PLAFON DE YESO DE 6 CM

VENTANA CORREDIZA DE CRISTAL LAMINADO

MURO HUECO, CON APLANADO CEMENTO-ARENA, PINTURA ANTICORROSIVO APLICADO A DOS MANOS Y SELLADOR

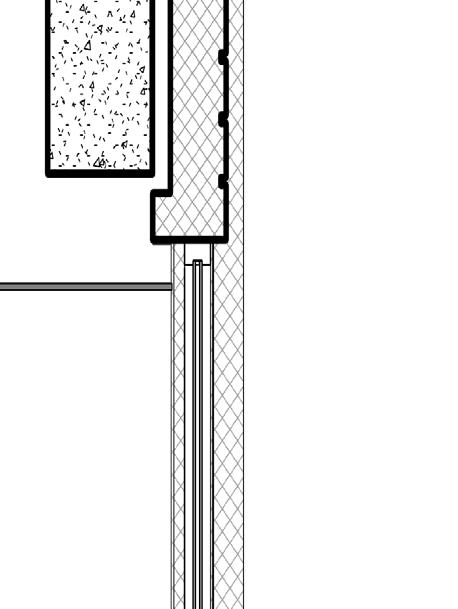

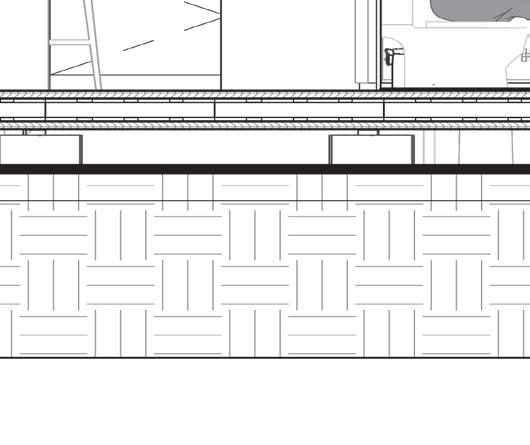

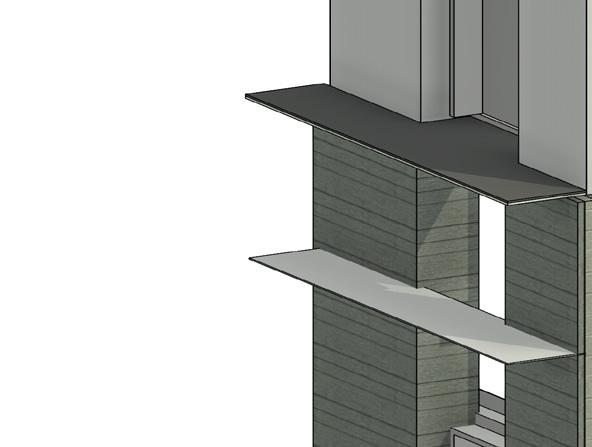

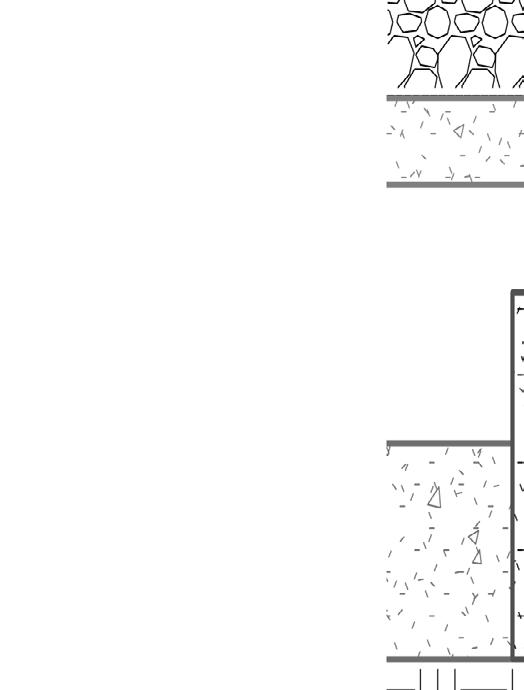

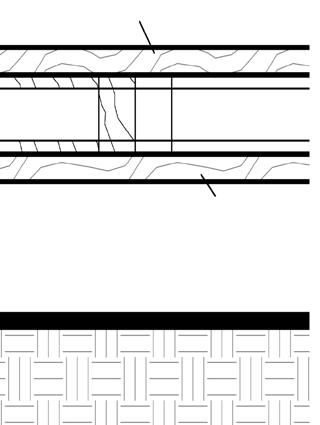

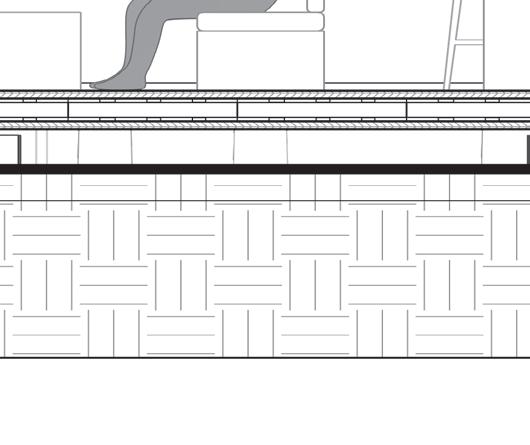

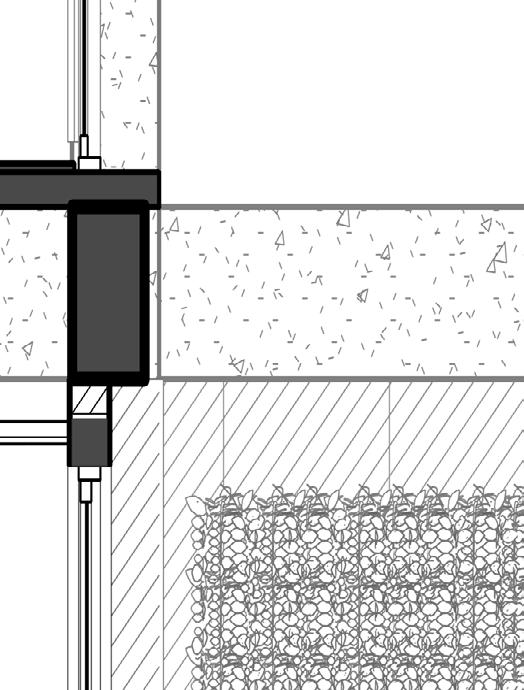

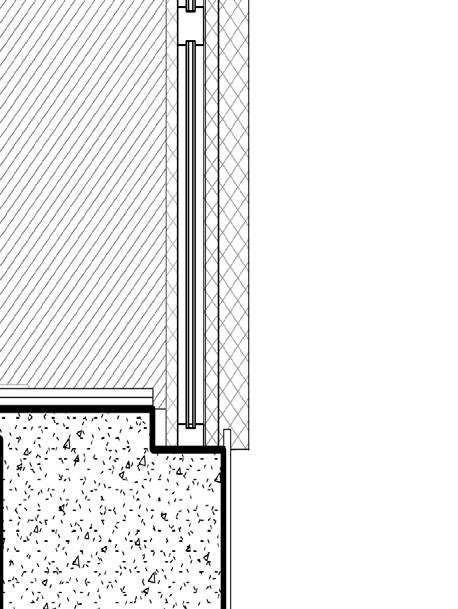

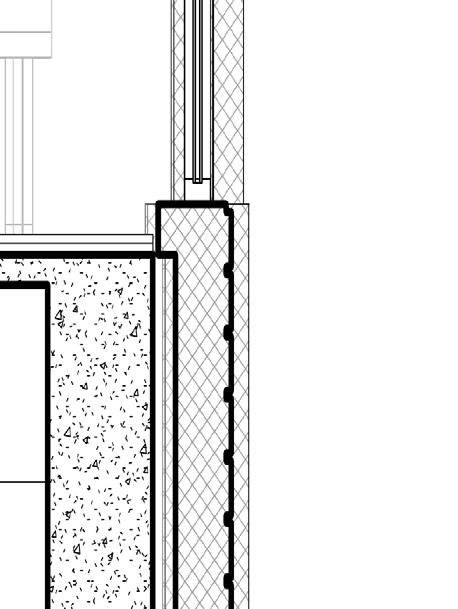

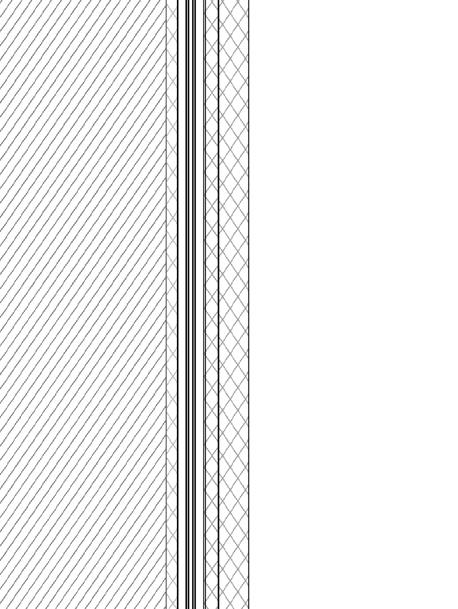

CORTE POR FACHADA

INTERVENCIÓN ESTRUCTURAL

TRABE DE CONCRETO ARMADO DE 25 x40 cm, DE

TIERRA APISONADA SOBRANTE DE EXCAVACIÓN

VENTANA CORREDIZA DE CRISTAL LAMINADO

NATURAL TRABE DE CERRAMIENTO

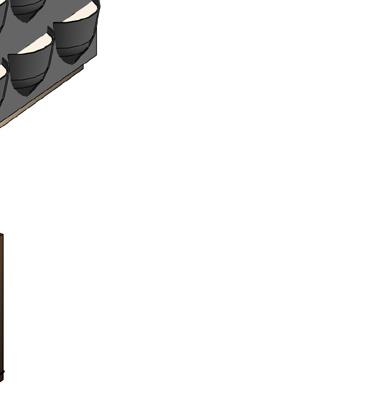

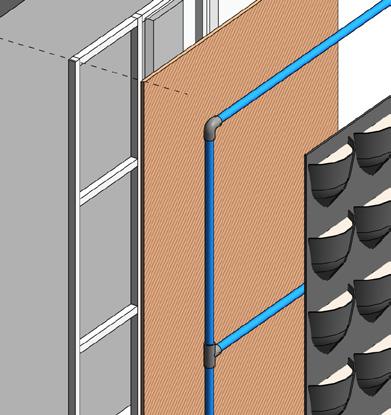

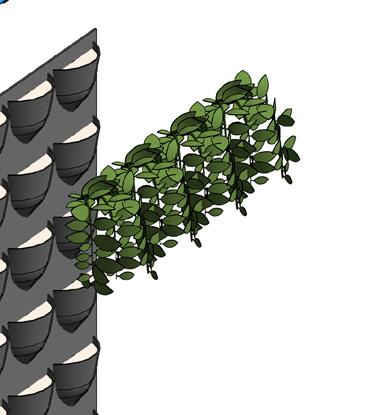

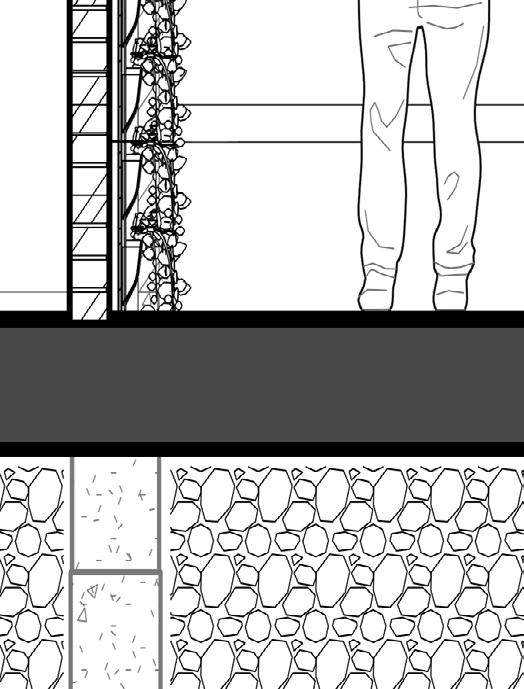

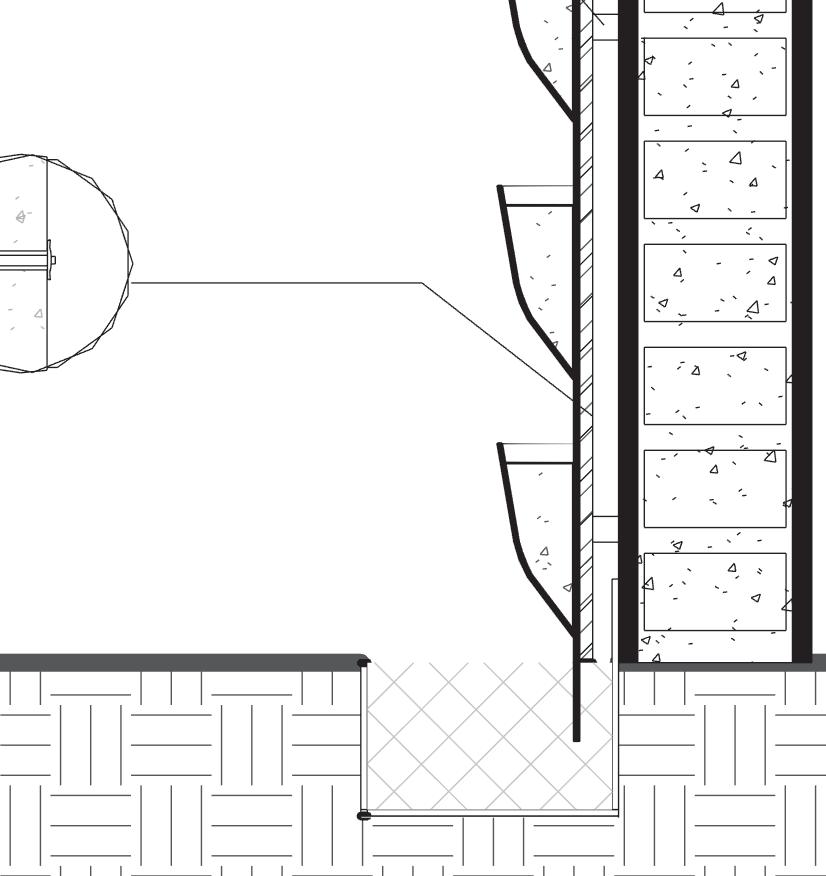

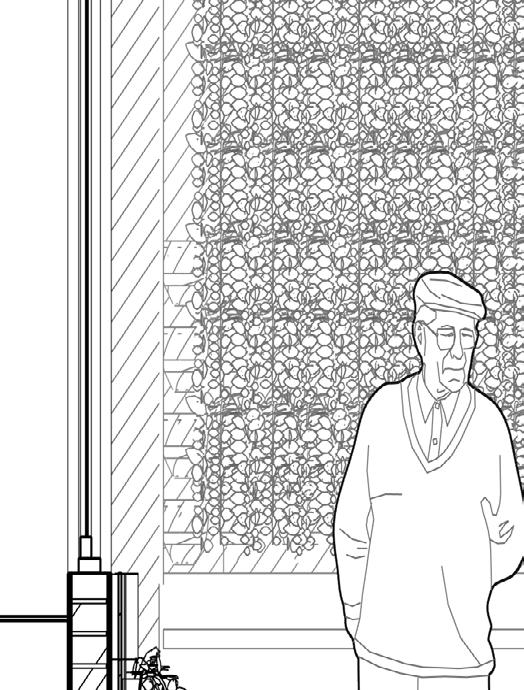

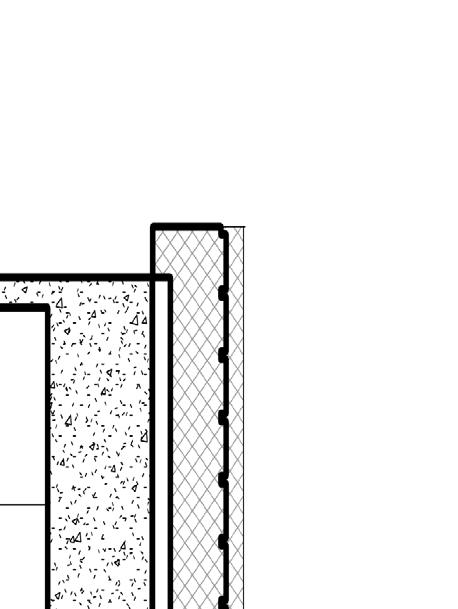

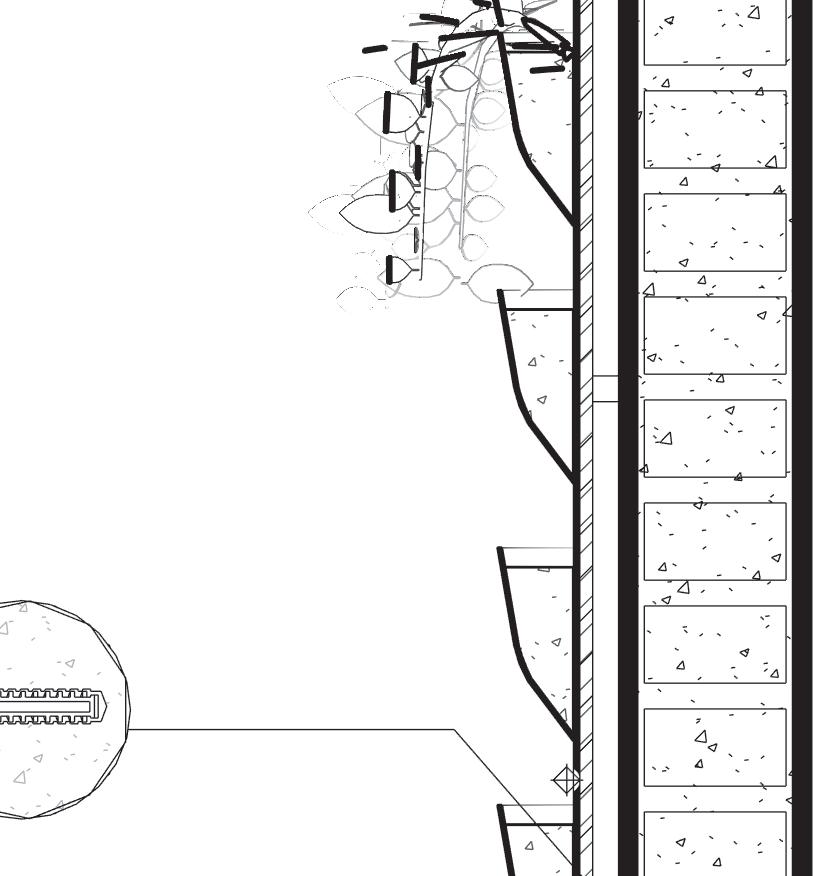

MURO VERDE

SISTEMA DE RIEGO DE POLIETILENO 16 mm

VEGETACION SEGUN CARACTERISTICAS DE LA OBRA

LOSETA CERAMICA MODELO SERENETY RECTIFICADO ARABIA BEIGE 0.59 X 1.19M, MARCA

LOSA DE CONCRETO EXISTENTE

TRABE DE LIGA DE CONCRETO( 20 cm x 20 cm )

Se propuso también agregar un cuarto nivel al edi ficio, para así poder tener la capacidad de albergar un mayor número de personas. Para esto es ne cesario re estructurar la columna de colindancia del lado oeste del terreno, pues sus dimensiones actuales son insuficientes para sostener el nuevo

SUSTRATO PROFESIONAL ENRIQUECIDO CON TURBA RUBIA O PERLITA

GEOTEXTIL

TACO DE EXPACION 8*/40mm

TIRAFONDO DE 5*40 mm

FIJACION MECANICA DE ESTRUCTURA

REMACHE DE ALUMINIO DE 4,8*18

ZAPATA CORRIDA DE CONCRETO (50 cm x 64 cm)

FIJACION MECANICA DE CAPA DE SOPORTE

Se expresa la intención de la construcción de nuevas escaleras, esto debido a que las actuales no tienen las proporciones adecuadas para brindar un espacio seguro a los habitantes del refugio.

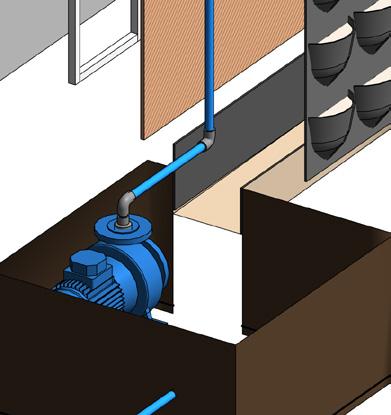

ESTRUCTURA DE SOPORTE

MURO DE BLOCK HUECO

? TUBERIA DE RIEGO

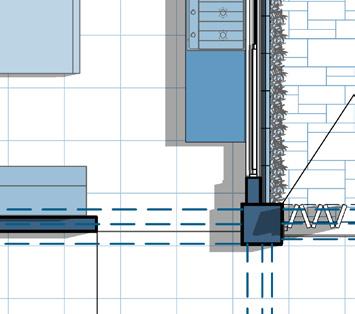

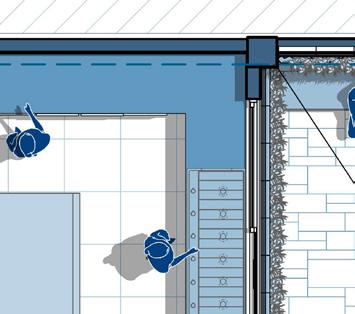

VISTA PLANTA MURO VERDE

TUBERIA DE RIEGO

TANQUE DE ALMACENAMIENTO DE AGUA

BOMBA DE AGUA

TUBERIA DE SUMINITRO DE RED

CAMARA DE AIRE

PATIO INTERIOR

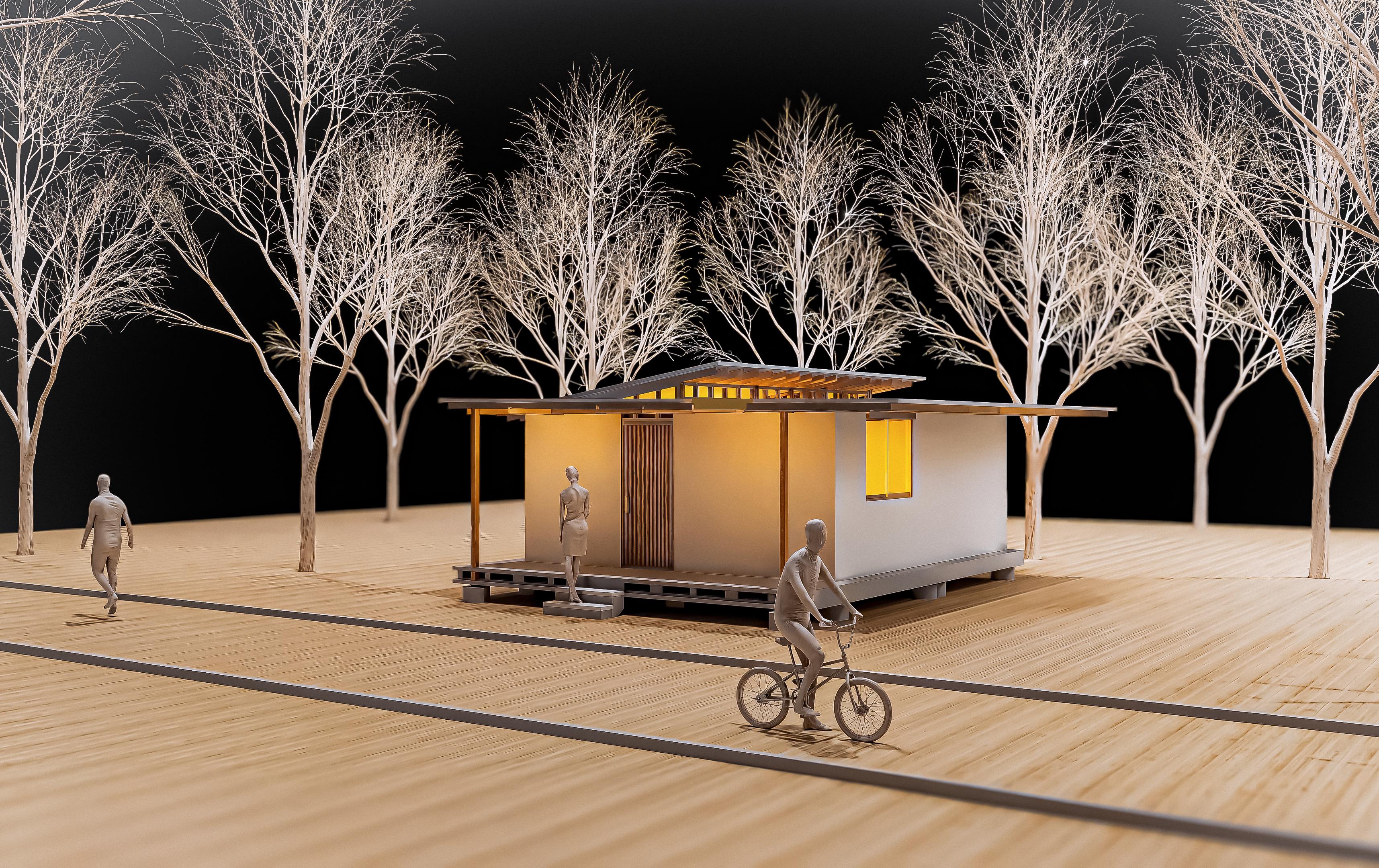

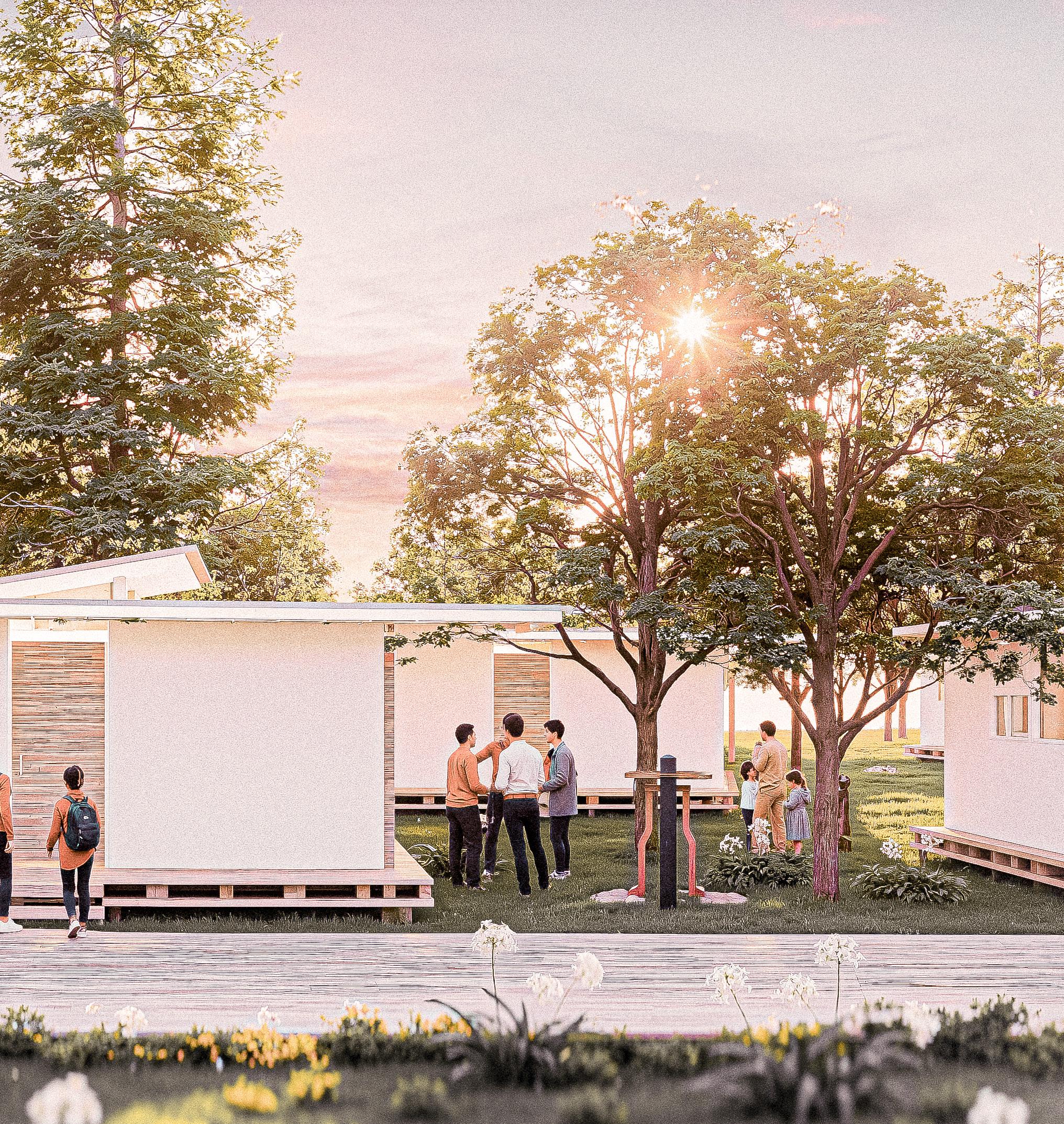

HABITAT ARAGÓN

Habitat Efímero 2021

Organización Socio Formadora: Instituto de Vivienda de la Ciudad de México.

La “Arquitectura emergente” ha sido el nombre asignado a este género de edificaciones temporales que han sido las respuestas de los arquitectos ante el problema de la migración y los asentamientos humanos irregulares. Estas arquitecturas deben contar con cinco requerimientos: funcionalidad, significativa (en el sentido de representar una esperanza ante las situaciones de crisis que las personas en ese momento viven), específica (diseñadas para ser habitadas por un tiempo establecido), social y sostenible.

El temblor del año 2017, donde la Ciudad de México recibió múltiples edificios destruidos, cientos de personas se quedaron sin hogar, desde que Donald Trump inició el cargo de presidente de los Estados Unidos, el problema de la migración se ha agudizado en México.

Tan solo en el 2017, nuestro país había recibido cerca de diez mil refugiados centroamericanos que habían atravesado nuestro territorio en numerosas caravanas y que hasta la fecha se encuentran asentados en la zona fronteriza del norte. Las acciones gubernamentales dirigidas a otorgar espacios habitables a esta población migrante no han sido suficientes.

Dada la gran cantidad de personas, los albergues y refugios destinados a esta población flotante se encuentran saturados, generando problemas consecuentes de las condiciones de hacinamiento de estos espacios como estrés, enfermedades y tensiones entre los habitantes.

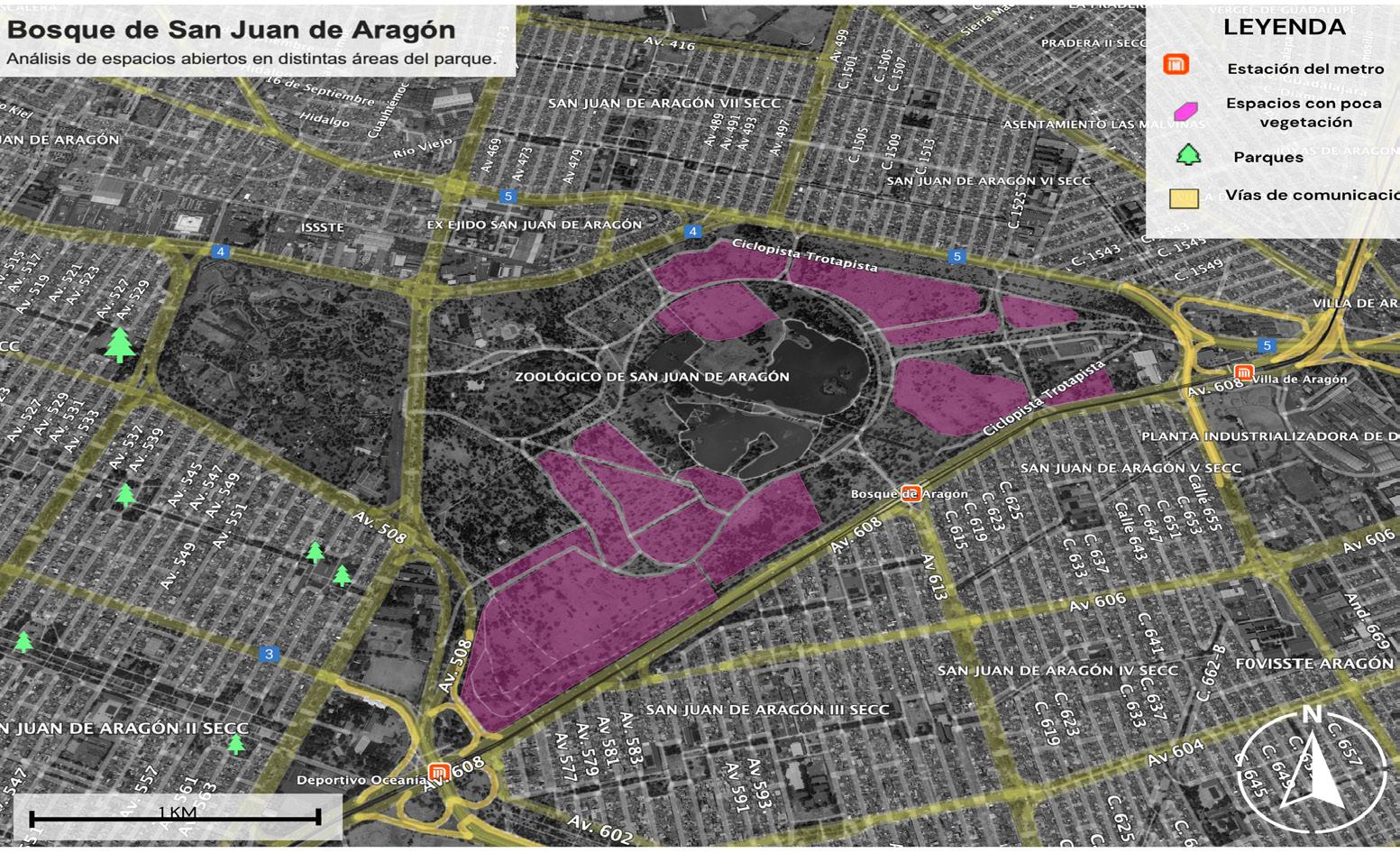

MAPA DE LOCALIZACIÓN

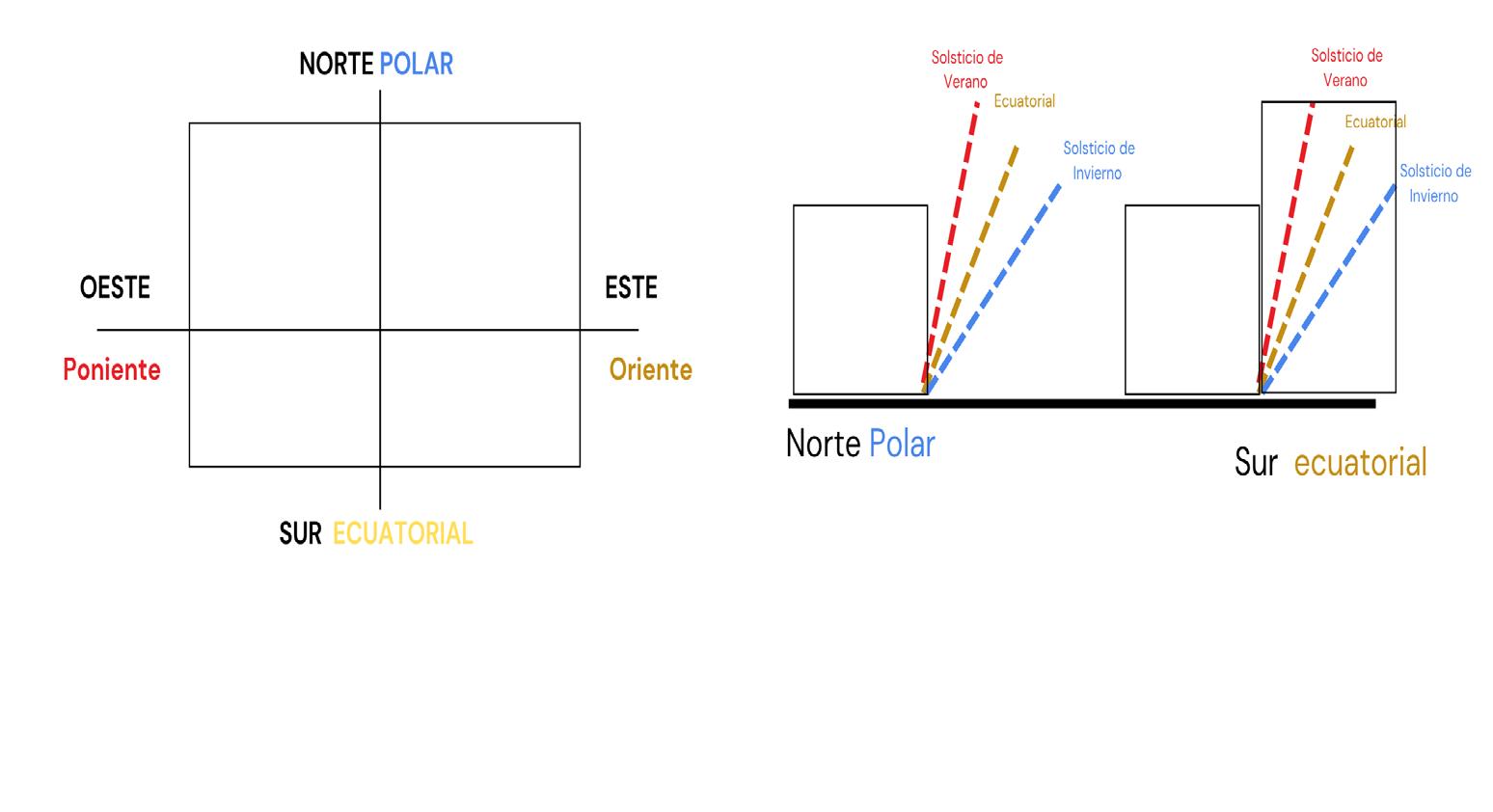

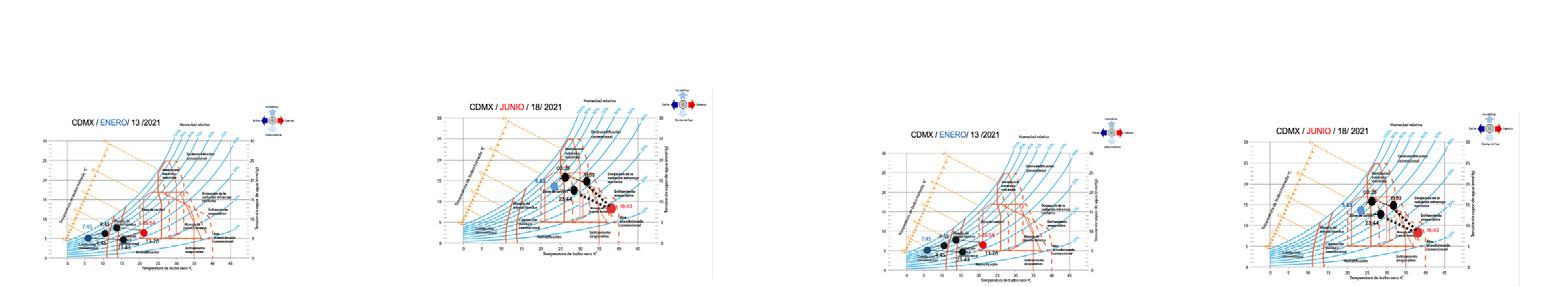

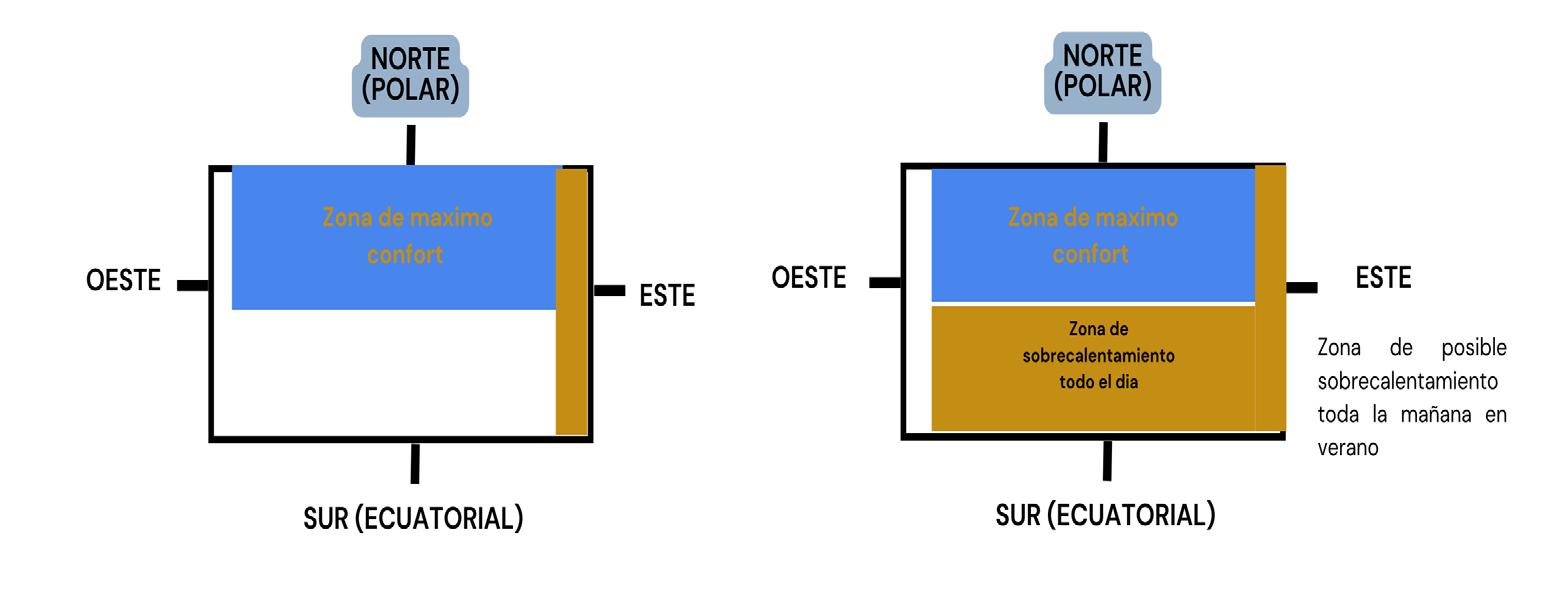

PROCESO DE DISEÑO BIOCLIMATICO

DESCRIPCÍÓN DEL PROYECTO

Se diseñó un espacio temporal, habitable, con dimensiones mínimas para una familia de 4 integrantes. En este espacio todos usuarios deberán poder realizar las funciones básicas de alimentación, higiene y descanso.

El proyecto cuenta con entradas de ventilación natural, captación de luz en todo el día, precisamente en los espacios sociales En el lado norte están la sala, cocineta y baño, en el lado sur las recámaras. Al tener una forma inclinada permite tener alturas altas, donde el espacio de separación entre el interior y el exterior crea un espacio de La transición no implica una disminución de temperatura por el aire frío. El proyecto tiene un total de 40m2.

RECÁMARA SECUNDARIA

RECÁMARA PRINCIPAL

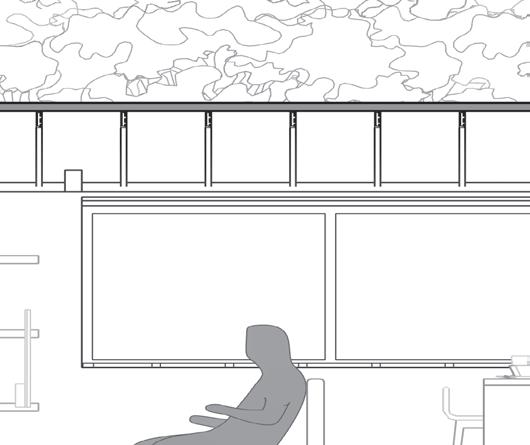

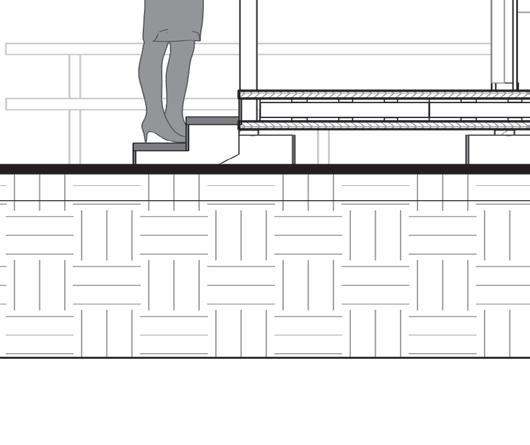

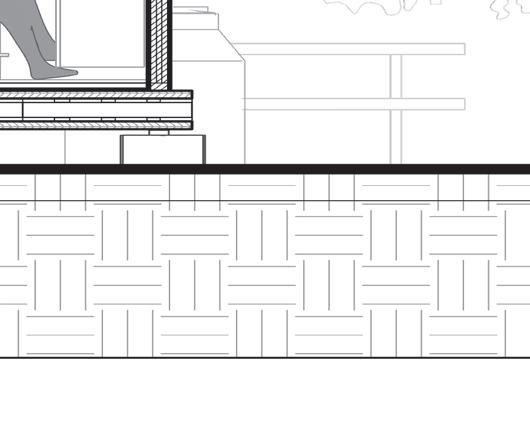

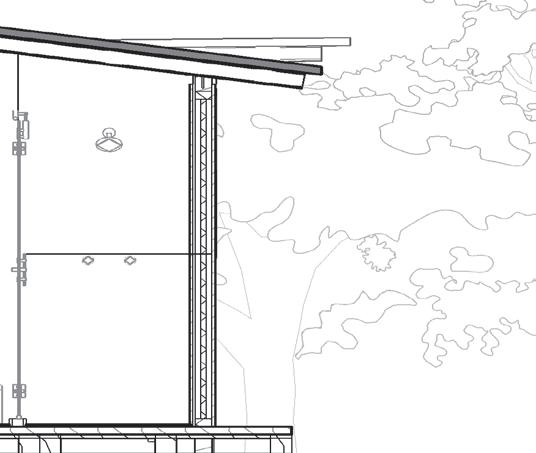

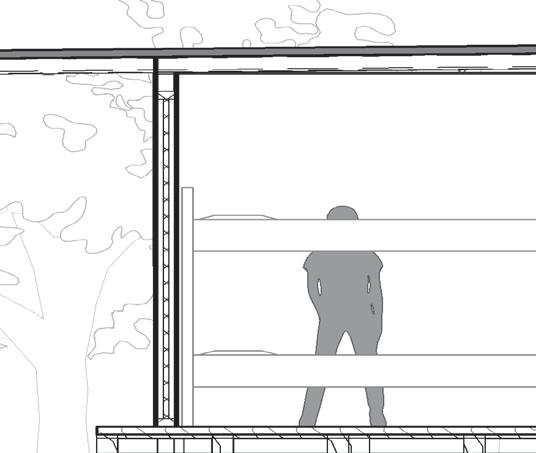

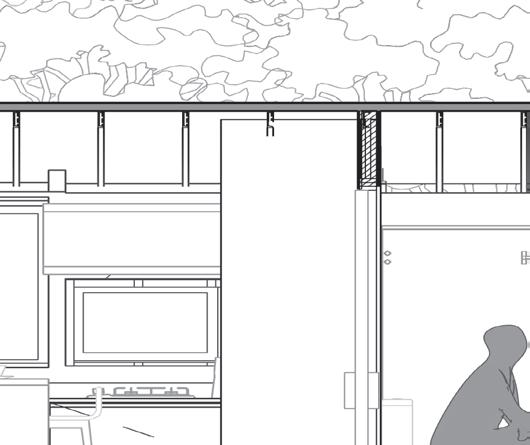

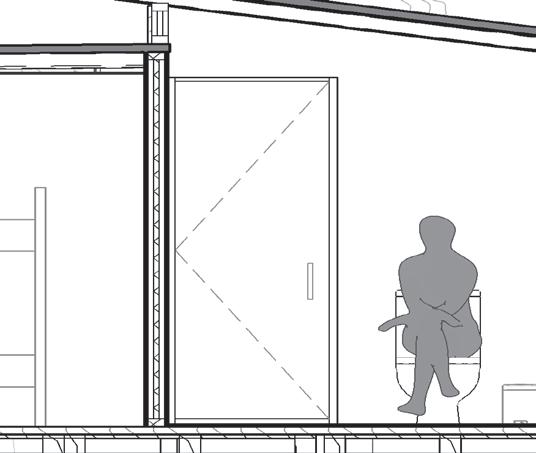

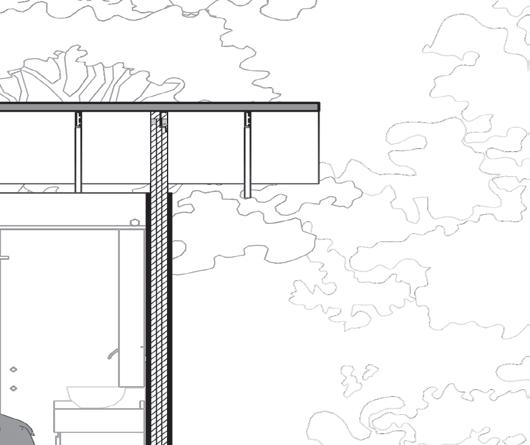

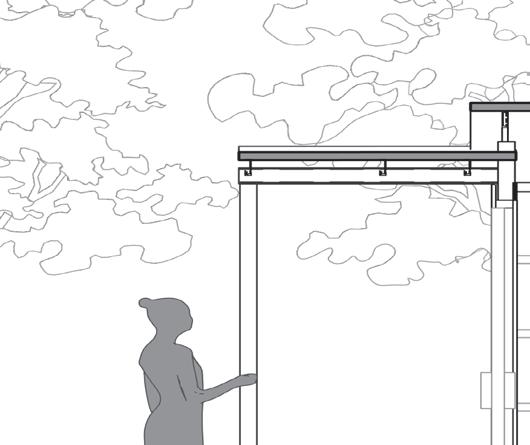

CORTE LONGITUDINAL A-A´

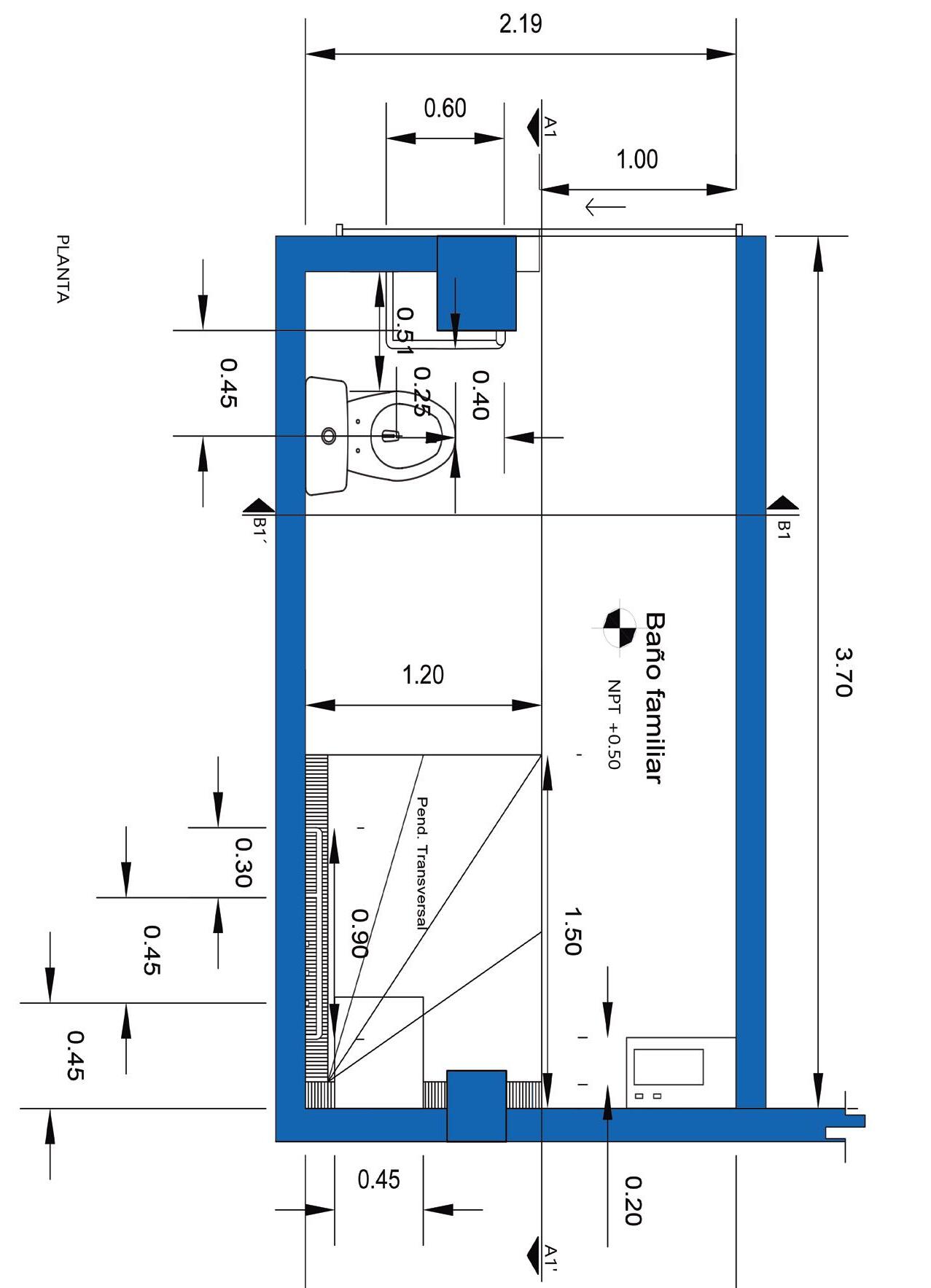

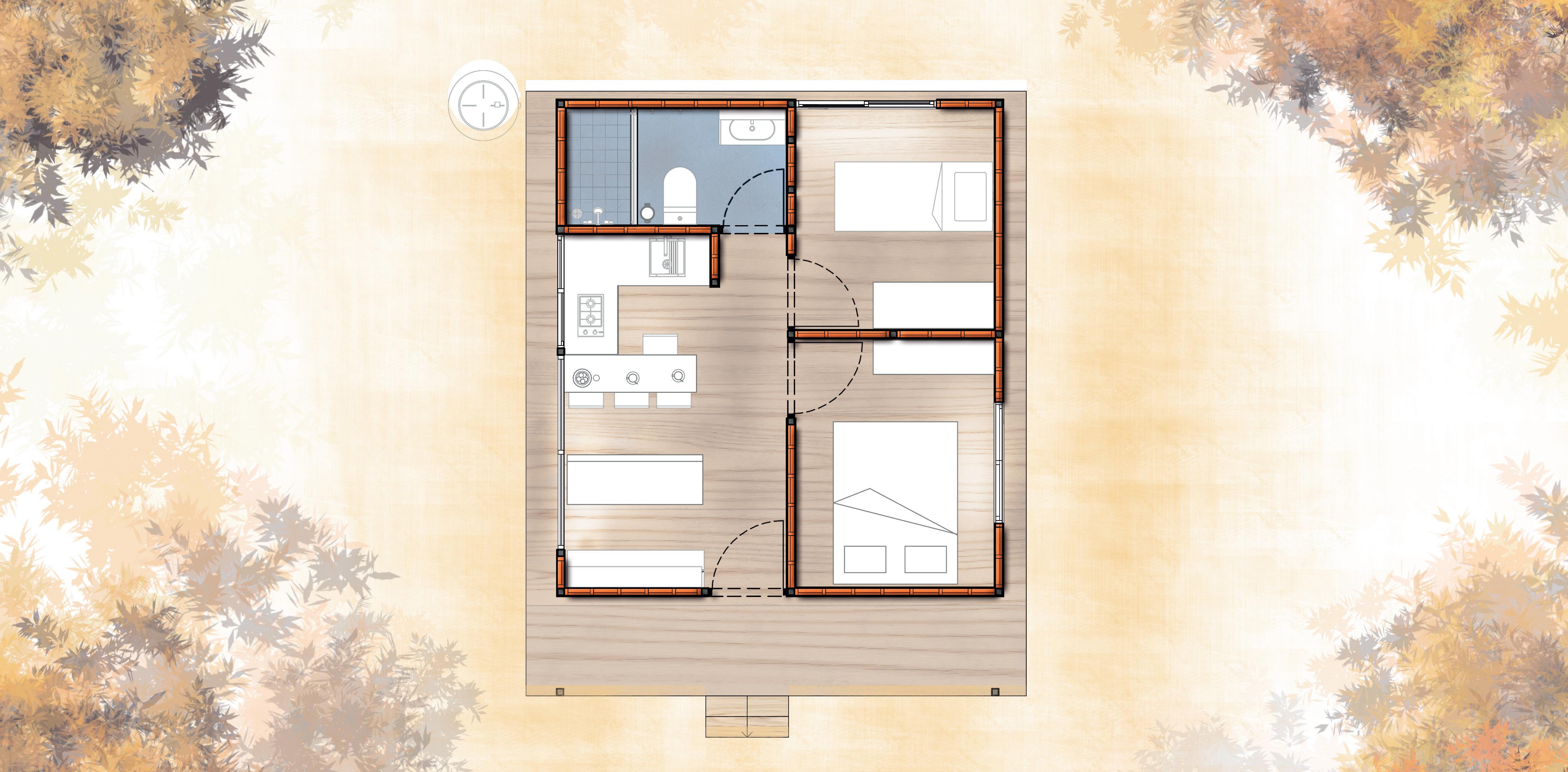

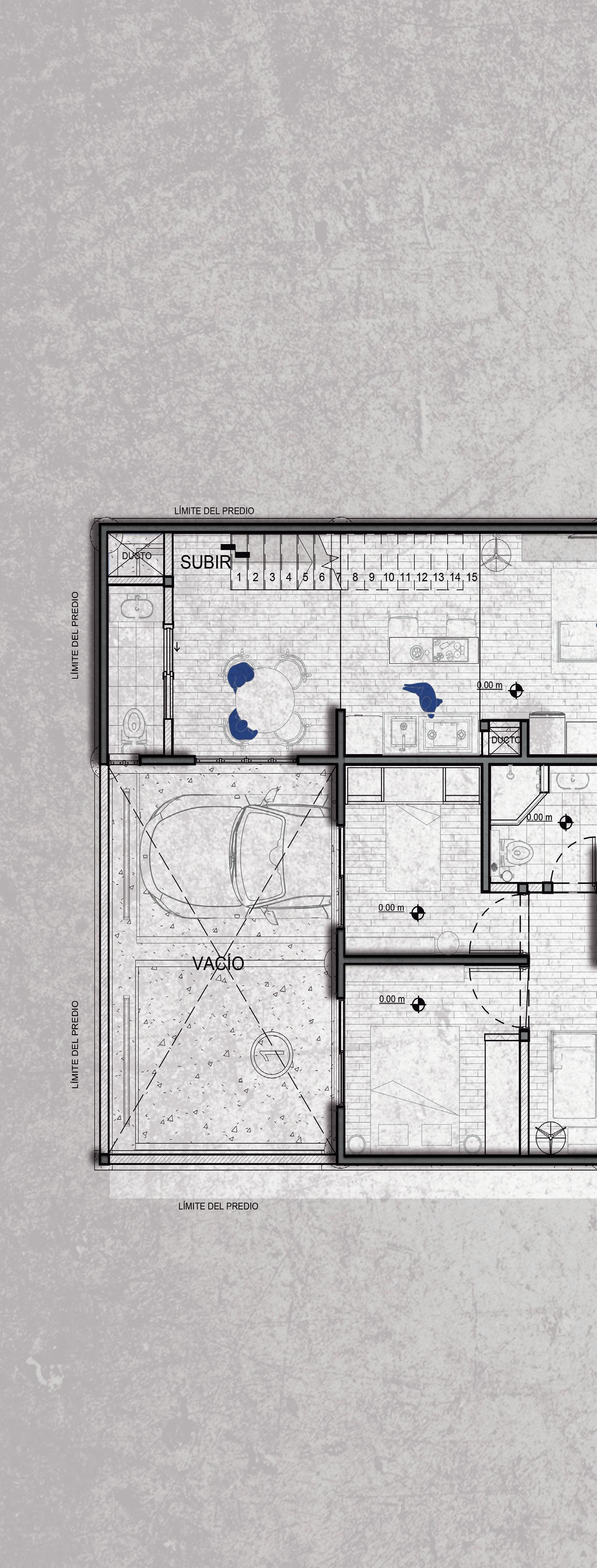

PLANTA BAJA

SALA COCINETA

BAÑO

ACCESO

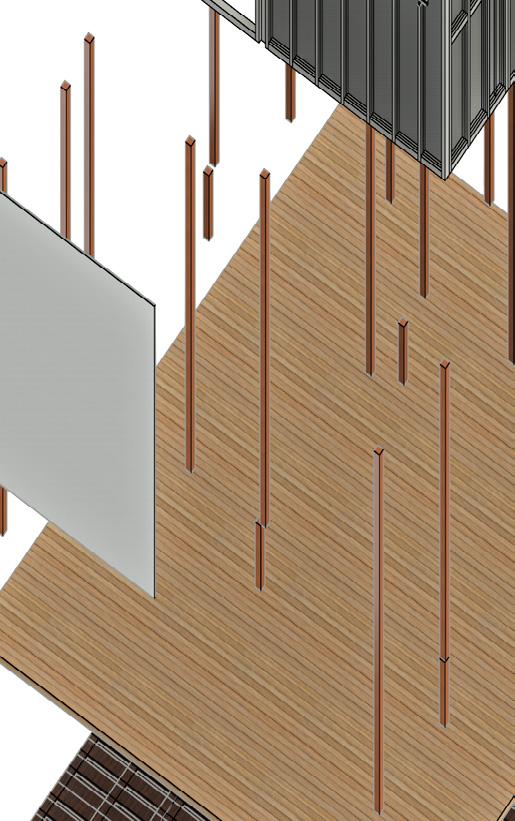

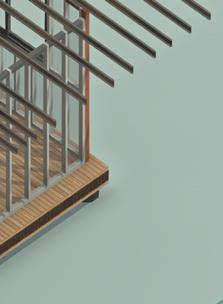

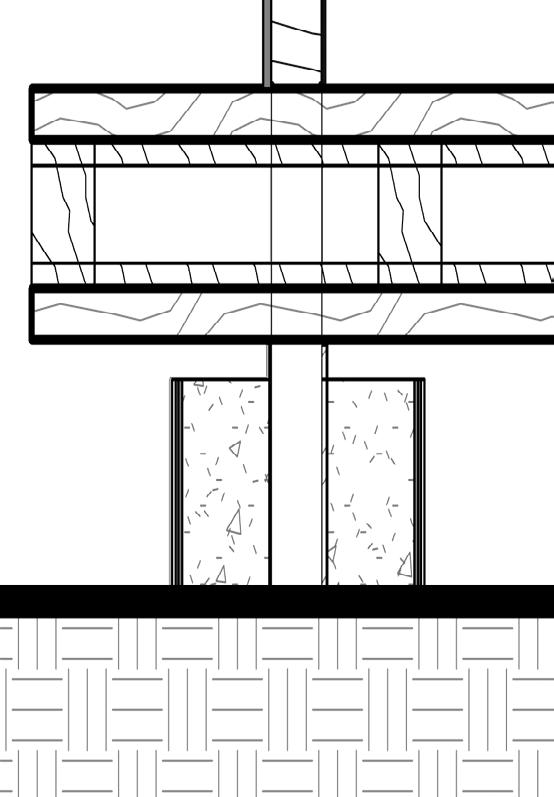

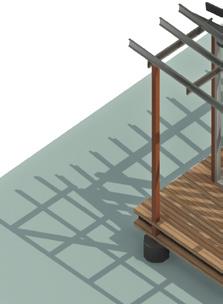

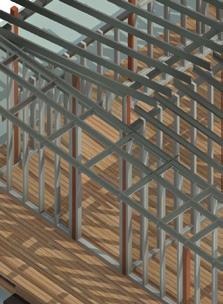

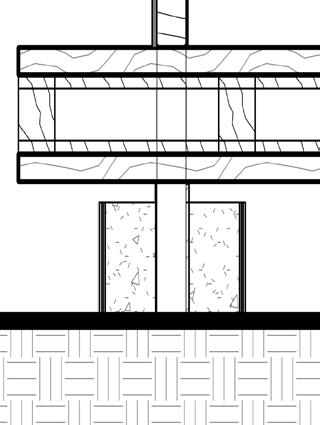

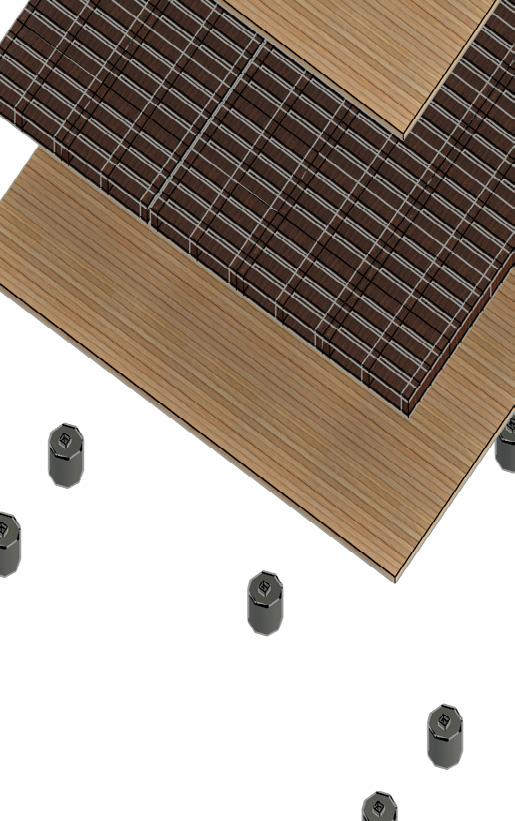

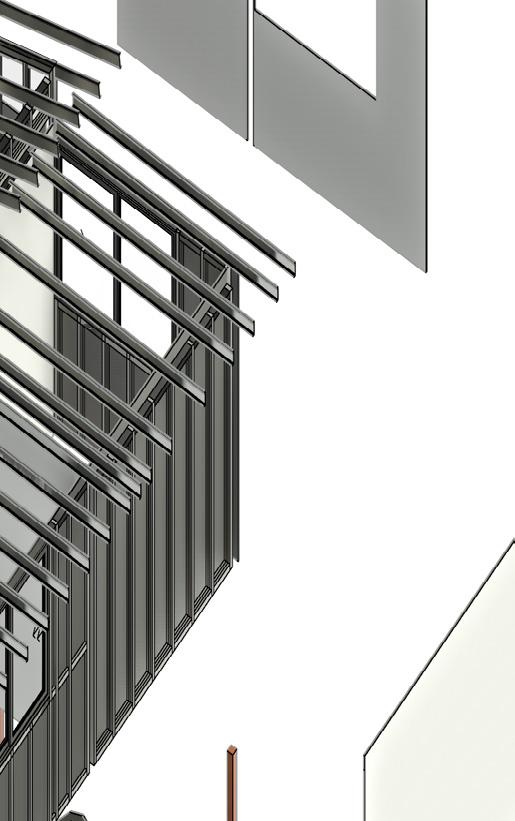

Estructura

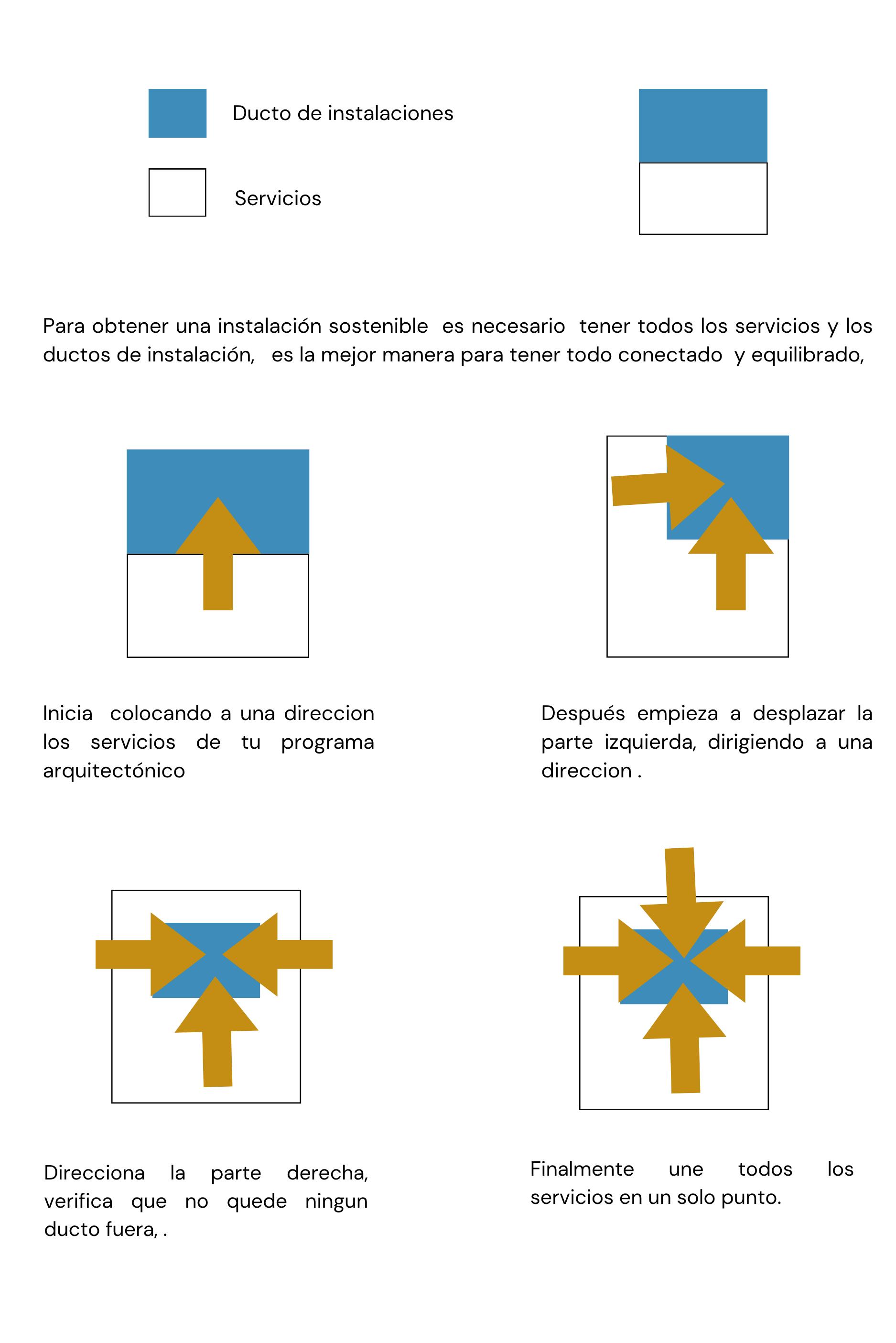

Los Materiales propuesto en este proyecto desde el polín de madera hasta el durock son re-utilizable, ya que la intención es concebir un proyecto sustentable, incluso en las instalaciones por ejemplo en el plano arquitectónico, donde se muestra la distribución de espacios, instalaciones sostenibles, utiliza un muro húmedo para la colocación de las instalaciones.
