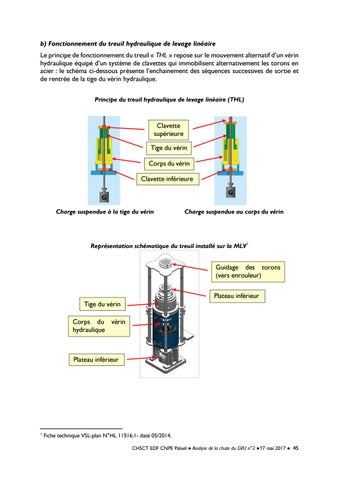

b) Fonctionnement du treuil hydraulique de levage linéaire Le principe de fonctionnement du treuil « THL » repose sur le mouvement alternatif d’un vérin hydraulique équipé d’un système de clavettes qui immobilisent alternativement les torons en acier : le schéma ci-dessous présente l’enchainement des séquences successives de sortie et de rentrée de la tige du vérin hydraulique. Principe du treuil hydraulique de levage linéaire (THL)
Clavette supérieure Tige du vérin Corps du vérin Clavette inférieure
Charge suspendue à la tige du vérin
Charge suspendue au corps du vérin
Représentation schématique du treuil installé sur la MLV1
Guidage des torons (vers enrouleur) Plateau inférieur Tige du vérin Corps du vérin hydraulique
Plateau inférieur
1
Fiche technique VSL-plan N°HL 11516.1- daté 05/2014. CHSCT EDF CNPE Paluel ● Analyse de la chute du GVU n°2 ●17 mai 2017 ● 45
