BITÁCORA CONSTRUCCIONES IV

EMILIO CASTELLANOS

ÍNDICE

PRIMER PACIAL

Diseño de subsuelo

Informe visita de obra

Avance Trabajo Final Trabajo Final SEGUNDO PARCIAL

Investigación envolventes y divisiones internas Definición de material para fachadas Trabajo Final

TERCER PARCIAL

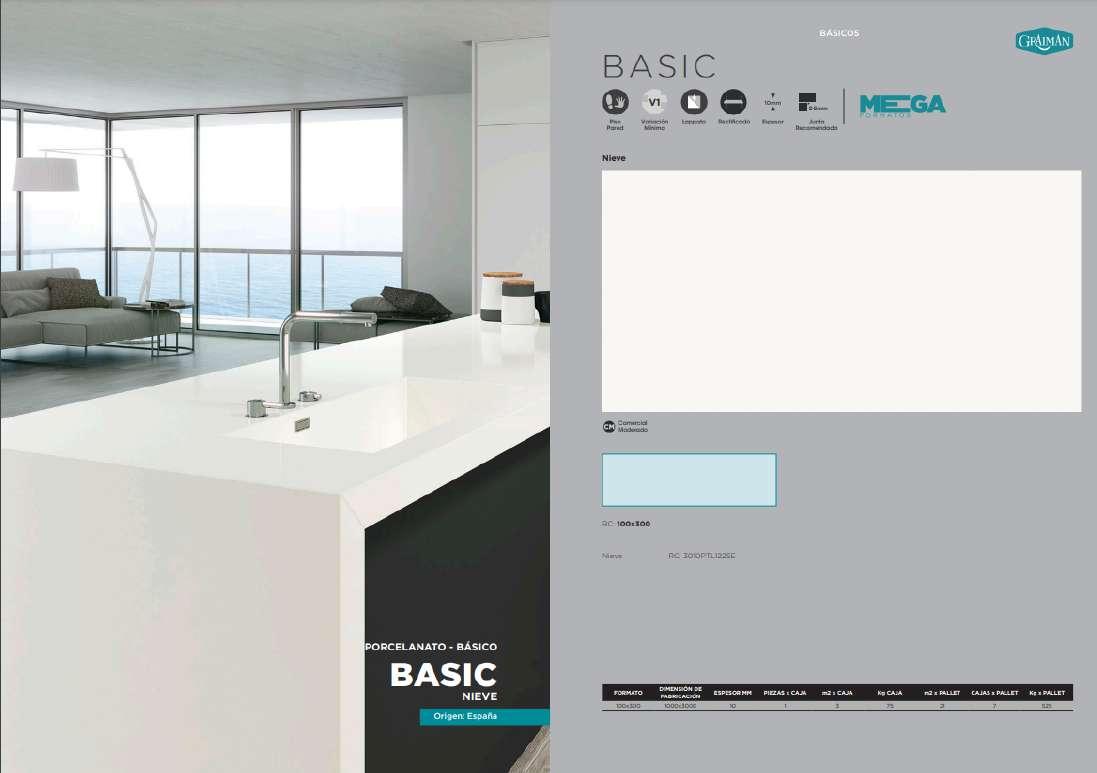

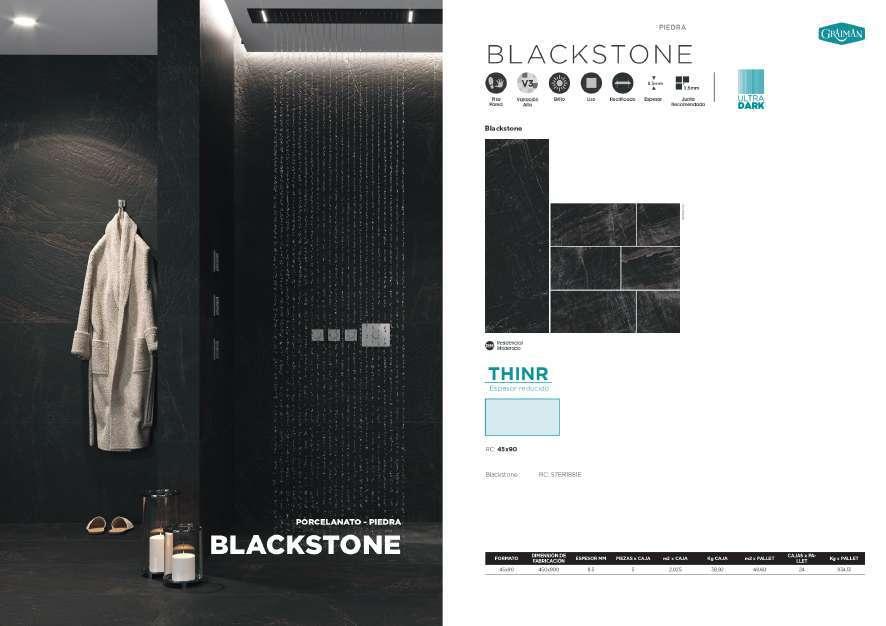

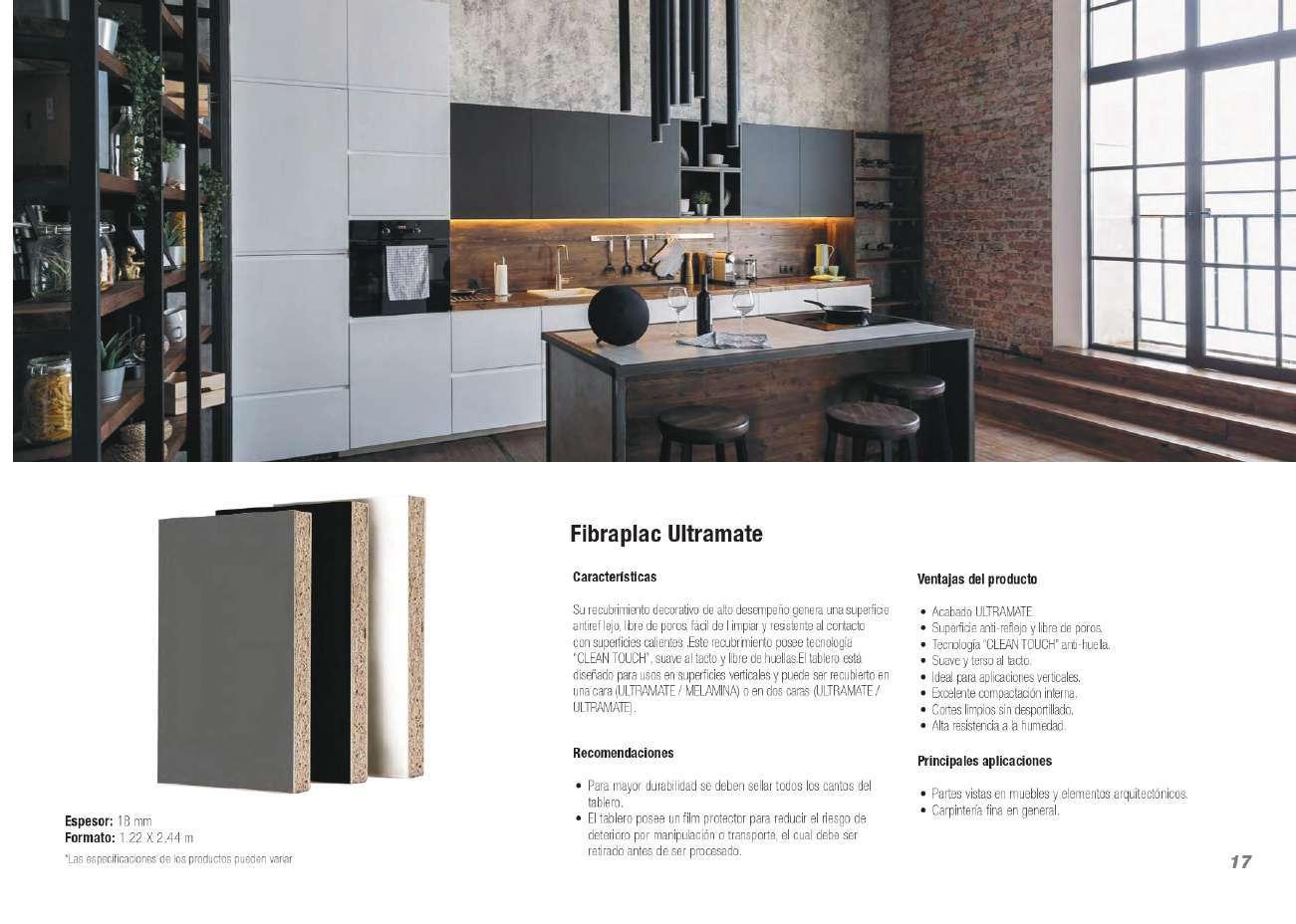

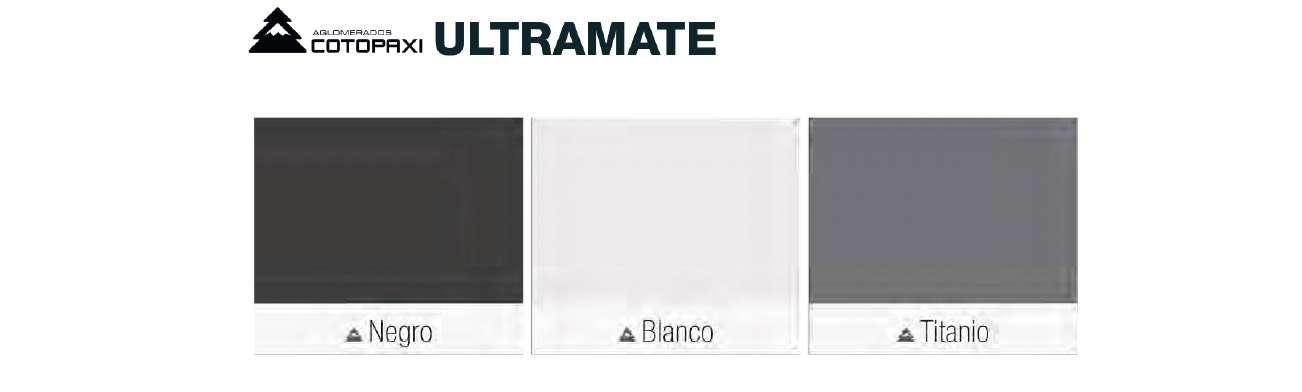

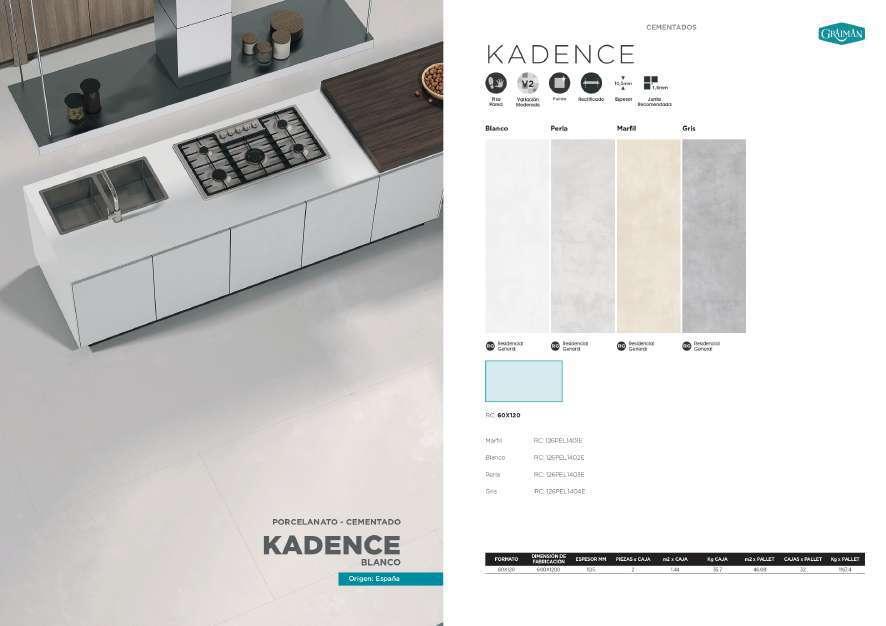

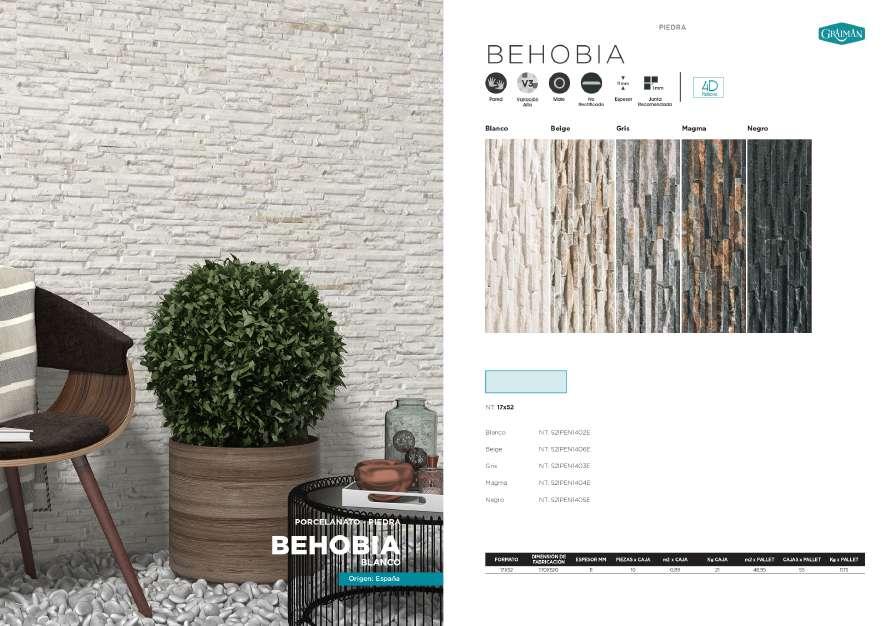

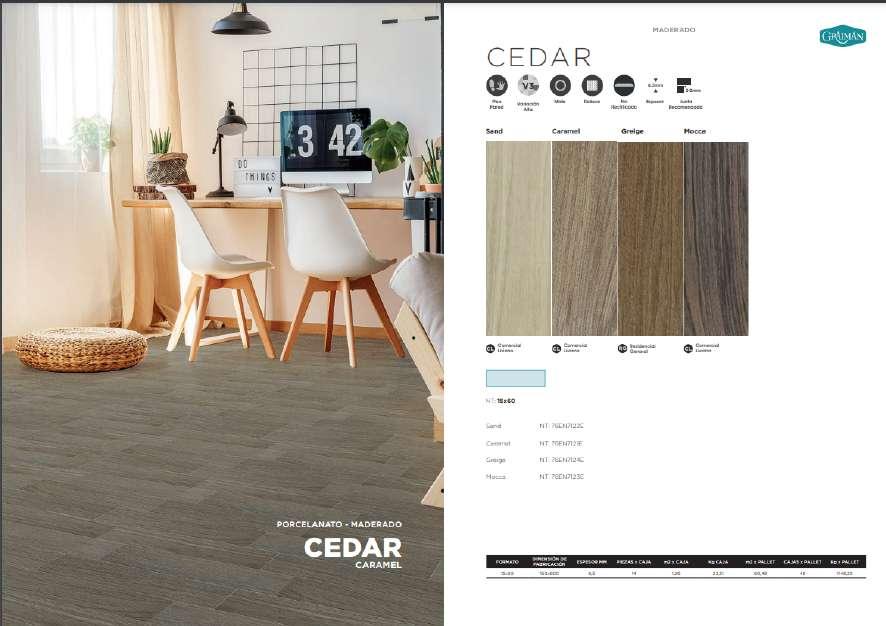

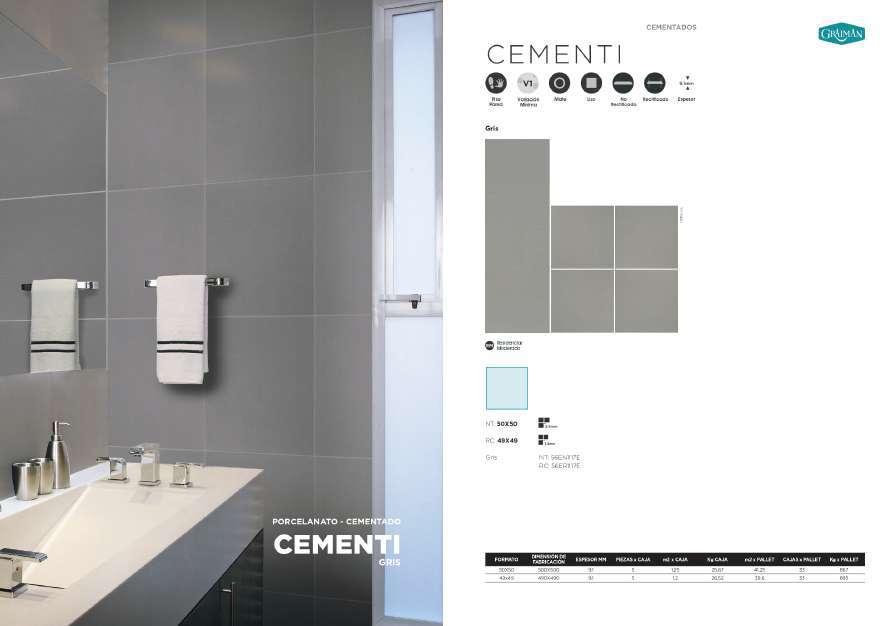

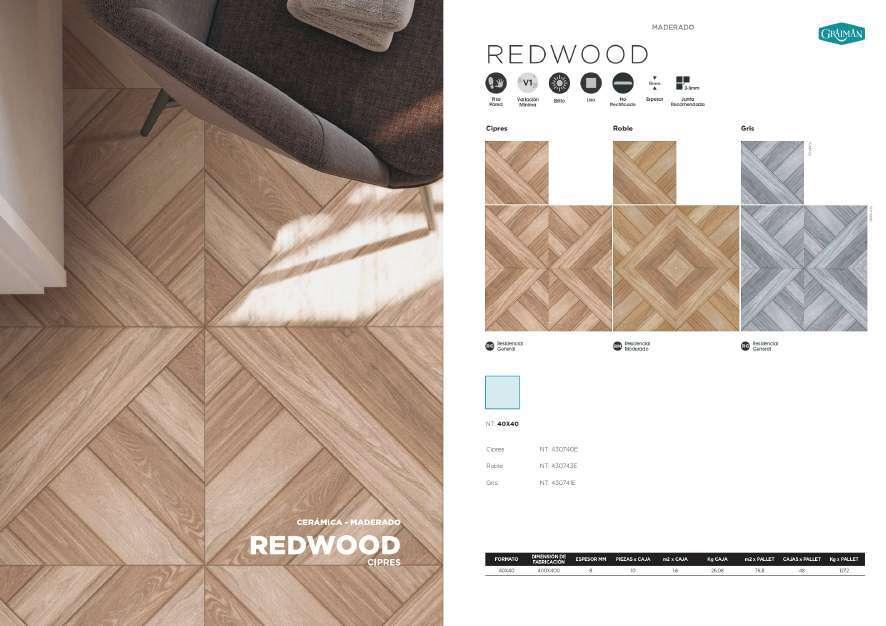

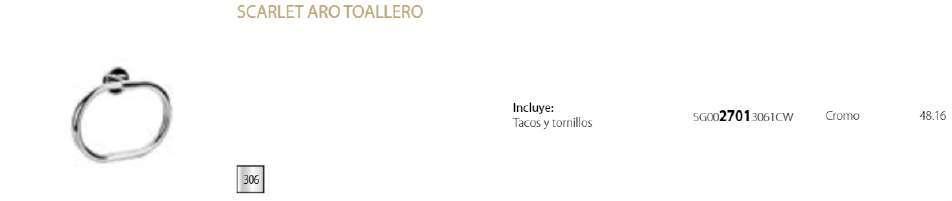

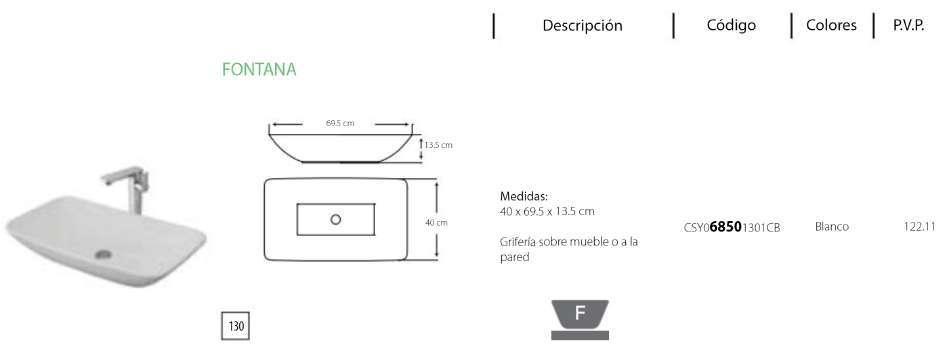

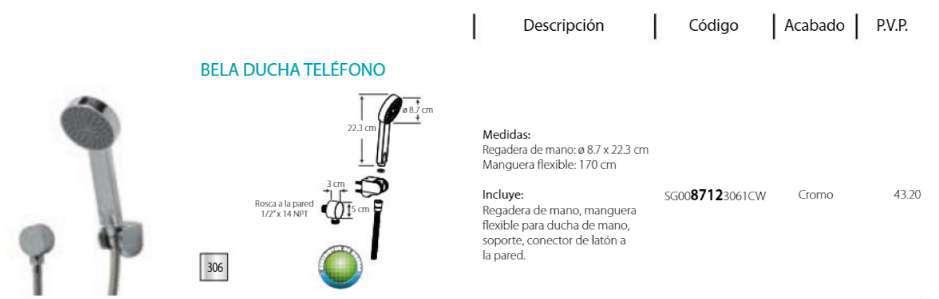

Avance Cuadro de Acabados

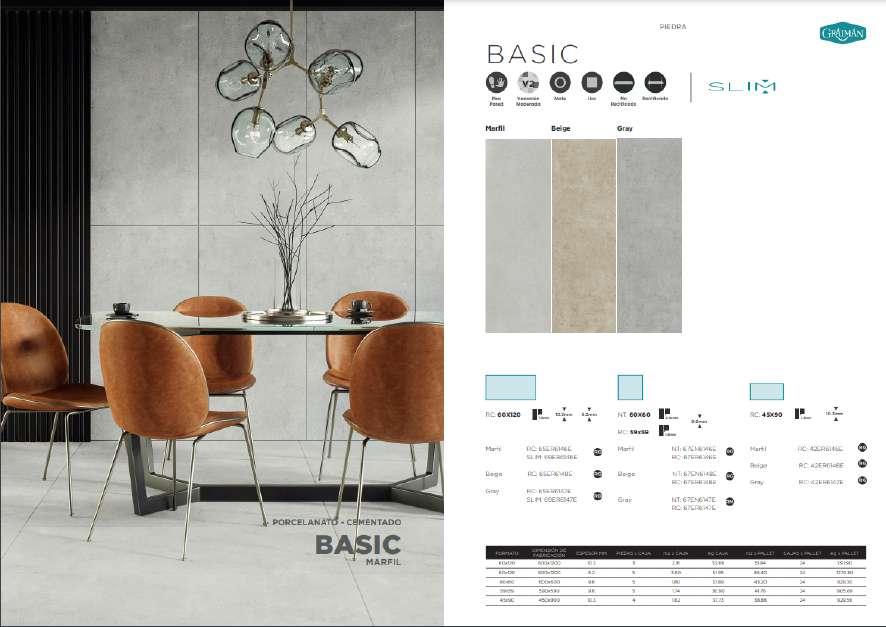

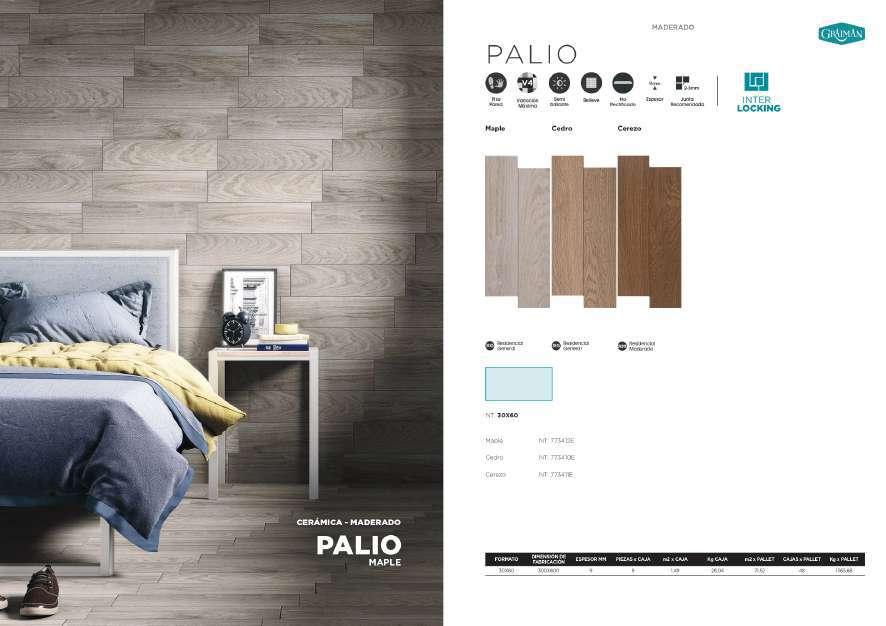

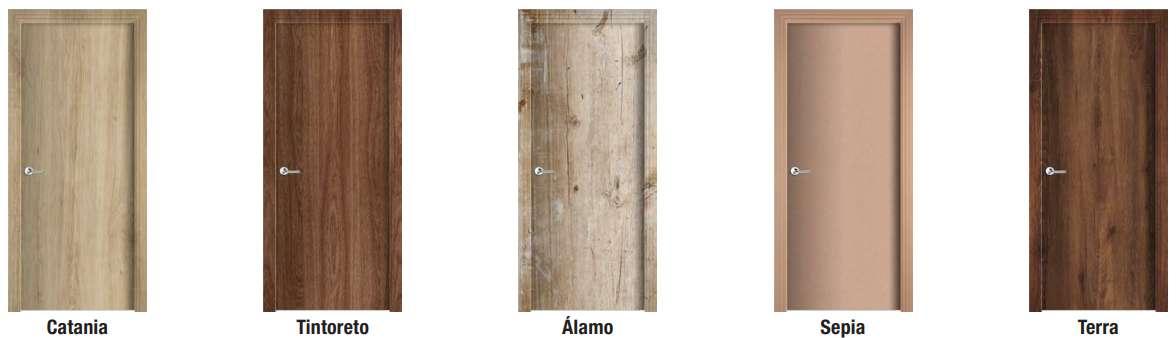

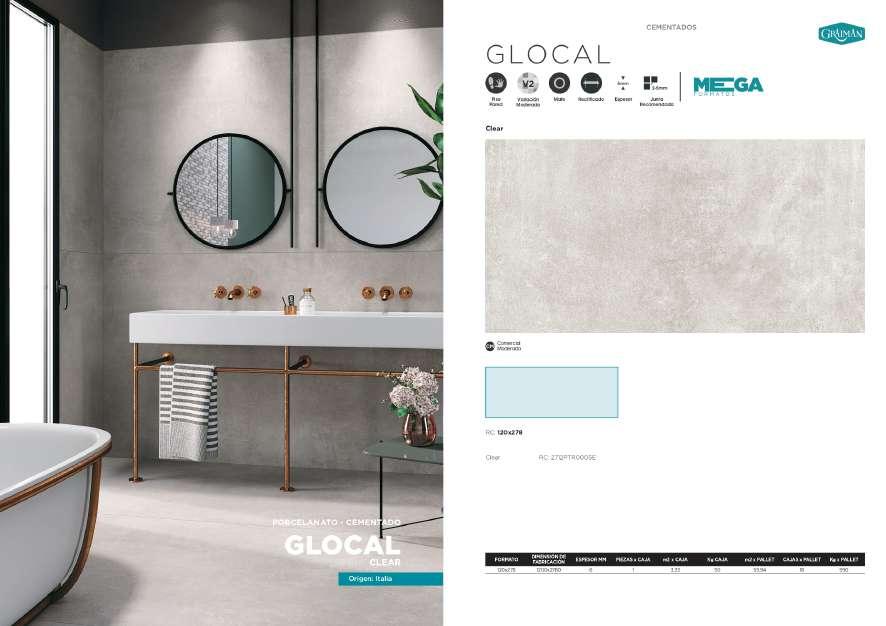

Cuadro de acabados

NOTA FINAL

Trabajo FinaL

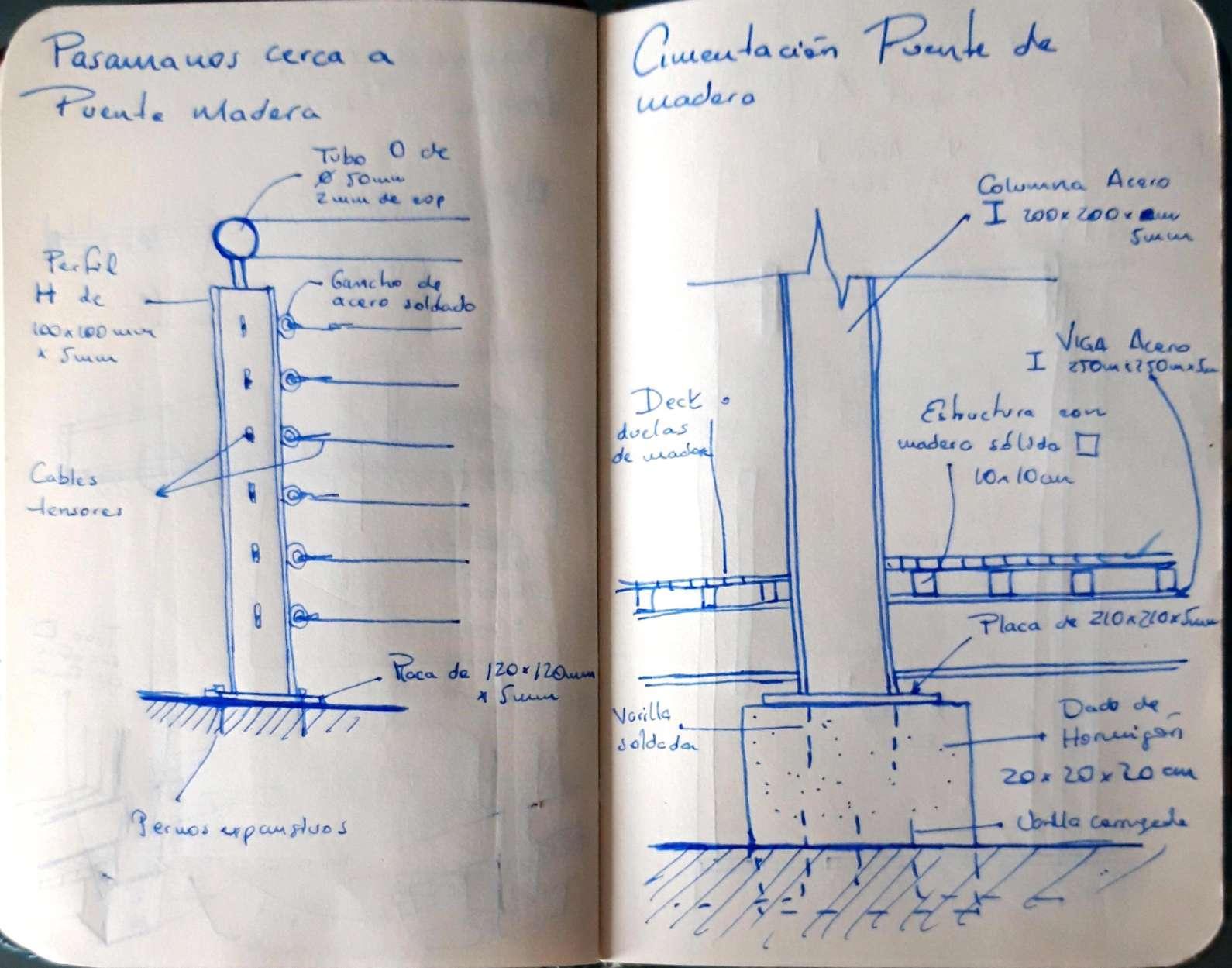

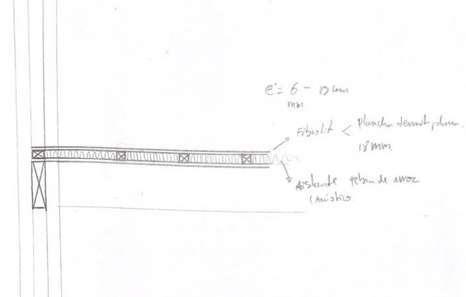

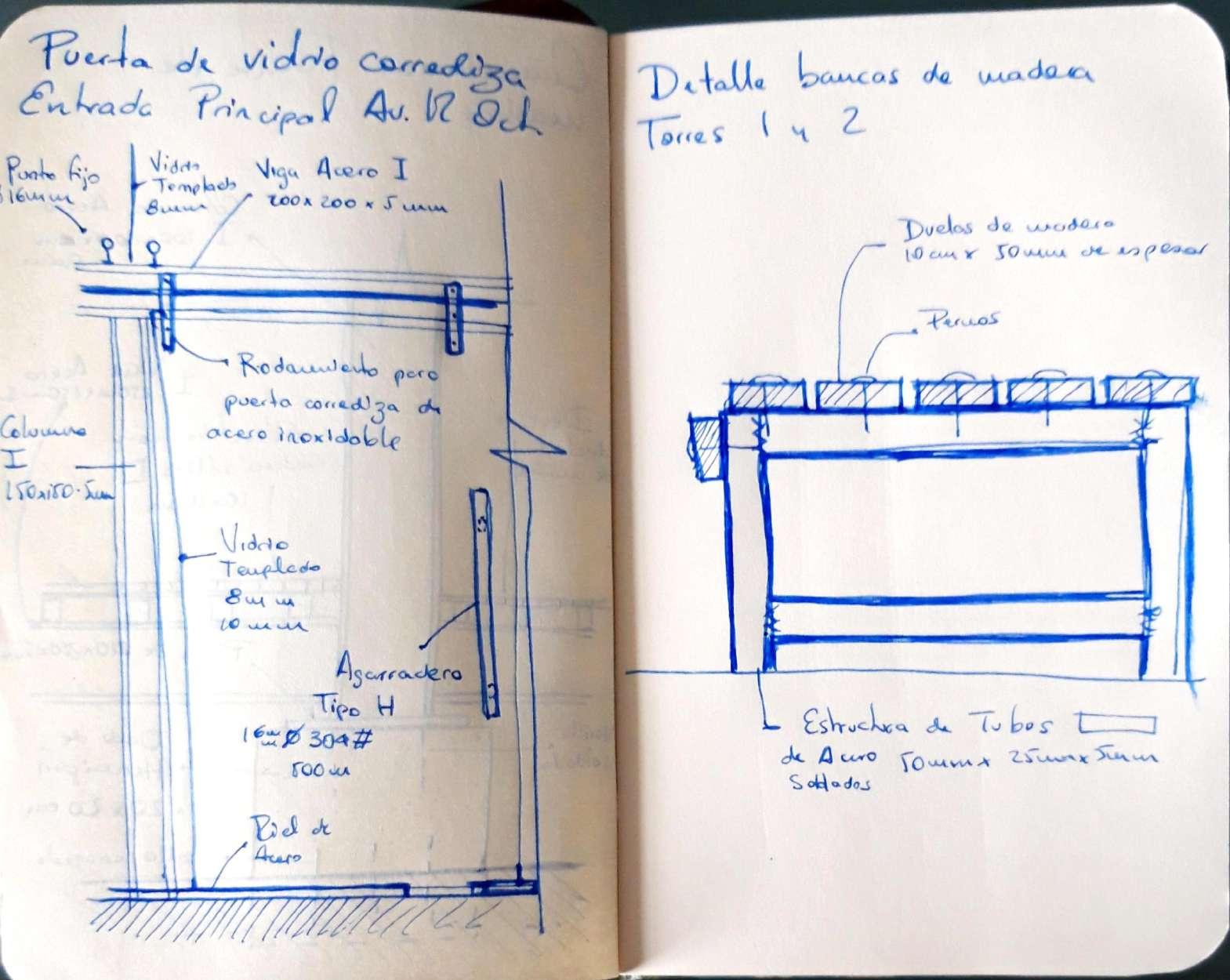

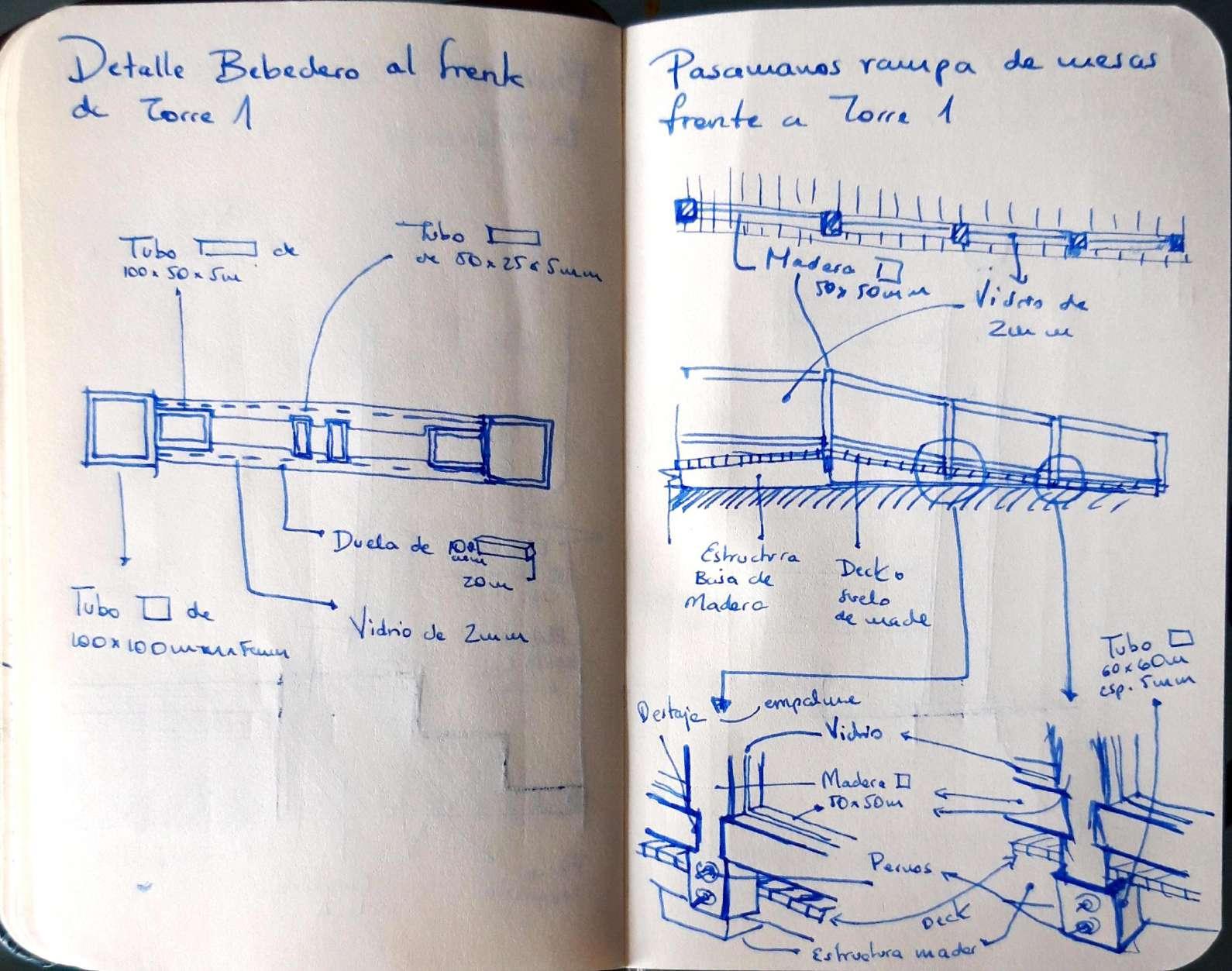

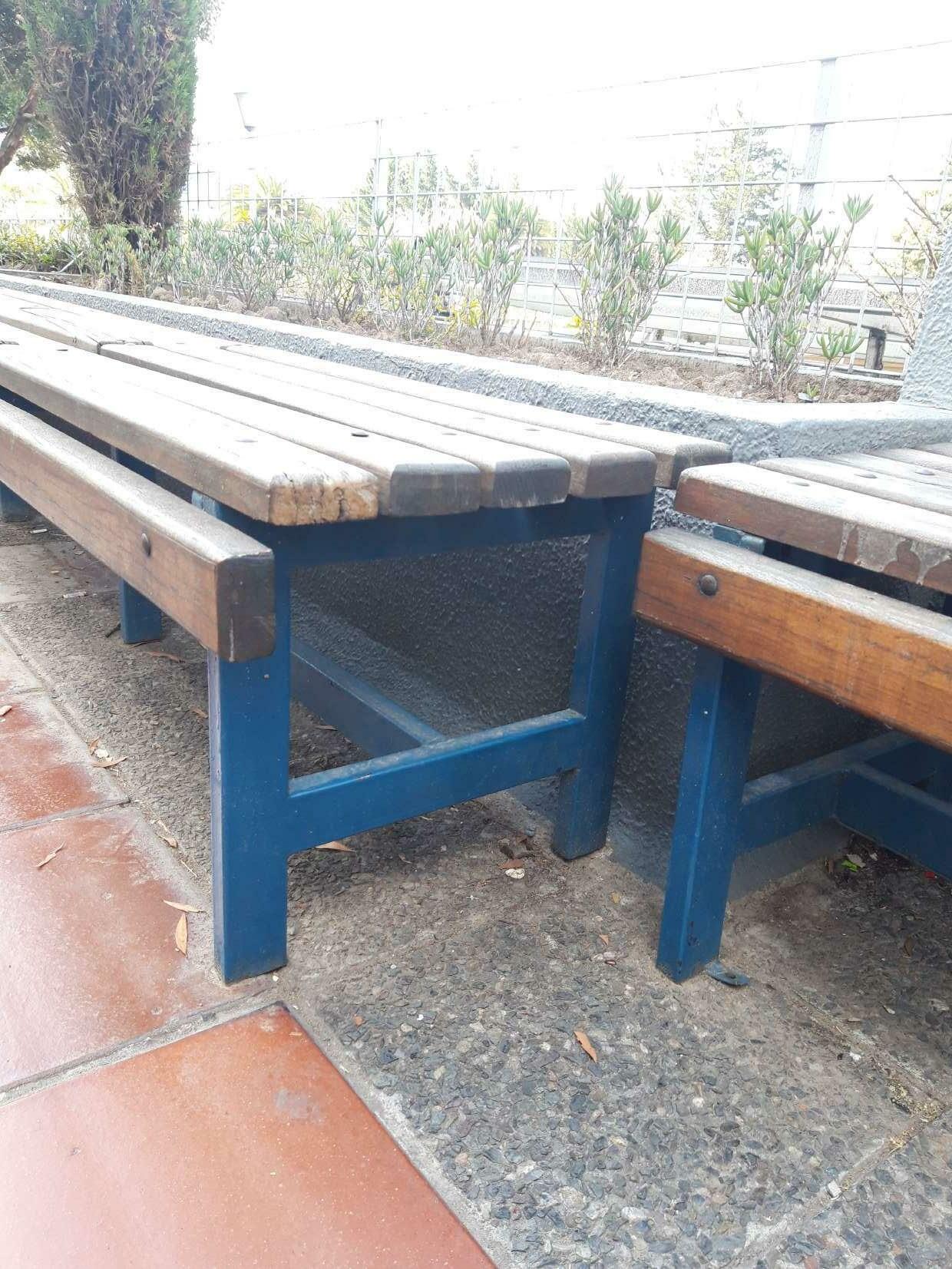

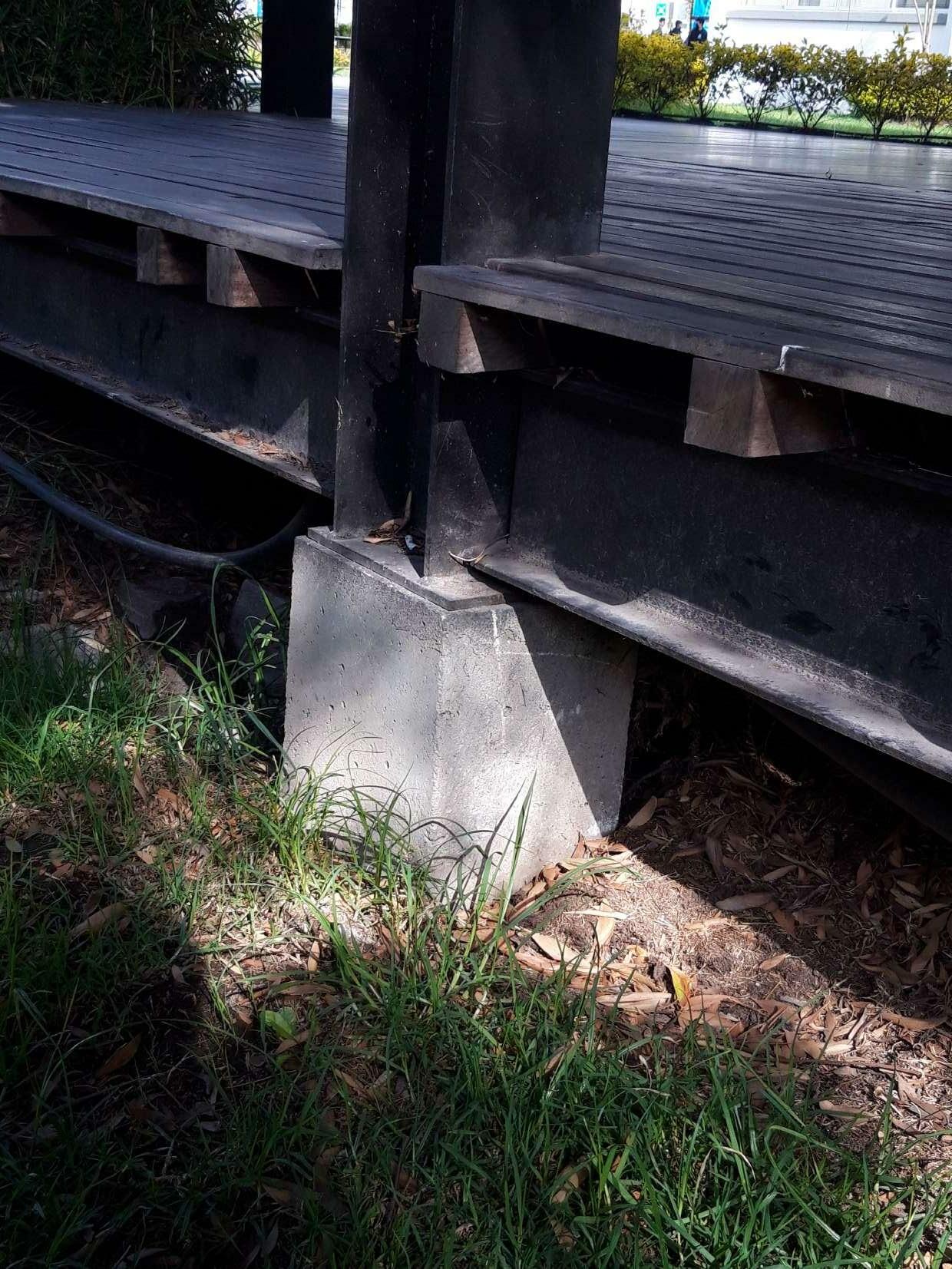

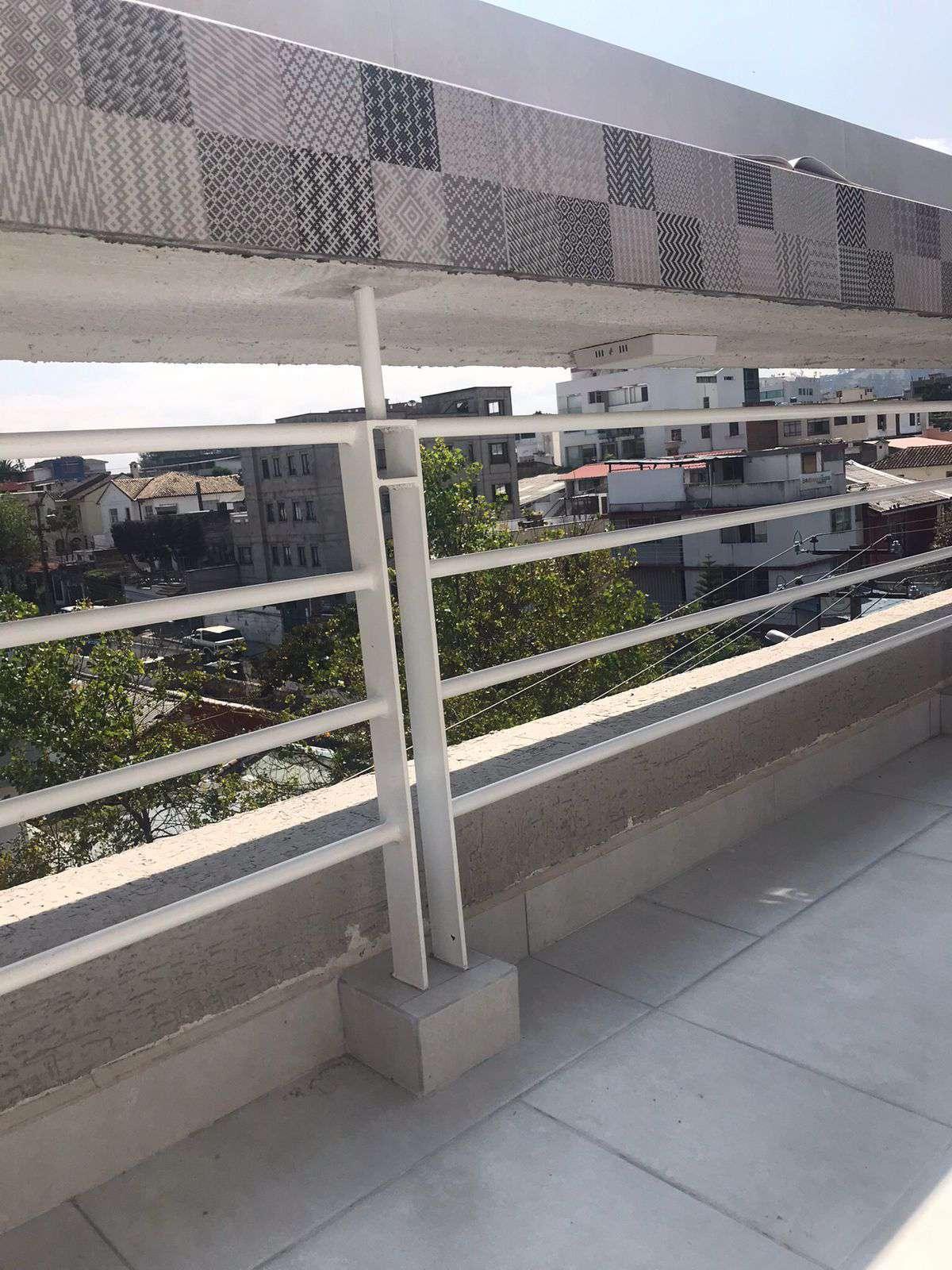

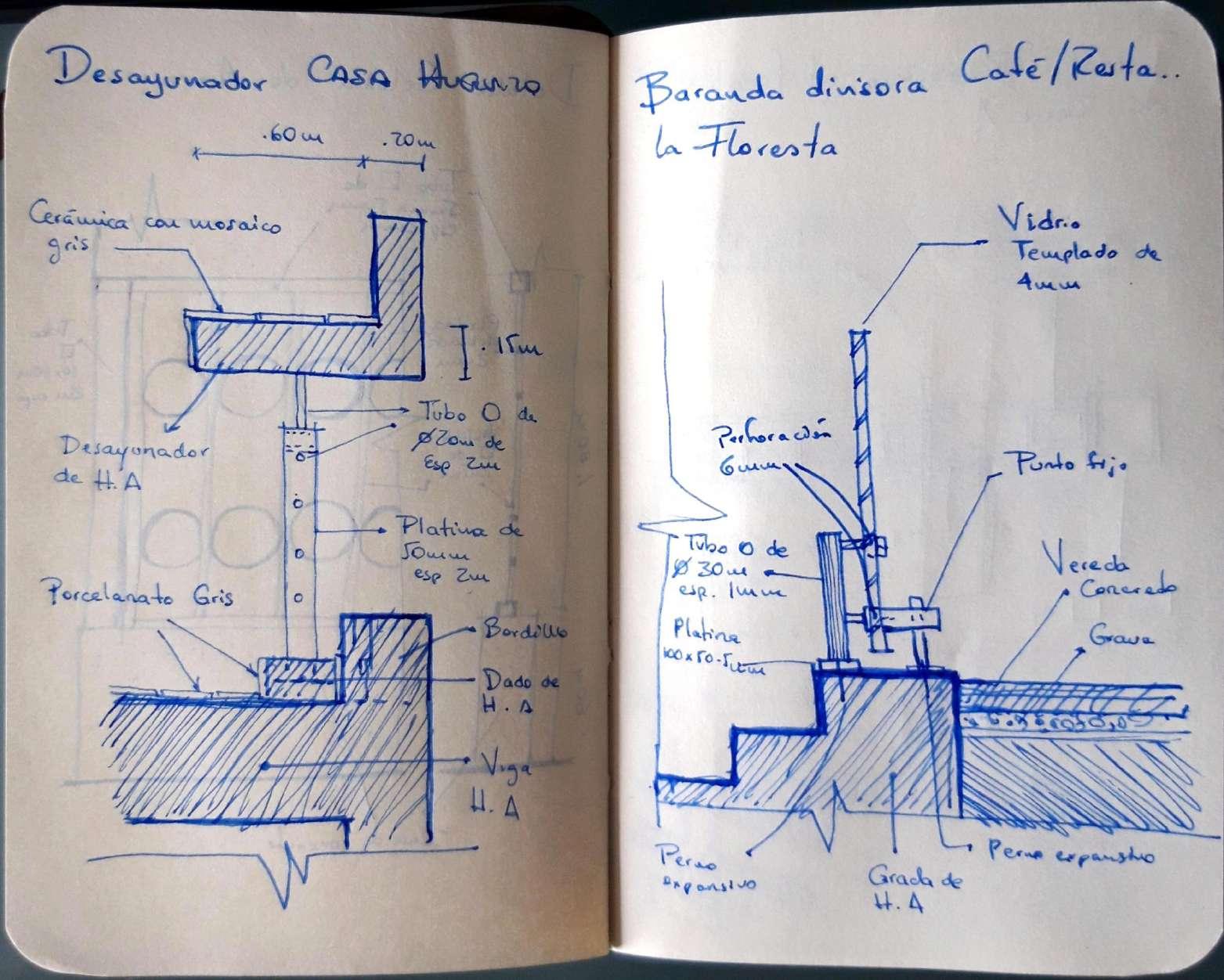

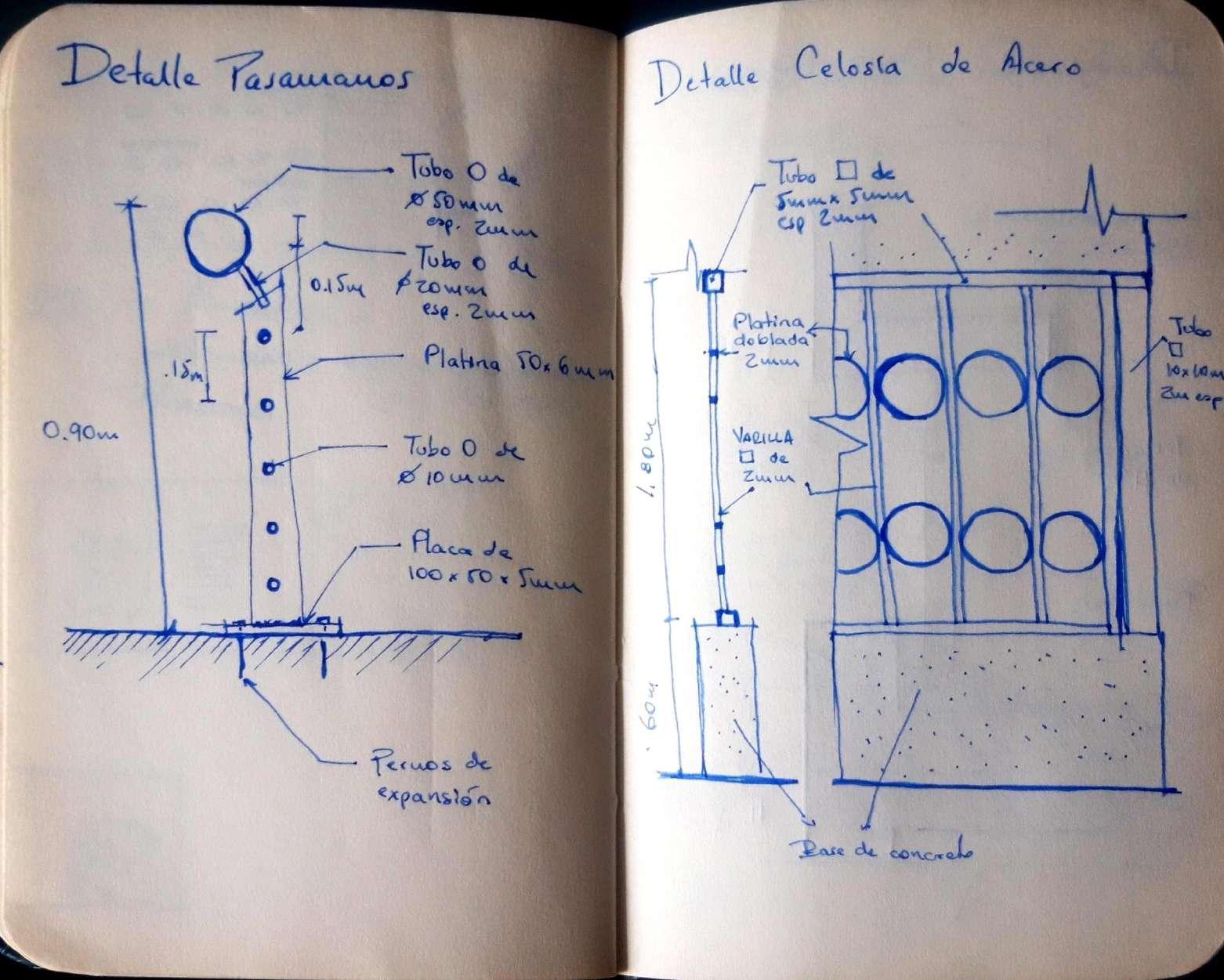

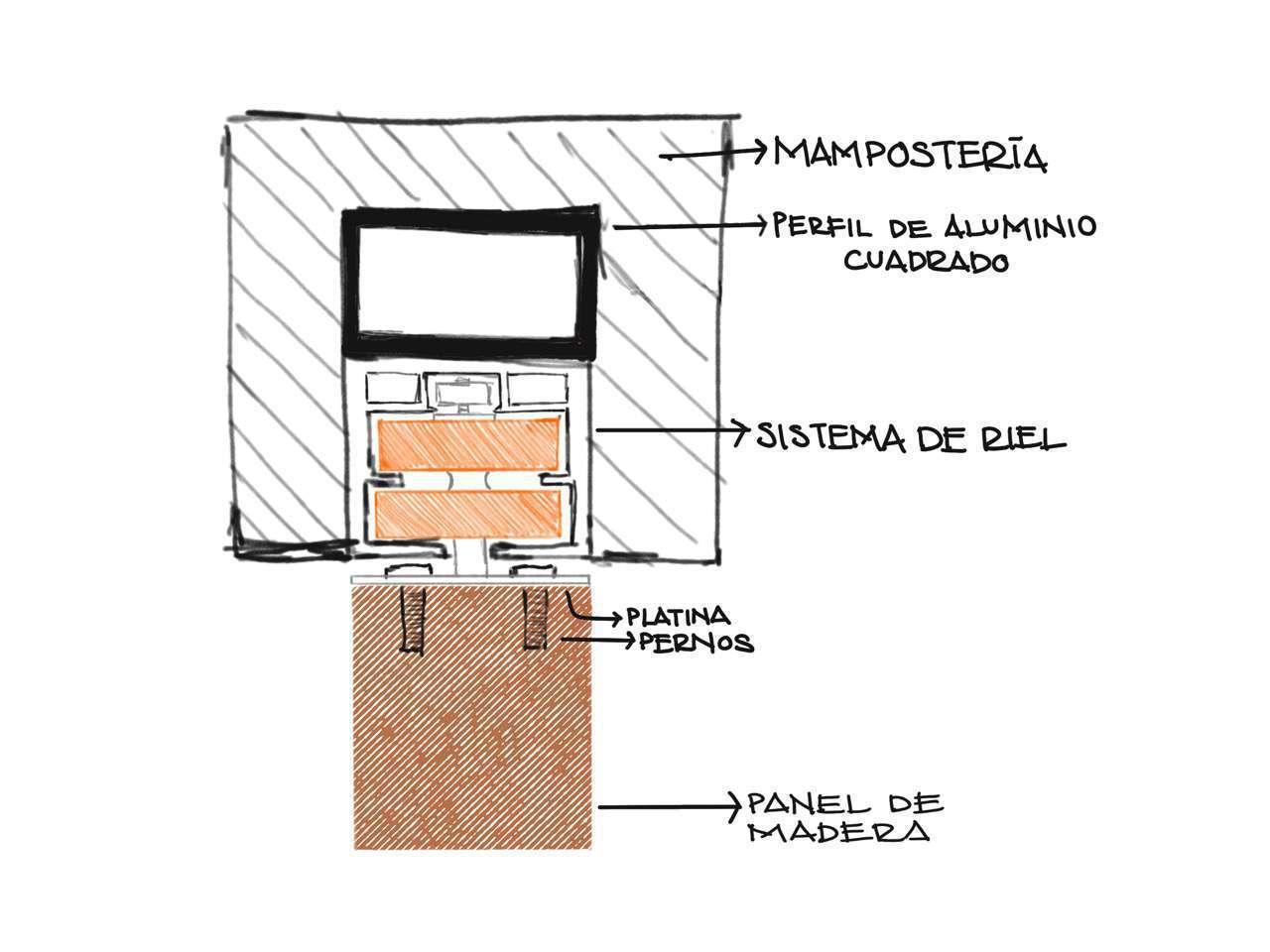

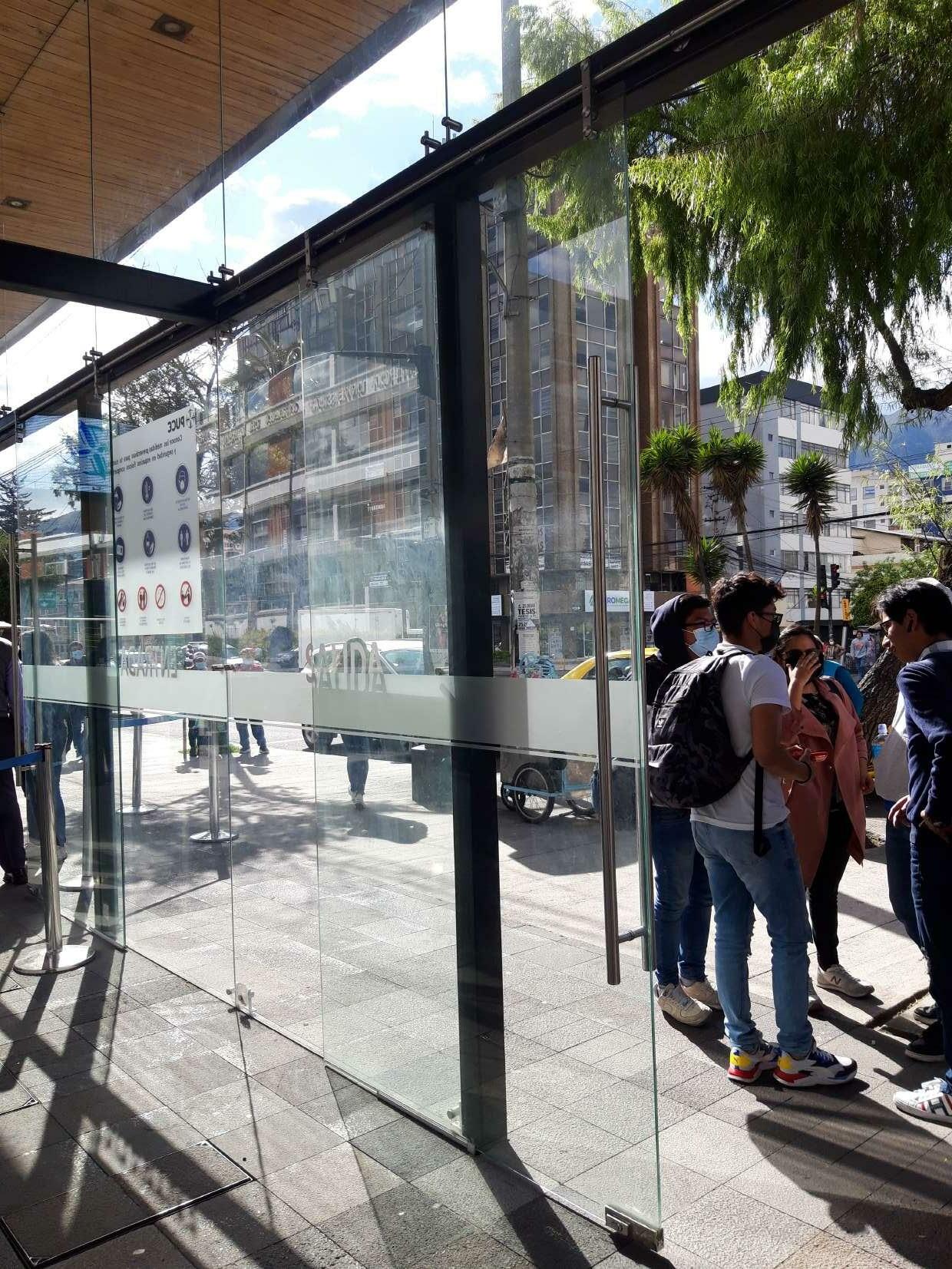

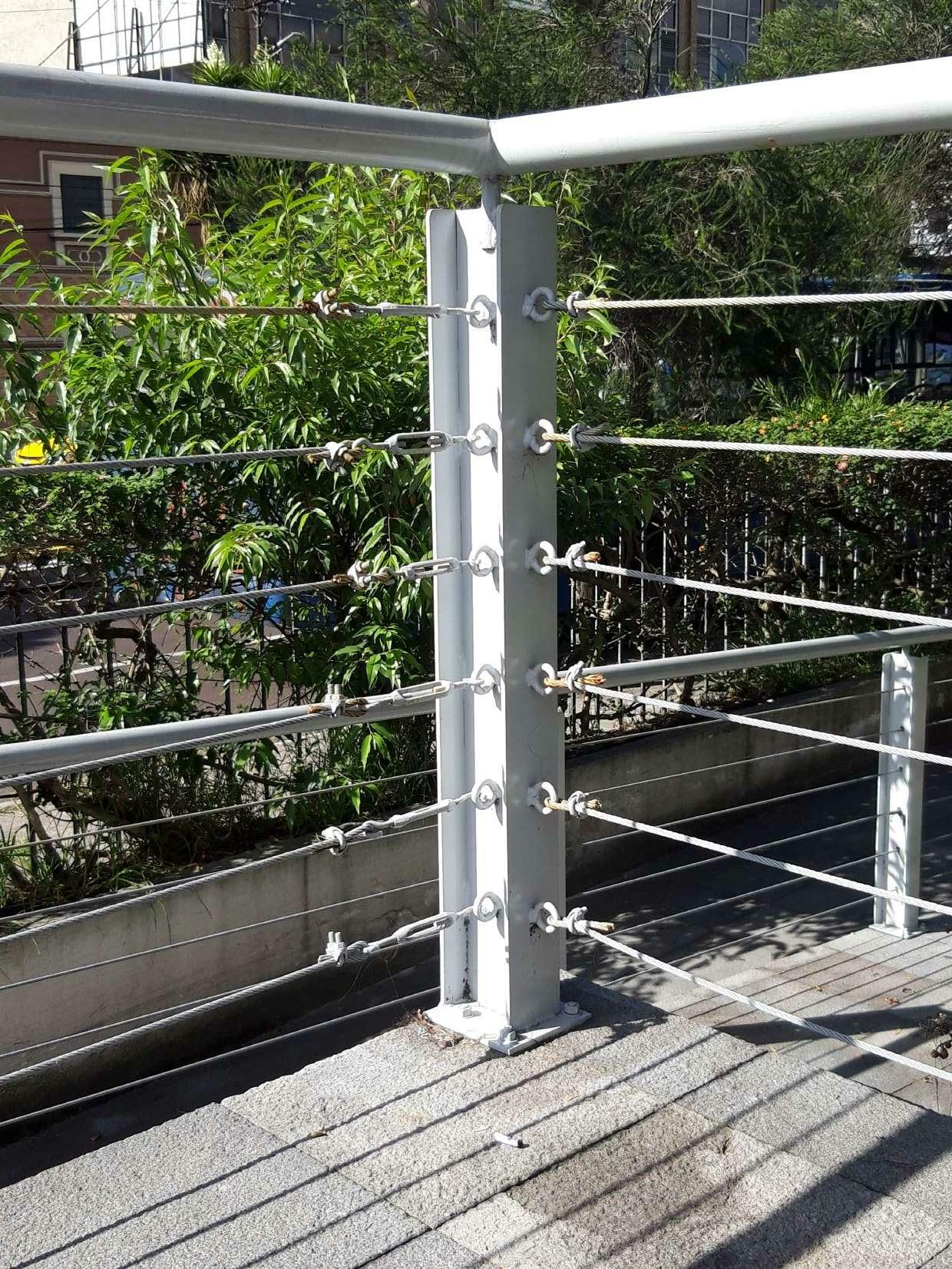

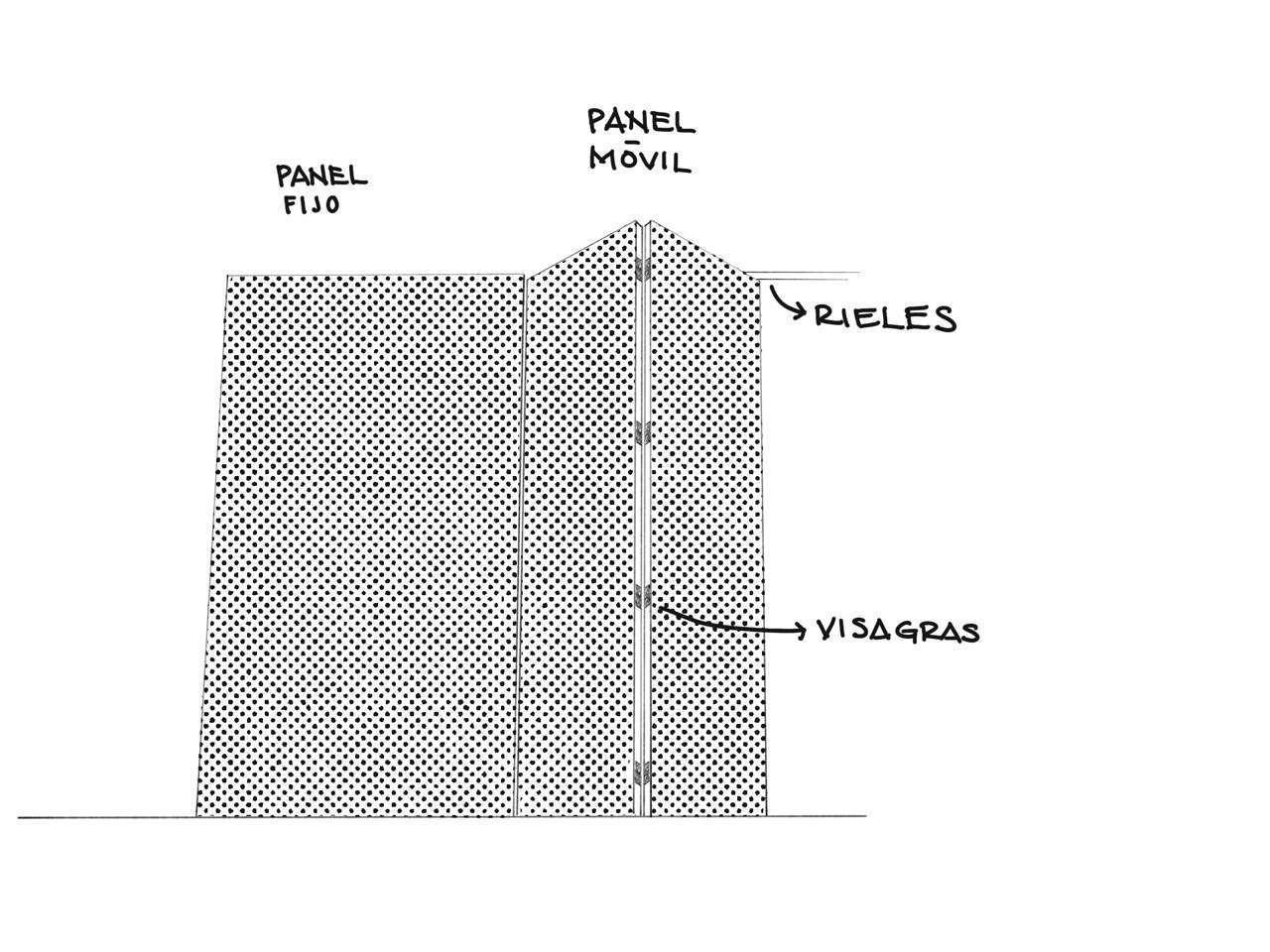

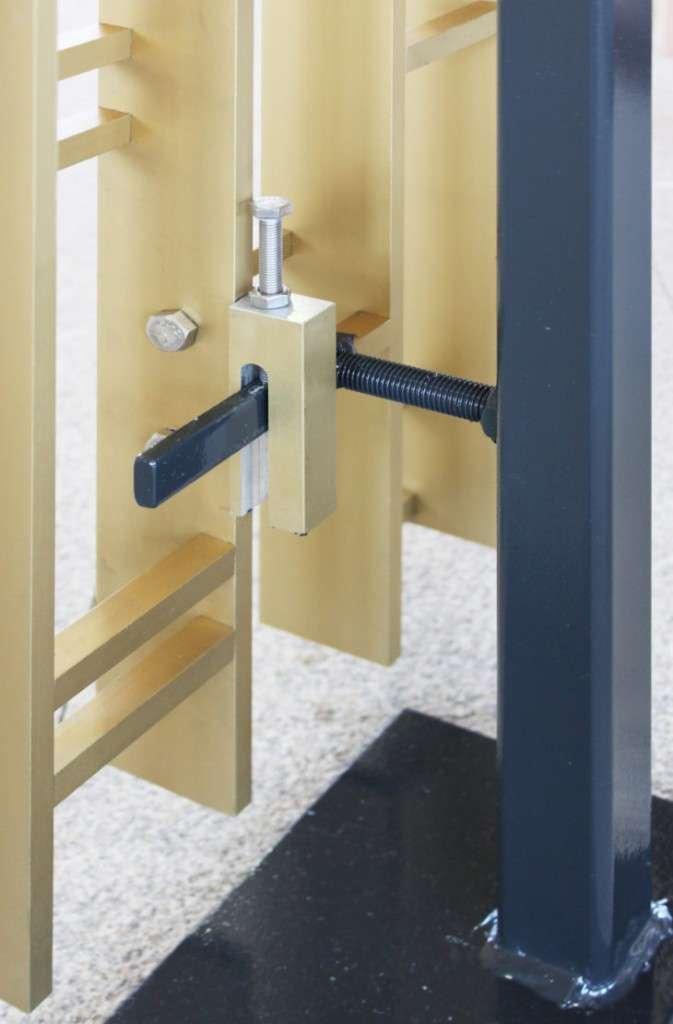

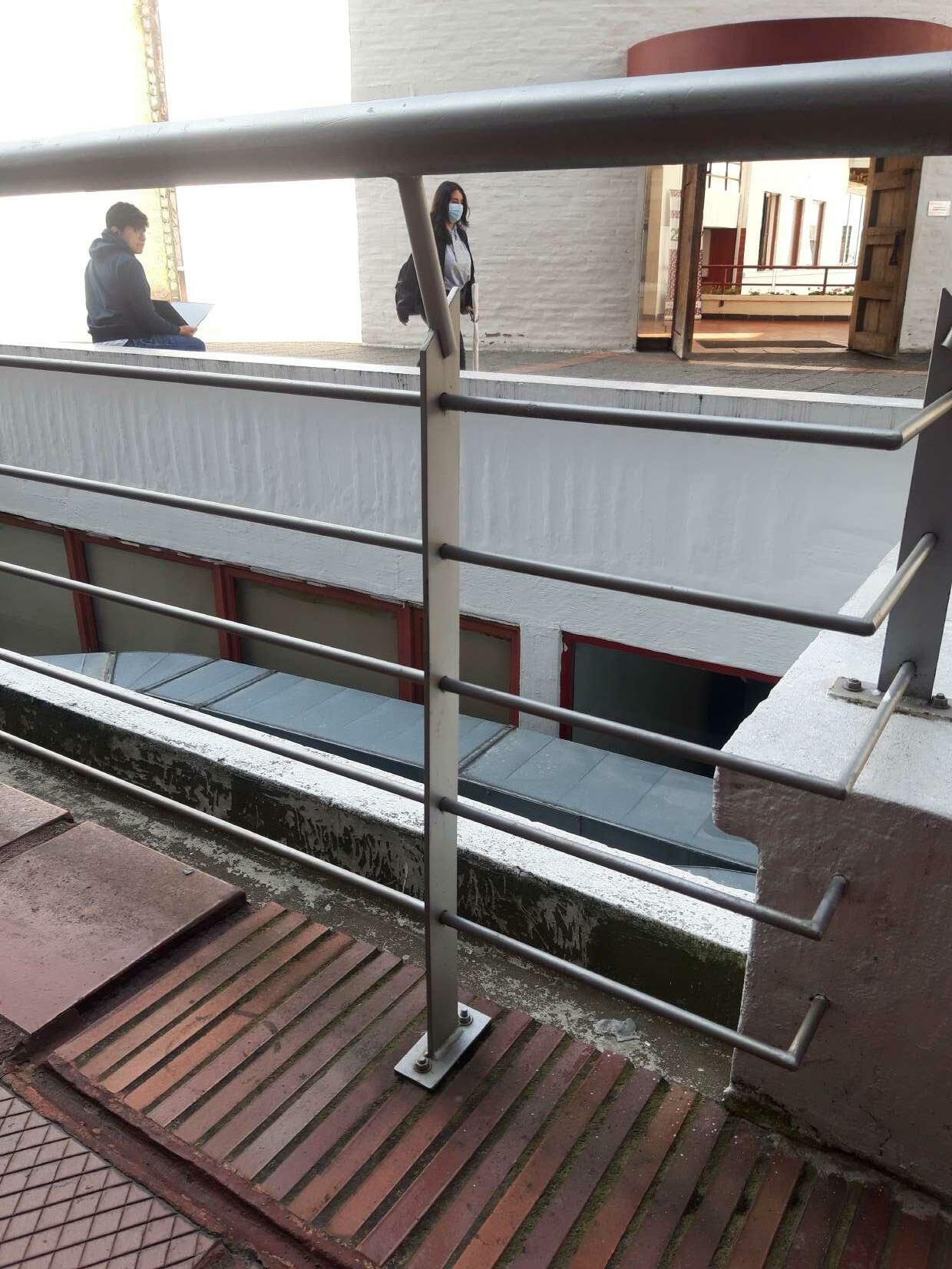

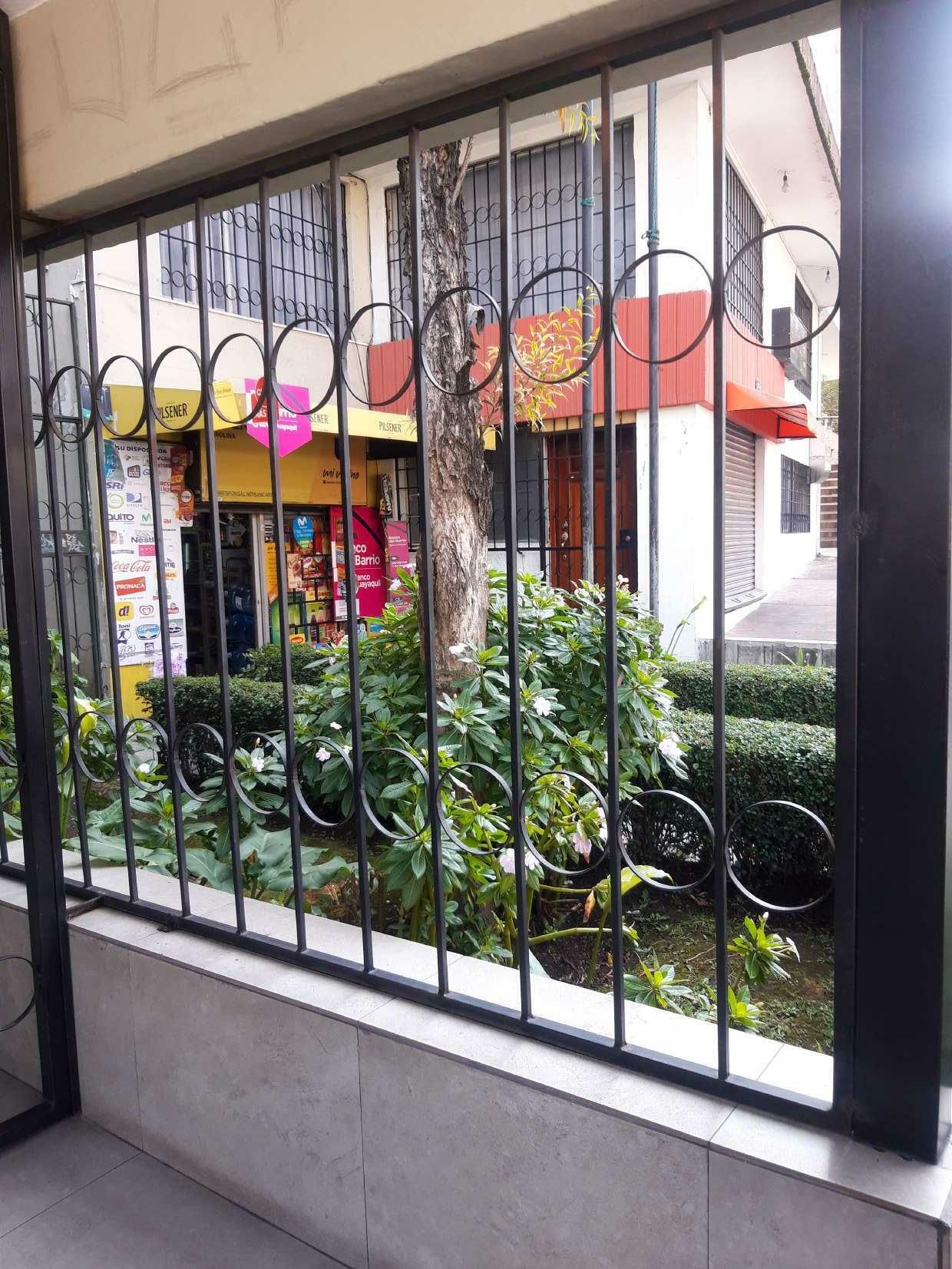

Apuntes de detalles constructivos

CONCLUSIONES

Cada trabajo realizado ha tenido un objetivo. Desde el principio hemos aprendido pautas im portantes para el diseño de una vivienda en alutra, pues yo no sabía que para comenzar se diseña el subsuelo y que eso nos ayuda a modu lar la estructura de la edificación, este primer ejercicos me hizo conocer muchos datos sobre la normativa.

Aprender cómo se construyen las fachadas de varios referentes que se conocen ha sido un ejer cicio eficaz pues nos enseña cómo otros arqui tectos resolvieron ciertos problemas, al usar lo mismo en nuestro proyecto nos permite interactuar e innovar sobre el mismo mecanismo.

La investigación para los trabajos sobre acaba dos son muy importantes debido a que nos permite conocer los productos que se están ven diendo en nuestro mundo laboral y el hecho de usarlos en nuestro proyecto es un acercamiento hacia el futuro, pues en poco tiempo estaremos consultando productos para usarlos en la vida real.

El último ejercicio de salir y dibujar detalles también fue bastante satisfactorio pues un arquitecto usa su mano para todo, y salir y reconocer nues tro alrededor dándonos ideas de como se con truyeron las cosas, nos permite aumentar el cono-

OCTUBRE 2022

ESTACIONAMIENTO

-2,50m -2,50m -2,50m0,00m -1,25m 1 2 3 4 5 7 891011121314 S 1 A B C D A B C D 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 3,50m 5.40m 5,10m 5,10m 5,10m 3,00m 3,30m 2,70m 5,30m 4,90m 3,50m 5,30m 4,90m PUNTO DE INGRESO RAMPA 14% (13,89%) 5.40m 5,10m 5,10m 5,10m 3,00m 3,30m 2,70m RAMPA 14%(13,89%) 18,00m3,00m N +- 0,00m N 2,50m PUCE FADA LÁM 01 CONSTRUCCIONES IV EMILIO JOSÉ CASTELLANOS LÓPEZ DISEÑO DE SUBSUELO 22 DE AGOSTO DE 2022

SUBTERRÁNEO ESC 1:100 CORTE A-A’ POR RAMPA ESC 1:100 Estacionamientos: 1) 2,40 x 4,90m 2) 2,70 x 4,90m Doble vía interna: 5m Rampa: 3m A A’

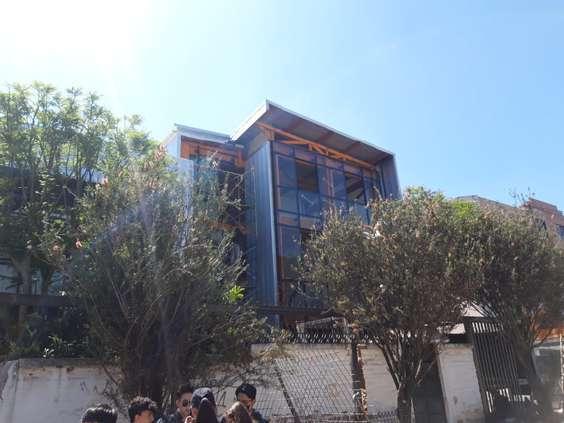

INFORME VISITA DE OBRA

FECHA: 20 08 2022

UBICACIÓN: IGNACIO ASIN Y GONZALO VALDIVIEZO, QUITO

INTEGRANTES:

Emilio Castellanos

Juan Sebastián Molina

Verónica Salguero

ENCARGADO: ESECOLECTIVO

1. TIPO DE ESTRUCTURA. CIMENTACIÓN. DIMENSIONES DE LAS COLUMNAS. DIMENSIONES DE LAS VIGAS. DISTANCIA ENTRE EJES.

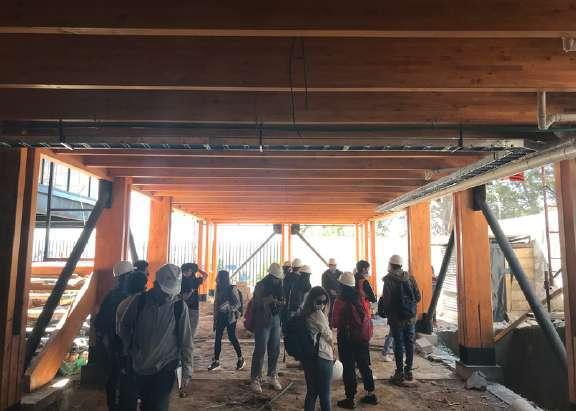

La obra constaba de dos edificios de cuatro pisos cada uno La estructura del primero es metálica; con columnas de acero de 550x450mm, vigas principales tipo I de 600mm de altura y 20mm de espesor, vigas secundarias de 550mm de altura y correas doble perfil G de 200x500mm Su cimentación son plintos aislados de 2 10x2 10m Se planteó a este edificio como un lugar bastante flexible, así que se decició dejar la planta libre en una luz de aprox 10m

El segundo edificio es de madera Cuenta con columnas dobles de 13m de altura Las columnas (individualmente) son de 13x40cm, pero con su espacio vacío en el medio, se tornan de 36x40cm Posee tabién vigas principales, de 13x45cm y secundarias de 8x40cm

Su cimentación son plintos aislados de 1 50x1 50m

La distancia entre ejes es 5.75m en sentido transversal y 7.02m en sentido longitudinal.

2. RESOLUCIÓN DE PARQUEADEROS. DIMENSIONES DE PARQUEADERO. DIMENSIONES DE LAS CIRCULACIONES VEHICULARES.

18 espacios de parque y 2 extra para visitantes

3. GRADAS COMUNALES. DIMENSIONES.

1.20 m de ancho. La grada mide 30x18cm

4. ASCENSORES. DIMENSIONES.

El ducto del ascensor tiene de dimensiones 1 57x2 10cm

5. RETIROS EXIGIDOS. REVISAR EN PLANTA BAJA SI HAY O NO ADOSAMIENTOS.

El terreno tenía que cumplir con 5m de retiro frontal, y 3m de retiros lateral y posteriores

No se realizaron adosamientos en planta baja en los extremos, debido a las rampas vehiculares; ni al frente para conservar la vegetación

6. SI HAY SUBSUELO, PENDIENTE DE LA RAMPA VEHICULAR.

La pendiente de la rampa es 14%.

7 . DIBUJAR EN CORTE POR MURO, DOS PISOS CONSECUTIVOS (TRES LOSAS) (VER PLANO 1)

Por donde van las instalaciones de desagües, eléctricas, especiales.

Las instalaciones de desagües fueron resueltas situando los sanitarios en la misma área en todas las plantas, creando un "ducto" centralizado, optimizando recursos

Ambos edificios cuentan con instalaciones de agua potable, desagües y eléctricas

Por otro lado, solo el edificio metálico tiene instalaciones de aire acondicionado (de extensión e inducción, siendo esta última aislada) Además, cuenta también con un sistema de extracción de PVC

8.- ESTÁ PREVISTO CÁMARA DE TRANSFORMACIÓN?

La cámara de transformación fue prevista, se instaló un transdormador bajo tierra de 220V, incluso tuvieron que levantar postes para llevar la energía de la Av Occidental hasta el sitio

9. EN DÓNDE ESTÁ LA CISTERNA, QUÉ VOLUMEN ES EL CONSIDERADO.

Las cisternas se encuentran en el subsuelo, de agua potable y agua lluvia La cisterna de agua potable mide 18m3, mientras que la de agua lluvia sirve para abastecer inodoros y plantas

10. TIPO DE ACABADOS PROPUESTOS, EN CASO DE HABERLOS.

El exterior es una plancha de tol y ventanerías que recubren por completo la madera y los espacios interiores Los acabados interiores son: suelo de vinilo de alto tráfico en el suelo de ambos edificios, con la diferencia que en el edificio metálico se realizan las juntas sanitarias Debido al espacio que se deja de la estructura y la ventanería, se planteó instalar tapajuntas de aluminio con aislantes Se optó por paredes y cielo raso de PVC para la mayor eficiencia posible en caso de una persuación

11. POZOS DE LUZ, DIMENSIONES.

El pozo de luz en el último piso fue de 1.30x2.10m, mientras que en el descanso de las gradas, fue 1.57x2.40m.

12. HAY O NO DUCTOS DE INSTALACIONES.

Los ductos de instalaciones se encuentran en la fachada del edificio de laboratorios, mientras que en el de madera son interiores.

ANEXOS

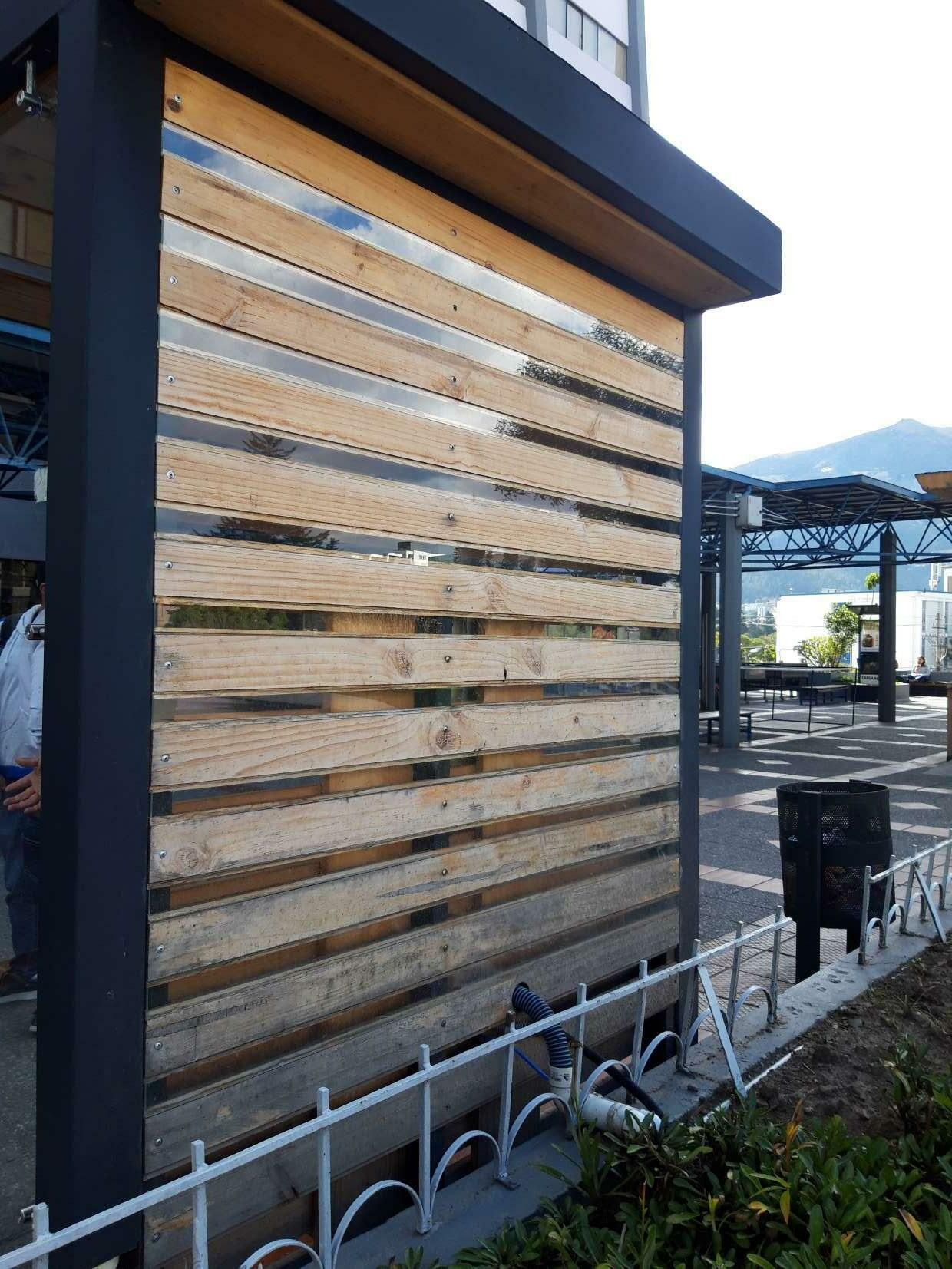

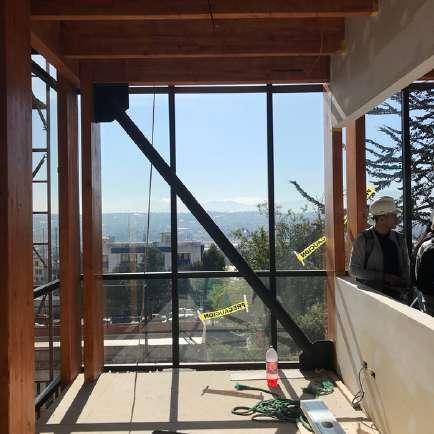

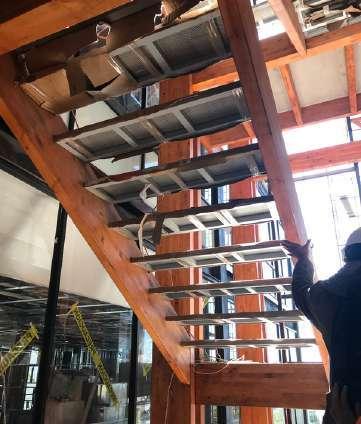

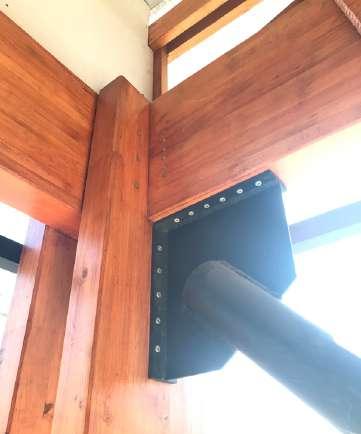

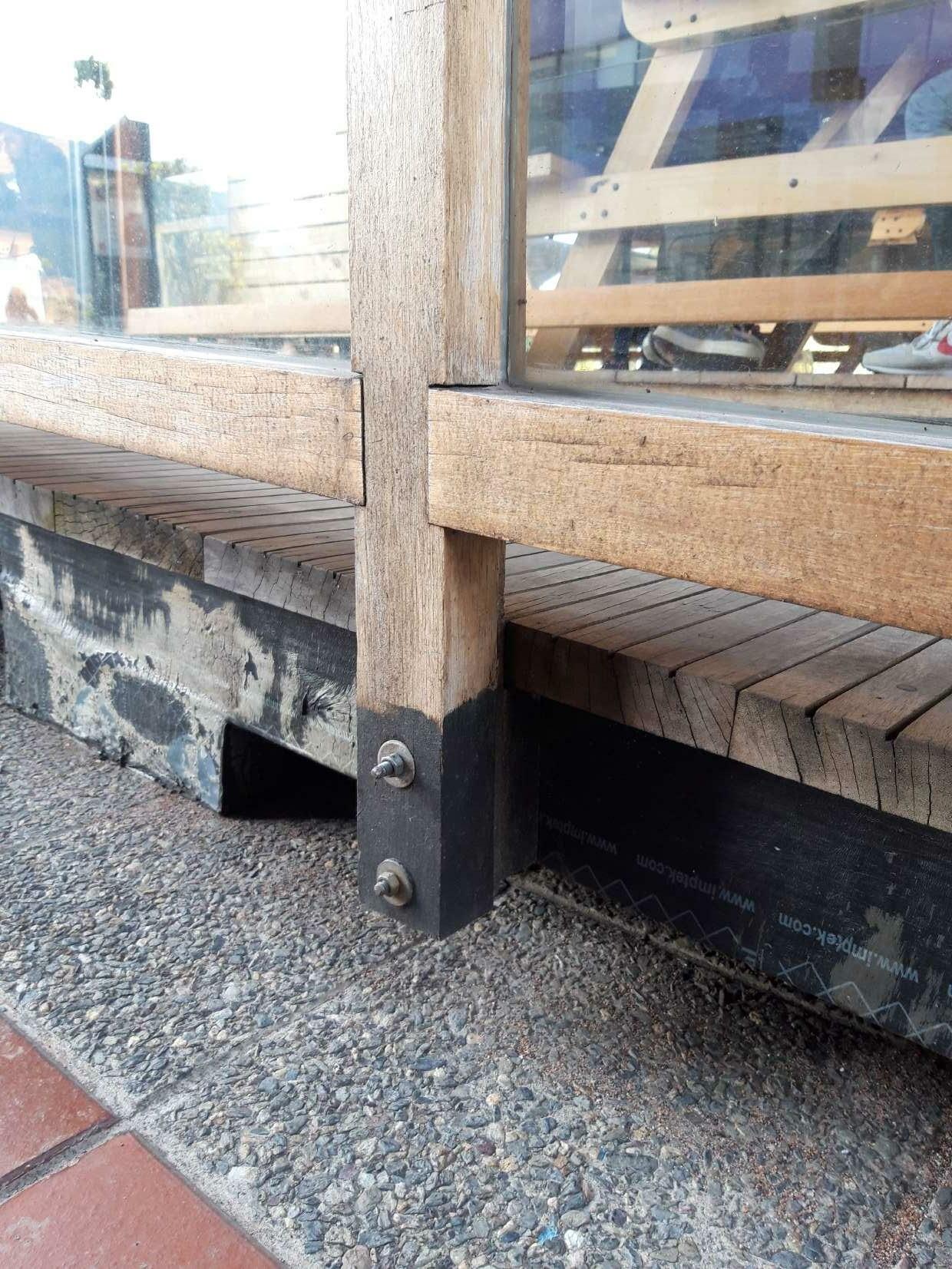

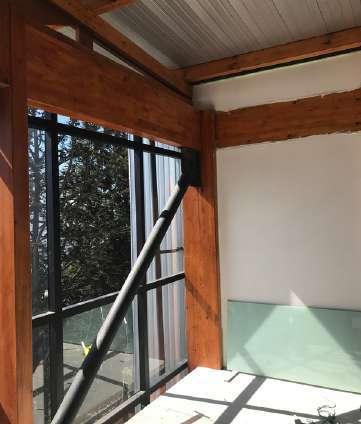

Foto 1 Estructura interna, ventana vista exterior Foto 2. Detalle columna y viga, estructura de metal y madera Foto 3 Vista posterior de gradas Foto 4 Vista posterior exterior de la construcción Foto 6 Estructura interna, ventana vista exterior Tercera Planta, terraza Foto 5 Vista interior subsuelo, estacionamiento

Foto

Ilustración

Foto

Ilustración

Foto

Ilustración

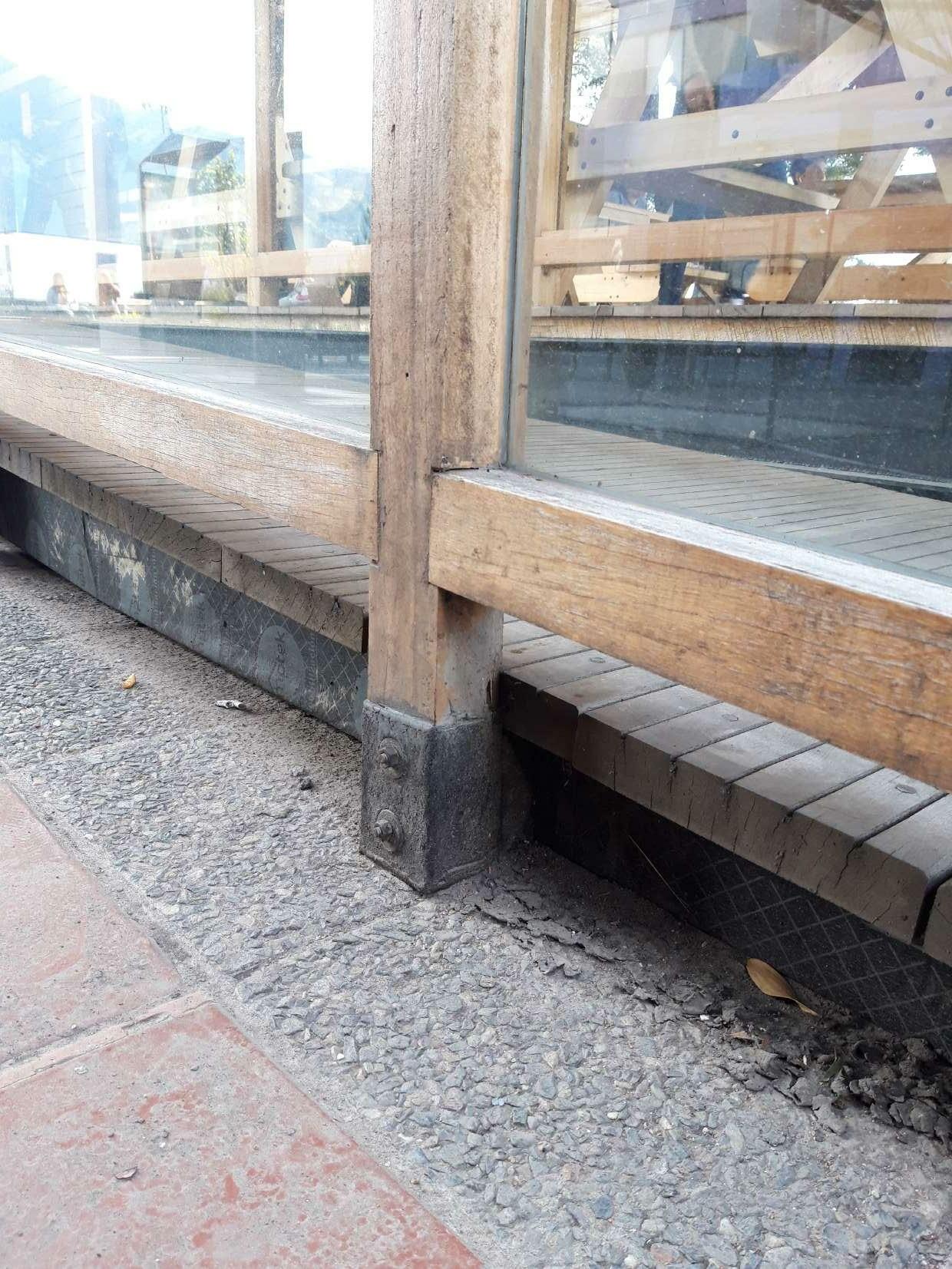

5 Conexión a cimentación

6. Funcionamiento de placa colaborante

7 Uso de cerchas en el último piso

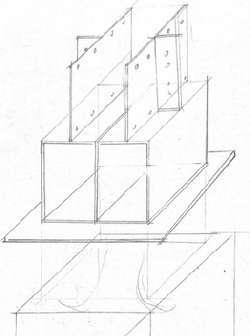

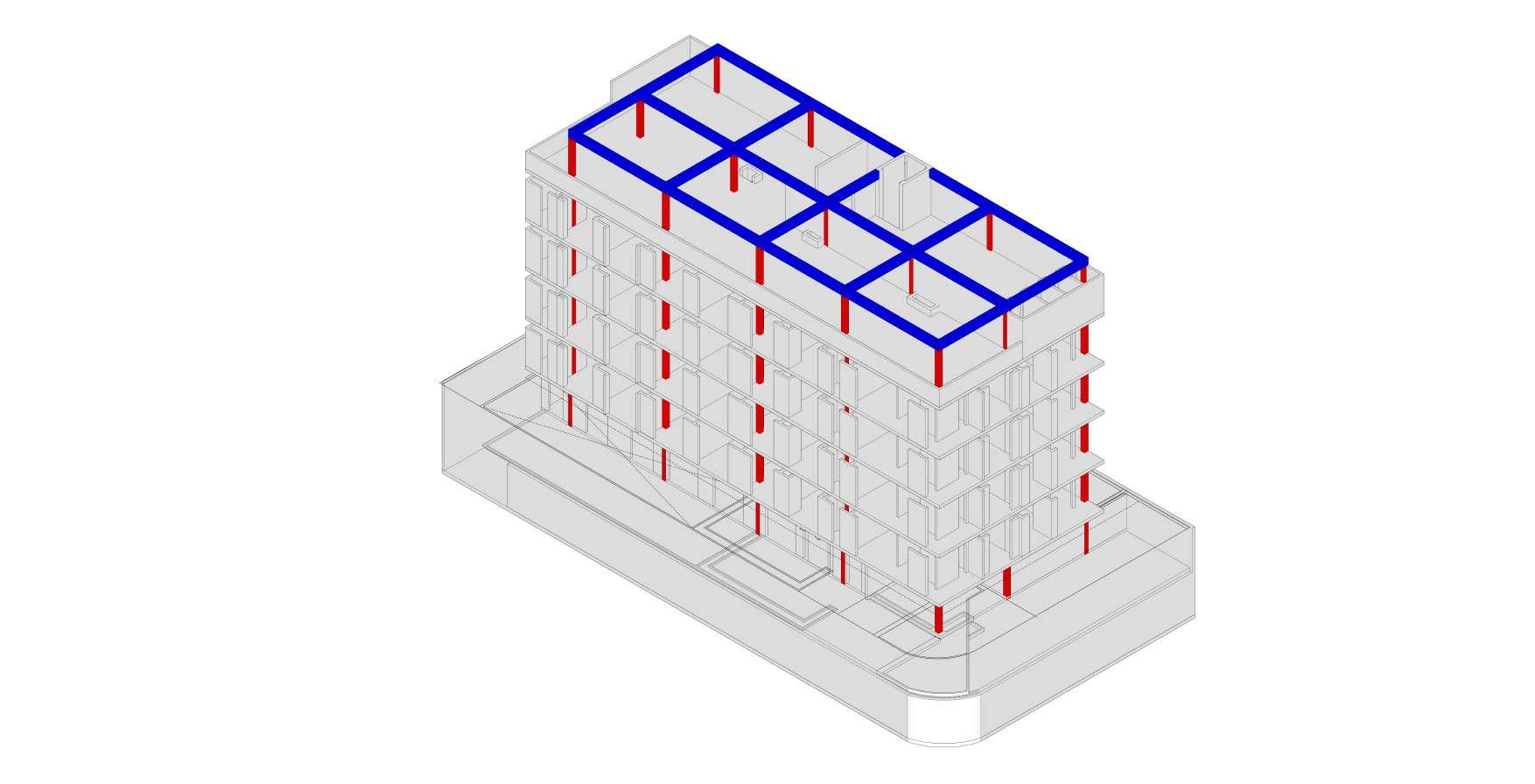

1 Esquema base metálica

2. Corte Isométrico

3 Corte de entrepiso

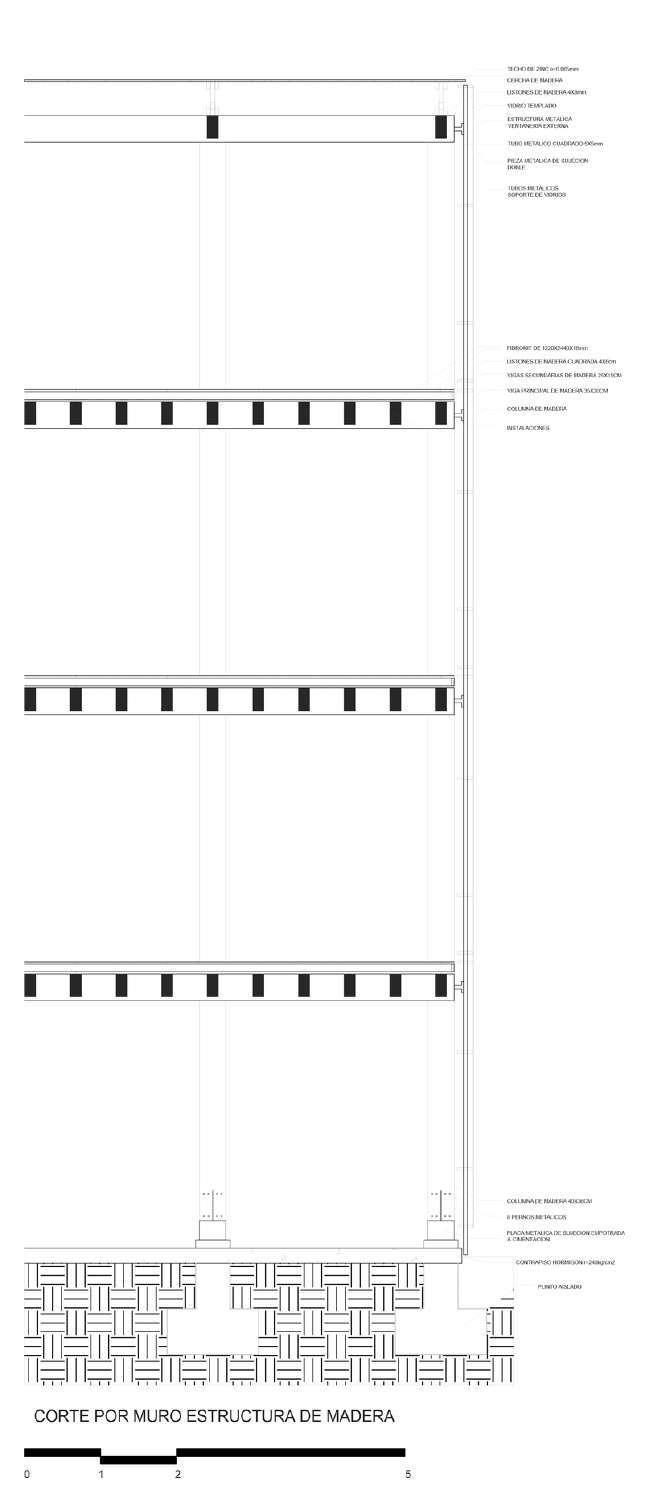

PLANO 1. CORTE POR MURO BLOQUE DE MADERA

PUCEFADA Lámina NombreEmilio Castellanos, Ariel Sánchez Fecha30 de agosto de 2022 TemaTrabajo del primer parcial ParaleloConstrucciones IV 3371 1/3 B N:+0.18 N+0.00 N+0.18 3.00 N-2.75 5% BODEGA 1 PB N+/-0.00 2 PB 3 PB 4 PB BODEGA LOSANO ACCESIBLE 2 N+1.80 N+2.16 BODEGA 5.30 7.50 7.50 6.81 7.50 5.32 3.30 6.20 5.45 5.01 1 A B C D E 2 3 4 5 6 7 BODEGA CIRCULACIÓN ASCENSOR GRADAS LOSANO ACCESIBLE 1 POZO DELUZ INGRESO VEHICULAR E-03 E-02 E-01 JARDÍNDEP01 JARDÍNDEP04 INGRESO PATIODEP02 PATIODEP03 PATIODEP04 CUARTODE MÁQUINASBAÑO VESTIDOR DORMITORIO MASTER DORMITORIO DORMITORIO BAÑO COCINA COMEDOR SALA DORMITORIO MASTER BAÑOVESTIDOR SALA SALA SALA SALA BAÑO BAÑO CUARTODE MÁQUINAS COMEDOR COMEDOR COMEDOR COCINA COCINA COCINA DORMITORIO VESTIDOR BAÑO DORMITORIO MASTER BAÑO BAÑO VESTIDOR CUARTODE MÁQUINAS BAÑO DORMITORIO CUARTODE MÁQUINAS SALA RECEPCIÓN BAÑO DORMITORIO D1

PUCEFADA Lámina NombreEmilio Castellanos, Ariel Sánchez Fecha30 de agosto de 2022 TemaTrabajo del primer parcial ParaleloConstrucciones IV 3371 2/3 N+7.20 1 P3 2 P33 P3 4 P3 5 P3 BODEGA N:+7.20 N+8.82 N+9.00 B 5.30 7.50 7.50 6.81 7.50 5.32 3.30 6.20 5.45 5.01 1 A B C D E 2 3 4 5 6 7 CIRCULACIÓN ASCENSOR GRADAS BALCON BALCON2 BALCON COMEDOR COCINA SALA BAÑO DORMITORIO MASTER DORMITORIO DORMITORIO MASTER VESTIDOR BAÑO VESTIDOR BAÑO BAÑO COCINA COMEDOR SALA DORMITORIO CUARTODE MÁQUINAS CUARTODE MÁQUINAS COCINA COMEDOR SALA DORMITORIO BAÑO VESTIDOR ESTAR BAÑO CUARTODE MÁQUINAS DORMITORIO MASTER SALA COMEDOR COCINA BAÑO BAÑO VESTIDOR DORMITORIO MASTER CUARTODE MÁQUINAS COMEDORSALA COCINA BAÑO VESTIDOR DORMITORIO MASTER DORMITORIO BAÑO CUARTODE MÁQUINAS

N+/-0.00 baja en rampa al 18% ASCENSOR N-1.45 R3.00 R4.50 N+1.80 N+2.16 GRADASN-2.25 PUCEFADA Lámina NombreEmilio Castellanos, Ariel Sánchez Fecha30 de agosto de 2022 TemaTrabajo del primer parcial ParaleloConstrucciones IV 3371 3/3 5.30 7.50 7.50 6.81 7.50 5.32 3.30 6.20 5.45 5.01 1 A B C D E 2 3 4 5 6 7 bajaenrampaal12% 5.98 3.04 Carrilimplantado 3.00

PUCE FADA Nombres EmilioCastellanos,ArielSánchez Fecha 10deseptiembrede2022 Profesor Arq.HugoSandoval Paralelo ConstruccionesIV3371 LAM 1/7Escala 1:150 Rampa Pend.18% E-1 E-2 E-3 E-4 E-5 E-6 E-7 E-8 E-9E-10E-11 E-12 E-13 E-13E-14E-15E-16E-18E-19E-20E-21E-22E-23E-24E-25 visitasvisitasvisitasvisitas 1 2 3 4 5 6 A B C D E 3,3 6,2 5,45 5 ASCENSOR CUARTODE MÁQUINAS CISTERNA Carrilimplantado CUARTODE BASURAS 5,3 7,5 7,5 6,81 7,5 7 5,32 7 8 1 15 916141311 N-3,24m N-1,62mN-1,98m N-3,24mN-3,24m GRADAS

PUCE FADA Nombres EmilioCastellanos,ArielSánchez Fecha 10deseptiembrede2022 Profesor Arq.HugoSandoval Paralelo ConstruccionesIV3371 LAM 2/7Escala 1:150 1 2 3 4 5 6 A B C D E 3,3 6,2 5,45 5 5,3 7,5 7,5 6,81 7,5 7 5,32 DEPARTAMENTOPB175.13m2 LOCALCOMERCIALLC164.33m2 LOCALCOMERCIALLC2137.48m2 CÓDIGOÁREADPTO. 1 3 2 NºPARQUEOSRESUMEN N-2.75 5% CIRCULACIÓN ASCENSOR GRADAS LOSANO ACCESIBLE 1 BAÑO INGRESO VEHICULAR INGRESO SALA COMEDOR COCINA DORMITORIO BAÑO RECEPCIÓN BAÑO VESTIDOR BAÑO POZO DELUZ TERRAZA 1 PB 1 LC 2 LC 1.82 0.60 N+0,18m N+0,18m N+0,00m N-1,62mN-1,98m B C

PUCE FADA Nombres EmilioCastellanos,ArielSánchez Fecha 10deseptiembrede2022 Profesor Arq.HugoSandoval Paralelo ConstruccionesIV3371 LAM 3/7Escala 1:150 1 2 3 4 5 6 A B C D E 3,3 6,2 5,45 5 5,3 7,5 7,5 6,81 7,5 7 5,32 N-2.75 CIRCULACIÓN ASCENSOR GRADAS LOSANO ACCESIBLE 1 INGRESO VEHICULAR BAÑO POZO DELUZ TERRAZA 1 PB N+3,60m 1 P3 2 P33 P3 4 P3 5 P3 BODEGA N+5,04N+5,40 S B BALCON BALCON2 BALCON3 COMEDOR COCINA SALA BAÑO DORMITORIO MASTER DORMITORIO DORMITORIO MASTER VESTIDORBAÑO BAÑOBAÑO COCINA COMEDOR SALA DORMITORIO1 CUARTODE MÁQUINAS CUARTODE MÁQUINAS COCINA COMEDOR SALA DORMITORIO1 BAÑO VESTIDOR ESTAR BAÑO CUARTODE MÁQUINAS DORMITORIO MASTER SALACOMEDOR COCINA BAÑO BAÑOVESTIDOR DORMITORIO MASTER CUARTODE MÁQUINAS COMEDORSALA COCINA BAÑO VESTIDOR DORMITORIO MASTER DORMITORIO1 BAÑO CUARTODE MÁQUINAS B C

PUCE FADA Nombres EmilioCastellanos,ArielSánchez Fecha 10deseptiembrede2022 Profesor Arq.HugoSandoval Paralelo ConstruccionesIV3371 LAM 4/7Escala 1:150 1 2 3 4 5 6 A B C D E 3,3 6,2 5,45 5 5,3 7,5 7,5 6,81 7,5 7 5,32 B C ASCENSOR S N+17,28m N+15,30N+15,66 GRADAS SALACOMUNAL ÁREABBQ

PUCE FADA Nombres EmilioCastellanos,ArielSánchez Fecha 10deseptiembrede2022 Profesor Arq.HugoSandoval Paralelo ConstruccionesIV3371 LAM 6/7Escala 1:150 N.N.T. N.N.T. N-3,24m TERRAZACOMUNAL BAÑO SALA COMEDORDORMITORIODORMITORIO DORMITORIO BAÑOCOCINA SALACOCINACOMEDOR PARQUEADERO 1 2 3 4 5 6 7 5,3 7,5 7,5 6,81 7,5 5,32 BAÑO SALA COMEDORDORMITORIODORMITORIO DORMITORIO BAÑOCOCINA SALACOCINACOMEDOR BAÑO SALA COMEDORDORMITORIODORMITORIO DORMITORIO BAÑOCOCINA SALACOCINACOMEDOR BAÑO SALA COMEDORDORMITORIODORMITORIO DORMITORIO BAÑOCOCINA SALACOCINACOMEDOR 2 LC 2 LC 2 LOCALCOMERCIAL PARQUEADERO N+0.00 N+3,60m N+7,02m N+10,44m N+13,86m N+17,28m N+20,48m

PUCE FADA Nombres EmilioCastellanos,ArielSánchez Fecha 10deseptiembrede2022 Profesor Arq.HugoSandoval Paralelo ConstruccionesIV3371 LAM 5/7Escala 1:150 N-3.27m A N+/-0.00 N-3.15 N+3.25 N+6.50 N+9.75 N+13.00 N+16.25 4 B C D E 18 4N+19.50 18 N.N.T. N-17,46m CORTEDEASCENSOR

LEYENDA

Cuandolaalturadelductosobrepasalos12m,elladomínimoseráde0,60m,conáreanoinferiora0,18m2

Elchaflándeaccesodelavíaconlaaceradeberátenerunanchoentre0,50y0,70,oentreel30%y36%dependiente

Elancholibredeaceranopodrásermenora1.20m

Esobligatorialainstalacióndeascensoresenedificioscuyaalturaseasuperioracincopisos,incluidoelsubsuelo

Lasdimensionesmínimaslibresinterioresdelacabinadelascensordebenser1,20m.defondoy1,00m.deancho

Enviviendasentre65-120m2,sedeberácolocar1parqueaderoparavisitasporcada10viviendas

Elingresovehicularnopodráserubicadoenesquinas,plazas,parques,parterres,etc

Lapendientemáximadeunarampavehiculares18%

Lasdimensionesmínimasparapuestosdeestacionamientoes4.80y2.30m

Cadacarrildeberátenerunanchomínimode2.50m

Sedeberápreverunazonadetransiciónnomenora3.00mdelongitudmedidosdesdelalíneadefábricayconpendientenomayora10%

15Enestacionamientosconoparedaunodesusladossumedidamínimaes4.80x2.50m.

16 17 Eldepósitodebasuradebetenerunáreamínimade3m2porcada20unidadesdevivienda

Eláreadeguardianíadebetenerunáreamínimade5m2porperteneceralgrupoC

18Lasáreasconstruidasenlaterrazadebenmantenerunretirode5mdesdeelborde

19Lasáreasconstruidasenlaterrazanopuedenocuparmásdel31%deláreadelaterraza

20Enestecasonosepuedeadosarlaplantabajadebidoaquetieneunaalturamayora3.50mmedidosdesdelalíneanaturaldelterreno

PUCE FADA Nombres EmilioCastellanos,ArielSánchez Fecha 10deseptiembrede2022 Profesor Arq.HugoSandoval Paralelo ConstruccionesIV3371 LAM 7/7Escala 1:150

Elductodeventilacióndeberásobrepasarcomomínimounmetroelniveldecubiertaaccesible

1Sedebeasignar1parqueoporviviendacuandoestanoseamayorde120m2 2Sedebeasignar1parquederoporcada50m2encomerciosdehasta300m2 3 4 5 6 7 8 9 10 11

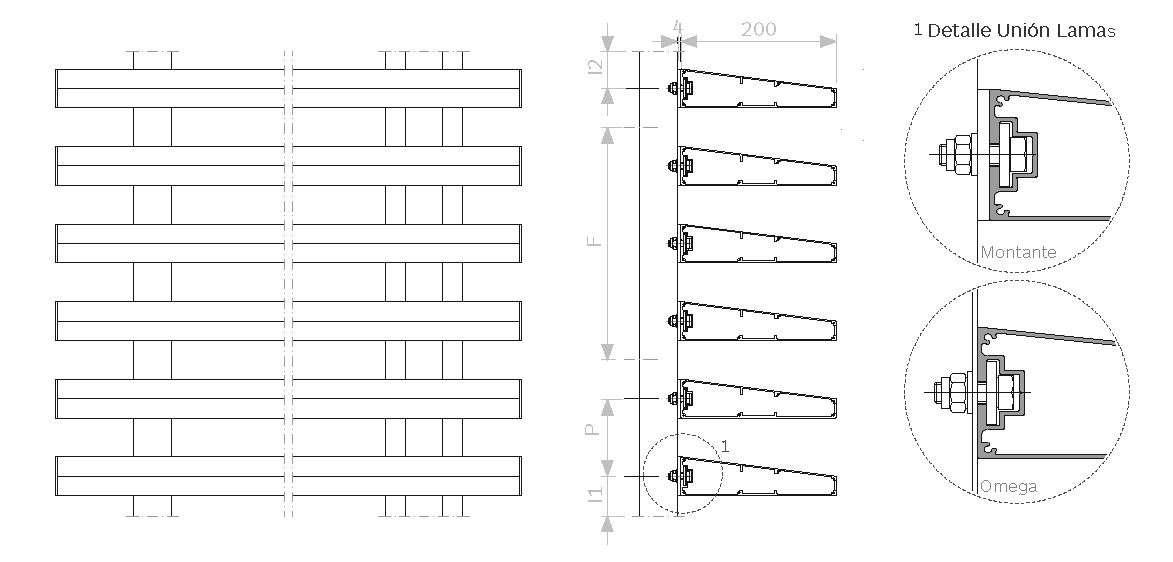

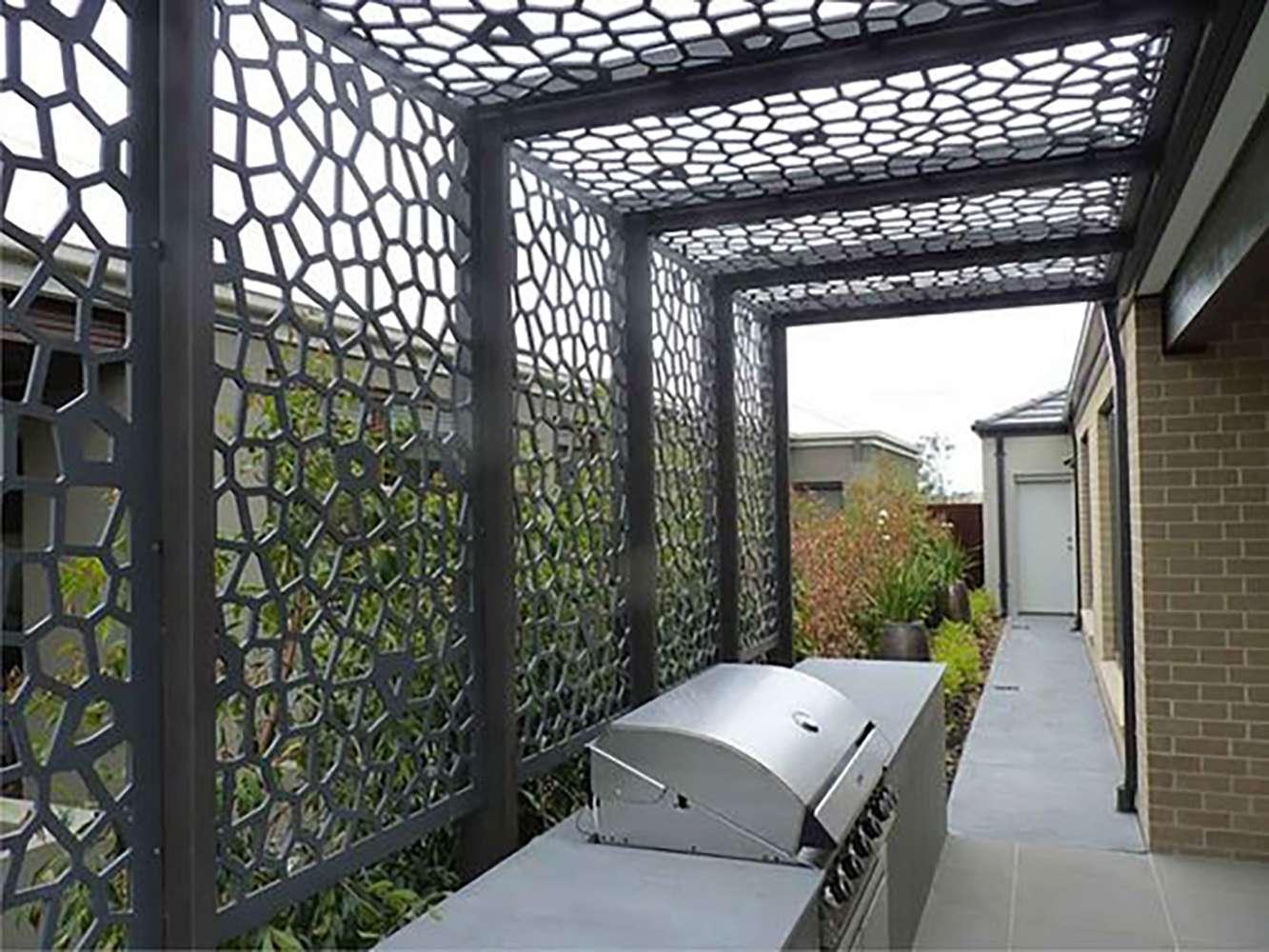

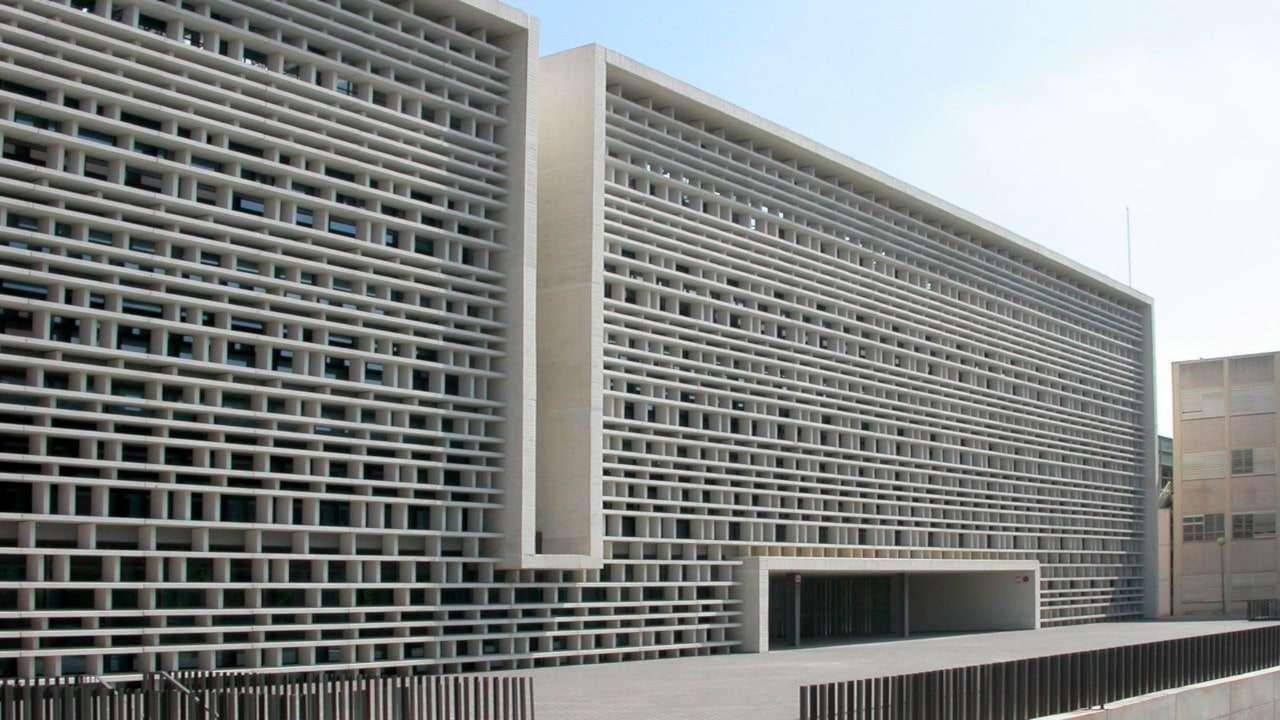

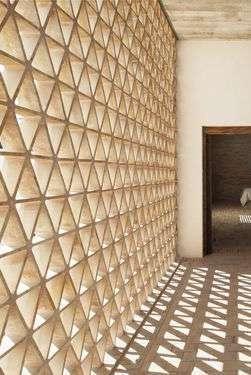

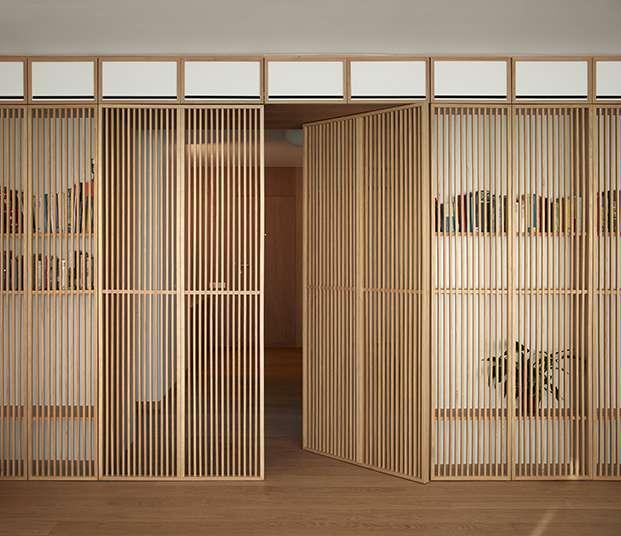

CELOSÍAS

¿Cómo están construidas?

Están conformadas por listones delgados que gracias a múltiples uniones y superposiciones, forman cuadriculas romboidales, cuadradas, o en forma de estrellas.

Los diseños pueden ser muy variados, y las dimensiones de los espacios también lo pueden ser.

A h o r r a n e n e r g í a y s o n r e s p e t u o s a s c o n e l m e d i o a m b i e n t e

VENTAJAS

de las celosías

p r o p o r c i o n a n p r o t e c c i ó n a c ú s t i c a a l r e d u c i r e l r u i d o a m b i e n t a l

A c t ú a n c o m o b a r r e r a c o n t r a l a r a d i a c i ó n s o l a r

P r o p o r c i o n a n p r i v a c i d a d a l b l o q u e a r l a s p o s i b l e s v i s t a s

B o n i t o s a c a b a d o s

Materialidad

Aunque las de madera son las preferidas, ya que van muy bien en espacios naturales, también existen las de metal, resina, plástico o PVC. metal

mhormigón adera

Referentes

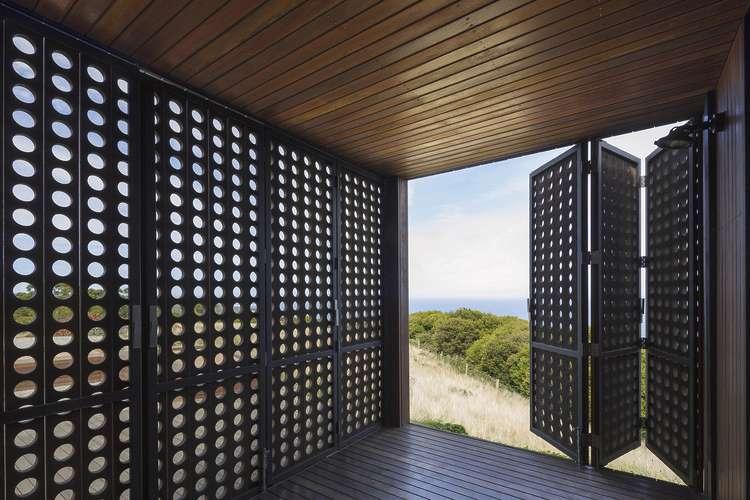

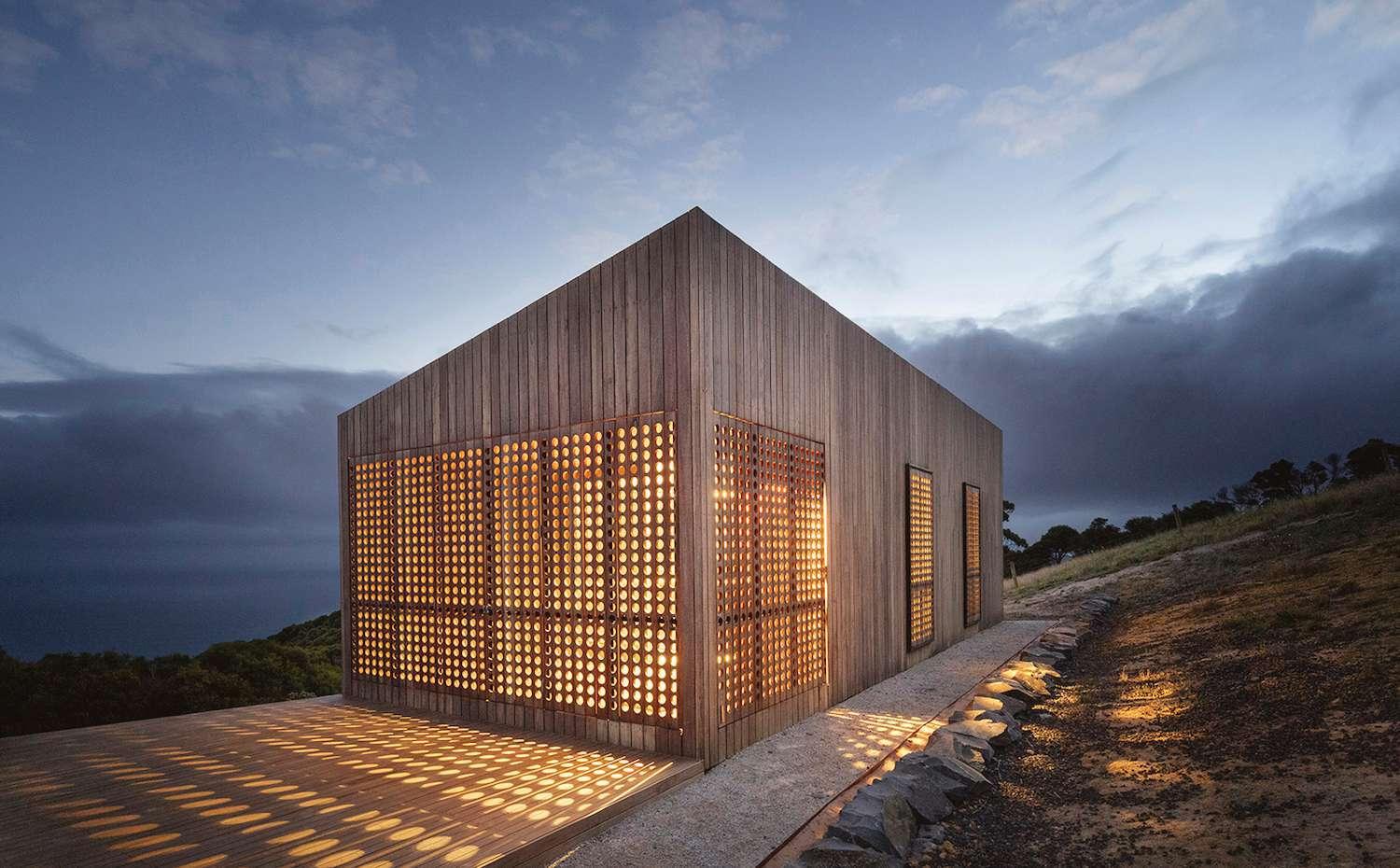

Moonlight Cabin / Jackson Clements Burrows

Referentes

Moonlight Cabin / Jackson Clements Burrows

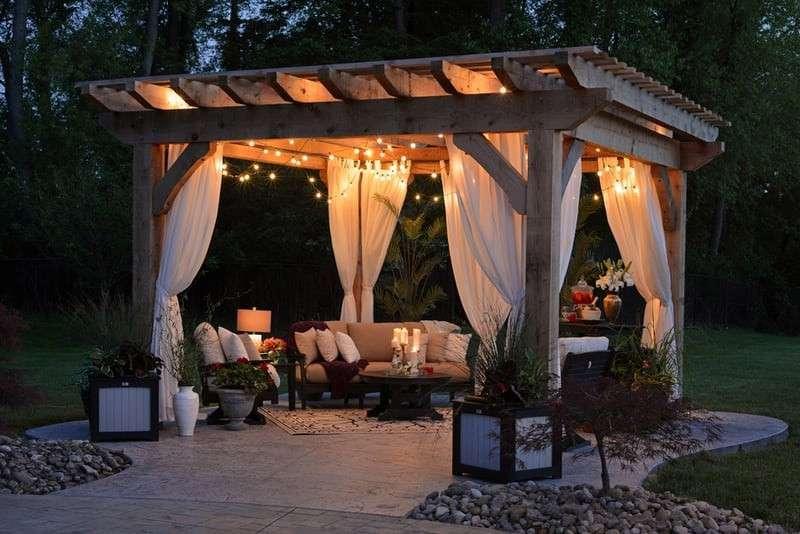

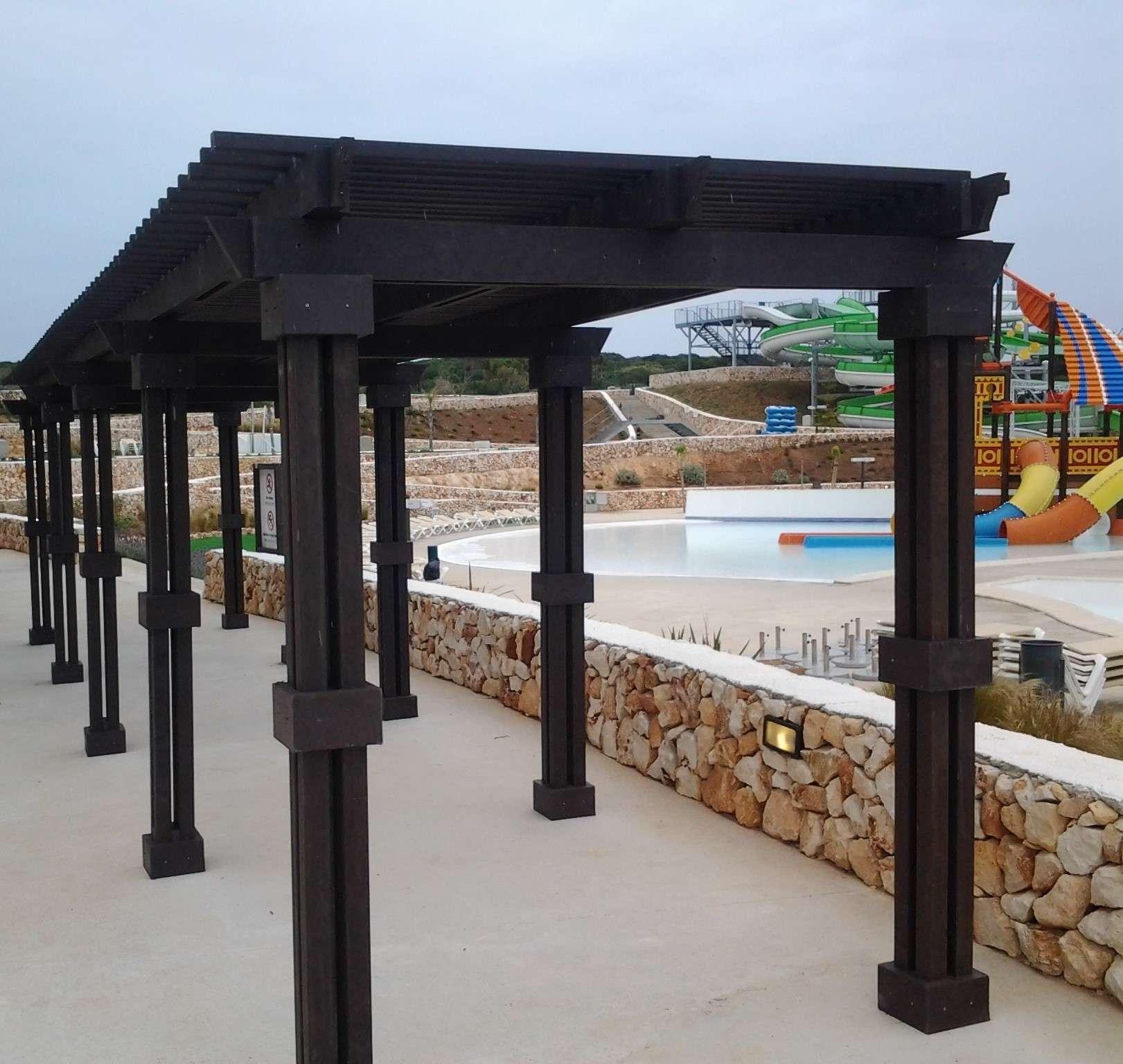

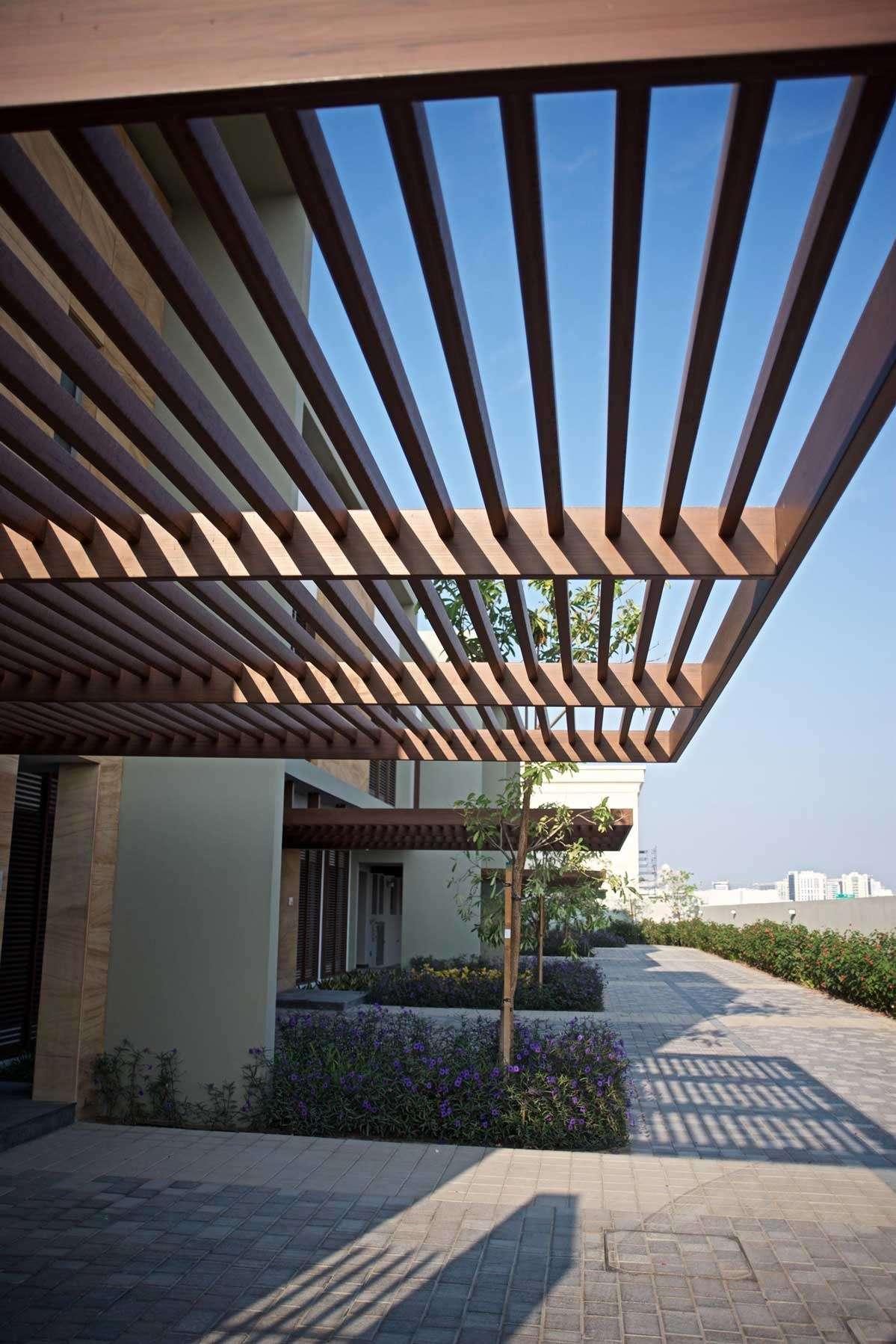

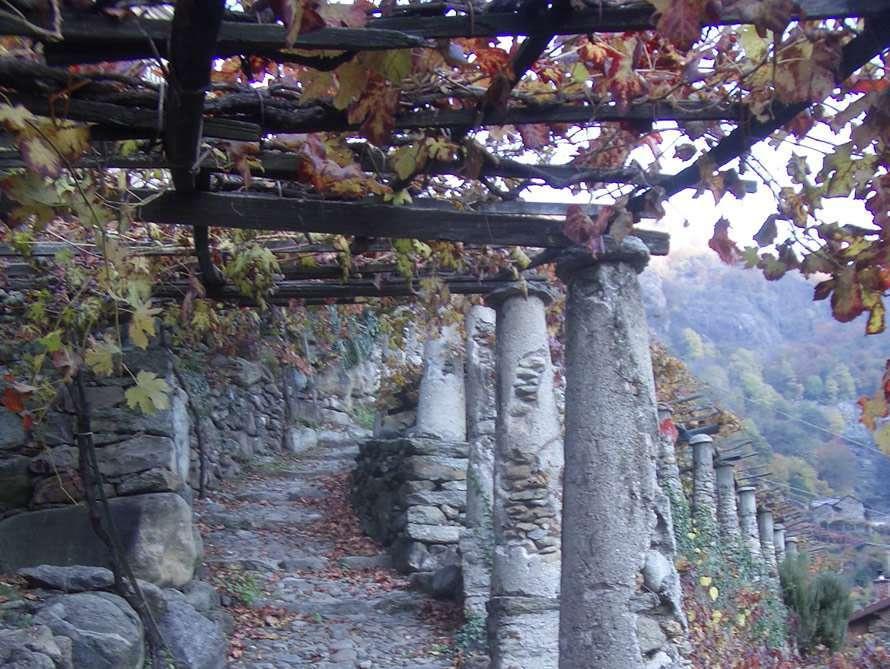

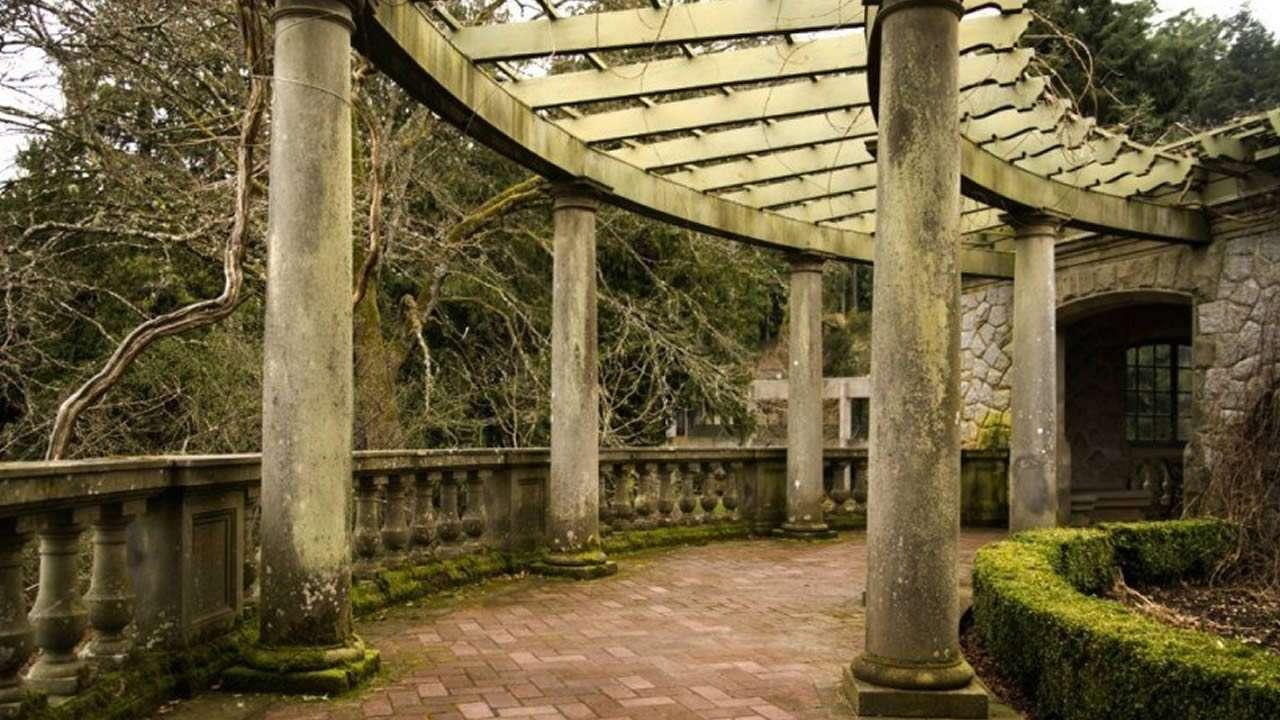

PÉRGOLAS

son?

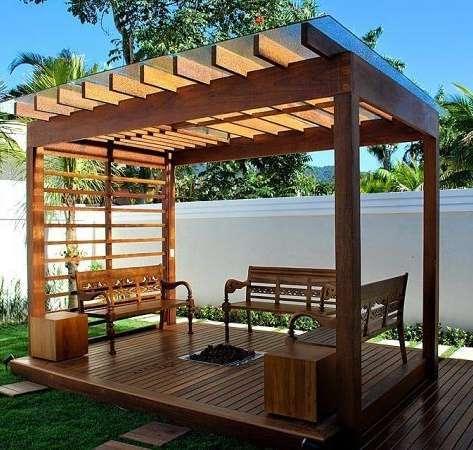

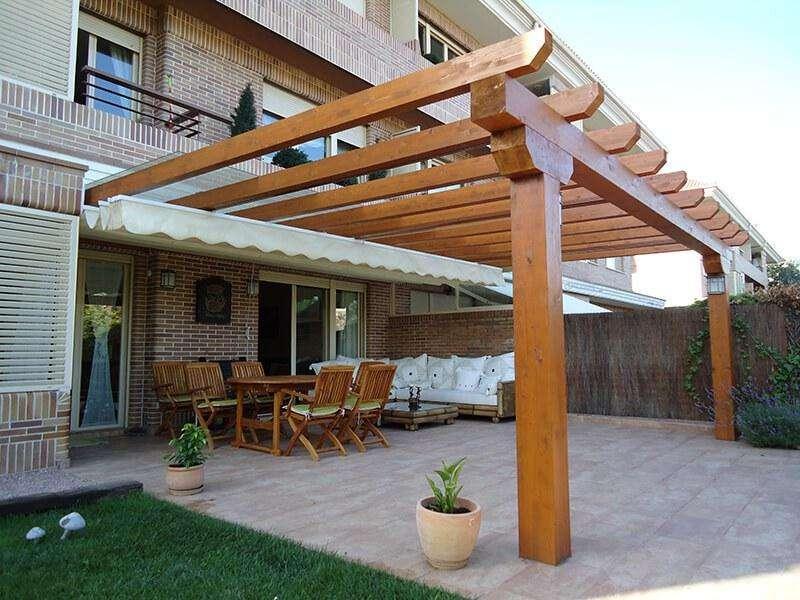

Una pérgola o pergolado es una estructura, normalmente hecha en madera aunque se pueden construir en otros materiales, compuesta por unas columnas sobre las que reposa una estructura reticular de vigas, con el fin original de dar sombra. Estas estructuras son utilizadas desde la época de los griegos y romanos precisamente para este fin.

¿Qué

Principales usos

Normalmente las podemos encontrar en los exteriores de una casa (jardines, terrazas o azoteas) o incluso en plazas y jardines públicos. Por definición las pérgolas tienen el fin de aportar sombra en un espacio abierto, especialmente cuando se permite que plantas trepadoras crezcan a su alrededor y entre las vigas, no es raro encontrarlas en lugares donde tienen un fin exclusivamente decorativo, para formar un pasillo o incluso como medio para separar ambientes. Cuando este tipo de estructuras se colocan a continuación de una edificación y sobre todo se cubren sería más correcto hablar de porche.

¿Cómo están construidas?

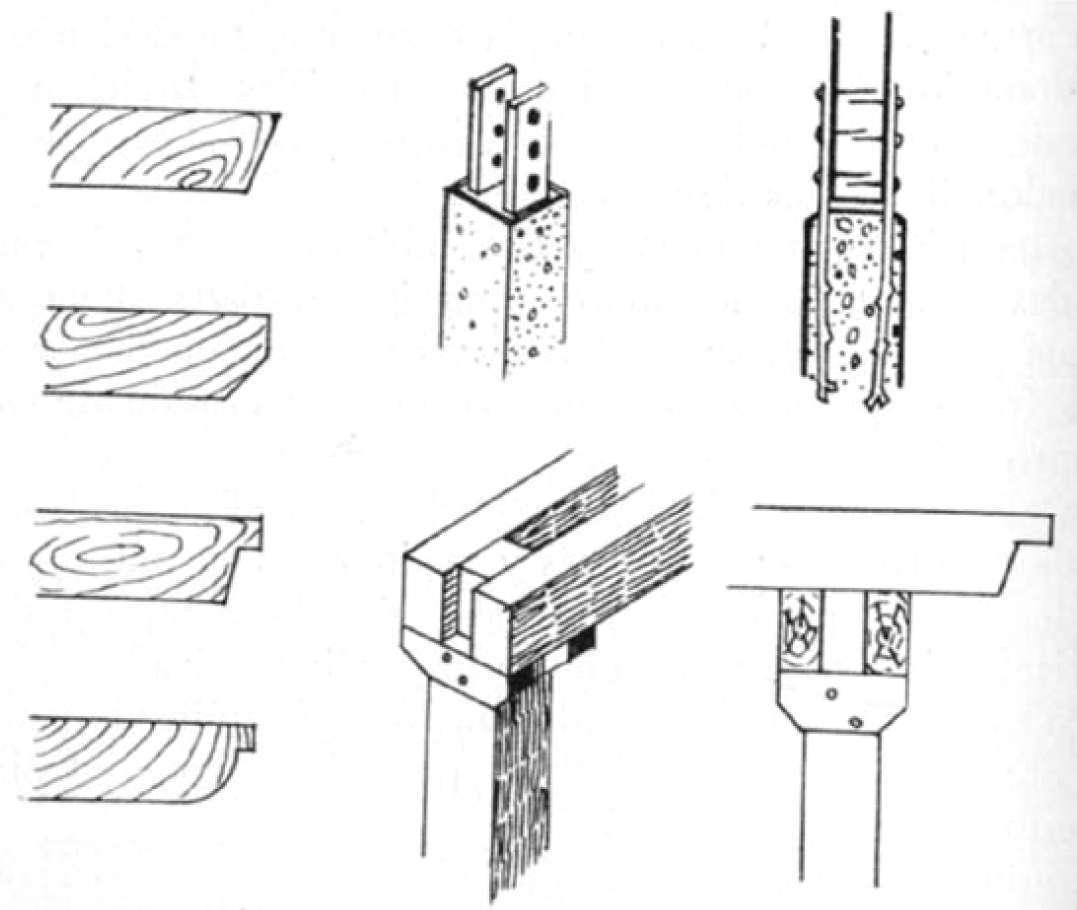

En este caso se mostraran detalles para construir una pérgola de paseo, igualmente se puede aplicar a pérgolas para espacios pequeños Si la pérgola se va a hacer de madera, conviene utilizar maderas duras y sanas, pero pueden emplearse también maderas blandas si se tratan con un buen barniz protector o están tratadas para su uso a la intemperie y en contacto con la humedad. Las más duras son de acacia, pino y aliso, de uso frecuente para la construcción de pérgolas. Para el caso de estas estructuras se emplean pilares de 10 12 x 10 12 cm, o troncos de 10 15 cm de diámetro si se trata de una pérgola rústica, y se entierran hasta una profundidad de 0,7 0,8 m.

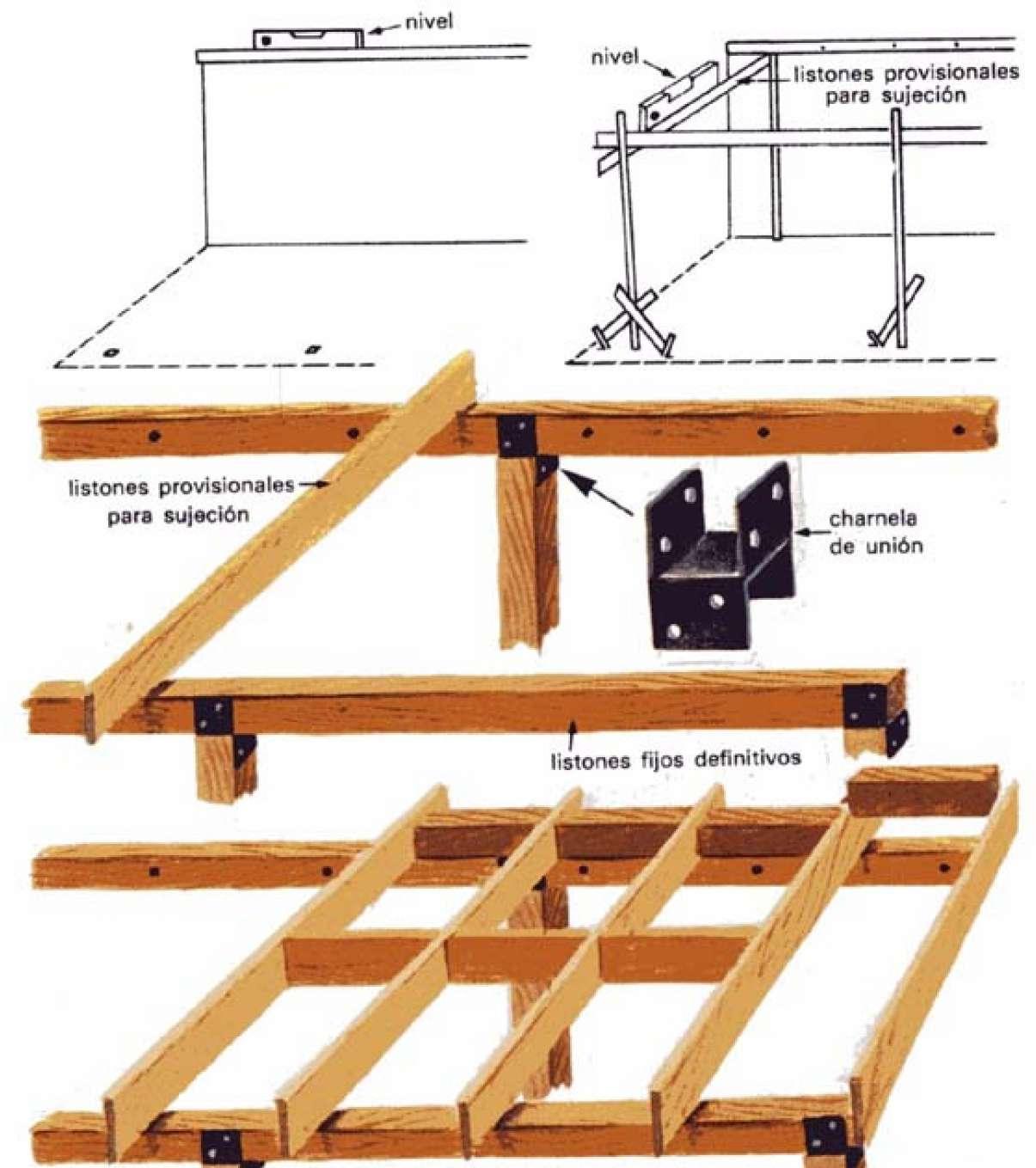

¿Cómo están construidas?

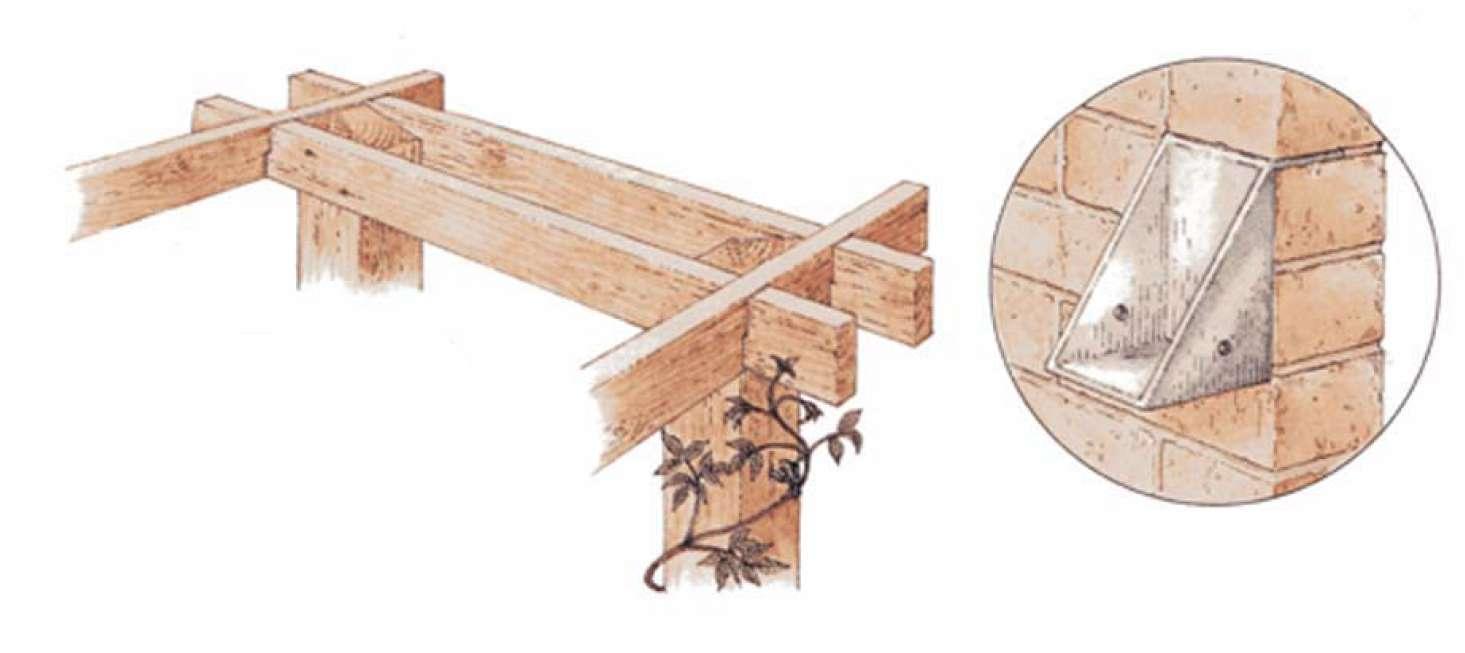

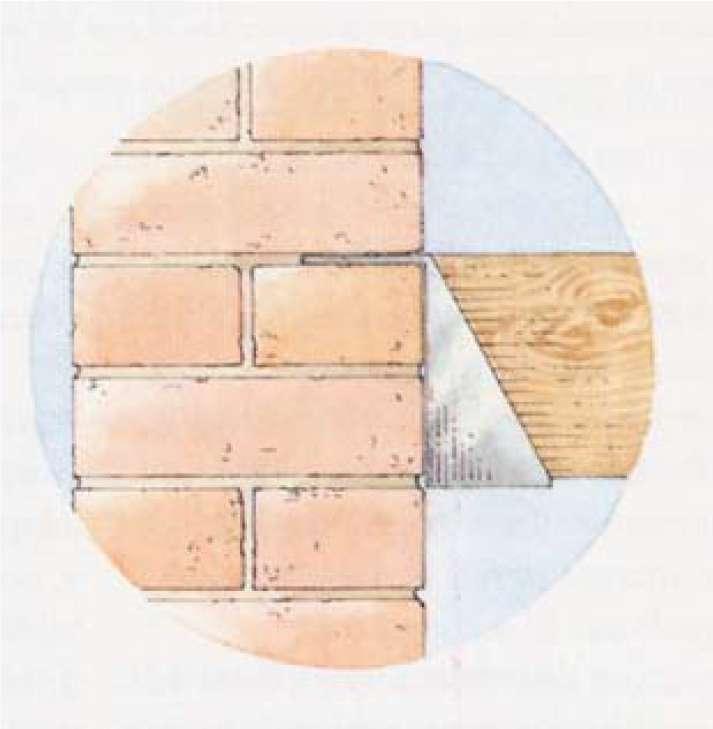

Si va apoyada sobre un muro, las vigas transversales irán dispuestas de forma individual o en pares con una pequeña separación entre sí. En este caso pueden sustentarse sobre una viga horizontal de 10 x 5 cm. apoyada o clavada en el propio muro y descansar a su vez sobre el armazón exterior, que soportará otra viga horizontal con escotaduras cada 0,9 m. coincidentes con otras hechas en la viga horizontal del muro. Las vigas sostendrán a las correas, también de madera, y de 7 x 15 cm. de sección que completarán el entramado separadas 50 cm. entre sí.

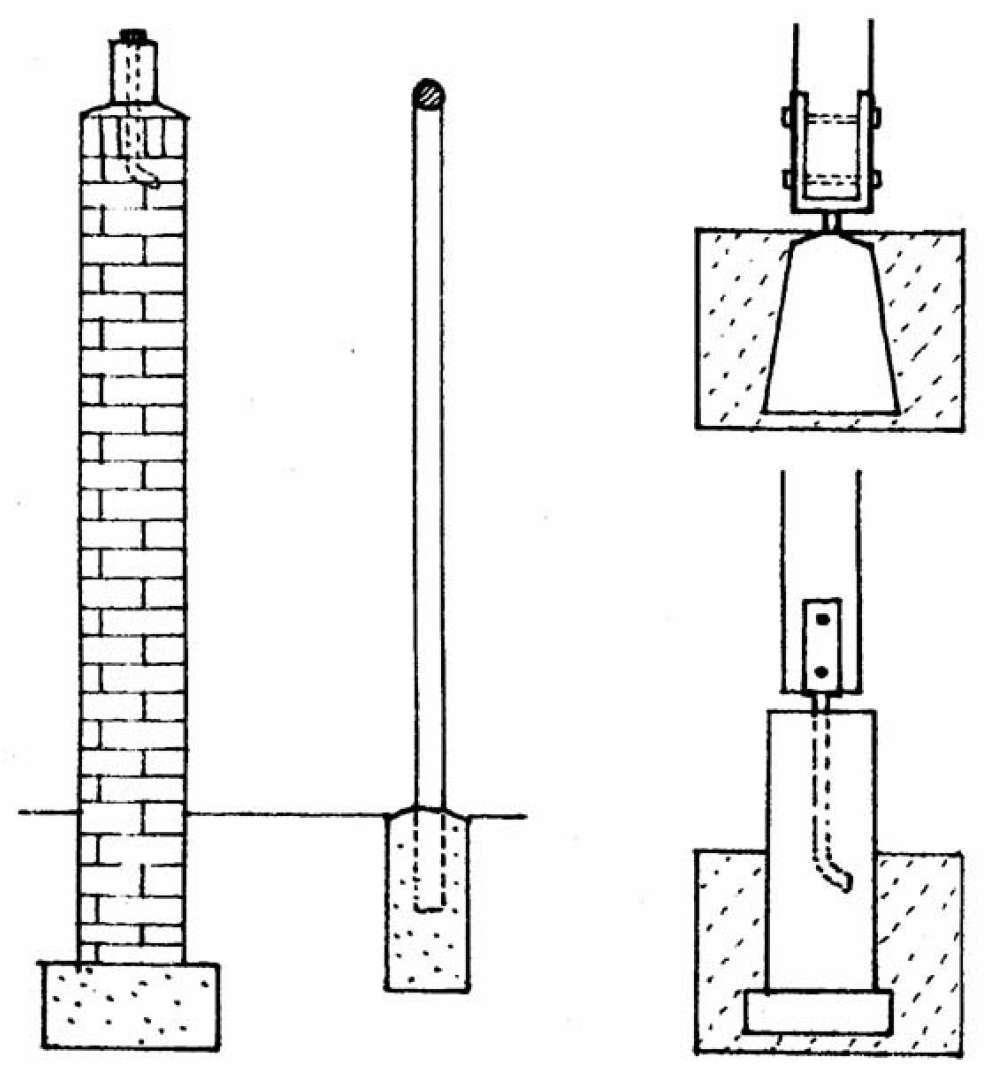

¿Cómo están construidas?

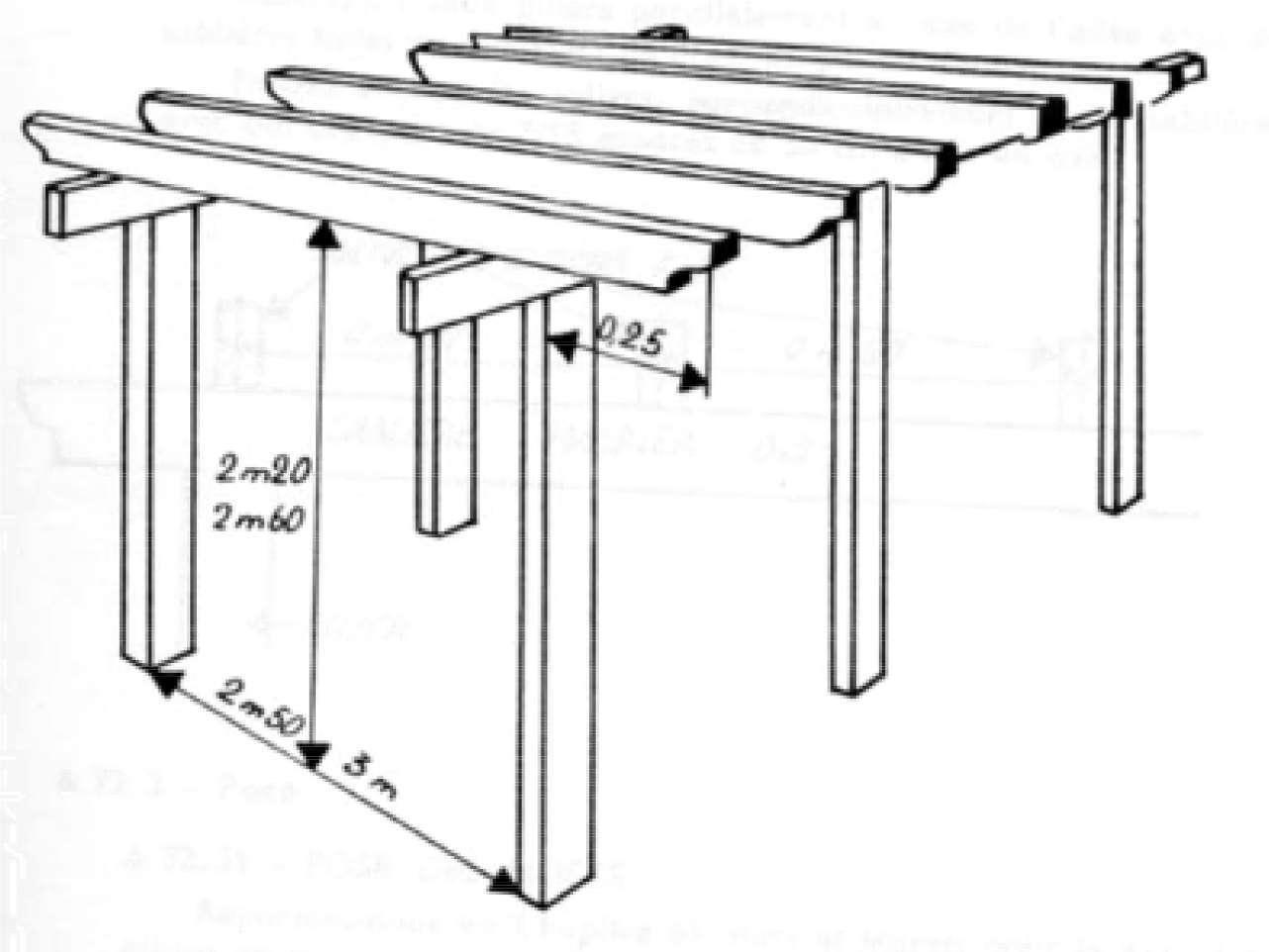

En cuanto a los pilares, la separación aconsejada será de 2,5 - 3 m, con un máximo de 4 m, y su cimentación se realizará mediante zapatas de hormigón de 0,60 m de profundidad a las que se unirán mediante elementos de anclaje metálicos galvanizados. En el caso de pilares de hormigón se utiliza como armadura una varilla que une cimiento y pilar.

Materiales

Estructuras de madera fijas

Las maderas más usadas son ipé, teca, pino o abeto, cedro o cerezo

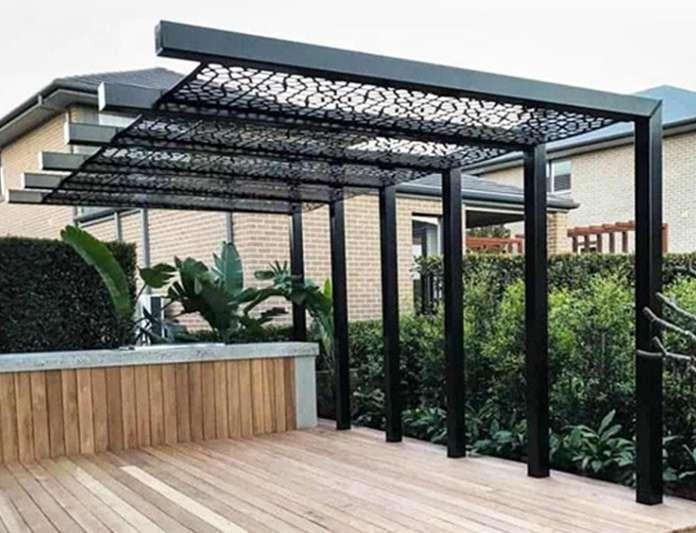

Estructuras de metal

Plástico, no es muy común, pero es barato y menos elegante

Que en una pérgola se utilice la madera y/o el metal no es trivial, deben ser materiales resistentes a las inclemencias del tiempo e intemperie. Por ello se utilizan maderas muy resistentes y tratadas para ello.

Referentes

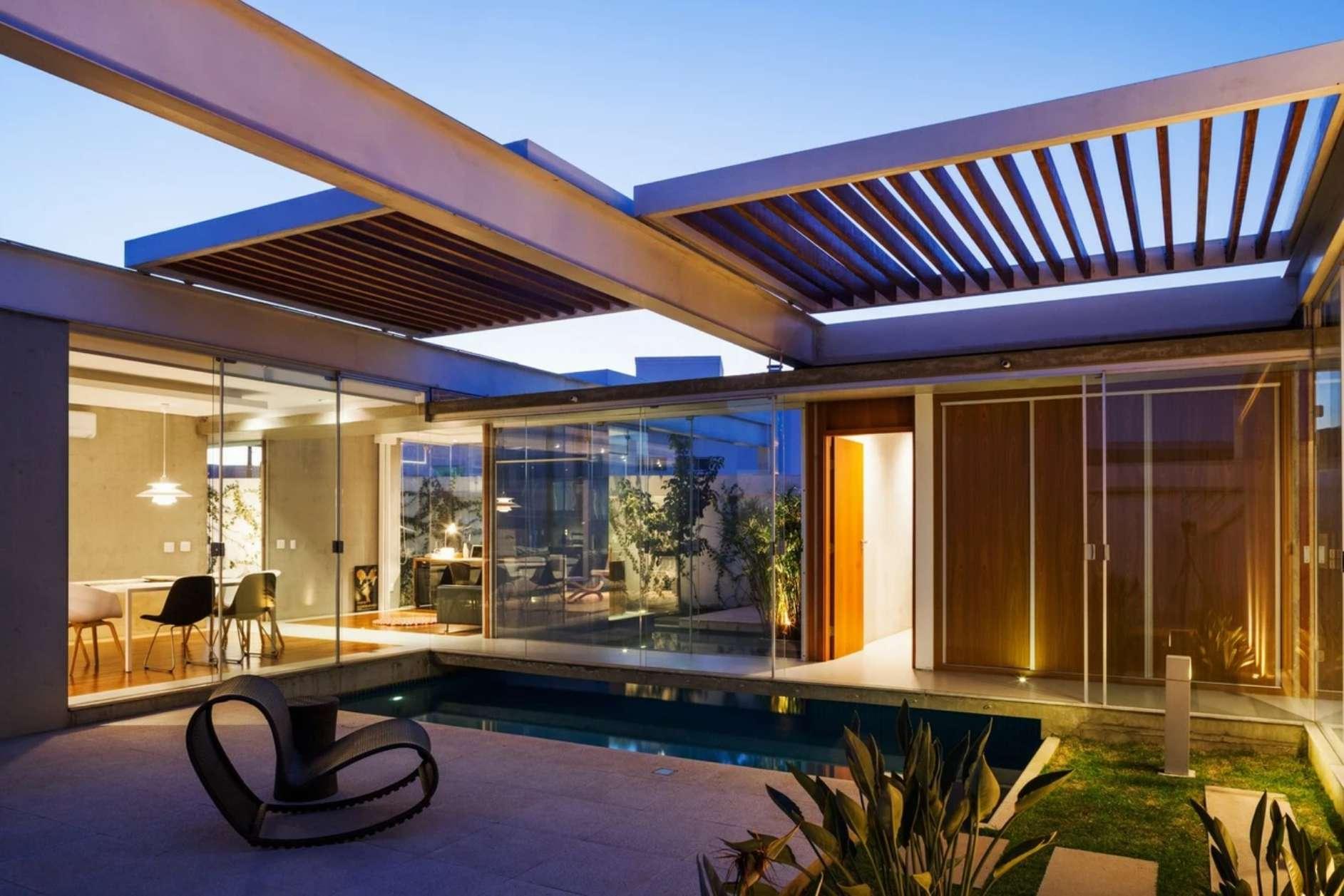

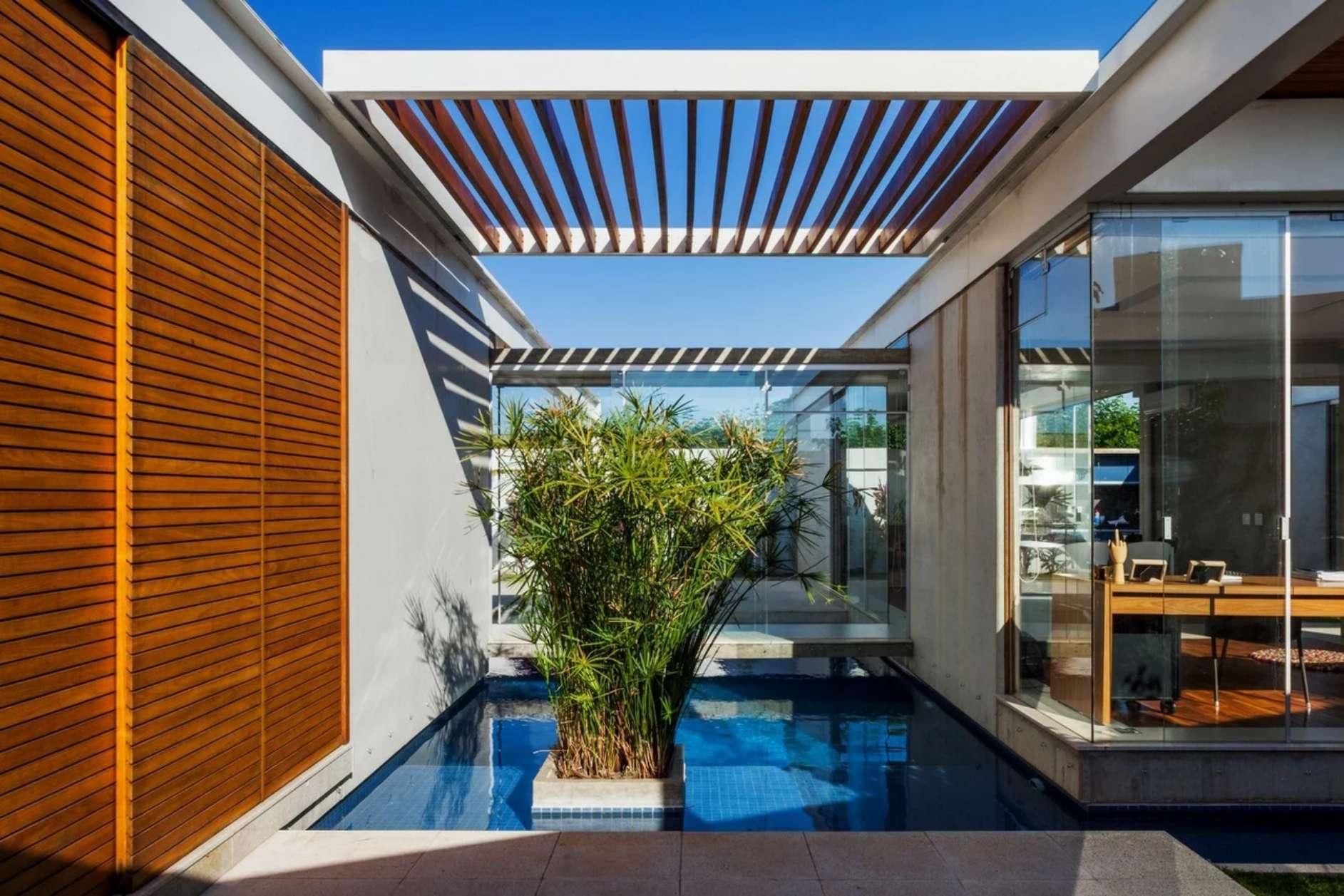

Casa de las Pérgolas Deslizantes / FGMF

Referentes

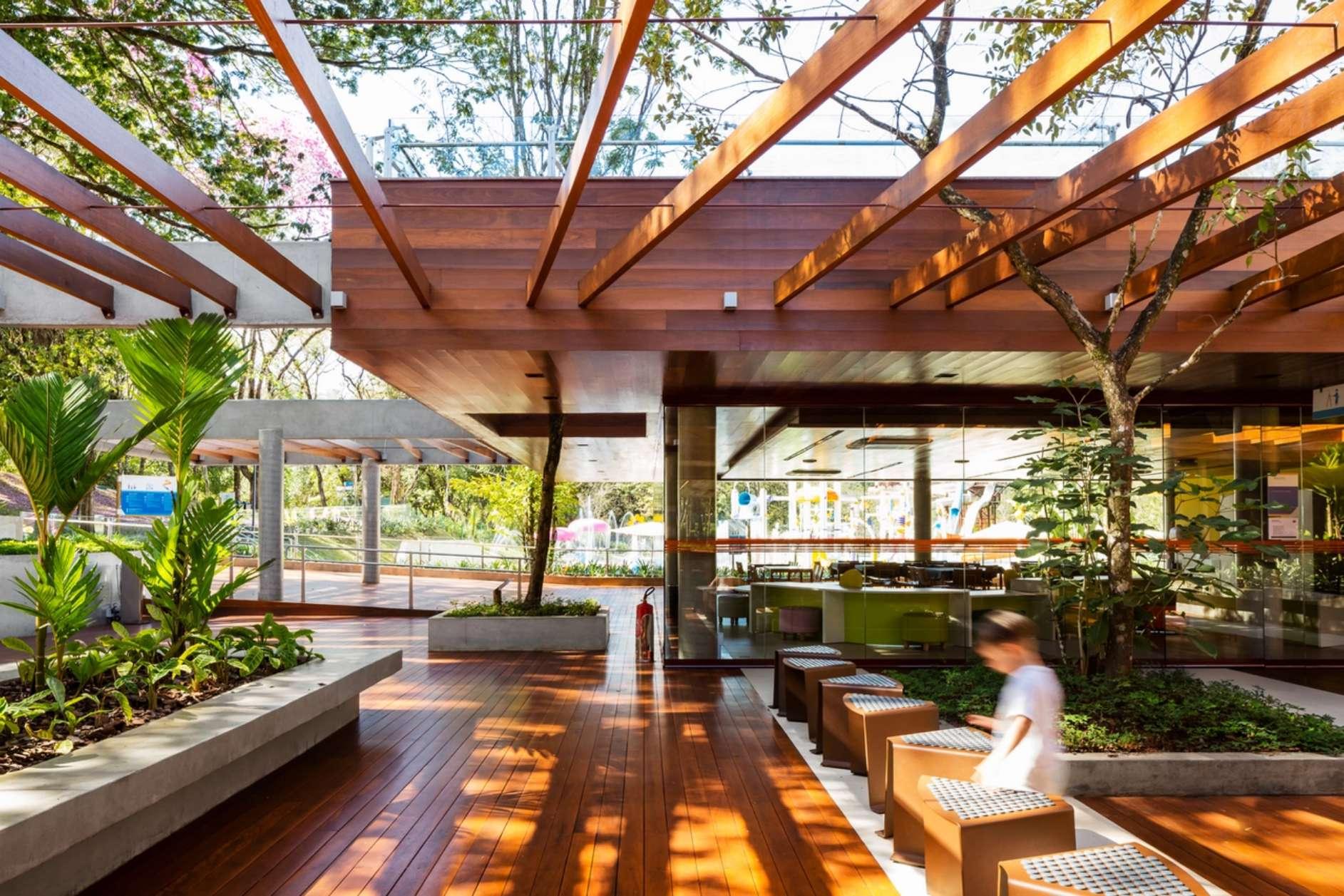

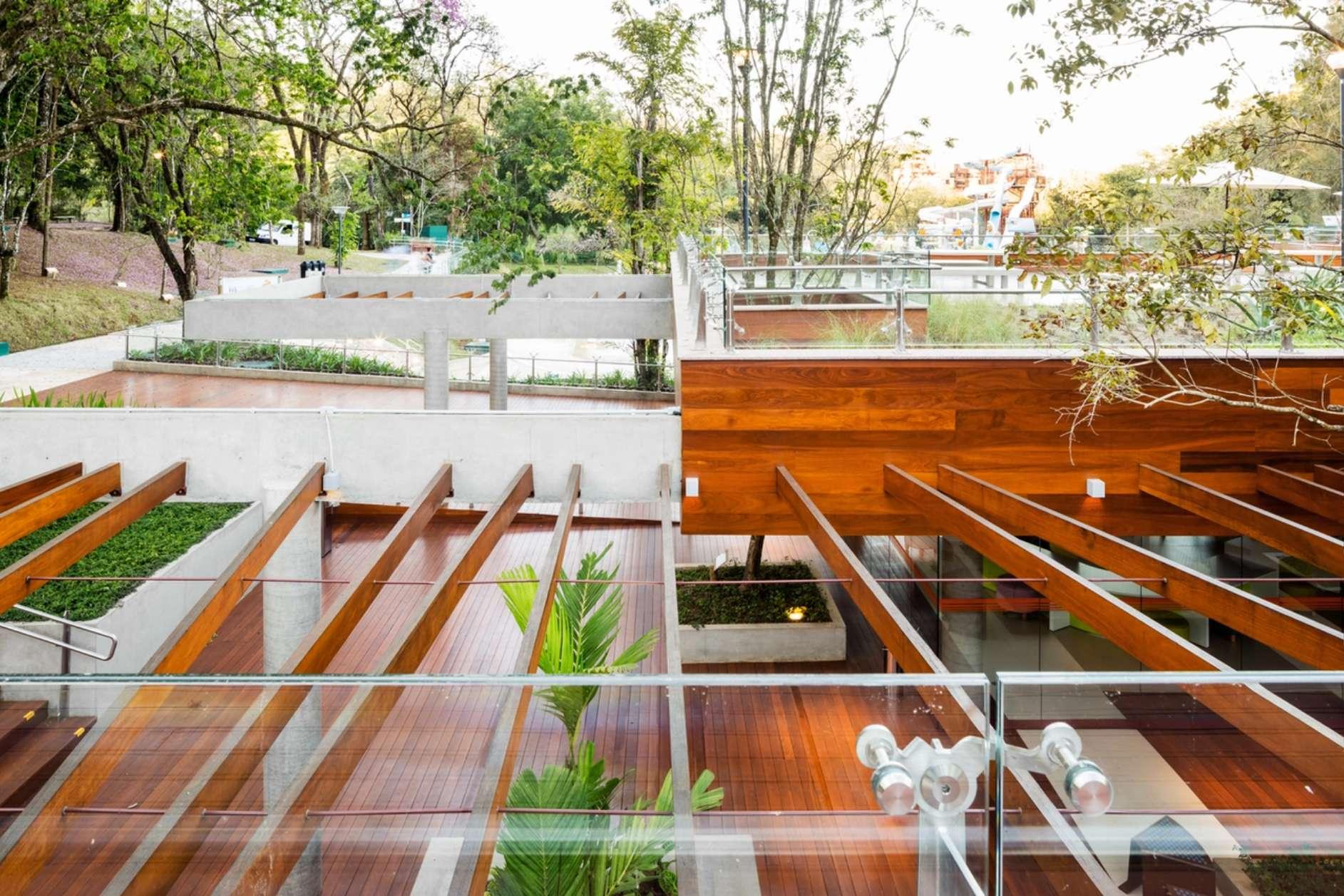

Nueva área de ocio para Grande Hotel / Levisky Arquitetos | Estratégia Urbana

Bibliografía

https://moovemag.com/2022/04/para que sirven las celosias y cuantos tipos hay/#¿Como estan construidas las celosias

https://durmi.com/celosias-para-que-sirven-y-cuantas-clases-hay/

https://www.groncr.com/celosias para que sirven y cuantas clases hay/

https://www.arquitecturaydiseno.es/arquitectura/10-proyectos-que-reinventan-la-celosia 1567

https://maderame.com/que es una pergola definicion usos y materiales/

https://www.canexel.es/blog/pergolas porches las diferencias ventajas/#:~:text=o%20edificios%20comerciales.-,P%C3%A9rgola,techado%20aunque%20puede%20estar%20cubie rto. http://www.altascopas.com/blog/2017/2/27/prgolas

https://ecotoldo.es/historia de la pergola como elemento arquitectonico

https://www.archdaily.cl/cl/760208/casa de las pergolas deslizantes fgmf arquitetos?

ad source=search&ad medium=projects tab

https://www.archdaily.cl/cl/891151/nueva area de ocio para grande hotel levisky arquitetos estrategia urbana?

ad source=search&ad medium=projects tab

Columna de hormigón armado 0.30x0.30mMuro cortina de vidrio

Ventana 1 1.20 x 1.00 m Ventana 2 1.60 x 1.00 m

Antepecho de ladrillo 1,20m

Paneles de madera h=3,20 m Duelas cada 20 cm

Ventana 4 0.60 x 1.00 m

Antepecho/Pasamanos de Acero y Vidrio 0.90m

Viga de hormigón armado 0.50x0.30m

Paneles de madera h=3,20 m Duelas cada 20 cm

Aparejo de ladrillo macizo perforado 0.38x0.9x0.13m

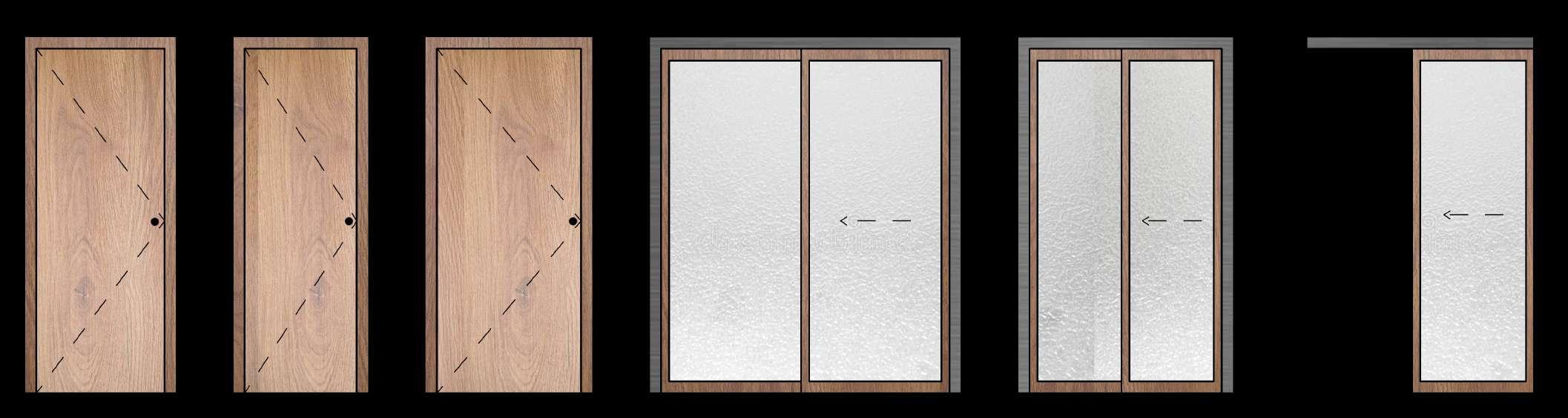

Puerta corrediza 2.15x1.80m

EN T REGA SEGUNDO PARC I AL CASTELLANO S, MOL I N A, SANCHE Z, SALGUERO

Viga de hormigón armado 0.50x0.30m

Muro cortina de vidrio

Columna de hormigón armado 0.30x0.30m

Paneles de madera h=3,20 m Duelas cada 20 cm

Ventana 2 1.60 x 1.00 m

Aparejo de ladrillo macizo perforado 0.38x0.9x0.13m

Perfil de acero L 10x10x1mm

Lamas de madera (pino) 0.05 x 0.20 x 2.40 m

Viga de hormigón 0.50x0.30m

Ventana 2 1.60 x 1.00 m

Aparejo de ladrillo macizo perforado 0.38x0.9x0.13m

EN T REGA SEGUNDO PARC I AL CASTELLANO S, MOL I N A, SANCHE Z, SALGUERO

ENTREGA

Ampliación planta tipo2 1:10

CASTELLANOS

MOLINA , SANCHEZ , SALGUERO

Mampostería de bloque e = 1 cm

Lamas de madera (pino) 0.05 x 0.20 x 2.40 m

Tornillo para hormigón 7.5 mm

Bloque de mampostería 0.40 x 0.20 m Perfil metálico

Vidrio Templado e = 4 mm

Mortero 1:4 e = 4 mm

Bloque de mampostería 0.40 x 0.20 m Tornillo para hormigón 7.5 mm

Lamas de madera (pino) 0.05 x 0.20 x 2.40 m

SEGUNDO PARCIAL

CASTELLANO

SANCHE

Varilla corrugada de acero doblada en L 12mm

Varilla corrugada de acero 12mm Varilla corrugada de acero doblada en L 12mm

Ladrillo macizo perforado 38x9x13 cm

Varilla corrugada de acero 12mm

Ladrillo macizo perforado 38x9x13 cm

Mortero proporción 1:4 e:1cm

Ladrillo macizo perforado 38x9x13 cm

Antepecho aluminio y vidrio h: 90cm

EN T REGA SEGUNDO PARCIAL

S, MOL I N A,

Z, SALGUERO

Varilla corrugada de acero 12mm

Ladrillo macizo perforado 38x9x13 cm

Varandal de aluminio r: 2cm Antepecho vidrio templado e: 1cm

EN T REGA SEGUNDO PARCIAL CASTELLANO S, MOL I N A, SANCHE Z, SALGUERO

Columna de hormigón armado 0.20 x 0.20 m

Losa de hormigón armado e = 0.10 m

Bloques de alivianamiento 0.40 x 0.40 cm

Viga de hormigón armado 0.20 x 0.40 m

Mampostería e = 0.20 m Viga de hormigón armado 0.20 x 0.40 m

Vidrio templado e = 4 mm

Lamas de madera (pino) 0.05 x 0.20 x 2.40 m

EN T REGA SEGUNDO PARC I AL CASTELLANO S, MOL I N A, SANCHE Z, SALGUERO

Muro de ladrillo macizo 0.38x0.9x0.13m

Piso terminado 0.02m

Loseta de compresión 0.05m

Nervio estructural hormigón aramado 0.20x0.10m

Perfil de acero L 10x10x1mm

Viga estructural de hormigón armado 0.50x0.30m

Ventana 2 1.60 x 1.00 m

Lamas de madera (pino) 0.05 x 0.20 x 2.40 m

Muro de ladrillo macizo 0.38x0.9x0.13m

Lamas de madera (pino) 0.05 x 0.20 x 2.40 m

Loseta de compresión 0.05m

Piso terminado 0.02m

Viga estructural de hormigón armado 0.50x0.30m

Ventana 2 1.60 x 1.00 m

Viga de hormigón armado 0.50x0.10m

Ventana 2 1.60 x 1.00 m

EN T REGA SEGUNDO PARC I AL CASTELLANO S, MOL I N A, SANCHE Z, SALGUERO

Jamba Marco, ref. 1823

Vertical de Hoja Cerrado, ref. 1388

Vidrio templado, espesor 4 mm

Vertical de Hoja Cerrado, ref. 1388

Vertical de Hoja Abierta, ref 1573

Jamba Marco, ref. 1823

Ladrillomacizoperforado 38x9x13cmLadrillomacizoperforado 38x9x13cm PerfilMetálico PerfilMetálicoVidriotemplado,e=4mmLadrillomacizoperforado 38x9x13cmLadrillomacizoperforado 38x9x13cm PerfilMetálico PerfilMetálicoVidriotemplado,e=4mmLadrillomacizoperforado 38x9x13cmLadrillomacizoperforado 38x9x13cm PerfilMetálicoPerfilMetálicoPerfilMetálico Vidriotemplado,e=4mmLadrillomacizoperforado 38x9x13cmLadrillomacizoperforado 38x9x13cm PerfilMetálicoPerfilMetálico Vidriotemplado,e=4mm

ENTREGA SEGUNDO PARC I AL CASTELLANO S, MOL I N A, SANCHE Z, SALGUERO Corte - Ventana 1 1:15 Corte - Ventana 2 2 1:15 Corte - Ventana 3 3 1:15 Corte - Ventana 4 4 1:15 Fachada - Ventana 1 1:15 Fachada - Ventana 2 2 1:15 Fachada - Ventana 3 3 1:15 Fachada - Ventana 4 4 1:15

Detalle de Perfiles Metálicos

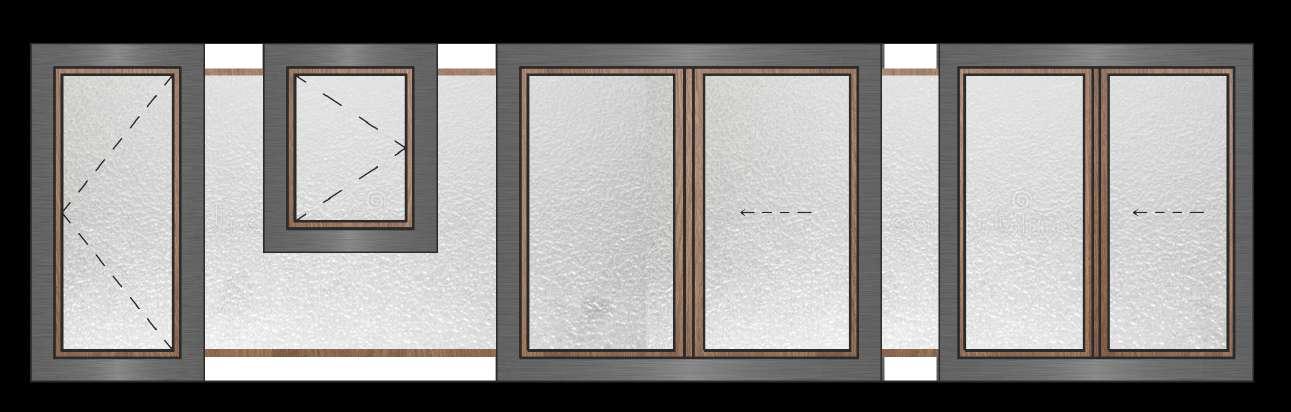

Ventana 1, 1.20 x 1.00 m Ventana 2, 1.60 x 1.00 m Ventana 3, 0.60 x 1.00 m Ventana 4, 0.60 x 0.70 m

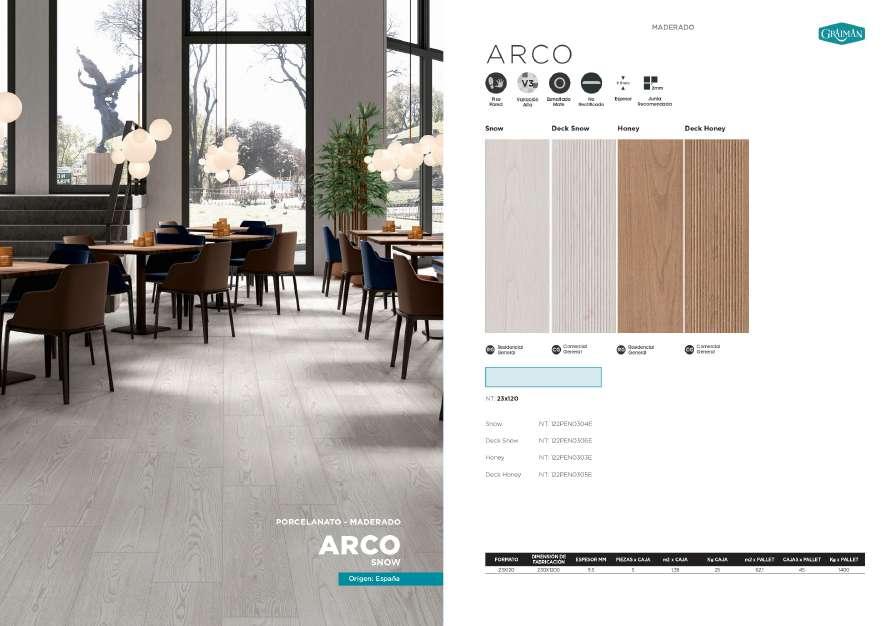

P1 P2 P1 P1 P1 P2 P2 P2 P2 P2 P2 P2 P2 P2 P1 P1 P1 P1 P1 P1 P1 P1 P1P1 P3 V4 V3 V1 V2 V2 V2 P4 V3 V3 P4 P4P4 P4 P4 V3 V3 V2 V1 V3 V4 V4 P4 V2 V4 V4 P2 P5 P6 P5 P5 P5 P4 V4 V4 13 m² GRADAS m² C. MÁQUINAS m² BAÑO DORM. MÁSTER m² C. MÁQUINAS m² BODEGA m² BAÑO 10 m² DORMITORIO 10 m² DORMITORIO 2 m² C. MÁQUINAS 16 m² DORMITORIO MÁSTER m² BAÑO m² BAÑO 13 m² DORMITORIO MÁSTER 2 m² BALCÓN 4 m² BAÑO 2 m² C. MÁQUINAS 1 m² C. MÁQUINAS 13 m² DORMITORIO 5 m² BAÑO 14 m² DORMITORIO MÁSTER 4 m² BAÑO DORM. MÁSTER 4 m² BAÑO DORM. MÁSTER 16 m² DORMITORIO MÁSTER 14 m² DORMITORIO MÁSTER 15 m² DORMITORIO 1 m² BAÑO DORM. MÁSTER 25 m² PASILLO COMUNAL 3 m² PASILLO 2 m² PASILLO9 m² SALA DE ESTAR m² SALA 7 m² COCINA 12 m² COMEDOR m² ESTUDIO 2 m² PASILLO 11 m² COCINA m² SALA Y COMEDOR m² SALA m² PASILLO m² COMEDOR 9 m² COCINA 7 m² COCINA 5 m² PASILLO 4 m² BAÑO DORM. MÁSTER 19 m² SALA COMEDOR 5 m² BALCÓN m² COCINA m² PASILLO 22 m² SALA Y COMEDOR m² BALCÓN 1 50 PLANTA ALTA TIPO CUADRO DE ACABADOS DEPARTA MENTO ESPACIO ACABADO DE PISO ACABADO DE PARED ACABADO DE TUMBADO GRADAS CERÁMICA MADERADO ÁLAMO BLANCO ESTUCO PINTURA COLOR BAJO CERO (NE271-T) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) PASILLO COMUNAL CERÁMICA MADERADO ÁLAMO BLANCO ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 1 C. MÁQUINAS PORCELANATO CEMENTADO KADENCE BLANCO ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 1 BODEGA PORCELANATO CEMENTADO KADENCE BLANCO ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 1 DORMITORIO 1 CERÁMICA MADERADO CEDAR CARAMEL ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 1 BAÑO PORCELANATO PIEDRA PIEDRA CUARCITA PORCELANATO PIEDRA PIEDRA CUARCITA ESTUCO PINTURA COLOR BAJO LA LUNA (NE298-D) 1 DORMITORIO MÁSTER CERÁMICA MADERADO PALIO MAPLE CERÁMICA MADERADO PALIO MAPLE ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 1 BAÑO DORM. MÁSTER PORCELANATO PIEDRA BLACKSTONE PORCELANATO PIEDRA BLACKSTONE ESTUCO PINTURA COLOR PAISAJE NOCTURO (NE287-A) 1 PASILLO 2 CERÁMICA MADERADO REDWOOD CIPRÉS GRIS ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 1 PASILLO 1 CERÁMICA MADERADO REDWOOD CIPRÉS GRIS ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 1 SALA DE ESTAR CERÁMICA MADERADO REDWOOD CIPRÉS GRIS CERÁMICA MADERADO REDWOOD CIPRÉS GRIS ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 1 SALA CERÁMICA MADERADO REDWOOD CIPRÉS GRIS ESTUCO PINTURA COLOR BAJO CERO (NE271-T) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 1 COCINA PORCELANATO CEMENTADO KADENCE BLANCO PORCELANATO PIEDRA BEHOBIA BLANCO ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 1 COMEDOR CERÁMICA MADERADO ARCO SNOW CERÁMICA MADERADO ARCO SNOW ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 2 C. MÁQUINAS PORCELANATO CEMENTADO BASIC MARFIL PORCELANATO CEMENTADO BASIC MARFIL ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 2 BAÑO DORM. MÁSTER PORCELANATO CEMENTADO CEMENTI GRIS PORCELANATO CEMENTADO CEMENTI GRIS ESTUCO PINTURA COLOR CALLEJÓN URBANO (NE284-D) 2 BAÑO PORCELANATO CEMENTADO GLOCAL CLEAR PORCELANATO CEMENTADO GLOCAL CLEAR ESTUCO PINTURA COLOR BAJO LAGUNA (NE225-P) 2 DORMITORIO MÁSTER CERÁMICA MADERADO PALIO MAPLE CERÁMICA MADERADO PALIO MAPLE ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 2 ESTUDIO CERÁMICA MADERADO ARCO SNOW ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 2 PASILLO CERÁMICA MADERADO ARCO SNOW CERÁMICA MADERADO ARCO SNOW ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 2 COCINA PORCELANATO CEMENTADO BASIC MARFIL PORCELANATO CEMENTADO BASIC MARFIL ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 2 SALA Y COMEDOR CERÁMICA MADERADO ARCO SNOW ESTUCO PINTURA CASTILLO EN EL AIRE (NE267-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 3 DORMITORIO 1 CERÁMICA MADERADO CEDAR CARAMEL ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 3 BAÑO PORCELANATO CEMENTADO GLOCAL CLEAR PORCELANATO CEMENTADO GLOCAL CLEAR ESTUCO PINTURA COLOR BAJO LAGUNA (NE225-P) 3 C. MÁQUINAS PORCELANATO CEMENTADO BASIC MARFIL ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 3 BAÑO DORM. MÁSTER PORCELANATO PIEDRA BLACKSTONE PORCELANATO PIEDRA BLACKSTONE ESTUCO PINTURA COLOR PAISAJE NOCTURO (NE287-A) 3 DORMITORIO MÁSTER CERÁMICA MADERADO PALIO MAPLE CERÁMICA MADERADO PALIO MAPLE ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 3 SALA CERÁMICA MADERADO REDWOOD CIPRÉS GRIS ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 3 PASILLO CERÁMICA MADERADO REDWOOD CIPRÉS GRIS ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 3 COMEDOR CERÁMICA MADERADO REDWOOD CIPRÉS GRIS CERÁMICA MADERADO REDWOOD CIPRÉS GRIS ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 3 COCINA PORCELANATO CEMENTADO BASIC MARFIL PORCELANATO CEMENTADO BASIC MARFIL ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 4 BAÑO PORCELANATO CEMENTADO CEMENTI GRIS PORCELANATO CEMENTADO CEMENTI GRIS ESTUCO PINTURA COLOR CALLEJÓN URBANO (NE284-D) 4 C. MÁQUINAS PORCELANATO CEMENTADO BASIC MARFIL ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 4 DORMITORIO MÁSTER CERÁMICA MADERADO PALIO MAPLE CERÁMICA MADERADO PALIO MAPLE ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 4 DORMITORIO 1 CERÁMICA MADERADO CEDAR CARAMEL ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 4 COCINA PORCELANATO CEMENTADO BASIC MARFIL PORCELANATO PIEDRA BEHOBIA BLANCO ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 4 PASILLO CERÁMICA MADERADO ARCO SNOW ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 4 BAÑO DORM. MÁSTER PORCELANATO PIEDRA PIEDRA CUARCITA PORCELANATO PIEDRA PIEDRA CUARCITA ESTUCO PINTURA COLOR BAJO LA LUNA (NE298-D) 4 SALA Y COMEDOR CERÁMICA MADERADO ARCO SNOW CERÁMICA MADERADO ARCO SNOW ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 4 BALCÓN CERÁMICA MADERADO ARCO SNOW ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 5 DORMITORIO 1 CERÁMICA MADERADO CEDAR CARAMEL ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 5 C. MÁQUINAS PORCELANATO CEMENTADO KADENCE BLANCO ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 5 DORMITORIO MÁSTER CERÁMICA MADERADO PALIO MAPLE CERÁMICA MADERADO PALIO MAPLE ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 5 BAÑO PORCELANATO CEMENTADO GLOCAL CLEAR PORCELANATO CEMENTADO GLOCAL CLEAR ESTUCO PINTURA COLOR BAJO LAGUNA (NE225-P) 5 BALCÓN CERÁMICA MADERADO PALIO MAPLE ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 5 BAÑO DORM. MÁSTER PORCELANATO PIEDRA BLACKSTONE PORCELANATO PIEDRA BLACKSTONE ESTUCO PINTURA COLOR PAISAJE NOCTURO (NE287-A) 5 COCINA PORCELANATO CEMENTADO KADENCE BLANCO PORCELANATO PIEDRA BEHOBIA BLANCO ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 5 PASILLO CERÁMICA MADERADO ARCO SNOW ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 5 SALA Y COMEDOR CERÁMICA MADERADO ARCO SNOW CERÁMICA MADERADO ARCO SNOW ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) 5 BALCÓN CERÁMICA MADERADO ARCO SNOW ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) ESTUCO PINTURA COLOR CAMINATA EN INVIERNO (OW055-P) PUERTAS TIPO ANCHO ALTURA MATERIAL COLOR ESPECIFICACIÓN UBICACIÓN P1 P1 0.80 2.15 MADERA TIPO PIVOTANTE INGRESO, DORMITORIO P2 P2 0.70 2.15 MADERA TIPO PIVOTANTE BAÑO P3 P3 0.90 2.15 MADERA TIPO PIVOTANTE GRADAS COMUNALES P4 P4 1.80 2.15 ALUMINIO, MADERA Y VIDRIO ALUMINIO NEGRO TIPO CORREDIZO BALCONES P5 P5 1.20 2.15 ALUMINIO, MADERA Y VIDRIO ALUMINIO NEGRO TIPO CORREDIZO CUARTO DE MÁQUINAS P6 0.90 2.15 ALUMINIO, MADERA Y VIDRIO ALUMINIO NEGRO TIPO CORREDIZO BOGEGAS VENTANAS TIPO ANCHO ALTO MATERIAL COLOR ESPECIFICAC IÓN UBICACIÓN V1 V1 0.60 1.30 ALUMINIO Y VIDRIO NEGRO TIPO FIJO DORMITORIO V2 V2 0.60 0.75 ALUMINIO Y VIDRIO NEGRO TIPO FIJO BAÑO V3 V3 1.50 1.30 ALUMINIO Y VIDRIO NEGRO TIPO CORREDIZO DORMITORIO, SALA, COMEDOR V4 V4 1.20 1.30 ALUMINIO Y VIDRIO NEGRO TIPO CORREDIZO DORMITORIO, SALA, COMEDOR COLORES

P1 P2 P1 P1 P1 P2 P2 P2 P2 P2 P2 P2 P2 P2 P1 P1 P1 P1 P1 P1 P1 P1 P1P1 P3 V4 V3 V1 V2 V2 V2 P4 V3 V3 P4 P4P4 P4 P4 V3 V3 V2 V1 V3 V4 V4 P4 V2 V4 V4 P2 P5 P6 P5 P5 P5 P4 V4 V4 13 m² GRADAS 2 m² C. MÁQUINAS 3 m² BAÑO DORM. MÁSTER 2 m² C. MÁQUINAS 2 m² BODEGA 3 m² BAÑO 10 m² DORMITORIO 1 10 m² DORMITORIO 1 2 m² C. MÁQUINAS 16 m² DORMITORIO MÁSTER 4 m² BAÑO 4 m² BAÑO 13 m² DORMITORIO MÁSTER 2 m² BALCÓN 4 m² BAÑO 2 m² C. MÁQUINAS 1 m² C. MÁQUINAS 13 m² DORMITORIO 1 5 m² BAÑO 14 m² DORMITORIO MÁSTER 4 m² BAÑO DORM. MÁSTER 4 m² BAÑO DORM. MÁSTER 16 m² DORMITORIO MÁSTER 14 m² DORMITORIO MÁSTER 15 m² DORMITORIO 1 3 m² BAÑO DORM. MÁSTER 25 m² PASILLO COMUNAL 3 m² PASILLO 2 2 m² PASILLO 19 m² SALA DE ESTAR 9 m² SALA 7 m² COCINA 12 m² COMEDOR 2 m² ESTUDIO 2 m² PASILLO 11 m² COCINA 9 m² SALA Y COMEDOR 7 m² SALA 4 m² PASILLO 7 m² COMEDOR 9 m² COCINA 7 m² COCINA 5 m² PASILLO 4 m² BAÑO DORM. MÁSTER 19 m² SALA Y COMEDOR 5 m² BALCÓN 7 m² COCINA 3 m² PASILLO 22 m² SALA Y COMEDOR 3 m² BALCÓN 2 1 50 PLANTA ALTA TIPO PUERTAS TIPO ANCHO ALTURA MATERIAL COLOR ESPECIFICACIÓN UBICACIÓN P1 P1 0.80 2.15 MADERA IMPLANTACIÓN GUÍA COCINA 1:50 n+- 0,00m n+ 0,90m n+ 2,20m n+ 1,50m n+- 0,00m n+ 0,90m n+ 2,20m n+ 1,50m n+- 0,00m n+ 0,90m n+ 2,20m n+ 1,50m n+- 0,00m n+ 0,90m n+ 2,20m n+ 1,50m PLANTA COCINA 1:50 INGRESO, DORMITORIO P2 P2 0.70 2.15 MADERA TIPO PIVOTANTE BAÑO P3 P3 0.90 2.15 MADERA TIPO PIVOTANTE GRADAS COMUNALES P4 P4 1.80 2.15 ALUMINIO, MADERA Y VIDRIO ALUMINIO NEGRO TIPO CORREDIZO BALCONES P5 P5 1.20 2.15 ALUMINIO, MADERA Y VIDRIO ALUMINIO NEGRO TIPO CORREDIZO CUARTO DE MÁQUINAS P6 0.90 2.15 ALUMINIO, MADERA Y VIDRIO PUERTAS MELANÍMICAS de EDIMCA MATERIAL DE ACABADO DE LOS MUEBLES DE COCINA CON MDF FIBRAPLAC ULTRAMTE COLOR TITANIO DE EDIMCA MATERIAL DE ACABADO DE MESONES Y DESAYUNADOR DE COCINA CON PORCELANATO BÁSICO-BASIC NIEVE DE GRAIMAN ALUMINIO NEGRO TIPO CORREDIZO BOGEGAS 1 2 3 4 5 1 2 43 5 6 7 8 1 1 1 2 3 4 5 6 72 43 5 6 7 8 9 9 10 3 7 8 9 10 10 11 12 13 14 15 12 109 11 13121413 15 1 simbología 2 3 4 5 desayunador, mesón 0,60m (trabajo) + 0,30m (desayunador) lavaplatos 0,60x0,70m cocina de inducción 0,60x0,60m (4 estufas) horno y microhondas sobre mueble, incrustado en la pared refrigerador 1,70m 1 simbología 2 3 4 5 6 7 8 mesón 0,60m (trabajo) + 0,30m (desayunador) módulo inferior 0,60m de 3 cajones lavaplatos 0,60x0,70m módulo inferior 0,70m de 1 puerta módulo inferior 0,45m de 1 puerta módulo inferior esquinero 1 puerta de 0,30m cocina de inducción 0,60mx0,60m extractor de humos y olores 1 simbología 2 3 4 5 6 7 8 extractor de humos y olores cocina de inducción 0,60x0,60m mesón de trabajo módulo inferior esquinero 1 puerta de 0,30m módulo inferior 0,60m de 5 cajones módulo 2,20m con 1 puerta inferior módulo 2,20m con 1 puerta superior horno microhondas refrigerador 1,70m módulo superior de vidrio 0,60m módulo superior esquinero con puerta de 0,30m módulo superior 0,30m de 1 puerta módulo superior 0,30m de 1 puerta módulo superior 0,30m de 1 puerta 9 10 11 12 13 1 simbología 2 3 4 5 6 7 8 taburete de madera desayunador 0,30m lavaplatos 0,60x0,70m mesón cocina de inducción 0,60x0,60m módulo inferior 0,60m de 3 cajones refrigerador 1,70m módulo superior esquinero con puerta de 0,30m módulo superior 0,30m de 1 puerta extractor de humos y olores módulo superior 0,30m de 1 puerta módulo superior esquinero con puerta de 0,30m módulo superior de vidrio 0,60m 10 12 13 14 15 1 simbología 3 7 8 9 taburete de madera mesón de trabajo horno microhondas refrigerador 1,70m módulo 2,20m con 1 puerta superior módulo superior de vidrio 0,60m módulo superior 0,30m de 1 puerta módulo superior 0,30m de 1 puerta módulo superior 0,30m de 1 puerta

0.90 0.50 0.54 0.81 0.39 0.66 1.05 0.24 0.41 0.39 0.51 0.13 0.15 0.93 0.38 0.63 0.90 0.50 0.54 0.18 0.10 0.17 1 5 2 3 4 5 11 10 6 12 9 7 8 1 5 3 2 4 Pared A Pared A Pared C Pared D

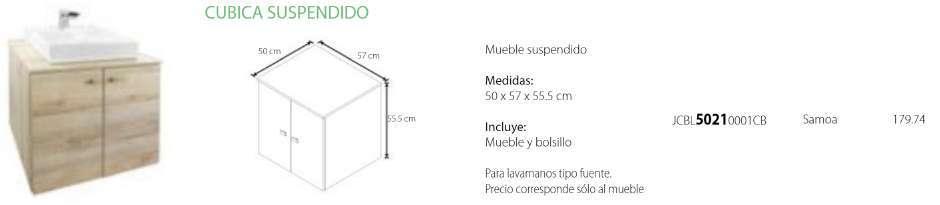

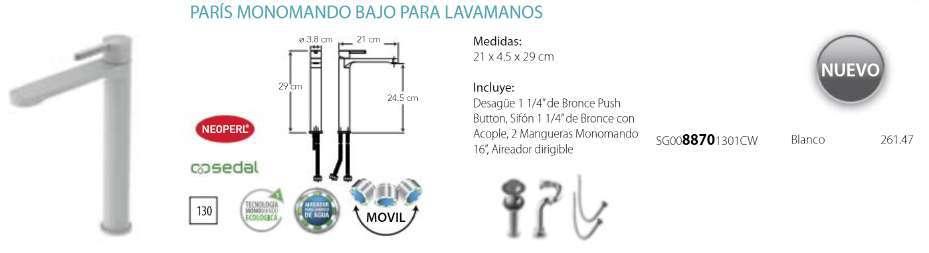

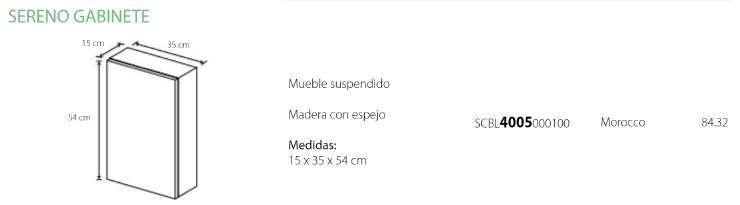

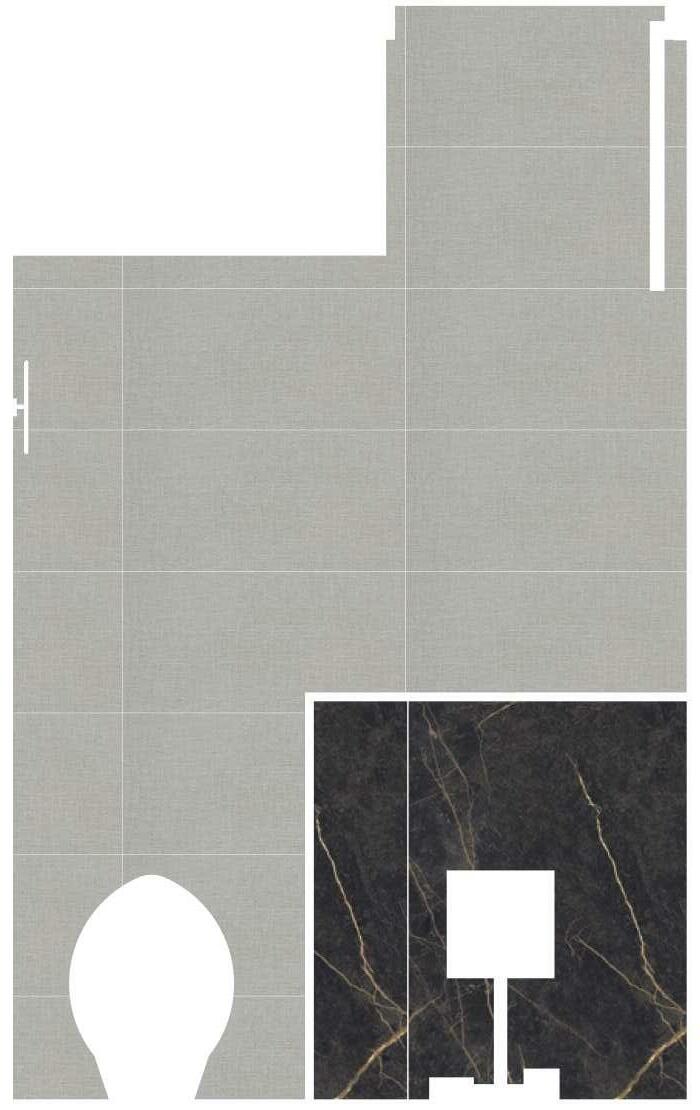

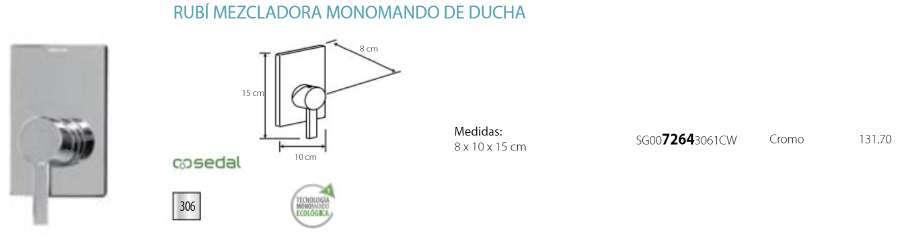

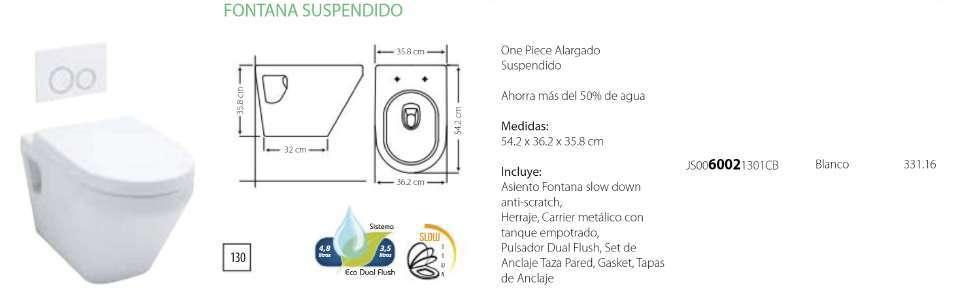

mueble suspendido (sereno), madera (pino) con espejo parís monomando bajo para lavabos, 21x4.5x29cm lavamanos “fontana”, 40x69.5x13.5 cm mueble suspendido (cúbica), 50x57x55.5cm porcelanato textil linen, color ivory, 30x60cm vidrio templado, e=10mm, 85x210cm regadera de mano “bela ducha teléfono”, Φ8.7, 22.3x170cm rubí mezcladora monomando de ducha, 8x10x15cm porcelanato marmoleado epoque, color black, 60x120cm inodoro “fontana” suspendido, 54.2x36.2x35.8cm aro toallero “scarlet”, color cromo

1 1 simbología a d c b 2 3 4 5 6 7 8 9 10 11 2 3 4 11 5 10 12 8 7 9 6 Planta

TEXTIL PORCELANATO TEXTIL LINEN FOG LINEN Fog NT: 68EN1840E RC: 68ER1840E RC: 68ER1841E Charcoal NT: 68EN1842E RC: 68ER1842E Silver NT: 68EN1843E RC: 68ER1843E Ivory NT: 68EN1844E RC: 68ER1844E FORMATO DIMENSIÓN DE FABRICACIÓN ESPESOR MM PIEZAS CAJA m2 CAJA Kg CAJA m2 PALLET CAJAS PALLET Kg PALLET NT: 30X60 RC: 29X59 NT: 30X60 RC: 29X59 Espeso Ivory Fog CharcoalNatural Silver Pare Mínima V1 Comercia Comercia Comercia Comercia Comercia MARMOLEADO EPOQUE WHITE PORCELANATO MARMOLEADO EPOQUE White RC: 126PER0209E Black RC: 126PER0208E RC: 60X120 DIMENSIÓN DE Kg CAJA Kg PALLET White Black Moderada V2 Origen: Italia
