II. SUMILLA

Asignatura teórico-práctica que tiene por objeto que el estudiante articule a través de ejercicios proyectuales de escala menor, los conceptos, conocimientos y teorías aprendidas en los niveles anteriores. Se hace hincapié en el entendimiento de la materialización de lo proyectado, así como en las capacidades de soporte de las formas, comprendiendo y manejando sus esfuerzos estáticos y dinámicos.

En este primer proyecto se trabajó de forma individual en una de las zonas afectadas por los huaicos que ocurrieron a principios del 2023. El proyecto se dividió en partes, primero se dio el replanteo de la sección vial de la zona por donde pasó el huaico, se escogió un terreno en el cual más adelante se modificó y se crearon viviendas multifamiliares con comercio y oficinas siguiendo la Unidad de espacio funcional requerida. Al proyecto se le implementaron patios para la ventilación y paneles solares fotovoltaicos y térmicos.

Cambio de Sección Vial VIVIENDA MULTIFAMILIAR

Se hizo un replanteo de la sección vial tomando en cuenta medidas necesarias para evitar nuevas inundaciones por los huaicos posibles que fueran a pasar por la zona del balneario de Punta Hermosa esto debido a la existencia de la quedabrada Río Seco. Se implementó más áreas verdes, una ciclovía y paraderos para los habitantes de la zona.

ANTES

ESQUEMA DE LOCALIZACIÓN

DESPUÉS

En la imagen se muestra en rojo el recorrido del huaico por la activación de la Quebrada Malanche hasta el distrito de Punta Hermosa y en líneas azules se muestra el desborde de masa ocurrido por el huaico.

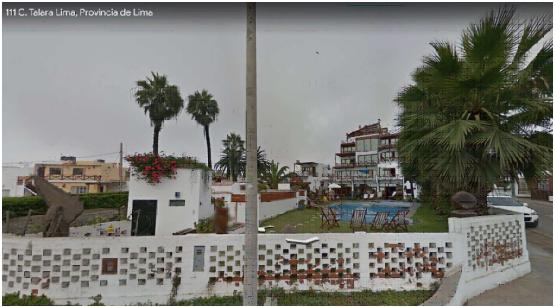

Calle Alfonso Ugarte N°735Distrito de Punta Hermosa

Cambio de Sección Vial VIVIENDA MULTIFAMILIAR

En la Av. Alfonso Ugarte y Calle Talara se tomó la decisión de hacer en forma escalonada la sección vial con una altura total de 1 metro. Se le implemento mayor áreas verdes, ciclovías y se redujo la pista a las medidas mínimas para dar mayor espacio en las veredas y brindar prioridad al peatón.

VIVIENDA MULTIFAMILIAR Rompecabezas 3D

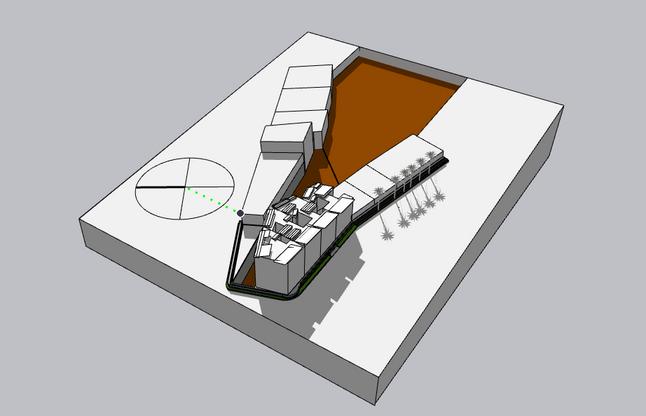

Axonometría

Primero se hizo el estudio de la Unidad de espacio funcional de un departamento, un comercio y oficinas.

De esta manera pasamos al siguiente punto que fue distribuir los espacios creados en los lotes del terreno seleccionado para pasar a la siguiente fase del proyecto.

Asoleamiento con paneles

Paneles sin giro

Al proyecto se le implementó el uso de paneles fotovoltaicos y térmicos los cuales cuenta con una inclinación de 15° y 25° respectivamente. Se diseñaron de tal manera que estos siguieran la forma y se unieran con la volumetría.

Los paneles deben estar girados para que puedan recibir la radiación del sol, por ello se hicieron en un principio paneles sin giro y luego con giro en dirección al norte.

Paneles con giro

VIVIENDA MULTIFAMILIAR 2

VIVIENDA MULTIFAMILIAR 4 planta

VIVIENDA MULTIFAMILIAR ELEVACIÓN PRINCIPAL

EDIFICIO CORPORATIVO

II. SUMILLA

Asignatura teórico-práctica que tiene por objeto que el estudiante articule a través de ejercicios proyectuales de escala menor, los conceptos, conocimientos y teorías aprendidas en los niveles anteriores. Se hace hincapié en el entendimiento de la materialización de lo proyectado, así como en las capacidades de soporte de las formas, comprendiendo y manejando sus esfuerzos estáticos y dinámicos.

En este segundo proyecto, se escogió de manera individual un terreno irregular vacío con vista a una avenida importante, en este caso el proyecto se encuentra en la intersección de la Av. Manuel Olguín con Jirón Orión, se hizo la lámina de localización y ubicación junto a las correcciones necesarias a la sección vial. A mano alzada se hizo el análisis de diagrama de la zona escogida, se investigó un edificio corporativo ECO identificando su programa arquitectónico, los espacios servidos y servidores. Mediante el programa de inteligencia artificial Stable Diffusion utilizando prompts positivos y negativos de acuerdo a la forma que le queramos dar se realizó una maqueta conceptual que daría pie al siguiente trabajo. Según el terreno irregular escogido se diseñó la trama, el sótano, 1 piso, 2 piso y la planta típica de un edificio corporativo en el cual el 1 piso cuenta con dos comercios, pequeñas oficinas y un auditorio de doble altura que se conecta con el 2 piso. Se finalizó el proyecto utilizando una de las imágenes sacadas de la inteligencia artificial como guía para realizar la maqueta volumétrica,

EDIFICIO CORPORATIVO

Plano de localización y ubicación:

El primer trabajo para desarrollar el edificio corporativo fue elegir un terreno vacío de forma irregular, se hizo el plano de localización y ubicación con las modificaciones necesarias. Se implementó en la Av Manuel Olguín ciclovía de ida y vuelta junto a un mayor espacio para el tránsito peatonal.

ANÁLISIS

Hay una mayor densidad vehicular en la Av. Manuel Olguín debido a que esta conecta la vía del Derby con la Av. Javier Prado.

Predomina las viviendas unifamiliares y edificios multifamiliares

La fachada que recibe mayor radiación solar e iluminación es la norte

La dirección de los vientos viene desde el sur, las fachas con mayor ventilación seria oeste sur oeste.

Debido que se encuentra cerca a un centro comercial hay una mayor incidencia de ruidos tanto por los vehículos como por la gente que asiste al centro comercial

El edificio tendría vistas a las Av Manuel Olguín con fachada oeste y el Jirón Orión con fachada norte

La fachada sur y este tiene vistas a vecinos

EDIFICIO CORPORATIVO

Se hizo el análisis de la ficha técnica (Año, País, Arquitectos, Área, etc.) su contexto y el programa Arquitectónico. También se investigó si el edificio contaba con alguna metáfora, mensaje o conceptualización, Por último se identificó los espacios servidos y servidores de color rojo y azul respectivamente. y planos esquemáticos a mano respectivamente. Se escogió este edificio corporativo ya que integró la parte de sostenibilidad como las energías renovables, recolección de agua cubiertas verdes entre otras características.

INVESTIGACIÓN DE EDIFICIO CORPORATIVO ECO

Arquitectos: studio505

Año: 2010

Sitio: Melbourne, Australia

Pisos:4

El proyecto cuenta con sostenibilidad como la energías renovables el sistema de recolección de agua, residuos, sistema de inodoro al vacío y la cubiertas verdes La energía que el edificio genera, es a través de paneles solares y turbina eólicas ubicadas en el techo El sistema de inodoro al vacío requieres solo 1 litro de agua por descarga a comparación de un sistema convencional que utilizan 5 litros aprox y 60 litros de aire que son succionados en el sistema y ayudan a transportar el agua

Edificio Pixel

EDIFICIO CORPORATIVO

Trama de edificio

Se hizo la trama del edificio iniciando con la distribución de los estacionamientos en el sótano con las habitaciones necesarias para el edificio como el cuarto de monóxido, cuarto de tableros y el grupo electrónico.

Planta típica de oficinas (UEF)

Para poder realizar la planta típica de las oficinas primero se hizo la Unidad de espacio funcional para saber las medidas mínimas de cada espacio y luego proceder a hacer la distribución de las plantas.

EDIFICIO CORPORATIVO

Utilizando la aplicación Stable diffusion se creó una maqueta render para generar una idea o mensaje hacia el medio urbano a través de comandos descriptivos y conceptuales de esta manera generar un edificio de tipo corporativo. Algunos de los comandos utilizados fueron paneles solares, techos curvos, forma de ondas ya que lo que se buscaba en el proyecto era que tuviera una fachada con curvas continuas.

MAQUETA CONCEPTUAL IA: MAQUETA RENDER

EDIFICIO CORPORATIVO

Boceto para exploración AI

Se utilizó nuevamente la inteligencia artificial en este caso el sofware Veras. Primero se realizó un boceto a mano de como sería la primera imagen del edificio corporativo para luego subirlo al sofware y que este cree diferentes imágenes como inspiración. La idea inicial del edificio era que presente curvas, plantas en los balcones y que sea escalonado.

ARCHITECTURE MODEL TALL BUILDING

DRAWING

ECOLOGY

MODEL CONCEPT

SOLAR PANELS

TERRACED PLANTS CURVED

ROOFT ARCHITECTURE

PROJECT

ARCHITECTURE MODEL

TALL BUILDING

DRAWING

SUSTAINABLE ARCHITECTURE

MODEL CONCEPT

SOLAR PANELS

CURVED ROOFT

ARCHITECTURE PROJECT GREEN

SPACES

Evolución de maqueta volumétrica monócroma

Luego del boceto con la inteligencia artificial se procedió a hacer la maqueta rescatando las imágenes dadas por la IA, a continuación se puede obse maqueta volumétrica como la distribuc

Primera maqueta propuesta

Segunda maqueta propuesta

EDIFICIO CORPORATIVO

DISEÑO DE PLANTAS

Teniendo el UEF listo se procedió a realizar la distribución de la planta típica de las oficinas para luego pasar a hacer la del 1 piso y un corte debido a que en el primer piso se encuentran dos comercios unas oficinas generales y un auditorio que tiene entrada por el 1 y 2 piso.

Sótano

CRITERIOS DE SOSTENIBILIDAD

EL proyecto esta pensado para que tenga ciertos criterios de sostenibilidad como la utilización de paneles solares, estacionamiento de bicicletas, vegetación, etc.

MAQUETA FINAL

Se finalizó el segundo proyecto de edificio corporativo con las maquetas volumétrica en escala 1/500 y 1/200 .

Maqueta 1/500

Maqueta 1/200

PLANOS A MANO-AUTOCAD SÓTANO

PLANOS A MANO-AUTOCAD SÓTANO

EDIFICIO CORPORATIVO

PLANOS A MANO- AUTOCAD

1 PLANTA

EDIFICIO CORPORATIVO

PLANOS A MANO- AUTOCAD

1 PLANTA

PLANOS A MANO-AUTOCAD

EDIFICIO CORPORATIVO

PLANOS A MANO-AUTOCAD

2 PLANTA

PLANOS A MANO- AUTOCAD Í

EDIFICIO CORPORATIVO

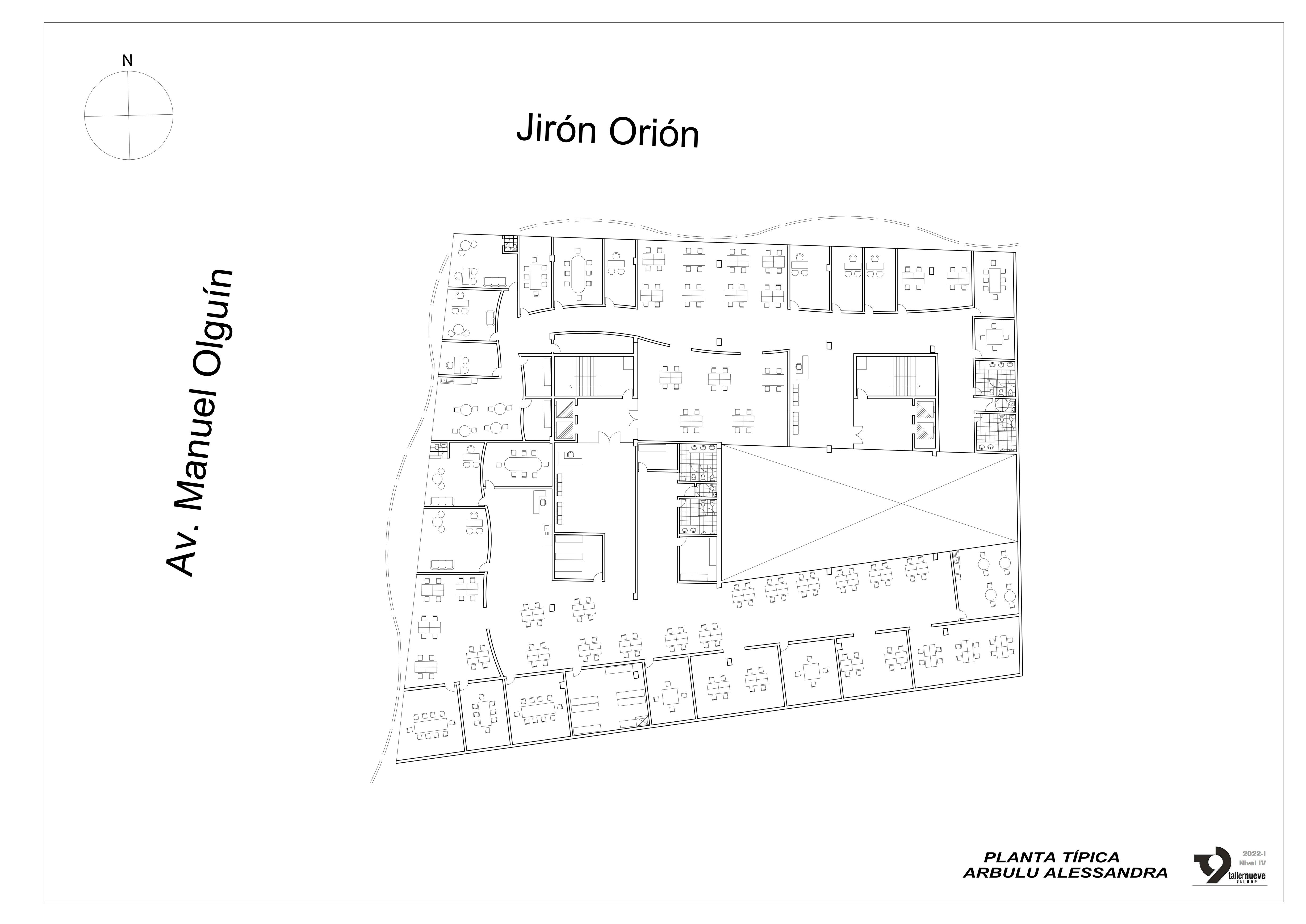

PLANOS A MANO- AUTOCAD PLANTA TÍPICA

EDIFICIO CORPORATIVO

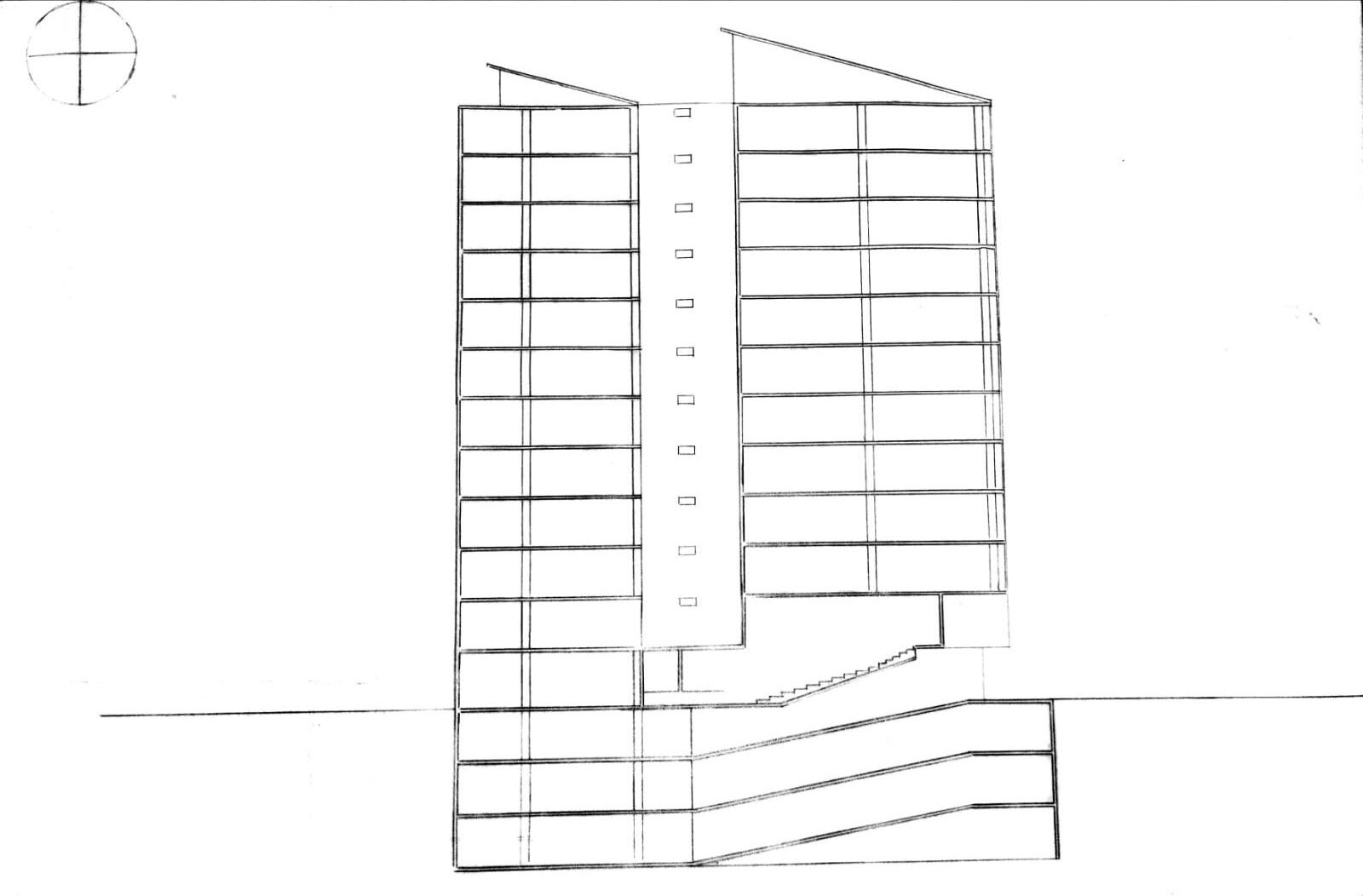

PLANOS A MANO- AUTOCAD CORTE TRANSVERSAL

EDIFICIO CORPORATIVO

PLANOS A MANO- AUTOCAD CORTE TRANSVERSAL

PLANOS A MANO- AUTOCAD CORTE LONGITUDINAL

EDIFICIO CORPORATIVO

PLANOS A MANO- AUTOCAD CORTE LONGITUDINAL

EDIFICIO CORPORATIVO

RENDERS- VISTA EXTERIOR NOCHE

Corte longitudinal

Corte transversal

CONSIDERACIONES FINALES

Finalizado el ciclo considero que entrar al taller 9 fue una buena decisión, aprendí a dar soluciones urbanas a problemáticas reales que pueden llegar a ocurrir y debemos estar preparados para poder darle una solución tal fue el caso del primer proyecto del ciclo. Por otro lado aprendí nuevos términos como los espacios servidos y servidor, lo importante que son los patios dentro de los edificios, una buena distribución de espacios y la utilización de la IA como una ayuda para nuestros proyectos. Agradezco al Arq, Richard Valdivia por la exigencia de las críticas en nuestros proyectos y las enseñanzas brindadas.
