PORTAFOLIO ARQUITECTÓNICO

Any Cortez Vásquez

PORTAFOLIO ARQUITECTÓNICO

EDUCACIÓN EXPERIENCIA LABORAL

Superior - Bachiller en Arquitectura

Universidad Peruana de Ciencias Aplicadas

Año: 2017- 2023

A NY C ORTEZ V ASQUEZ

Soy una persona focalizada en concretar cada proyecto, gusto por resolver problemas prácticos en el lenguaje de la arquitectura. Mis cualidades son, la resposabilidad, perseverancia , capacidad de trabajo en equipo, comprometida a siempre brindar y/o compartir lo mejor de mi y mis conocimientos, destreza para desarrollar funciones de manera eficiente , así mismo interesado en el aprendizaje continuo.

PERSONAL:

Fecha de nacimiento: 04 de noviembre de 1999

Lugar de nacimiento: Callao - Perú

Edad: 24 años

CONTACTO:

Celular: 982402688

LinkedIn: www.linkedin.com/in/anycortezv

Correo electrónico: U20171b247@upc.edu.pe

Correo electrónico: any_11cv@hotmail.com

IDIOMAS

Ingles

Asociación Cultural Peruana Británica (Avanzado)

Portugues

Universidad Peruana de Ciencias Aplicadas (Básico)

CURSOS DE ESPECIALIZACIÓN

Curso Gerencia de Proyectos

BSG Institute

Experto en Excel

Instituto de emprendedores - USIL

Costos y presupuestos en construcción

Instituto Capeco

3D Max

Toulouse Lautrec

Sketchup, V-Ray, Lumion y Photoshop

Escuela de Arquitectura de Lima

AutoCAD – Básico, intermedio y avanzado

Universidad Nacional de Ingeniería

IMAQ PERÚ S.A.C.

Cargo : Supervisora de operaciones

Función : Manejo de AutoCAD, supervisión de ejecución de partidas en ENEL

GENERACIÓN, metrado de estructuras, realización de 3d en Sketchup.

Tiempo : 01 de Abril del 2023 – 01 de Agosto del 2023

HyM Ingieneria y Construcción S.A.C

Cargo : Asistente de Obra

Función : Manejo de AutoCAD, control diario de la ejecución de las partidas de la obra, inspección de seguridad.

Tiempo : 01 de Enero del 2021 – 31 de Marzo del 2021

CONOCIMIENTOS

AutoCAD

3D Max Photoshop

InDesign

Ilustrator Lumion Enscape V-Ray Rhino Revit Sketchup

T7 T9 ÍNDICE M ERCADO GOURMET 6 C ENTRO DE SALUD MATERNO INFANTIL 16 C ENTRO DE ECUCACIÓN TÉCNICO PRODUCTIVA 26 M ARTIN LUTHER KING LIBRARY & COMMUNITY CENTER 38 P ROYECTOS FREELANCE 48 T RABAJOS - CURSO 3D MAX 54

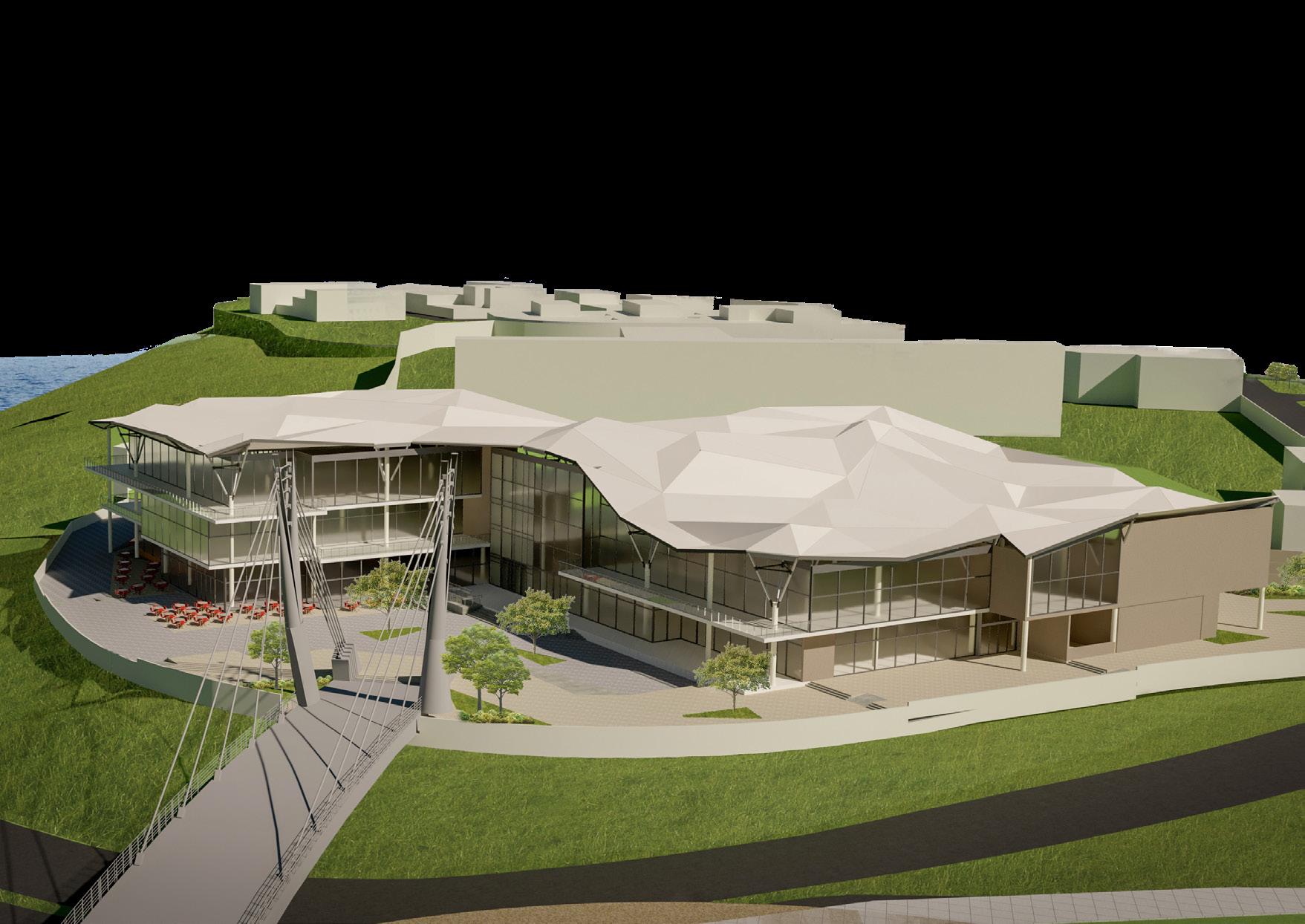

MERCADO GOURMET

En el proyecto,fueimportante tener en cuenta el LUM y el Puente de la Amistad, ya que este puente nos dirige al ingreso principal del Mercado Gourmet.

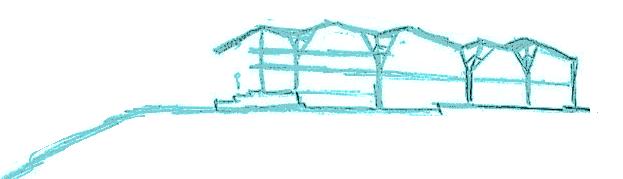

El concepto surgio del entorno frente al que se ubica, el mar, la presencia de las olas , el sentido en el que va y el movimiento que lo conforman genera la forma de la cobertura del proyecto. Asimismo, se tomo las pendientes, bajadas del acantilado y de ambas avenidas que te dirigen visualmente hacia el Mercado Gourmet.

Ubicado en San Isidro limite con Miraflores entre la Av. EL Ejercito y la Bajada los delfines. LIMA Av. El Ejercito BajadaLosDelfines Cto. de Playas

SAN ISIDRO

MOVIMIENTO

DINAMISMO

PENDIENTES

VISUALES

8 UBICACIÓN Y CONTEXTO CONCEPTO

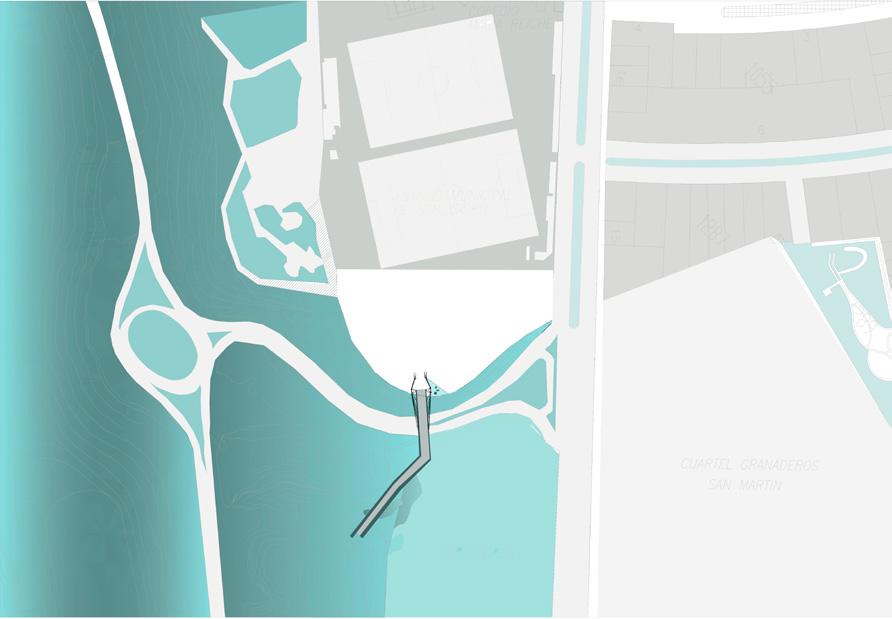

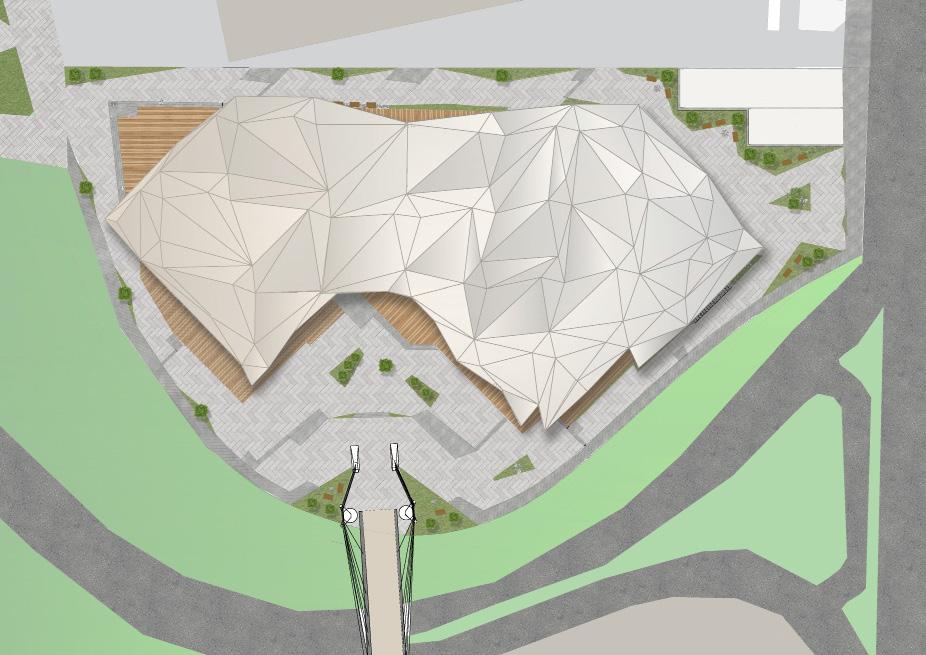

PLANO GENERAL PERÚ

Av. Augusto Perez Aranibar

Bajadalos Delfines

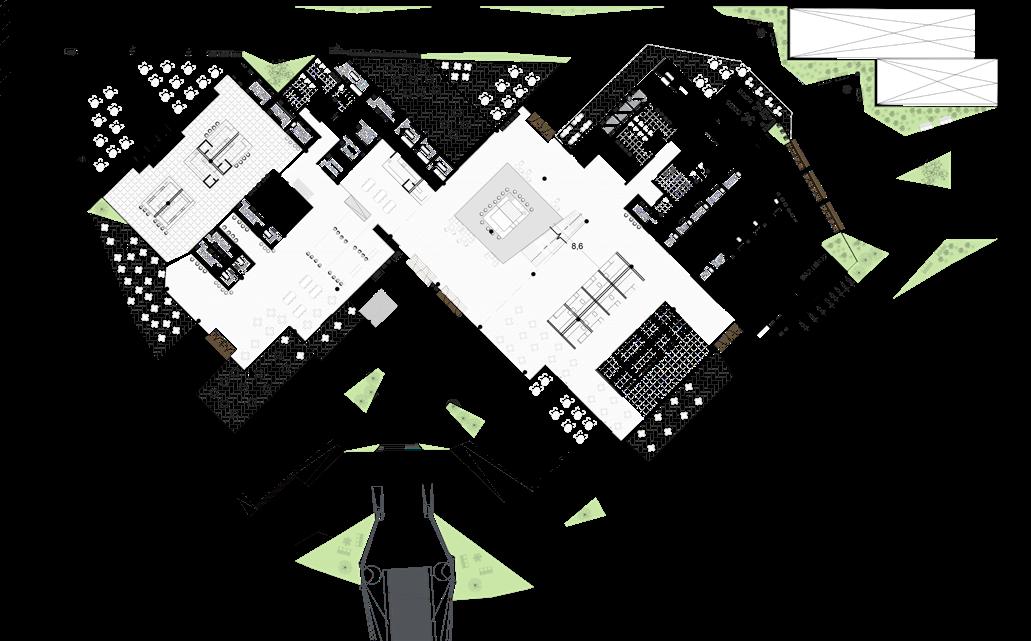

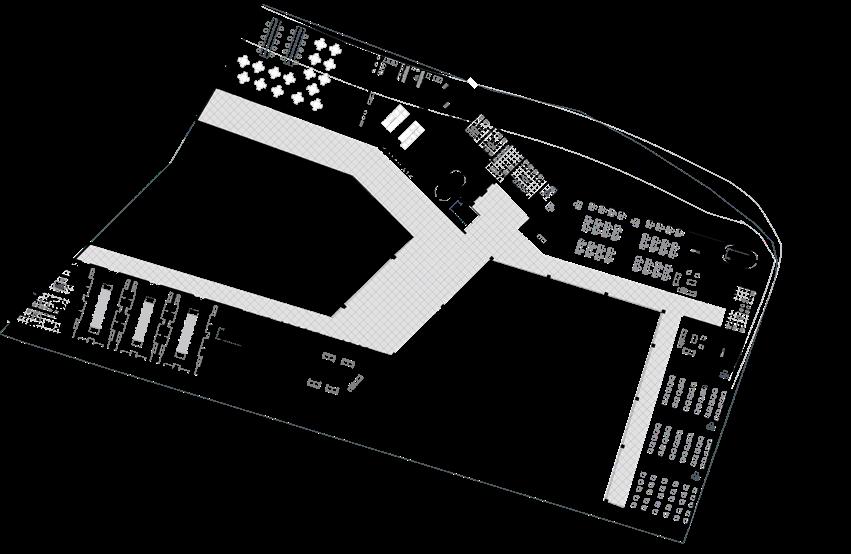

10 11 PLANTAS

SEGUNDO NIVEL PRIMER NIVEL TERCER NIVEL

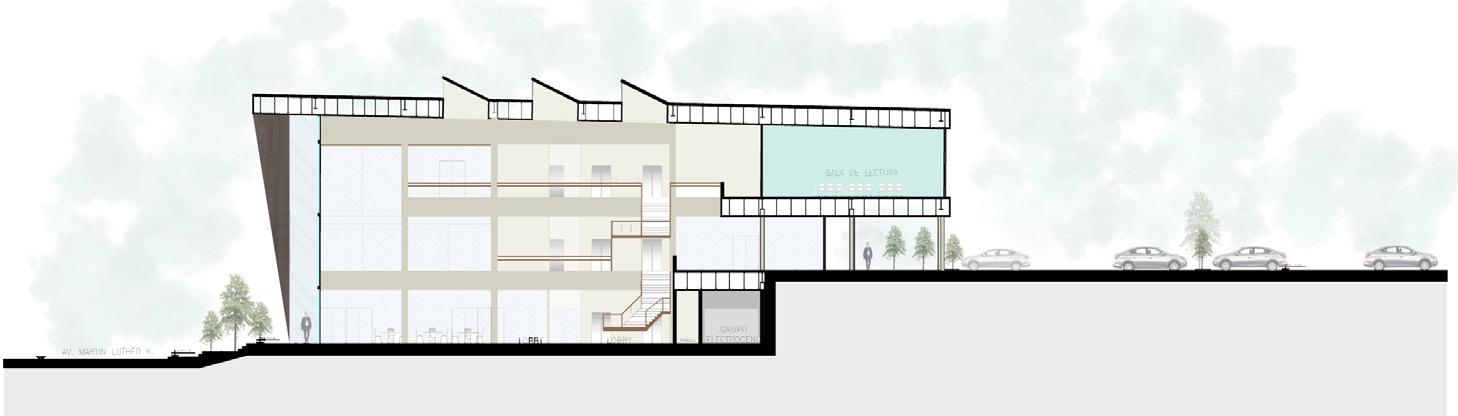

ELEVACIÓN Y CORTES DETALLES CONSTRUCTIVOS

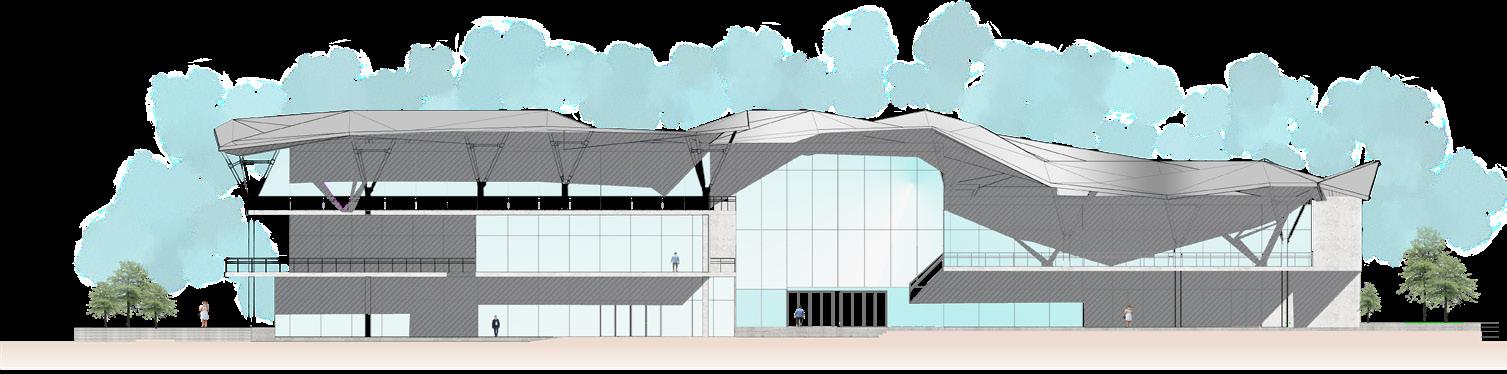

ELEVACIÓN PRINCIPAL

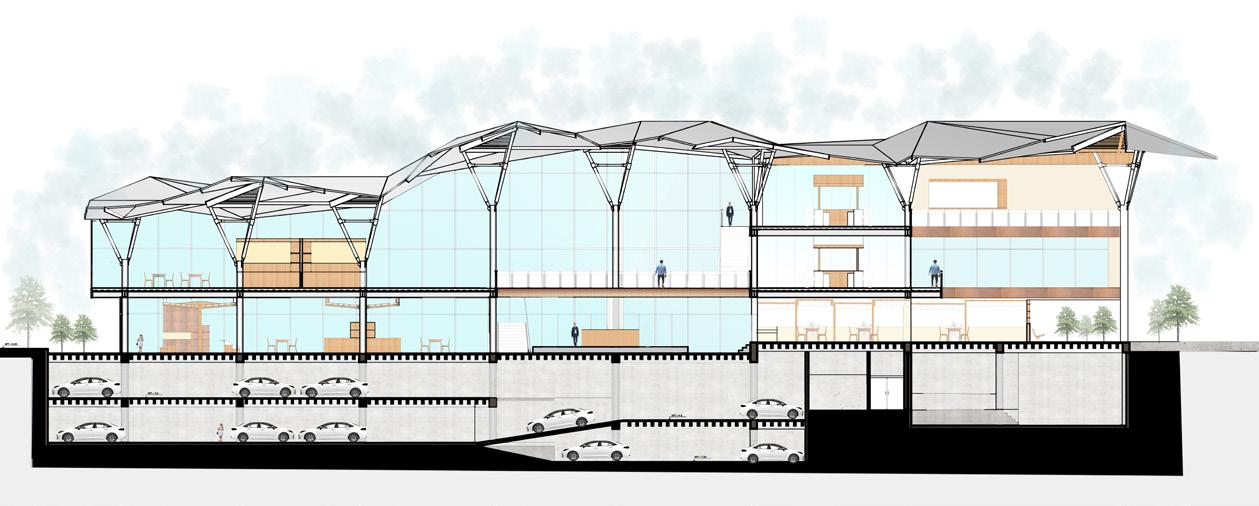

CORTE A-A

D - DETALLE ISOMETRO EXPLOTADO DE ESTRUCTURA

D1 - NODO UNIÓN DE BARRAS DE ACERO

D2 - UNIÓN BRAZOS/VIGAS/COBERTURA

D3 - UNIÓN BRAZOS CON COLUMNA

12 13

D3 D2 D1

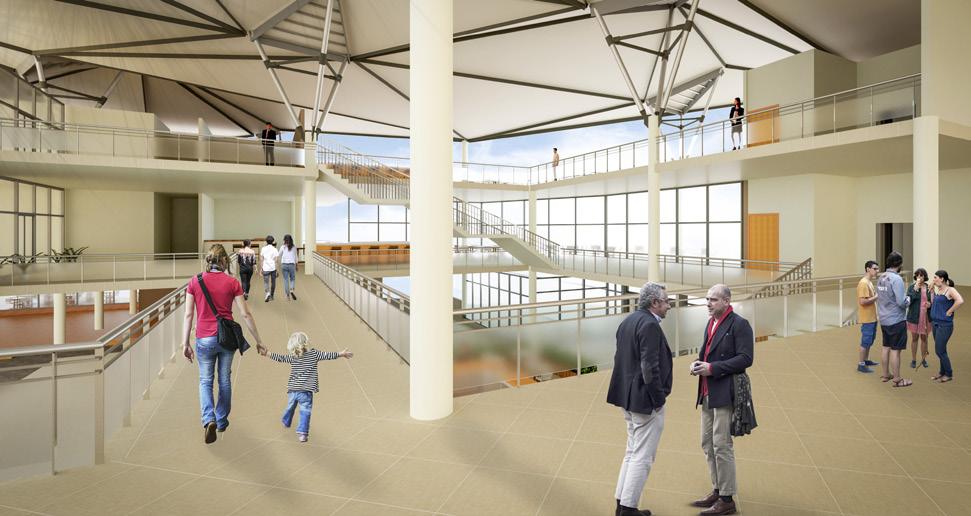

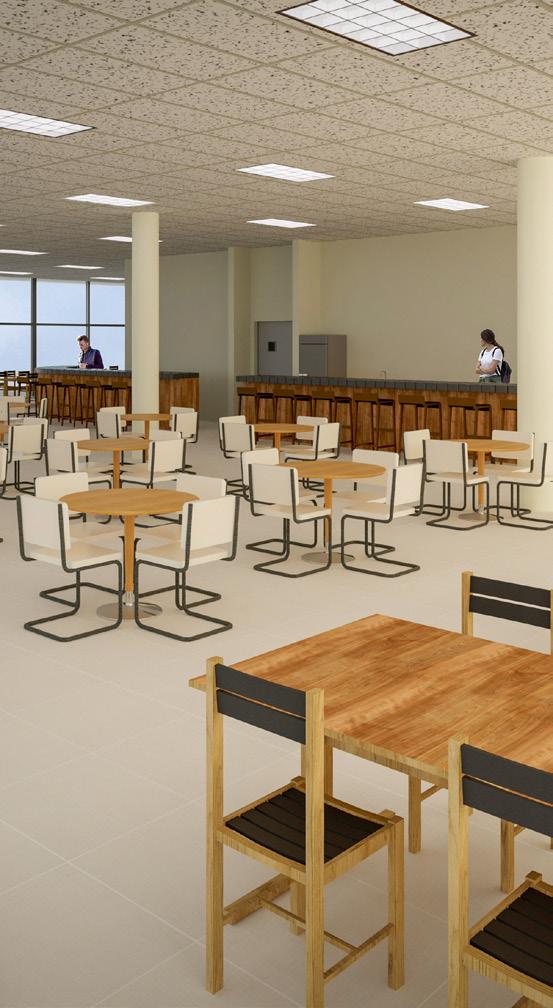

14 VISTAS

CENTRO DE SALUD MATERNO INFANTIL

LIMA CHORRILLOS

El concepto parte de la integración y la unión que hay entre un madre y un niño desde que nace, el niño se vuelve el centro de atención en la familia y toman cuidado de el, como lo será el espacio central del proyecto.

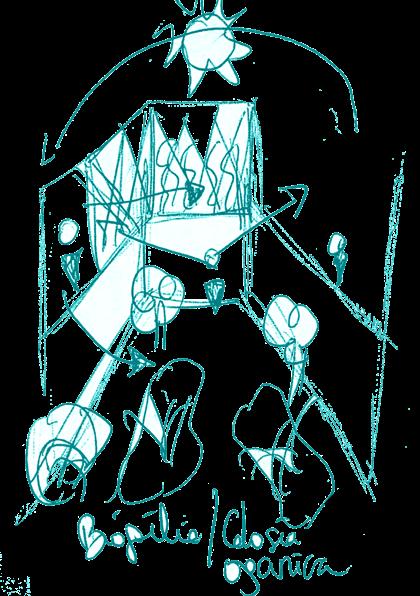

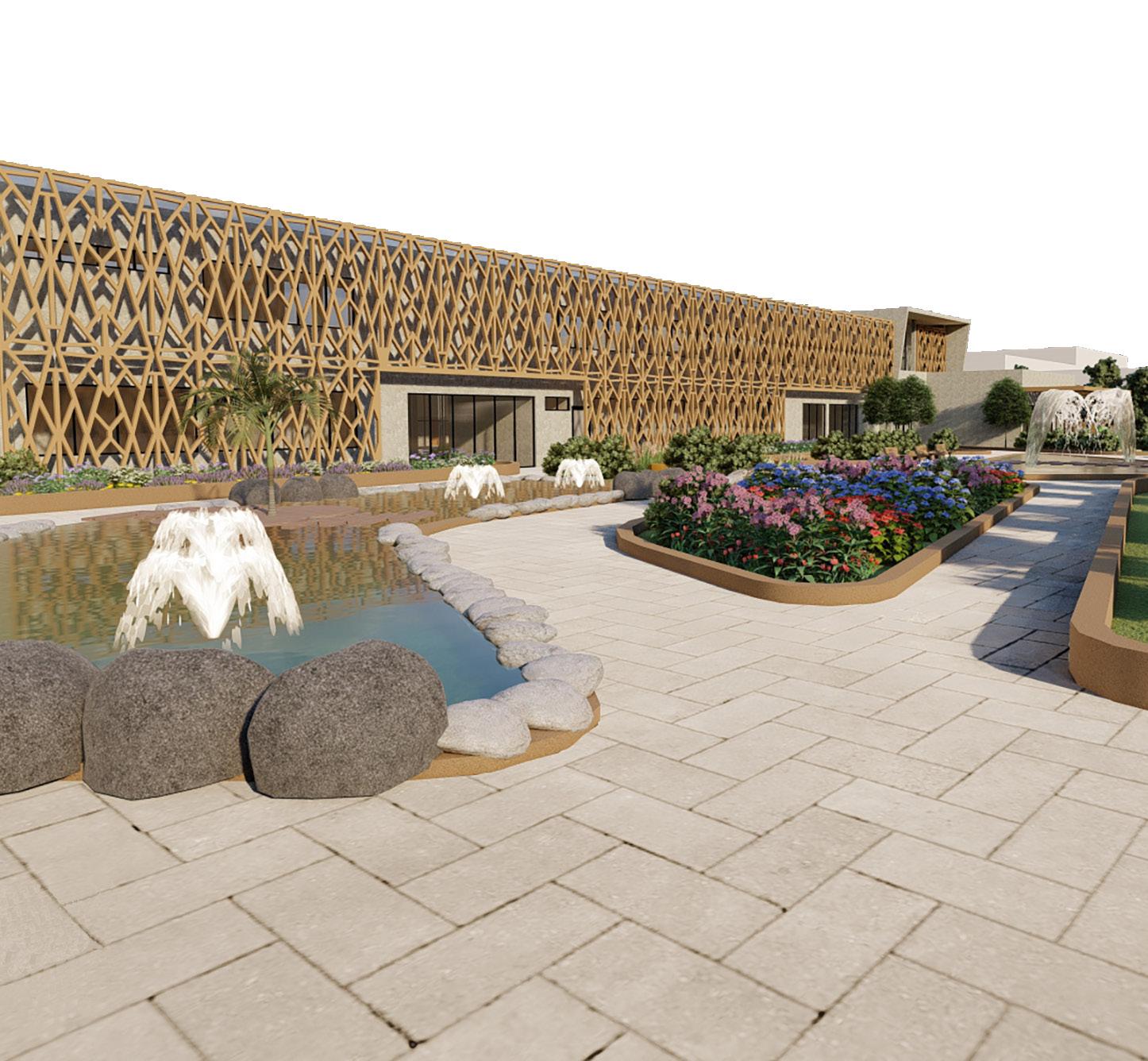

Asimismo, dado a que se ubica en Chorrillos un lugar caracterizado por su flora y en representación de ello se crea un diseño biofilico que forma parte el espacio principal y rodea de todo el proyecto, y para el factor clima se compone una celosia diseño organico que hace referencia a lo natural. Estos elementos hacen que la arquitectura del edifico sea más acogedora en sus espacios genere tranquilidad y terapia a los pacientes, madres y niños.

18 UBICACIÓN Y CONTEXTO CONCEPTO PERÚ Av. Almeda Sur con pasaje Los

Queros, Chorrillos.

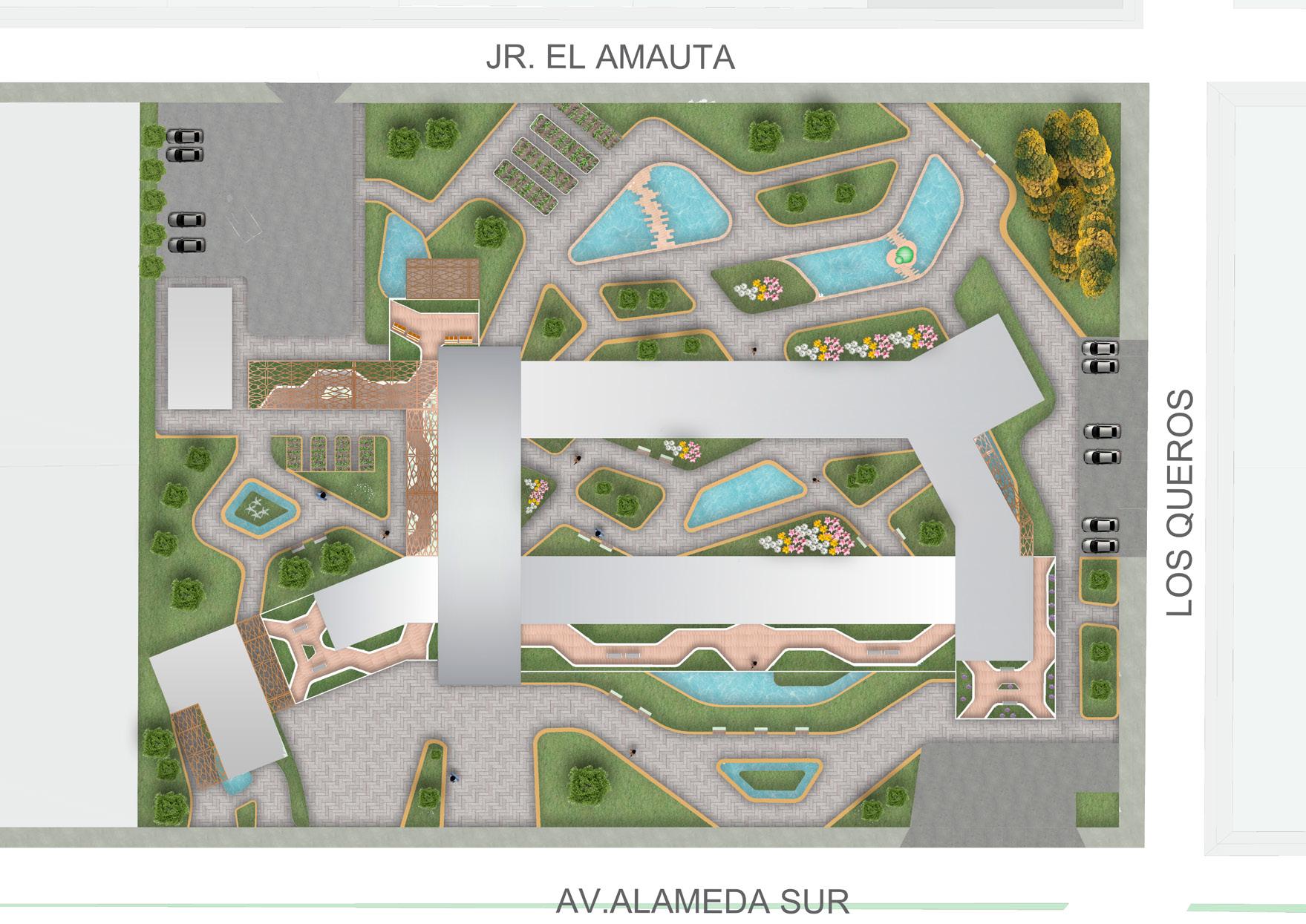

GENERAL

PLANO

HORIZONTALIDAD PROTECCIÓN UNIÓN BIOFILIA

20 21 PLANTAS

NIVEL

DISEÑO DE ESPACIOS

PRIMER

SEGUNDO NIVEL

P-02

TIPICA INTERNAMIENTO

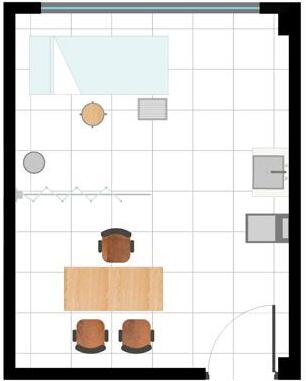

P-01 PLANTA TIPICA CONSULTORIO

PLANTA

P-01 P-02

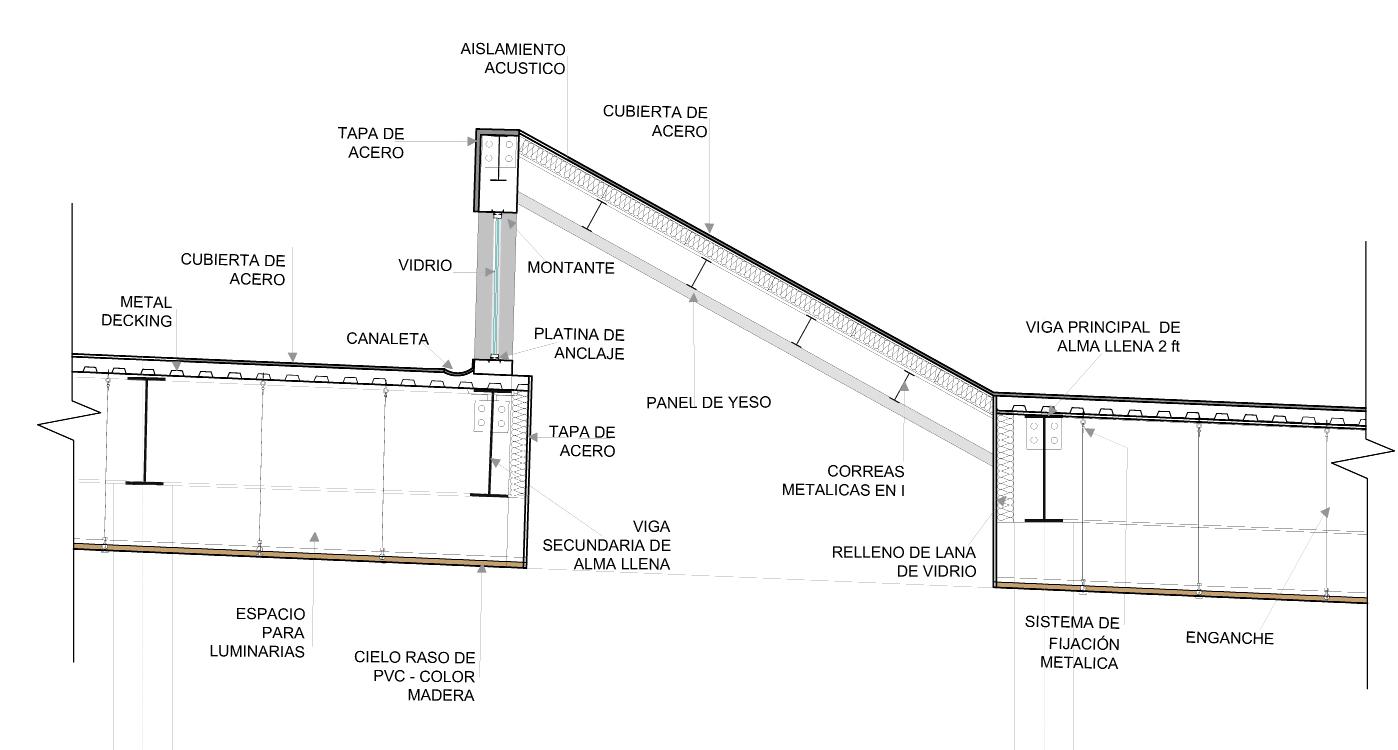

22 23 ELEVACIÓN Y CORTES DETALLES CONSTRUCTIVOS CORTE A-A ELEVACIÓN PRINCIPAL - ALAMEDA SUR CORTE B-B D1 - DETALLE TERRAZA PL CO INA DOBLE ADRA M SIA DE PVC PLATINA DE ANCLAJE PERFIL METALICO 40X40 PLATINA DOBLE T TORNILLO ESCUADRA METALICA PERFIL METALICO CELOSIA DE CELOSIA DE PVC ESCUADRA META IL PL INA DOBLE T METAL CO PLATINA DE ANC TORNILLO DE ANCL E PLATINA DE ANCLAJE TORNILLO DE ANCLAJE PLATINA DOBLE T TORNILLO ESCUADRA METALICA PERFIL METALICO CELOSIA DE PVC S LOZA FL TO CA DE DRENAJE TERMICO E N FLORES GRASS SUSTRATO CAPA EMULSIÓN AISLANTE TERMICO D3 - PLANTA ANCLAJE CELOSIA CORTE DETALLE C-C D2 - ANCLAJE DE CELOSIA D1 D2 D3 C C

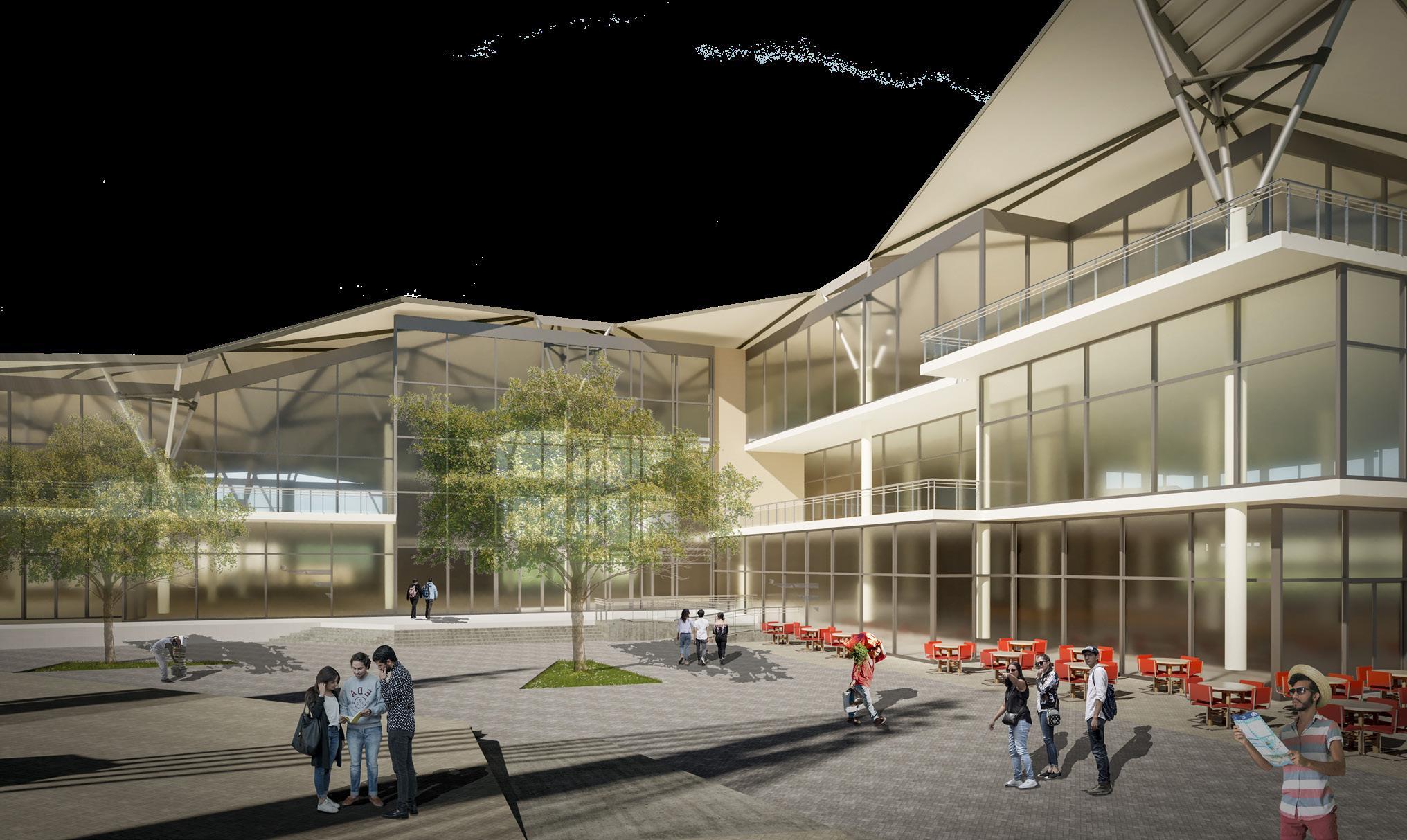

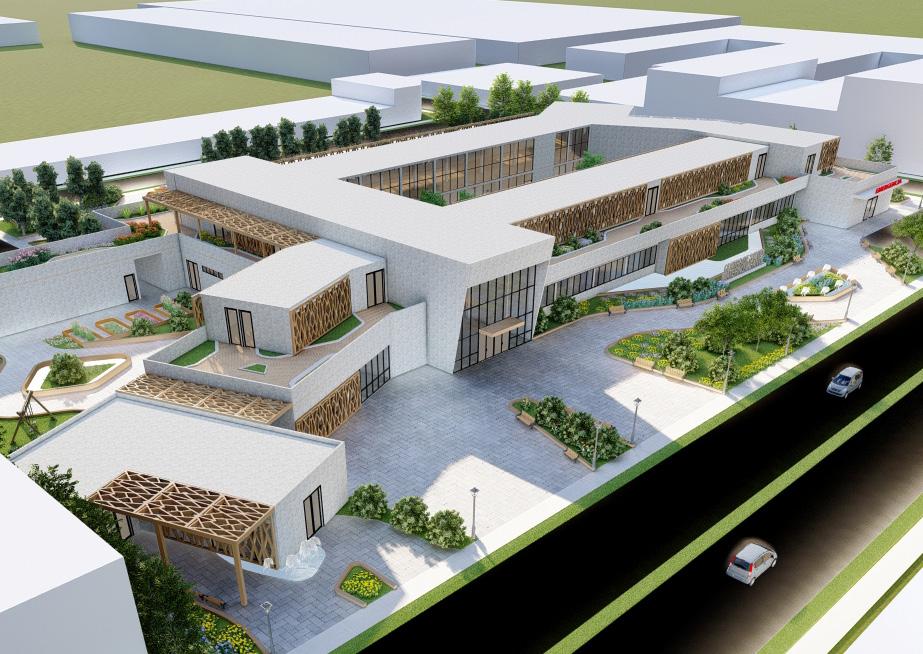

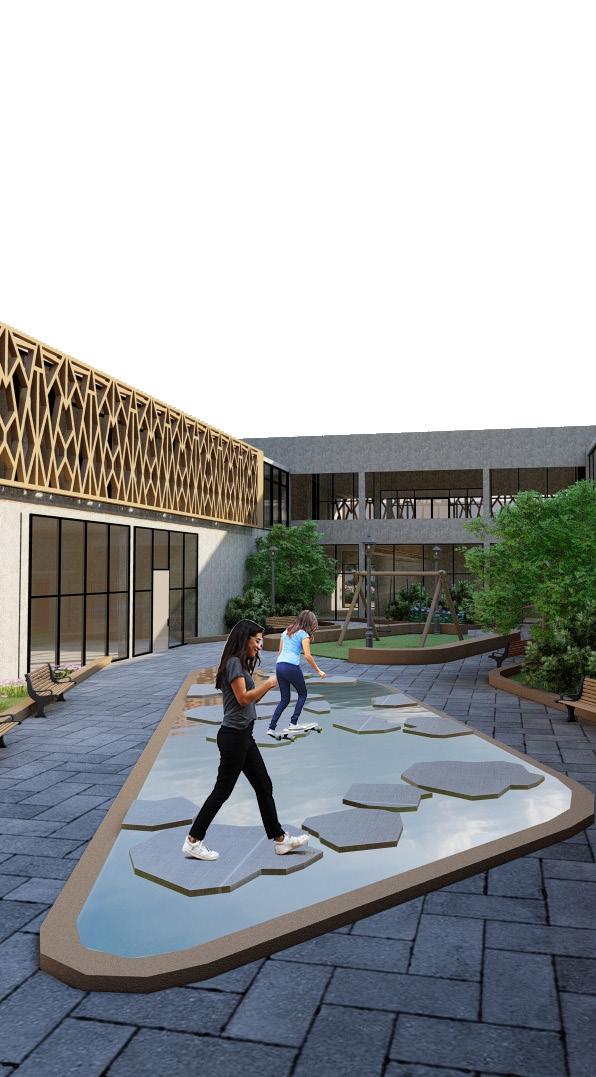

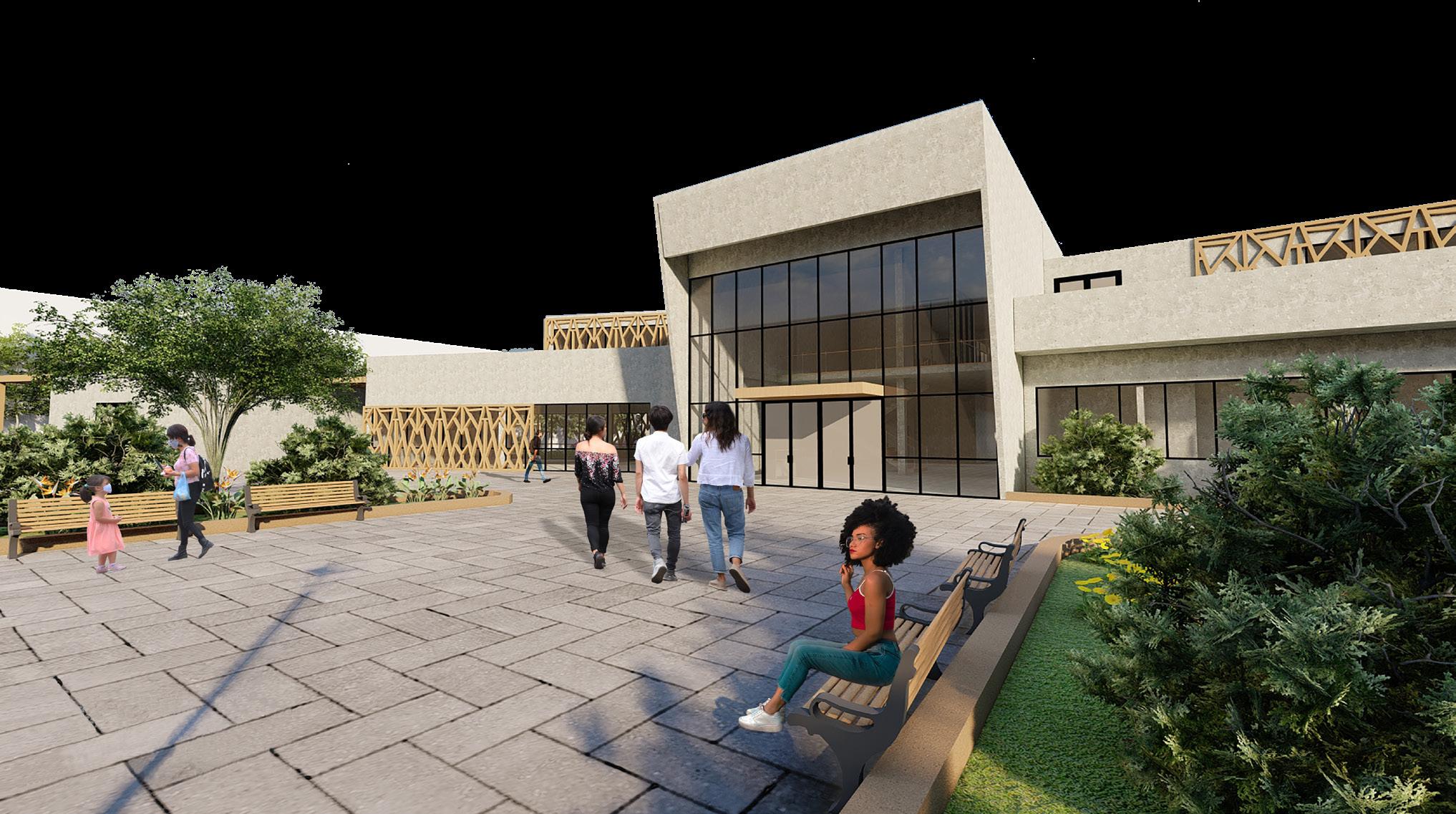

24 VISTAS

CENTRO DE ECUCACIÓN T ECNICO P RODUCTIVA

PERÚ LIMA RIMAC

Jr. Atahualpa con pasaje Los Descalzos, Rimac.

PROBLEMAS DEL SECTOR

Viviendas hacinadas

Espacios sin ventilación

Circulaciones angostas

Carencia de areas verdes

Inseguro e inaccesible

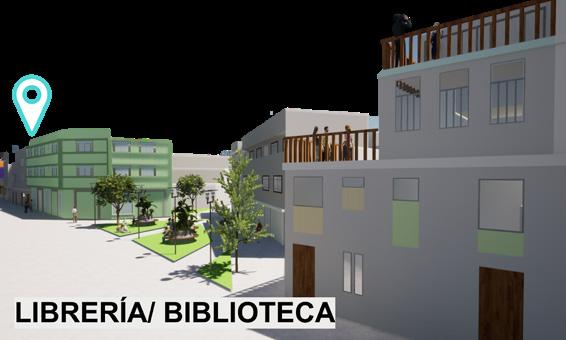

PROPUESTA DEL CONJUNTO

Diagnostico previo del sector a trabajar para de esta forma bene ficiar a la población. Hacer la zona más atractiva y de esta forma generar más turismo e ingresos economicos para la población. Asimismo brindar espacios libres de entretenimiento y cultura para la comunidad del distrito.

VITALIDAD HITOS

CONFORT RESTAURACIÓN Y REHABILITACIÓN ACCESIBILIDAD

OBJETIVOS

Creación de recorrido continuo por toda la manzana.

Conexión de espacios mediante espacios intermedios (Parques).

Techos verdes y generación de terrazas en viviendas consolidadas Nuevo equipamiento para hacer la zona más comercial y atractiva.

EQUIPAMIENTO

COMERCIO VIVIENDAS

EDUCACIÓN RECREACIÓN

28 UBICACIÓN Y CONTEXTO CONCEPTO

1 1 2 3 4 2 3 4 5

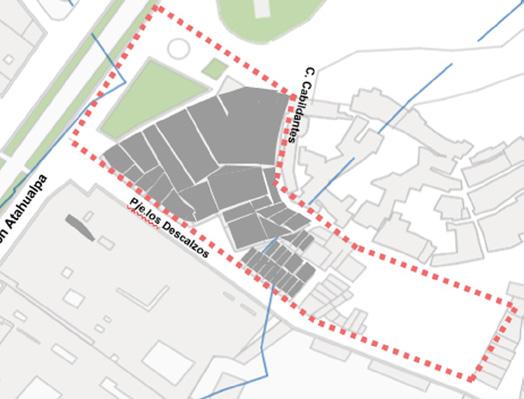

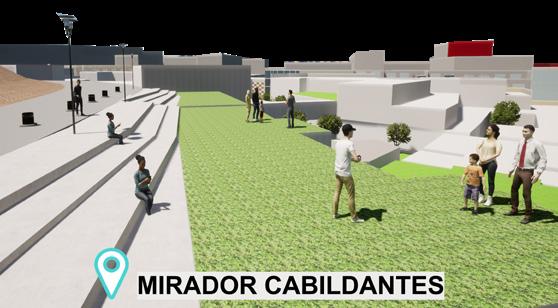

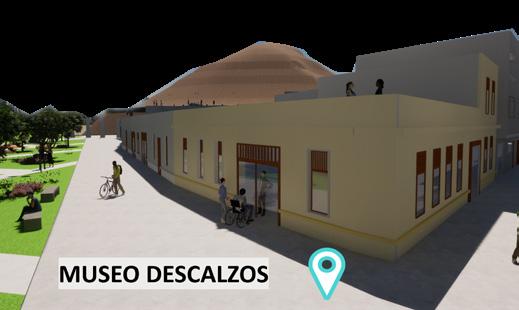

Pasaje de Los Descalzos y Calle Cabildantes, Rimac.

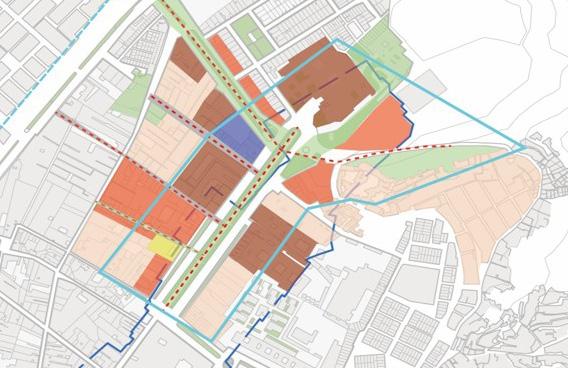

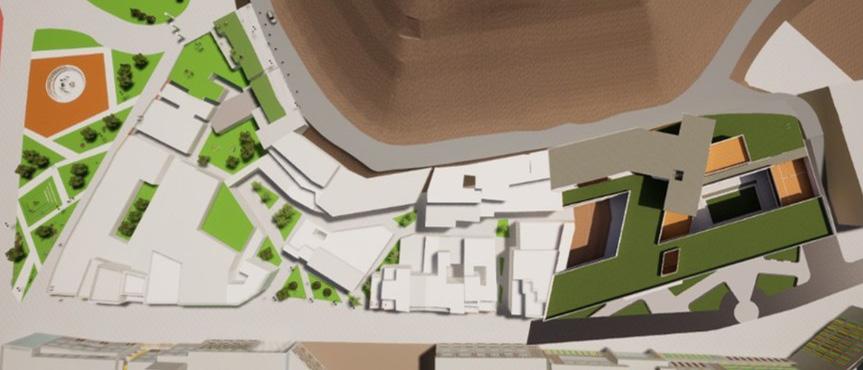

Este proyecto esta emplazado en las faldas del cerro san Cristobal, y se encuentra rodeado por viviendas, colegios de secundaria y primaria.

Según el diagnostico previo del sector se necesita un proyecto para que las personas de todas las edades puedan recibir educación tecnica y asi desarrollarse laboralmente y profesionalmente en diferentes ambitos.

Con este proyecto se se busca beneficiar a las familias y pobladores del distrito del Rimac como de Lima y alrededores , puesto que con la rehabilitación de todo el sector e inclusión del proyecto esto atraera más turismo, comercio y contribuira al desarrollo socioeconomico de la población misma.

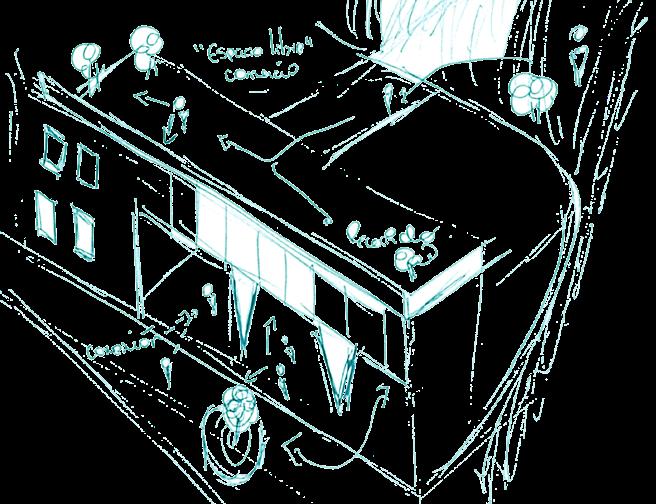

El diseño del proyecto se busco un espacio que pueda ser utilizado por la comnunidad y que este a su vez genere una integración entre el público y su entorno, como parte de recuperación del espacio público como de la historia del Rimac.

El concepto se baso en sus salientes y formas topograficas para de esta manera generar volumenes en tales direcciones para dar movimiento y continuidaddesde el exterior hacia el interior de todo el Proyecto.

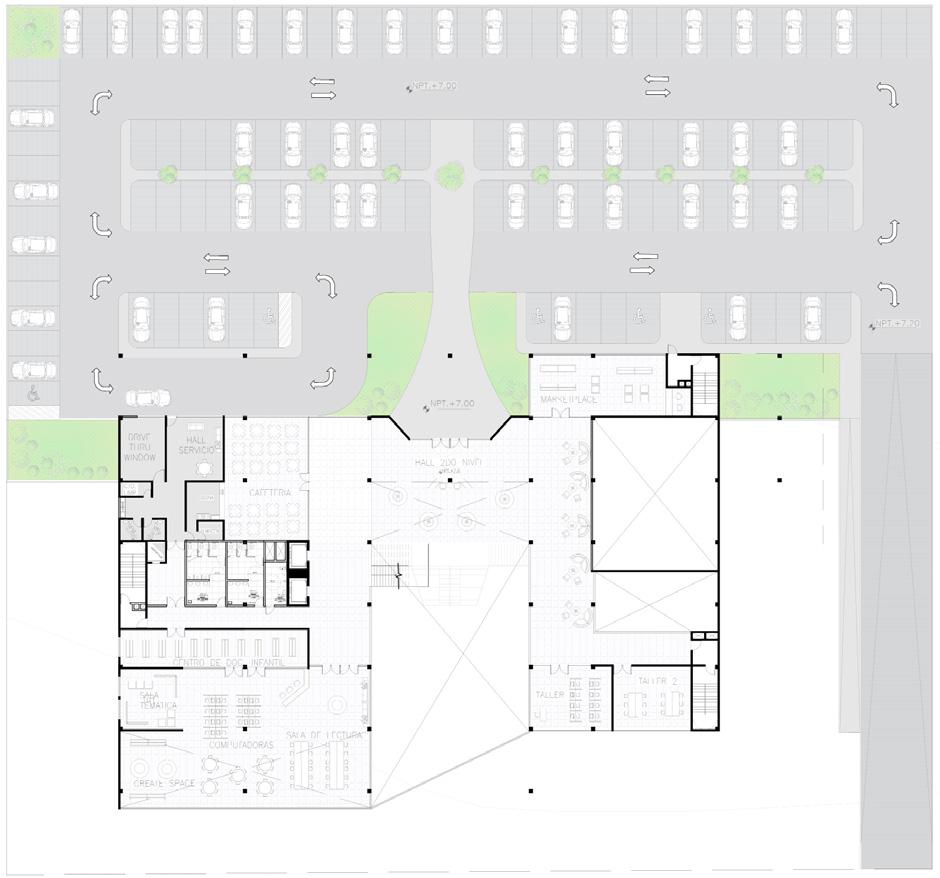

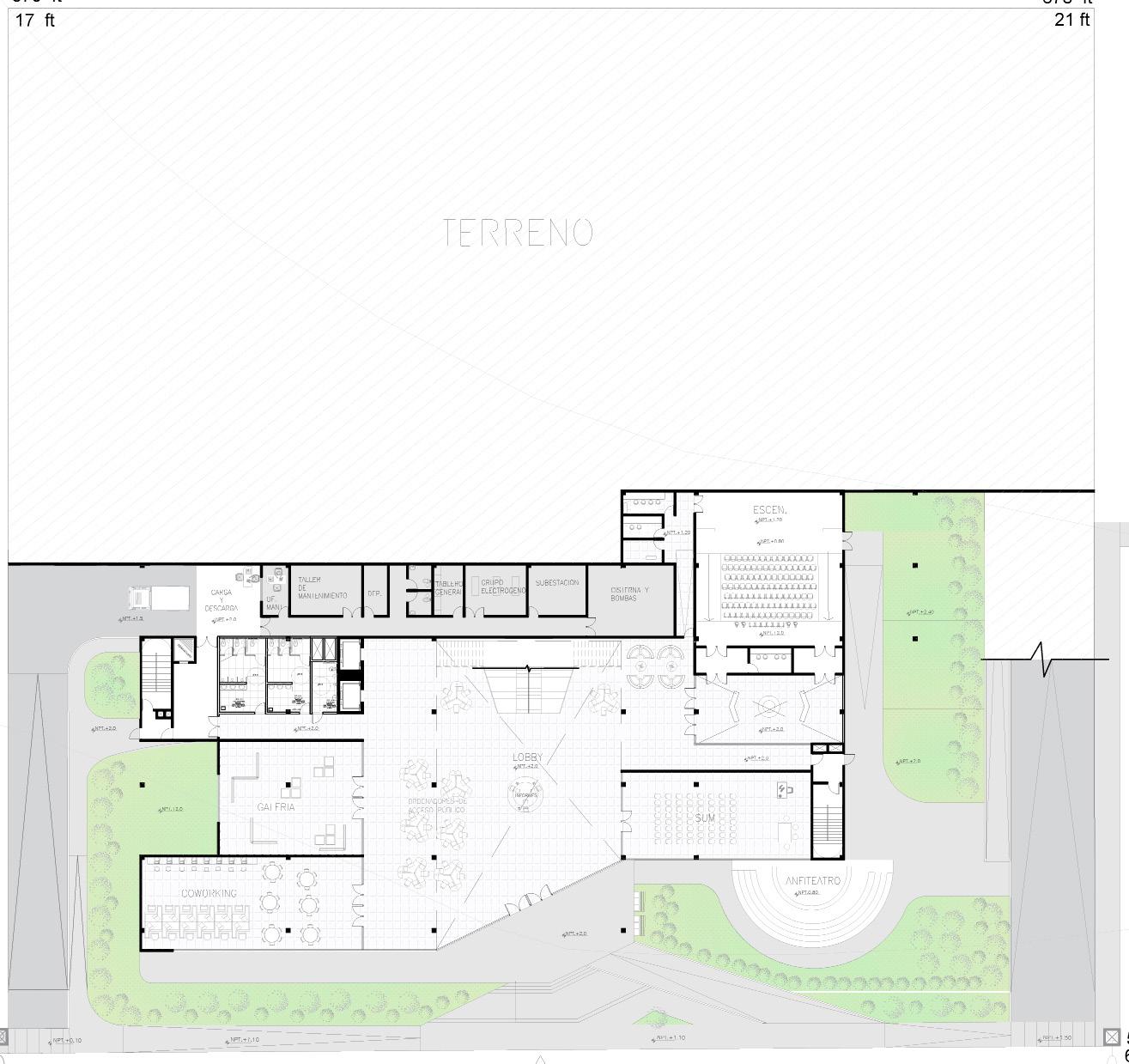

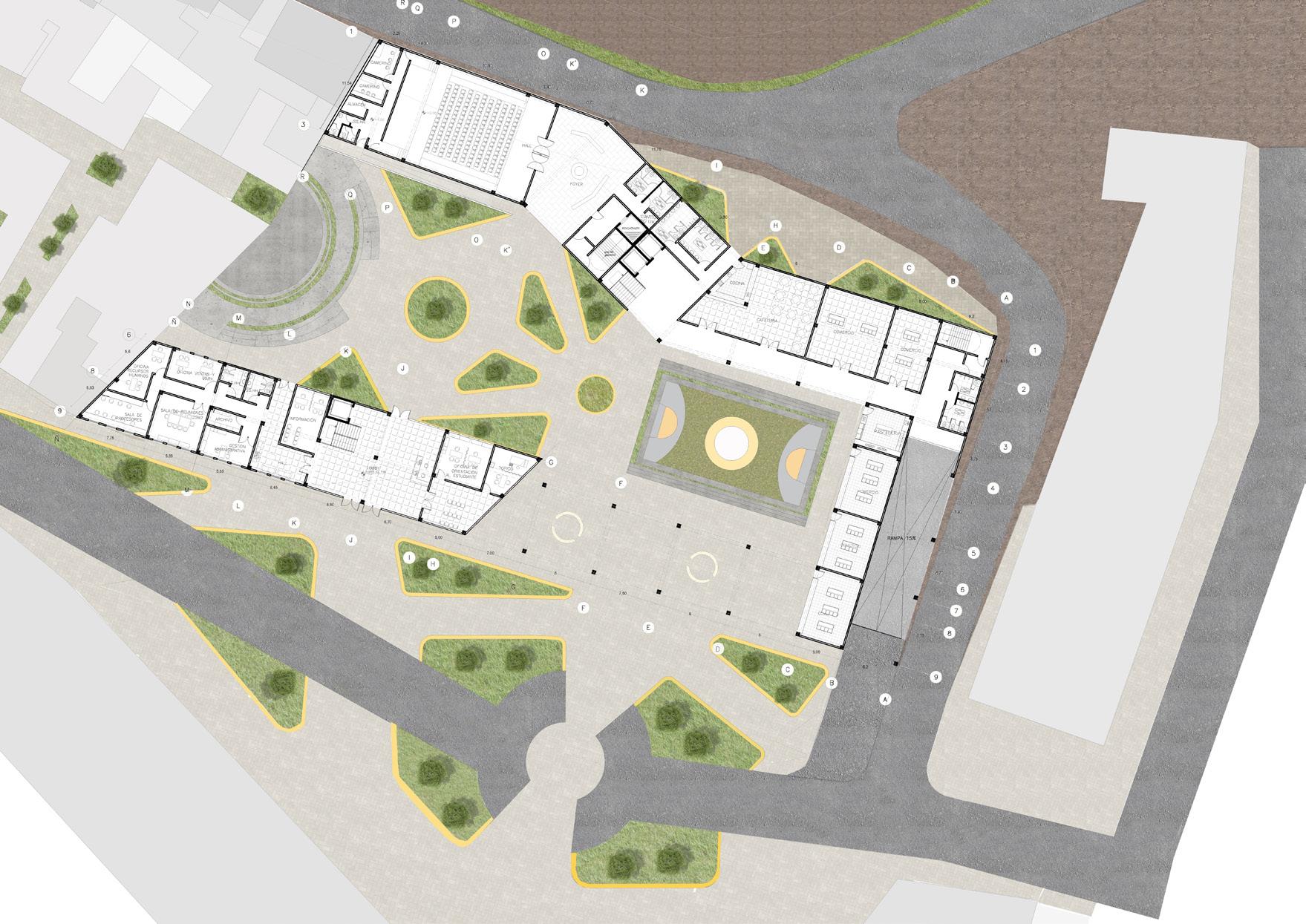

PLANTA PRINCIPAL

UBICACIÓN DEL PROYECTO CONCEPTO DEL PROYECTO

32 33 PLANTAS

SEGUNDO NIVEL TERCER NIVEL

CUARTO NIVEL

QUINTO NIVEL

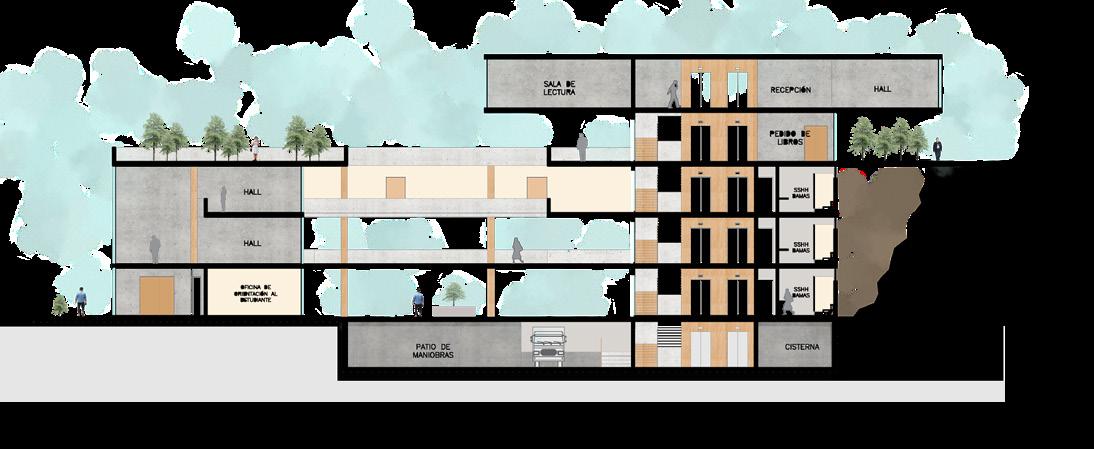

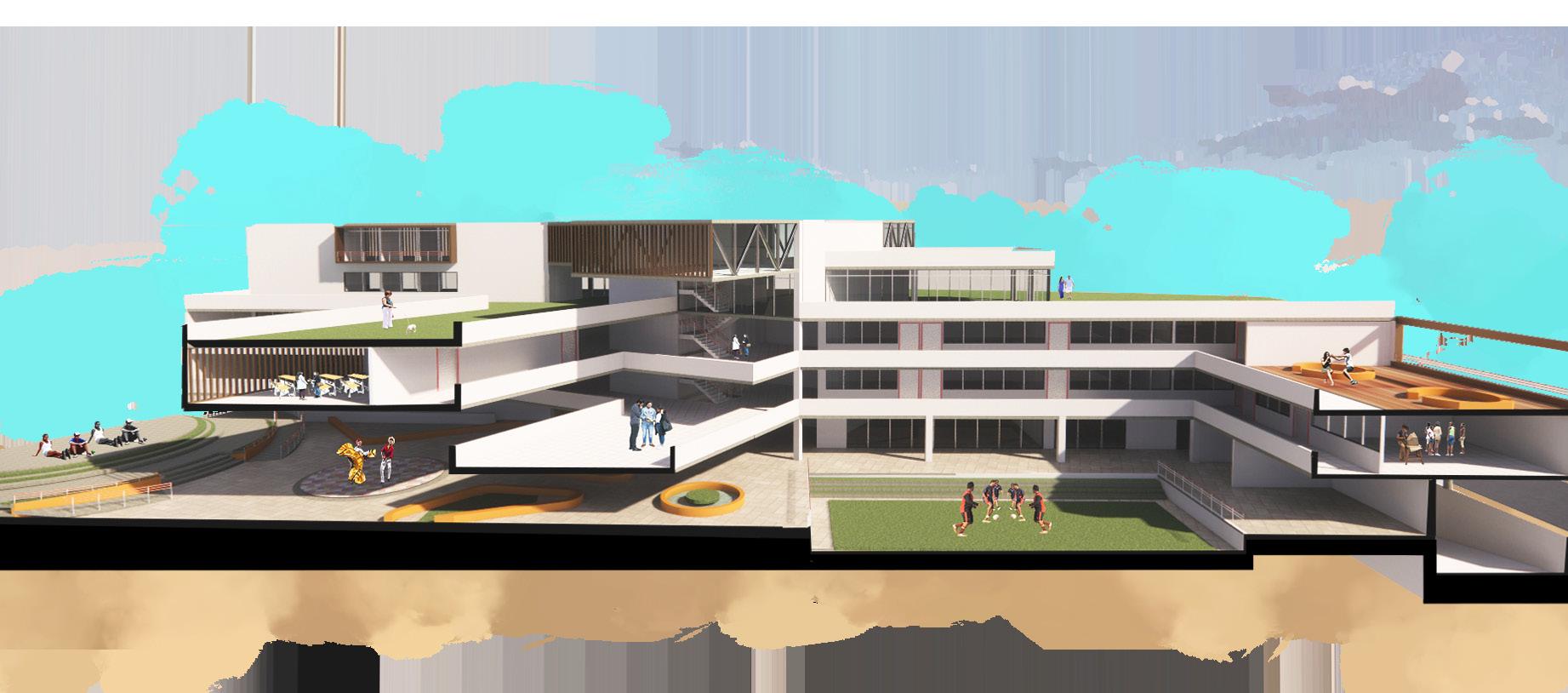

34 35 ELEVACIÓN Y CORTE CORTE FUGADO

CORTE A-A

ELEVACIÓN PRINCIPAL - PSJE. DE LOS DESCALZOS

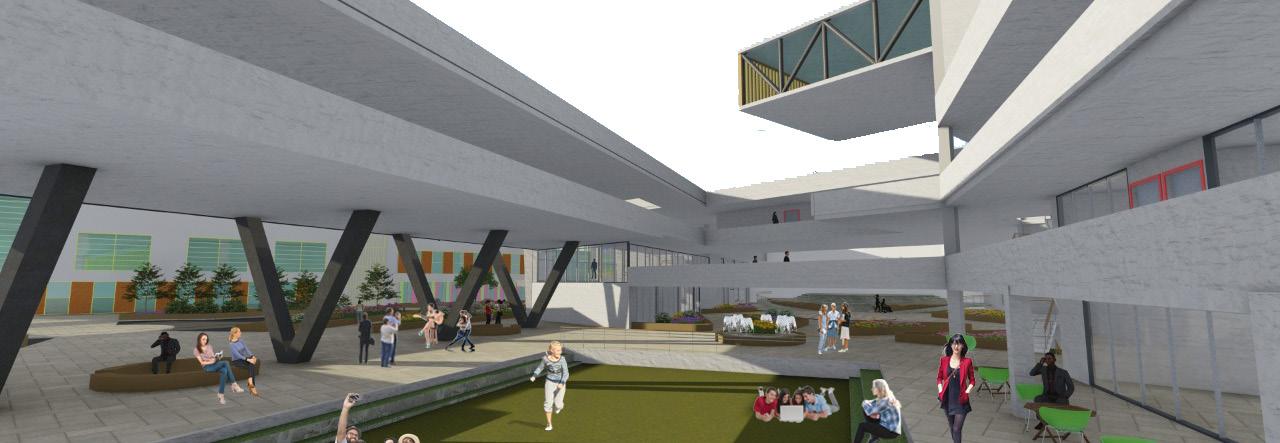

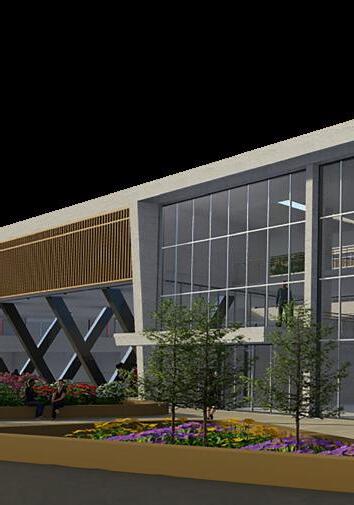

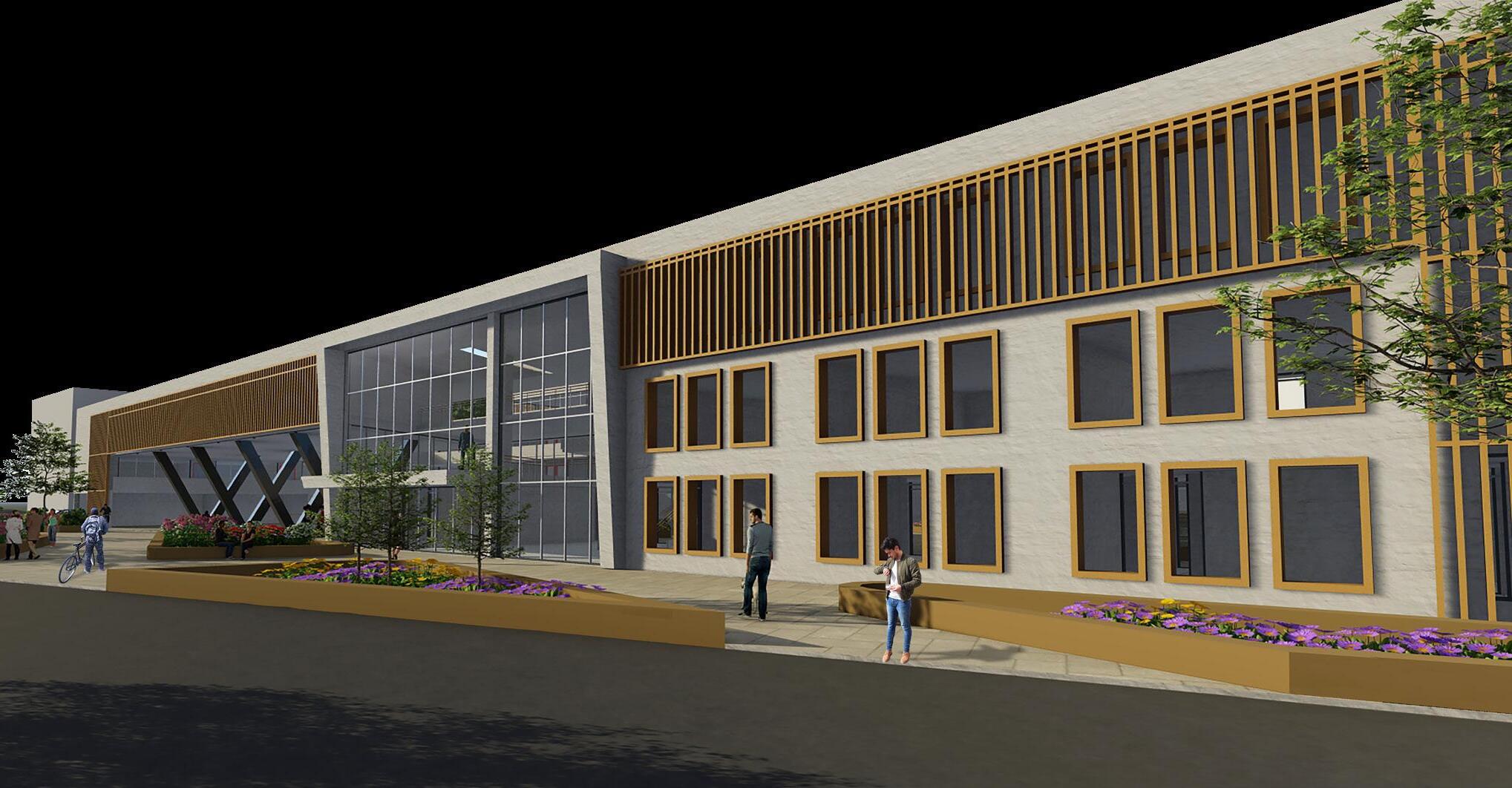

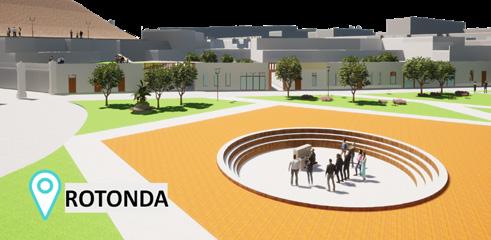

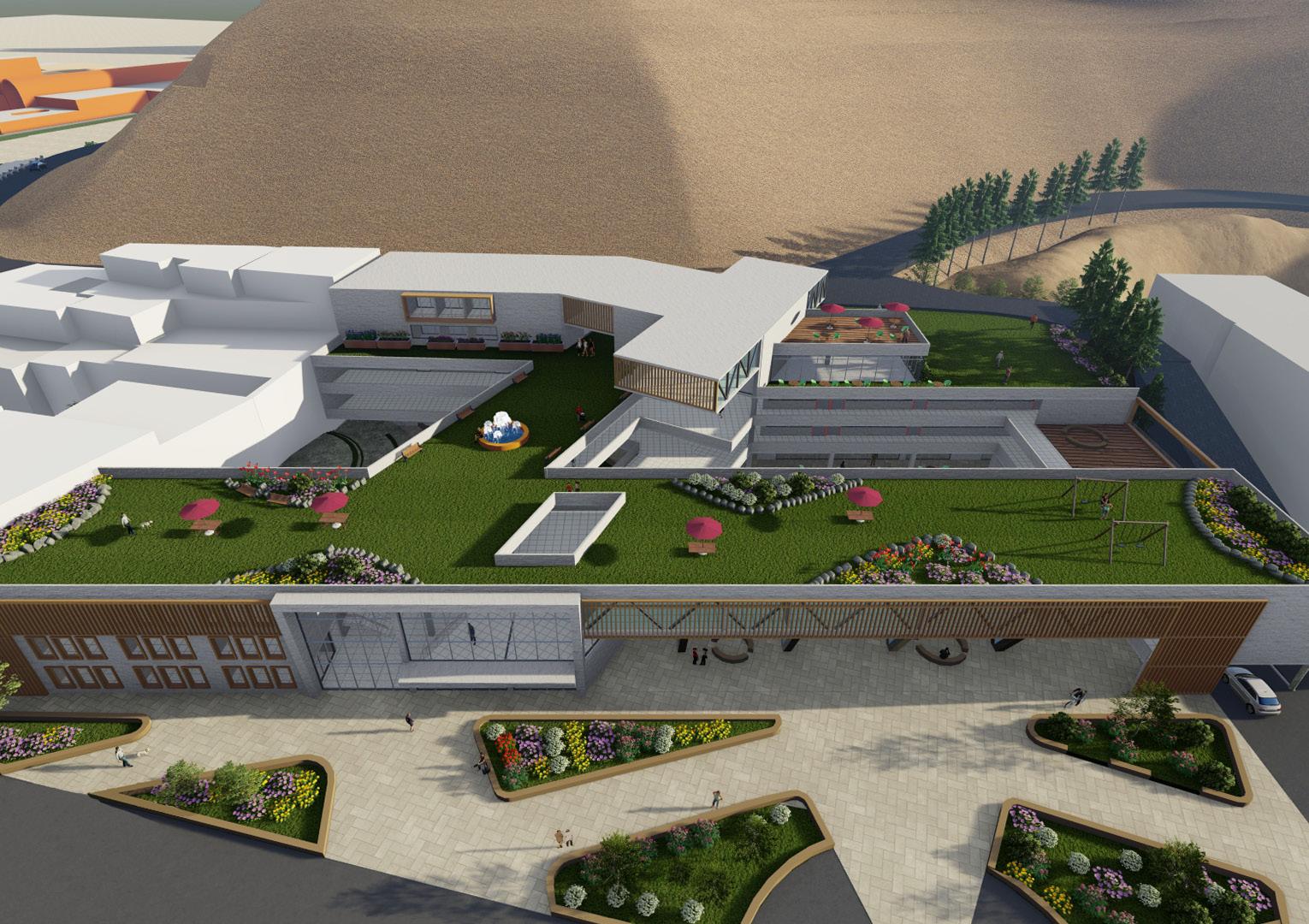

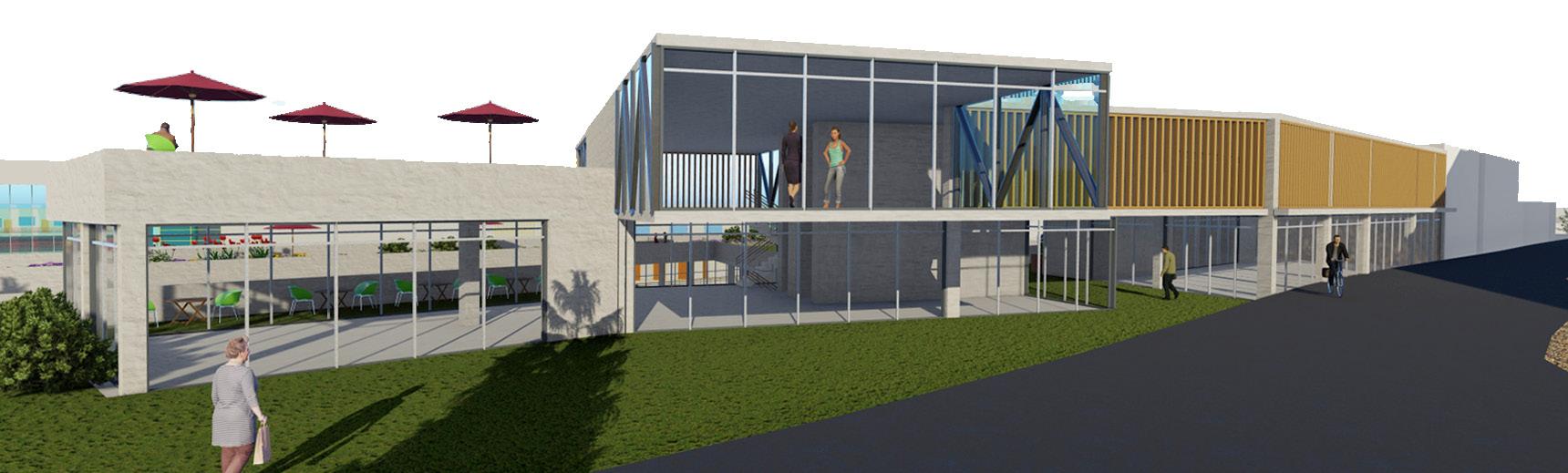

36 VISTAS

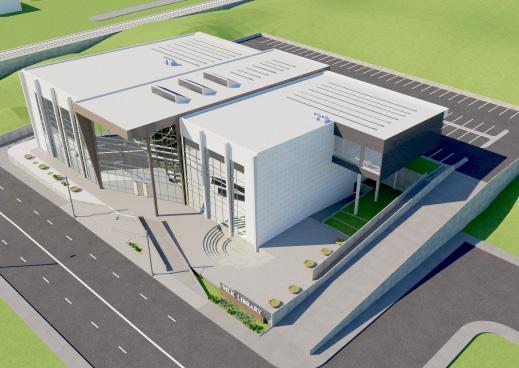

MARTIN LUTHER KING LIBRARY & COMMUNITY CENTER

TEXAS CONDADO DE BEXAR

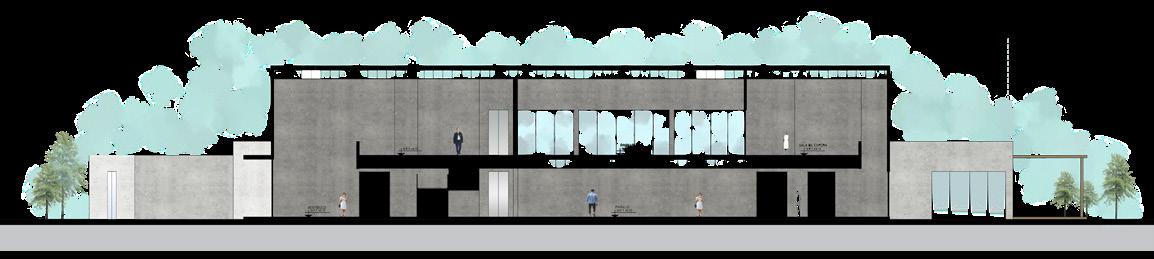

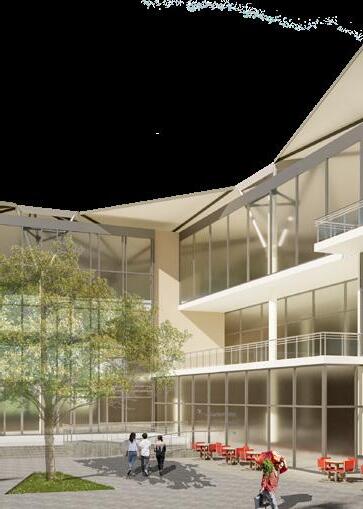

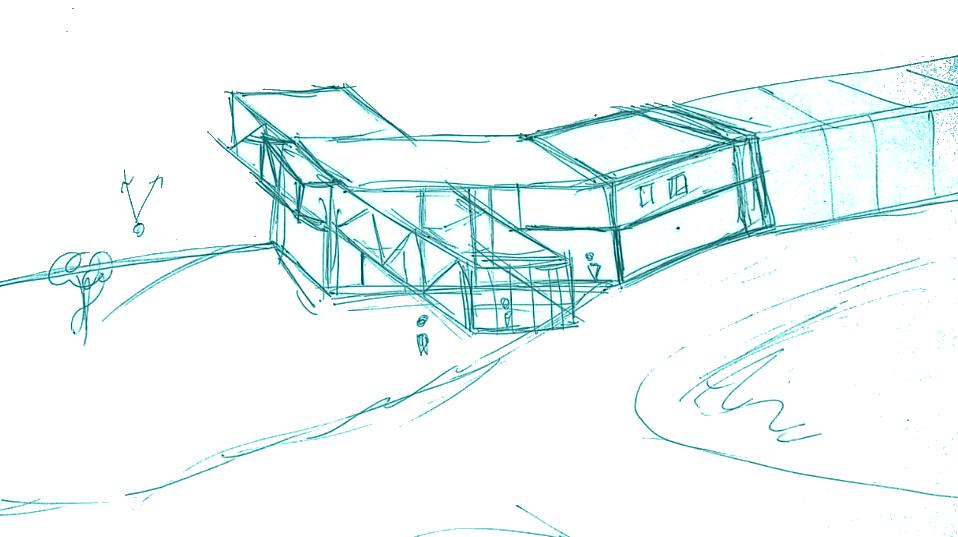

Para la concepción de este proyecto se partio de diferentes factores por cumplir como, clima, topografía, privacidad y diferentes parámetros referentes a la norma en donde su representación arquitectonica debia resaltar a simple vista y ser un hito accesible para la comunidad.

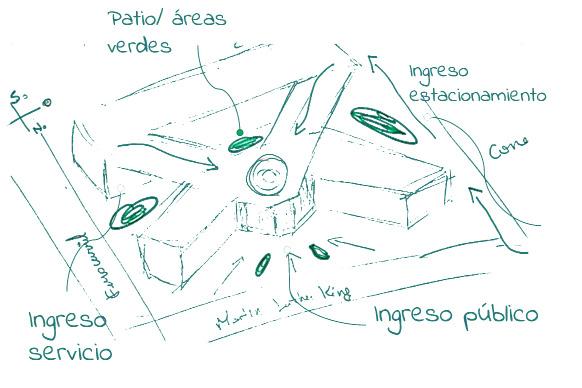

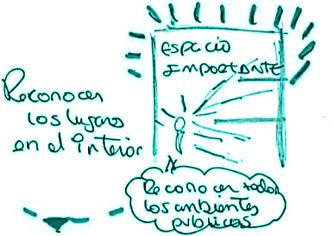

Para la forma se plantea que el proyeto acoja y de la bienvenida a todo público desde las diferentes formas de llegada de los usuarios y que se integren con las areas verdes desde el exterior como continuación del entorno urbano verde del lugar y que a su vez guie al atrio principal de gran altura visto desde la calle y que además distribuya por grados de privacidad a los diferentes ambientes. Asimismo , la adaptación de la forma debia adaptarse a la topografia del terreno, por lo que se crea una conexión directa entre el área posterior y frontal, por el clima en esta zona de San Antonio se orientan correctamente los ambientes y cerramientos para brindar el mayor comfort y concentración a todos los usuarios.

40 UBICACIÓN Y CONTEXTO CONCEPTO

en la

ESTADOS UNIDOS Proyecto ubicado

ciudad de San Antonio perteneciente al Condado

Bexar en Texas , Estados Unidos

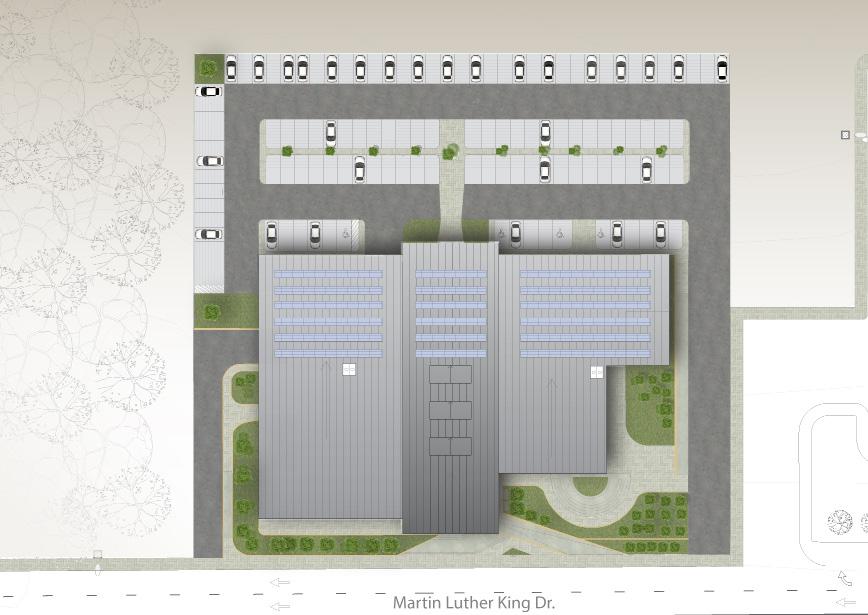

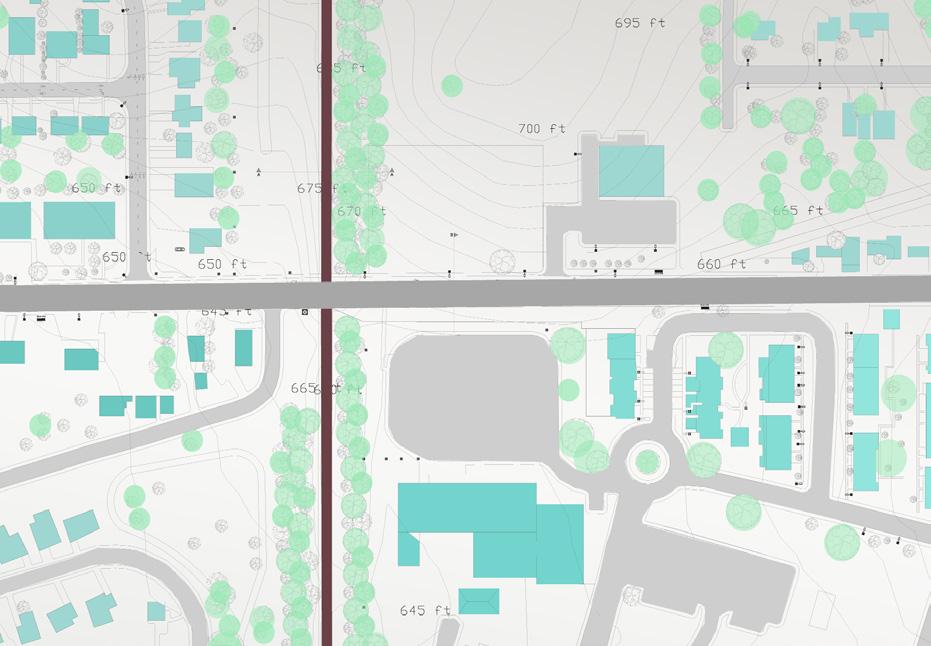

PLANO GENERAL Martin Luther King Avenue Vía Férrea

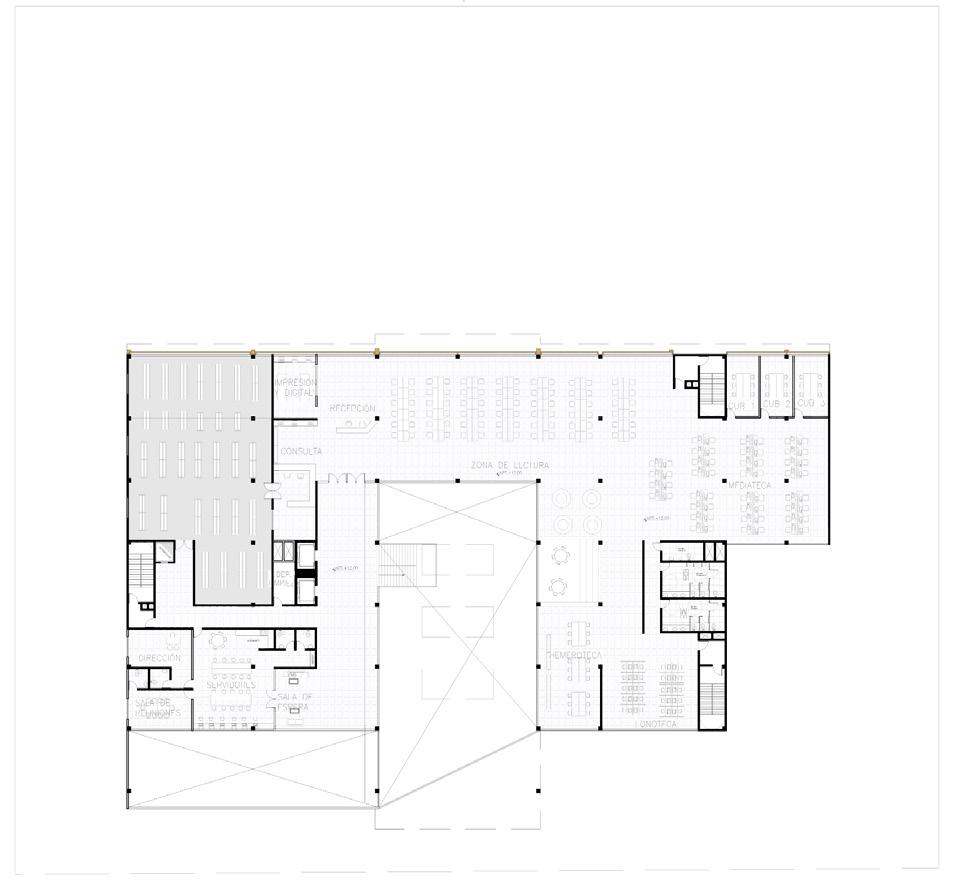

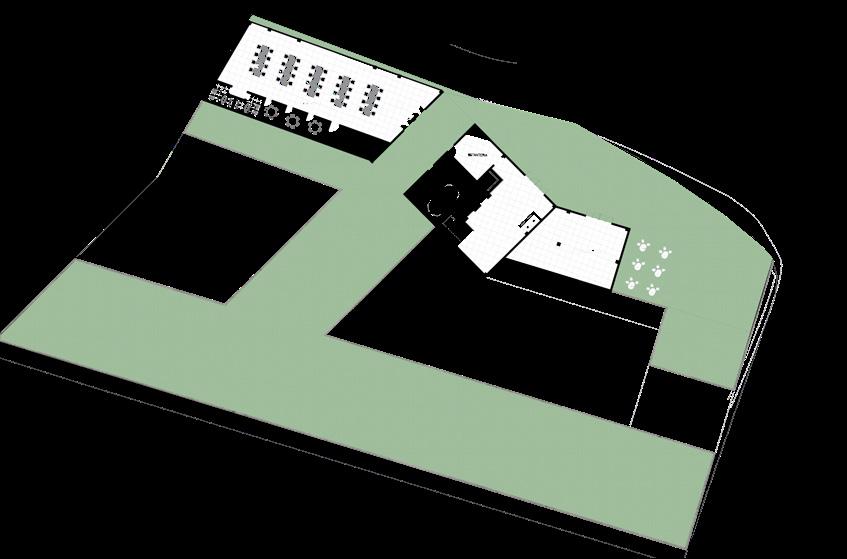

42 43 PLANTAS

PRIMER

SEGUNDO NIVEL

NIVEL TERCER NIVEL

44 45

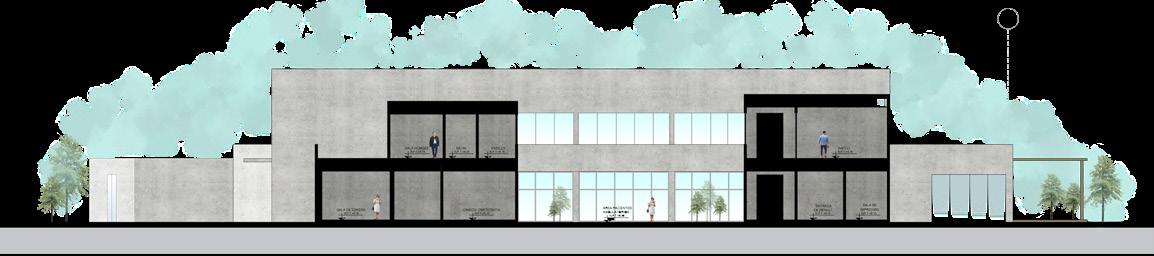

Y CORTES DETALLES CONSTRUCTIVOS

ELEVACIÓN

CORTE

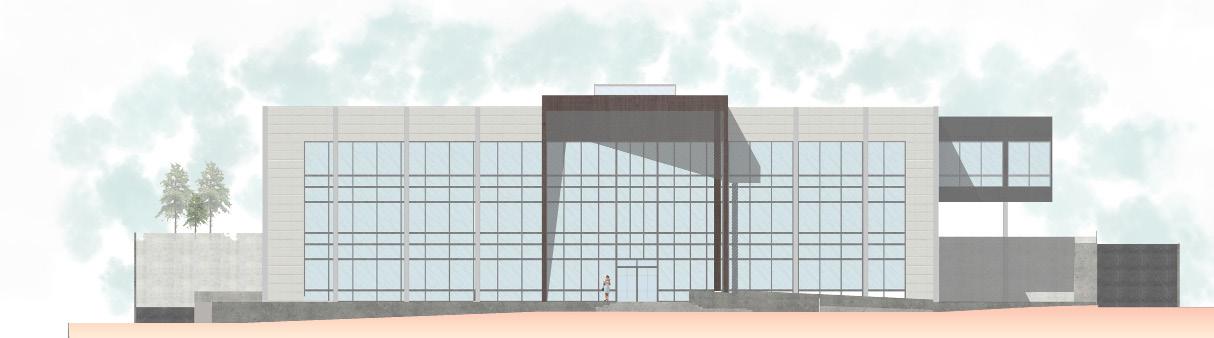

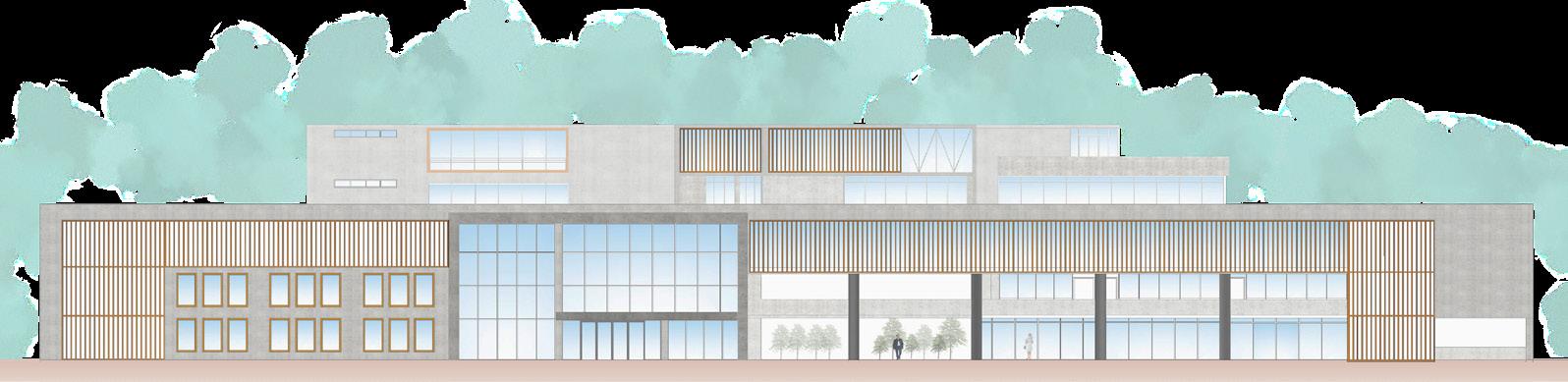

ELEVACIÓN PRINCIPAL

TRANSVERSAL D1

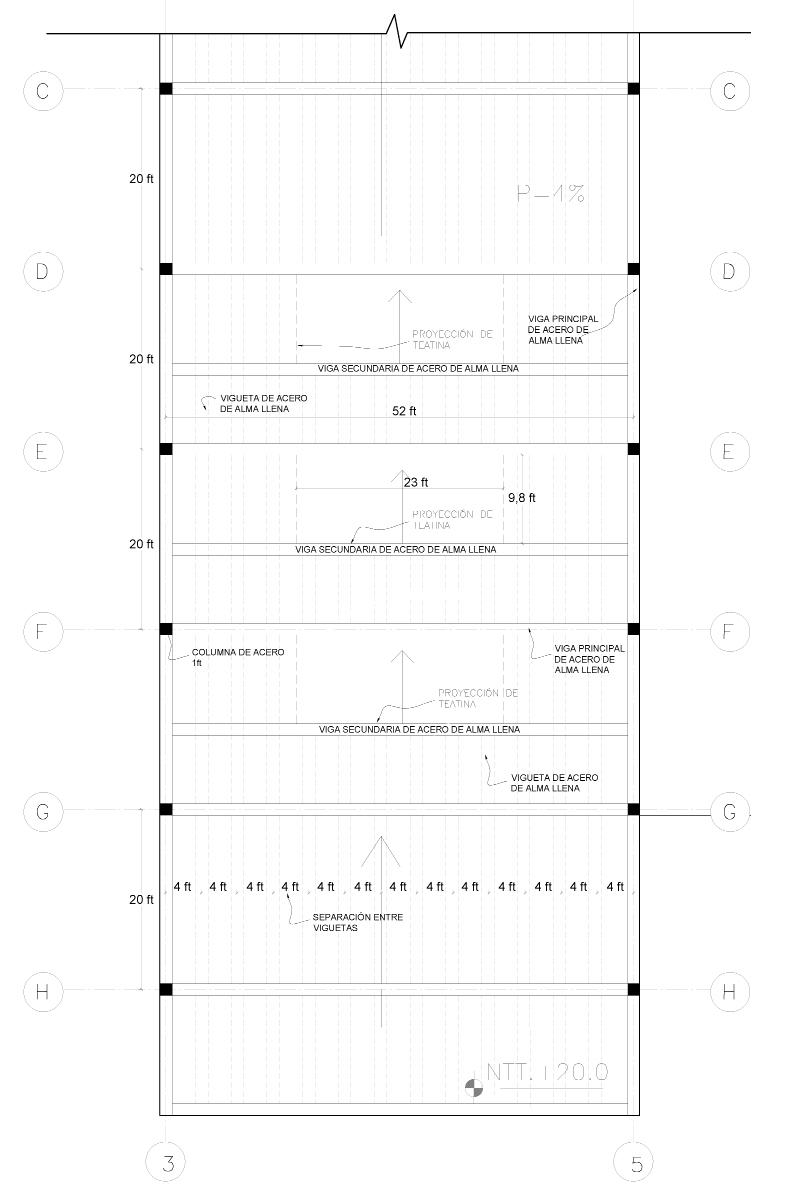

D - PLANTA ESTRUCTURAL HALL D1- DETALLE TEATINA - HALL PRINCIPAL

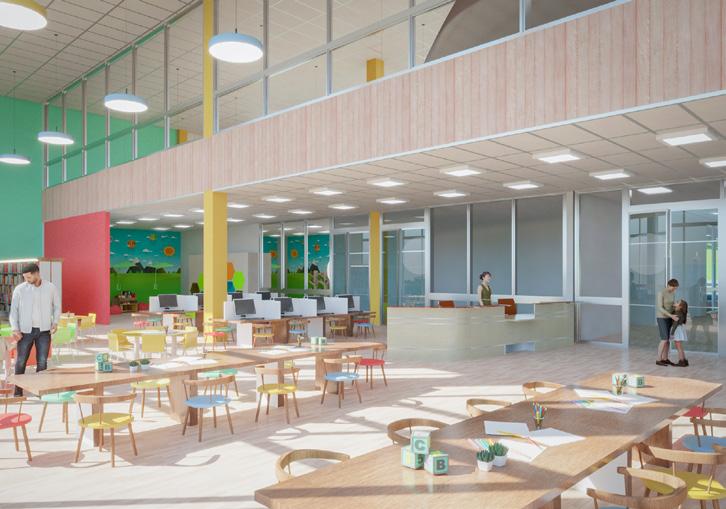

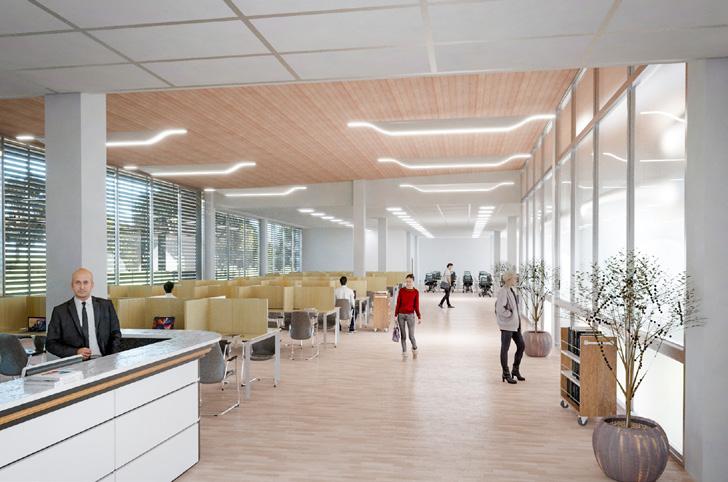

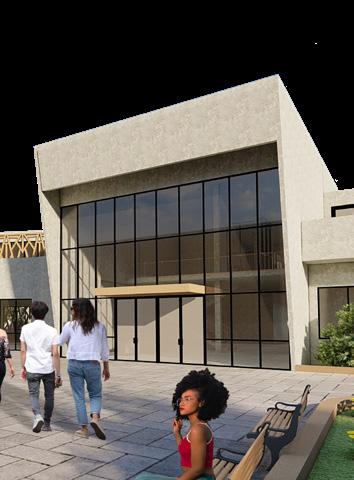

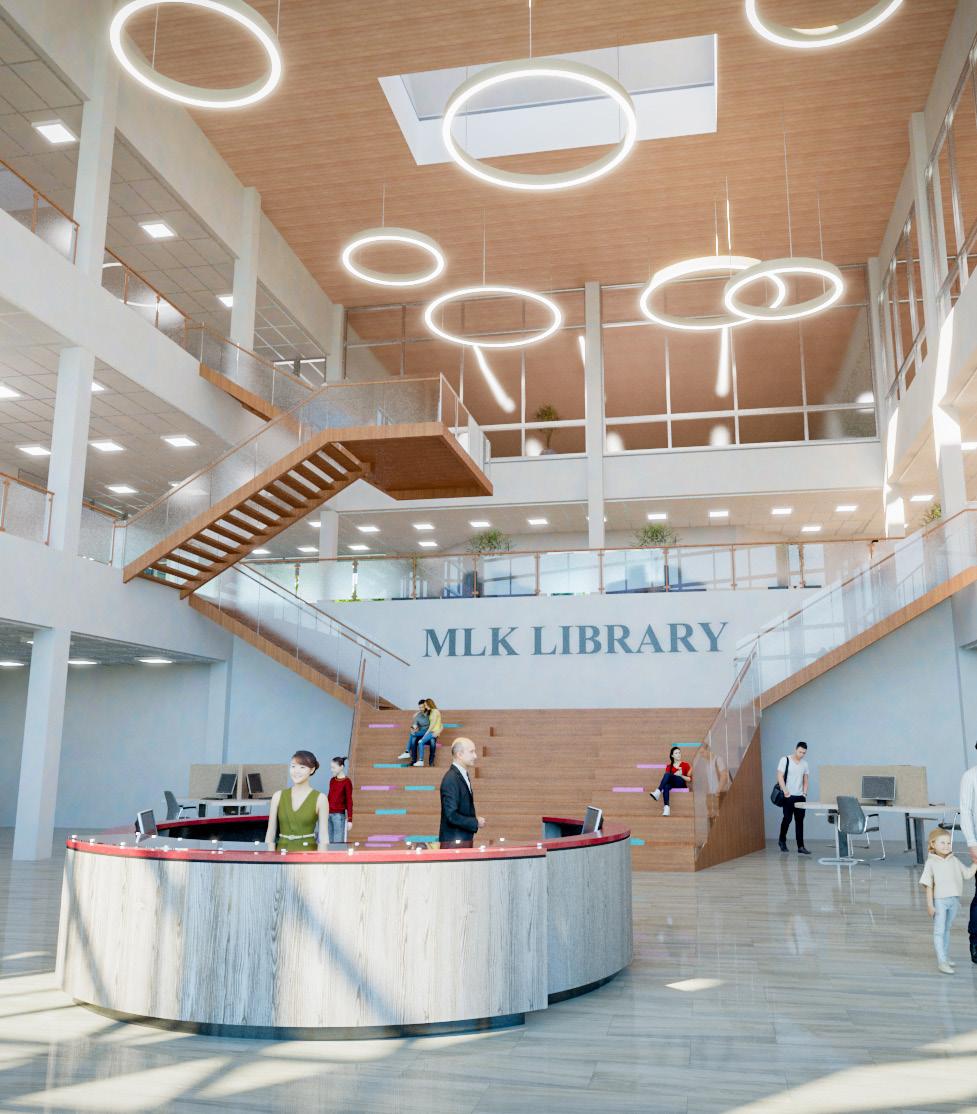

46 VISTAS

Planos realizados para una vivienda en el distrito de San Martín de Porres el terreno consta de 8mx20m, se realizo visita técnica para la toma de medidas respectivas de lo que se tenia construido para una nueva distribución. Como requerimientos se tenia zona de oficina cerca al ingreso principal, garaje y que todos los dormitorios se ubiquen en el segundo nivel y que ademas debía tener una zona de maquinas de coser y una sala de estudio.

Se propuso un hall de ingreso que deriva al garaje como ingreso previo a la vivienda, a partir de ello una escalera que me reparte hacia los pisos superiores y un hall como previo a la oficina y la sala principal de la vivienda. Cuenta con una amplia cocina abierta con dos pozas, un jardín que conecta con la sala-comedor y la zona de lavado. En el 2do nivel requería 4 habitaciones por lo que para las habitaciones secundarias se planteo un baño múltiple de forma que sea flexible para los habitantes de la vivienda. Se planteó también una zona de estar-estudio como medio integrador para el segundo nivel.

49 PROYECTOS FREELANCE VIVIENDA EN SMP V4 1.00 0.95 1.43 M-2 2.43 0.98 HALL INGRESO N.P.T. +0.15 JARDIN N.P.T. +0.15 COMEDOR N.P.T. +0.15 m PARRILLA GARAJE N.P.T. +0.00 m DEPOSITO N.P.T. +0.15 SALA N.P.T. +0.15 OFICINA N.P.T. +0.15 JARDIN TRAGALUZ N.P.T. +0.15 LAV. N.P.T. +0.05 BALCÓN N.P.T. +2.78 MAQUINA DE COSER DORMITORIO N.P.T. 2.78 m DORMITORIO N.P.T. 2.78m CL 1 3 4 1 3 4 A C B D F E M-1 2.43 1.95 2.43 0.80 SS.HH N.P.T. +0.15m 0.60 2.03 1.53 1.30 0.90 P3 2.10 0.97 COCINA N.P.T. +0.15 2.10 1.00 2.10 1.00 1.53 0.95 0.90 INGRESO PRINCIPAL VIVIENDA UNIFAMILIAR PROYECCION PORTON PROYECCION DE VOLADO .25 2.65 1.00 1.10 .25 3.03 6.00 .25 2.80 .25 1.53 .12 1.57 .25 .85 .12 1.00 .12 1.07 .12 .62 3.56 .25 .15 1.02 .12 3.18 4.44 4.38 3.69 4.08 20.00 .97 A C B D F E .13 2.08 .12 .44 .30 2.08 .13 .25 2.10 2.35 6.00 .12 .60 3.56 .25 4.35 .15 3.00 1.29 .15 2.90 .15 .25 3.83 3.81 4.50 4.32 2.80 .25 Pasos 0.25m 1.00 1.26 1.00 SS.HH N.P.T. +2.78m CL V11 0.50 1.43 1.90 1.50 1.30 0.90 V10 1.50 1.00 0.90 V12 1.34 1.50 0.90 V13 1.50 2.03 0.90 1.50 1.49 0.90 2.10 0.90 P8 2.10 0.90 1.50 3.14 0.90 P7 2.10 0.90 .13 2.94 .15 2.97 .12 .25 3.40 2.10 .25 6.00 .12 2.18 .25 .12 1.00 .12 .85 .25 1.50 .15 2.64 .15 1.90 .25 .78 .25 3.83 3.69 .25 4.38 4.32 .25 3.05 .90 .13 3.68 .25 .85 3.14 .90 .15 3.05 .25 .78 .12 .90 3.05 .25 2.54 .15 .90 .73 4.50 3.81 3.83 .25 .12 1.00 .12 .96 .12 .25 2.25 6.00 1 Rejas 0.60 2.03 SALA DE ESTAR/ ESTUDIO N.P.T. +2.78 m PARAPETO H= 1.00 P5 2.10 0.70 P6 2.10 0.60 BARANDA METÁLICA P8 2.10 0.90 2.10 0.90 M-4 2.40 2.60 1.40 1.40 1.00 N.P.T.+2.78m 14 15 16 17 18 19 20 PRIMER NIVEL 1/75 SEGUNDO NIVEL 1/75 TERCER NIVEL 1/75 PARAPETO 1.00 m AZOTEA N.P.T. 5.38m AZOTEA N.P.T. 5.38m PARAPETO H= 1.00 PARAPETO H= 1.00 AZOTEA N.P.T. 5.38m PARAPETO 1.00 m PARAPETO 1.00 m PARAPETO H= 1.00 4 1 3 4 A C B D F E A C B D F E 1 1 A C B D F E .13 2.79 .15 2.82 .12 .25 2.10 1.30 2.10 .25 6.00 .12 3.68 .15 .25 3.56 .25 .82 .25 4.19 .25 2.80 .25 .78 .12 20.00 .12 .15 1.00 .12 .25 2.78 2.10 .25 6.00 PARAPETO H= 1.00 .12 4.61 Muro vidriado DORMITORIO PRINCIPAL N.P.T. +2.78 .12 2.54 .60 .25 .30 .44 2 1.30 .40 .25 3.08 .25 .50 2 .63 2.35 DORMITORIO N.P.T. +2.78m CL CL P9 2.10 1.00 P10 2.10 0.80 2.10 0.70 1.00 2.79 .43 1.40 .40 .15 .40 .25 2.73 .12 2 3 2 3.25 .25 .90 .60 .80 .76 .12 2.49 1.05 .15 .25 2.30 .15 .83 .25 3.56 .15 SS.HH N.P.T. +2.78m 2.10 0.70 .95 .15 1.50 .15 1.00 .15 2.13 3 2 .63 3 2 0.4 0.60 2.03 VANO ALFEIZAR LEYENDA

V4 1.00 0.95 1.43 M-2 2.43 0.98 HALL INGRESO N.P.T. +0.15 JARDIN N.P.T. +0.15 COMEDOR N.P.T. +0.15 PARRILLA GARAJE N.P.T. +0.00 DEPOSITO N.P.T. +0.15 SALA N.P.T. +0.15 OFICINA N.P.T. +0.15 m JARDIN TRAGALUZ N.P.T. +0.15 LAV. N.P.T. +0.05 BALCÓN N.P.T. +2.78 m MAQUINA DE COSER DORMITORIO N.P.T. 2.78 m DORMITORIO 2 N.P.T. 2.78m CL 1 3 4 1 3 4 A C B D F E M-1 2.43 1.95 P4 2.43 0.80 SS.HH N.P.T. +0.15m 0.4 0.60 2.03 1.53 1.30 0.90 2.10 0.97 COCINA N.P.T. +0.15 2.10 1.00 2.10 1.00 V1 1.53 0.95 0.90 INGRESO PRINCIPAL VIVIENDA UNIFAMILIAR PROYECCION PORTON PROYECCION VOLADO .25 2.65 1.00 1.10 .25 3.03 6.00 .25 2.80 .25 1.53 .12 1.57 .25 .85 .12 1.00 .12 1.07 .12 .62 3.56 .25 .15 1.02 .12 3.18 4.44 4.38 3.69 4.08 .97 A C B D F E .13 2.08 .12 .44 .30 2.08 .13 .25 2.10 2.35 6.00 .12 .60 3.56 .25 4.35 .15 3.00 1.29 .15 2.90 .15 .25 3.83 3.81 4.50 4.32 2.80 .25 20.00 Pasos 0.25m 1.00 1.26 1.00 SS.HH N.P.T. +2.78m CL V11 0.50 1.43 1.90 V9 1.50 1.30 0.90 V10 1.50 1.00 0.90 V12 1.34 1.50 0.90 V13 1.50 2.03 0.90 1.50 1.49 0.90 2.10 0.90 P8 2.10 0.90 1.50 3.14 0.90 2.10 0.90 .13 2.94 .15 2.97 .12 .25 3.40 2.10 .25 6.00 .25 3.83 3.69 .25 4.38 4.32 .25 3.05 .90 20.90 20.90 1.00 .12 .96 .12 .25 2.25 6.00 1 Rejas V5 0.4 0.60 2.03 SALA DE ESTAR/ ESTUDIO N.P.T. +2.78 PARAPETO 1.00 2.10 0.70 2.10 0.60 BARANDA METÁLICA 2.10 0.90 P8 2.10 0.90 M-4 2.40 2.60 V6 1.40 1.40 1.00 N.P.T.+2.78m PRIMER NIVEL 1/75 SEGUNDO NIVEL 1/75 TERCER NIVEL 1/75 PARAPETO H= 1.00 AZOTEA N.P.T. 5.38m AZOTEA N.P.T. 5.38m PARAPETO 1.00 m PARAPETO 1.00 AZOTEA N.P.T. 5.38m PARAPETO H= 1.00 PARAPETO H= 1.00 PARAPETO H= 1.00 4 1 3 4 A C B D F E A C B D F E 1 3 1 3 A C B D F E A C B D F E .13 2.79 .15 2.82 .12 .25 2.10 1.30 2.10 .25 6.00 .90 3.18 4.44 4.50 3.81 4.08 .90 3.18 4.44 4.50 3.81 4.08 20.00 .12 .15 1.00 .12 .25 2.78 2.10 .25 6.00 PARAPETO 1.00 4.61 Muro vidriado DORMITORIO PRINCIPAL N.P.T. +2.78 .12 2.54 .60 .25 .30 .44 2 1.30 .40 .25 3.08 .25 .50 2 .63 2.35 DORMITORIO N.P.T. +2.78m CL CL P9 2.10 1.00 P10 2.10 0.80 2.10 0.70 1.00 2.79 .43 1.40 .40 .15 .40 .25 2.73 .12 2 3 2 3.25 .25 SS.HH N.P.T. +2.78m 2.10 0.70 .95 3 2 .63 3 2 V5 0.4 0.60 2.03 VANO ALFEIZAR LEYENDA A-01 1.00 0.95 1.43 M-2 2.43 0.98 HALL INGRESO N.P.T. +0.15 JARDIN N.P.T. +0.15 COMEDOR N.P.T. +0.15 m PARRILLA GARAJE N.P.T. +0.00 m DEPOSITO N.P.T. +0.15 SALA N.P.T. +0.15 OFICINA N.P.T. +0.15 m JARDIN TRAGALUZ N.P.T. +0.15 LAV. N.P.T. +0.05 BALCÓN N.P.T. +2.78 m MAQUINA DE COSER DORMITORIO 1 N.P.T. 2.78 m DORMITORIO 2 N.P.T. 2.78m CL 1 3 4 1 3 4 A C B D F E M-1 2.43 1.95 2.43 0.80 SS.HH N.P.T. +0.15m V3 0.4 0.60 2.03 V2 1.53 1.30 0.90 2.10 0.97 COCINA N.P.T. +0.15 P2 2.10 1.00 P1 2.10 1.00 1.53 0.95 0.90 INGRESO PRINCIPAL VIVIENDA UNIFAMILIAR PROYECCION PORTON PROYECCION VOLADO .25 2.65 1.00 1.10 .25 3.03 6.00 20.00 A C B D F E .13 2.08 .12 .44 .30 2.08 .13 .25 2.10 2.35 6.00 Pasos de 0.25m 1.00 1.26 1.00 SS.HH N.P.T. +2.78m CL V11 0.50 1.43 1.90 1.50 1.30 0.90 V10 1.50 1.00 0.90 V12 1.34 1.50 0.90 V13 1.50 2.03 0.90 V7 1.50 1.49 0.90 P8 2.10 0.90 2.10 0.90 10 11 12 13 V8 1.50 3.14 0.90 2.10 0.90 .13 2.94 .15 2.97 .12 .25 3.40 2.10 .25 6.00 20.90 .90 3.05 .25 2.54 .15 .90 .73 4.50 3.81 3.83 .25 1.00 .12 .96 .12 .25 2.25 6.00 1 Rejas V5 0.4 0.60 2.03 SALA DE ESTAR/ ESTUDIO N.P.T. +2.78 m PARAPETO H= 1.00 2.10 0.70 2.10 0.60 BARANDA METÁLICA 2.10 0.90 2.10 0.90 M-4 2.40 2.60 V6 1.40 1.40 1.00 N.P.T.+2.78m PRIMER NIVEL 1/75 SEGUNDO NIVEL 1/75 TERCER NIVEL 1/75 PARAPETO H= 1.00 AZOTEA N.P.T. 5.38m AZOTEA N.P.T. 5.38m PARAPETO H= 1.00 PARAPETO H= 1.00 AZOTEA N.P.T. 5.38m PARAPETO H= 1.00 PARAPETO H= 1.00 PARAPETO 1.00 m 4 1 3 4 A C B D F E A C B D F E 1 3 1 3 A C B D F E A C B D F E .13 2.79 .15 2.82 .12 .25 2.10 1.30 2.10 .25 6.00 .12 3.68 .25 3.56 .25 4.25 .25 3.00 1.04 .15 .25 2.80 .25 .78 .12 .90 3.18 4.44 4.50 3.81 4.08 .12 3.68 .15 .25 3.56 .25 .82 .25 4.19 .25 2.80 .25 .78 .12 .90 3.18 4.44 4.50 3.81 4.08 .12 .15 1.00 .12 .25 2.78 2.10 .25 6.00 PARAPETO H= 1.00 4.61 Muro vidriado DORMITORIO PRINCIPAL N.P.T. +2.78 .30 .44 2 1.30 .25 .50 2 .63 2.35 DORMITORIO 3 N.P.T. +2.78m CL CL 2.10 1.00 P10 2.10 0.80 P5 2.10 0.70 1.00 2.79 .43 1.40 .40 .15 .40 .25 2.73 .12 2 3 2 3.25 .25 SS.HH N.P.T. +2.78m P5 2.10 0.70 .95 .15 1.00 .15 2.13 .15 3 2 .63 3 2 0.60 2.03 VANO ALFEIZAR LEYENDA PRIMER NIVEL SEGUNDO NIVEL TERCER NIVEL

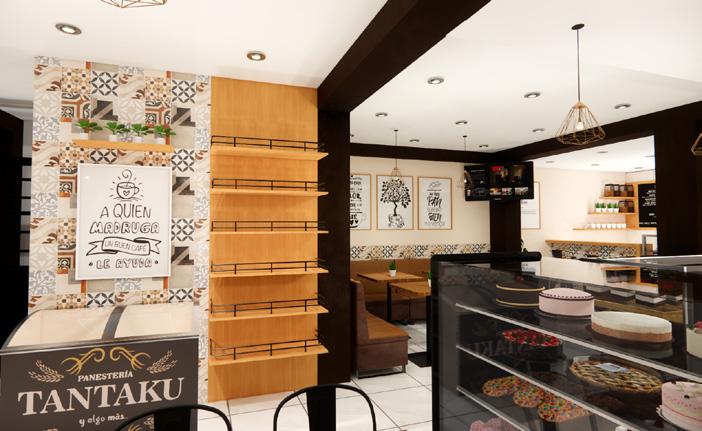

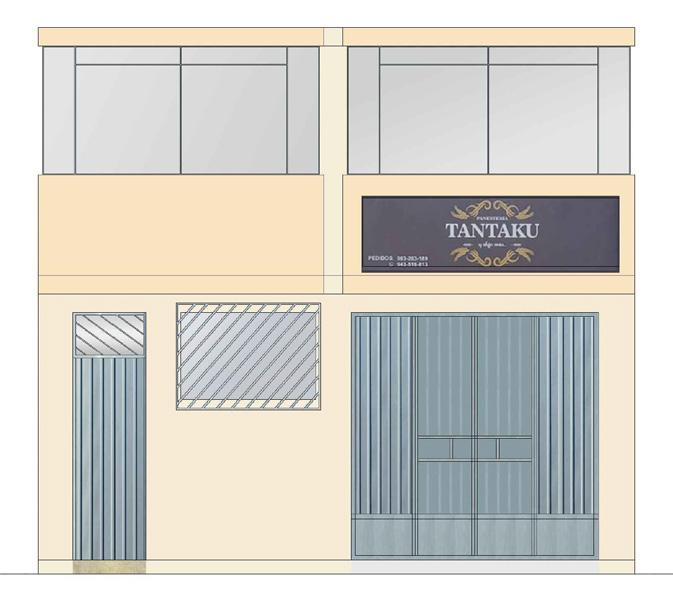

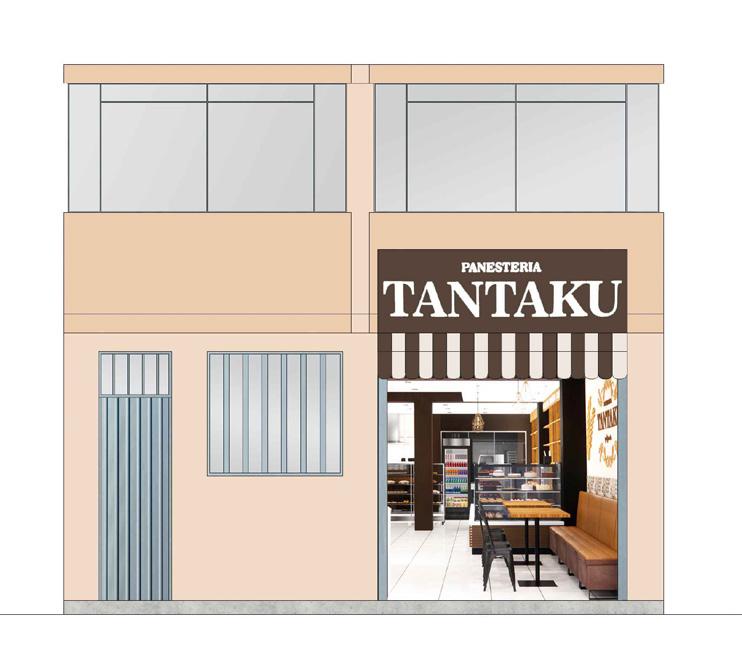

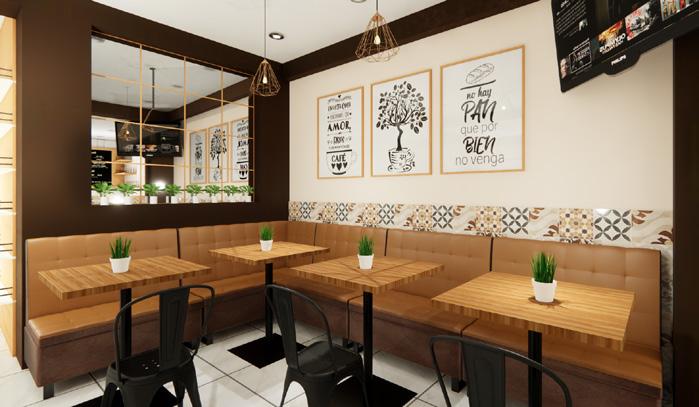

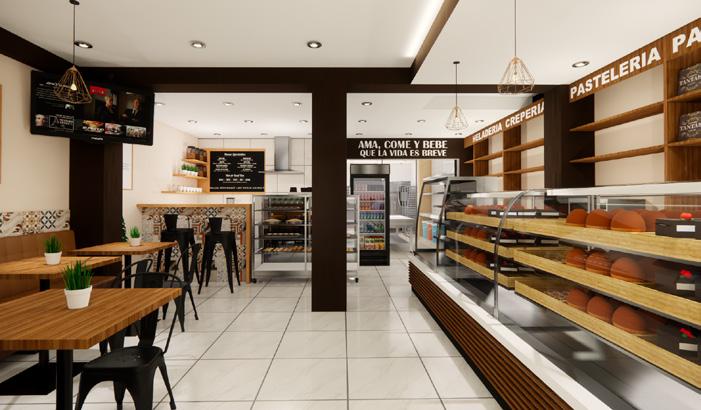

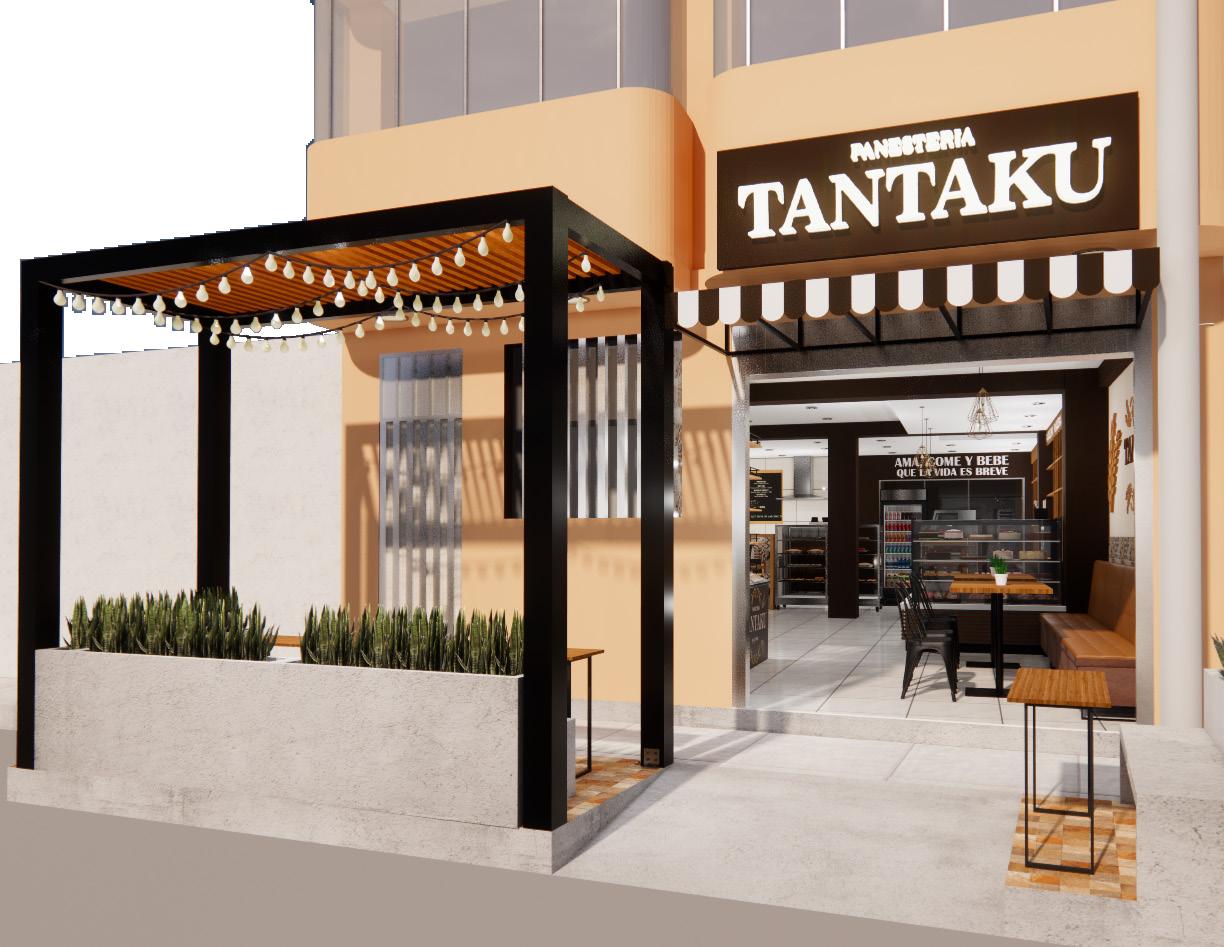

Tantaku, proyecto de remodelación para un café-panaderia. El proyeto debia distribuirse principalmente en 2 áreas. área de cocina y área de mesas - despacho.Las áreas se separan principalmente por una mampara que gía directamente hacia la zona de despacho y zona de preparado de modo que no se encuentre a la vista de la zona de mesas. Se busco que el ambiente tenga colores calidos y se respeto la gama de colores que combinen con el logo del proyecto.

PLANTAS

CORTE D03 - ÁREA DE MESAS Y DESPACHO PRIMER NIVEL DEMOLICIÓN PROYECTO TANTAKU HORNO PUERTA CORRERIZA. ZONA DESPACHO VITRINA PASTELES .14 1.20 .15 1.55 .15 3.17 .14 3.12 3.39 6.50 .90 1 2 3 A B C D E A E F NUEVO MURO PARAPETO .38 .40 .41 1.50 1.50 H=1.20 .70 N.P.T. 0.15 N.P.T. 3.10 N.P.T. 5.8 N.P.T. 0.15 N.P.T. 3.10 N.P.T. 5.8 2.71 .90 .35 3.70 .35 VITRINA CONGELADORA ZONA DESPACHO PARAPETO H=1.20 VITRINA PASTELES VITRINA .35 3.67 .35 4.36 4.40 .90 D-03 AREA DE MESAS .70 .70 .65 2.32 3.60 .70 .70 .40 .41 .70 .70 1.50 1.50 1.89 PLANTA DETALLE ZONA MESAS Y DESPACHO 1/50 ZONA MESAS Y DESPACHO 2. ESC 1/25 CORTE D-03 DETALLE DE AREA DE MESAS Y DESPACHO VITRINA PAN Lampara colgante geometrica Champagne E27 Techo de drywall Espejo .33 .30 .25 .36 .37 .37 .46 .80 .10 1.55 .45 2.90 .90 Repisa productos Tantaku Repisa panetones Tablero 1.53 1.50 1.20 1.50 .20 .20 PARAPETO H=1.20 .20 2.90 .35 .44 .37 .36 Pintura color moka .10 Pintura color moka MATERIALES: MELAMINA CARAMEL PISO PORCELANATO CARRARA BLANCO MATE 60X60 PINTURA PARED LATEX SATINADO Marca: CPP Color: Blanco Perla Proveedor: Promart PINTURA PARED LATEX SATINADO Marca: CPP Color: Moka Proveedor: Ripley 4

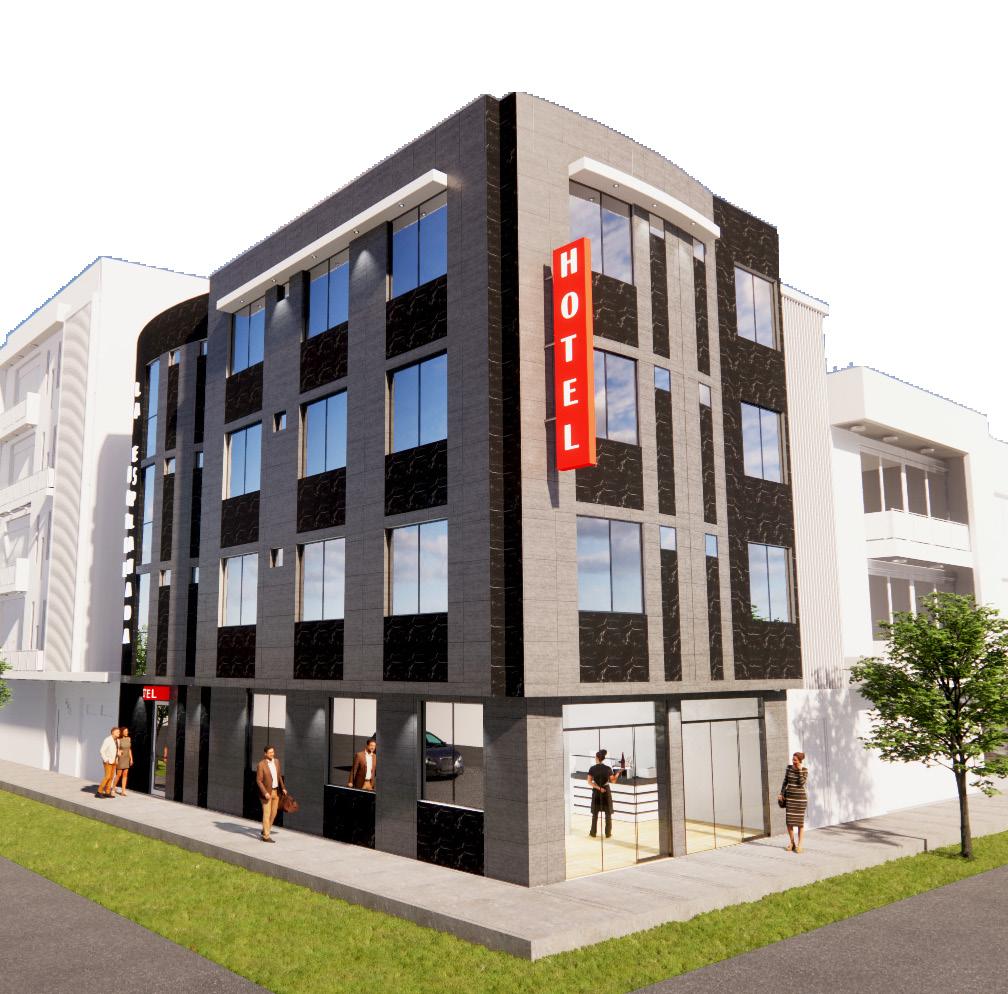

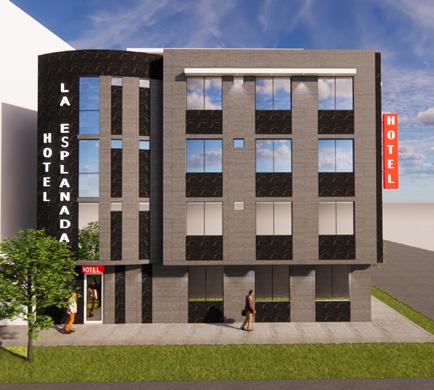

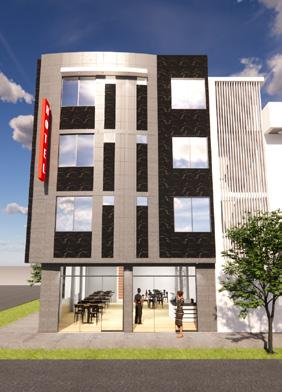

PROYECTO QUISPE

Esta propuesta fue realizada para un hotel ubicado en Ventanilla, terreno de 7.5m x 16m con dos frentes, se requirió 4 pisos más azotea según parámetros, y el primer nivel se destino a comercio, a partir del segundo nivel se distribuyen las habitaciones todas con servicios higiénicos , se prioriza el frente transversal puesto que esta ubicado en una vía principal para aprovechar la visualización del comercio en el primer nivel y el ingreso del hotel se derivo hacia la vía secundaria.

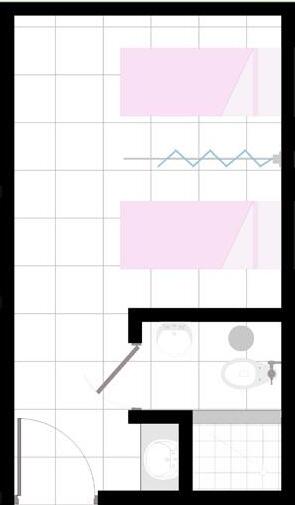

2DO AL 4TO NIVEL - PLANTA TÍPICA AZOTEA

53 JUNIO 2022 1/50 A-01 1 de 3 Ingeniería construcción CEL: 960 110 394 COMERCIAL UBICACIÓN CAD ARQUITECTURA DISTRIBUCIÓN 1°, 2°, 3°, 4° Y AZOTEA Mz-X Lt -04 PROYECTO PILOTO NUEVO PACHACUTEC SECTOR A GRUPO RESIDENCIAL A4 NICOLAS QUISPE QUEHUARUCHO PUERTA METALICA 2.76 PUERTA METALICA 2.76 0.75 2.10 P2 1.00 2.40 P1 1.00 2.10 10 11 V-1 1.70 1.00 1.85 LOCAL NPT +0.15 LOCAL NPT +0.15 LOCAL NPT +0.15 LOCAL NPT +0.15 LOCAL NPT +0.15 LOCAL NPT +0.15 S.H. NPT +0.15 HALL NPT +0.15 LOCAL NPT +0.15 Junta Sismica e=0.3cm Junta Sismica e=0.3cm B B A B C 3.74 3.73 7.47 .30 3.26 .35 3.26 .30 1 2 3 4 5 6 2.93 2.75 3.39 15.97 .30 .40 1.10 .40 1.70 .88 .30 .40 1.00 1.89 .30 .30 2.90 4.00 2.40 1.70 .80 2.40 V-1 1.70 1.00 1.85 V-1 1.70 1.00 1.85 A B C 3.74 3.73 7.47 .30 .50 2.76 .35 2.76 .50 .30 .45 1 2 3 4 5 6 2.93 2.75 3.39 15.97 Junta Sismica e=0.3cm .30 2.94 .30 2.45 .30 2.58 .40 1.69 .30 1.91 2.40 4.00 2.90 .40 .75 1.66 1.10 1ER PISO V-2 1.60 1.40 1.10 S.H. S.H. SS.HH SS.HH SS.HH HABITACIÓN MATRIMONIAL HABITACIÓN QUEEN HABITACIÓN MATRIMONIAL 0.75 2.10 P2 0.75 2.10 P2 0.75 2.10 P2 0.75 2.10 P2 0.90 2.10 P1 2.10 P1 1.09 2.32 2.37 1.20 1.35 1.20 .30 HABITACIÓN MATRIMONIAL HABITACIÓN MATRIMONIAL RECEPCIÓN HABITACIÓN SIMPLE 2.58 2.81 V-2 1.60 1.40 1.10 HABITACIÓN SIMPLE V-3 1.70 1.40 V-3 1.70 1.40 1.10 V-6 1.10 2.10 0.40 0.85 2.10 P3 0.85 2.10 P3 0.90 2.10 P4 0.90 2.10 0.75 P2 0.75 2.10 P2 V-5 0.40 V-5 0.94 2.10 0.40 0.75 2.10 P2 0.00 24 25 26 27 28 V-4 1.00 2.65 V-9 1.00 HALL Barandas 1.00 Junta Sismica e=0.3cm Junta Sismica e=0.3cm NPT +3.50 NPT +3.50 NPT +3.50 NPT +3.50 NPT +3.50 NPT +3.50 NPT +3.50 S.H. S.H. NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 V-3 1.70 1.10 1.40 3.74 3.73 .15 1.60 .42 .50 .43 .66 .38 .33 1.60 .15 .15 .50 .15 7.92 A B C B B A B C 7.47 3.74 3.73 .30 1.05 .35 1.42 .30 .65 1.01 1.20 .75 .15 .94 1 2 3 4 5 6 2.93 2.75 3.39 15.97 .30 .40 1.10 .40 1.70 .88 .30 .40 1.00 1.89 .30 2.90 4.00 .12 1.70 .80 1.70 .50 .72 .51 .56 .70 .40 2DO PISO Junta Sismica e=0.3cm 1 2 3 4 5 6 2.93 2.75 3.39 15.97 .30 2.94 .30 1.15 .30 2.58 .40 .95 .30 2.50 2.40 4.00 2.90 .40 .15 1.15 .15 Junta Sismica e=0.3cm .91 .40 VANO ANCHO ALTO ALFEIZAR LEYENDA PLANTAS PRIMER NIVEL JUNIO 2022 1/50 A-03 3 de 3 Ingeniería & construcción CEL: 960 110 394 COMERCIAL CAD ARQUITECTURA DISTRIBUCIÓN 1°, 2°, 3°, 4° Y AZOTEA Mz-X -04 PROYECTO PILOTO NUEVO PACHACUTEC SECTOR GRUPO RESIDENCIAL A4 NICOLAS QUISPE QUEHUARUCHO 0.90 2.10 P1 1.09 2.17 TENDAL V-6 2.10 1.00 P4 V-5 0.94 2.10 V-5 0.94 2.10 0.40 Barandas 1.00 Junta Sismica e=0.3cm NPT +11.45 LAVANDERÍA NPT +11.45 AZOTEA NPT +11.45 DEPÓSITO NPT +11.45 AZOTEA NPT +11.45 AZOTEA NPT +11.45 AZOTEA NPT +11.45 Parapeto H: 1.00 Parapeto 1.00 Parapeto 1.00 Parapeto 1.00 Parapeto 1.00 Parapeto 1.00 Parapeto 1.00 S.H. NPT +8.90 V-2 1.60 1.30 .30 B B A B C 7.47 3.74 3.73 .30 1.05 .35 1.42 .30 .65 1.01 1.20 .75 .15 .94 e=0.3cm Junta Sismica e=0.3cm Junta Sismica 3.74 3.73 .15 3.26 .35 1.75 .15 7.92 A B C 1 2 3 4 5 6 2.93 2.75 3.39 15.97 .30 .40 .40 1.68 .90 .30 5.69 .30 2.90 4.00 .95 .90 2.40 .40 1 2 3 4 5 6 2.93 2.75 3.39 15.97 .30 1.85 .40 1.10 .30 2.58 .40 .95 .30 2.50 2.40 4.00 2.90 .40 .15 1.15 .15 Junta Sismica e=0.3cm .30 .40 .15 1.60 1.04 .15 .35 .81 .10 1.46 .30 1.66 AZOTEA N.P.T +0.15 .15 3.00 .20 2.50 .20 2.50 .20 2.50 .20 1.00 N.P.T N.P.T +6.05 N.P.T +8.75 N.P.T +11.45 DORMITORIO DORMITORIO DORMITORIO DORMITORIO BAÑO BAÑO BAÑO BAÑO BAÑO DORMITORIO DORMITORIO ALMACEN Parapeto 1.00 VANO ANCHO ALTO ALFEIZAR LEYENDA JUNIO 2022 1/50 A-01 1 de 3 Ingeniería construcción CEL: 960 110 394 COMERCIAL UBICACIÓN CAD ARQUITECTURA DISTRIBUCIÓN 1°, 2°, 3°, 4° Y AZOTEA Mz-X Lt -04 PROYECTO PILOTO NUEVO PACHACUTEC SECTOR A GRUPO RESIDENCIAL A4 NICOLAS QUISPE QUEHUARUCHO PUERTA METALICA 2.76 PUERTA METALICA 2.76 0.75 2.10 P2 1.00 2.40 P1 1.00 2.10 10 11 V-1 1.70 1.00 1.85 LOCAL NPT +0.15 LOCAL NPT +0.15 LOCAL NPT +0.15 LOCAL NPT +0.15 LOCAL NPT +0.15 LOCAL NPT +0.15 S.H. NPT +0.15 HALL NPT +0.15 LOCAL NPT +0.15 Junta Sismica e=0.3cm Junta Sismica e=0.3cm B B A B C 3.74 3.73 7.47 .30 3.26 .35 3.26 .30 1 2 3 4 5 6 2.93 2.75 3.39 15.97 .30 .40 1.10 .40 1.70 .88 .30 .40 1.00 1.89 .30 .30 2.90 4.00 2.40 1.70 .80 2.40 V-1 1.70 1.00 1.85 V-1 1.70 1.00 1.85 A B C 3.74 3.73 7.47 .30 .50 2.76 .35 2.76 .50 .30 .45 1 2 3 4 5 6 2.93 2.75 3.39 15.97 Junta Sismica e=0.3cm .30 2.94 .30 2.45 .30 2.58 .40 1.69 .30 1.91 2.40 4.00 2.90 .40 .75 1.66 1.10 1ER PISO V-2 1.60 1.40 1.10 S.H. S.H. SS.HH SS.HH SS.HH HABITACIÓN MATRIMONIAL HABITACIÓN QUEEN HABITACIÓN MATRIMONIAL 0.75 2.10 P2 2.10 P2 0.75 2.10 P2 0.75 2.10 P2 0.90 2.10 P1 0.90 2.10 P1 1.09 2.32 2.37 1.20 1.35 1.20 .30 HABITACIÓN MATRIMONIAL HABITACIÓN MATRIMONIAL RECEPCIÓN HABITACIÓN SIMPLE 2.58 2.81 V-2 1.60 1.40 1.10 HABITACIÓN SIMPLE V-3 1.70 1.40 1.10 V-3 1.70 1.40 V-6 1.10 2.10 0.40 0.85 2.10 P3 0.85 2.10 P3 0.90 2.10 P4 0.90 2.10 0.75 2.10 P2 0.75 2.10 P2 V-5 0.94 2.10 0.40 V-5 0.94 2.10 0.40 0.75 2.10 P2 0.00 24 25 26 27 28 V-4 1.00 2.65 V-9 1.16 1.00 1.00 HALL Barandas 1.00 Junta Sismica e=0.3cm Junta Sismica e=0.3cm NPT +3.50 NPT +3.50 NPT +3.50 NPT +3.50 NPT +3.50 NPT +3.50 NPT +3.50 S.H. S.H. NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 NPT +3.35 V-3 1.70 1.10 1.40 3.74 3.73 .15 1.60 .42 .50 .43 .66 .38 .33 1.60 .15 .15 .50 7.92 A B C B B A B C 7.47 3.74 3.73 .30 1.05 .35 1.42 .30 .65 1.01 1.20 .75 .15 .94 1 2 3 4 5 6 2.93 2.75 3.39 15.97 .30 .40 1.10 .40 1.70 .88 .30 .40 1.00 1.89 .30 2.90 4.00 .12 1.70 .80 1.70 .50 .72 .51 .56 .70 .40 2DO PISO Junta Sismica e=0.3cm 1 2 3 4 5 6 2.93 2.75 3.39 15.97 .30 2.94 .30 1.15 .30 2.58 .40 .95 .30 2.50 2.40 4.00 2.90 .40 .15 1.15 .15 Junta Sismica e=0.3cm .91 .40 VANO ANCHO ALTO ALFEIZAR LEYENDA CORTE Y VISTAS JUNIO 2022 1/50 A-03 3 de 3 Ingeniería construcción CEL: 960 COMERCIAL UBICACIÓN CAD ARQUITECTURA DISTRIBUCIÓN 2°, 3°, 4° Y AZOTEA Mz-X Lt -04 PROYECTO PILOTO NUEVO PACHACUTEC SECTOR GRUPO RESIDENCIAL NICOLAS QUISPE QUEHUARUCHO 0.90 1.09 2.17 TENDAL V-6 2.10 0.90 2.10 P4 V-5 0.94 2.10 1.00 V-5 0.94 2.10 0.40 59 60 61 62 63 Barandas 1.00 Junta Sismica e=0.3cm NPT +11.45 LAVANDERÍA NPT +11.45 AZOTEA NPT +11.45 DEPÓSITO NPT +11.45 AZOTEA NPT +11.45 AZOTEA NPT +11.45 AZOTEA NPT +11.45 Parapeto 1.00 Parapeto 1.00 Parapeto 1.00 Parapeto 1.00 Parapeto 1.00 Parapeto 1.00 Parapeto 1.00 S.H. NPT +8.90 V-2 1.60 1.30 1.10 .30 B B A B C 7.47 3.74 3.73 .30 1.05 .35 1.42 .30 .65 1.01 1.20 .75 .15 .94 e=0.3cm Junta Sismica e=0.3cm Junta Sismica 3.74 3.73 .15 3.26 .35 1.75 .15 7.92 A B C 1 2 3 4 5 6 2.93 2.75 3.39 15.97 .30 .40 .40 1.68 .90 .30 5.69 .30 2.90 4.00 .95 .90 2.40 .40 1 2 3 4 5 6 2.93 2.75 3.39 15.97 .30 1.85 .40 1.10 .30 2.58 .40 .95 .30 2.50 2.40 4.00 2.90 .40 .15 1.15 .15 Junta Sismica e=0.3cm .30 .40 .15 1.60 1.04 .15 .35 .81 .10 1.46 .30 1.66 AZOTEA CORTE B-B N.P.T +0.15 .15 3.00 .20 2.50 .20 2.50 .20 2.50 .20 1.00 N.P.T N.P.T +6.05 N.P.T +8.75 N.P.T +11.45 DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO DORMITORIO BAÑO BAÑO BAÑO BAÑO BAÑO BAÑO DORMITORIO DORMITORIO DORMITORIO BAÑO RECEPCIÓN ALMACEN Parapeto 1.00 VANO ANCHO ALTO ALFEIZAR LEYENDA CORTE B-B

PROGRAMA 3D MAX

MINI SALA

DORMITORIO + TERRAZA

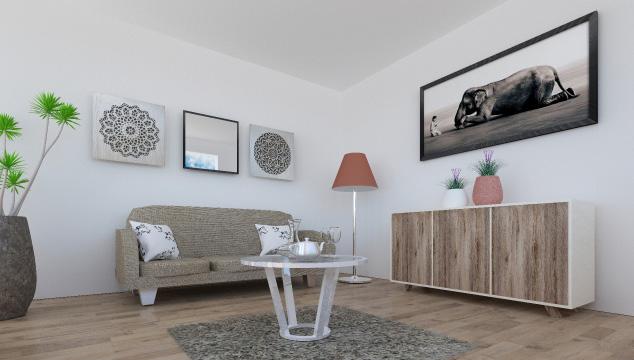

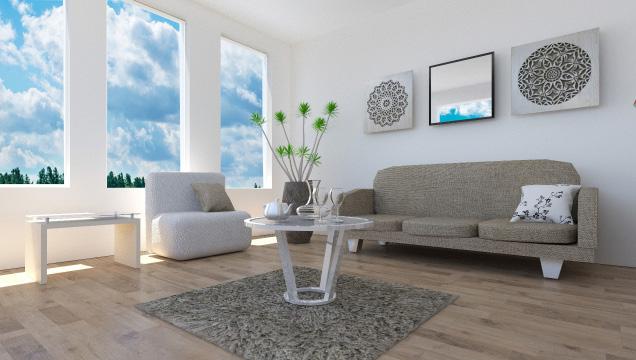

Para este primer trabajo se utilizo solo la iluminación del sol, buscando la posición correcta para lograr buena iluminación en todo el espacio. Se creo mobiliario propio utilizando las herramientas aprendidas y colocaron texturas para poder renderizar.

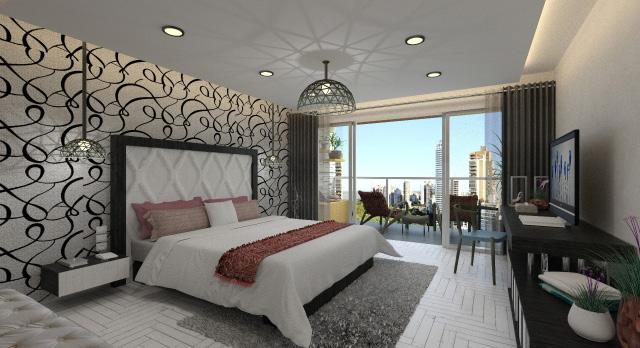

Amplio dormtorio más terraza,se utilizo un papel tapiz que enmarque la pared principal de la cama y contraste con el marco negro. Entre la gama de colores principales de la habitación son el negro y blanco

54 55

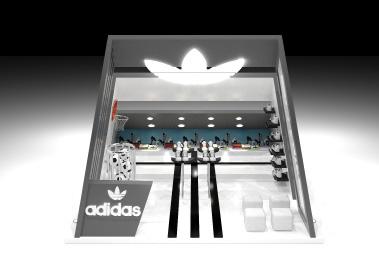

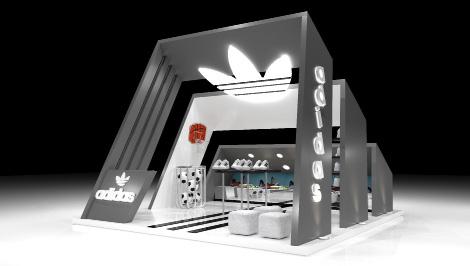

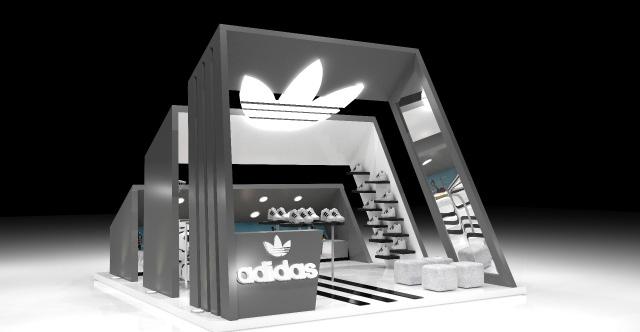

STAND ADIDAS

Para este Stand la condición fue usar solo las luces artificiales - free lights, realizar un buen balance de blancos para que se logre iluminar bien toda el área.

La forma de este Stand parte principalmente del logo de Adidas de forma que sea reaconocida desde lejos y resalte teniendo los colores principales de la marca logre exponer sus productos principales.

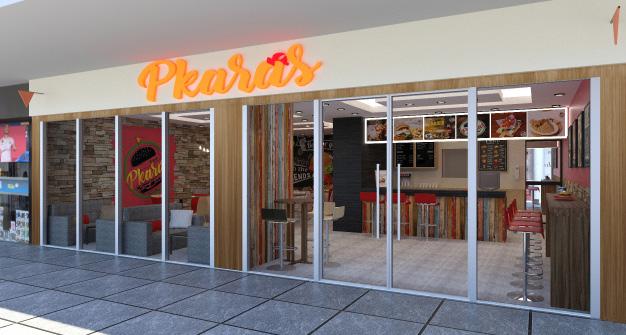

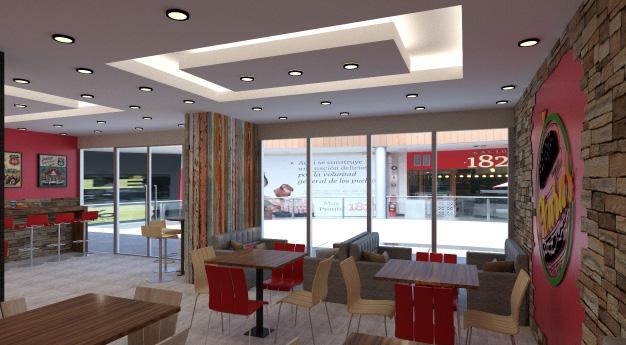

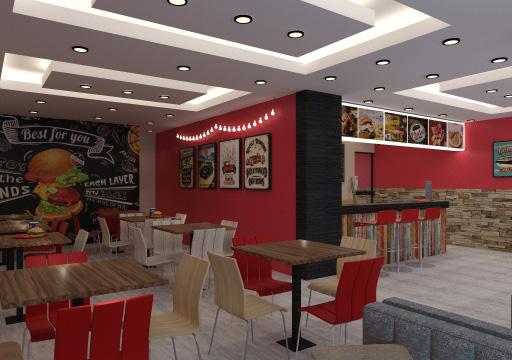

RESTAURANTE PKARAS

Este trabajo final consistió en diseñar un local comercial de cualquier tipo. Para esto usamos , luces artificiales y la luz del sol o el HDRI mas un fondo en el exterior. Para este restaurantes se acoplo el color principal del restaurante que es rojo y se utilizó colores cálidos en las mesas y el enchape de pared para darle un toque rústico al restaurante.
