CENTRO DE INTEGRACIÓN SOCIO-CULTURAL
EDUCATIVA
CON ENFOQUE FENG SHUI EN EL DISTRITO DE VENTISEIS DE OCUTUBRE - 2024
MARIAM ANTONELLA PETROZZI REQUENA. FABIANA UXUE ARBULÚ CORTES.
SOCIO-CULTURAL
ESTE PROYECTO PROMUEVA LA COHESIÓN SOCIAL Y EL BIENESTAR INTEGRAL MEDIANTE LA APLICACIÓN DE PRINCIPIOS DE ARMONÍA AMBIENTAL. ESTE CENTRO INNOVADOR
COMBINARÁ LA SABIDURÍA ANCESTRAL DEL FENG SHUI CON NECESIDADES EDUCATIVAS, OFRECIENDO UN ENTORNO EQUILIBRADO Y SALUDABLE PARA EL DESARROLLO COMUNITARIO.
ARQUITECTÓNICO
LUGAR DISEÑADO INTENCIONALMENTE PARA PROMOVER LA INTERACCIÓN, SOCIAL Y LA COHESIÓN COMUNITARIA.
ANTONELLA PRETROZZI -
ESTUDIANTE DE ARQUITECTURA
ANTONELLA PETROZZI
ESTUDIANTE DE ARQUITECTURA
UNIVERSIDAD PRIVADA ANTENOR ORREGO
Estudiante de décimo ciclo, con afinidad hacia el lado artístico, musica y multimedia, interés en la rama urbanista, paisajista y diseño de interiores, cuento con capacidades de diseño creativas, domino Autocad, Sketchup, Vray, TwinMotion, Premier y Photoshop.
ESTUDIANTE DE ARQUITECTURA - UXUE ARBULÚ
UXUE ARBULÚ
ESTUDIANTE DE ARQUITECTURA
UNIVERSIDAD PRIVADA ANTENOR ORREGO
Estudiante de décimo ciclo, con afinidad hacia el rubro urbanistíco con interes en la arquitectura efímera y sus aplicaciones. Cuento con capacidades de diseño y función. Domino AutoCad, SketchUp y TwinMotion.
CONTENIDO
02
Vista a niVel macro y contextual del Proyecto. master plan
INTRODUCCIÓN
Presentación de Problemática y ubicación.
03 desarrollo del Proyecto. planos
desarrollo del sistema estructural.
detalles construtivos
Procesos constructiVos del Proyecto y detalles.

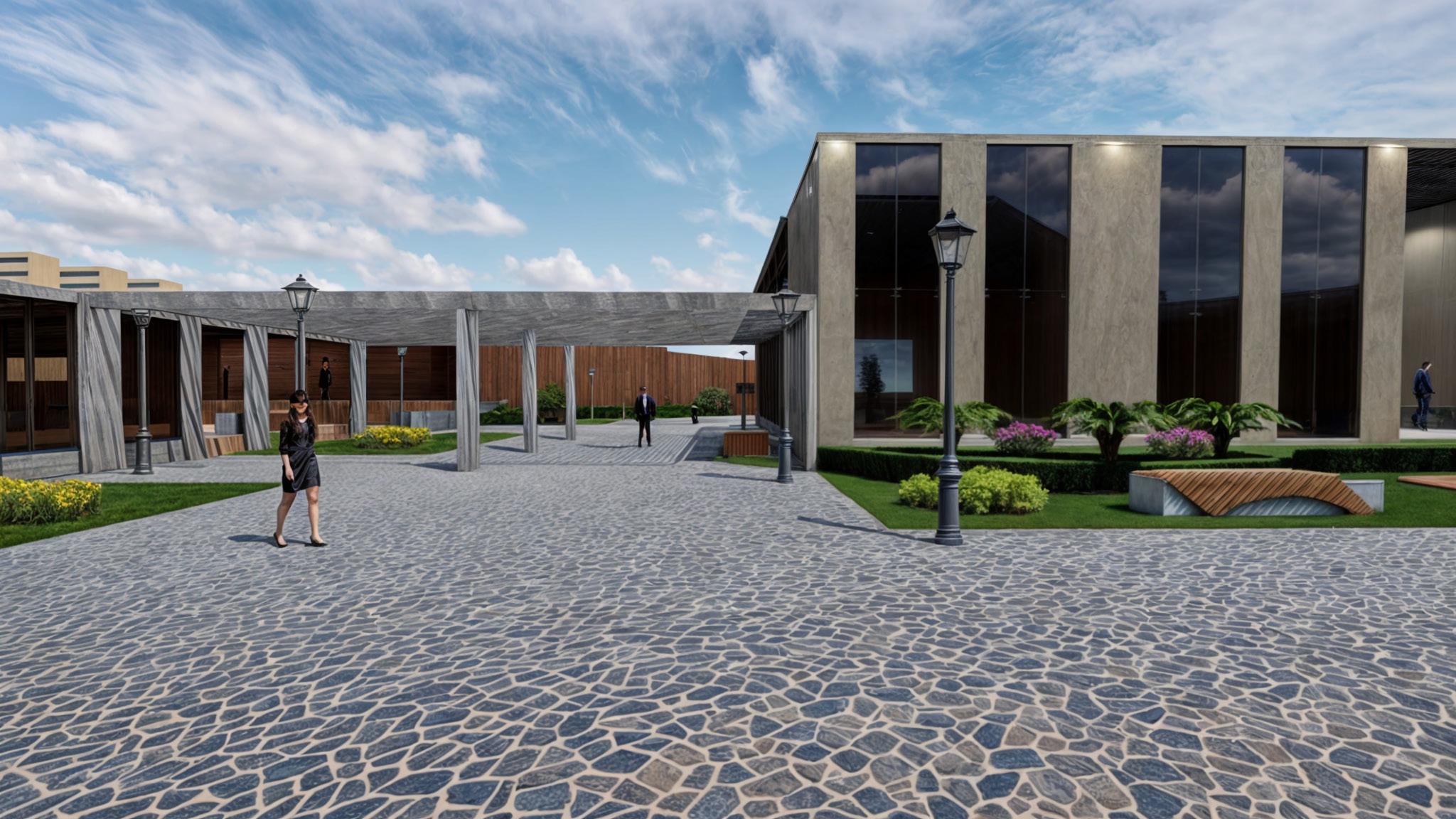

06 modelado 3d del Proyecto. renders
ARQUITECTURA
INTROducción
MARIAM ANTONELLA PETROZZI REQUENA FABIANA UXUE ARBULÚ CORTES
problemática
A nivel nacional, en Perú, alrededor del 25% de la población corresponde a jóvenes entre quince y veintinueve años, una etapa crucial en la transición hacia el empleo. Sin embargo, estos jóvenes enfrentan diversos desafíos, como la pobreza, los conflictos familiares, los embarazos precoces, la violencia, la delincuencia y las adicciones. La integración socio-cultural en la educación enfrenta desafíos crecientes debido a la diversidad demográfica y las necesidades cambiantes. El Feng Shui, una práctica china antigua que armoniza el entorno, ofrece una perspectiva novedosa para diseñar espacios educativos que promuevan el bienestar. Sin embargo, su aplicación en la arquitectura educativa moderna es todavía limitada y poco explorada a nivel global.
En un contexto más local, en el distrito Veintiséis de Octubre, ubicado en la provincia de Piura, en la región norteña de Perú, ha experimentado un marcado crecimiento y desarrollo en las últimas décadas. Este distrito está siendo el más densamente poblado, es un punto de unión de diversas culturas y comunidades, lo que lo convierte en un lugar propicio para abordar la integración socio-cultural educativa que se necesita.
La importancia de brindar una capacitación e integración socio-cultural educativa en el distrito de Veintiséis de Octubre es fundamental.

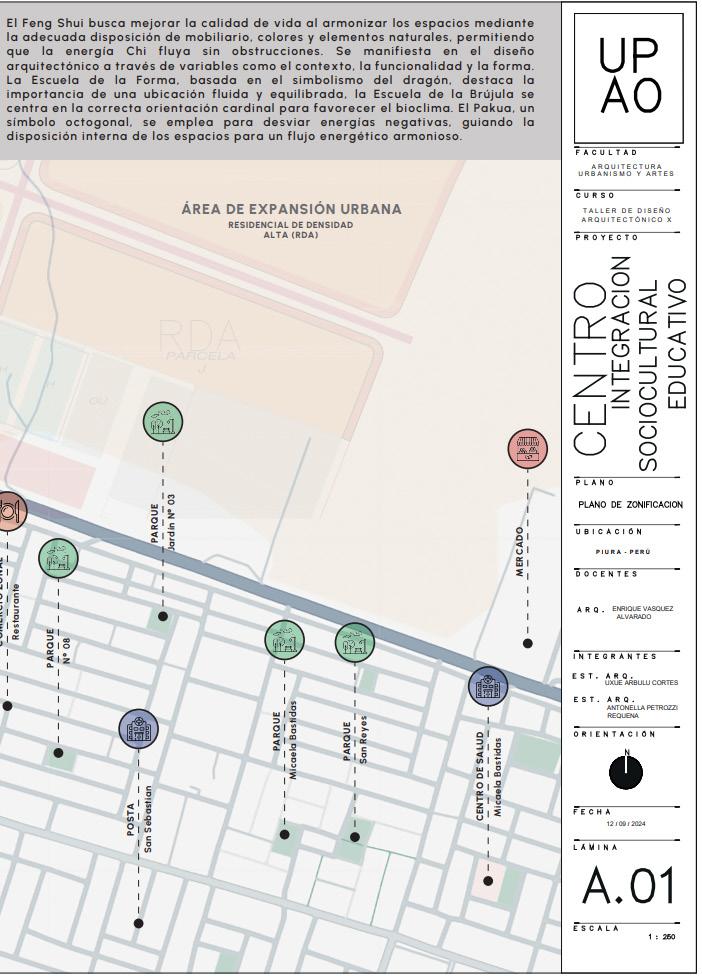

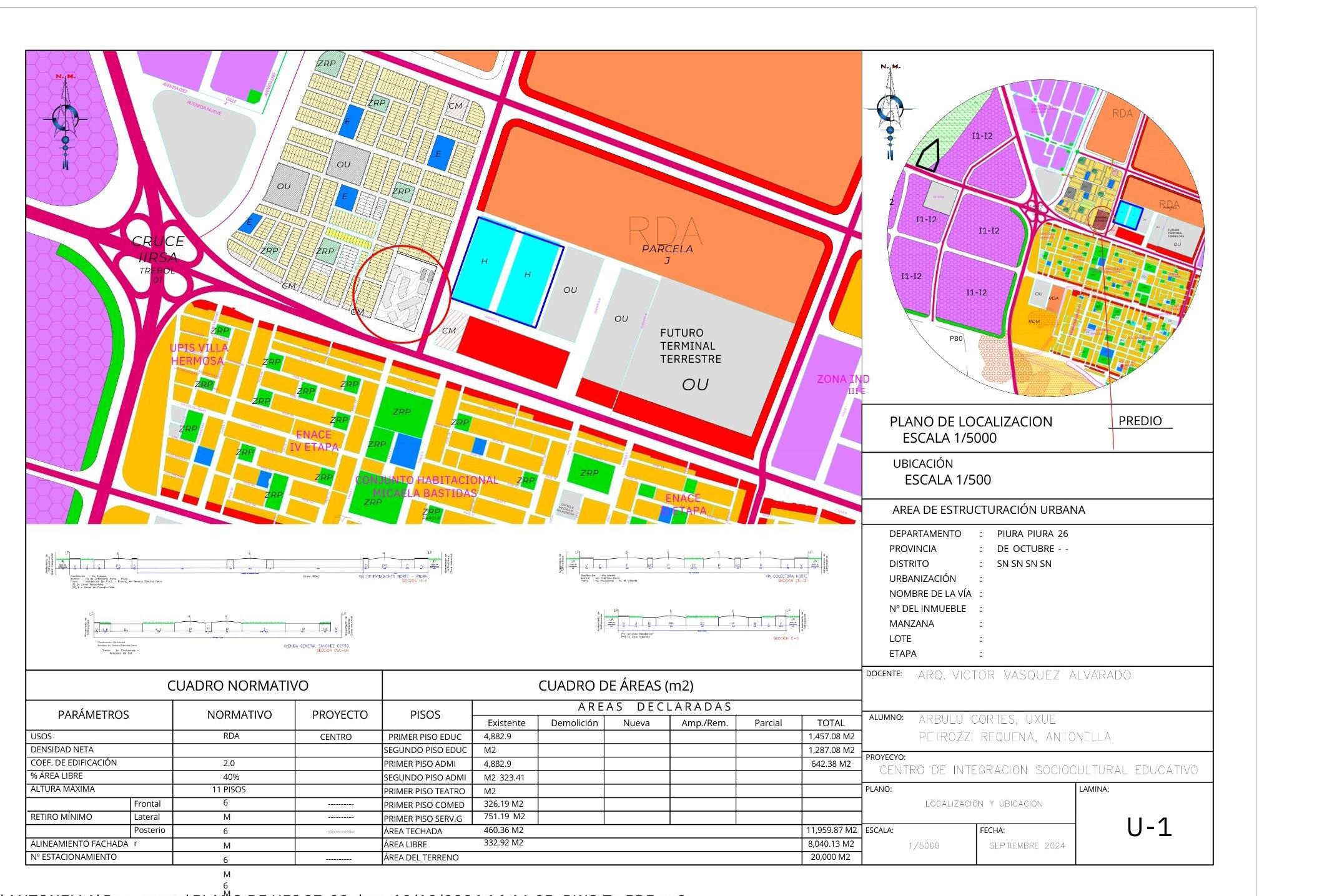

ubicación

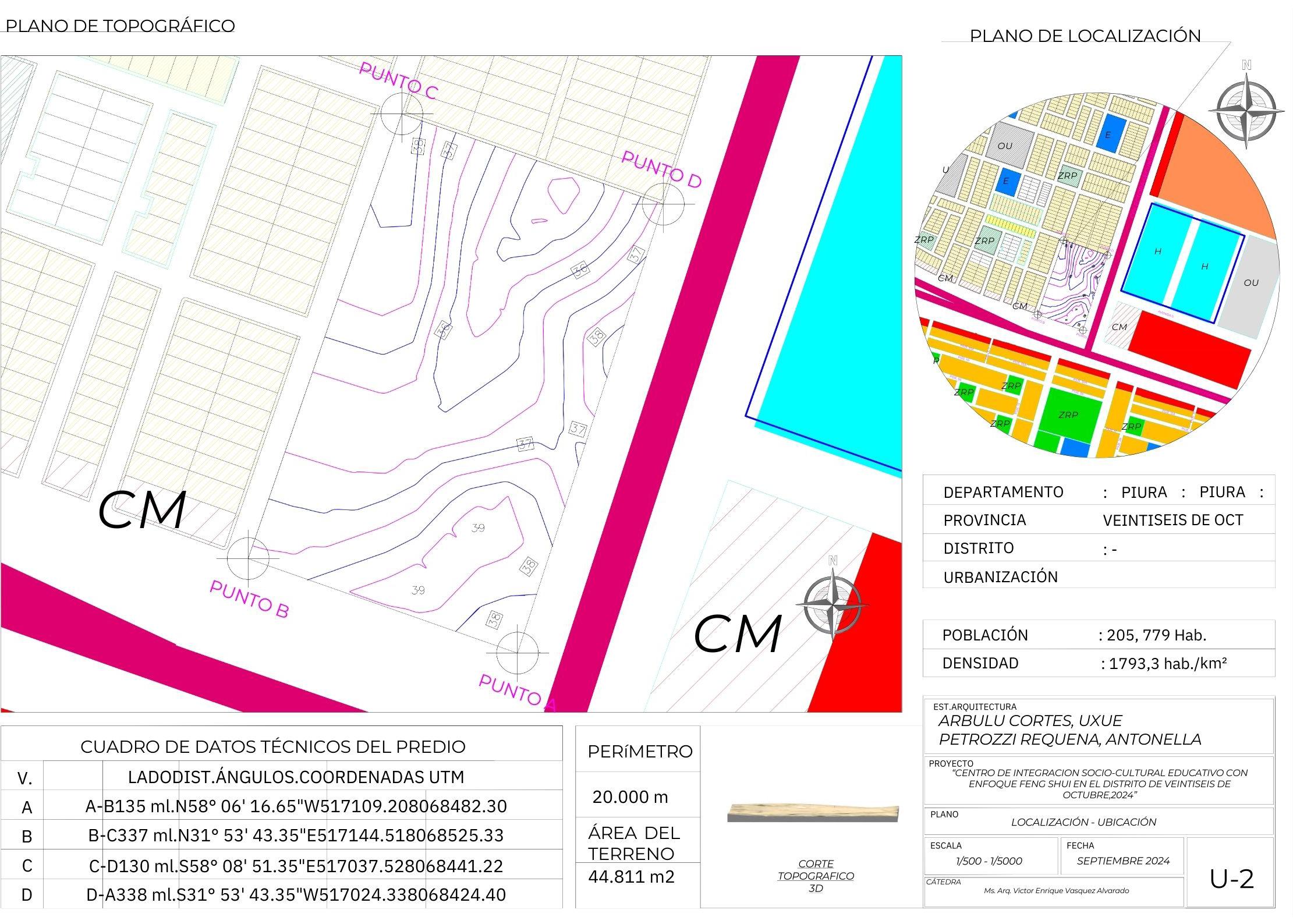

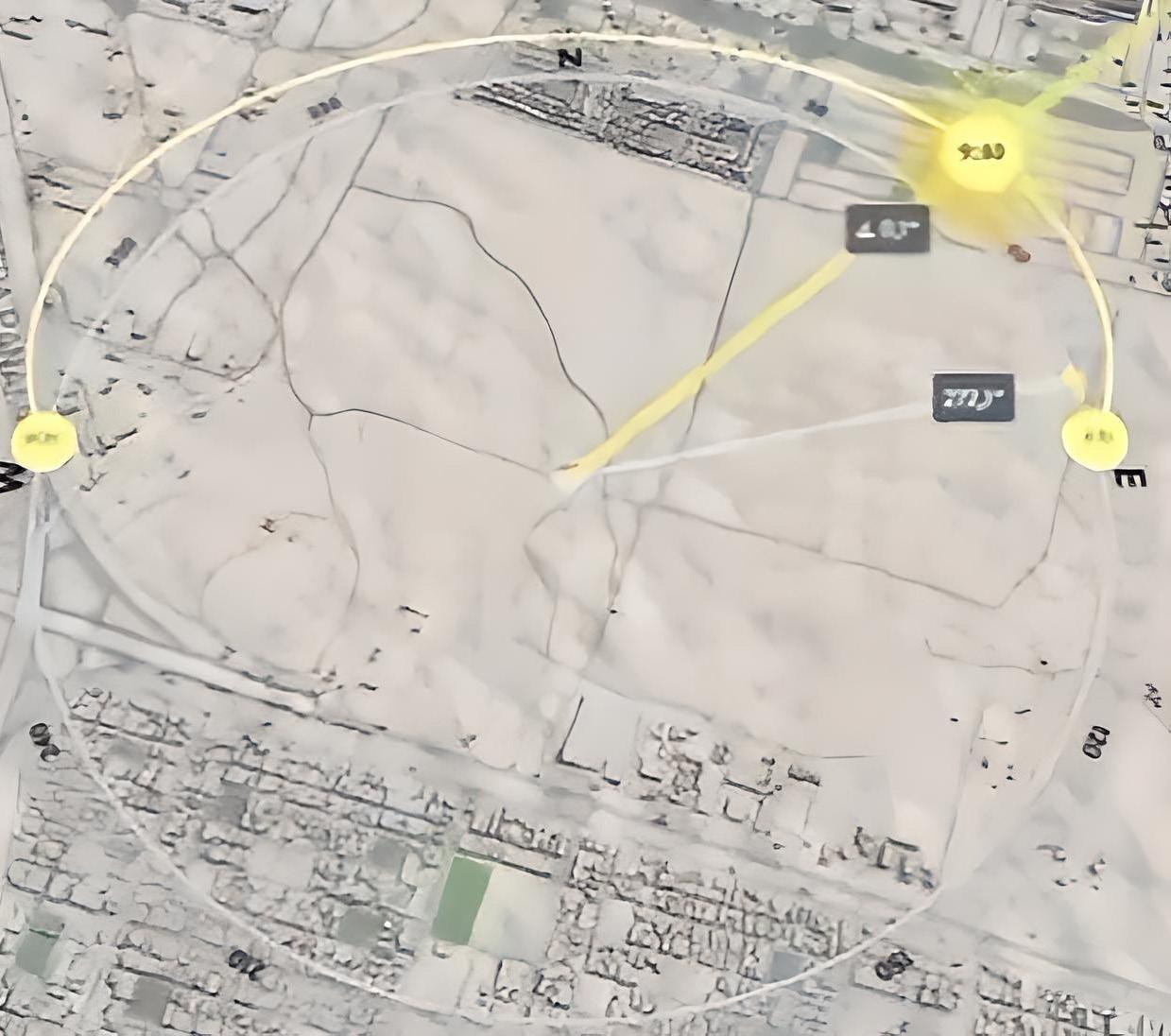

El terreno se encuentra en la carretera Piura Paita estratégicamente ubicado en el sector de Aypate frente al sector de Micaela Bastidas, estos situados en el distrito de veintiséis de Octubre.
Este proyecto fue enfocado en usuarios con un rango de edad de los 22 a los 45 años de edad a un público estudiantil con enfoque en talleres de educación, producción y también danzas es por eso que se tomó en cuenta dos elementos volumétricos más importantes y grandes.
El terreno cuenta con una orientación noreste, lo que favorece la entrada de la brisa predominante en Piura. Esta disposición facilita la creación de edificaciones que aprovechen la ventilación cruzada de manera eficiente, disminuyendo la necesidad de sistemas de climatización artificial.

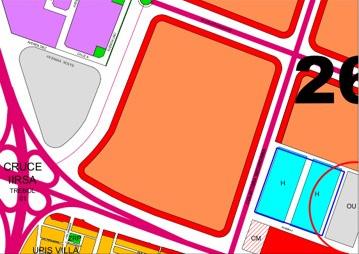

Según el plano de zonificación, el área en la que planeamos desarrollar nuestro proyecto no está actualmente contemplada dentro de un plan de desarrollo urbano, es por esto que gracias a los parámetros que se brindan en la página oficial del gobierno (GEOPLAN) respecto a desarrollo urbano estamos planteando desarrollar una zona que pueda complementar el terreno elegido, por ello hemos realizado el manzaneo correspondiente de la zona.
ARQUITECTURA

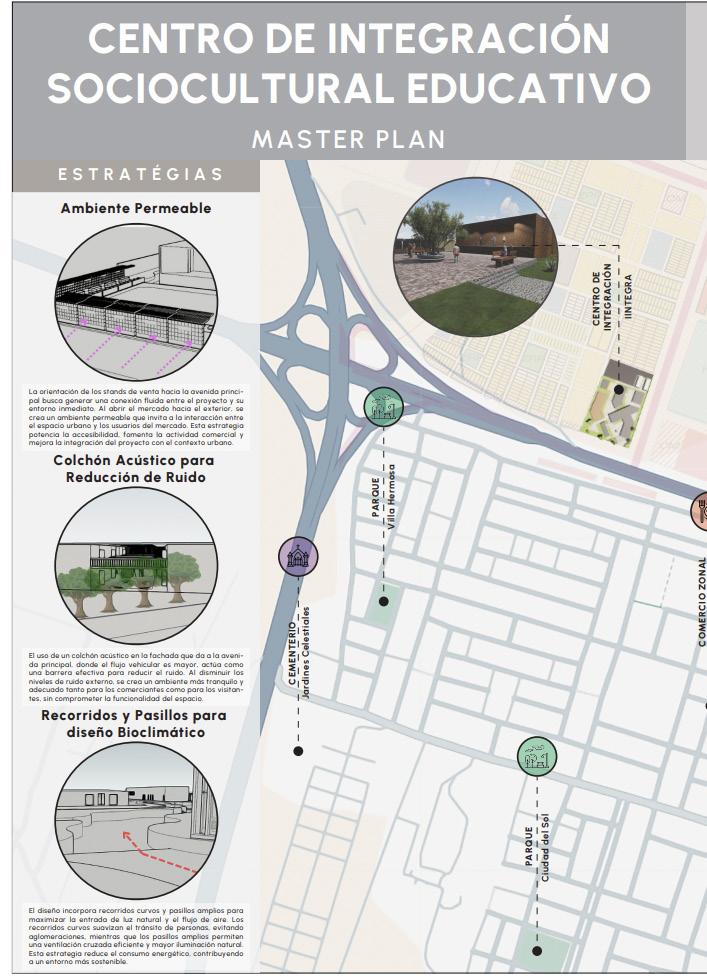

masTERPLAN
MARIAM ANTONELLA PETROZZI REQUENA FABIANA UXUE ARBULÚ CORTES

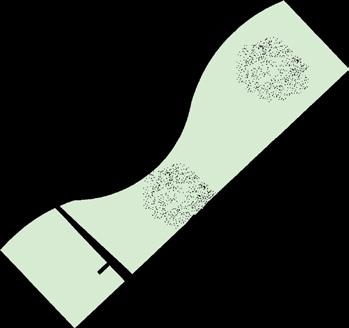

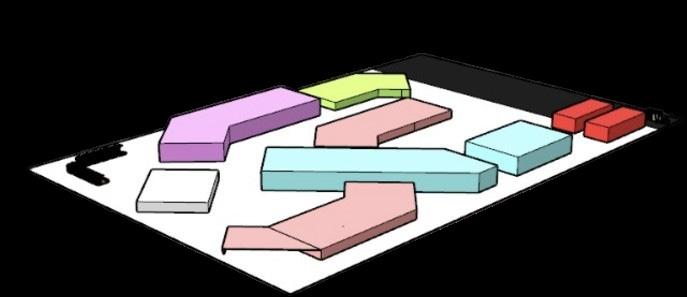

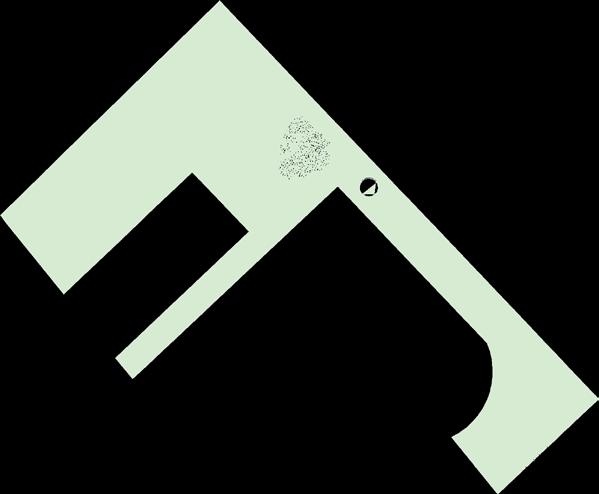

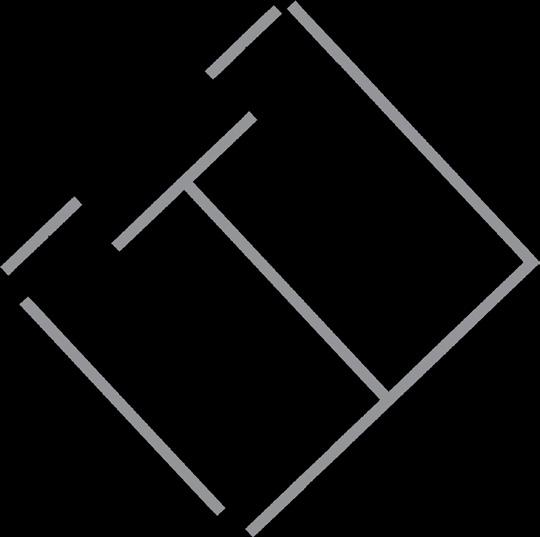

01. LA ESCUELA DE LA FORMA:
TOMANDO EN CUENTA LAS PEDIENTES DE NUESTRO TERRENO APROVECHAMOS EL SENTIDO DE LOS VOLÚMENES COLOCÁNDOLOS DE DISTINTAS MANERAS EN FORMA DIAGONAL. ASÍ APLICANDO EL PRINICPIO DE LA FORMA QUE ES GENERAR CAMINOS DE FLUIDEZ.
02.

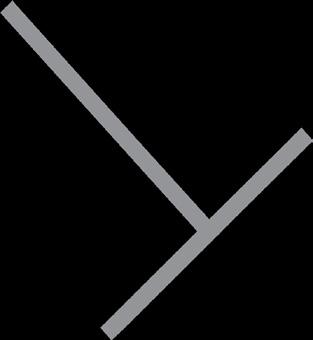

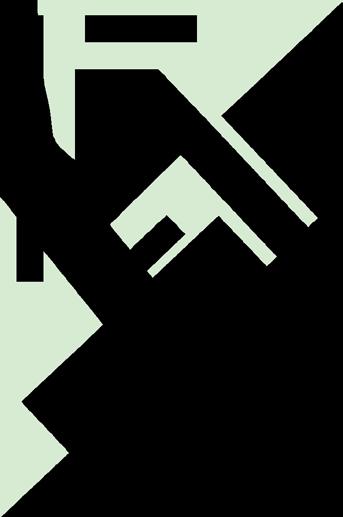

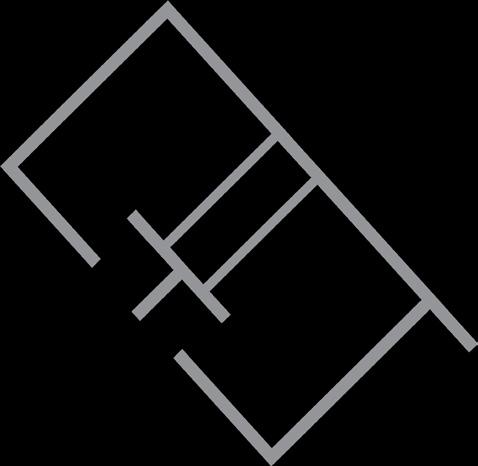

LA ESCUELA DE LA BRÚJULA:
EL TERRENO PRESENTA UNA TOPOGRAFÍA DESCENDIENTE Y EN DIAGONAL, POR LO QUE HEMOS COLOCADO LOS VOLÚMENES EN DIAGONAL EN DIRECCIÓN A LA TOPOGRAFÍA, CREANDO UN INGRESO Y ESPACIOS MÁS FLUIDOS Y CON UN EJE CIRCULADOR.
03. EL PAKUA:

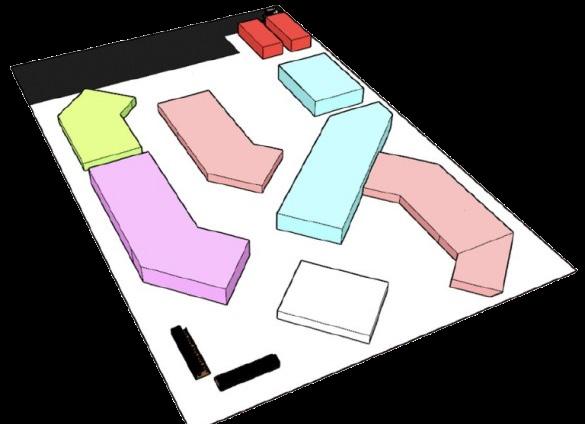

SE APROVECHAN LOS VOLÚMENES SEPARADOS PARA ASÍ CREAR CENTROS Y FLUJOS QUE LLEVEN A UNA ZONA COMÚN CENTRAL, GENERANDO ESPACIOS DE CORRECCIÓN.
04. EL YIN YANG:
EN EL PROYECTO SE BUSCA COMBINAR LÍNEAS RECTAS CON DETALLES CURVOS O DECORACIONES SUAVES PARA MANTENER LA ARMONÍA VISUAL Y ENERGÉTICA.

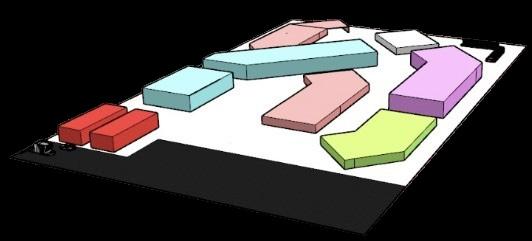

05. ESTRATEGIA TECNOLÓGICA:
OPTIMIZACIÓN DE LA VENTILACIÓN NATURAL Y LA PROTECCIÓN
SOLAR EN LAS FACHADAS QUE MIRAN HACIA EL OESTE, COLOCANDO LOS VOLÚMENES DE MANERA DIAGONAL PARA EVITAR LA RADIACIÓN DIRECTA COMO TAMBIÉN LOGRAR UN EMPLAZAMIENTO ESTRATÉGICO DE LOS VOLÚMENES PARA OBTENER UNA VENTILACIÓN CRUZADA. .
ARQUITECTURA
planos
MARIAM ANTONELLA PETROZZI REQUENA FABIANA UXUE ARBULÚ CORTES
pLANO paiasjista
- Esferica de largas espinas.
- Uso en exterior.
- Alcanza medio metro de altura.
- Riego moderado.
- Precisa de mucha luz, pero tolera zonas sombrías.
- Fertilizar cada 3 meses. VISTA SUPERIOR VISTA LATERAL
CACTUS ERIZO SANSEVIERA
- De hojas largas y punzantes.
- Flores blanco verdosas.
- Con tallo subterráneo o rizoma
- Buena iluminación para un mejor crecimiento.
- Evitar exceso de humedad.
- Protege la base con grava.
LEYENDA DE JARDINERÍA
GRASS AMERICANO GRAVA Y PAVIMENTOS
- Riego regular en verano.
- Mantener el follaje compacto.
- Abonar anualmente con fertilizante granulado.
SUCULENTAS
- Evitar exceso de humedad
- Requiere de luz y crece mejor en un terreno rocoso.
GRASS PASPALUM
CONCHUELA BLANCA
ADOQUIN DE CONCRETO
ADOQUIN LADRILLO
BALDOZA DE CONCRETO
- Planta trepadora puede crecer 10m de alto en los árboles
- De hoja caduca y aromática
- Toleran exposición al sol.
- Riego regular en primavera y verano.
CACTUS ERIZO
- Esferica de largas espinas.
- Uso en exterior.
- Alcanza medio metro de altura.
- Riego moderado.
- Precisa de mucha luz, pero tolera zonas sombrías.
- Fertilizar cada 3 meses.
SANSEVIERA
- De hojas largas y punzantes.
- Flores blanco verdosas.
- Con tallo subterráneo o rizoma
- Buena iluminación para un mejor crecimiento.
- Evitar exceso de humedad.
- Protege la base con grava.
CACTUS ROSE
pLANO general
pLANO general
2da planta
pLANO TECHOS
CUADRO DE ACABADOS ZONA DE AUDITORIO
PLANO GUÍA
DESCRIPCION VIDRIO
DESCRIPCION
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION
Vidrio templado de 6 mm con marco de aluminio
CUADRO DE ACABADOS ZONA DE AUDITORIO
DESCRIPCION PISOS
CUADRO DE ACABADOS ZONA DE AUDITORIO
DESCRIPCION PISOS CONTRA ZOCALOS VIDRIO ZONA
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - VENTANAS ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
corte y ele auditorio
ELEVACIÓN 1 - BLOQUE AUDITORIO
ESC.: 1/50
LC - BLOQUE AUDITORIO
ESC.: 1/50
DESCRIPCION
DE EDUCACIÓN
C:\Users\ANTONELLA\Documents\PLANO 9 DE OCTUBRE 4444-1122222.dwg, 4/12/2024 23:45:52, DWG To
CUADRO DE ACABADOS ZONA DE EDUCACION
CUADRO DE ACABADOS ZONA DE EDUCACION
CUADRO DE ACABADOS ZONA DE EDUCACION
DESCRIPCION
CUADRO DE VANOS - PUERTAS
CUADRO DE VANOS - PUERTAS
CUADRO DE VANOS - PUERTAS
CUADRO DE VANOS - VENTANAS
CUADRO DE VANOS - VENTANAS ANCHO ALTO ALFEIZER DESCRIPCION
N.P.T.= 3.45 0.40PORCELANATO 0.40' BEIGECOLOR ALMACÉN P-2
N.P.T.=
0.61PORCELANATO 0.61 BEIGECOLOR COCINADETALL.
corte y ele educación
ELEVACIÓN 1 - BLOQUE EDUCACION
ESC.: 1/50
ELEVACIÓN 2 - BLOQUE EDUCACION
ESC.: 1/50
CORTE 1 - BLOQUE EDUCATIVO ESC.: 1/50
CENTRO INTEGRACION SOCIOCULTURAL EDUCATIVO
CUADRO DE VANOS - PUERTAS
CUADRO DE VANOS - PUERTAS ANCHO ALTO ALFEIZER
ANCHO ALFEIZER DESCRIPCION
CUADRO DE VANOS - VENTANAS
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - PUERTAS ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION V1
Vidrio templado de 6 mm con marco
CUADRO DE VANOS - VENTANAS
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE ACABADOS ZONA DE EDUCACION
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - VENTANAS
Vidrio templado de 6 mm con marco de aluminio
DESCRIPCION PISOS CONTRA ZOCALOS
Vidrio templado de 6 mm con marco de aluminio
Vidrio templado de 6 mm con marco de aluminio
CUADRO DE ACABADOS ZONA DE EDUCACION
DESCRIPCION PISOS CONTRA ZOCALOS VIDRIO
ZONA Piso porcelanato PINTURA
CUADRO DE ACABADOS ZONA DE EDUCACION
DESCRIPCION
PLANO GUÍA
VANOS -
ALFEIZER
PISOS
ALFEIZER
ACABADOS ZONA DE EDUCACION
corte y ele danzas
ELEVACIÓN 1 - BLOQUE DANZAS
ESC.: 1/50
ELEVACIÓN 2 - BLOQUE DANZAS
ESC.: 1/50
CORTE 1 - BLOQUE DANZAS
ESC.: 1/50
CORTE 2 - BLOQUE DANZAS
ESC.: 1/50
CENTRO INTEGRACION SOCIOCULTURAL EDUCATIVO
CUADRO DE ACABADOS ZONA DE ADMINISTRACION
DESCRIPCION PISOS CONTRA ZOCALOS VIDRIO
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION Vidrio
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
TIPOMADERA OFICINAN.P.T.=+0.25CERÁMICODELOGÍSTICA 0.30x0.60TIPOMADERA
OFICINADE CONTABILIDADCERÁMICO0.30x0.60 TIPOMADERA
CERÁMICODELOGÍSTICA 0.30x0.60TIPOMADERA
N.P.T.=+0.25 OFICINADE RECURSOS HUMANOS CERÁMICO0.30x0.60 TIPOMADERA
TIPOMADERA
N.P.T.=+0.25OFICINADE CONTABILIDADCERÁMICO0.30x0.60 TIPOMADERA
corte y ele admin
ELEVACIÓN 1 - BLOQUE ADMINISTRACION
ESC.: 1/50
ELEVACIÓN 2 - BLOQUE ADMINISTRACION
ESC.: 1/50
CORTE 1 - BLOQUE ADMINISTRATIVO
ESC.: 1/50
CORTE 2 - BLOQUE ADMINISTRATIVO
ESC.: 1/50
CENTRO INTEGRACION SOCIOCULTURAL EDUCATIVO
ZONA
PLANO GUÍA
CUADRO DE ACABADOS ZONA DE BIBLIOTECA
DESCRIPCION PISOS VIDRIO
CUADRO DE ACABADOS ZONA DE BIBLIOTECA
DESCRIPCION PISOS VIDRIO
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION -
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION -
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION
Vidrio templado de 6 mm con marco de aluminio
corte y ele biblio
ELEVACIÓN 1 - BLOQUE BIBLIOTECA
ESC.: 1/50
ELEVACIÓN 2 - BLOQUE BIBLIOTECA
ESC.: 1/50
CORTE 1 - BLOQUE BIBLIOTECA
ESC.: 1/50
CENTRO INTEGRACION SOCIOCULTURAL EDUCATIVO
ZONA
DESCRIPCION
CUADRO DE ACABADOS ZONA DE COMEDOR
DESCRIPCION PISOS CONTRA ZOCALOS VIDRIO
CUADRO DE ACABADOS ZONA DE COMEDOR
CUADRO DE VANOS - VENTANAS
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
PLANTA DE CAFETERIA
corte y ele cafetería
CORTE 1 - BLOQUE COMEDOR
ESC.: 1/50
CORTE 2 - BLOQUE COMEDOR
ESC.: 1/50
SOCIOCULTURAL EDUCATIVO
CUADRO DE ACABADOS ZONA DE SERVICIOS G
DESCRIPCION PISOS CONTRA ZOCALOS VIDRIO ZONA
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION
PLANO GUÍA
CUADRO DE ACABADOS ZONA DE SERVICIOS G
CUADRO DE VANOS PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION
DE SERVICIOS G
CUADRO DE VANOS - PUERTAS
ANCHO ALTO ALFEIZER DESCRIPCION
CUADRO DE VANOS - VENTANAS
ANCHO ALTO ALFEIZER DESCRIPCION
corte y ele servicio g
ELEVACIÓN 1 - BLOQUE SERVICIOS GENERALES
ESC.: 1/50
CORTE 1 - BLOQUE SERVICIOS GENERALES
ESC.: 1/50
CENTRO INTEGRACION SOCIOCULTURAL EDUCATIVO
ARQUITECTURA
estructura
MARIAM ANTONELLA PETROZZI REQUENA
FABIANA UXUE ARBULÚ CORTES
ESPECIFICACIONES TÉCNICAS
INTEGRACION SOCIOCULTURAL EDUCATIVO
LAS SECCIONES DE PLACAS SON ESTRUCTURALES PLACAS:
Sección de C.A. Sección de C.A. = Revestimiento tarrajeo
Revestimiento ó tarrajeo
ARQUITECTURA
detalles
MARIAM ANTONELLA PETROZZI REQUENA
FABIANA UXUE ARBULÚ CORTES
PUERTAS DE CABINA DE ACERO ESPEJO BISELADO DE 4mm.
FRONTALES SEGUN MODELO ADQUIRIDO POR EL CLIENTE
ACERO INOXIDABLE
C:\Users\ANTONELLA\Documents\detalles antonella.dwg, 14/11/2024 17:26:50, DWG To PDF.pc3
d02: Escalera educación
d03: estructura auditorio
TECHO AUDITORIO
d04: baño
ARQUITECTURA
e01: cafetería
ESCANTILLO CAFETERIA
Cobertura Ladrillo Pastelero .24x.24x.03 Fraguado Cemento:Arena = 1:2
Base Torta de Barro E=0.05m sobre Pintura Asfáltica Ladrillo de Techo 30x30x15cm
Refuerzo Horizontal para Aligerados e=.10m Acero de temperatura 6mm @25cm
Viga de Concreto .30x.40m f'c= 250 kg/cm2 f'y= 4200 kg/cm2
Perfilería Autoportante de Aluminio
Mampara Fija de Vidrio Laminado Doble E=6mm
Mampara Corrediza de Vidrio Laminado Doble E=6mm
Piso de Porcelanato .60x.60 E=2mm
Contrapiso de Concreto 1:10 E=.5m f'c= 210 kg/cm2
Compactado @0.20 Material Propio
Mampara Corrediza de Vidrio Laminado Doble E=6mm
Mampara Fija de Vidrio Laminado Doble E=6mm
Sobrecimiento de Soga c/ Ladrillo King Kong 18 huecos
Piso deck WPC
2.80x.14m acabado tipo madera para exteriores Accesorio de fijación para Deck WPC (clip + tornillo)
Vigas de Madera 2"x2"
Viguetas de Madera 1"x2"
Zapata de Concreto Armado 1:12 f'c= 250 kg/cm2 f'y= 4200 kg/cm2
Sub-Zapata de Concreto Simple 1:12 f'c= 250 kg/cm2
FACHADA BLOQUE COMEDOR
CORTE ESCATILLON ESC.: 1/20
Perfil tapeta de aluminio
Vidrio Laminado E=6mm
Vidrio Laminado E=6mm
Anclaje de acero inoxidable
Perfil montante de aluminio
VISTA SUPERIOR
Marco de aluminio/ junquillo 3"x3"
Perfil Montante de aluminio
Vidrio Laminado E=6mm
Accesorio de fijación para Deck WPC (clip + tornillo)
VISTA FRONTAL VISTA LATERAL
DETALLE DE MAMPARA CON PERFILERÍA DE ALUMINIO SIN ESCALA
Piso deck WPC 2.80x.14m acabado tipo madera para exteriores
Vigas de madera 2"x2"
Viguetas de madera 1"x2"
DETALLE DE INSTALACIÓN PISO DECK PVC SIN ESCALA
Marco de aluminio/ junquillo 3"x3" Ángulo de Acero Inoxidable 2"x2" c/ pernos 3 4 " Pieza sujetavidrio de aluminio
Marco de aluminio/ junquillo 3"x3"
Vidrio Laminado E=6mm
de aluminio/ junquillo 3"x4"
Ángulo de Acero Inoxidable 3"x3" c/ pernos 3 4 "
ACCESORIOS DE INSTALACIÓN viga de madera
Marco
Piso deck WPC
Clip para juntas
Tornillo de Anclaje 4x35mm
Clip de Arranque
e02: ingreso principal
ESCANTILLO INGRESO PRINCIPAL
Cobertura Ladrillo Pastelero .24x.24x.03
Fraguado Cemento:Arena = 1:2
Base Torta de Barro E=0.05m sobre Pintura Asfáltica
Ladrillo de Techo 30x30x15cm
Refuerzo Horizontal para Aligerados e=.10m
Acero de temperatura 6mm @25cm
Viga de Concreto .30x.40m f'c= 250 kg/cm2 ─ f'y= 4200 kg/cm2
Accesorio tipo Spider de 2 vías acero inoxidable c/ Tirafón de 3 8 y platina de acero
Panel de vidrio templado e=8mm
Accesorio tipo Spider de 4 vías acero inoxidable c/ Tirafón de 3 8 y platina de acero
Panel de vidrio templado e=8mm
Accesorio tipo Spider de 4 vías acero inoxidable c/ Tirafón de 3 8 y platina de acero
Panel de vidrio templado e=8mm
Piso de Porcelanato .60x.60 E=2mm
Contrapiso de Concreto 1:10 E=.5m f'c= 210 kg/cm2
Compactado @0.20 Material Propio
Accesorio Fijo tipo Spider de 2 vías acero inoxidable
Canal U 3206
N.T.N. = - 0.50
Zapata de Concreto Armado 1:12 f'c= 250 kg/cm2 f'y= 4200 kg/cm2
Sub-Zapata de Concreto Simple 1:12 f'c= 250 kg/cm2
VISTA ISOMÉTRICA MURO CORTINA
SISTEMA SPIDER CON COSTILLA SIN ESCALA
Ángulo de soporte de aleta
Costilla de Mampara Vidrio templado e=8mm
INTEGRACION
Ángulo de soporte de aleta SIN ESCALA
Accesorio tipo Spider de 2 vías
FACHADA BLOQUE INGRESO PRINCIPAL
CORTE ESCATILLON ESC.: 1/20
11-07.dwg, 23/11/2024 11:03:07, DWG To PDF.pc3
SIN ESCALA N.T.T.
SIN ESCALA
Accesorio tipo Spider de 170mm de 1 vía c/ ángulo integrado
Tornillo Acero Inoxidable c/ perno
Araña 2 brazos ángulo integrado para costilla Vidrio templado e=8mm
ARQUITECTURA
Accesorio tipo Spider de 4 vías Integrado para costilla
CENTRO
INTEGRACION
SOCIO-CULTURAL EDUCATIVO
ENFOQUE
LEYENDA
Mg.Arq. Vasquez Alvarado, Victor
Cortes, Uxue
Requena, Antonella
e03: educación
ESCANTILLO EDUCACION
Cobertura Ladrillo Pastelero
.24x.24x.03
Fraguado Cemento:Arena = 1:2
Base Torta de Barro E=0.05m sobre Pintura Asfáltica
Ladrillo de Techo 30x30x15cm
Refuerzo Horizontal para Aligerados e=.10m Acero de temperatura 6mm @25cm
Viga de Concreto .30x.40m f'c= 250 kg/cm2 f'y= 4200 kg/cm2
Perfil Montante de Acero tipo riel
Perfilería de Maniobra (tipo rodaje)
Regleta de funcionamiento Empernada
Parasol de Madera 2"x7 3 4 "
Piso de Porcelanato .60x.60 E=2mm
Contrapiso de Concreto 1:10 E=.5m f'c= 210 kg/cm2
Regleta de funcionamiento Empernada
Perfilería de Maniobra (tipo rodaje)
Perfil Montante de Acero tipo riel
N.P.T.= +6.65
Tornillos autotaladrantes 3/4"
Perfil Montante de Acero tipo riel anclado en estructura
Perfilería de Maniobra (con rodajes) de Aluminio
Perno para madera 3" ASTM a325
Placa de conexión de Acero
Parasol de Madera 2"x7 3 4 "
Placa de conexión de Acero Perno para madera 3"
N.P.T.= +3.45
Viga de Concreto .30x.40m f'c= 250 kg/cm2 f'y= 4200 kg/cm2
Ladrillo de Techo 30x30x15cm
Refuerzo Horizontal para Aligerados e=.10m Acero de temperatura 6mm @25cm
Piso de Porcelanato .30x.60 E=2mm
Contrapiso de Concreto 1:10 E=.5m f'c= 210 kg/cm2
Listón de madera 2"x4" colocada como Pasamano c/ angulo de Acero y tornillos de 2"
Compactado @0.20 Material Propio
Listón de Madera 2"x4" colocada como Baranda
Anclaje de baranda Angulos de acero
Tornillos 2" de Acero inoxidable
Zapata de Concreto Armado 1:12 f'c= 250 kg/cm2 f'y= 4200 kg/cm2
Sub-Zapata de Concreto Simple 1:12 f'c= 250 kg/cm2
FACHADA BLOQUE EDUCATIVO
CORTE ESCATILLON
ESC.: 1/20
N.P.T.= +0.25
Perfilería de Maniobra (con rodajes) de Aluminio
Perfil Montante de Acero tipo riel anclado en estructura
Tornillos autotaladrantes 3/4"
DETALLE DE PARASOLES MULTIDIRECCIONALES
SIN ESCALA
Tarrajeo 15mm + pintura
Porcelanato según especificaciones Contrazócalo de porcelanato
Fragua 4mm color similar a porcelanato
Pegamento cerámico
0.10x0.40m
CONTRAPISO FROTACHADO C.A: 1:5 E=50mm VARIABLE .004
LOSA O FALSO PISO
DETALLE DE PISO DE PORCELANATO SIN ESCALA
Veintiseis
ARQUITECTURA
LEYENDA
ALUMNAS:
Mg.Arq. Vasquez Alvarado, Arbulu Cortes, Uxue Petrozzi Requena, Antonella
ARQUITECTURA

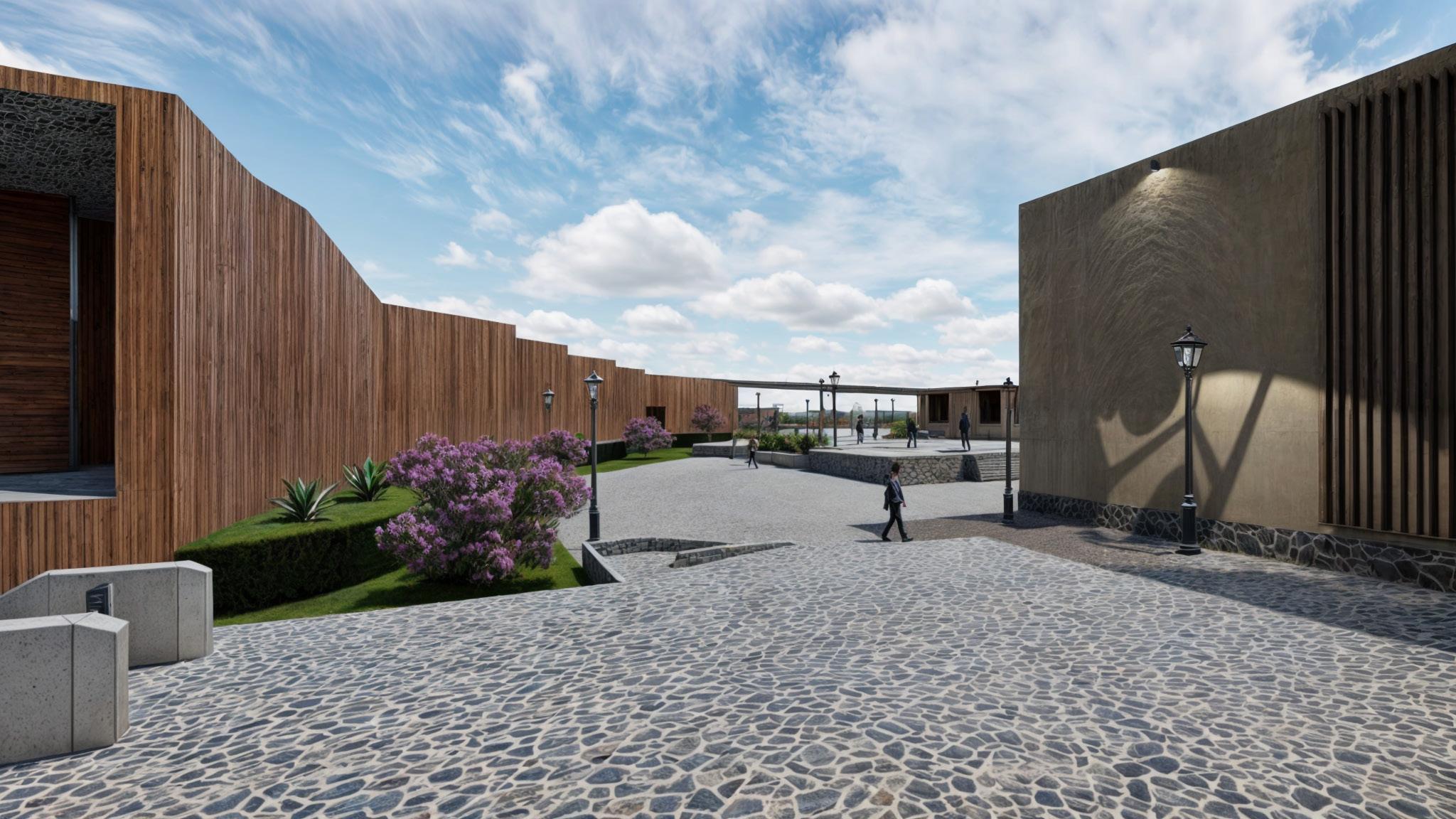

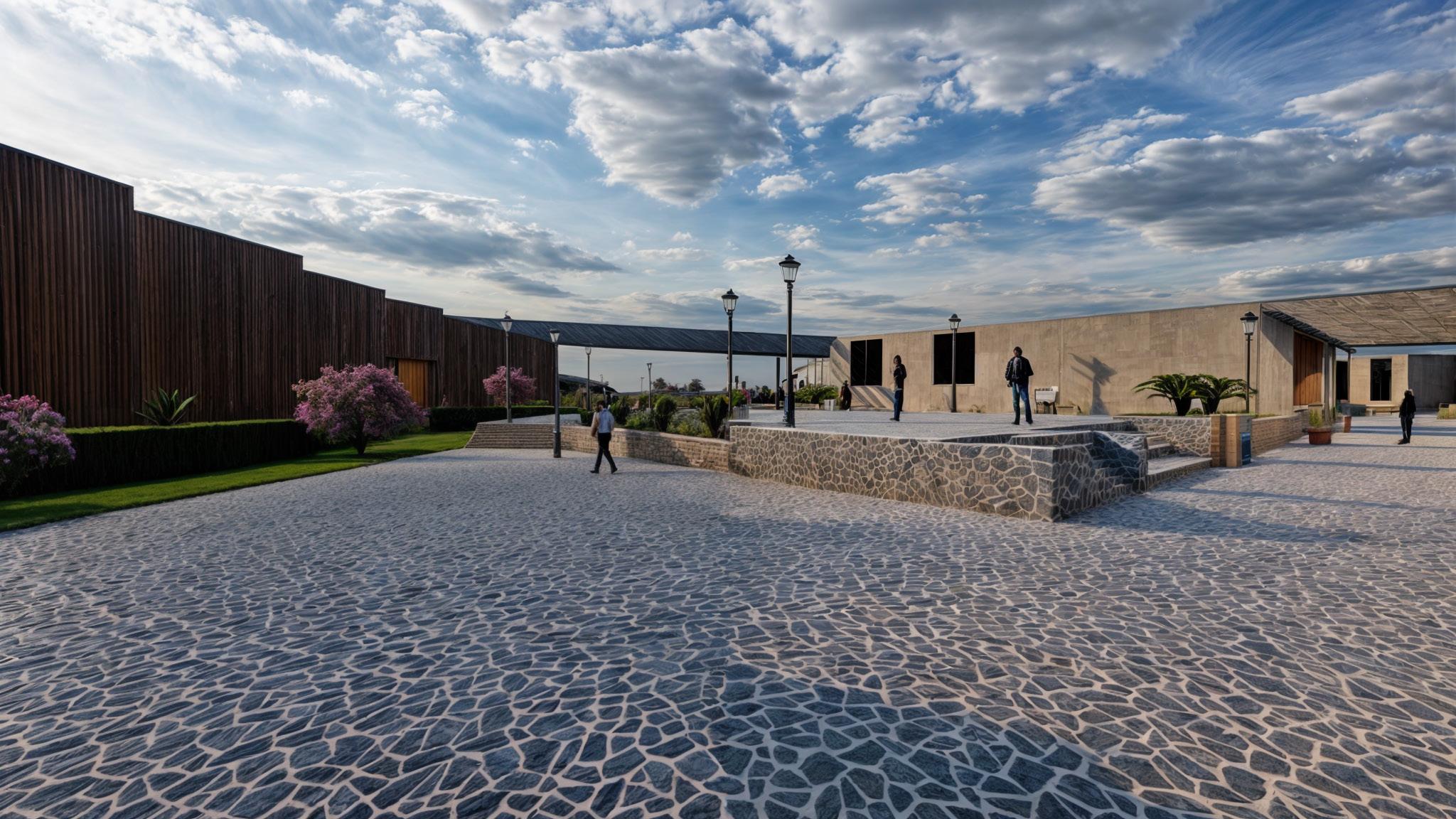

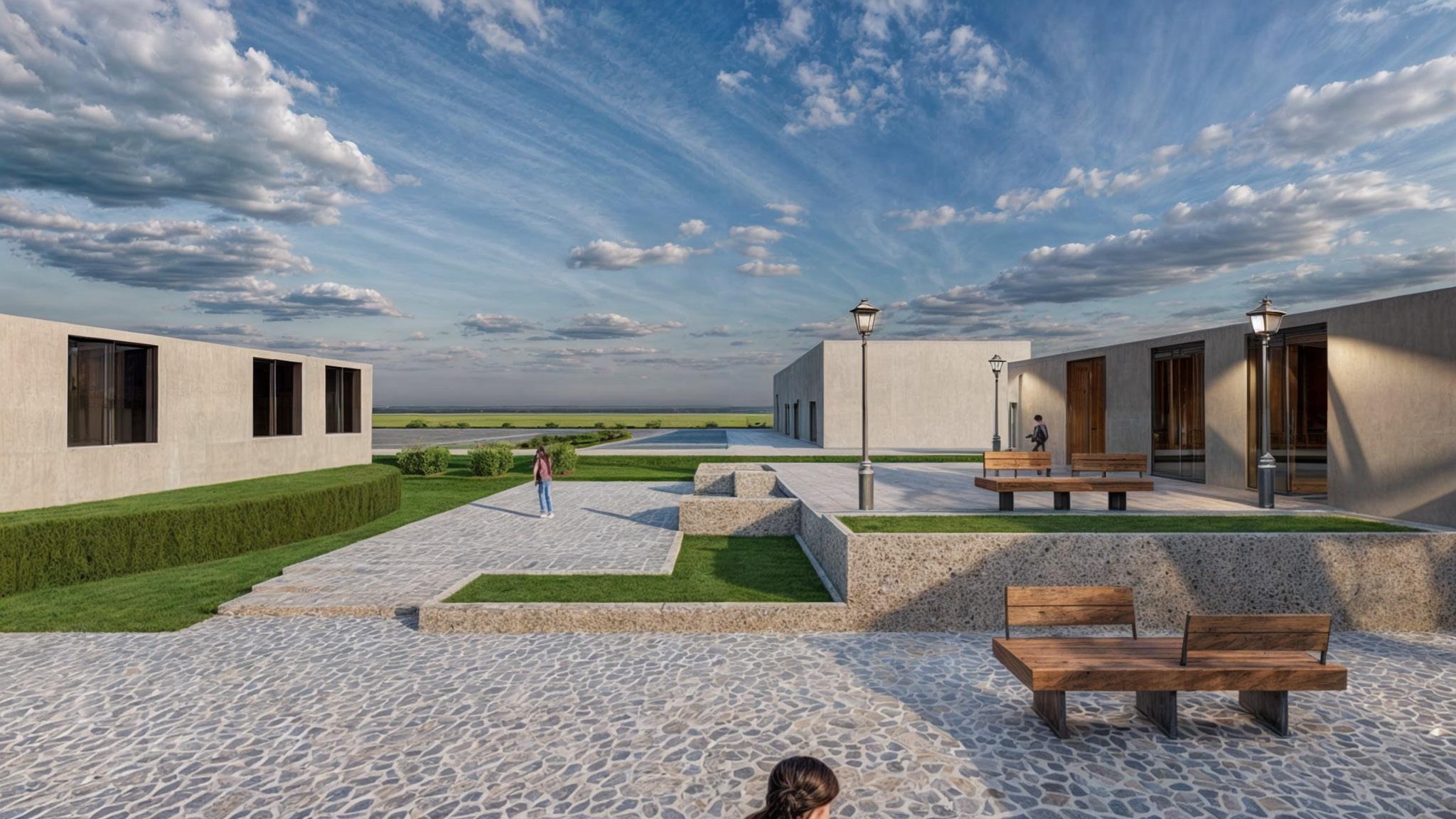

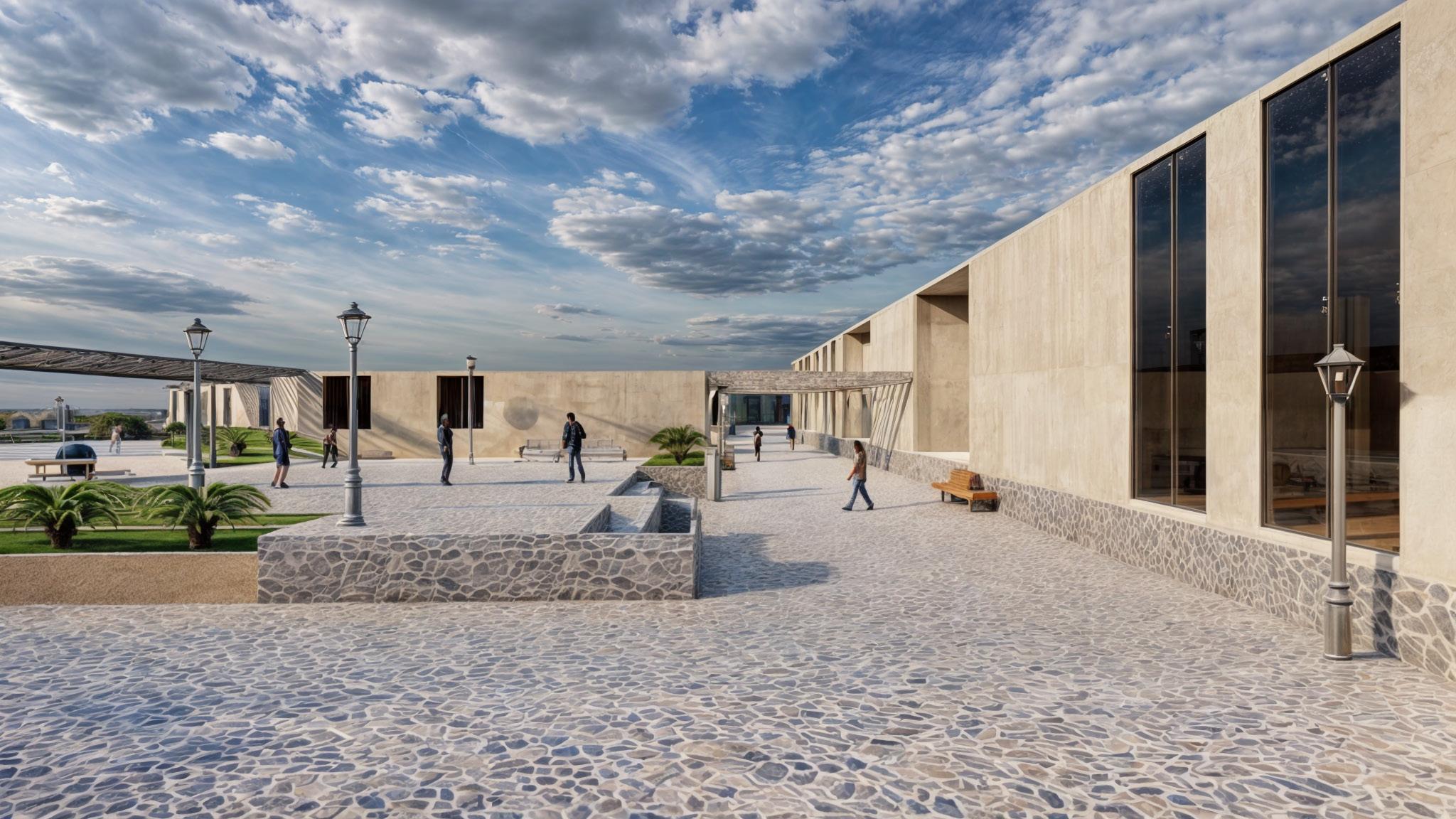

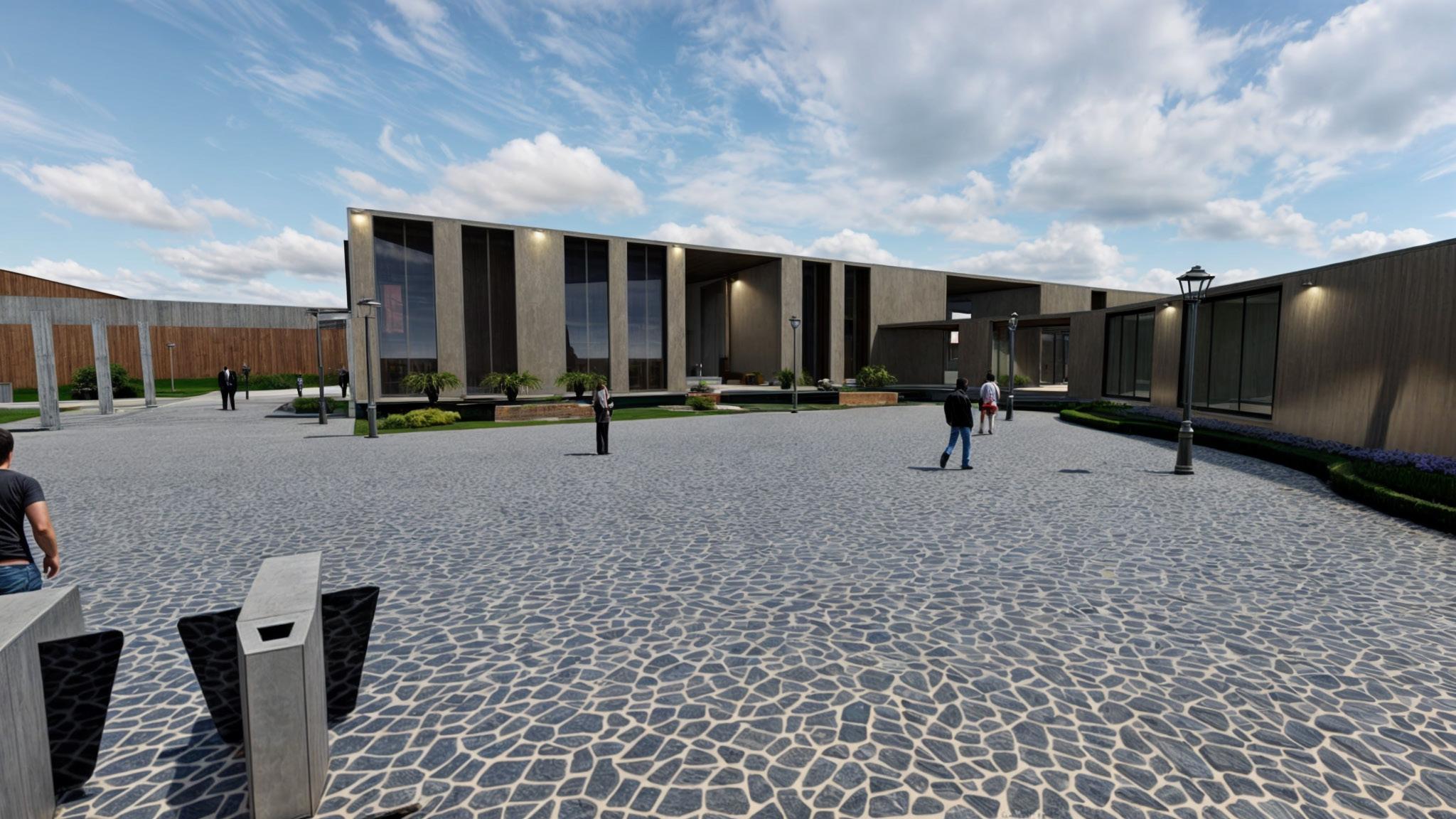

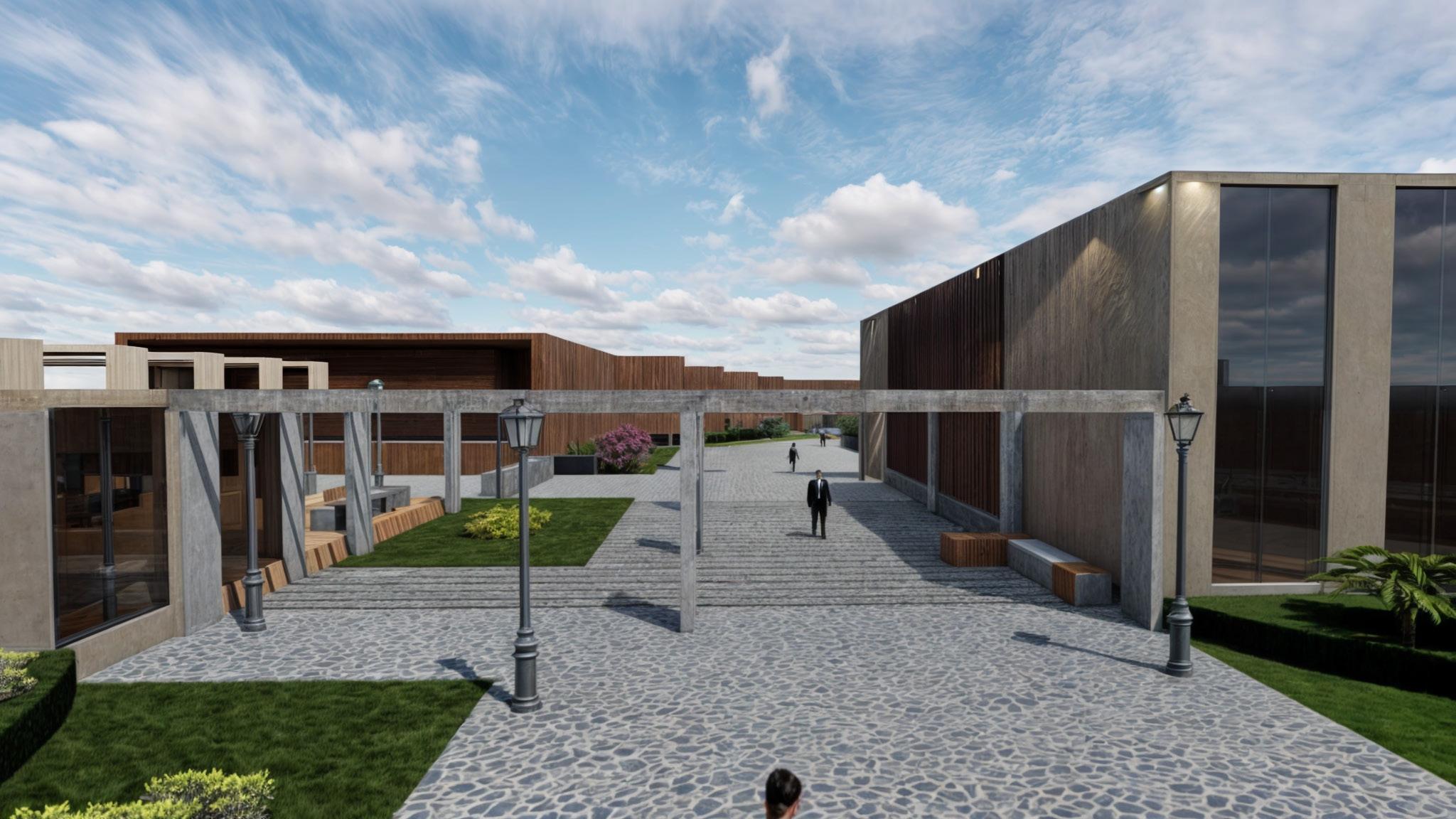

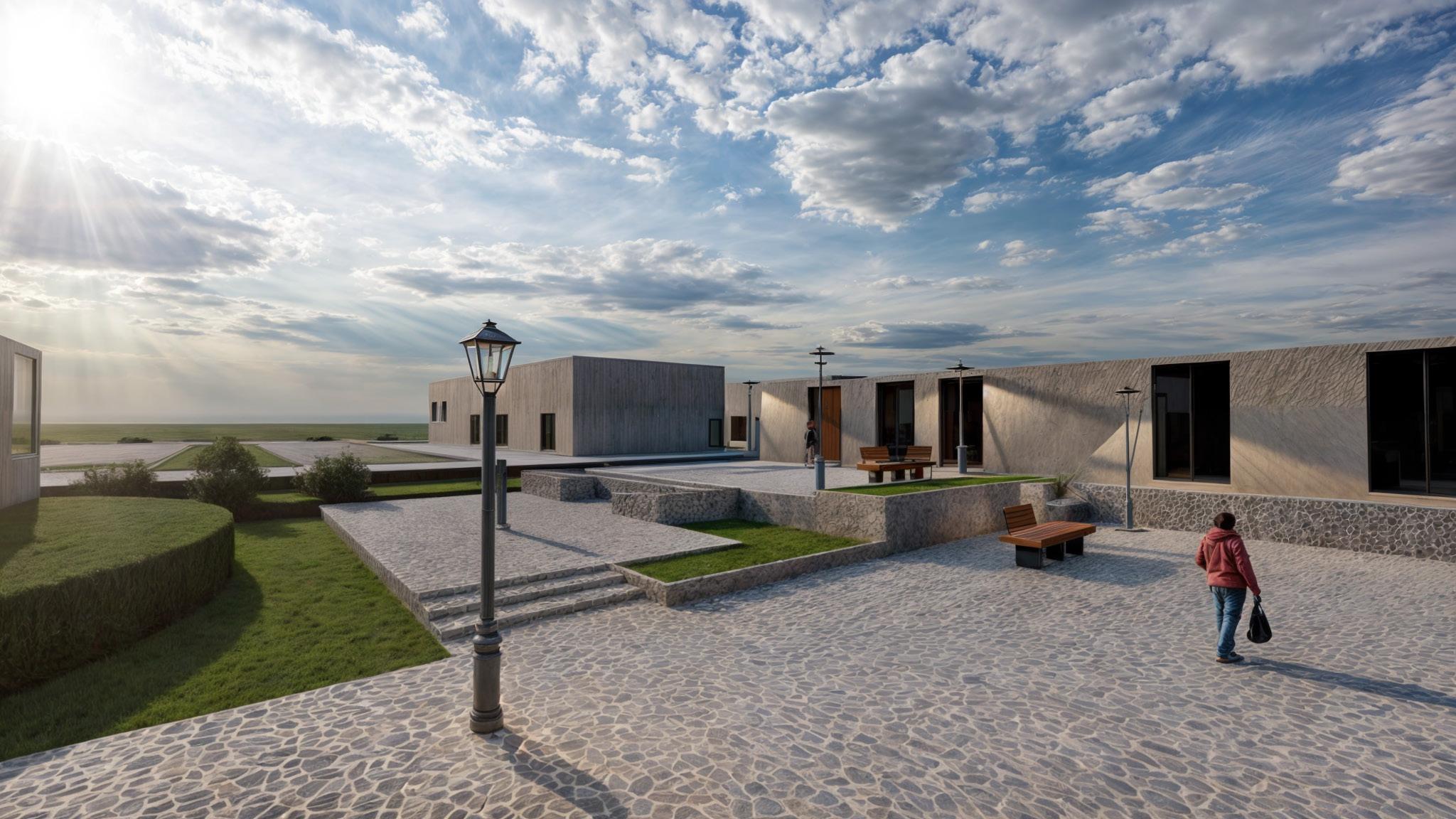

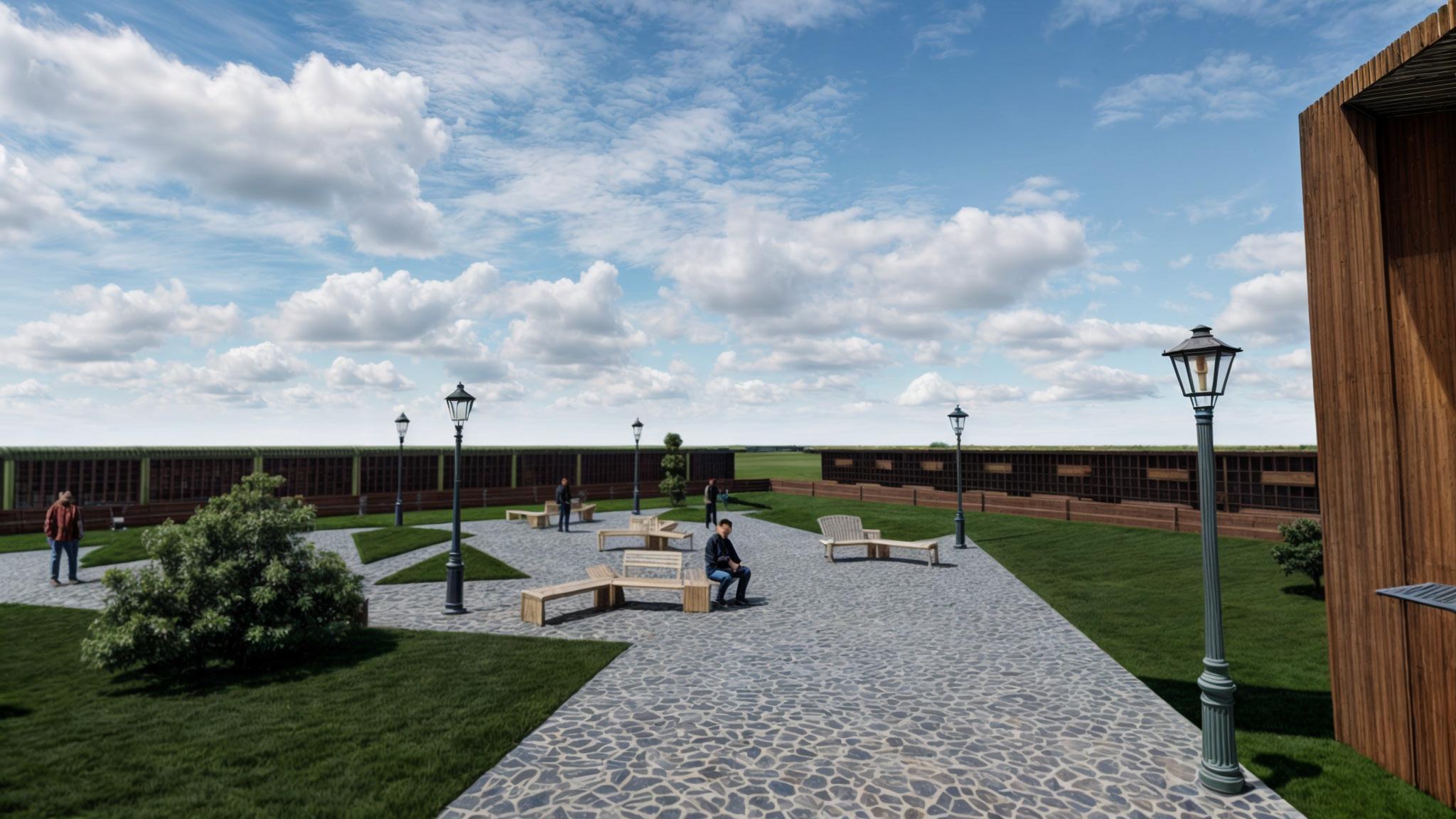

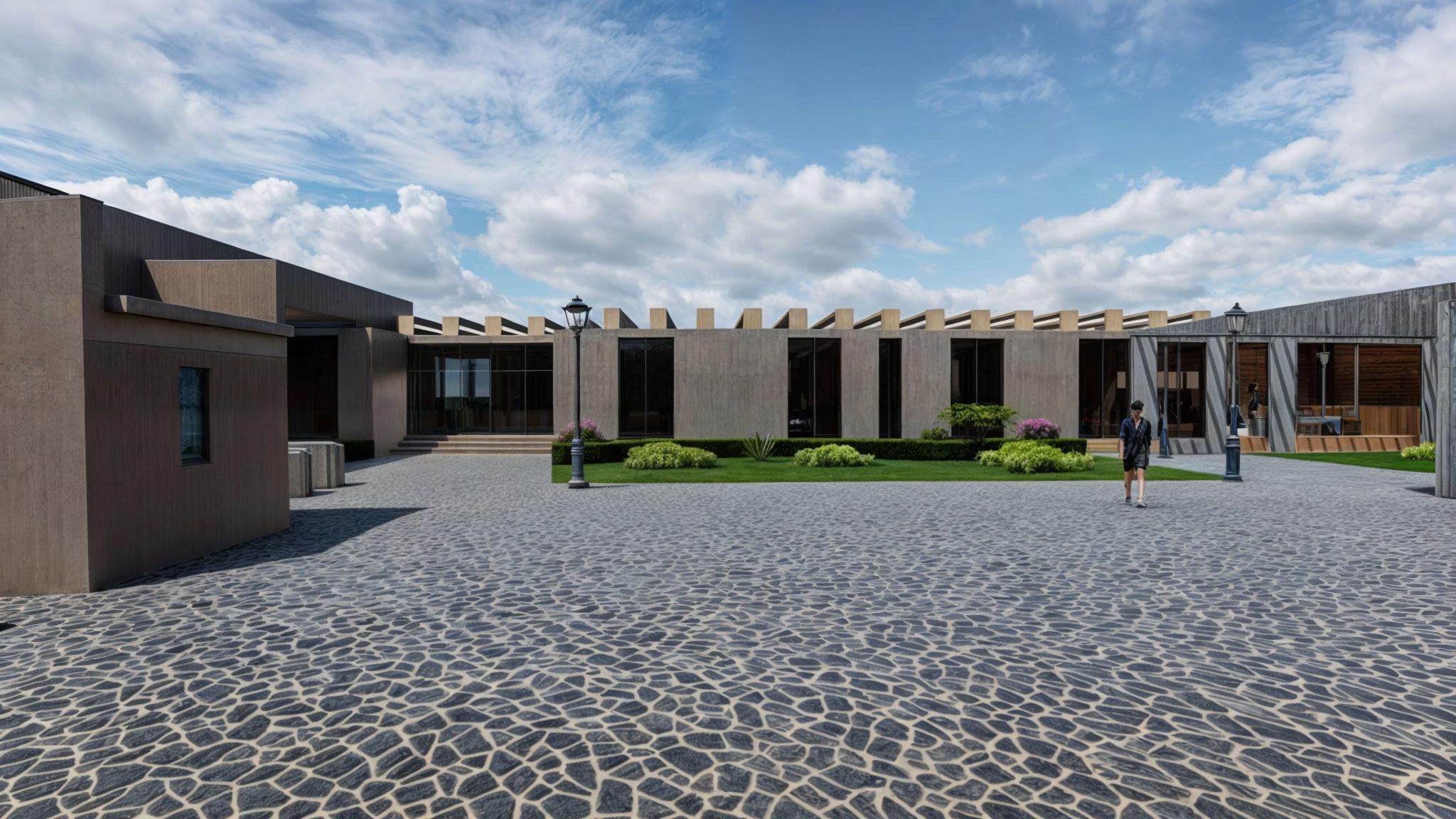

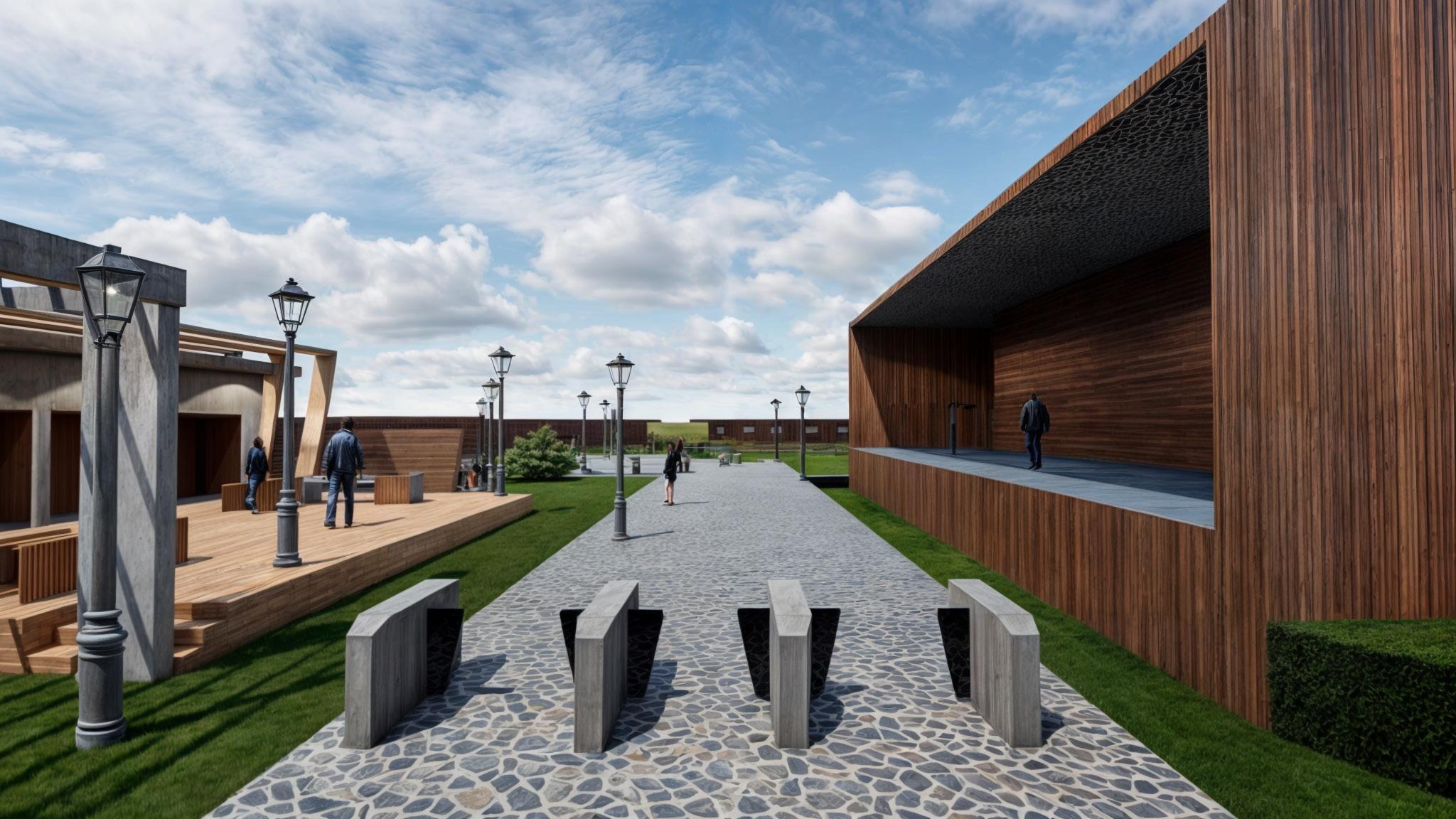

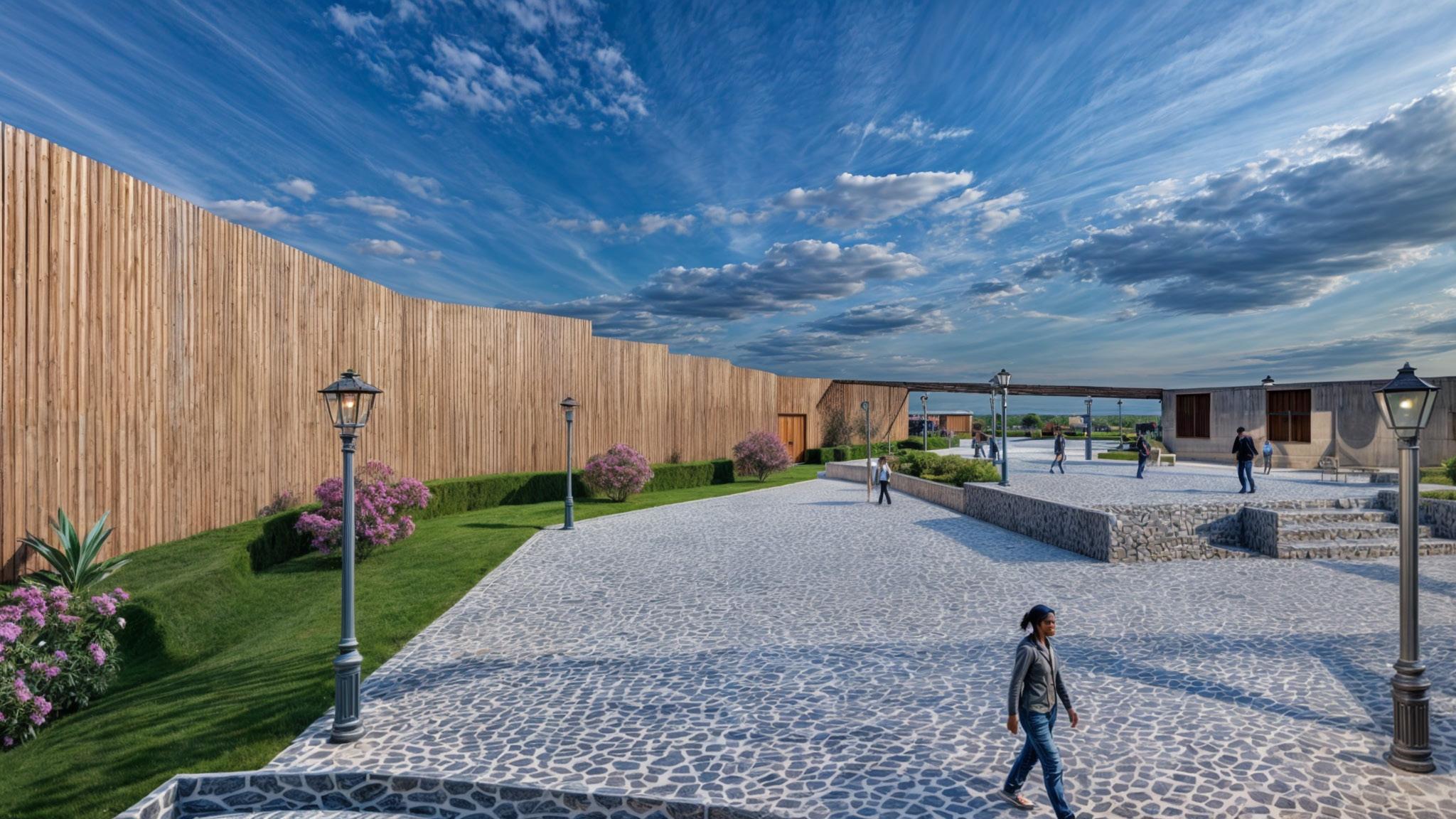

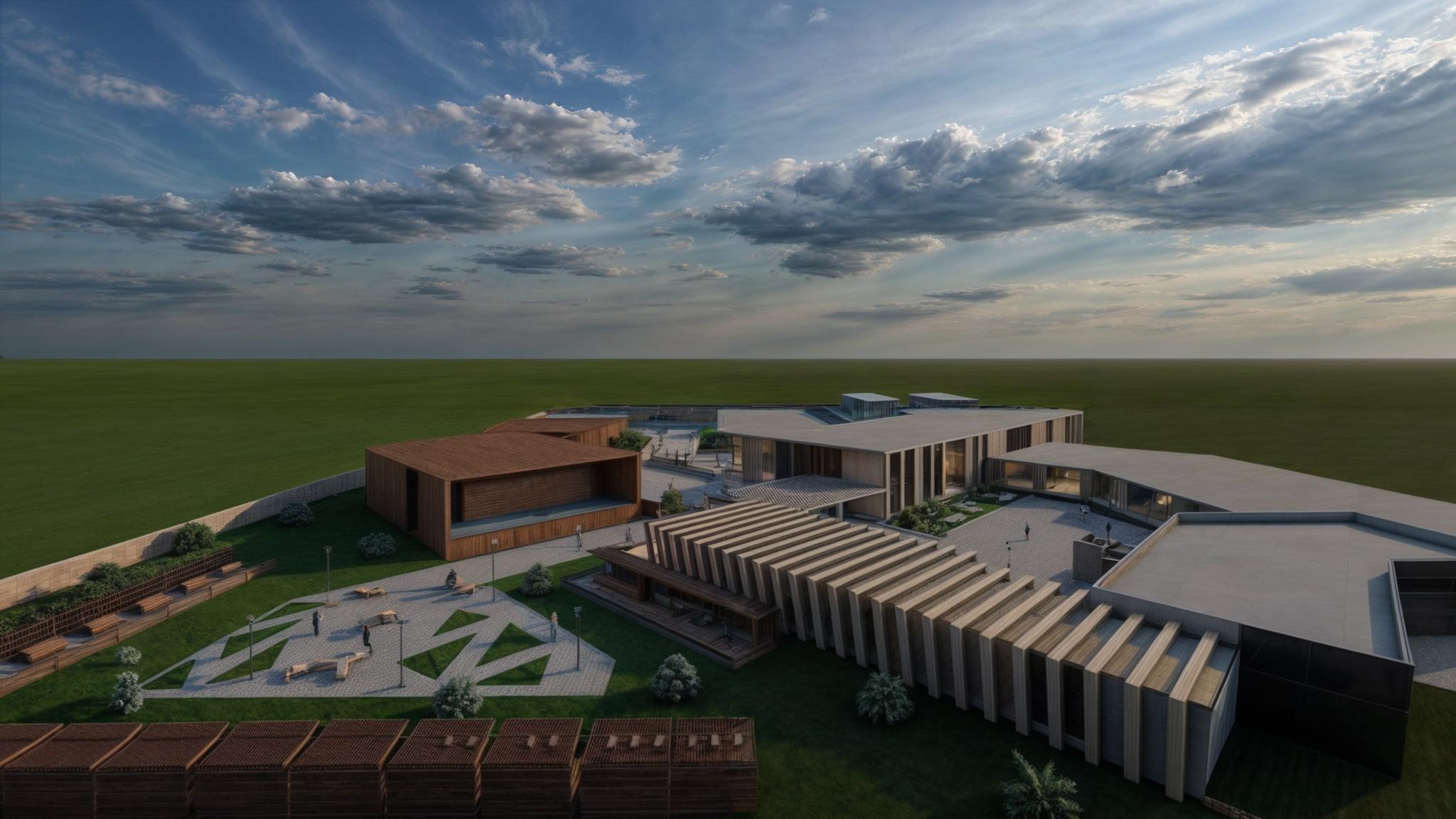

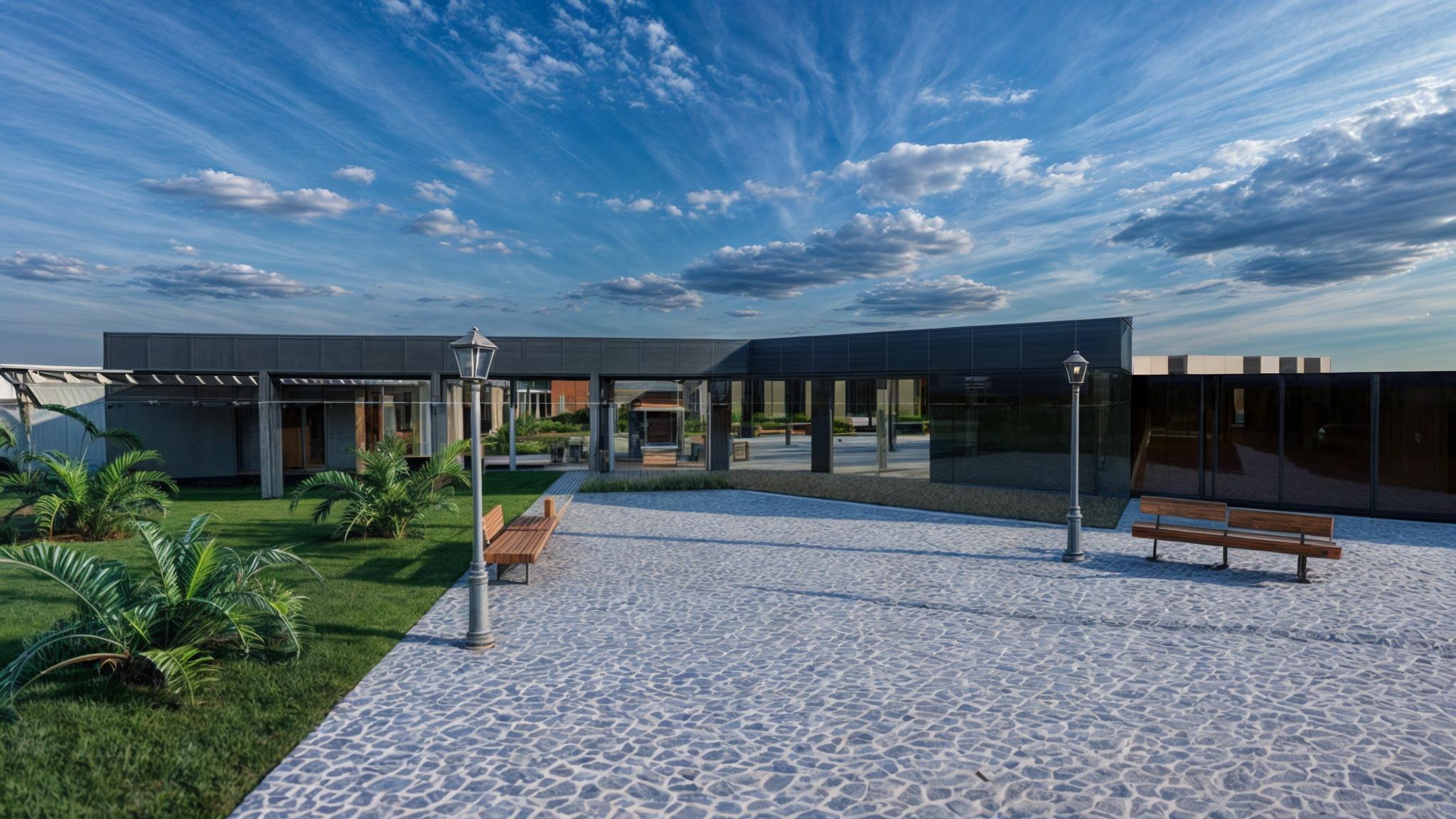

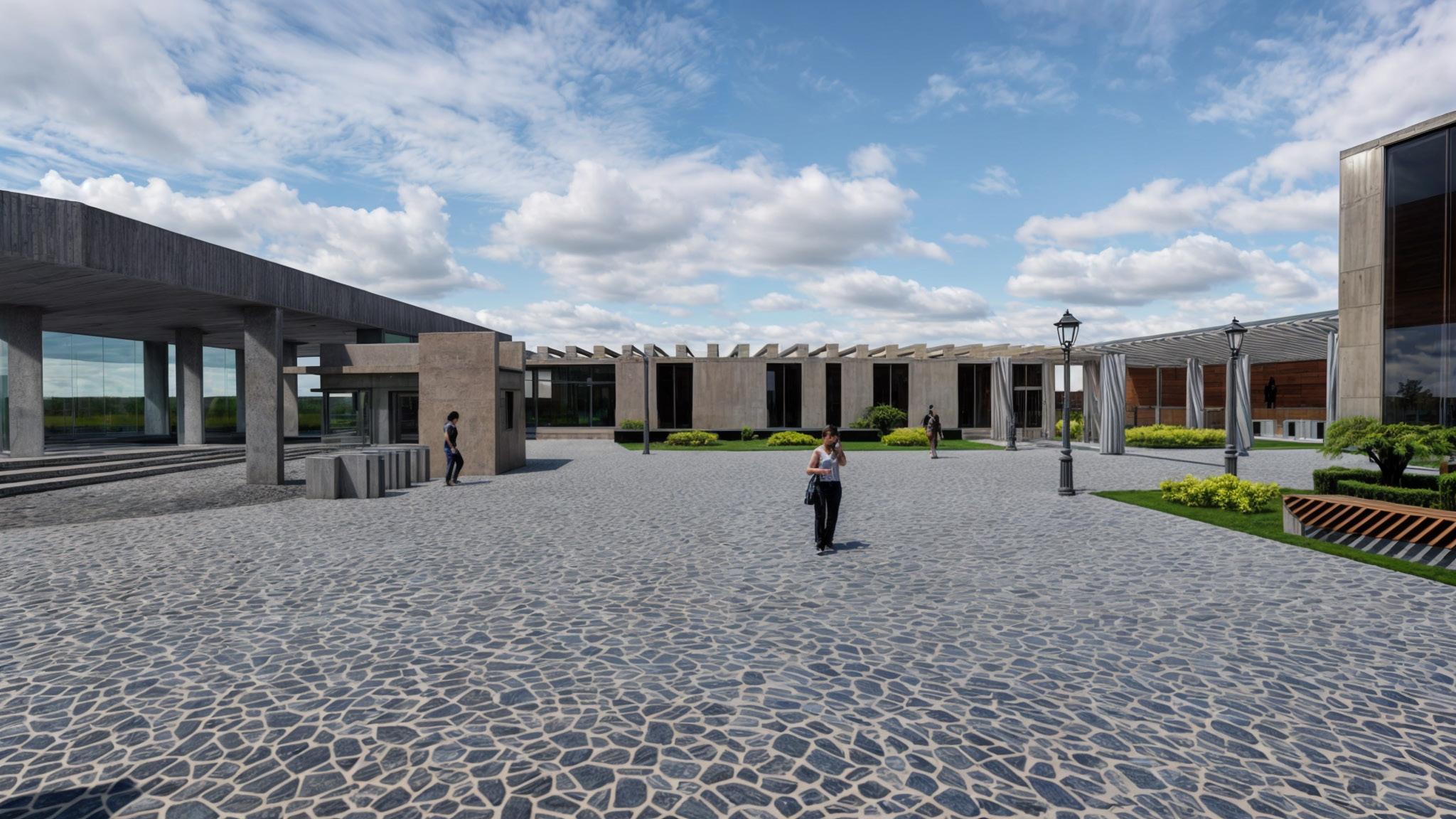

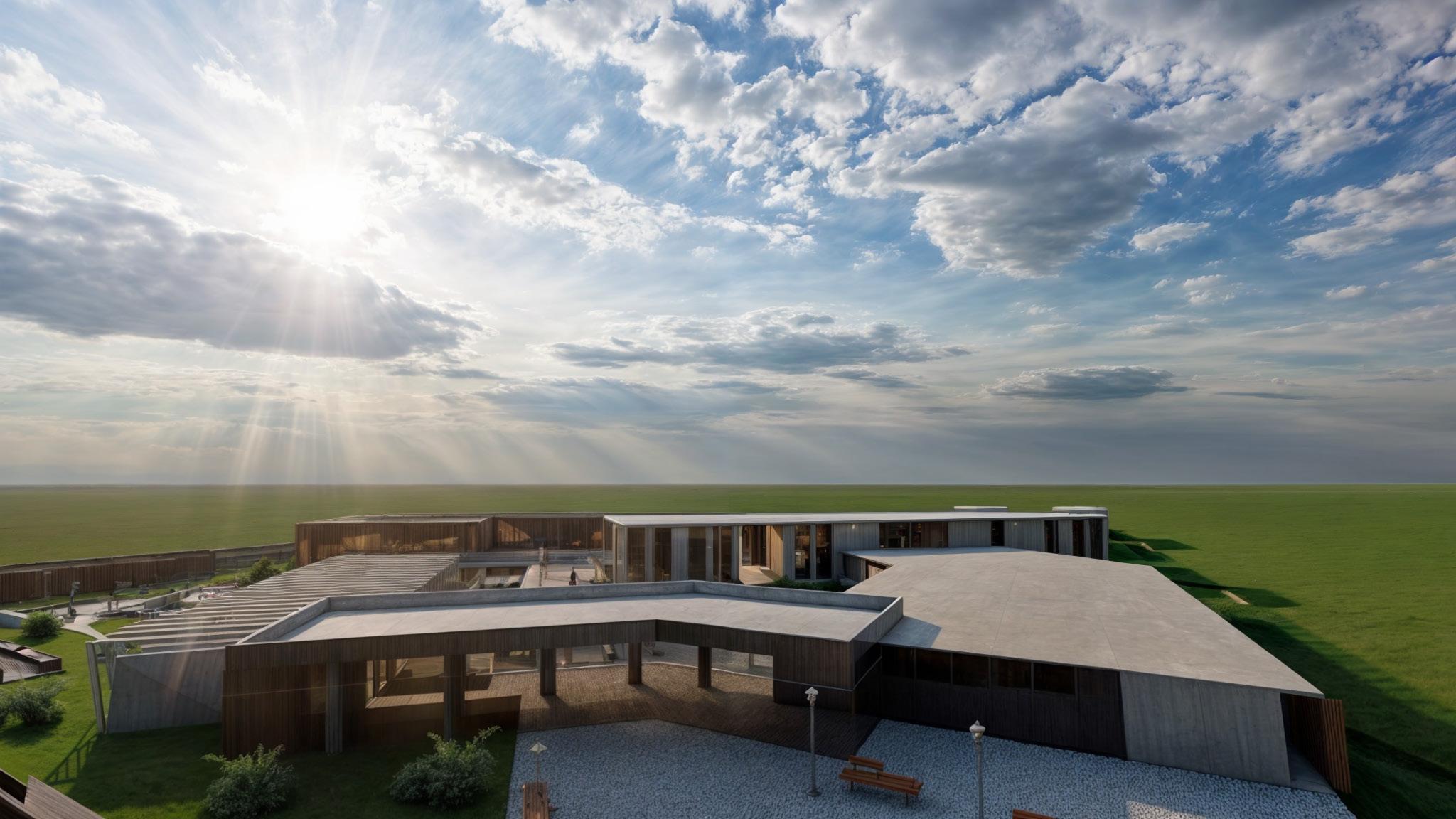

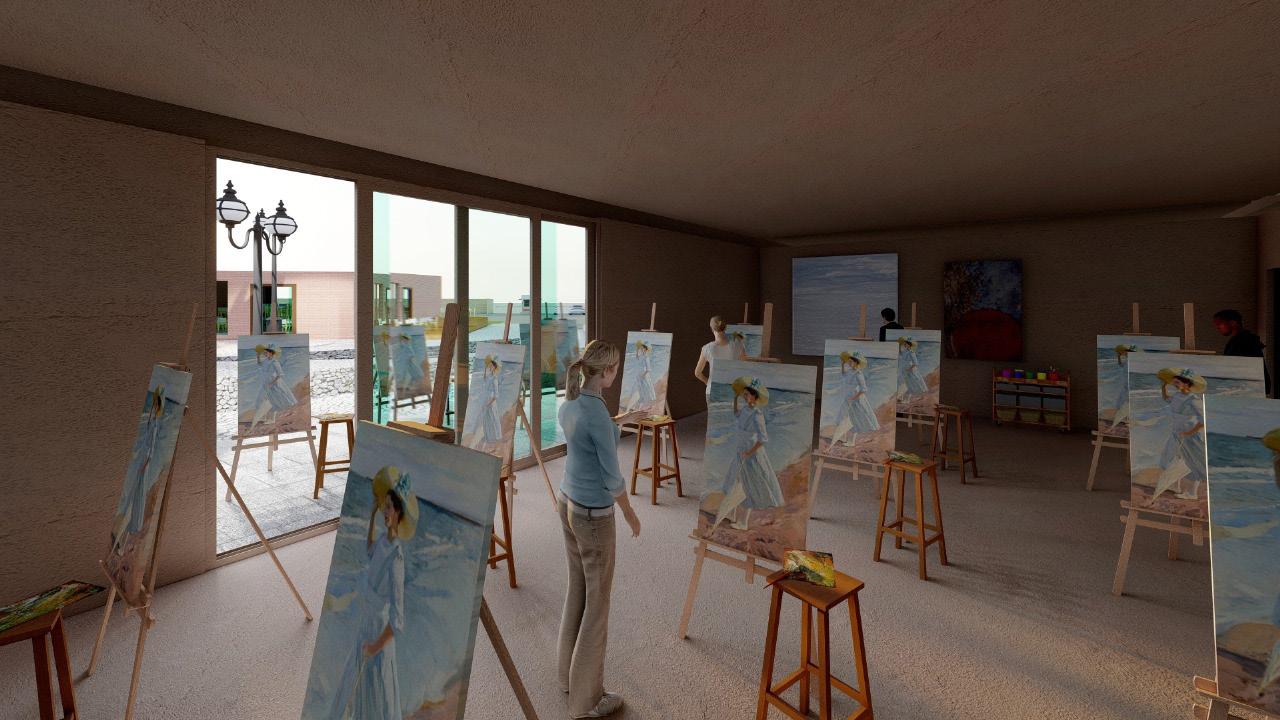

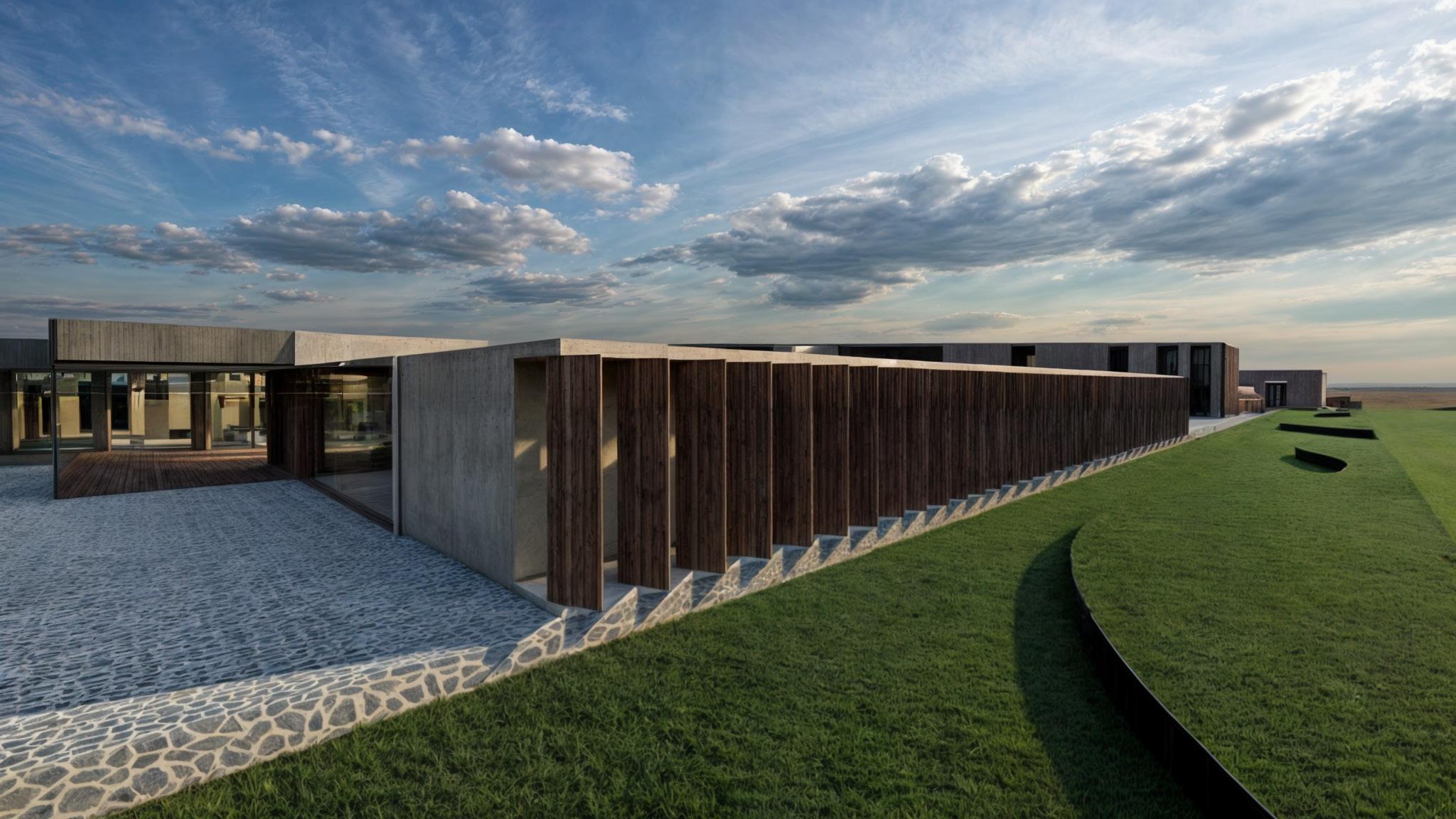

RENders
MARIAM ANTONELLA PETROZZI REQUENA
FABIANA UXUE ARBULÚ CORTES
