Mặt bích Mặt bích là một trong các phụ kiện vô cùng quan trọng và dường như có mặt trong hầu hết các đường ống, dây chuyền công nghiệp. Các van công nghiệp không thể kết nối tốt với đường ống hệ thống nếu không có sự góp sức của mặt bích.
Mặt
Mặt bích là một phụ kiện được sử dụng phổ biến trong các đường dẫn ống, có mặt trong tất cả các dây chuyền công nghiệp. Đây là một thiết bị được thiết kế theo dạng hình vuông hoặc hình tròn có lỗ đục kết nối tùy vào các tiêu chuẩn khác nhau để đáp ứng được hầu hết các nhu cầu sử dụng. Mặt bích có vai trò tạo sự kết nối chặt chẽ, bền vững giữa van công nghiệp cùng với hệ thống đường ống. Tùy vào từng loại van, kích thước của van và hệ thống mà người dùng cần phải cân nhắc lựa chọn loại mặt bích phù hợp để tạo được độ kín tốt, đảm bảo hiệu quả trong quá trình hoạt động. Phụ kiện này thường sẽ được chế tạo chủ yếu bằng vật liệu là phôi thép không gỉ hoặc phôi thép carbon. Hiện nay do nhu cầu sử dụng tăng cao và có nhiều yêu cầu nhất định nên mặt bích còn có thể được sản xuất với vật liệu nhựa hoặc đồng. Nhờ vào sự đa dạng về mặt chất liệu mà mặt bích có thể đáp ứng tốt đối với nhiều ứng dụng có các hệ thống đường ống khác nhau. Thông thường thì mặt bích sẽ được kết nối chặt chẽ cùng với van, máy bơm, ống cùng với các phụ kiện của đường ống thông qua các lỗ bắt bulong trên phần thân để có thể tạo nên một hệ thống đường ống dẫn công nghiệp hoạt động mạnh mẽ với hiệu suất cao. Đây được xem là phương pháp kết nối đường ống phổ biến thứ hai, chỉ sau hàn và thường được sử dụng với khớp cần tháo dỡ. Việc sử dụng mặt bích sẽ giúp người dùng dễ dàng hơn trong việc tháo lắp, bảo dưỡng, sửa chữa hệ thống. bích là gì?

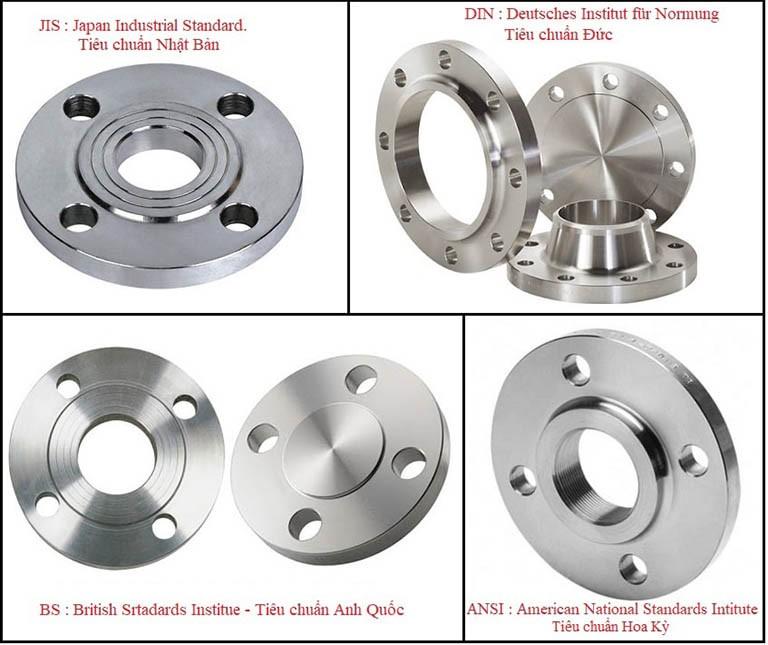

Mặt bích được thiết kế đa dạng với những vật liệu, hình dáng, kích thước khác nhau để có thể đáp ứng tốt trong tất cả hệ thống công nghiệp, dân dụng. Mỗi loại sẽ có những đặc điểm, cấu trúc hoặc những ưu và nhược điểm riêng biệt. Thông thường, để phân loại mặt bích, người ta sẽ dựa vào các yếu tố như tiêu chuẩn lắp đặt, vật liệu, mục đích sử dụng, áp lực đường ống,….Cụ thể như sau: 1. Phân loại mặt bích dựa theo tiêu chuẩn lắp đặt Việc lựa chọn mặt bích dựa theo tiêu chuẩn lắp đặt là một vấn đề vô cùng quan trọng và cần thiết. Cũng bởi nếu bạn sử dụng tiêu chuẩn lắp đặt của nước này để lắp vào hệ thống đường ống của tiêu chuẩn khác thì hệ thống sẽ không thể hoạt động được hoặc có thể không khớp với kích thước, cấu tạo, môi trường vận hành. Mặt bích có thể được sản xuất với nhiều kích thước, vật liệu, hình dáng khác nhau. Tuy nhiên, để có thể đảm bảo được tính hiệu quả và giúp cho việc kiểm soát hoạt động được dễ dàng hơn thì cần phải đưa ra những thông số cụ thể, những tiêu chuẩn về mặt sản xuất. Tiêu chuẩn mặt bích là những tiêu chuẩn cụ thể được đặt ra bởi tổ chức tiêu chuẩn để đảm bảo được tính hiệu quả, an toàn của phụ kiện được sản xuất ra, nhằm hợp thức hóa và xác định các sản phẩm đạt yêu cầu để cung cấp cho thị trường. Những loại bích khi sản xuất đúng với tiêu chuẩn sẽ có độ bền tốt, chịu được áp suất cao, phù hợp và khớp với các kích thước chuẩn của hệ thống công nghiệp. Phân loại mặt bích
Tiêu chuẩn Nhật được viết tắt là JIS – tên đầy đủ là Japan Industrial Standard. Tên gọi này được đặt theo ký hiệu của JIS K 0000.0000. Trong đó • K là ký hiệu phân chia theo các lĩnh vực dưa trên tiêu chuẩn đã được thông qua. • Bốn chữ số 0000 tiếp theo đó chính là dấu hiệu của từng mặt hàng, tùy vào lĩnh vực.
• Bốn số cuối 0000 chính là năm phát hành hoặc có thể là năm sửa đổi của tiêu Đâychuẩn.làmột dạng mặt bích thường được sử dụng rộng rãi trong các hoạt động đường ống công nghiệp tại Nhật Bản với những tiêu chuẩn và hướng dẫn kèm theo. Tiêu chuẩn này được chính Ủy ban tiêu chuẩn công nghiệp Nhật Bản thành lập và do Liên đoàn Tiêu chuẩn Nhật Bản
ban hành.Thông số kỹ thuật của mặt bích tiêu chuẩn JIS 5K 1.1 Tiêu chuẩn JIS: Tiêu chuẩn của Nhật Thông số kỹ thuật của mặt bích tiêu chuẩn JIS 10K Thông số kỹ thuật của mặt bích tiêu chuẩn JIS 16K Thông số kỹ thuật của mặt bích tiêu chuẩn JIS 20K
Tiêu chuẩn của Đức được viết tắt là DIN – tên tiếng anh là Deutsches Institut für Normung được dịch nghĩa bởi Viện tiêu chuẩn hóa của Đức. Tiêu chuẩn này góp phần giúp hợp lý hóa, bảo vệ môi trường, đảm bảo được sự chất lượng, hiệu quả và an toàn trong quá trình hoạt động công nghiệp, công nghệ, giúp ngành công nghiệp được hiện đại hóa. Để đảm bảo được tính ứng dụng cao của mặt bích, nên các tiêu chuẩn được đặt ra đều sẽ được xem xét và điều chỉnh lại, trung bình khoảng 5 năm/
lần. Dựa theo số liệu thống kê thì bộ tiêu chuẩn này đã đạt được rất nhiều các tiêu chuẩn khác nhau, con số được nhắc đến có thể hơn 12.000. Thông số tiêu chuẩn BS 4504 PN16 – RF 1.2 Tiêu chuẩn DIN: Tiêu chuẩn của Đức Thông số mặt bích tiêu chuẩn DIN PN10 – RF
Kích cỡ của mặt bích rỗng có thể thay đổi khác nhau tùy vào mục đích sử dụng của mỗi người. Các kích thường thường có như DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800…Loại mặt bích này cũng sẽ được chế tạo bằng nhiều vật liệu khác nhau như nhựa, inox, thép mạ, thép,…
2. Phân loại mặt bích dựa trên mục đích sử dụng
2.1 Mặt bích rỗng Mặt bích rỗng thường được thiết kế để giúp kết nối những đường ống với những vật tư ngành nước, thường sẽ sử dụng phương pháp hàn. Đây là loại mặt bích có nhiều lỗ tròn ở giữa và khác nhau về mặt đường kính. Nhờ vào mặt bích này mà các đường ống và thiết bị được kết nối với nhau một cách dễ dàng hơn, tạo điều kiện thuận lợi cho việc lắp đặt, tháo gỡ, vệ sinh, bảo trì, sửa chữa.

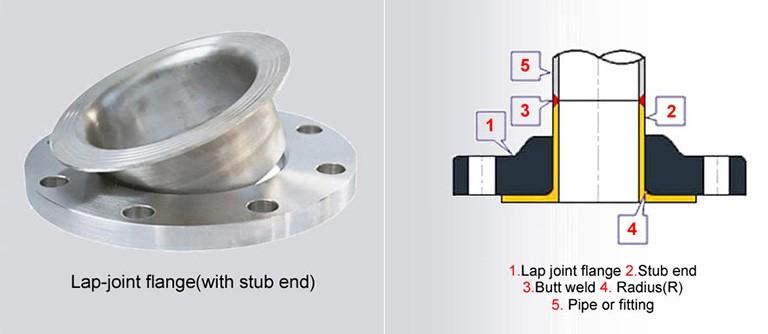

Mặt bích lồng có tên tiếng anh là Lap joint flange thường sẽ được sử dụng cùng với một đoạn ống ngắn, hàn trực tiếp và được cố định bởi mặt bích này. Loại mặt bích này thường sẽ được ứng dụng trong các hoạt động không quá quan trọng, những đường ống ngắn không có áp lực cao và được xem là một trong các biện pháp kết nối với mức kinh phí thấp, dễ sử dụng. Lap joint flange sẽ được thiết kế với khả năng trượt trên đường ống và có thể xoay quanh Stub End. Nhờ đó mà người dùng có thể dễ dàng để điều chỉnh được hướng ống trong quá trình lắp đặt hệ thống. Đồng thời, nó cũng không tiếp xúc trực tiếp đối với các lưu lượng chất chứa trong ống. Một ưu điểm của mặt bích lồng đó chính là khả năng có thể tái sử dụng tốt. Bên cạnh đó, phụ kiện này thường được chế tạo bằng thép carbon nên chi phí sản xuất thấp, giá thành tốt, có khả năng chống mòn, bền chắc. Hơn thế, cũng như các loại mặt bích khác, Lap joint flange đa dạng về mặt kích thước có thể đáp ứng tốt các nhu cầu sử dụng khác nhau.
2.2 Mặt bích lồng (Lap joint flange)
• Công dụng ngăn chặn dòng chảy di chuyển ra ngoài đường ống.
2.3
• Đa dạng về vật liệu, kích thước
• Tạo sự liên kết chắc chắn, an toàn giữa các đường ống
(Blind Flange)
Mặt bích mù/ bích đặc
Mặt bích mù hay còn gọi là mặt bích đặc là một trong các loại mặt bích phổ biến nhất hiện nay và được ứng dụng trong nhiều công trình, hệ thống đường ống. Loại phụ kiện này sẽ không có phần lỗ ở giữa, xung quanh là những lỗ nhỏ để giúp kết nối các đầu ống lại với nhau. Mặt bích mù thường sẽ được dùng với mục đích đóng kín các đầu ống tạm thời, để có thể dễ dàng tháo lắp khi cần sử dụng đến. Nhờ vào sản phẩm này mà người dùng sẽ dễ dàng hơn trong việc thử áp hệ thống, giúp các đường ống được bịt kín an toàn. Cũng như tên gọi của nó, mặt bích này sẽ đặc hoàn toàn với nhiều kích thước và chất liệu khác nhau. Nó có thể được sản xuất bằng thép, nhựa, inox với nhiều kích cỡ từ DN15 đến DN1500. Nhưng so với các loại khác thì mặt bích mù có giá thành cao hơn. Một vài ưu điểm dễ nhận thấy ở loại mặt bích này như: • Dễ dàng tháo lắp
Loại mặt bích này thường được sử dụng trong các trường hợp mà việc hàn nối không thể đảm bảo hoặc không thể thực hiện được (ví dụ như các khu vực dễ xảy ra cháy nổ). Các mối nối có thể khá yếu, cũng có thể năng bị rò rỉ nếu liên tục chịu nhiều áp lực lớn nên thường được dùng trong các đường ống có kích thước nhỏ.
2.4 Mặt bích ren (Threaded Flange)
• Hỗ trợ kết nối và lắp các đường ống mà không sử dụng đến phương pháp hàn • Dễ dàng tháo lắp
Mặt bích ren còn có tên tiếng anh là Threaded Flange, bao gồm hai loại ren ngoài và ren trong được kết nối trực tiếp với đường ống bằng những mối ren.
Một số ưu điểm của mặt bích ren như: • Dùng hiệu quả cho các loại đường ống nhỏ
• Phù hợp ứng dụng trong môi trường dễ cháy nổ, nguy hiểm
• Đa dạng về kích thước, tiêu chuẩn mặt bích
Lưu ý, khi ứng dụng mặt bích ren cần chú ý kỹ lưỡng về độ dày của thành ống. Nếu thành ống có độ dày tốt sẽ giúp cho quá trình gia công ren trở nên nhanh chóng và dễ dàng hơn, hạn chế tình trạng làm mỏng ống có thể gây ra sự đứt gãy ở các vị trí nối.
thay thế hoặc bảo dưỡng, bảo trì thiết bị trở nên dễ dàng và nhanh chóng hơn. Mặt bích có nhiều thiết kế đạt được tiêu chuẩn nên có thể đáp ứng tốt trong nhiều ứng dụng với các hệ thống lớn nhỏ. -name Đặc điểm nổi bật của mặt bích
Là phụ kiện cần thiết và đóng vai trò quan trọng đối với nhiều hệ thống công nghiệp nên mặt bích cũng được thiết kế với nhiều vật liệu khác nhau để có thể đáp ứng tốt trong nhiều môi trường chất khác nhau. Mặt bích cũng có sự đa dạng về chủng loại, mẫu mã, các kiểu kết nối cũng phong phú và phù hợp với nhiều dạng đường ống, từ những hệ thống trong công nghiệp đến các ứng dụng dân dụng. Công dụng tạo sự kết nối giữa các thiết bị van khóa, đường ống, thiết bị đo lại với nhau để tạo thành một hệ thống làm việc hoạt động ổn định, hiệu quả và bền chắc. Nhờ vào mặt bích mà việc lắp đặt, thi công,

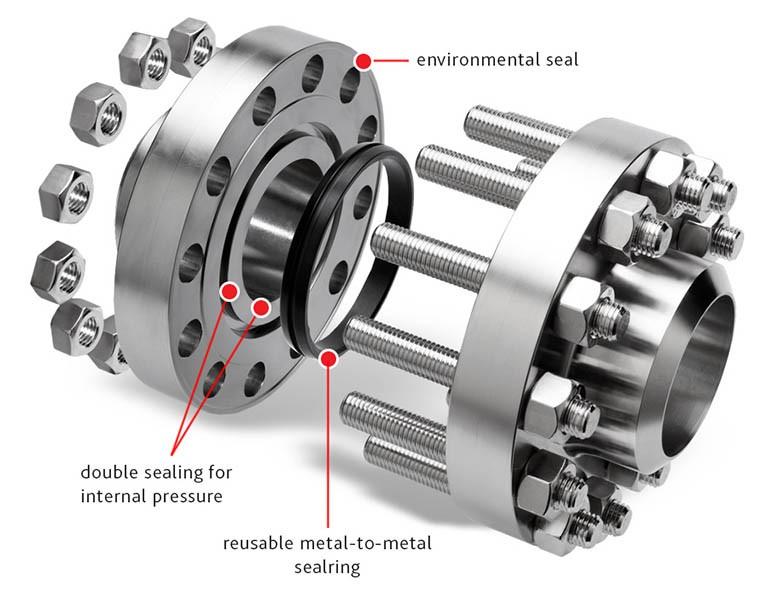

Mặt bích thường có thiết kế đơn giản, nhỏ gọn để dễ dàng trong việc lắp ráp, tháo gỡ, bảo trì. Một kết nối mặt bích thường sẽ bao gồm một miếng kim loại được làm bằng các vật liệu khác nhau, có thể là đồng, inox hoặc gang,…Trên phụ kiện này sẽ có những lỗ bắt bulong và các ống vít nằm ở phần mép bên ngoài để có thể gắn kết các van, đường ống lại với nhau. Các khoảng trống trên mặt bích sẽ có những kích thước khác nhau tùy vào mỗi loại và yêu cầu sử dụng. Thông thường thì thiết bị này sẽ bao gồm 3 thành phần chính, đó là: Lỗ bulong: Các lỗ bulong sẽ được đặt ở các vị trí đối nhau, đo từ tâm đến tâm. Đường kính trong: Là khoảng trống lớn ở ngay giữa mặt bích. Đường kính ngoài: Chính là khoảng cách giữa 2 cạnh đối diện của mỗi mặt bích. Mặt bích sẽ được thiết kế theo nhiều hình dạng khác nhau, phổ biến nhất là hình tròn và hình vuông hoặc có thể là hình dẹt, oval,…nhìn chung đều là những hình dạng phẳng. Phụ kiện này cũng có thể được thiết kế theo yêu cầu đối với một số hệ thống có hình dạng đặc biệt để đảm bảo được sự phù hợp, mang lại hiệu suất cao. -name Cấu tạo của mặt bích
• Đường dẫn hơi nóng, hệ thống lò sưởi, lò hơi, môi trường khí nén có áp suất và nhiệt độ cao.
• Mặt bích và bulong là giải pháp tốt nhất dành cho các trường hợp cơ học cần sự kết nối giữa 2 phần hệ thống quy mô lớn. Ví dụ như kết nối giữa hộp số và động cơ trong các ô tô.
• Hệ thống phòng cháy chữa cháy
• Hệ thống cấp thoát nước, xử lý nước thải và nước sạch.
• Một số ngành công nghiệp hóa chất, dung dịch có tính ăn mòn cao, điển hình như kiềm, muối, bazo, axit,…
Ứng dụng của mặt bích trong công nghiệp Như đã chia sẻ ở trên, mặt bích là một phụ kiện được sử dụng trong công nghiệp nhằm mục đích kết nối van, đường ống, máy bơm và những thiết bị khác lại với nhau để có thể tạo thành một hệ thống đường ống hoàn chỉnh, hoạt động ổn định và an toàn. Nhờ vào nó mà quá trình lắp đặt, thi công, tháo lắp, sửa đổi, thay thế, bảo dưỡng cũng diễn ra một cách dễ dàng và đơn giản hơn. Chính vì những mặt lợi ích đó mà mặt bích không thể vắng mặt trong hầu hết các hệ thống ống nước, các công trình kỹ thuật quan trọng.
Một số ứng dụng phổ biến có thể được nhắc đến như:
• Trong các ngành công nghiệp xăng dầu, khí, gas,..
• Các trường hợp cần sự liên kết giữa đường ống kim loại nhưng không thể áp dụng phương pháp hàn bởi khả năng gây cháy nổ cao thì sẽ được ưu tiên sử dụng mặt bích để đảm bảo độ an toàn, chắc chắn.
• Quan sát lịch trình của ống nếu sử dụng loại bích cấm hoặc hàn cổ.
Một số lưu ý trong quá trình chọn mặt bích Mặt bích đa dạng về kích thước, vật liệu, kiểu kết nối có thể đáp ứng tốt nhiều nhu cầu sử dụng. Tuy nhiên, việc lựa chọn chính xác và phù hợp loại phụ kiện này cũng là một vấn đề vô cùng khó khăn, đôi khi cần phải nhờ đến những người có chuyên môn mới có thể chọn được loại tốt nhất đối với đường ống hiện đang sử dụng. Một số lưu ý dưới đây có thể giúp bạn dễ dàng hơn trong việc chọn được loại mặt bích thích hợp. • Đầu tiên cần phải xác định cụ thể về tiêu chuẩn của loại phụ kiện. Bạn cần phải lựa chọn đúng tiêu chuẩn mới có thể lắp ráp phù hợp và tránh sai lệch.
• Lựa chọn loại bích được chế tạo bằng vật liệu phù hợp để đáp ứng tốt với môi trường hoạt động.
• Chú ý đến kiểu kết nối của từng loại bích, ví dụ như hàn trượt, hàn cổ hay hàn bọc đúc,… • Đo và biết rõ về đường kính của ống.
• Quan sát về độ hoàn thiện của bề mặt, mịn, răng cưa đồng tâm hoặc cổ ren. • Dùng bích dạng đặc hay rỗng • Lựa chọn đơn vị cung cấp chất lượng và uy tín, hãng sản xuất có tiếng và giá cả hợp lý.
