Profil

Som uddannet Cand.Arch. fra Arkitektskolen Aarhus, har jeg en stor nysgerrighed og passion for at arbejde med arkitektur. Jeg er meget energisk og arbejdsom som person, og ser mig selv som værende initiativrig og handlekraftig, både når jeg arbejder selvstændigt eller indgår i et team. Jeg brænder for at designe og idéudvikle og har en god grafisk sans og forståelse for rum og materialer. Gennem mit arbejde som projekterende arkitekt for SHL har jeg med en stejl læringskurve opnået stor erfaring med de projekterende faser i et byggeri. Som person er jeg kendetegnet ved at være imødekommende og inkluderende, at arbejde organiseret og altid have det store overblik. Jeg glæder mig til at kunne bidrage med mine kompetencer og positive energi på min fremtidige arbejdsplads.

s. 4

Sydhavnen, BF1 - En Mixed-Use Bygning For Schmidt Hammer Lassen, 2022-2024

s. 12

Offshore | Onshore Exhibiting the Forces and Impact of a Coastal Windfarm Afgangsprojekt, forår 2022

s. 26 A Retreat for Artists and Writers

9. semester, forår 2021

s. 34

Vores Jord - Et livslangt fællesskab

8. semester, efterår 2020

s. 44

Freckle

FSC Design Awards 2018, efterår 2018

Tlf.: 21 66 02 11

Grønt tag / Sedum

anne.nerichsen@gmail.com

“Lanternen” / Let og lysende.

Indgang til butikslejemål

Kunstpassagen / Kunst og belysning

Indgang til jazzbar

Tag / Tekniske anlæg

Brotilslutning fra Kulkransporet til tagterrasse

Indgang til butikslejemål

Hotellet / Beton / Grid / “Gardiner” Erhvervslejemål / Hele 1. sal

Basen / Tegl og buer

Hovedindgang til erhvervslejemål på 1. sal

1.1 Isometri; Overblik over bygningen

Glas og alu.

Sydhavnen, BF1 - En Mixed-Use Bygning

For Schmidt Hammer Lassen, 2022-2024

BF1 er en mixed-use bygning på 10.500 m2, beliggende i det nye Sydhavnskvarter i Aarhus. Masterplanen for området blev vundet i 2020 af Schmidt Hammer Lassen, i samarbejde med AART, A. Enggaard og NIRAS. Projekteringen af bygningen BF1 begyndte i september 2022.

I stueetagen vil der være to butikslejemål, en jazzbar samt hovedindgang til erhvervslejemålet, som dækker hele 1. sal. 2. sal til og med 9. sal, vil huse et Moxy by Marriot hotel, som både har indgang fra Kunstpassagen i stueplan, og en indgang fra terrassen på 2. sal, hvor der også er forbindele til Kulkransporet. Herfra vil man komme direkte ind i MOXY’s lounge og bar område.

Arkitekturen og facadematerialerne varierer på bygningen, hvilket understreger bygningens mixed-use koncept og lader sig udefra aflæse, hvilke funktioner, som holder til hvorhenne.

Jeg blev som nyuddannet arkitekt på dette projekt, kastet direkte ud i at projektere, hvilket har resulteret i en ekstremt stejl læringskurve.

Jeg har udført afgørende arbejde på projektet, helt fra dets dispositions- og projektforslag til udførselsprojektet, jeg har deltaget i projekteringsmøder, arbejdsmøder m. ingeniører og andre samarbejdspartnere, samt møder med byggesagsbehandler og stadsarkitekt. Arbejdet på dette projekt har givet mig en solid grund-basis som projekterende arkitekt.

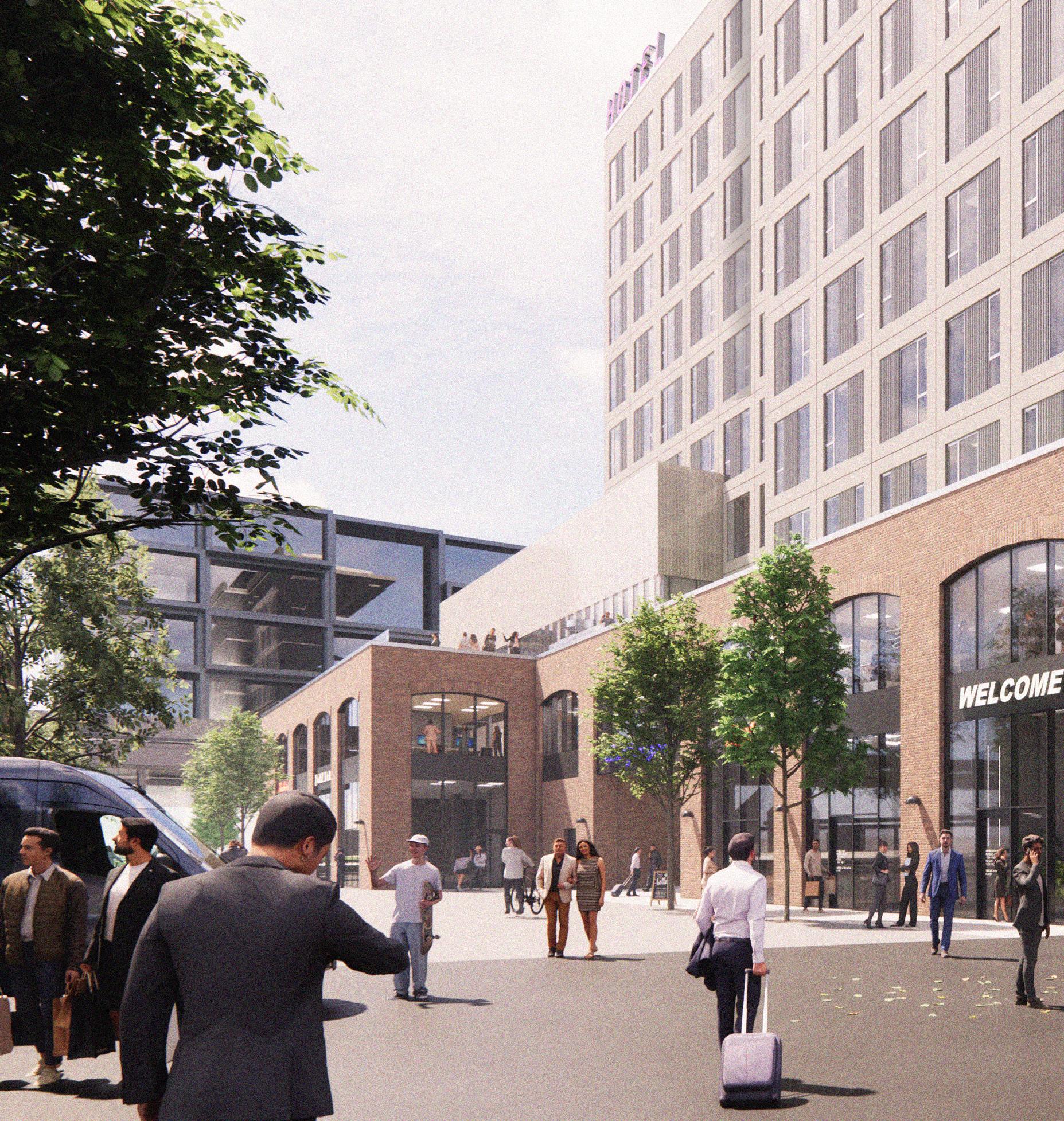

1.2 Visualisering fra bydelsplans, 2020

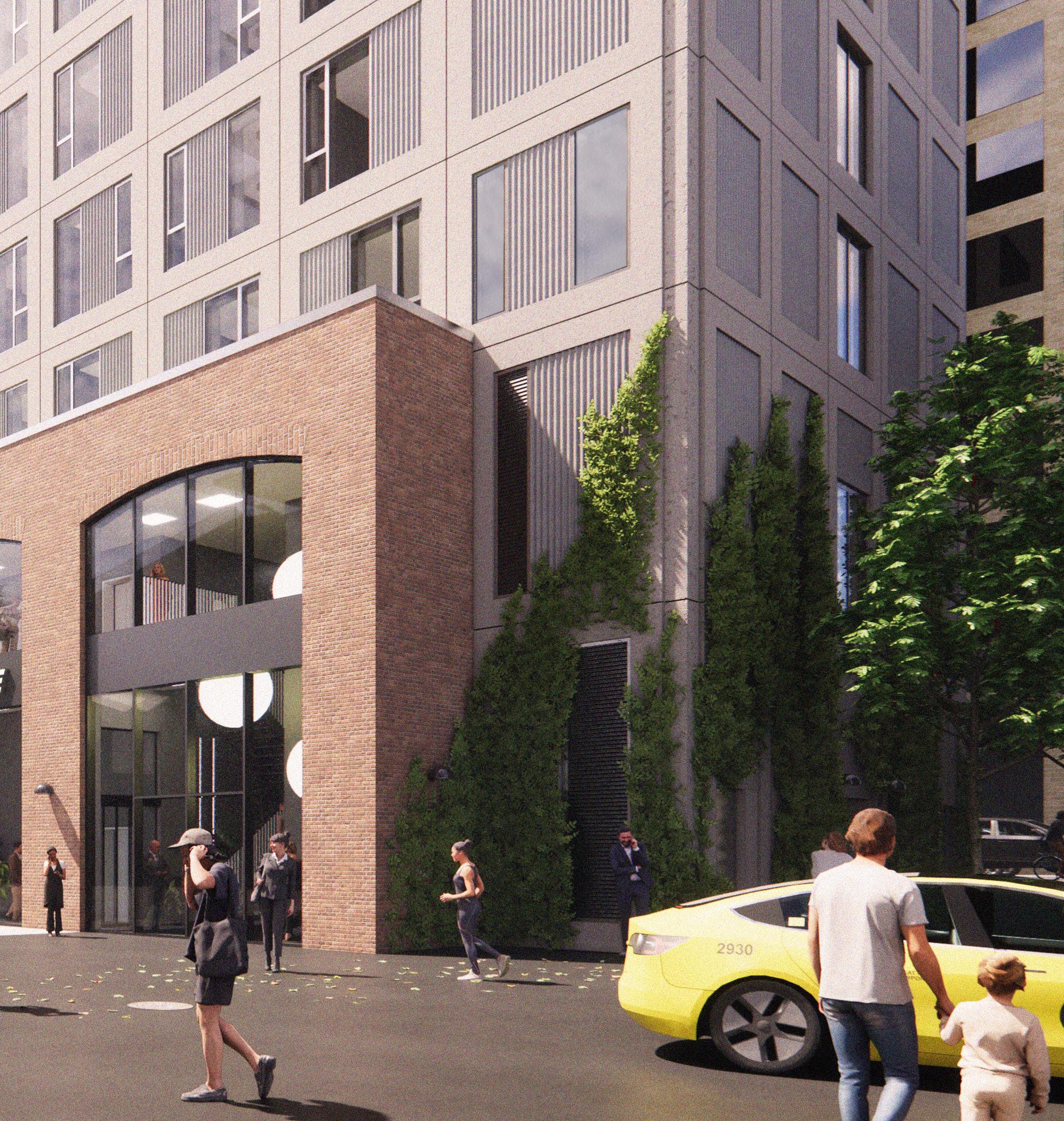

1.3 Udendørs visualisering, lavet i forbindelse med salgsmateriale til erhvervslejmålet på 1. sal, december 2023

1.4 Opstalt, øst facade. Lavet i forbindelse med skilteprojekt, marts 2024

1.5 Opstalt, syd facade. Lavet i forbindelse med skilteprojekt, marts 2024

1.6 Møbleringsplan, 1 sal. Forslag til indretning af erhvervslejemål. Lavet i forbindelse med salgsmateriale til erhvervslejemålet på 1. sal., december 2023

1.7 Indendørs visualisering af erhvervslejemål på 1. sal. Lavet i forbindelse med salgsmateriale til erhvervslejemålet på 1. sal., december 2023

02 /

OFFSHORE | ONSHORE Exhibiting the Forces and Impact of a Coastal Windfarm Afgangsprojekt, forår 2022

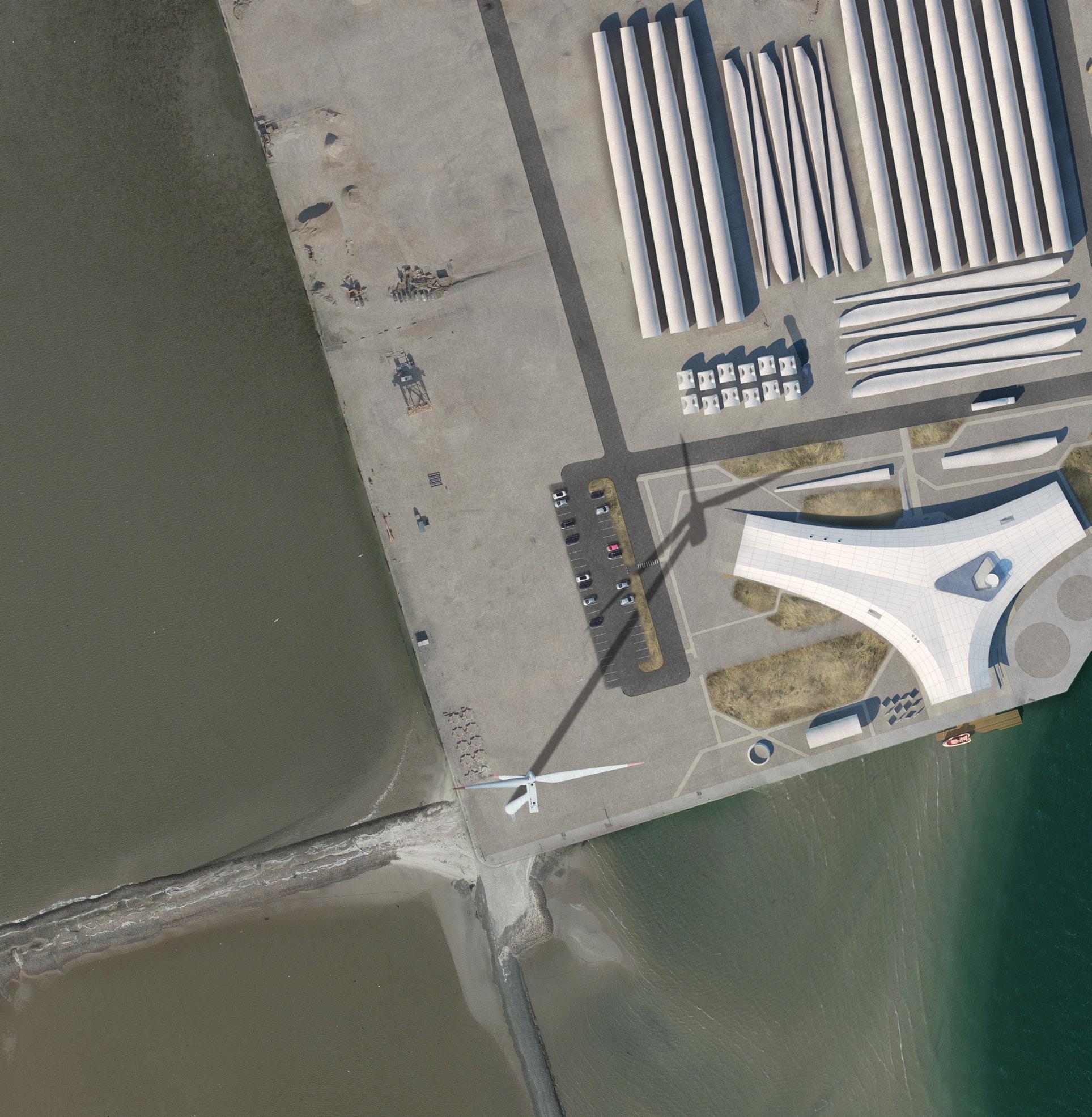

Projektet har site i Thyborøn, på den danske vestkyst, og drejer sig om udvikling af offshore vindenergi i denne region. Da Thyborøn, og vestkysten generelt, er blandt de mest vindrige steder i Danmark, er det energimæssigt ganske fordelagtigt at placere havvindmølleparker i denne region, - men er på samme tid i konflikt med dem, der ønsker at kysten skal stå uberørt. For at nå de mål, der er sat i de nuværende klimapolitiske energiaftaler, skal vindmølleindustrien bevæge sig hurtigere end nogensinde før. I dag er den største hindring, for overgangen fra konventionel energi til grøn energi, hverken teknologi eller økonomi. Det er den manglende støtte fra lokalsamfundene, på grund af ensidige synspunkter og viden.

Center for Offshore Wind Energy har til formål at bringe tilskuerne tættere på de ellers uhåndgribelige havvindmøller og formidle omfanget og virkningen af offshore vindkraft på regionalt, nationalt og globalt plan.

Bygningens design er i høj grad baseret på en grundig undersøgelse af vind og aerodynamik, som har været de vigtigste parametre for det arkitektoniske design. Desuden er dele af bygningen konstrueret af obsolete vindmøllevinger, - fra de udvendige tagpaneler, til den bærende struktur nedenunder.

2.3 Visualisering, foyer / indendørs ankomst situation

5m

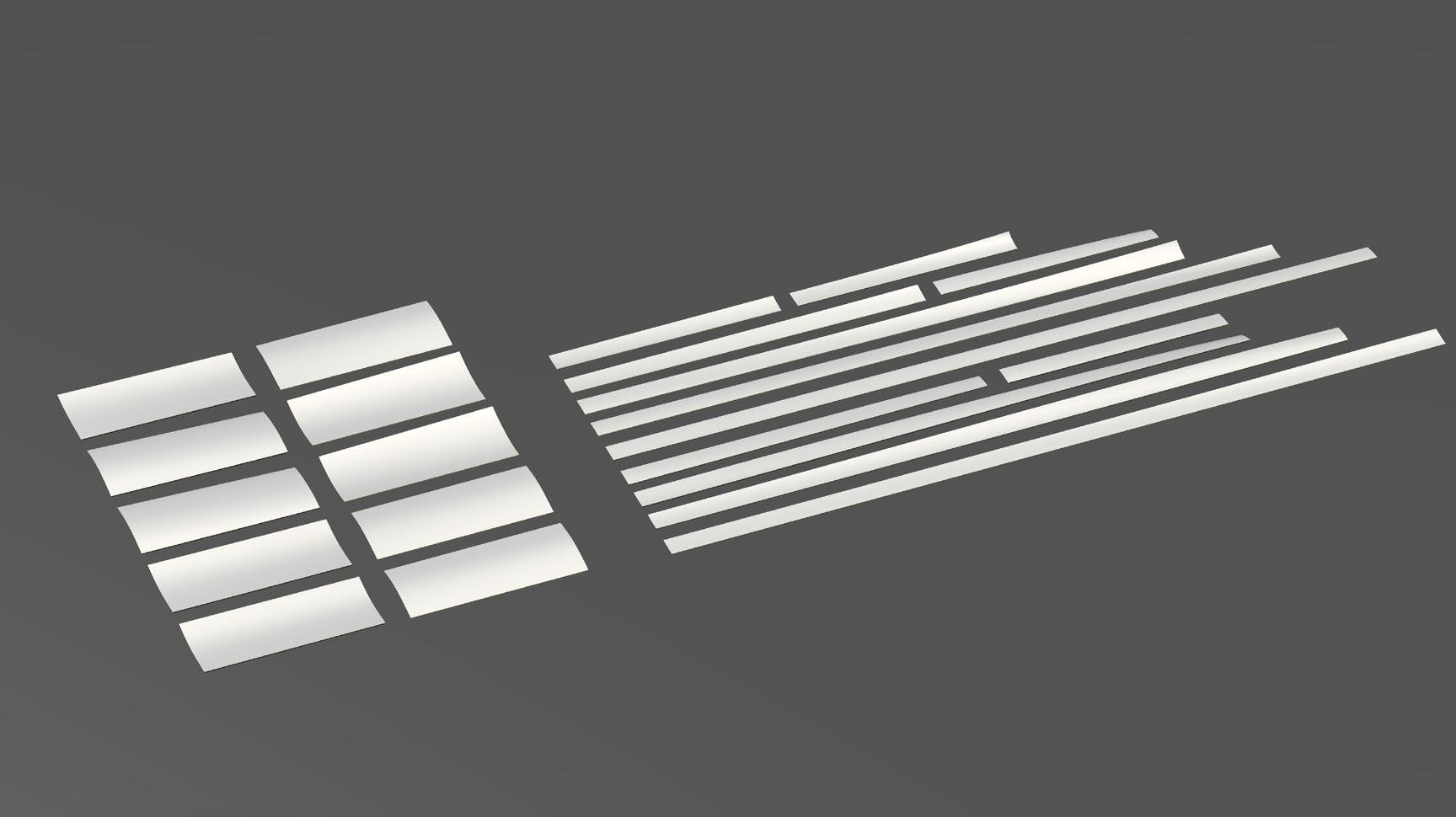

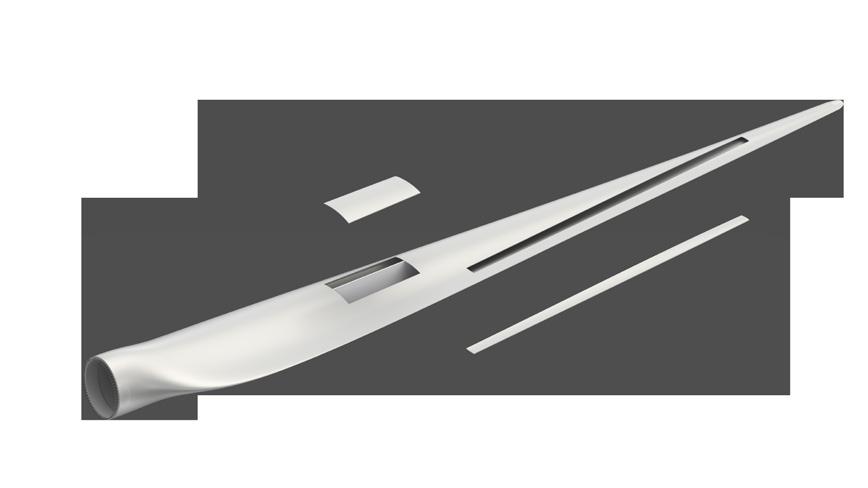

2.4 Materiale undersøgelse. En vindmøllevinges livs cyklus. Her overvejes muligheden for at upcycle obsolete vindmøllevinger ved at dissekere dem til brug som bygningskomponenter, hhv. tagpaneler og bærende tagkonstruktion.

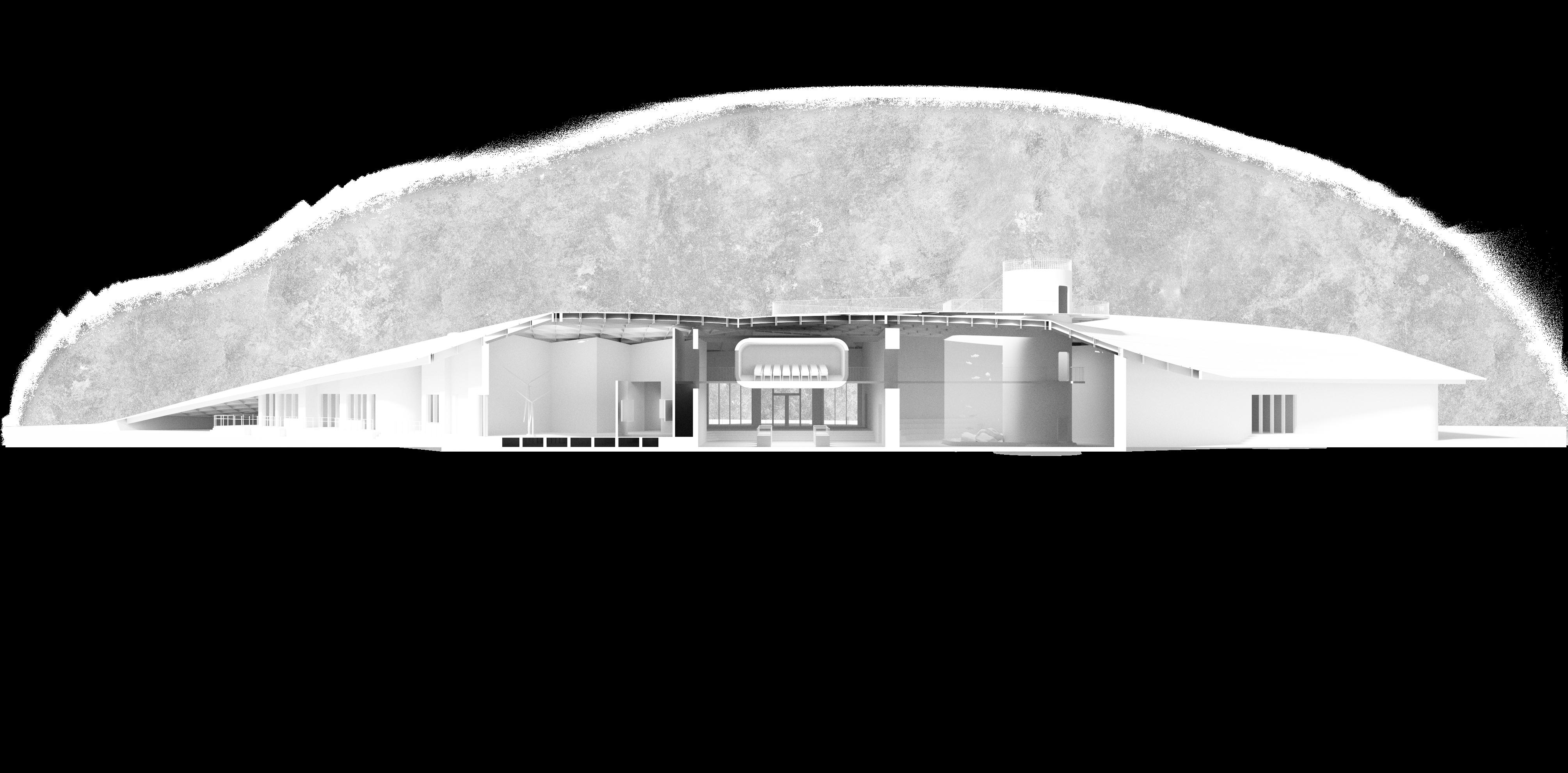

2.5 Perspektiv snit A-A, snit igennem udstillingsrum, ankomstshal/foyer og auditorium samt akvarie rum.

2.6 Visualisering, akvarium

2.7 Visualisering, udstillingsrum

WIND TURBINE BASE / ROOF ACCESS

Access to roof area via rebuilt wind turbine base exhibited in aquarium, with both elevator and staircase. The wind turbine base also functions as a watchtower.

ROOF PANELLING

Cladded with fibreglass panels, the roof is designed so the strong wind from NW is accelerated over the roofshape creating a “wind tunnel”, which can be experienced in the accessible area on the roof.

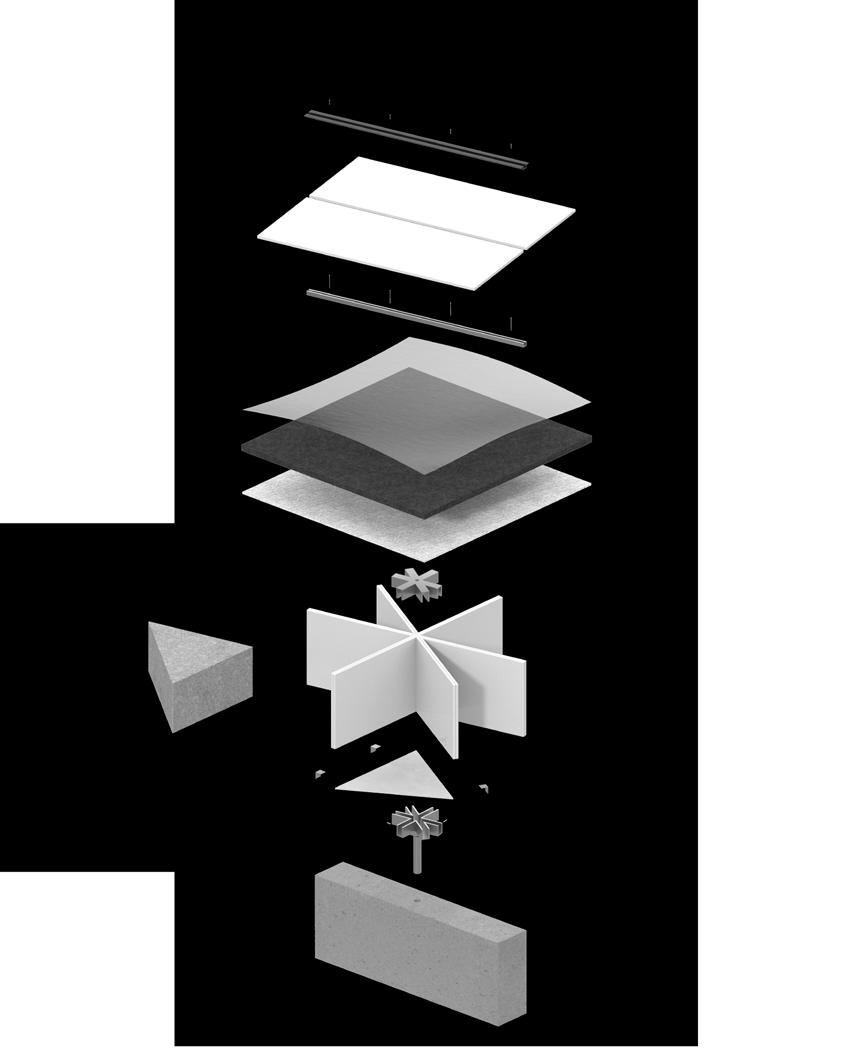

ROOF STRUCTURE

The roof structure is a waffle construction, made from upcycled fibreglass from obsolete wind turbine blades.

INTERIOR CEILING

The interior ceiling is white plasterboards, fittedin between the waffle structure. Therefore the wafflestructure will still be visible by 200 mm. from the inteior.

1ST FLOOR

The auditorium is elevated 3m from the ground, hanging from beams supported on loadbarring walls, creating an illusion that the auditorium is hovering above the ground. From there, there is access to the wind turbine base, which can lead you to the roof or the groundfloor. The rest of the 1st floor is technical rooms and storage.

GROUND FLOOR

The interior loadbarring walls are made of in-situ cast concrete, with steel armouring and foam, while the interior walls that are not loadbarring, are made of wooden frames cladded on both sides with plaster boards.

EXTERIOR WALLS

The exterior walls are made of two layerss of in situ concrete with insulation inbetween the two layers. The footprint of the building has been found through explorations of climatic conditions and factors present on site.

PLATEU / FOUNDATION

To adress the future climatic changes, the building has been elevated with a few steps by a plateu. To minimize the use of concrete the shift in level is being handled inside, with a combination of stepping down and accessible flooring.

2.8

ROOF DETAIL

20-30 mm. fibre glass panel

Drainage and mounting list

50 mm. mounting list

50 mm. insulation

400 mm. insulation OSB board

15 mm. plaster boards

40 mm. fibreglass waffle structure

6 mm. cembrit board

100 mm. in situ concrete

200 mm. insulation

200 mm in situ concrete

20-30 mm. fibreglass panels upcycled from obsolete wind turbine blade

50X50 mm. mounting list

2 mm. roof underlay

50 mm. insulation

Drainage and mounting list structure and cladding will be upcycled from obsolete wind turbine blades.

15 mm. structural OSB loft board

10 mm. steel node joint head

400 mm. Cellulose Insulation

Upcycled wind turbine blades

2 x 20 mm. thick

600 mm. high

12 mm. Plaster board

10 mm. steel node joint foot

300 mm. in situ concrete load barring wall

FOUNDATION DETAIL

100 mm. in situ concrete

200 mm. insulation

200 mm. in situ concrete

Rubber joint

18 mm. fibre concrete board

80 mm. concrete flooring

Aceessible floor piedestal

Membrane

150 mm. Sundolitt insulation

400 mm. capillary break layer

Leca block

Concrete footing beneath frost depth

Perforated drain pipe

Coarse gravel

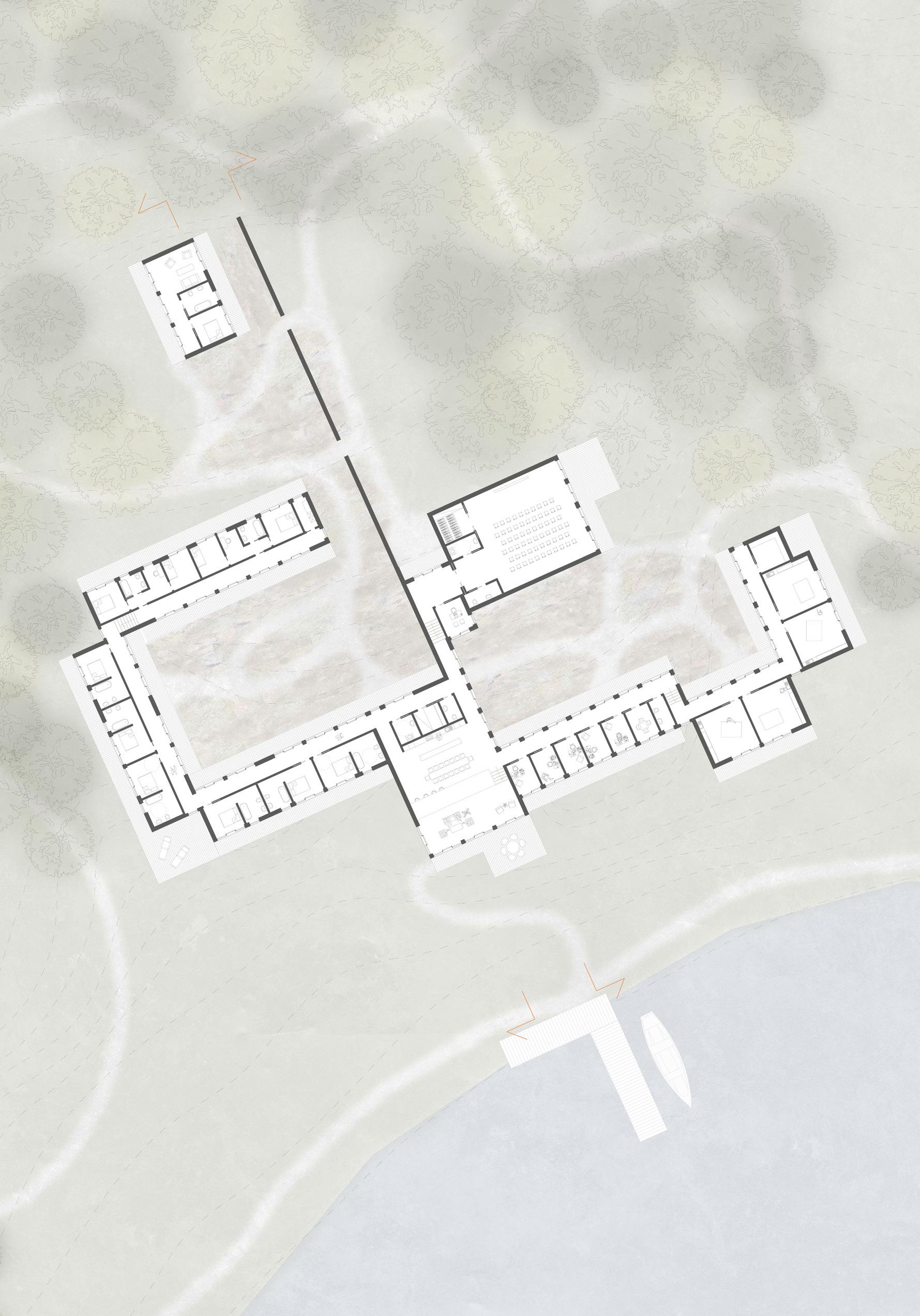

A Retreat for Artists and Writers

9. semester, forår 2021

Et residency for kunstere og forfattere, som søger et sceneskift fra deres daglige liv, til et sted med plads til fordybelse, koncentration, interaktion og meditativ afslapining, tæt på naturen.

Opgaven har været at skabe rum til at bo og arbejde i, og at udforske forholdet mellem arkitektur og tid på flere niveauer.

Jeg har altid været inspireret af japansk arkitektur og filosofien om arkitektur, der indtager en meditativ rolle og har sindet, kroppen og sanserne i fokus. Jeg syntes, at tanken om at designe en bygning med traditionelle japanske arkitektoniske principper modificeret til en dansk kontekst og anvendelse var interessant, og valgte at arbejde med projektet i den retning.

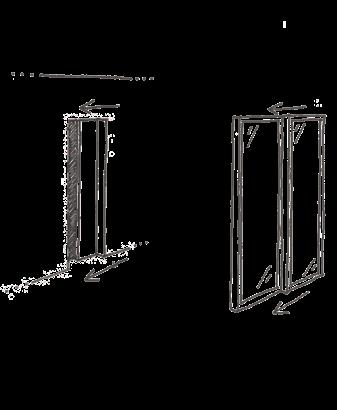

Shoji & fusuma Engawa Wooden structures

3.2 Japanske principper

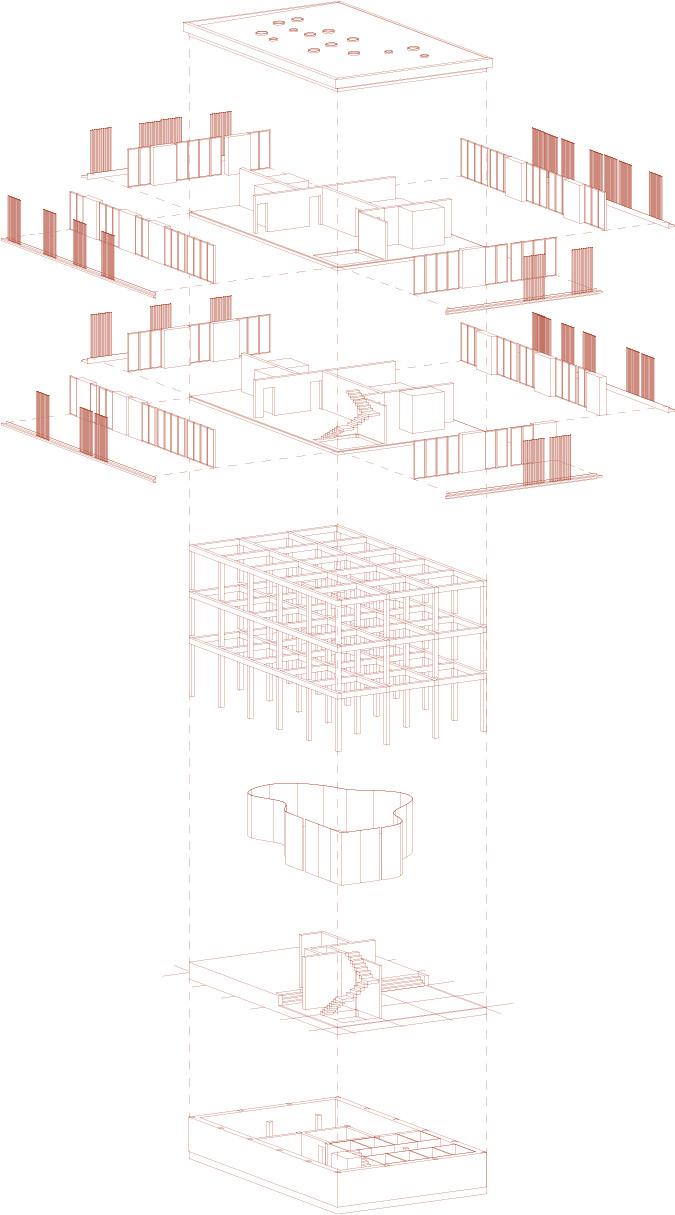

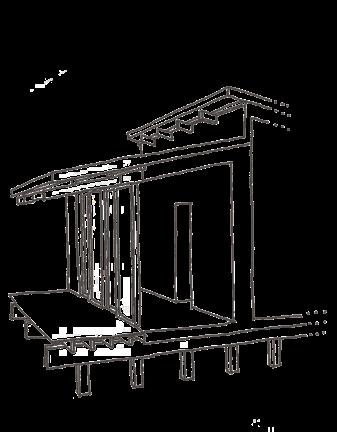

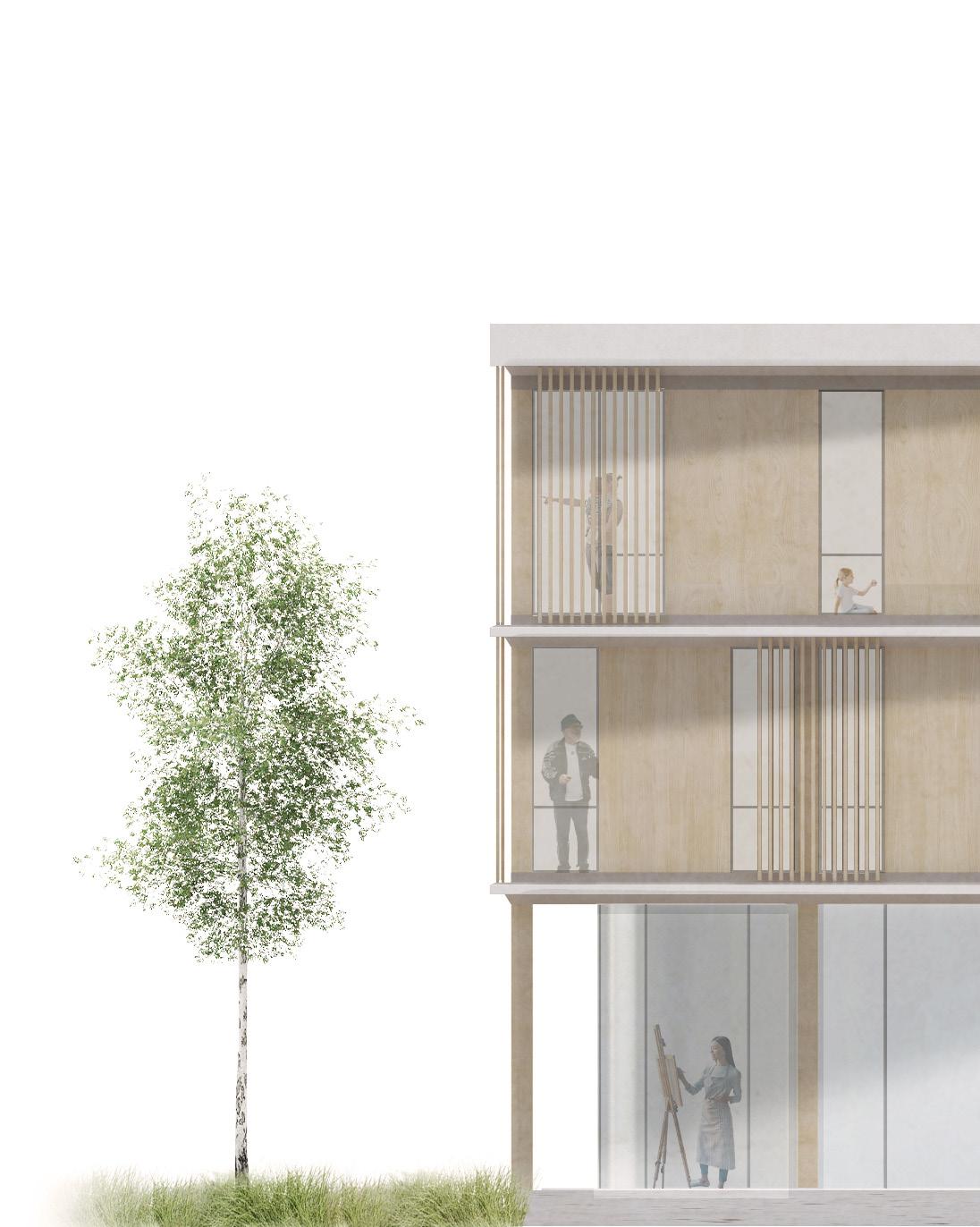

3.3 Bygnings principper

3.4 Visualisering, gang med kig til forfatter rum (venstre), fællesrum (for enden) og gårdhave (højre)

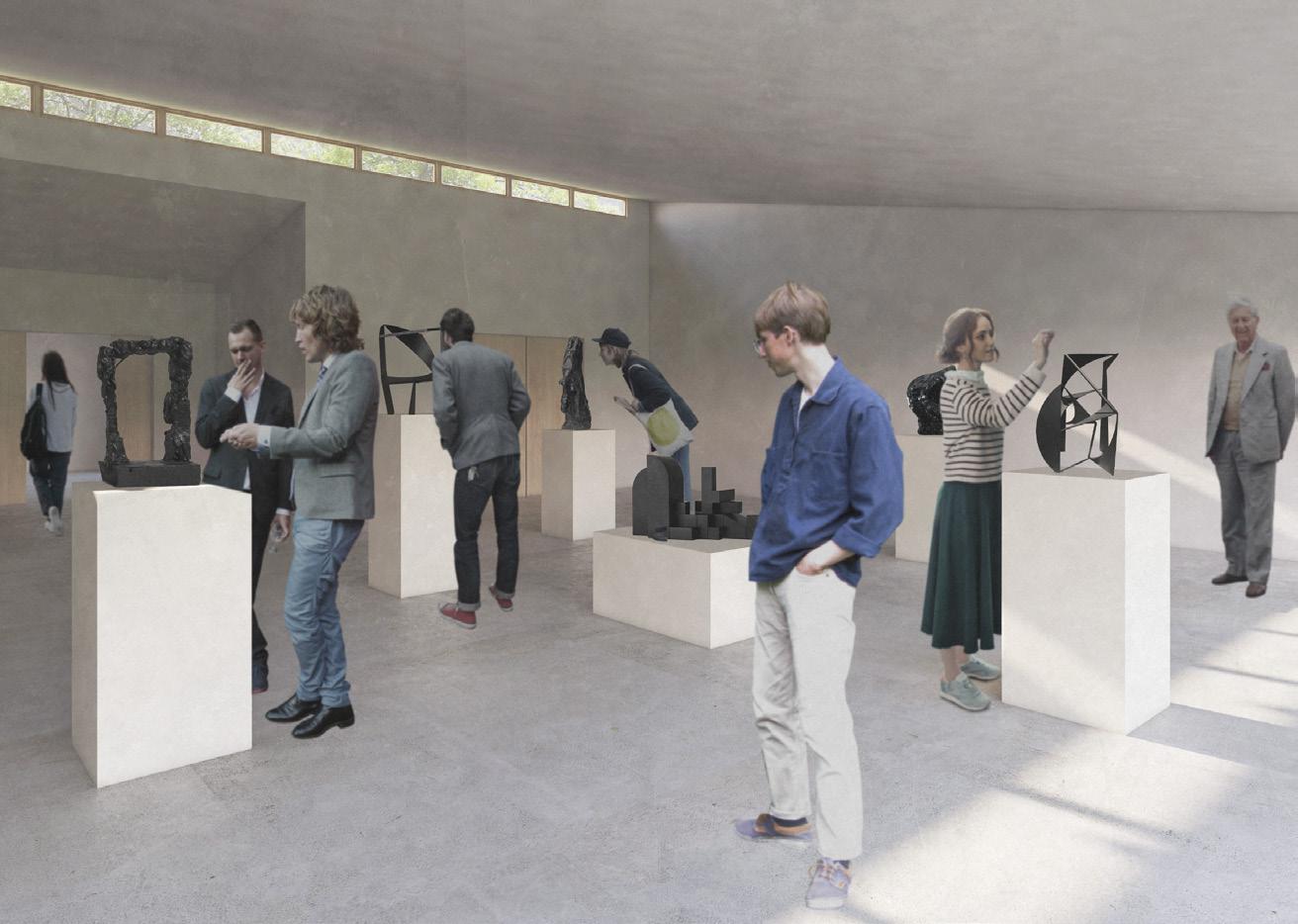

3.5 Auditorium, udstillings scenarie

3.6

3.7

3.8 Visualisering, kunster studio

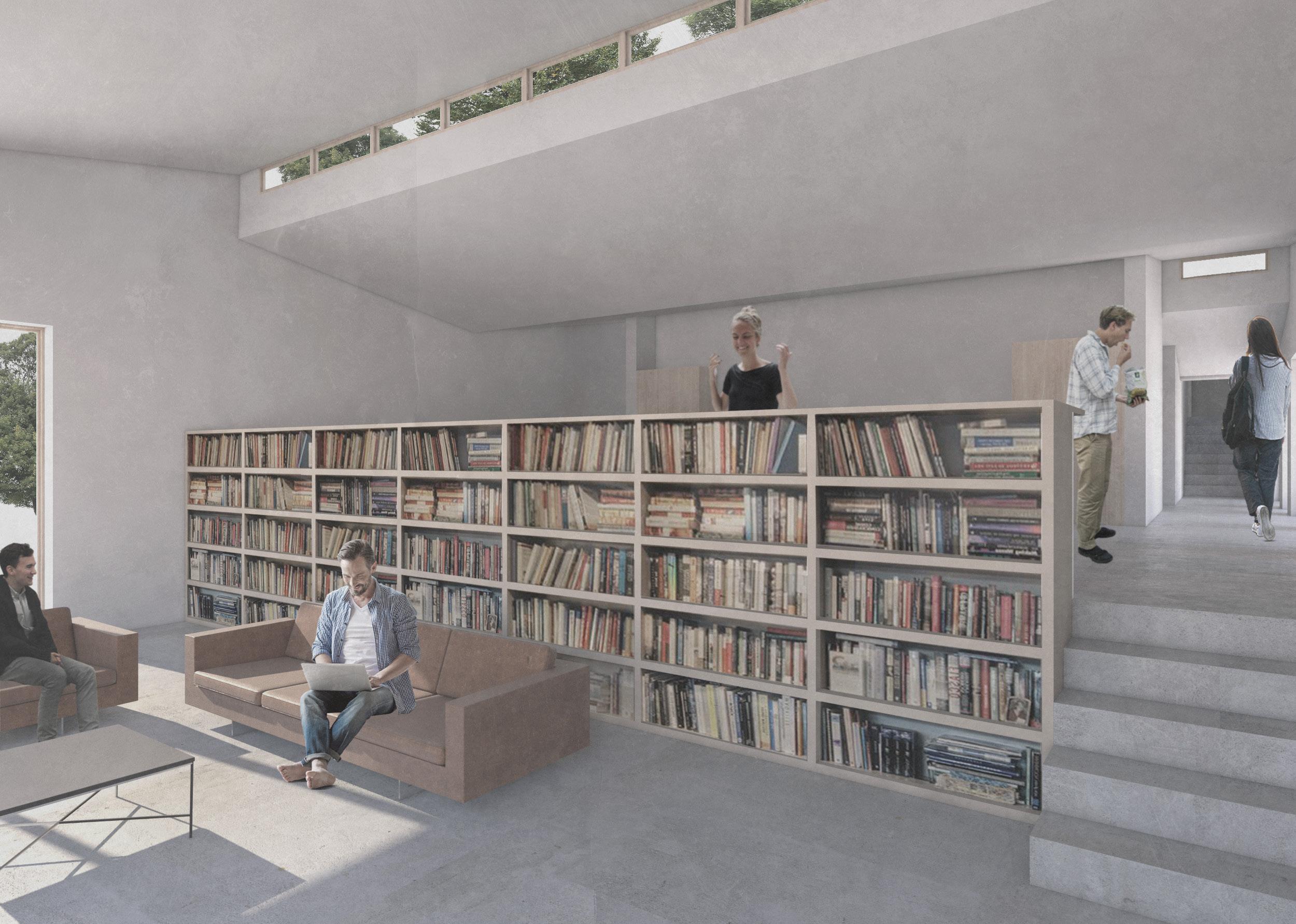

3.9 Visualisering, fællesrum; kig fra stue op til køkken

SAMSØGADE

8. semester, efterår 2020

SJÆLLANDSGADE

Vores Jord - Et Livslangt Fællesskab

8. semester, efterår 2020

Der er ikke to mennesker, der er ens, og heller ikke to familier. Det har vi forsøgt at anerkende i dette projekt, ved at forsøge at imødekomme så mange behov som muligt. Derfor har vi skabt et lokalt fælleskab med fokus på fleksibilitet og grader af socialt samvær, hvor det vil være muligt at bo og leve, hele livet igennem.

I hver af de tre beboelsesenheder er der blevet imødekommet behovene hos både unge og ældre, og singler såvel som familier. Men hvis man sammenligner de tre beboelsesenheder, vil man bemærke, at de er forskellige, når det kommer til mængden af fælles opholdsarealer og funktioner. Det har vi gjort fordi mængden af socialt samvær skifter afhængig af, hvor man er i livet. Bor man alene, ung som ældre, har man behov for mere socialt samvær. Bor man derimod med sin familie og har små børn, har man måske brug for, at socialt samvær er et tilvalg.

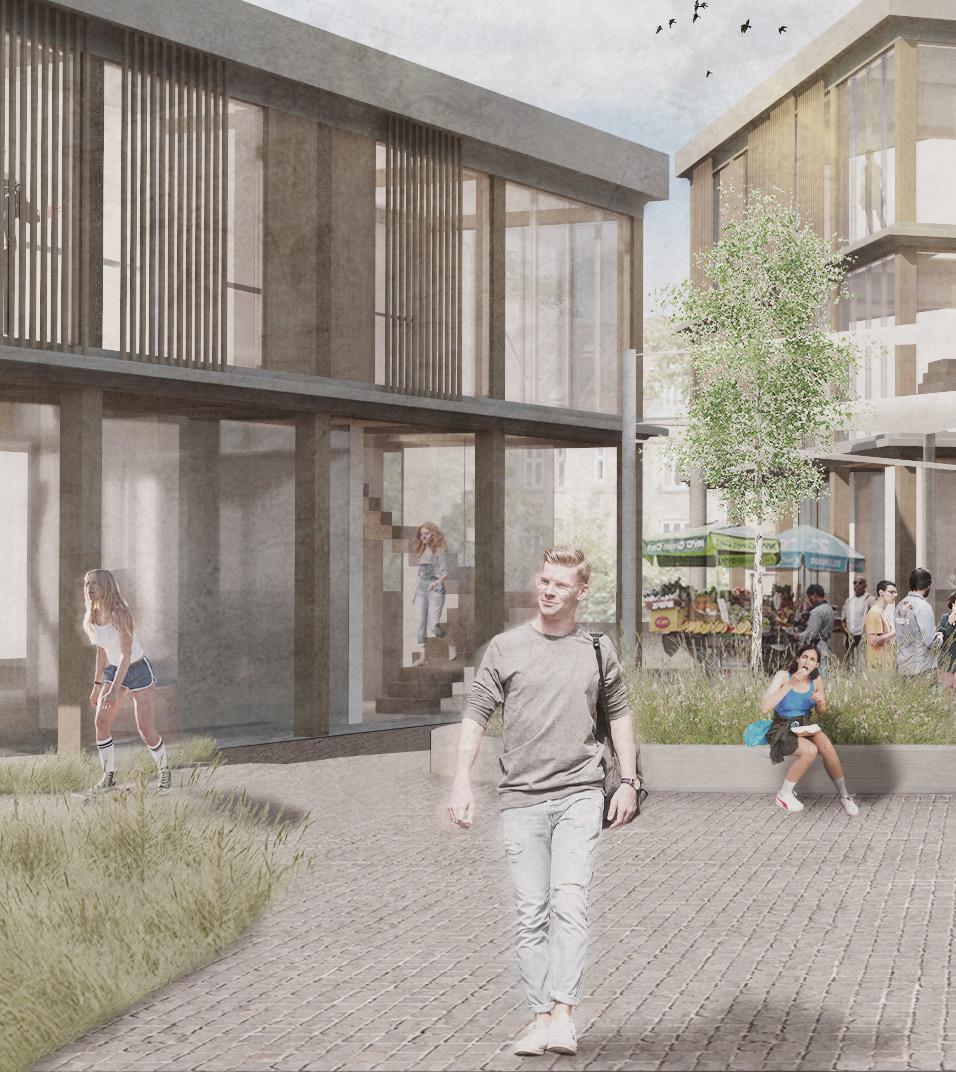

4.2 Visualisering udendørs, fælles køkkenhave og opholdsareal imellem boenheder.

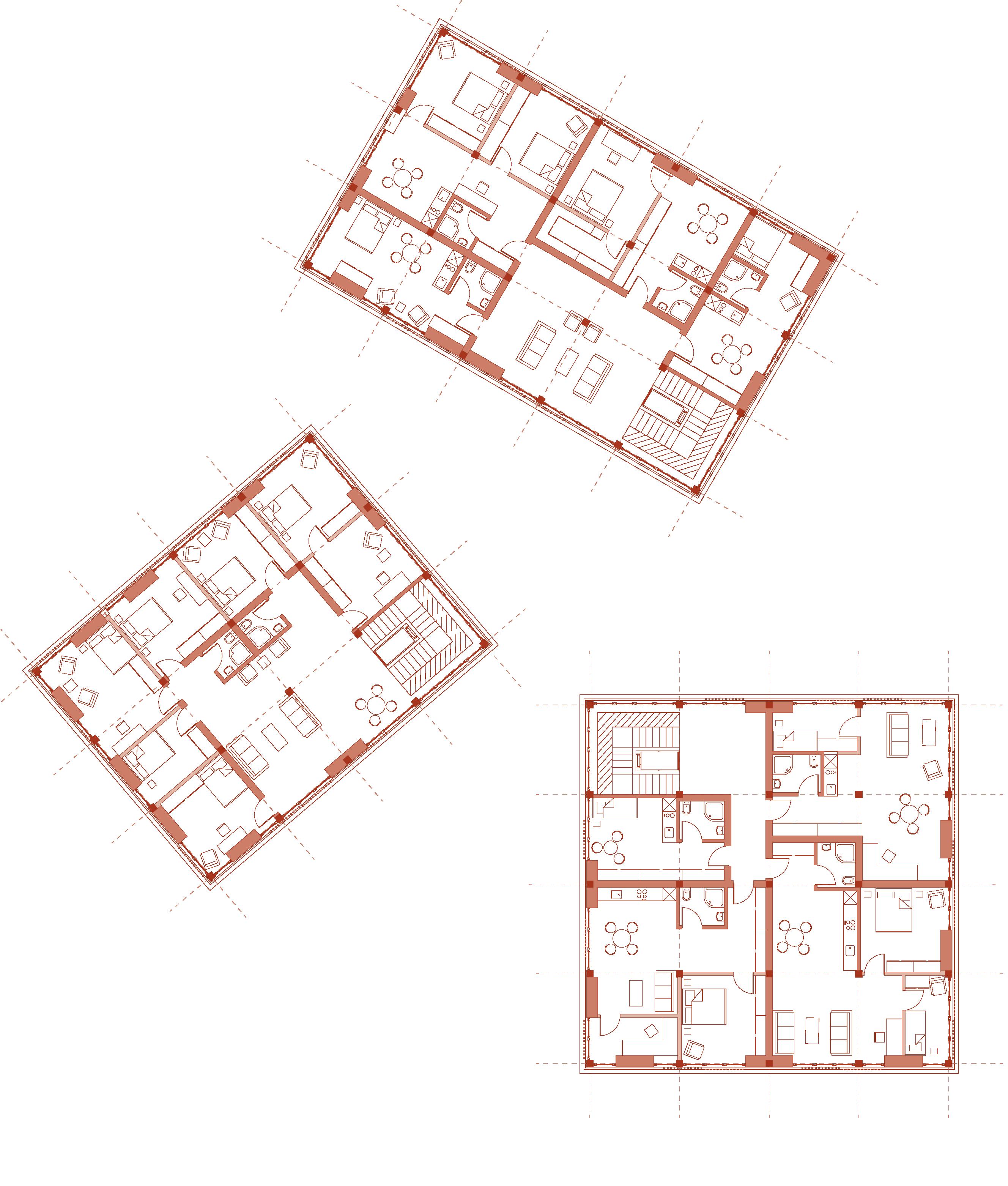

4.3 Plantegning, 1. sal. Scenarie 1

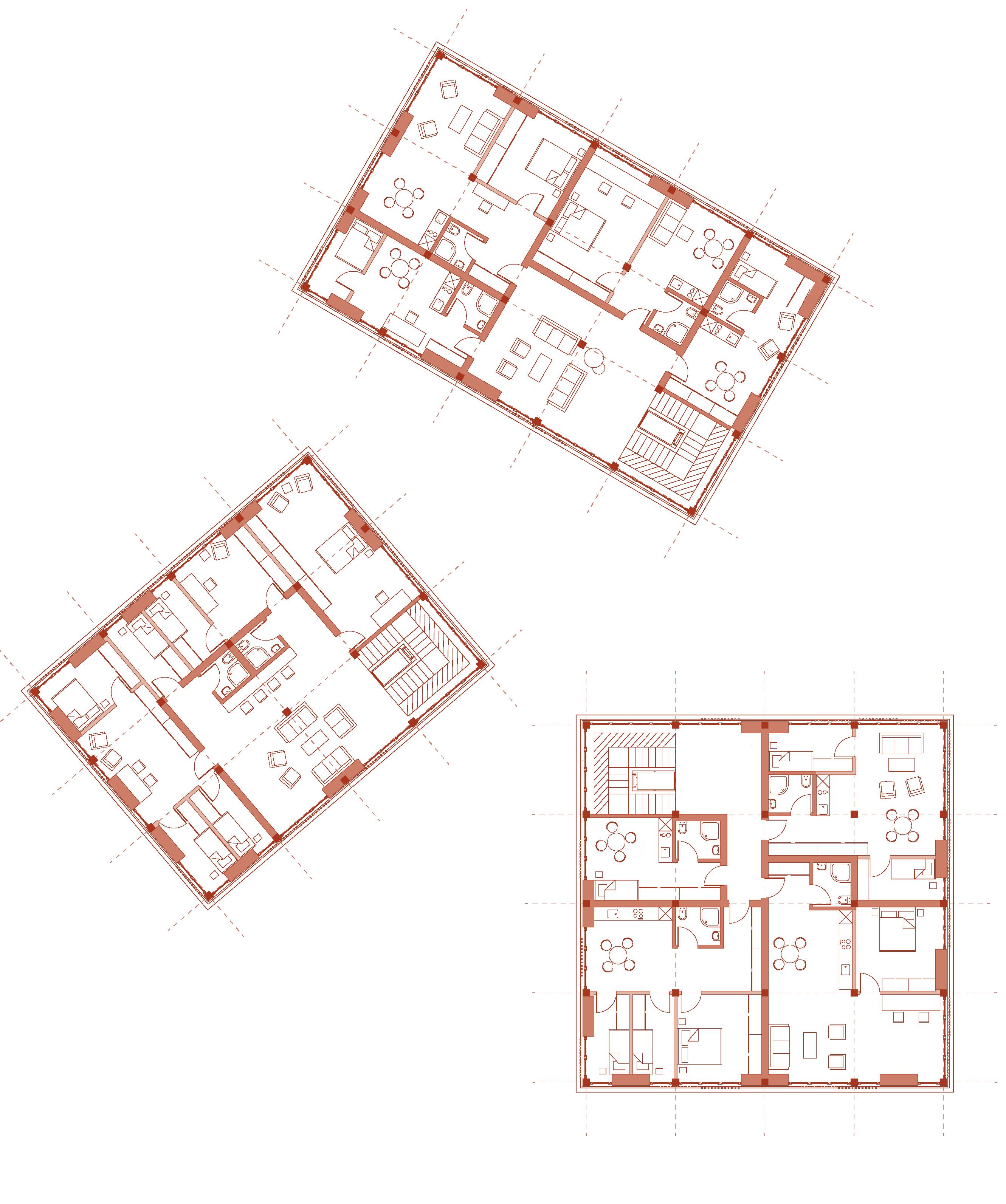

4.4 Plantegning, 1. sal. Scenarie 2.

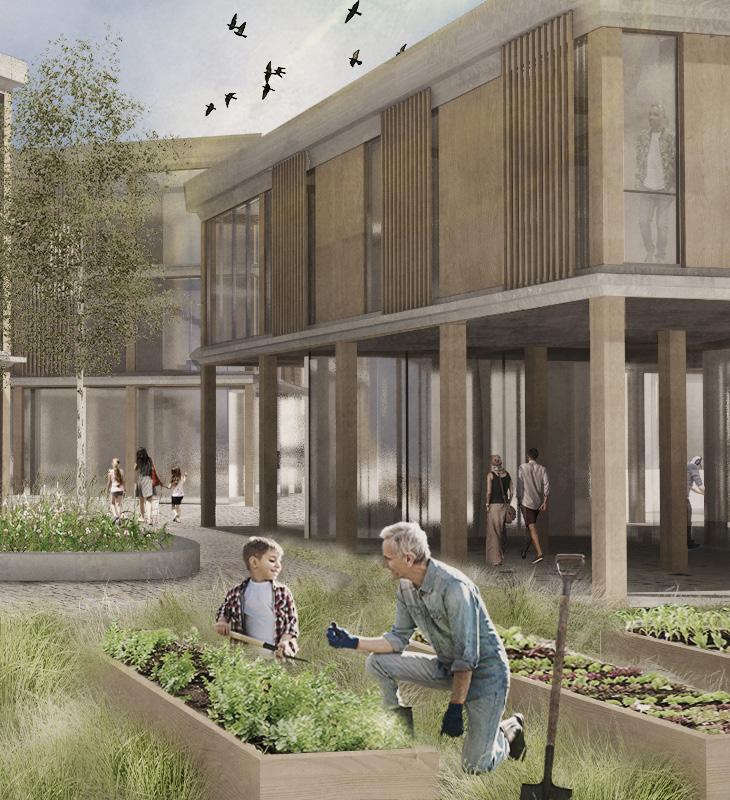

4.7 Visualisering, udendørs. Fælles opholdsareal mellem boenheder.

05 /

Freckle

FSC Design Awards 2018, efterår 2018

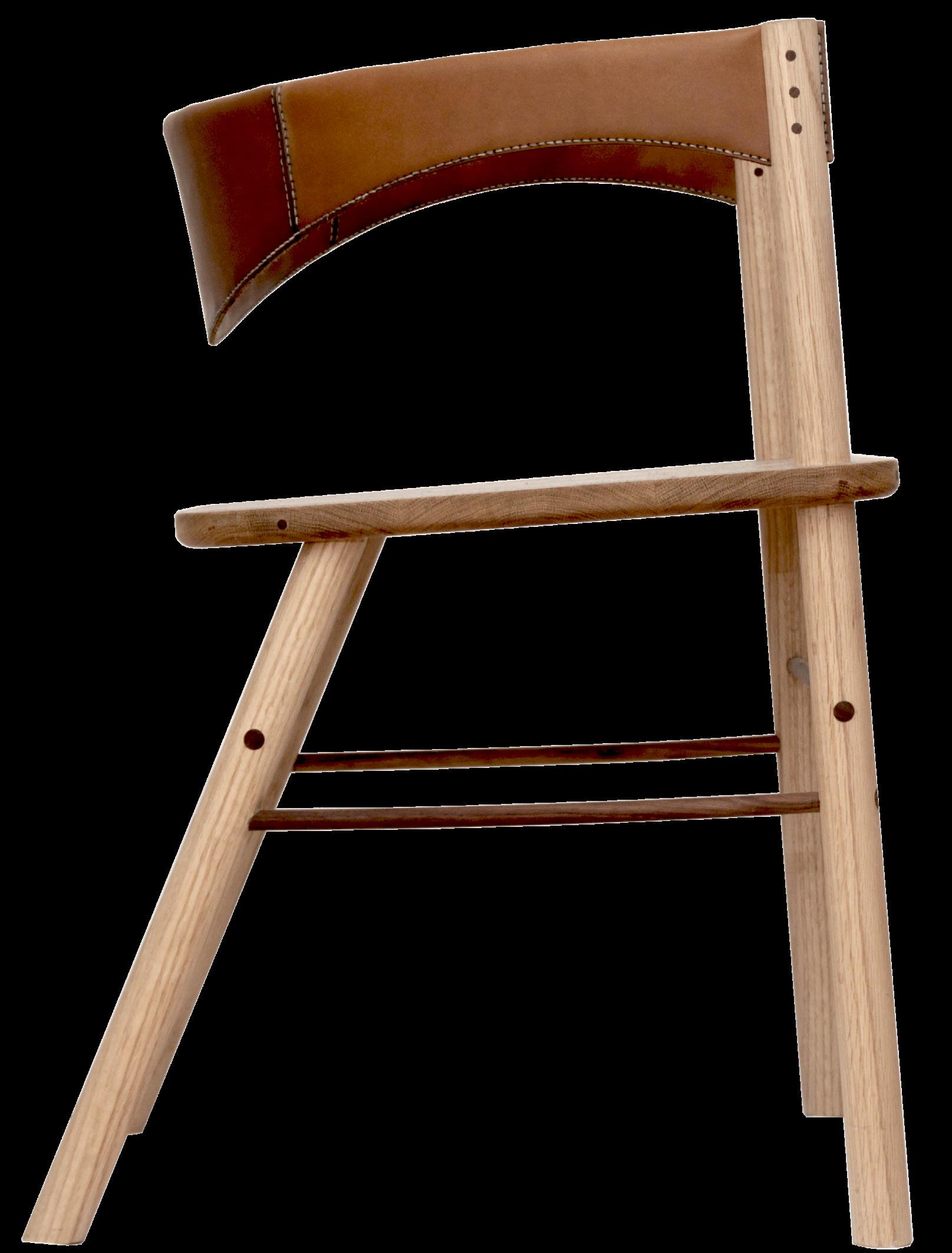

Freckle er et møbel i et skrueløst design, opkaldt efter de afrundede kanter på rundstokkene af valnøddetræ, som går gennem benene af egetræ - det vi kalder fregner. Fregnerne er der, fordi vi synes, det er vigtigt, at et design er ærligt og gennemsigtigt, og at statik og samlinger skal fremhæves i stedet for at gemmes væk. Det er grunden til, at vi har valgt at inddrage mørk valnød som kontrast til det lyse egetræ, og en lys syning i læderet, som kontrast til den mørke cognacfarve. Materialerne er holdbare og tidløse og patinerer smukt sammen med hinanden.

Ideen bag Freckle var at skabe en stol, som både kunne fungere som en klassisk bordstol og som en hjørne stol.

Stolens ryglæn er fastgjort i forlængelse af de to forben, og ryglænet vil derfor først blive strakt ud, når man sidder i stolen. Ryglænet er placeret meget lavt for at sikre en behagelig og ergonomisk holdning.

Stolen består, bortset fra ryglænet, kun af trædele. Det betyder, at der ikke er brugt skruer til stolen, og du kan derfor samle stolen udelukkende ved hjælp af håndkraft og lim. Vores ønske var at skabe en enkel og moderne stol i bæredygtige og holdbare materialer, med fokus på detaljerne.

5.1 Teknisk tegning, stablet

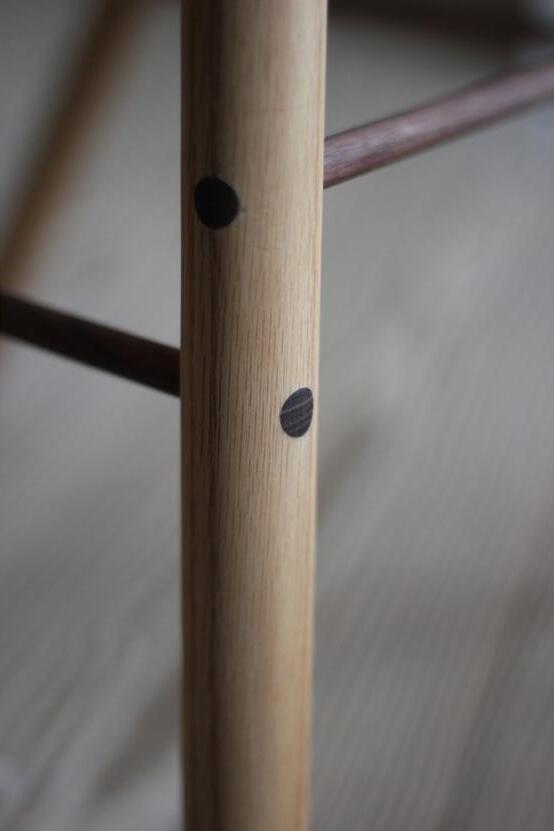

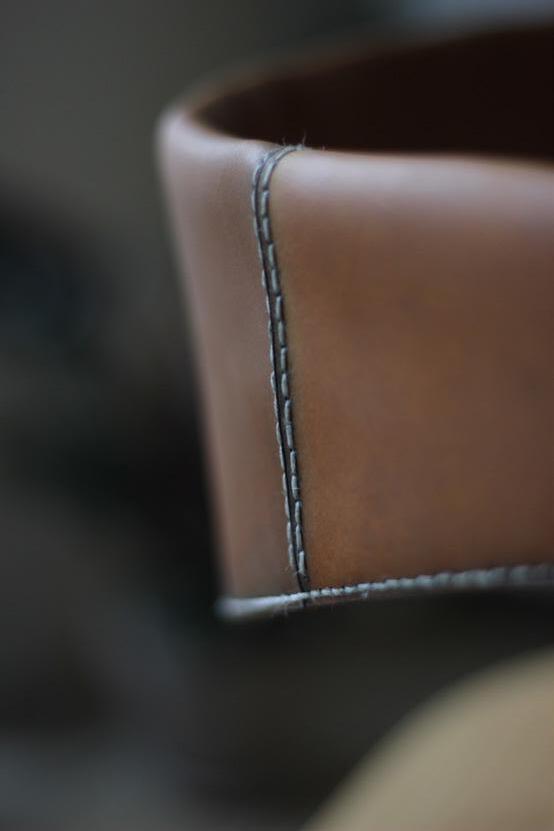

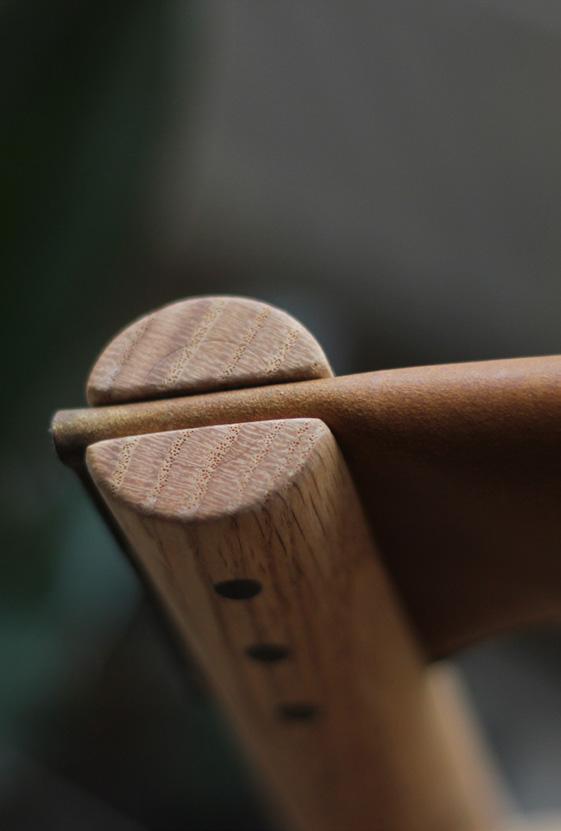

5.3-5.5 Fotografier af detaljer
