Portafolio de Arquitectura Angie Niño

PORTAFOLIO DE ARQUITECTURA

ANGIE NATALIA NIÑO PINEDA

SOBRE MÍ

En este portafolio se encuentran algunos trabajos que he realizado a lo largo de mi trayectoria por la arquitectura.

Aquí incluyo proyectos académicos y ejercicios laborales realizados a lo largo de mi desarrollo profesional, junto a otros proyectos externos que me identifican y aumentan mi conocimiento en la representación de objetos arquitectónicos

Desde hace más o menos 7 años comencé mis estudios profesionales en la arquitectura A lo largo de esta, me he interesado especialmente por la parte gráfica de los proyectos, por lo que mis intereses son enfocados hacia la representación visual.

Personalmente, siempre me ha llamado la atención la interdisciplinariedad de la carrera, es decir la posibilidad que tiene de integrar, de cierta manera, elementos de tantas disciplinas como la historia, el arte, entre otros… lo que nos invita, como arquitectos, a incursionar en otras ramas del diseño como la fotografía, el diseño grafico, el diseño editorial, entre otros.

FORMACIÓN ACADÉMICA

PREGRADO ARQUITECTURA (2016 – 2021)

| Universidad Santo Tomás de Aquino (Bucaramanga)

SECUNDARIA BACHILLER ACADÉMICO (2010 - 2015)

| Colegio Sara Deluque Panaflet (Riohacha, La Guajira)

GRUPO DE INVESTIGACIÓN

GRUPO DE INVESTIGACIÓN SEMILLERO DE BIONERGÍA– BIM 6D (2019 – 2021)

| Universidad Santo Tomás de Aquino (Bucaramanga)

EXPERIENCIA LABORAL

ARQUITECTA (PRÁCTICAS) | ALCALDÍA DE BUCARAMANGA

-Dibujo de planos arquitectónicos para un proyecto de intervención urbana

- Realización de presentaciones en office para proyectos del taller de arquitectura.

AUXILIAR DE ARQUITECTURA; SUPERVISORA DE OBRA | ARQ. LUIS

FERNANDO JARAMILLO

-Diseño y modelado 3D de proyectos arquitectónicos

-Desarrollo de tareas de redacción e investigación para proyectos de tesis de pregrado en arquitectura

-Supervisión de obra en la instalación de materiales para fachada

SOFTWARES DE DISEÑO

Sketch Up:

Autocad:

Archicad:

Photoshop:

Illustrator:

Lumion:

Revit:

3ds Max:

CONTACTO

Celular:

+57 3156528649

Correo: angien.ninop@gmail.com

IDIOMAS

Inglés (B1) Español (nativo)

CURSOS COMPLEMENTARIOS

Diplomado en Procesos de lectoescritura | 2020 | USTA Bucaramanga

Curso de Tablas dinámicas Microsoft Excel | 2 5 hrs | CAMCOP (Virtual)

Formación en Primeros Auxilios | 48 hrs | SENA Bucaramanga (2023)

Curso de Atención al cliente por medios tecnológicos | 48 hrs | SENA Virtual (2023)

Curso de Revit básico | 40 hrs | SENA Floridablanca (2023)

Uso de la imagen y la fotografía para producciones gráficas | 40 hrs | SENA Floridablanca (2023)

PROYECTOS ARQUITECTÓNICOS

Diseño de Prototipo de Vivienda para Clima Frío, Basado en Lineamientos Passivhaus ubicado

en el Corregimiento de Berlín, Santander.

TESIS DE GRADO

Consiste en un proyecto de diseño de una vivienda en clima frío, organizado bajo una metodología de elaboración propia de IX fases, en las se realiza la caracterización climática del corregimiento de Berlín y un análisis de estrategias bioclimáticas, específicamente de los criterios del estándar de construcción Passivhaus y del diagrama de Givoni, con el fin de escoger cuáles de estas serán utilizadas para el diseño de la vivienda.

Así, el resultado consiste en una vivienda que utiliza ciertas estrategias bioclimáticas que permiten mejorar el confort térmico en el espacio interior de la vivienda, como son el uso de una envolvente de madera en conjunto con la utilización de dos tipos de aislamiento térmico, y además la implementación de sistemas como paneles fotovoltaicos, contraventanas, lamas domóticas, entre otros.

COMPONENTE FORMAL Y FUNCIONAL

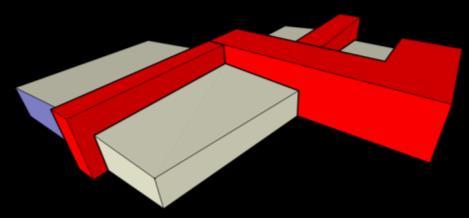

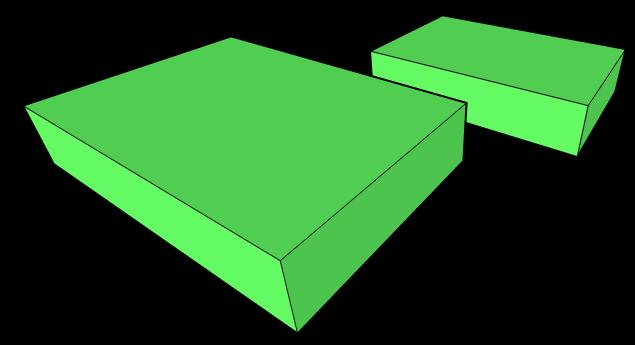

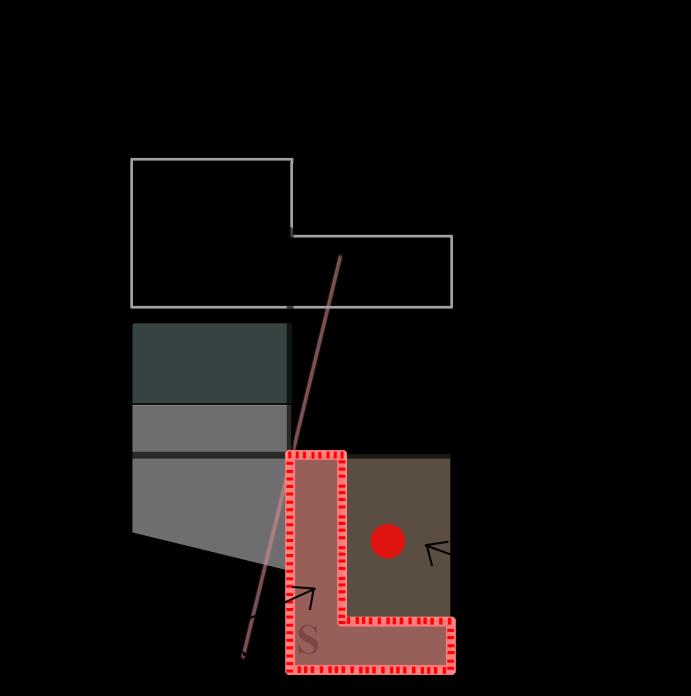

En cuanto al componente formal, se realiza la intersección de dos volúmenes rectangulares que se unen por medio de un invernadero central que funciona como colchón térmico, elemento articulador del proyecto, y tiene una altura mayor para propiciar su jerarquía

Respecto a lo funcional, la zonificación responde a la incidencia solar y las necesidades que presenta el usuario, de la siguiente manera: sobre las fachadas sur y occidente se localizan las zonas que requieren mayor temperatura debido a su uso, como es el invernadero, la sala y las habitaciones, mientras que sobre la fachada norte se ubica la cocina y la zona comercial debido a que el almacenamiento de cebolla requiere de temperaturas bajas Por otro lado, sobre la fachada oriente se localiza la zona de servicios y de parqueo ya que es aquella en donde la incidencia del viento se da de manera constante mientras que la solar se ve reducida

PLANTAS

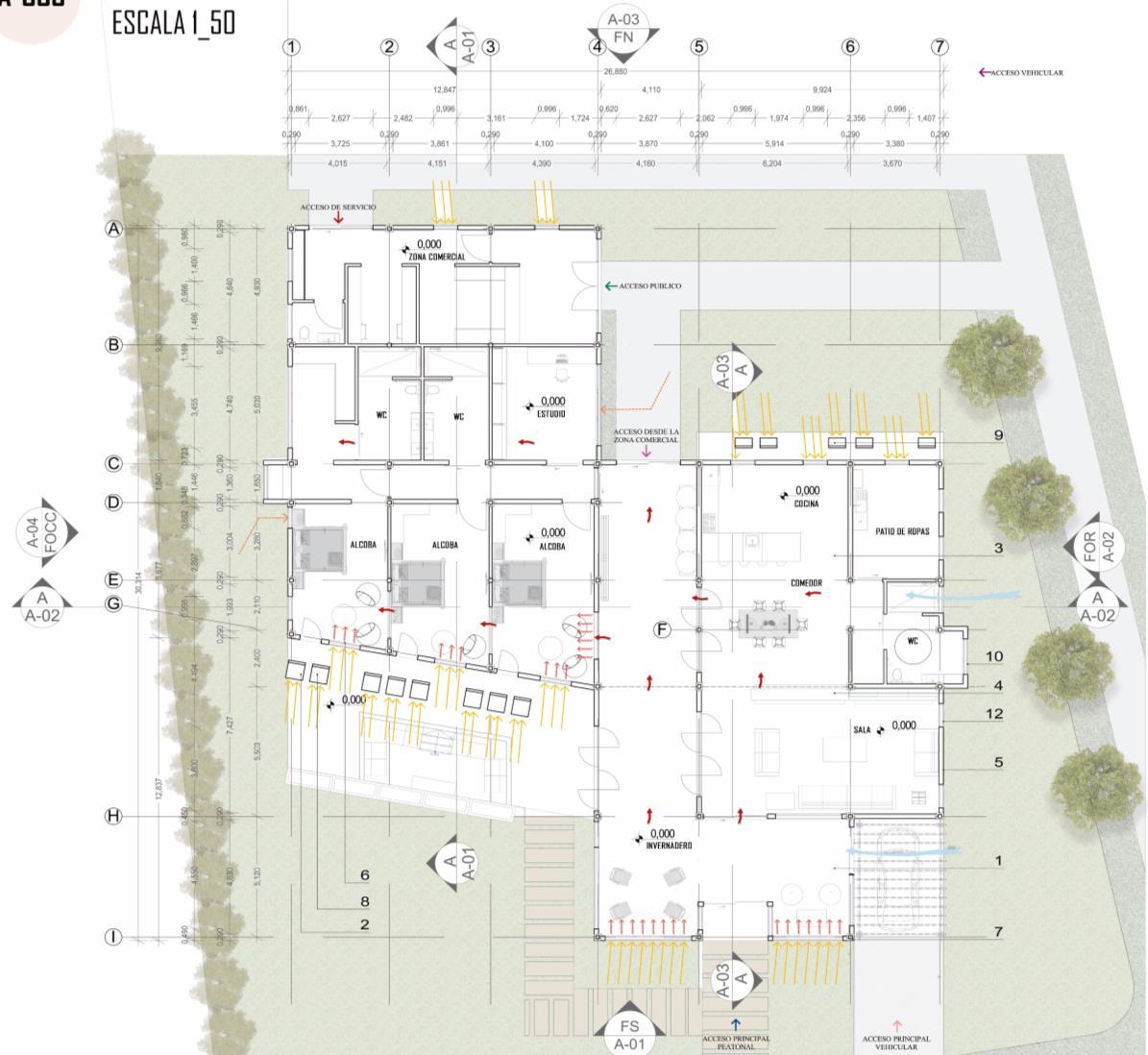

Planta primera

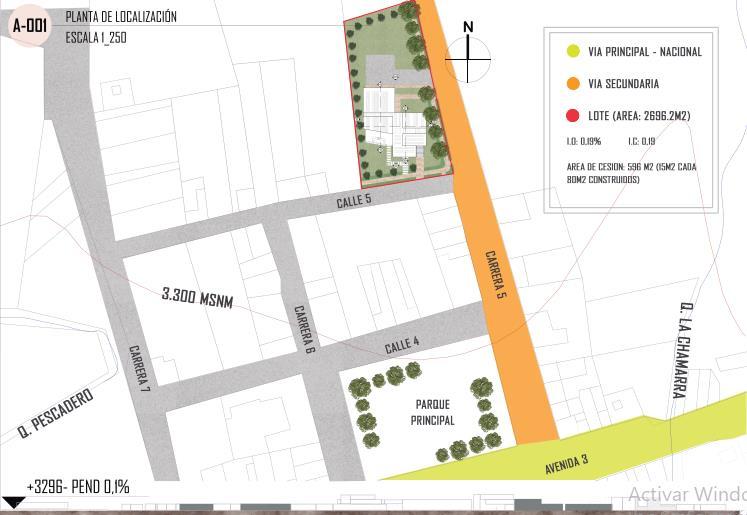

Planta de localización

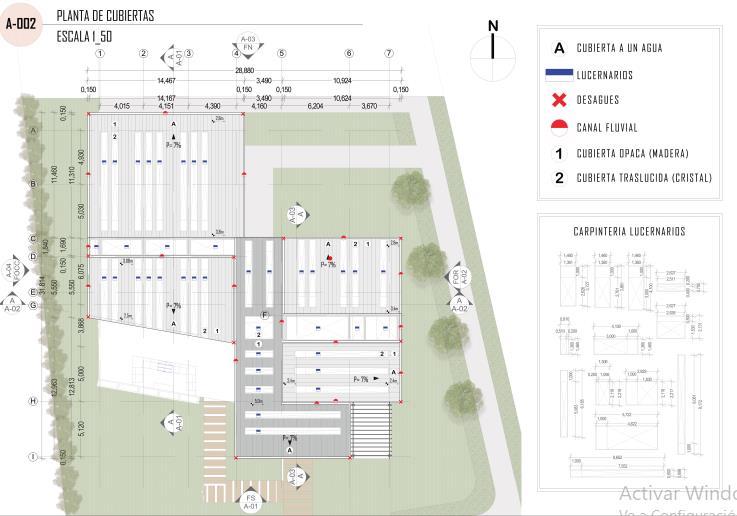

Planta de cubiertas

CORTES

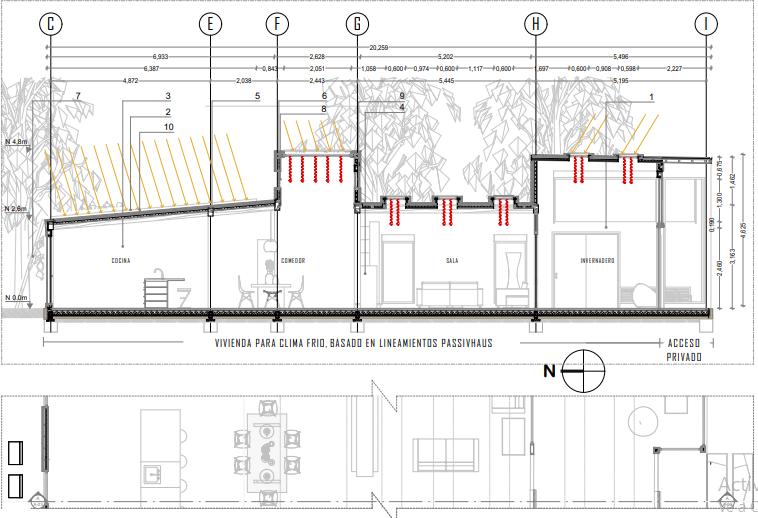

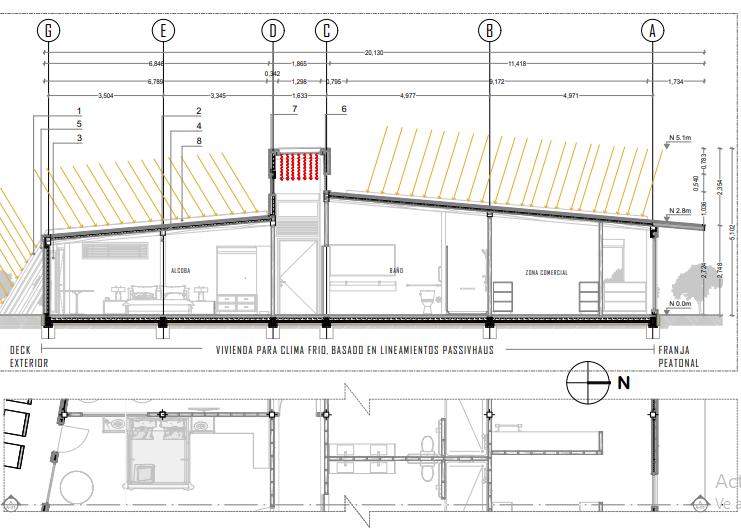

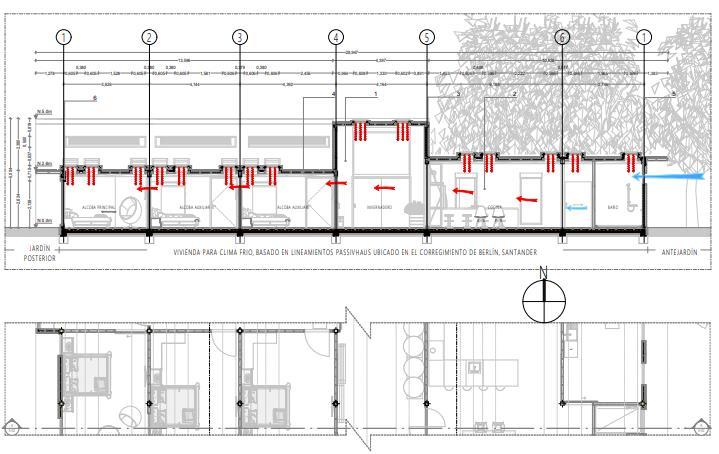

Sección en sentido occidente-oriente

Sección en sentido sur-norte

Sección en sentido norte-sur

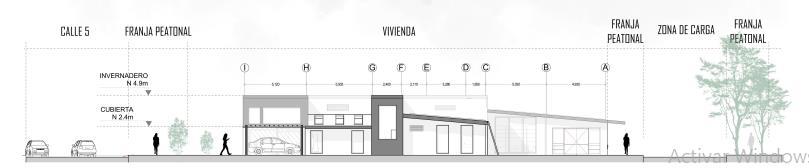

FACHADAS

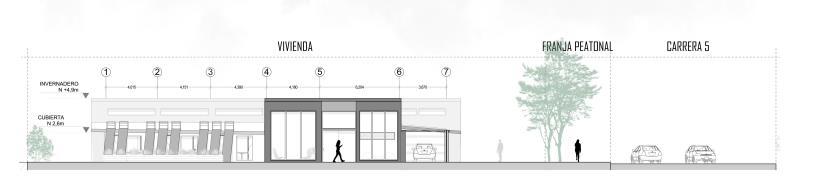

Fachada sur

Fachada oriente

REVESTIMIENTO EXTERIOR

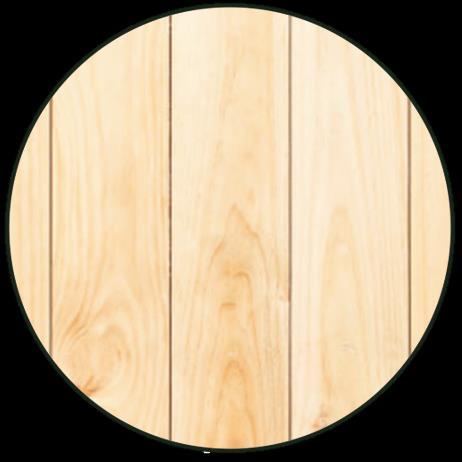

Tablero contrachapado de Pino Radiata 12 mm (muros externos)

Tablero contrachapado de Pino Radiata 12 mm (invernadero)

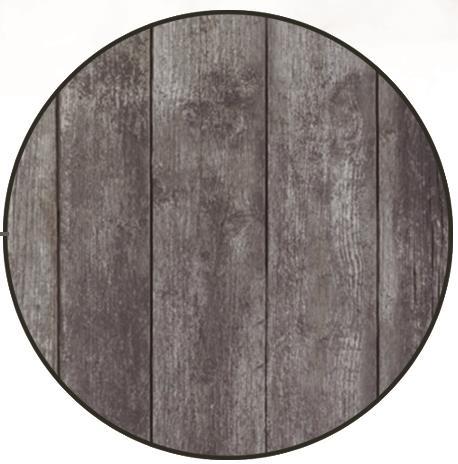

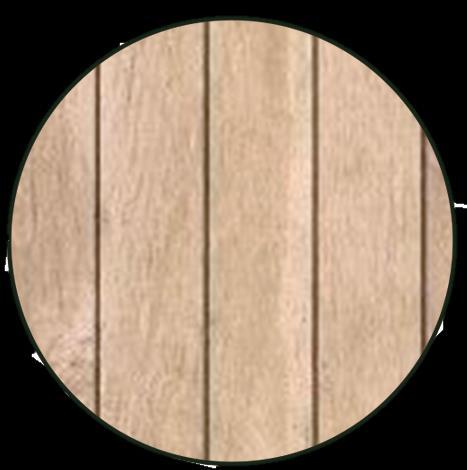

Revestimiento de tejado en madera (board-onboard) (cubierta)

VIDRIOS

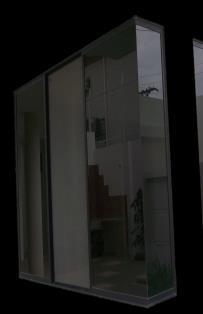

Vidrio simple Vidrio de doble acristala-miento con cámara de gas

Películas para cristal para el control solar Llumar

SISTEMA CONSTRUCTIVO

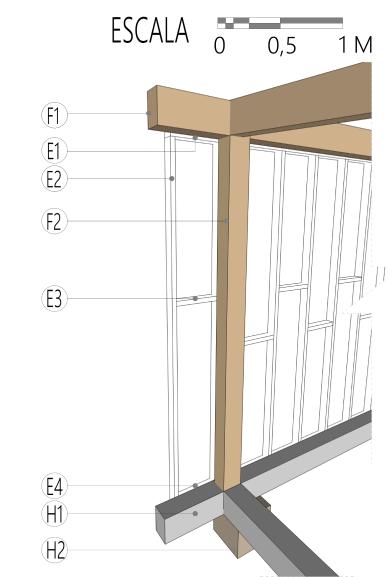

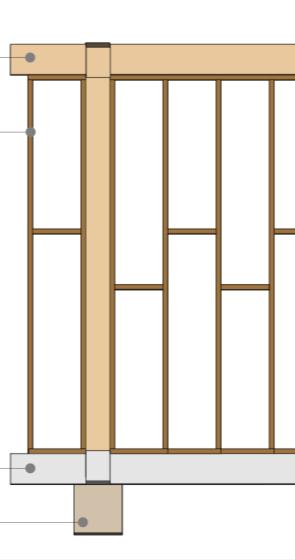

Detalle sistema constructivo y entramado de los muros

El sistema constructivo del proyecto se compone de pórticos de madera laminada, con vigas de cimentación de hormigón armado y zapatas de concreto reforzado.

En cuanto al sistema estructural de los muros, este consiste en un entramado de madera compuesto por Listones de pino 2X4 Pulgadas 3.2 mts Cepillado 4.1X9 cm, dividido en cuatro tipos de elementos: la solera superior, solera inferior, pies derechos y rigidizadores.

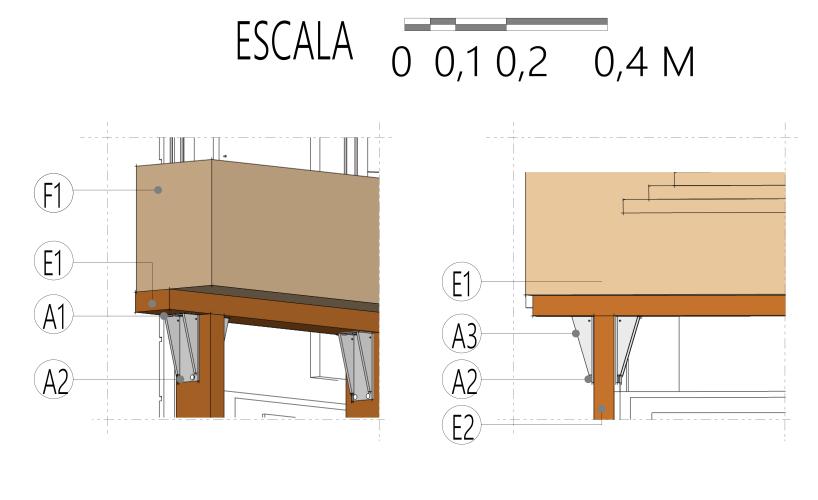

DETALLES

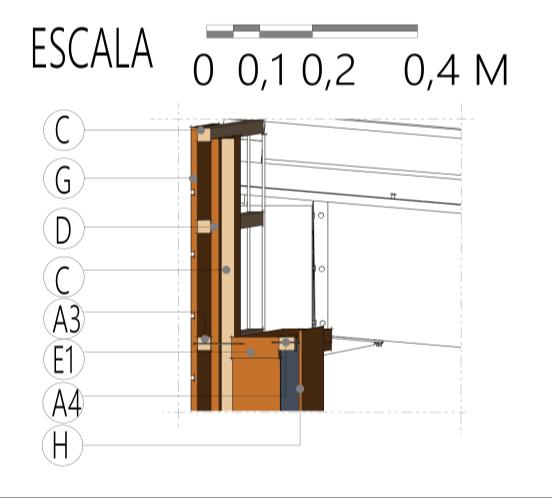

1. Entramado- viga de madera

2. Entramado- revestimientos

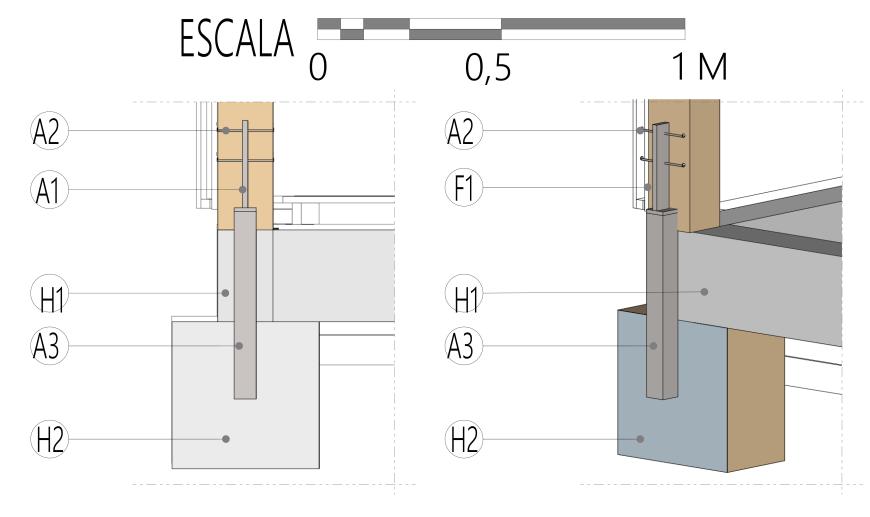

3. Columna de madera- viga de cimentación

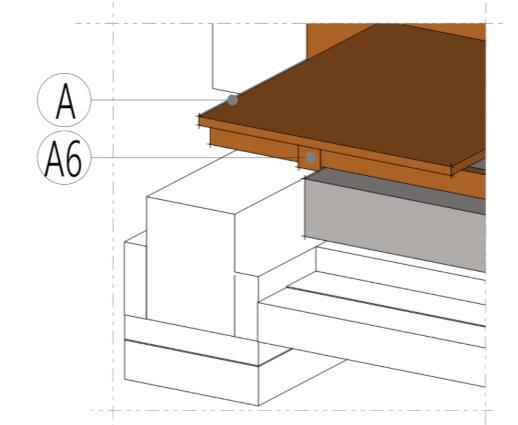

4. Piso en tarima de madera o parquet

ESTRATEGIAS BIOCLIMÁTICAS

LINEAMIENTOS EN BASE AL DIAGRAMA DE GIVONI

1. GANANCIAS INTERNAS

Se da a través de la orientación de la cocina al norte y del uso de un punto de calor (chimenea).

2. CALEFACCIÓN SOLAR ACTIVA

Instalación de paneles solares (vidrio fotovoltaico Onyx Solar®) en cubierta y fachada con orientación al norte y sur del proyecto aprovechando la inclinación de las mismas basadas la incidencia solar de los solsticios de inverno y verano.

3. CALEFACCIÓN SOLAR PASIVA

La captación de energía solar se da por medio de cristales ubicados a nivel de cubierta y fachada en donde algunos de ellos son de altas prestaciones Además, mediante la iimplementación de un invernadero central que acumula energía durante el día y en la noche la distribuye al interior de la vivienda evitando el uso de calefacción.

1

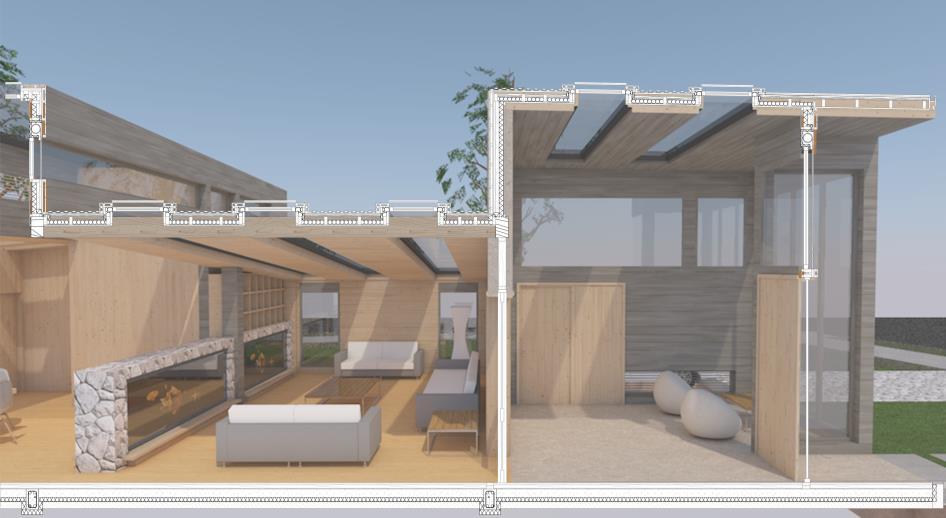

Sección sala- invernadero

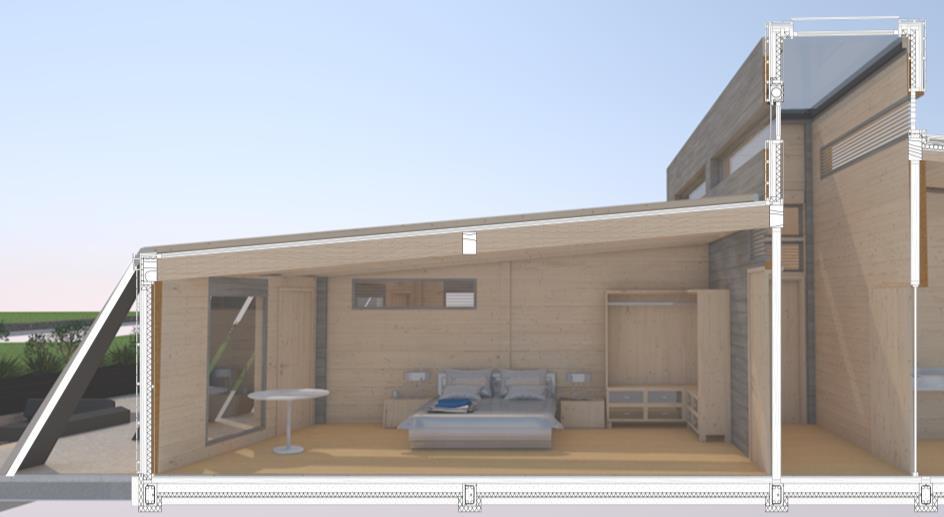

Sección habitación

3

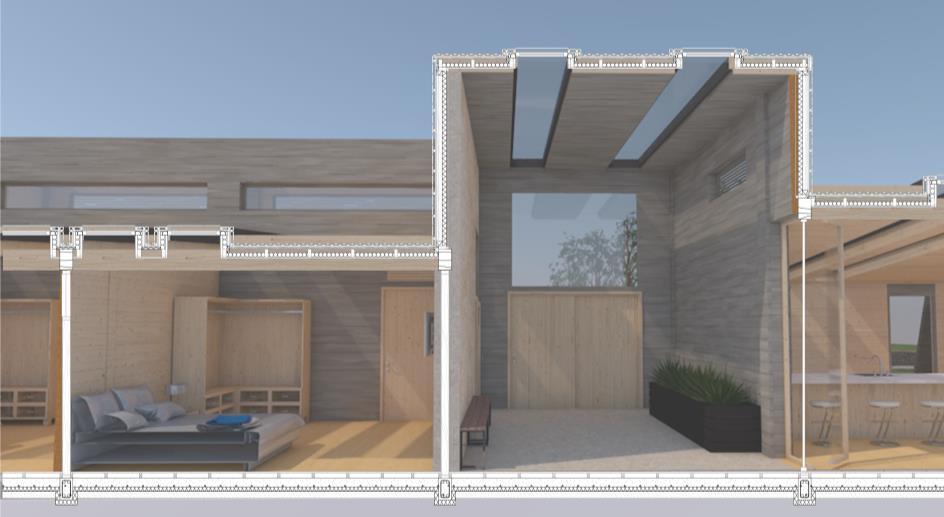

Sección habitación- invernadero

ESTRATEGIAS BIOCLIMÁTICAS

LINEAMIENTOS EN BASE AL ESTÁNDAR PASSIVHAUS

1. ALTO AISLAMIENTO TÉRMICO DE LA ENVOLVENTE

Se eligen dos formatos diferentes de aislantes por sus características de flexibilidad y rigidez, empleándose el más flexible en los muros y cubiertas ubicado entre los espaciamientos del entramado; y el más rígido para el piso bajo la losa de hormigón. Siendo así, el primero un aislamiento térmico de fibra de vidrio, y el segundo, un aislante tipo rígido de poliestireno extruido

2. CONTROL DE PUENTES TÉRMICOS

Se implementa una barrera de vapor con la función de proteger el aislante térmico de las humedades del interior y se garantiza la continuación del aislamiento en toda la envolvente de la edificación para proteger los puentes térmicos y evitar las pérdidas energéticas.

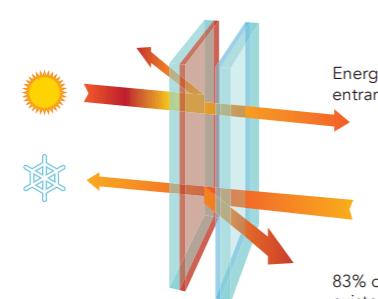

3. CRISTALES DE ALTAS PRESTACIONES

Se utiliza vidrio de doble acristalamiento con cámara de gas con el fin de evitar pérdidas de energía y así lograr confort necesario en los espacios internos donde se encuentran

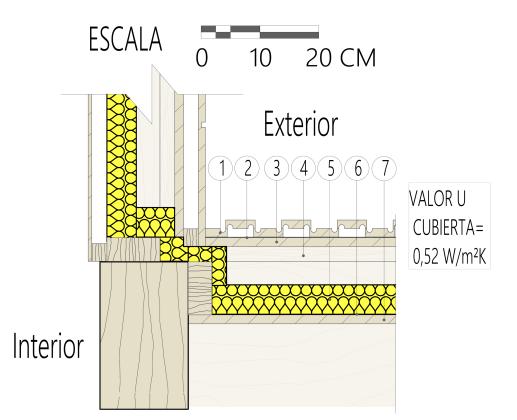

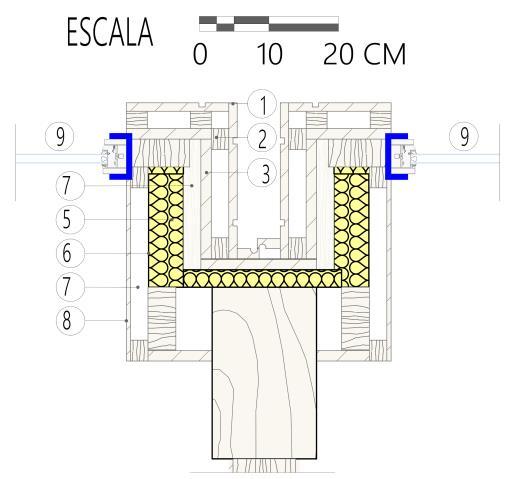

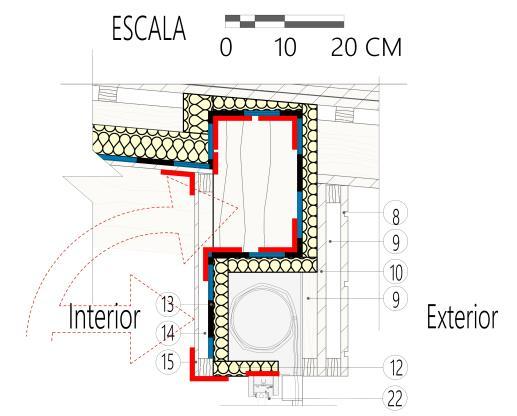

Detalle continuidad de aislamiento en cubierta

Detalle de ubicación de los puentes térmicos y su respectiva barrera de vapor

Detalle de vanos con vidrio de doble cristal en cubierta

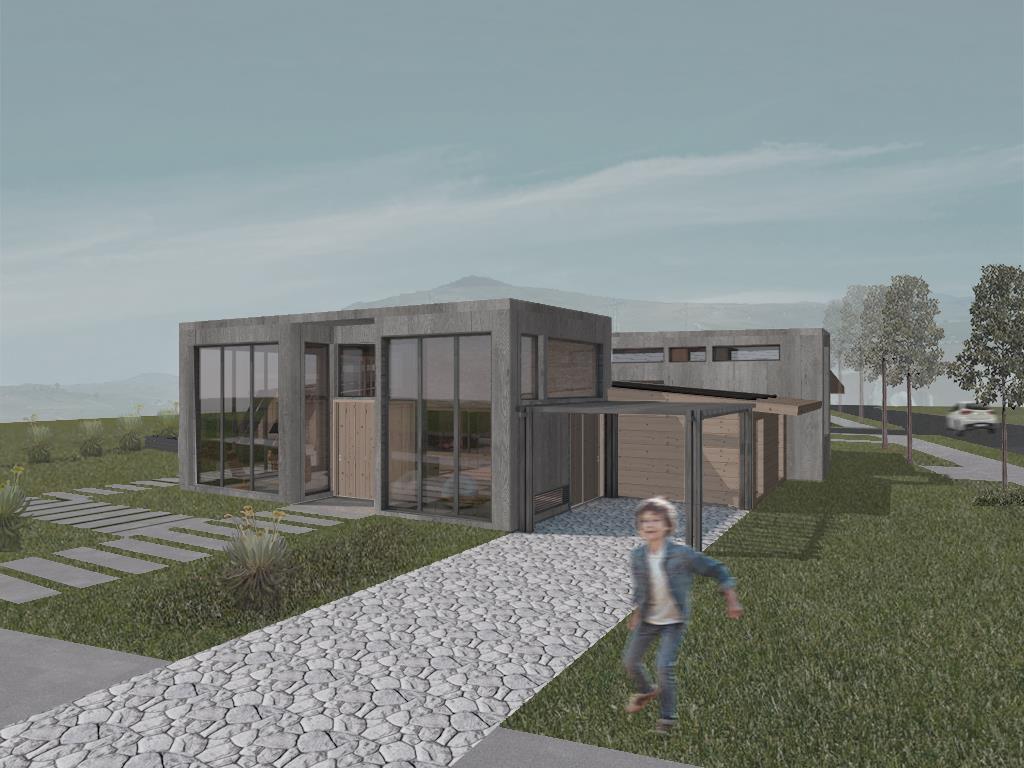

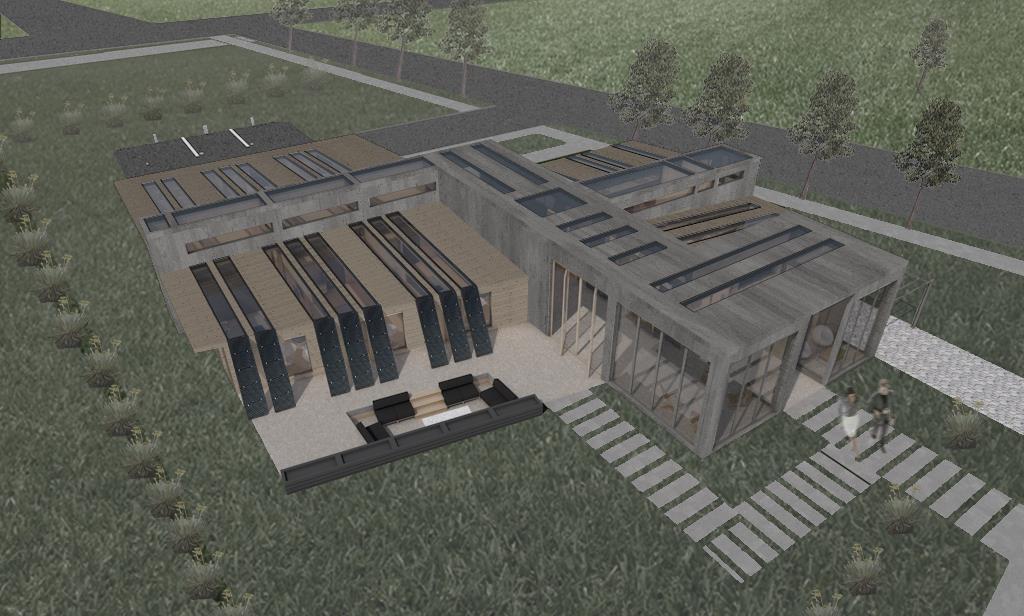

RENDERS

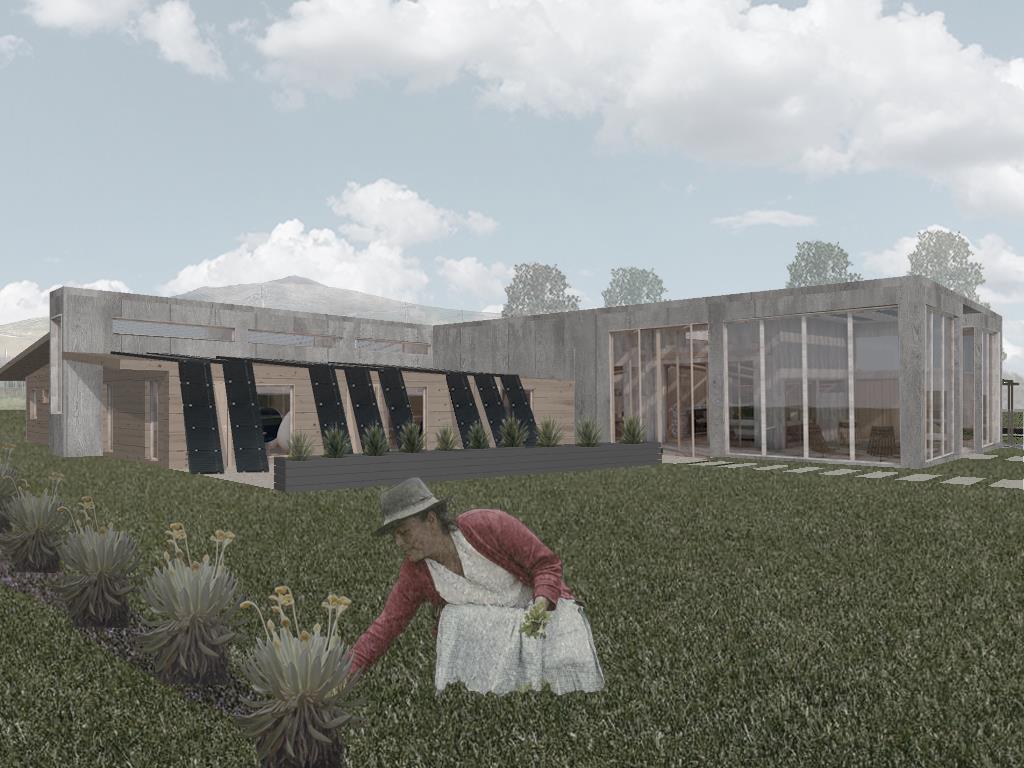

FACHADA SUR-OCCIDENTE

ACCESO PRINCIPAL

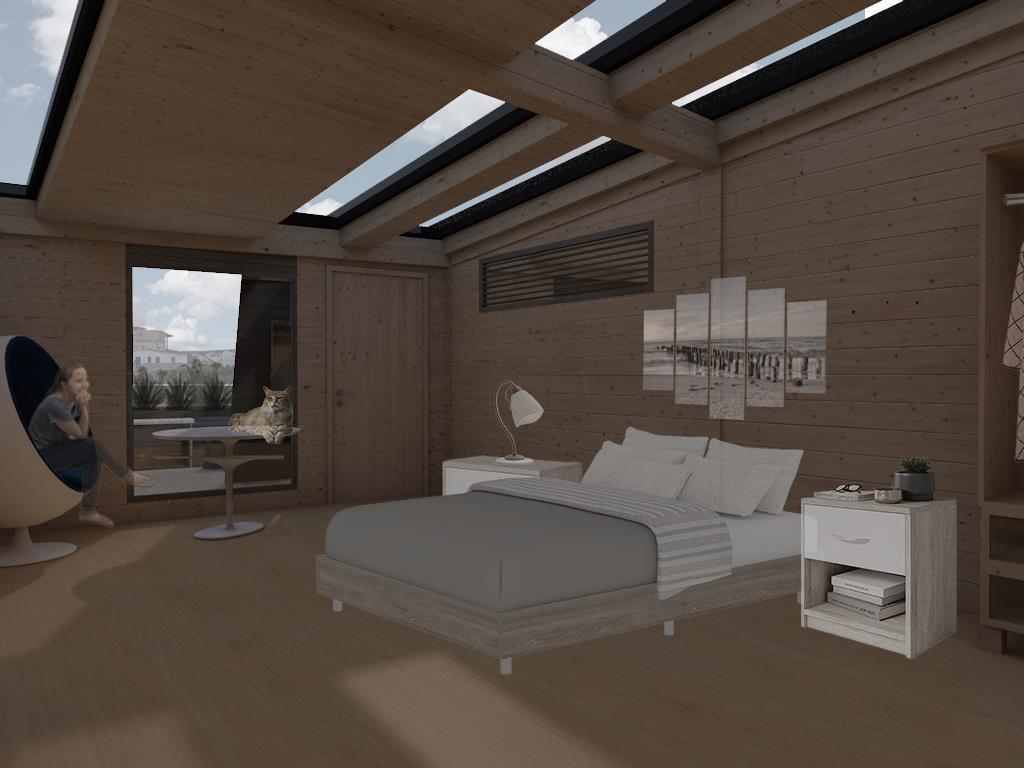

HABITACIÓN

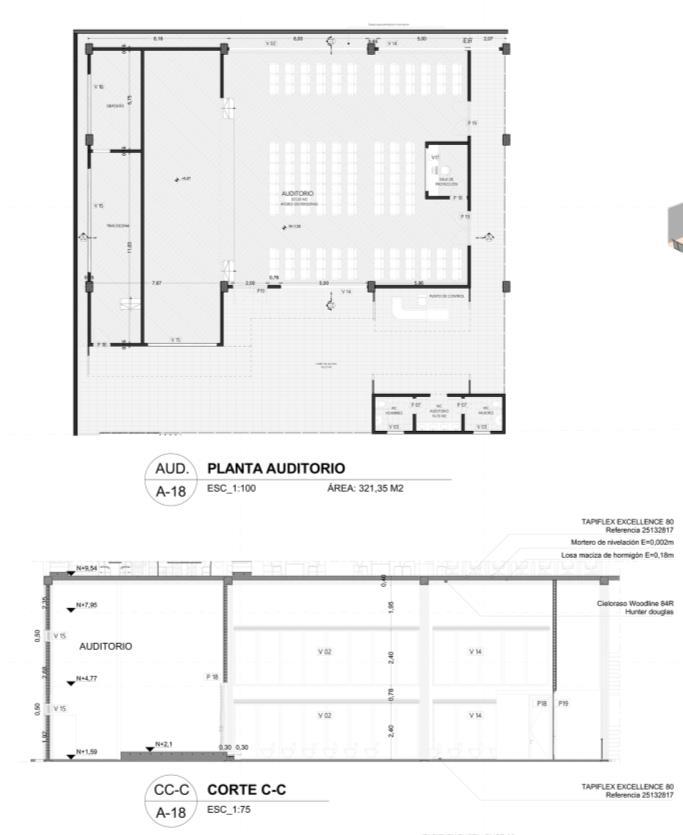

INVESTIGACIÓN Y DIBUJO DE PLANOS

El proyecto consistía en una propuesta arquitectónica para una escuela primaria, siendo un proyecto académico para tesis de pregrado de arquitectura, con capacidad para 200 estudiantes entre 5 y 12 años, basado en un estudio de las características de las escuelas ya existentes en el sector, como su ubicación, capacidad, nivel educativo, accesibilidad y población.

Mi contribución al proyecto fue la elaboración de los detalles estructurales, de elementos de cubierta y fachada, la mejor representación de los planos de planta y dibujos, la asistencia con el modelo 3D, la investigación de materiales, y la realización de otras tareas.

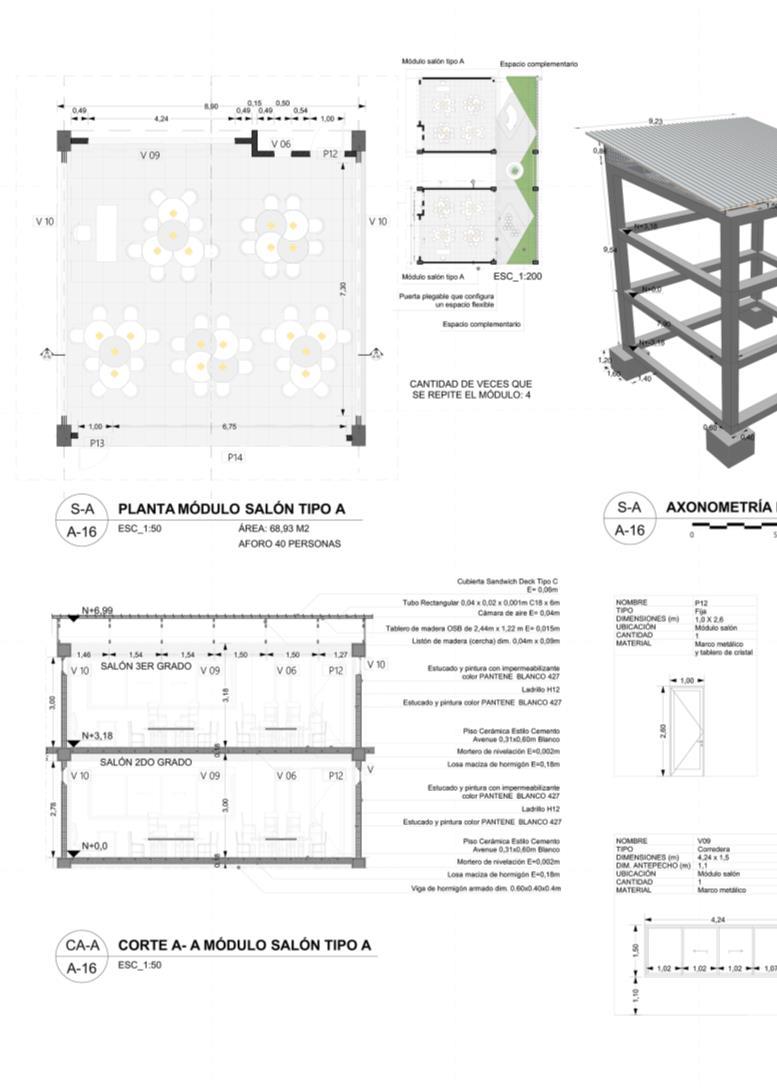

MÓDULO DE SALÓN TIPO A

Propuesta de diseño de un colegio básica primaria en el municipio de Málaga, Santander

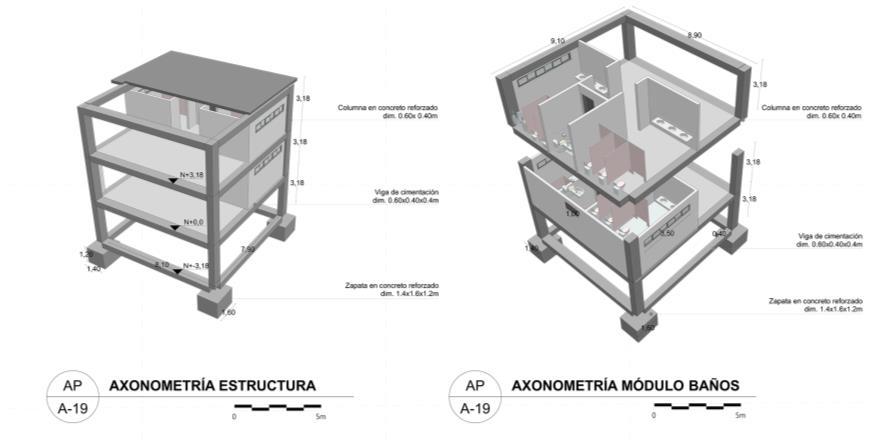

MÓDULO DE BAÑOS

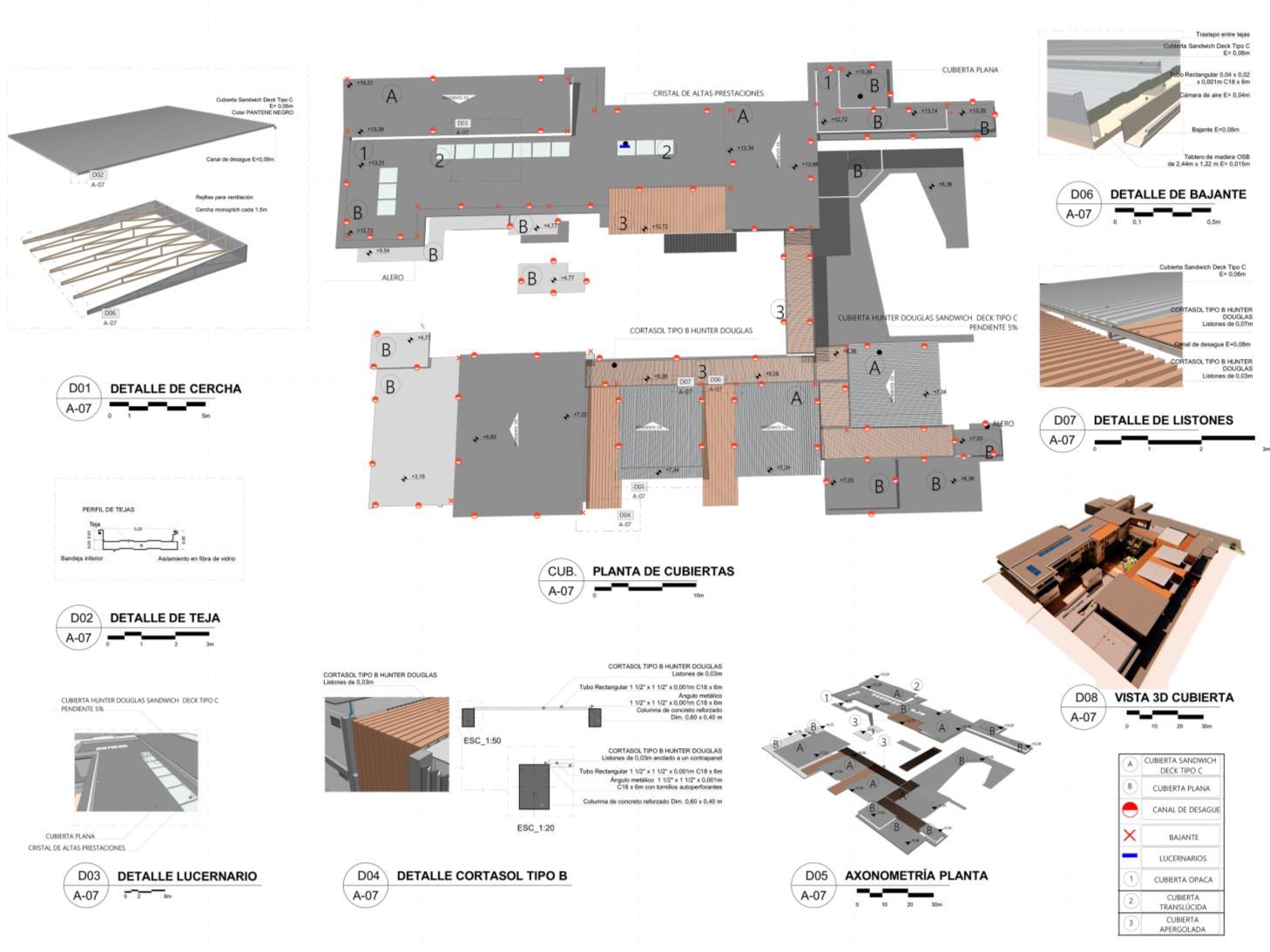

PLANO DE DETALLES CUBIERTA Y FACHADAS

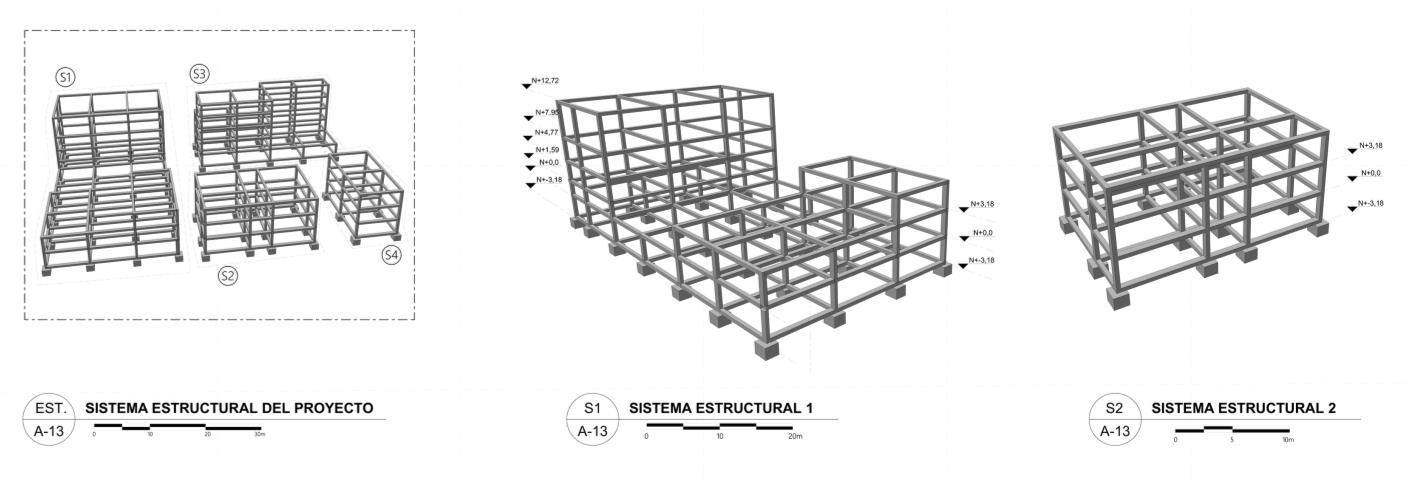

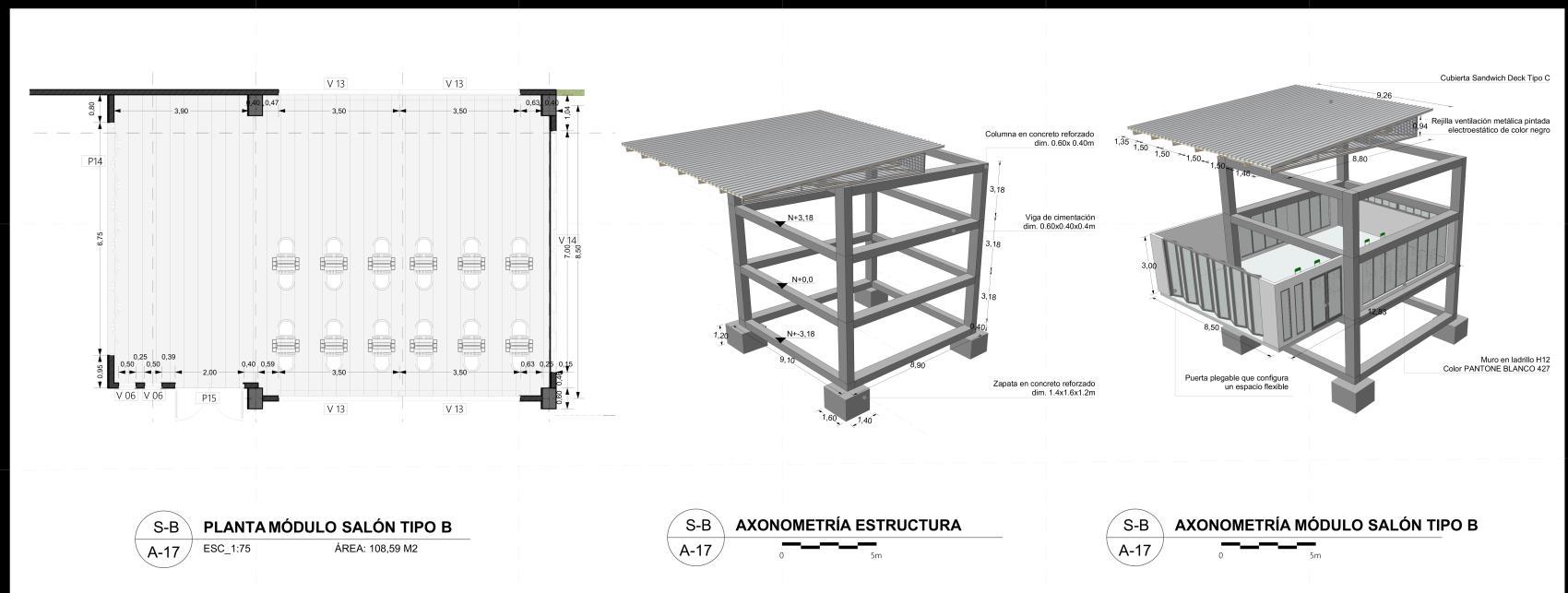

AXONOMETRÍA SISTEMA ESTRUCTURAL

MÓDULO DE SALÓN TIPO B

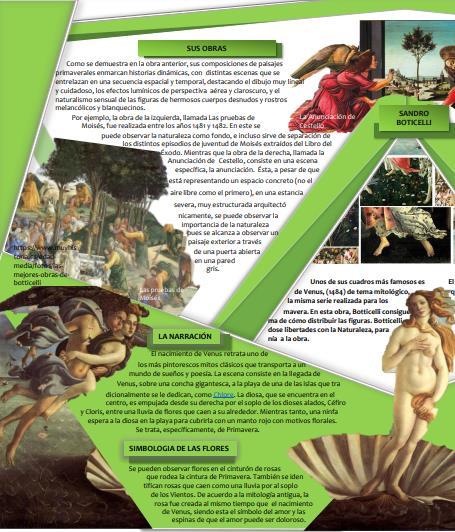

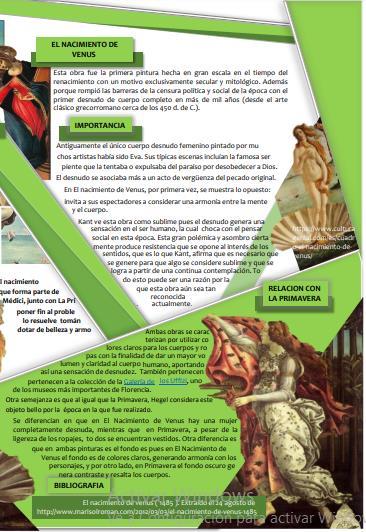

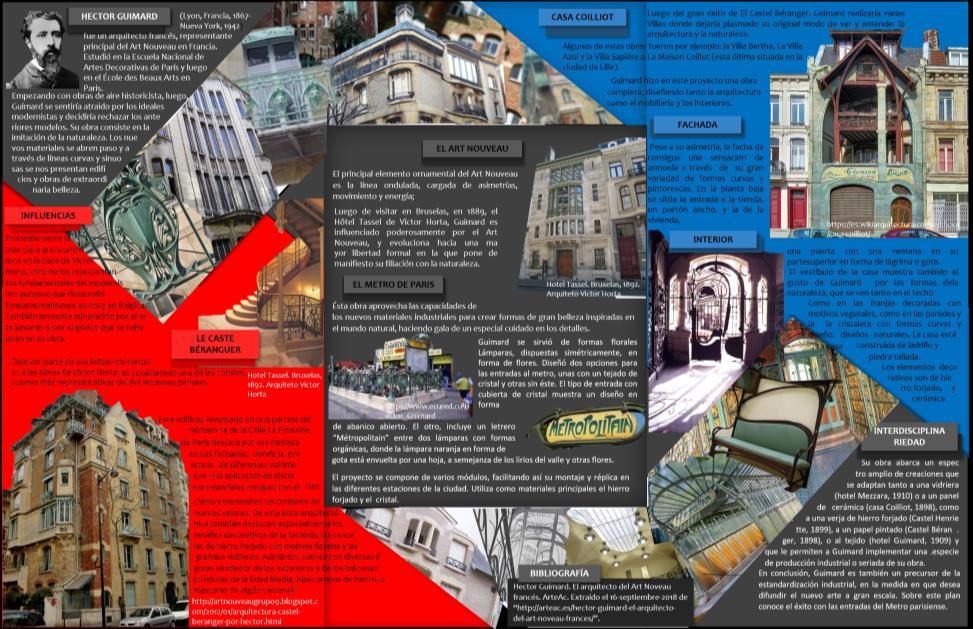

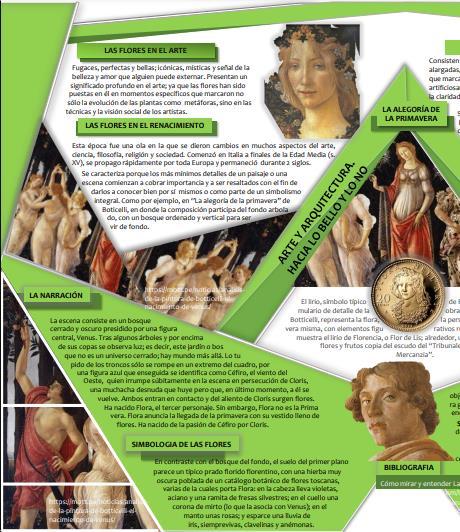

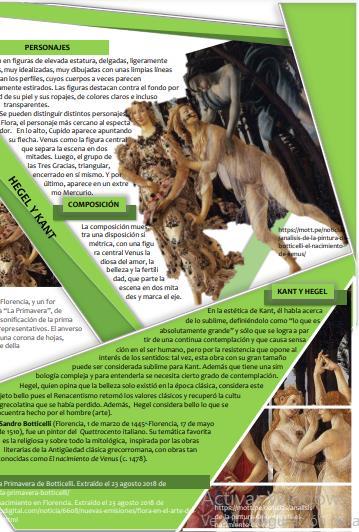

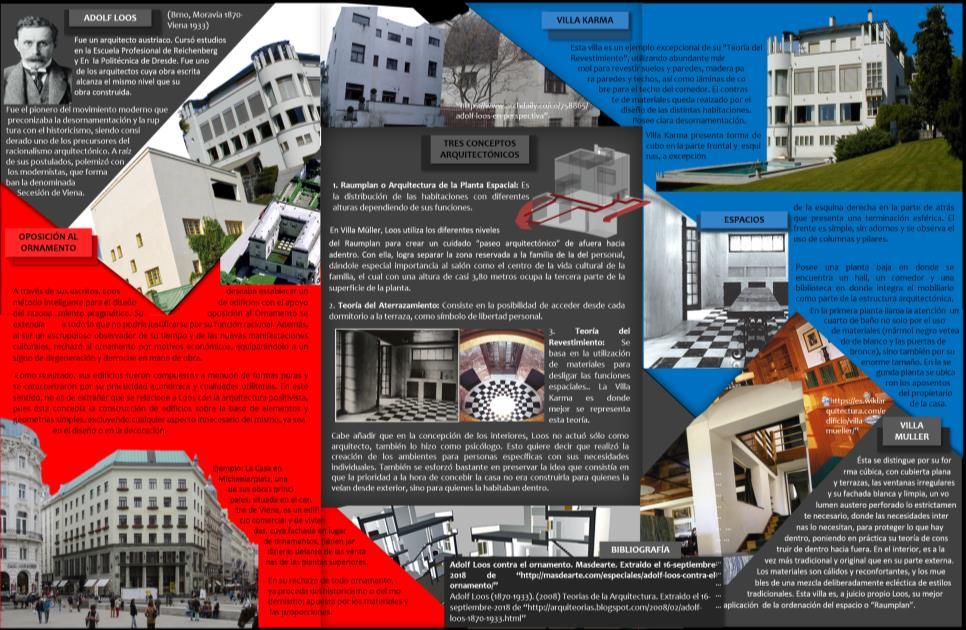

DISEÑO EDITORIAL (2018-2)

PROYECTO ACADÉMICO

Esta es una muestra del trabajo en grupo realizado en sexto semestre, que sirve para ejemplificar las capacidades trabajadas en la materia: diagramación, investigación y realización de artículos sobre corrientes arquitectónicas, movimientos artísticos, entre otros

PROYECTO PERSONAL COLLAGE(2022-2023)

Dentro de mis proyectos personales, me gusta crear composiciones artísticas como collages digitales en donde hago uso de elementos básicos del diseño, genero comentarios críticos y refuerzo mis habilidades en los software de edición y diseño.

Este collage lo elaboré hace un tiempo para un concurso de collage digital “El nido”. En este se buscaba que los trazados geométricos, los círculos y los colores evoquen el calor del hogar, la brecha entre el interior y el exterior de este, y, en general, el ser humano dentro de este gran "nido" que es el planeta tierra, tomando la afirmación de Bachelard en la “Poética del espacio”, que el nido se convierte por un instante en el centro de un universo (1957, p 96)

PROYECTO PERSONAL COLLAGE(2022)
