ENLACE TROPICAL
El proyecto que se plantea es debido a la importancia de proteger las especies vegetales del lugar para poder resolver la poca gente que llega al lugar y que pueda ser un punto de encuentro entre la población del lugar.
8
Invernadero, reactivación en las Tunas, Manabi
9

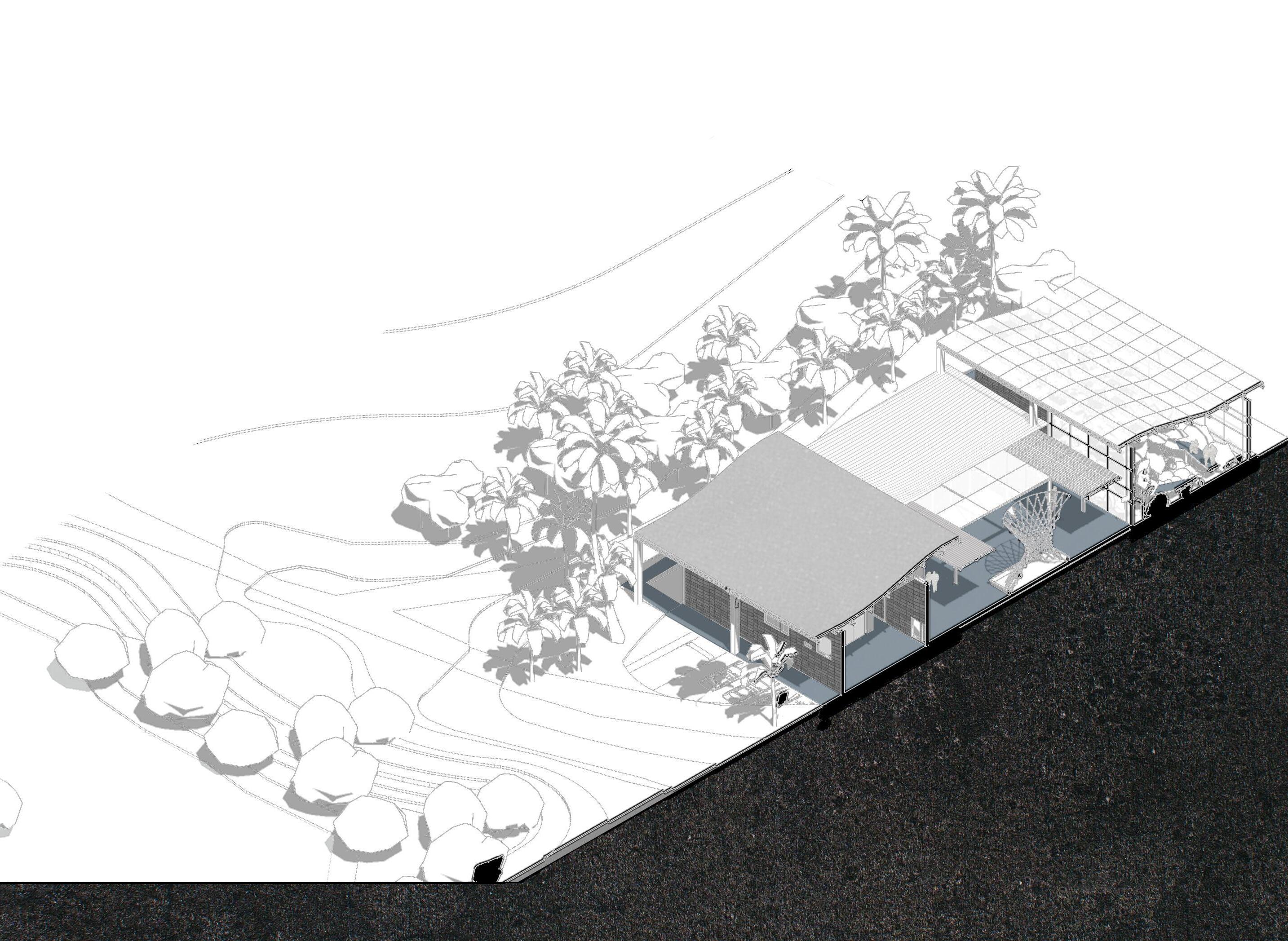

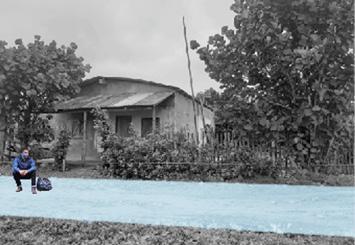

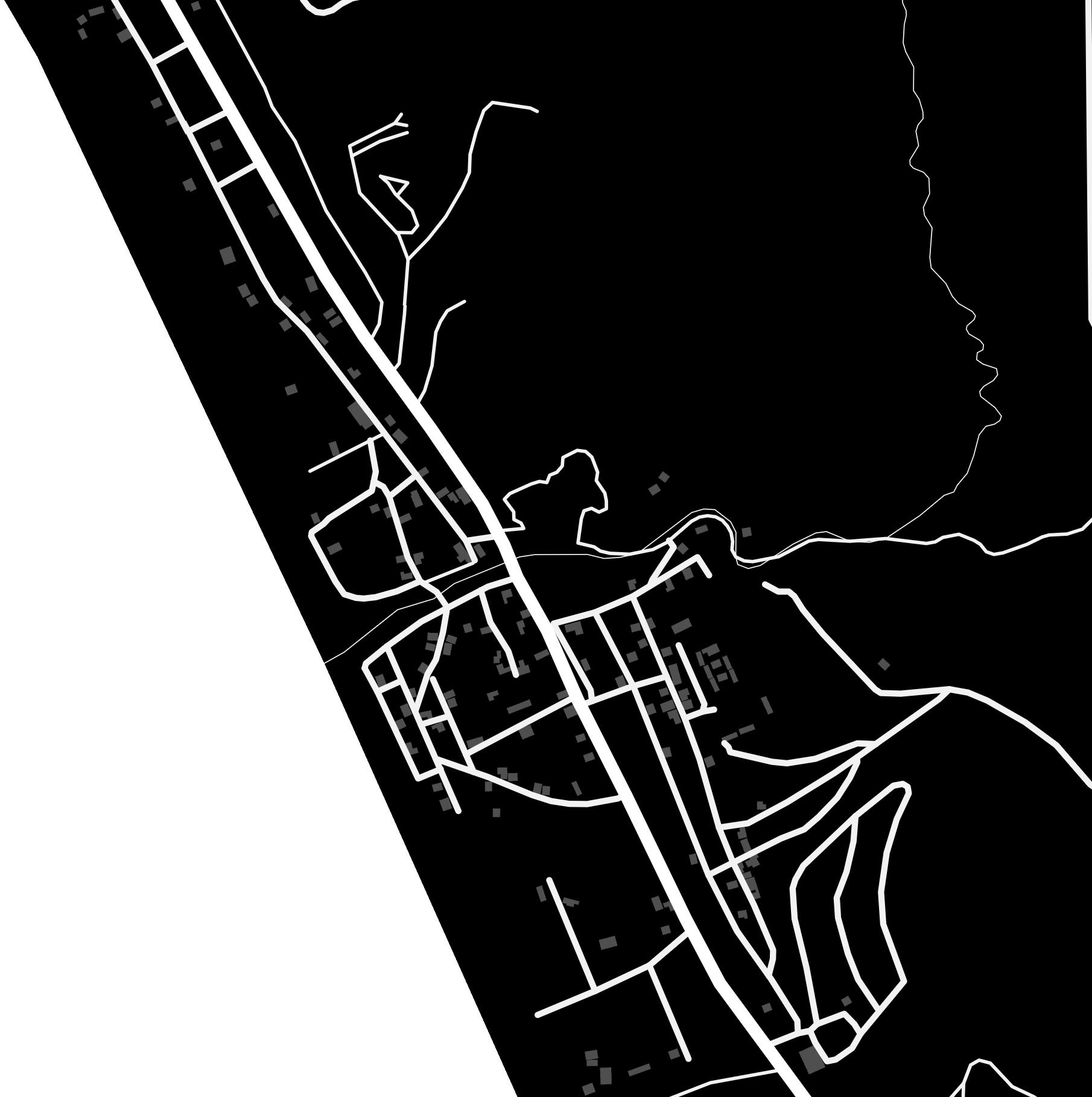

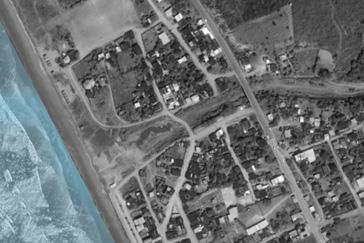

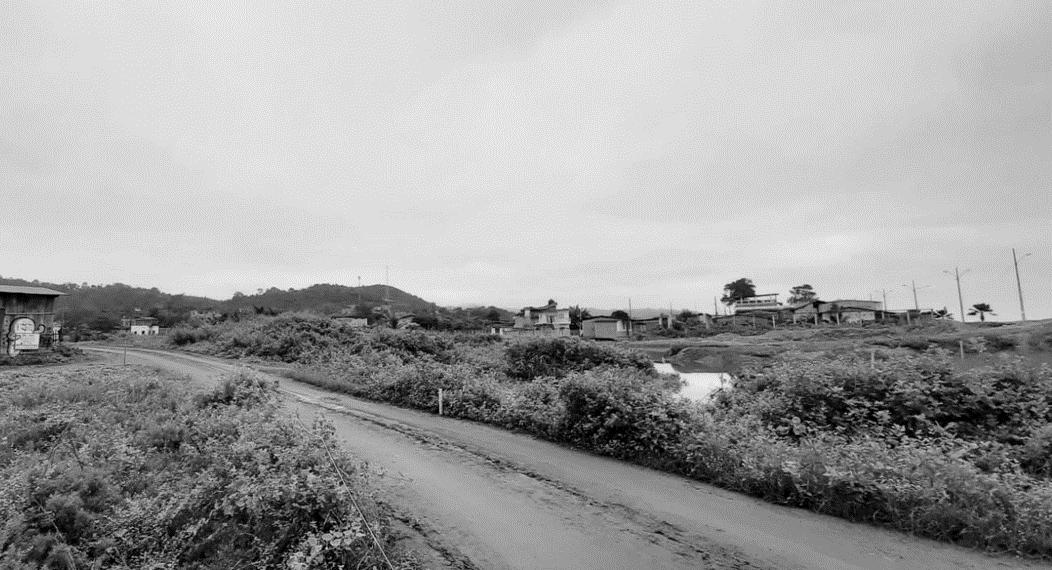

Las Tunas es una pequeña localidad costera ubicada en la Ruta del Spondylus , en la provincia de Manabí, Ecuador. La zona tiene gran variedad de especies que son endémicos de la región.
La flora en Las Tunas, está compuesta principalmente por manglares ,palo santo, ceibo, cactus, y otras especies de plantas típicas.
CONTEXTO
Es un espacio cuyo objetivo es el estudio, conservación y divulgación de la diversidad vegetal.

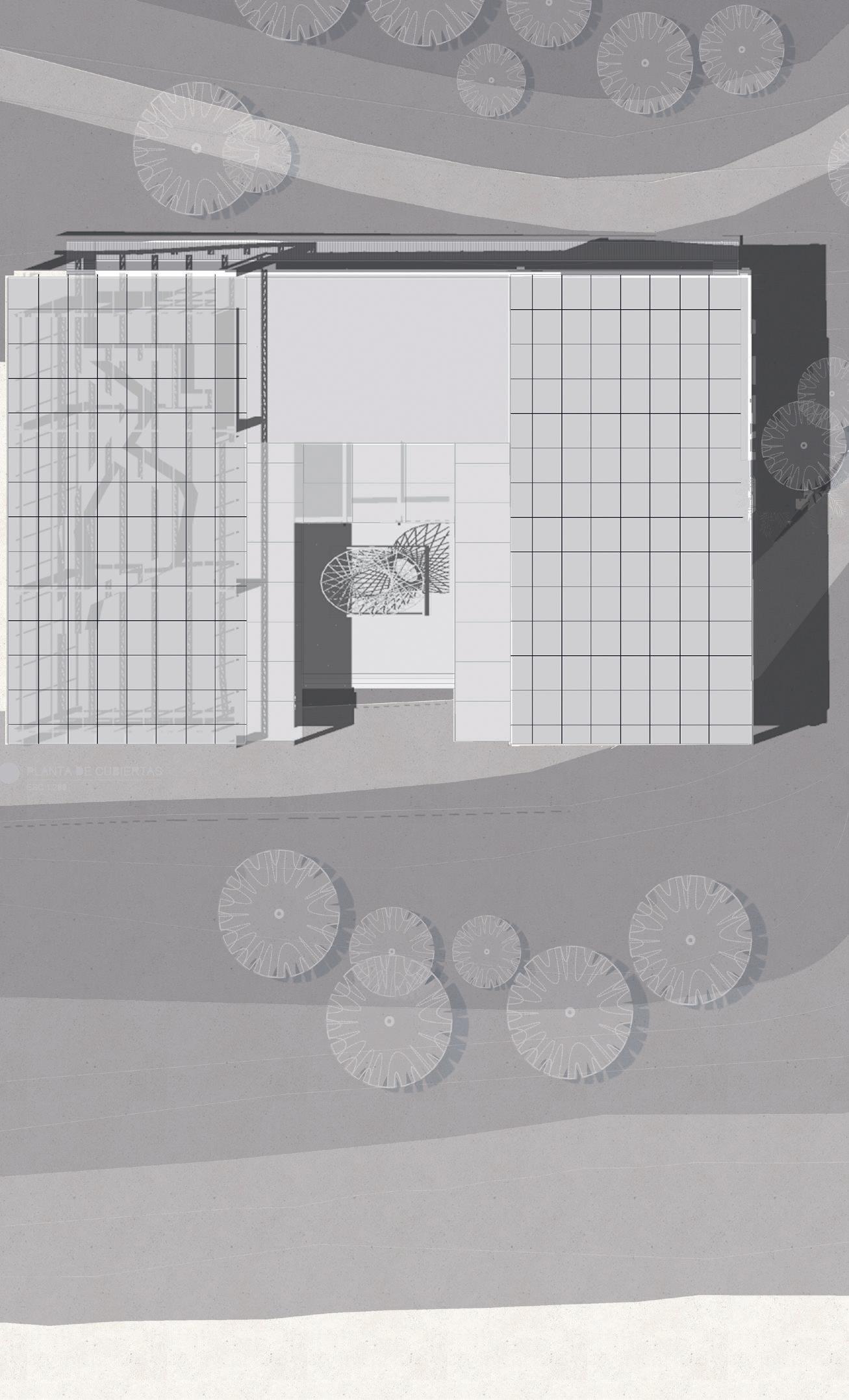

ESQUEMAS
Abstraccion de la distribucion formal
ENLACE TROPICAL
10
ENLACE TROPICAL

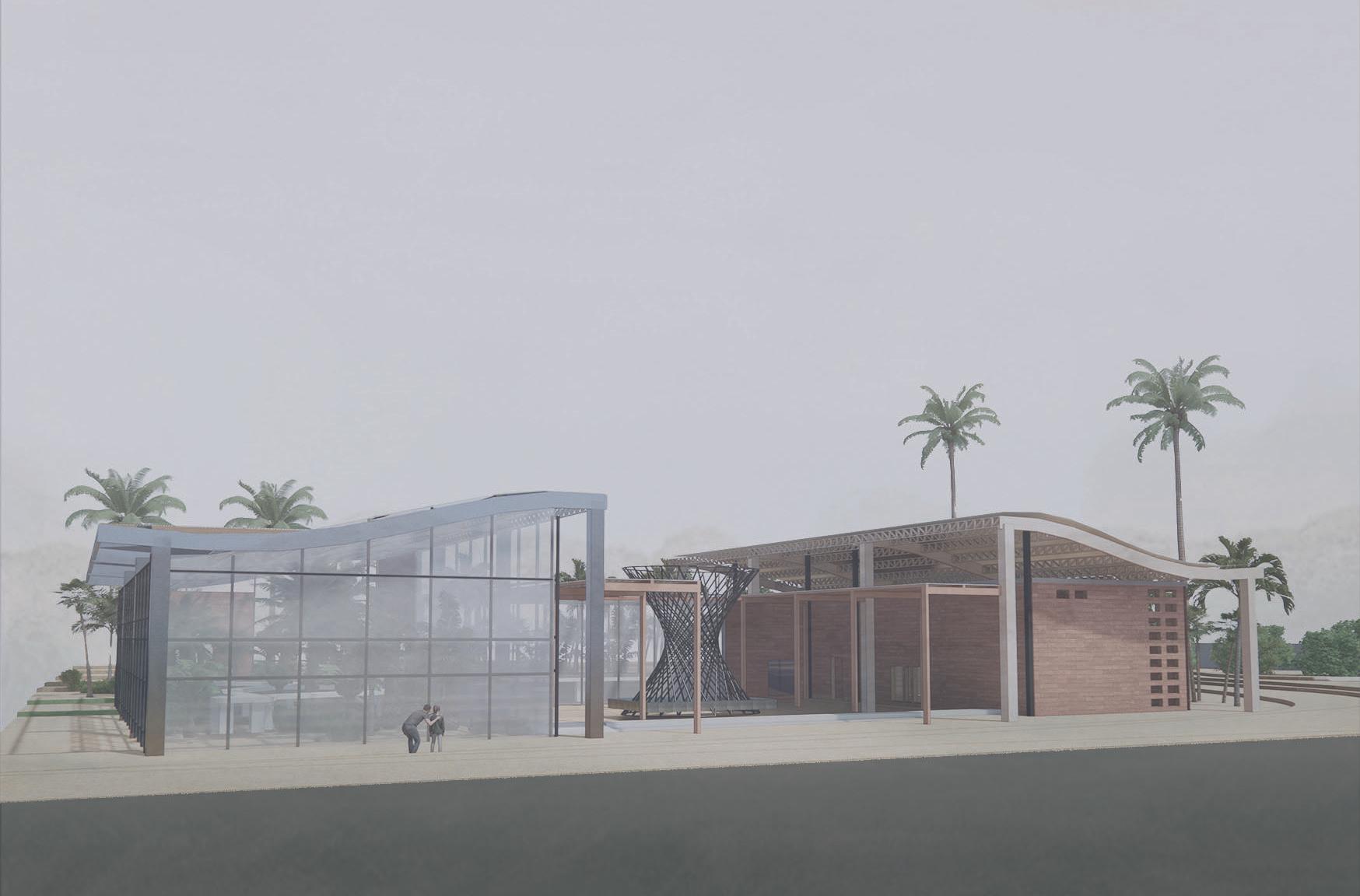

Invernadero, reactivación en las Tunas.

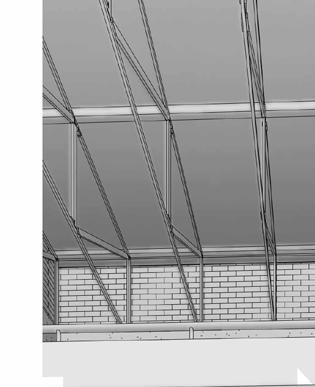

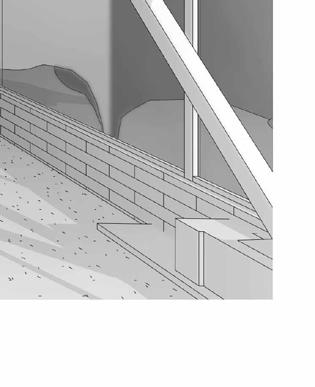

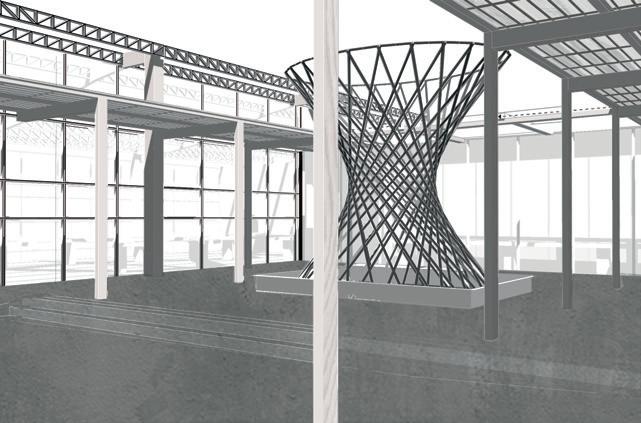

Este proyecto busca realizar una exploración botánica del lugar y que permitirá proteger y poner en valor, algunos de los ecosistemas más amenazados como en el caso del manglar. Alguno de los metas a considerar son: investigación, exhibición y enseñanza.
Almacenamiento
Es una de las estrategias utilizadas en el proyecto como una forma de recolectar el agua lluvia y con la intención de que el proyecto se sustente por si solo y los de su alrededor
ENLACE TROPICAL
ENLACE TROPICAL 14 PLANTA NIVEL +0.60 ESC 1:100 A B C E G D 1 2 3 4 6 5 B B´ A F 7 A´ N + 1.00 N +-0.00 N +0.77 N + 1.00 N +0.77 N +0.77 N +0.77 N +0.77 N +0.77 N +1.70 5 10 15 CORTE A-A´ A B C D E F ESC 1:100 0,2 5,16 0,33 0,47 0,11 5 10

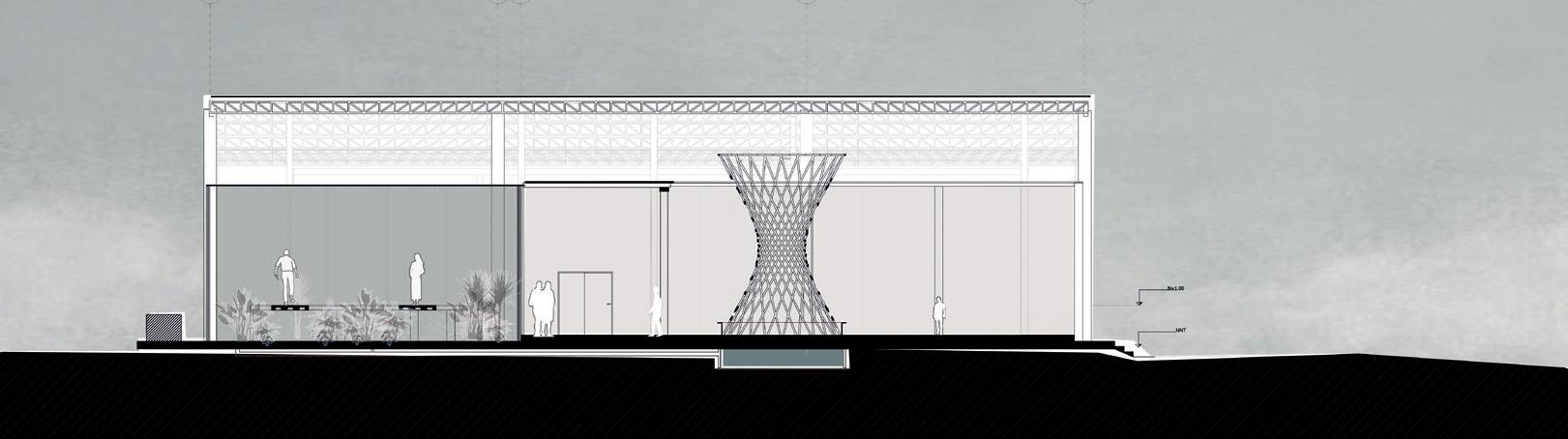

ENLACE TROPICAL CORTE B-B’ 15 CORTE A-A´ NNT N+1.00 A B C D E F ESC 1:100 1 5 10 CORTE A-A´ A B C D E F ESC 1:100 0,2 5,16 0,33 0,47 0,11 5 10
ENLACE TROPICAL

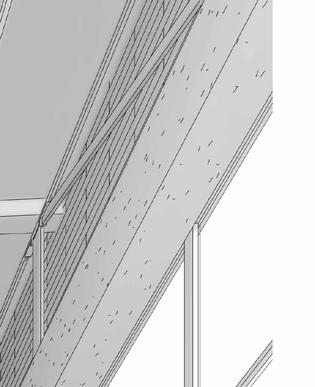

LEYENDA
1. TORNILLO AUTORROSCANTE
2. CORREAS DE MADERA LAMINADA
3. CUBIERTA DE POLICARBONATO
4. CERCHA DE MADERA LAMINADA TIPO PRATT
5. PERSNOS ESTRUCTURALES
6. PLACA DE CONEXION MADERA LAMINIADA
7. VACIO / VENTILACIÓN
8. DIVSION DE BAMBÚ
9. COLUMNA DE MADERA LAMINADA
10. AISLACION TERMO/ACUSTICA
11. PERFIL GALVANIZADO
12. SOLERA INFERIOR DEL PANEL
13. CIMENTACION DE HORMIGON ARMADO
14. VARILLAS
15. GALLETAS
16. MEJORAMIENTO DEL SUELO
17. PERNO DE ANCLAJE PARA PLACA
18. PLACA DE ANCALJE METÁLICA
19. PERNO DE ANCLAJE PARA MADERA
LAMINADA
20. SUELO NATURAL
21. CARTELA METÁLICA
22. TIERRA COMPACTA
ENLACE TROPICAL 17 8 1 2 3 4 5 7 6 9 10 11 12 13 14 15 16 17 18 19 20 21 22
CORTE POR MURO 0.5 1 1.5
1
CORTE A-A´ NNT N+1.00 A B C D E F ESC 1:100 1 5 10
REFUGIO SOLITARIO
Proyecto colaborativo Construccion III

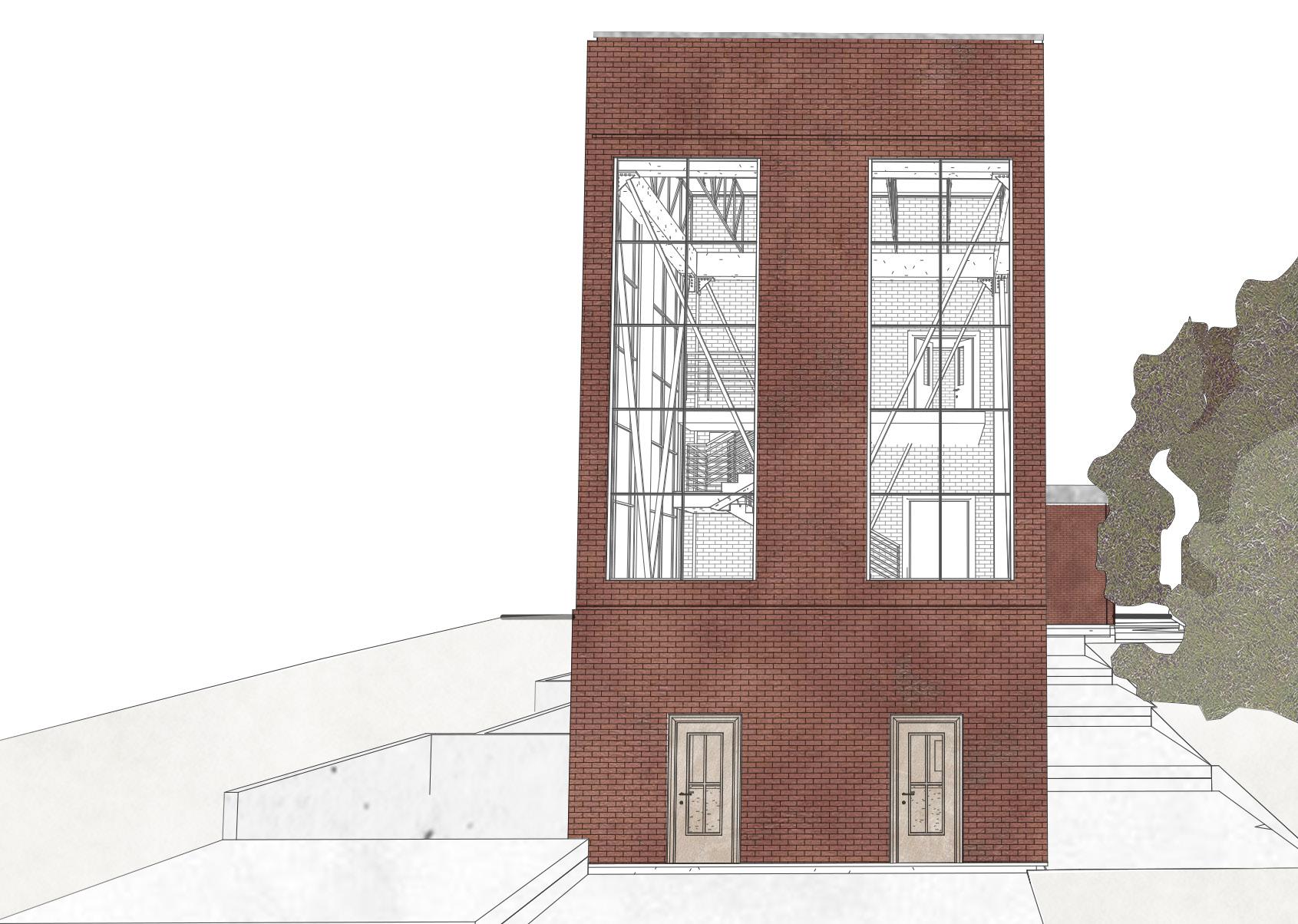

Proyecto de fin de semestre de construcción con el fin de mostrar más que todo detalles constructivos.
18
19
La Mariscal
Lugar de intervención

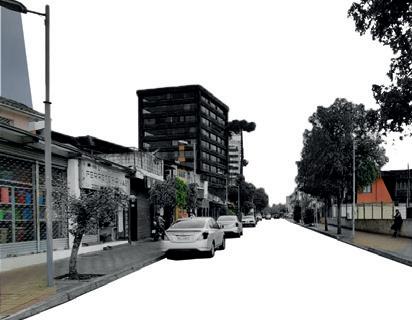

La mariscal esta ubicada en pleno centro de Quito esta alberga una gran cantidad de historia, cultura y arquitectura, por lo que es el lugar perfecto para visitar y descubrir: fascinantes edificios históricos, alojamiento, opciones de comida y bebida, espacios culturales, académicos y artesanales.
LA MARISCAL
Este proyecto busca acoger como un refugio dentro de la ciudad ya que esta rodeado de mucha afluencia de lunes a viernes , sin embargo, los fines de semana son muy vacios, entonces se propuso que pueda tener ciertas actividades dentro del proyecto
REFUGIO COLECTOR

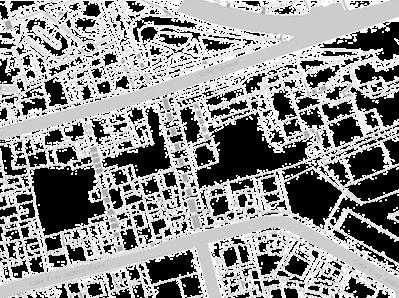

FLUJO MEDIO DE PERSONAS FLUJO ALTO DE PERSONAS VÍA COLECTORA SECUNDARIA PARQUEADEROS FLUJO PEATONAL FLUJO VEHICULAR CICLO VÍA VÍA LOCAL VÍA ARTERIAL VÍA LOCAL B
BAQUEDANO (N23A)
WILSON(N24)
JOAQUINPINTO(N24A)
VEINTIMILLA(N23)
J.L.MERA(E5)
VÍA COLECTORA PRIMARIA LEYENDA MAPA GENERAL
REINAVICTORIA(E7)
REFUGIO COLECTOR

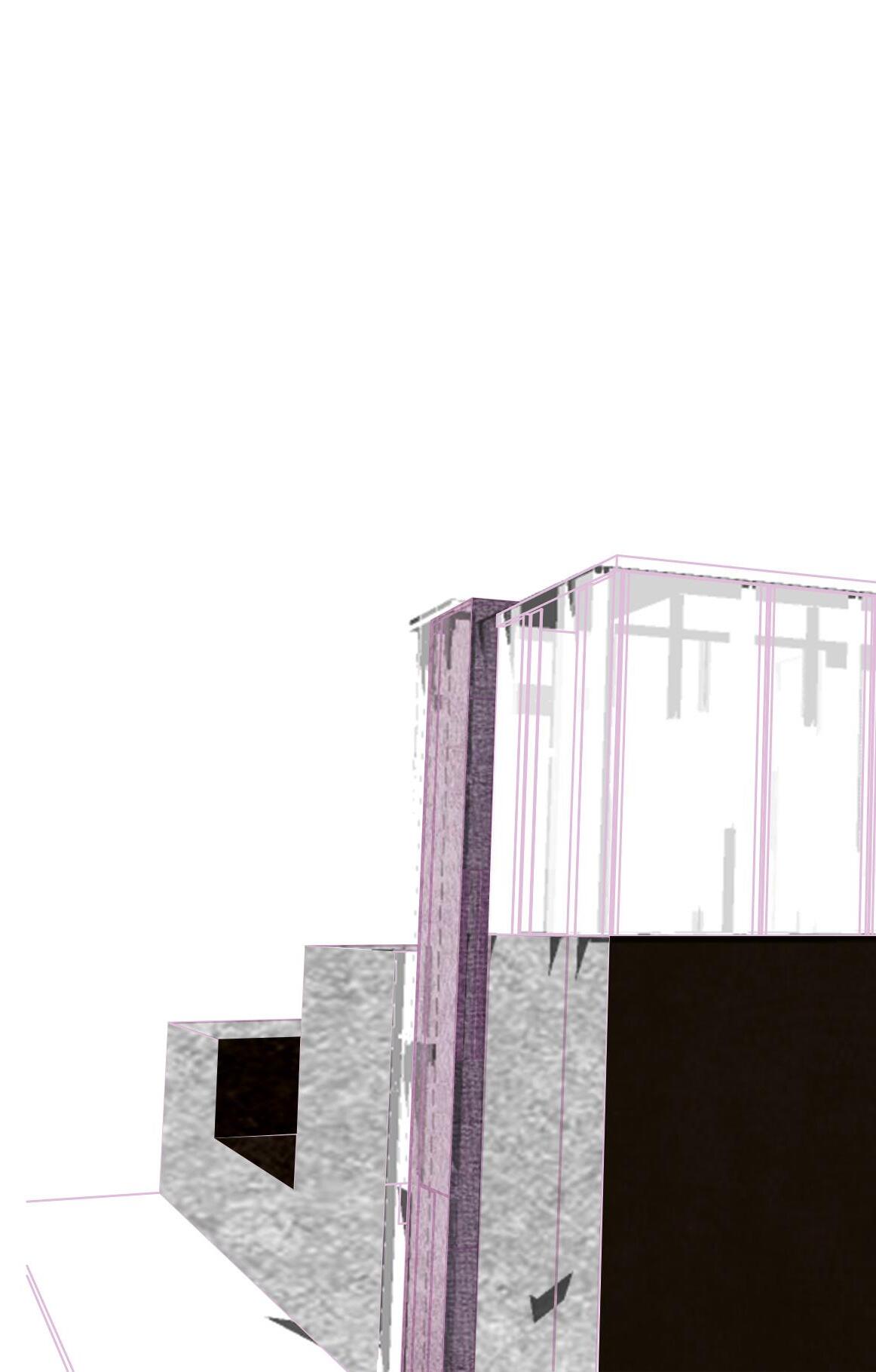

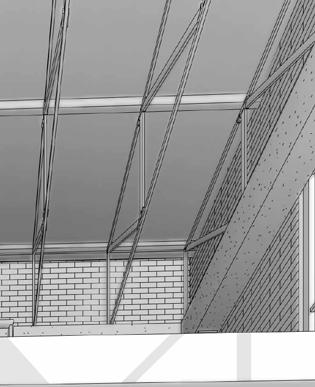

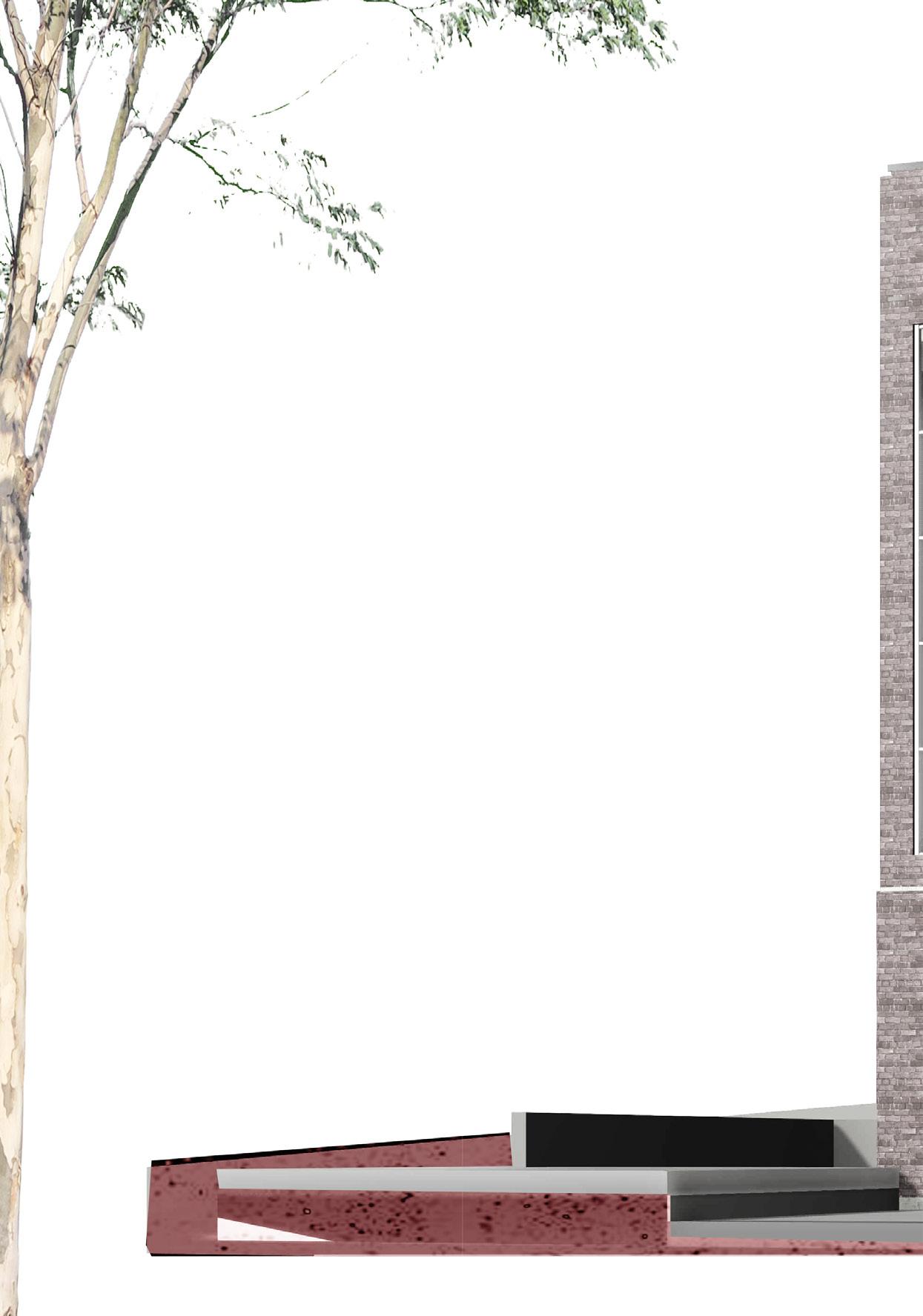

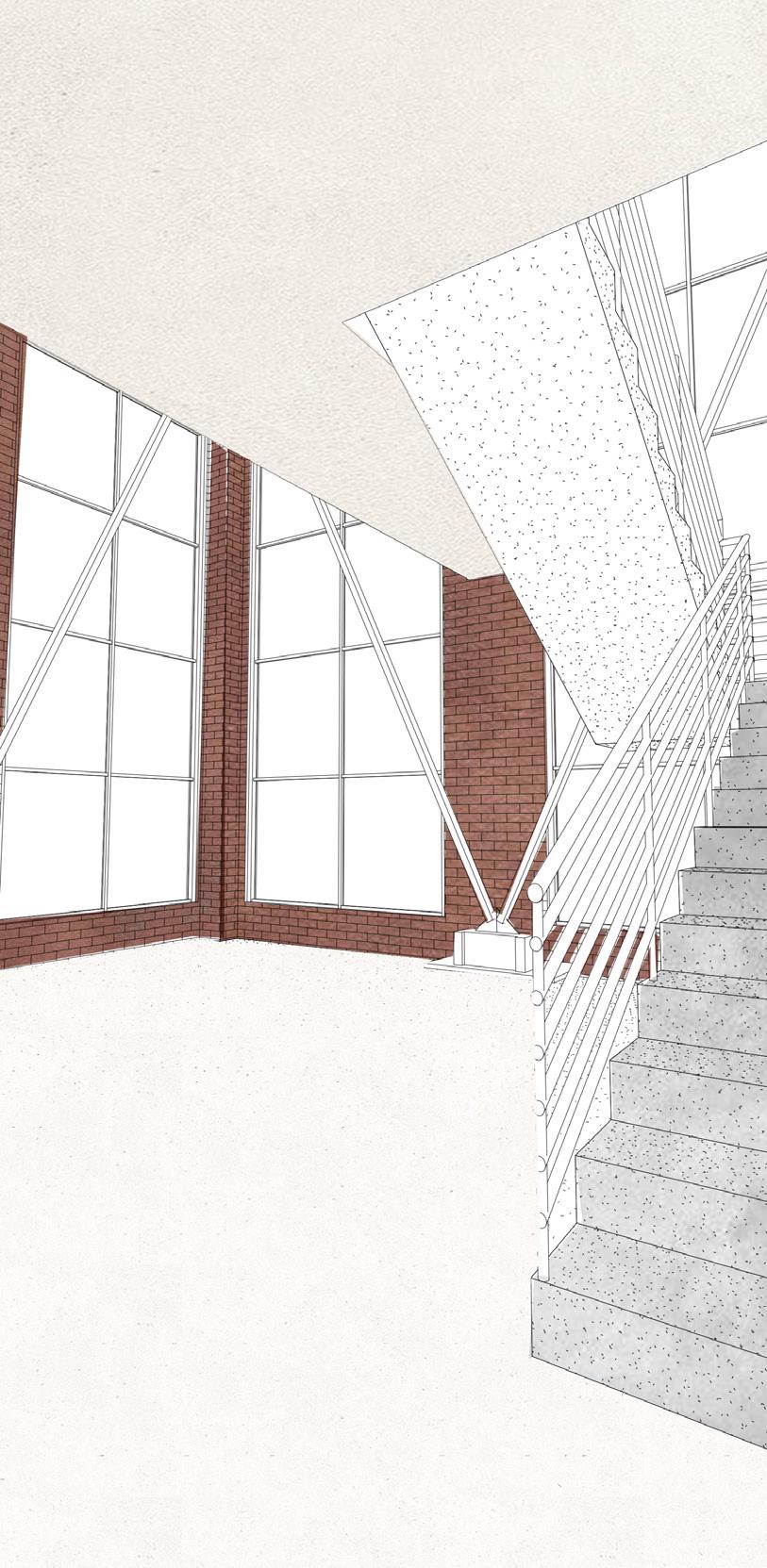

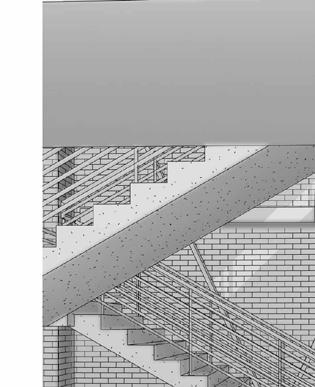

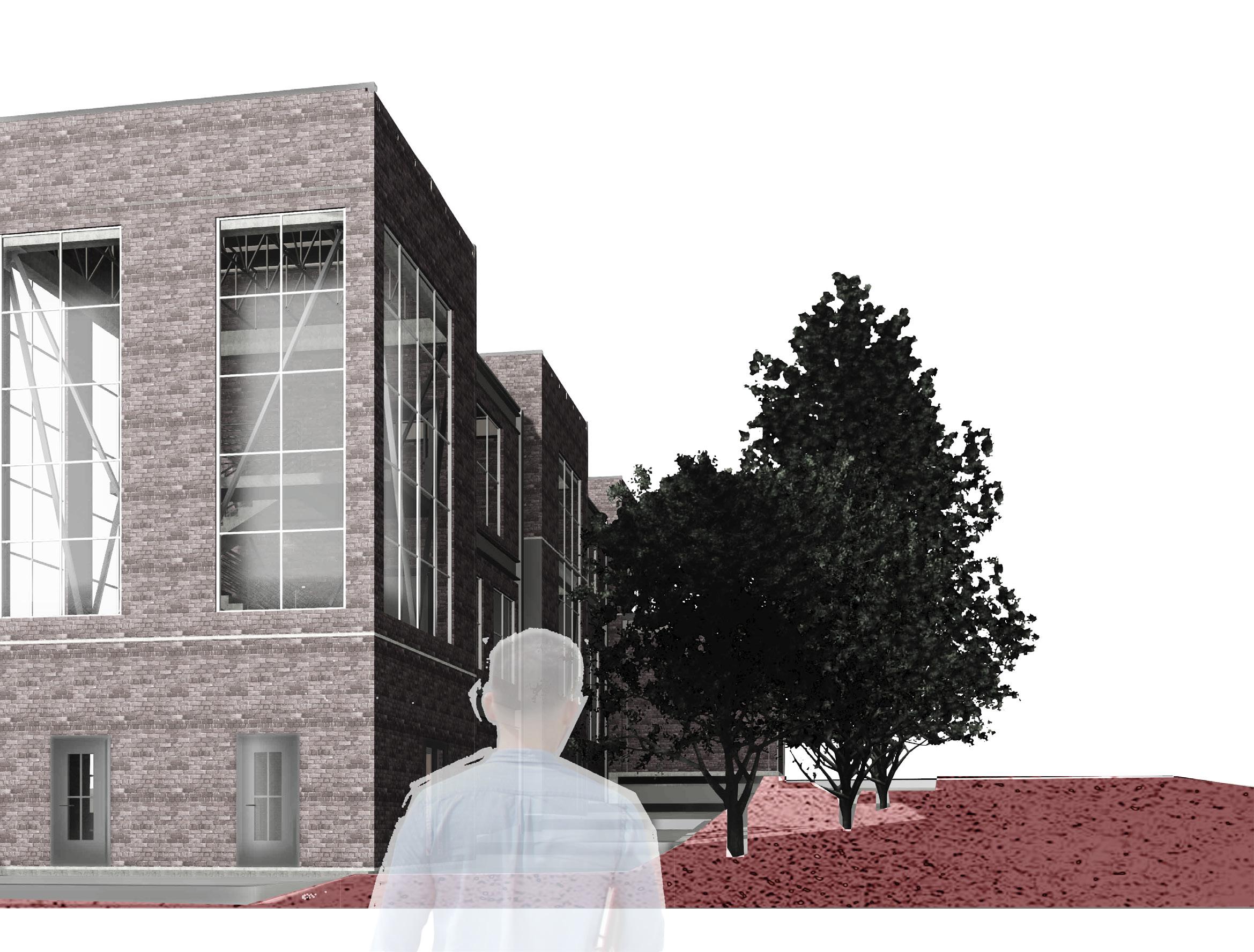

Este proyecto es una colaboracion con Anabel Fernandez con el objetivo de realizar una vivienda en el programa revit lo que se busca principalmente son los diferentes metodos constructivos utilizados.
REFUGIO COLECTOR
22
REFUGIO COLECTOR ARRIBA ABAJO ARRIBA ABAJO 1 A6 1 2 A B E F I J 5 C H G D 1 A7 3 4 BLOQUE " B BLOQUE C BLOQUE D SUBSUELO BLOQUE E BLOQUE A " PLATAFORMA _2 PLATAFORMA _5 PLATAFORMA _4 PLATAFORMA _3 ÁREA VERDE ÁREA VERDE PISO DURO PLATAFORMAS DE GARAGE INGRESO PERSONAL PLATAFORMA _2 PLATAFORMA _5 PLATAFORMA _4 PLATAFORMA _3 ÁREA VERDE 6.40 0.50 6.55 0.50 6.40 0.50 6.55 0.50 7.50 6.40 0.50 4.80 5.00 VEHICULO VEHICULO -3.02 -2.51 -2.00 -1.49 -4.21 -0.42 -0.59 -0.59 -1.44 -1.95 -2.46 -2.97 -2.97 -2.46 -2.97 -2.46 -1.95 -1.44 -0.42 PUERTA BALCONERA DE HOJAS MUROS DE LADRILLO EN EJE DE MURO PUERTA BALCONERA OSCILOBATIENTE DE 2 HOJAS PUERTA ABATIBE CON VENTANA PUERTA BALCONERA OSCILOBATIENTE DE 2 HOJAS PUERTA BALCONERA OSCILOBATIENTE DE 2 HOJAS PUERTA BALCONERA OSCILOBATIENTE DE 2 HOJAS PUERTA BALCONERA OSCILOBATIENTE DE HOJAS GRADA MONOLÍTICA DE HORMIGÓN GRADA MONOLÍTICA DE HORMIGÓN GRADA ENSAMBLADA EN SITIO GRADA MONOLÍTICA DE HORMIGÓN RIOSTRAS DE REFUERZO ESTRUCTURAL RIOSTRAS DE REFUERZO ESTRUCTURAL RIOSTRAS DE REFUERZO ESTRUCTURAL MUROS DE LADRILLO EN EJE DE MURO MUROS DE LADRILLO EN EJE DE MURO BARANDILLA TUBULAR Ø09mm BARANDILLA TUBULAR Ø09mm BARANDILLA TUBULAR Ø09mm VENTANAS DE UNA HOJA 8.00 1 : 75 Level 2 1 23
REFUGIO COLECTOR ABAJO ARRIBA ABAJO 1 A6 1 2 A B E F I J 5 C H G D A7 3 4 6.40 0.50 6.55 0.50 6.40 0.50 6.55 0.50 7.50 6.40 0.50 4.80 5.00 BLOQUE B BLOQUE " C BLOQUE D SUBSUELO BLOQUE E BLOQUE A PLATAFORMA _2 PLATAFORMA _5 PLATAFORMA _4 PLATAFORMA _3 ÁREA VERDE ÁREA VERDE PISO DURO PLATAFORMAS DE GARAGE INGRESO PERSONAL PLATAFORMA _2 PLATAFORMA _5 PLATAFORMA _4 PLATAFORMA _3 ÁREA VERDE VEHICULO 1 VEHICULO 2 MUROS DE LADRILLO EN EJE DE MURO BARANDILLA TUBULAR Ø09mm GRADA MONOLÍTICA DE HORMIGÓN RIOSTRAS DE REFUERZO ESTRUCTURAL MUROS DE LADRILLO EN EJE DE MURO GRADA ENSAMBLADA EN SITIO RIOSTRAS DE REFUERZO ESTRUCTURAL VENTANAS DE UNA HOJA 1200X1600MM BARANDILLA TUBULAR Ø09mm GRADA MONOLÍTICA DE HORMIGÓN VENTANAS DE UNA HOJA 2500X2000MM VENTANAS DE UNA HOJA 4500X6000MM VENTANAS DE UNA HOJA 1200X1600MM VENTANAS DE UNA HOJA 1200X1000MM VENTANAS DE UNA HOJA 1200X1600MM VENTANAS DE UNA HOJA RIOSTRAS DE REFUERZO ESTRUCTURAL MUROS DE LADRILLO EN EJE DE MURO MUROS DE LADRILLO EN EJE DE MURO MUROS DE LADRILLO EN EJE DE MURO RIOSTRAS DE REFUERZO ESTRUCTURAL VENTANAS DE UNA HOJA 1200X6000MM MUROS DE LADRILLO EN EJE DE MURO PUERTA OSCILOBATIENTE DE 2 HOJAS PUERTA OSCILOBATIENTE DE HOJAS PUERTA OSCILOBATIENTE DE 2 HOJAS VENTANAS DE UNA HOJA VENTANAS DE UNA HOJA VENTANAS DE UNA HOJA 1 : 75 Level 3 1 24
REFUGIO COLECTOR ABAJO 1 A6 1 2 A B E F I J 5 C H G D 1 A7 3 4 BLOQUE B BLOQUE " C BLOQUE " D SUBSUELO BLOQUE E BLOQUE A PLATAFORMA _2 PLATAFORMA _5 PLATAFORMA _4 PLATAFORMA _3 ÁREA VERDE ÁREA VERDE PISO DURO PLATAFORMAS DE GARAGE INGRESO PERSONAL PLATAFORMA _2 PLATAFORMA _5 PLATAFORMA _4 PLATAFORMA _3 ÁREA VERDE VEHICULO 1 VEHICULO 2 BARANDILLA TUBULAR Ø09mm BARANDILLA TUBULAR Ø09mm MUROS DE LADRILLO EN EJE DE MURO MUROS DE LADRILLO EN EJE DE MURO MUROS DE LADRILLO EN EJE DE MURO RIOSTRAS DE REFUERZO ESTRUCTURAL LOSA DE COMPRESIÓN H.A. f´c = -- Kg/cm2 LOSA DE COMPRESIÓN H.A. f´c = -- Kg/cm2 VENTANAS DE UNA HOJA 3700X1600MM VENTANAS DE UNA HOJA 3700X1600MM VENTANAS DE UNA HOJA 4600X1600MM VENTANAS DE UNA HOJA 2900X1600MM VENTANAS DE UNA HOJA 4000X1600MM VENTANAS DE UNA HOJA 1200X1600MM VENTANAS DE UNA HOJA 5800X2200MM VENTANAS DE UNA HOJA VENTANAS DE UNA HOJA 4900X2900MM VENTANAS DE UNA HOJA 3700X2900MM VENTANAS DE UNA HOJA 2000X1600MM VENTANAS DE UNA HOJA VENTANAS DE UNA HOJA VENTANAS DE UNA HOJA 1 : 75 Level 4 1 25
REFUGIO COLECTOR A B E C D VIGA DE CIMENTACION H.A. f´c=210 Kg/cm2 MEJORAMIENTO DEL SUELO SUBASE TIPO 2 e=25cm LOSA DE CIMENTACION H.A. f´c = 210kg/cm2 VIGA PRINCIPAL H.A. f´c = 210 Kg/cm2 NERVIOS DE LOSA ALIVIANADA H.A. f´c = -- Kg/cm2 VIGA PRINCIPAL H.A. f´c = 210 Kg/cm2 VIGA DE CIMENTACION H.A. f´c=210 Kg/cm2 MEJORAMIENTO DEL SUELO SUBASE TIPO 2 e=25cm LOSA DE CIMENTACION H.A. f´c = 210kg/cm2 VIGA PRINCIPAL H.A. f´c = 210 Kg/cm2 LOSA DE COMPRESIÓN H.A. f´c = -- Kg/cm2 160mm CONCRETO Y DECK METÁLICO DE 50mm PERFIL TIPO "I" MUROS DE LADRILLO EN EJE DE MURO VIGA DE H.A 45*30 RIOSTRAS DE REFUERZO ESTRUCTURAL PLACA DE ANCLAJE PERFIL CUADRADO PLACA ANGULAR DE ANCLAJE DADO H.A f´c=210kg/cm2 RIOSTRAS DE REFUERZO ESTRUCTURAL PERNOS COLOCADOS CON E-POXI PARA ANCLAJE PLACA ANGULAR PARA ANCLAJE MEJORAMIENTO DE SUELO SUBASE TIPO 2 e= 25cm VIGA DE CIMENTACION H.A. f´c=210 Kg/cm2 LOSA DE CIMENTACION H.A. f´c = 210kg/cm2 CERCHA DE ACERO TIPO PRATT PLANA 160mm CONCRETO Y DECK METÁLICO DE 50mm CERCHA DE ACERO TIPO PRATT 6.40 0.50 6.55 0.50 6.40 160mm CONCRETO Y DECK METÁLICO DE 50mm PERFIL TIPO "I" PARA VIGA 310x38.7mm PERFIL TIPO "I" PARA VIGA 310x38.7mm PERFIL DE ACERO TIPO "C" 10X40 PARA CORREA VIGUETAS DE ACERO PERFIL TIPO "I" 20*25 CANALON DE LÁMINA DE ALUMINIO PROTECCIÓN DE MURO CANALON DE LÁMINA DE ALUMINIO PROTECCIÓN DE MURO CANALON DE LÁMINA DE ALUMINIO PROTECCIÓN DE MURO GRADA MONOLÍTICA DE HORMIGÓN GRADA MONOLÍTICA DE HORMIGÓN GRADA MONOLÍTICA DE HORMIGÓN BARANDILLA TUBULAR Ø09mm VIGA DE H.A 45*30 LOSA DE COMPRESIÓN H.A. f´c = -- Kg/cm2 NERVIOS H.A. VIGA DE H.A 45*30 VIGA PRINCIPAL H.A. f´c = 210 Kg/cm2 BARANDILLA TUBULAR Ø09mm PLACA DE ANCLAJE PERFIL TUBULAR CUADRADO VIGUETAS DE ACERO PERFIL TIPO "I" 20*25 8.29 7.85 9.50 -2.00 -1.75 -1.55 0.16 1.17 0.97 -2.06 -2.26 -2.51 1.17 1.02 0.72 -2.57 -2.77 -3.02 7.80 8.29 4.58 4.37 8.31 8.261 : 50 Longitudinal 1
Level 1 -3.74 Level 2 -1.53 Level 3 1.19 Level 4 4.59 Level 5 8.32 A -2.55 B -2.04 C -1.02 D 0.00 E 5.27 F 9.53 F I J H G 1 A7 LOSA DE CIMENTACION H.A. f´c = 210kg/cm2 MEJORAMIENTO
SUBASE TIPO 2 e= 25cm VIGA DE CIMENTACION H.A. f´c=210 Kg/cm2 VIGA PRINCIPAL H.A. f´c = 210 Kg/cm2 MURO CONTENCION H.A. f´c =
Kg/cm2 NERVIOS DE
ALIVIANADA VIGA PRINCIPAL H.A. f´c = 210 Kg/cm2 MEJORAMIENTO DE SUELO SUBASE TIPO 2 e= 25cm VIGA DE CIMENTACION H.A. f´c=210 Kg/cm2 PERFIL TIPO "I" W250X73 ESCALERA ENSAMBLADA ESCALERA ENSAMBLADA BARANDILLA TUBULAR Ø9mm BARANDILLA TUBULAR Ø09mm LOSA DE CIMENTACION H.A. f´c = 210kg/cm2 CERCHA DE ACERO TIPO PRATT PLANA 1 A8 160mm CONCRETO Y DECK METÁLICO DE 50mm 7.50 0.50 6.55 0.50 PERFIL TIPO "I" PARA VIGA 310x38.7mm PERFIL TIPO "I" PARA VIGA 310x38.7mm N 9.83 CANALON DE LÁMINA DE ALUMINIO PROTECCIÓN DE MURO GRADA MONOLÍTICA DE HORMIGÓN GRADA MONOLÍTICA DE HORMIGÓN BARANDILLA TUBULAR Ø09mm BARANDILLA TUBULAR Ø09mm MUROS DE LADRILLO EN EJE DE MURO VIGA DE H.A 45*30 LOSA DE COMPRESIÓN H.A. f´c = -- Kg/cm2 NERVIOS DE LOSA ALIVIANADA H.A. f´c = -- Kg/cm2 VIGA DE H.A 45*30 VIGA DE H.A 45*30 NERVIOS DE LOSA ALIVIANADA f´c = -- Kg/cm2 H.A VIGA PRINCIPAL H.A. f´c = 210 Kg/cm2 CUADRADO VIGUETAS DE ACERO PERFIL TIPO "I" 20*25 CANALON DE LÁMINA DE ALUMINIO PROTECCIÓN DE MURO CANALON DE LÁMINA DE ALUMINIO PROTECCIÓN DE MURO 7.85 8.35 8.26 8.31 5.05 5.26 4.80 5.25 8.29 -1.24 -1.49 -1.04 -0.47 0.00 -4.21 -3.96 -1.67 5.25 4.80
DE SUELO
210
LOSA
REFUGIO COLECTOR 28
REFUGIO COLECTOR 29
CÉLULAS SOCIALES
Unidades en conjunto, barrio El Dorado Taller III
El proyecto buscan el obbjetivo de ser unas unidades en conjunto que una se apoye a la otra aprovechandose de manera -circular-.
30
31
EL DORADO

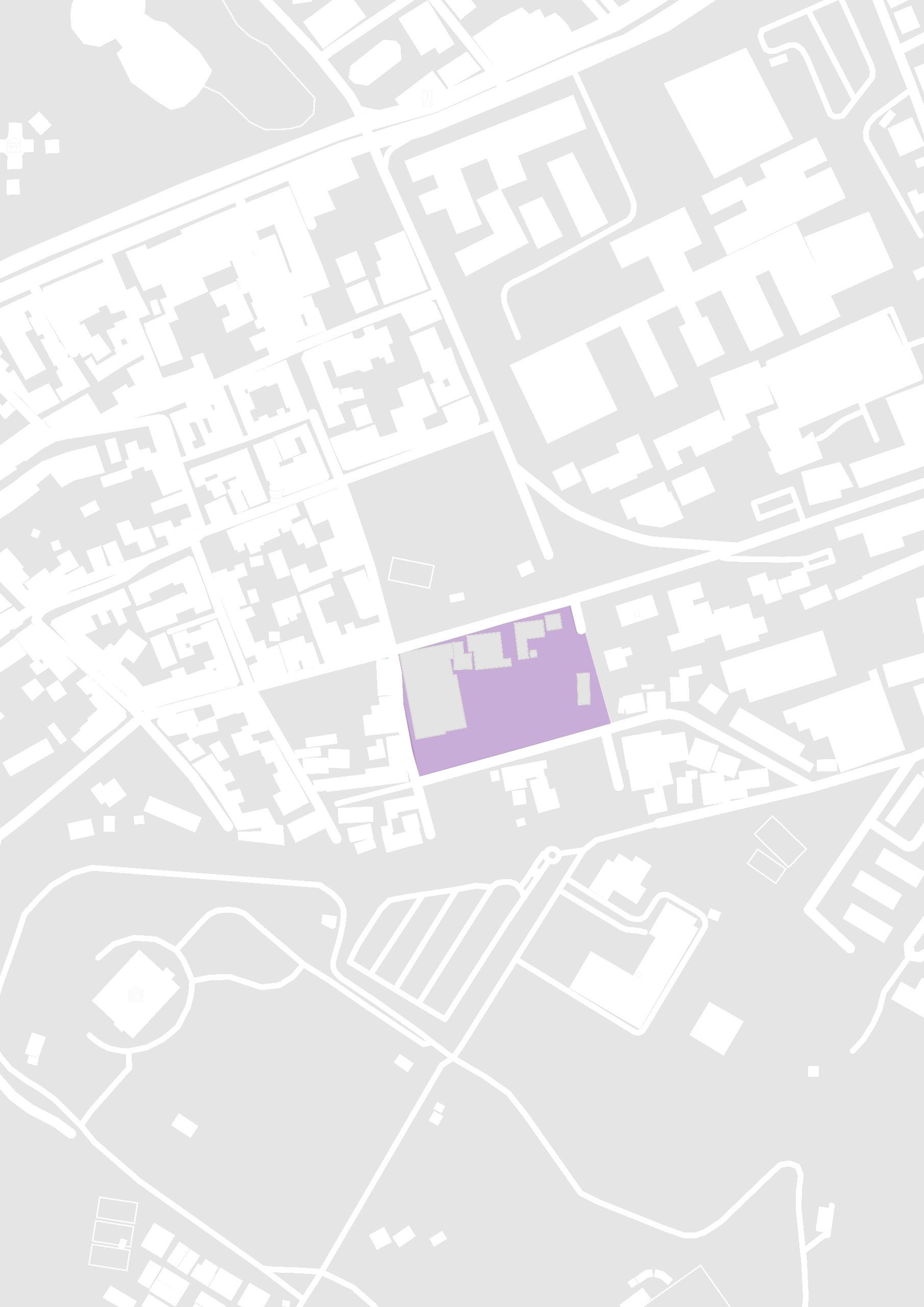

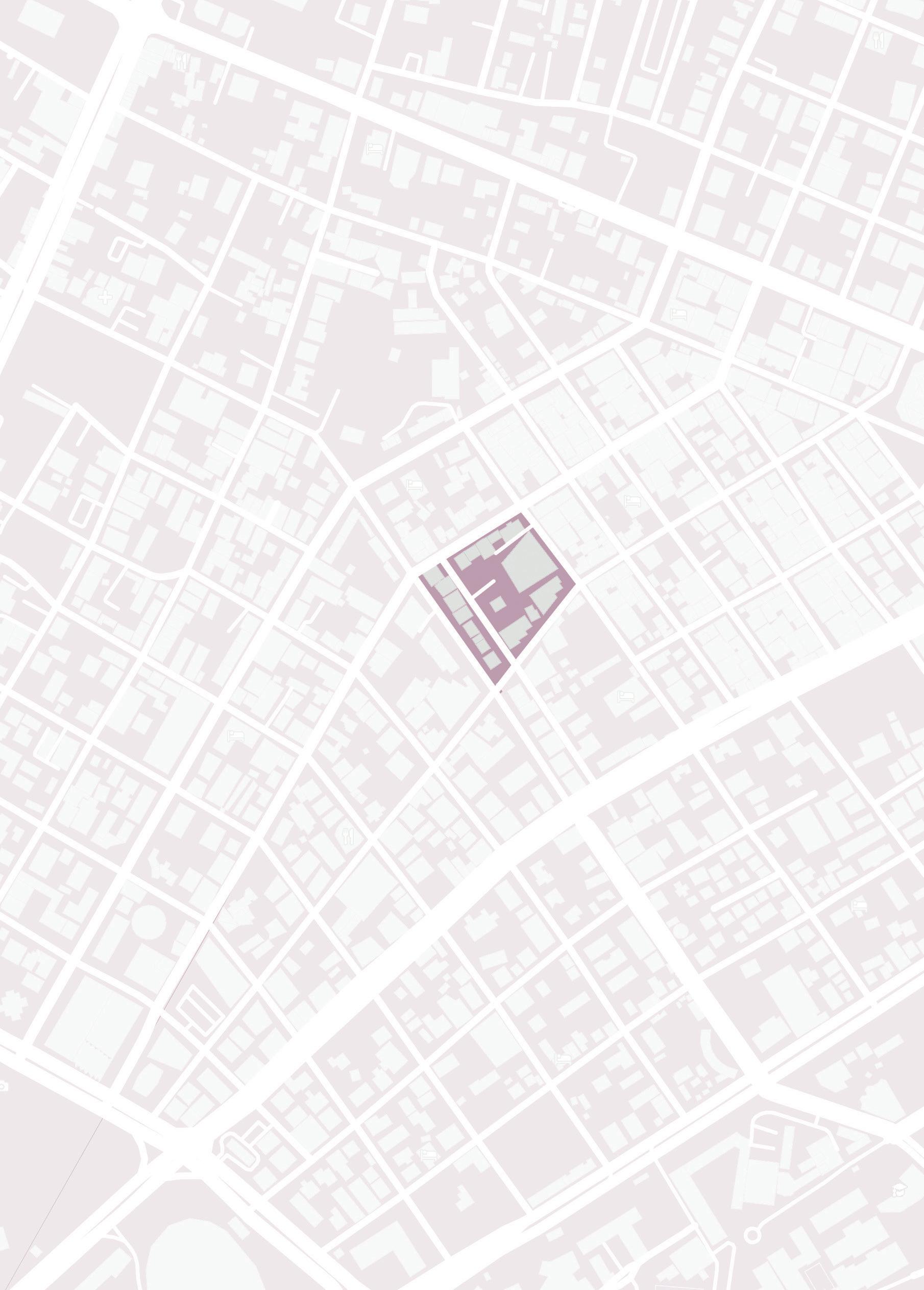

Lugar de intervención

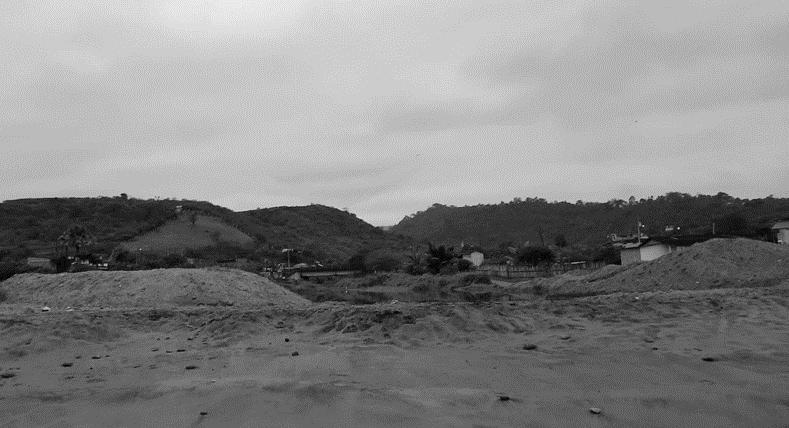

El Dorado es el barrio vecino de La Tola y La Vicentina, ubicado en la salida nororiental del Centro.
Con un poco de historia las estancias de Piedrahíta, Girón, Verde Cruz y El Bosque, entre otras, fueron las primeras áreas verdes de la capital norcentral a principios del siglo XX, que luego fueron subdivididas para albergar nuevas comunidades; entre ellos El dorado.
32
CELULAS SOCIALES
Lugar de internvención, el Dorado

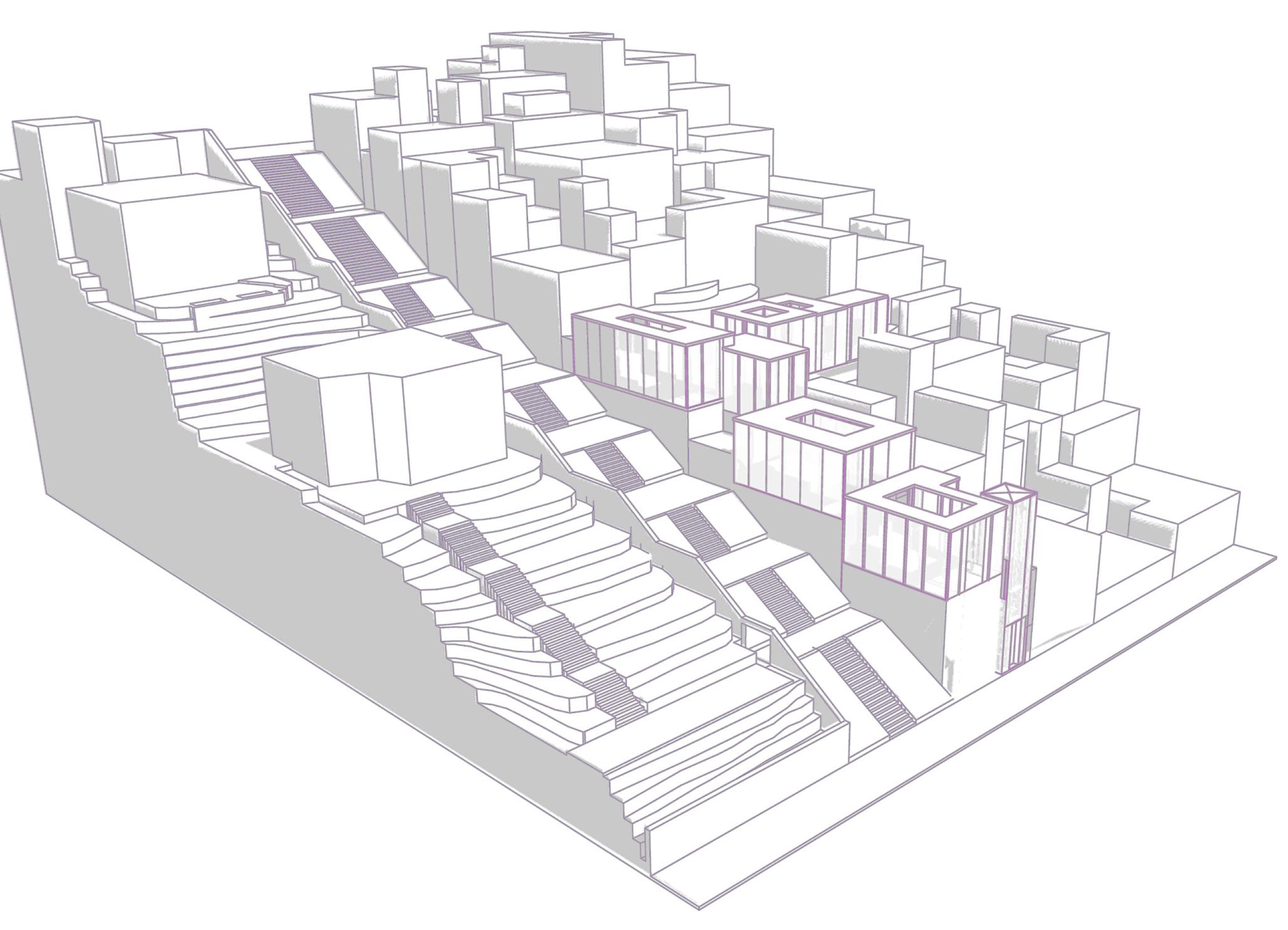

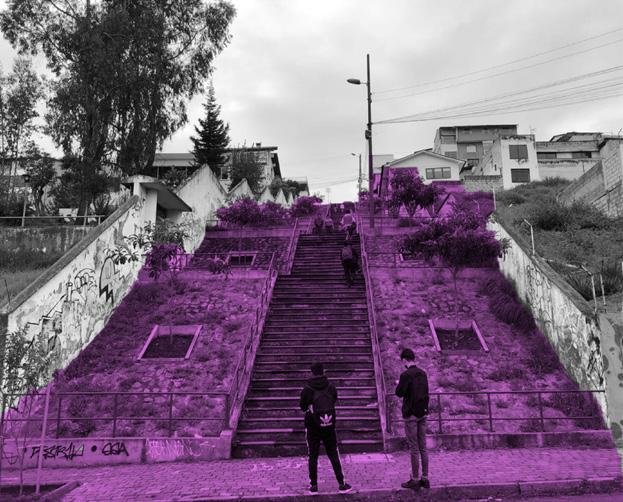

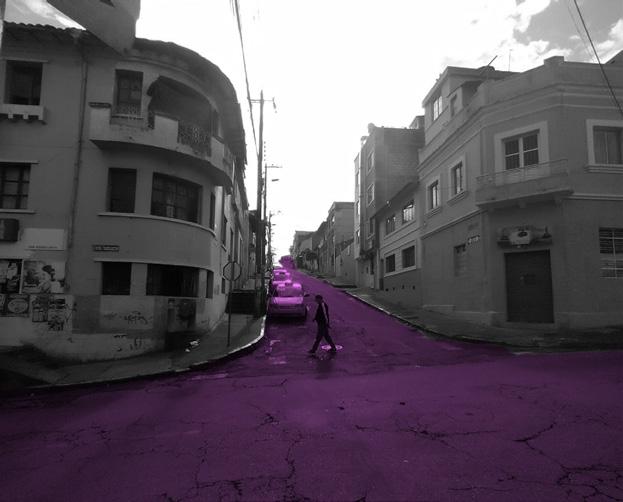

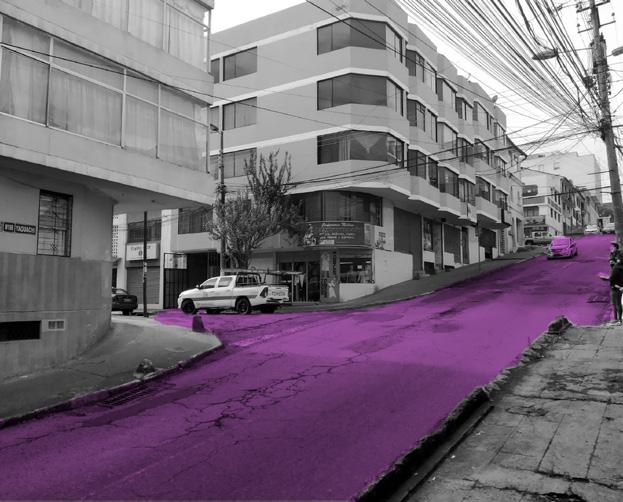

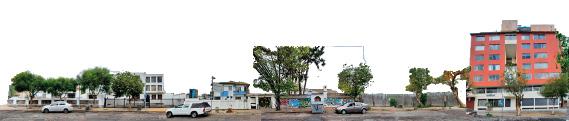

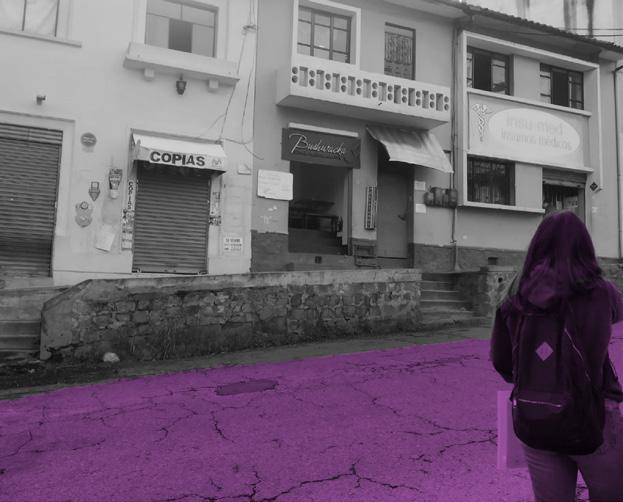

El lugar para realizar el proyecto tiene un problema las cuales son las escalinatas por lo que se propuso dividir en tres espacios. En mi caso lo estoy realizando en el medio por lo cual se utilizan las dos escalinatas las cuales resuelvo por medio de modulos de equipamiento las cuales se explican a continuación.
Estrategia

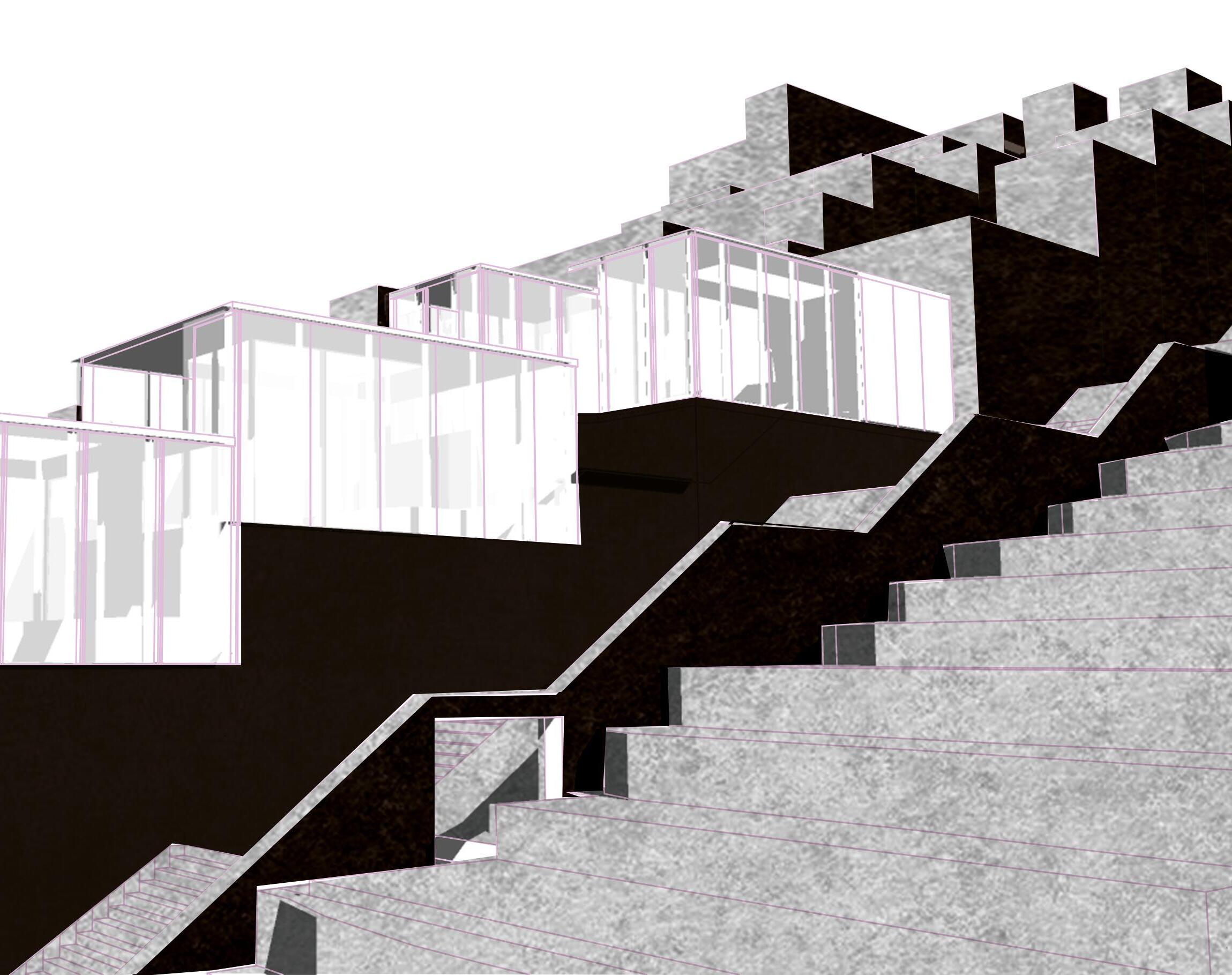

Los modulos son basados en la tipologia de vivienda encontrada y el terreno por lo cual se propuso espacios capaces de acoger a la gente como un sitio de descanso. Son pequeños huertos urbanos las cuales funcionan para el consumo y venta del producto.
mobiliario desplegable huerto Modulo
34
35
A G 3 5 F 7 H 8 9 10 11 C E D N 4.00 N 8.00 N + 8.00 N 8.00 8.00 N + 8.00 8.00 PLANTA ESC 1:100 36
PLANTA DE CUBIERTAS ESC 1:100 37
A G 1 2 3 4 6 5 F 7 H 8 9 10 11 C E D B N + 4.00 N + 8.00 N + 8.00 N + 8.00 N + 8.00 N + 8.00 N + 8.00 PLANTA ESC 1:100 1 5 10 38
CORTE A-A´ ESC 1:100 5 CORTE A-A´ ESC 1:100 39
