01 investigación Casa Emblemática
02 Manual técnico constructivo
03 Ensayos
04 Cortes Constructivos

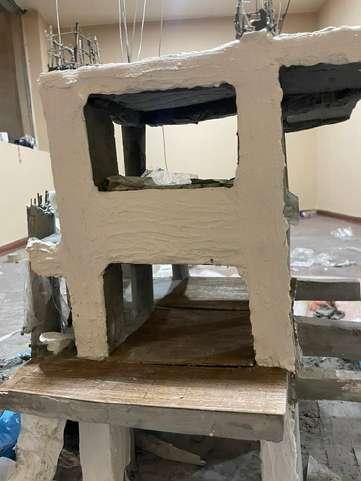

05 Proceso Maqueta
UBICACIÓN

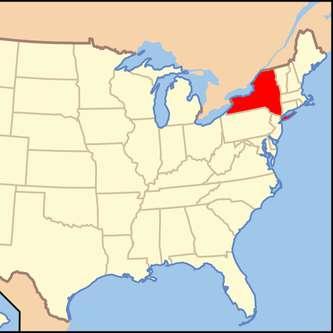

Estados Unidos
Ciudad de Nueva York
Ubicada en un terreno de perímetro libre en una zona poco densa de East Hampton próximo a la punta de Long Island, New York.
Arquitecto
Richard Meier (nacido en 1934) es un destacado arquitecto estadounidense conocido por su estilo modernista, caracterizado por el uso de formas geométricas puras, superficies blancas y una atención meticulosa a la luz natural.
Obras destacadas de Richard Meier:
Casa Douglas (1973) - Míchigan, residencia modernista icónica.
Casa Saltzman (1967) - Nueva York, integración con el entorno natural.
Getty Center (1997) - Los Ángeles, complejo cultural monumental.
MACBA (1995) - Barcelona, museo con luz y estética minimalista.
DESCRIPCIÓN DESCRIPCIÓN DESCRIPCIÓN

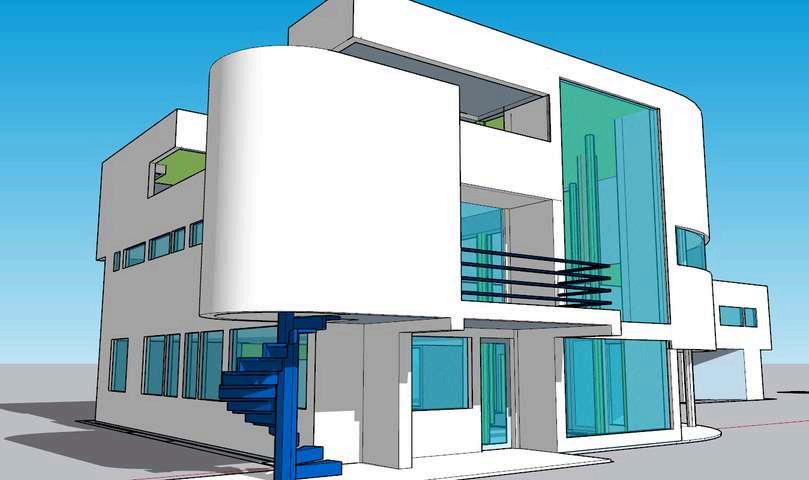

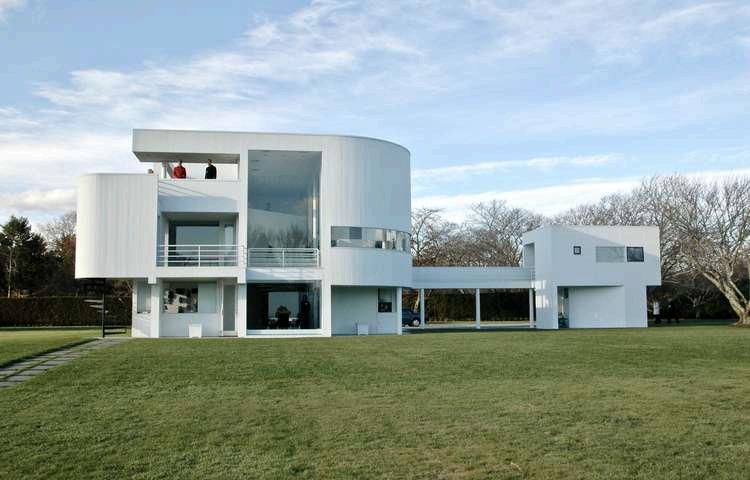

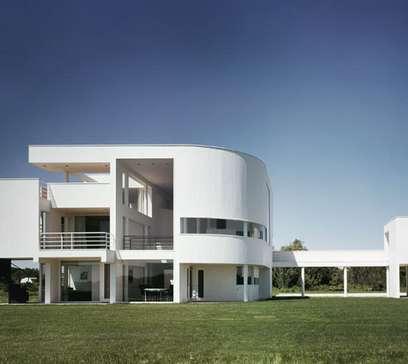

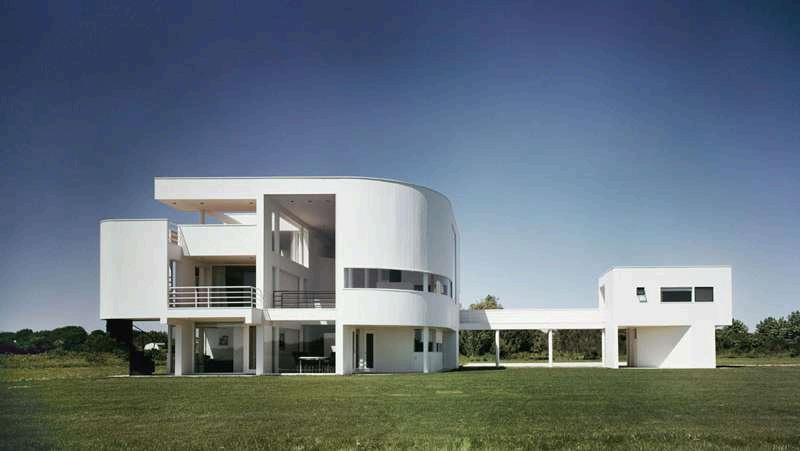

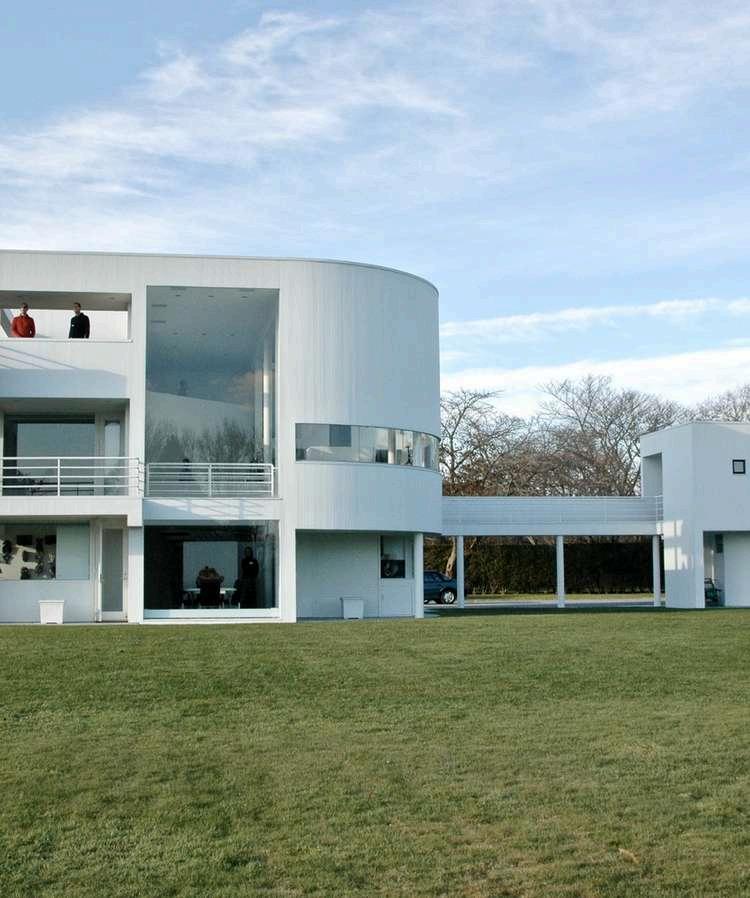

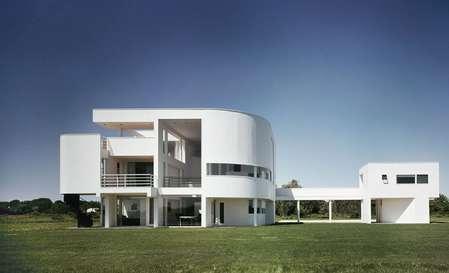

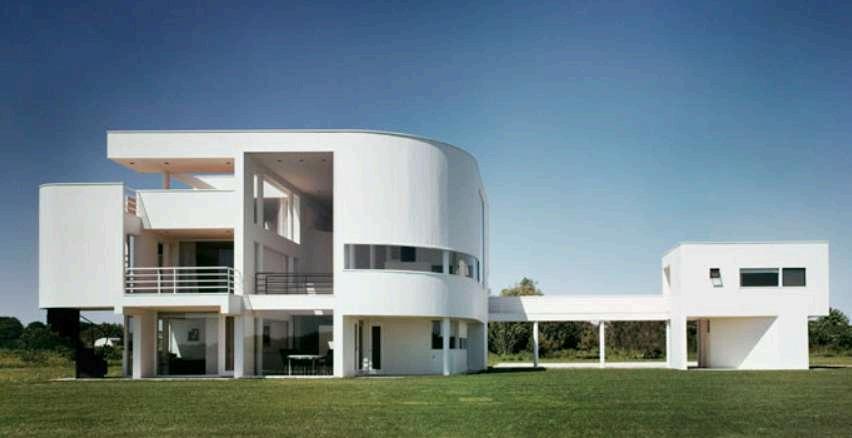

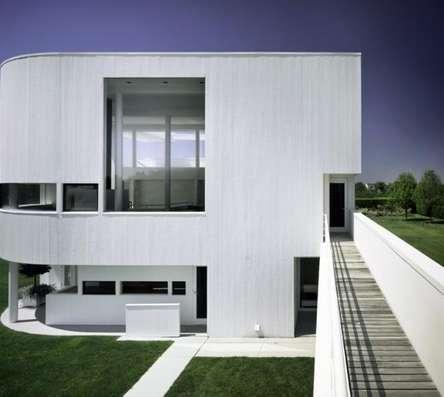

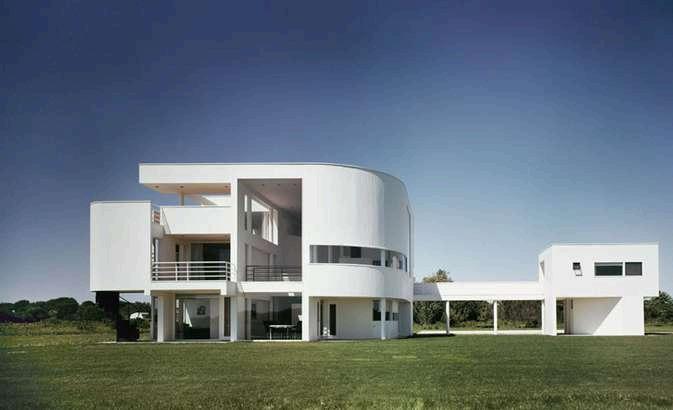

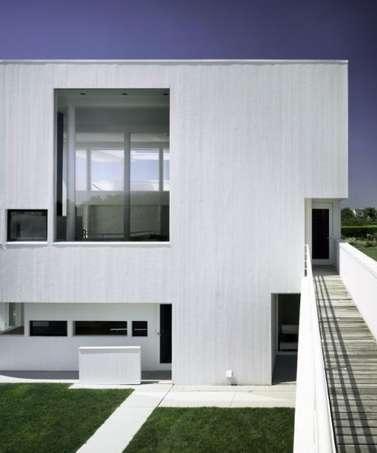

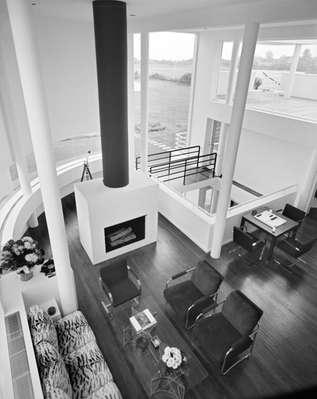

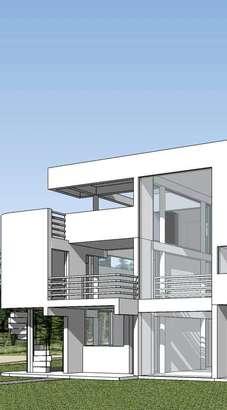

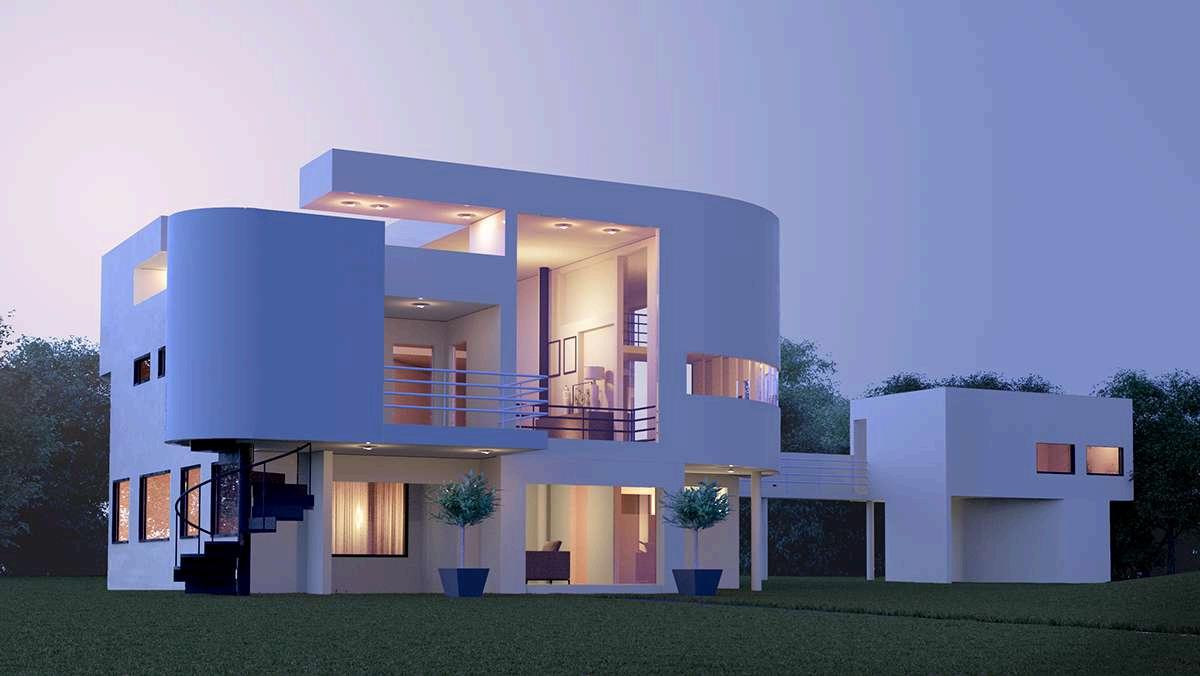

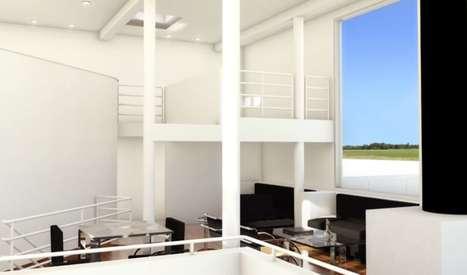

La Casa Saltzman, diseñada por Richard Meier en 1967, es una obra emblemática del modernismo, ubicada en un entorno boscoso de Nueva York. Su diseño destaca por la integración con el paisaje, el uso predominante de superficies blancas, ventanales amplios que maximizan la luz natural y una composición geométrica que combina funcionalidad y estética minimalista.
Es una estructura enmarcada para poder soportar la cargas que genera su forma volumetrica
Llega a ofrecer una distribucion asimetrica por la forma de sus estructuras de esta manera llega a dar una forma dinamica generando una mayor complejidad con esquinas redondeadas.
La edificacion esta realizada por hormigon armado que permite sustracciones del volumen manteniendo la estructura independiente del cerramiento

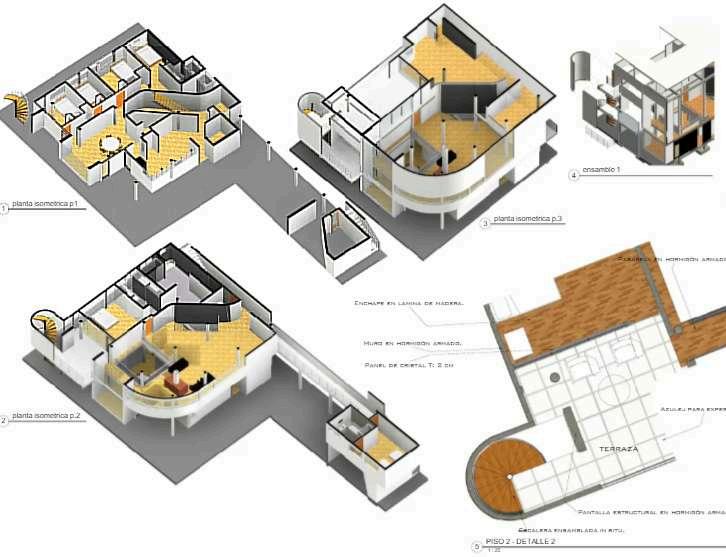

Enchape de lam na de madera
Muro de hormigon armado Panel de cristal
AZULEJ PARA EXTERIORES
Pantal a estructura en hormigon armado

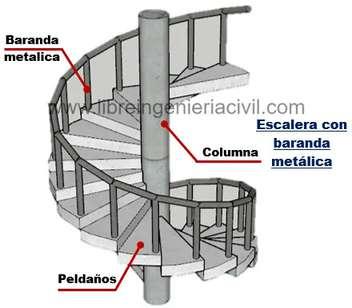

Escalera en caracol

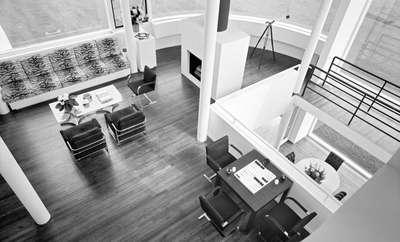

Forma: La casa tiene una forma elíptica única que rompe con las líneas tradicionales rectas. Esto crea una sensación fluida y orgánica.
Integración con el Paisaje: La casa está diseñada para maximizar las vistas del entorno, con grandes ventanales que conectan el interior con el exterior.
Espacios Abiertos: La distribución interna se basa en un diseño de planta abierta que promueve la interacción entre las áreas comunes.
Ventana de triple paño
Columna de doble altura

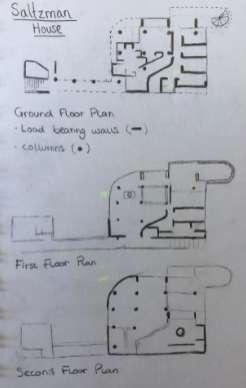

PLANIMETRÍA PLANIMETRÍA

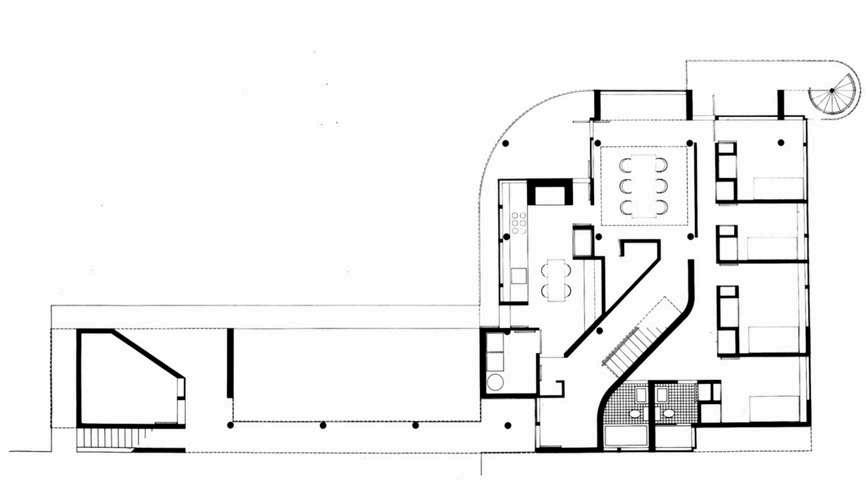

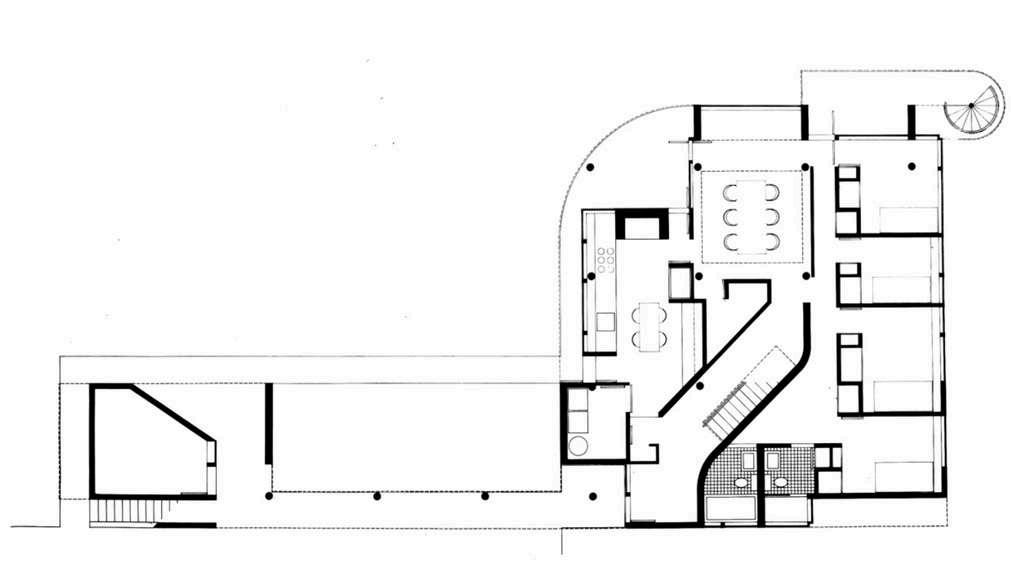

Planta nivel inferior
Características
EntradaPrincipal:Un espacio de doble altura que marca el acceso a la vivienda y establece una relación visual con los niveles superiores.
EspaciosdeServicio:Cocina, comedor, y a menudo, un estudio o biblioteca.
ConexiónconelExterior: Grandes ventanales y terrazas que integran el jardín al espacio interior.

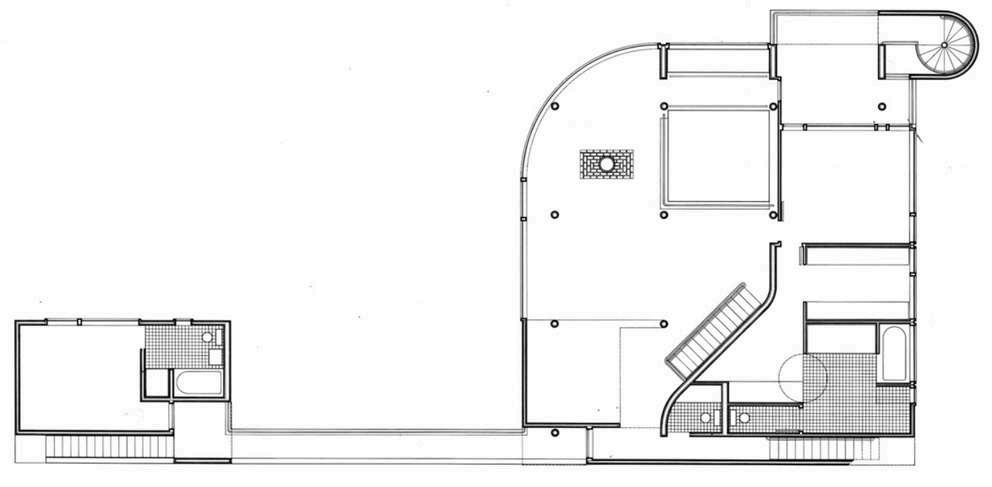

Planta nivel Medio
Características
Dormitorios: Habitaciones individuales o dobles, cada una con su propio baño y vestidor. Áreas de Estar: Espacios más pequeños y acogedores, diseñados para la relajación y la lectura.
Vistas Panorámicas: Grandes ventanales que ofrecen vistas hacia el jardín y el entorno.

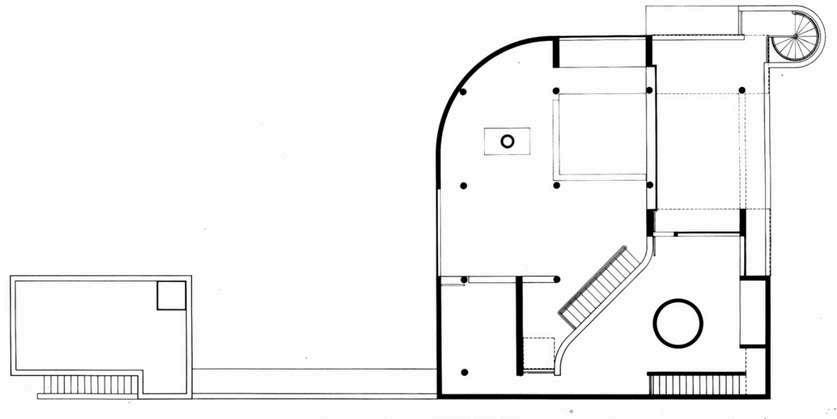

Planta nivel Superior
Características
Elnivelsuperior,en gran parte consumido por una terraza, mira hacia abajo sobre el estar a continuación. Una escalera de caracol externa proporciona un cuarto método de circulación, que da servicio a los tres niveles.
PLANIMETRÍA PLANIMETRÍA

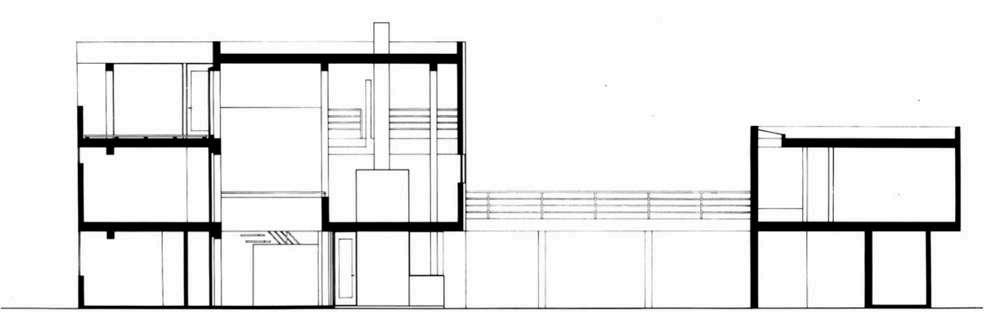

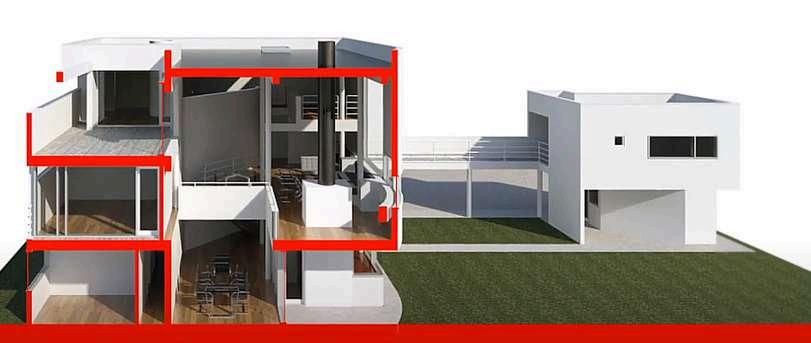

SECCIÓN A-A

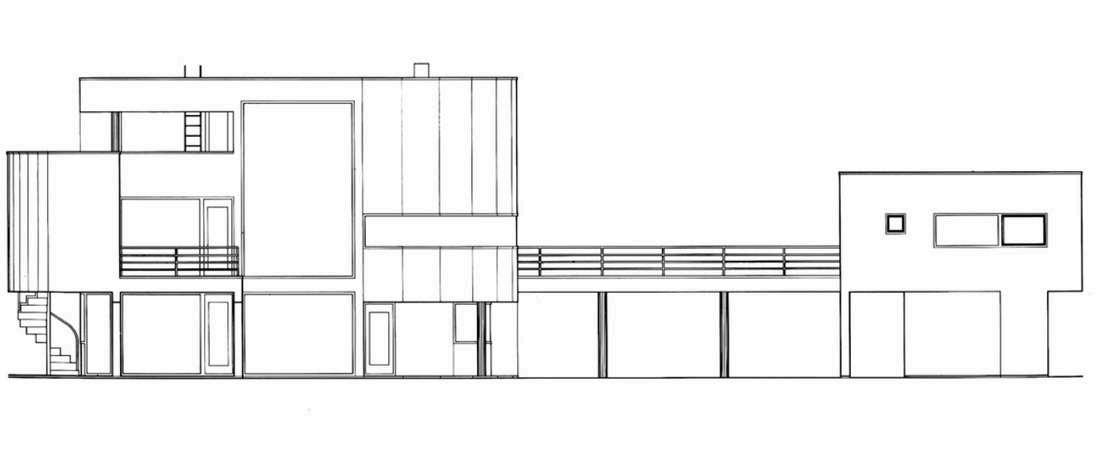

E l e v a c i ó n N o r t e

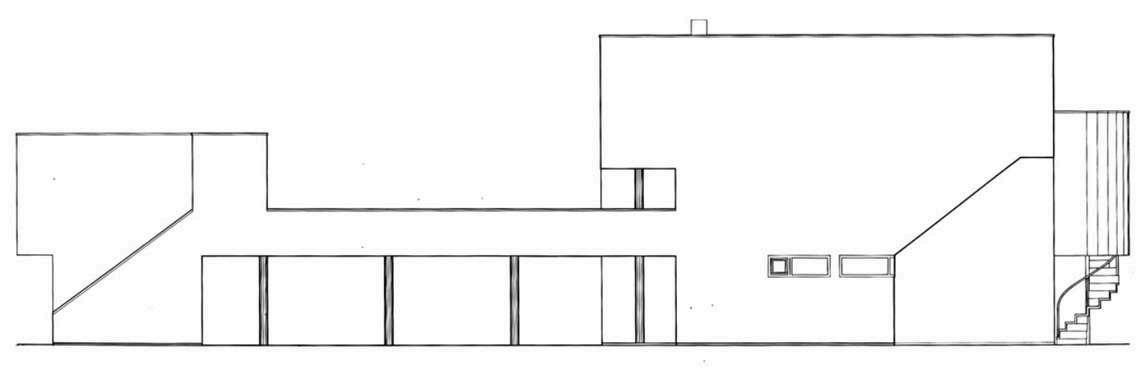

E l e v a c i ó n S u r

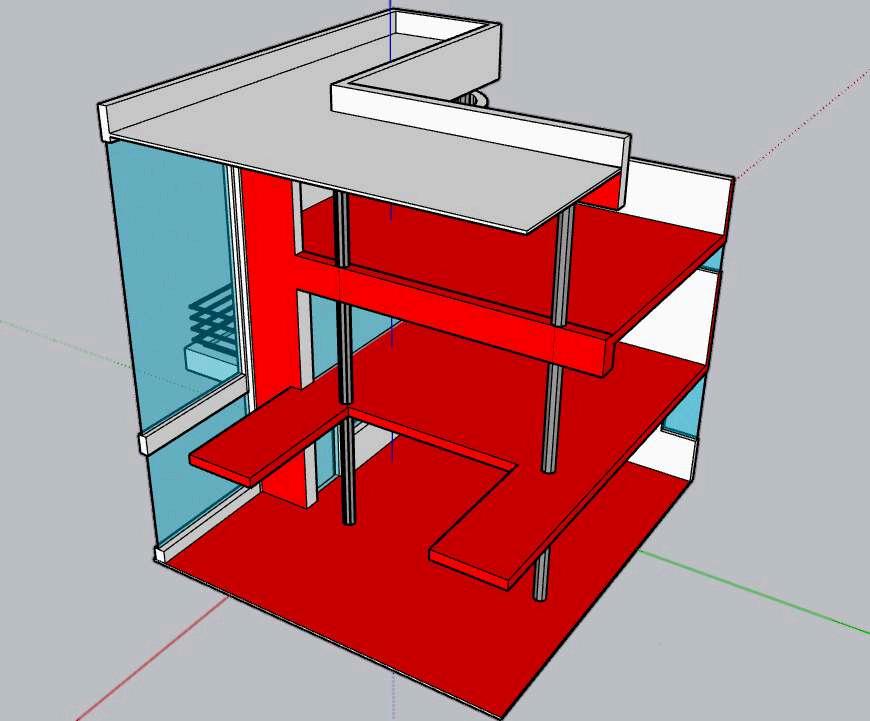

SECTOR A REALIZAR SECTOR A REALIZAR
PLANTAPRIMERPISO
ESC:1/100
PLANTASEGUNDOPISO
ESC:1/100
Nuestro sector elegido de la Casa Saltzman es el ingreso principal, y hemos delimitado un área de 9 x 9 metros para enfocarnos en su diseño y análisis. Este espacio fue seleccionado por su relevancia como punto de transición entre el exterior y el interior, así como por su potencial para destacar elementos arquitectónicos clave.
CONCLUSIONES CONCLUSIONES
1.
La Casa Saltzman se integra de manera armónica con su entorno natural, destacando el uso de ventanales amplios y fachadas acristaladas que permiten una conexión fluida entre el interior y el paisaje boscoso.
2.
Richard Meier diseña los espacios para maximizar la luz natural, empleando superficies blancas y aberturas estratégicamente colocadas, lo que genera un ambiente luminoso y realza las formas arquitectónicas.
3.
Con un lenguaje arquitectónico basado en formas geométricas simples, funcionalidad y pureza de diseño, la Casa Saltzman refleja los ideales modernistas de claridad y racionalidad.
PROCESO CONSTRUCTIVO

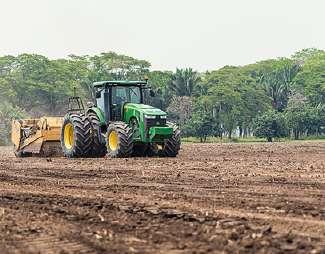

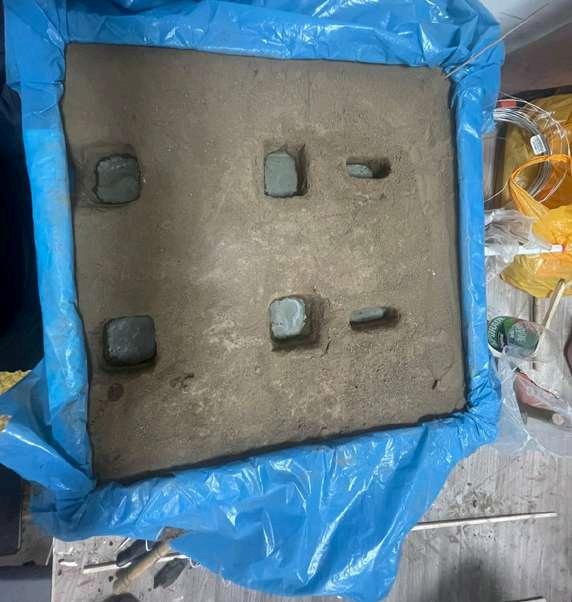

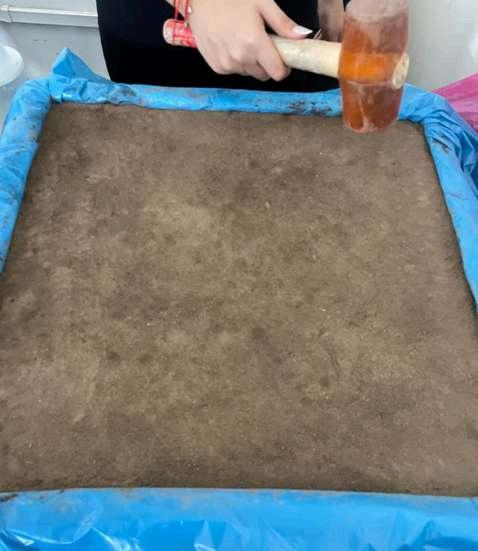

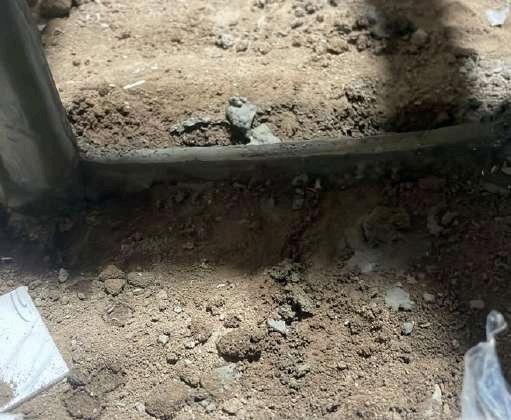

COMPACTACIÓN DE TIERRA
Preparación del Terreno y Cimentación:

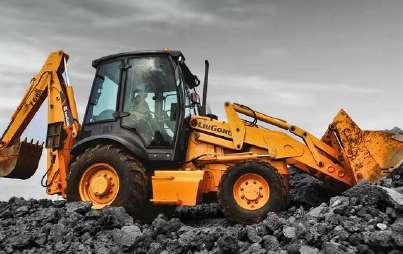

Limpieza del terreno: Es imprescindible limpiar el terreno de cualquier obstáculo, comoárboles,arbustos,rocas,raíces,maleza o escombros. Esto facilitará el acceso a la zonayevitarádañosalamaquinariaoalas personasquetrabajenenellugar.

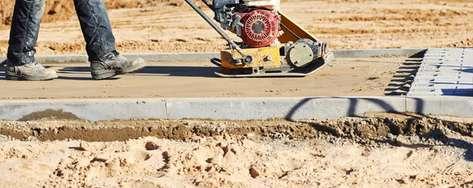

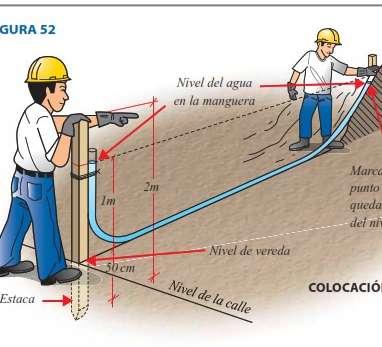

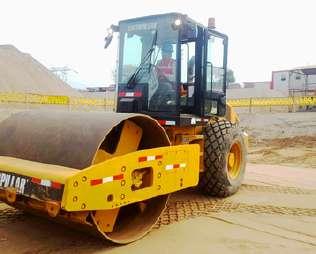

se nivela el terreno para asegurar una base estable e uniforme, La Motoniveladora o grader es usada cuando se requiere de una nivelación delterreno
2.severificaqueelsueloesténiveladoy compactado conunamaquinariaderodillode unsolotamboryconunNiveldeburbujao reglaniveladora:Paracomprobaciones rápidas.

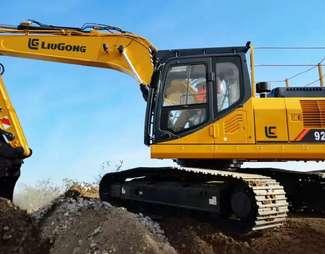

3. Se excava para la cimentación, cuya profundidad según el tipo de suelo y las cargas que soportará la estructura se utiliza Retroexcavadoraoexcavadora
Se mezclan cemento, arena y grava en las proporciones adecuadas para obtener un concretosimpledebuenacalidad.
Amasado: Se agrega agua y se amasa la mezcla hasta obtener una consistencia homogéneaytrabajable.
Colocacióndelsolado:
Espesor: Se vierte el concreto simple sobre el fondo de la excavación, asegurándose de alcanzarelespesordeseado(5-10cm).
C o n s e j o s A d i c i o n a l e s
A la hora de nivelar un terreno, es fundamental planificar cuidadosamente cada etapa para evitar problemas futuros. Antes de comenzar, realiza un análisis detallado del terreno para identificar su tipo (arcilloso,arenosoorocoso)ylascondicionesdedesnivel.Estotepermitiráelegirlastécnicasymaterialesadecuados.

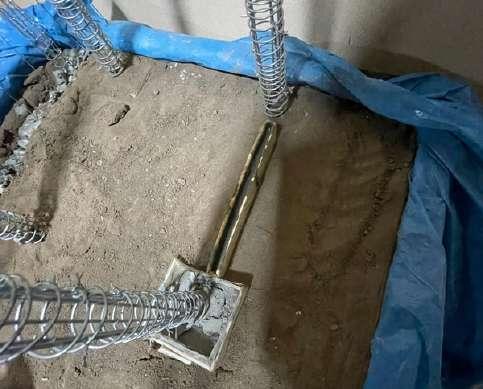

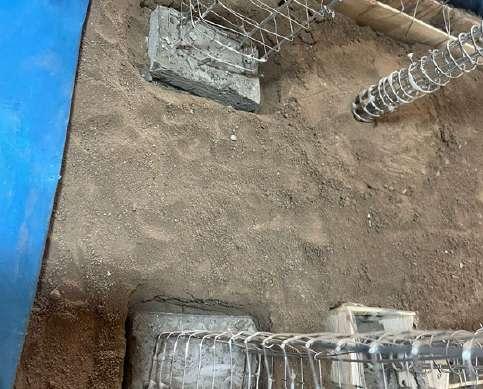

ZAPATAS :
COLOCACIÓN DEL SOLADO

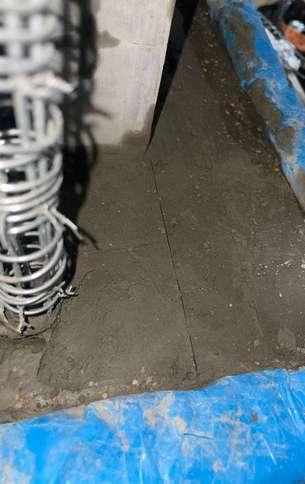

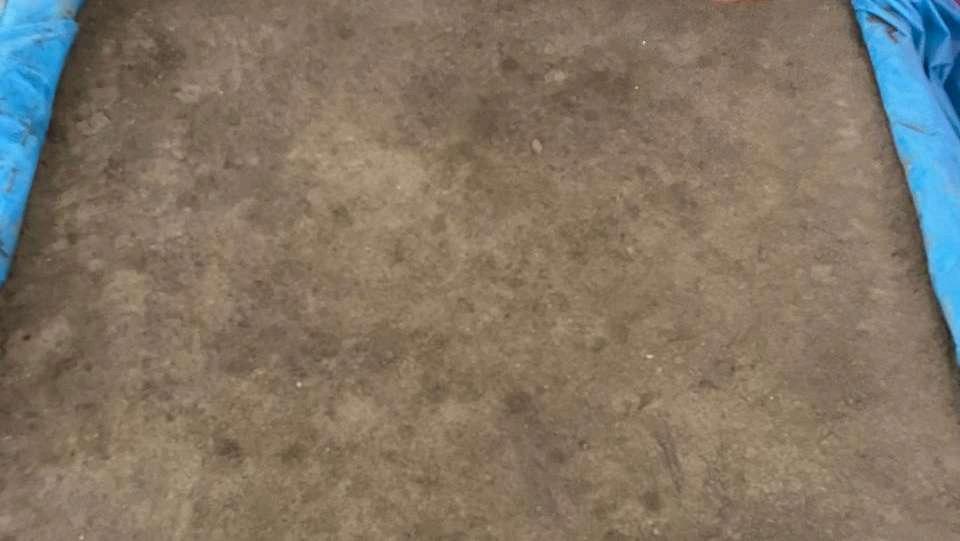

Despues de nivelar el fondo, se procede a vertir una mezcla de cemento y arena este solado tiene un espesor de 10 cm y tiene una función de aislar el terreno natural de la zapata; además, proporciona una superficie uniforme y nivelada.

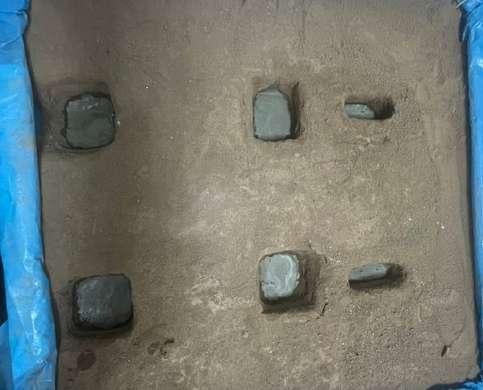

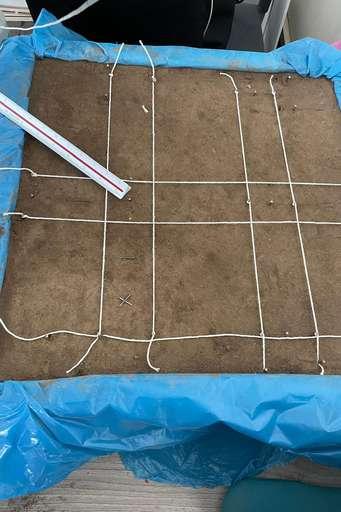

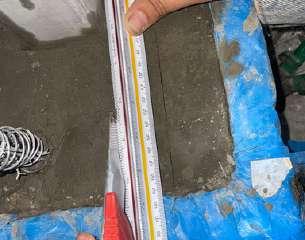

Una vez seco el solado, se procede a trazar la columna,adaptando su ubicacion segun corresponda, ya sea central, en esquina o medianera. Para lograr este trazo, se emplea un cordel que permite delinear con precisión los ejes y cualquier otra línea requerida para la correcta disposición de la estructura.

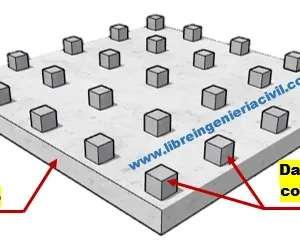

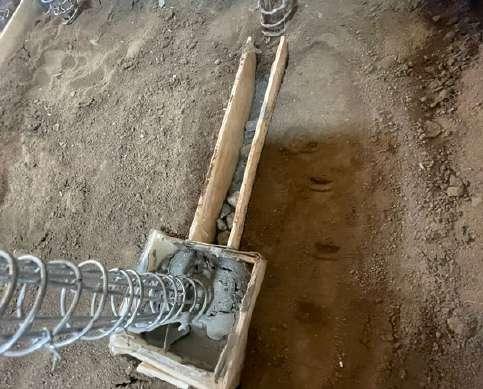

dados de concreto

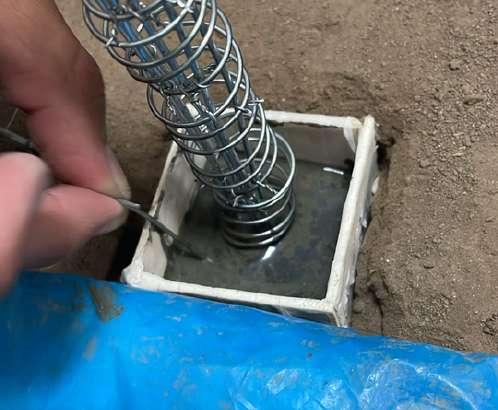

Se colocan dados de concreto con el propósito de aislar el acero de refuerzo de la zapata del solado, Cada dado tiene una altura de 7.5 cm, esta altura es la recomendable para área sin presencia de humedad.

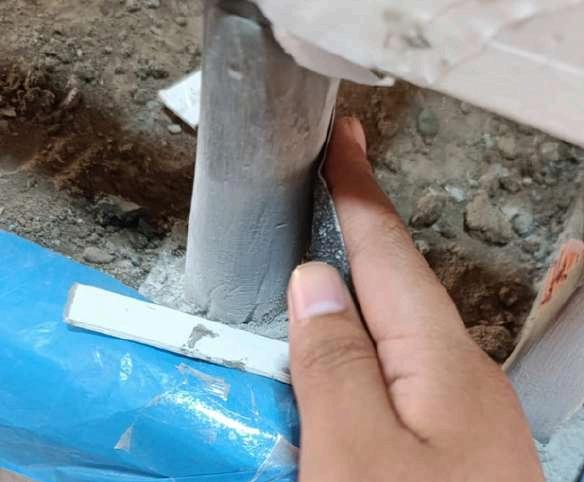

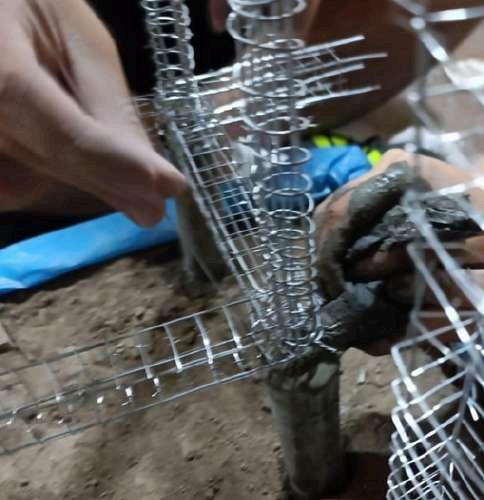

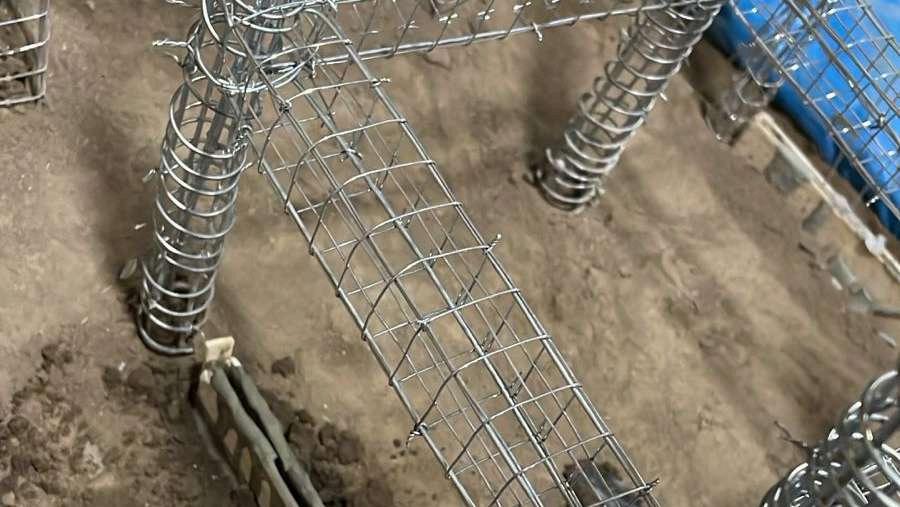

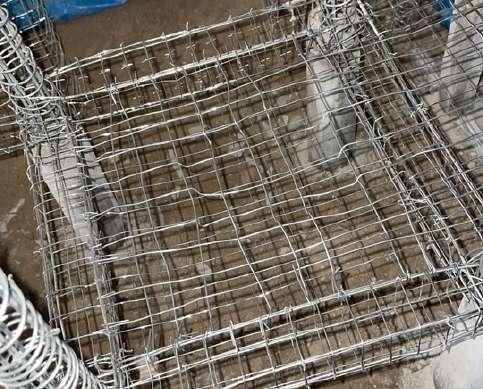

El armado de la zapata se realiza en ambas direcciones mediante el uso de barras corrugadas de 1/2" , espaciadas cada 20 o 25 cm, según lo establecido en el diseño estructural. Estas barras deben contar conun recubrimiento de 7.5 mc en ambas caras laterales, al igual que con la base.

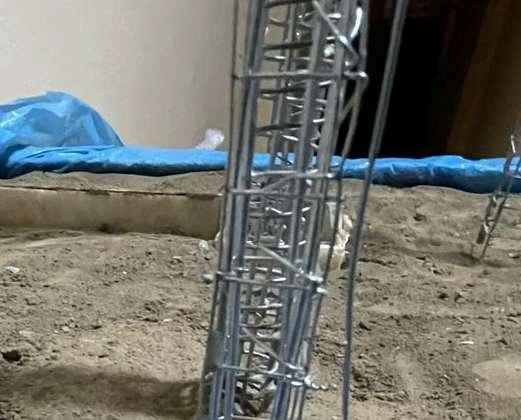

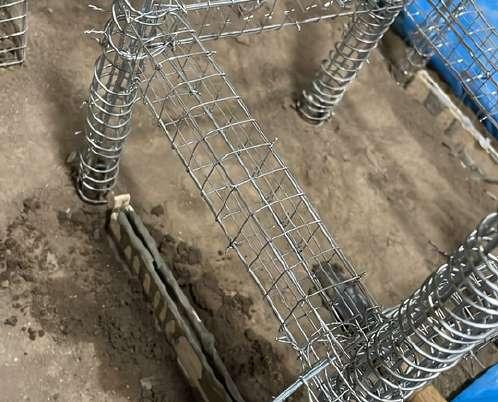

Una vez colocada la parrilla de la zapta, se posiciona el acero de refuerzo de la columna, asegurándo que esté firmemente fijado, estas barras se deben extender hasta alcanzar la altura media del primer o segundo piso para facilitar un empalme seguro y adecuado.
VERTIDO DEL CONCRETO
Después de fijar el armado de zapata y columna, se procede a verter el concreto, utilizando un vibrador para eliminar burbujas de aire y lograr una consolidación efectiva. En el caso de utilizar encofrado en la zapata, este se puede reitrar al día siguiente del vaciado.

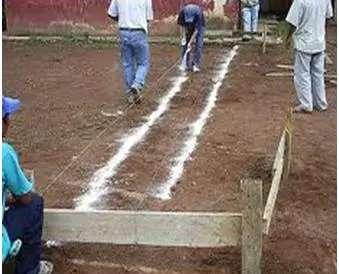

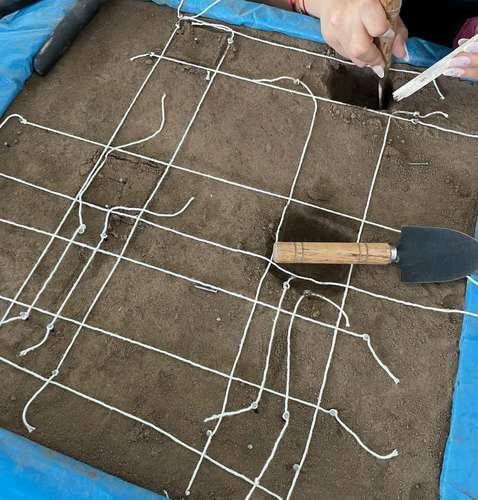

TRAZO Y REPLANTEO
ACERO DE REFUERZO (PARRILLA)
ACERO DE COLUMNA
PROCESO CONSTRUCTIVO

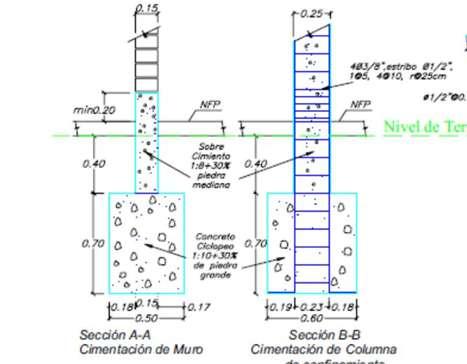

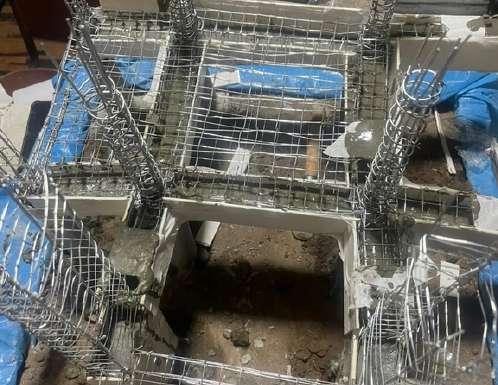

CIMIENTO Y SOBRECIMIENTO
Cimiento y Sobrecimiento
Cimiento
1 2 3 4 5 6
Preparación del Terreno , Se elimina la vegetación y cualquier elemento que pueda interferir en la construcción.
Excavación: Se excava el terreno hasta la profundidad indicada en el proyecto, generalmente por debajo del nivel de congelamiento del suelo.
Nivelación: Se nivela el fondo de la excavación para asegurar una base uniforme.
Armado del Acero y encofrado, Diseño de la armadura: Se arma una red de barras de acero de acuerdo con el diseño estructural.
Atado: Las barras se atan entre sí mediante alambre de amarre para formar una estructura resistente.
Colado del Concreto, Mezcla del concreto:
Se mezcla el cemento, agua, arena y grava en las proporciones adecuadas.
Vaciado: Se vierte el concreto en el encofrado, asegurándose de que llene completamente todos los espacios y elimine las burbujas de aire.
Vibrado: Se utiliza un vibrador para compactar el concreto y eliminar las burbujas de aire

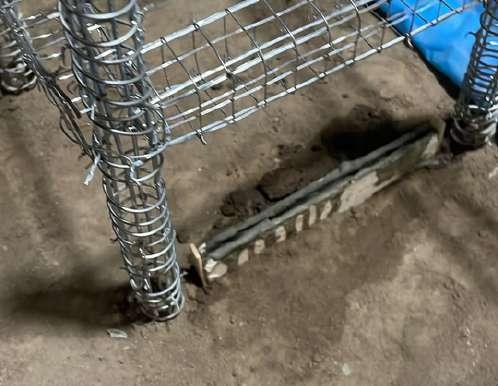

SobreCimiento
Encofrado: Se coloca el encofrado para dar forma al sobrecimiento
Se coloca piedras de 5 pulgadas ,
Se vierte el concreto y se vibra
SOBRECIMIENTO
Curado: Se cura el concreto del sobrecimiento y se desencofra.

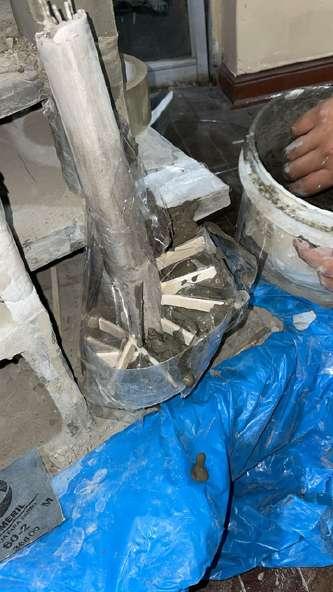

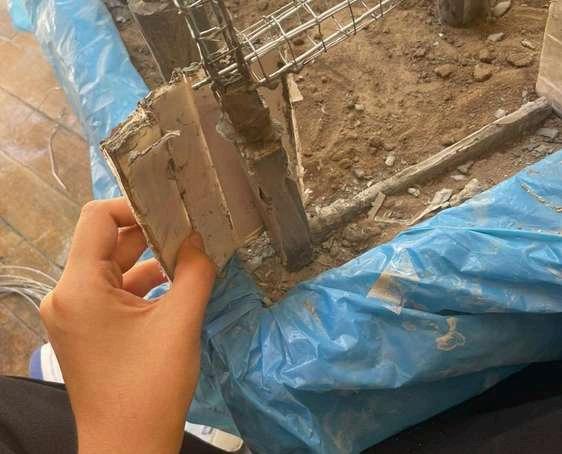

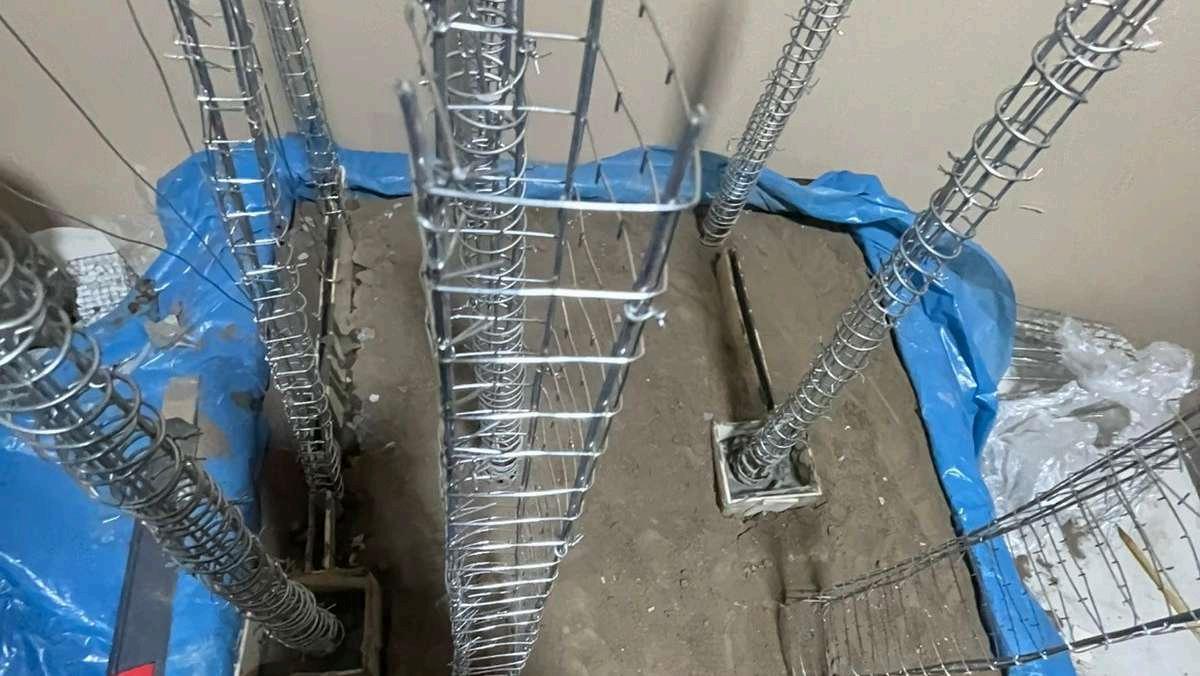

COLUMNAS PROCESO CONSTRUCTIVO
COLUMNAS

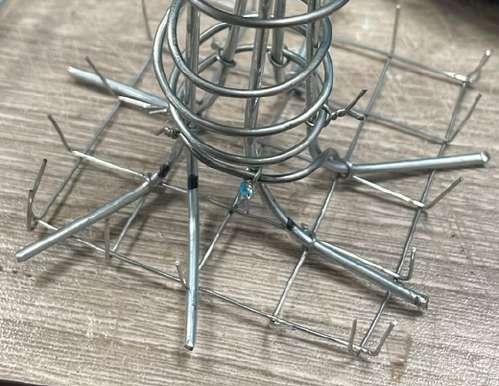

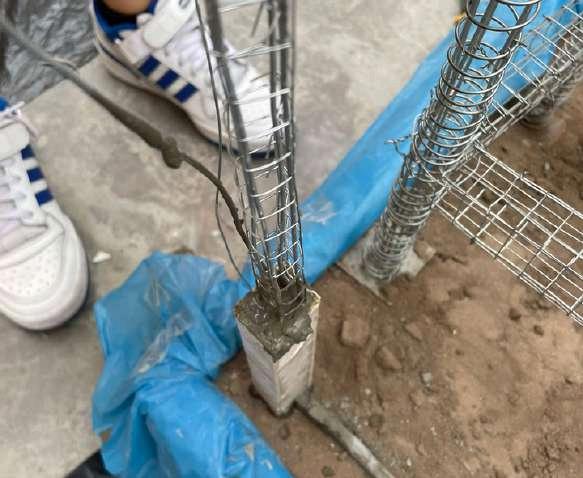

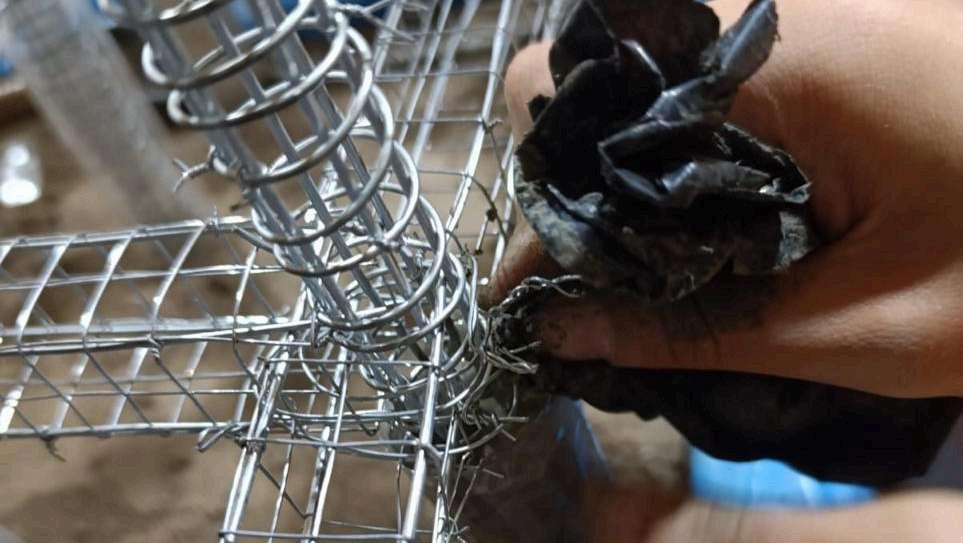

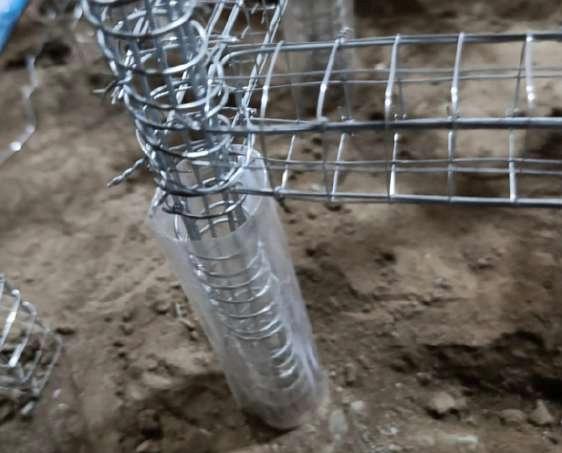

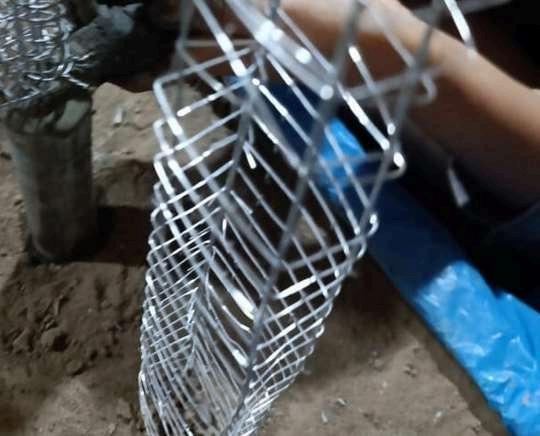

COLOCACIÓN DE LA ARMADURA DE ACERO (REFUERZO)
Varillas de acero: Coloca las varillas de acero dentro del molde circular deben estar distribuidas uniformemente.
ENCOFRADO Y VACIADO

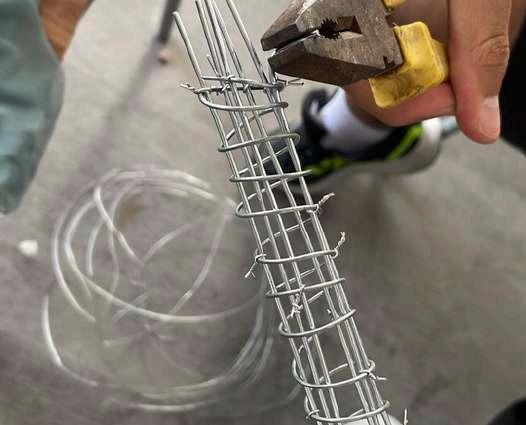

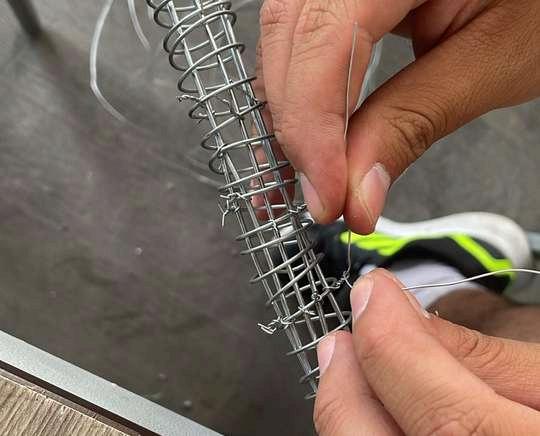

luego Coloca las varillas verticales a lo largo de la columna, y añade estribos (varillas horizontales) que las rodeen y las fijen en su lugar. Los estribos se deben ubicar a una distancia adecuada entre sí.

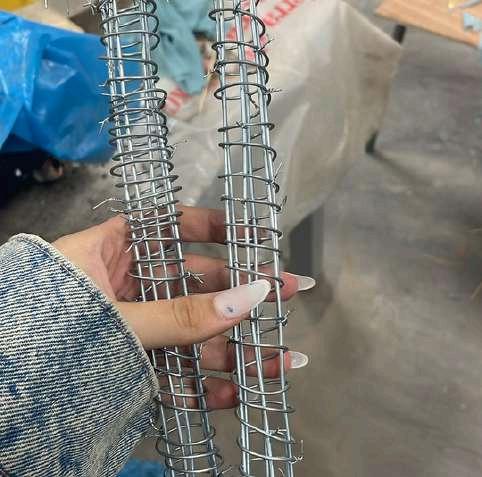

ESTRIBOS
Teniendo en cuenta que los estribos espaciados a 25 cm como máximo y deben tener un espaciamiento de 10 cm como máximo en aquellas zonas cercanas a los encuentros con vigas, techos o cimentación
Encoframos y Vertimos el concreto en el molde de forma uniforme. Asegúrate de que el concreto se distribuya bien y cubra completamente la armadura de acero.
Utiliza una varilla de vibrado para eliminar las burbujas de aire y asegurar que el concreto se compacte bien. Este proceso es vital para garantizar que la columna tenga la resistencia necesaria.
ALISADO Y NIVELACIÓN
Después de verter el concreto y desencofrar , utiliza una paleta o regla para nivelar la parte superior de la columna y obtener un acabado uniforme y liso.
PLACAS PROCESO CONSTRUCTIVO
PLACAS

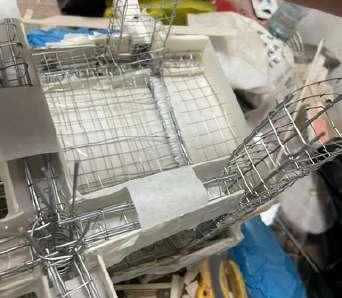

ARMADO DE REFUERZOS
Colocación: Colocar las barras de refuerzo según el diseño estructural, asegurando las uniones con alambre de amarre.
Separadores: Utilizar separadores para mantener la cobertura de concreto sobre el refuerzo.
UBICACIÓN DE FORMALETAS LATERALES
RETIRO DE FORMALETAS
La ubicación de las formaletas laterales debe ser precisa. Generalmente se colocan en los bordes exteriores de la placa y se fijan de manera segura para evitar movimientos durante el vaciado del concreto.
VERTIDO DEL CONCRETO
Vertido inicial: Comienza a verter el concreto en el molde de manera uniforme. No lo viertas todo de golpe; en su lugar, ve agregando el concreto en capas de unos 5-10 cm de altura.
Compactación: con vibrador para compactar el concreto y eliminar las burbujas de aire. La vibración ayudará a que el concreto se distribuya de manera uniforme y rodee el refuerzo de acero.
Antes de retirar las formaletas, se pueden realizar pruebas no destructivas para evaluar la resistencia del concreto, como el ensayo de rebote de Schmidt.
La hidratación continua del cemento es esencial para evitar fisuras y grietas, lo que asegura que las placas sean lo suficientemente fuertes para su uso. El curado debe durar al menos 7 días, idealmente debe mantenerse hasta los 28 días para que el concreto alcance su resistencia máxima.
ALISADO Y NIVELACIÓN
CURADO ADICIONAL
Llana de aluminio o regla vibratoria: Una vez que el concreto haya fraguado un poco más y se haya comenzado a estabilizar, puedes usar una llana de aluminio o una regla vibratoria para un alisado más fino. Llana de aluminio: Esta herramienta es ligera y permite un acabado más suave.
COLUMNETAS PROCESO CONSTRUCTIVO
COLUMNETAS
COLOCACIÓN DE LA ARMADURA DE ACERO (REFUERZO)
Coloque las barras de acero de refuerzo según las especificaciones del diseño estructural, asegurando que estén correctamente ancladas y distribuidas. Asegúrese de que el acero esté bien posicionado, con un recubrimiento adecuado.
ESTRIBOS
luego Coloca las varillas verticales a lo largo de la columneta, y añade estribos (varillas horizontales) que las rodeen y las fijen en su lugar. Los estribos se deben ubicar a una distancia adecuada entre sí.
ENCOFRADO Y VACIADO
Instale el encofrado de madera o metálico de acuerdo con las dimensiones del diseño. Verifique que el encofrado esté firme y que permita una forma correcta de la columna, garantizando el espacio adecuado para el recubrimiento del acero.
DESENCOFRADO
Vierte el concreto siguiendo las especificaciones de resistencia, como f'c=210 kg/cm². Es importante usar vibradores para evitar burbujas de aire y asegurar una correcta compactación y consolidación del concreto.
El desencofrado del encofrado se realiza después de 14 días, o cuando el concreto haya alcanzado entre el 85% y 90% de su resistencia de diseño. Verifique que la columna esté firme y sin deformaciones antes de retirarla.
COLUMNETA

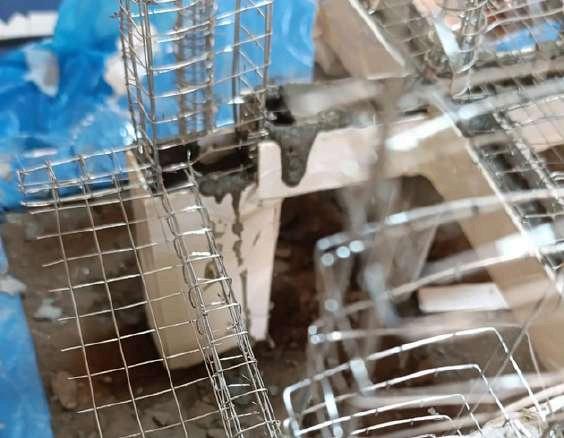

VIGAS PROCESO CONSTRUCTIVO

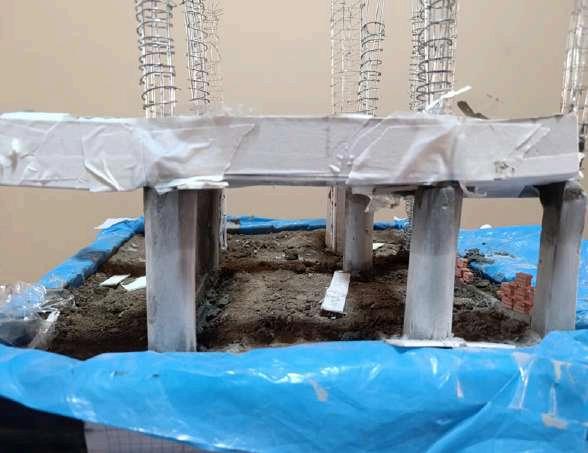

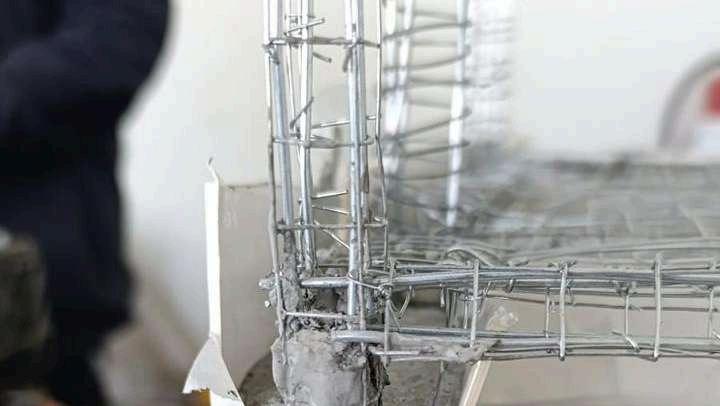

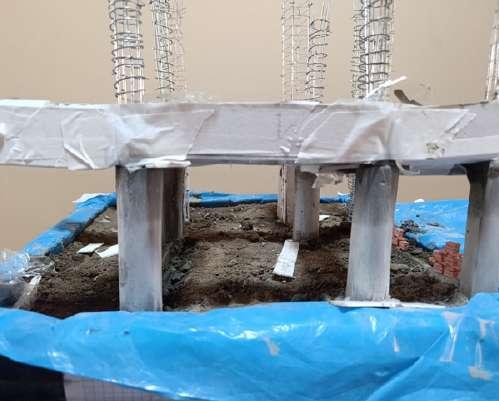

VIGAS
PRIMER PASO: REFUERZO
Las vigas se apoyan en columnas de concreto, con las barras de refuerzo dentro del núcleo confinado para una transición eficiente de esfuerzos. Se usan barras de 1/2" o más y estribos de 3/8", con distribución variable según cargas, determinada por cálculos estructurales.
ESTRIBOS
Los estribos con ganchos cerrados se colocan de forma alternada a lo largo de la viga, con espaciamiento reducido cerca de los apoyos debido a los mayores esfuerzos cortantes. A medida que se alejan de los apoyos, el espaciado aumenta. El cálculo estructural define el tipo.
Es crucial anclar todas las barras de la viga en los extremos de los apoyos (vigacolumna u otros elementos verticales) usando ganchos a 90° o conectores mecánicos, asegurando una unión segura y resistente.
ENCOFRADO DE VIGA
Después de verificar el acero, el espaciado de los estribos y el recubrimiento, se cierra las caras laterales de la viga. La elección del encofrado (madera, metálico u otro material) depende del acabado deseado. Encofrado de madera recomienda pies derechos de 3"x2" o 4"x2" y tablones
Para vigas de vivienda, se utiliza una resistencia f'c=210 kg/cm². Es crucial vibrar la mezcla para eliminar burbujas de aire y asegurar un concreto sin segregaciones ni vacíos. El desencofrado de las caras laterales se realiza al día siguiente para inspeccionar la viga.
VACIADO DE CONCRETO
DESENCOFRADO Y CURADO
El desencofrado del fondo y puntales se realiza después de 14 días o según indicaciones de la supervisión, cuando el concreto alcanza entre el 85% y 90% de su resistencia de diseño. El curado debe durar al menos 7 días para prevenir fisuras y asegurar la resistencia, usando agua o curador químico.
LOSA ARMADA PROCESO CONSTRUCTIVO

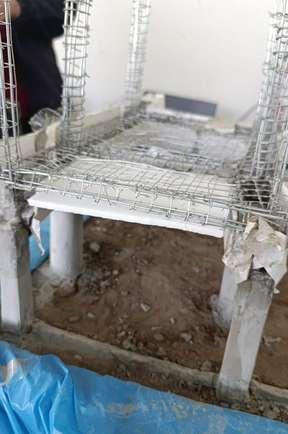

LOSA ARMADA

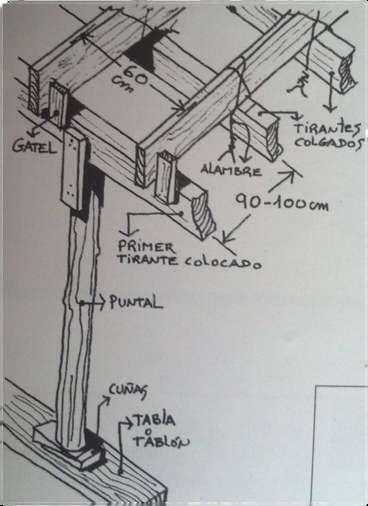

PRIMER PASO: CIMBRADO

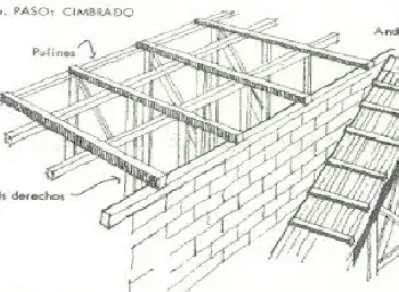

La cimbra debe construirse para que contenga el concreto mientras se seca y adquiera la forma de la losa.
Coloca las tablas o paneles alrededor de la zona donde se construirá la losa. Estas deben estar alineadas correctamente y deben tener la altura adecuada para la losa que estás construyendo.
SEGUNDO PASO: ARMADO

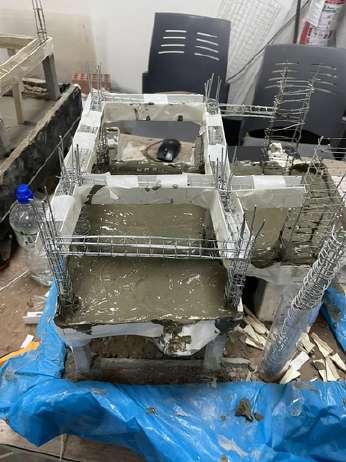

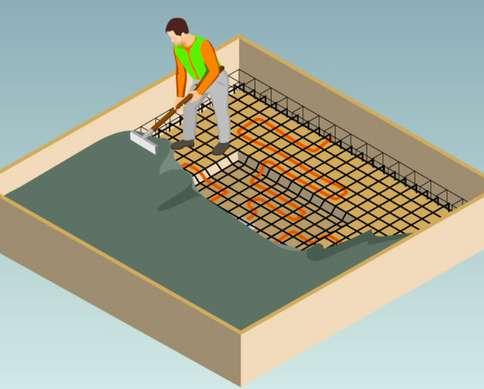

CUARTO PASO: COLADO
las trabes se colocan en los cuatro lados del perímetro de la losa, empleando varilla y alambre recocido.
La separación del envarillado no debe ser superior a los 30 centímetros. las viguetas van en ambos sentido en el X y Y

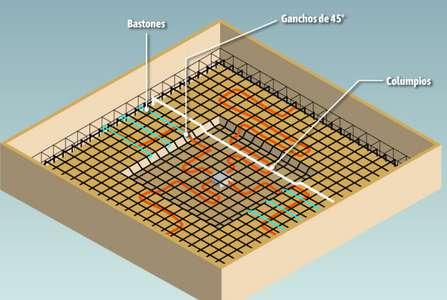

TERCER PASO : BASTONES

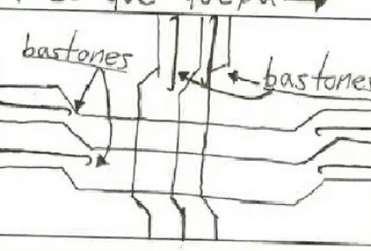

Se colocan bastones en ambos sentidos
El concreto se vierte buscando el mismo espesor en toda la estructura. En este punto, es importante usar el vibrador para eliminar las burbujas de aire o vacíos dentro de la mezcla .

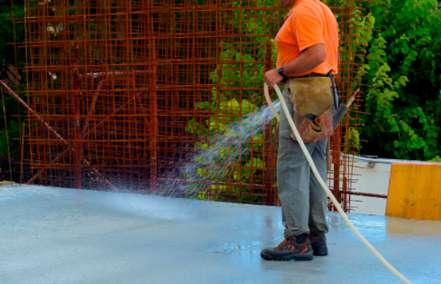

Una vez seca,se riegala losa con agua por lo menos tres veces al día durante una semana, así evitarás la formación de grietas.
Contempla que el fraguado completo de la losa se lleva a cabo en 21 días, aproximadamente
QUINTO PASO : RETIRO DE LA CIMBRA
iniciado el fraguado del concreto, se puede comenzar a retirar los encofrados laterales y posteriormente retirar algunos puntales; debes ir quitándolos progresivamente y de manera que pasen los días hasta llegar al 21, donde se retirará toda la estructura y el encofrado por completo.

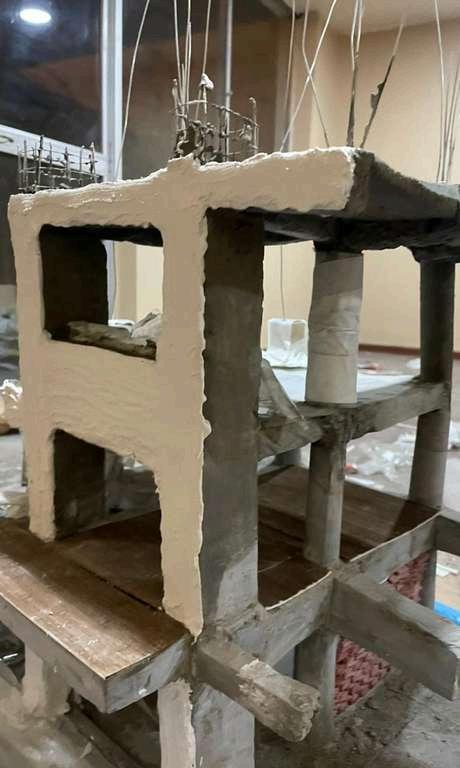

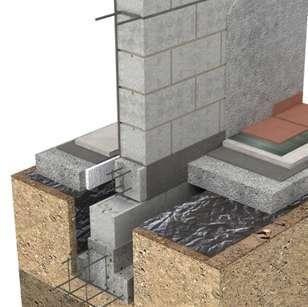

MAMPOSTERÍA PROCESO CONSTRUCTIVO
MAMPOSTERÍA
ELABORACIONPROPIA 1 2

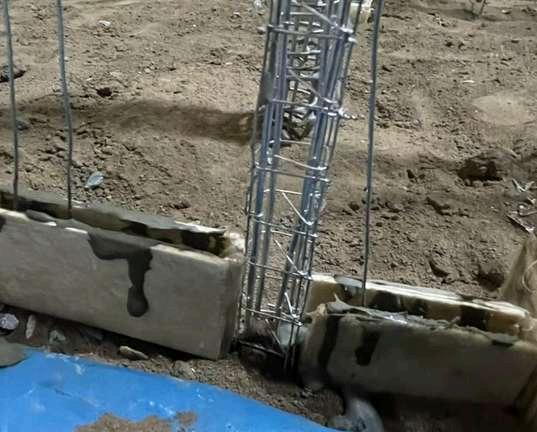

Sobrecimientoycolocaciondefierros
Se llega a realizar primero lo que seria el encofrado de la pared en donde se realizara el encofrado, lo cual se llega a intercectar los sobrecimiento a 0.4 metros para que de esta manera con columnetas puda sostenerse la estructura
Llenadodecolumnetas
4
Se hace un llenado de concreto a las clumnetas y a la par con el sobrecimiento para que lleguen a pasar al dia siguiente la seleccion de bloques de arcilla para lo que seria la mamposteria

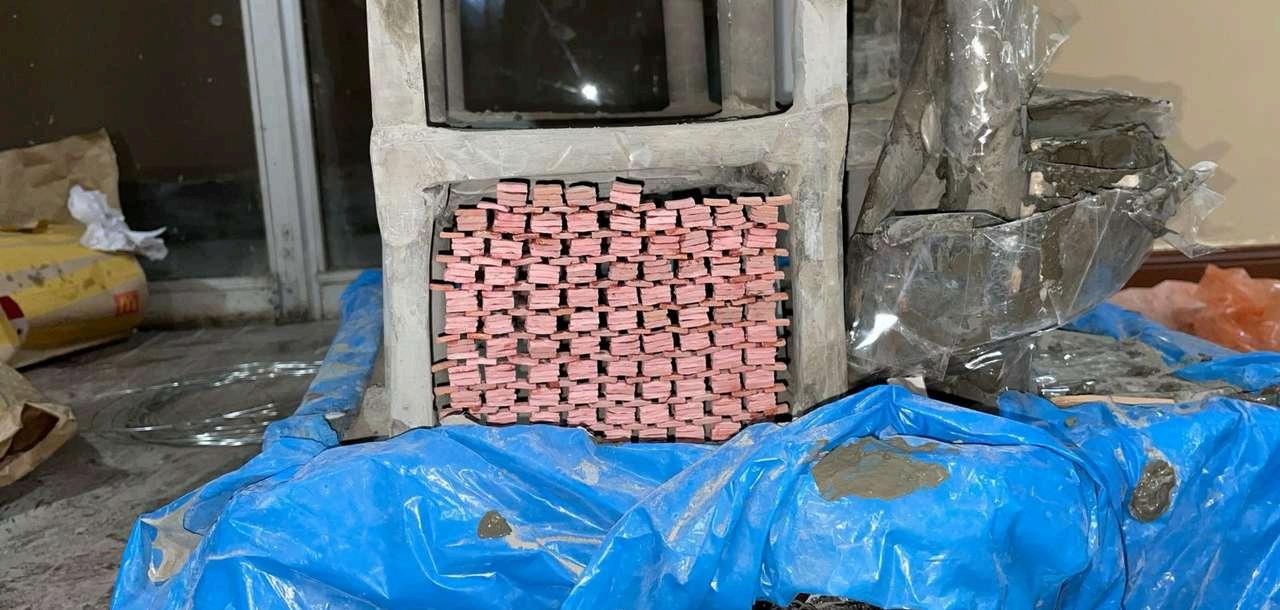

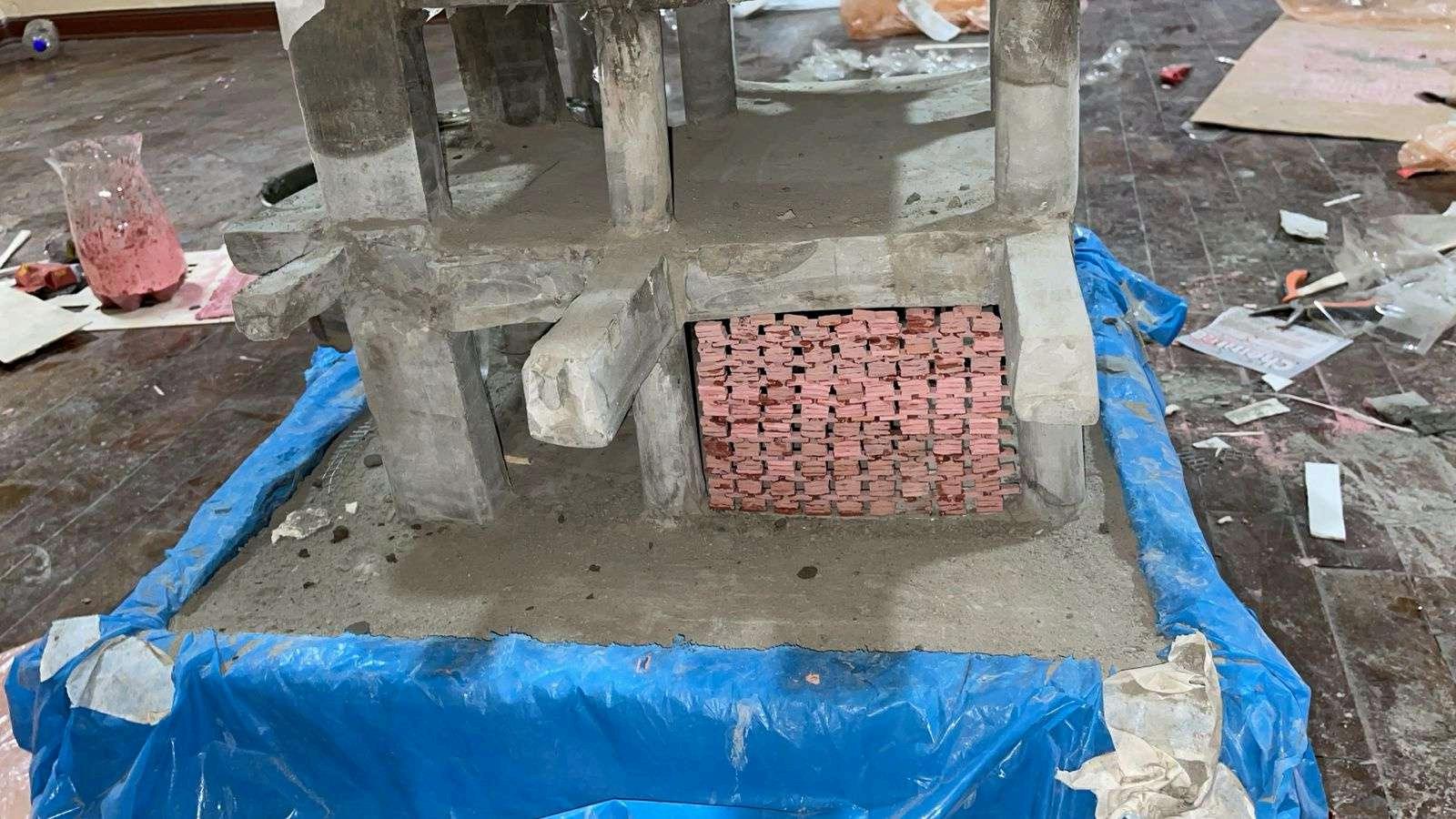

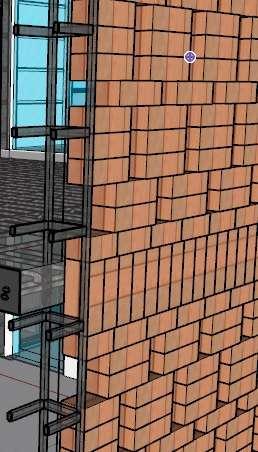

Colocacion de los bloques de
LADRILLO

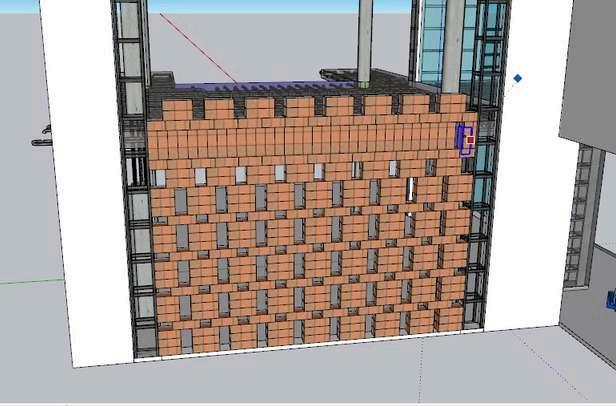

Al tener el secado del concreto se hace lacolocacion de los bloque de arcilla de una manera distinta como celosia.
3
Por ultimo esto con los fierros puesto en el sobrecimiento se colocan por los huecos que tienen para que este tenga mas resistencia a movimientos sismicos y mayor estabilidad para la mamposteria
La mampostería reforzada es una excelente opción para la Casa Saltzman, ya que combina la durabilidad de la mampostería tradicional con la resistencia adicional proporcionada por el acero. Este sistema constructivo es ideal para asegurar la estabilidad estructural de la vivienda, especialmente en áreas donde las fuerzas sísmicas o cargas externas sean un factor importante.
MAMPOSTERÍA
MAMPOSTERÍA CONFINADA
La mampostería confinada de ladrillos proporciona una estructura sólida y estable, especialmente cuando se combina con columnas y vigas de refuerzo. Es importante verificar la correcta alineación de los ladrillos y el uso de mortero de calidad para asegurar la resistencia y durabilidad de las paredes.
CARACTERÍSTICAS DE LA MAMPOSTERÍA DE LADRILLOS:
Resistencia: La mampostería de ladrillos proporciona alta resistencia a compresión, lo que la hace ideal para soportar cargas estructurales en muros y fachadas.
Durabilidad: Los ladrillos son materiales duraderos que resisten condiciones climáticas adversas, como lluvia, humedad y temperaturas extremas.
Aislamiento térmico y acústico: Los ladrillos ofrecen propiedades de aislamiento, ayudando a mantener temperaturas agradables en el interior y reduciendo el ruido exterior.
FALSO PISO PROCESO CONSTRUCTIVO
FALSO PISO
COMPACTACIÓN DE LA
BASE DE TIERRA

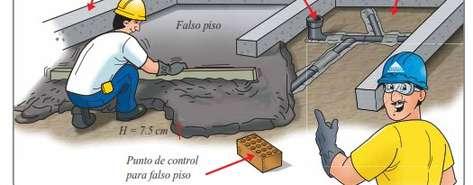

El primer paso consiste en preparar y compactar adecuadamente la base de tierra sobre la que se colocará el falso piso. Esto se logra nivelando el terreno y utilizando un pisón manual o una compactadora mecánica para garantizar una base firme y uniforme que soporte la capa superior.
DATO
Asegúrate de que la capa de mortero tenga un grosor uniforme y sea alisada correctamente para evitar imperfecciones que puedan afectar el acabado final del falso piso que sus juntas son 60x60 cm.

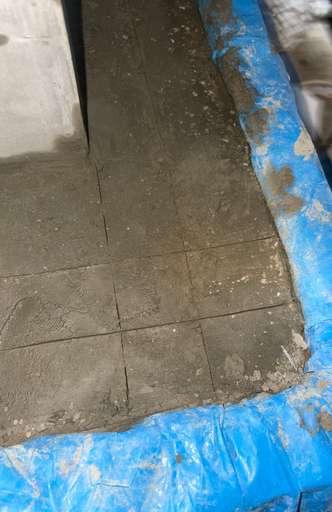

APLICACIÓN DE LA
CAPA DE MORTERO
Sobre la base compactada, se coloca una capa de mortero, usualmente una mezcla de cemento, arena y agua en proporciones adecuadas. Esta capa debe ser extendida uniformemente con llana y nivelada para obtener una superficie plana y resistente, lista para recibir el acabado final.

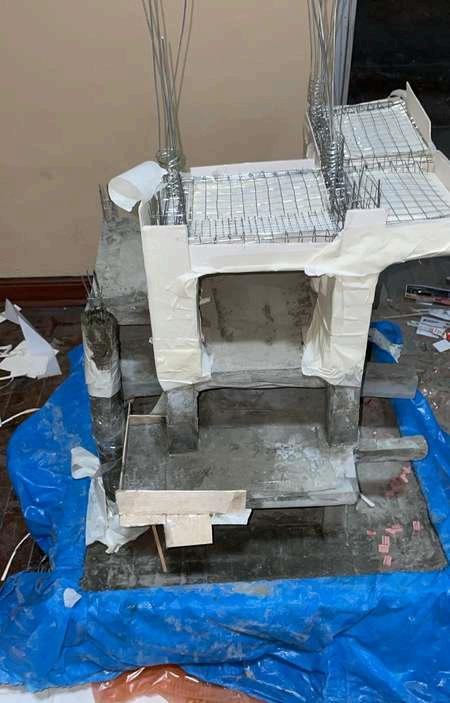

LOSAS PROCESO CONSTRUCTIVO
LOSAS

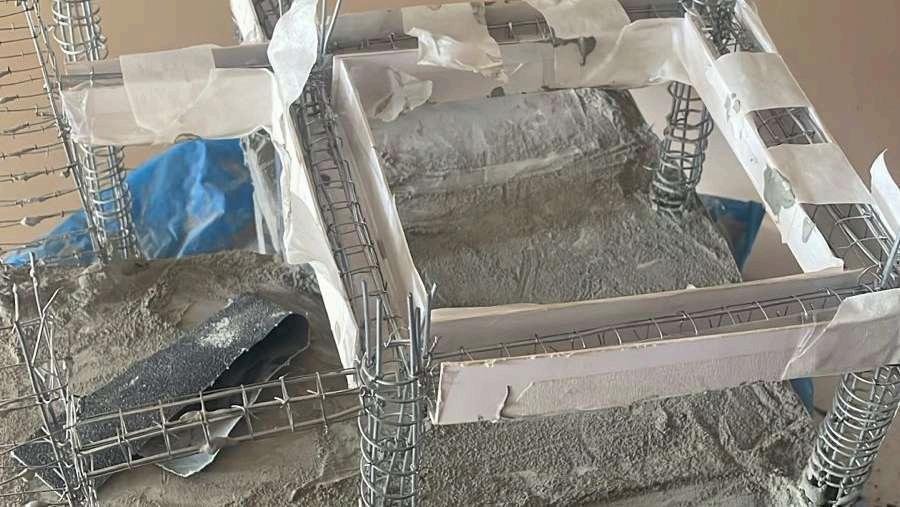

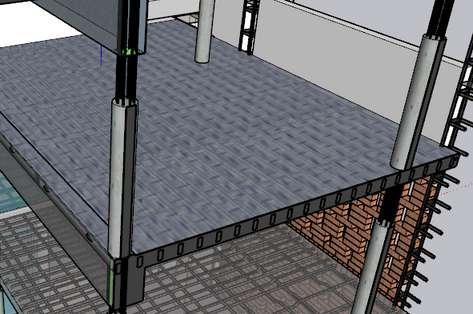

ENCOFRADO DE COLUMNAS Y VIGAS
Se instalan los moldes para columnas y vigas, asegurándolos correctamente y verificando su alineación y nivelación para evitar deformaciones durante el vaciado del concreto.
02
COLOCACIÓN DE LA BASE PARA LA PARRILLA
Una vez listo el encofrado, se coloca una base firme y nivelada (como triplay o soportes metálicos) para sostener la parrilla de alambre que reforzará la losa.
DATO
Asegúrate de que la base esté nivelada y cuente con soportes firmes para evitar movimientos durante el vaciado del concreto.
03

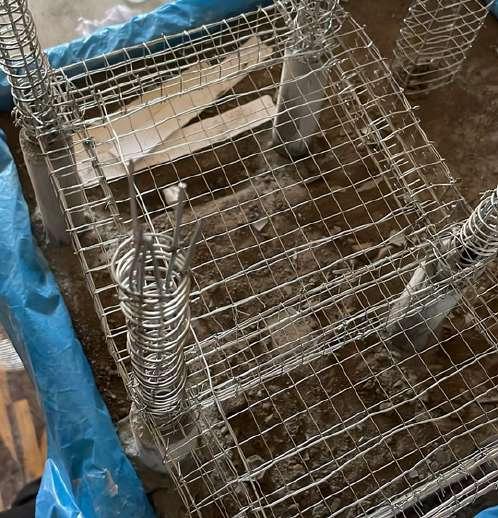

INSTALACIÓN DE LA
PARRILLA Y PREPARACIÓN PARA EL VACIADO

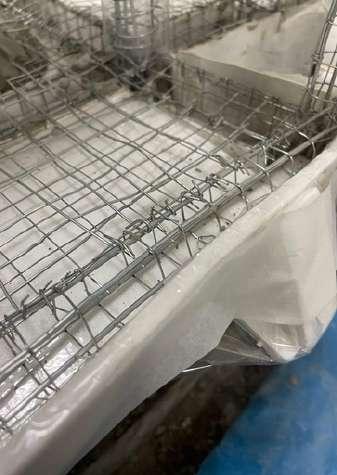

Se instala la parrilla de alambre sobre la base, asegurándola con separadores que mantengan su altura correcta. Antes del vaciado, se revisa que todo esté en su lugar.
DATO
Utiliza separadores de plástico o concreto para mantener la parrilla a la altura adecuada dentro de la losa, asegurando su correcta posición estructural.
PROCESO CONSTRUCTIVO

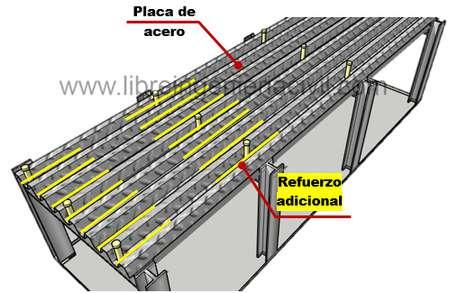

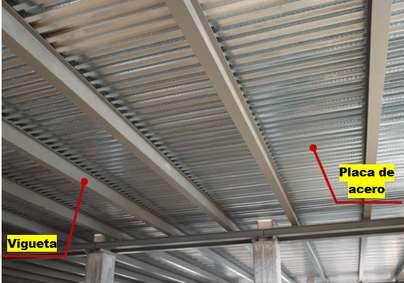

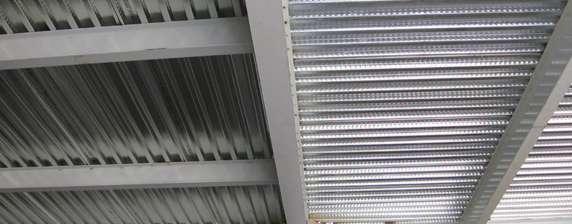

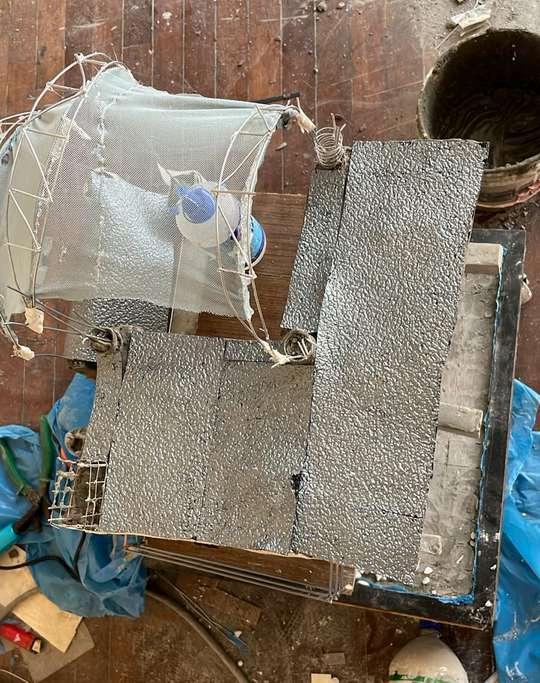

LOSA DE PLANCHA ESTRIADA CON ESTRUCTURA METALICA
RETICULAR DE DOS DIMENSIONDS
LOSAS
NIVELACION DE VIGAS

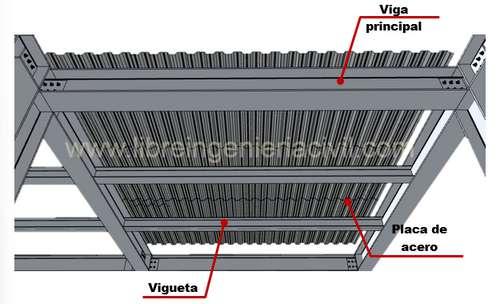

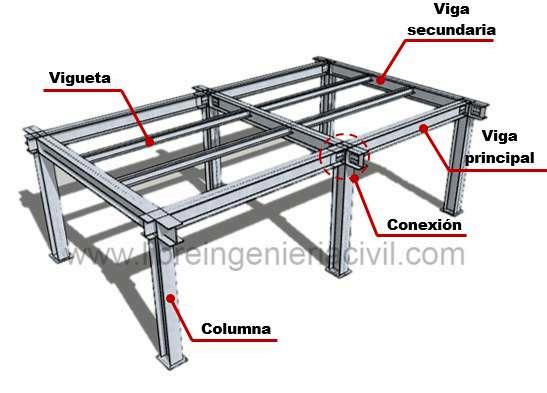

las vigas principales, secundarias y viguetas servirán de apoyo a la placa (lamina de acero), deben estar correctamente posicionadas, alineadas y niveladas, las conexiones vigacolumna deben estar torqueadas.

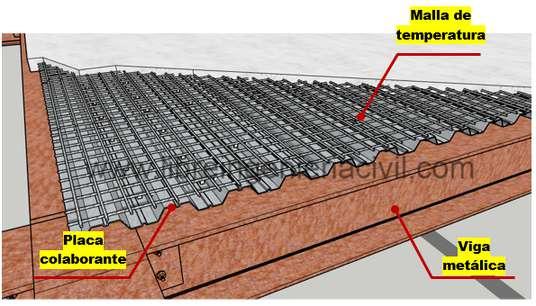

COLOCACION DE PLACA DE ACERO
colocar la placa sobre el entrepiso metálico, la dirección de los canales deben ser perpendiculares a las viguetas y viga principal, de estar manera se transmitirán correctamente los esfuerzos.
ACERO DE REFUERZO Y TEMPERATURA
En caso la losa necesite refuerzo
colocar barras de 3/8”@15 cm en la zona superior a manera de bastones como si se tratase de viguetas de una losa aligerada, en el espesor del concreto colocar acero de temperatura
04

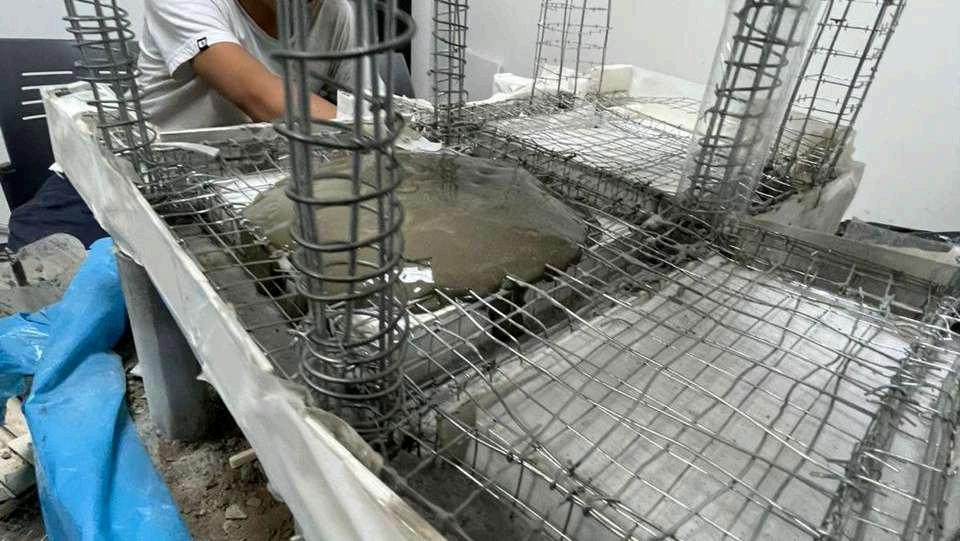

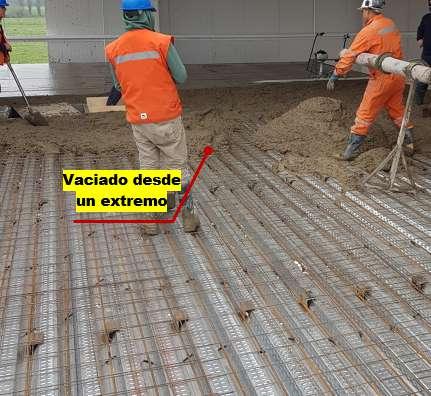

VACIADO DE CONCRETO Y CURADO
usar concreto con una resistencia de 210 kg/cm2, el proceso debe iniciar por un extremo, llenar los valles y finalmente la loseta superior, usar vibrador para eliminar burbujas de aire y garantizar la adherencia mecánica
05
ACABADO
el fondo de la losa colaborante puede tener un acabado expuesto, es decir se visualizará la placa de acero galvanizado color plateado, también se puede aplicar pintura, al realizar la compra indicar al proveedor que el fondo de la placa debe ser prepintada
PROCESO CONSTRUCTIVO

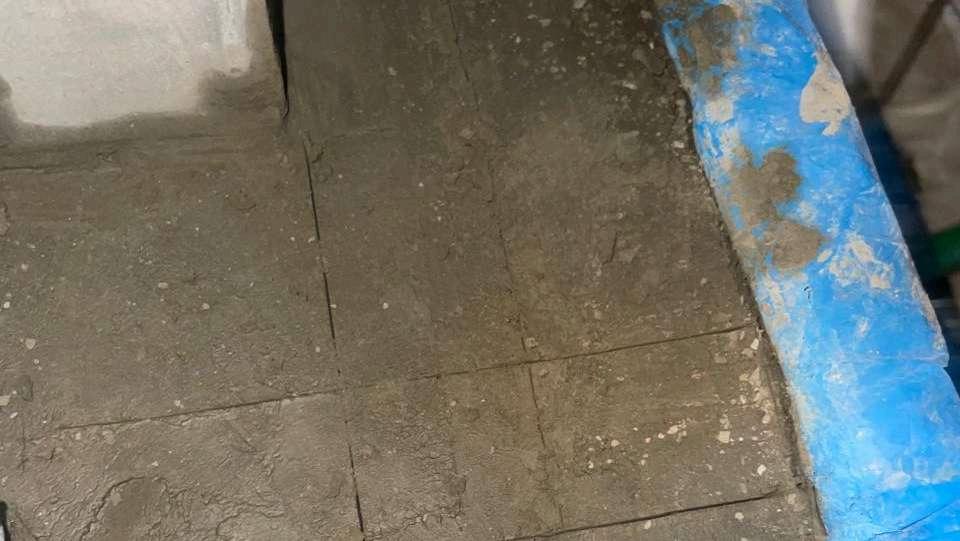

Lijada de los muros y revestimineto
Lijada de los muros y revestimineto
LIJAR LOS MUROS
Al momento de lijar llegamos a limpiar algunas marcas de concreto que sobresalen o que llegan a generar formaas raras para generar unos muros y/o columnas rectas sin deformes.
02
CURACION DE GRIETAS O DESFORMES
03
Al realizar la lijada de los muros se realiza si alguno necesita curacion tanto en los muros o columnas para lo que seria el cubrimiento de concreto y otros adhesivos.
INSTALACIÓN DE LA PARRILLA Y PREPARACIÓN PARA EL VACIADO
Por ultimo se hace la tabiqueria despues de a ver curado o lijado lo que sobraba del cemento, de esta manera se podria aplicar lo que seria la pintura que llega a tener en si la fachada principal como sus lados

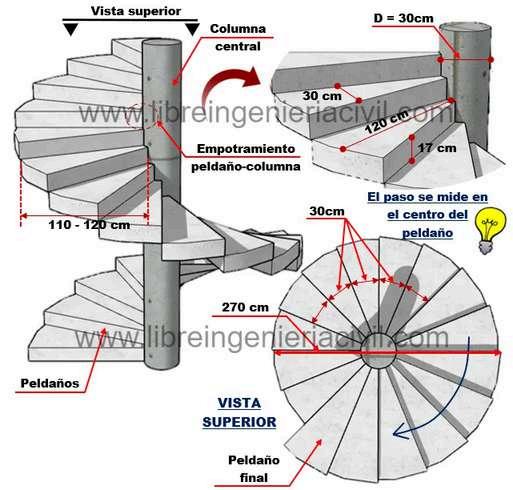

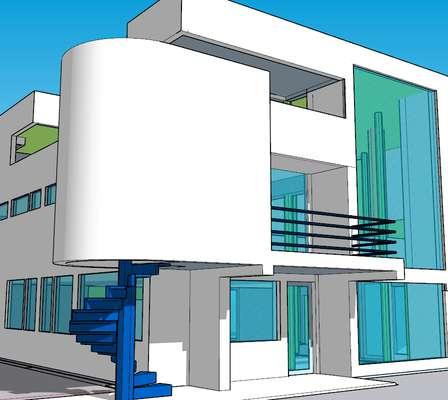

ESCALERA PROCESO CONSTRUCTIVO
ESCALERAS
ENCOFRADO DE LA COLUMNA DE LA ESCALERA
Se llega a hacer primero la estructura interna con mallas de la columna que se esta realizando para que llegue a sostener la escalera exterior en forma de caracol.
02

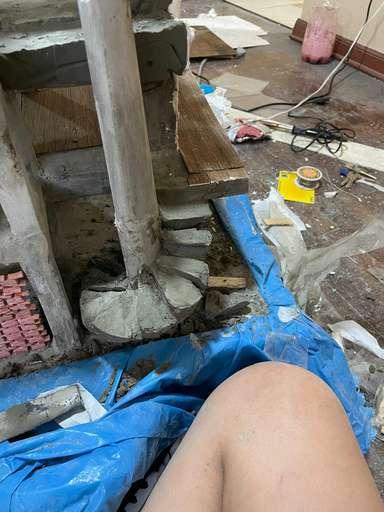

REALIZACION DEL ENCOFRADO DE LA ESCALERA CON LA COLUMNA
Despues del secado de la columna se llega a realizar el encofrado de la columna con la escalera para poder juntarlos con el siguiente paso.
03

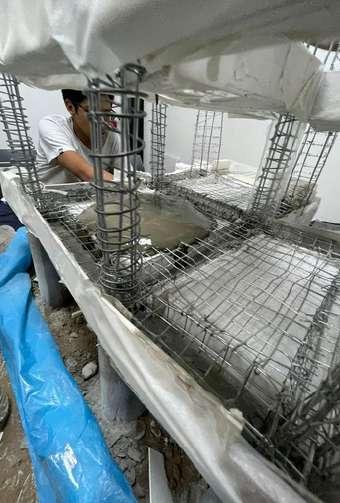

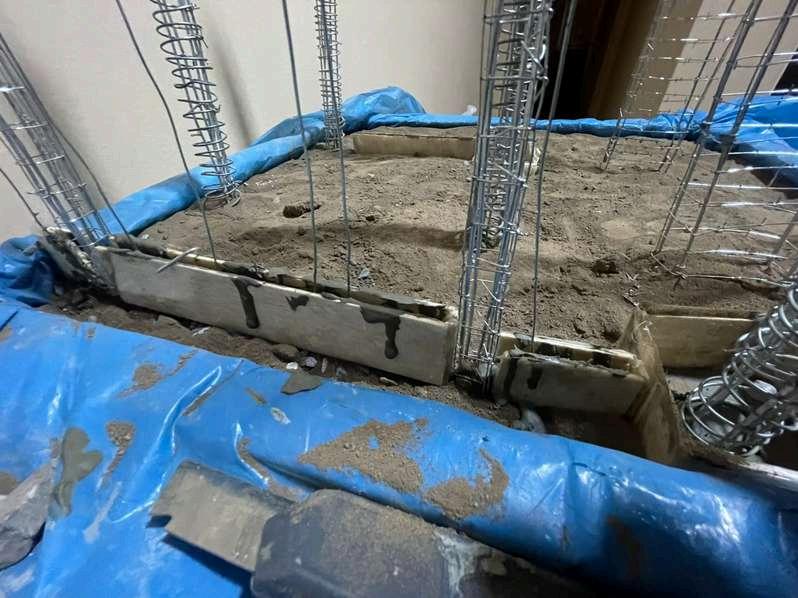

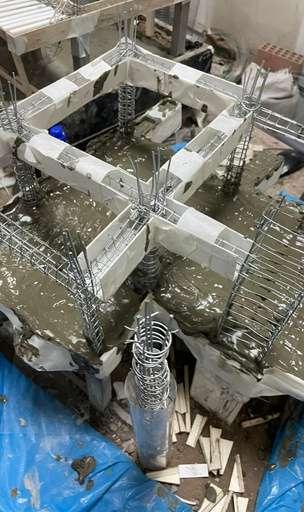

MEZCLADO DEL CEMENTO Y EL VACIADO CON EL ENCOFRADO
Se llega a realizar un vaciado de escalera desde la parte superior para que baje lentamente susecivamente generando de esta manera un ritmo y que los tablones de los pasos de altura generen la escalera.
TENSIONADA RETICULADA PROCESO CONSTRUCTIVO
TENSIONADA RETICULADA

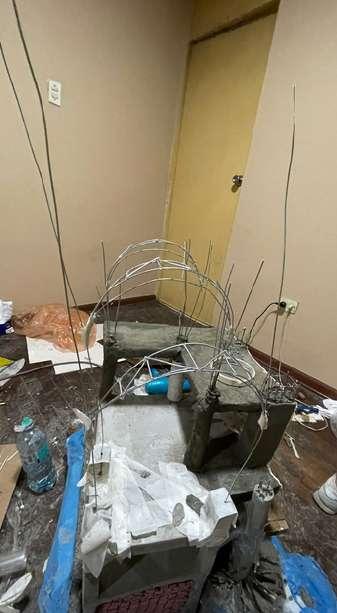

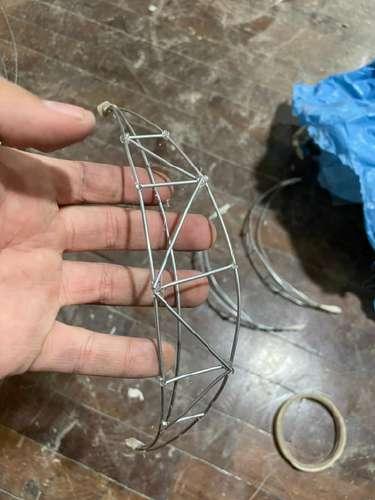

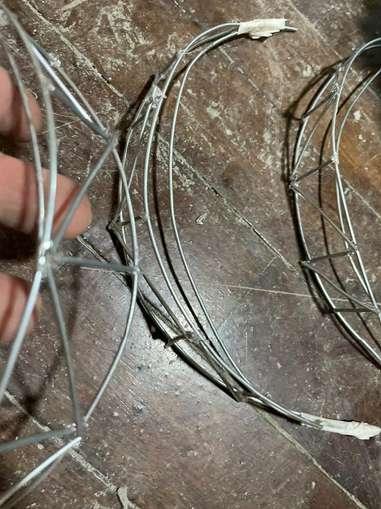

SELECCION Y CORTE DE LOS FIERROS PARA EL TECHO RETICULADA
Se realiza primero que son los cortes de los hierros apra luego de este paso ser soldados con las demas partes de esta parte de la estructura del techo que se esta generando para el soporte del peso y del viento.
02
SOLDADO
Y AMARRE CON LAS COLUMNAS
PRINCIPALES Y LAS ESTRUCTURAS DEL TENSADO

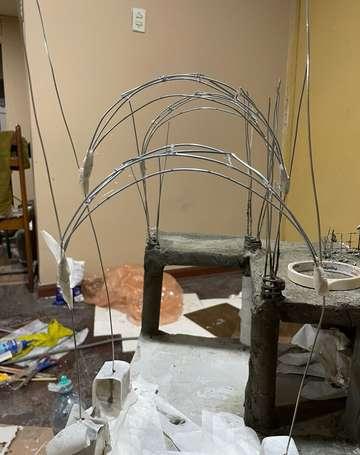

De acuerdo al segundo paso se llegan a jungar la estructura del techo con las columnas con un soldado en en las partes inferiores el llenado de concreto oaraa de esta manera llegue a aguantar las fuerzas del viento o del alguna fuerza x.
03

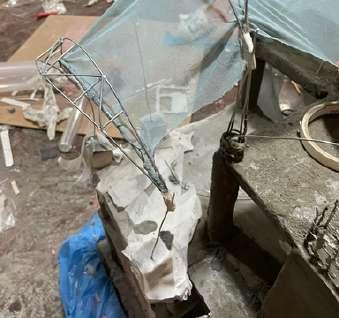

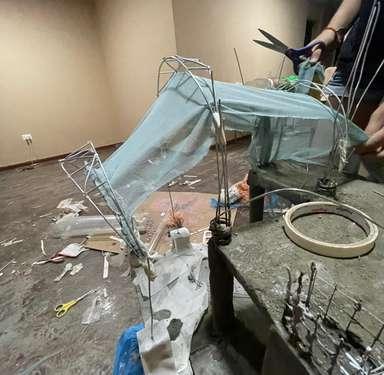

TENSIONADO DE MATERIAL CON LA ESTRUCTURA YA CONCLUIDA
Por ultimo se llega a hace lo que seria el tensado con un material que son de tejidos de distintos materiales para poder soportar las fuerzas, y cargas que le exige como cobertura del techo, lo cual se esta aplicando de esta naera generar una mejor sizuak
REFERENTES DE LOSAS

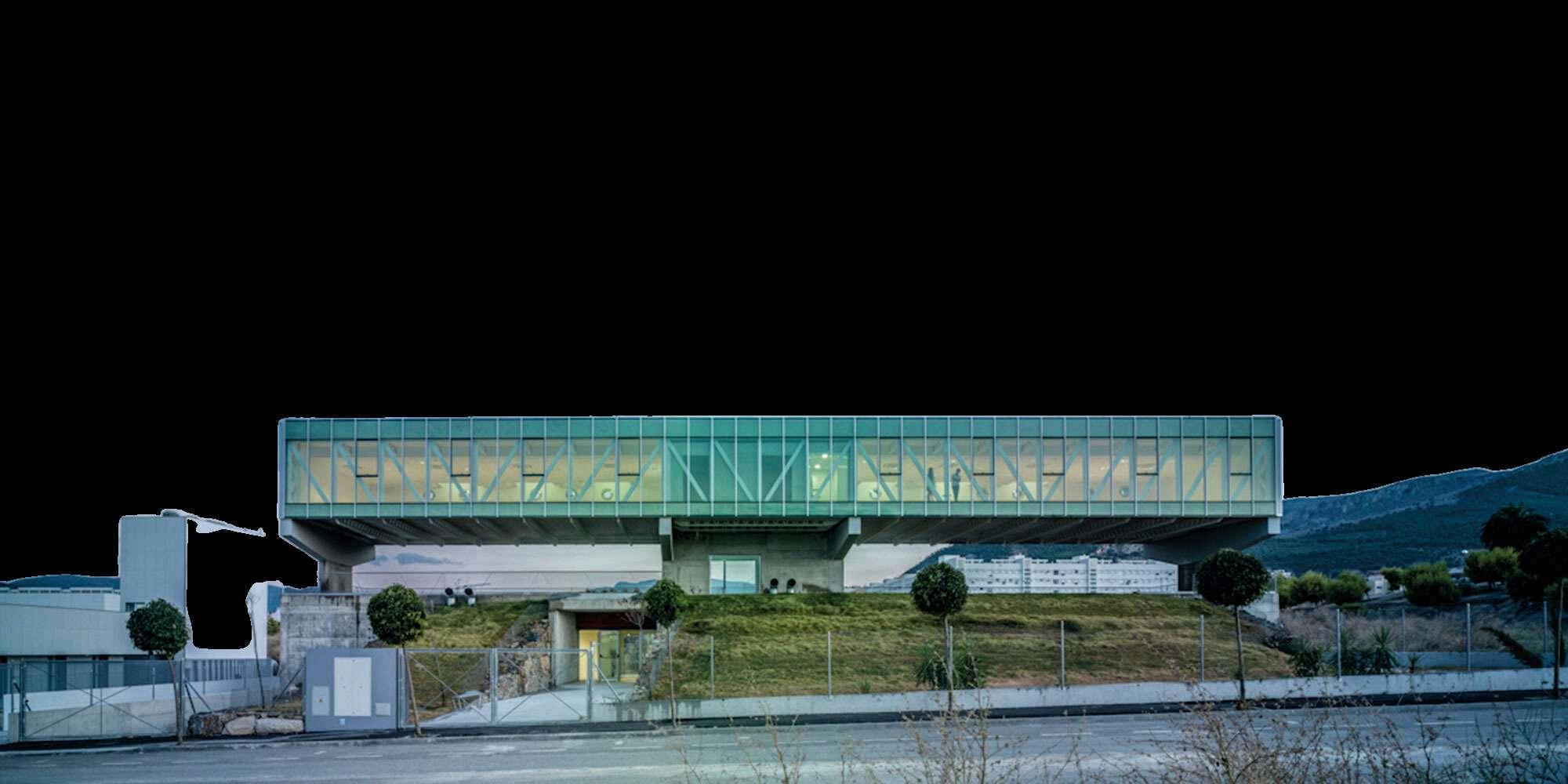

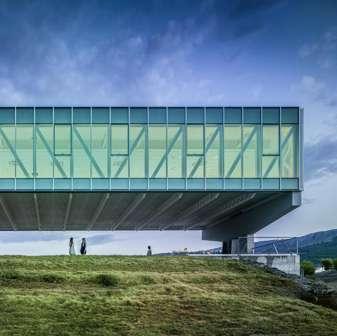

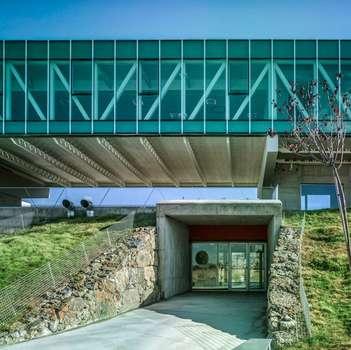

losa metalica REFERENTE ENCONTRADO
SISTEMA CONSTRUCTIVO
ETALLE CONSTRUCTIVO

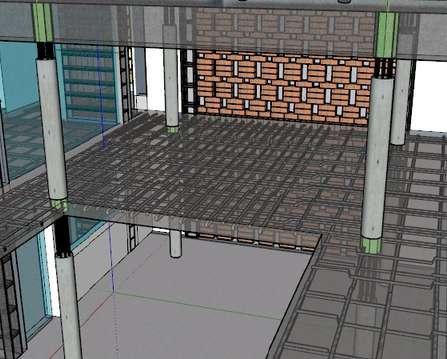

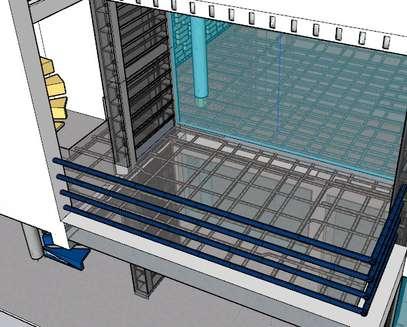

SISTEMA DE VIGAS METÁLICAS
PROGRAMACIÓN
El sistema de vigas metálicas proporciona soporte estructural eficiente, ideal para construcciones industriales y arquitecturas modernas.
CUMPLIMIENTO DEL CRONOGRAMA
CONSTRUCCIÓN II
INVESTIGACIÓN DE LA CASONA.
PLANTEAMIENTO DEL CRONOGRAMA.
INTERVENCIÓN DE LOS SISTEMAS CONSTRUCTIVOS
EN LA CONSTRUCCIÓN DEL PROTOTIPO.
Leyenda
Realizados
Pendientes

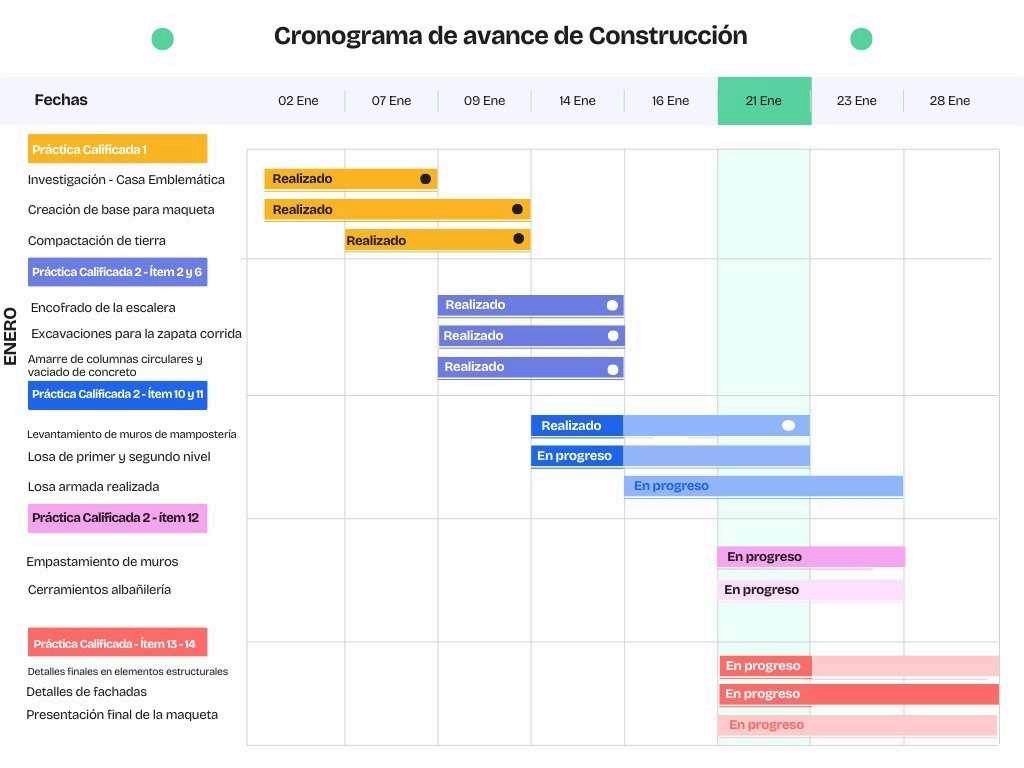

El cronograma resume las actividades clave del proyecto de construcción de la casa "Saltzman", desde la formación del equipo (2 de enero) hasta la presentación final (28 de enero). Las etapas incluyen investigación inicial, planificación del cronograma, intervención en sistemas constructivos (cimentaciones, superestructura y albañilería) y ajustes finales en la maqueta y portafolio.
Realizado
Realizado
