ARSITEKTUR BERKELANJUTAN-ANDY MS

ARSITEKTUR BERKELANJUTAN ANDY MIFTACHUS SURUR 220606110014

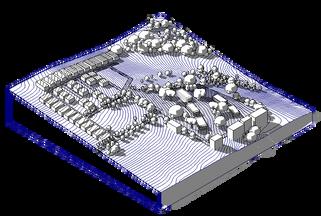

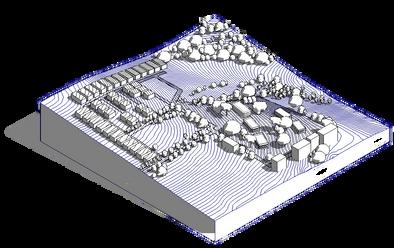

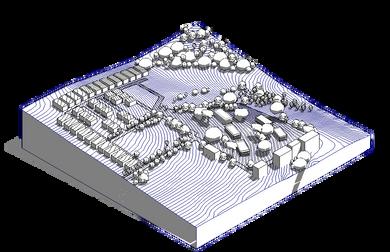

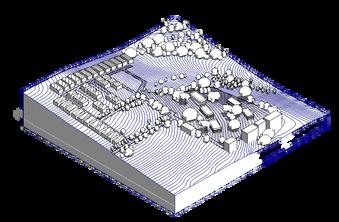

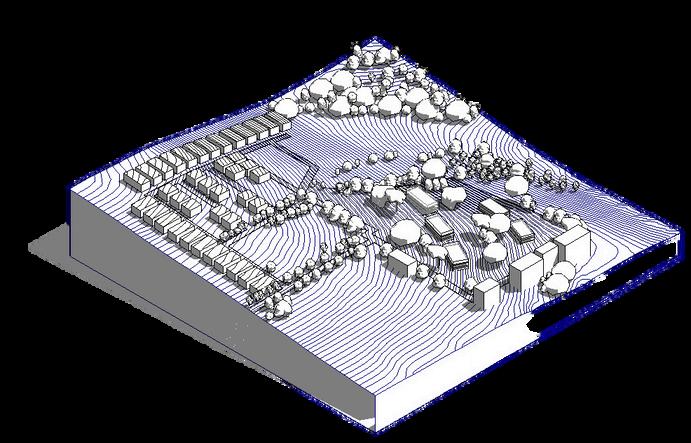

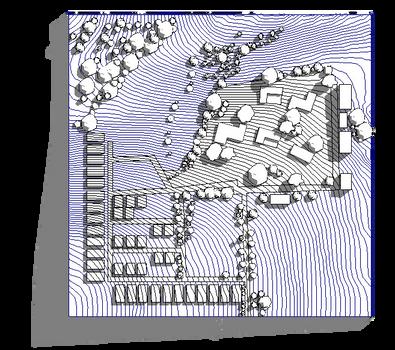

DATA TAPAK

01

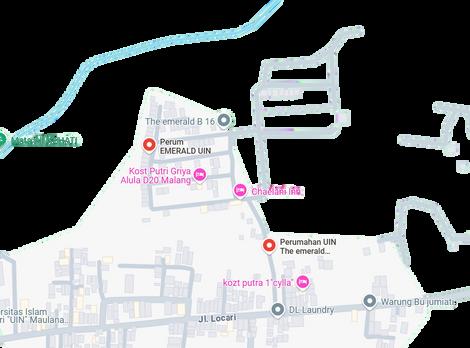

PROFIL TAPAK LOKASI Perum Emerald UIN, Precet, Sumbersekar, Kec. Dau, Kabupaten Malang, Jawa Timur 65151

KELILING 635 meter

LUAS 19,103 m² (1,9 ha)

terletak di area yang sedang berkembang Aksesibilitasnya masih terbatas, Fasilitas komunal di sekitar tapak masih jarang, sehingga tempat berkumpul belum sepenuhnya terpenuhi.

Layanan Transportasi ke tapak belum tersedia Akses jalan ke tapak masih rusak Tapak memiliki view yang menarik di bagian utara dan barat

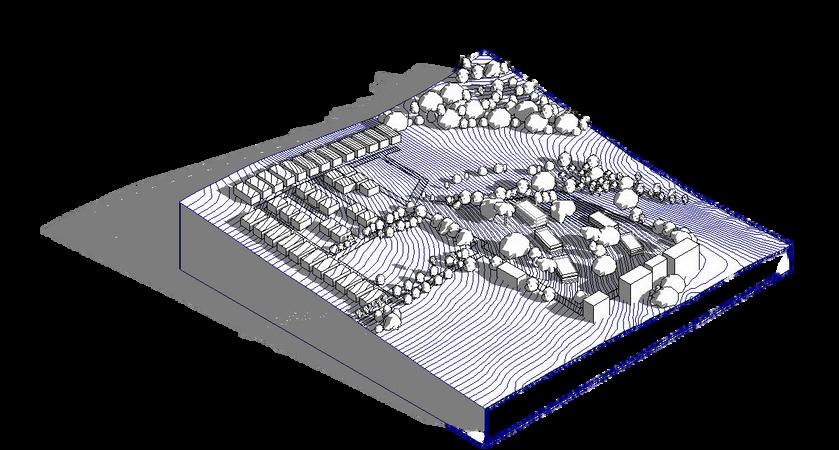

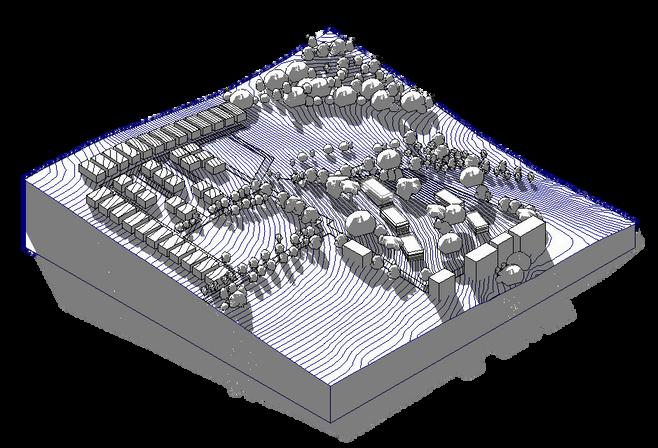

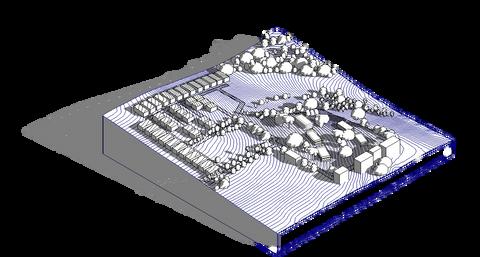

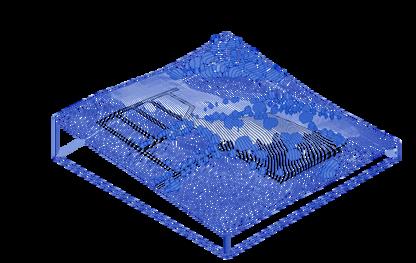

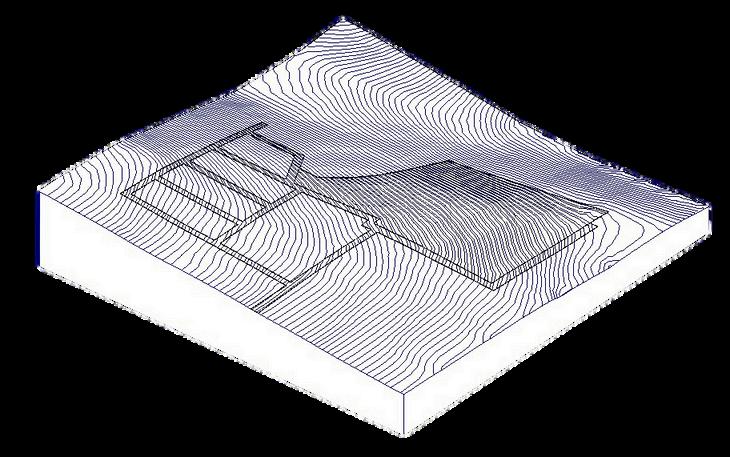

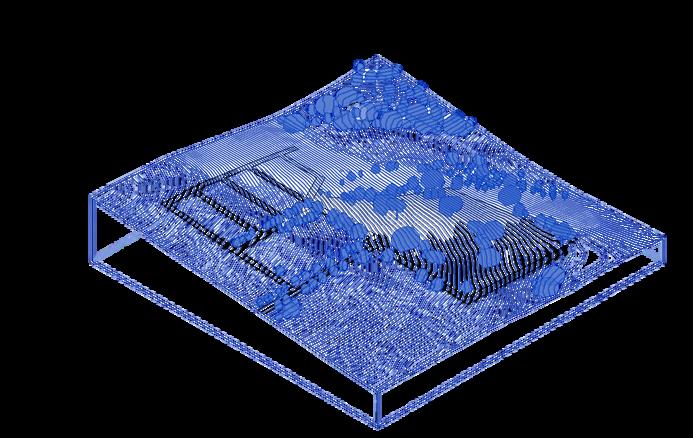

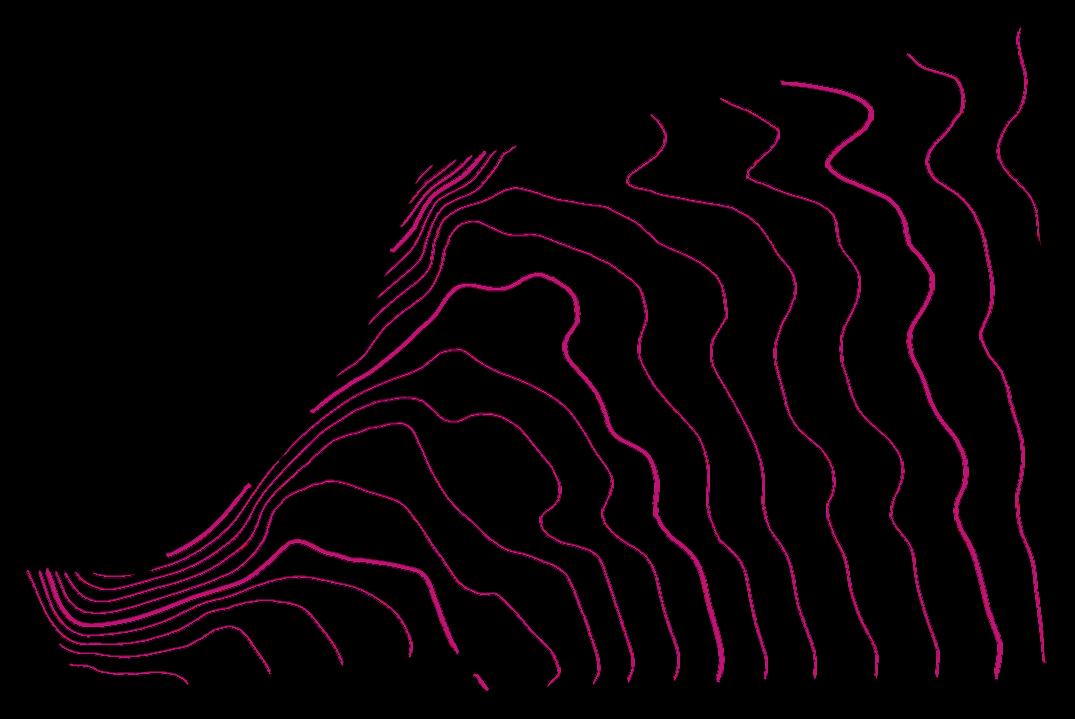

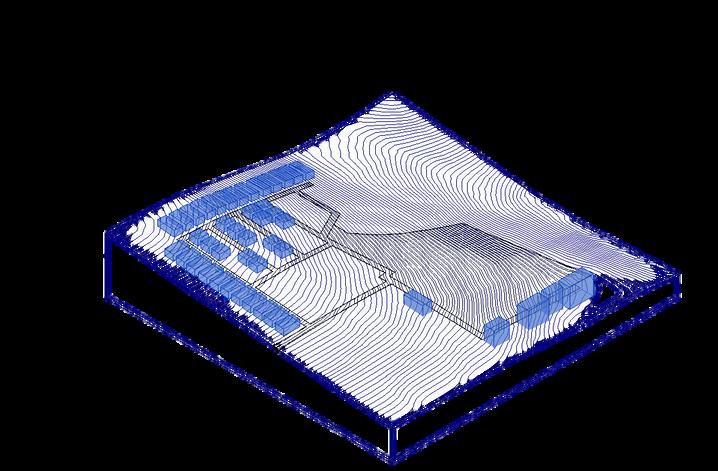

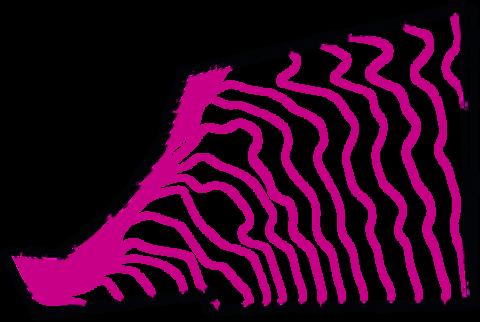

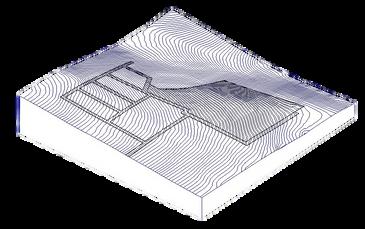

02 TOPOGRAFI 2%

83 %

8 %

68 %

2% 7,6 % 2%

17 % 6,5 %

1,8 % 18 %

7,5 %

33 % 70 %

30 %

22 % 76 %

2% 6% 1,8 % 7% 7%

7% 8%

7,6 %

17 %

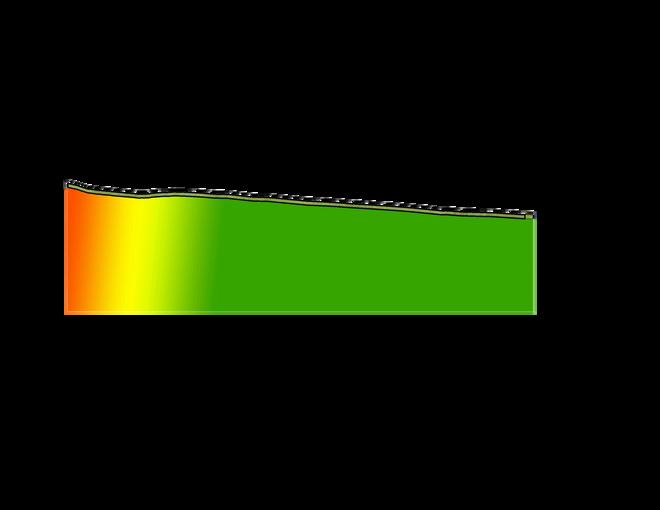

POTONGAN B-B

POTONGAN A-A

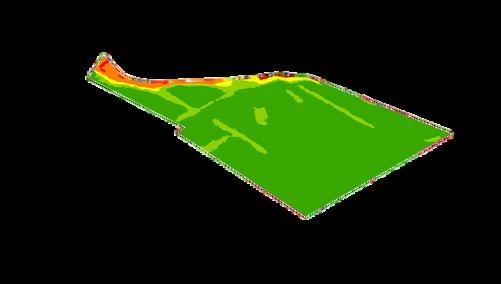

KELAYAKAN TAPAK

https://id.scribd.com/document/501067119/Klasifikasi-Van-Zuidam

Klasifikasi Kelerengan Van Zuidam sumber:

LAYAK

LAYAK BERSYARAT

TIDAK LAYAK

0 -2° (0-2%)

Datar hingga hampir datar; Tidak ada proses denudasi yang berarti

2-4° (2-7%)

Datar hingga hampir datar; Tidak ada proses denudasi yang berarti Agak miring; Gerakan tanah kecepatan rendah, erosi lembar dan erosi alur (sheet and rill erosion). rawan erosi.

4-8° (7-15%)

Agak curam; Banyak terjadi gerakan tanah dan erosi, terutama longsoran yang bersifat nendatan.

8 -16° (15-30%)

Miring; Sama dengan di atas, tetapi dengan besaran yang lebih tinggi.

Sangat rawan erosi tanah.

35 - 55° (70-140%)

Sangat curam; Batuan umumnya mulai tersikap, proses denudasional sangat intensif, sudah mulai menghasilkan endapan rombakan (koluvial).

16 - 35° (30-70%)

Curam; Proses denudasional intensif, erosi dan gerakan tanah sering terjadi.

> 55° (> 140%)

Curam sekali; Batuan tersikap, proses denudasional sangat kuat, rawan jatuhan batu, tanaman jarang tumbuh (terbatas).

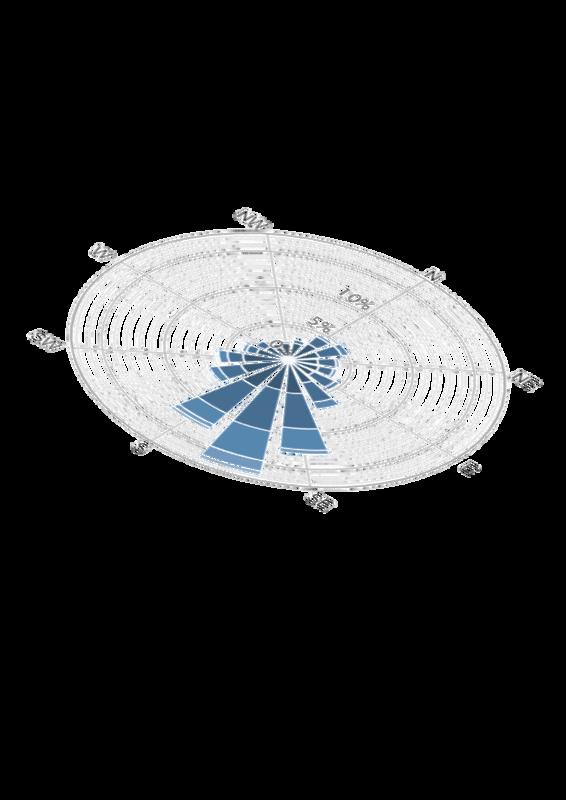

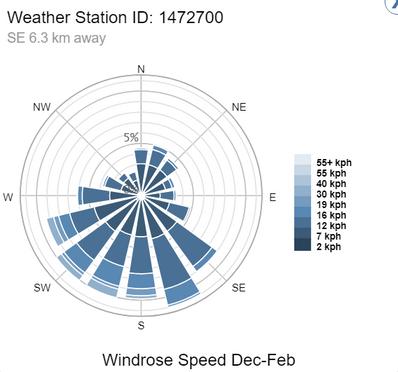

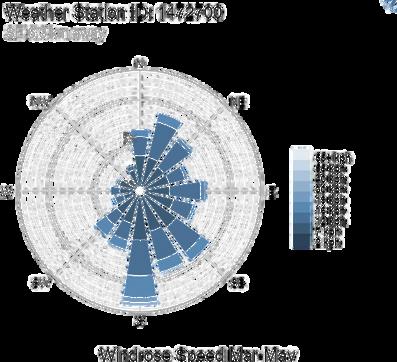

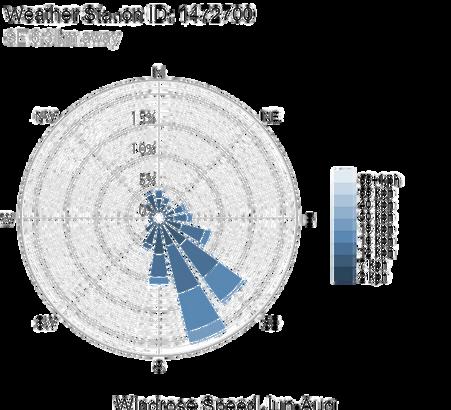

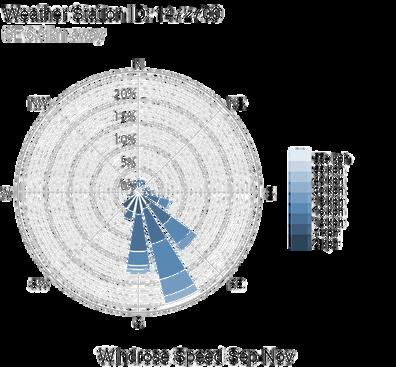

03 DATA ANGIN Paling panas : bulan Oktober 30.60 Paling dingin : bulan September 13.60 Angin didominasi dari arah tenggara

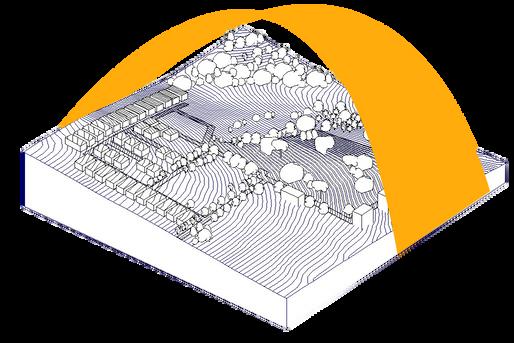

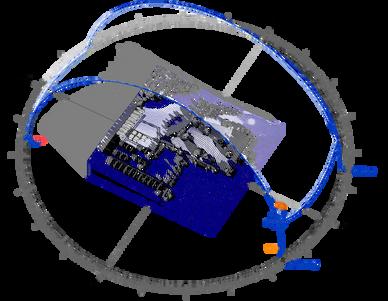

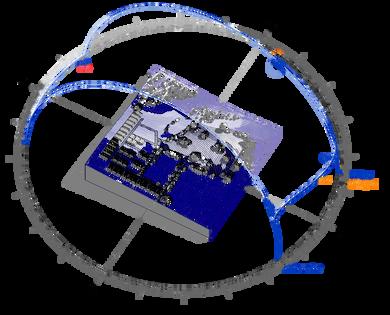

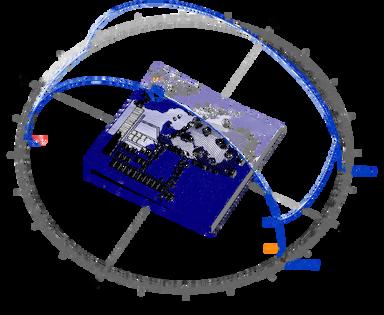

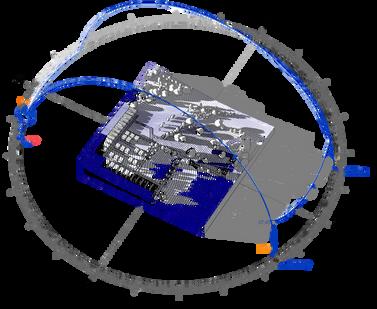

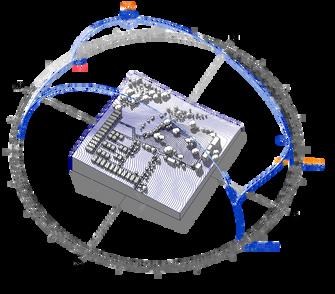

04 DATA MATAHARI

JANUARI - JUNI 08.00 WIB

JUNI - DESEMBER 08.00 WIB

11.00 WIB

11.00 WIB

15.00 WIB

15.00 WIB

18.00 WIB

18.00 WIB

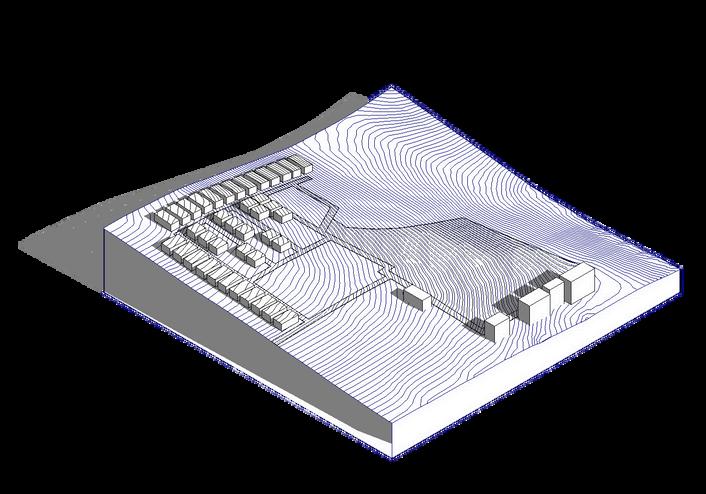

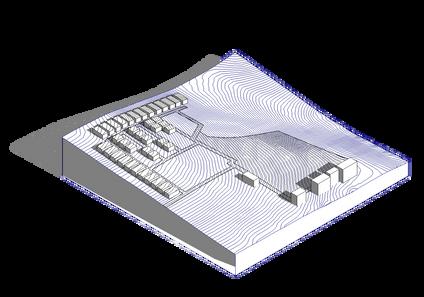

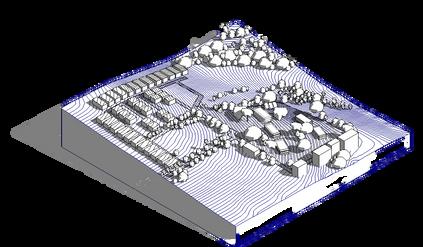

05 MASSA MASSA BANGUNAN Massa : Bangunan Di sekeliling tapak merupakah bangunan hunian berlantai 2 dengan tinggi rata-rata 12 M. Terdapat juga bangunan publik di sebelah tapak seperti Pujasera, Masjid, Balai Desa

PEMBAYANGAN Pembayangan: Pembayangan Bangunan di sisi Timur Tapak masuk ke tapak pada jam 06.00 - 10.30.

Bagunan Di sisi Timur tapak Memiliki Ketinggian Yang Bervariatif Mulai Dari 5 M - 12 M ini Dapat Mempengaruhu pembayangan yang masuk di tapak.

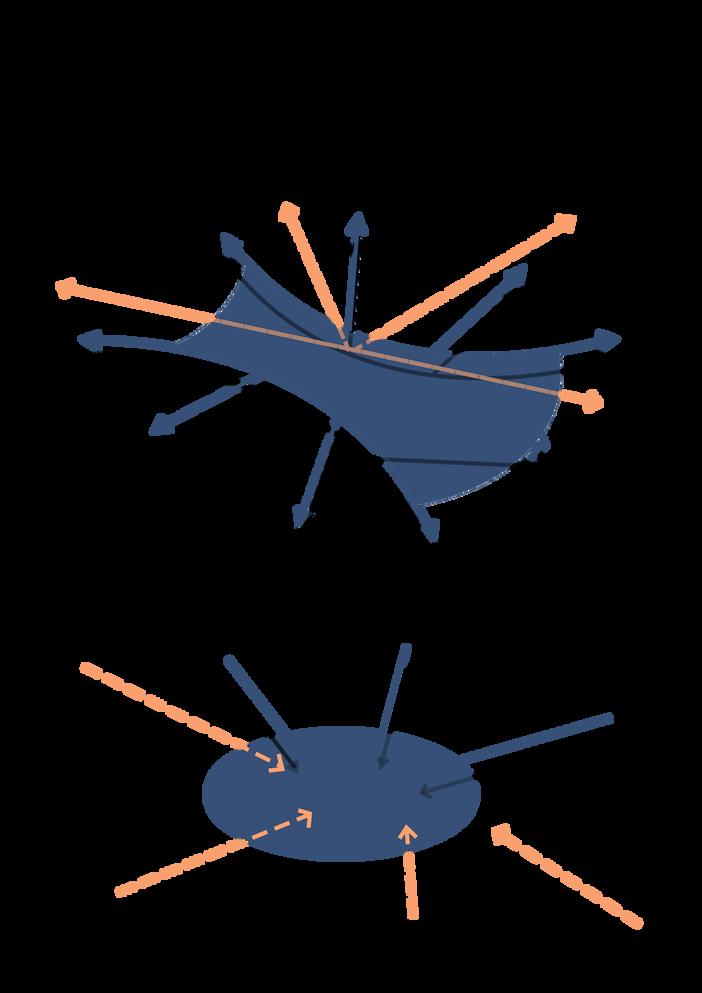

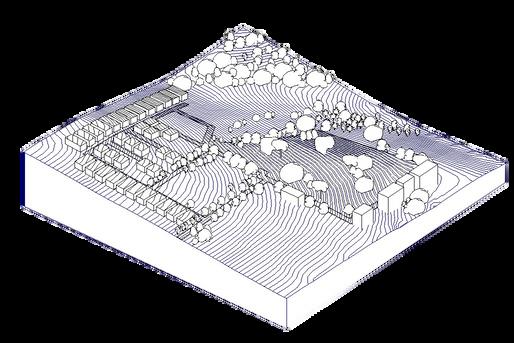

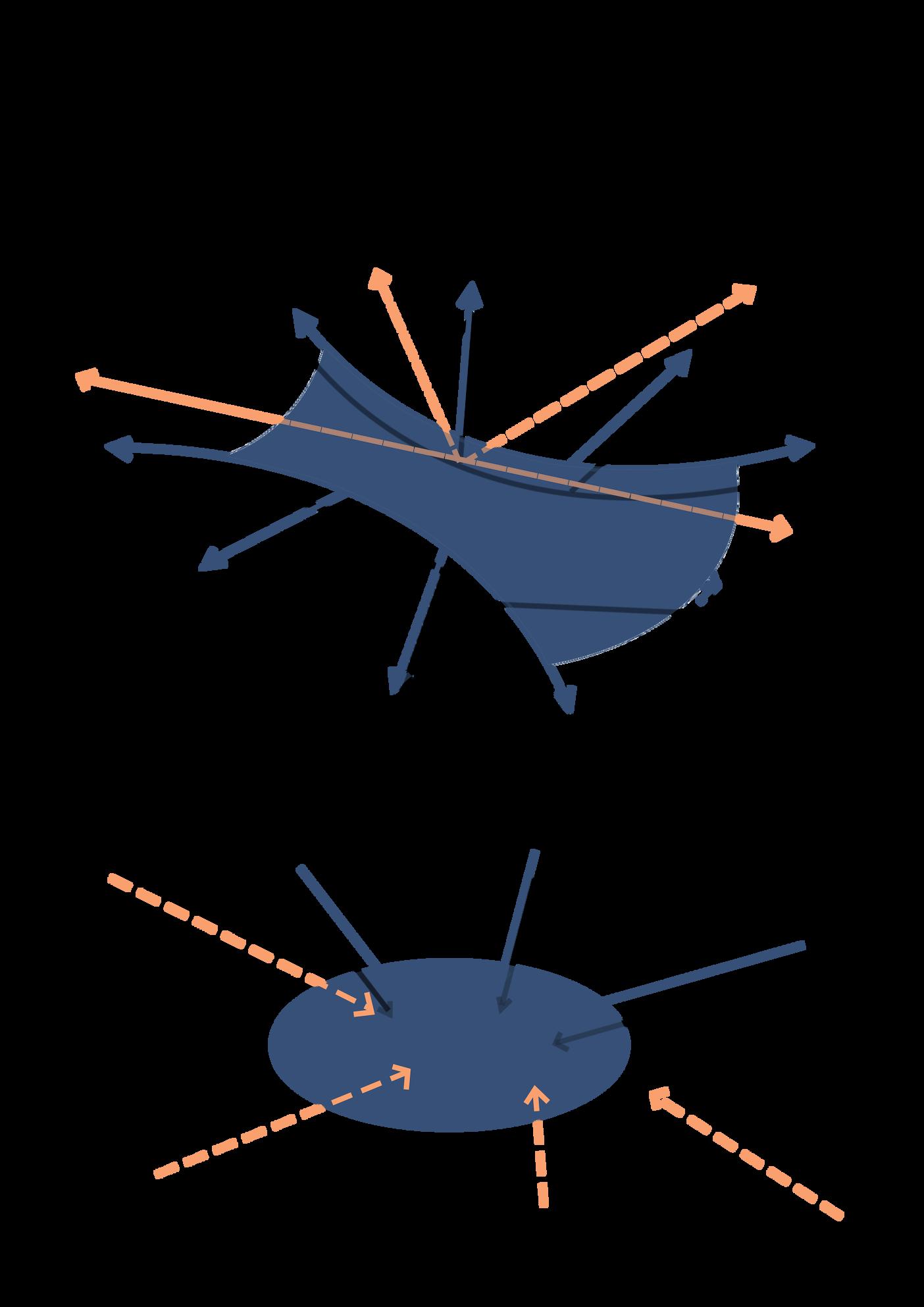

06 VIEW Pegunungan Putri Tidur

Gunung Arjuno dan kebun warga

Gunung Arjuno

KELUAR Lahan Kosong (city light malam)

Perumahan dan gn kawi

Lahan Kosong (city light malam)

Lahan kosong dan Gn butak

Perkebunan dan jalan

KEDALAM Rumah warga

Rumah warga

Perkebunan

lahan kosong Lahan Kosong

Lahan Kosong

Lahan Kosong Hamparan ilalang

VIEW NORMAL POTENTIAL VIEW

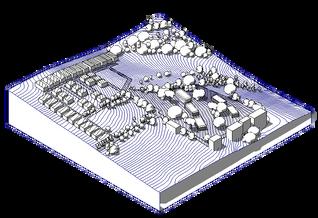

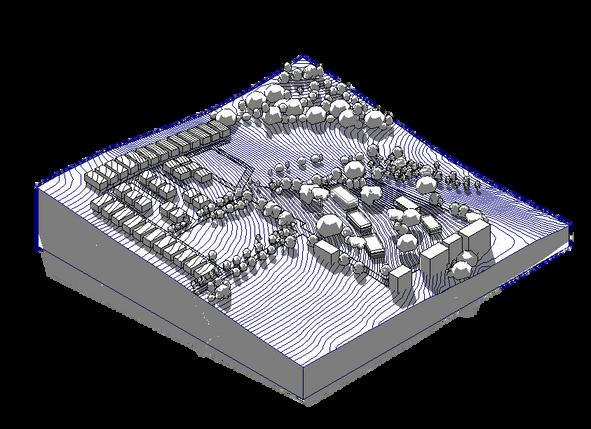

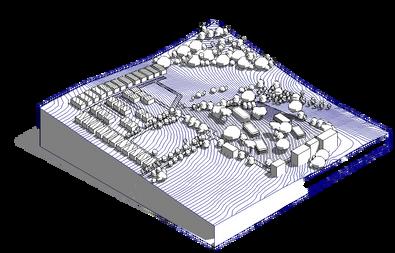

07 VEGETASI

ME RA NT I&

TR EM BE SI

TEM BES U

MA HO NI

&U LIN

&G LO DO KA NT IAN G

JENIS VEGETASI DI TAPAK ANTARA LAIN : 1. pohon meranti 2. pohon mahoni 3. pohon trembesi 4. pohon ulin 5. pohon tembesu 6. pohon glodokan tiang 7. pohon akasia 8. pohon jati 9. pohon kayu manis 10. Pohon Bungur 11. Jati Belanda 12. Flamboyan

AK AS IA &

JA TI

KA YU MA NIS &

JA TI B ELA ND A&

BU NG UR

FLA MB OY AN

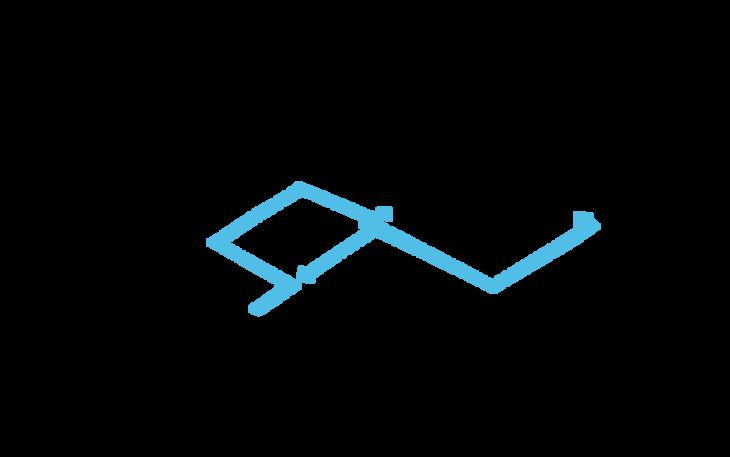

08 AKSESIBILITAS DARI DALAM PERUMAHAN

DARI LUAR PERUMAHAN

akses masuk kedalam tapak bisa diakses melalui 2 jalur yaitu dari dalam perumahan dan dari luar (bagian selatan) lebar jalan : 6 meter

Aksesibilitas tinggi, sangat cocok untuk digunakan sebagai zona komersil dan zona pelayanan.Direncanakan sebagai zona publik.

Aksesibilitas rendah digunakan sebagai zona privat dan dapat dimanfaatkan kawasan hunian karena membutuhkan lingkungan yang nyaman dan jauh dari kebisingan.

DARI DALAM PERUMAHAN

DARI LUAR PERUMAHAN

AKSESIBILITAS

DATA TAPAK

VEGETASI

VIEW KE DALAM

VIEW KE LUAR

PEMBAYANGAN

MATAHARI

ANGIN

TOPOGRAFI

akses masuk kedalam tapak bisa diakses melalui 2 jalur yaitu dari dalam perumahan dan dari luar (bagian selatan) lebar jalan : 6 meter

Vegetasi di daerah tapak memiliki ketinggian yang beragam mulai dari 12 m sampai 50 M ini mempengaruhi pembayangan vegetasi baik dari dalam tapak maupun dari luar tapak.

Potensi view ke dalam tapak adalah dari arah Barat dan Selatan tapak.

Karena topografi di daerah paling tinggi sehingga view ke bawah bisa terlihat dengan jelas

Potensi view ke luar tapak adalah arah Barat, Utara, Barat Laut, dan Timur Laut. Karena view berbatasan langsung dengan pemandangan gunung dan citylight

Di sekitar tapak Terdapat Bangunan Publik dengan berbagai ketinggian mulai 5 m - 12 m Pembayangan yang masuk ke tapak dari sisi Timur mulai dari jam 06.00 - 10.30

bangunan di bagian timur memiliki suhu yang lebih tinggi karena terkena sinar matahari langsung ketika pagi hari

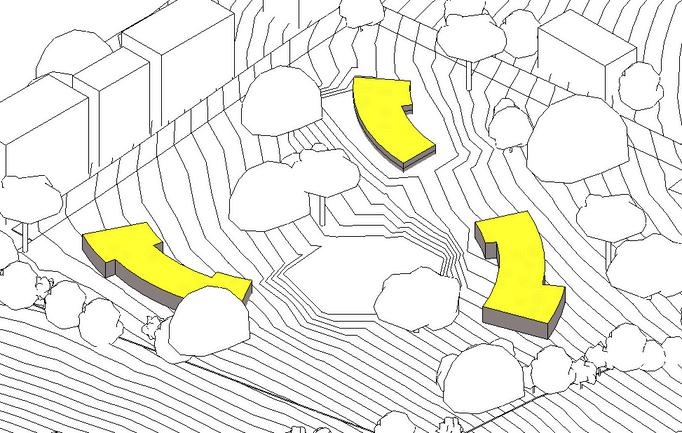

Angin dominan bertiup dari arah tenggara angin dikategorikan sebagai light air (0,3-1,5) dan light breeze ( 1,63,3)

Tapak cenderung curam di bagian Barat dan kelerengan rendah di bagian Timur. Daerah layak bangun berada di sebelah Timur. Daerah layak bersyarat berada di sebelah Utara dan Barat Daya. Daerah tidak layak bangun berada di Barat Tapak.

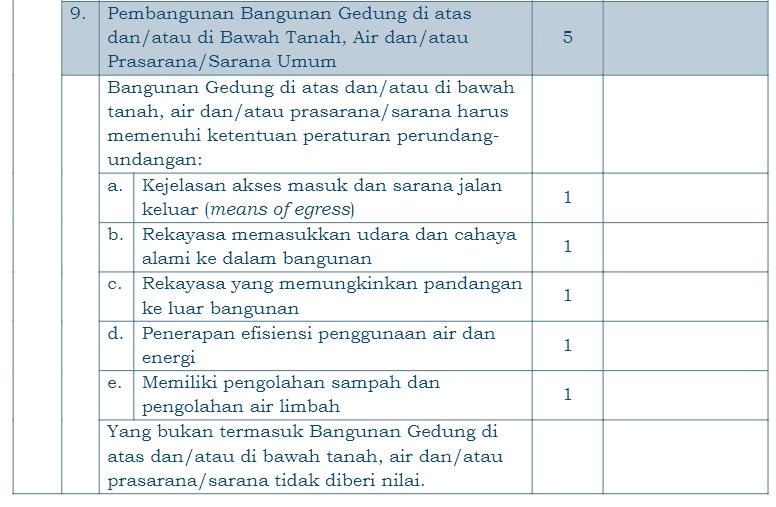

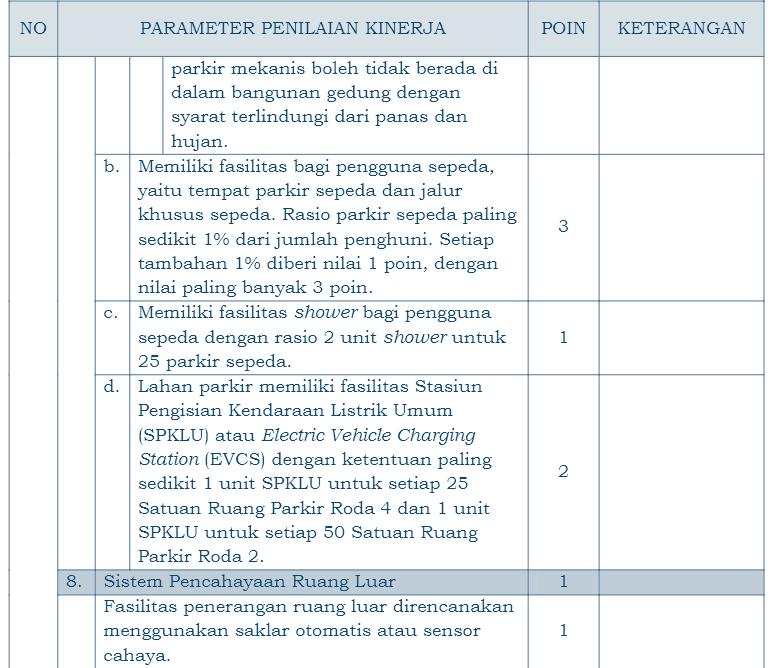

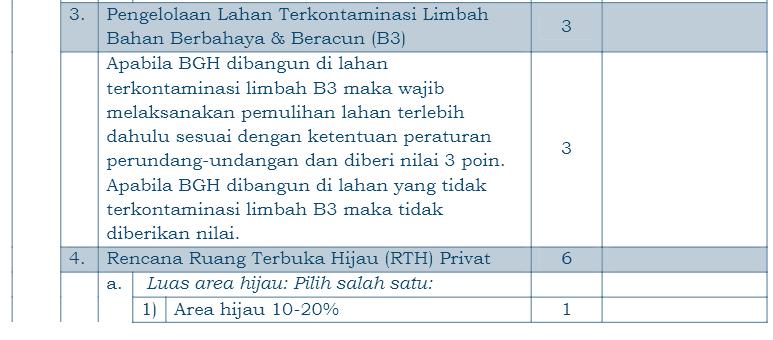

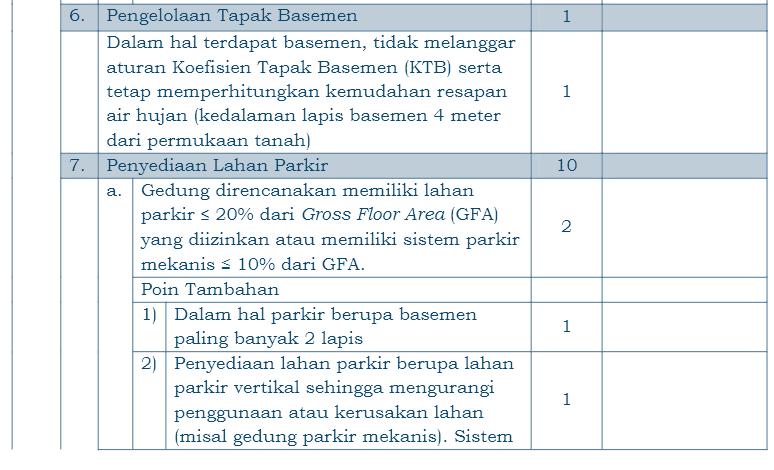

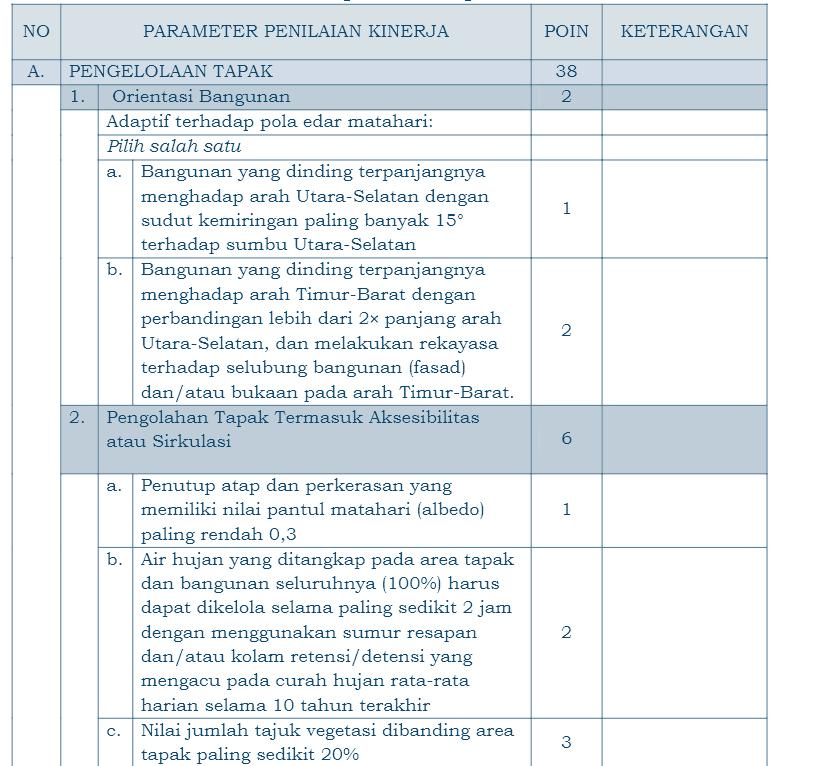

ANALISIS ASD GBCI DAN PUPR

minimal 28

27

GBCI

minimal 17

ASD P (Area Hijau)

TOLAK UKUR

POIN

CHEC KLIST

Adanya area lansekap berupa vegetasi (softscape) yang bebas dari struktur bangunan dan struktur sederhana bangunan taman (hardscape) di atas permukaan tanah atau di bawah tanah. a. Untuk konstruksi baru, luas areanya adalah minimal 10% dari luas total lahan. b. Untuk renovasi utama (major renovation), luas areanya adalah minimal 50% dari ruang terbuka yang bebas basement dalam tapak.

P

+

Area ini memiliki vegetasi mengikuti Permendagri No 1 tahun 2007 Pasal 13 (2a) dengan komposisi 50% lahan tertutupi luasan pohon ukuran kecil, ukuran sedang, ukuran besar, perdu setengah pohon, perdu, semak dalam ukuran dewasa, dengan jenis tanaman mempertimbangkan Peraturan Menteri PU No. 5/PRT/M/2008 mengenai Ruang Terbuka Hijau (RTH) Pasal 2.3.1 tentang Kriteria Vegetasi untuk Pekarangan.

P

+

TOLAK UKUR

POIN

CHEC KLIST

Memilih daerah pembangunan yang dilengkapi minimal delapan dari 12 prasarana sarana kota.

1

-

Memilih daerah pembangunan dengan ketentuan KLB>3

1

+

Melakukan revitalisasi dan pembangunan di atas lahan yang bernilai negatif dan tak terpakai karena bekas pembangunan atau dampak negatif pembangunan.

1

+

POIN

CHEC KLIST

Terdapat minimal tujuh jenis fasilitas umum dalam jarak pencapaian jalan utama sejauh 1500 m dari tapak.

1

+

Membuka akses pejalan kaki selain ke jalan utama di luar tapak yang menghubungkannya dengan jalan sekunder dan/atau lahan milik orang lain sehingga tersedia akses ke minimal tiga fasilitas umum sejauh 300 m jarak pencapaian pejalan kaki.

1

+

ASD 1 (Pemilihan Tapak)

ASD 2 (Aksesibilitas Komunitas)

TOLAK UKUR

Menyediakan fasilitas/akses yang aman, nyaman, dan bebas dari perpotongan dengan akses kendaraan bermotor untuk menghubungkan secara langsung bangunan dengan bangunan lain, di mana terdapat minimal tiga fasilitas umum dan/atau dengan stasiun transportasi masal.

2

-

Membuka lantai dasar gedung sehingga dapat menjadi akses pejalan kaki yang aman dan nyaman selama minimum 10 jam sehari.

2

+

TOLAK UKUR

POIN

CHEC KLIST

Adanya halte atau stasiun transportasi umum dalam jangkauan 300 m (walking distance) dari gerbang lokasi bangunan dengan tidak memperhitungkan panjang jembatan penyeberangan dan ramp.

1

-

Menyediakan shuttle bus untuk pengguna tetap gedung dengan jumlah unit minimum untuk 10% pengguna tetap gedung.

1

-

Menyediakan fasilitas jalur pedestrian di dalam area gedung untuk menuju ke stasiun transportasi umum terdekat yang aman dan nyaman dengan mempertimbangkan Peraturan Menteri Pekerjaan Umum 30/PRT/M/2006 mengenai Pedoman Teknis Fasilitas dan Aksesibilitas pada Bangunan Gedung dan Lingkungan Lampiran 2B.

1

+

TOLAK UKUR

POIN

CHEC KLIST

Adanya tempat parkir sepeda yang aman sebanyak satu unit parkir per 20 pengguna gedung hingga maksimal 100 unit parkir sepeda.

1

+

Apabila tolok ukur 1 diatas terpenuhi, perlu tersedianya shower sebanyak 1 unit untuk setiap 10 parkir sepeda.

1

+

ASD 3 (Transportasi Umum)

ASD 4 (Fasilitas Pengguna Sepeda)

ASD 5 (Lanskap Pada Lahan)

TOLAK UKUR

POIN

CHEC KLIST

Adanya area lansekap berupa vegetasi (softscape) yang bebas dari bangunan taman (hardscape) yang terletak di atas permukaan tanah seluas minimal 40% luas total lahan. Luas area yang diperhitungkan adalah termasuk yang tersebut di Prasyarat 1, taman di atas basement, roof garden, terrace garden, dan wall garden, dengan mempertimbangkan Peraturan Menteri PU No. 5/PRT/M/2008 mengenai Ruang Terbuka Hijau (RTH) Pasal 2.3.1 tentang Kriteria Vegetasi untuk Pekarangan.

1

+

Bila tolok ukur 1 dipenuhi, setiap penambahan 5% area lansekap dari luas total lahan mendapat 1 nilai.

1

+

Penggunaan tanaman yang telah dibudidayakan secara lokal dalam skala provinsi, sebesar 60% luas tajuk dewasa terhadap luas area lansekap pada ASD 5 tolok ukur 1.

1

-

TOLAK UKUR

POIN

CHEC KLIST

Menggunakan berbagai material untuk menghindari efek heat island pada area atap gedung sehingga nilai albedo (daya refleksi panas matahari) minimum 0,3 sesuai dengan perhitungan.

1

+

Menggunakan green roof sebesar 50% dari luas atap yang tidak digunakan untuk mechanical electrical (ME), dihitung dari luas tajuk.

1

-

Menggunakan berbagai material untuk menghindari efek heat island pada area perkerasan non-atap sehingga nilai albedo (daya refleksi panas matahari) minimum 0,3 sesuai dengan perhitungan.

1

+

Desain lansekap berupa vegetasi (softscape) pada sirkulasi utama pejalan kaki menunjukkan adanya pelindung dari panas akibat radiasi matahari.

1

+

Desain lansekap berupa vegetasi (softscape) pada sirkulasi utama pejalan kaki menunjukkan adanya pelindung dari terpaan angin kencang.

1

+

ASD 6 (Iklim Mikro)

ASD 7 (Manajemen Air Limpasan Hujan)

TOLAK UKUR

POIN

CHEC KLIST

Pengurangan beban volume limpasan air hujan ke jaringan drainase kota dari lokasi bangunan hingga 85%, yang dihitung menggunakan nilai intensitas curah hujan sebesar 50 mm/hari.

1

-

Menunjukkan adanya upaya penanganan pengurangan beban banjir lingkungan dari luar lokasi bangunan.

1

-

Pengurangan beban volume limpasan air hujan ke jaringan drainase kota dari lokasi bangunan hingga 50%, yang dihitung menggunakan nilai intensitas curah hujan sebesar 50 mm/hari.

2

-

Menggunakan teknologi-teknologi limpasan air hujan.

1

+

yang

dapat

mengurangi

debit

16 Kesimpulan: Daerah Barat lebih banyak dan mungkin untuk menjadi ruang terbuka hijau. Sedangkan di bagian Timur lebih mungkin untuk menjadi area terbangun.

Orientasi

Aksesibilitas

Dinding terpanjang mengarah pada Utara dan Selatan karena peletakan massa mengikuti sunpath

Pemberian akses yang mudah untuk mencapai massa ke massa

Pedestrian Ways Menyediakan Pedestrian ways di setiap koridor jalan yang nyaman dan aman untuk anak-anak

RTH RTH lebih banyak berada di bagian Barat arena termasuk lahan yang tidak layak bangun.

Parking Area

Softscape

Menyediakan tempat parkir <20% dari gloss floor area

Memberikan softscape minimal sebanyak 40% tanpa ada hardscape yang menutupi

Air Hujan

Material

Mengelola air hujan untuk keperluan gedung atau sebelum diarahkan menuju pembuangan kota

Pemilihan material yang dapat mengurangi urban heat island dan aman untuk pengguna anakanak

ANALISIS TAPAK

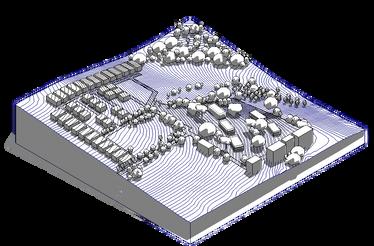

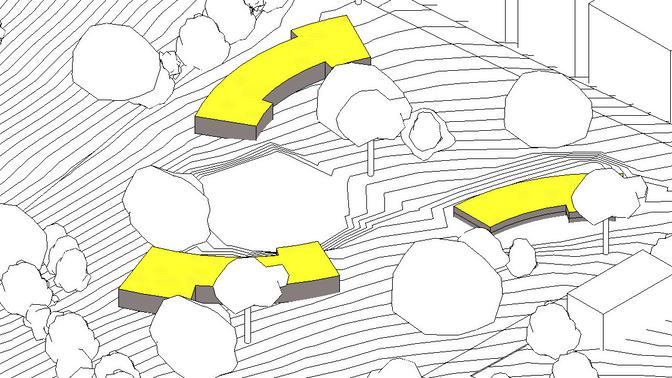

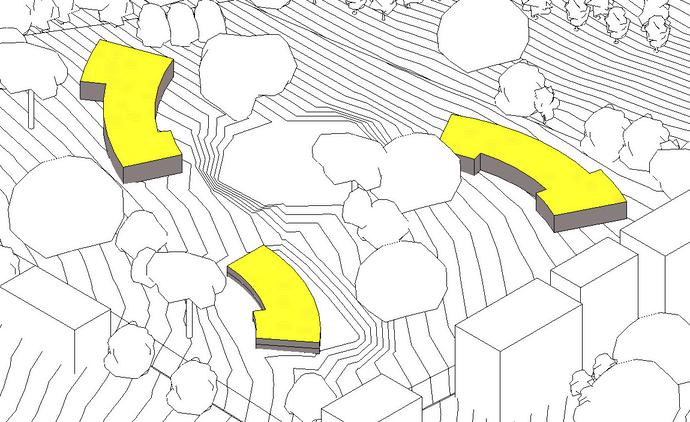

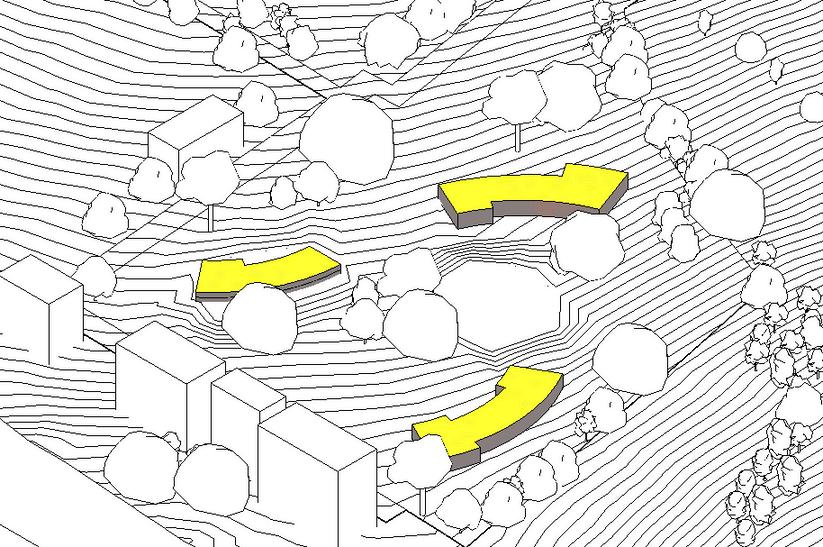

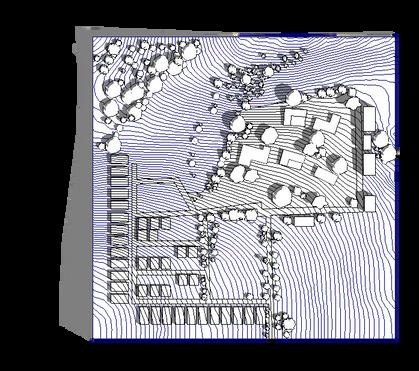

Penataan massa

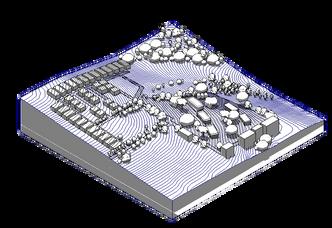

TOPOGRAFI

MATAHARI

ANGIN

Peletakan massa bangunan memanjang dari arah barat ke timur dengan mengikuti garis kontur agar tidak memperbanyak pengelolahan lahan secara cut and fill

Peletakan massa bangunan memanjang dari arah barat ke timur, dengan proporsi dinding utara dan selatan lebih banyak terpapar sinar matahari serta arah barat dan timur dengan proporsi paparan sinar matahari yang lebih minim

Peletakan bangunan zigzag agar angin dapt masuk ke setiap bangunan tanpa terhalang oleh bangunan yang lain

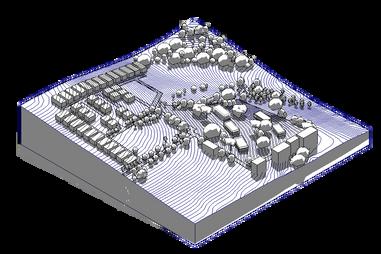

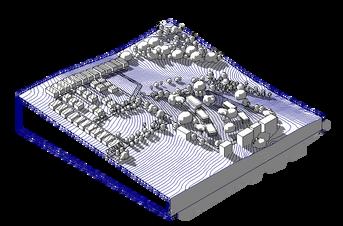

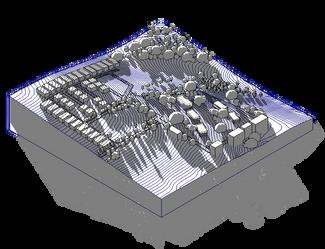

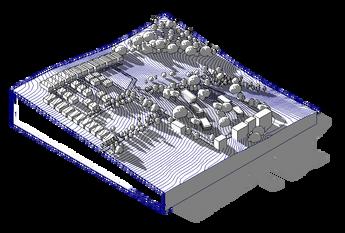

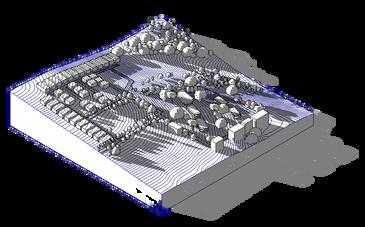

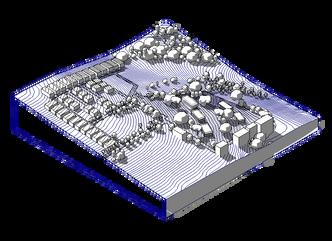

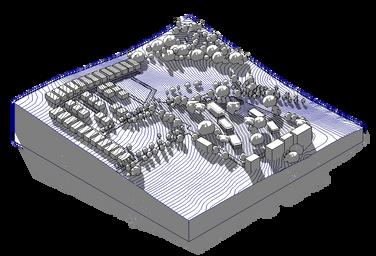

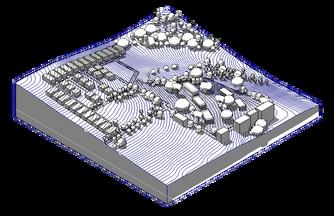

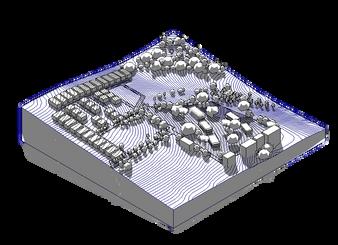

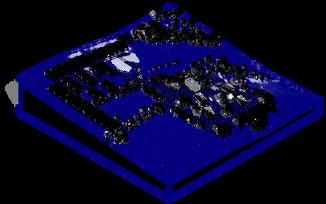

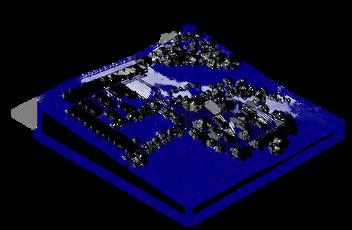

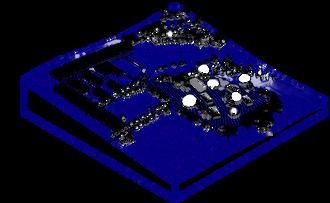

PEMBAYANGAN Juni-juli 08.00 - 17.00

Desember - Januari 08.00 - 17.00

Mei 08.00 - 17.00

17.00

17.00

17.00

12.00

12.00

12.00

08.00

08.00

08.00

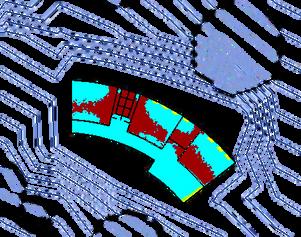

Analisis Solar Utara

Orientasi

Selatan

Karena orientasi massa bangunan memanjang dari arat timur ke barat serta dinding bangunan utara dan selatan yang lebar. Proporsi dinding sebelah timur dan barat yang terkena sinar matahari jauh lebih optimla daripada orientasi memanjnag dari utara ke selatan.

Peletakan massa bercluster namun masih linear serta vegetasi alami dalam tapak, membantu mengurangi panas dari sinar matahari langsung

Barat

Timur

Pembayangan Peletakan bangunan bercluster tidak menimbulkan koridor gelap antar bangunan. Bayangan antar bangunan tidak saling kena satu sama lain.

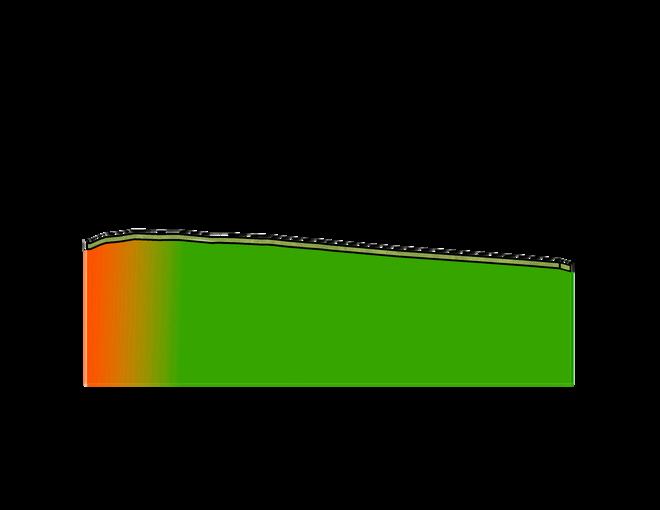

Heat Indicator

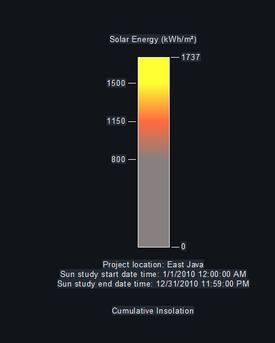

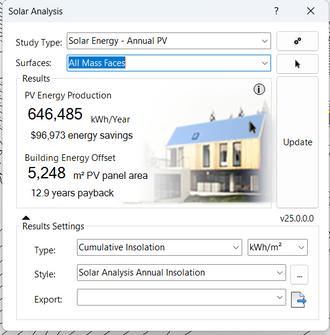

PV Energy Production

Roof

North

South

West

East

A

B

C

D

E

Alternative Design

Solar Panel

Green Roof

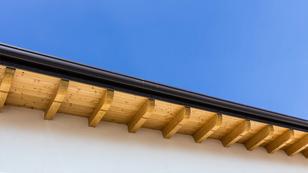

Overhang

Sunshading

Double skin

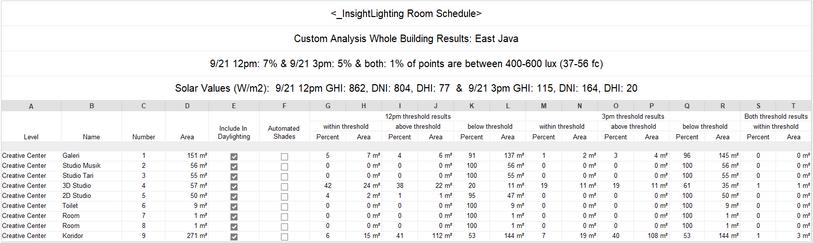

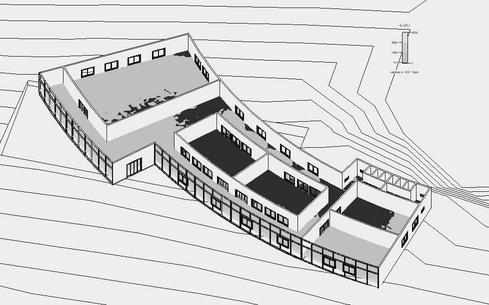

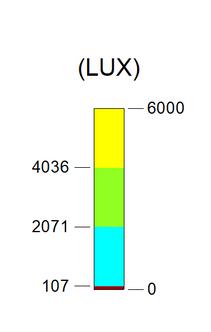

DAYLIGHT ANALYZES

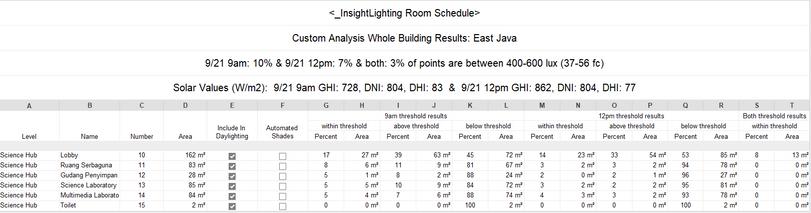

DAYLIGHT ANALYZE and Sciencieon Hub t Innova mber Septe-12.00 09.00

E

F

D

A. B. C. D. E. F.

C A

B

Lobby Ruang serbaguna Gudang penyimpanan Laboratorium sains Laboratorium multimedia Toilet

1

Lighting t h g i s n I Room

ns Lab Sai 09.00 Pagi

Ruang

Pada laboratorium sains pukul 9 pagi, hanya 5% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 10% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 84% area dengan pencahayaan <400 lux.

12.00 Siang Pada laboratorium sains pukul 12 siang, hanya 3% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 2% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 95% area dengan pencahayaan <400 lux.

15.00 Sore Semua area ruang memiliki pencahayaan <400 lux pada sore hari.

Standard Standar pencahayaan minimal laboratorium sains adalah 500 lux.

untuk

Kesimpulan Jadi, pada ruang laboratorium sains, baik dari pagi hingga sore hari dominan terdapat area dengan pencahyaan <400 lux. Sedangkan standar pada laboratorium sains adalah 500 lux.

Solusi Memperlebar dimensi bukaan di sebelah selatan

Memberikan gap ruang dengan toiet di sebelah timur

Memberikan shading device pada sisi sebelah utara

2

Lighting Insight m Roo

Ruang una Serbag 09.00 Pagi Pada ruang serbaguna pukul 9 pagi, hanya 8% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Ruang

Terdapat 11% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 81% area dengan pencahayaan <400 lux.

12.00 Siang Pada ruang serbaguna pukul 12 siang, hanya 3% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 3% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 94% area dengan pencahayaan <400 lux.

15.00 Sore Semua area ruang memiliki pencahayaan <400 lux pada sore hari.

Standard Standar pencahayaan minimal untuk laboratorium sains adalah 500-1000 lux.

Kesimpulan Jadi, pada ruang serbaguna, baik dari pagi hingga sore hari dominan terdapat area dengan pencahyaan <400 lux. Sedangkan standar pada laboratorium sains adalah 500-1000 lux.

Solusi Memperlebar dimensi bukaan di sebelah utara

Menambah bukaan pada sisi ruang sebelah selatan dan timur

Menggunakan material double glass pada sisi timur agar cahaya matahari tidak terlalu menyengat

3

Lighting Insight m Roo

a ltimedi Lab Mu 09.00 Pagi

Pada laboratorium multimedia pukul 9 pagi, hanya 5% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 7% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 88% area dengan pencahayaan <400 lux.

12.00 Siang Pada lab komputer pukul 12 siang, hanya 4% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 2% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 93% area dengan pencahayaan <400 lux.

15.00 Sore Semua area ruang memiliki pencahayaan <400 lux pada sore hari.

Ruang

Standard Standar pencahayaan minimal untuk laboratorium komputer adalah 500 lux.

Kesimpulan Jadi, pada lab komputer, baik dari pagi hingga sore hari dominan terdapat area dengan pencahyaan <400 lux. Sedangkan standar pada laboratorium komputer adalah 500 lux.

Solusi Mengubah lux lighting menjadi minimal 300 lux

4

Lighting t h g i s n I Room

Mengurangi bukaan pada sisi selatan

Memberikan shading device tanpa mengurangi jumlah bukaan

Gudang n pana Penyim 09.00 Pagi Pada gudang penyimpanan pukul 9 pagi, hanya 5% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 8% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 88% area dengan pencahayaan <400 lux.

12.00 Siang Pada gudang penyimpanan pukul 12 siang, hanya 2% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 2% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 96% area dengan pencahayaan <400 lux.

15.00 Sore Semua area ruang memiliki pencahayaan <400 lux pada sore hari.

Ruang

Standard Standar pencahayaan minimal untuk gudang penyimpanan adalah 150 lux.

Kesimpulan Jadi, pada gudang penyimpanan, baik dari pagi hingga sore hari dominan terdapat area dengan pencahyaan <400 lux.

Sedangkan standar pada gudang adalah 150 lux. Sehingga ruang sudah memenuhi

Solusi Mengubah lux lighting menjadi minimal 150 lux

Mengubah dimensi bukaan pada sisi utara

Mengurangi jumlah bukaan menjadi 1

5

Lighting t h g i s n I Room

or an korid d y b b o L 09.00 Pagi Pada lobby pukul 9 pagi, hanya 17% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

12.00 Siang Pada lobby pukul 12 siang, hanya 14% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 39% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 45% area dengan pencahayaan <400 lux.

Terdapat 33% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 53% area dengan pencahayaan <400 lux.

Ruang

Standard Standar pencahayaan minimal untuk lobby adalah 350 lux.

Kesimpulan Pada lobby, sebagian ruangan memperoleh sinar matahari secara optimal. Namun masih terdapat area yang terpapar langsung. Standar lux pada lobby adalah 350 lux sehingga diperlukan shading device atau pemilihan jenis kaca agar panas cahaya matahari.

15.00 Sore Semua area ruang memiliki pencahayaan <400 lux pada sore hari.

Solusi Mengubah lux lighting Menggunakan material menjadi minimal 350 lux double glass jika tetap menggunakan kaca

6 Lighting g Insi ht m Roo

Toilet

Ruang

Pada seluruh waktu, semua area toilet memiliki pencahayaan <400 lux Solusi Mengubah lux lighting menjadi minimal 100 lux Memberikan (bouven)

ventilasi

Mengganti kaca dengan dinding batu bata sehingga cahaya ayng masuk tidak terlalu berlebihan

DAYLIGHT ANALYZE eative Cr d n a t r A Center

ber Septe-m .00 2 09.00 1

E F

A. B. C. D. E. F. G.

D C A

G B

Studio seni 3D Studio seni 2D Studio musik Studio tari Galeri seni Koridor Toilet

1 Lighting s In ight m Roo

Galeri 09.00 Pagi Pada galeri pukul 9 pagi, hanya 7% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 7% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 86% area dengan pencahayaan <400 lux.

12.00 Siang Pada galeri pukul 12 siang, hanya 4% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 4% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 92% area dengan pencahayaan <400 lux.

15.00 Sore Pada galeri pukul 3 sore, hanya 1% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 3% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 97% area dengan pencahayaan <400 lux.

Ruang

Standard Standar pencahayaan minimal untuk galeri adalah 500-750 lux.

Kesimpulan Pada galeri, baik dari pagi hingga sore hari dominan terdapat area dengan pencahyaan <400 lux. Sedangkan standar pada galeri adalah 500-750 lux.

Solusi Menggunakan pencahayaan buatan khusus karya seni Menggunakan material kaca pada batas ruangan dengan koridor

1

Lighting Insight m Roo

io 3D Stud 09.00 Pagi Pada studio seni 3D pukul 9 pagi, 25% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Ruang

Terdapat 27% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 47% area dengan pencahayaan <400 lux.

12.00 Siang Pada studio seni 3D pukul 12 siang, hanya 21% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 28% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 51% area dengan pencahayaan <400 lux.

15.00 Sore Pada studio seni 3D pukul 3 sore, 24% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 75% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 1% area dengan pencahayaan <400 lux.

Standard Standar pencahayaan minimal untuk Studio seni adalah 750 lux.

Kesimpulan Pada studio seni 3D, pada sore dominan aea terlalu terang. Pada pagi dan siang dominan area masih <400 lux. Sedangkan standar pada studio seni adalah 750 lux.

Solusi Menambahkan bukaan di sebelah timur Memberikan fasad pada bagian selatan

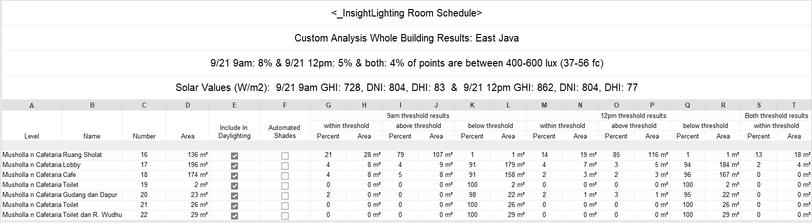

DAYLIGHT ANALYZE h and la Mushoel taria Caf er b Septe-m .00 2 1 0 09.0

F D A

C

B

A. B. C. D.

Mushollah Cafe Lobby Toilet

1 Lighting s In ight m Roo

holat Ruang S 09.00 Pagi Pada ruang sholat pukul 9 pagi, 21% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

15.00 Sore Pada galeri pukul 3 sore, 24% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 79% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 1% area dengan pencahayaan <400 lux.

Terdapat 75% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 1% area dengan pencahayaan <400 lux.

12.00 Siang Pada laboratorium sains pukul 12 siang, hanya 14% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 86% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 1% area dengan pencahayaan <400 lux.

Standard Standar pencahayaan minimal Ruang sholat adalah 500-750 lux.

untuk

Kesimpulan Pada ruang sholat, baik dari pagi hingga sore hari dominan terdapat area dengan pencahyaan >600 lux. Sedangkan standar pada ruang sholat adalah 200 lux.

Solusi Jika tetap menggunakan material kaca, kaca menggunakan bahas double glass dan pemberian shading device Mengganti material kaca menggunakan roster

2

Lighting Insight m Roo

Cafe 09.00 Pagi

Ruang

Pada cafe pukul 9 pagi, 4% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 5% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 91% area dengan pencahayaan <400 lux.

12.00 Siang Pada cafe pukul 12 siang, hanya 2% dari luas ruang dengan pencahayaan dalam rentang optimal (400-600 lux).

Terdapat 2% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 96% area dengan pencahayaan <400 lux.

15.00 Sore Pada cafe pukul 3 sore, pencahayaan yang maksimal

tidak

ada

Terdapat 1% area dengan pencahayaan >600 lux atau terlalu terang. Dan terdapat 99% area dengan pencahayaan <400 lux.

Standard Standar pencahayaan minimal Ruang sholat adalah 150-200 lux.

untuk

Kesimpulan Pada cafe, baik dari pagi hingga sore hari dominan terdapat area dengan pencahayaan <400 lux. Sedangkan standar pada cafe adalah 200 lux.

Solusi Jika tetap menggunakan material kaca, memberikan sebuah tanaman gantung sebagai penyerap panas Menurunkan standar lux menjadi minimal 150 lux
