TALLERDETECNICAS
SUSTENTABLES
T1
PROYECTO BASILIOBAUTISTAANDREOOLUIS
VT=S*P*A*VV
S= Tasa de acumulacion
P= Numero de habitantes
A= VIDA UTIL
Vv=Factor de vacio
VT=0.06*10*5*1.33
B=Area
H=VT/B
H=Altura o profundidad
VT=Volumen
VT=3.99M3
1.5
H=3.99/1.5
1.5m3
H=2.66M
CALCULODEVOLUMEN
1
BAÑOENSECO

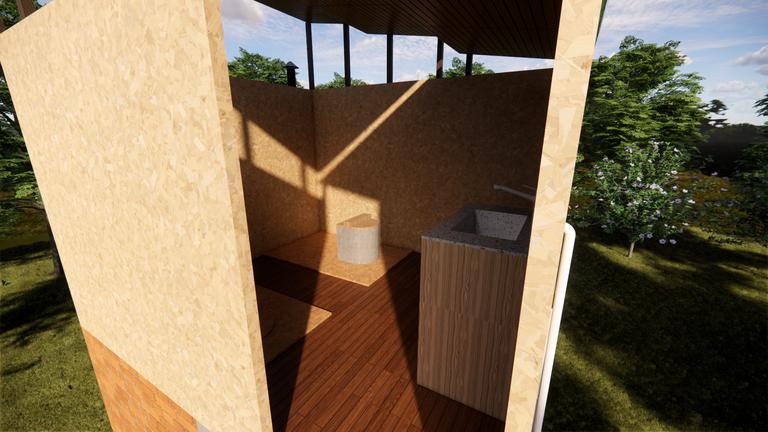

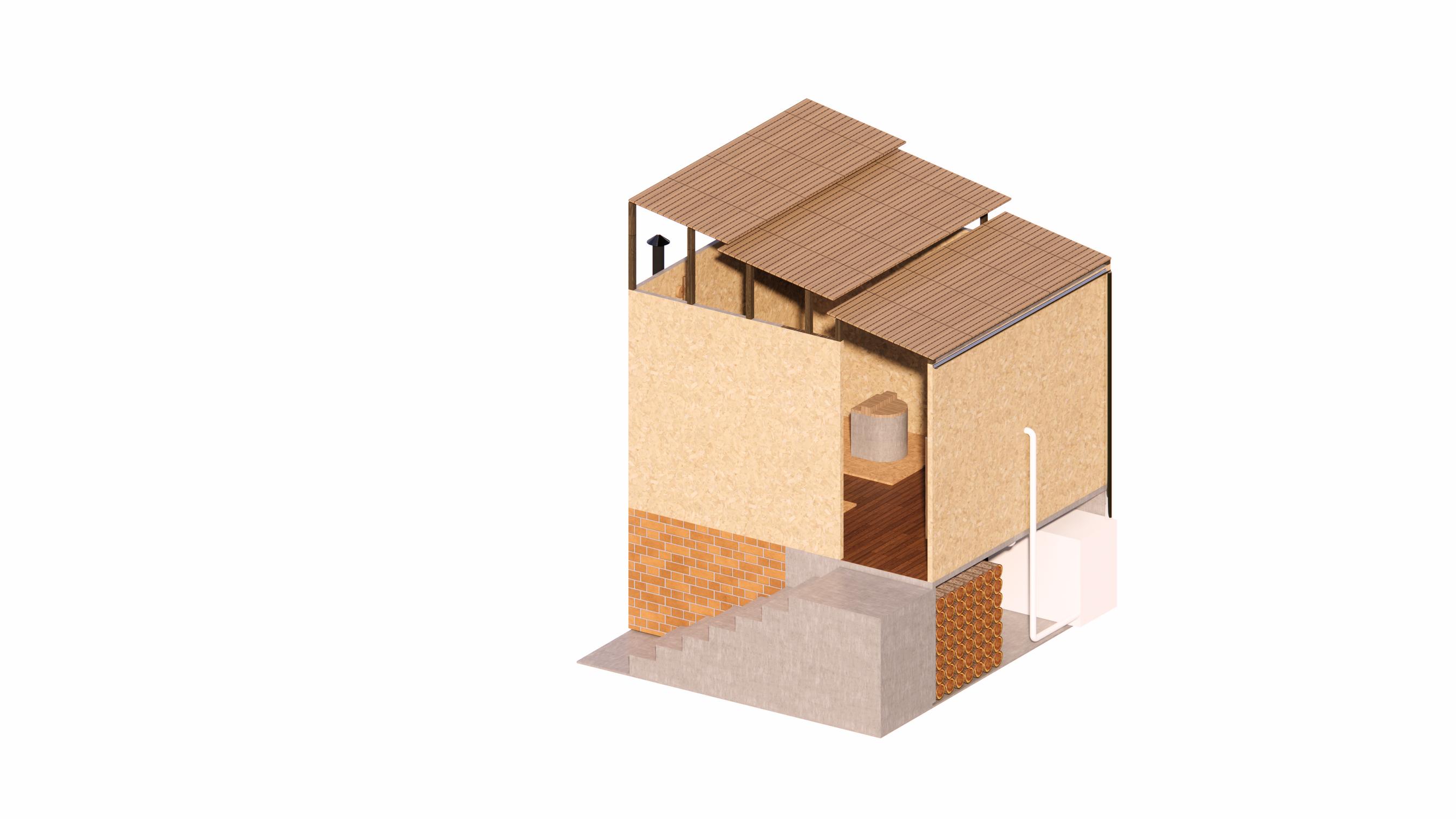

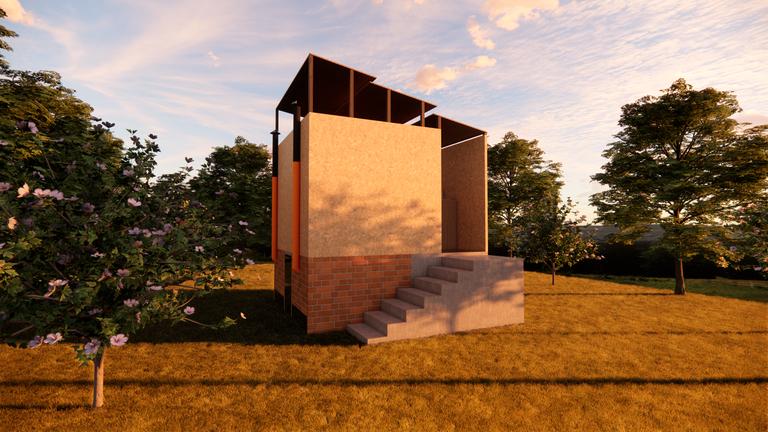

El proyecto se trata de diseñar un baño en seco, en mi caso el diseño esta compuesto por una estructura de 4 materiales. Para la base tenemos ladrillos que estan en la parte donde se encuentra las fosas y el concreto que se encuentra en el piso, parte de la base y la escalera. Para las paredes usamos tablones de aglomerado, ya que es un material reciclable y el techo es de paneles de madera que estan puesto en tres niveles e inclinadas para una mejor ventilación y para aprovechar las lluvias
MATERIALIDAD
PANELES DE MADERA

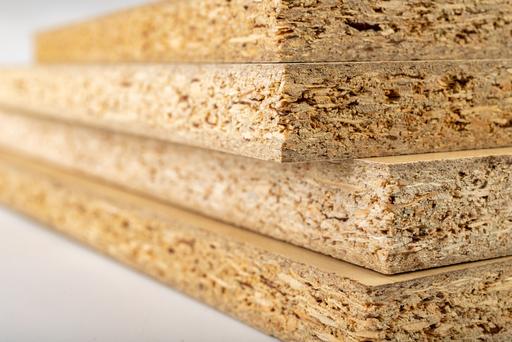

PANELES DE AGLOMERADO

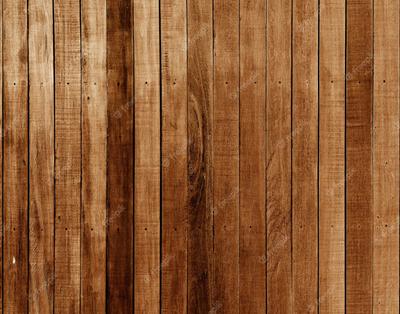

TABLONES DE MADERA
LADRILLO
CONCRETO

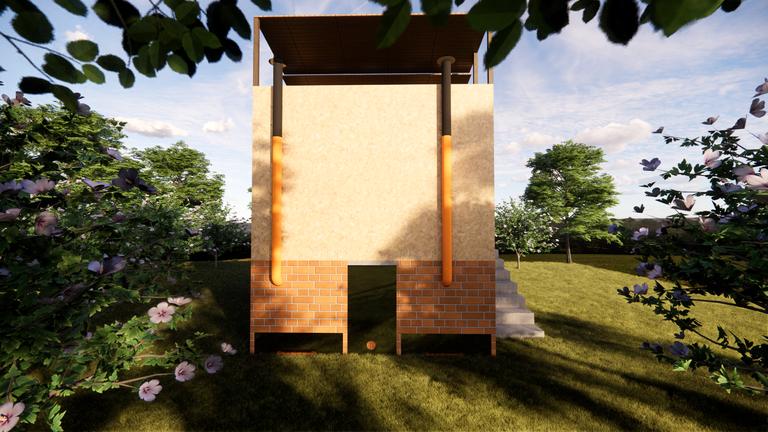

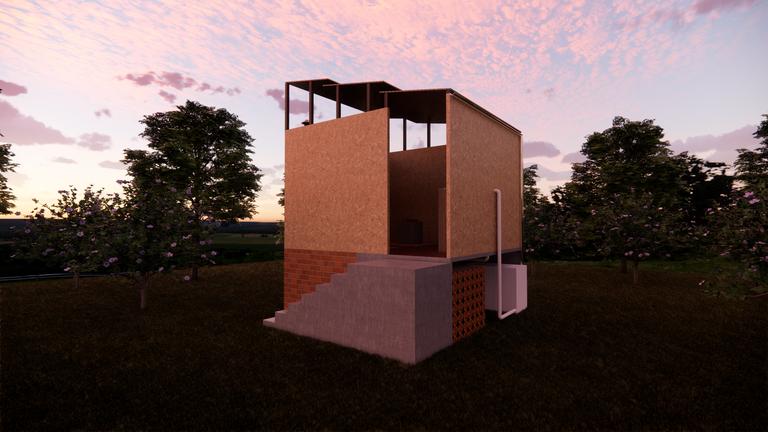

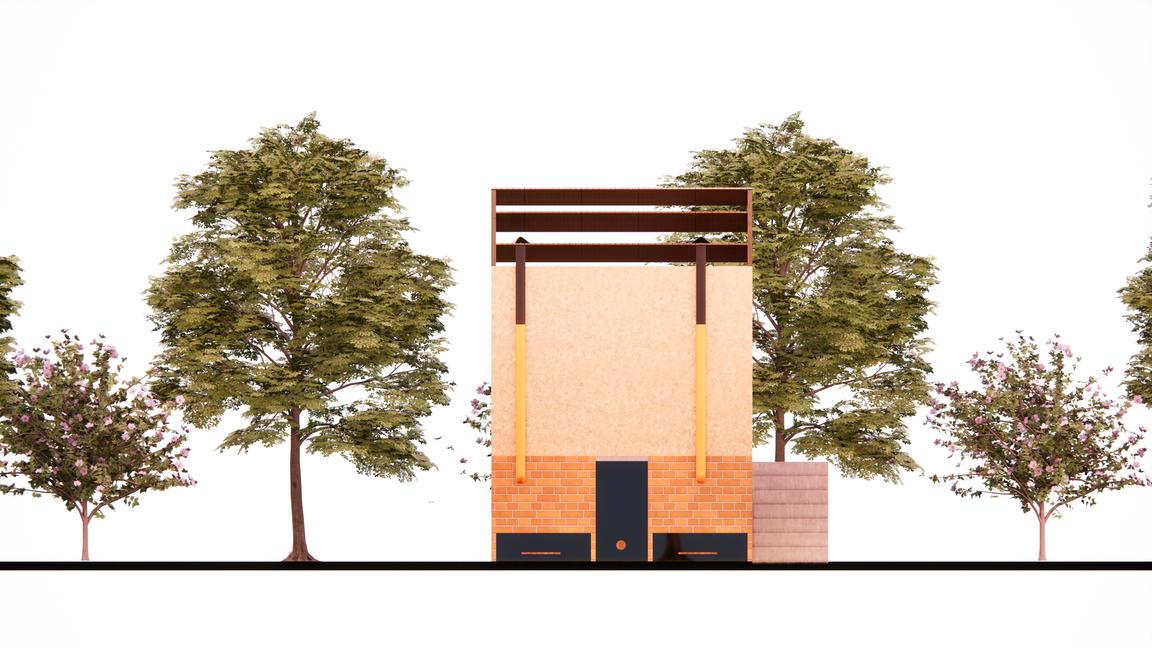

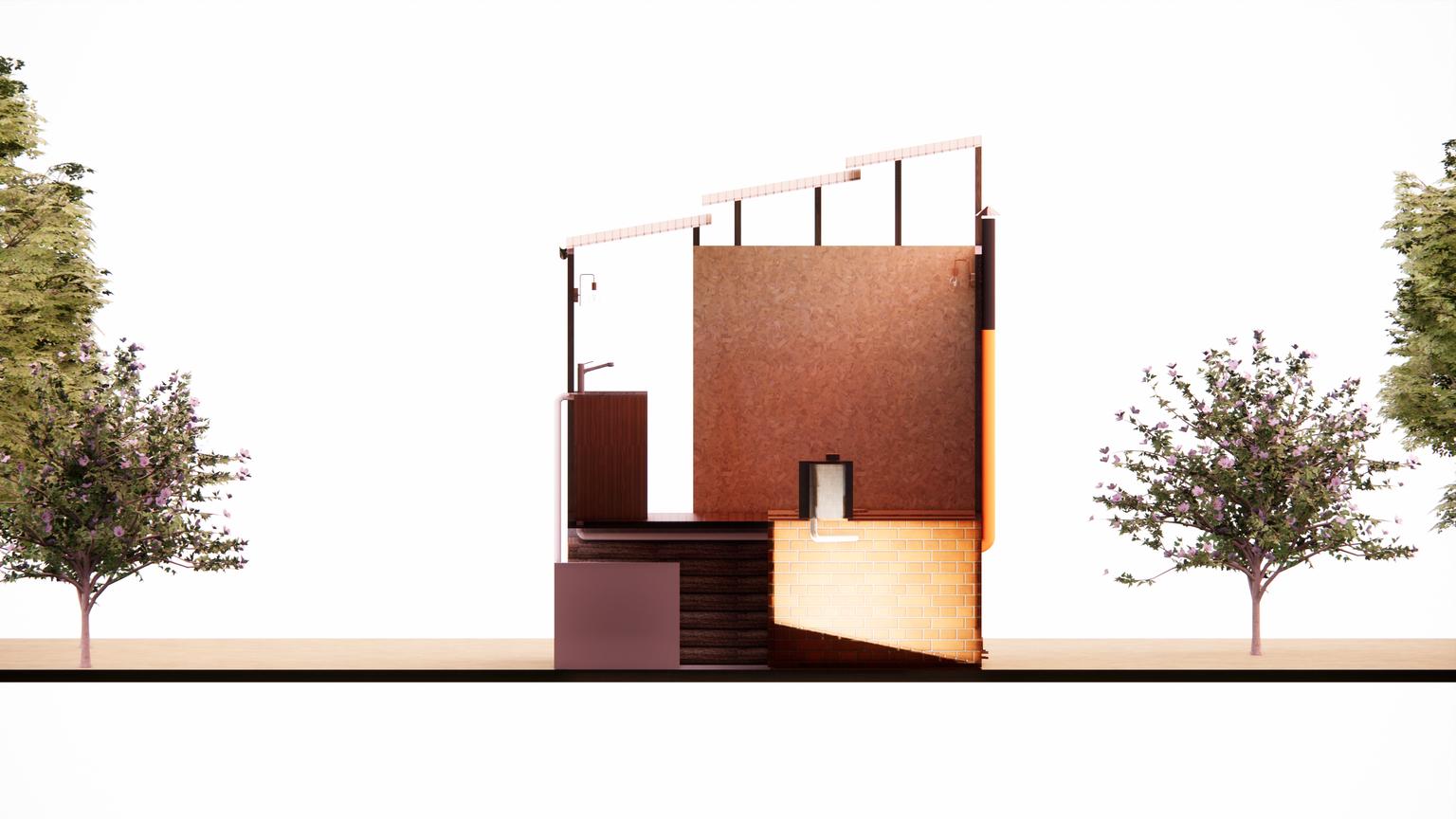

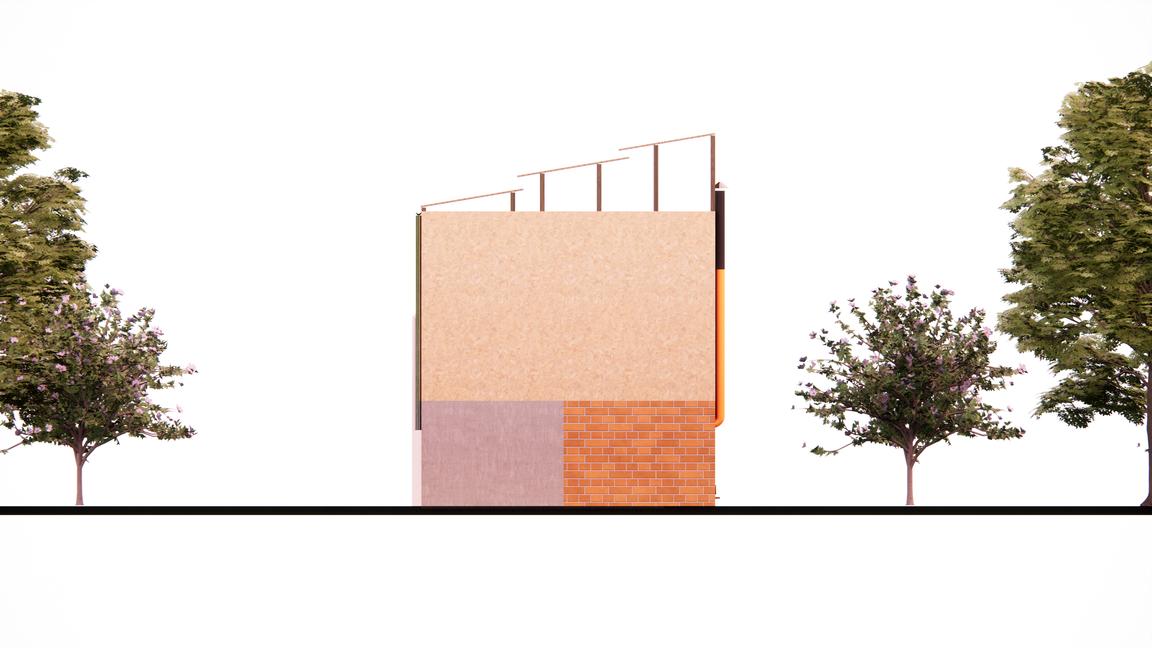

VISTAS

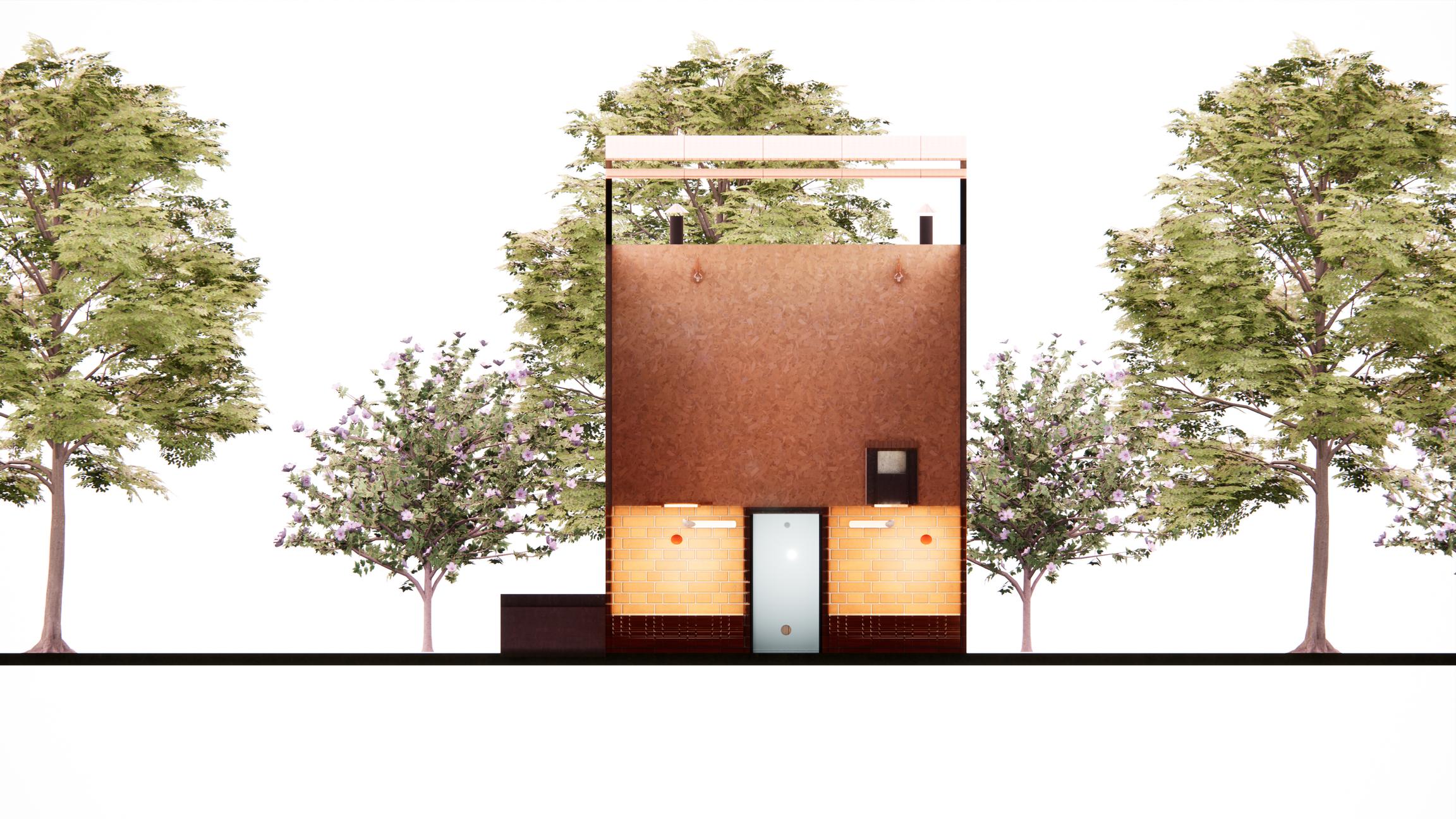

FRONTAL

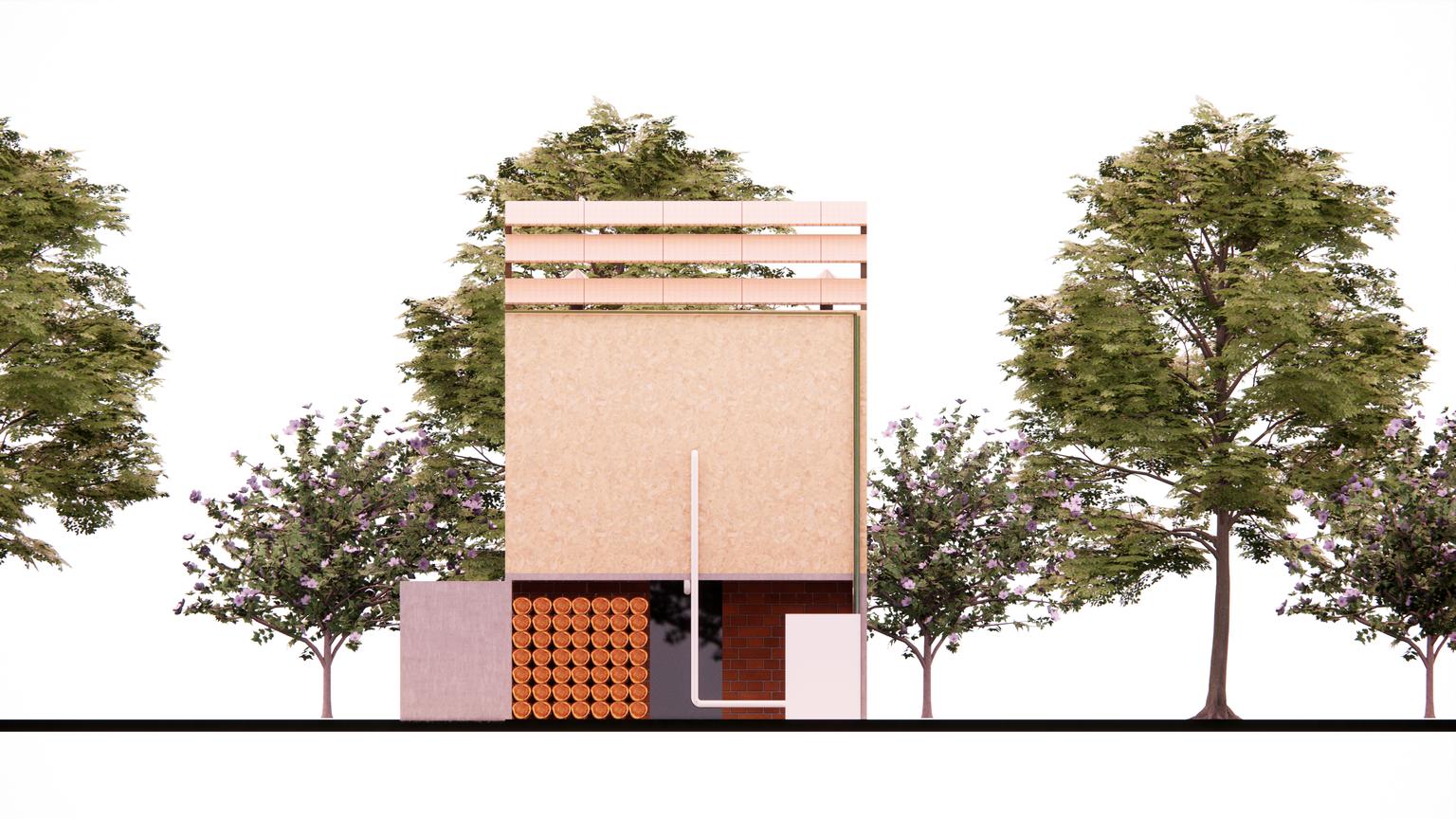

TRASERA

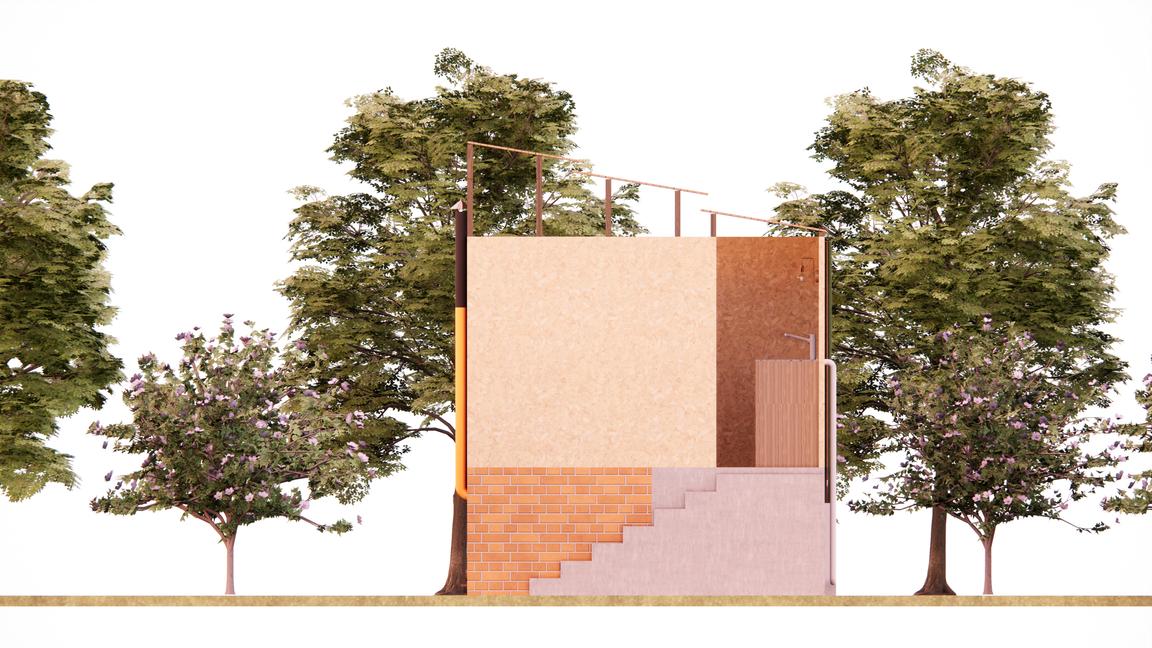

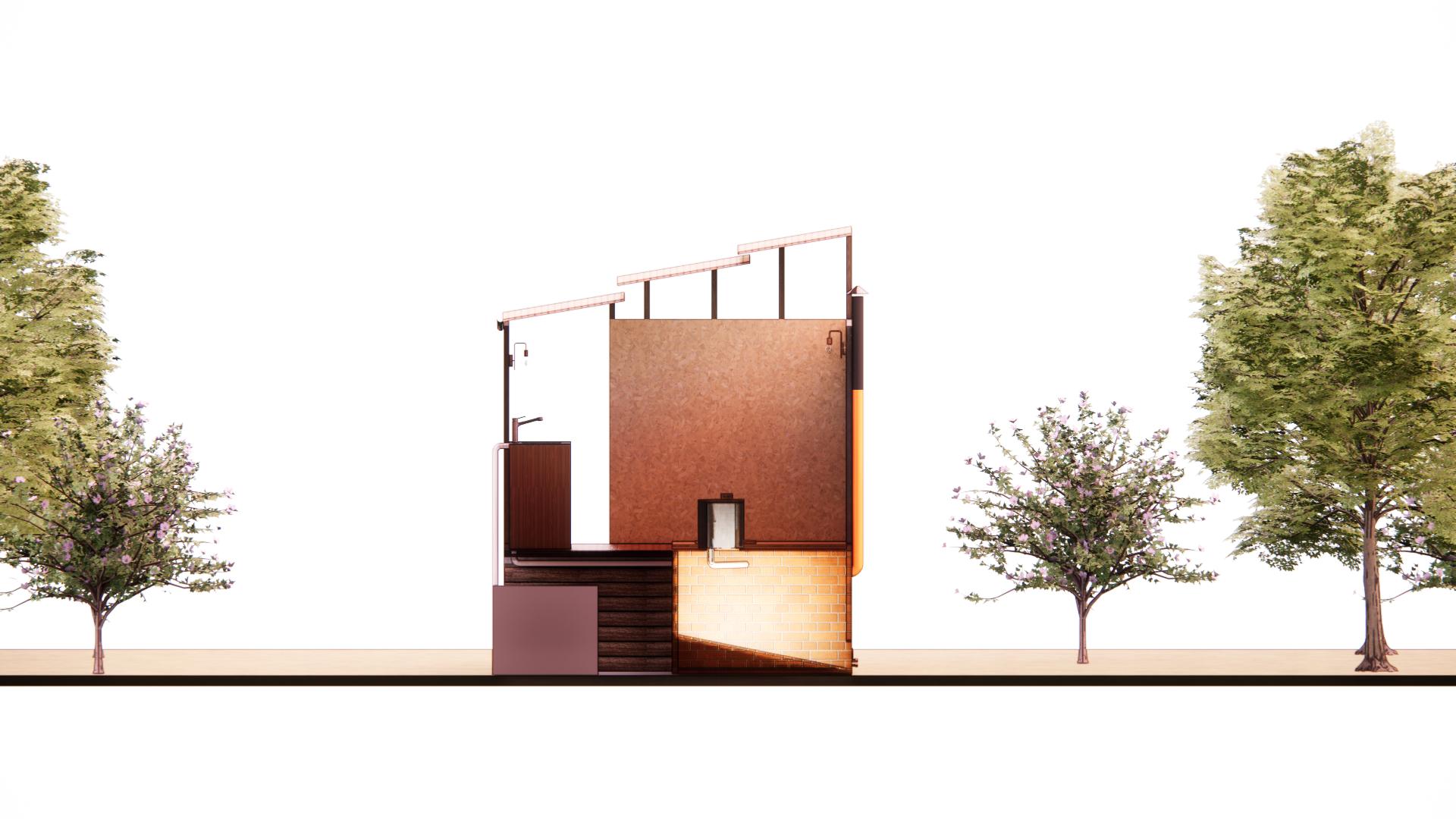

LATERAL
LATERAL DERECHO
IZQUIERDO
CORTES
INNOVACION
El primer cambio que hice en la fosa es que no sea totalmente plano si no que tenga una pequeña rampa para que a la hora de sacar los residuos sea mas sencillo
Lo segundo que hice es tratar de usar material reciclable y materiales que sean amigable con el medio ambiente, tales como la madera y los paneles de aglomerado

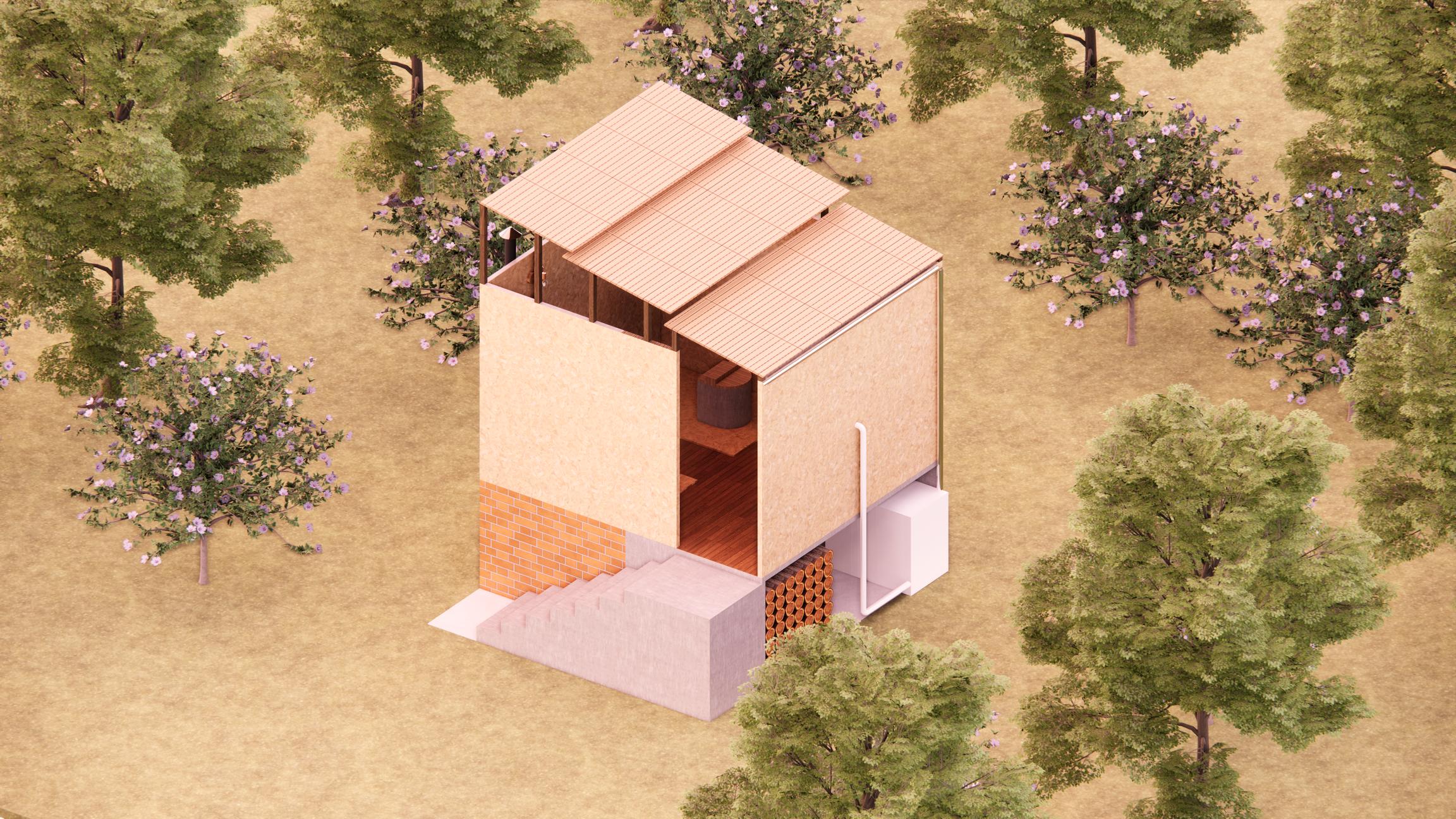

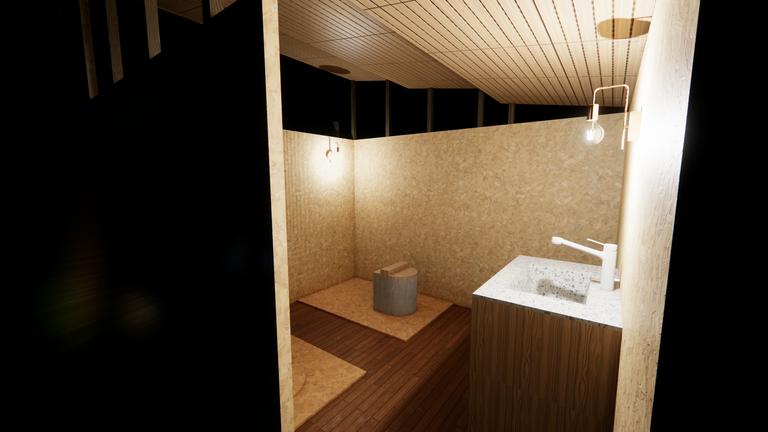

Lo tercero que hice es que haya luz natural y un flujo de ventilación, y eso lo pude resolver gracias a como esta estructurado el techo.
Lo cuarto que logre colocar es que se pueda recolectar el agua de las lluvias para poder usar en el lavamanos y el residuo de agua del lavamanos se va ir a un recipiente donde tambien caerán los residuos líquidos como la orina
ventilacion y puerta de desechos
Materiales reciclados y amigables con el medio ambiente
rampa de residuos y estructura de techo recoleccion de agua pluviales
