Tecnología Óptica

LA FOTÓNICA

TECNOLOGÍA ÓPTICA

Por José Andrés López Caballero

LA FOTÓNICA

TECNOLOGÍA ÓPTICA

Por José Andrés López Caballero

CRÉDITOS

DISEÑO DE PORTADA

Andrés López

DESARROLLO

Andrés López

COLABORADORES ISSUU

José López

Tabla de Contenido

CONTENIDO

Pág.

1. Prologo….……………………..………………………..……..……07

2. La Fotónica.….…….……….….…….….............................. …….08

3. Enlace ÓpticoTípico actual de tecnología OPTOELECTRONICA.…...…........…...…...... …….......10

4. Soporte de la Fotónica……………………………. ….12

5. Multiplexaje Por Longitud De Onda.….….….…..……….……… 14

6. Amplificador Óptico..……………………………………….………

16

7. Transistor Óptico..………………….……….……….…….………

17

8. Compuertas Lógicas Ópticas……………………………..………18

9. Solitón…..…..……………………………………………….……… 19

10. Aplicaciones….…..……………………………………….…….…

11. Conclusiones…..…..…………………….……………….….……

Prologo

En un mundo cada vez más interconectado, la tecnología óptica emerge como un pilar fundamental, permeando múltiples aspectos de nuestras vidas con su versatilidad y potencial revolucionario. Desde la construcción de pantallas planas de alta definición hasta la creación de computadoras capaces de procesar información a velocidades vertiginosas mediante fotones en lugar de electrones, la óptica despliega su alcance en campos tan diversos como la medicina, la microscopía y la holografía.

A lo largo de este recorrido, se explorara cómo la tecnología óptica está redefiniendo la medicina, desde técnicas de imagenología de vanguardia hasta procedimientos quirúrgicos menos invasivos, y cómo la microscopía óptica permite vislumbrar mundos invisibles a simple vista, revelando los misterios del universo microscópico con una claridad sin precedentes. Además, se detallara en el intrigante mundo de la holografía, donde la luz se convierte en escultora de imágenes tridimensionales que desafían la percepción de la realidad.

A través de este E-book, se descubrirá cómo la tecnología óptica está moldeando el presente y esculpiendo el futuro de la sociedad. Desde las pantallas que adornan los dispositivos cotidianos hasta las innovaciones que están transformando la medicina y la ciencia, la óptica nos invita a contemplar un universo de posibilidades infinitas, donde la luz se convierte en la fuerza motriz de la innovación y el progreso.

LAFOTÓNICA

a fotónica es la ciencia y tecnología que estudia la generación, manipulación y detección de fotones, las partículas elementales de la luz. Esta área de estudio tiene sus raíces en la física, pero se extiende a disciplinas como la

ingeniería eléctrica, la ingeniería de materiales y la ciencia de los materiales.

El origen de la fotónica se remonta a los trabajos pioneros de Albert Einstein sobre el efecto fotoeléctrico a principios del siglo XX. Este fenómeno demostró que la luz puede comportarse como partículas discretas, llamadas fotones. Posteriormente, en la década de 1960, se desarrollaron los primeros láseres, que son dispositivos que amplifican la luz mediante la emisión estimulada de fotones, lo que marcó un hito importante en la historia de la fotónica.

LA FOTÓNICA

Desde entonces, la fotónica ha experimentado un crecimiento significativo, con avances en áreas como la fibra óptica, las comunicaciones ópticas, la optoelectrónica, la fotónica integrada, la espectroscopia óptica y las aplicaciones médicas, entre otras. La fotónica desempeña un papel fundamental en una amplia gama de tecnologías modernas, desde las comunicaciones por fibra óptica hasta los dispositivos láser en lectores de CD y DVD, y en aplicaciones médicas como la cirugía láser y la imagenología biomédica.

La fotónica ha evolucionado a partir de los principios fundamentales de la física cuántica y la teoría electromagnética, y ha dado lugar a numerosas aplicaciones y avances tecnológicos que han transformado campos como las comunicaciones, la medicina, la ciencia de los materiales y muchos otros.

Enlace Óptico Típico actual de tecnología

OPTOELECTRONICA

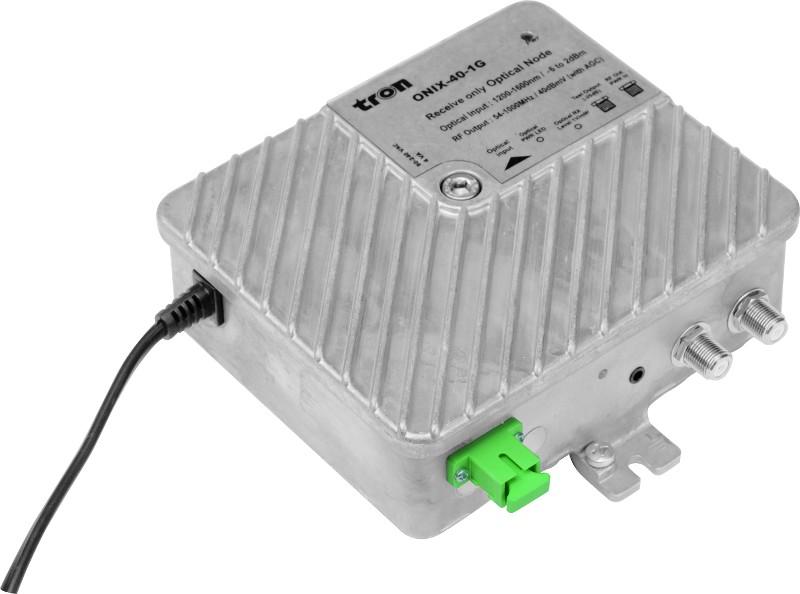

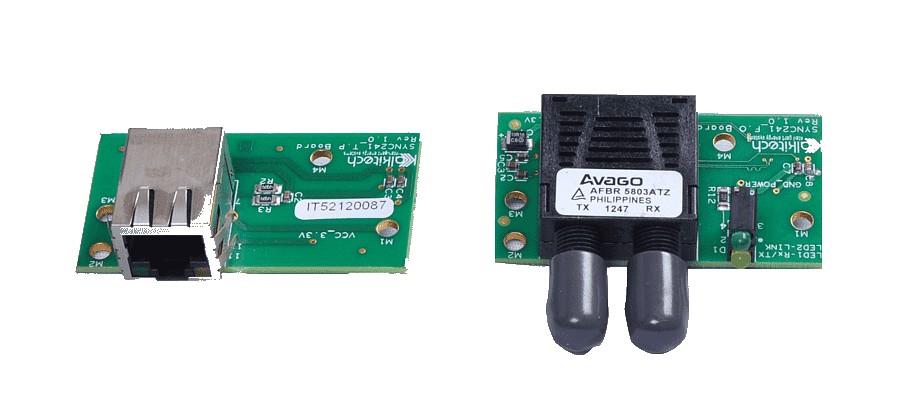

Un ejemplo típico de tecnología optoelectrónica actual es el enlace óptico utilizado en las comunicaciones de fibra óptica. Este enlace se basa en la conversión de señales eléctricas a señales ópticas y viceversa para transmitir datos a través de fibras ópticas.Aquí hay una descripción general del proceso y los componentes involucrados:

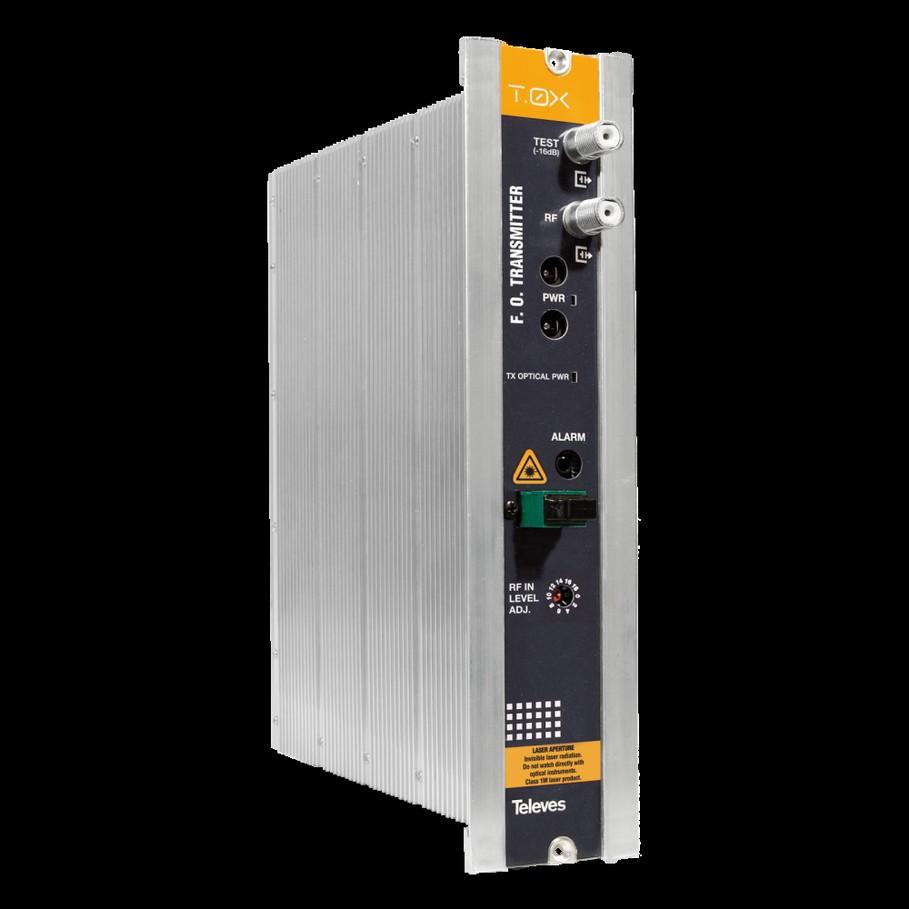

1. Transmisor óptico: En el extremo de transmisión, el transmisor óptico convierte las señales eléctricas en señales ópticas. Esto se logra utilizando un láser o un diodo emisor de luz (LED) que emite luz en la longitud de onda adecuada para la fibra óptica. El modulador óptico puede modular la intensidad o la fase de la luz emitida según la señal eléctrica de entrada.

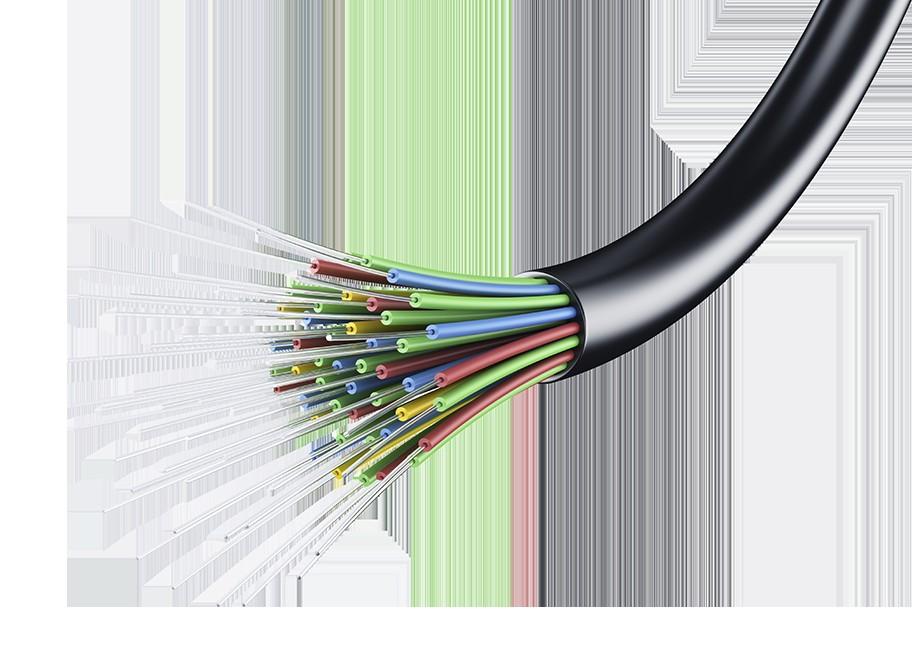

2. Fibraóptica: La luz generada por el transmisor se propaga a través de una fibra óptica. Las fibras ópticas están compuestas por un núcleo de vidrio o plástico rodeado por una capa de revestimiento. La luz se refleja internamente en el núcleo de la fibra, lo que permite que viaje largas distancias con muy poca pérdida de señal.

3. Receptor óptico: En el extremo receptor, el receptor óptico recibe la luz que viaja a través de la fibra óptica. Este receptor convierte las señales ópticas de nuevo a señales eléctricas. Usualmente, el receptor óptico consta de un fotodiodo o un fotodetector que convierte la luz en corriente eléctrica. Un amplificador óptico puede ser utilizado para amplificar la señal óptica antes de su conversión a señal eléctrica.

4. Procesamiento de señales

eléctricas: Finalmente, las señales eléctricas convertidas son procesadas por equipos electrónicos, como routers o conmutadores, para su posterior transmisión, procesamiento o almacenamiento.

Este enlace óptico típico es ampliamente utilizado en redes de comunicaciones de larga distancia, centros de datos, sistemas de transmisión de datos de alta velocidad y muchas otras aplicaciones donde se requiere una transmisión rápida y confiable de datos. La tecnología optoelectrónica ha permitido avances significativos en la capacidad y la eficiencia de las redes de comunicaciones modernas.

Soporte de la Fotónica

El soporte de la fotónica, especialmente en aplicaciones de comunicaciones ópticas, se basa en una serie de tecnologías y técnicas que permiten la generación, manipulación y detección de fotones para transmitir información de manera eficiente. Los componentes clave utilizados en el soporte de la fotónica incluyen:

1. Fuentesdeluz: Tales como láseres y diodos emisores de luz (LED) que generan fotones para su transmisión a través de la fibra óptica.

2. Moduladores y demoduladores: Estos componentes se utilizan para modular la intensidad, fase o polarización de la luz para codificar información y demodularla en el extremo receptor.

3. Fibras ópticas: Son los medios de transmisión que guían la luz a lo largo de distancias largas con mínima pérdida de señal.

4. Amplificadores ópticos: Como los amplificadores de fibra dopada con erbio (EDFA) o amplificadores de fibra de semiconductor (SOA), que amplifican las señales ópticas sin necesidad de conversión a señales eléctricas.

5. Conmutadores y enrutadores ópticos: Permiten dirigir y cambiar el flujo de datos ópticos en la red, similar a los conmutadores y enrutadores en redes eléctricas.

6. Fotodetectores y receptores: Detectan y convierten señales ópticas en señales eléctricas para su procesamiento.

SOPORTE DE LA FOTÓNICA

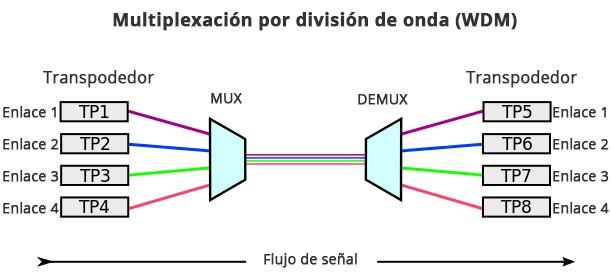

MULTIPLEXAJEPOR LONGITUDDEONDA

Es una técnica fundamental en las redes de comunicaciones ópticas. Permite transmitir múltiples señales ópticas simultáneamente a través de una sola fibra óptica, cada una en una longitud de onda diferente.

Esto aumenta significativamente la capacidad de transmisión de datos de la fibra óptica. El WDM se puede dividir en dos tipos principales:

1. WDMdenso(DWDM): Se utilizan espaciamientos de longitud de onda estrechos para permitir una mayor cantidad de canales en una única fibra óptica. Esto permite la transmisión de múltiples canales de datos a través de largas distancias, lo que es esencial para las redes de telecomunicaciones de larga distancia y los sistemas de transmisión de datos de alta velocidad.

2. WDMcoherente(CoherentWDM): Se utilizan técnicas avanzadas de modulación y detección que permiten un uso más eficiente del espectro de longitud de onda. Esto aumenta aún más la capacidad de transmisión y permite la compensación de efectos no lineales en la fibra óptica, lo que es crucial para alcanzar mayores velocidades de transmisión y distancias de transmisión más largas.

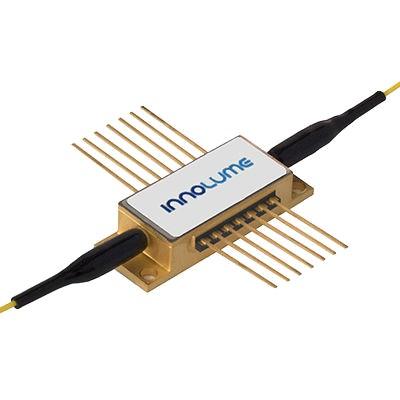

AMPLIFICADOR ÓPTICO

Es un dispositivo que amplifica las señales ópticas directamente sin necesidad de convertirlas en señales eléctricas. El amplificador óptico más comúnmente utilizado es elAmplificador de Fibra Dopada con Erbio (EDFA,

por sus siglas en inglés: Erbium-Doped Fiber Amplifier). Funciona utilizando un material de fibra óptica dopado con iones de erbio, que puede amplificar la señal óptica alrededor de la longitud de onda de 1550 nm, que es comúnmente utilizada en las comunicaciones por fibra óptica. Los EDFAs se utilizan ampliamente en redes de fibra óptica de larga distancia para amplificar las señales ópticas y extender el alcance de la red sin tener que convertir las señales a eléctricas.

TRANSISTOR ÓPTICO

Es un componente que controla o modula el flujo de luz en un circuito óptico de manera similar a como un transistor eléctrico controla el flujo de corriente en un circuito eléctrico. Este tipo de dispositivo es esencial para el desarrollo

de la fotónica integrada, que busca miniaturizar componentes fotónicos y combinarlos en circuitos ópticos complejos en un chip. Los transistores ópticos pueden ser utilizados para la modulación de luz, la amplificación óptica y otras funciones esenciales en la manipulación de señales ópticas.

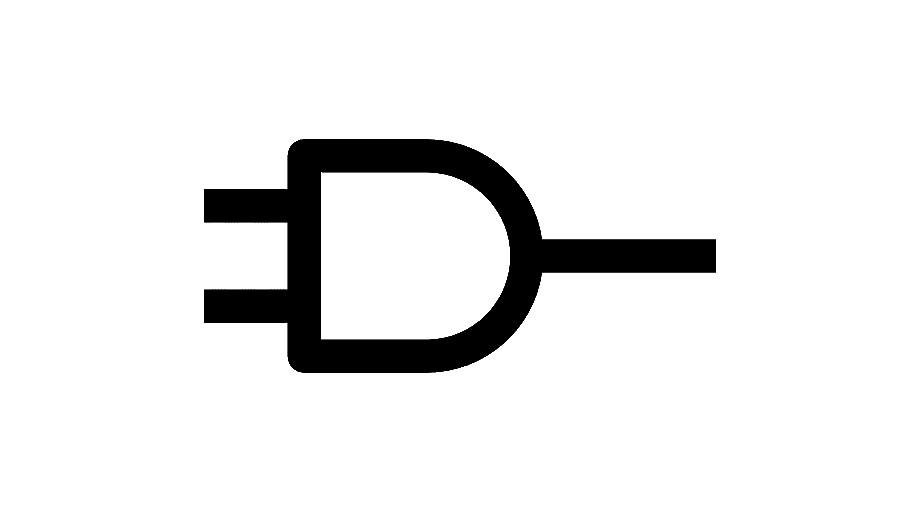

COMPUERTAS LÓGICAS ÓPTICAS

COMPUERTAS LÓGICASÓPTICAS

Son dispositivos que realizan operaciones lógicas (como AND, OR, NOT, etc.)

utilizando señales ópticas en lugar de señales eléctricas. Estos dispositivos son fundamentales para el desarrollo de la computación óptica, que busca

utilizar la luz en lugar de la electricidad para realizar cálculos y procesamiento de información. Las compuertas lógicas ópticas pueden ser implementadas utilizando diversos fenómenos ópticos, como la interferencia, la no linealidad óptica y la dispersión. El desarrollo de compuertas lógicas ópticas eficientes es un área activa de

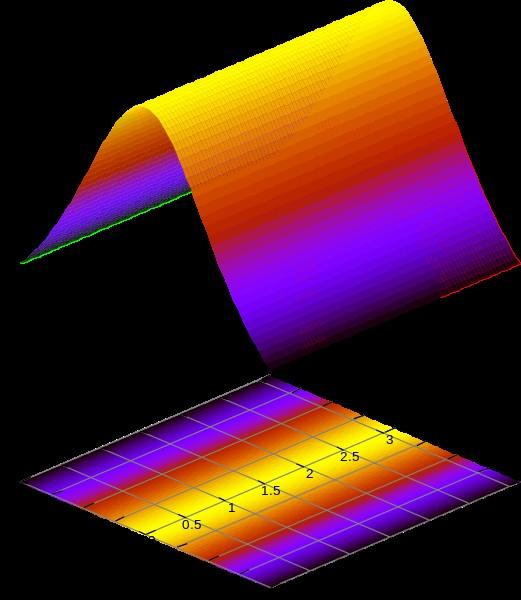

SOLITÓN

El término "solitón" se refiere a un tipo especial de onda que mantiene su forma y velocidad mientras se propaga a través de un medio no lineal, sin dispersarse ni deformarse. Estas ondas conservan su forma debido a un

equilibrio entre los efectos de dispersión y no linealidad en el medio en el que se propagan. Los solitones son de gran interés en una variedad de campos, incluyendo la óptica no lineal, la física de fluidos, la electrónica, y la física de partículas, entre otros. En la óptica, los solitones ópticos son particularmente relevantes. Los solitones ópticos pueden encontrarse en diversos sistemas ópticos, incluyendo fibras ópticas, guías de onda y medios no lineales. Un tipo común de solitón en fibras ópticas es el solitón de dispersión de modo único (o solitón temporal), que surge como resultado de la compensación entre dispersión cromática y no linealidad en la fibra.

SOLITÓN

La capacidad de los solitones para mantener su forma y velocidad mientras viajan a través de medios no lineales tiene varias aplicaciones prácticas, como:

1. Comunicaciones ópticas: Los solitones ópticos pueden transportar información a largas distancias sin distorsión, lo que los hace útiles para la transmisión de datos en redes de fibra óptica.

2. Manipulación de pulsos ultracortos: Los solitones pueden ser utilizados para controlar y manipular pulsos de luz ultracortos en aplicaciones como la generación de pulsos láser de alta intensidad y corta duración.

3. Microscopíanolineal: En técnicas de microscopía no lineal, como la microscopía de dos fotones, los solitones pueden ayudar a mejorar la resolución y la profundidad de penetración en muestras biológicas.

4. Procesamiento de señales

ópticas: Los solitones pueden ser utilizados para procesar señales ópticas, como la conmutación de señales y la generación de señales de reloj.

APLICACIONESYELFUTURO POTENCIALDELA TECNOLOGÍAÓPTICAEN DIFERENTESCAMPOS

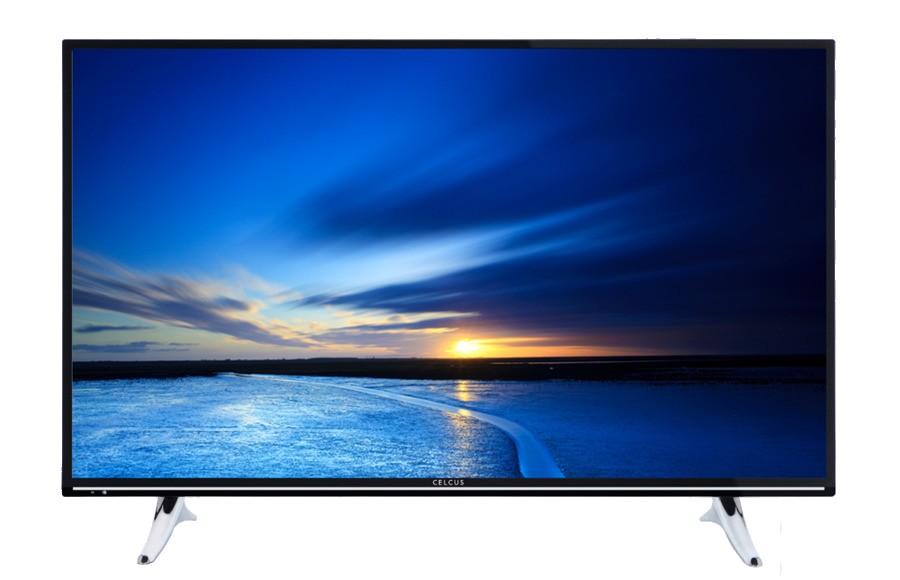

CONSTRUCCIÓNDEPANTALLASPLANAS

Las tecnologías ópticas, como los diodos emisores de luz orgánicos (OLED) y los dispositivos de cristal líquido (LCD), son fundamentales en la construcción de pantallas planas utilizadas en dispositivos como teléfonos inteligentes, televisores, monitores de computadora y paneles de visualización. El futuro de esta tecnología podría implicar avances en la eficiencia energética, la resolución de pantalla, la flexibilidad y la integración de nuevas tecnologías, como pantallas transparentes o flexibles.

COMPUTADORASÓPTICAS

Las computadoras ópticas utilizan fotones en lugar de electrones para realizar cálculos y procesamiento de información. Aunque aún están en etapas de desarrollo, las computadoras ópticas prometen velocidades de procesamiento significativamente más rápidas y capacidades de procesamiento masivo paralelo.

El futuro de esta tecnología podría llevar a avances en campos como el aprendizaje automático, la inteligencia artificial y la simulación de sistemas complejos.

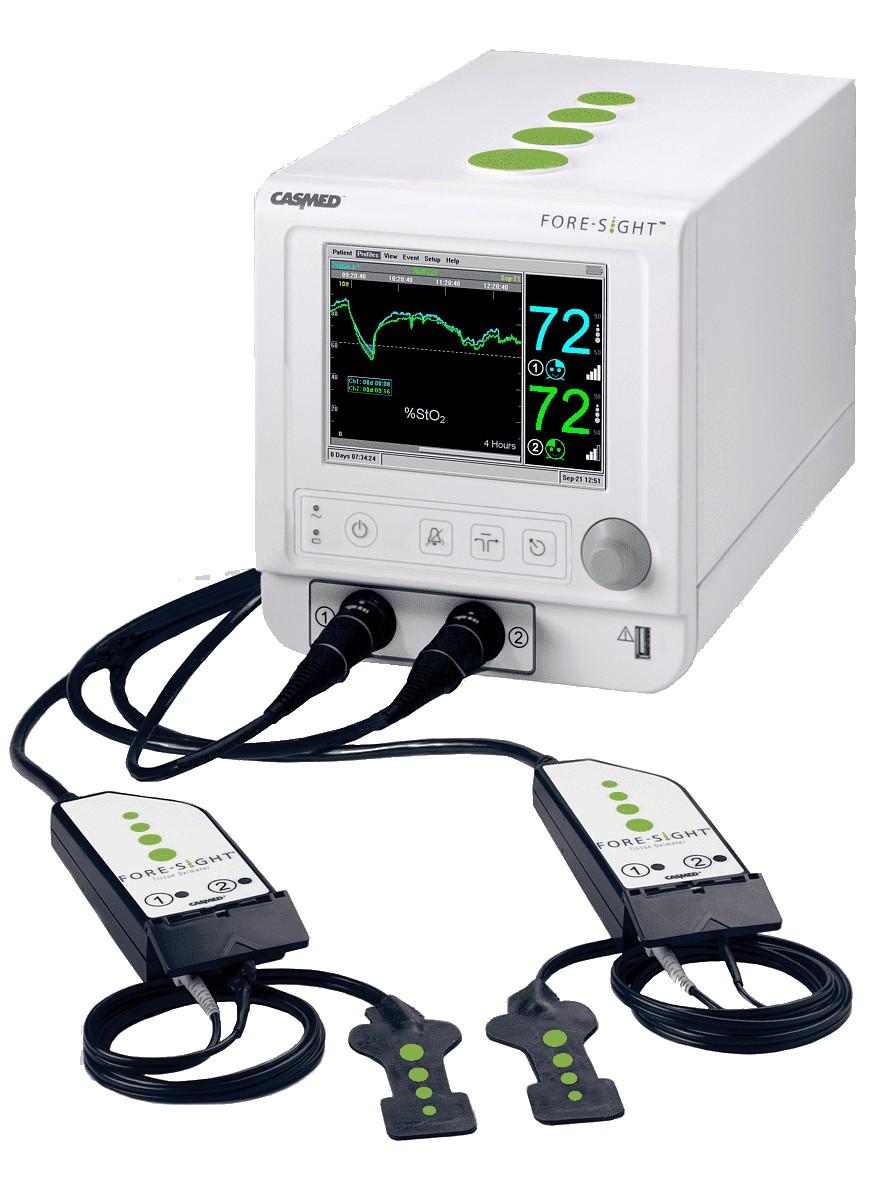

MEDICINA

La tecnología óptica se utiliza en una amplia gama de aplicaciones, que incluyen la endoscopia, la imagenología médica (como la tomografía de coherencia óptica y la imagenología por fluorescencia), la cirugía láser y la fototerapia. En el futuro, podríamos ver avances en la miniaturización de dispositivos ópticos para aplicaciones de diagnóstico y tratamiento más precisas y menos invasivas, así como en el desarrollo de nuevas técnicas de imagenología con mayor resolución y sensibilidad.

MICROSCOPÍA

Es una herramienta fundamental en la investigación científica y la industria para estudiar estructuras y procesos a escala microscópica. El futuro de la microscopía óptica podría incluir mejoras en la resolución y la sensibilidad, así como el desarrollo de técnicas avanzadas como la microscopía superresolutiva y la microscopía de fluorescencia de un solo fotón, que permiten observar estructuras y procesos a escalas aún más pequeñas con mayor claridad y precisión.

HOLOGRAFÍA

Es una técnica de imagenología que utiliza la interferencia de la luz para crear imágenes tridimensionales. Además de aplicaciones en arte y entretenimiento, la holografía también tiene aplicaciones en campos como la seguridad, la visualización de datos y la medicina. En el futuro, podríamos ver avances en la holografía digital, que permite la creación de hologramas en tiempo real, así como en la holografía táctil, que permite interactuar con objetos holográficos utilizando gestos táctiles.

CONCLUSIÓN

La tecnología óptica se presenta como un pilar fundamental en la construcción del mundo moderno y futuro. A través de sus diversas aplicaciones, desde la construcción de pantallas planas hasta la medicina, la microscopía y la holografía, la óptica demuestra su capacidad para transformar y mejorar múltiples aspectos de nuestra vida cotidiana.

Este recorrido por las aplicaciones actuales y futuras de la tecnología óptica nos ha permitido vislumbrar un horizonte de posibilidades infinitas. Desde la entrega de imágenes nítidas y vibrantes en pantallas planas hasta el diagnóstico preciso y tratamientos menos invasivos en el campo de la medicina, la óptica continúa desempeñando un papel crucial en la mejora de nuestra calidad de vida y en el avance de la ciencia y la tecnología.

A medida que nos sumergimos en un mundo cada vez más interconectado y tecnológicamente avanzado, la óptica sigue siendo un campo de investigación y desarrollo vital. Con cada avance, nos acercamos más a la realización de una visión donde la luz se convierte en la piedra angular de la innovación y el progreso, ofreciendo soluciones creativas y eficientes a los desafíos del mundo moderno.

La tecnología óptica no solo nos brinda una ventana a un mundo de posibilidades infinitas, sino que también nos impulsa a mirar hacia adelante con optimismo y anticipación, hacia un futuro donde la luz continúa iluminando el camino hacia nuevas fronteras de descubrimiento y crecimiento.
