Vivendo na Estrada

VIVENDO

na

"SOU UM HONESTO BRASILEIRO

O MELHOR CAMINHONEIRO"

Cezar e Paulinho, 1996

Dedico o projeto Vivendo na Estrada a Gilmar Scariot, meu pai, o melhor caminhoneiro para a minha família e a todos os heróis da estrada, que carregam em sua carga o progresso do país.

DISCENTE ANA LUISA SCARIOT

DOCENTES

LUANA P. PIAIA KATIANE BALZAN

Universidade Comunitária da Região de Chapecó Escola politécnica Arquitetura e Urbanismo

Trabalho de Conclusão em Arquitetura e Urbanismo

APRESENTAÇÃO

Compreender a vida de um caminhoneiro, vai muito além do que nosso imaginário elabora, como uma profissão liberal e aventureira Estar na estrada muitas vezes é perigoso, estressante e humilhante (CUNHA, 2010)

O objetivo deste é elaborar diretrizes básicas para a implementação dos pontos de apoio aos caminhoneiros, visando melhorar a qualidade de vida destes profissionais nas rodovias, no projeto Vivendo na Estrada O intuito do caderno é fornecer dados e parâmetros para a elaboração de projetos e execução de obras, nas diferentes regiões do país para atender esta categoria

CAMINHONEIRO

Responsável por levar em sua carga o progresso do país, o caminhoneiro é uma figura pouco notada pela população Estes passam longas horas ao volante, com jornadas de trabalho excessivas, a falta de descanso e a precariedade da infraestrutura de auxílio nas rodovias, estes fatores tornam essa uma das profissões mais perigosas do Brasil

INCÔMODO

Segundo Mendes (2022) esta é a classe trabalhadora que mais morre realizando sua atividade, dados levantados afirmam que no ano de 2021 foram cerca de 5 960 mortes de caminhoneiros no país

A maioria dos dados relacionados a esta profissão, afirma que a falta de descanso, agrava ainda mais os índices de acidentes e problemas de saúde (RAMOS 2018)

Reconhecendo a importância da pausa na jornada de trabalho, no ano de 2015, foi sancionada pelo governo a Lei 13 103/2015, que limitada às horas ininterruptas de trabalho, forçando os profissionais a efetuar paradas, prezando por sua segurança Entretanto, a contrariedade desta se dá pela insuficiência de locais com infraestrutura adequada, dispondo de segurança, higiene, alimentação e atendimento de saúde adequados

PROPOSTA

TÉCNICO:

INCENTIVADOR

ONDE SE TEM A LIBERDADE DE SER QUEM É, PARTILHAR E CONVIVER

A solidão é um sentimento constante na rotina dos caminhoneiros, extensos trajetos em que sua única companhia é o rádio e a cabine do seu caminhão Este eixo tem como significado criar ambientes que estimulem um senso de unidade, valorizando, e assim, partilhando as vivências, fazendo com que cada motoristasesintaacolhidoerespeitado

RESILIENTE: SEGURO

LOCAL EM QUE SE AMENIZA O MEDO E AMPARA O TORMENTO

A constante incerteza de trafegar pelas rodovias brasileiras, os acidentes, roubos e sequestros, fazem com que o motorista tenha um olhar mais atento em relação aos locais de efetuar suas paradas e pernoites Com isto, a criação de um projeto empático, gerando espaços organizados, bem iluminados e protegidos, visa proporcionar uma área segura para que este possa descansar com tranquilidade

MERCADOLÓGICO: REFERÊNCIA

EMOCIONAL: ACOLHEDOR

ONDE SE PERMITE CONFIAR PARA REPOUSAR

No momento em que efetua suas paradas, o motorista busca estabelecer vínculos afetivos com os locais, para garantir a proteção e preservação do seu bem Entretanto, o medo faz com que o profissional não consiga descansar, devidoapreocupação Sentir seacolhido, faz com que crie se um vínculo de confiança com o espaço, propiciando ao trabalhador momento de descanso mais profundo

INTEGRADOR : ESSENCIAL

Peças fundamentais para a dinamização da economia do país, os caminhoneiros asseguram o funcionamento do mercado e da vida social Porém, os custos para fazer parte desta engrenagem são altos, extensas jornadas, má alimentação, violência, assaltos, acidentes, problemas de saúde e a falta de visualização pela comunidade

A necessidade da incorporação de um equipamento totalmente voltado a este profissional, garantindo seus direitos básicos, com dignidade e valorização é essencial, pois, tornam se incentivadores, representando o reconhecimento da populaçãoedosgovernantes

ESPAÇO EM ORIENTA SE OS SENTIDOS E RESSALTA O USUÁRIO Estar em constante movimento, viajando por diversas regiões, indo em direção a destinos desconhecidos, faz com que o caminhoneiro não saiba onde deve efetuar suas paradas ou até mesmo procurar atendimento, na maioria das vezes é inviável acessar com caminhões degrandeportedentroacidade Possuir um equipamento reconhecido pela comunidade e pelos profissionais, por sua infraestrutura e serviços, oportunizaqueoscaminhoneirosestejam mais confiantes a adentrar novos territórios, diminuindo a angústia e desnorteamento

DNA DO PROJETO

Compreendendo a importância destes espaços para a qualidade de vida do caminhoneiro e a escassez de espaços para os caminhoneiros, criou se a rede de apoio Vivendo na estrada, conjunto de equipamentos distribuídos pelo país que prezam pelo bem estar desta classe Para elaborar uma rede que disponha de identidade, compreenda a funcionalidade, a interação com a comunidade e com o usuário, utilizou se a metodologia de DNA projeto, gerando aspectos fundamentais, que devem transcender em todas as intervenções

PARA A VALORIZAÇÃO, APOIO E ENCORAJAMENTO DO CAMINHONEIRO

permitindo maior controle da obra, sendo durável e reciclável (CHAN; FONTANINI, 2017)

As estruturas da rede Vivendo na Estrada necessitam de um sistema que seja versátil, de fácil e rápida execução, outro aspecto importantíssimo é que estes projetos sejam itinerantes, que permitam ser desmontáveis e realocados em outras regiões, visando acompanhar as demandas do transporte rodoviário A construção modular vem de encontro a esta demanda dos modelos, pois, permite a realocação, devido a ser um obra efetuada para ser transportada, além de não gerar resíduos de demolição, isso faz com que esta tipologia construtiva torna se ideal para edificar os equipamentos de apoio pelo Brasil

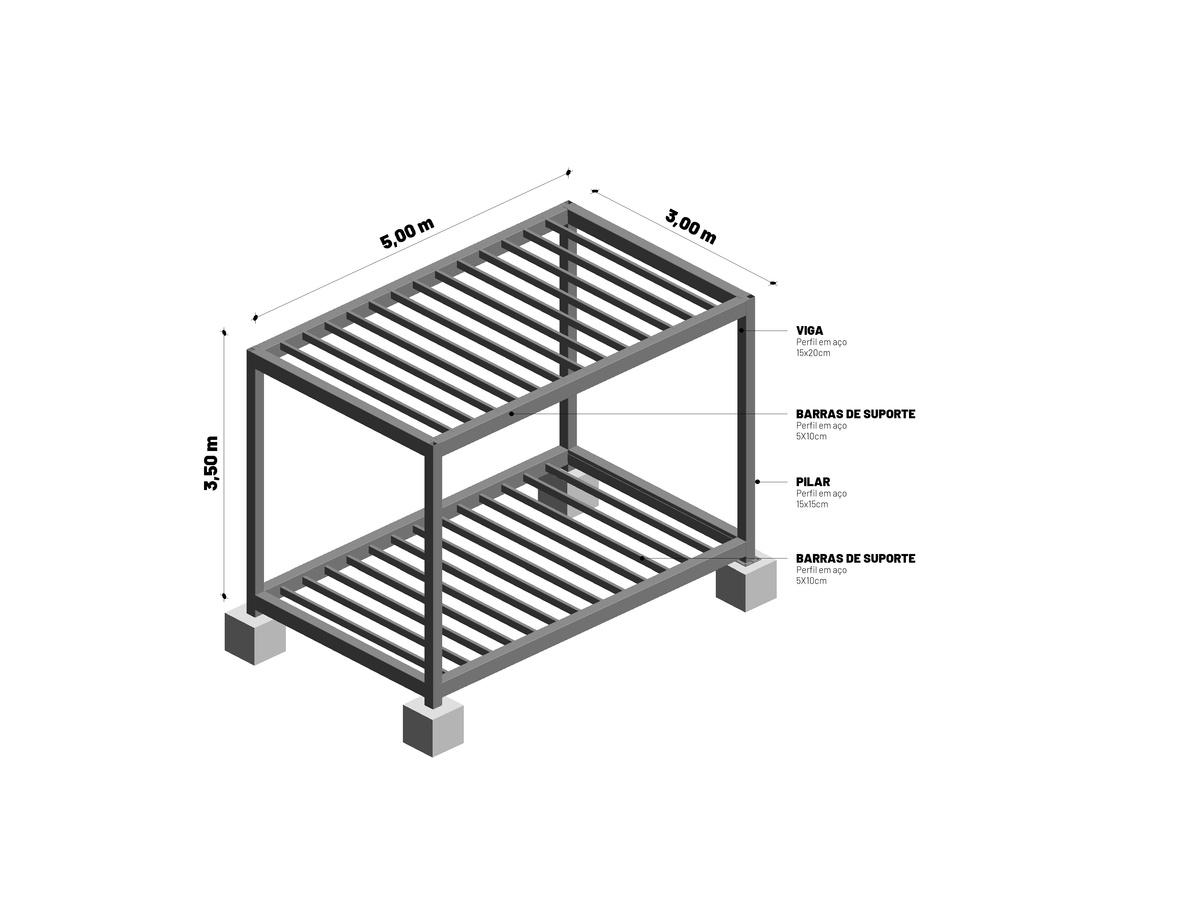

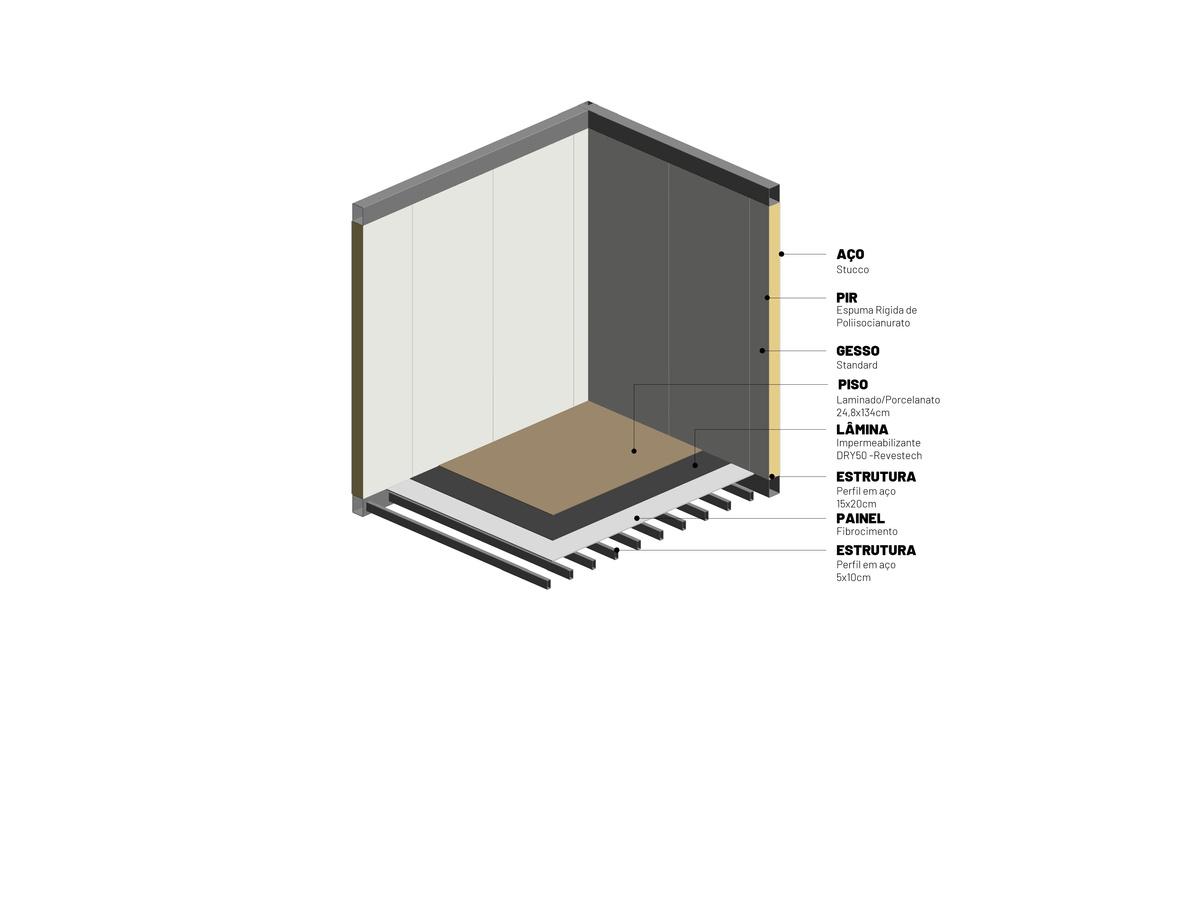

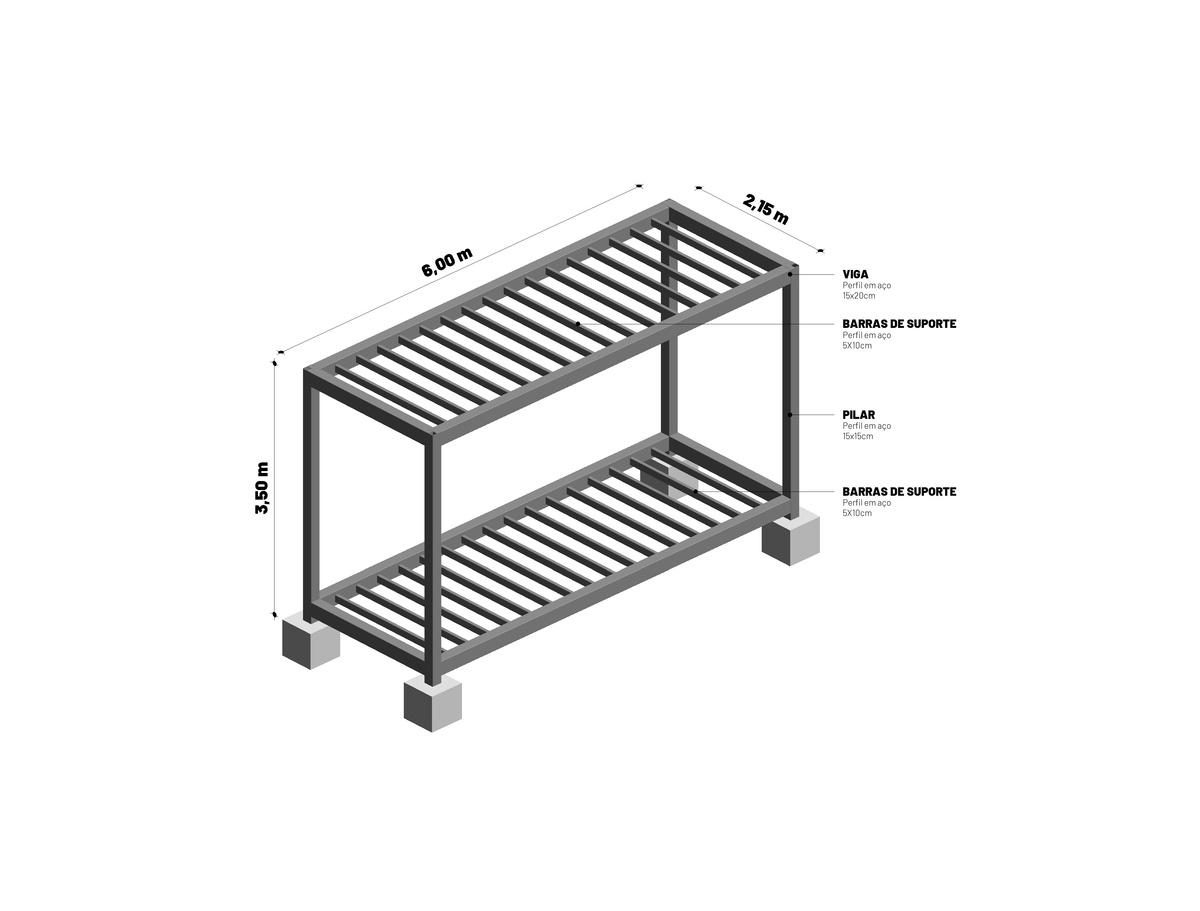

As dimensões dos módulos serão: 3x5x3,5m (Figura 01), 2,15x6x3,5m (Figura 02), 3x6x3,5m (Figura 03) e 3x7x3,5m (Figura 04), estás estão e Podem ser ampliados tanto horizontalmente quanto verticalmente A norma que define os termos e os princípios da coordenação de projetos modulares é a NBR 15873:2010 Coordenação modular para edificações

MÓDULO 3,0x5,0x3,5m

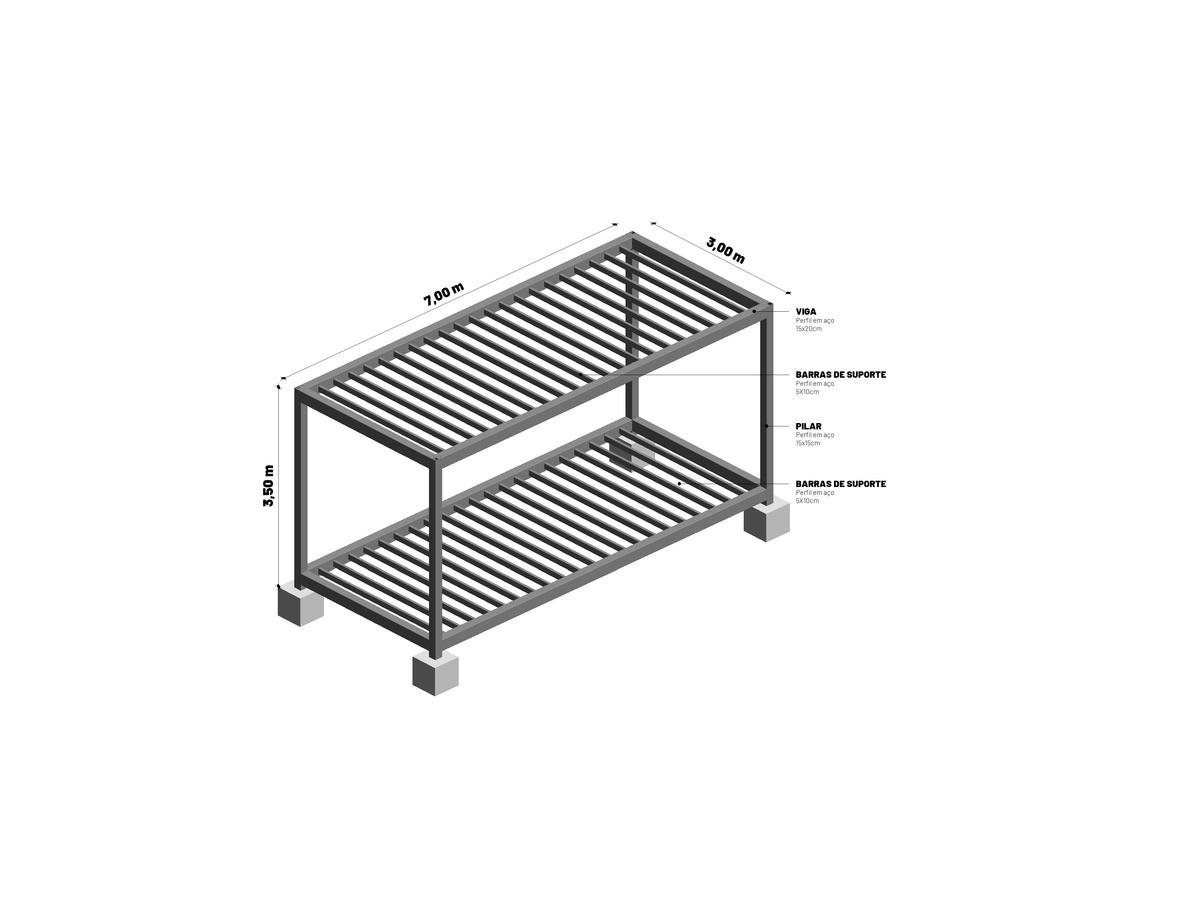

MÓDULO 3,0x7,0x3,5m

FUNDAÇÃO

As fundações serão executadas em concreto armado, em sapatas isoladas de 50x50x50cm (Figura 05)

Os pilares dos módulos serão fixados a estas no momento da montagem da edificação

Figura 02 Fonte: Scariot, 2022 Figura 03 Fonte: Scariot, 2022

0.7x 18.7 x134cm | 0.8x 24.8 x134cm | 0.8x 29.1 x134cm

Os pisos laminados, são indicados para as áreas secas e de usocomum Devido a suas características de conforto acústico e térmico, o uso de madeira reflorestada, a facilidade de manutenção e limpeza, juntamente com a instalação rápida e de encaixe, permitindo a separação das peças, indo de encontro ao objetivo do sistema construtivo As réguas devem possuir os seguintesformatos:

PLACAS PERMEÁVEIS

As placas cimentícias permeáveis megadreno, da Braston, são apropriadas para as áreas externas de circulação e estacionamento Com pequenas aberturas pelas peças, que fazem com que a água permeia e alcance o solo, além disto, oferecem a possibilidade de retirada e recolocação em outros espaços

ESTACIONAMENTO VEÍCULOS PESADOS

Devem ser inseridas placas com espessuras de 10cm a 12cm, desta forma, as dimensões dos modelos são: 120x60x10cm | 120x30x12cm

ESTACIONAMENTO VEÍCULOS LEVE

Devem ser inseridas placas com espessuras de 10cm a 12cm, desta forma, as dimensões dos modelos são:

30x60x8cm | 60x60x8cm

Para a aplicação do revestimento deve se seguidas as instruções do fabricante escolhido Obs: Em caso de modificação do acabamento, deve se consultar o projetista.

A NBR 15575 3:2021 trata do desempenho dos sistemas de piso, tanto dos ambientes privativos quanto das áreas comuns

VEDAÇÕES

VERTICAIS

Para os fechamentos verticais serão utilizados os painéis SmartWall, da Kingspan Isoeste Placas compostas por núcleos PIR AP (Espuma Rígida de Poliisocianurato), revestidas na face externa por aço stucco e na face interna por gesso Standard 12,5mm, uma parede pronta, fabricada e executada em menor espaço de tempo, dispõem de encaixe macho/fêmea, que facilita a montagem, juntamente com o encaixe inteligente e espaços para instalação de conduíntes 40mm (Figura06)

Esta tipologia de vedação é indispensável na concepção dos equipamentos de apoio, a execução torna se mais rápida e versátil, além de permitir que a estrutura seja desmontada e possa ser transportada e remontada em outro ambiente

Nas áreas secas será mantido o acabamento interno dos painéis SmartWall, em gesso standard, podendo ser aplicado sobre este outros revestimentos, para execução do projeto de interiores Nas divisórias internas serão mantidos os mesmos painéis, podendoserutilizadasdivisóriasemvidro laminado duplo, com estruturas em alumínio

PORCELANATO

60x60cm | 60x120cm | 90x90cm

Nas áreas molhadas, recomenda se que as paredes sejam revestidas com materiais com baixa absorção de água Com isto indica se que seja utilizado o porcelanato, devido a sua resistência e durabilidade Asmedidasdevemseguir:

Figura 06: Fonte: Scariot, 2022

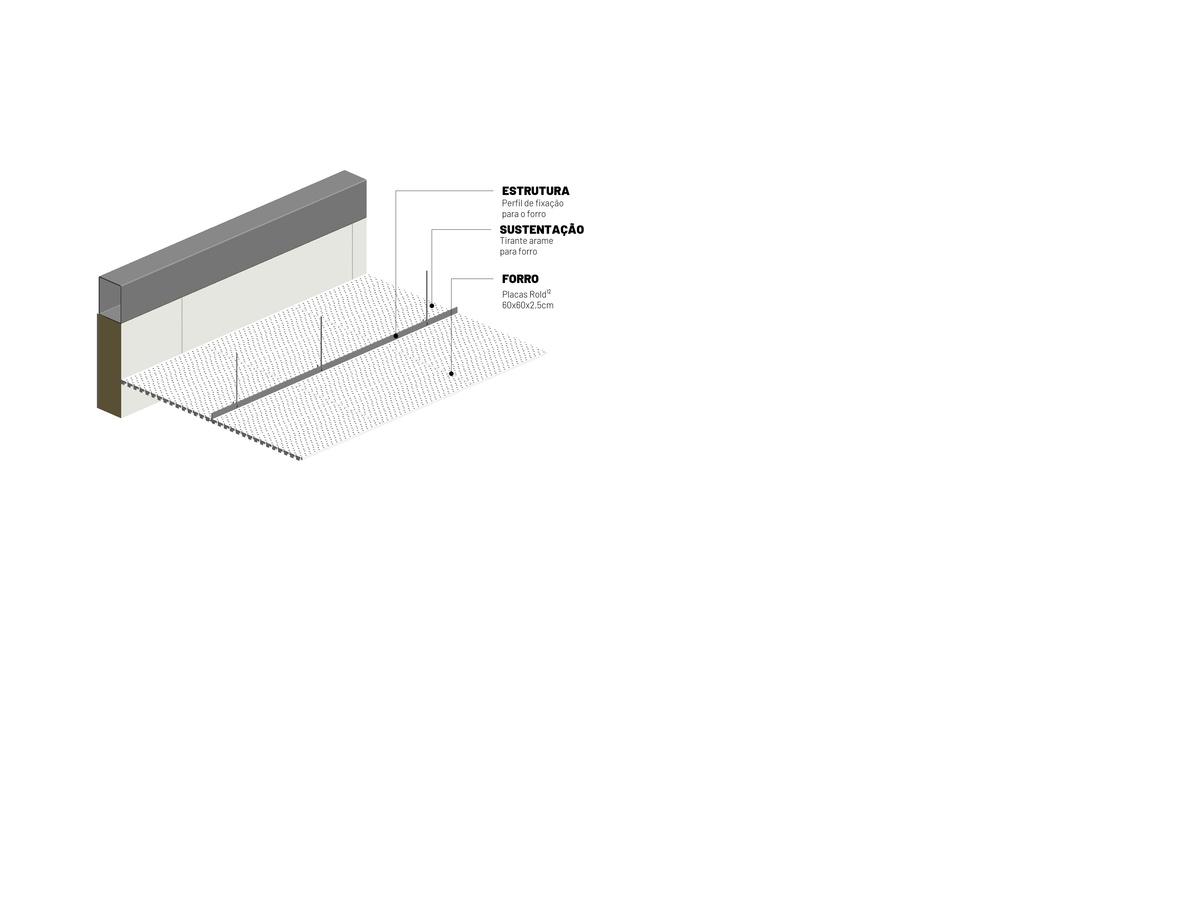

chapas de gesso perfuradas com efeito Cleaneo®, núcleo revestido por fibras de vidro e véu acústico na face oculta, estrutura em perfis ocultos T24 O acabamento é em tinta acrílica na cor branca, com tiras impressas no mesmo padrão ou em carvalho branco

PLACAS

60x60x2,5cm

A escolha deste modelo tem como objetivo permitir maior facilidade de manutenção, visando proporcionar maior conforto acústico e térmico nas diferentes regiões do país e por tratar se de uma estrutura desmontável facilita a edificação a ser itinerante, podendo ser desmontada e remontada em outro local

Nas áreas úmidas, deve se aplicar o modelo Knauf Vinil D143, estrutura suspensa, em que as placas são apoiadas em perfis T24 e T15, que ficam visíveis, podendo ser desmontadas Esse modelo possui duas tipologias, com dimensões de: 60x60cm e 120x60cm, com acabamento em vinil branco

A escolha desta tipologia segue o mesmo padrão das placas das áreas secas, versatilidade e a possibilidade de modular o forro, além de ser impermeável, características fundamental para ambientes como banheiros, lavanderias e demais áreas molhadas

Saúde Sala de Espera e Recepção 3 00 Rold¹² Branco o o o o o o o

Alojamento Funcionários 2 70 Vinil D143 Guarita 2 70 Vinil D143

Obs: As alturas foram definidas embasadas no livro Manual do Arquiteto (2017) e

Chapecó (2017)

e refrigeração industrial Especificação

próximas aos acessos e a circulação de pedestres;

COMPLEMENTARES SUSTENTABILIDADE

Os projetos complementares de instalações elétricas e hidrossanitárias devem ser elaborados e executados por um profissional especializado e ser coerente com o sistema construtivo definido, seguindo as normativas NBR 5410 Instalações elétricas de Baixa tensão e NBR 15575 6:2021 Edificações habitacionais Desempenho Parte 6: Requisitos para os sistemas hidrossanitários

A dimensão e sinalização das vagas deverão seguir os padrões do Manual brasileiro de sinalização de trânsito (CONTRAN, 2007) e a normativa NBR 9050 (ABNT ,2020), possuindo como largura mínima 3,5m;

As vagas para pessoas com deficiência será na proporção de uma vaga exclusiva a cada 100 vagas comuns, ou 1% do número de vagas existente, acima de 100;

Um dos acessos à edificação deverá estar livre de barreiras arquitetônicas e de obstáculos;

O mínimo de um banheiro acessível na edificação, recomenda se, a disposição de um conjunto de sanitários acessíveis masculino e feminino, para cada setor do equipamento;

A sustentabilidade é uma das principais premissas para elaboração do Vivendo na estrada O principal objetivo é conciliar o desenvolvimento dos espaços construídos com o meio ambiente Promovendo alternativas que minimizem o impacto da construção civil, gerando assim, edificações mais funcionais, confortáveis e corretas

Na existência de circulações verticais responsáveis pelas rotas de fuga, como escadas, terão de possuir área de resgate Seguindo as normativas do corpo de bombeiros da região do projeto;

Em edificações com mais de um pavimento, incluir elevador acessível; O módulo de referência (M.R.) considera-se a projeção de 0,80m por 1,20m do piso (Figura 08), ocupada por uma pessoa que utiliza cadeira de rodas (ABNT, 2020) OS PROJETOS DEVEM PRIORIZAR:

MÓDULO DE REFERÊNCIA

Análise e aproveitamento de matérias primas locais; Sistemas construtivos de baixo impacto, que possibilite maior organização e aproveitamento de materiais n canteiro de obras, além de fácil manutenção; Implementação em áreas que permitam a exploração do recursos naturais, como ventilação e iluminação, criand espaços com melhor conforto térmico; Orientação da locação da obra para equalizar os ganho térmicos;

Utilização de soluções que priorizem os aspectos d conforto térmico, como: aberturas, materiais revestimentos;

Economia de recursos como água e energia; Incorporação de torneiras de desligamento automático caixas acopladas nas bacias sanitárias ; Utilização de sistema de geração de energia, com painéis fotovoltaicos

Figura 08 Fonte: Scariot, 2022

Os critérios e parâmetros técnicos devem seguir a NBR 9050:2022 Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos; (ABNT ,2020)

p g p juntamente com sistema de forro que dispõem de uma estrutural em fibra de vidro e véu acústico, busca se extinguir grande parte dos ruídos externos Além destes os painéis SmartWall, possuem um núcleo de espuma rígida de poliisocianurato (PIR) que dispõem de alta capacidade de isolamento térmico e acústico O objetivo da escolha destas materialidades é garantir maior bem estar dos usuários dentro da edificação

CONFORTO

VISUAL

O conforto visual também compõe a estrutura do conforto ambiental nas edificações, sendo responsável por determinar a necessidade de iluminação de uma edificação, o objetivo é definir condições para o ambiente construído, visando que os usuários consigam desenvolver as atividades visuais com maior qualidade, precisão e com menor esforço (LAMBERTS;DUTRA; PEREIRA, p 57, 2014)

Para a elaboração do projeto deve se atentar a classificação European Commission Directorate (1994) sobre os requisitos importantes para o processo visual nos ambientes:

Consultório Odontológico 500 Lux Alta Consultório Médico 500 Lux Alta Consultório Fisioterapia 500 Lux Alta Consultório Psicológico 500 Lux Alta Triagem 300 Lux Média Ambulatório 500 Lux Alta Farmácia 200 Lux Baixa

Alimentação Restaurante 500 Lux Alta Conveniência 200 Lux Baixa Praça de Alimentação 200 Lux Baixa

Ensino

Biblioteca 500 Lux Alta Sala de Aula 300 Lux Média Auditório 500 lux Alta Administrativo 500Lux Alta

ILUMINAÇÃO SUFICIENTE AUSÊNCIA DE OFUSCAMENTO PADRÃO E DIREÇÃO DAS SOMBRAS

BOA DISTRIBUIÇÃO DE LUZ CONTRASTES ADEQUADOS

Além disso, torna se fundamental a escolha adequada das fontes de luz tanto artificial quanto natural, prezando pelo equilíbrio entre a quantidade de e a qualidade da iluminação (LAMBERTS;DUTRA; PEREIRA, p 57, 2014)

No Brasil, a NBR ISO/CIE 8995 1:2013 (ABNT, 2013) estabelece iluminâncias mínimas a serem atendidas nos ambientes seguindo a função exercida pelos usuários Desta forma, a tabela (02) demonstra o nível de iluminação necessária nos ambientes da rede de apoio

Serviços

Barbearia 500 Lux Média Alojamento Dormitório 300 Lux Média Lavanderia 300 Lux Média Banheiros Masculinos 200 Lux Baixa Banheiros Femininos 200 Lux Baixa Caixa Eletrônico 100 Lux Baixa Serviços de Mecânica 500 Lux Alta Serviços de Borracharia 500 Lux Alta Lavagem de Veículo 500 Lux Alta Lojas 300 Lux Média Setor Administrativo 500 Lux Alta DML 100 Lux Baixa Alojamento Funcionários 300 Lux Média Guarita 150 Lux Baixa Estacionamentos 300 Lux Média

NBR 5410 Instalações elétricas de Baixa tensão

NBR 15575 6:2021 Edificações habitacionais Desempenho Parte 6: Requisitos para os sistemas hidrossanitários;

NBR 9050:2022 Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos;

NBR 15220 1:2005 Desempenho térmico de edificações Parte 1: Definições, símbolos e unidades;

NBRISO/CIE8995 1: 2013 Iluminação de ambientes de trabalho Parte 1: Interior;

ISO 16000 9:2006 Parte 9: Determinação da emissão de compostos orgânicos voláteis de produtos de construção e mobiliário Método da câmara de ensaio de emissões

NBR 15873:2010 Coordenação modular para edificações

NBR15575 3:2021 Edificações habitacionais Desempenho Parte 3: Requisitos para os sistemas de pisos

NBR 9077:2001 Saídas de emergência em edifícios

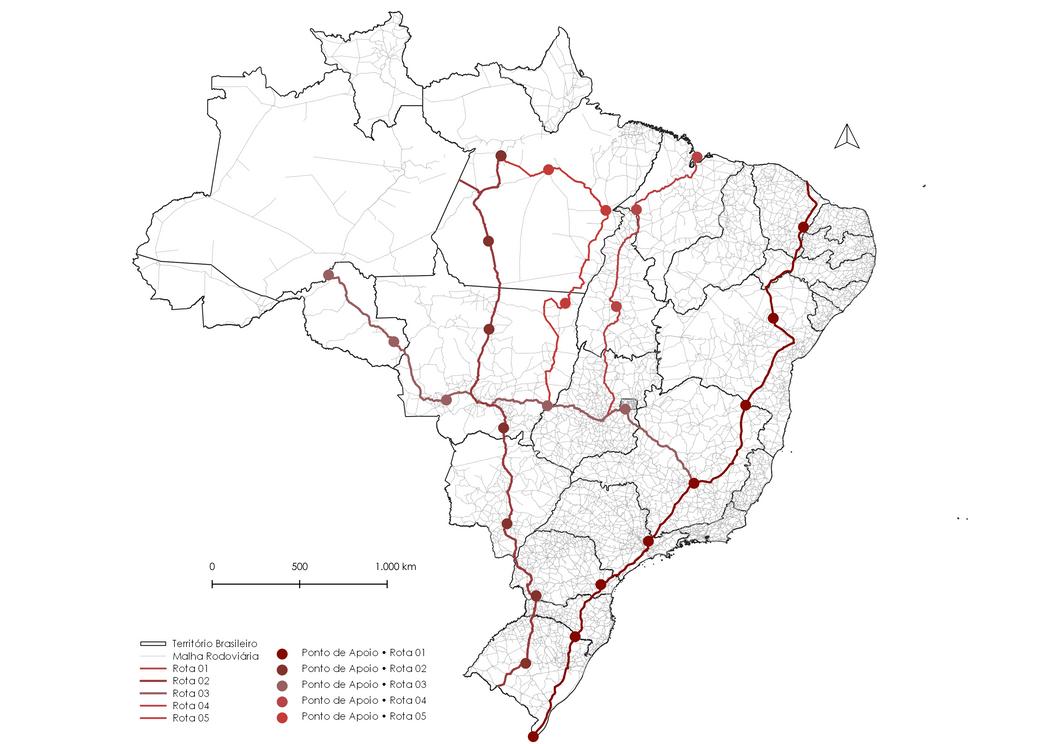

Após a visualização e análise destes dados, idealizou se 5 rotas principais para implementação dos pontos de apoio, estas englobam rodovias como BR 116,BR 153, BR 381, BR 040 e BR 163 que estão entre as 10° com maior número de acidentes com mortes O objetivo é que os equipamentos melhorem a qualidade de vida dos motoristas, para assim, auxiliar na amenização dos índices Prezou se pela criação de dois eixos principais no sentido norte e sul, caracterizados pela rota 01, que percorre a BR 116 e BR 381 (Mapa 03) e rota 02, BR 153 ( Mapa 04) A rota 03, BR 040 ( Mapa 05) tem o intuito de interligar os dois percursos, fazendo sentido leste para oeste, e a partir dela, surge a rota 04, BR 153 (Mapa 06) e a rota 05, BR 163 (Mapa 07) que seguem sentido ao norte do país A partir destes percursos, sugere se cidades para as possíveis implantações dos equipamentos, reconhecendo que o caminhoneiro percorre em média por dia 700 km, embasou se neste dado para a locação dos pontos de apoio, para assim, priorizar a pernoite do caminhoneiro em um local seguro

Tabela 03 Fonte: CNT, 2019

Mapa 03: Rota 02 Fonte: IBGE, 2010 Edição: SCARIOT, 2022 Sistemas de Coordenadas: SIRGAS, 2000

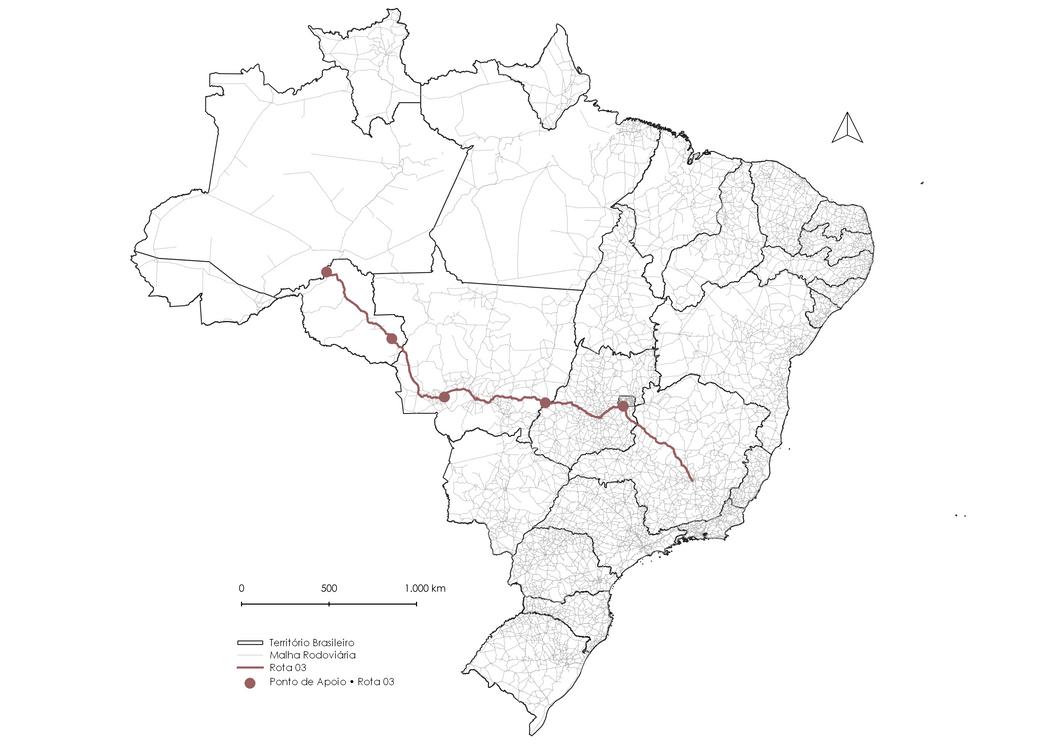

Mapa 04: Rota 03 Fonte: IBGE, 2010 Edição: SCARIOT, 2022 Sistemas de Coordenadas: SIRGAS, 2000

ROTA ROTA

DISTÂNCIA ENTRE OS PONTOS DE APOIO

Mapa 05: Rota 04 Fonte: IBG1E, 2010 Edição: SCARIOT, 2022 Sistemas de Coordenadas: SIRGAS, 2000

ROTA 01

04 05

DISTÂNCIA ENTRE OS PONTOS DE APOIO

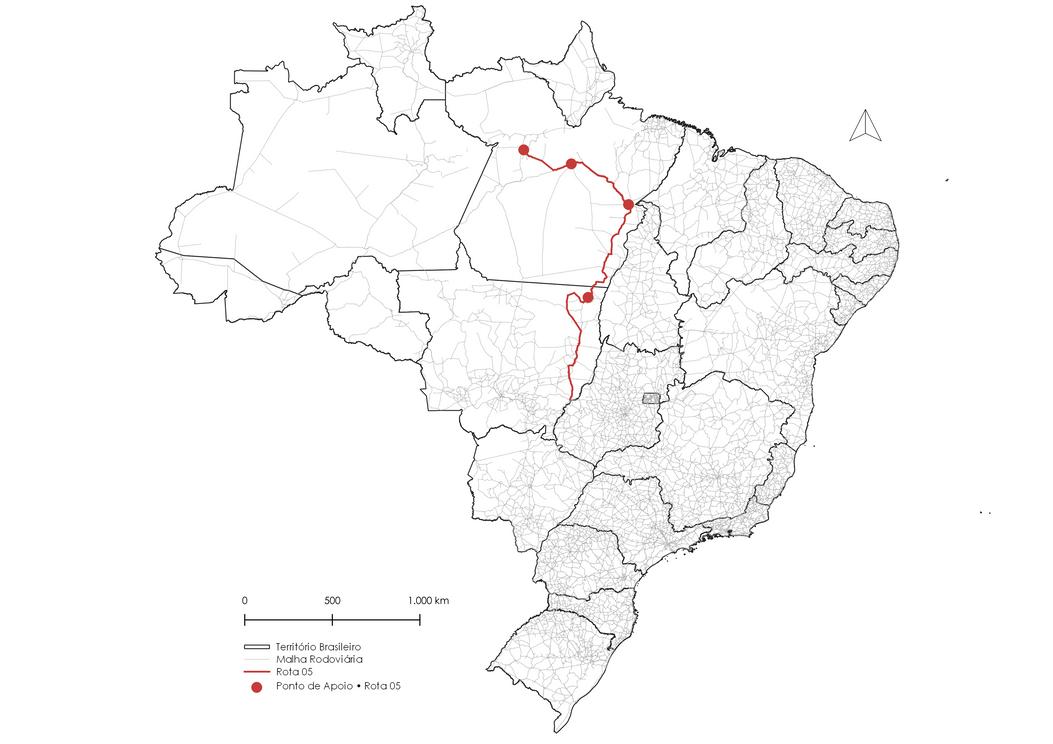

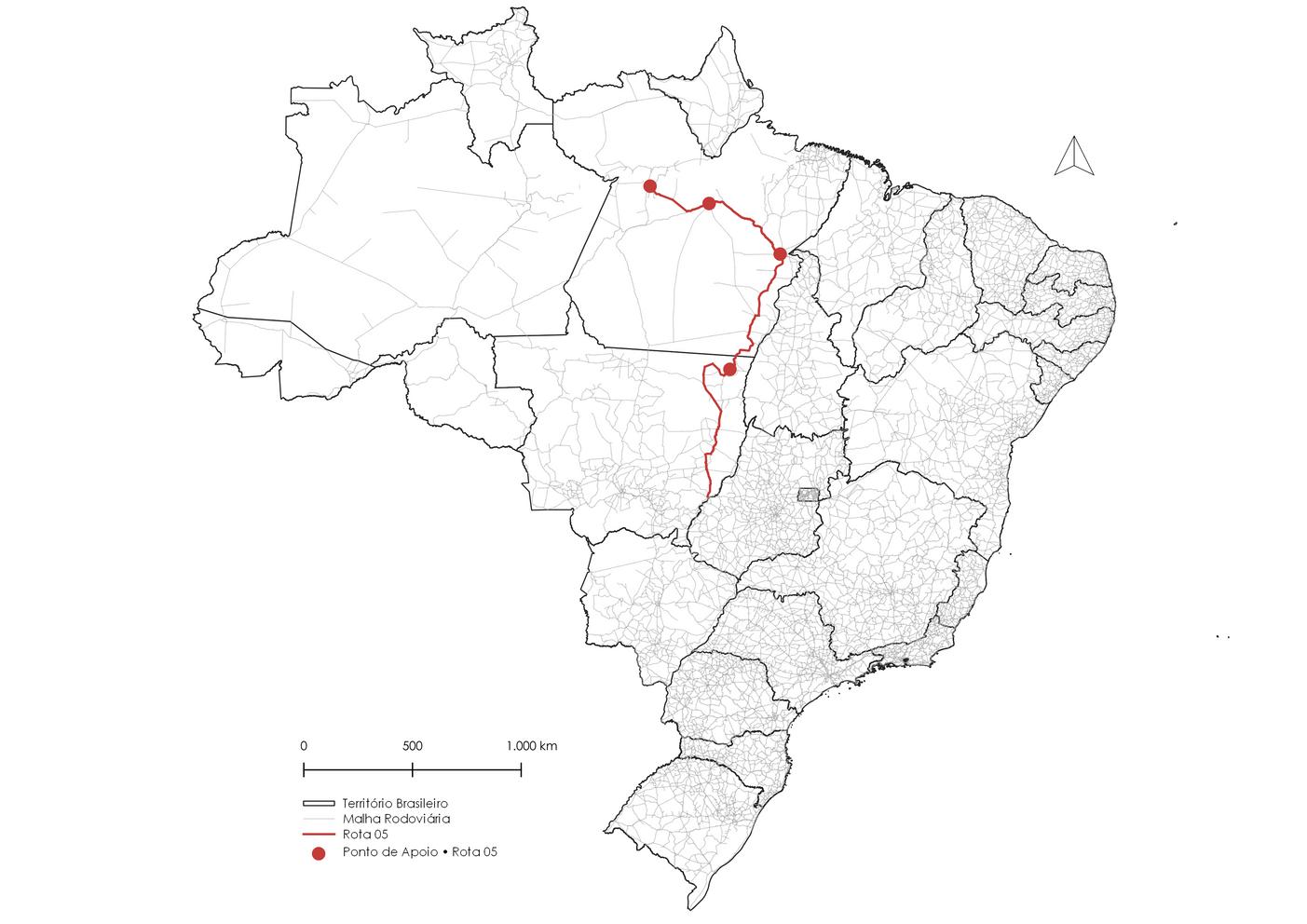

Mapa 06: Rota 05 Fonte: IBGE, 2010 Edição: SCARIOT, 2022 Sistemas de Coordenadas: SIRGAS, 2000

Em áreas mais quentes, pode se utilizar da ventilação passiva, por meio da ventilação cruzada e pela cobertura, para resfriar o ambiente Juntamente o uso de espécies vegetativas, fontes d’água e outros recursos auxiliam na evaporação da água, uma forma direta de resfriamento evaporativo

Em locais mais frios, uma alternativa pode ser o aquecimento solar passivo, em que deve se direcionar mais aberturas envidraçadas para a orientação do sol e menos as áreas que não possuem insolação Este tipo de estratégia irá depender da orientação adequada da edificação, revestimentos, aberturas, isolamentos e cores que maximizem os ganhos de calor

ZONEAMENTO BIOCLIMÁTICO BRASILEIRO

A normativa NBR 15220 03:2005 estabelece oito zonas bioclimáticas para o território brasileiro, o objetivo desta é explanar recomendações e estratégias construtivas para edificações em cada uma destas zonas, visando uma adequação climática A proposta do Vivendo na Estrada tem o intuito permitir a execução dos equipamentos de apoio por todo o país, com isto, as recomendações presentes nesta norma tornam se ferramentas significativas para a elaboração dos projetos, principalmente sobre o conforto térmico dos espaços Os parâmetros considerados em cada uma destas zonas foram: Tamanho das aberturas para ventilação; Proteção das coberturas; Vedações externas e Estratégias de condicionamento térmico passivo As zonas tem as seguintes definições:

02 BIOCLIMÁTICA 06 BIOCLIMÁTICA

Esta possui características similares à da zona 01, porém necessita compor os espaços para que possuam o sistema de ventilação cruzada Cidades como Ponta Grossa, Pelotas e Laguna compreendem estas zonas (Mapa 07)

ZONA 03 BIOCLIMÁTICA

A zona 03 segue as mesmas diretrizes das zonas anteriores, porém deve se acrescentar paredes externas leves e refletoras de radiação solar As regiões que este zoneamento engloba estão representadas no mapa 07, incluindo se cidades como Porto Alegre, Florianópolis, Torres, Chapecó e demais

ZONA04BIOCLIMÁTICA

As principais estratégias para este clima são o resfriamento evaporativo, inércia térmica, ventilação seletiva no verão, aquecimento solar e grande inércia térmica para os períodos de inverno (Tabela 04) Cidades como, Brasília, Franca e Ribeirão Preto se situam nesta zona (Mapa 07);

Na zona 06 (Mapa 07) indica se o uso de paredes pesadas, coberturas leves com isolamento térmico, vedações internas pesadas, além da ventilação seletiva e resfriamento evaporativo (Tabela 04)

ZONA 07 BIOCLIMÁTICA

A zona bioclimática 7 (Mapa 07), diferencia se devido a recomendação do uso de aberturas pequenas e sombreadas durante todo o ano, paredes e coberturas pesadas, ventilação seletiva e resfriamento evaporativo (Tabela 04)

ZONA 08 BIOCLIMÁTICA

Recomenda se na zona 8 (Mapa 07), o uso de aberturas grandes e totalmente sombreadas, paredes e coberturas leves e refletoras, juntamente com ventilação cruzada durante todo o ano

ZONAS BIOCLIMÁTICAS MAPA

SCARIOT, 2022 Sistemas de Coordenadas: SIRGAS, 2000

ESTRATÉGIAS

INVERNO

SOMBREAMENTO

Aquecimento solar / Vedações Internas pesadas Médias 15% < A < 25% Permitir Sol no inverno

Mapa 08: Demanda de veículos por estado Fonte: IBGE, 2010 Edição: SCARIOT, 2022 Sistemas de Coordenadas: SIRGAS, 2000

INVESTIMENTO

Reforçando a importância destes espaços não só para o caminhoneiro, mas para o empregador e a comunidade Pensou se em um plano de investimento, em que o poder público seria responsável pelos setores de saúde e ensino, as demais demandas seriam organizadas entre as principais concessionários das rodovias, com incentivo das seguradoras de cargas e também de veículos, pois um caminhoneiro descansado diminui os índices de acidentes e assaltos, reduzindo a necessidade de assistência da companhias

Os espaços de alimentação, lojas e serviços serão terceirizados, viabilizando uma renda para a manutenção do espaço

Sabe se que atualmente os caminhoneiros já realizam o pagamento para pernoitar e tomar banho em postos de gasolina, o intuito seria oferecer um espaço seguro, com assistência às necessidades básicas com uma menor taxa, oferecendo serviços maiores de qualidade, para que esse profissional sinta se valorizado e acolhido

Tabela

PROGRAMA NECESSIDADES

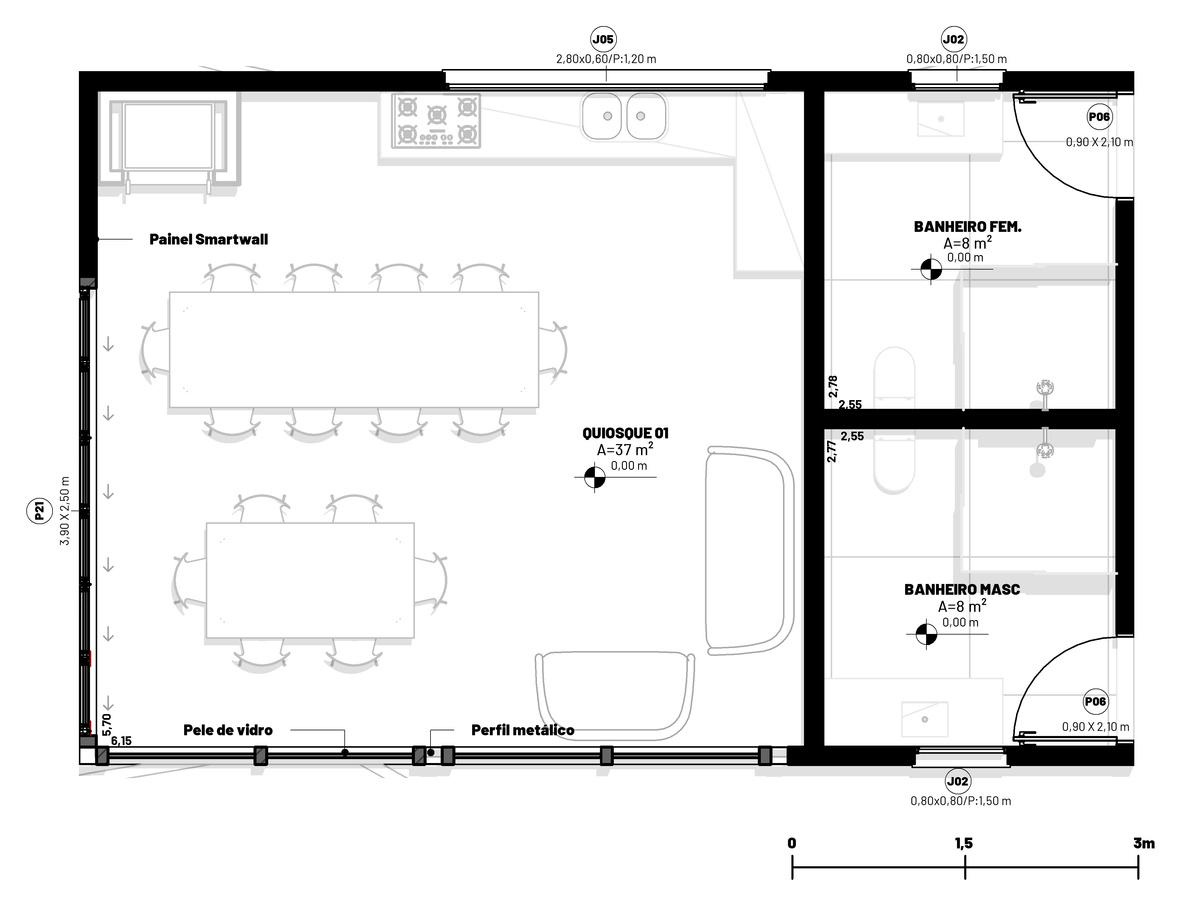

QUIOSQUES

Espaço funcional, distribuído entre as áreas de estacionamento, visando que os ocupantes usem para preparar suas refeições e consumi las, tanto em conjunto com colegas quanto sozinho

PRAÇA

Masson e Monteiro (2010) afirma que o contato social para o caminhoneiro é de grande valia, tanto com colegas, quanto com outras pessoas durante seu percurso, pois estes estão sempre em busca de manter a interação para assim suavizar a distância e a saudade de casa Desta maneira, a praça surge como um espaço de troca e comunicação presente nos equipamentos, recomenda se a implantação destas áreas, visando diminuir a solidão existente nas jornadas desses profissionais

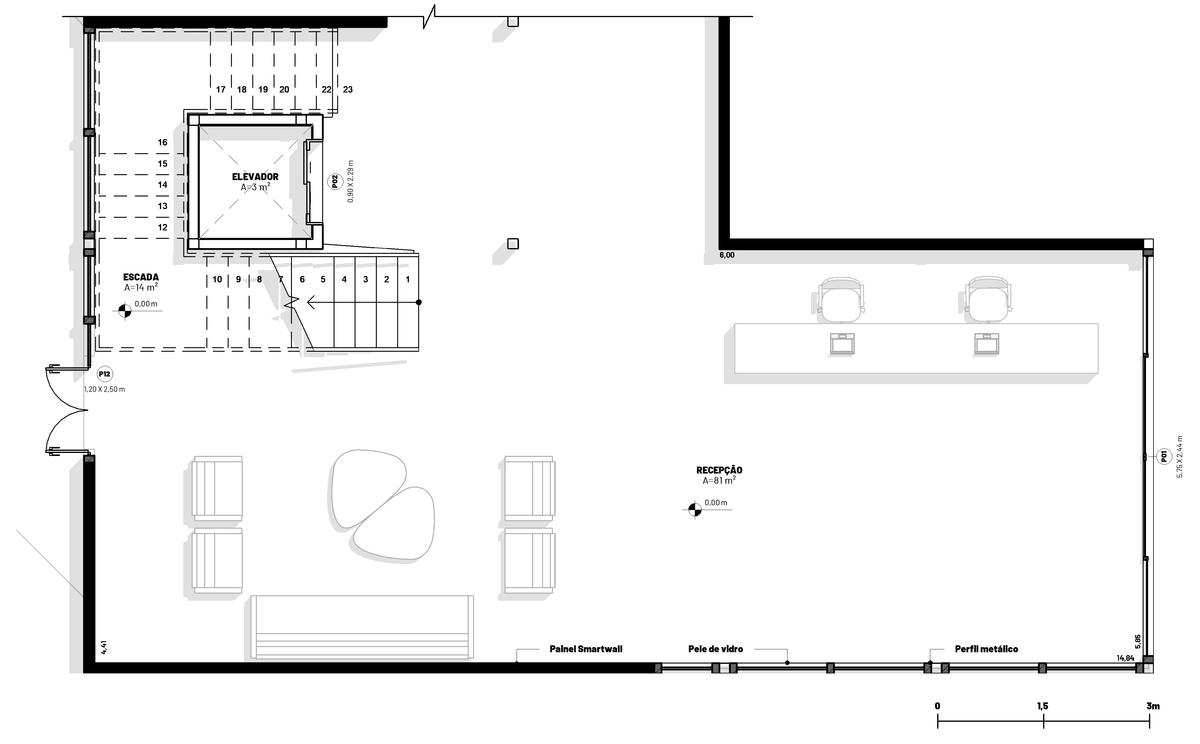

RECEPÇÃO

A recepção será o primeiro ponto de contato do caminhoneiro com a estrutura do Vivendo na Estrada, local em que efetuará seu cadastramento, além do agendamento e direcionamento para serviços oferecidos no espaço

PROGRAMA NECESSIDADES

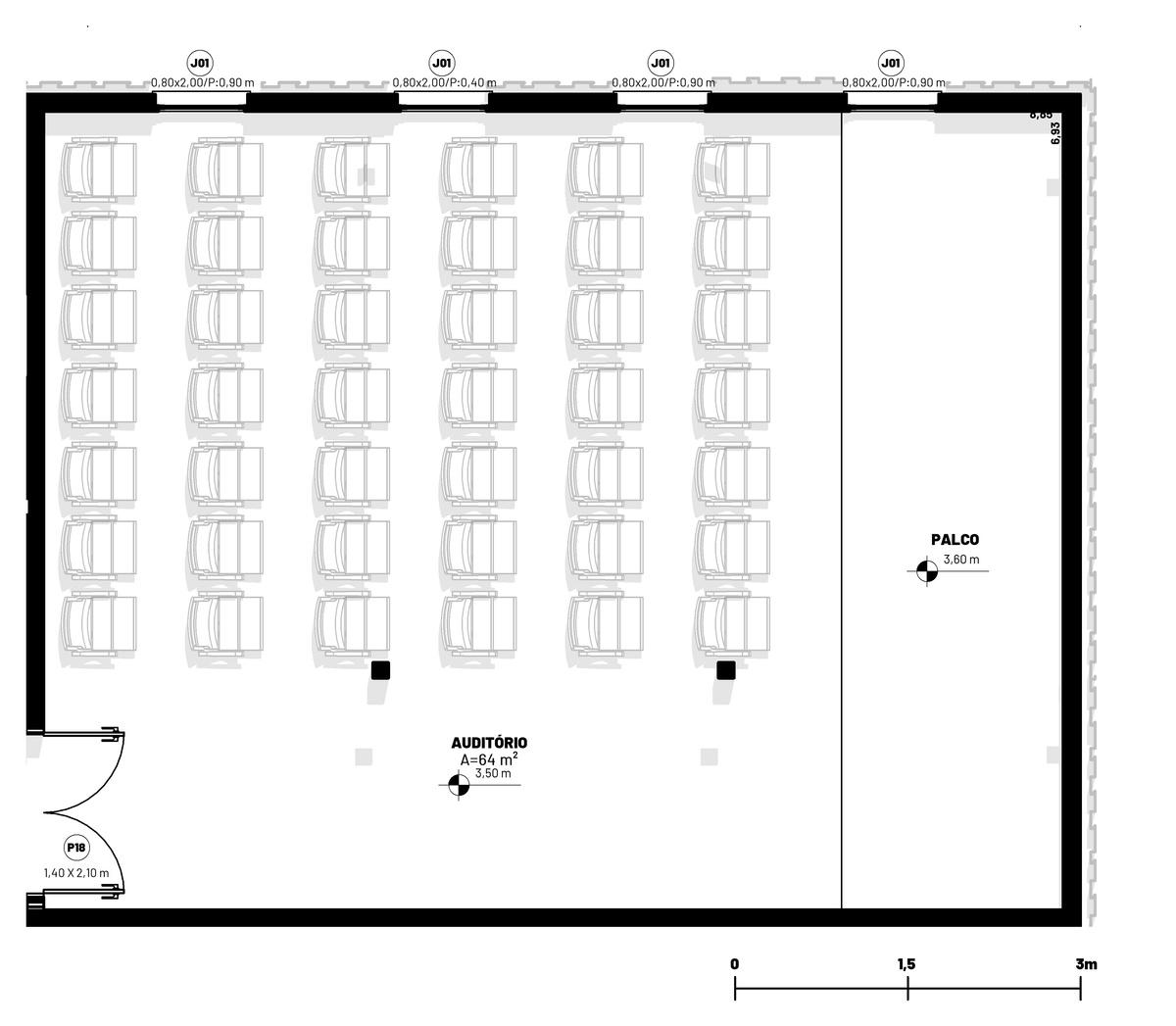

AUDITÓRIO

O auditório é responsável por acolher apresentações sobre veículos, finanças, reuniões de sindicatos e associações

BIBLIOTECA

Local em que encontra se livros, periódicos e revistas, com o intuito de oferecer aos ocupantes um local de estudo, ampliação dos seus conhecimentos tanto dentro da área do transporte, quanto em demais assuntos, juntamente com uma estrutura de computadores para pesquisa e cursos EAD

SALAS DE AULA

As salas de aula tem a finalidade de comportar a demanda de cursos de capacitação dos caminhoneiros, como legislação de trânsito, direção defensiva, MOPP (Movimentação Operacional de Produtos Perigosos) e indivisíveis Além de também poder ser utilizada para aulas de autoescola

ADMINISTRATIVO

Para gestão destes espaços é importante existir um administrativo separado, focado apenas na área de ensino, visando agendamento de salas, apresentações, cursos, além da retirada de livros e uso dos computadores

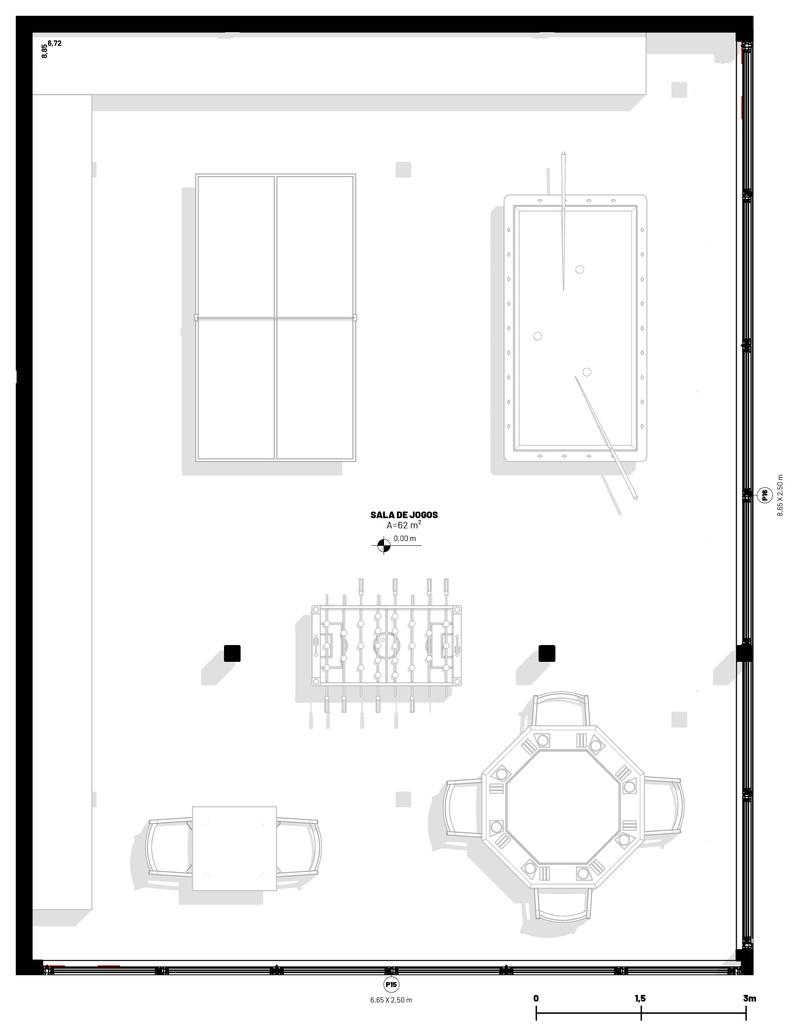

SALA DE JOGOS

O intuito do espaço de jogos é criar um local relaxante e alegre, podendo ampliar o vínculo entre os profissionais, buscando a partir das atividades diminuir a tensão existente na profissão

PROGRAMA NECESSIDADES

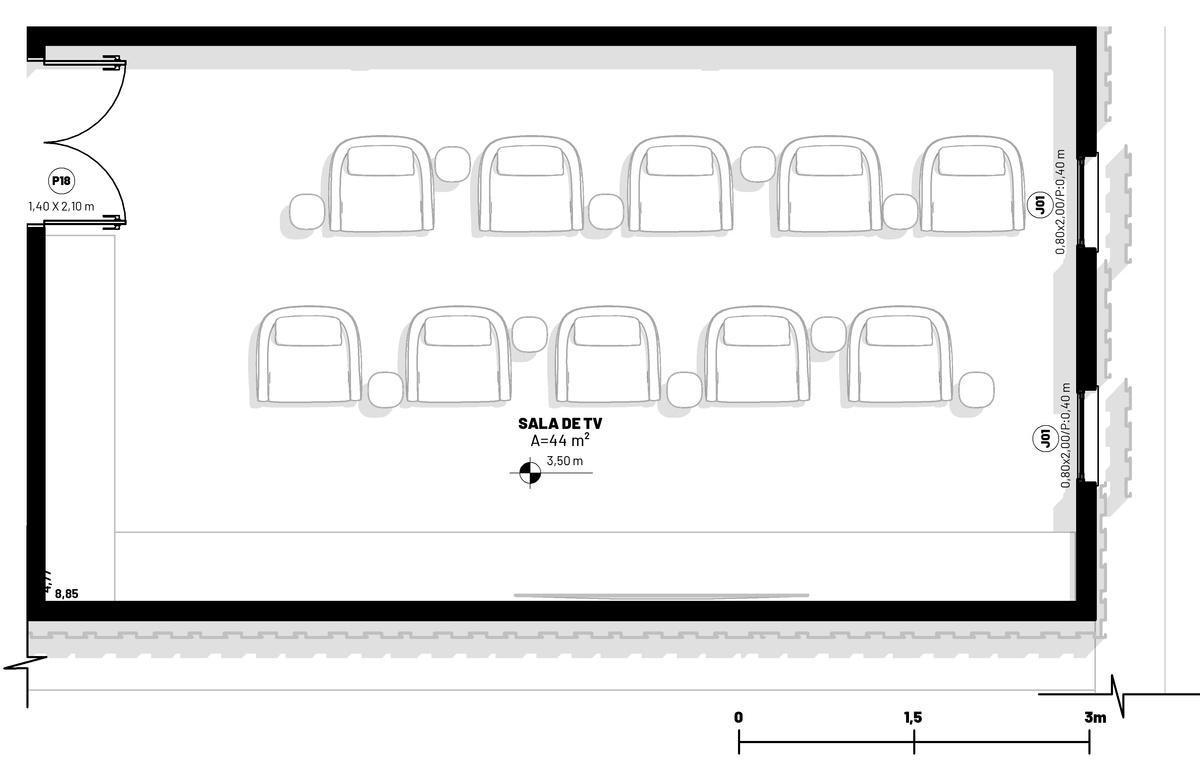

SALA DE TV

A sala de TV tem como objetivo gerar um momento de lazer, descontração e até mesmo atualização sobre os acontecimentos do país e fora dele, um ambiente acolhedor e confortável Segundo Childhood (2010) este tipo de ambiente é muito procurado pelos motoristas em seu tempo livre

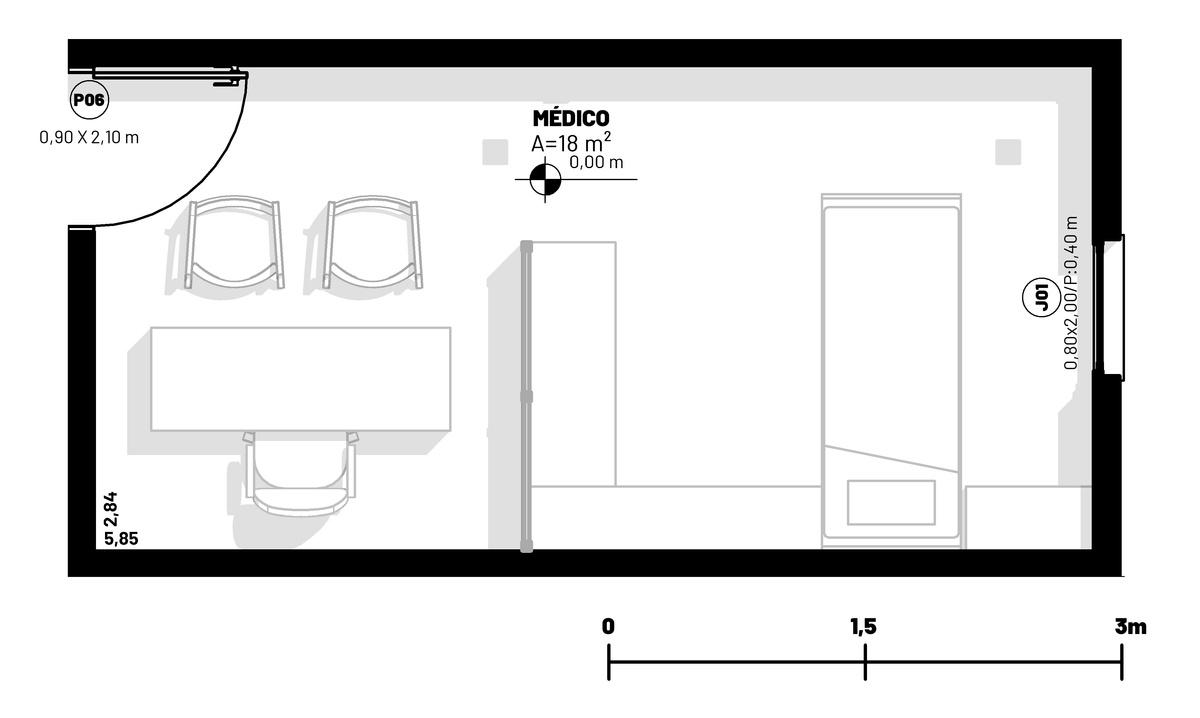

CONSULTÓRIOS

O descuido desses profissionais com a saúde, muitas vezes provém da falta de tempo e de locais que possam atendê los, assim, propõem se a implantação diversas tipologias de atendimento, como médico, odontológico, psicológico e fisioterapêutico O objetivo é disponibilizar suporte tanto para os que estão ativos, quanto para os que passam por situações de risco, que necessitam de acompanhamento e apoio

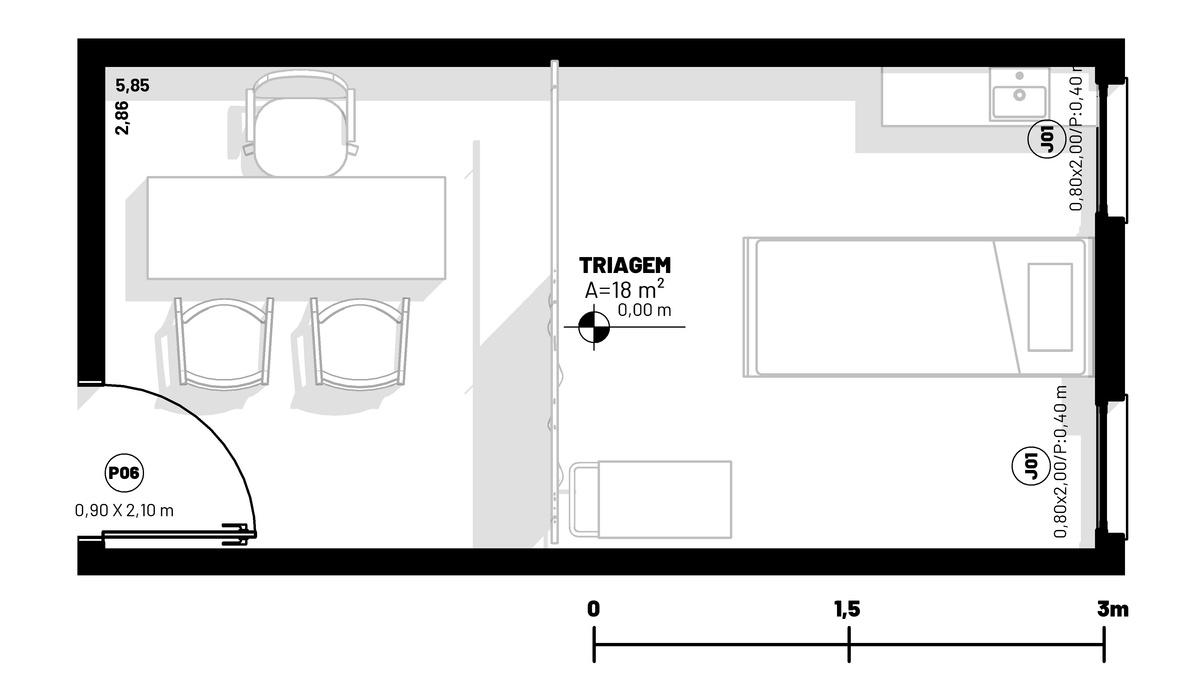

TRIAGEM

Nem todos os casos clínicos poderão ser tratados na edificação, em casos mais graves o paciente será levado para um atendimento do sistema SUS A sala de direcionamento será usada como área de apoio até o embarque nos veículos

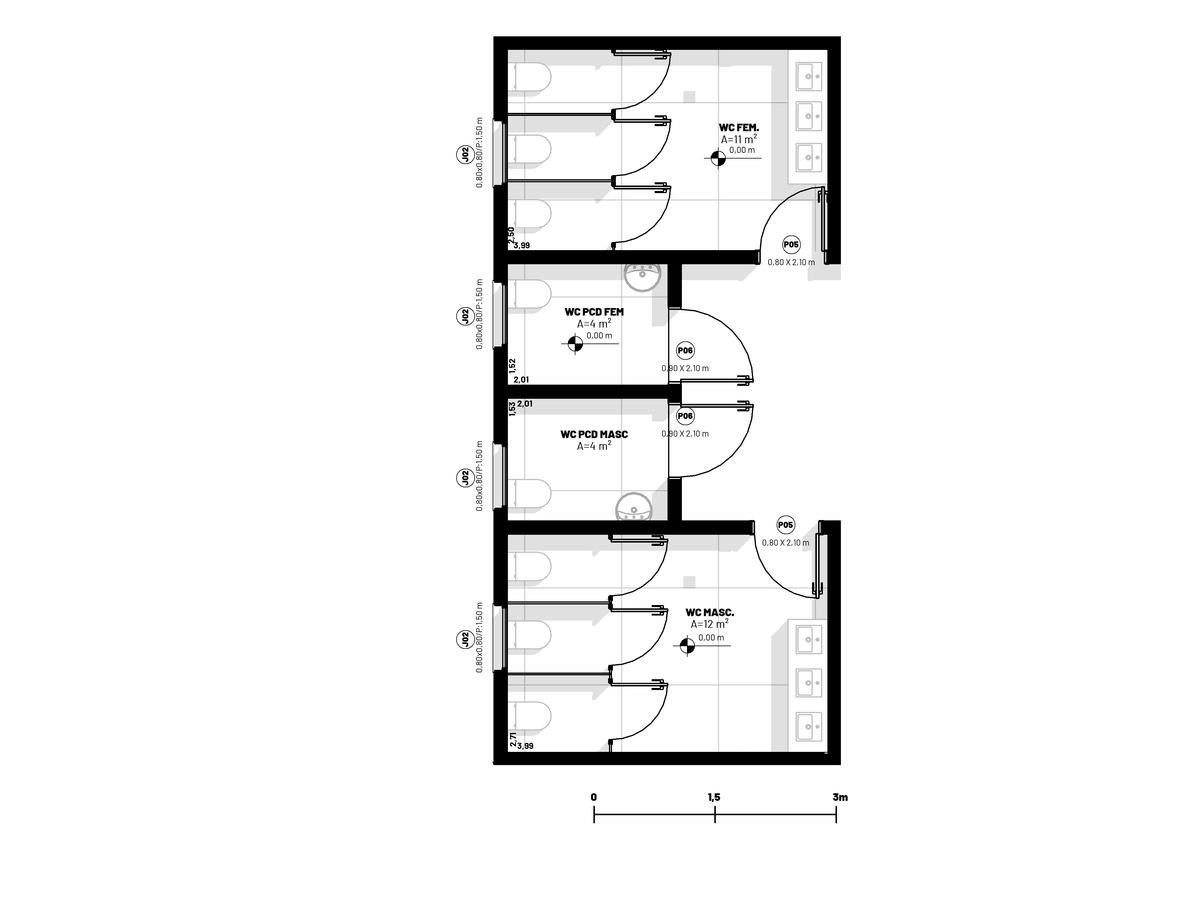

Estacionamento de Veículos pesados: Mínimo de 1 (um) gabinete sanitário, 1 (um) lavatório e 1 (um) chuveiro, por sexo, para cada 20 (vinte) vagas ou fração, considerando a quantidade total de vagas existentes no estacionamento Estes não devem estar situados a mais de 250m de distância das áreas de estacionamento (BRASIL, 2015)

VIVENDO VIVENDOna

PROGRAMA NECESSIDADES

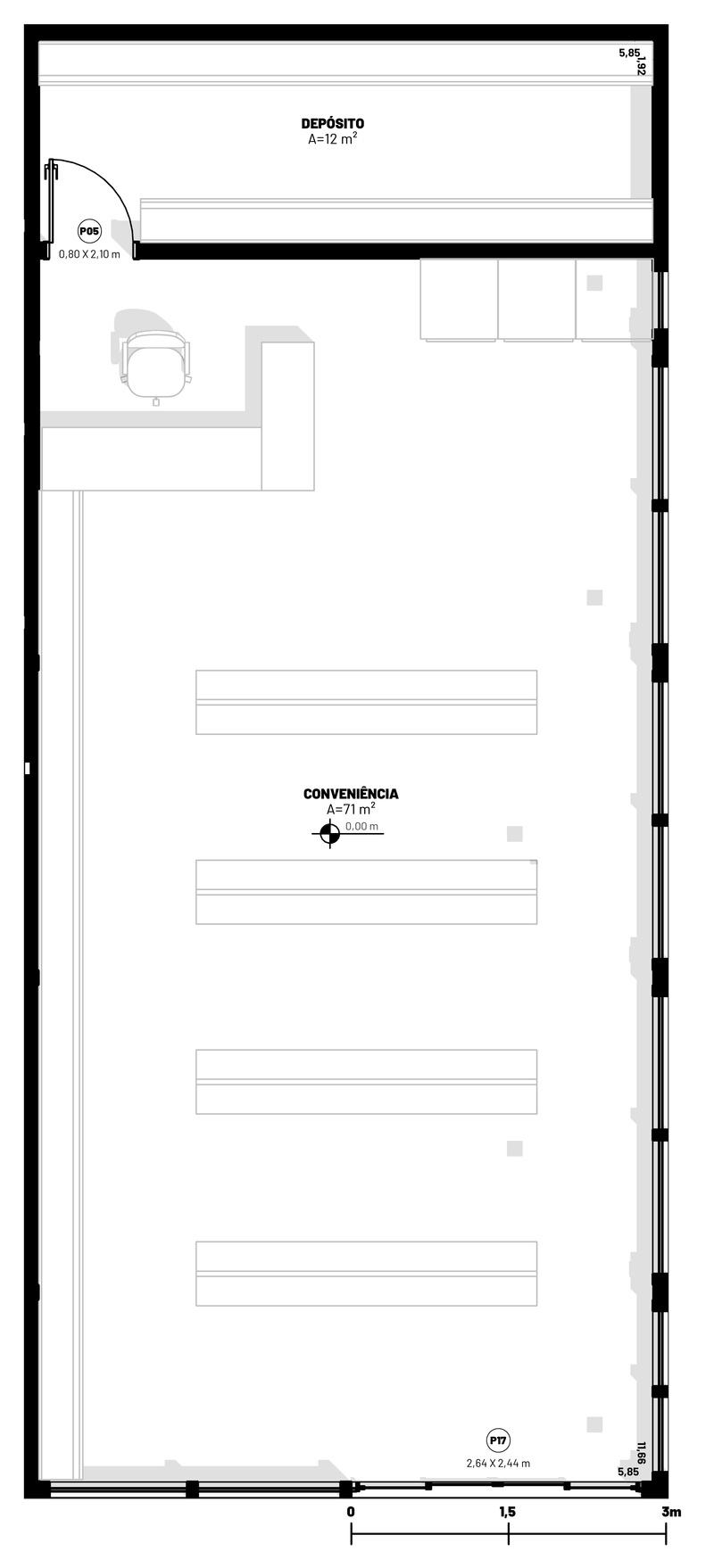

CONVENIÊNCIA

A conveniência existe com a intenção do profissional ter ao seu alcance produtos de consumo, sem a necessidade de deslocar se para conseguir adquirir itens indispensáveis

PRAÇA DE ALIMENTAÇÃO

Responsável por comportar a demanda de ocupantes que irão efetuar suas refeições na edificação, a praça de alimentação é o local em que irão ser locados toda a estrutura de mesas e cadeiras, além de possíveis quiosques de franquias, como cafeterias

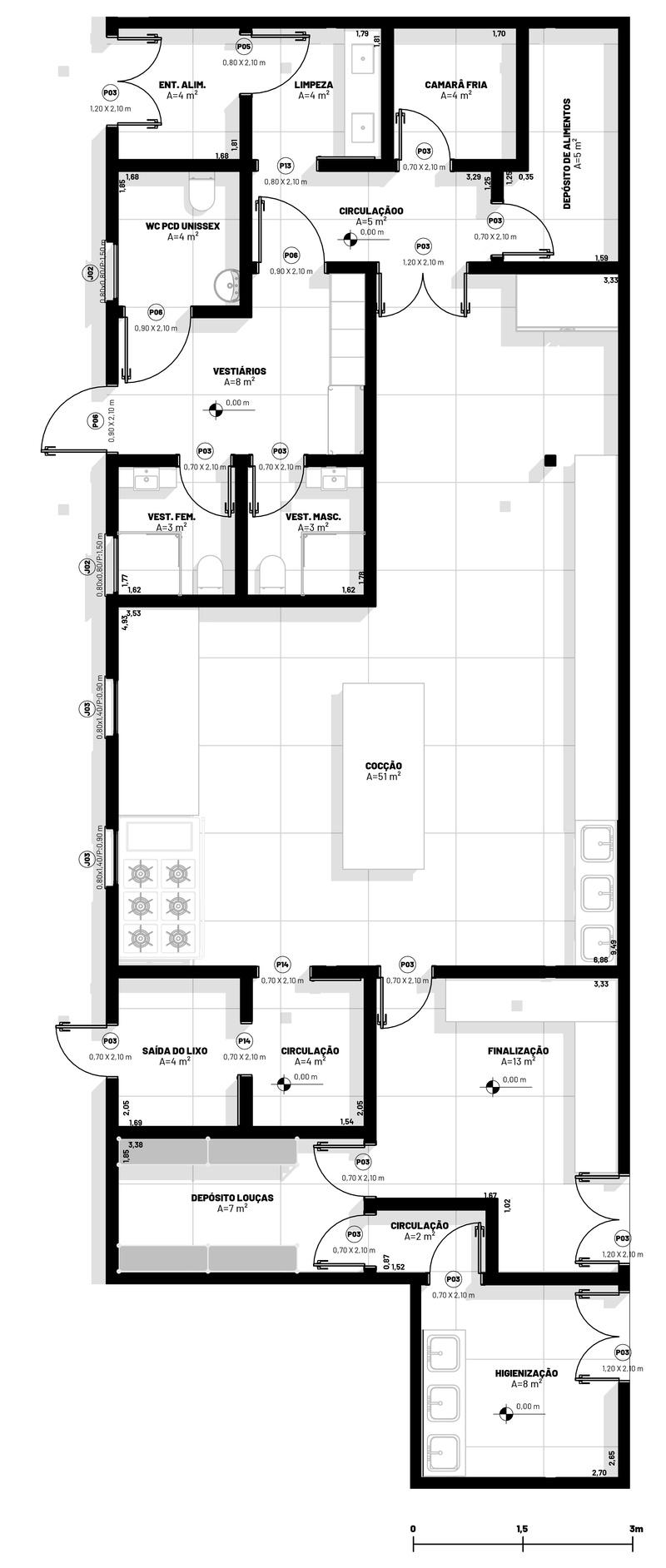

RESTAURANTE

A finalidade da implementação de um restaurante nos equipamentos de apoio é ofertar uma alimentação de melhor qualidade aos motoristas, proporcionem uma dieta balanceada, com porções nutritivas que contenham nutrientes essenciais para o corpo Vindo a auxiliar na melhora dos problemas com insônia, cansaço excessivo e falta de atenção

RESTAURANTE

PROGRAMA NECESSIDADES

CAIXAS ELETRÔNICOS

Os caixas eletrônicos tem o intuito de facilitar a organização da viagem, permitindo que o profissional possa realizar depósitos, saques ou movimentações sem a necessidade de entrar na malha urbana para ir até uma agência bancária

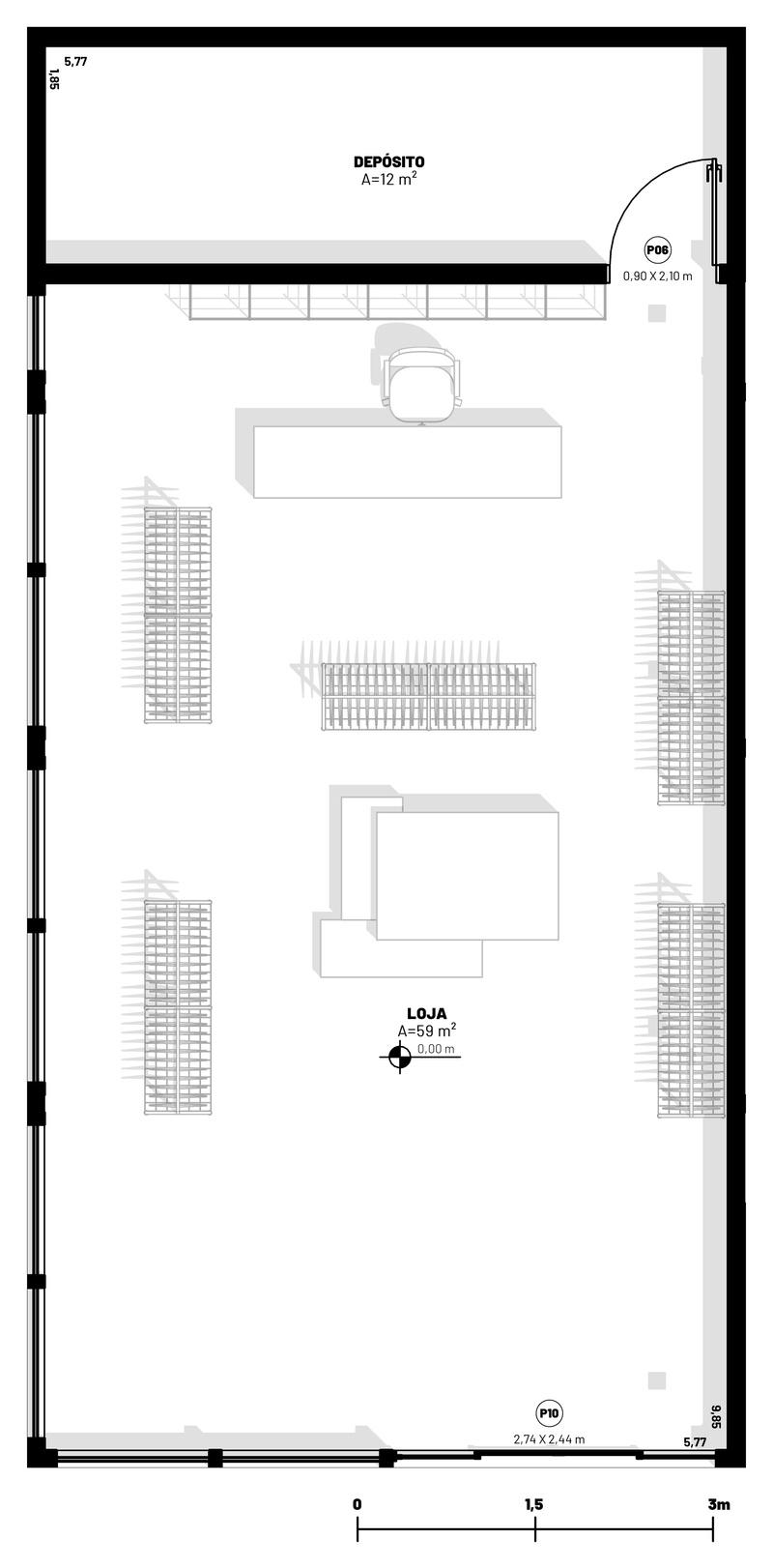

LOJAS

Com o mesmo objetivo dos outros serviços, a locação de lojas na proposta visa oportunizar ao motorista tudo que ele precisa em um só local, sem a necessidade de deslocamento

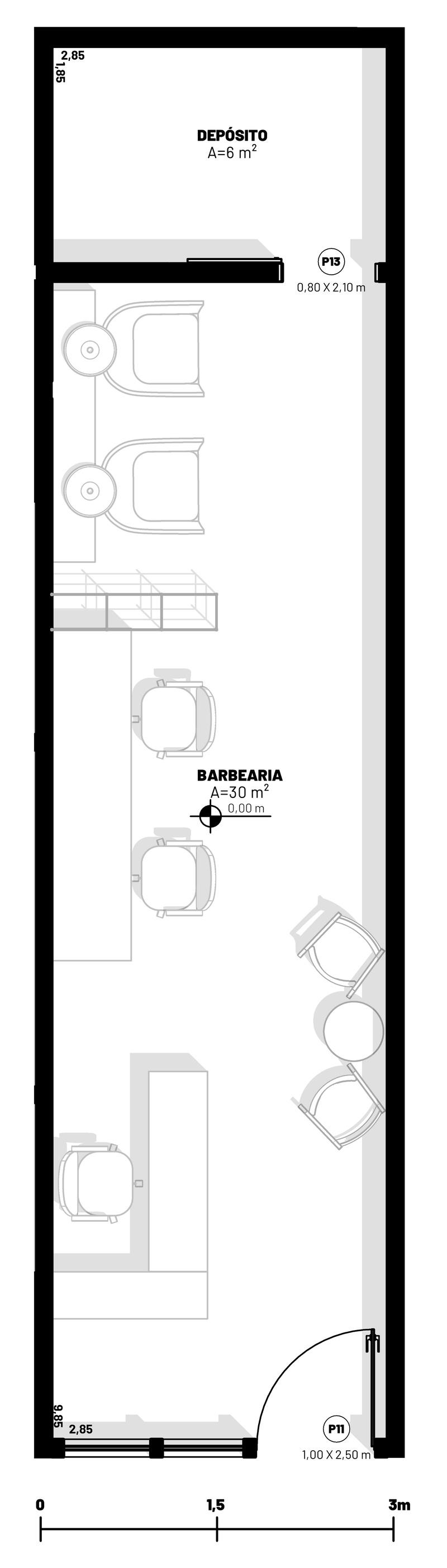

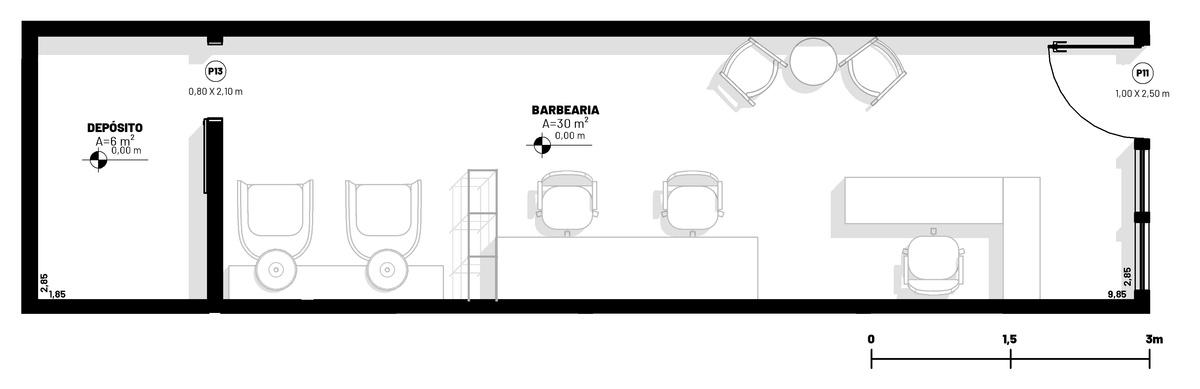

BARBEARIA

Por trata se de jornadas longas e distantes de sua origem, o caminhoneiro muitas vezes torna se descuidado, por não encontrar locais adequados ou pela sua rotina, porém o autocuidado é essencial para o ser humano, desta maneira, a locação de uma espaço voltado a esta atividade, como uma barbearia

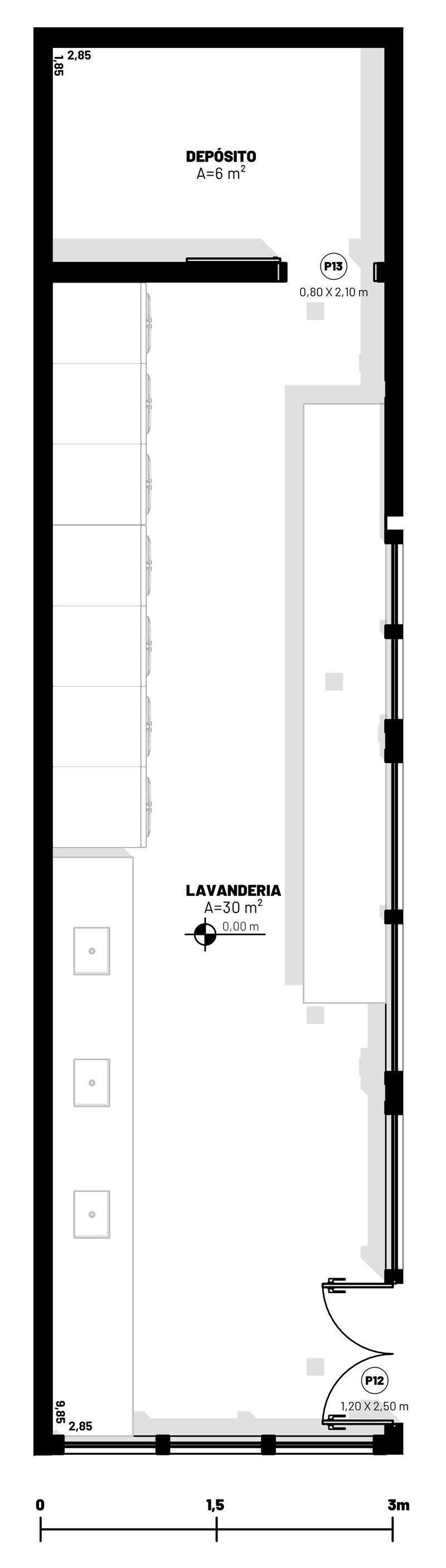

LAVANDERIA

A lavanderia é de extrema relevância, pois permite que o caminhoneiro possa lavar e secar suas roupas enquanto estiver em viagem, principalmente para aqueles que ficam longos períodos na estrada

DML

PROGRAMA NECESSIDADES

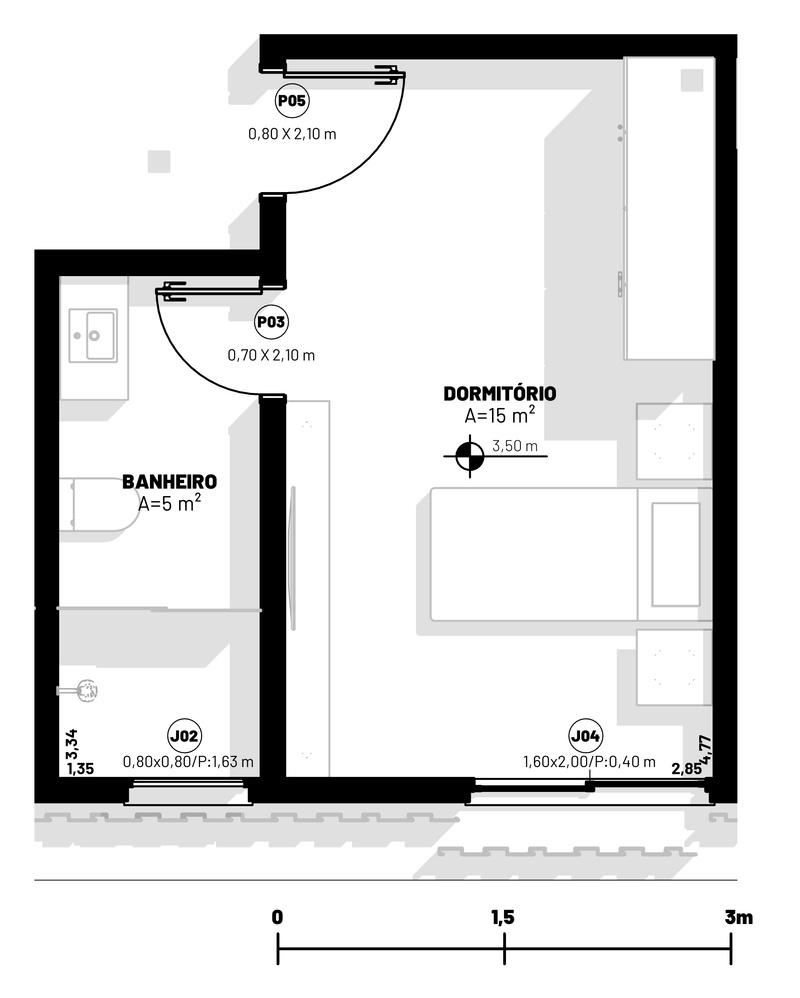

ALOJAMENTO CAMINHONEIROS

Ser motorista de veículos de carga atualmente é estar em constante risco, muitas vezes, as fatalidades acontecem, fazendo com que o profissional fique desamparado e sem apoio O alojamento tem o intuito de abrigar esta pessoa, para que ela se sinta segura neste momento e amparada, até resolver a situação e retornar ao seu lar

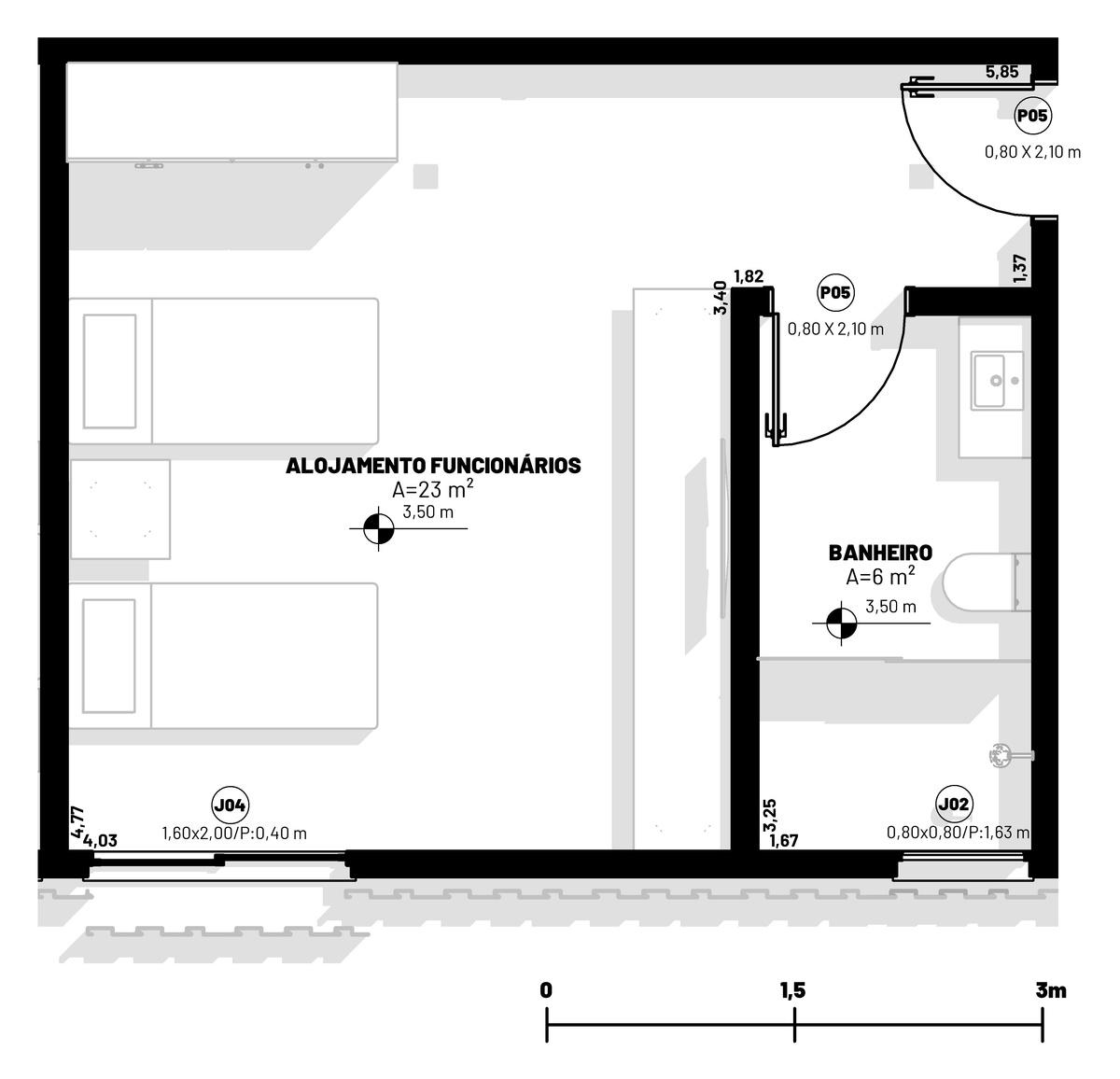

ALOJAMENTO

FUNCIONÁRIOS

O alojamento dos funcionários é para o descanso destes nos momentos de intervalos, ou trocas de turno, principalmente para aqueles que ficam 24 horas, como os seguranças

PROGRAMA NECESSIDADES

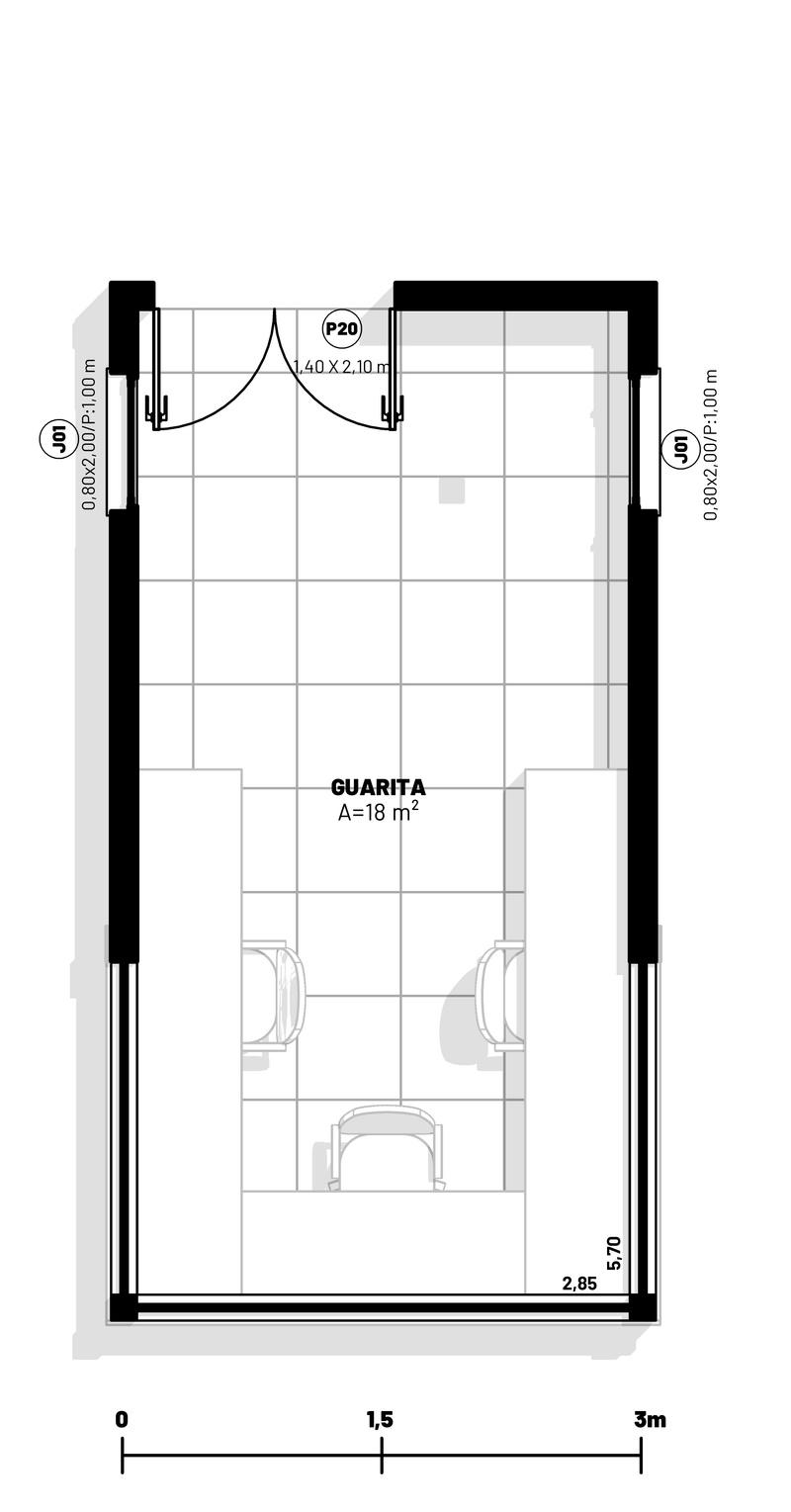

GUARITA

As guaritas surgem como espaço de segurança, a partir destas irá ser controlada a entrada e saída dos veículos, juntamente com a conferência das placas e o sistema de segurança do caminhão, além do monitoramento das câmeras de vigilância

ESTACIONAMENTO

Espaço que possuirá fluxo constante de veículos, reconhecendo que os caminhoneiros pernoitaram em seus próprios veículos

Para cada equipamento foi definida uma capacidade de estacionamento tanto para veículos de carga, quanto para automóveis

O estacionamento para caminhões será separado, contará com câmeras de segurança, sensores de iluminação e vigilância Pode ser utilizada por qualquer tipologia de carreta As vagas serão padronizadas com largura de 3,5m e comprimento de 30m, assim comportando todas as tipologias

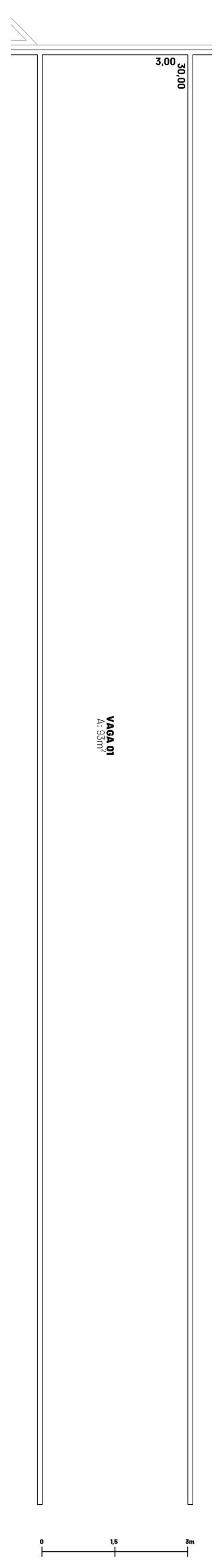

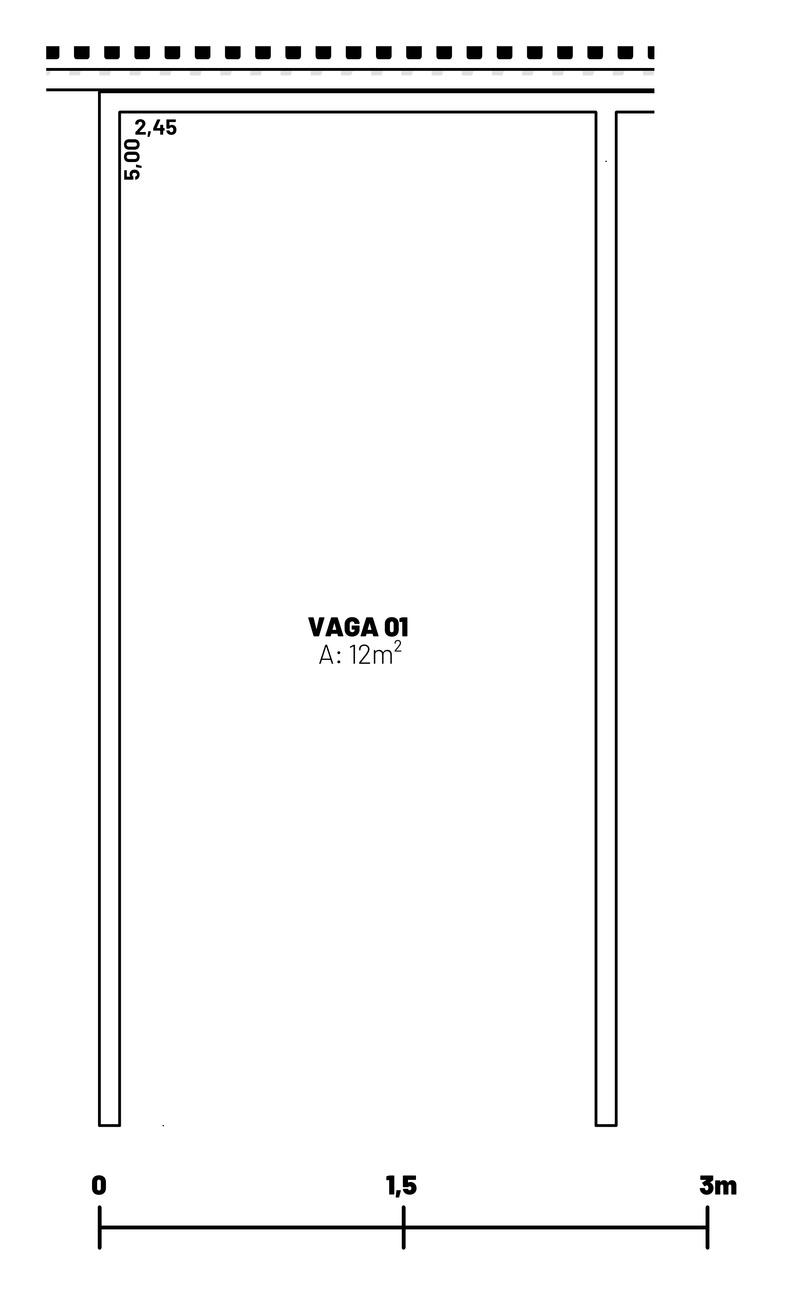

As vagas de automóveis devem ser dispostas com as seguintes medidas: largura de 2,40m e comprimento de 5m Em caso de modificação destes valores, deve ser consultado o Manual Brasileiro de de sinalização de trânsito (CONTRAN, 2007) ou a legislação do município

Locais de apoio para revisões, reparos e melhorias nos veículos, sem ter que realizar longos deslocamentos

A borracharia tem o objetivo de facilitar a troca e movimentação dos pneus, balanceamento e regulagem de freios

MECÂNICA BORRACHARIA LAVAGEM

Espaço que atua na higienização do veículo, internamente e externamente, aplicação de produtos e polimentos

ORGANOFLUXOGRAMA

O organofluxograma tem como propósito auxiliar na esquematização dos setores e fluxos da edificação, acelerando o processo de desenvolvimento projetual e posteriormente sendo a base para o lançamento do partido arquitetônico Para isto, lançou se os seguintes setores para os equipamentos da rede Vivendo na Estrada:

Este setor será importante para o controle de fluxo dos ocupantes por meio da recepção Além das áreas de convivência como a praça e os quiosques, visando proporcionar a integração entre os caminhoneiros, estes espaços são fundamentais com isso, necessitam estar em contato direto com os ocupantes

O objetivo dos espaços de lazer é possibilitar a descontração entre a categoria, estes devem estar situados em ambientes mais tranquilos, próximo a recepção e ao alojamento dos caminhoneiros, para que seja controlado a movimentação do espaço

SAÚDE

O setor de saúde vai permitir acesso do público juntamente com os ocupantes, para que familiares e amigos possam auxiliar no momento de urgência, este deve se manter próximo ao acesso principal tanto de veículos quanto de pessoas, para que seja de fácil ingresso e deslocamento para as unidades básicas de saúde

ALIMENTAÇÃO

O setor de alimentação deve encontra se mais próximo às áreas de estacionamento e da área de interação social, como a praça, para que transmitam maior sensação de unificação entre o espaço e o motorista, também possibilitando o acesso público

SETOR AMBIENTE INT. MOBILIÁRIO

USUÁRIOS

O setor de ensino deve ser aberto para todos os públicos, este espaço tem o objetivo ampliar o conhecimento tanto quanto dos caminhoneiros e de outros autores do ramo do transporte rodoviário, mantendo se adjunto ao as áreas de convívio e recepção

ENSINO SERVIÇOS

O setor é divido em serviços para o caminhoneiro, caminhão e para a edificação Este é fundamental para o atendimento direto ao profissional, buscando oferecer serviços, mercadorias e suporte Isto faz com que sua localização seja crucial, priorizando espaços mais próximos às áreas de estacionamento e circulação dos veículos de carga

GRAU DE IMPORTÂNCIA QUANT. ÁREA UNID. (M²) ÁREA TOTAL (M²)

Social Recepção Balcão Atendimento, Assentos e Espaço para espera 10 pessoas Obrigatório 1 30 30 Lazer Sala de Tv Sofás, Poltronas, Tv, Micro ondas, Pipoqueira e Frigobar 5 pessoas Recomendado 1 20 20

Saúde Ambulatório Maca de atendimento, Armários, Balança, Mesa, Cadeiras, Suporte de Soro, Armários, Refrigerador, Área de higienização 2 pessoas Obrigatório 1 17 17

Lavanderia Máquinas de lavar e secar, Mesas e ferro de passar, Armários, 5 tanques e Araras 10 pessoas Obrigatório 1 17 17

Banheiros Masculinos Cuba, Bacia Sanitário, Box Chuveiro, Cabideiro, Dispenser de papel toalha e higiênico 1 pessoa/ por banheiro Obrigatório 5 5 25

Serviços

Banheiros Femininos Cuba, Bacia Sanitário, Box Chuveiro, Cabideiro, Secador de cabelo, e Dispenser de papel toalha e higiênico. 1 pessoa/ por banheiro Obrigatório 5 5 25

Setor Administrativo RH Financeiro Diretoria Mesas de escritório, arquivos, cadeiras, poltronas e mesas de reunião 5 pessoas Obrigatório 1 20 20

DML Depósito Recomendado 1 15 15

Total + 30% Circulação 215,5

Social

Circulação Externa Serviços

Circulação Externa Público Circulação Externa Usuário

MODELO

Circulação Interna Serviços

Circulação Interna Público Circulação Interna Usuário

Lazer

Sala de Tv Sofás, Poltronas, 3 Tv, Microondas, Pipoqueira e Frigobar 9 Pessoas Obrigatório 1 45 45 Sala de Jogos Mesa de Bilhar, Mesa jogos de carta, Mesa de Poker, Frigobar e Video Game 25 pessoas Recomendado 1 60 60

Sanitários

Cubas, Bacias Sanitárias, Dispenser de Papel Higiênico e papel toalha, Saboneteiras, Espelhos e Divisórias Obrigatório 2 20 40

02MODELO

SETOR AMBIENTE INTERNO AMBIENTE EXTERNO MOBILIÁRIO

Academia

Sanitários Femininos

Sanitários Femininos PNE

Sanitários Masculinos

Sanitários Masculinos PNE

Vestiário Funcionários

Sala de Espera e Recepção

Saúde

Consultório Odontológico

Consultório Médico

Consultório Fisioterapia

Consultório Psicológico

USUÁRIOS GRAU DE IMPORTÂNCIA

QUANT. ÁREA POR UNID (M²) ÁREA TOTAL (M²)

Esteiras, Bicicletas, Cross, Flexor e Extensor, Pesos, Supino, Roldana alta, halteres, Cordas, Bebedouro, Espelhos e balança 30 pessoas Obrigatório 1 100 100

Cubas, Bacias Sanitárias, Dispenser de Papel Higiênico e Papel toalha, Saboneteiras, Espelhos e Divisórias 3 pessoas Obrigatório 1 12 12

Cuba, Bacias Sanitária, Barras de Apoio NBR 9050, Dispenser de Papel Higiênico e Papel Toalha, Saboneteira e Espelho 1 pessoa Obrigatório 1 4 4

Cubas, Mictórios, Bacias Sanitárias, Dispenser de Papel Higiênico e Papel Toalha, Saboneteiras, Espelhos e Divisórias 3 pessoas Obrigatório 1 12 12

Cuba, Bacias Sanitária, Barras de Apoio NBR 9050, Dispenser de Papel Higiênico e Papel Toalha, Saboneteira e Espelho 1 pessoa Obrigatório 1 3,8 3,8

Armários, assentos 2 pessoas Obrigatório 2 11,5 23

Cadeiras, Mesa , Armários e Computadores 10 pessoas Obrigatório 1 40 40

Cadeira Odontológica , Mesa, Cadeiras e Armários 3 pessoas Obrigatório 1 15 15

Maca de Atendimento, Armários, Mesa e Cadeiras 2 pessoas Obrigatório 1 23 23

Maca de Atendimento, Armários, Mesa, Cadeiras, Ultrassom, Espaldar, Barra Paralela, Bolas de ginástica, Tablado para fisioterapia, Elásticos e Escada e Rampa 8 pessoas Obrigatório 1 42 42

Armários, Mesa, Cadeiras, Sofá e Área de Café 2 pessoas Obrigatório 1 23 23 Triagem

Mesa, Armários, Cadeiras, Maca de atendimento, Balança e Cuba de apoio 5 pessoas Obrigatório 1 20 20

Ambulatório

Farmácia

Restaurante

Alimentação

Convivência

Praça de Alimentação

Maca de atendimento, Armários, Balança, Mesa, Cadeiras, Suporte de Soro, Armários para medicamentos, Refrigerador de Medicação, Área de higienização

3 pessoas Obrigatório 1 50 50

Gôndolas, Caixa, Assento, Refrigerador para medicamentos e Estoque 10 pessoas Obrigatório 1 30 30

Cozinha;Recebimento e pias para limpeza de alimentos, Câmera Fria, Depósito de Alimentos, Depósito de Louças, Bancada de preparo, Pias, Fogão Industrial, Torre Quente, Retorno e Pias para limpeza , Saída de lixos e Vestiários

Restaurante: Buffet, Copa e Caixa

25 pessoas Obrigatório 1 100 100

Gôndolas, Refrigeradores, Caixas, Açougue, Padaria e Fruteira 25 pessoas Obrigatório 1 70 70

Mesas: 2 Lugares 75cm 4 lugares 1500x950cm ou 900x950cm 100 pessoas Obrigatório 1 220 220

Horta Comunitári a Obrigatório 5 35 175

MODELO

SETOR AMBIENTE INTERNO AMBIENTE EXTERNO MOBILIÁRIO

Barbearia

Alojamento Dormitório

Serviços ao Caminhoneiro

Lavanderia

Banheiros Masculinos

Banheiros Femininos

Cadeiras de Corte, lavatório , Caixa Espaço de Espera (sofás e poltronas) e Venda de produtos (ex: Shampoo)

13 Dormitórios 15m²

Cama Solteiro, Guarda Roupa, Mesa de cabeceira e Tv 2 Dormitório Adaptado 25m³ Cama Solteiro, Guarda Roupa, Mesa de cabeceira e Tv

USUÁRIOS GRAU DE IMPORTÂNCIA QUANT ÁREA POR UNID. (M²) ÁREA TOTAL (M²)

7 pessoas Recomendado 1 30 45

15 pessoas Obrigatório 1 45 45

10 Máquinas de lavar e secar (11kg) Mesas de passar, Ferros de passar, Sala de espera, Armários, 5 tanques e Araras 15 pessoas Obrigatório 1 30 42

Cuba, Bacia Sanitário, Box Chuveiro, Cabideiro, Dispenser de papel toalha e higiênico 1 pessoa por WC Obrigatório 25 5 125

Cuba, Bacia Sanitário, Box Chuveiro, Cabideiro, Secador de Cabelo e Dispenser de papel toalha e higiênico 1 pessoa por WC Obrigatório 25 5 125

Lojas Prateleiras, Araras, Provador, Mostruário, Computadores e Assentos 10 pessoas Recomendado 2 60 120

Caixa Eletrônico Caixas Eletrônicos 3 pessoas Obrigatório 2 5 10

Serviços de Mecânica

Sala Administrativa, Box de Atendimento, Sala de Peças, Carrinhos de Ferramenta e Guindastes Hidráulico 2 Caminhões Obrigatório 2 150 300

Serviços ao Veículo

Serviços de Borracharia

Sala Administrativa, 2 Box de Atendimento, Sala de reparos, Guindastes Hidráulico, Pneumática e Compressor 2 Caminhões Obrigatório 1 100 100

Lavagem de Veículo 2 Box de atendimento, Lavadoras de Alta pressão, Arco Lava Rápido e Gerador de Espuma 2 Caminhões Obrigatório 2 100 200

Setor Administrativ o

RH Financeiro Diretoria Mesas de escritório, arquivos, cadeiras, poltronas e mesas de reunião 10 pessoas/por setor Obrigatório 1 75 75

DML Estantes e Prateleiras Obrigatório 5 15 75

Alojamento Funcionários

Serviços Edificação

Dormitório (plantão): 2 Camas de Solteiro Banheiro: Cuba, Bacia Sanitária e Chuveiros Estar: Copa, Mesa, Cadeira, Sofá e TV 2 pessoas/ por noite Obrigatório 1 55 55

Guarita Mesas, Cadeiras e Computadores 2 Guardas Obrigatório 1 18 18

Estacionamento + Pernoite

Veículos de Cargas, Cargas Perigosos, Frigorificos e cargas indivisíveis 200 vagas Obrigatório 200 276 55 200

Estacionamento Automóveis 35 vagas Obrigatório 35 11,4 399

Total Ambiente Interno + 30% Circulação 3 195,1

Total Ambiente Externo 56 614,0 Total 59 809,1

03MODELO

SETOR AMBIENTE INTERNO AMBIENTE EXTERNO MOBILIÁRIO USUÁRIOS GRAU DE IMPORTÂNCIA QUANT ÁREA POR UNID (M²) ÁREA TOTAL (M²)

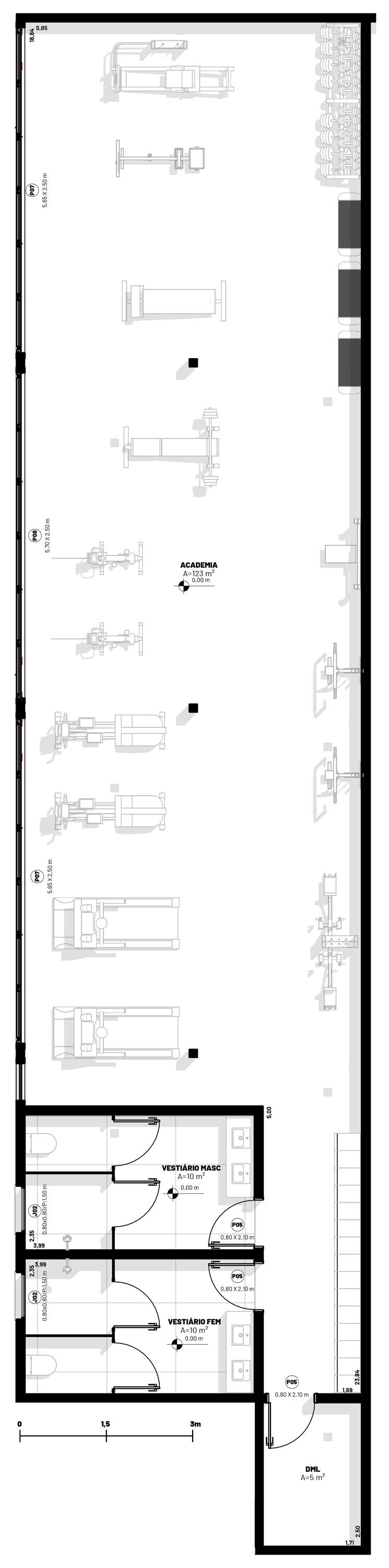

Academia

Sanitários Femininos

Sanitários Femininos PNE

Sanitários Masculinos

Sanitários Masculinos PNE

Esteiras, Bicicletas, Cross, Flexor e Extensor, Pesos, Supino, Roldana alta, Halteres, Cordas, Bebedouro, Espelhos e balança 70 pessoas Obrigatório 1 210 210

Cubas, Bacias Sanitárias, Dispenser de Papel Higiênico e papel toalha, Saboneteiras, Espelhos e Divisórias

Cubas, Bacias Sanitárias, Barras de Apoio NBR 9050, Dispenser de Papel Higiênico e papel toalha, Saboneteiras, Espelhos e Divisórias

Cubas, Mictórios, Bacias Sanitárias, Dispenser de Papel Higiênico e papel toalha, Saboneteiras, Espelhos e Divisórias

Cubas, Bacias Sanitárias, Barras de Apoio NBR 9050, Dispenser de Papel Higiênico e papel toalha, Saboneteiras, Espelhos e Divisórias

Obrigatório 1 60 60

Obrigatório 1 5 5

Obrigatório 1 60 60

Obrigatório 1 5 5

Vestiário Funcionários Armários, assentos 10 pessoas Obrigatório 2 25 50 Sala de Espera e Recepção Cadeiras, Mesa , Armários e Computadores 30 pessoas Obrigatório 1 80 80

Saúde

Consultório Odontológico

Cadeira Odontológica , Mesa, Cadeiras e Armários 2 pessoas Obrigatório 2 20 40

Consultório Médico Maca de Atendimento, Armários, Mesa e Cadeiras 3 pessoas Obrigatório 3 20 60

Consultório Fisioterapia

Maca de Atendimento, Armários, Mesa, Cadeiras, Ultrassom, Espaldar, Barra Paralela, Bolas de ginástica , Tablado para fisioterapia, Elásticos e Escada e Rampa

10 pessoas Obrigatório 2 80 160

Alimentação

Consultório Psicológico Armários, Mesa, Cadeiras, Sofá, Área de Café 2 pessoas Obrigatório 2 20 40 Sala de direcionamento a UPA

Ambulatório

Farmácia

Restaurante

Mesa, Armários, Cadeiras, Maca de atendimento, Balança e Cuba de apoio 20 pessoas Obrigatório 1 60 60

Maca de atendimento, Armários, Balança, Mesa, Cadeiras Suporte de Soro, Armários para medicamentos, Refrigerador de Medicação, Área de higienização

6 pessoas Obrigatório 1 80 80

Gôndolas, Caixa, Assento, Refrigerador para medicamentos e Estoque 20 pessoas Obrigatório 1 70 70

Cozinha; Recebimento e pias para limpeza de alimentos, Câmera Fria, Depósito de Alimentos, Depósito de Louças, Bancada de preparo, Pias, Fogão Industrial, Torre Quente, Retorno e Pias para limpeza , Saída de lixos e Vestiários Restaurante: Buffet, Copa e Caixa

50 pessoas Obrigatório 1 125 125

Conveniência

Praça de Alimentação

Gôndolas, Refrigeradores, Caixas, Açougue, Padaria e Fruteira 20 pessoas Recomendado 1 70 70

Mesas: 2 Lugares 75cm 4 lugares 1500x950cm ou 900x950cm Franquias

250 pessoas Obrigatório 1 550 550

Horta Comunitária Recomendado 10 35 350

SETOR AMBIENTE INTERNO AMBIENTE EXTERNO

Biblioteca + Sala com computadores

Ensino

Serviços ao Caminhoneiro

Serviços ao Veículo

MOBILIÁRIO USUÁRIOS GRAU DE IMPORTÂNCIA QUANT ÁREA POR UNID (M²) ÁREA TOTAL (M²)

Estantes, Prateleiras, Mesas de Estudos Salas Privativas: Mesa de Reuniões e Cadeiras Sala de Computadores: Mesas, Cadeiras e Computadores

30 pessoas Recomendado 1 80 80

Sala de Aula Mesas escolares, Quadro e Retroprojetor 15 pessoas Recomendado 4 40 160 Auditório 200 Palco, Assentos padrões, Sistema de som e imagem 200 pessoas Obrigatório 1 210 210

Administrativo Mesa, Cadeiras, Prateleiras, Arquivos, Computador e Mesa de reuniões 10 pessoas Recomendado 1 70 70

Barbearia

Alojamento Dormitório

Três Cadeira de Corte, Um lavatório , Caixa Espaço de Espera (sofás e poltronas) e Venda de produtos (ex: Shampoo) 10 pessoas Recomendado 1 30 30

25 Dormitórios + Banheiro 15m² 5 Dormitórios Adaptados + Banheiro 25m² Cama Solteiro, Guarda Roupa, Mesa de cabeceira e Tv

30 pessoas Obrigatório 1 240 240

Lavanderia 20 Máquinas de lavar e secar (11kg) Mesas de passar, Ferros de passar, Sala de espera, Armários, 5 tanques e Araras 20 pessoas Obrigatório 1 30 30

Banheiros Masculinos

Banheiros Femininos

Lojas

Caixa Eletrônico

Serviços de Mecânica

Serviços de Borracharia

Lavagem de Veículo

Setor Administrativo

DML

Funcionários

Serviços Edificação

Cuba, Bacia Sanitário, Box Chuveiro, Cabideiro, Dispenser de papel toalha e higiênico 1 pessoa Obrigatório 60 3 180

Cuba, Bacia Sanitário, Box Chuveiro, Cabideiro, Secador de Cabelo e Dispenser de papel toalha e higiênico 1 pessoa Obrigatório 60 3 180

Prateleiras, Araras, Provador, Mostruário, Computadores e Assentos 25 pessoas Recomendado 4 60 240

Caixas Eletrônicos 10 pessoas Recomendado 10 5 50

Sala Administrativa, Box de Atendimento, Sala de Peças, Carrinhos de Ferramenta e Guindastes Hidráulico 2 caminhões Obrigatório 3 500 1500

Sala Administrativa, 2 Box de Atendimento, Sala de reparos, Guindastes Hidráulico, Pneumática e Compressor 2 caminhões Obrigatório 5 200 1000

2 Box de atendimento, Lavadoras de Alta pressão, Arco Lava Rápido e Gerador de Espuma 2 caminhões Obrigatório 5 200 1000

RH Financeiro Diretoria

Mesas de escritório e de reunião, arquivos, cadeiras e poltronas 50 pessoas Obrigatório 1 300 300

Estantes e Prateleiras Obrigatório 10 15 150

Dormitórios (plantão): 6 Camas de Solteiro

Banheiro: Cuba, Bacia Sanitária e Chuveiros

Estar: Copa e Sala de TV

Vestiários: Chuveiros, sanitários, guarda volumes e bancos

12 pessoas Obrigatório 2 80 160

Guarita Mesas, Cadeiras e Computadores 4 pessoas Obrigatório 2 20 40

Estacionamento + Pernoite

Veículos de Cargas, Cargas Perigosos, Frigorificos e cargas indivisíveis 600 vagas Obrigatório 600 276 165600

Estacionamento Automóveis 50 vagas Obrigatório 50 15 750

Total Ambiente Interno + 30% Circulação 10790

Total Ambiente Externo 169 280,0 Total 180.070,0

Circulação Externa Serviços Circulação Externa Público Circulação Externa Usuário

Circulação Interna Serviços

Circulação Interna Público Circulação Interna Usuário

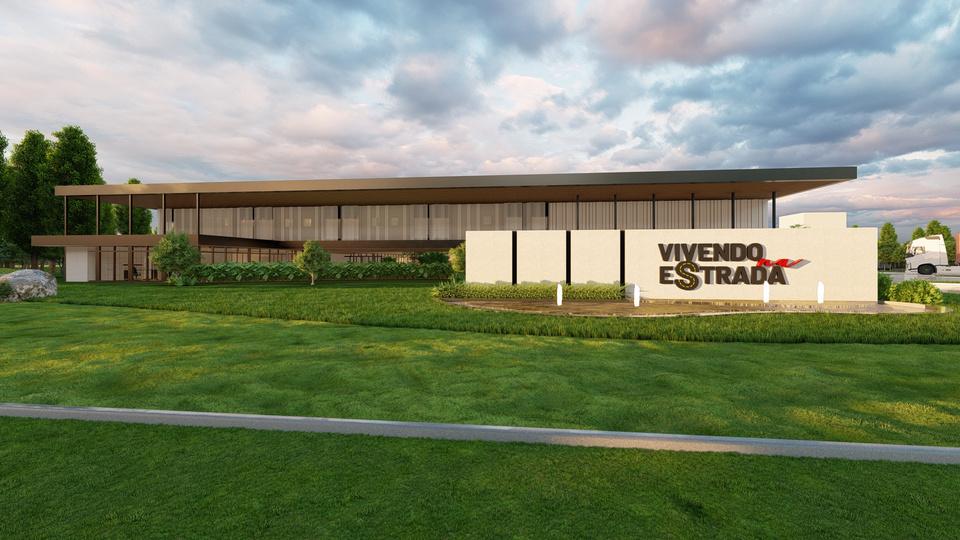

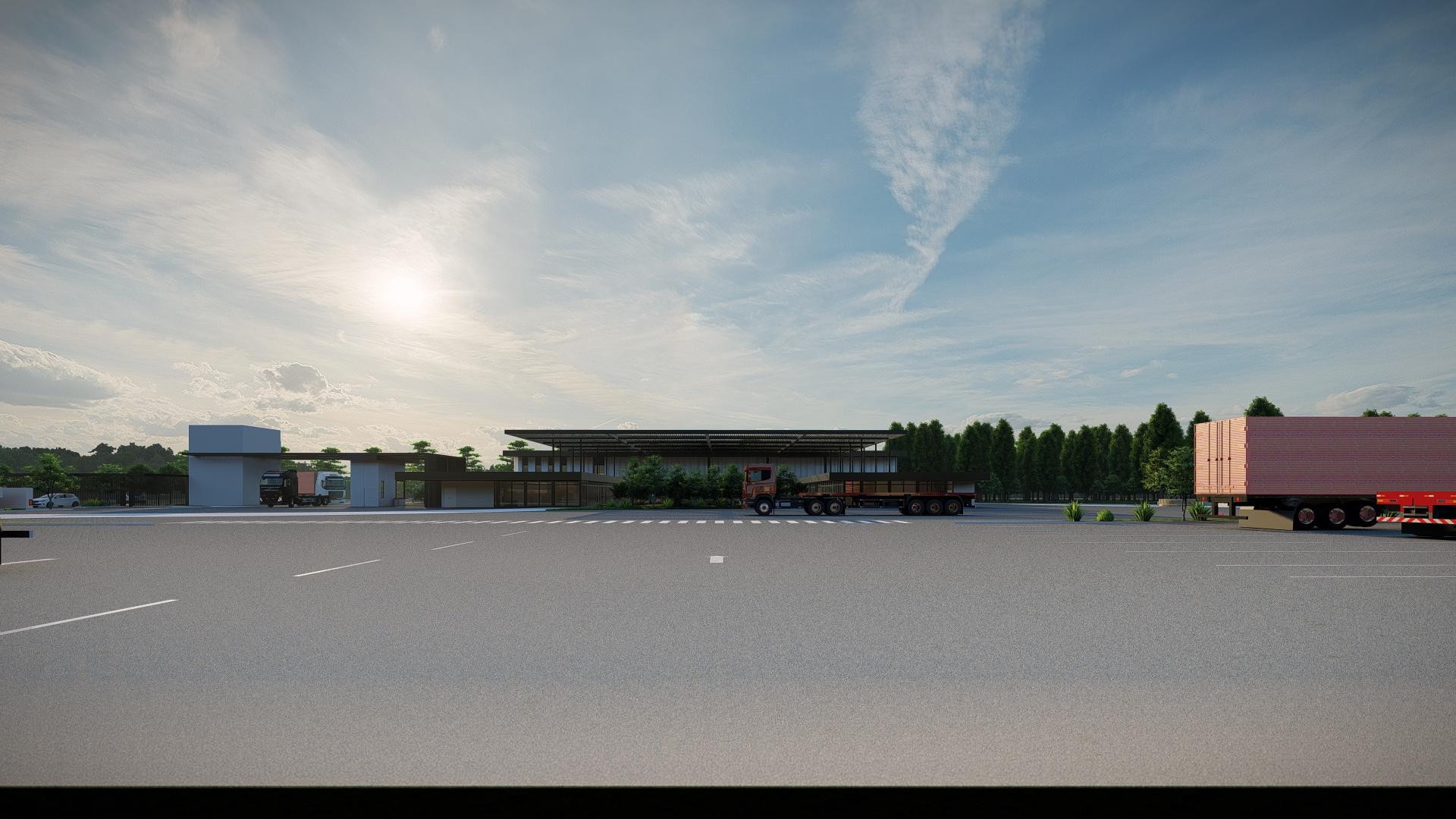

PROJETO PILOTO

Buscando criar um modelo para embasamento das futuras propostas, o projeto piloto foi desenvolvido seguindo todas as diretrizes definidas neste manual, visando valida las Realizado em um lote fictício, o objetivo é criar uma identidade visual para as propostas, além de auxiliar na visualização dos pontos de apoio, partindo de uma ideia inicial

REFERÊNCIAS

ABNT NBR 16373 Telhas e Painéis Termo Acústicos Requisitos de Desempenho; 2015 Disponível em: https://www abntcolecao com br/ Acesso em: 24 set 2022

ABNT NBR 11752 Materiais celulares de poliestireno para isolamento térmico na construção civil e refrigeração industrial Especificação; 2016 Disponível em: https://www abntcolecao com br/ Acesso em: 24 set 2022

ABNT NBR 5410 Instalações elétricas de Baixa tensão 2015 Disponível em: https://www abntcolecao com br/ Acesso em: 24 set 2022

ABNT NBR 15575 6 Edificações habitacionais Desempenho Parte 6: Requisitos para os sistemas hidrossanitários 2021 Disponível em: https://www abntcolecao com br/ Acesso em: 24 set 2022

ABNT NBR 9050 Acessibilidade a edificações, mobiliário, espaços e equipamentos urbanos 2022 Disponível em: https://www abntcolecao com br/ Acesso em: 24 set 2022

NBR 15220 1:2005 Desempenho térmico de edificações Parte 1: Definições, símbolos e unidades 2005 Disponível em: https://www abntcolecao com br/ Acesso em: 24 set 2022

ABNT NBRISO/CIE8995 1 Iluminação de ambientes de trabalho Parte 1: Interior 2013 Acesso em: 24 set 2022 Disponível em: https://www abntcolecao com br/ Acesso em: 24 set 2022

ABNT ISO 16000 9 Parte 9: Determinação da emissão de compostos orgânicos voláteis de produtos de construção e mobiliário Método da câmara de ensaio de emissões 2006 Disponível em: https://www abntcolecao com br/ Acesso em: 24 set 2022

ABNT NBR 15873 Coordenação modular para edificações 2010 Disponível em: https://www abntcolecao com br/ Acesso em: 24 set 2022

ABNT NBR 15575 3 Edificações habitacionais Desempenho Parte 3: Requisitos para os sistemas de pisos 2021 Disponível em: https://www abntcolecao com br/ Acesso em: 24 set 2022

ABNT NBR 9077 Saídas de emergência em edifícios 2001 Disponível em: https://www abntcolecao com br/ Acesso em: 24 set 2022

CAIXA ECONÔMICA FEDERAL (Brasil) (org ) Caderno de diretrizes: Acessibilidade 2016 Disponível em: https://licitacoes1 caixa gov br Acesso em: 24 set 2022

LAMBERTS, Roberto; DUTRA, Luciano; PEREIRA, Fernando O R Eficiência Energética na Arquitetura 2020 Disponível em: https://labeee ufsc br/publicacoes/livros Acesso em: 24 set 2022

BAÚ, Gabriela Construções modulares: mapeamento do processo executivo de edificações em chassi de aço 2021 Disponível em: https://repositorio ufsc br/handle/123456789/223394 Acesso em: 24 set 2022

DEGANI, Jonathan Albert Construção modular em Light Steel Frame: Comparativo com construção em alvenaria convencional 2017 Disponível em: https://repositorio animaeducacao com br/handle/ANIMA/4478 Acesso em: 24 set 2022

CONFEDERAÇÃO NACIONAL DO TRANSPORTE (Brasil) CNT lança painel sobre acidentes rodoviários; veja os principais dados Disponível em: <https://cnt org br/agencia cnt/cnt lanca painel com dados do transporte rodoviario no brasil> Acesso em: 07 mar 2022
