UTOPÍATÉPETL

Erick Flores Cuevas | Brian Arnaiz Martínez | Ana Claudia Oviedo Valdivia

introducción definiciones iniciales y concepto esquemas programa arquitectónico criterio constructivo 02 03 04 05

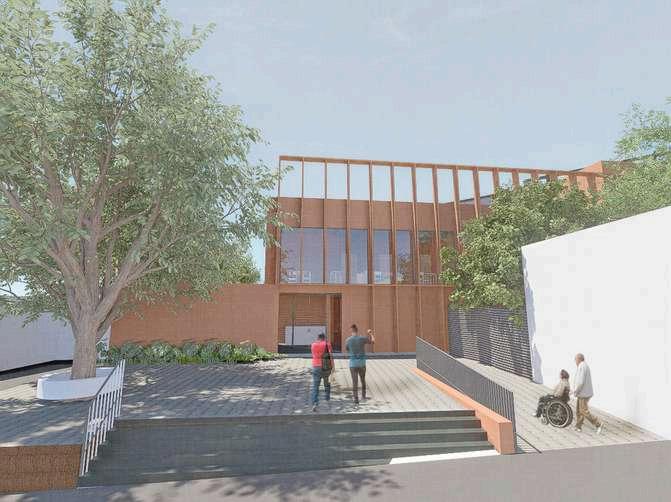

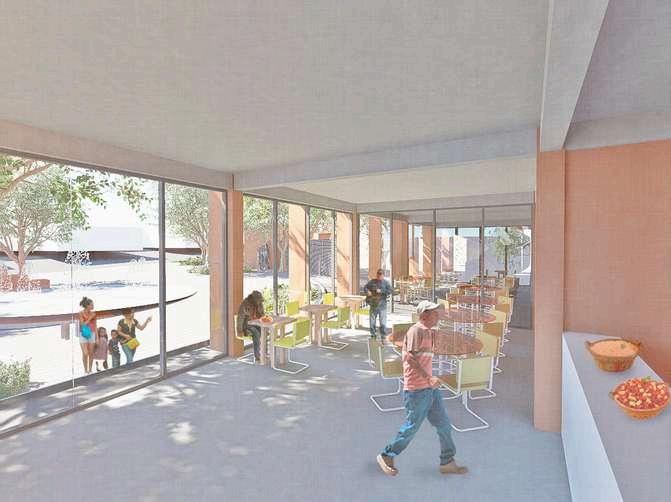

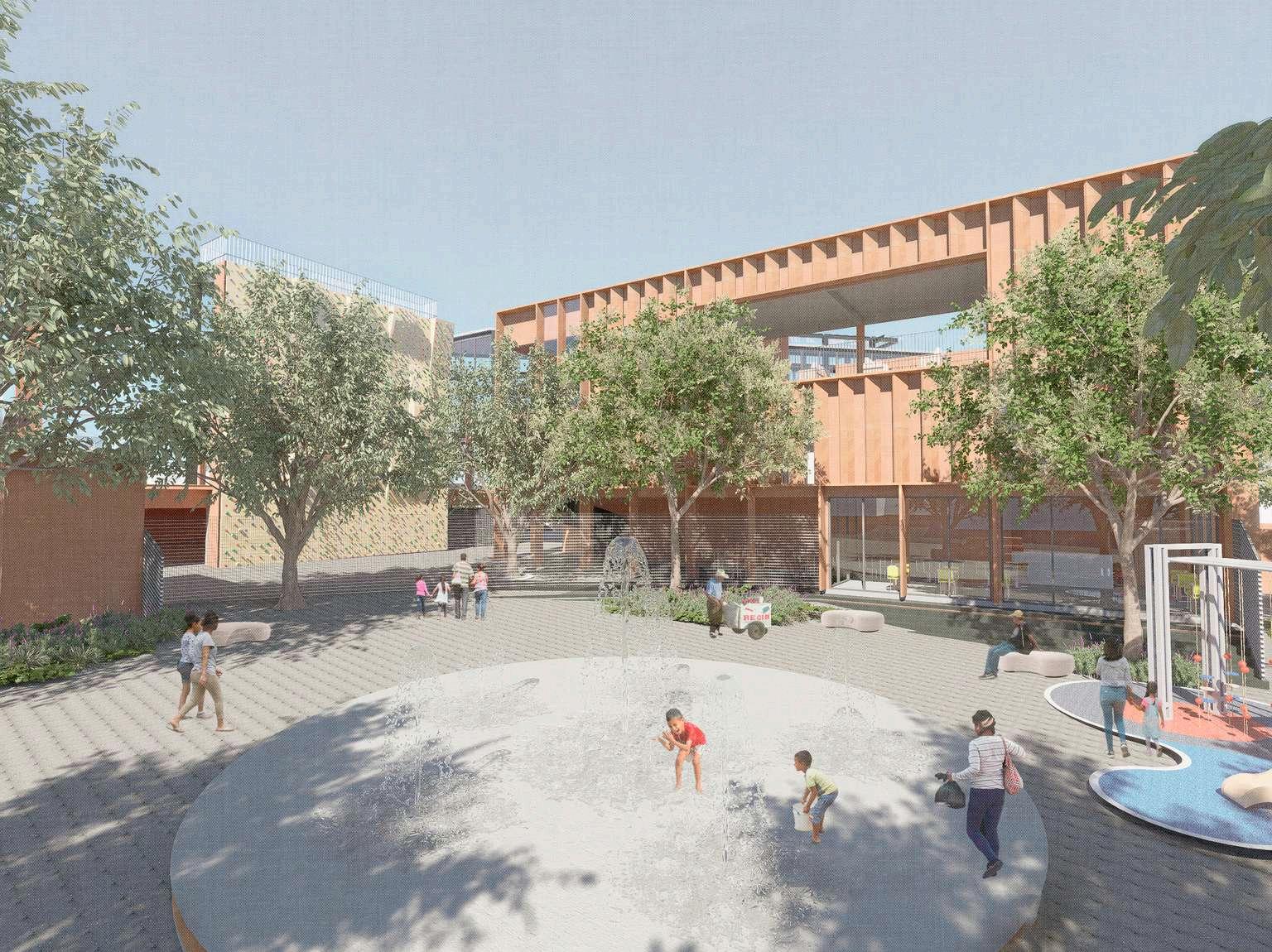

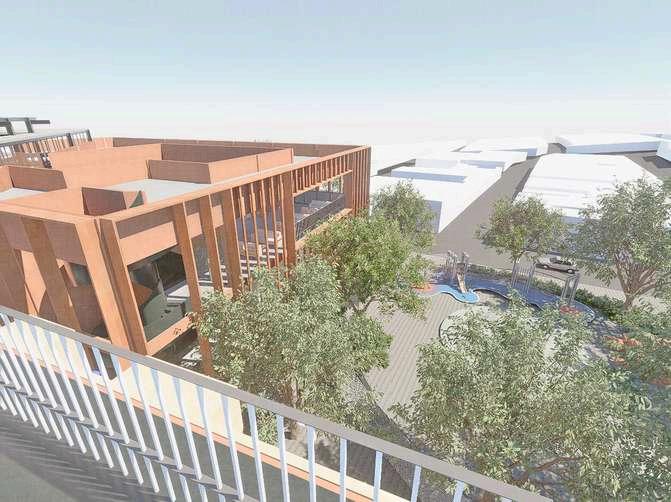

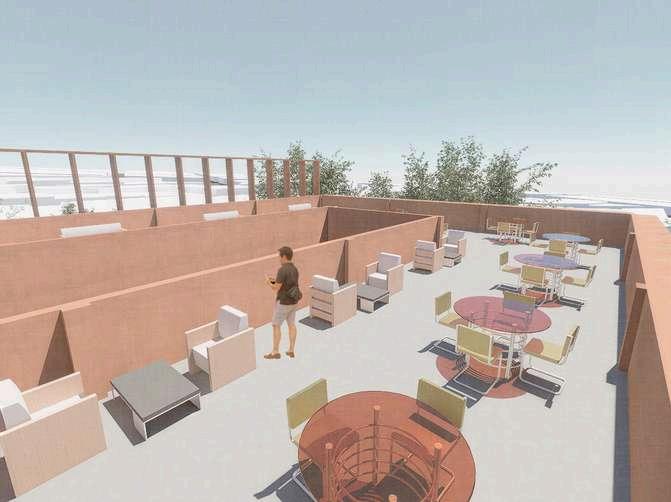

especificaciones estrategias urbanas visualizaciones planos

introducción

Los proyectos de Utopías son espacios comunitarios que buscan restaurar el tejido social de las comunidades con mayor marginación de la Alcaldía Iztapalapa.

En este proyecto se busca el diseño de una Utopía que de servicio a la comunidad de la colonia 2da Ampliación Santiago Acahualtepec, en un predio que actualmente funge como parque.

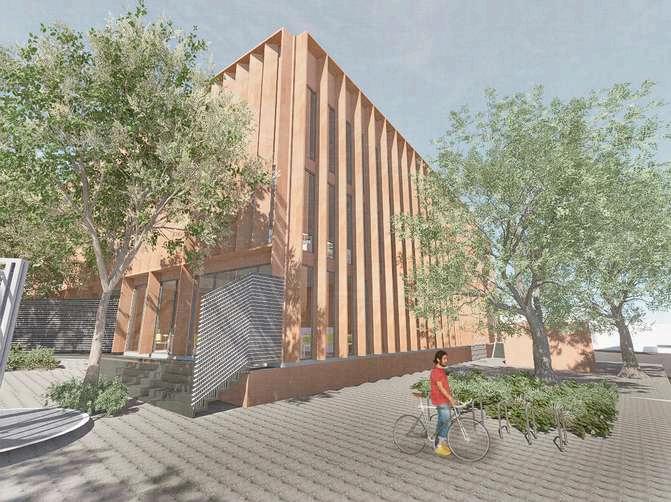

Derivado del estudio y análisis del predio y de la zona, se desarrolla el proyecto de Utopía Tépetl, que incluye espacios que permiten el desarrollo personal de la gente de la zona a través de un conjunto que basa su diseño en principios de sustentabilidad, accesibilidad, inclusión, así como en la topografía y las interacciones sociales que se observaron en el sitio.

definiciones iniciales y concepto

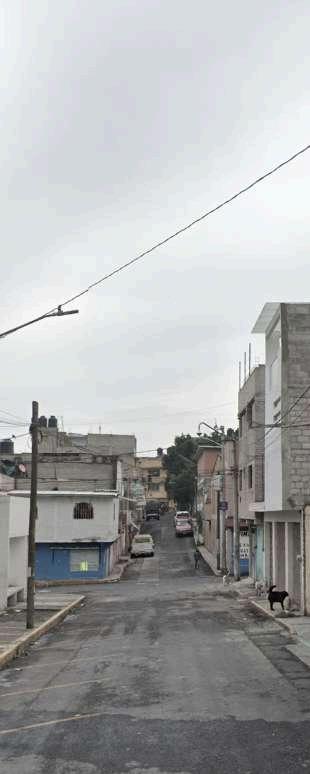

Localizado en la calle Oro colonia 2a Ampliación Santiago Acahualtepec en la Alcaldía Iztapalapa, en los límites de la Ciudad de México con el Estado de México.

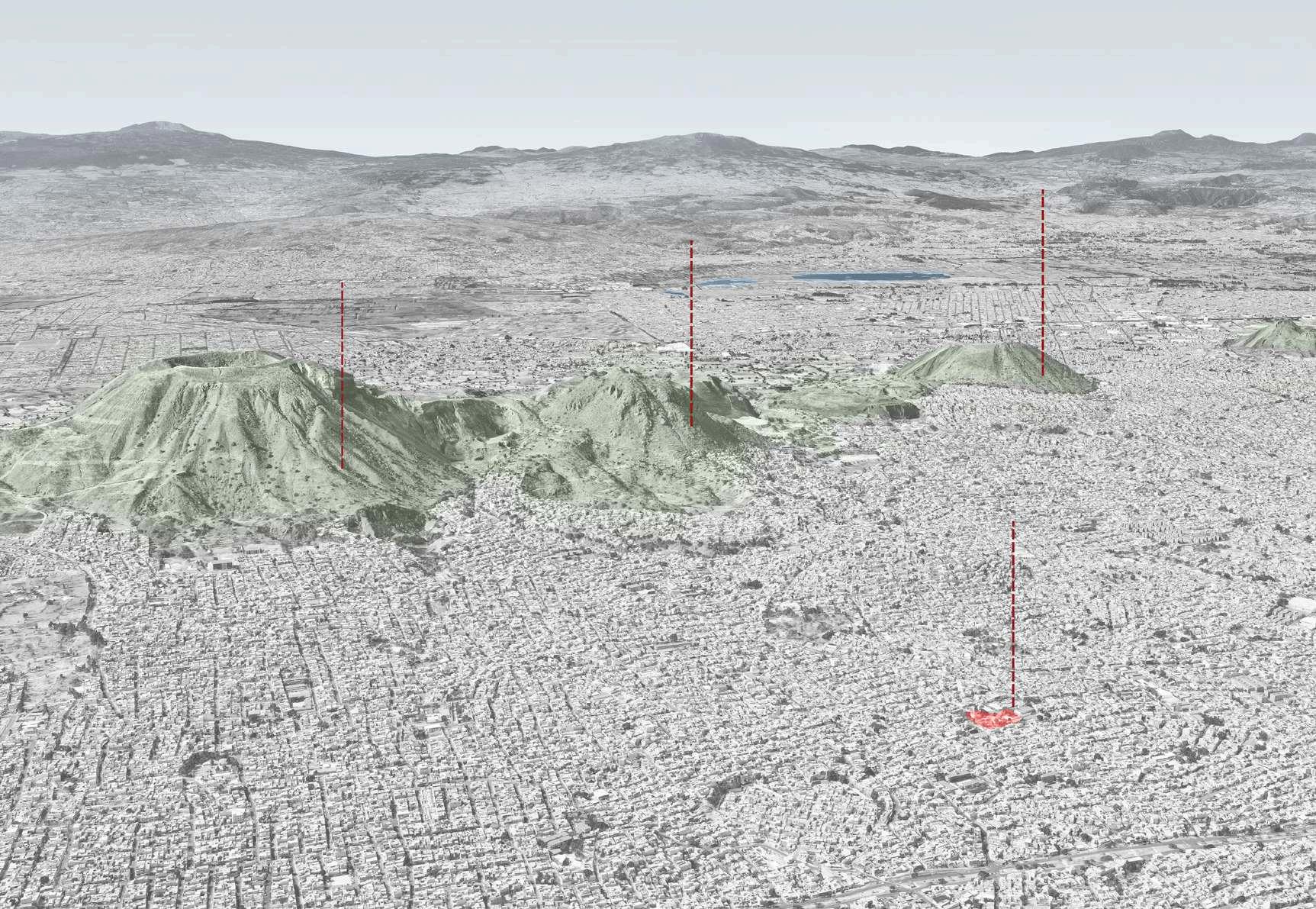

El actual deportivo rebeca está emplazado en las faldas de un sistema montañoso, dándole una variación de nivel considerable a sus 5245 m2 de superficie. Este precepto fungió como una idea rectora para el diseño. El aprovechamiento del desnivel era fundamental y lo que terminó dándole nombre a nuestra utopía: Tépetl, que en náhuatl significa monte o cerro.

deportivo rebeca

volcán xaltepec

cerro de las tres cruces

volcán tetlalmanche

definiciones iniciales y concepto

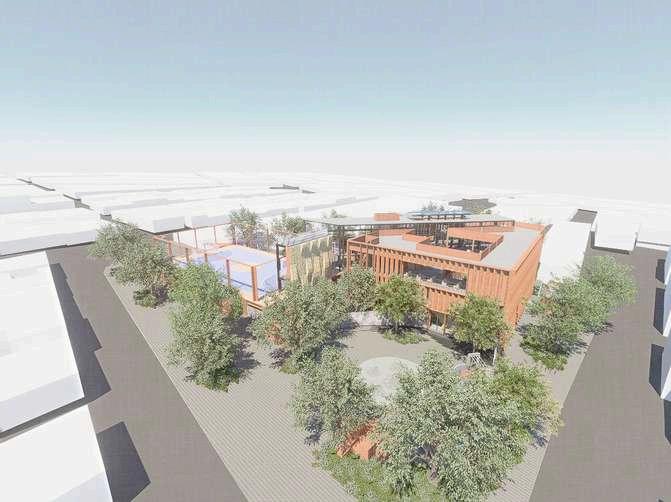

Como se mencionó anteriormente, las condiciones del terreno definieron las bases del diseño. Desde un principio y después de haber conocido el sitio, se decidió respetar si no todos, la mayoría de árboles existentes, con ello comenzamos a plantear la idea de utilizar los espacios que actualmente son canchas, como zona de desplante del edificio, aprovechando que se encontraban libres de obstáculos vegetales.

Por lo tanto, sabíamos que sería un edificio único, llevándonos a tener una masa que posteriormente se convertiría en dos para dar lugar al auditorio. El haber reunido todo el programa en un edificio nos orillaría a tener un volumen masivo, por tal razón se decidió que habría patios internos y se partiría el edificio con un volumen de una materialidad diferente para añadir ligereza.

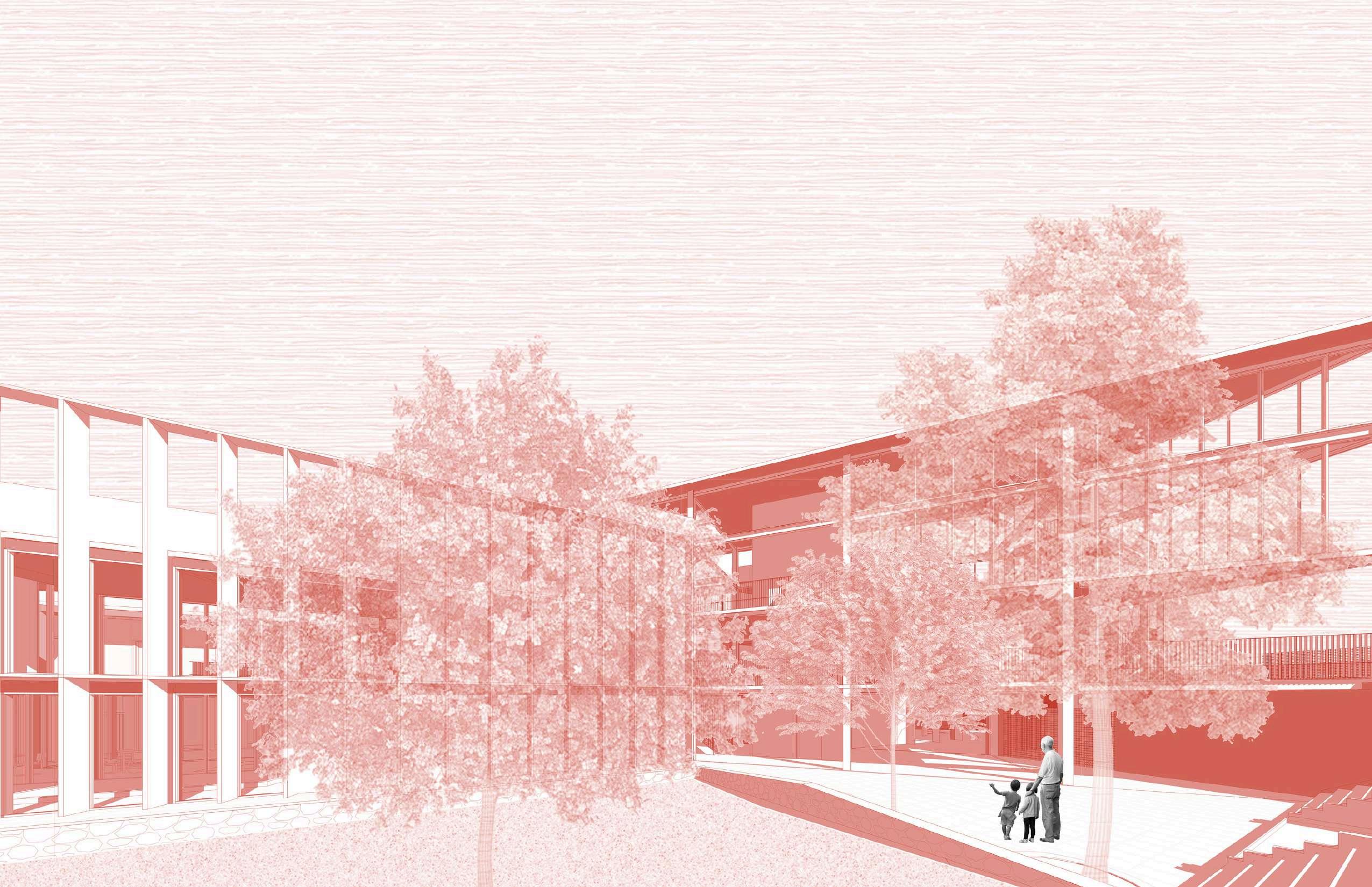

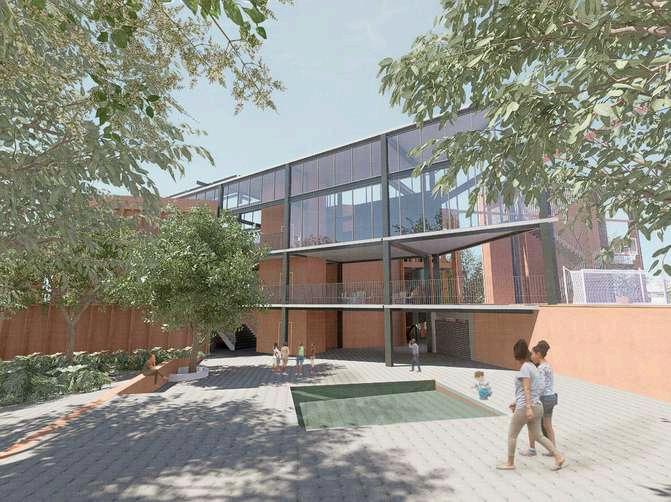

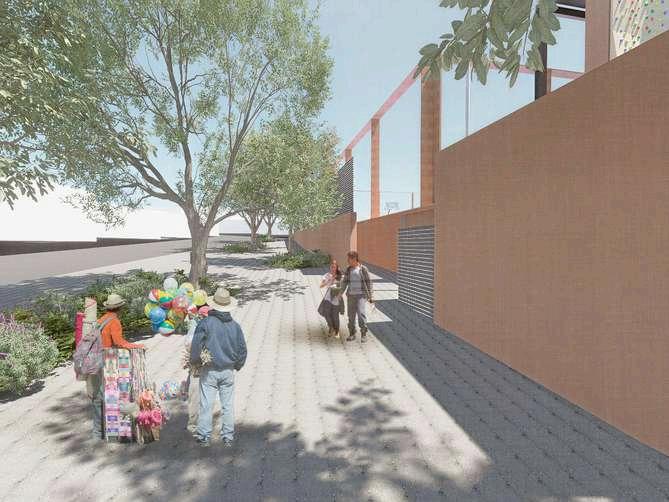

Por otra parte, esta decisión de juntar el programa nos permitió plantear la idea de generar múltiples plazas, que serían fundamentales para el desarrollo del conjunto con el contexto, pues el tener zonas amplias hace que el usuario tenga un mayor uso del espacio y se le permita tener libertad y seguridad.

En resumen, nuestro conjunto busca añadirse al contexto como un núcleo de interacciones de todo tipo y consolidar la zona como un centro de desarrollo cultural y deportivo teniendo dos principios: la universalidad de uso mediante el espacio construido y la dignificación del peatón con las zonas exteriores.

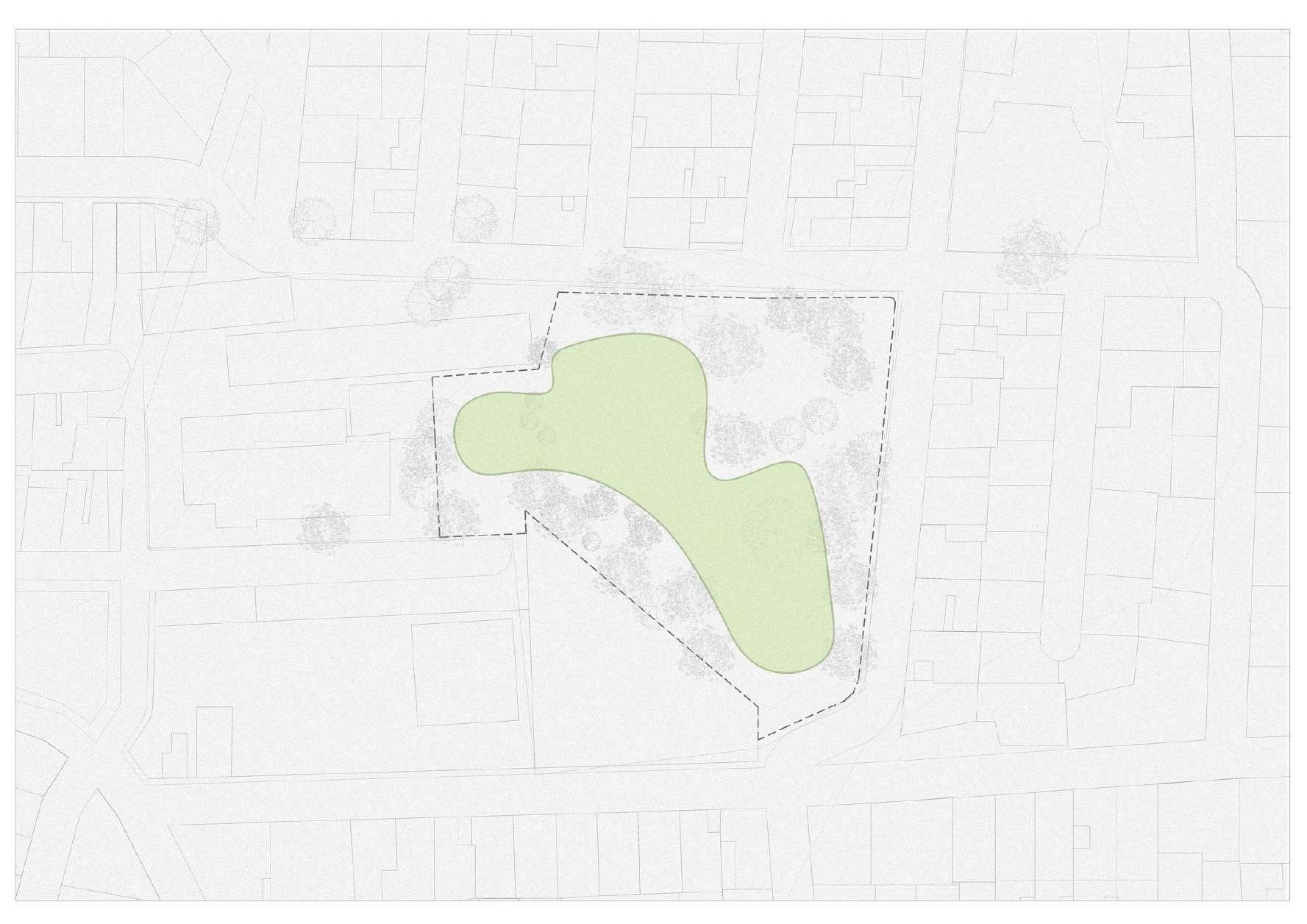

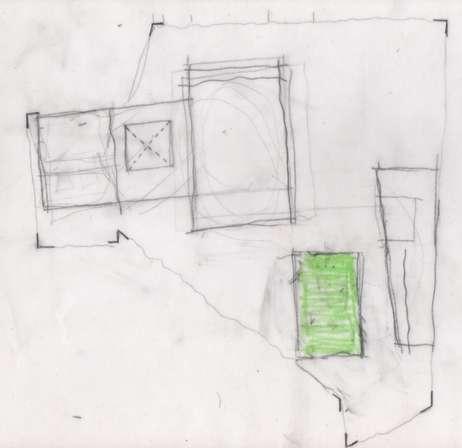

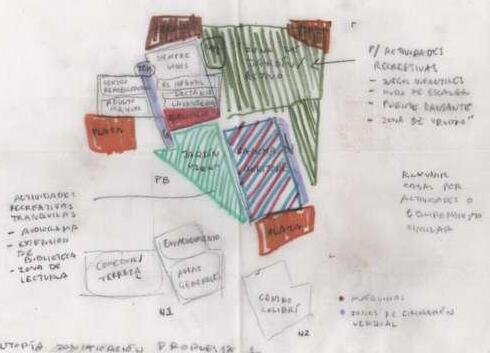

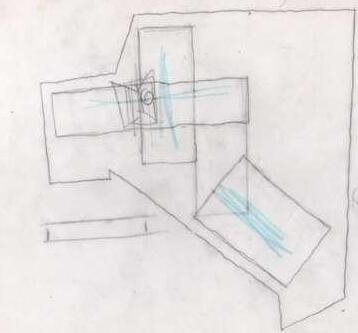

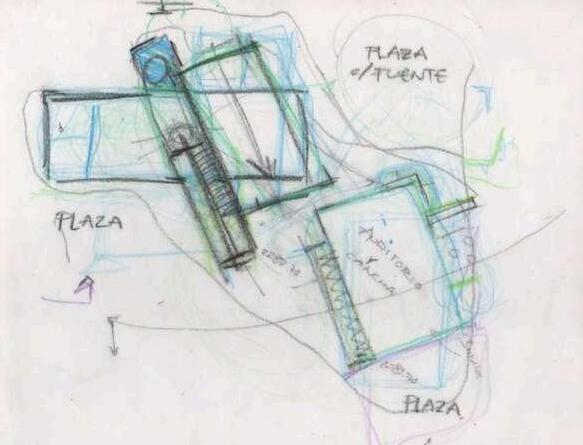

esquemas - principios de zonificación 03

Al iniciar la zonificación se estableció como principio inicial el respetar al máximo posible los árboles existentes, indicándonos la zona en la que sería posible desplantar la construcción

Simbología

Área libre

Predio

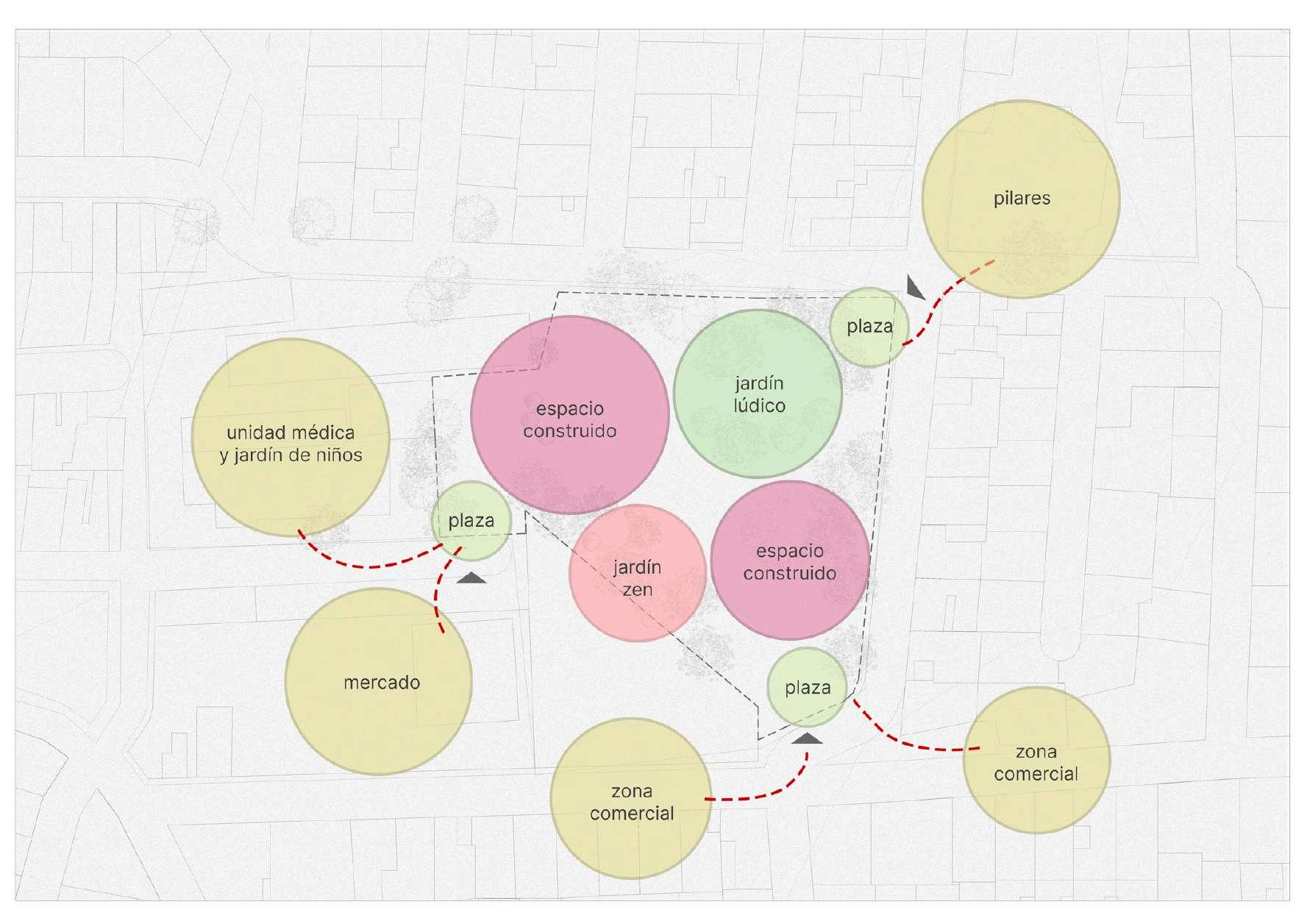

esquemas - zonas generales

Como segundo paso tenemos una zonificación general. Se marcan las zonas de espacio construido (donde se incluirán los locales del programa arquitectónico), jardines y plazas. Estas últimas ubicadas acorde a los mayores centros de concentración de gente.

Simbología

Acceso

Predio

Concentración de gente

Recorrido peatonal

esquemas - zonificación y funcionamiento

Simbología

Espacio construido

Espacio exterior

Circulaciones verticales

Recorrido

Acceso

Predio

planta baja

esquemas - zonificación y funcionamiento

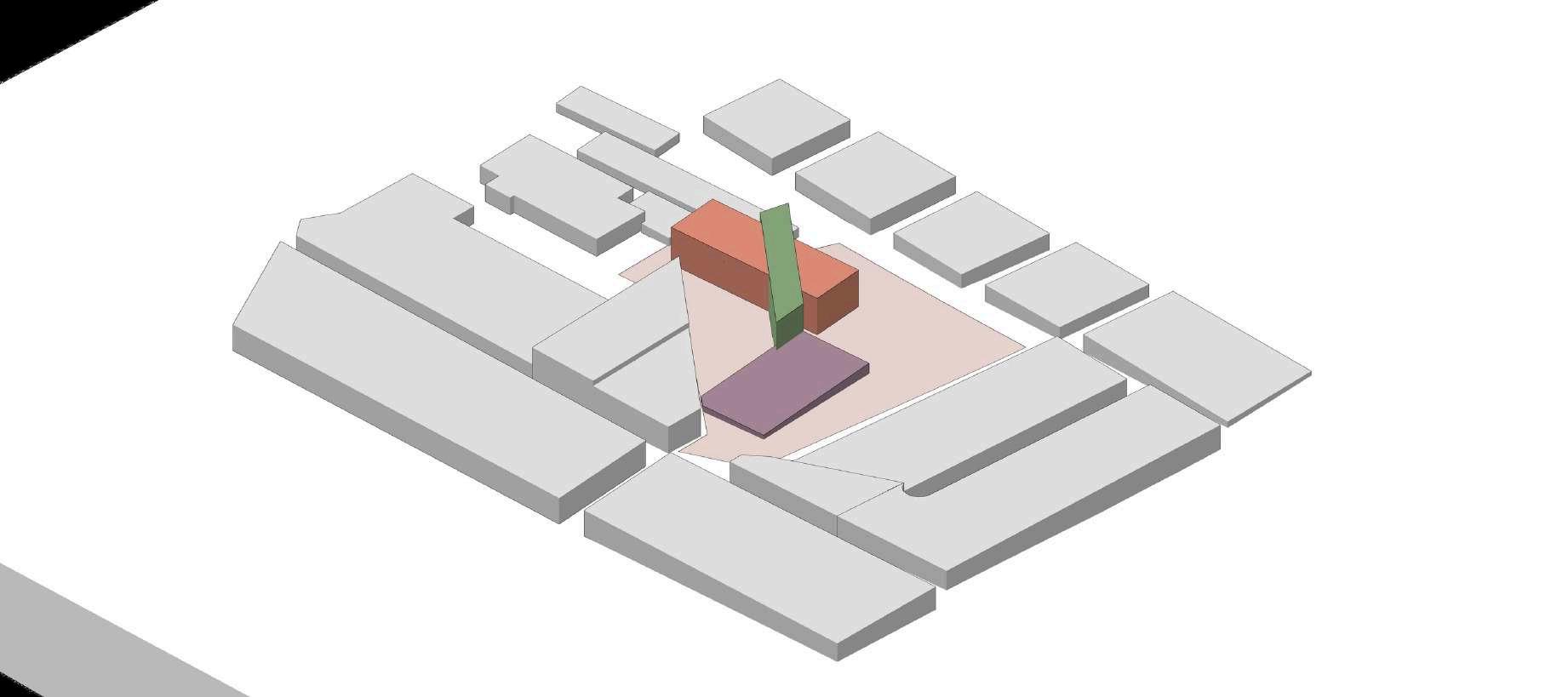

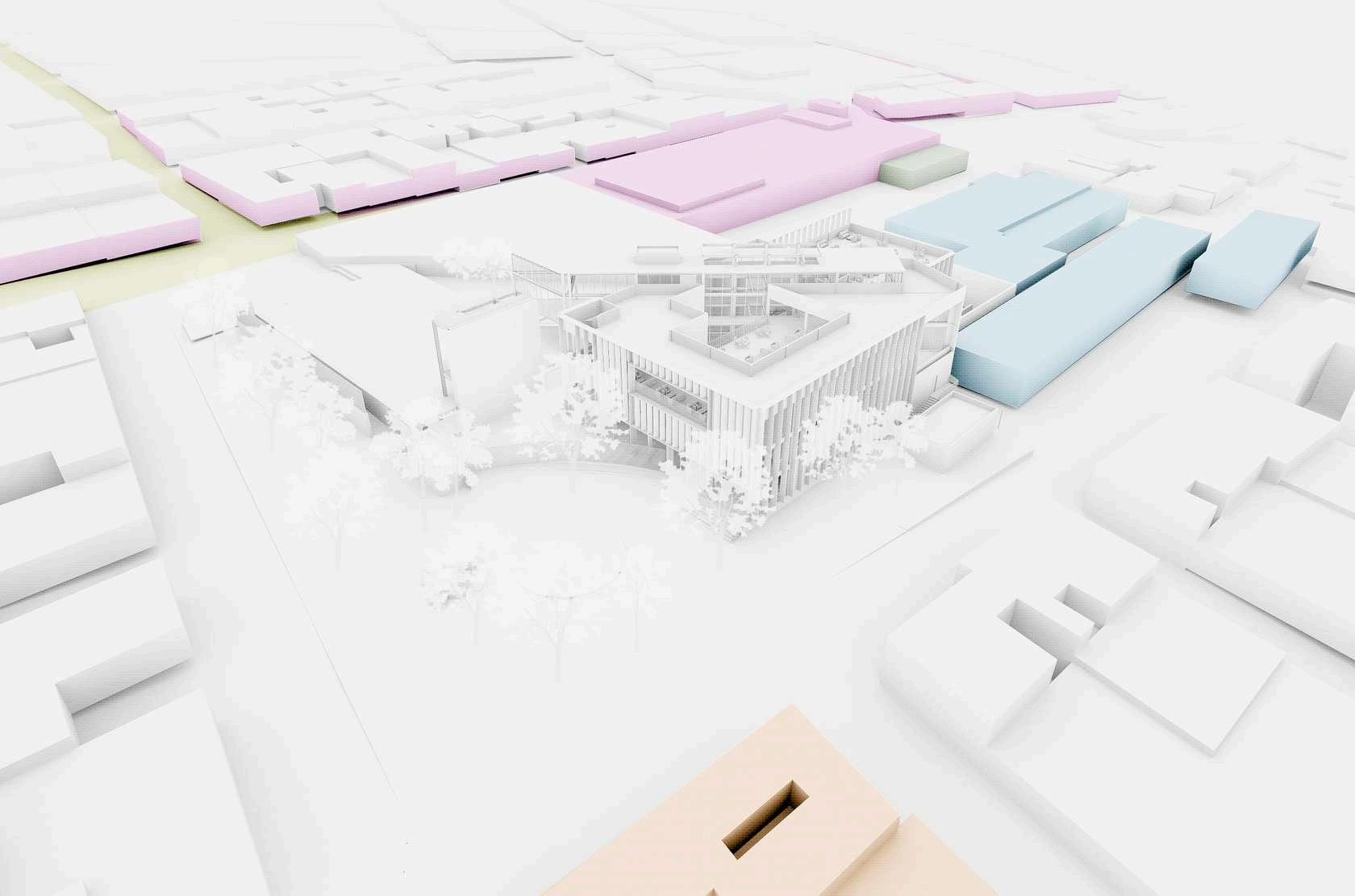

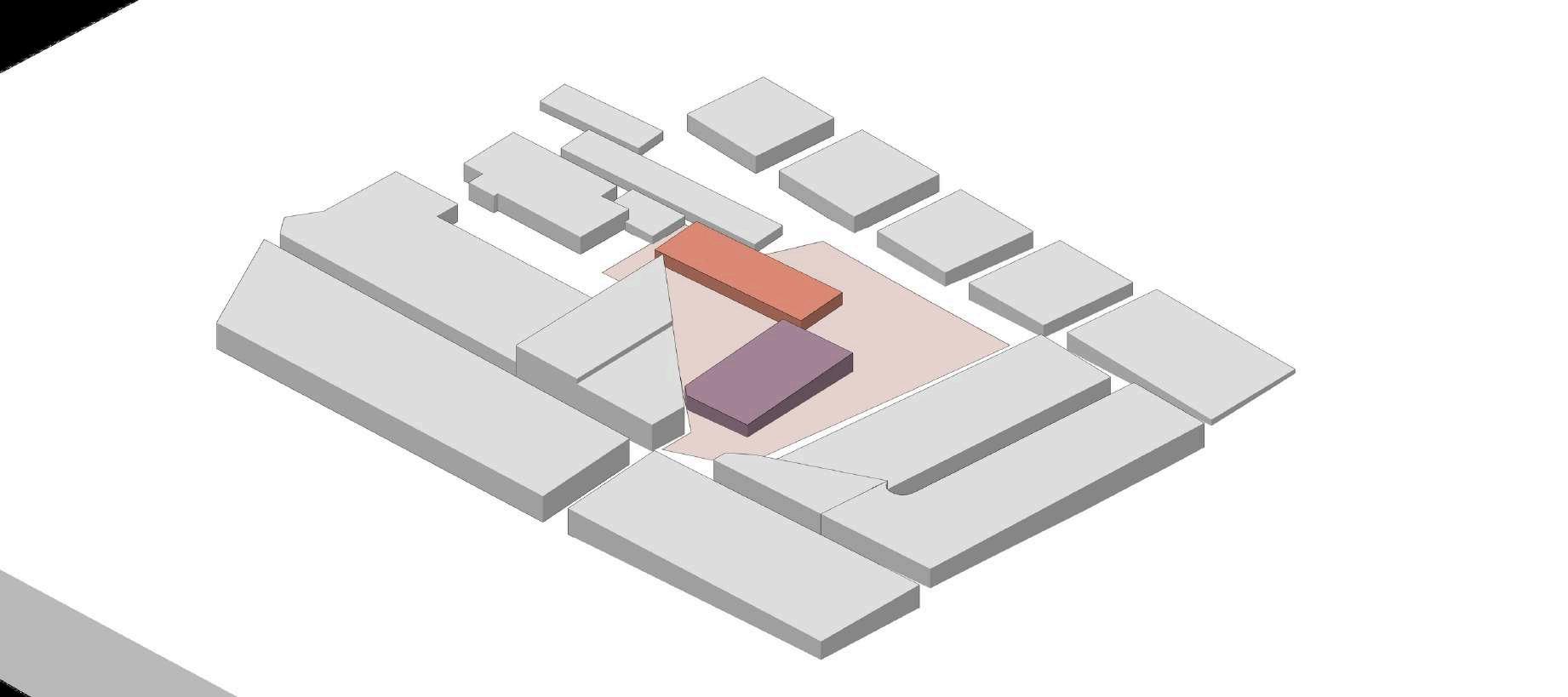

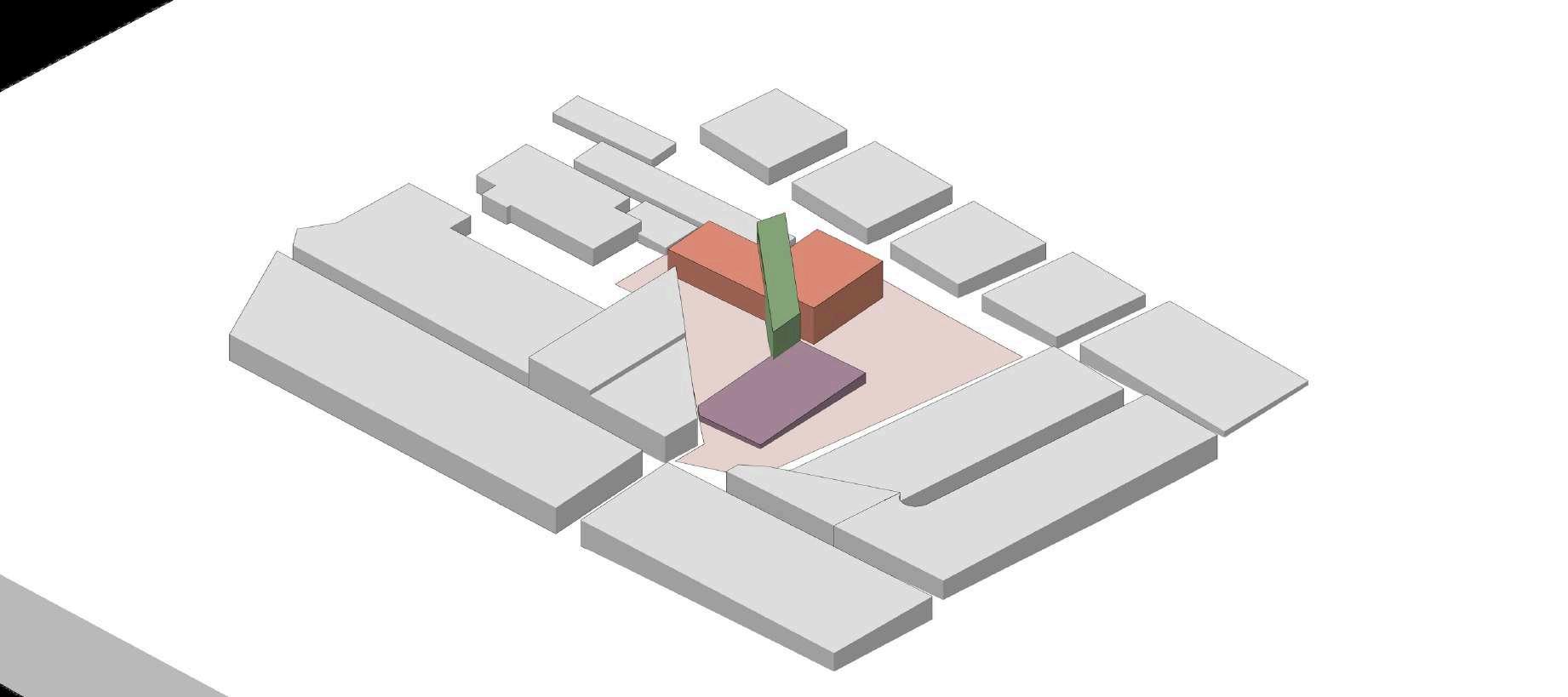

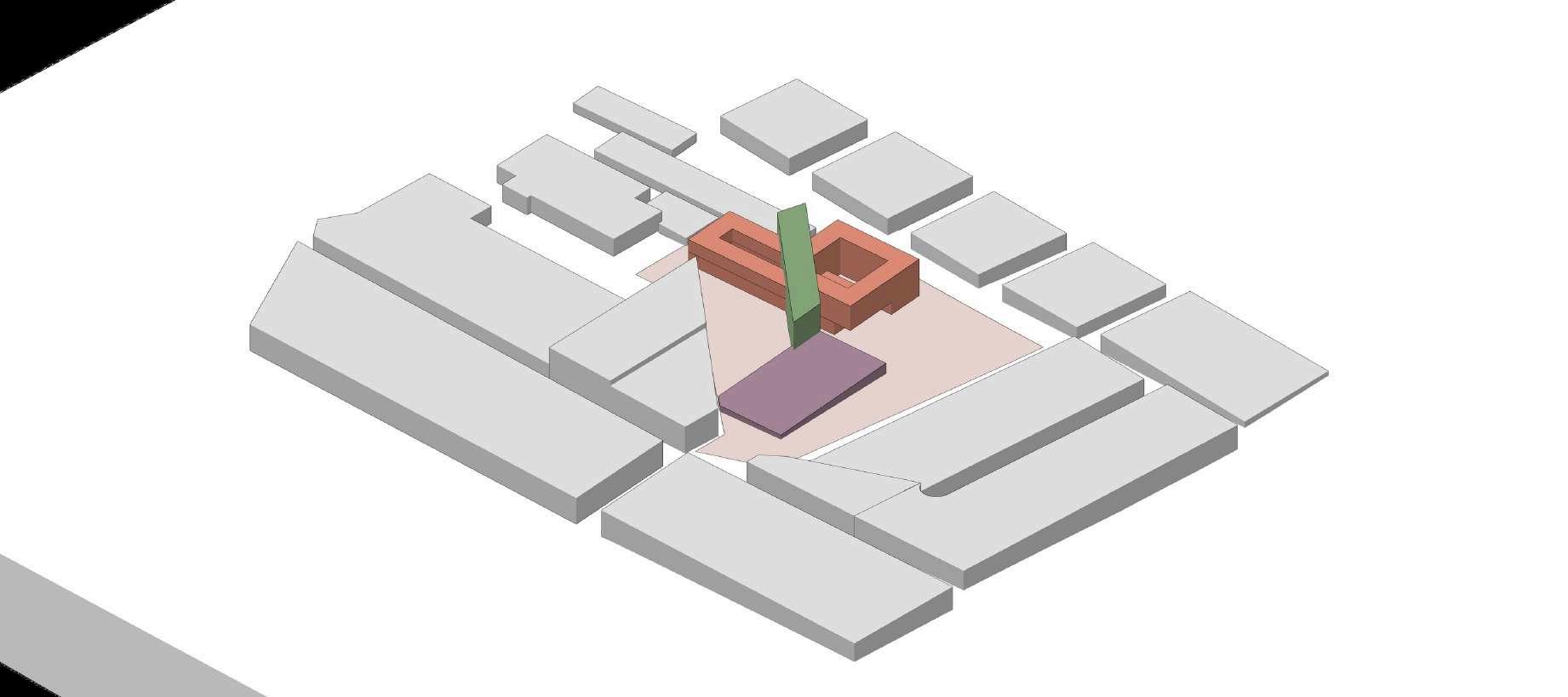

esquemas - desarrollo volumétrico

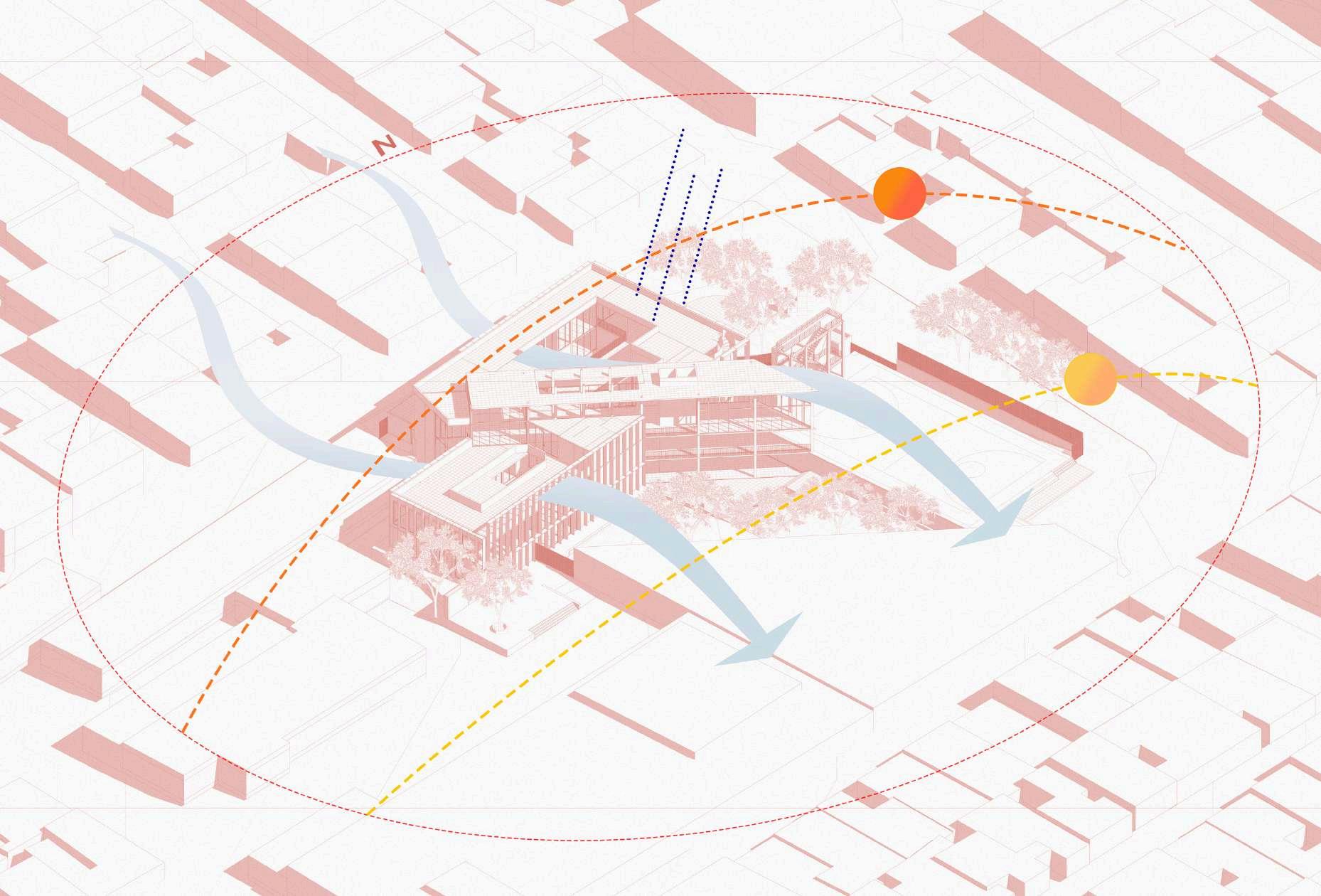

esquemas - funcionamiento bioclimático

sol de verano

recolección de agua pluvial

sol de invierno

árboles filtran la luz

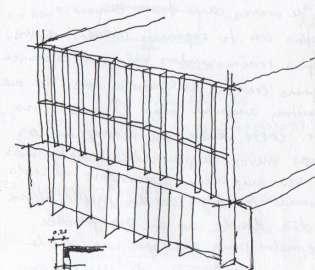

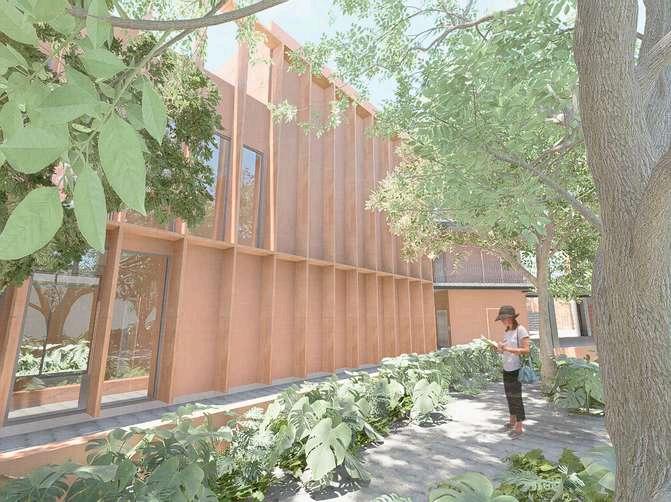

fachada permite filtrar la luz de verano y dejar entrar la de invierno

ventilación cruzada

Durante el proceso de diseño se contemplaron principios bicolimáticos con el fin de proveer al conjunto de un funcionamiento menos invasivo con el medio ambiente.

Esto con el aprovechamiento de la iluminación y ventilación natural, integración de vegetación nativa y de bajo mantenimiento, una materialidad limitada y aparente en varios puntos, y la recolección de agua de lluvia para reúso en alimentación de muebles sanitarios y riego de áreas verdes.

programa arquitectónico 04

planta baja

ESPACIO SUBESPACIO ÁREA

Plazas

Cuarto de máquinas

Plaza Norte

Plaza Poniente

Plaza Oriente

Plaza Central

Plaza Sur

Cuarto de máquinas 1

Cuarto de máquinas 2

Cuarto de máquinas 3

Bodegas

Bodega 1

Bodega 2

Bodega 3

Estética

Sala de espera

Cabinas de masaje

Cabina de masaje 1

Cabina de masaje 2

Cabina de masaje 3

Cabina de masaje 4

Cocina

Mostrador

Comedor

Jardínes

Mostrador 1

Mostrador 2

Jardín 1

Jardín 2

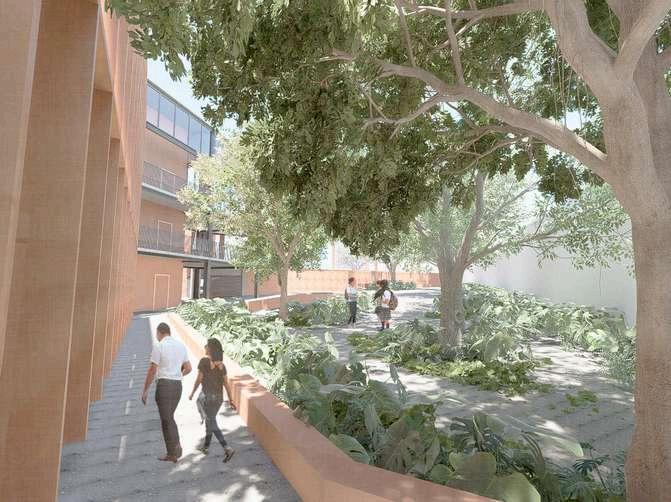

Jardín contemplativo

Ductos

Sanitarios universales

Sanitario universal 1

Sanitario universal 2

Sanitario universal 3

Sanitario universal 4

Sanitario universal 5

Sanitario universal 6

planta baja

Depósito de desechos

Recepciónes

Consultorio geriátrico

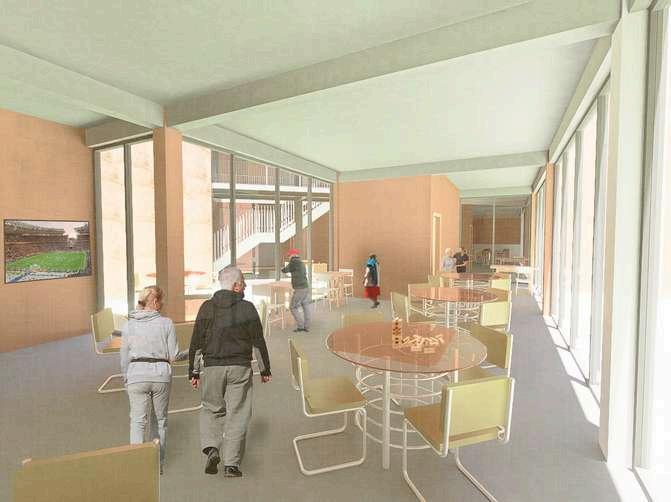

Cocina y comedor

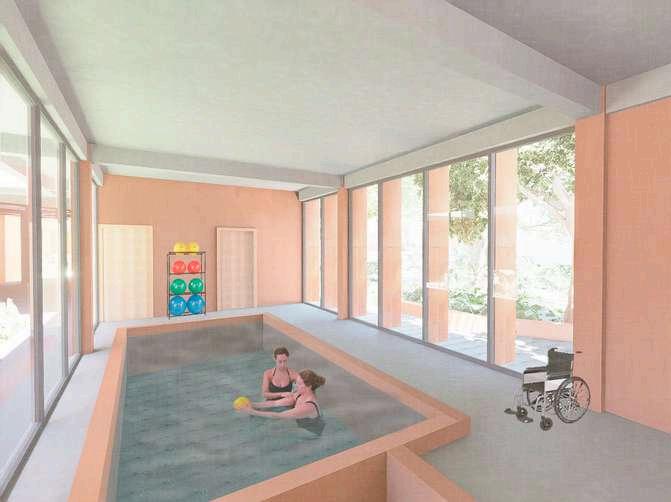

Sala de hidroterapia

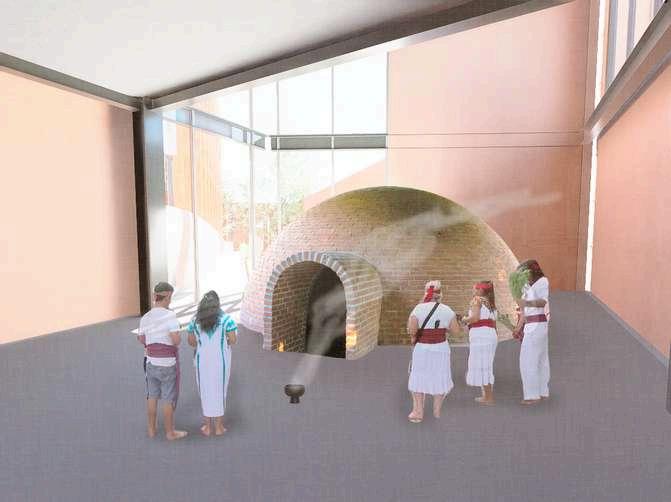

Temazcal

Vestidores temazcal

Estancia y pasillo

Caseta

Plaza auditorio

Cuarto de efectos

Rampa backstage

Andadores

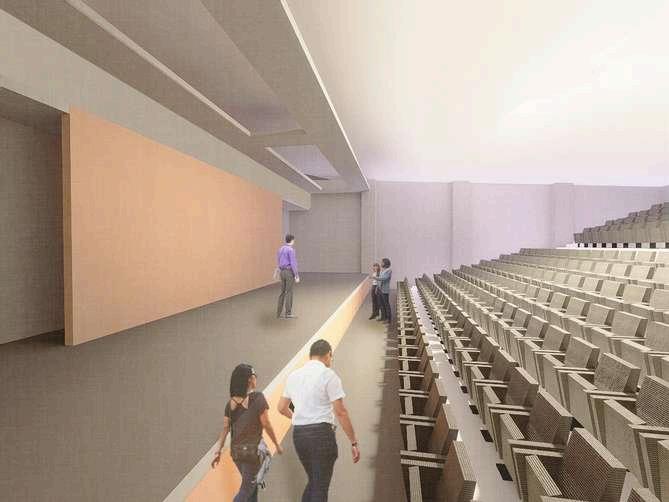

Auditorio

Circulación de backstage

Sanitarios

Camerinos

Recepción 1

Recepción 2

Vestidor 1

Vestidor 2

Andador de usos múltiples

Andador exterior auditorio

Sanitarios mujeres

Sanitarios hombres

Camerino 1

Camerino 2

Camerino 3

Tramoya

Closet eléctrico

Parques

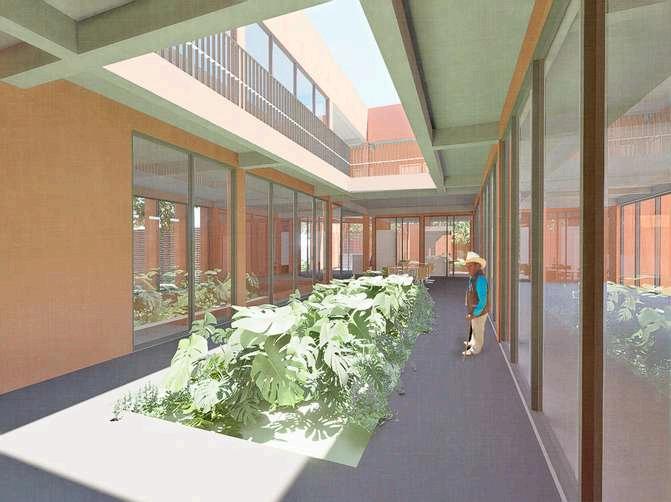

Patio

Closet de instalaciónes

Elevador

Cuarto de limpieza

Parque

Parque lineal

programa arquitectónico

planta baja

ESPACIO SUBESPACIO ÁREA

Escalera PB a N1

Audiorama

Pasillo exterior Poniente

Administración

Terapias Terapia de lenguaje

Terapia de aprendizaje

Terapia física

nivel 1

ESPACIO SUBESPACIO ÁREA

Archivo

Consultorio psicológico

Administración

Administración 1

Administración 2

Administración 3

Aulas de usos múltiples

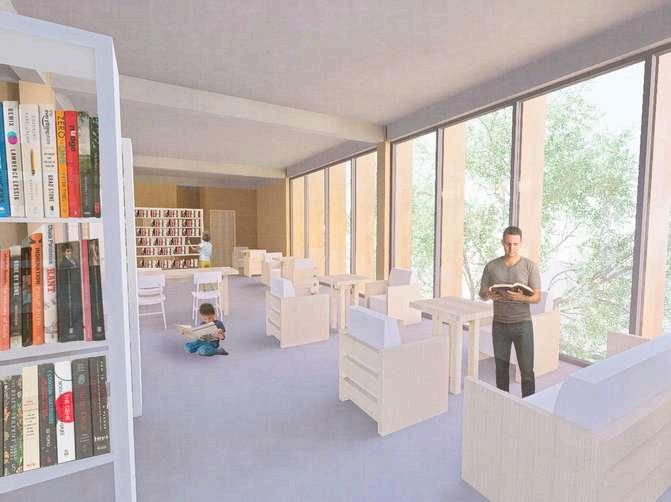

Biblioteca

Lavandería

Control

Zona de lavaderos

Sanitarios de estancia inf.

Bodega

Lactario

Aula de usos múltiples 1

Aula de usos múltiples 2

Sanitario 1

Sanitario 2

nivel 1 ESPACIO SUBESPACIO ÁREA

Recepciónes

Recepción 1

Recepción 2

Recepción 3

Sanitarios

Sanitarios universales

Cuarto de limpieza

Oficinas

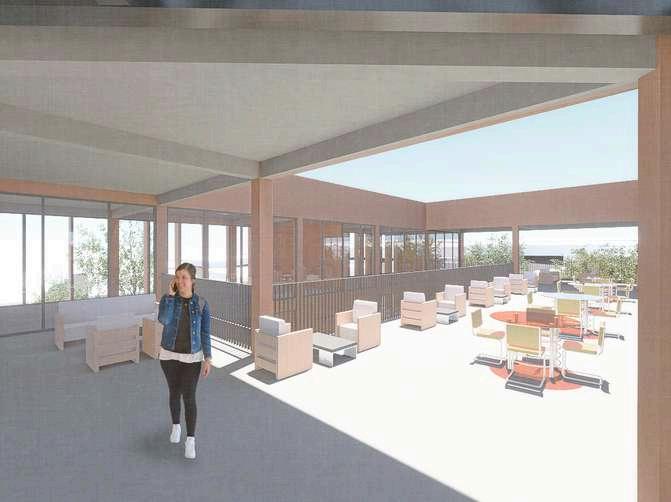

Terrazas

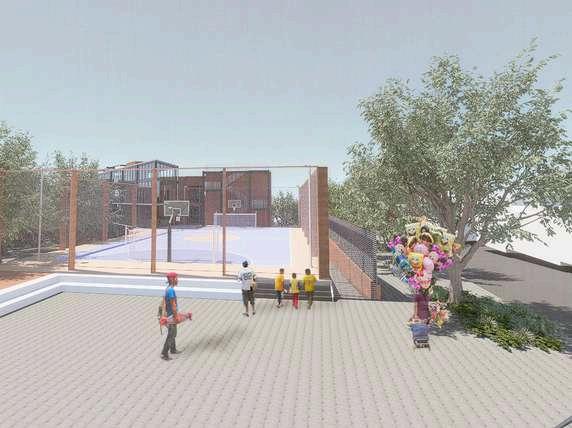

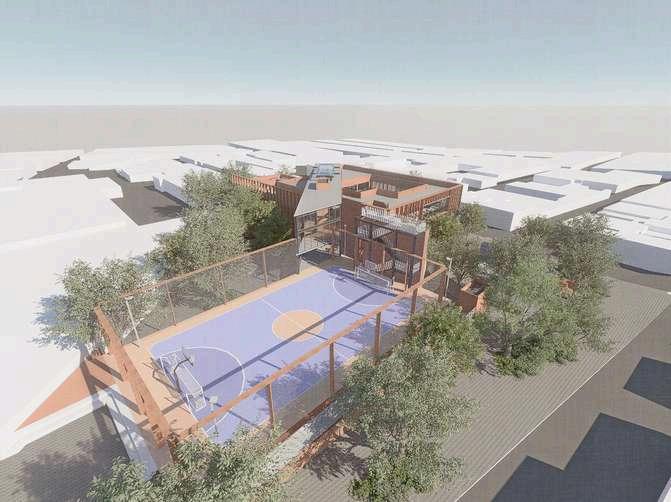

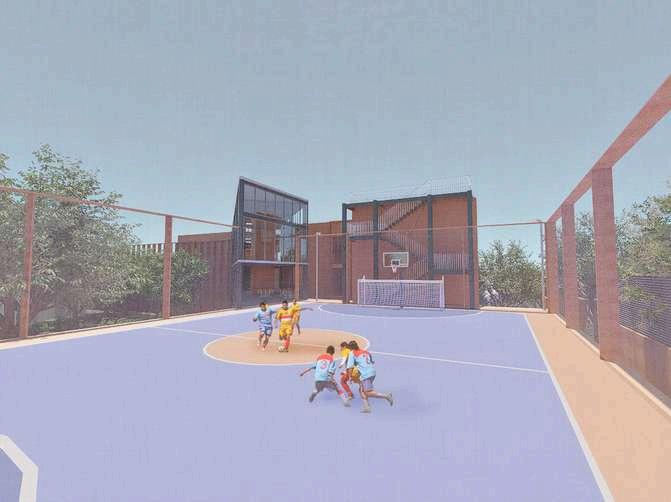

Cancha de baloncesto

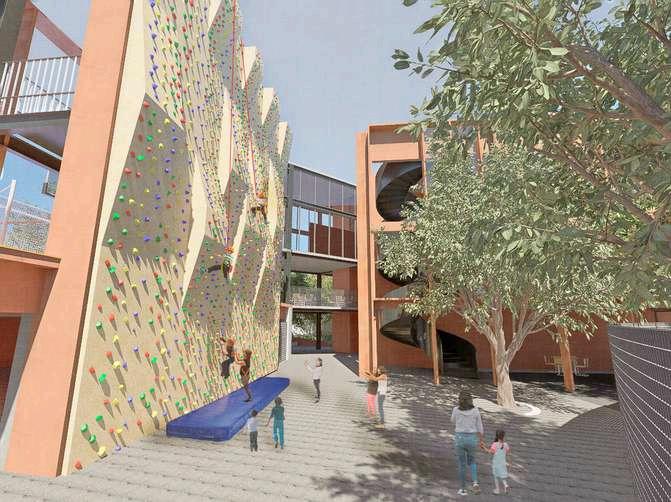

Zona de escalada

Azotea

Elevador

Ductos

Escaleras de N1 a N2

Escaleras helicoidales

Circulación Nivel 1

Sanitarios mujeres

Sanitarios hombres

Sanitario universal 1

Sanitario universal 2

Oficina de empleo

Oficina jurídica

Oficina social

Terraza 1

Terraza 2

Caseta

Cuarto de máquinas

programa arquitectónico

nivel 2

azoteas

Azotea

Ductos

Sanitarios

Sanitarios universales

Aulas

Sanitarios mujeres

Sanitarios hombres

Sanitario universal 1

Sanitario universal 2

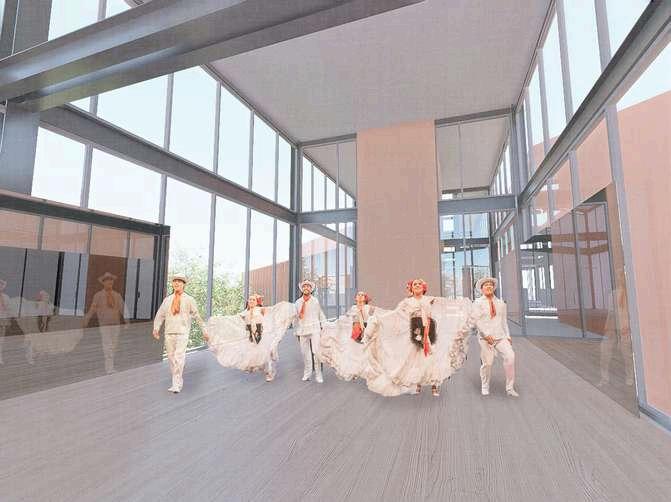

Aula de danza

Aula de usos múltiples

Aula de artes visuales y plásticas

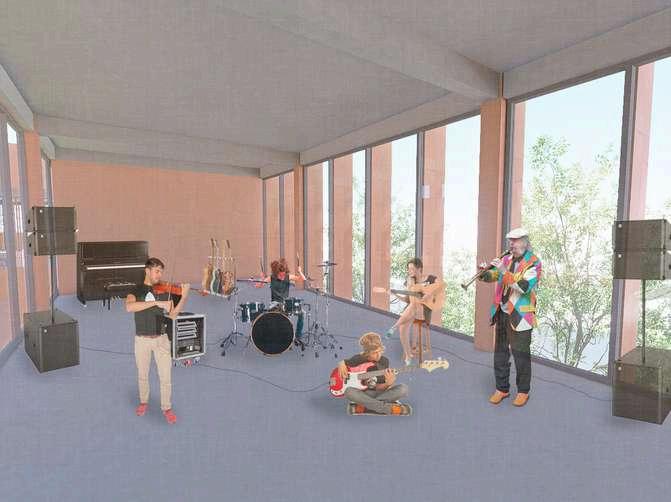

Aula de música

Escaleras helicoidales

Cuarto obscuro

Terraza

Elevador

Cuarto de limpieza

Circulación Nivel 2

Azoteas

Azotea Oriente

Azotea Central

Azotea Poniente

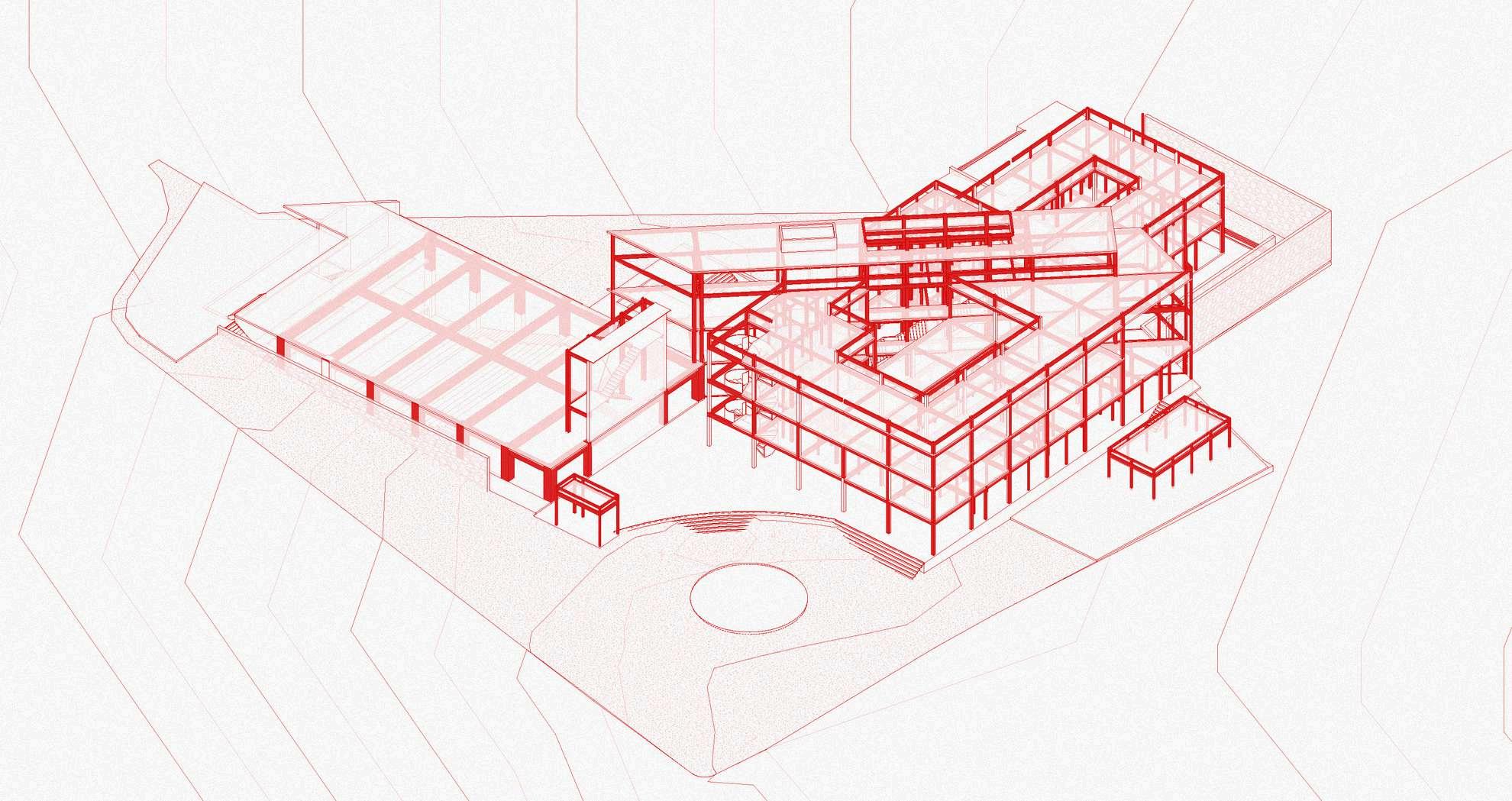

criterio constructivo - esquema general

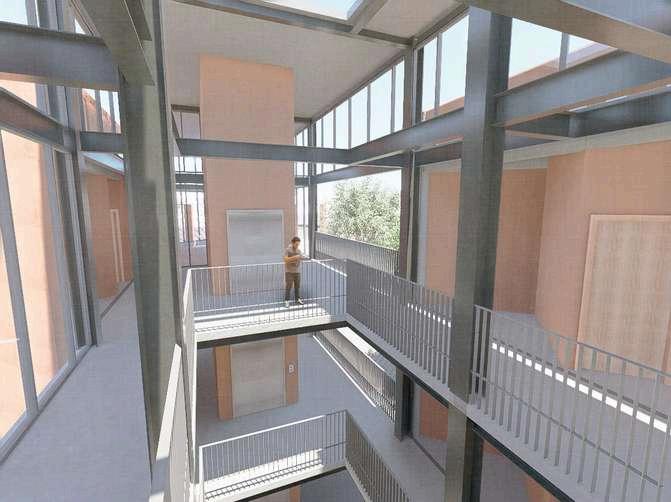

edificio de circulaciones

losas macizas de concreto

marcos rígidos de perfiles IPR (acero)

muros cortina

cubierta de vidrio templado

edificio de auditorio

losas reticular de concreto

marcos rígidos de concreto

muros de muro de escalar

losas macizas de concreto

marcos rígidos de perfiles IPR (acero)

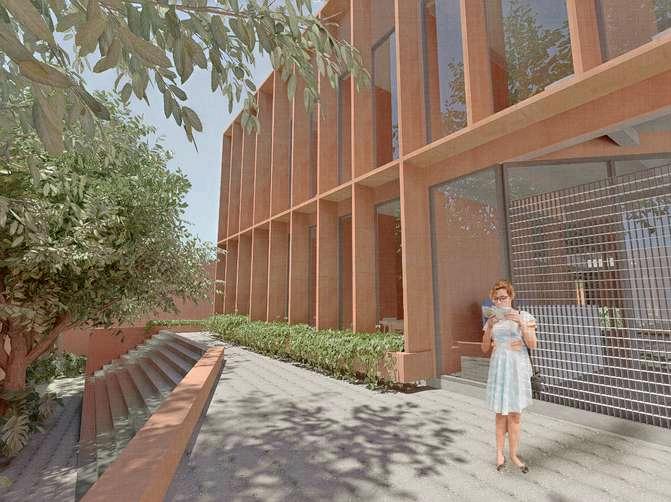

edificios principales

losas macizas de concreto

marcos rígidos de concreto

muros de block de concreto

cartelas prefabricadas de concreto

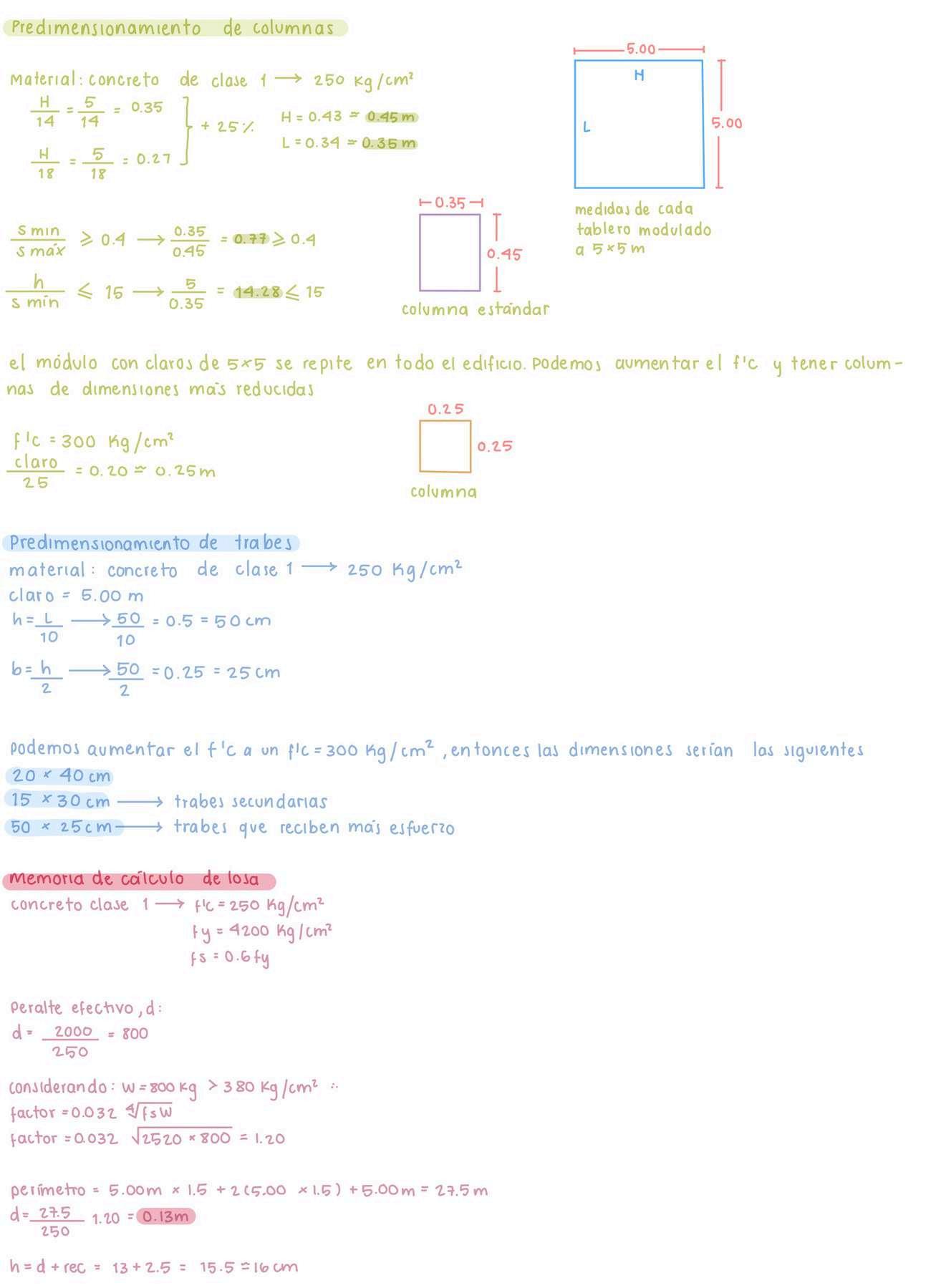

criterio constructivo - memoria de cálculo

especificaciones - materialidad

plafones en general

concreto aparente enduelado

plafones en sanitarios

panel de cemento

Marca: Panel Rey

Modelo: Permabase

Color: Gris

Medidas: -

pintura vinílica

Marca: Comex

Medidas:+

Modelo: Vinimex

Color: Blanco

muros exteriores

estuco

Marca: Nanocal

Modelo: Estuco de cal fino

Color: Hematita 9166

Medidas: -

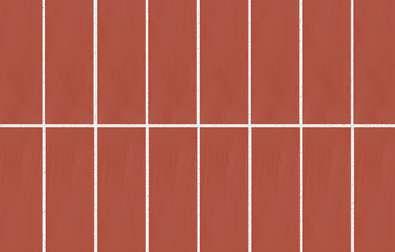

muros de sanitarios y backsplash cocina

azulejo

Marca: Interceramic

Modelo: Incanto Rosso

Color: Rojo

Medidas: 7.5x30 cm

muros interiores

yeso blanco

Marca: Cemex

Modelo: Multiplast

Color: Blanco

Medidas: -

pintura vinílica

Marca: Comex

Medidas:+

Modelo: Vinimex

Color: Blanco

especificaciones - materialidad

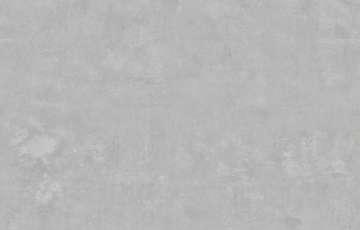

pisos en edificios

concreto pulido

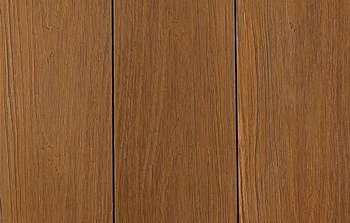

pisos en terrazas

deck coextruido

Marca: Lalur

Modelo: Ceiba

Color: Café

Medidas: 13.9x290 cm

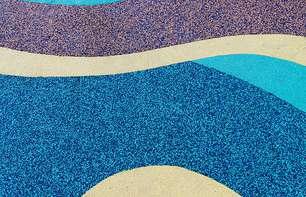

piso en área de juegos infantiles

caucho de colores (a diseño)

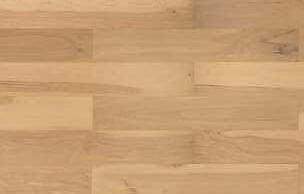

piso en aula de danza

piso de ingeniería

Marca: Pisos Picacho

Modelo: San Diego

Color: Beige

Medidas: 19x120 cm

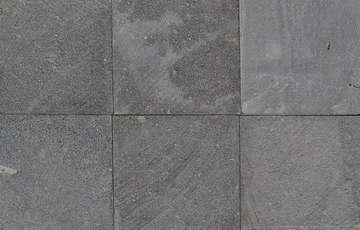

pisos en exteriores

recinto laminado

Marca: Mármoles Puente

Modelo: -

Color: Negro

Medidas: 40x40 cm

especificaciones - iluminación

luminaria lineal LED

Marca: Tecnolite

Modelo: Alter III (24DLFCLED120SV30B)

Material: Aluminio

Color: Blanco

Tensión nominal: 127 V~

Consumo de potencia: 24 W

Frecuencia nominal: 60 Hz

Consumo de corriete: 0.22 A

Factor de potencia: 0.9

Flujo luminoso: 2200 lm

Temperatura: 3000 K

Color de luz: Luz suave cálida

IRC: 80

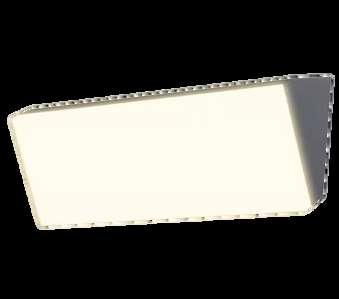

luminaria muro

Marca: Tecnolite

Modelo: Flavus (HLED-845 30 CR)

Material: Aluminio

Color: Plata

Tensión nominal: 100 - 240 V

Consumo de potencia: 14.5 W

Frecuencia nominal: 50 / 60 Hz

Consumo de corriete: 0.15 - 0.06 A

Factor de potencia: 0.9

Flujo luminoso: 900 lm

Temperatura: 3000 K

Color de luz: Luz cálida brillante

IRC: 80

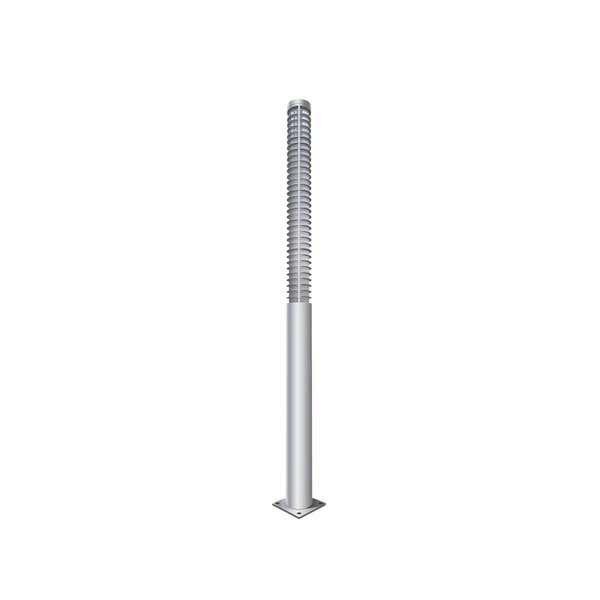

poste LED

Marca: Illux

Modelo: T8 PL-2501

Material: Aluminio

Color: Plata

Tensión nominal: 100 - 277 V

Consumo de potencia: 3x18 W

Frecuencia nominal: 50 / 60 Hz

Consumo de corriete: 0.54 A - 0.19 A

Factor de potencia: 0.92

Flujo luminoso: 5100 lm

Temperatura: 4000 K

Color de luz: Luz cálida

IRC: 80

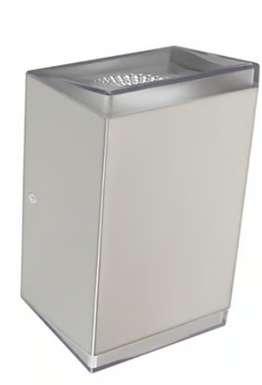

luminaria muro

Marca: Tecnolite

Modelo: Malmok I (30HLED1215MV30G)

Material: Aluminio

Color: Gris

Tensión nominal: 100 - 240 V

Consumo de potencia: 30 W

Frecuencia nominal: 50 / 60 Hz

Consumo de corriete: 0.3 - 0.13 A

Factor de potencia: 0.93

Flujo luminoso: 2407 lm

Temperatura: 3000 K

Color de luz: Luz cálida brillante

IRC: 80

especificaciones - iluminación

luminaria lineal LED

tira LED

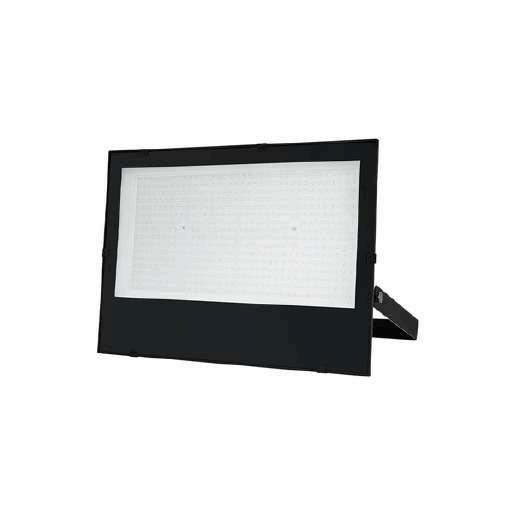

Marca: Illux

Modelo: RL-36400.N65

Material: Aluminio

Color: Negro

Tensión nominal: 100 - 277 V~

Consumo de potencia: 400 W

Frecuencia nominal: 50 / 60 Hz

Consumo de corriete: 4 - 1.44 A

Factor de potencia: 0.9

Flujo luminoso: 48000 lm

Temperatura: 6500 K

Color de luz: Luz fría

IRC: >80

Marca: Ilumileds

Modelo: LA662216Z242105R

Material: Cobre y barniz

Color: -

Tensión nominal: 127 V~

Consumo de potencia: 72 W

Frecuencia nominal: 50 / 60 Hz

Consumo de corriete: 3 A

Flujo luminoso: 1680 lm

Temperatura: 4100 K

Color de luz: Luz blanca neutra

IRC: 90

*Colocado en perfil de aluminio

especificaciones - muebles hidrosanitarios

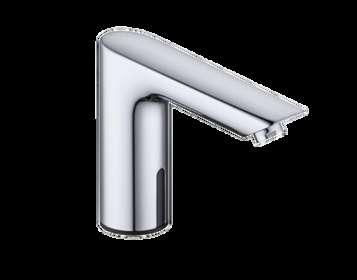

monomando con sensor

Marca: Coflex

Modelo: GL-M500

Material: Latón

Color: Cromo

Conexiones: 1/2" NPS

Altura de pico: 95.6mm (3 3/3)

Flujo máximo: 1.5 gpm

(5.7L/min)

Aireador: Compensador de presión

Presión de trabajo: Máx. 5.6 kg/cm2

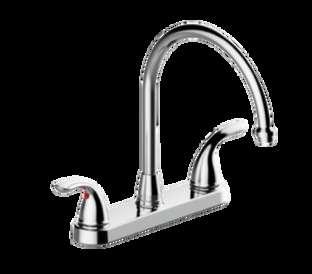

mezcladora para fregadero

Marca: Coflex

Modelo: GF-D300

Material: Latón

Color: Cromo

Conexiones: 1/2" NPS

Altura de pico: 132.9mm

Flujo máximo: 2.2 gpm

(8.3L/min)

Aireador: Con restricción de flujo

Presión de trabajo: Máx. 5.6 kg/cm2

Marca: Helvex

Modelo: H-200

Material: Latón

Color: Cromo

Conexiones: 1/2"

Gasto mínimo: 3,7 L/min

Gasto máximo: 10 L/min

Presión de trabajo: Pmin=

0.2kg/cm2, Pmax= 6kg/cm2

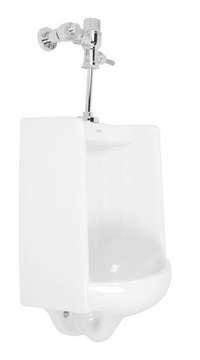

mingitorio con fluxómetro

Marca: Helvex

Modelo: MG FERRY

Material: Cerámica

Color: Blanco

Conexiones: alimentación 19mm

Gasto máximo: 1 L

Presión de trabajo: Pmin= 1kg/cm2, Pmax= 6kg/cm2

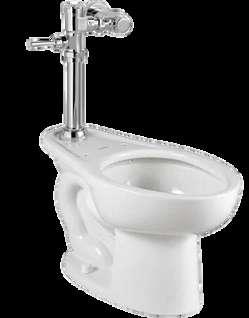

taza con fluxómetro

Marca: Helvex

Modelo: TZF NAO

Material: Cerámica

Color: Blanco

Conexiones: alimentación

38mm, salida 101mm

Gasto máximo: 3,5 L

Presión de trabajo: Pmin= 2kg/cm2, Pmax= 6kg/cm2

estrategias urbanas - paisajismo

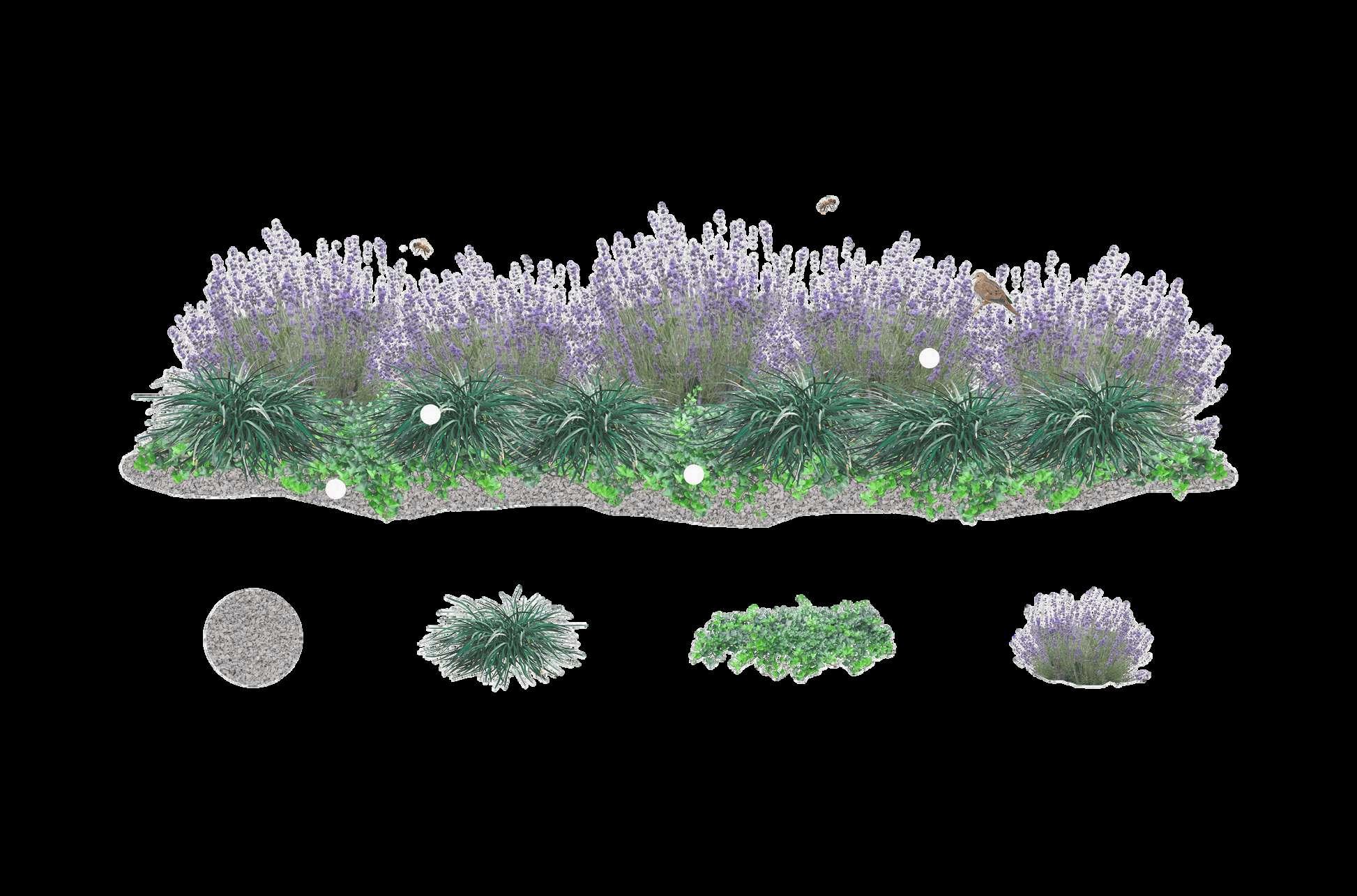

propuesta para zonas concurridas

Esta primer propuesta se hace para zonas concurridas, con el fin de brindar color y una experiencia olfativa, a la vez que permite la visual de los usuarios (al mantener una altura baja de la vegetación no se crean bloqueos visuales, ayudando a la seguridad).

A gravilla

barba de serpiente (ophiopogon jaburan) C hiedra (hedera helix) D

lavanda (lavandula dentata)

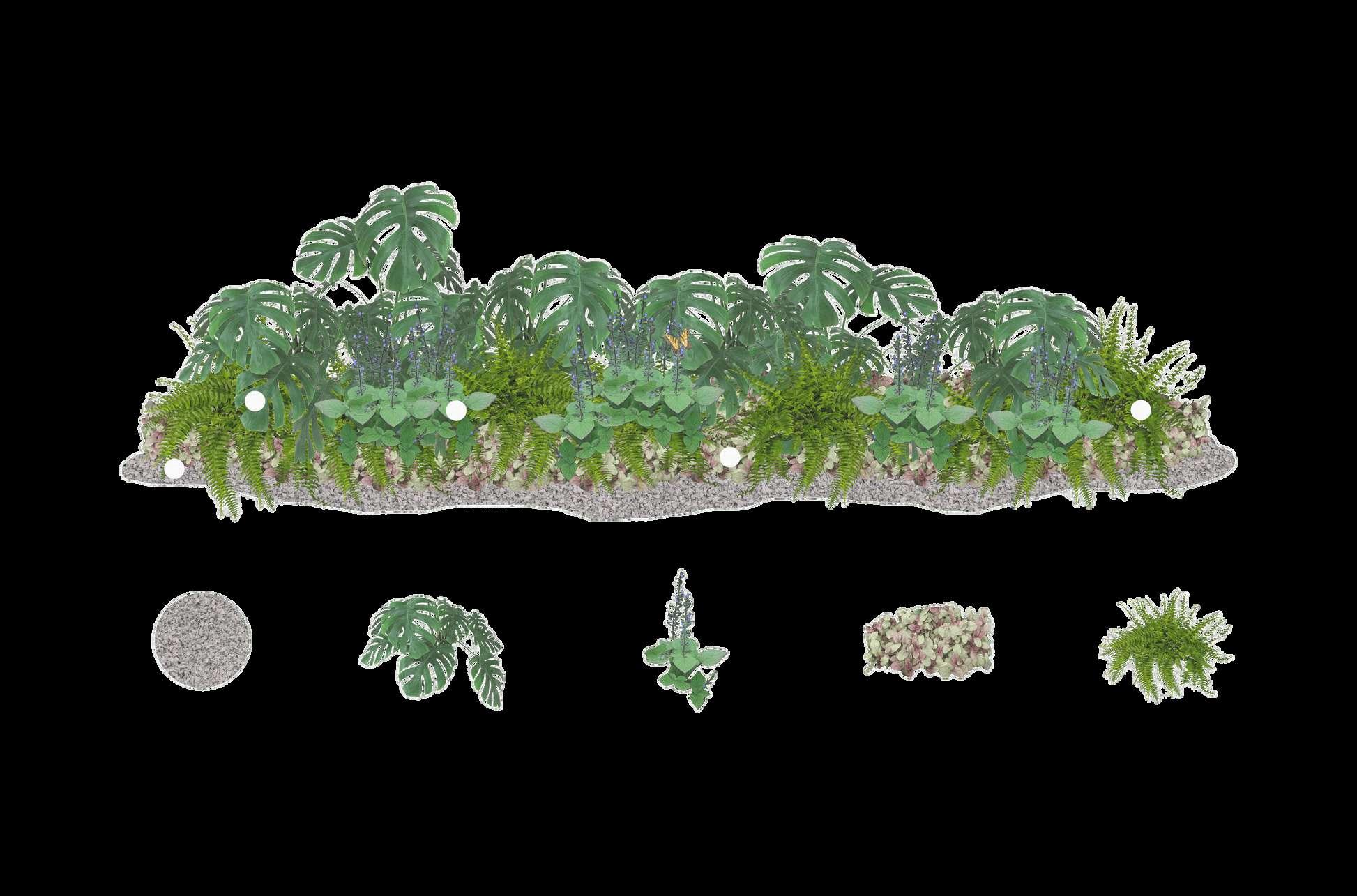

Para esta segunda propuesta se contempló una vegetación más espesa y frondosa que la anterior, para generar una sensación de envolvimiento en las áreas como el jardín contemplativo y audiorama. propuesta para zonas de descanso

gravilla B monstera (monstera deliciosa)

salvia hoja de tilo (salvia tiliifolia)

ayube (ajuga reptans)

helecho (filicopsida)

estrategias urbanas - paisajismo

propuesta para zonas exteriores en general

Además de los arbustos y cubresuelos, también se propone la plantación de nuevos árboles para incrementar la vegetación y como una forma de cortina natural para el edificio
