FACULTAD DE ING CIVIL PROGRAMA DE ARQUITECTURA MATERIA PATOLOGÍAS PATRIMONIALES
PATOLOGÍAS DE LA IGLESIA DE LA ERMITA
2023
GINA SOLARTE ANA GABRIELA RIVERA
INDICE MATERIALES..................................................................................................... 3 FICHA ESTADO DE CONSERVACIÓN EXTERIOR.............................................. 4 FICHA ESTADO DE CONSERVACIÓN INTERIOR 6 MAPA DE ALTERACIONES 8 BIBLIOGRAFÍA 9
MATERIALES

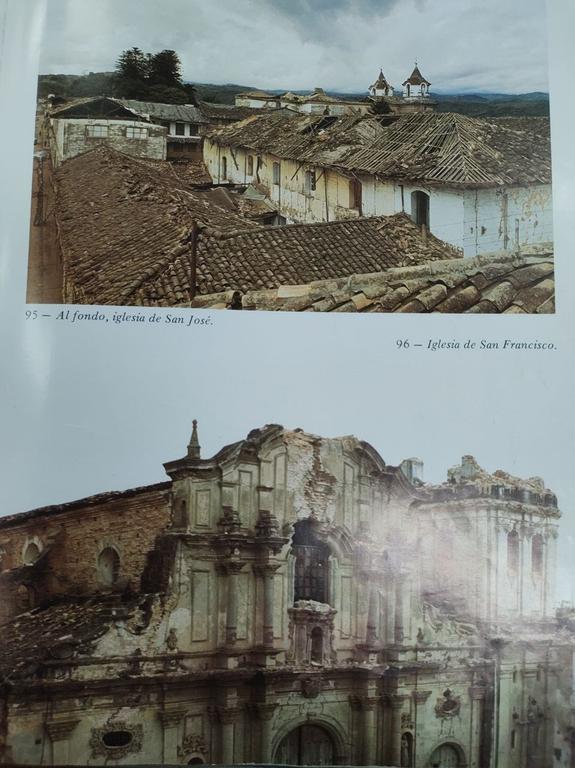

Era pajiza, diseñada para templo doctrinero y acondicionada por el Obispo De la Coruña para catedral pro - témpore a raíz del terremoto de 1566, por haber sido destruída la de la plaza mayor o primera catedral. Terminada la reconstrucción de la segunda catedral e iniciada la restauración integral de La Ermita con tapial y teja en la década de 1610, esta obra debió finalizarse en la primera mitad del siglo XVII (...) El Banco de la República, el gobierno alemán y la gobernación del Cauca la restauraron después del terremoto de 1983, habiéndose encontrado el osario en la cima de los tapiales laterales, posiblemente restos del primer cementerio que tuvo la ciudad en el solar adyacente (...). (Castrillon, 2007)
Hierro forjado y vidrio
Teja de barro Madera
Piedra Baldosas de ladrillo

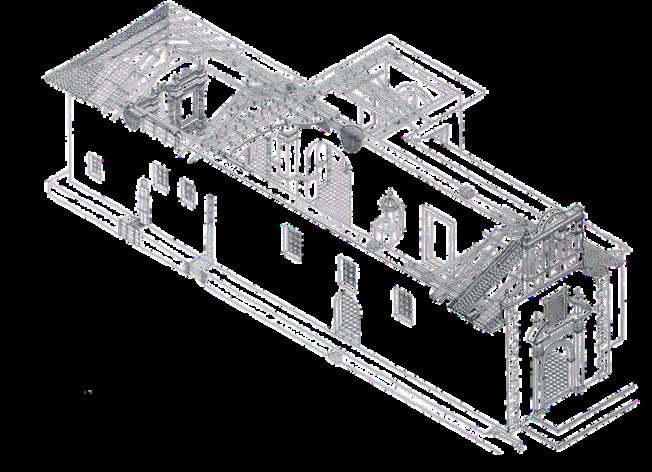

Imagen 1 Isometría Ermita Por FPC. Justiniano Durán, enero de 1986
FABRICA CONSTRUCTIVA: Tapia pisada
Los muros de la Ermita están construidos principalmente con tapia pisada. La cual consiste en elaborar muros en tierra arcillosa húmeda, compactada a golpes rellenando un encofrado con diferentes capas.
Encofrado realizado en madera
Se realiza los cimientos con piedra y luego el sobrecimiento.
Cimiento
Viga Corona
Armadas (distintas capas de tierra apisonada)

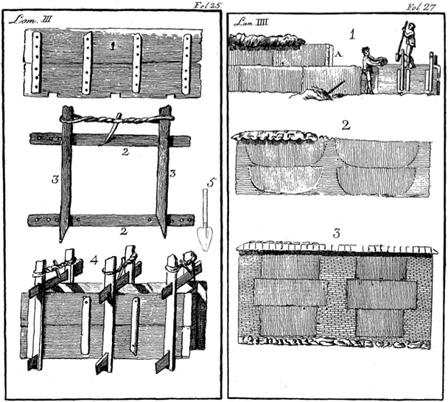

Imagen 2
Imagen 3
Imagen 4
FICHA DE ESTADO DE CONSERVACIÓN EXTERIOR
TIPOLOGÍA DE LA LESIÓN PATOLOGÍA CAUSAS

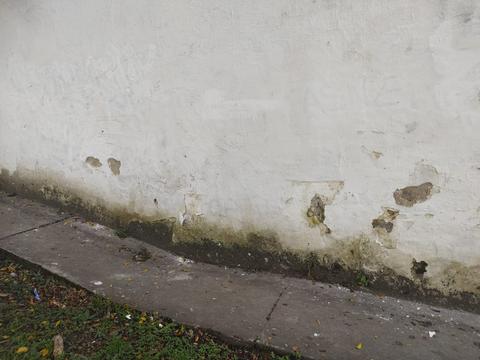

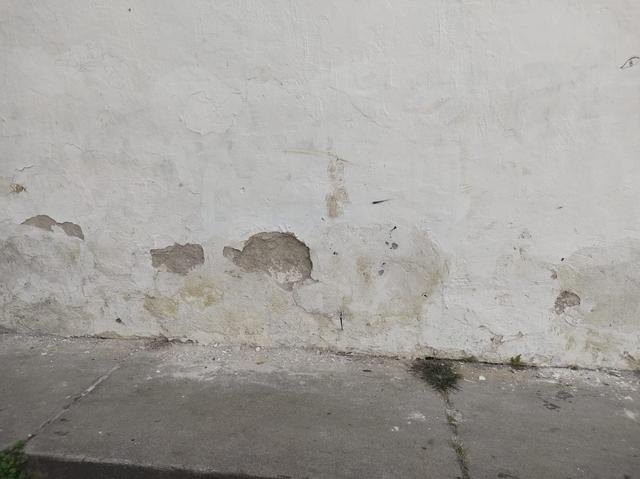

PÉRDIDA DE MATERIAL FÍSICAS EROSIÓN
Alteración natural. Tie su causa por la eros del material al es expuesto.
Se puede producir p rozamiento o por acción del agua.
FOTOGRAFÍAS

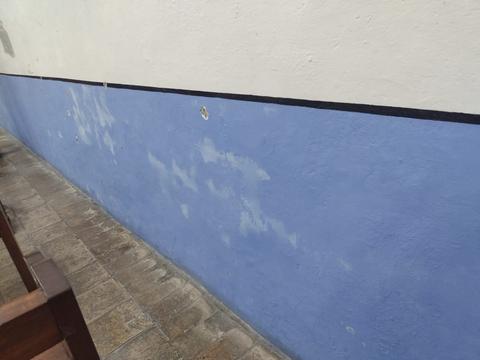

HUMEDAD
Causada p de agua, a humedad p o por perco
MECANICAS

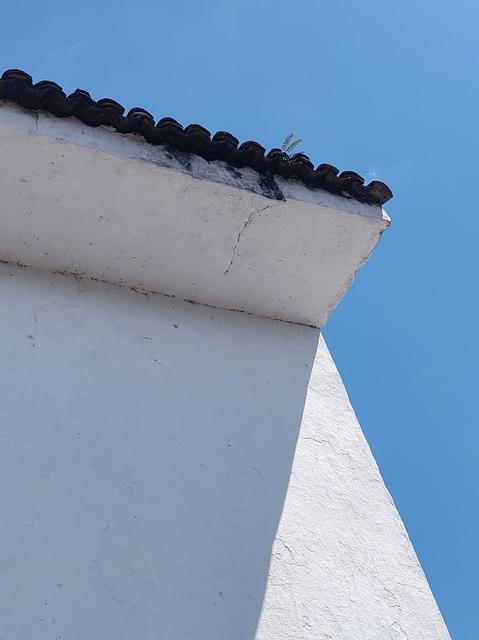

FISURACIÓN Roturas en de madera cambios de
FRACTURACIÓN DESCAMACIÓN
Afecta al elemento constructivo y tiene más de 1 cm de espesor, debido a sobrecargas.
Consiste en pequeñas escamas que salen de una superficie dadas por humedad.
DESPLACADO

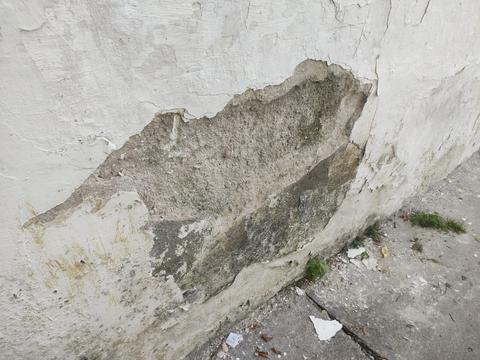

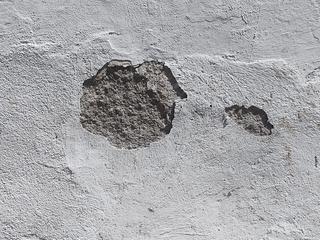

Son placas de mayor tamaño que salen de un objeto o superficie. En algunos de los casos que se observan en las imágenes, es un desplacado por explosiones de ampollas del material.
FICHA DE ESTADO DE CONSERVACIÓN EXTERIOR
QUÍMICAS
BIOLÓGICAS

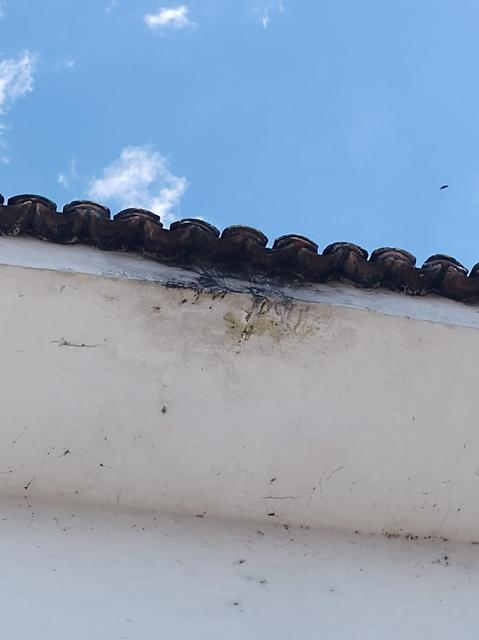

DEPOSITO DE GUANO
const made come Conse acum excrem princi palom

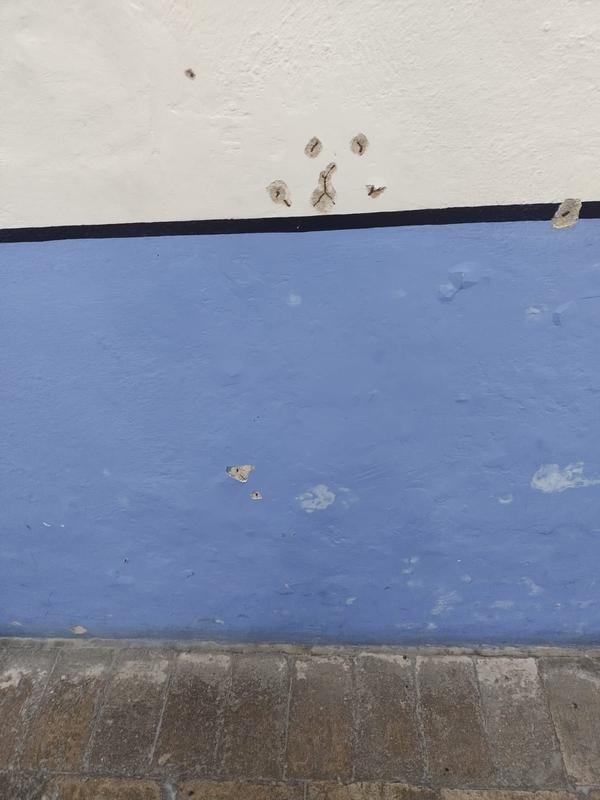

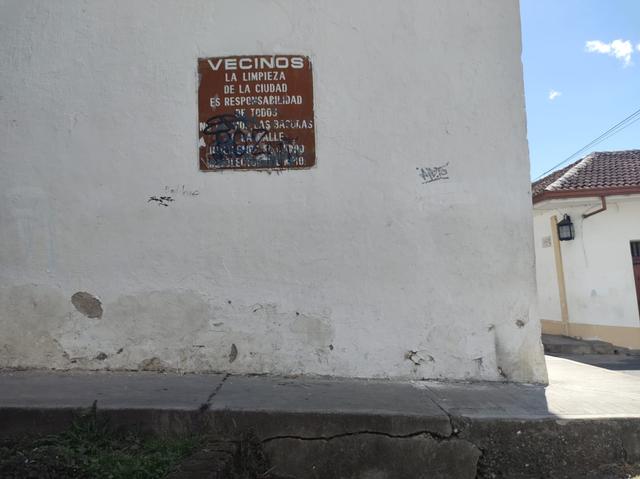

ANTROPICAS GRAFITI Altera causa
LA LESIÓN PAT CO N BIOC VEG CA
TIPOLOGÍA DE

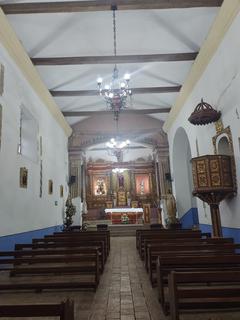

FICHA DE ESTADO DE CONSERVACIÓN INTERIOR

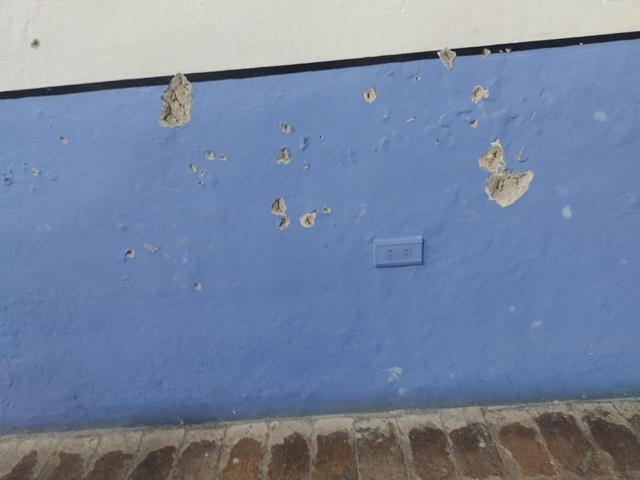

TIPOLOGÍA DE LA LESIÓN PATOLOGÍA CAUSAS
FÍSICAS EROSIÓN
Se puede producir por rozamiento, por el trafico frecuente de personas.
FOTOGRAFÍAS

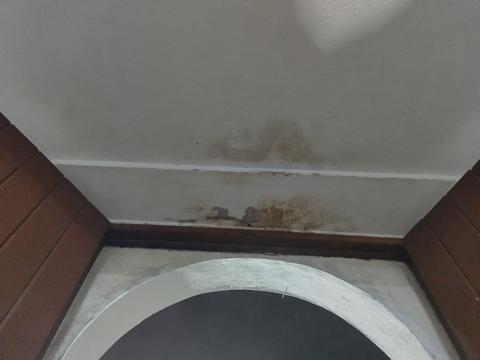

HUMEDAD
Causada por filtraciones de agua, a nivel freático, humedad por capilaridad, o por percolación-goteras
MECANICAS
ZONAS DE LAVADO
Dado por el flujo constante de agua sobre una superficie.
FISURACIÓN
Roturas de elementos del edificio, la fisura es más superficial , Dada por sobrecargas.
DESCAMACIÓN

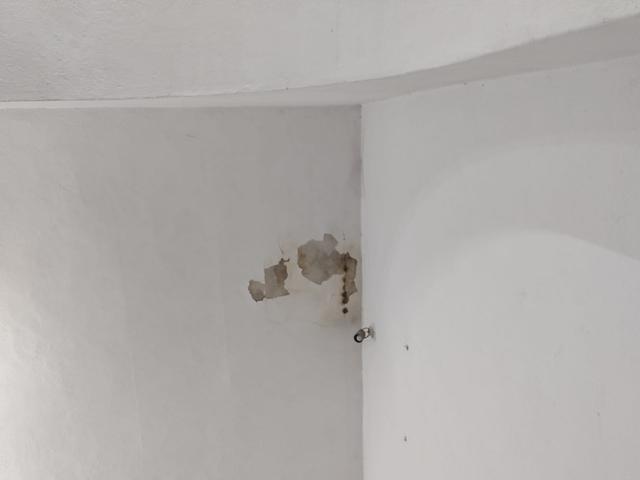

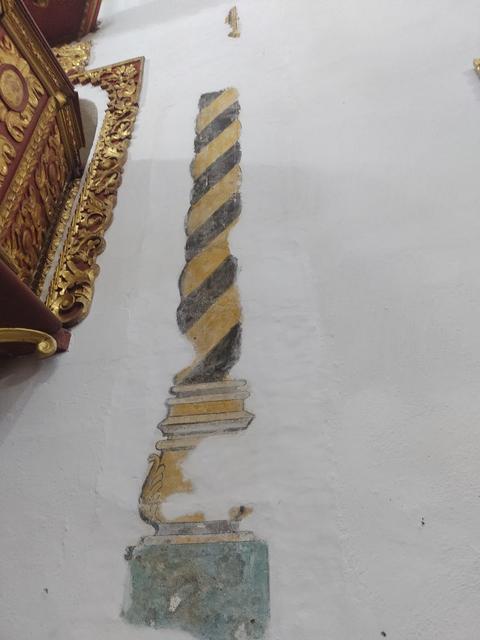

Consiste en pequeñas escamas que salen de una superficie, causadas por a humedad y uso de pintura vinílica.
AMPOLLA
Filtraciones de agua que buscan salir a la superficie levantando la pintura.
LAGUNA

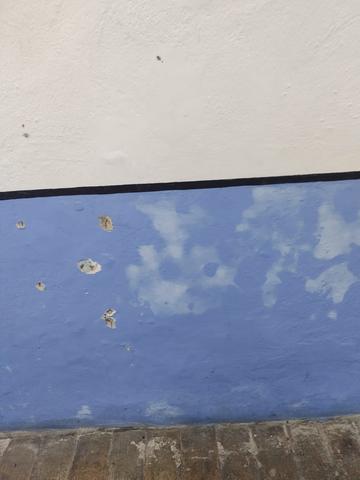

Perdida de una capa de material dado por la Humedad
FICHA DE ESTADO DE CONSERVACIÓN INTERIOR
TIPOLOGÍA DE LA LESIÓN PATOLOGÍA CAUSAS

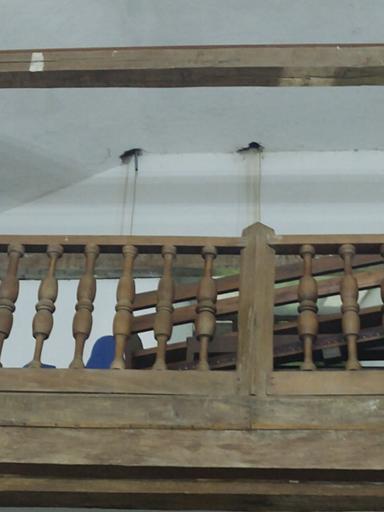

ALABEAMIENTO Deformación del elemento causada por movimiento de tierra o sismos
QUÍMICAS
Puede ser inducida por la humedad, cuando los materiales son porosos y contienen sales solubles.
FOTOGRAFÍAS
BIOLÓGICAS
Plaga más común en construcciones de madera, como por ejemplo el comején o termitas.
ANTROPICAS
REPOSICIONES O INCRUSTACIONES
Malas intervenciones como refuerzos y uso de pintura vinílica en lugar de Cal.

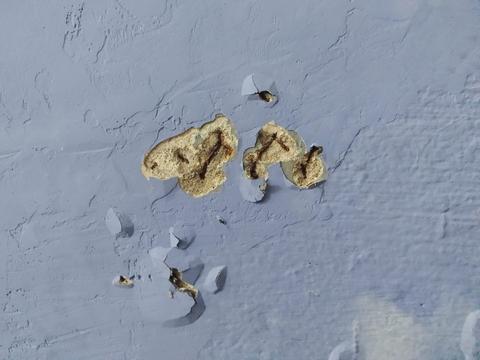

EFLORESENCIA
MAPA DE ALTERACIONES
CONVENCIONES
HUMEDAD
FISURACIÓN
FRACTURACIÓN
VEGETACIÓN
PERDIDA DE MATERIAL

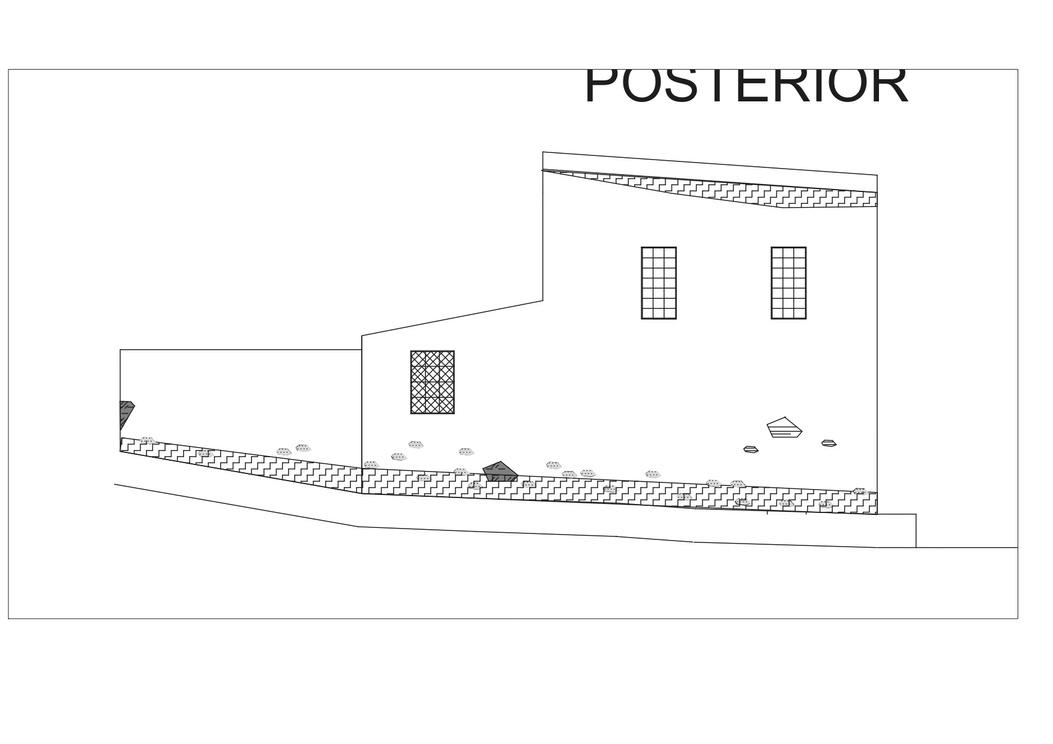

FACHADA POSTERIOR

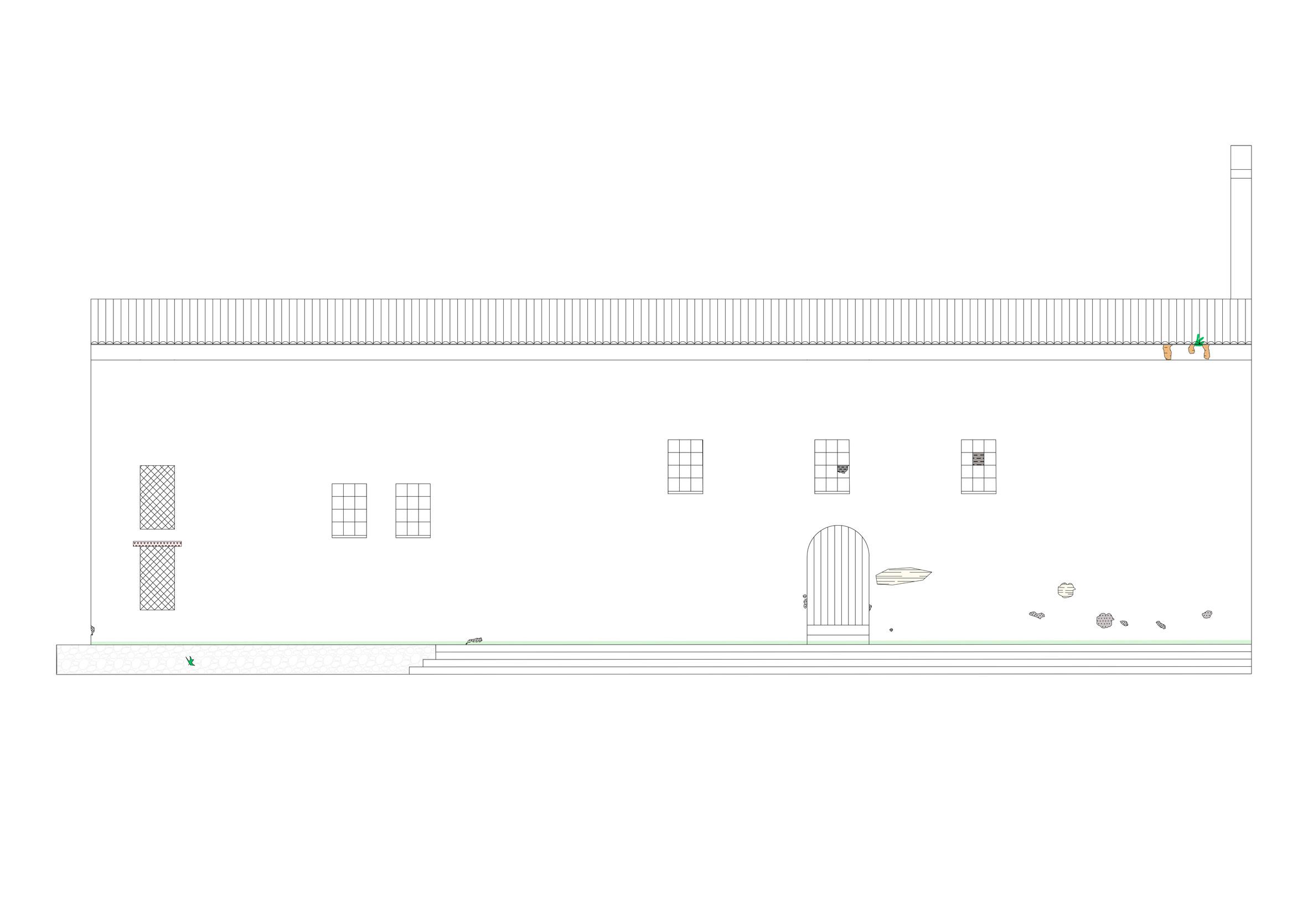

FACHADA LATERAL IZQUIERDA
DESCAMACIÓN DESPLACADO COSTRA NEGRA BIOCOSTRA CARCOMA GRAFITI
Castrillón, D (2007) Muros de Bronce Editorial Universidad del Cauca
Higuera, M (2013) Tesis Documentación de técnicas constructivas en tierra Imagen 2,3 y 4 Modificadas y tomadas de Ejecución de un muro de tapial El arte de la albañilería por Juan de Villanueva (1.866)
Equipo editorial. (20 de mayo de 2020). Madera. Enciclopedia Humanidades ehttps://humanidades.com/madera/#ixzz85btLRMFc
Equipo bateig. (22 febrero, 2017). Características de la piedra natural, material de construcción con amplia durabilidad en el tiempo
ehttps://humanidades com/madera/#ixzz85btLRMFc
Equipo matmap, como (2020) Tipos de ladrillos y sus usos https://matmap.com/info/tipos-de-ladrillos-y-sususos/#:~:text=Los%20ladrillos%20son%20elementos%20usados,el%20hombre%2 0de%20mayor%20antig%C3%BCedad.
Equipo editorial. (20 de mayo de 2020).Vidrio. https://humanidades.com/vidrio/ Equipo editorial (23 de enero de 2023) Metales https://humanidades com/vidrio/
DEFINICIONES

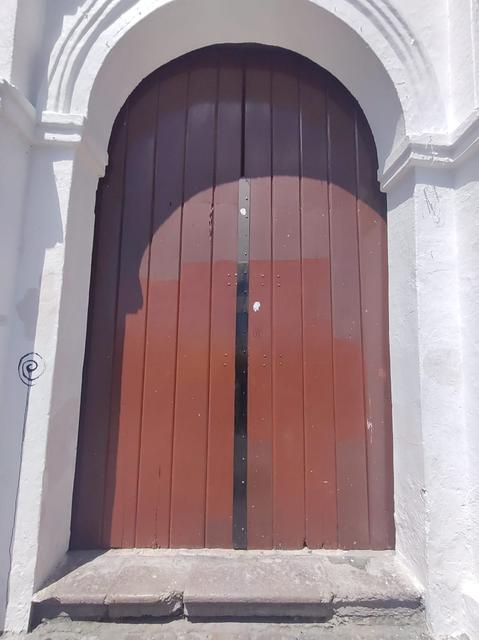

Madera: Material natural, flexible y resistente, Se encuentra en puertas, en los dinteles de las ventanas, y en las vigas

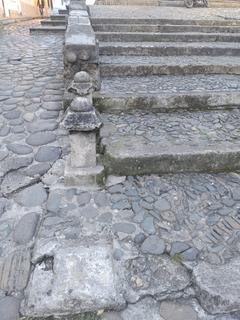

Piedra: Utilizado como material de construcción desde la prehistoria. Es un material natural, de una alta durabilidad y conservación. Se encuentra en la plazoleta de acceso a la iglesia.

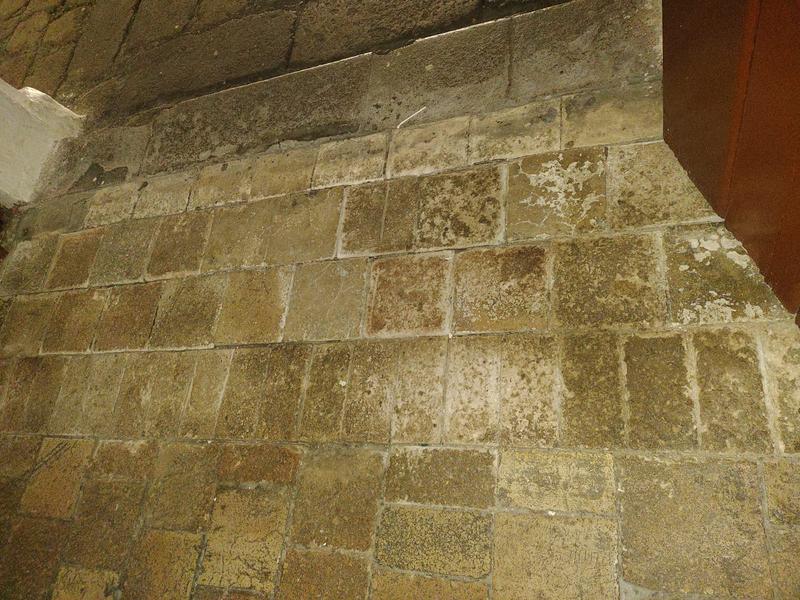

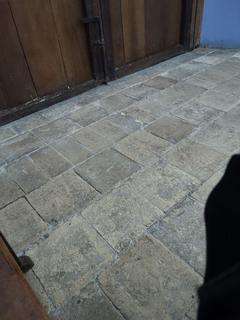

Baldosa de ladrillo: El ladrillo es considerado como el material de construcción fabricado por el hombre de más antigüedad, es un elemento resistente y duradero, se encuentra en el piso de la Ermita.
Vidrio: El vidrio es un material sólido inorgánico que es duro y quebradizo a la vez. Los metales son idóneos para la creación de herramientas o estructuras arquitectónicas fuertes y resistentes.

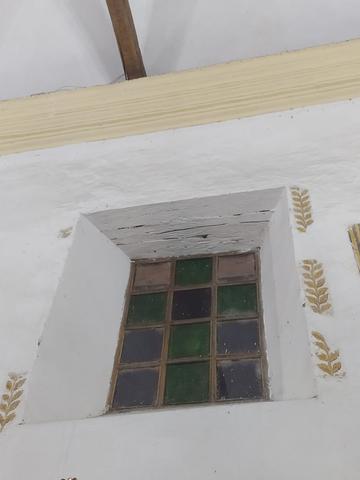

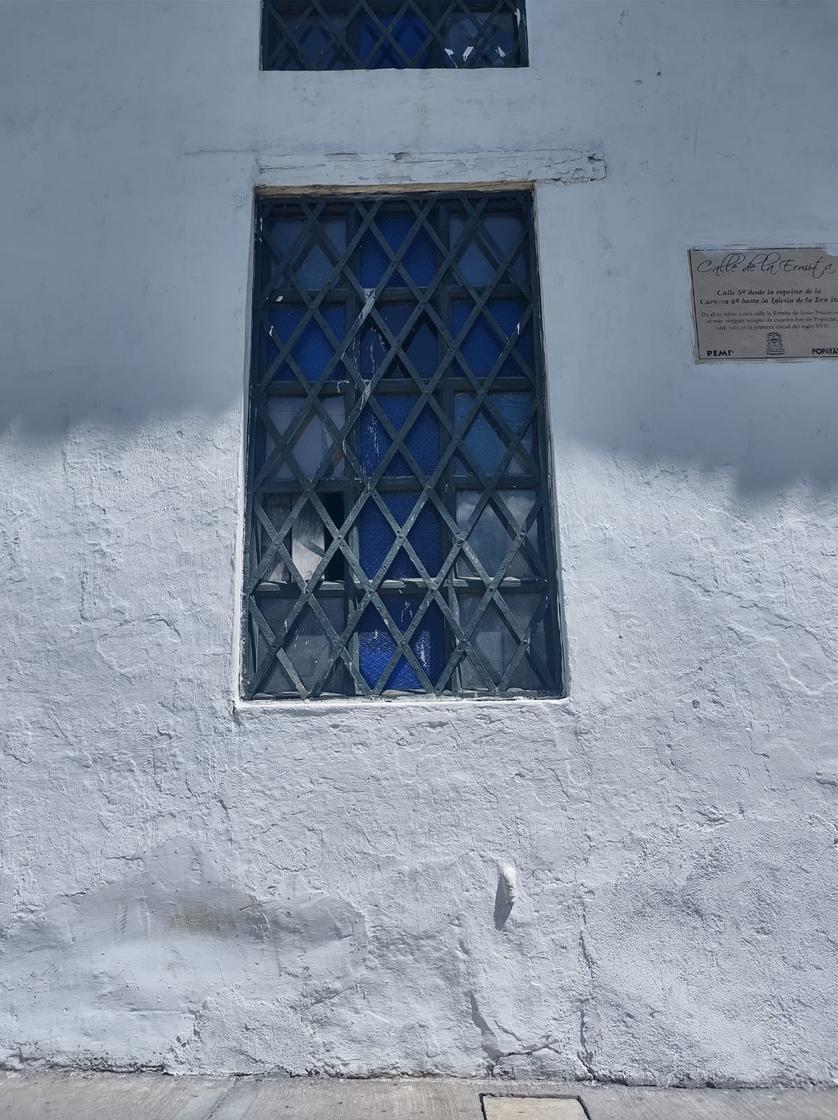

Usados en la ventanería
