EDIFICIO GIRIBONE

Ubicación: Giribone 663, CABA

Autores: Ventura - Virzi Arquitectos

Memoria descriptiva:

El edificio Gribone está ubicado en un lote de eje Norte Sur entre medianeras, de 9 metros de frente por 32 de fondo, formalmente se compone de dos torres de hormigón de 4 pisos unidas por un bloque de circulación vertical sobre la medianera Este. La fachada se encuentra liberada en la planta baja, permitiendo una continuidad visual entre la vereda y el espacio común del patio central, al cual se accede atravesando el ingreso que cuenta con una altura reducida, acentuando así la sensación de apertura y amplitud al llegar al patio común de 9 x 6 metros.

El edifico cuenta con 7 departamentos de 70 metros cuadrados. Un estudio en planta baja, 4 unidades de dos habitaciones, una unidad con dos habitaciones con terraza privada en contrafrente y un dúplex sobre la torre del frente. Estructuralmente resuelto con hormigón armado salvo el bloque de circulación vertical que se vale de tensores de hierro para sostener parte de su estructura y la envolvente semipermeable que lo separa del patio central. También es una envolvente semipermeable la que conforma tanto el frente como el contrafrente del edificio, compuesta por paneles móviles y rebatibles de chapa perforada suspendidos a 0.70 metros de la caja de hormigón, generando un filtro solar, visual, cerramiento y sistema de seguridad, así como también compone la imagen del edificio.

GUIA CERRAMIENTO PERFIL C
CERRAMIENTO

V-c.2.1.2. Exigencias mínimas según altura de traye ctoria vertical

PRODUCCION

EDILICIA 1

TEMA - ANALISIS DE TEXTOS

El edificio Giribone incumple el reglamento al contar con un recorrido total en vertical de 13,7m y no contar con su respectiva caja de escalera.

APELLIDO Y NOMBRE: Fernandez, Amilcar Rocca, Santiago

Entre 10 y 30m: se exigirá caja de escaleras. RF minimo exigido: RF60

COMISIÓN: Rabasedas, José

Corte esquema

Cajas, cajitas, cajones.

TRABAJO PRACTICO Nº1

V-c.2.1.2 Caja de escalera: Recinto cerrado por muros de resistencia al fuego de acuerdo al mayor riesgo existente, que contiene a la escalera y sus descansos. Permite el albergue o el libre desplazamiento de la población en situación de emergencia hacia un lugar seguro.

A nuestro entender el proyecto del estudio Ventura Virzi logra un equilibrio constructivo, porque se encuentra relacionado claramente con los dos conceptos, arquitectura estereotómica y arquitectura tectónica, detallados por el Arq. Campo Baeza en su texto Cajas, cajitas, cajones, al pensar a las dos torres que alojan a los departamentos como grandes cajas invertidas de hormigón y mampostería, masivas y con grandes perforaciones, con locales que comprimen al visitante seguidos de otros que generan apertura, “proponiendo un espacio horizontal cruzado por una luz horizontal”. Esto convive con una arquitectura ósea, liviana que notamos cuando estudiamos el bloque de circulación vertical, una gran jaula metálica, semipermeable que se encuentra suspendida por tensores de hierro desde una enorme viga de hormigón en el último nivel. “Es una arquitectura que se defiende de la luz, que tiene que ir velando sus huecos para poder controlar la luz (y el agua) que la inunda”. Este condición reticular y permeable también es dada a las superficies de la fachada y la contra fachada, acentuando esta materialidad mixta y ese carácter dual e hibrido.

PRODUCCIÓN EDILICIA 1

TEMA REGLAMENTO DE EDIFICACIÓN DE ROSARIO

APELLIDO, NOMBRE: Fernandez, Amilcar Rocca, Santiago

TRABAJO PRÁCTICO N°1

COMISIÓN: Rabasedas, José 2024

Reglamento de Edificación Rosario

Edifcio Giribone – Ventura Virzi

Incumplimientos:

3.2.2 Veredas

El edificio Giribone cuenta con baldosas calcáreas de 0,15x 0,15m color gris uniforme de acuerdo con el Reglamento pero dispuestas de forma ortogonal a la línea de edificación

3.2.2.2 A.1) La forma de colocación será a 45º, con una fila ortogonal a la línea Municip al colocada junto a la prolongación del deslinde de cada lote, con bordes según el ancho de cada vereda.

Esquema PB

V-c.1.3. Palier de piso

El edificio en estudio posee palieres de 1,3m de ancho libre lo que imposibilita el acceso adecuado a personas en sillas de ruedas.

V-c.1.3. La dimensión mínima de lado de palier es 1,50m, para posibilitar el acceso y maniobra de una persona en silla de ruedas

Esquema palier planta tipo

V-c.2.1.2. Exigencias mínimas según altura de traye ctoria vertical

El edificio Giribone incumple el reglamento al contar con un recorrido total en vertical de 13,7m y no contar con su respectiva caja de escalera.

Entre 10 y 30m: se exigirá caja de escaleras. RF minimo exigido: RF60

V-c.2.1.2 Caja de escalera: Recinto cerrado por muros de resistencia al fuego de acuerdo al mayor riesgo existente, que contiene a la escalera y sus descansos. Permite el albergue o el libre desplazamiento de la población en situación de emergencia hacia un lugar seguro.

Corte esquema

V-c.2.1.2. Exigencias mínimas según altura de traye ctoria vertical

El edificio Giribone incumple el reglamento al contar con un recorrido total en vertical de 13,7m y no contar con su respectiva caja de escalera.

Entre 10 y 30m: se exigirá caja de escaleras. RF minimo exigido: RF60

V-c.2.1.2 Caja de escalera: Recinto cerrado por muros de resistencia al fuego de acuerdo al mayor riesgo existente, que contiene a la escalera y sus descansos. Permite el albergue o el libre desplazamiento de la población en situación de emergencia hacia un lugar seguro.

Corte esquema

D=80 13Ø10 7Ø12

Escala1:50

Ejedereplanteo1y-y

EDIFICIO GIRIBONE

Ubicación: Giribone 663, CABA

Autores: Ventura - Virzi Arquitectos

ANÁLISIS DE LA ENVOLVENTE MATERIALIDADES Y TEXTURAS

Paño jo

Muro albañilería 15cm espesor ladrillo

hueco

Puerta balcón

Paño jo

Ventanal 280 x 130cm x2 doble hoja + paño jo

Ventanal 375 x 210cm x2 doble hoja + paños jos

Ventanal 320 x 195cm doble hoja

Ventanal 530 x 270cm triple hoja

Muro albañilería 15cm espesor ladrillo hueco

Bastidor fachada 130 x 46cm

Per l ángulo 3cm

Chapa microperforada agujeros Ø 1cm

Bastidor fachada 130 x 23cm

Per l ángulo 3cm

Chapa microperforada agujeros Ø 1cm

Bastidor fachada 270 x 46cm

Per l ángulo 3cm

Chapa microperforada agujeros Ø 1cm

Per lería compuesta caño estructural + per l IPN 160

Malla electrosoldada 5x5 cm

Portón

Per lería caño estructural 3cm

Malla electrosoldada 5x5 cm

Puerta Ingreso

Per lería caño estructural 5cm

Chapa plegada 3mm

Pintura latex color negro

CHAPA MICROPERFORADA

03 04 DORMITORIO

03

MURO ALBAÑILERIA

Ladrillo hueco 12x18x33

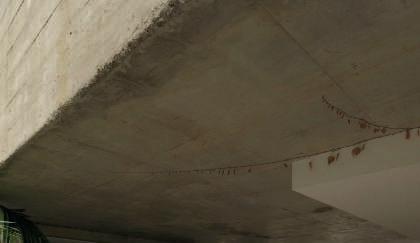

HORMIGÓN VISTO

Entablonado 8cm

CARPINTERÍA:

Aberturas de aluminio: - 290x135 doble hoja x2 - 42x135 paño fijo PERFIL UPN

CERRAMIENTO

Chapa microperforada

Bastidores caño estructural 153x46cm corredizos c/ bisagras

CERRAMIENTO

Chapa microperforada

Bastidores caño estructural 256x46cm corredizos c/ bisagras

PORTÓN INGRESO PEATONAL

Chapa plegada 4mm

Pintura negra

PORTÓN INGRESO VEHICULAR

Malla electrosoldada 5x5x2mm

Bastidores perfil ángulo 5cm

HORMIGÓN VISTO

Entablonado 8cm

CARPINTERÍA:

Aberturas de aluminio: - 190x120 doble hoja - 90x120 paño fijo - 256x120 doble hoja

HERRERÍA:

Cajón para equipo de aire acondicionado 256x71x40

CARPINTERÍA:

Aberturas de aluminio: - 195x160 doble hoja - 122x80 paño fijo - 223x80 doble hoja

HERRERÍA:

Malla electrosoldada 5x5x2mm

CONTRAPISO

Hormigón pobre 4cm

CARPETA

Mortero de cemento y arena 2cm

HERRERÍA:

Cerramiento chapa plegada 4mm

MURO ALBAÑILERIA

Ladrillo hueco 12x18x33

Revestimiento: monorevoque + enlucido

HORMIGÓN VISTO

Entablonado 8cm

PERFIL UPN 160

CERRAMIENTO

Chapa microperforada

Bastidores caño estructural 180x46cm corredizos c/ bisagras

CERRAMIENTO

Chapa microperforada

Bastidores caño estructural 210x46cm corredizos c/ bisagras

CERRAMIENTO

Chapa microperforada

Bastidores caño estructural 256x46cm corredizos c/ bisagras

CERRAMIENTO

Chapa microperforada

Bastidores caño estructural 142x46cm corredizos c/ bisagras

CARPINTERÍA:

Aberturas de aluminio: - 290x135 doble hoja x2 - 42x135 paño fijo

HORMIGÓN VISTO

Entablonado 8cm

CIRCULACIÓN

PISO: hormigon alisado mecanico

MURO: monrevoque + venecitas verdes 32.5x32.5cm

CIELORRASO: hormigon visto

HERRERÍA: Malla electrosoldada 5x5x2mm

HERRERÍA:

Cajón para equipo de aire acondicionado 256x71x40

CARPINTERÍA:

Aberturas de aluminio: - 122x80 paño fijo - 223x80 doble hoja - 195x160 doble hoja

CARPETA

Mortero de cemento y arena 2cm

CONTRAPISO

Hormigón pobre 4cm

MURO ALBAÑILERIA

Ladrillo hueco 12x18x33

Revestimiento: monorevoque + enlucido

PATIO

0411

SUP: 3.0m2 / PER: 7.0m

PISO: venecita amriilla

MURO: monorevoque + enlucido + pintura

BALCÓN

0313

SUP: 17.0m2 / PER: 21.2m

PISO: venecita amarilla

MURO: monorevoque + enlucido +pintura

0310 COCINA PISO: venecita amarilla

MURO: venecita verde

CIELORRASO: suspendido con placa de roca yeso

CARPETA Mortero de cemento y arena e: 3cm

CONTRAPISO Hormigón pobre e: 4cm

0111 BALCÓN MURO EXT: revoque monocapa + enlucido + pintura

PISO: ceramico gris 20 x30

ZOCALO: ceramico gris

CIELORRASO: hormigon visto

HERRERÍA: Chapa microperforada Bastidores caño estructural 256x46cm corredizos c/ bisagras

ESTAR

0110

PISO: entablonado de cedro 15x100

MURO: revoque monocapa + enlucido +pintura

ZOCALO: cedro

CIELORRASO: hormigon visto

0008 COCHERAINGRESO

CONTRAPISO: Hº pobre

CARPETA: Mortero de cemento y arena

PISO: baldosa granítica 15x15 4 panes. MURO: monorevoque + enlucido + pintura

CIELORRASO: hormigon visto

HERRERÍA:

PISO: ceramico gris 20x30 MURO: ceramico gris / venecita negra

CIELORRASO: suspendido de placa roca yeso

REVESTIMIENTO

Cerámico gris 20x30 junta tomada

CONTRAPISO Hº pobre e:4cm

CARPETA NIVELACIÓN

Mortero de cemento y arena e:3cm BANQUINA Hº pobre

REVESTIMIENTO Revoque monocapa e:2cm

REVESTIMIENTO Cerámico gris 20x30 junta tomada e:1cm

SUP: 11.0m2 / PER: 21.2m

PISO: ceramico gris 20x30

MURO: ceramico gris / venecita negra

CIELORRASO: suspendido de placa roca yeso

CORTE A-A E 1:50

CORTE B-B E 1:50

Cerámico 20x30 gris junta tomada

Ladrillo cerámico hueco 1812X33

REVESTIMIENTO

Revoque monocapa e:2cm

PLANTA COCINA E 1:50

SUP: 13.3m2 / PER: 7.4m

PISO: ceramico gris 20x30

MURO: ceramico gris / venecita verde

CIELORRASO: suspendido de placa roca yeso

junta tomada

REVESTIMIENTO Venecita verde

REVESTIMIENTO Ceramico 20x30 gris junta tomada

D=2.05 V-3/01 S 0.65 D 1.40
