a este contexto. Tal situação se agiganta quando nos detemos na análise do município de Viçosa em Minas Gerais, cujas instalações esportivas e de lazer se mostram insuficiente para atendimento à população.
As práticas do esporte e das atividades físicas estão consolidadas como essenciais em diversas manifestações, sejam da área da saúde como a Organização Mundial da Saúde - OMS como no contexto esportivo e da qualidade de vida, no âmbito das atividades do profissional de Educação Física. Quando vislumbradas pela ótica social, as práticas esportivas e de atividades físicas tem sido reconhecida também como importante fator de intervenção socioeducativa, contribuindo para a ocupação do tempo livre com a oferta de atividades saudáveis e formativas.
Contudo, ainda que o senso comum possa ser assim reconhecido, faltam ações que possam contemplar o alcance de tais objetivos, pois os investimentos de grande parte dos municípios brasileiros não contemplam essas perspectivas e as políticas públicas e ou privadas se tornam inócuas em relação
Não existem muitas alternativas gratuitas fora do Campus da Universidade Federal de Viçosa - UFV e com a expansão geográfica e demográfica vivenciada no município as regiões periféricas se veem mais comprometidas. No entanto, segundo pesquisa feita com técnicos das modalidades oferecidas na universidade, no próprio Campus da UFV já não tem suportado a demanda das atividades esportivas desenvolvidas pelas atléticas como na disponibilidade de ambientes para as práticas do lazer e/ou ocupação do tempo livre de seus corpos docente, administrativo e principalmente o discente.
O planejamento a médio e longo prazos, poderão se constituir em importante instrumento de regulação dessa demanda, buscando não só a ampliação estrutural bem como a sua qualificação para o atendimento às demandas levantadas. Assim pretende-se elaborar um estudo de implantação de um Centro de Treinamento Esportivo (CTE) na cidade de Viçosa-MG, a fim de promover um espaço esportivo completo e adequado às necessidades do usuário com foco no desenvolvimento na Arena Poliesportiva inserida nessa implantação, dando ênfase a questões sustentáveis, acústicas, energéticas e térmicas.
“O conceito de Esporte de Alto Rendimento (EAR) envolve todas as atividades da prática esportiva que são fundamentadas em competições sobre regras gerais. O intuito principal é a busca por superação, por recordes e por vitórias” (BUENO, 2008). Estudar sobre o esporte de alto rendimento significa investigar sobre o que leva alguns países sobressaírem em alguns esportes individuais ou coletivos. Amaral (2014) considera que as instalações esportivas são um dos fatores fundamentais para o desenvolvimento do esporte de alto rendimento.
Outro grande aliado ao EAR, atualmente, está sendo o setor da Ciência do Esporte, no qual abrange diversas áreas do conhecimento que visam entender e otimizar o desempenho esportivo através da pesquisa e tecnologia. “A Ciência do Esporte pode ser definida como o processo científico utilizado para orientar/ guiar a prática esportiva, visando o alcance do desempenho máximo, para um determinado atleta ou grupo de atletas” (VIVEIROS, 2015).
Em visita ao Minas Tênis Clube, um dos clubes com maior expressão, investimentos e infraestrutura nos esportes brasileiros atualmente, foi discutido com um dos responsáveis pelo setor de ciência do esporte, Cláudio Olívio, toda a importância de começar esses investimentos da base até o profissionalismo. Ainda ressalta a importância do uso de tecnologias na sua área de atuação para garantir os bons resultados apresentados através dos esportes coletivos do clube e destaques individuais dos atletas como na ginástica artística, vôlei, judô, natação e tênis que alcançaram a convocação para defender o Brasil nas últimas Olim-
píadas.
Contudo, antes de chegar ao nível de excelência do atleta olímpico há uma etapa anterior, a de desenvolvimento de estudantes, “nesta já existe um regime de dedicação compatível com o nível de rendimento esperado, mas que, no entanto, a prática esportiva não é a atividade única e exclusiva, no qual os resultados ainda não aparecem em sua totalidade” (BUENO, 2008). É essa etapa que o CTE, proposto nesse trabalho, busca dar suporte, aos atletas universitários que buscam se profissionalizar no futuro.
O sucesso esportivo internacional é resultado de variados fatores, dentre eles, a presença de Instalações adequadas para a prática do desporto de alto nível (ANTONELLI, 2016). No Brasil, considera-se como infraestrutura esportiva, todo espaço baseado num conjunto de condições ambientais, naturais e construídas, voltadas para a prática do esporte, isto é, o espaço esportivo que engloba todos os itens necessários, definidos para cada modalidade olímpica (SANTIAGO, 2018).
Nos anos de 2007 a 2016 o Brasil foi sede de uma série de mega eventos esportivos internacionais, são eles: O Pan-Americano e o Parapan em 2007, os jogos militares em 2011, a Copa das Confederações de Futebol em 2013, a Copa do Mundo FIFA em 2014 e fechando o ciclo os Jogos Olímpicos e Paralímpicos em 2016. Nesse contexto, o país recebeu um grande volume em investimentos em infraestrutura esportiva, como a construção de estádios, arenas e centro de treinamentos para esporte de alto rendimento. Todo esse investimento obteve resultados, na Olimpíada do Rio o Brasil terminou em décimo terceiro lugar do ranking do quadro de medalhas, dez posições acima da anterior, em Londres, na qual o Brasil terminou na vigésimo segunda posição.
Em virtude dos bons resultados alcançados pelo Time Brasil nos campeonatos, o extinto ministério do esporte, criou uma série de iniciativas para possibilitar um melhor desempenho dos atletas profissionais em competições e também investir no desenvolvimento de jovens talentos, uma delas foi a criação da Rede Nacional de Treinamento (RNT). Ela tem como objetivo garantir o desenvolvimento do esporte brasileiro
e assegurar uma rede racional com a otimização de esforços e recursos, para possibilitar qualidade ao esporte nacional e consolidar o país como potência esportiva mundial (SECRETARIA ESPECIAL DO ESPORTE, 2019), dando suporte para atletas desde a base até o nível olímpico se apoiando na aplicação da Ciência do Esporte.
Tal concepção propicia a integração do esporte educacional, de participação e de rendimento em todo o território brasileiro, interligando Centros de Treinamento nacionais, regionais e locais, de diversas modalidades, inclusive complexos multiesportivos, laboratórios e centros de pesquisa, formando uma rede de conexões, vinculada ao Ministério do Esporte (MINISTÉRIO DO ESPORTE, 2016). Almeida (2008) define Centro de Treinamento como:
“O conjunto de instalações esportivas e não esportivas que, aliadas a programas de treinamento e preparação física, sustentados pela pesquisa científica aplicada ao esporte e implementados por profissionais altamente qualificados a partir de uma abordagem interdisciplinar, exerce papel preponderante na preparação sistematizada e na formação integral de atletas, capacitando-os, física e tecnicamente, para competir no alto rendimento”.
Dentro da RNT temos quatro tipologias distintas de CT, são elas: a. Centros Locais de Treinamento, b. Centros Regionais de Treinamento, c. Centros Nacionais de Treinamento de Modalidades d. Esportivas e o Centro Olímpico de Treinamento (COT). O Ministério do Esporte conceitua cada uma dessas instalações como:
a. Centros Locais de Treinamento: Instalações multi-esportivas ou de um único esporte que atenda jovens talentos em formação e atletas em desenvolvimento, de modalidades dos programas olímpico e paralímpico, de âmbito municipal, com ênfase no esporte de base.
b.
Instalações multi-esportivas ou de um único esporte que atendam atletas de categorias da base e de alto rendimento de modalidades dos programas olímpico e paralímpico, de âmbito regional e de outras localidades da mesma região geográfica (desenvolvimento esportivo) (Ministério do Esporte, 2016).
c. Centros Nacionais de Treinamento de Modalidades Esportivas: instalação de treinamento por modalidade esportiva, destinado a atletas de alto rendimento de modalidades dos programas olímpico e paraolímpico de cada esporte, de âmbito nacional.
d. Centro Olímpico de Treinamento (COT):
Instalação que tenha por objetivo desenvolver modelo para a excelência esportiva nacional, concentrando, desenvolvendo e disseminando metodologias de treinamento, destinado a atletas de alto rendimento de modalidades dos programas olímpico e paralímpico (Ministério do Esporte, 2016).
Identifica-se que esses conceitos possuem pontos em comum com diferenças nominais e não é disponibilizado muitos detalhes sobre cada um deles. A falta de uma denominação comum dos nomes pode advir da falta de detalhamento, falta de critérios claros do que deve conter nesses locais referentes a re-
cursos físicos e humanos e gestão não profissional de algumas delas ou mesmo entendimento e discernimento entre os diferentes espaços (ANTONELLI, 2016).
Fonte:http://arquivo.esporte.gov.br/index.php/institucional/alto-rendimento/redenacional-de-treinamento

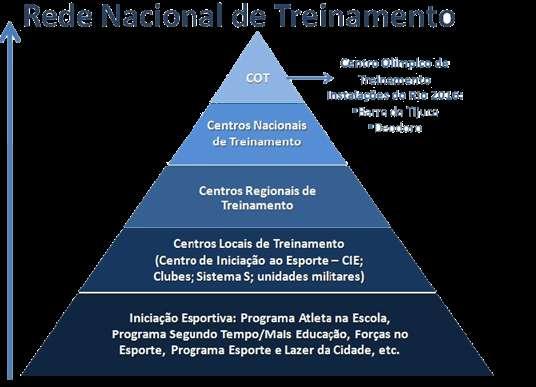

Pirâmide que ilustra a Rede Nacional de Treinamento
A prática da atividade física tem um papel fundamental na vida de cada indivíduo. Segundo a Organização Mundial de Saúde (OMS) a prática regular pode prevenir e controlar doenças cardiovasculares, diabetes tipo 2 e até inibir quadros comuns no envelhecimento, como a osteoporose e a sarcopenia. Além de contribuir para o combate da obesidade em qualquer fase da vida. Ela também tem um papel muito importante para a saúde mental, sendo indicada para o tratamento de depressão leve, redução da ansiedade, melhoria da memória, da concentração e da capacidade de resolver problemas. “Quem se mantém ativo tem mais produção de BDNF (fator neurotrófico derivado do cérebro), uma substância que tem como função promover a sobrevivência dos neurônios. Estudos em andamento apontam que isso pode até resultar em um retardo dos quadros demenciais”, explicou Ana Paula Carvalho, mestre em psiquiatria pela Unifesp, ementrevista para rádio Viva.
Fonte: http://arquivo.esporte.gov.br/index.php/institucional/alto-rendimento/rede-nacional-de-treinamento

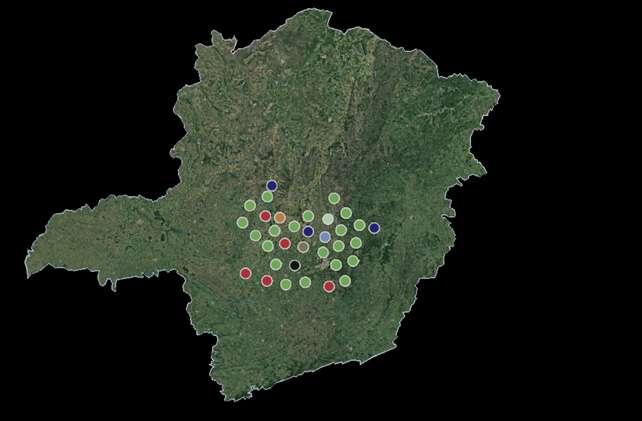

Mapa das instalações esportivas que fazem parte rede nacional de treinamento em Minas Gerais
No contexto de Viçosa, onde há uma deficiência de área destinadas ao lazer, os esportes podem ganhar uma importância ainda maior como ferramenta de inclusão e integração social. Isso porque, por meio da prática de esportes, aprende-se a ter respeito pelas regras e pelos outros jogadores, a desenvolver disciplina, o convívio com o coletivo, proporciona uma sensação de pertencimento, resoluções de conflitos, esforço e responsabilidade. Enfim, é uma forma de desenvolver competências sociais e comunicativas essenciais para o processo de desenvolvimento. Pode ser usado também como mecanismo de proteção e resgate de crianças e jovens em cenários de risco nas ruas como drogas e bebidas, pois se manterão ocupados com
essas atividades, diminuindo a ociosidade e evitando o risco de estarem nas ruas.
Mesmo em função de todos os benefícios proporcionados sabe-se que, em todo Brasil, há carência de ginásios e as estruturas maiores como os centros de treinamento são ainda mais escassos, na região de Viçosa não é diferente, não contamos com nenhum centro de treinamento e os poucos lugares oferecidos não apresentam quase nenhuma opção de modalidade. Viçosa por ser uma cidade universitária seria uma boa escolha para ser sede de uma estrutura como o CT, esse vínculo da universidade com o centro esportivo oferece muitos benefícios. Sua implantação proporcionaria para a UFV um ambiente completo para o estudoe o desenvolvimento de técnicas e práticas do aperfeiçoamento esportivo. Para os jovens atletas uma oportunidade, dado que falta de investimento do governo em atletas de base e da dificuldade que é trilhar a carreira de atleta no Brasil.
trampolim, judô, natação, vôlei e tênis.
A educação por meio do esporte é um dos segmentos da nossa atuação, visando à formação cidadã dos nossos associados. O MTC oferece 31 modalidades de cursos, nas áreas de formação esportiva, artística e cultural e academia, que contam com mais de 18 mil alunos.
Fundado em 15 de novembro de 1935, o Minas Tênis Clube (MTC) é formado, atualmente, por quatro unidades, o Minas I e Minas II, o Minas Country, e o Minas Tênis Náutico Clube, totalizando uma área de 454 mil m². Tem sua gestão norteada pelos pilares de esporte, educação, cultura e lazer, além da responsabilidade socioambiental, com o Minas Tênis Solidário.
Graças a sua gestão o clube se tornou referência nacional em gestão no segmento de clubes e potência no esporte de alto rendimento, ele é considerado uma das principais e mais importantes escolas de esporte do país. Várias vezes campeões brasileiros e alguns títulos internacionais, contam com nove modalidades esportivas de alto rendimento, com 1.000 atletas federados, sendo 900 deles em formação, que participam de competições de basquete, futsal, ginásticas artística e de
O Clube é polo disseminador de cultura em Belo Horizonte desde os anos 1940, quando foi inaugurada a Sede Social da Unidade I. Em 2013, foi inaugurado o Centro Cultural Minas Tênis Clube (CCMTC) com 1.556 m², é aberto ao público e inclui Teatro com capacidade para 602 pessoas; Galeria de Arte com 412 m² para espaço de divulgação da produção de artistas renomados nos; Centro de Memória, que cont a trajetória do Minas Tênis Clube e sua influência na história de Belo Horizonte e conta também com o Café Cultural, Salas Multimeios e estão sendo implantadas Biblioteca e Salas de Cinema.

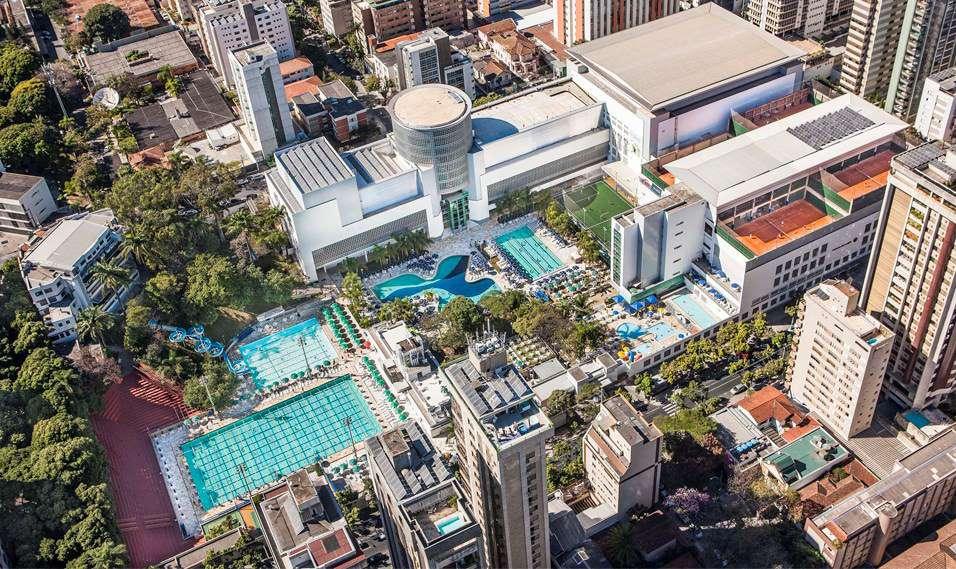

Fonte: https://www.minastenisclube.com.br/institucional/unidades/minas-tenis-clube-i/

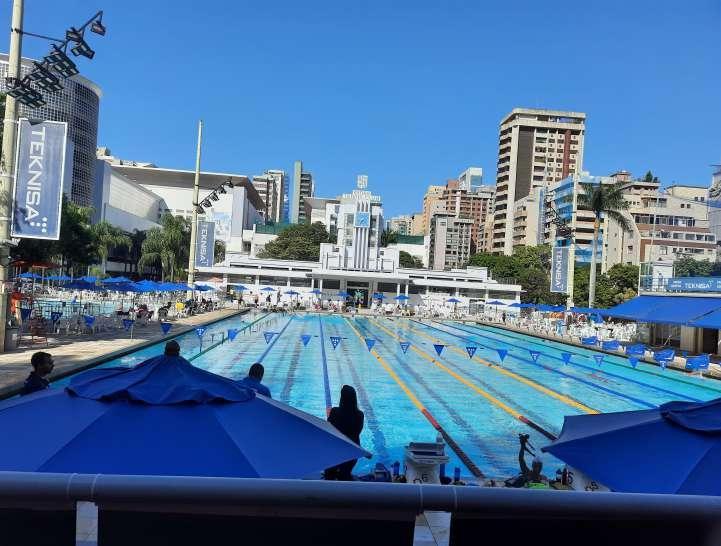

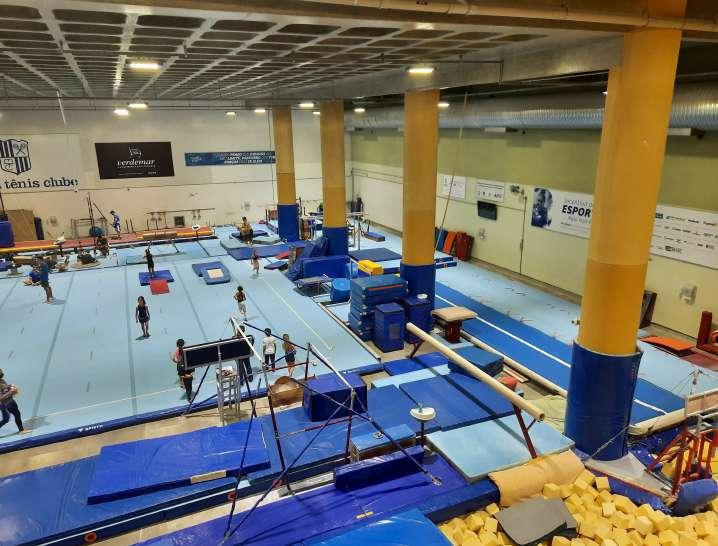

https://www.minastenisclube.com.br/educacao/cursos-esportivos/ https://www.minastenisclube.com.br/cultura/centro-cultural-unimed-bh-minas/teatro/ Vista interna do teatro
Imagem que ilustra a dimensão lúdica sendo usada como ferramenta pedagógica.
Foi realizada, em Maio de 2022, uma Visita Técnica no Minas Tênis Clube, localizado na cidade de Belo Horizonte - MG, a fim de entender como funciona a dinâmica de um complexo multiesportivo, para observar toda a estrutura necessária para proporcionar ao atleta um espaço completo de treinos e competições e aprender um pouco sobre todos os profissionais e áreas que é preciso para possibilitar o máximo desempenho dos atletas.
Todas as atividades esportivas estão concentradas no Centro de Treinamento Juscelino Kubitscheck, no Minas I, considerado como um dos mais modernos complexos esportivos da América Latina, com 15.600 m² e 13 espaços esportivos, em cinco níveis, incluindo uma Arena Multiuso com 3.600 lugares (MINAS TÊNIS CLUBE, 2022).
A visita foi guiada por dois profissionais do clube, a arquiteta e profissional de educação física que trabalha no setor da tecnologia e ciência do esporte.
A implantação da unidade ocupa um quarteirão todo e tem entrada em duas ruas distintas, a entrada principal está situada na Rua da Bahia e nela existem duas entradas diferentes, uma diretamente para Arena e uma segunda para outras instalações do clube e existe outra entrada por uma rua paralela, a Rua Espírito Santo.

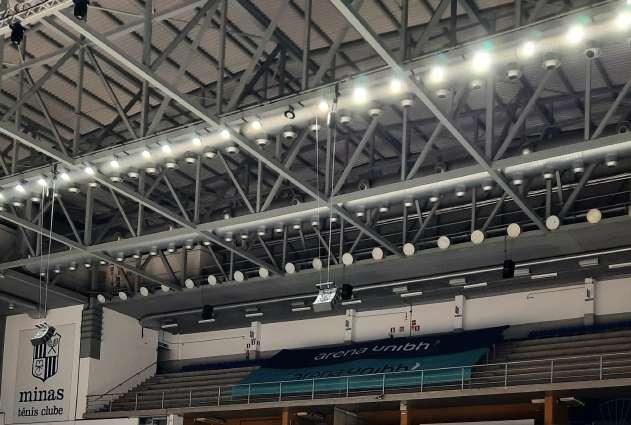

Imagem mostrando a estrutura da cobertura e o sistema de iluminação artificial
da superliga feminina 21/22 que recebeu lotação máxima na Arena

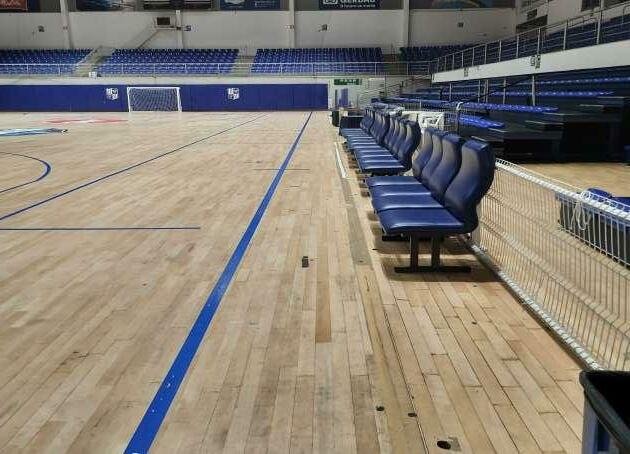

Localizado nas dependências do Minas Tênis Clube I, a arena Minas Tênis Clube, desenhada pelo arquiteto Rafael Hardy iniciou sua construção em 1949 a cargo dos engenheiros Romeo di Paoli e Alfredo Carneiro Santiago. Ocupa uma área de mais de 7.000 m², com dois níveis de arquibancadas fixas, um de arquibancada retrátil e uma quadra poliesportiva, e possui capacidade para receber três mil e seiscentas pessoas nos mais variados tipos de eventos.

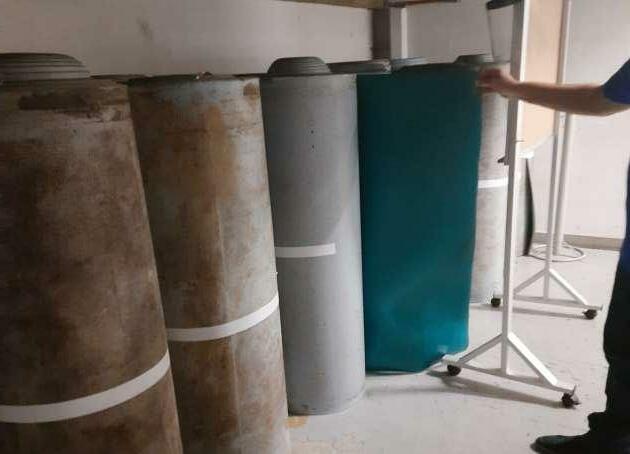

da manta que são colocadas na quadra sempre antes de jogos de voleibol
Fonte: Google Earth
Rua da Bahia
Rua Espírito Santo

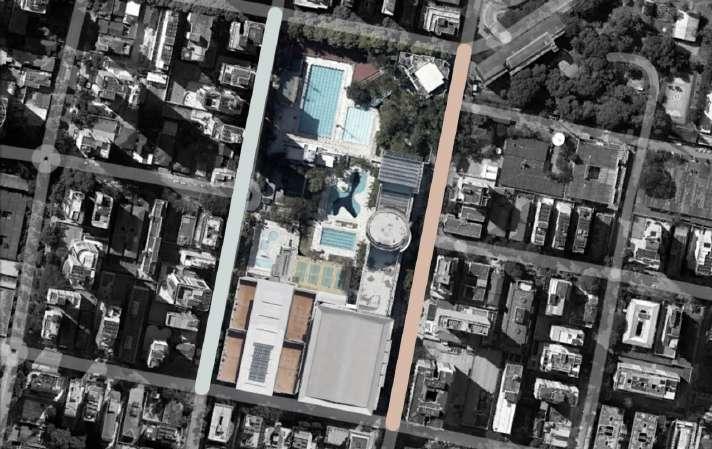

Mapa da Implantação da unidade Minas I

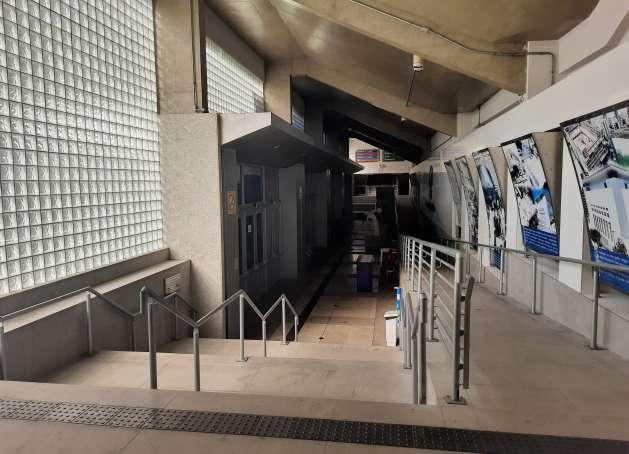

Imagem da entrada na Rua Bahia para Arena
O clube conta com uma equipe de profissionais de diversas áreas, focados em melhorar o desempenho de atletas, algumas delas são: saúde ( médicos, enfermeiros, fisioterapeutas, nutricionistas, massoterapeutas, psicólogos); esporte (técnicos, assistente técnico, auxiliar técnico, cientistas do esporte, preparador físico, biomecânico, analista de desempenho e estatístico). A seguir serão mostradas imagens de alguns desses espaços.
As imagens a seguir mostram equipamentos tem com um dos objetivos reproduzir para o atleta, com alguns segundos de delay, o movimento que ele acabou de executar, para que junto ao técnico possa ver todos os acertos e erros que teve ao reproduzir o movimento.

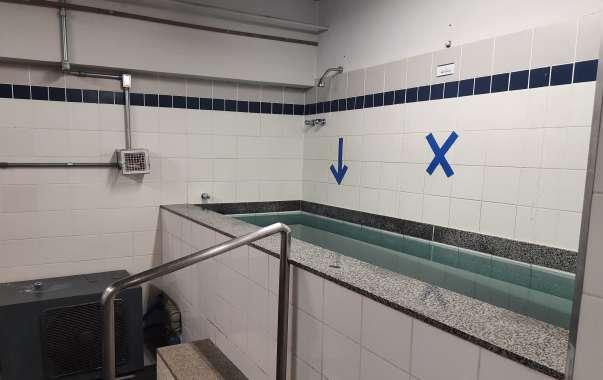

Banheira de água gelada usada para recuperação pós treino/jogo

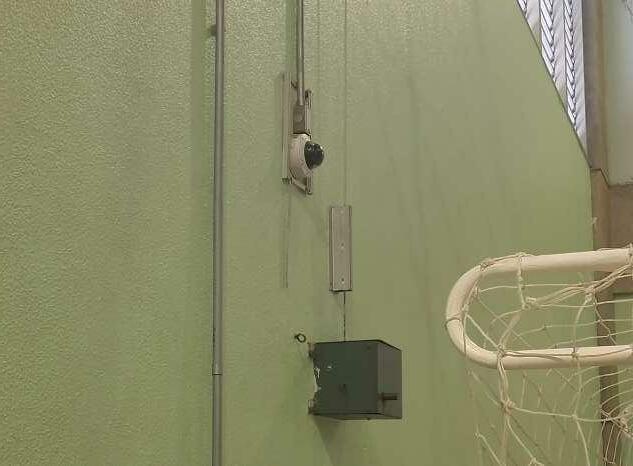

Em destaque alguns dos equipamentos espalhados pelas quadras de treino

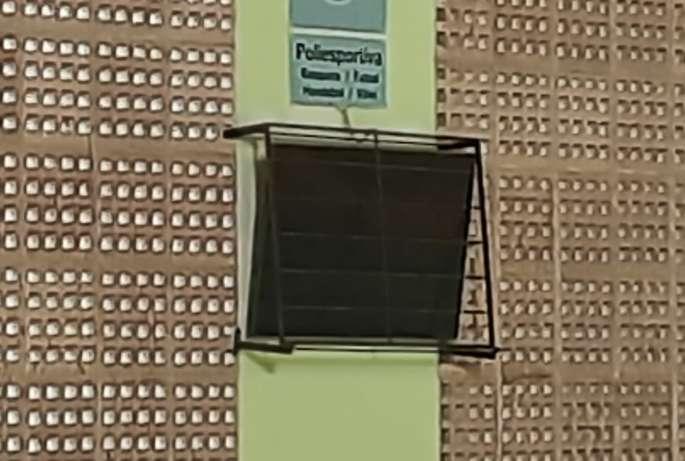

Imagem dos televisores que ficam espalhados pela quadra
As fotografias a seguir foram tiradas do departamento de ciência do esporte, elas mostram também alguns equipamentos que ajudam a avaliar aspectos da performance do atleta, gravar partes do treino/jogo para o estudo e um pouco da dinâmica do espaço.

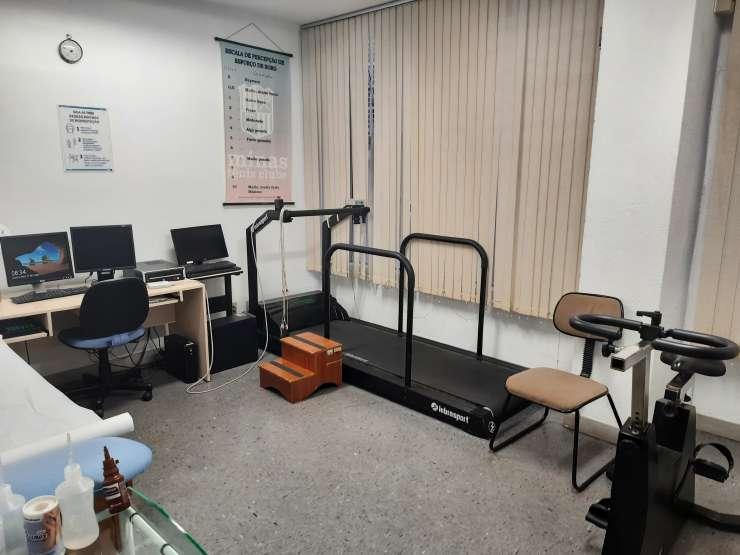

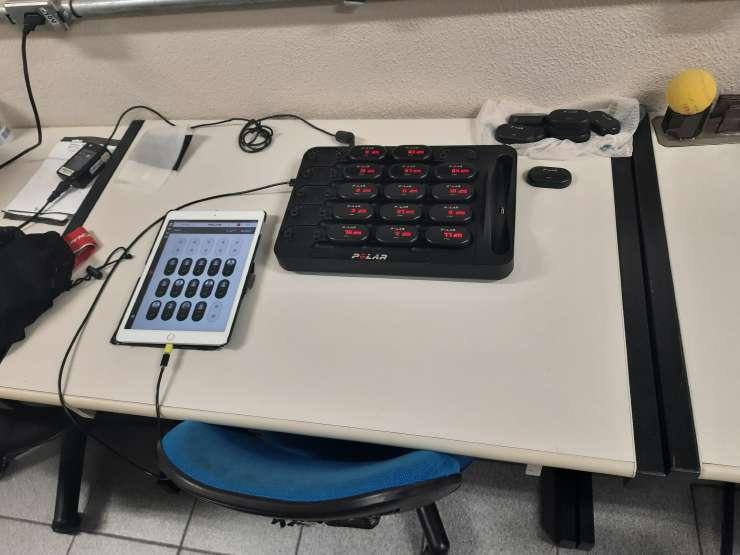

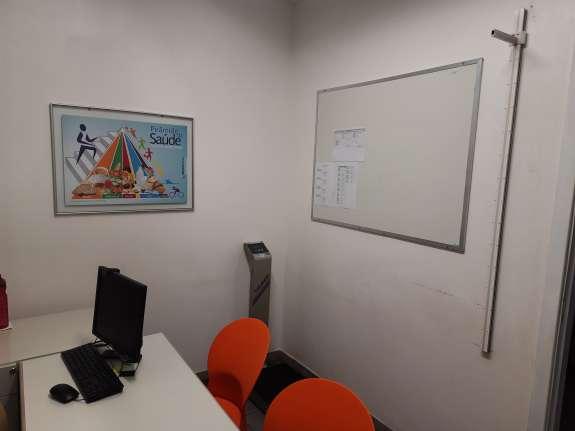

Espaço onde ficam os dispositivos para realizar testes em atletas

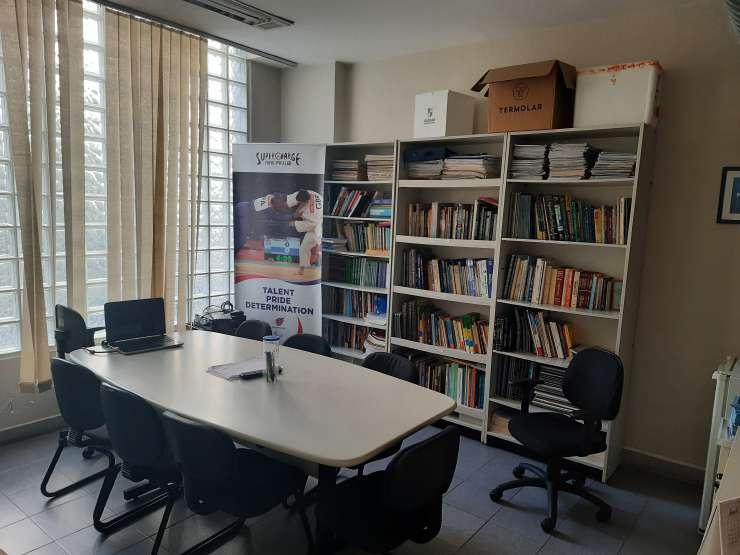

para reuniões dos funcionários com os membros da comissão de cada modalidade

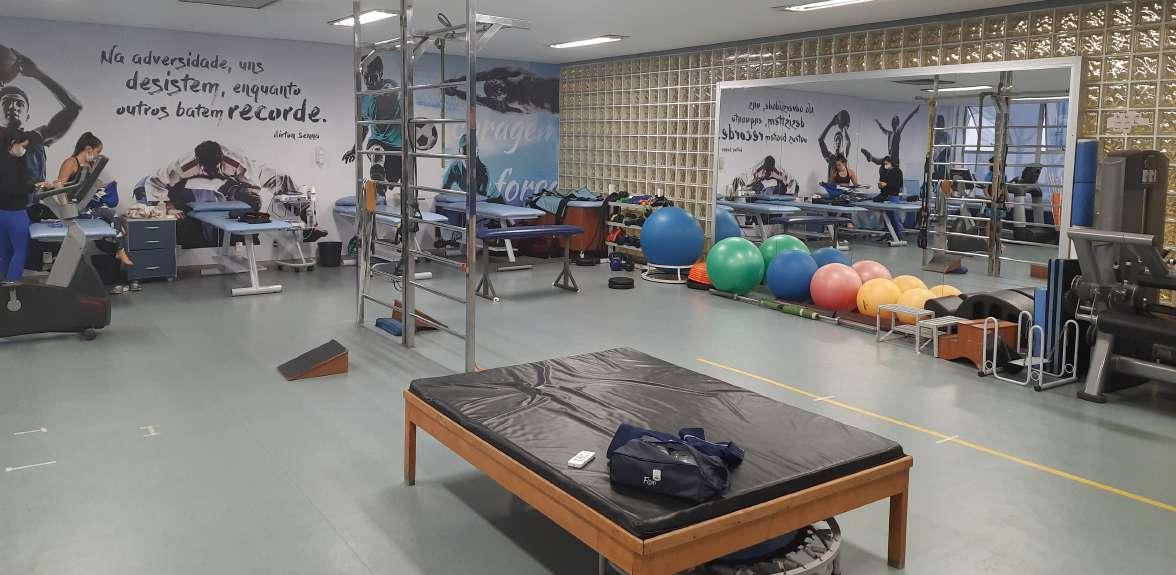

físicas

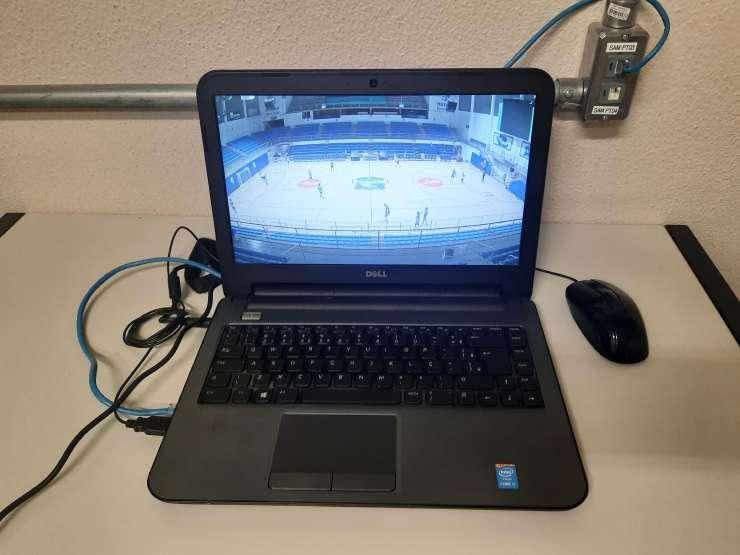

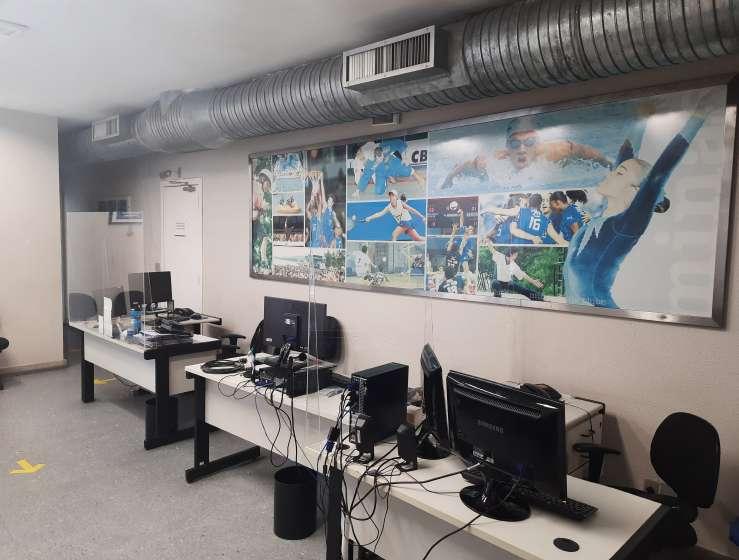

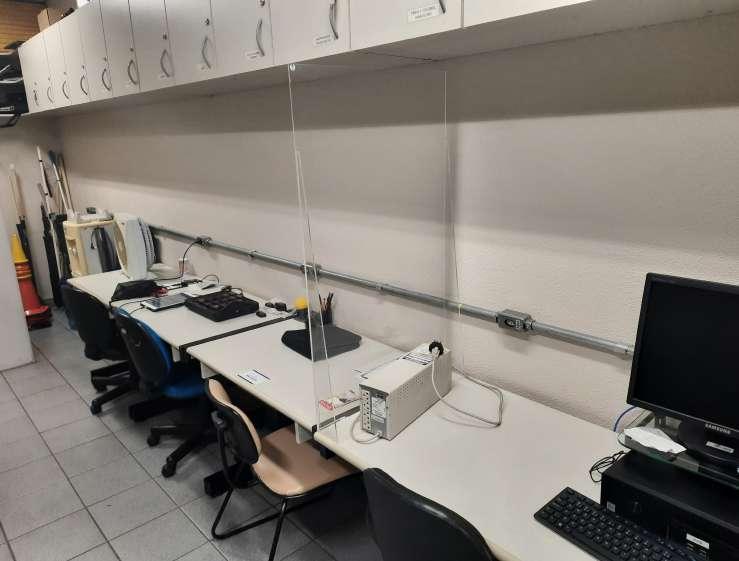

Espaço de trabalho dos funcionários Notebook mostrando o treinamento na Arena em tempo real para avaliações
Imagem de um dos dispositivos usados nos atletas

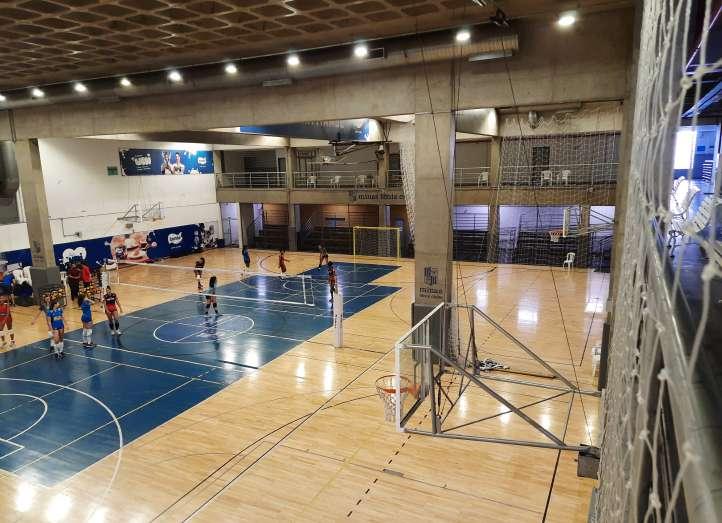

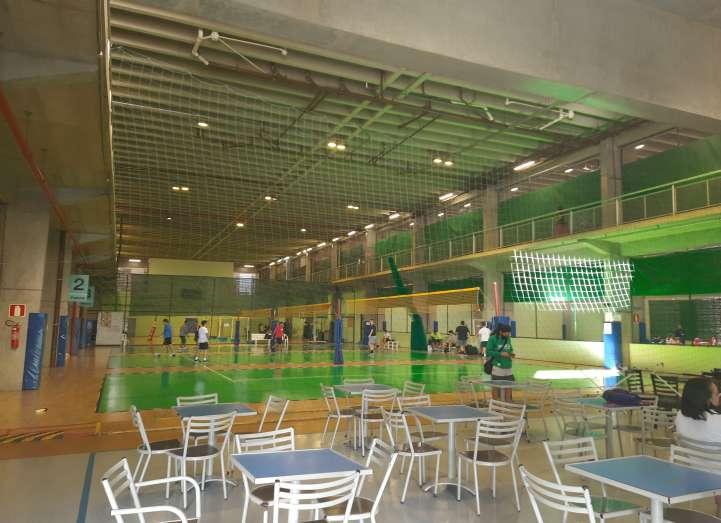

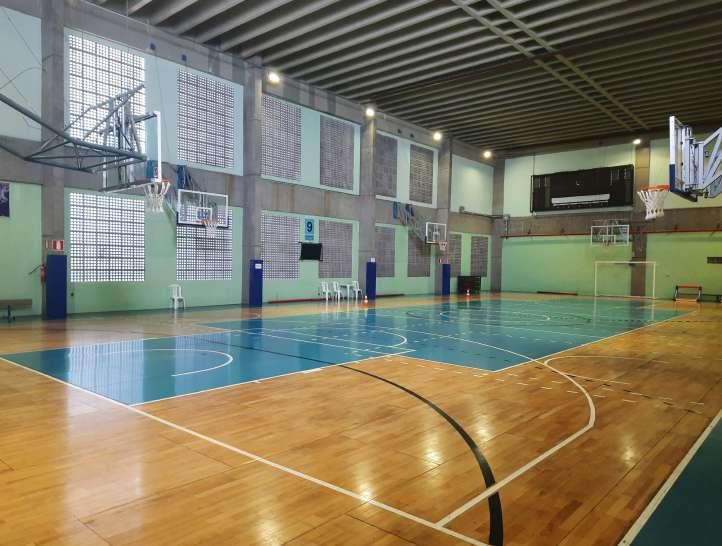

Imagens da Areninha, onde ocorre a maioria dos treinos. A quadra tem a possibilidade de ter mais outras três quadras de vôlei ou basquete

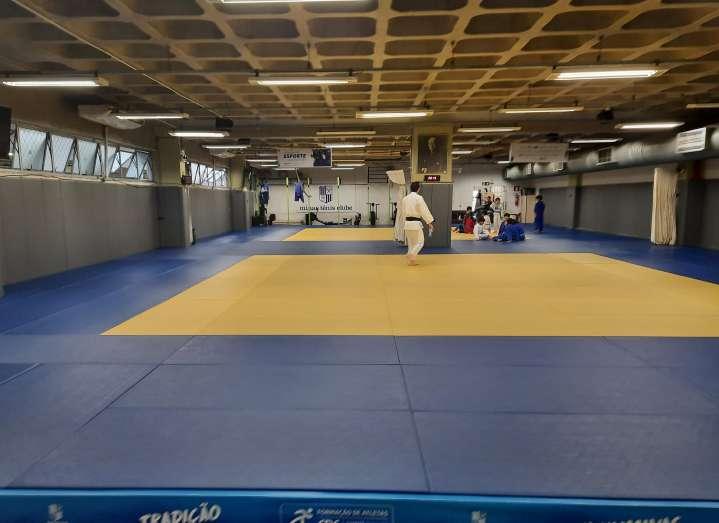

Espaço para os treinamentos das lutas Quadras de peteca destinada aos associados
39194 m² 2017 - 2019
Referência: Estrutura de madeira laminanada colada (MLC)
Centro de Ginástica Ariake, com capacidade para 12 mil espectadores, construído para os Jogos Olímpicos e Paralímpicos de Tóquio em 2020, possui 90 metros de vão, um dos maiores telhados de madeira do mundo. A arena foi concebida como “uma embarcação de madeira flutuando na área da baía”, onde foram usados 2.300 metros cúbicos de madeira de origem sustentável, ela é usada na estrutura do telhado, fachadas, assentos de espectadores, paredes externas e em outros lugares.
Fonte: https://www.stirworld.com/see-features-ariake-gymnastics-centre-in-tokyo-boasts-of-the-world-s-largest-spanning-timber-roof

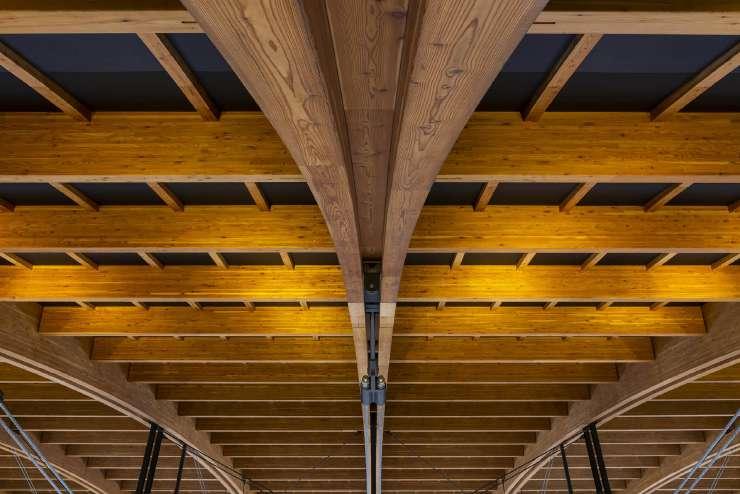

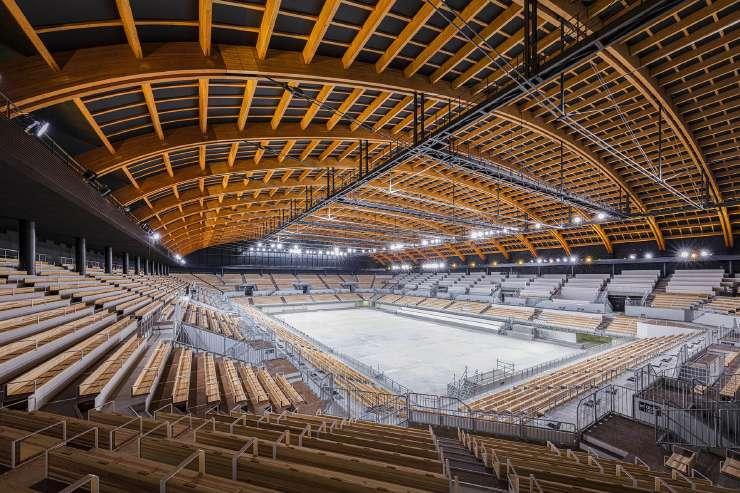

Imagem mostrando o interior da arena e em destaque a madeira utilizada em todo projeto
Fonte: https://www.stirworld.com/see-features-ariake-gymnastics-centre-in-tokyo-boasts-of-the-world-s-largest-spanning-timber-roof
Fonte: https://www.stirworld.com/see-features-ariake-gymnastics-centre-in-tokyo-boasts-of-the-world-s-largest-spanning-timber-roof

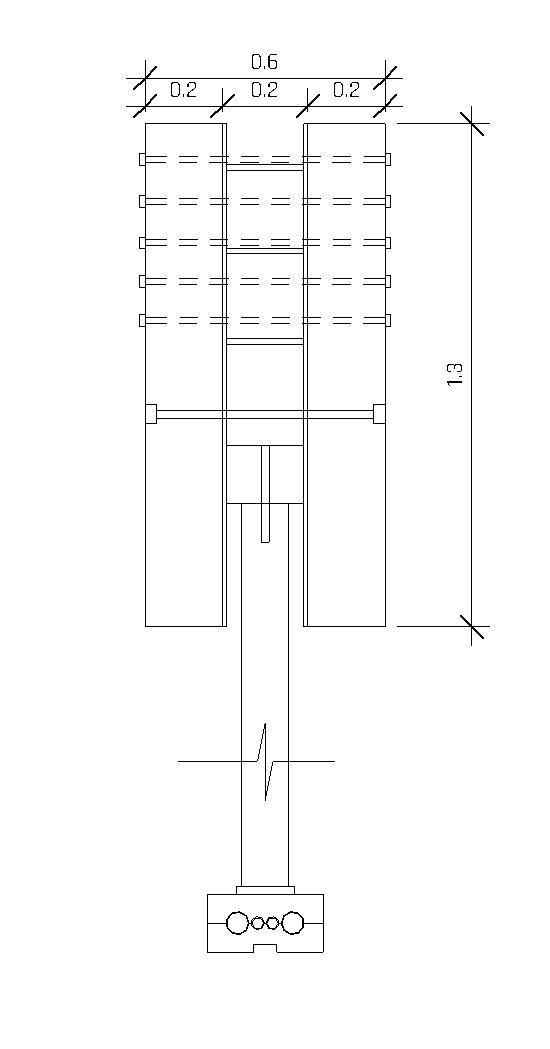

Imagem mostrando detalhes da viga vagão
Tokyo, Japão Nikken Sekkei, Shimizu Corporation

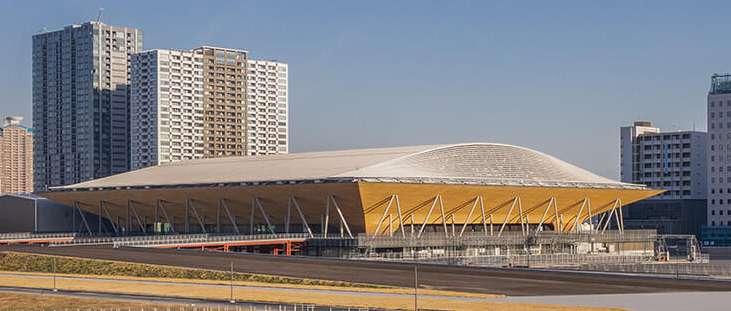

Imagem da parte externa da Arena Ariake
Munique, Alemanha
Herzog & de Meuron
230.000 m² 2002 - 2005
Referência: Membrana de revestimento
O Allianz, estádio do FC Bayern Munique, oferece espaço para 66.000 espectadores e foi palco da copa do mundo de 2006. O projeto é envolto de almofadas de ETFE iluminadas. Apresenta o exterior liso com revestimento translúcido prata em forma de diamante, as membranas do teto e do exterior são autolimpantes, ventiladas continuamente e cada uma pode ser iluminada separadamente. O teto é composto por 2.784 almofadas de ar e essas membrana tem apenas 0,2 mm de espessura.
Fonte: https://archello.com/project/allianz-arena

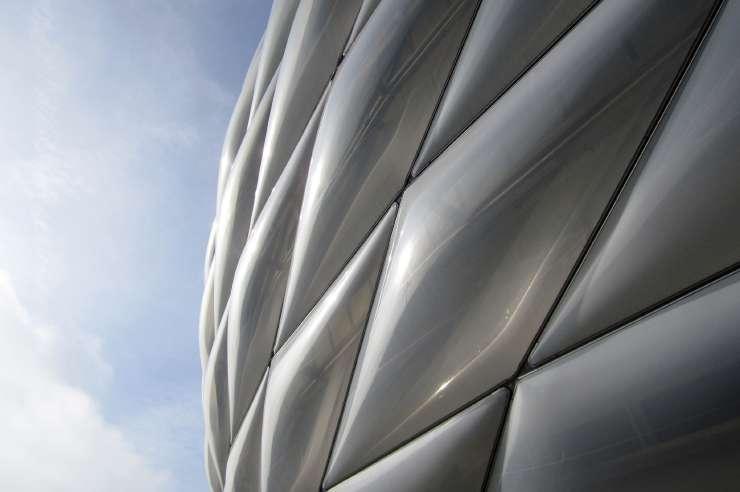

Imagem destacando as membranas de ETFE com câmeras de ar entre as folhas
Fonte: https://archello.com/project/allianz-arena

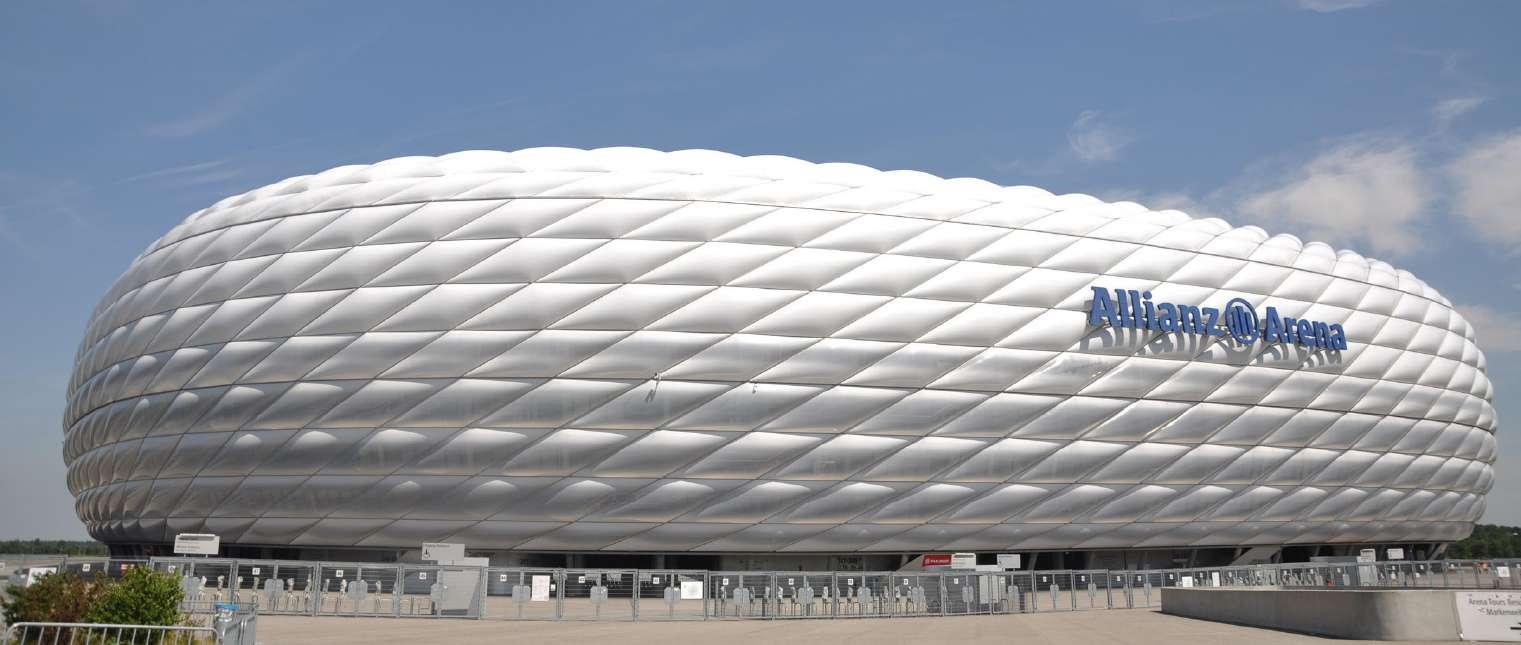

Imagem da parte externa da Allianz Arena
Fonte: https://archello.com/project/allianz-arena

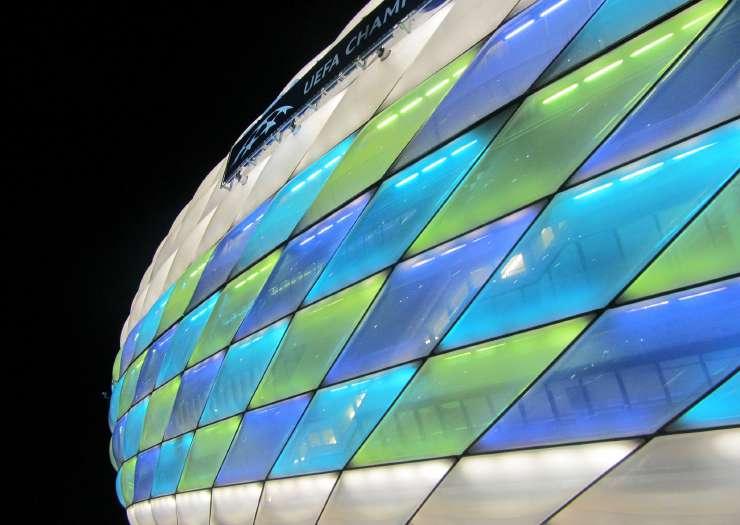

Imagem mostrando diferentes variações de cores que cada membrana pode receber
Ao nos debruçarmos sobre a questão e a perspectiva de atender a diferentes contextos, apontamos como sugestão do local de implantação o CenTev (Centro Tecnológico e de Desenvolvimento Regional de Viçosa) cuja localização contempla alguns aspectos que consideramos importantes, tais como o acesso seria favorecido pelo fluxo de linhas de transportes públicos para os usuários bem como para o fluxo automotivo no caso de grandes eventos, atenderíamos ao objetivo de descentralização e concomitantemente contemplando áreas periféricas e significativamente populosas da cidade, ao mesmo tempo que se encontra localizado em um eixo de expansão da cidade dentro da jurisdição da Universidade Federal de Viçosa, considerando ainda, que existe um plano urbanístico no CenTev que estão previstos toda uma infraestrutura de apoio, como hotéis e
restaurantes.
O Centro Tecnológico de Desenvolvimento Regional de Viçosa (CenTev) é um órgão da Universidade Federal de Viçosa (UFV), vinculado à reitoria, e tem a missão de promover a interação entre a academia, o setor público, as empresas privadas e a sociedade, criando caminhos para o desenvolvimento de Viçosa e região.

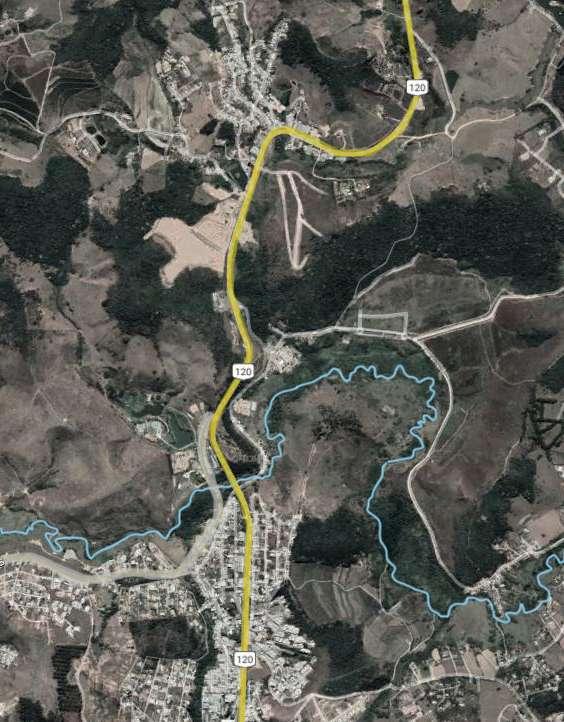

Fonte: http://www.centev.ufv.br/ pt-BR/who-we-are
O CenTev dispõe de quatro unidades, são elas: a. Parque Tecnológico de Viçosa (tecnoPARQ), b. Incubadora de Empresas de Base Tecnológica (IEBT), c. Central de Empresas Juniores (CEMP) e d. Núcleo de Desenvolvimento Social e Educacional (NUDESE) que constituem um ambiente privilegiado de empreendedorismo, pesquisa, desenvolvimento e inovação. Para esse projeto duas das unidades contemplam aspectos que abordamos no nosso programa, o tecnoPARQ e o NUDESE.
a. O Parque Tecnológico de Viçosa (tecnoPARQ):
Tem como missão oferecer condições físicas e institucionais que viabilizem a transferência de conhecimento e tecnologia para empreendimentos de base tecnológica em benefício à sociedade. A relevância tecnológica e a intensa produção técnica e científica da UFV fazem dela uma importante âncora para o desenvolvimento tecnológico, econômico e social. Para inserção do conhecimento e das pesquisas desenvolvidas na UFV nos processos de inovação tecnológica é necessária à interação com empresas capazes de desenvolver novos produtos, serviços e processos para a sociedade. A promoção dessa interação para transferência de conhecimento e de tecnologia, em apoio aos empreendimentos de base tecnológica para a capitalização do conhecimento científico, é uma das principais ações realizadas pelo tecnoPARQ (TECNOPARQ, 2022).
d. O Núcleo de Desenvolvimento Social e Educacional (NUDESE):
Realiza projetos para a melhoria da qualidade de vida da população viçosense. O Departamento de Educação Física da UFV em parceria com a NUDESE oferece vários projetos para comunidade de iniciação e aperfeiçoamento no esporte, utilizando a infraestrutura já existente no CenTev como, a piscina, o campo de futebol e salas de treinamento (TECNOPARQ, 2022).

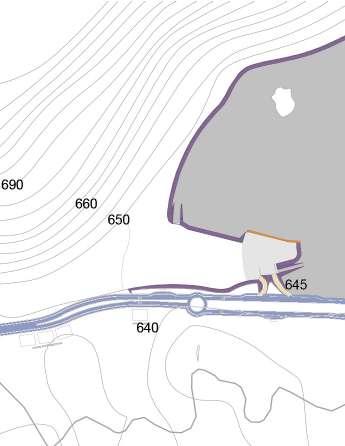

Área de inclinação inferior a 30%
Vias Existentes
Via a ser retirada
Edificações do entorno Acessos ao terreno

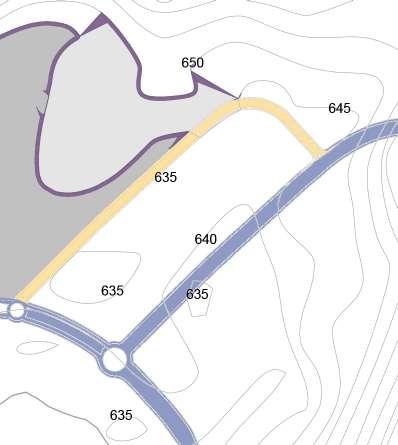

Terreno com curvas modificadas
Fonte: Sol-Ar

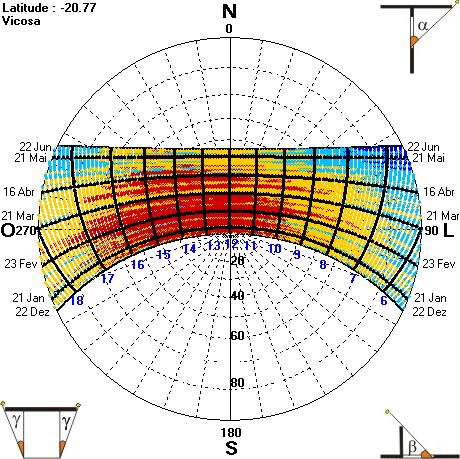

Carta solar com insolação de Viçosa de Dezembro a Junho
Fonte: Sol-Ar

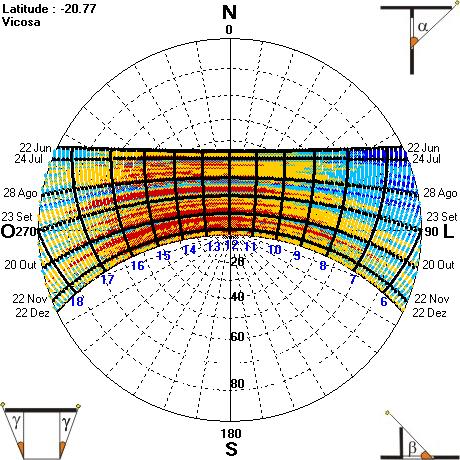

Carta solar com a insolação de Viçosa de Junho a Dezembro
Fonte: Autora
Representação do mapa do terreno com os dados da carta solar inseridos
A análise da carta solar com a distribuição de temperatura de Viçosa, ao longo do ano, permite afirmar que dispomos de temperaturas mais elevadas na incidência da insolação no oeste, no período de abril a dezembro. Temperaturas mais baixas na região leste ao longo de todo ano no período da manhã. Pelo caráter esportivo do projeto, deve- se atentar para as maiores temperaturas, com uma tentativa de amenizar esse desconforto ao longo do dia.

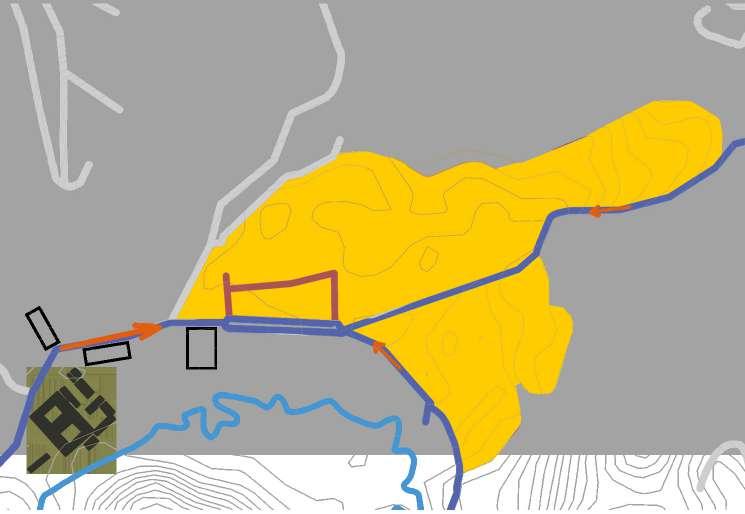

Novas vias
Vias Existentes
Taludes
Murro de Arrimo
Talude nível 645m
Taludes nível 640m
Fonte: Sol-Ar

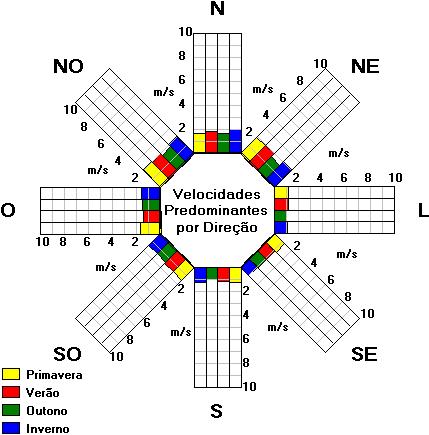

Rosa dos ventos com a velocidade prodominates dos ventos
Fonte: Sol-Ar

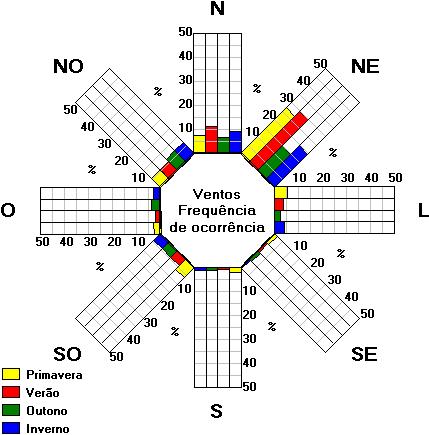

Rosa dos ventos com a frequência de ocorrência dos ventos
Fonte: Autora
Representação do mapa do terreno com os dados do rosa dos ventos inseridos
Ao analisar a rosa dos ventos, podemos observar que as direções nordeste e noroeste recebem as maiores velocidades dos ventos durante todo ano, chegando a velocidades de 2m/s. Os ventos serão um grande aliado ao projeto para garantir conforto térmico dentro dos edifícios, mas deve ser estudado para não interferir no andamento de alguns esportes.
Academia
Consultório médico Cons. de fisioterapia Consu. de psicologia Enfermaria Nutricionista
Depósitos Casa de máquinas Central de gás Lixo Reservatórios DML Sala de segurança Medidores
APOIO
Estacionamento
Vaga de motos Bicicletário Praça Portaria Banheiros Alojamentos
Recepção Copa/ Cozinha Sala de funcionários DIretoria Auditório
Administração
Sala de reuniões Sala de convivência Salas da comissão Financeiro Secretaria T.I.
Pavilhão aquático Sala de lutas Ginásio poliesportivo Pavilhão de ginástica Pista de atletismo
Quadra de tênis Quadras poliesportivas Quadras de peteca Quadras de Vôlei Quadras de areia Pista de Skate/Patins Arena de praia

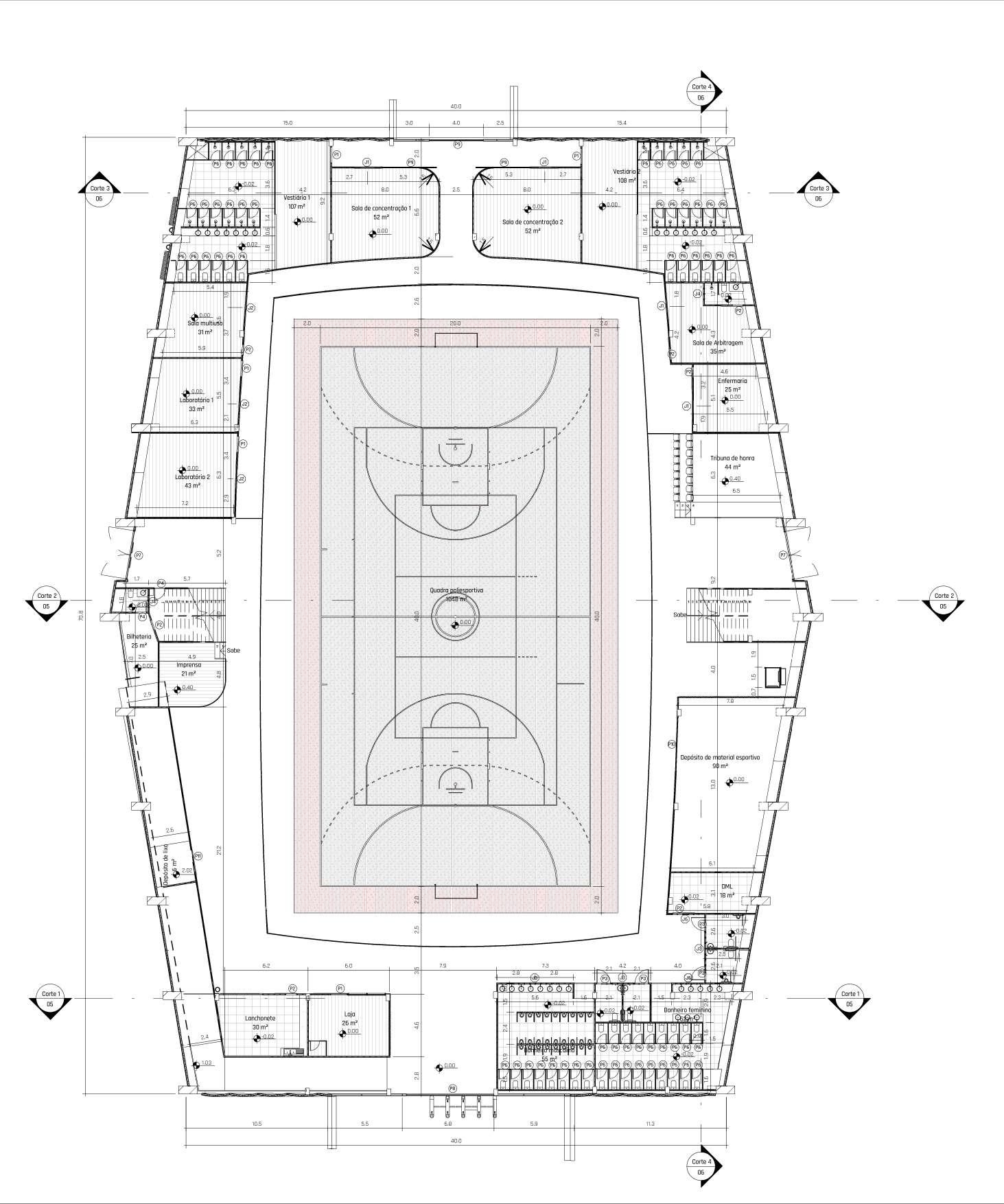

Quadra poliesportivo Arquibancadas Salas de concentração
Sala de reuniões Laboratórios Sala de Arbitragem Imprensa Tribuna de Honra Bilheteria
APOIO
Vestiários Banheiros Bebedouros Entrada com catracas
Depósitos Casa de máquinas Lixo Reservatórios DML Lanchonete Loja
O setor da administração e saúde foi alocado próximo a portaria de entrada principal para facilitar o acesso dos usuários sem que tenham que adentrar ao CTE.
O espaço das Arenas (arena poliesportiva, de areia, aquática e o pavilhão de lutas e ginástica), está próximo a entrada do Centro de Treinamento para facilitar o acesso.
As quadras descobertas foram posicionadas em um ponto estratégico, atrás do platô de do setor de atletismo, já que nele o vento causa interferência direta em alguns esportes.
A pista de skate e patins ficarão mais ao fundo do complexo. Sua prática exige uma movimentação maior e em amplos lugares, logo não atrapalha todo fluxo na parte central, e o ruído causado por a rodinha e o impacto dos saltos ficaria mais distante da praça e do setor administrativo e saúde, já que por ser um espaço aberto não teria como fazer o isolamento acústico.
O setor de atletismo ficou posicionado em um platô superior aos demais setores esportivos devido ao espaço disponível no nível, fazendo com que a movimentação de terra fosse a mínima possível.
O Centro de treinamento possui dois blocos de estacionamentos, um menor mais próximo da entrada e o maior aos fundos do projeto. O menor foi pensando para uso dos funcionários do setor de administração pela proximidade, e nele fica o maior número de vagas acessíveis pela proximidade com o setor de arenas e o bicicletário. O maior estacionamento dispõe de vagas para ônibus, motos e carros.
O setor da Praça está posicionado próximo a maioria dos outros espaços do CTE. Nesse setor terá um núcleo de alimentação para os usuários e também espaços com bancos e mesas para convivência, descanso, etc.

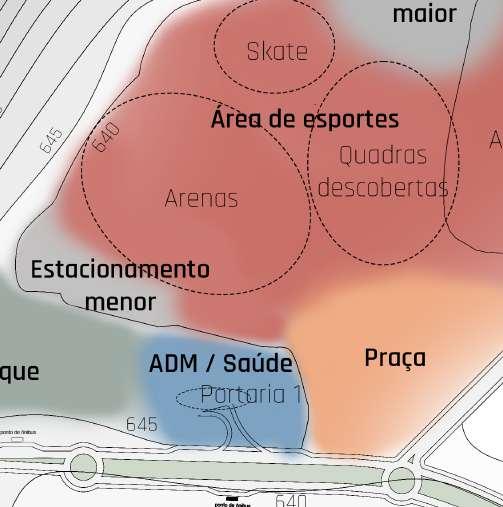

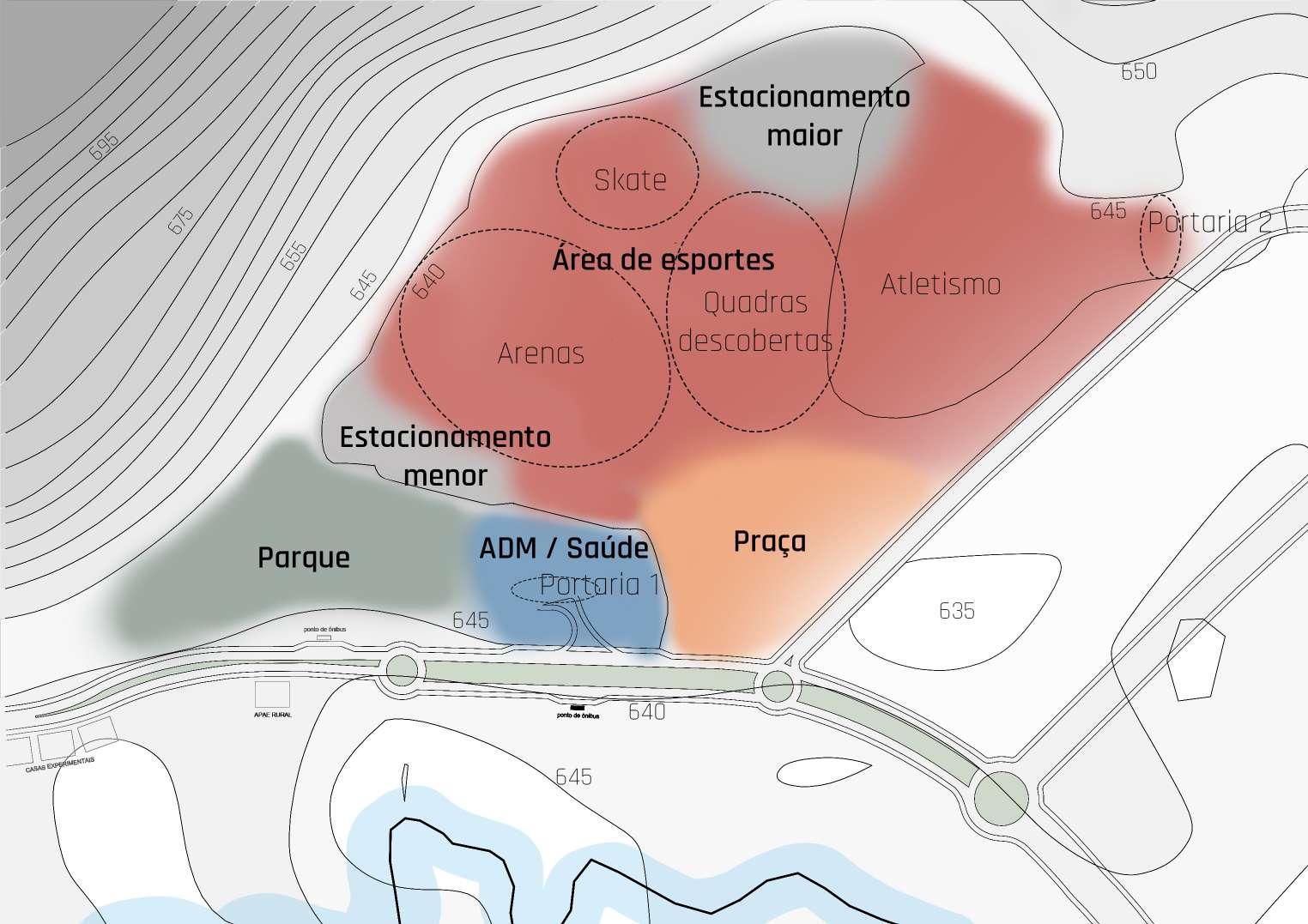

Mapa de setorização do Centro de Treinamento Esportivo
Fonte: Autora
O projeto da Arena faz homenagem a uma grande atleta viçosense, Maria Elisabete Jorge (Bete). A atleta de levantamento de peso começou sua carreira tardiamente, mas alcançou vários títulos importantes para carreira e a tão sonhada participação olímpica em 2000, sendo a primeira mulher a competir pelo Brasil na modalidade. Bete do peso, como é conhecida, trabalhou em várias profissões para conseguir se manter no esporte, no entanto a falta de incentivo e preconceitos sofridos por estar em um esporte cheio de esteriótipos machistas, não a parou. Hoje ela tem um projeto social, em Viçosa, para formação de talentos e trabalha como treinadora e árbitra.
A implantação da arena faz parte um contexto idealizado de um Centro de Treinamento Esportivo que, juntos, oferecem suporte completo para todas
as necessidades do usuário. O Centro de Treinamento Esportivo (CTE) se trata de um projeto administrado pela Universidade Federal de Viçosa e tem como objetivo se tornar polo do esporte universitário proporcionando auxílio para atléticas, oferecer suporte às pesquisas do Departamento de Educação Física, atender à projetos sociais com a comunidade de Viçosa e dispor de uma estrutura que acomode a campeonatos a nível nacional.
Para oferecer uma infraestrutura completa que contribua no desenvolvimento do atleta, o CTE contará com: um prédio de administração, saúde e alojamentos; uma arena poliesportiva; um pavilhão de piscinas; uma arena de esportes de areia; um pavilhão de lutas e ginástica; quadras de vôlei, peteca, tênis, quadras de areia e quadras poliesportivas; pista de atletismo; pista de skate e patins; uma praça com espaço para lanchonetes; estacionamentos. Ele funcionará em três períodos, manhã, tarde e noite, para conseguir suprir todas as demandas, sendo que a prioridade de horários será dos atletas da universidade, logo depois dos projetos sociais e nos horários livres das quadras serão disponibilizadas para lazer dos habitantes da cidade.
A Arena, inserida nesse contexto descrito acima, servirá como palco principal dos eventos esportivos da cidade. A seguir será apresentado todo projeto.
O conceito que irá guiar todas as decisões projetuais do CTE e aplicados também na Arena se deu, em parte, nas experiências e convívio da autora com o esporte e das pessoas próximas que vivenciam ele diariamente.
A sensação de ver seu time do coração jogar ou entrar em quadra para defender sua equipe é indescritível. O esporte consegue unir pessoas que nunca se conheceram para defender uma paixão em comum. Tem choro, riso, decepções, comemorações, e às vezes tudo isso em uma única partida, quando você está ali, vivenciando todas as emoções junto a um grupo de pessoas, você se sente acolhido, se sente em casa. Você sente que pertence a aquele lugar.
Partindo dessas emoções para reger parte do conceito, temos a palavra PERTENCIMENTO. O Centro de Treinamento deve proporcionar essa sensação para todos os usuários, deve-se projetar um ambiente no qual as pessoas gostem e se sintam bem, seja para praticar o esporte, seja para torcer ou para passar uma tarde com família e amigos aos finais de semana.
Outra parte do conceito vem também do esporte, no entanto, da parte física dele. A atividade física vem do conceito de movimentar-se, ser dinâmico, o movimento é fundamental em todas as modalidades, logo a segunda parte do conceito pode se resumir em MOVIMENTO. Para auxiliar essa parte parte do conceito, pretende-se projetar um ambiente alegre, vivo, então foi definida uma paleta de cores que estará por todo o projeto.
Foram analisadas cores para estar em destaque em cada edifício, todas elas escolhidas pelo ponto de vista da psicologia das cores aplicadas em cada uso dos edifícios.
Cores
Vermelho (setor de arenas) - Incentiva a ação, aumenta a intensidade, acelera o metabolismo, assim como a taxa de respiração e a pressão arterial
Amarelo (pavilhão de lutas e ginástica) - Aumenta um pouco a pressão sanguínea, estimula o lado racional do cérebro, ajuda na tomada de decisão, trazendo clareza de ideias.
Azul claro (saúde e administração) - Retarda o metabolismo, diminui a pressão arterial e tem efeito calmante.
Roxo (skate e patins) - Transmite equilíbrio, pois é combinação de energia(vermelho) e tranquilidade(azul). Estimula área do cérebro do pensamento abstrato, ativando a criatividade e a imaginação.
Laranja (praças) - É muito estimulante, pois é combinação de energia(vermelho) e alegria(amarelo). Ajuda a olhar o lado positivo das coisas e estimula a comunicação.
- Vistas frontais das curvas para estudo da forma
Forma inicial
1. Inicialmente foi feito uma forma genérica, o paralelepípedo, para saber qual área seria ocupada no terreno de acordo com o pré-dimensionamento feito anteriormente.

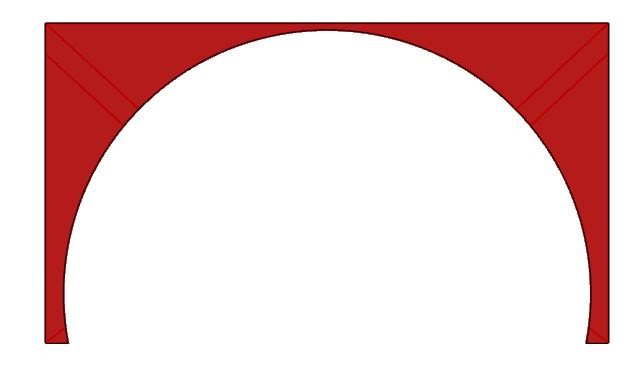

2. Em seguida foi subtraída um semicírculo da forma inicial. O objetivo era trabalhar com curvas nessa forma para proporcionar mais fluidez e movimento trazendo uma sensação de acolhimento.
Parte excluída
Parte excluída
Parte acrescentada
70 20
3. Após análises da carta solar foi feita alteração na forma, como as bases da forma fazendo um ângulo de 70 graus. A parte de cima com diferentes alturas para ser inseridos alguns elementos, como as placas solares e as aberturas que garantem luz e ventilação para Arena.

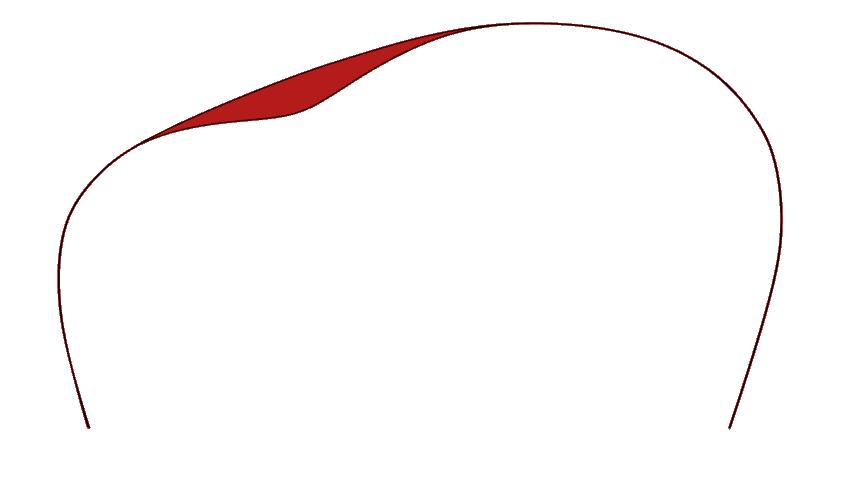

4. Para chegar à forma final, a curva obteve poucas alterações. Foi feita uma curva um pouco mais baixa que a anterior para favorecer que o local receba menos radiação solar no período de sol mais baixo.

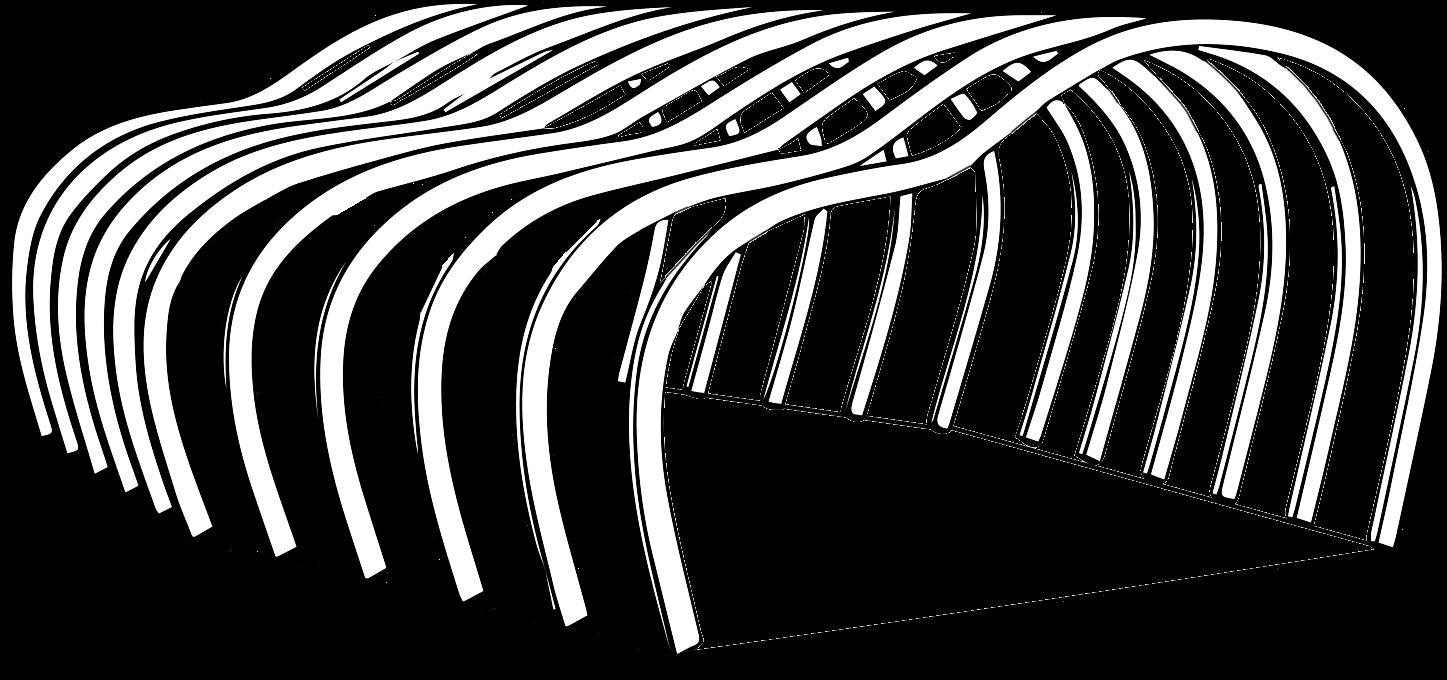

A forma final foi pensda para a estrutura ter um destaque maior, sendo visível do interior e exterior da Arena.
Perspectiva da forma final com as estruturas
Para distribuição da estrutura foi feita uma escala diferente para cada um dos pórticos, pois essa diferença de tamanhos vai contribuir para a construção receber menos radiação em um dos lados, dependendo da posição solar
Parte excluída

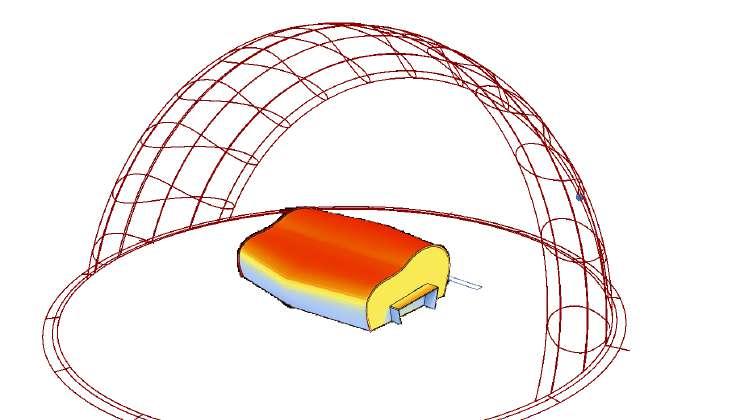

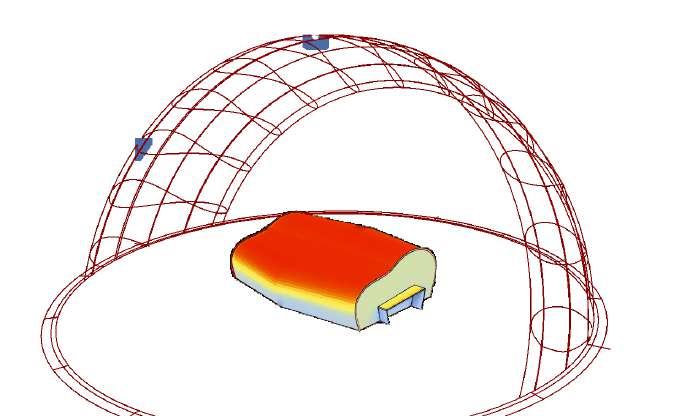

Nessa etapa foram estudadas e analisadas diferentes formas e alturas para as curvas do topo da edificação. A forma dos esquemas abaixo foi a que obteve os melhores resultados, combinando estética e desempenho. A análise serviu também para estudar e avaliar os melhores locais para colocar alguns
- Solstício de inverno
- Solstício de verão
Dia 21/06 ás 8h

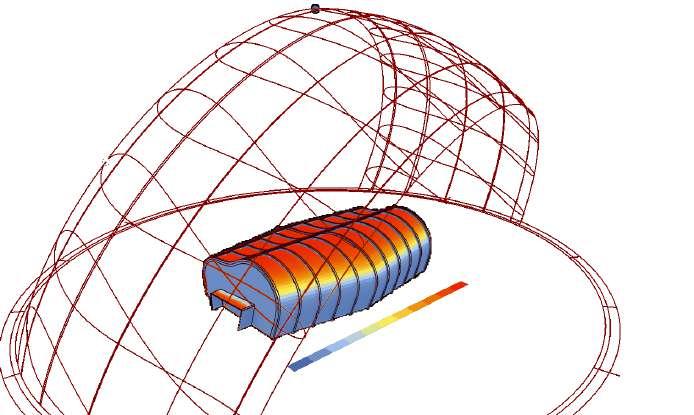

elementos da cobertura, como a manta fotovoltaica (necessita de sol igualmente distribuído por toda sua extensão), as aberturas para iluminação e ventilação natural e o local para as placas solares. Assim como avaliar se as estratégias formais aplicadas obtiveram sucesso.
Foram usadas para todas as análises os solstícios de verão e inverno, momento em que o sol se encontra mais alto e mais baixo, respectivamente, na abóbada celeste e três horários do dia, às 8h, 12h e 16h.
Dia 21/06 ás 12h
Dia 21/06 ás 16h
Dia 21/12 ás 8h
Dia 21/12 ás 12h
Dia 21/12 ás 16h

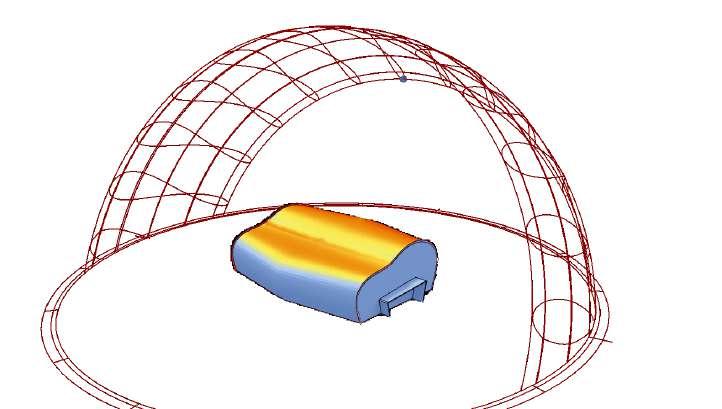

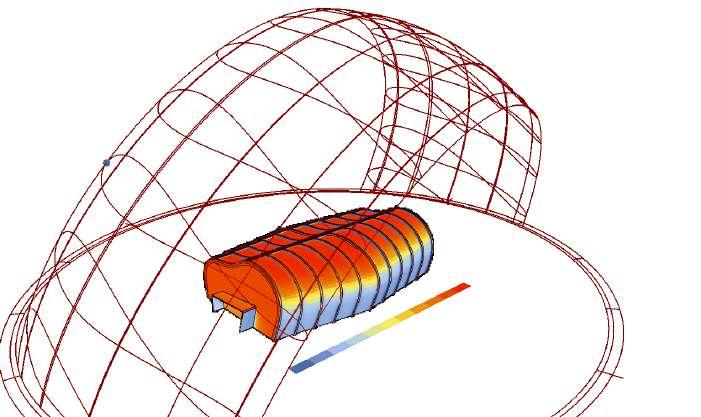

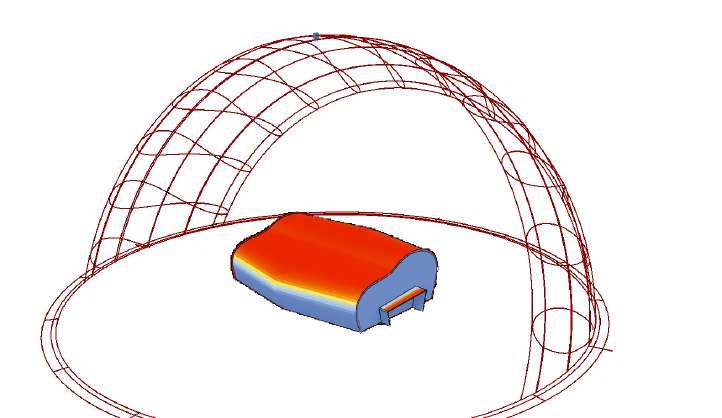

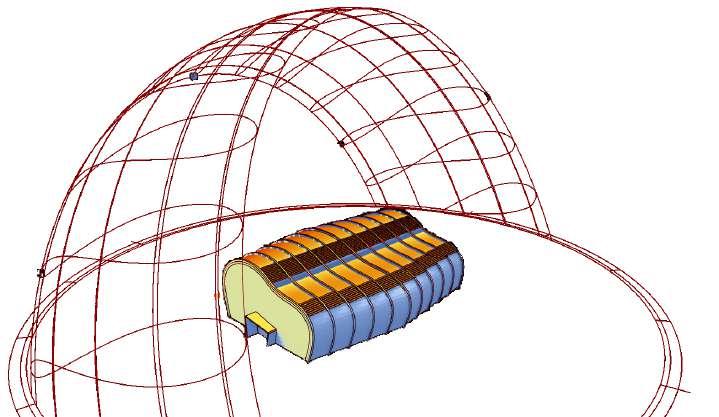

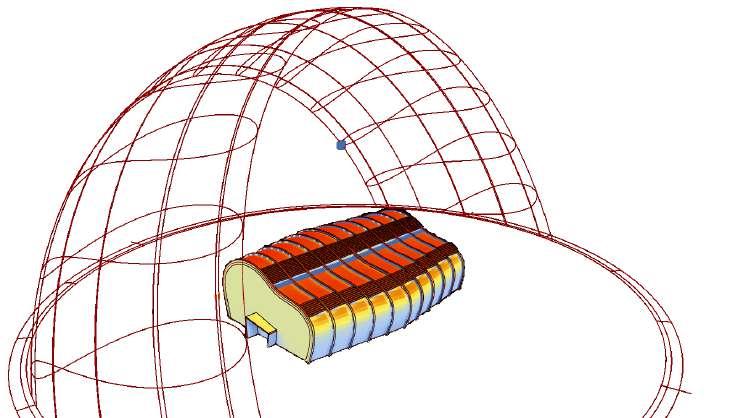

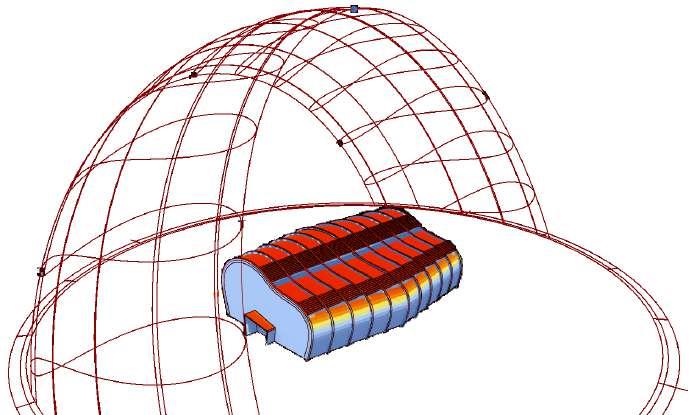

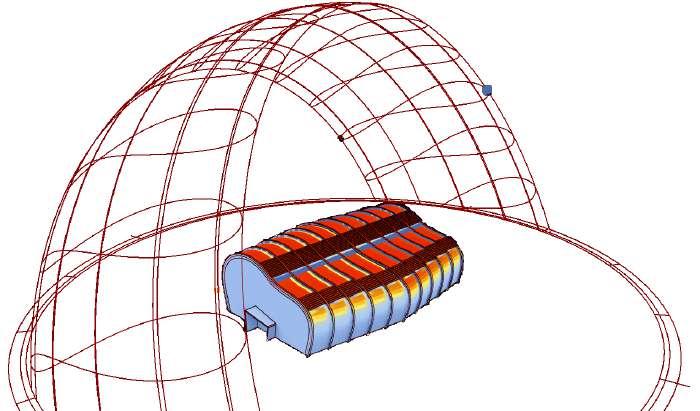

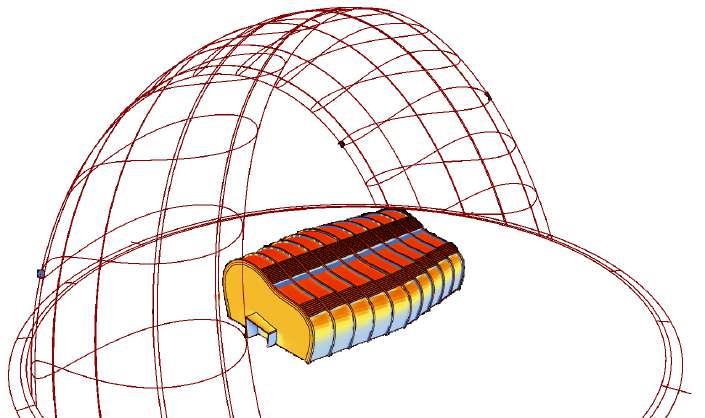

As análises a seguir foram feitas da arena com todos os seus elementos, as estruturas de madeira, os pórticos que demarcam as entradas e os brises. Foram analisadas o comportamento da radiação em todas as fachadas da edificação após o posicionamento desses componentes. Os brises foram voltados para a fachada sul, na qual tem menos incidência da radiação solar, eles vão ser fixados na estrutura da Arena.

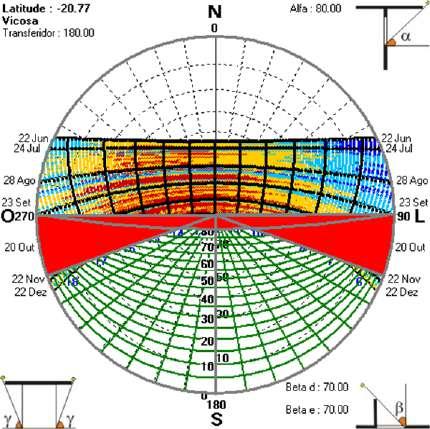

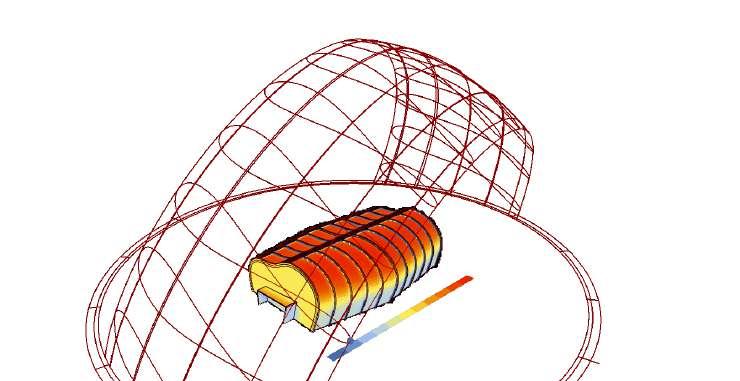

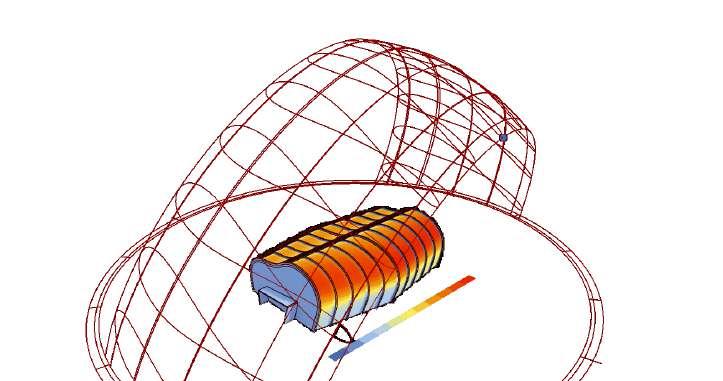

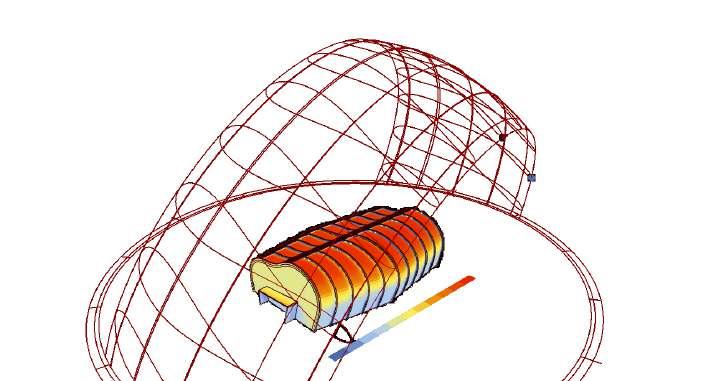

Carta solar com máscara de sombreamento Fonte: Sol-Ar
80

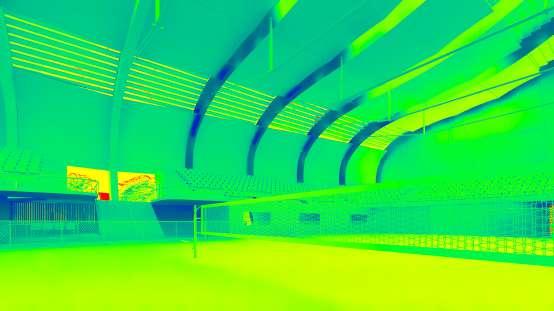

Radiação direta
6.4 m 0.9 m
Radiação indireta
Dia 21/06 ás 8h
Dia 21/06 ás 12h
Dia 21/06 ás 16h
Esquema mostrando a fachada norte e leste Esquema mostrando a fachada norte e leste Esquema mostrando a fachada norte e leste
Esquema mostrando a fachada sul e oeste
Esquema mostrando a fachada sul e oeste
Esquema mostrando a fachada sul e oeste
Dia 21/12 ás 8h
Dia 21/12 ás 12h
Dia 21/12 ás 16h
Esquema mostrando a fachada norte e leste Esquema mostrando a fachada norte e leste Esquema mostrando a fachada norte e leste
Esquema mostrando a fachada sul e oeste Esquema mostrando a fachada sul e oeste Esquema mostrando a fachada sul e oeste
Observando as imagens pode-se perceber que os lugares dos brises e nas extremidades laterais da construção, que foi angulado a 70 graus, ficam com menor porção de radiação, em todas as situações analisadas.

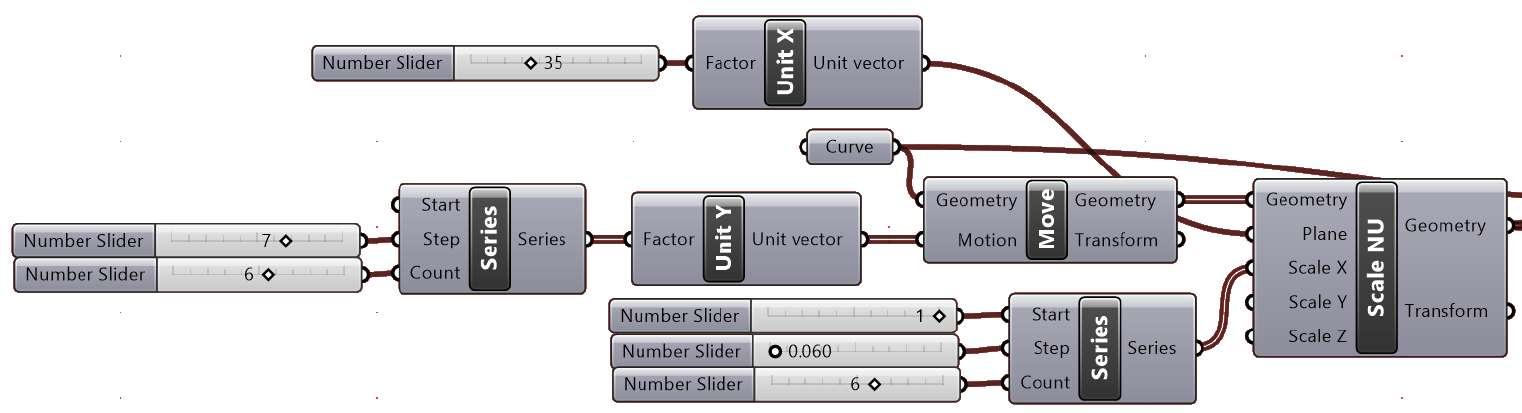

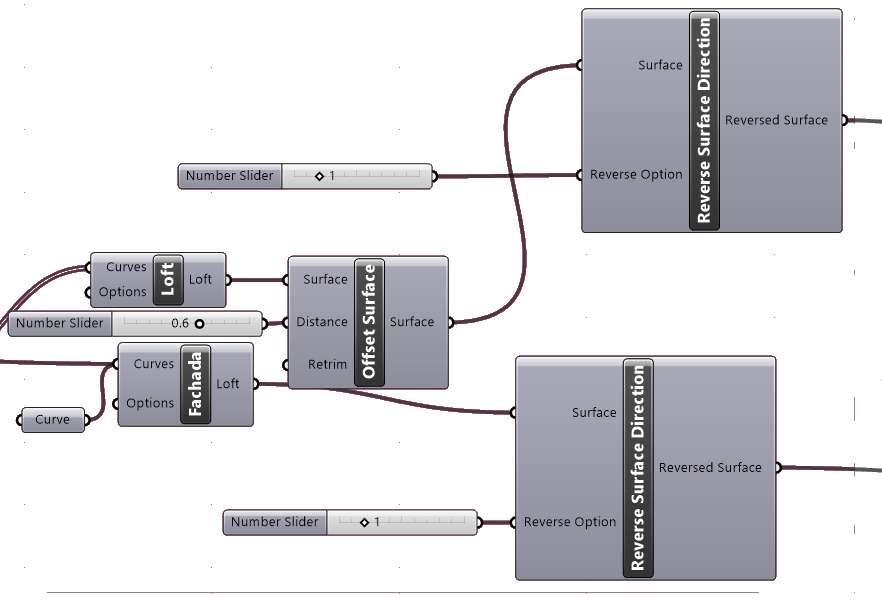

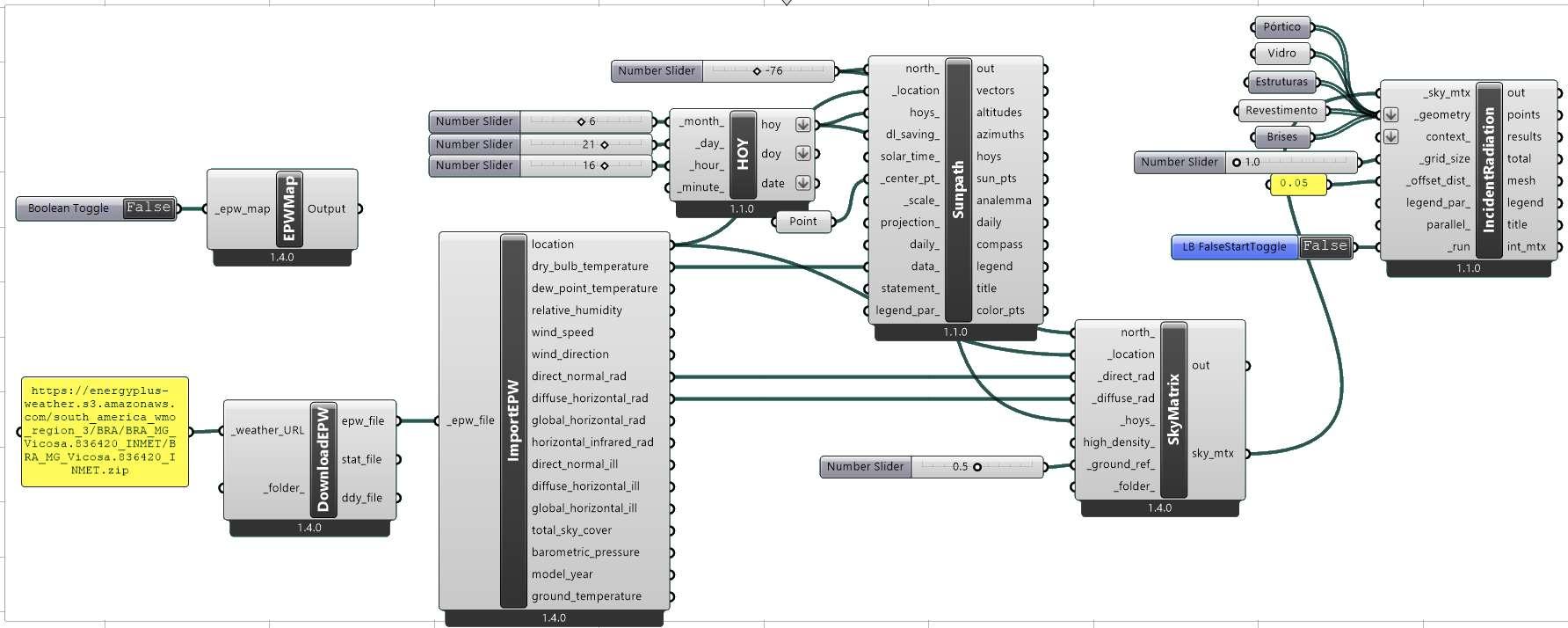

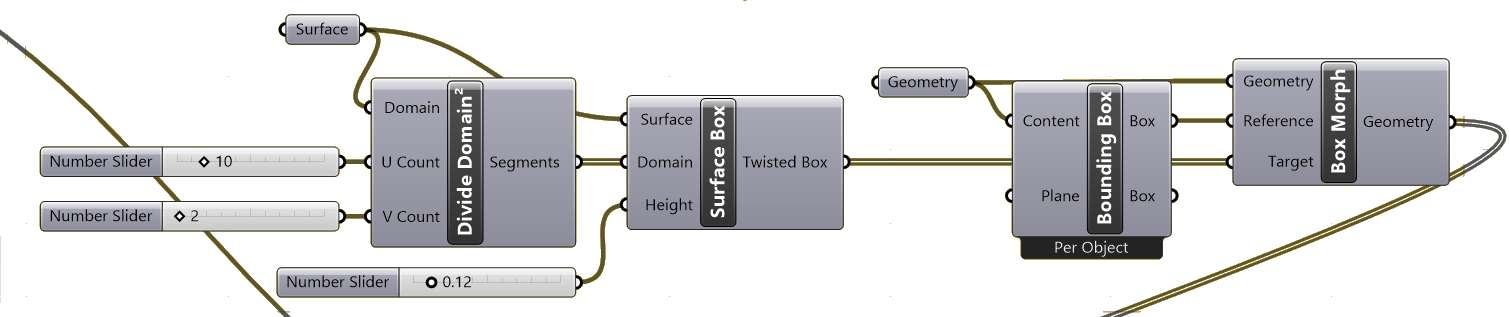

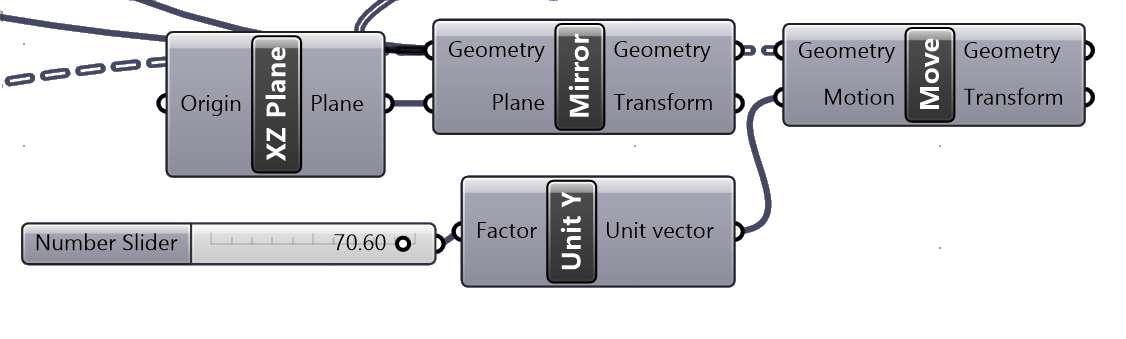

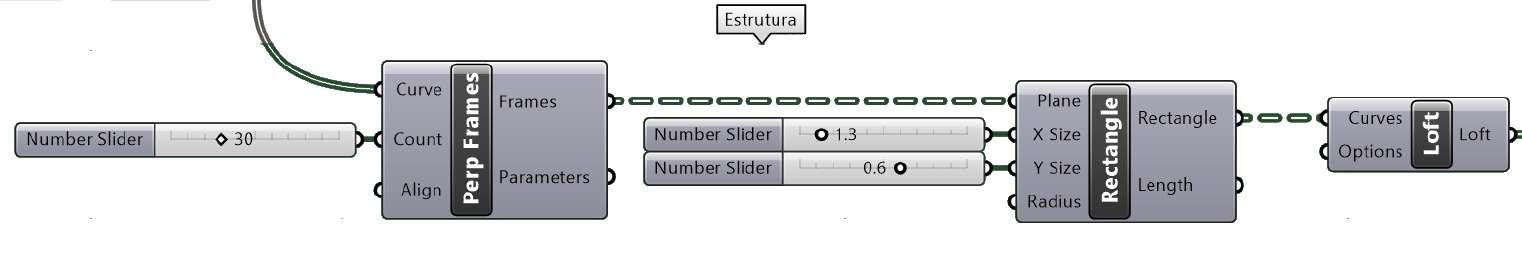

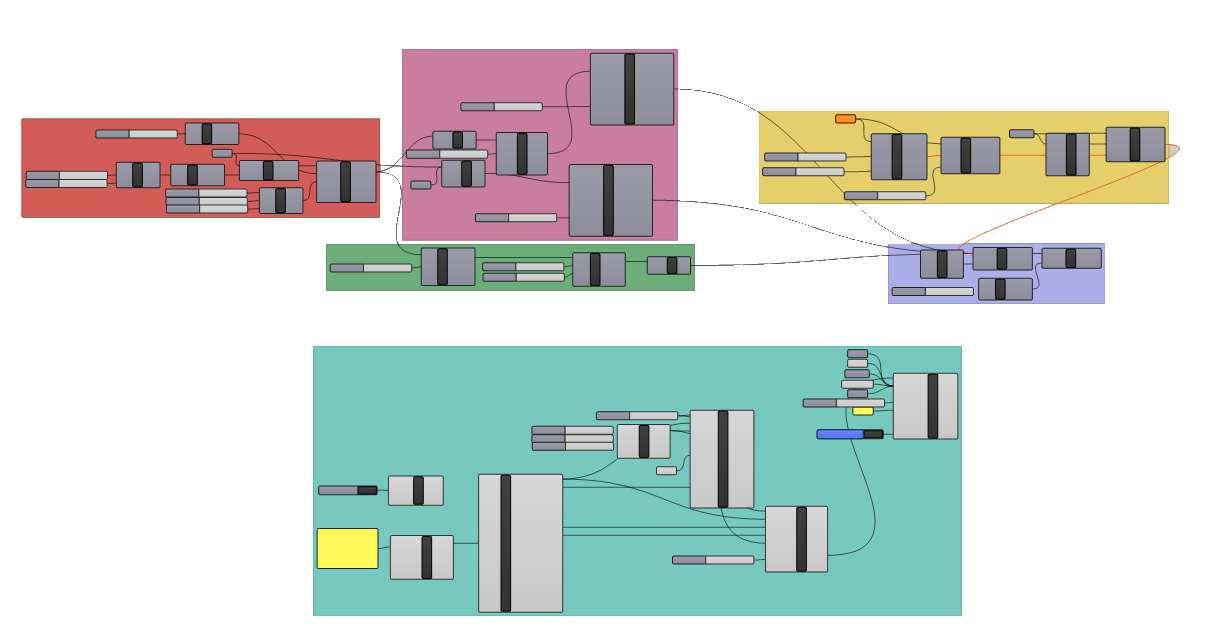

Para desenvolver a forma da edificação foi usado o programa Rhinoceros e a extensão Grasshopper, a maioria dos elementos são parametrizados, desde a estrutura até o revestimento, o que possibilitou rápidas mudanças para testes de alturas e distâncias entre os elementos e a análise solar apresentada anteriormente. Devido a inoperabilidade desses programas, possibilitou a construção de elementos em ambos, como os brises e os pórticos que foram modelados no Rhino e pode ser levado para o código do Grasshopper para a leitura e análises.
O código a seguir foi dividido em algumas partes, que vão ser mostradas posteriormente com detalhes para o melhor entendimento.
Primeiramente foi vinculada uma curva feita no Rhino depois esse código multiplicou a curva para o número desejado escalonando-as de tamanhos diferentes, aumentando na mesma proporção de uma para a seguinte.
Com as curvas geradas pode ser gerada a superfície do edifício. O programa gera essa superfície na extremidade da curva, como eu queria que a estrutura ficasse visível dos dois lados precisou de um offset para ser movida para o centro, as curvas vieram invertidas, logo foi preciso um parâmetro de reversão de superfícies.
A divisão da superfície pode ser feita de quantas partes preferir e escolher qual geometria vai ficar entre essas partes criadas e com a espessura desejada
Para as estruturas foram criados planos através de todas as curvas para inserir a geometria desejada e por fim conectar todas
Todas essas etapas geraram as geometrias para uma metade da estrutura, por ser uma construção simétrica, no final foi preciso só usar o comando de espelhar para obter a edificação completa.

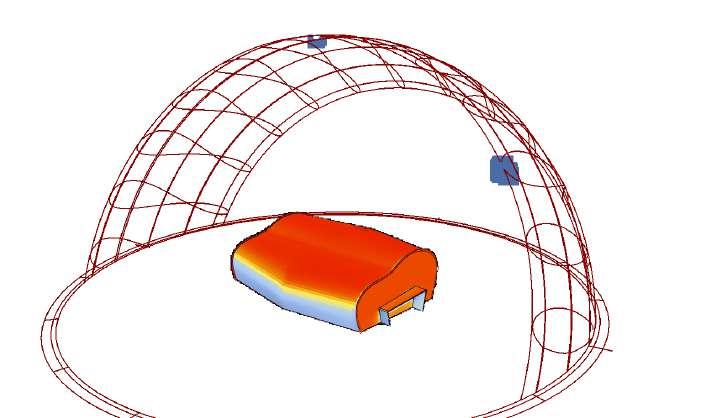

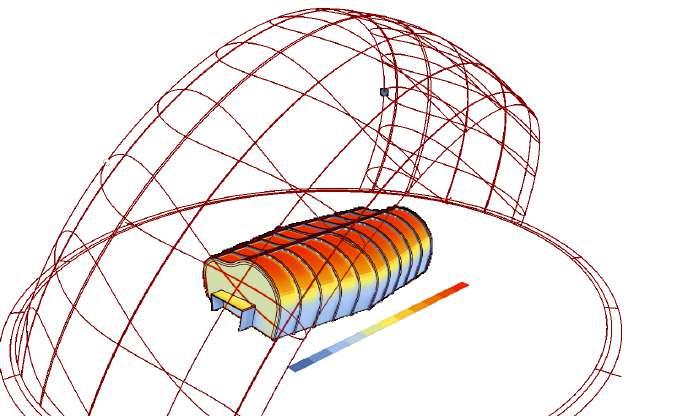

Para realizar a análise solar foi preciso primeiramente pegar arquivos da cidade onde vai ocorrer a intervenção, Viçosa. Adicionar alguns parâmetros específicos do projeto como a posição do norte e outros que podem ser modificados dependendo da necessidade, como a data de análise (Mês, dia e hora). A forma gerada pelo Grasshopper nas etapas anteriores foi levada ao Rhino para fazer alguns ajustes e achei mais fácil vincular a forma do Rhino diretamente no parâmetro de análise, mas essas geometrias poderiam ser conectadas diretamente do código.
DET 3
Brises de madeira EFTE transparente
Aberturas para ventilação e iluminação
Coberturas de madeira
Pórticos de madeira demarcando as entradas Suporte de aço para o revestimento
DET 3 - Aberturas entre brises
Etileno-TetraFluoroEthylene (EFTE) - Polímero termoplástico
Estrutura de madeira laminada colada (MLC)
Suporte de aço Estrutura de MCL
Chumbador Parafusos antiperfurante Chapa de apoio Pescoço de concreto Sapata de concreto
DET 1 - Fundação
DET 1
DET 2
Parafuso de aço
Madeira Laminada colada Estrutura de aço Caixa de aço Tirantes de aço
DET 2 - viga vagão

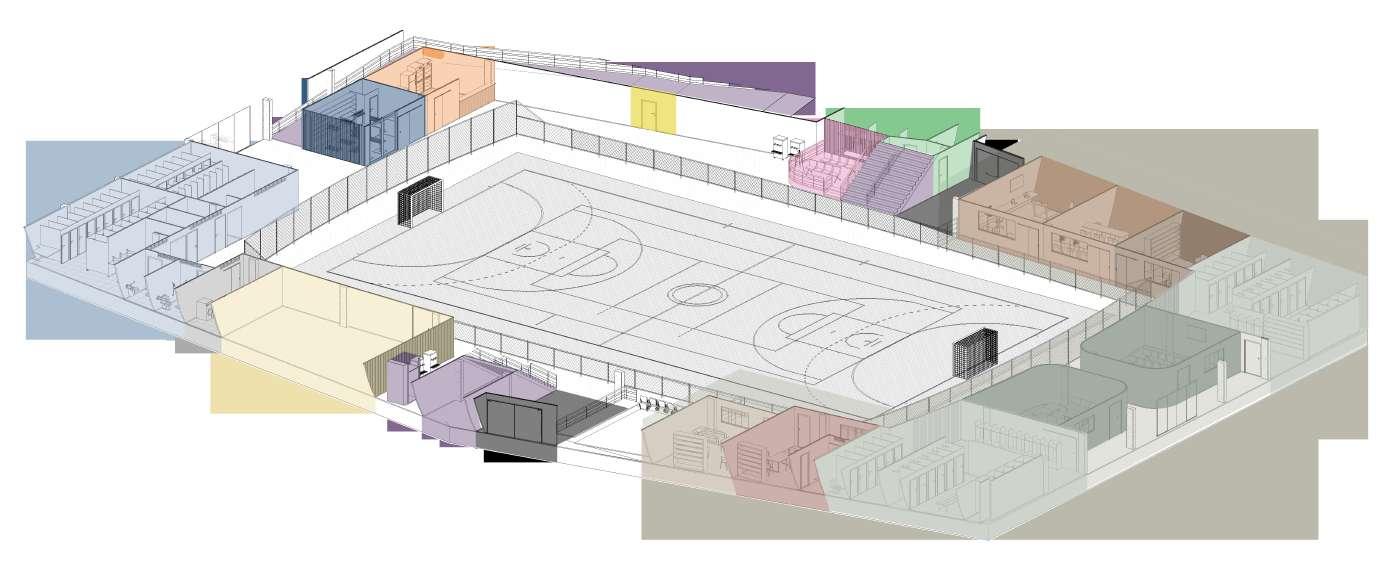

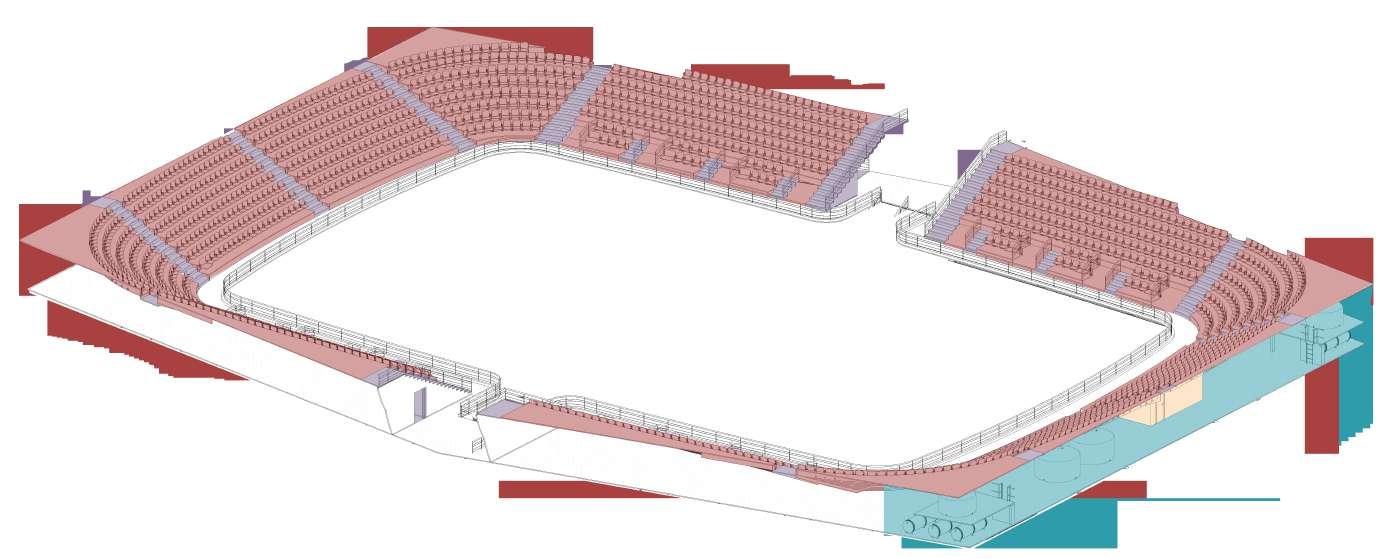

A setorização da Arena foi pensada de forma a dividir os espaços entre os diferentes usuários e funções. Na parte da frente estão os ambientes para uso do público como os banheiros, a lanchonete e a loja. Centralizados estão localizadas a área para imprensa e a tribuna de honra e as circulações verticais que dão acesso ao pavimento de arquibancadas. Aos fundos estão os ambientes de uso frequente por funcionários e atletas, com acesso pela entrada secundária. Entrada principal para o público
Espaço onde foi distribuído todos os serviços de uso do público
Rampa de acesso ao segundo pavimento
Depósitos para equipamentos da Arena que não serão usados com frequência ou apenas para reserva, como acentos, poderão ser colocados por baixo das arquibancadas
Os reservatórios foram colocados na parte de trás da arena por baixo da arquibancada e em um ponto estratégico sob os vestiários
O depósito para os materiais esportivos fica próximo a quadra e de fácil acesso, pois serão armazenados materiais de uso mais frequente e alguns deles pesados, como o equipamento de vôlei
Saída de emergência
Banheiros Loja Lanchonete Legenda
Depósito material esportivo Circulação vertical DML
Saídas de emergência Enfermaria Sala de arbitragem
Laboratórios Sala multiuso Depósito de lixa
Área de imprensa Bilheteria Vestiário
Espaço restrito aos atletas e funcionários Entrada secundária para atletas e funcionários
Sala de concentração Arquibancada Reservatório superior
Casa de máquinas

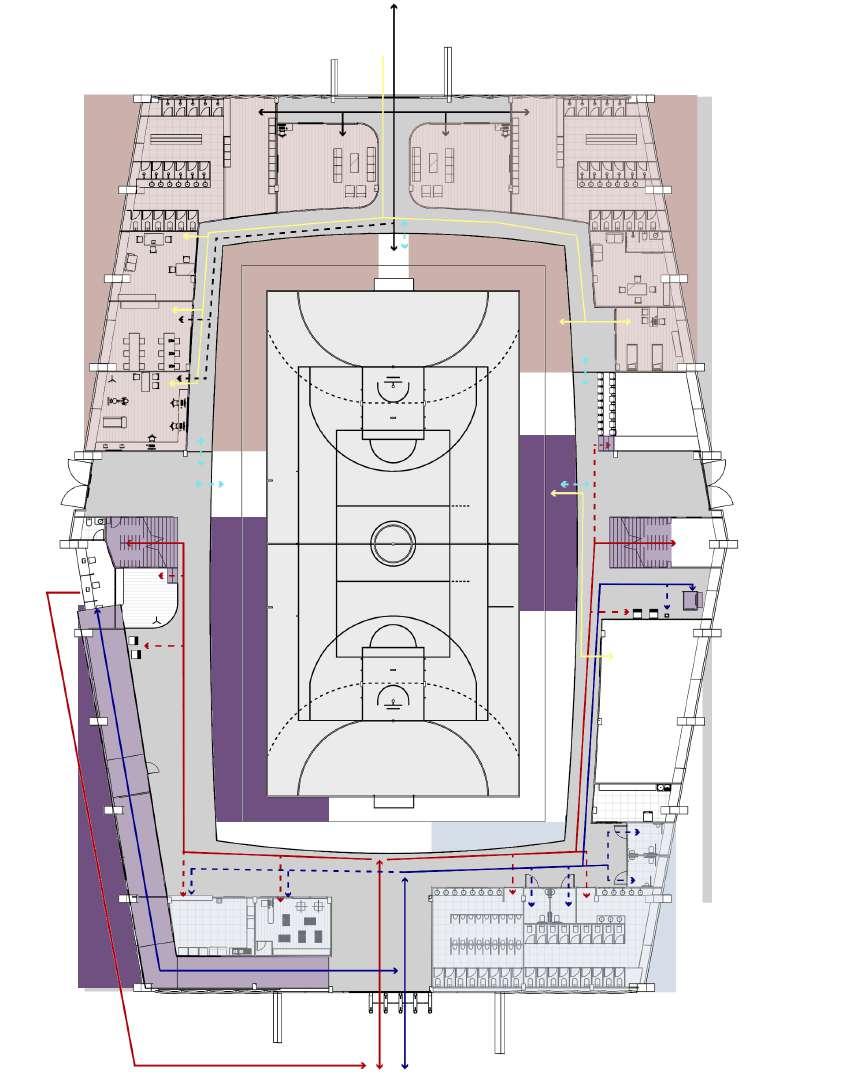

A Arena conta com diversos fluxos devido a variedade de público e usos. No diagrama está presente todos os fluxos para diversos usos; No dia a dia de treinos, o caminhos para atletas que vão fazer uso das quadras e laboratórios e funcionários que trabalham na arena e laboratórios; Em dia de eventos, caminhos que o público
Entrada p/ atletas e funcionários
Saída de emergência Saída de emergência
percorreria nos dois pavimentos, o primeiro com serviços e o segundo para espectar o que estiver acontecendo na quadra; Para serviços de manutenção ou armazenamento por debaixo das arquibancadas.
Primeiro pavimento
Setor público
Entrada principal
Portão para entrada além das catracas
Setor de atletas e funcionários Circulação Vertical Circulação Fluxo do público
Fluxo de funcionários Fluxo de atletas

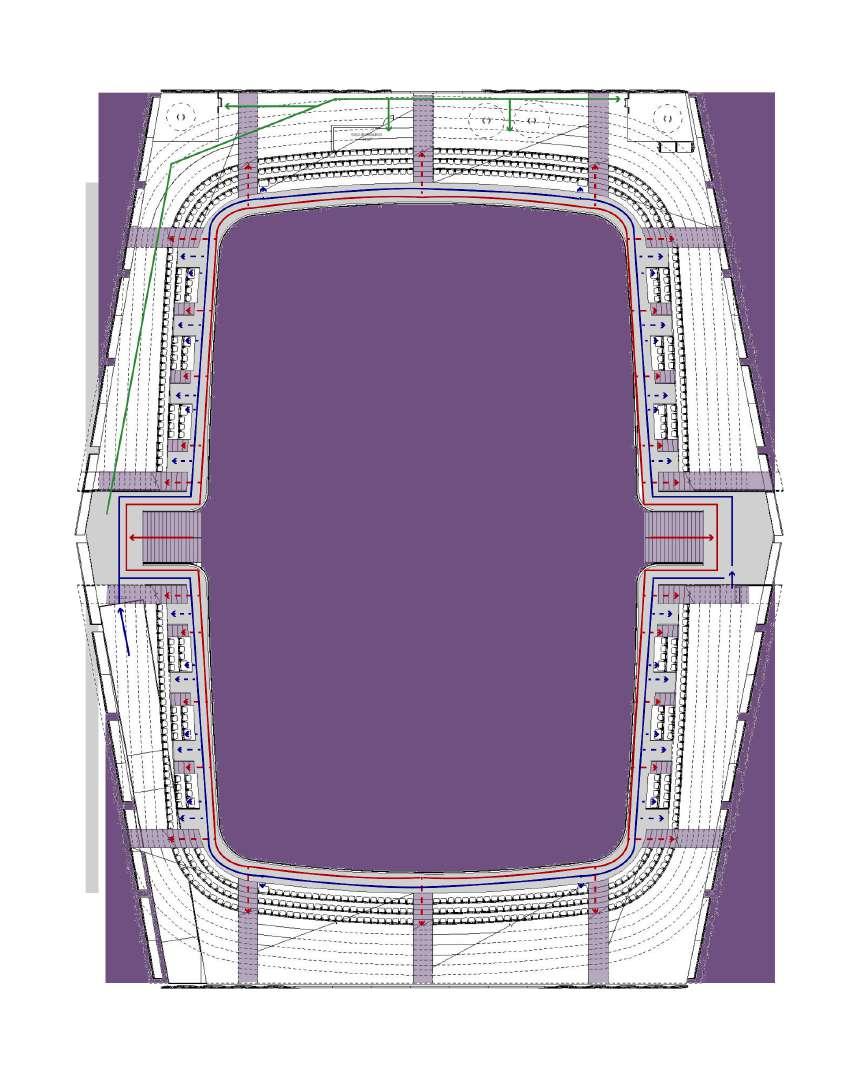

Segundo pavimento
Fluxo de Público PcD Fluxo reservatórios
Acessos Fluxo principal Fluxo secundário
Linhas
Quadra de Tênis
Linhas 5 cm de largura
Quadra de Futsal
Linhas 8 cm de largura
Quadra de Basquete
Linhas 5 cm de largura
Quadra de handebol Linhas 5 cm de largura
Quadra de Voleibol
Linhas 5 cm de largura
Quadra de Areia
Linhas 5 cm de largura Quadra de peteca Linhas 5 cm de largura

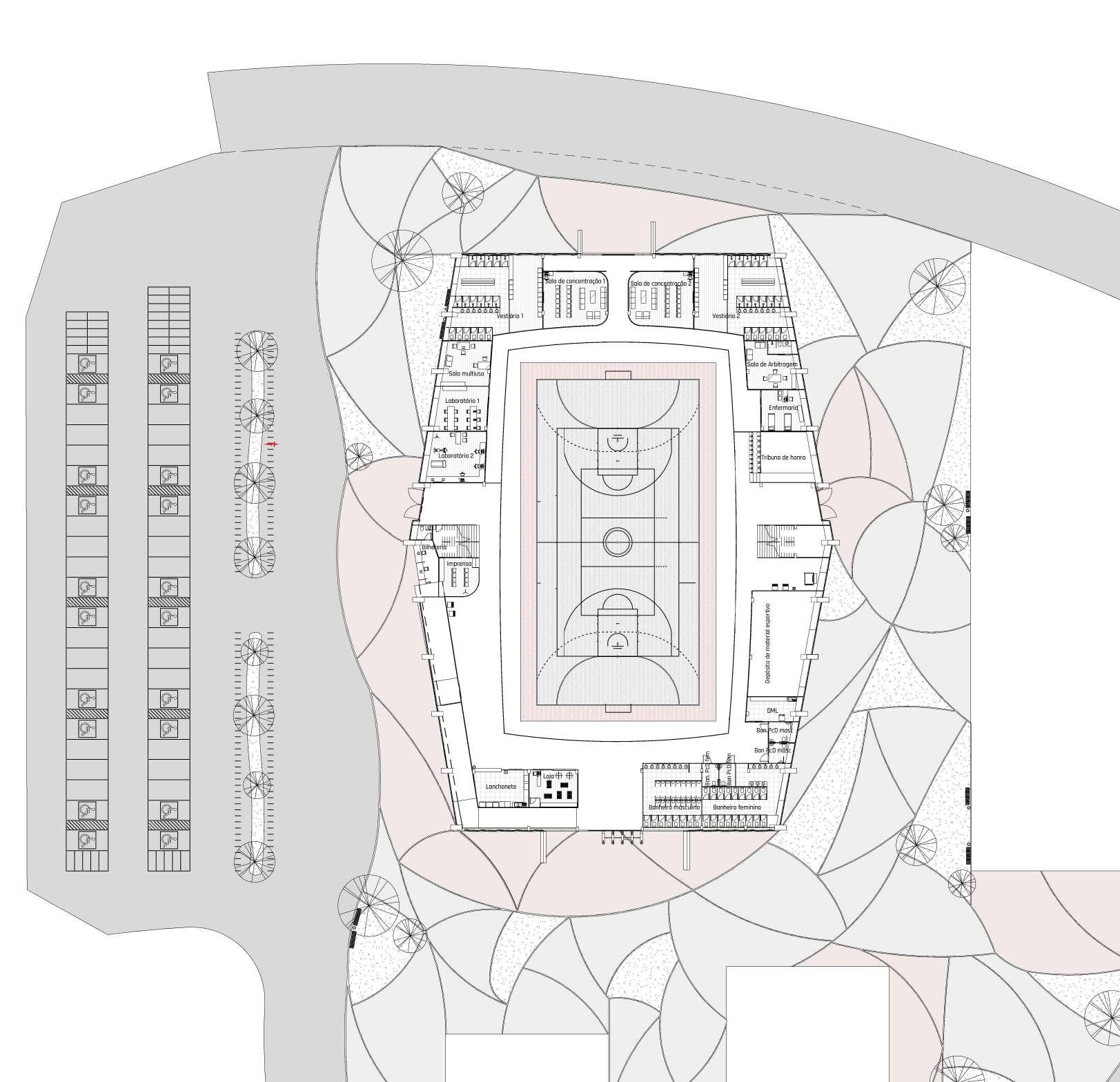

Escala 1:500
Placas solares para o auxílio do abastecimento dos vestiários, com capacidade para 0,122 m³ cada, no tamanho de 2,4x1,2 m
Estacionamento para carros e motos, com 44 vagas de carro, sendo 20 delas acessíveis e 36 vagas para motos
Biclicletário com capacidade para 320 bicicletas Manta fotovoltaica instalada por toda região da cobertura que mais recebe radiação solar em qualquer época do ano
Parte do espaço para sugerido para Setor de administração e saúde
Em destaque a região de recorte onde aconteceu a implantação da Arena
Parte do espaço para sugerido para Arena de areia Parte do espaço para sugerido para Pavilhão de lutas e ginástica
Parte do espaço para sugerido para pavilhão aquático

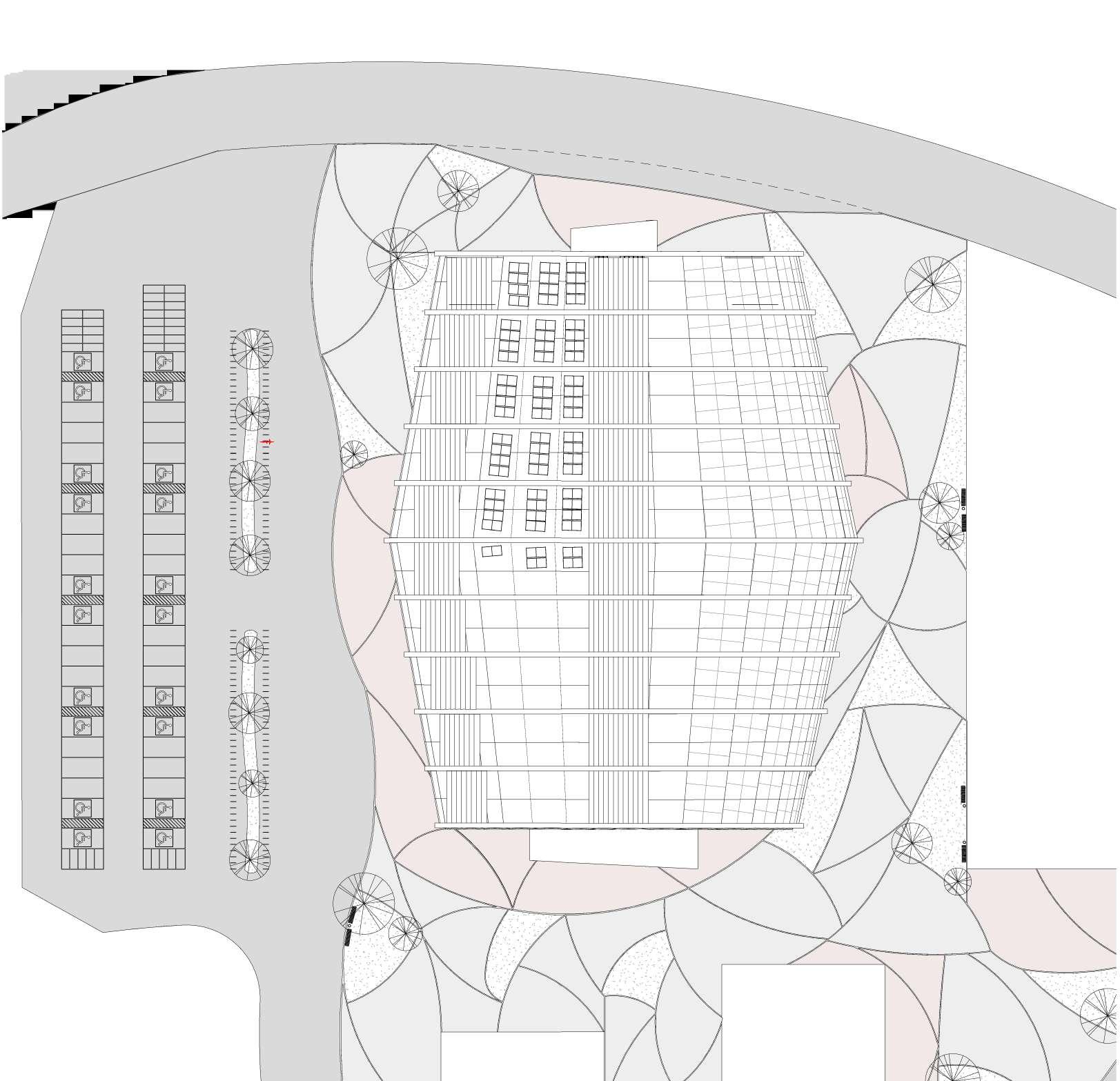

Escala 1:500
Bloquete cinza escuro para a rua e o estacionamento Materiais do piso
Bloquete vermelho que demarca a entradas dos edifícios
Bloquete cinza claro para as áreas de ciculação
Gramado de alta resistência ao pisoteio
Alça para o ônibus deixar os atletas na entrada antes de se dirigir para o estacionamento. Capacidade para dois ônibus por vez
Escala 1:300
Banheiros públicos:
Número de bacias sanitárias por norma é no mínimo 1 a cada 50 pessoas.
2000/50 = 40 , dividindo por feminino e masculino: 20 para cada. Sendo que 5% será destinado a banheiros acessíveis.
- Número de bacias sanitárias no banheiro masculino: 35 ( mictórios + vasos sanitários)
- Número de bacias sanitárias no banheiro feminino: 18 lugares
- Número de banheiro acessível: 2 femininos e 2 masculinos
Tabela de ambiente
Nome Área Nível
Banheiro feminino 62 m² Térreo
Banheiro masculino 55 m² Térreo
Banheiro PcD fem 6 m² Térreo
Banheiro PcD fem 6 m² Térreo
Banheiro PcD masc 7 m² Térreo
Banheiro PcD masc 6 m² Térreo
Bilheteria 25 m² Térreo
Casa de máquinas 21 m² Arquibancada Depósito de lixo 6 m² Térreo
Depósito de material esportivo90 m² Térreo DML 18 m² Térreo
Enfermaria 25 m² Térreo
Imprensa 21 m² Térreo
Laboratório 1 33 m² Térreo
Laboratório 2 43 m² Térreo
Lanchonete 30 m² Térreo
Loja 26 m² Térreo
Quadra poliesportiva 1048 m²Térreo
Sala de Arbitragem 35 m² Térreo
Sala de concentração 152 m² Térreo
Sala de concentração 252 m² Térreo
Sala multiuso 31 m² Térreo
Tribuna de honra 44 m² Térreo
Vestiário 1 107 m² Térreo
Vestiário 2 108 m² Térreo
Total geral 1954 m²
Áreas molhadas: Porcelanato antiderrapante
Ambientes secos: Durafloor
Circulação: Piso de concreto
Madeira Compensado Amortecedor Contrapiso
Quadra: piso de madeira flutuante, indicado para pisos esportivos. Possui sistema flutuante de absorção de impactos.
Escala 1:300
- Número total de assentos: 2000 lugares
Quantidade mínima de lugares destinados a cadeirantes por norma:
Acima de 1000 - 20 lugares + 1% do que exceder = 30 lugares
- Total de vagas para cadeirantes: 32 lugares
Quantidade mínima de lugares destinados a pessoas com deficiência ou mobilidade reduzida por norma:
Acima de 1000 - 20 lugares + 1% do que exceder = 30 lugares, sendo que 50% desse número o acento deve ter características dimensionais e estruturais para pessoas obesas.
- Total de assentos maiores : 16 lugares
Tabela de portas
IdentificaçãoQuatidade Descrição AlturaLarguraNível
P1 6Porta de correr - Madeira 2.101.20
P2 7Porta de correr - Madeira 2.100.80Térreo
P3 4Porta de abrir - Madeira 2.101.00Térreo
P4 3Porta de correr - Madeira 2.100.80
P6 61Porta de abrir - Madeira 1.800.70Térreo
P7 2Hinged metal door with electro-zinc coated steel frame (1,5 mm thickness), cold-formed and construction by welding.
2.163.60Térreo
P8 1Porta de correr 4 folhas - Madeira3.006.50Térreo
P9 3Porta de correr 4 folhas - Madeira2.304.00Térreo
P10 1Porta de correr 4 folhas - Madeira2.304.00Térreo
P11 1Porta de correr - Madeira 2.100.90Térreo
Tabela de esquadrias
IdentificaçãoQuantidade Material AlturaLargura Altura do peitorilNível
J14Estrutura de madeira e vidro multilaminado 1.002.001.10Térreo
J23Estrutura de madeira e vidro multilaminado 1.202.801.00Térreo
J33 Basculante de aço 0.403.202.30Térreo
J42 Basculante de aço 0.400.80 Térreo
J62 Basculante de aço 0.402.002.30Térreo
Escala 1:300
Externo Interno
Camada de ETFE Camada de EFTE

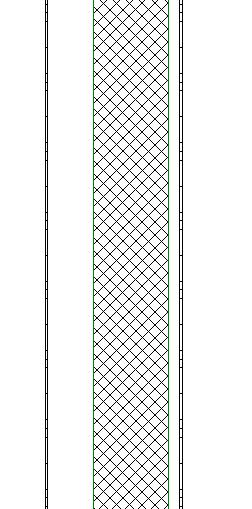

Ar Steel frame para suporte do EFTE com Lã de vidro Ar
Det 5 Det 5 - Revestimento de ETFE

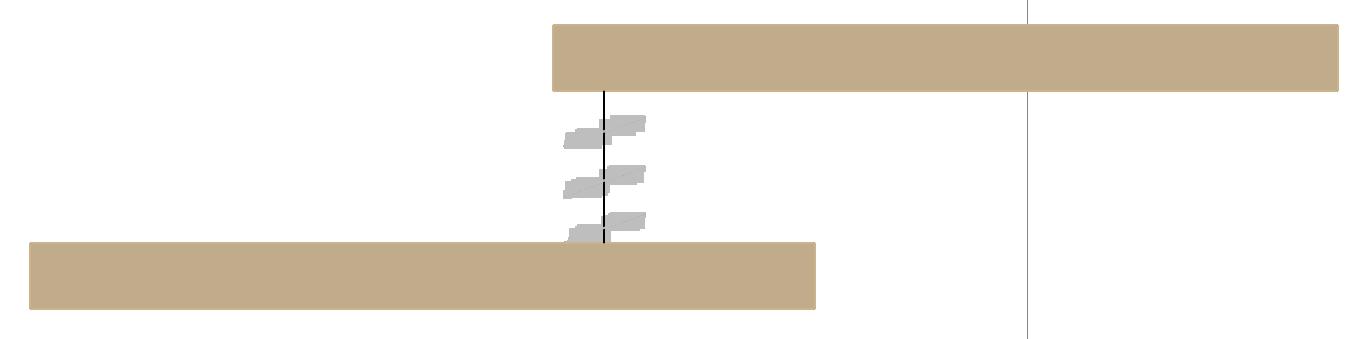

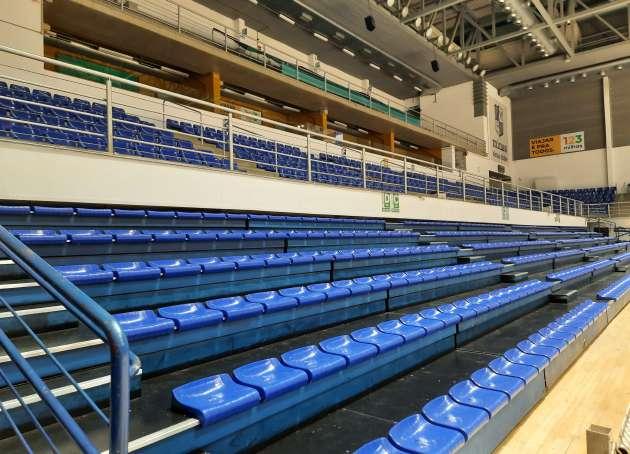

Det 6 - Assento das arquibancadas
Fonte: https://vertline.com.br/produto/plataforma-elevatoria-acessibilidade
Det 7 - Plataforma acessível
Dados fornecidos pelo fabricante: Percurso máximo: 4 metros A = 140 cm B= 150 cm C = 93 cm L = 90 cm P = 140 cm

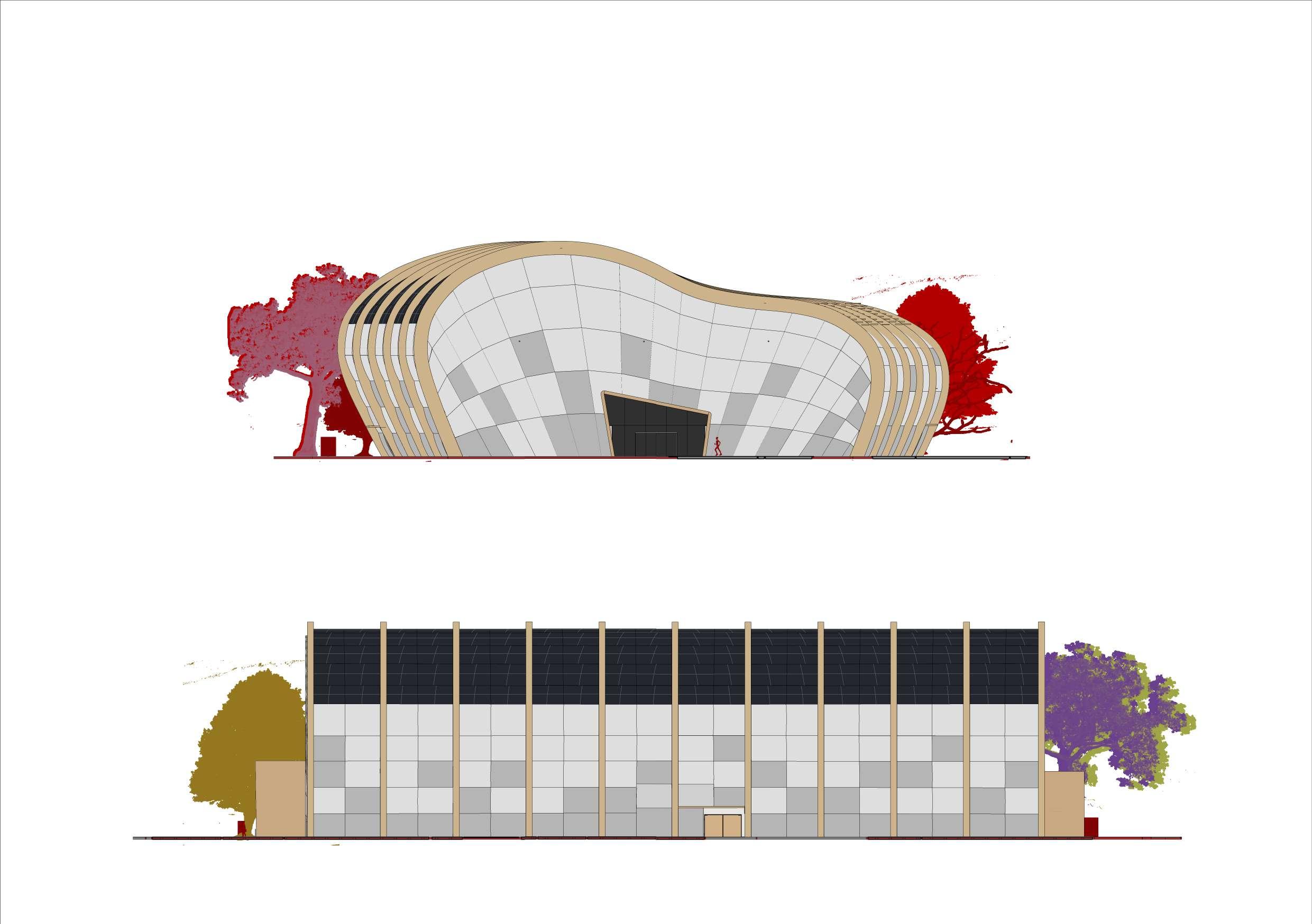

Corte 1 Corte 2
Etileno tetrafluoretileno (ETFE) é um polímero a base de flúor, conhecido como “o vidro flexível” é um material reciclado e de longa duração, 1/100 do peso do vidro, autolimpante, possui alta resistência térmica de -185ºC a +150ºC, é resistente a raios UV e apresenta uma boa qualidade acústica. Esse material permite dois tipos de instalações: o double layer, que permite múltiplas camadas de ar entre suas folhas e o single layer que é uma folha simples e está disponível nas cores branco, azul, cinza e incolor.
Escala 1:300
No maior ponto das curvas laterais serão colocadas pingadeiras, para possibilitar que a própria forma, em dias de chuvas, sirva de proteção para os usuários.
Corte 3 Corte
Consumo de
- Água fria:
Arquibancadas: 2 litros/ pessoa = 4.000 l
Quadras*: 50 litros/ pessoa = 12.000 l
- Água Quente:
Chuveiros: 60 litros/ pessoa = 14.400 l
Lavatórios: 20 litros/ pessoa = 4.800 l Reservatórios
- Superior: 40% + reserva de incêndio (12.000) = 18.400 l
- Inferior: 60% = 9.600 l
- Água quente: 75% = 14.400 l - 45,5% dessa água é armazenada no boiler = 6.552 l
*estimativa de 240 atletas por dia
Placa solar
Reservatório superior
Reservatório coletor

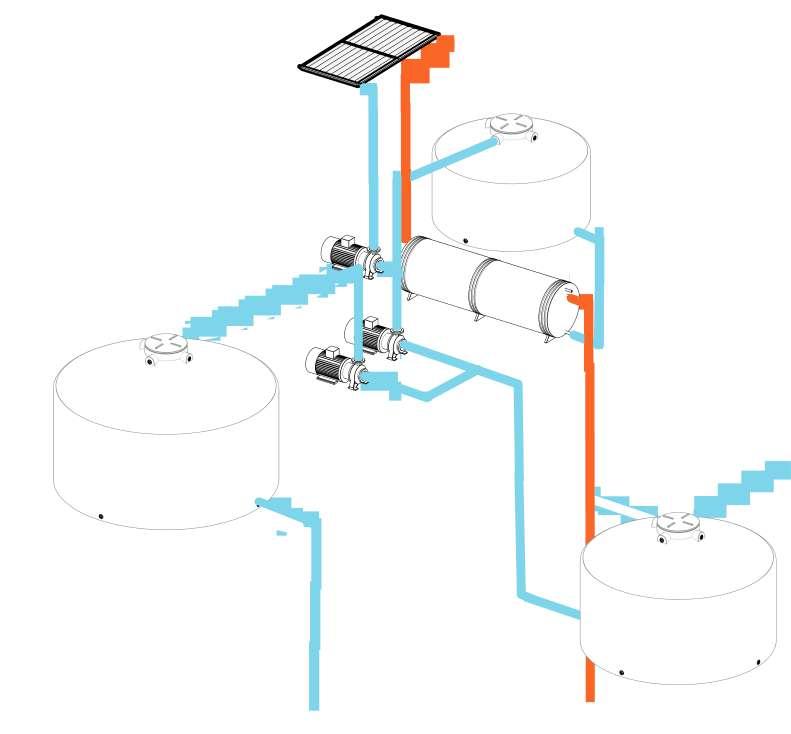

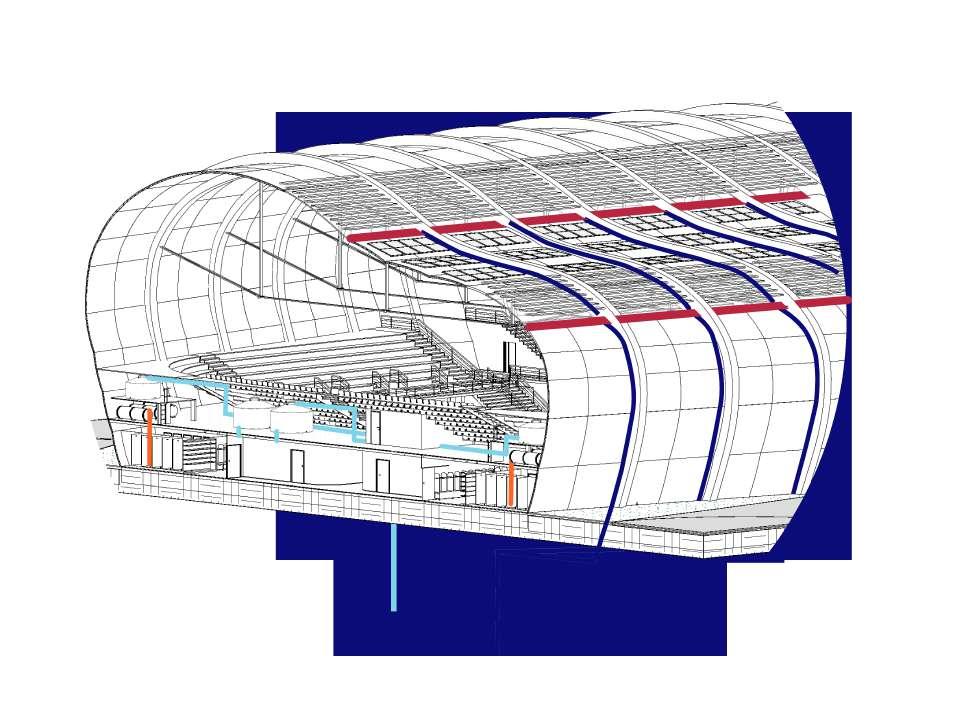

Diagrama geral das águas
Canos que vão conduzir da água coletada pela calha até o reservatório inferior para água de chuva. Esses canos irão passar por dentro do revestimento de ETFE entre a estrutura de aço.
Calhas para coleta da água da chuva
Capacidade da placa: 0,122 m³, foram necessárias 65 placas para suprir o volume de água
Água vinda das calhas
Filtro
Reservatório superior
Tratamento
Água para uso
Reservatório inferior
Reservatório inferior
Consumo Consumo

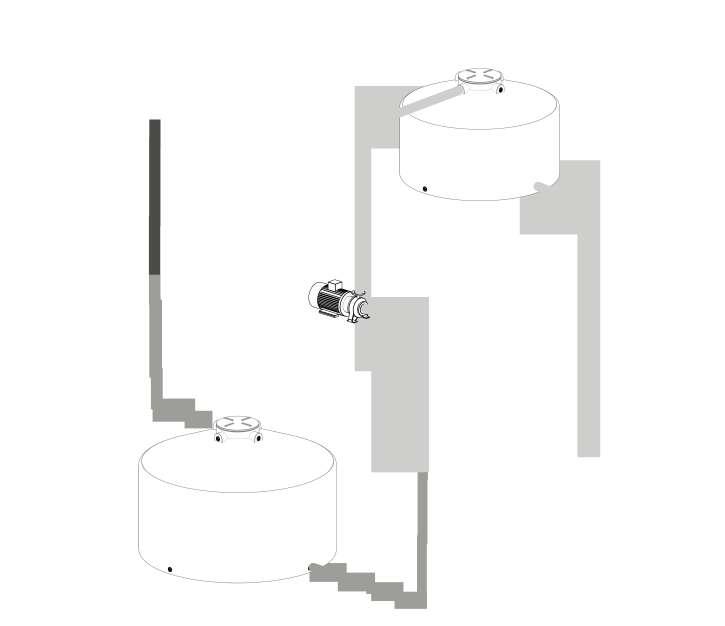

Diagrama de água para consumo
Diagrama de água chuva Água fria Água da Calha Água filtrada Água tratada Água quente

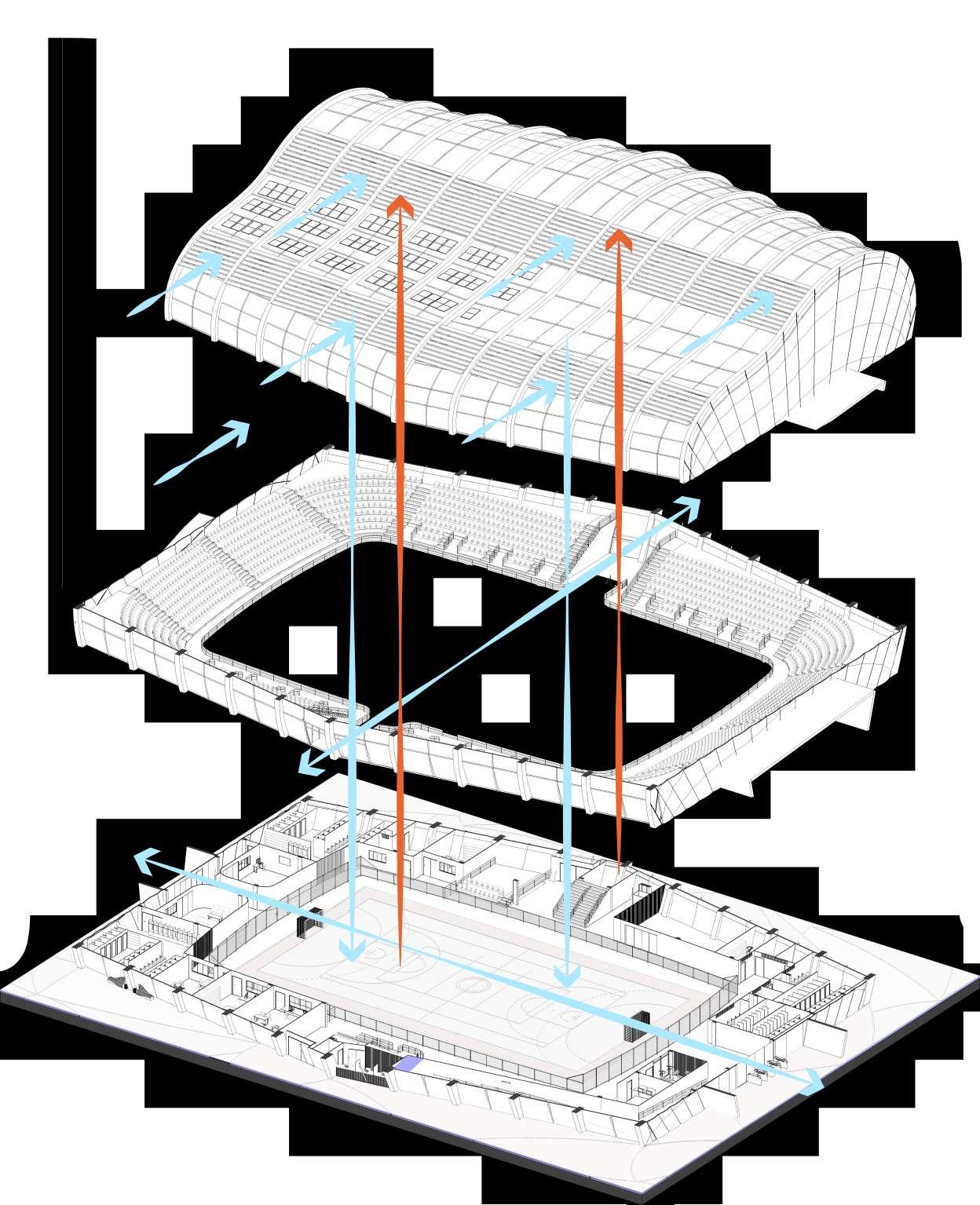

Aberturas de ventilação e iluminação foram colocadas em pontos estratégicos, devido ao ofuscamento que essas aberturas podem causar nos atletas durante o uso da quadra. Para conseguir ventilar os ambientes fechados do projeto foram colocadas janelas voltadas para o interior da construção, visto que as paredes externas são curvas e dificultaria a instalação e prejudicaria a estética do exterior. Em alguns ambientes foram usadas paredes de lambris rotacionados em ângulos que permitam a passagem de ar, mas impeça de ver o que está acontecendo no interior em certas posições.
Saída do ar quente por efeito chaminé Entrada de ar pela cobertura
0.6 m
Ventilação cruzada
3 m 2.4 m
Aberturas
Entrada de ar pelo segundo pavimento Entrada de ar pelo primeiro pavimento
DET 9 - detalhe de aberturas
Porta de vidro fumê no primeiro pavimento e ETFE transparente no segundo pavimento
Ventilação cruzada

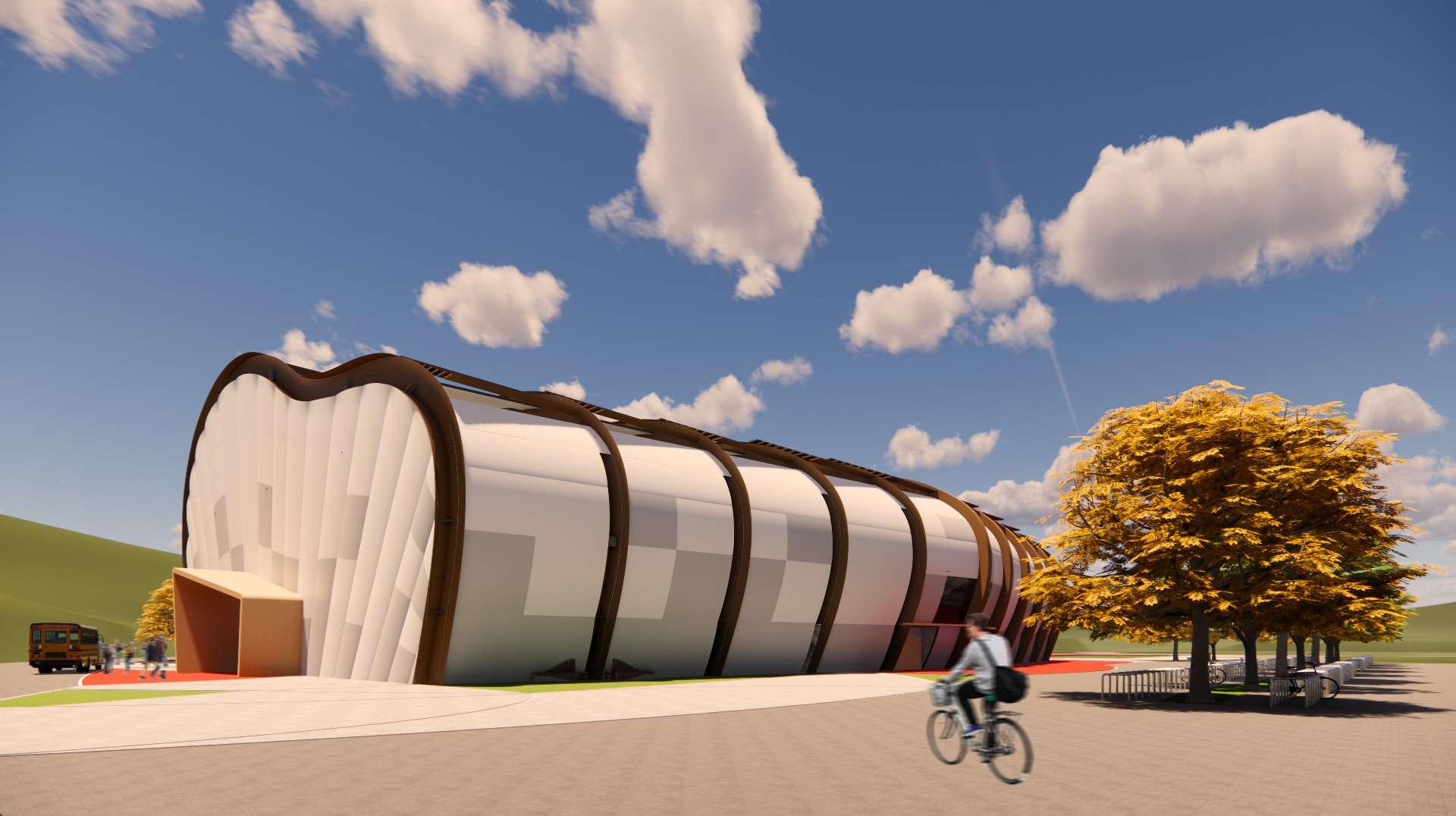

Vista externa da Arena pelo início do estacionamento
Vista interna da Arena pela área de circulação com o layout de quadra para futsal/ hadebol

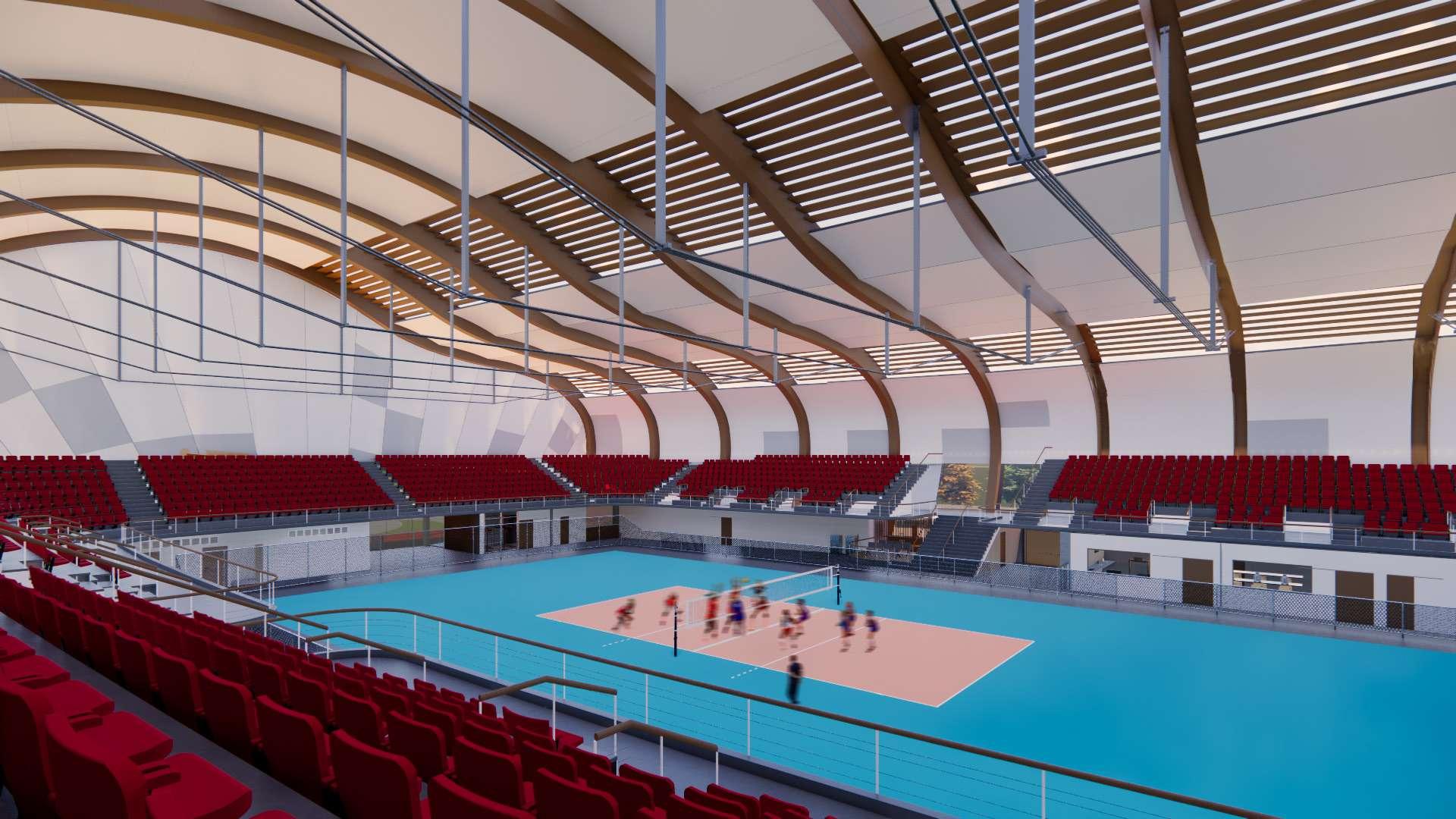

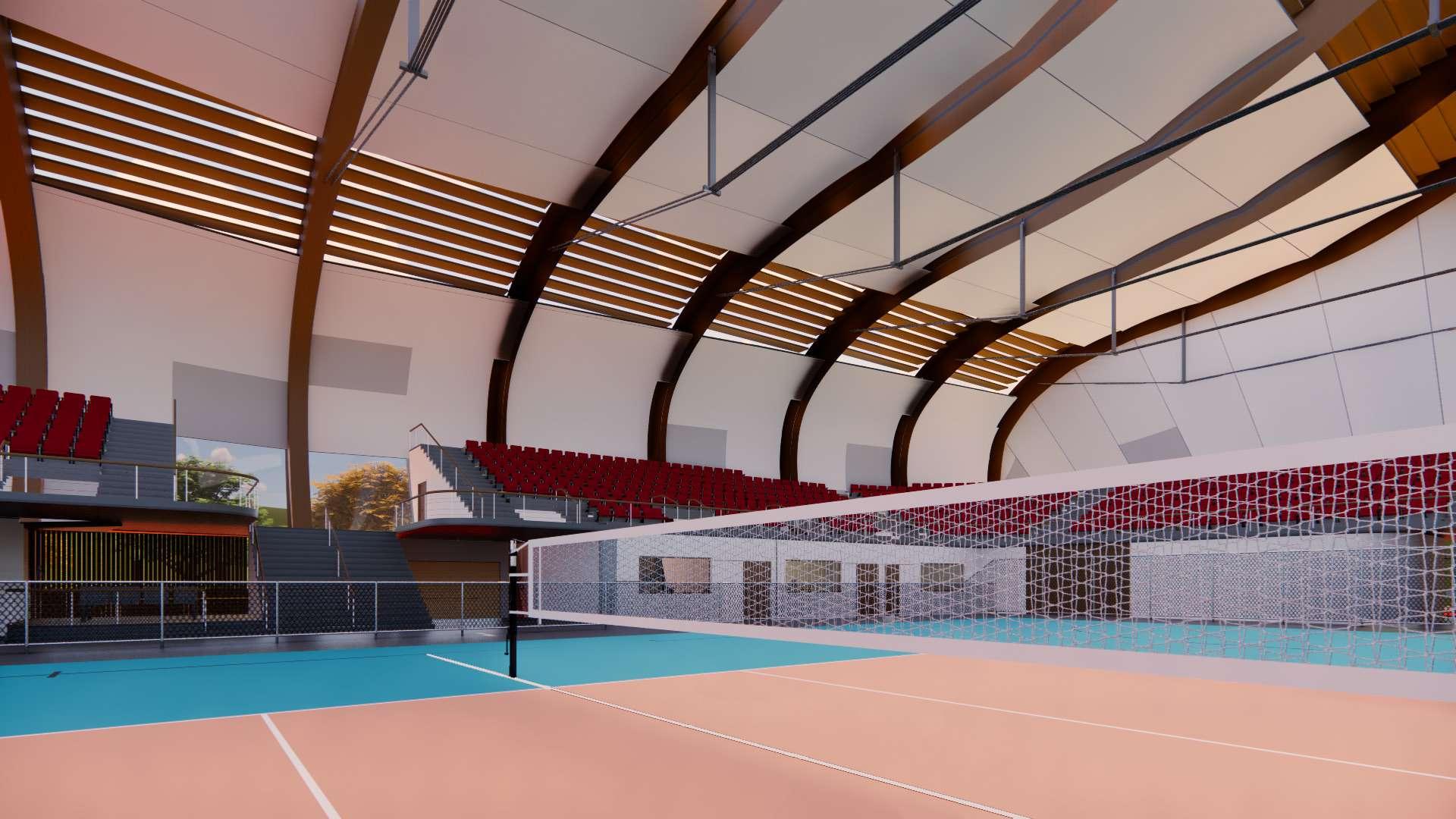

Vista interna da Arena pela parte superior das arquibancadas com um layout de jogos de vôlei

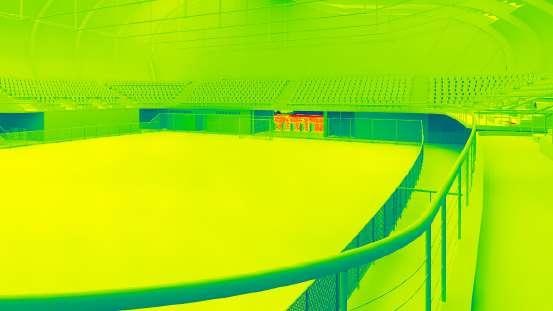

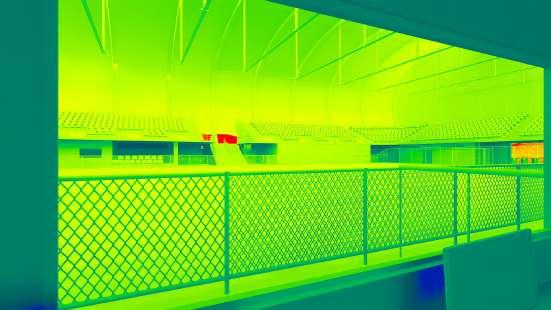

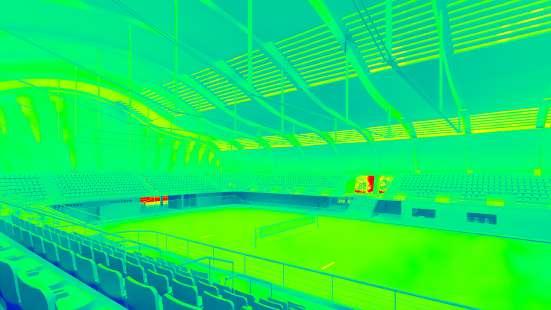

Mapa de iluminância
Mapa de iluminância

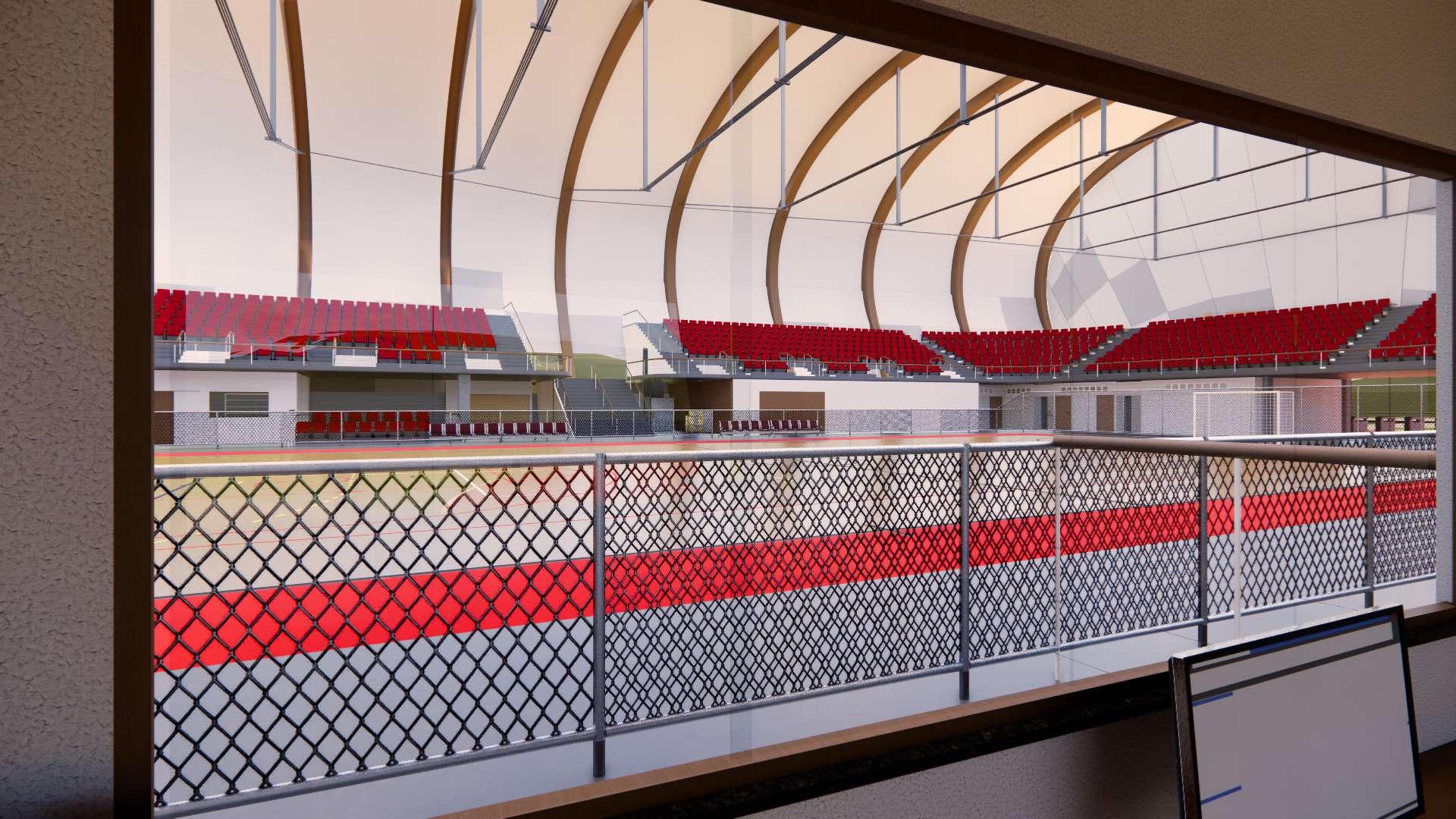

Vista interna da Arena pelo laboratório 2
Esse projeto buscou arquitetar um espaço favorável para o desenvolvimento dos atletas da universidade, com espaços adequados para treinos e jogos. A construção de um centro de treinamento esportivo no cenário universitário proporciona ao jovem a oportunidade de ter treinamento de alto rendimento e fazer uma graduação ao mesmo tempo, sem ter que optar por um dos dois. Além de trazer uma alternativa de lazer para a população Viçosense.
Durante todo o projeto houve a preocupação de contemplar alguns grupos como o departamento de educação física, os atletas da universidade e o público para essa arena, logo foi pensado toda uma estrutura que beneficiasse esses grupos, respeitando as regras estabelecidas por normas.
Por fim, é importante ressaltar que durante o período de pesquisa para coleta de informações, pouco se encontraram projetos esportivos feitos por mulheres, ainda é um ramo muito dominado por homens, assim como o esporte e na maioria dos lugares. No entanto eu acredito que nós, mulheres, ainda vamos conseguir superar mais esse desafio e ter uma posição de igualdade no ramo da arquitetura esportiva.
A.A.A/LUVE | Associação Atlética Acadêmica da UFV. Disponível em: <https://www.luve.ufv.br/>. Acesso em: 19 maio. 2022.
AMARAL, C. M. S.; Bastos, F. C.; Sarmento, J. P. PERFIL DO GESTOR DE INSTALAÇÕES ESPORTIVAS NO NORTE DE PORTUGAL. Podium Sport, Leisure and Tourism Review, vol. 3, n. 2. jul./dez, 2014.
ALMEIDA, S. S. CRIAÇÃO DO CENTRO OLÍMPICO NACIONAL DE TREINAMENTO. UM PLANO ESTRATÉGICO. Trabalho de Conclusão de Curso apresentado como requisito para conclusão do Curso Executive Masters in Sport Organizations Management, Espanha, 214p. 2008.
ANTONELLI, Mariana. DIAGNÓSTICO DOS CENTROS DE TREINAMENTO DE ALTO RENDIMENTO DO BRASIL CUJAS MODALIDADES ATENDIDAS TÊM EXPECTATIVA DE CONQUISTA DE MEDALHAS NOS JOGOS OLÍMPICOS DE 2016. 2016. 157 f. Dissertação (Mestrado) - Curso de Ed. Física, Unicamp, Campinas, 2016.
BUENO, Luciano. POLÍTICAS PÚBLICAS DO ESPORTE NO BRASIL: razões para o predomínio do alto rendimento. 2008. 314 f. Tese (Doutorado) - Curso de Administração, Fundação Getúlio Vargas, São Paulo, 2008.
Câmara dos Deputados. PLANO NACIONAL DO DESPORTO. [s.l: s.n.]. Disponível em: <https://www2.camara. leg.br/atividade-legislativa/comissoes/comissoes permanentes/cespo/noticias/texto-da-proposta-doplano-nacional-do-desporto>. Acesso em: 17 maio 2022.
Centro Tecnológico de Desenvolvimento Regional de Viçosa centev/UFV. TECNOPARQ. Disponível em: <http://
www.centev.ufv.br/pt-BR/>. Acesso em: 18 maio. 2022.
COB. COMITE OLÍMPICO BRASILEIRO. Disponível em: <https://www.cob.org.br/>. Acesso em: 08 maio 2022.
MINAS TÊNIS CLUBE, 2022. Disponível em: <https:// www.minastenisclube.com.br/>. Acesso em: 13 jul. 2022.
MINISTÉRIO DO ESPORTE. Disponível em: <http://arquivo. esporte.gov.br/>. Acesso em: 15 maio. 2022.
Ministério Do Esporte. PORTARIA Nº 01, DE 1º DE AGOSTO DE 2016: Diretrizes da Rede Nacional de Treinamento para os anos de 2016 e 2017, Brasília, 2 ago. 2016. Disponível em: http://arquivo.esporte.gov.br/ arquivos/snear/redenacionaltreinamento/02_09_2016_ Portaria_n_01-01_08_2016 diretrizes_da_Rede_Nacional_ de_Treinamento.pdf. Acesso em: 17 maio. 2022.
Secretaria Especial do Esporte. REDE NACIONAL DE TREINAMENTO. Disponível em: <http://arquivo.esporte. gov.br/index.php/institucional/alto-rendimento/redenacional-de-treinamento>. Acesso em: 12 maio. 2022.
SANTIAGO, Evandro Lima. CENTRO DE TREINAMENTO DE ALTO RENDIMENTO: UMA ALTERNATIVA PARA O ATLETISMO BRASILEIRO. Trabalho de Conclusão de Curso (Bacharelado em Arquitetura e Urbanismo) –Universidade Tecnológica Federal do Paraná, Curitiba, 2018.
Tribunal De Contas Da União. MONITORAMENTO DE AUDITORIA NO ESPORTE DE ALTO RENDIMENTO | PORTAL TCU. Tribunal de contas da União. Secretaria de fiscalização e avaliação de Programas de Governo,
2015: <https://portal.tcu.gov.br/biblioteca-digital/ monitoramento-de-auditoria-no-esporte-de-altorendimento.htm>. Acesso em: 17 maio. 2022.
VIVEIROS, Luis. CIÊNCIA DO ESPORTE NO BRASIL: REFLEXÕES SOBRE O DESENVOLVIMENTO DAS PESQUISAS, O CENÁRIO ATUAL E AS PERSPECTIVAS
FUTURAS. Revista Brasileira de Educação Física e Esporte, [s. l.], 21 jan. 2015. DOI https://doi.org/10.1590/180755092015000100163. Disponível em: https://www.scielo. br/j/rbefe/a/LtcTwWfWtQsSFNSnjNXKrmz/?lang=pt. Acesso em: 17 maio 2022.
