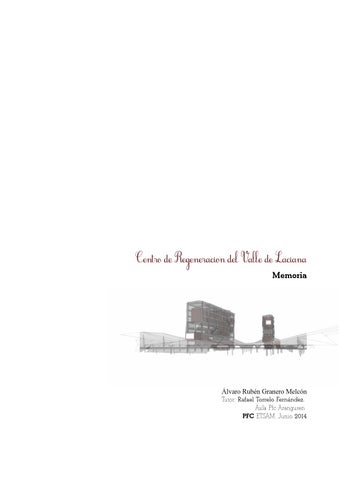

Memoria

Centro de Regeneracion del Valle de Laciana

Memoria

Álvaro Rubén Granero Melcón Tutor: Rafael Torrelo Fernández.

Aula Pfc Aranguren PFC ETSAM. Junio 2014

Indice

1.-

Consideraciones previas...........................................................................................................2

2.-

Objetivos del proyecto..................................................................................................3

3.-

Plan Integral de Actuaci贸n............................................................................................4

4.-

Parque Cultural del Valle de Laciana.................................................................................5

5.-

Centro de Regeneraci贸n del Valle de Laciana...............................................................6 5.1.-

Edificio Naturaleza.......................................................................................................8

5.2.-

Edificio Motor.............................................................................................................11

5.3.-

Edificio I+D................................................................................................................14

5.4.-

Estructura....................................................................................................................17

5.5.-

Construcci贸n..................................................................................................................18

5.6.-

Climatizaci贸n espacio invernaderos...................................................................19

1

1.- Consideraciones previas

Propuesta La propuesta consiste en la recuperación de un antiguo coladero de carbón en Villablino, León, para convertirlo en un Centro de Regeneración del Paisaje que articule la recuperación de toda la zona.

Villablino Villablino se encuentra situado en el Valle de Laciana, una zona que fundamentalmente, y hasta ahora, vivía de las explotaciones mineras del valle, siendo la mayoría de éstas a cielo abierto en los picos que rodean el valle. Constituye el mayor centro comercial, económico y social del noroeste provincial.

La gran empresa minera Minero Siderúrgica de Ponferrada (MSP), propietaria del coladero, se crea en 1918. La construcción del ferrocarril Ponferrada-Villablino permitió un desarrollo de la actividad minera, con la elaboración de numerosos pozos y minas, y la progresiva transformación de una comunidad agro-ganadera en una comunidad obrera minera. Su población desde entonces no dejó de crecer al amparo de la minería, hasta alcanzar cotas de 15.000 habitantes en 1960 y de nuevo en el 91. Sin embargo, a partir de este año, la población se va reduciendo exponencialmente con el paso de los años, hasta la cifra actual situada en menos de 10.000, con una pirámide poblacional que indica una población envejecida.

Actualmente, el sector de la minería se halla en decadencia y, ante la retirada de las ayudas europeas previstas para este año 2014, es posible que el coladero de Villablino tenga que cerrar. La despoblación debido al creciente paro en el sector ya se empieza a notar, así como empieza a repercutir en el resto de sectores dependientes, como el sector servicios.

Valle de Laciana El día 10 de julio del 2003 el Valle de Laciana fue declarado oficialmente Reserva de la Biosfera. Además, la Reserva de la Biosfera de Laciana se encuentra incluida dentro del proyecto de ampliación del área de afección del Plan de Ordenación de los Recursos Naturales del Espacio natural Sierra de Ancares, debido a la importancia de las poblaciones de urogallo y oso.

La oferta de naturaleza que ofrece el valle es enorme, desde el bosque de Ladrones, hasta el pico Muxivén o el Cornón, pasando por todas las rutas de montaña y de senderismo. Estas actividades ya están implantadas en la zona y muy extendidas, aunque no explotadas ni coordinadas.

El deporte de motor empieza a hacerse presente en la zona, dado que las carreteras secundarias del valle son desde hace algunos años visitadas por su atractivo por motos de carretera, pero además las motos de enduro empiezan también a aparecer, como sucede con la carrera Laciana Enduro&Extremo, que se viene celebrando desde hace 4 años.

La zona se halla poblada de paisajes explotados por minas a cielo abierto, unos paisajes irrecuperables que ya están destrozados. Estas minas están condenadas a desaparecer, debido a la desaparición de las ayudas e inversiones, e incluso algunas han tenido que ser clausuradas por sanciones de la Unión Europea, como ocurrió con la mina de Feixolín en 2009, debido al impacto generado en el ecosistema de la zona.

2

2.- Objetivos del proyecto

– Recuperación: recuperar tanto la economía de la zona como todo el patrimonio posible.

Debido al desmantelamiento de la minería, y al tipo de industria que supone, se dejarán atrás multitud de espacios industriales abandonados, que serán recuperados de diferentes maneras.

– Revitalización: potenciar actividades que ya se realicen e implantar otras nuevas de manera que se revitalicen lugares puntuales que pasen a formar parte de una red que logre una revitalización global.

– Rendimiento máximo: aprovechamiento máximo de los recursos presentes y los que se generan, buscando la mayor interrelación y retroalimentación entre ellos.

– Unidad: lograr una unidad de actuación entre todas las partes implicadas tanto en el valle como en el proyecto del Centro de Regeneración.

– Sostenibilidad: el proyecto se enfocará siempre desde un punto de vista sostenible, utilizando técnicas de acondicionamiento pasivo, uso de materiales de construcción reciclables, y promoción de actividades que mejoren el entorno.

– Integración: se perseguirá la integración máxima del parque cultural y del proyecto en el entorno y en la zona, tanto a nivel paisajístico como cultural, con una mirada necesaria a la historia y vida del lugar.

3

3.- P lan Integral de Actuacion

P lan General de Actuacion para zonas rurales deprimidas El plan general de actuación se basa en tres ejes fundamentales: – Identificación y consolidación de una actividad ya implantada en el lugar.

– Identificación y potenciación de una actividad que empieza a aparecer o que podría implantarse en la zona.

– Generación de proyectos de investigación y desarrollo relacionados con las actividades escogidas.

Con este Plan de Actuación se pretende intervenir en zonas rurales que debido a la crisis y a la próxima retirada de ayudas europeas al sector primario y secundario, estén perdiendo población y poder adquisitivo debido a la caída del sector principal del cual vive de manera directa e indirecta toda la zona. A partir de estas nuevas actividades económicas y una retroalimentación de procesos formativos, se reconvertirán los puestos de trabajo destinados a perderse en nuevos puestos de trabajo en sectores con futuro.

P lan Integral de Actuacion del Valle de Laciana El plan de actuación específico del Valle de Laciana se centrará en los siguientes ejes:: – Turismo de naturaleza: este tipo de turismo está ya muy implantado en toda la zona, pero sin embargo se encuentra poco explotado por la población local y bajo ninguna coordinación. A este ecoturismo ya presente, se añadirán todas las posibilidades aprovechando todos los recursos biológicos del valle, potenciando el contacto con la naturaleza y los deportes de aventura, tales como senderismo, rutas en bicicleta, montañismo o escalada.

– Turismo de motor: el turismo de motor está empezando a aparecer en la zona, dado el atractivo de sus montes y de sus carreteras secundarias. Es este un turismo en auge que constituirá la segunda piedra del plan, enraizándolo y combinándolo con el turismo de naturaleza. Las diferentes categorías permitirán utilizar los diferentes recursos que ofrece la zona.

– Investigación y desarrollo: la creación de un centro de investigación pretende constituir un valor seguro y aportar calidad y recursos a la zona. A partir de los recursos generados por las dos primeras actividades, se financiarán investigaciones sobre cultivos experimentales.

Con este Plan de Actuación se pretende revitalizar la zona del Valle de Laciana, tanto social como económicamente, al mismo tiempo que se recuperan localizaciones abocadas a ser abandonadas y quedar sin uso, aprovechando los recursos presentes en la zona, potenciándolos, y buscando valores añadidos que los apoyen.

Para el desarrollo del Plan, se creará el Parque Cultural del Valle de Laciana, y el Centro de Regeneración, que se situará en Villablino.

4

4.- Parque Cultural del Valle de Laciana Por definición, un parque cultural es una experiencia de ordenación global de un territorio, ocupada de defender y promover mediante un desarrollo sostenible el patrimonio tanto cultural (histórico, artístico, arqueológico, etnológico...) como el natural, girando esta experiencia, por lo común, en torno a una temática que emane de la zona.

El Parque Cultural del Valle de Laciana pretende tejer una red en toda la zona que conecte y reúna todas las rutas y todas las modalidades posibles, de forma que se de una unidad y un control a las actividades de todo el valle. Del mismo modo las rutas conectarán los puntos de interés del valle, tanto ecológicos, como turísticos, de vistas, etc. Las diferentes modalidades se entretejerán de manera que convivan unas con otras, promoviendo sobre todo un desarrollo sostenible de la zona. La minería será la temática que conecte estas rutas y dé su unidad al parque, y será una forma de rememorar una historia y una forma de vida del valle que pronto desaparecerá.

Se crearán rutas de senderismo, bicicleta, tanto de montaña como de carretera, y rutas de montañismo, dentro del turismo de naturaleza. Las rutas de motor discurrirán en ocasiones paralelas a ellas, y en otras se separarán. Se crearán rutas de motos de carretera, y de enduro, por el monte y por los caminos. Dentro de las intenciones del proyecto, se recuperará el patrimonio abandonado de la zona y se revitalizará con nuevas actividades. Las minas a cielo abierto constituyen un espacio debastado que no se puede recuperar, y que están situados en zonas sin interés ecológico. Por ello el proyecto propone la recuperación de estos espacios destruidos de las minas para otra activadad que requiera precisamente un espacio así, o que vaya a generar el mismo resultado: circuitos de motocross. Recuperando las minas de esta manera pasamos de tener un espacio destruido y sin uso, a un espacio reaprovechado que genere ingresos y atracción a la zona de nuevos visitantes.

La gran oferta que tiene el valle tanto en el plano de naturaleza, como en el de posibilidades de turismo de motor, es inmensa, y consituirá un Parque Cultural referente para los amantes de ambos deportes, así como para el resto de población española dadas las características, recursos, y situación del valle, revitalizándolo económica y socialmente en un plazo de 20 años.

El parque se coordinará y administrará desde el Centro de Regeneración del Valle de Laciana, que estará situado en Villablino y que ocupará las estructuras y el emplazamiento del antiguo coladero de carbón.

5

5.- Centro de Regeneracion del Valle de Laciana El antiguo coladero de carbón se recuperará para la creación del Centro de Regeneración, desde el cual, a partir de tres ejes de actuación, se articule la recuperación y reconversión del pueblo y del valle: el turismo de naturaleza, el turismo de motor, y un centro de investigación.

El proyecto parte del concepto de arquitectura parásita, desmontando los silos y los motores y aprovechando la estructura presente para apoyarse en ella, siendo colonizada cada una de las tres estructuras por uno de los ejes de actuación. Los edificios son revestidos con una tela que los envuelve generando en sus terrazas un espacio intermedio interior-exterior, extendiéndose esta tela hacia los cultivos en bancales para cubrirlos y generar invernaderos.

En la estructura central, que albergaba los silos de carbón para recogida en camiones, se situará el propio Centro de Regeneración, desde donde se administrarán las rutas del Parque Cultural y se recibirá e instruirá a los visitantes, además de contar con aulas y biblioteca para llevar a cabo labores de formación.

La estructura de la nave de motores del coladero se vaciará y se recuperará para albegar un centro dedicado al motor, desde dónde se administrarán las rutas del valle y se recibirá a los visitantes. Por las dimensiones de la nave, acoge asimismo un circuito de trial indoor.

La tercera estructura, en la que se encontraban los silos de carbón para ser cargados en tren, albergará un centro de investigación y desarrollo de cultivos experimentales, con un equipo de laboratorios y una pequeña colonia de investigadores.

En los invernaderos se crearán diferentes áreas de cultivo: cultivos comunitarios, que se cederán a la población de Villablino, donde tendrán unos terrenos y un lugar y unas herramientas comunitarias para sus cultivos: cultivos experimentales, que serán explotados por el centro de investigación para llevar a cado sus experimentos: y cultivos propios, explotados económicamente por el propio centro. Con el mismo sistema se creará una grada cubierta para la acogida de público en los eventos de motor.

La extensión de la tela hacia los invernaderos permite crear un espacio interior-exterior bajo ella en el que puedan desarrolarse actividades del centro. Este espacio será un espacio aislado, es decir, estará aislado del viento y de la lluvia para prolongar al máximo su utilización a lo largo del año. A través de los sistemas de acondicionamiento pasivos, este espacio tendrá una temperatura superior a la del exterior en invierno, y menor en verano. Durante el invierno todo el espacio bajo la tela se encuentra cerrado aprovechando el calor generado por efecto invernadero, siendo la temperatura interior mayor en más de 5ºC respecto al exterior. Durante el verano, el espacio se encuentra abierto y se refrigera de forma pasiva a través de los conductos subterráneos destinados a tal efecto.

La tela se extiende hacia los invernaderos a través de cables de acero sujetados en tensión por pilares metálicos de dos tipos: tipo mástil, y tipo sumidero. Los pilares tipo mástil conforman la estructura tensada que da forma a los invernaderos, soportan la curvatura del cable y se mantienen apartir de la tensión de éste, estando provistos de una rótula en su punto de apoyo. Los pilares tipo sumidero sólo recogen la tela de transición entre los invernaderos y los edificios, recogiendo las aguas de ambos. Estos pilares están diseñados a tal efecto de forma que la tela pueda engancharse a su parte superior, estando el pilar hueco, y recogiendo las aguas pluviales hacia el sistema subterráneo de refrigeración pasiva.

6

7

5.1.- Edificio Naturaleza

El edificio de Naturaleza constituye el núcleo del Centro de Regeneración. Coordinará todo el centro y albergará los despachos de dirección, aunque estará principalmente dedicado al eje de actuación del turismo de naturaleza. A través de este centro se coordinará el turismo de naturaleza de la zona, consolidando un sector en auge que reconvierta puestos de la minería en nuevos puestos de trabajo.

8

– Espacio interior: espacio AISLADO y ACONDICIONADO. Albergará las funciones principales y que requieran dichas necesidades.

– Espacio intermedio: espacio AISLADO. Albergará actividades de exterior o con menores necesidades.

– Recorrido exterior: todas las terrazas exteriores están comunicadas a través de un sistema exterior de escaleras colgadas, formando un recorrido continuo.

– Estructura presente: la estructura que albergaba los silos se ocupará mediante una ARQUITECTURA PARÁSITA, reutilizando esta estructura previa y apoyándose en ella.

– Envolvente interior: paneles de POLICARBONATO interior y exterior, con la iluminación incluida entre ambos, de forma que aporte una luz difusa al interior y que pueda iluminarse al exterior.

– Envolvente exterior: COMPOSITE MEMBRANES, tecnología de Serge Ferrrari para soluciones textiles de cubierta y fachada. Permite un espacio aislado en contacto y situación de translucidez con el exterior, creando un espacio intermedio entre interior y exterior.

9

Los espacios interiores están organizados verticalmente por niveles de privacidad de los espacios, desde la recepción e información a los visitantes, en la primera planta, hasta los despachos de dirección en la última. El edificio se distribuye en aulas y salas de formación, y cuenta con una biblioteca como espacio principal. Las terrazas son utilizadas para trabajos del centro, para actividades, o para formación de grupos. La terraza superior es pública y permite divisar todo el conjunto así como Villablino y el valle.

10

5.2.- Edificio Motor

El edificio de motor constituirá el segundo eje de actuación, y fortalecerá un sector que empieza a implantarse en la zona: el turismo de motor. Este turismo es más restringido, dado que las motos agreden el ecosistema, por lo que a través del centro se canalizarán estas actividades en compatibilidad con un una mirada sostenible del entorno. Las zonas sin interés ecológico se destinarán a rutas de enduro, las antiguas minas a circuitos de cross, y en el propio espacio del edificio de motor se albergará un circuito de trial indoor.

11

– Espacio interior: espacio AISLADO y ACONDICIONADO. Albergará las funciones principales y que requieran dichas necesidades.

– Espacio intermedio: espacio AISLADO. Albergará actividades de exterior o con menores necesidades.

– Recorrido exterior: todas las terrazas exteriores están comunicadas a través de un sistema exterior de escaleras colgadas, formando un recorrido continuo.

– Estructura presente: la estructura que albergaba los silos se ocupará mediante una ARQUITECTURA PARÁSITA, reutilizando esta estructura previa y apoyándose en ella.

– Envolvente interior: paneles de POLICARBONATO interior y exterior, con la iluminación incluida entre ambos, de forma que aporte una luz difusa al interior y que pueda iluminarse al exterior.

– Envolvente exterior: COMPOSITE MEMBRANES, tecnología de Serge Ferrrari para soluciones textiles de cubierta y fachada. Permite un espacio aislado en contacto y situación de translucidez con el exterior, creando un espacio intermedio entre interior y exterior.

– Circuito Trial: dentro del espacio que aporta la nave de colado del carbón se creará un circuito de Trial Indoor que sirva tanto para uso de los visitantes como para albergar pruebas y campeonatos.

12

Los espacios interiores del edificio de motor están destinados a la atención de este deporte y de los visitantes, desde la recepción e información, a la cafetería y a las aulas y espacios de audiovisuales. El espacio principal del edificio contará con un taller de motos con plataforma elevadora.

Las terrazas exteriores albergarán un museo de la motocicleta dado que su recorrido es continuo, y servirán asimismo como palcos para los espectadores del trial.

13

5.3.- Edificio I+D

El edificio de I+D constituirá el tercer eje de actuación, que será la creación de un centro de investigación de nuevos cultivos y formas de cultivar. Con la creación de este centro se pretende dar un valor añadido a la zona y al centro, y se culmina el plan de actuación. Con los recursos generados por las actividades de naturaleza y de motor se financiarán investigaciones sobre cultivos experimentales, que podrán llevar a cabo tanto en el edificio como en los invernaderos.

14

– Espacio interior: espacio AISLADO y ACONDICIONADO. Albergará las funciones principales y que requieran dichas necesidades.

– Espacio intermedio: espacio AISLADO. Albergará actividades de exterior o con menores necesidades.

– Recorrido exterior: todas las terrazas exteriores están comunicadas a través de un sistema exterior de escaleras colgadas, formando un recorrido continuo.

– Estructura presente: la estructura que albergaba los silos se ocupará mediante una ARQUITECTURA PARÁSITA, reutilizando esta estructura previa y apoyándose en ella.

– Envolvente interior: paneles de POLICARBONATO interior y exterior, con la iluminación incluida entre ambos, de forma que aporte una luz difusa al interior y que pueda iluminarse al exterior.

– Envolvente exterior: COMPOSITE MEMBRANES, tecnología de Serge Ferrrari para soluciones textiles de cubierta y fachada. Permite un espacio aislado en contacto y situación de translucidez con el exterior, creando un espacio intermedio entre interior y exterior.

15

El edificio acogerá salas de pruebas, de ordenadores y salas de reunión, y, como en el resto del proyecto, smart tables, una solución a las nuevas formas de interacción social surgidas del uso de la tecnología. En su espacio principal albergará un laboratorio de cultivos aeropónicos, accesibles a tres alturas, y en las terrazas se podrán llevar a acabo otro tipo de cultivos de invernadero, tanto tradicionales como hidropónicos.

El centro de investigación contará con una pequeña colonia de investigadores, cuya residencia se situará en la última planta, organizándose en núcleos habitacionales como un pequeño pueblo, dejando espacios comunes entre ellos. Bajo esta terraza se situará la zona de descanso y esparcimiento de los investigadores.

16

5.4.- Estructura La estructura será metálica y sencilla, usando perfiles HEB para vigas y viguetas y perfiles cuadrados metálicos para los pilares. Las uniones serán soldadas mediante platabandas y escuadras metálicas. Las vigas principales serán vigas continuas, con lo que soportarán mayor peso pero tendrán menor flecha al ser continuas. Por otro lado, las viguetas soportarán menos peso pero tendrán una flecha mayor al ser vigas biapoyadas. Para la elección de los perfiles se buscará la solución que represente el mejor equilibrio entre peso y canto lo menores posibles, y , dados los temas de modulación, se buscará resolver cada edificio con un único tamaño de perfil.

Dado que, como se comprobará, el dimensionado final se deberá realizar a través de la flecha (y con ella, a través de la inercia I ), se elegirá un tipo de perfil con un valor alto de inercia, y dadas las consideraciones anteriores, se utilizarán perfiles de la gama HE > HEB, ya que cuentan con una inercia mayor que otros otros perfiles, y posibilita menor canto; los perfiles HE aportan también la posibilidad de utilizar HEA-HEM, en puntos concretos según la necesidad, manteniendo el mismo tamaño de perfil para todo el conjunto.

La cubierta se forma mediante cerchas asimétricas y dispuestas de forma alterna, en perpendicular al edificio, siendo arriostradas y conectadas todas ellas en sentido paralelo. La altura y disposición de las cerchas depende del espacio y actividades que acoje, y las conexiones son las resultantes de unir sus puntos. Estas cerchas y sus arriostramientos soportarán la estructura de tela que formará finalmente la cubierta, con uniones y juntas estancas.

17

5.5.- Construccion La construcción se resuelve de manera sencilla. La estructura será metálica, y los forjados se formarán mediante chapa colaborante. El suelo interior será de microcemento pulido, que aporte un reflejo difuso de la luz que ayude a difuminar el espacio. Este suelo se colocará sobre una climatización de suelo radiante. El suelo exterior se formará mediante caucho reciclado vertido in situ, lo que creará una sensación diferente en el exterior, con diferentes grados de blandura según su espesor. El cerramiento interior y exterior se resuelve a través de paneles de policarbonato translúcido, dobles a interior y exterior en los cerramientos verticales. En el hueco entre ambos paneles se situará la iluminación, lo que constribuirá a la difuminación del espacio interior a la vez que aporta una iluminación exterior del edificio, apareciendo como una linterna bajo la cubrición de la tela exterior. Las instalaciones discurrirán por el falso techo, también de policarbonato, colgados del forjado superior.

La tela que envuelve el edificio se resolverá mediante encuentros sencillos. Las aristas y ángulos de la tela se formarán mediante relingas a través de cables anclados a diversas partes de la estructura y forjados. Los encuentros comunes se resuelven mediante perfiles tubulares metálicos y piezas de unión sencillas, formadas por pletinas metálicas superpuestas que aprisionan la tela y permiten su continuidad.

18

5.6.- Climatizacion espacio invernaderos Sistema de Climatizacion pasiva: invierno El sistema de cubrición de la tela extendida a los invernaderos permite crear una atmósfera aislada en la que la masa de aire calentada por los rayos del Sol que atraviesan la tela tendrá una temperatura mayor que el exterior debido a la acumulación de calor.

En invierno la tela se halla cerrada, y el calor generado permite obtener una temperatura de más de 5ºC superior a la del exterior, por lo que la temperatura exterior de cálculo aumentará, dando lugar a un significativo ahorra energético. El aire caliente tiende a subir, generando diferencias de presiones que hacen que el aire caliente suba, manteniendo el exterior del edificio a una temperatura muy superior a la del exterior de la tela.

Sistema de Climatizacion pasiva: verano Para la refrigeración del espacio en verano el proyecto cuenta con un sistema de intercambio aire/tierra superficial, también llamados "conductos enterrados" o "pozos canadienses", que aprovechan la estabilidad térmica del terreno, cuya temperatura coincide con la media anual, para tratar el aire exterior e introducirlo en un espacio mediante tiro natural.

Aprovechando la temperatura menor del terreno, sumado a la proximidad del río Sil y del nivel freático, así como el apoyo del agua de pluviales a la misma temperatura recogida por la cubierta, el aire se toma del exterior de la tela, introduciéndolo en los conductos subterráneos, donde el aire se refrigera.

La masa de aire calentada bajo la tela creará una diferencia de presiones que extraerá mediante tiro natural el aire refrigerado. La tela se abrirá en las partes practicables para evitar la acumulación de calor en las partes altas, creando asimismo una corriente constante de aire desde el subsuelo.

19
