Design Portfolio Alric van Kooij

Alric van Kooij Design Portfolio

Alric van Kooij

Opleidingen

2020 - heden HBO - Built Environment Hanzehogeschool, Groningen

2016 - 2020 MBO Niveau 4 - Middenkader Functionaris Bouw– en Infra Alfa College, Groningen

2012 - 2016 MAVO TL Dollard College, Winschoten

Werkervaring

Stage - 2022 Visser & Smit Bouw ID&T, BIM Engineer

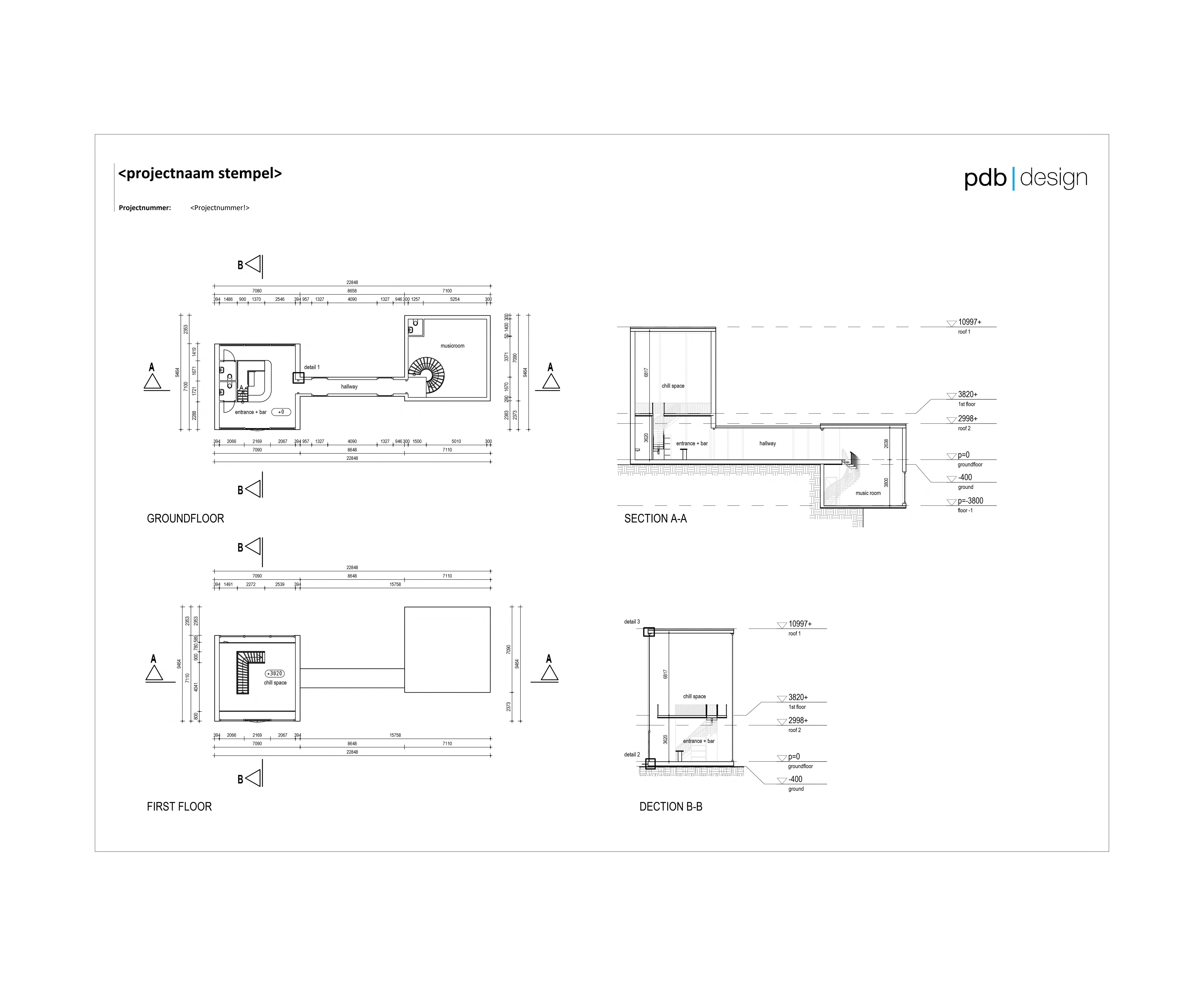

Stage - 2020 pdb|design

bijbaan Revit Modelleur, 3D laserscanner

Stage - 2018 Team 4 Architecten Revit Modelleur, Ontwerp

Stage - 2017 O/80 Adviesbureau Bouw Revit Modelleur

Vaardigheden

Software

MS Office Word | PowerPoint | Excel | Publisher

CAD / Render Revit | Sketchup | Twinmotion | Enscape

Praktijk

Hand schetsen

Maquettes maken

Over mij

Als bouwkundige in opleiding leer ik graag over van alles, ik ga uitdagingen niet uit de weg en ben altijd creatief bezig.

In mijn opleiding middenkader functionaris bouw- en infra aan het Alfa-College in Groningen heb ik tijdens diverse stages veel ervaring op gedaan in het ontwerpen, tekenen en uitwerken van veel projecten. Ik hou mij veel bezig met BIM en heb een achtergrond in het maken van pointclouds met hoogwaardige 3D laserscan apparatuur.

Nu ben ik mijn vaardigheden aan het uitbreiden tot HBO niveau waarmee ik een goede start kan maken in het bedrijfsleven. Tijdens deze studie ben ik er achter te komen dat ik echt een passie voor ontwerp heb en dat ik mij wil door ontwikkelen tot architect.

Verder hou ik erg veel muziek. Hierom kan je me vaak vinden met een gitaar in mijn handen of opzoek naar nieuwe muziek ter inspiratie.

Telefoon 06 36566772

E-mail alricvankooij@gmail.com

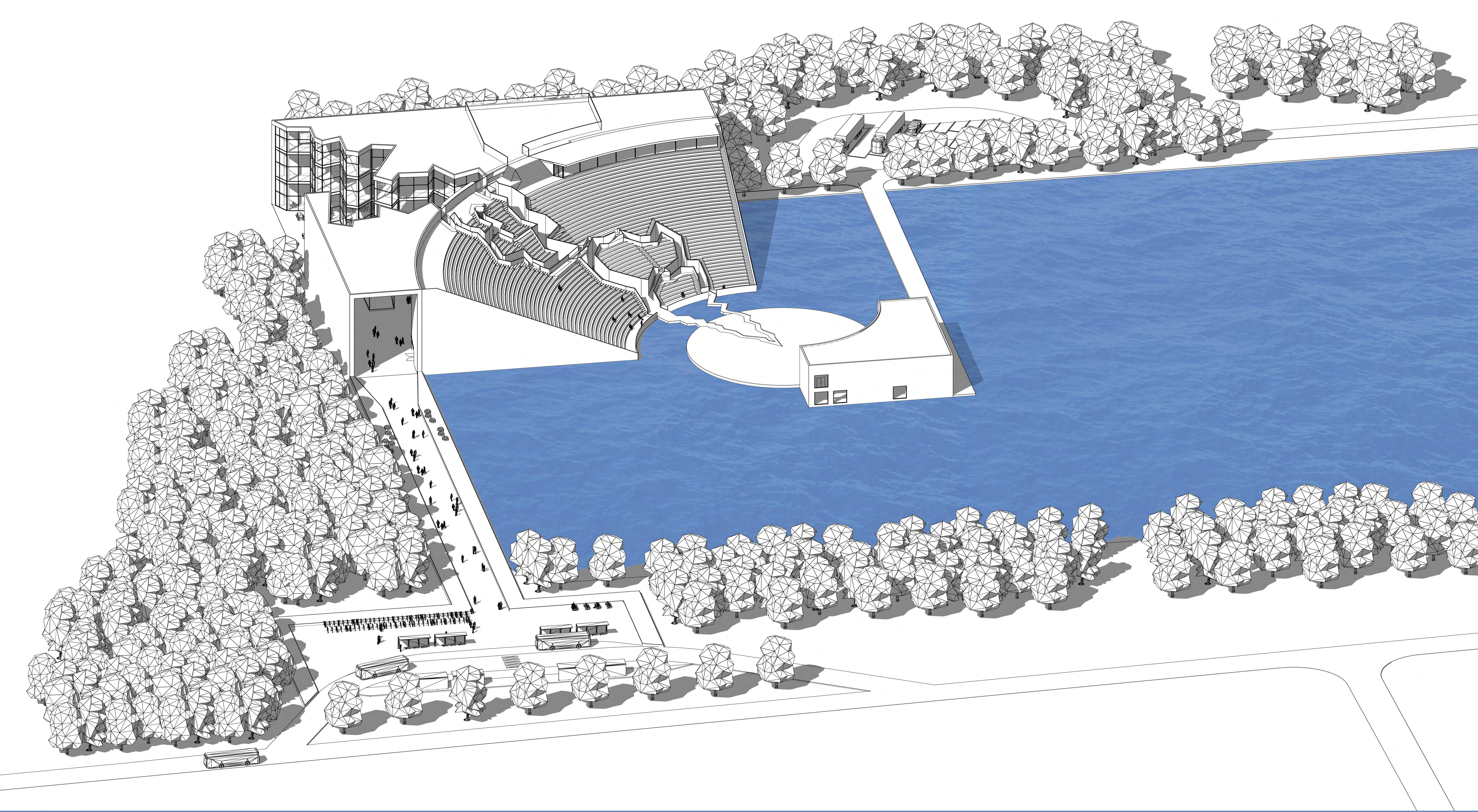

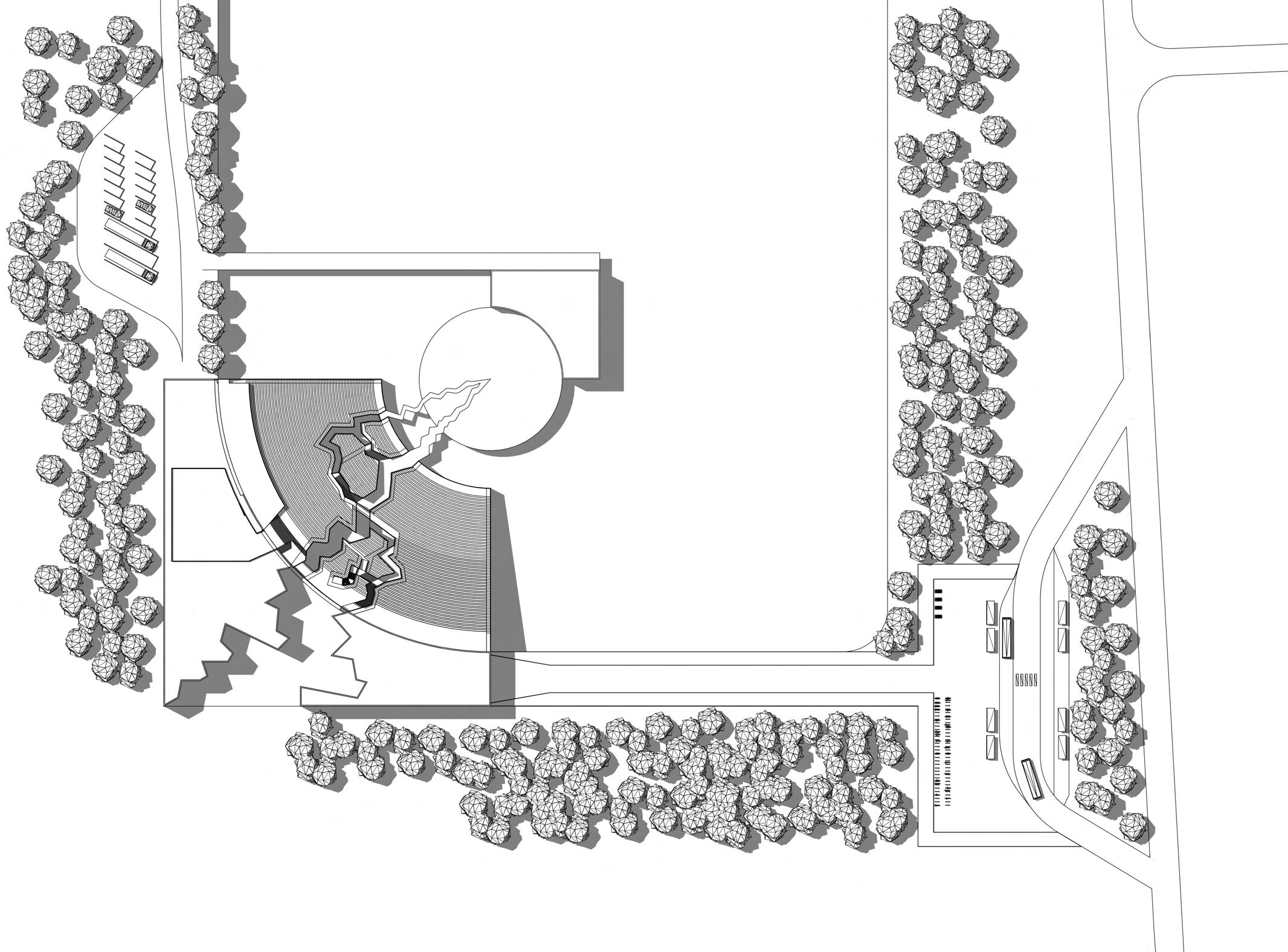

Masterplan

1. het Cultureel Epicentrum

2. Busstation

3. Damsterplas

HET CULTUREEL EPICENTRUM

STEENDAM

Locatie: Damsterplas, Steendam, Gronignen, Nederland

Categorie: Amfitheater. Prijsvraag

Minor Architectural Design, HBO Built Environment 2022

Opdrachtgever: De Toukomst & de hanzehogeschool Groningen

4. personeelsparkeerplaats

5. Backstage

6. Podium

De provincie Groningen wordt al lange tijd getergerd door aardbevingen. Daar bovenop voelen de bewoners zich al net zolang onder gewaardeerd vanuit de randstad. Hierom is er een initiatief ontstaan om de historie rond de aardbevingen te herdenken wat direct een trekpleister moet worden voor het hoge noorden.

Een amfitheater a la Bregenzer Festspiele in Oostenrijk is het idee. Plaats voor 5000 toeschouwers die kunnen genieten van allerlei voorstellingen.

1.

2.

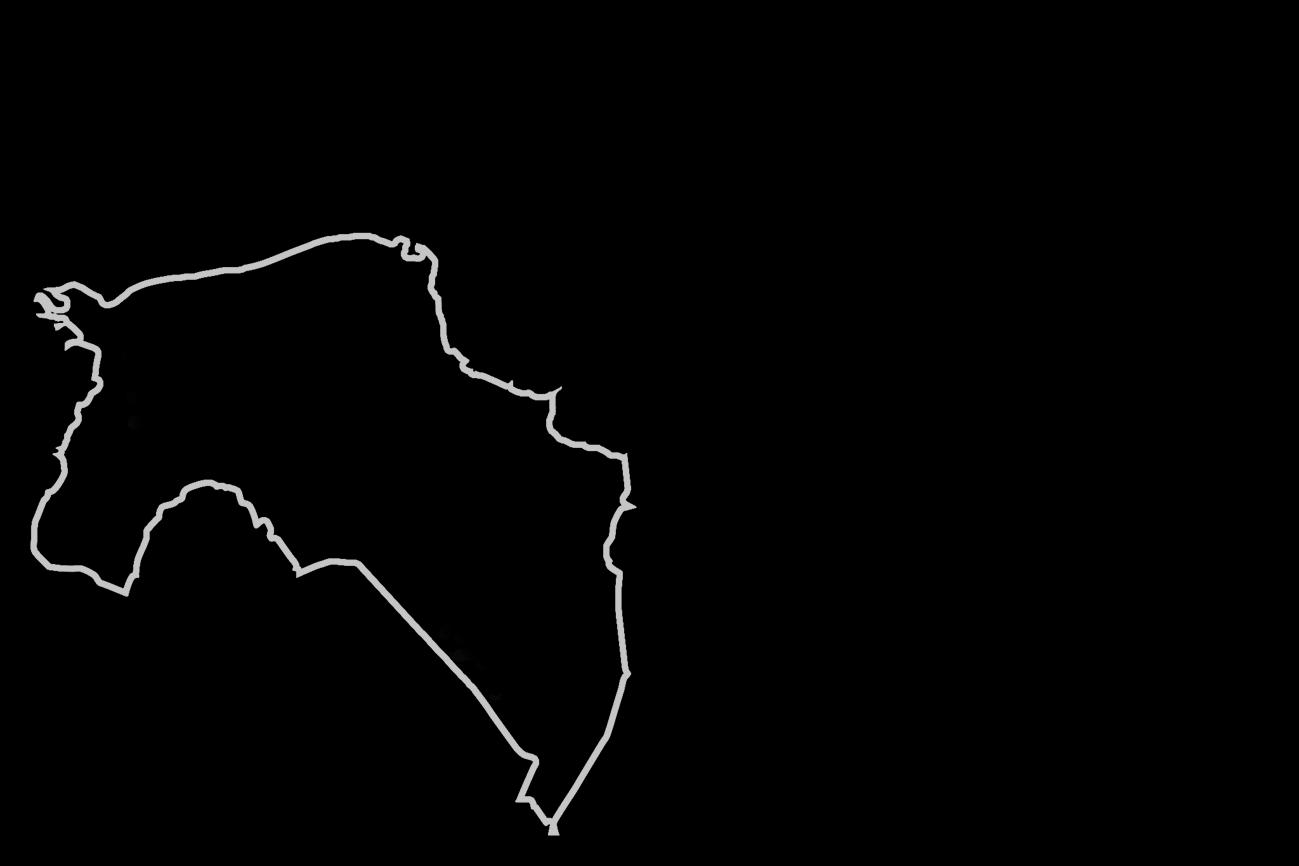

Groningen Damsterplas

Aarde achtige gevel. Imposante toeganspoort tot de wereld van het theater.

Groot plein om samen te komen en om te zitten.

Panoramaterras.

Directe het

De scheur door het gebouw leid de weg naar de tribune.

Ruime backstage.

Genoeg ruimte voor logistiek.

Directe verbinding met het OV.

Referentie study

Het Bregenzer Festspiele in Oostenrijk was een grote inspiratie bron voor dit ontwerp. De grootte, de ligging en de grote theatrale décor stukken sluiten naadloos aan op de Eisen van de opdrachtgever.

Onderzoeksvragen

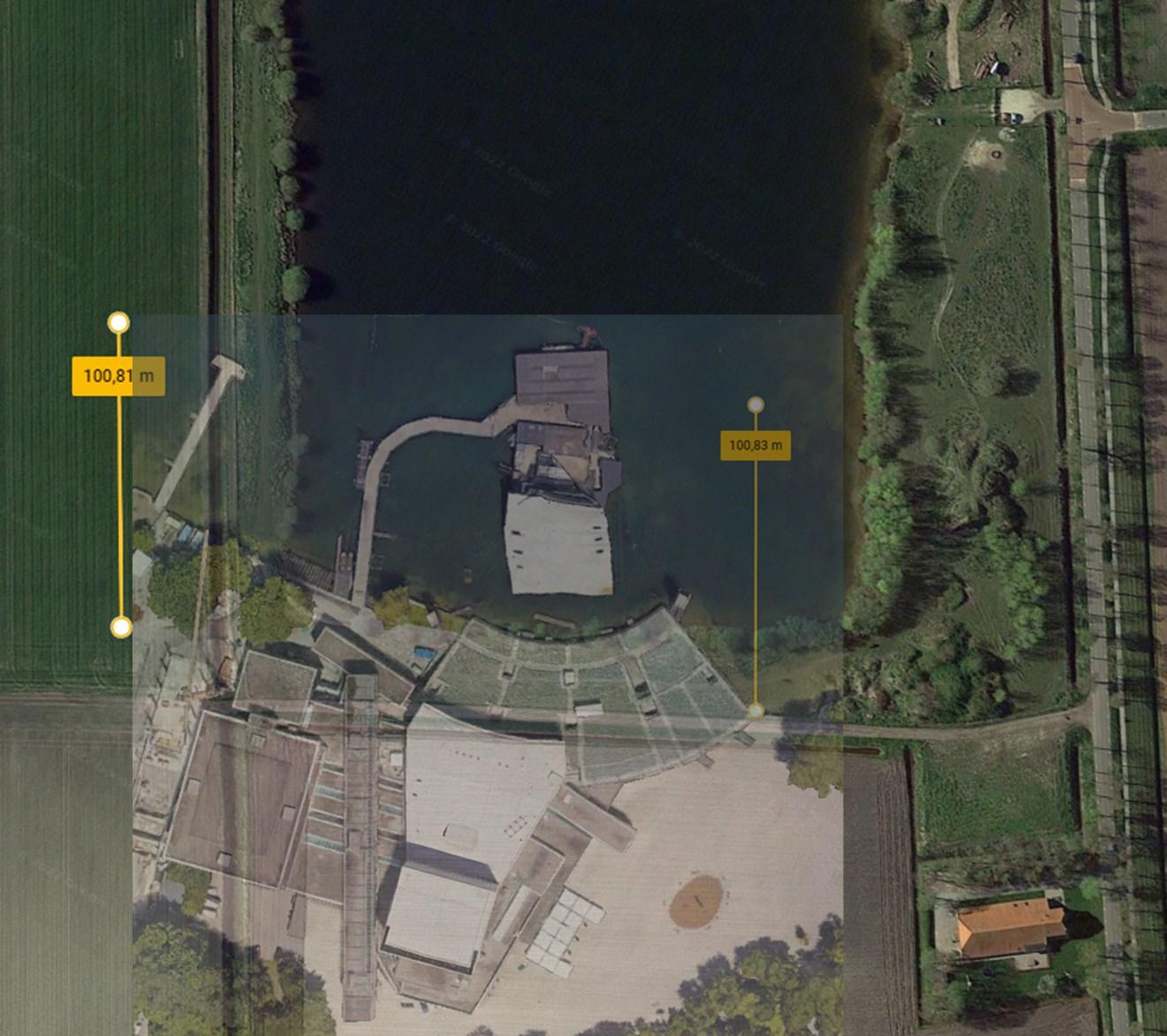

1. Hoe vergelijkt de afmeting zich met de Damsterplas?

2. Hoe is het theater gepositioneerd?

3. Zijn er verschillende mogelijkheden om de voorstelling bij te wonen?

4. Hoe werkt de backstage en hoe slaan ze décor stukken op?

5. Waar zijn de faciliteiten gevestigd? 1. 2.

• De Bregenzer festspiele kent 6000 zitplaatsen.

• Eis opdracht gever: 5000 zitplaatsen. Erg vergelijkbaar.

• Parkeerplaatsen niet onderzocht door eis van de opdrachtgever: geen parkeerplaatsen voor publiek. Directe OV verbinding.

• Grootte van het gebouw beperken voor huidige bewoners van de boerderij.

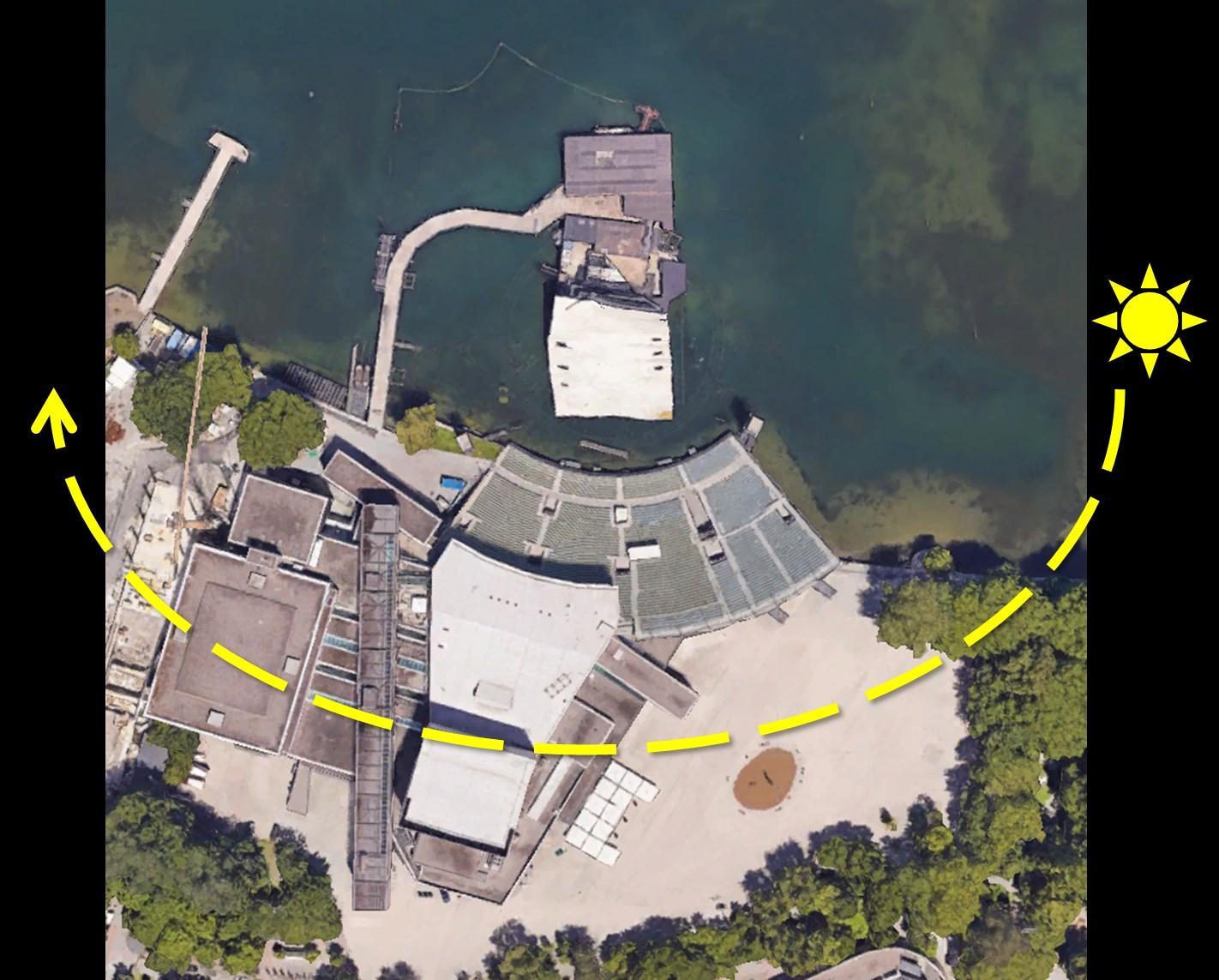

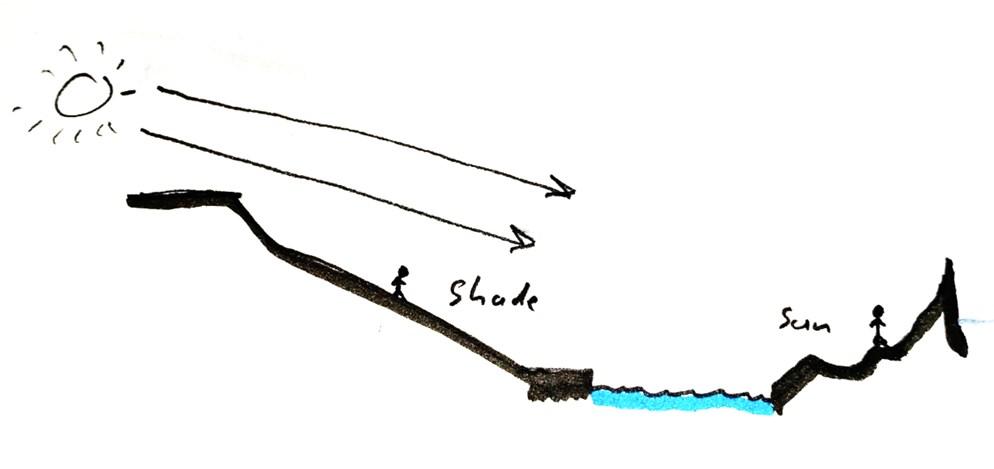

• Perfecte nood-zuid oriëntatie. Toeschouwers kijken nooit tegen de zon in. belangrijk voor het ontwerp.

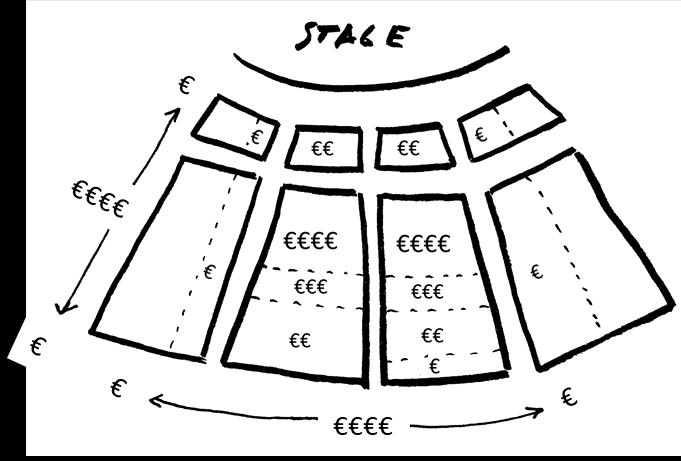

• Zitplekken op de tribune zijn verdeeld in prijs door de zichtlijnen. Hoe beter het zicht hoe duurder de plaats.

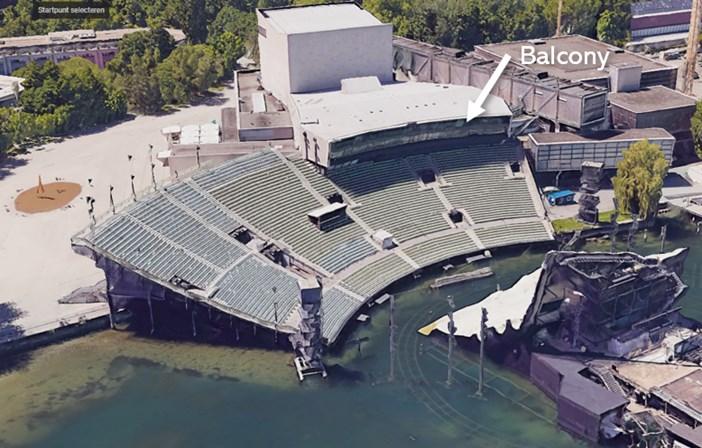

• Lounge balkon geeft een extra luxe beleving. Eigen parkeerplaatsen en binnen comfortabele zitplekken.

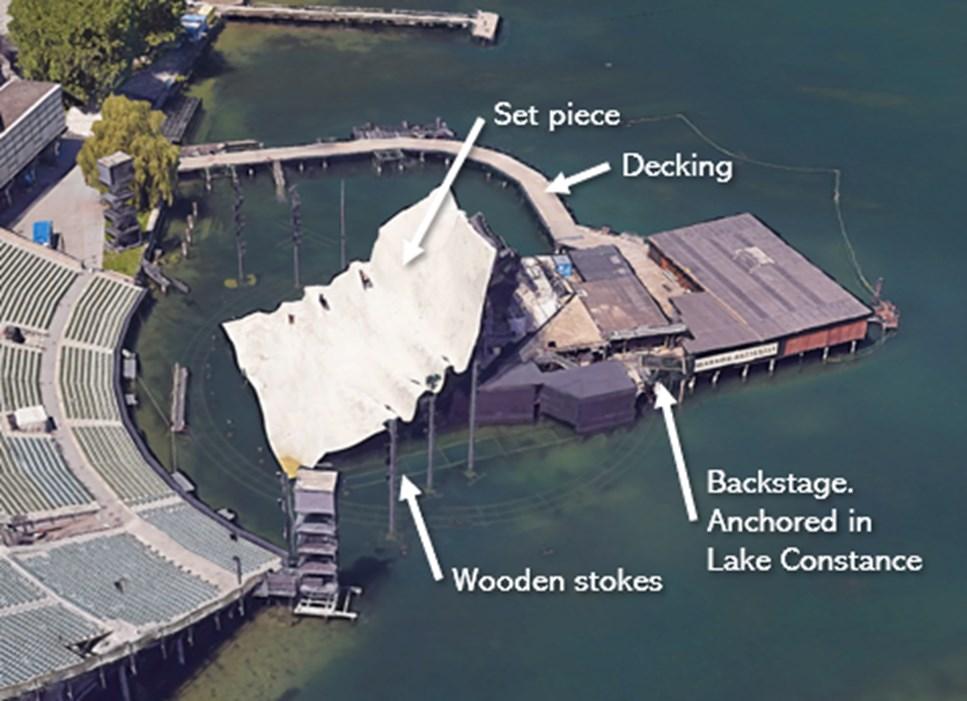

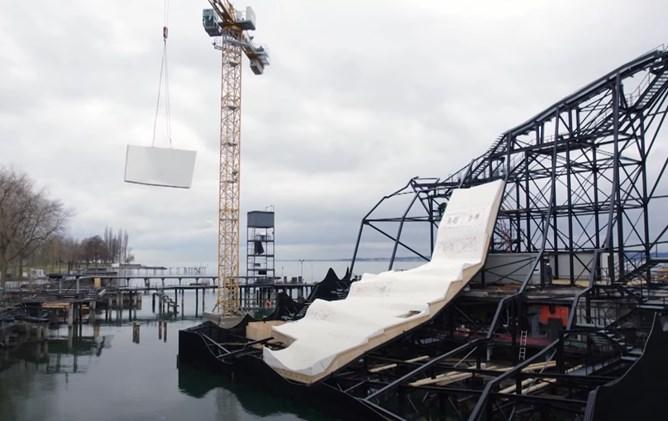

• De décor stukken worden elke 2 jaar veranderd. Wat laat zien dat het podium niet drijft maar vast zit in de grond.

• Er wordt veel gebruik gemaakt van hoogwaardige audio installaties en project mapping. Deze techniek heeft ruimte nodig voor de bediening er van.

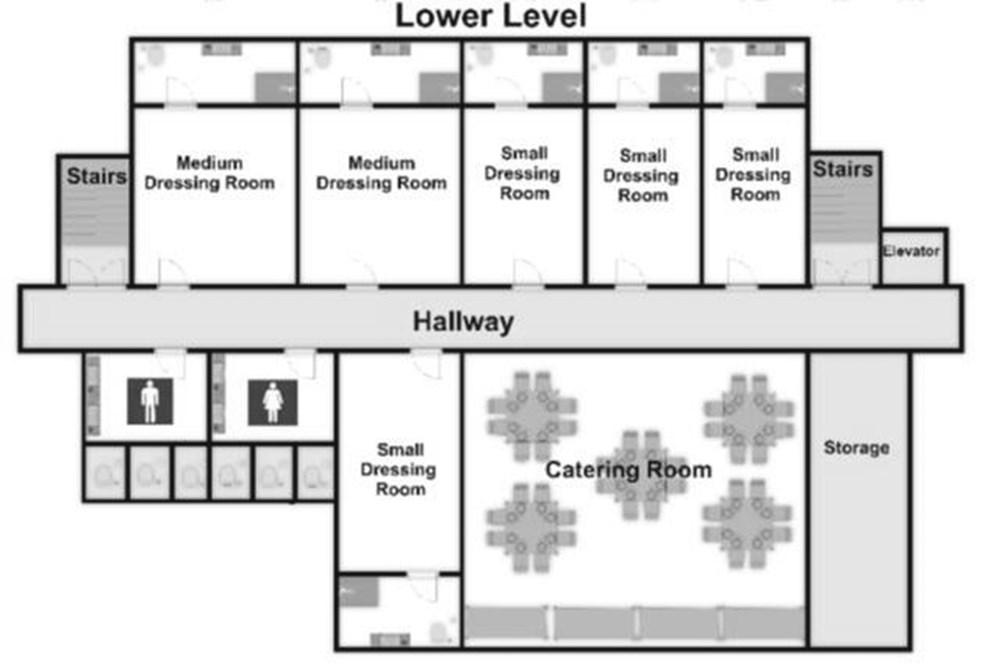

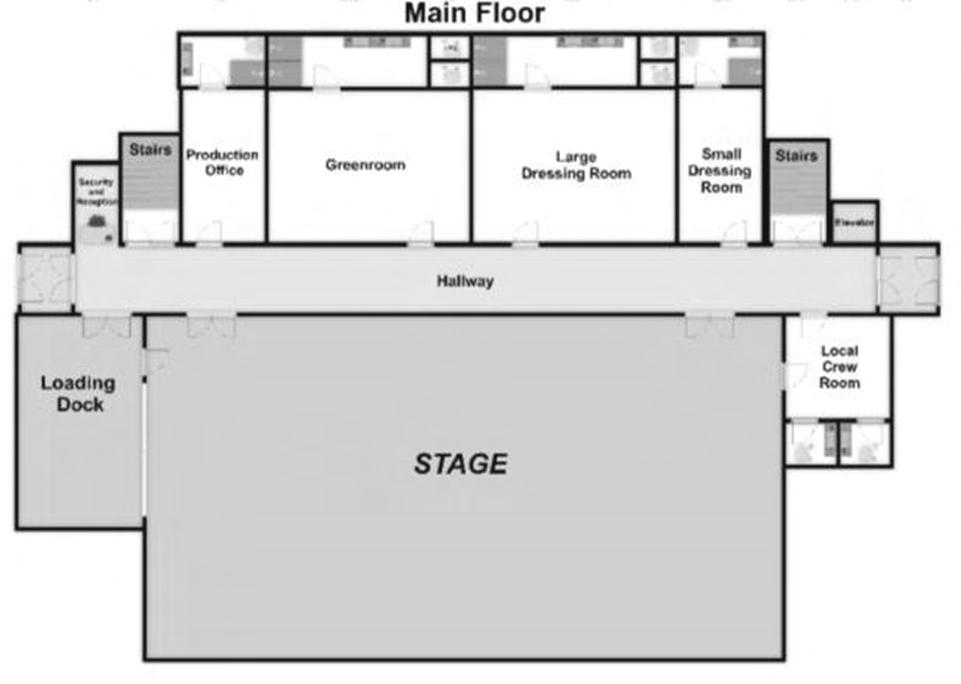

• De daadwerkelijke indeling bij het Bregenzer Festspiele is onbekend. De boven staande indeling geld als een vuistregel voor zeer grote theaters.

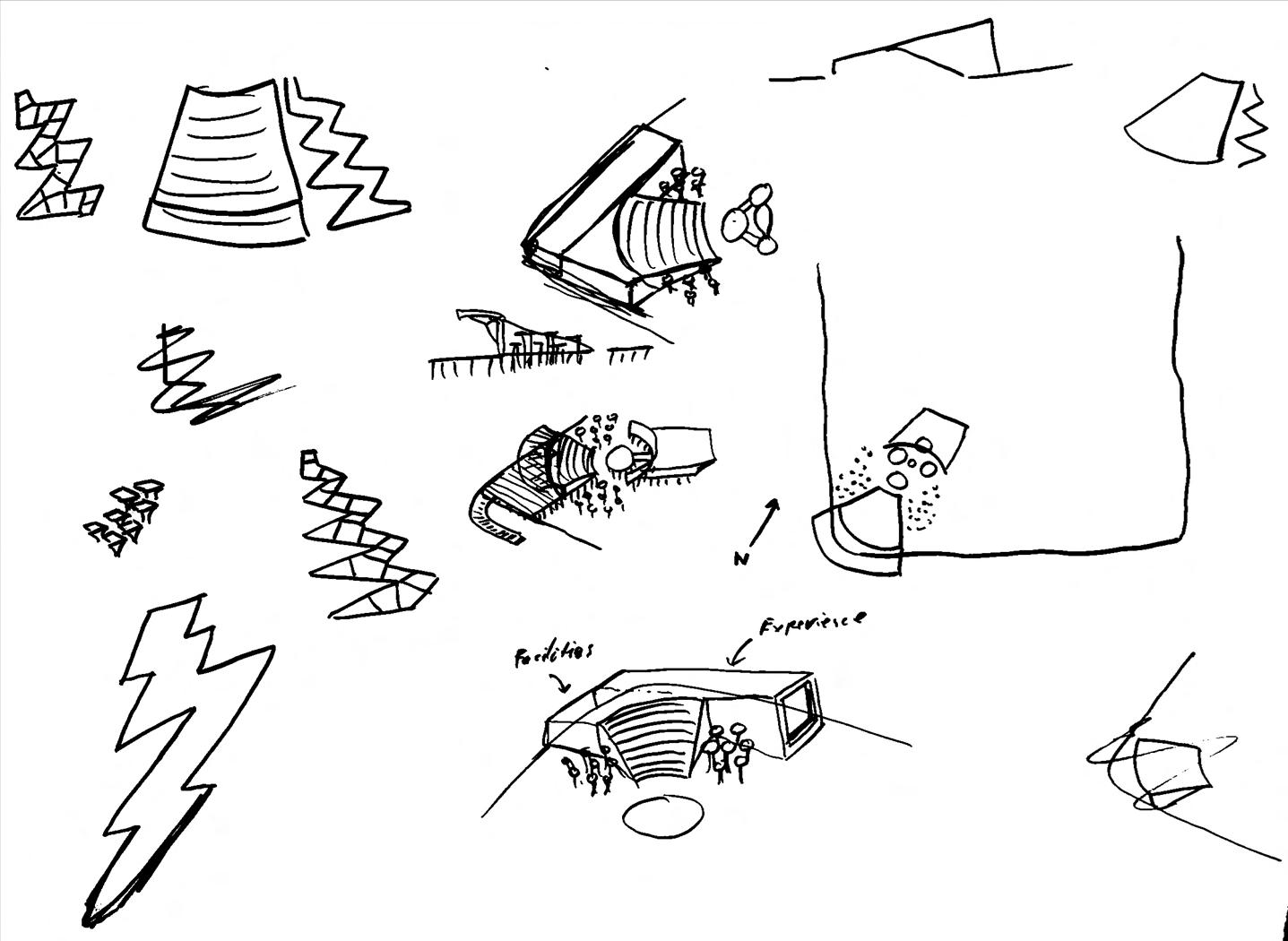

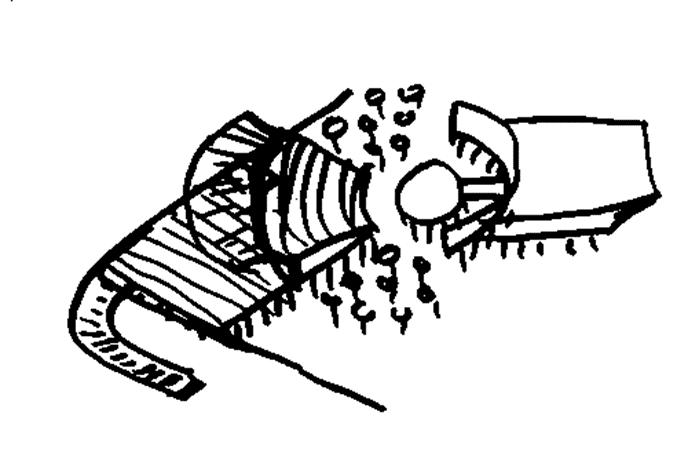

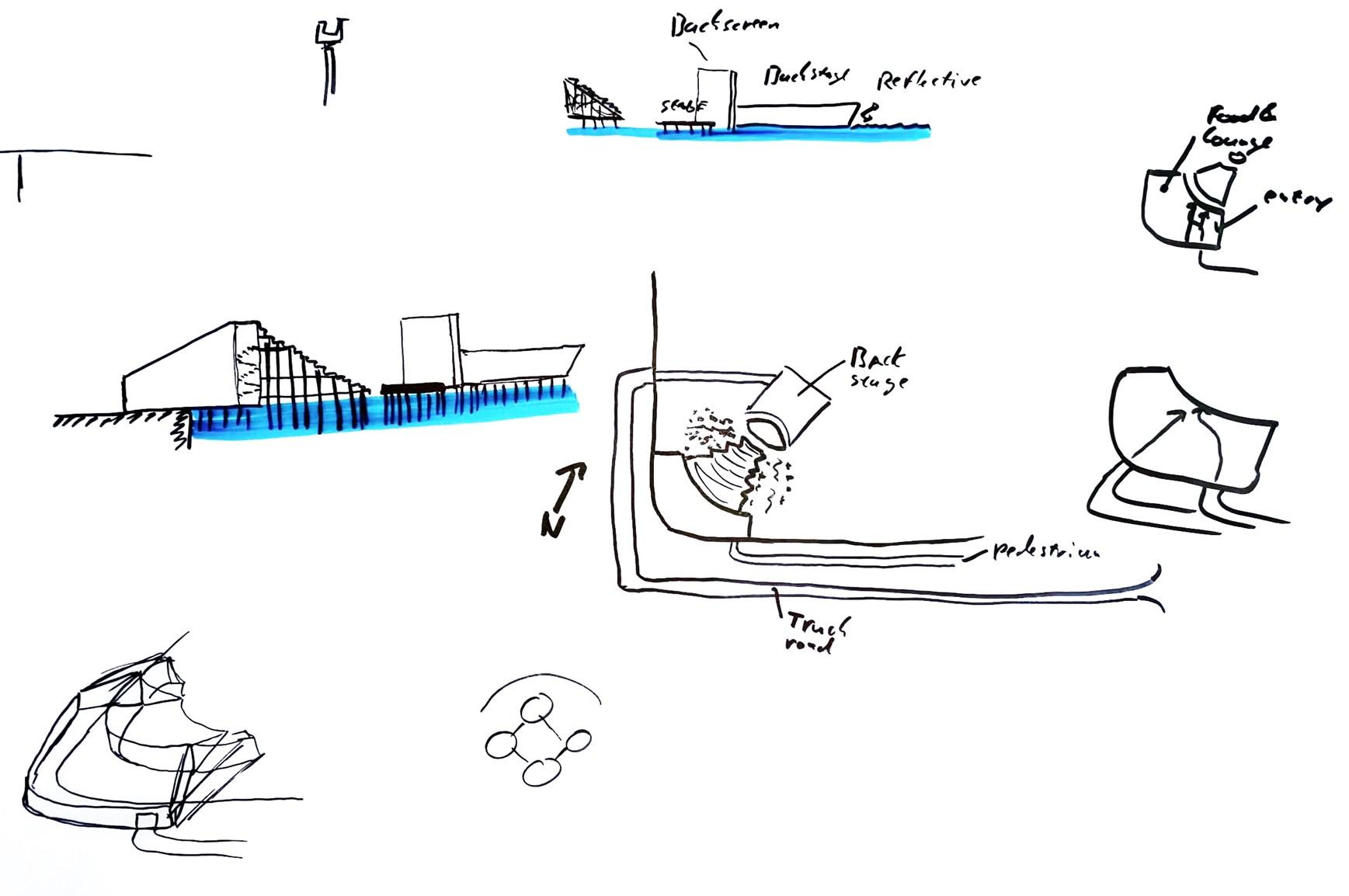

Schetsen en ideeen

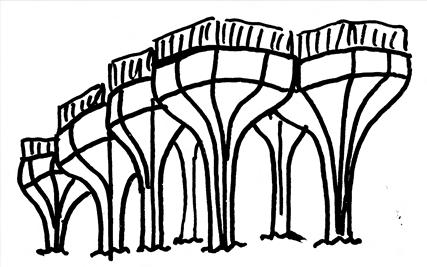

paddestoel tribunes concept

Belangrijkste Eisen opdrachtgever

· Groeimodel: 1500 -> 5000 zitplaatsen.

Uitzicht op het water.

Monument voor aardbevingsgebied.

Laat je fantasie de vrije loop.

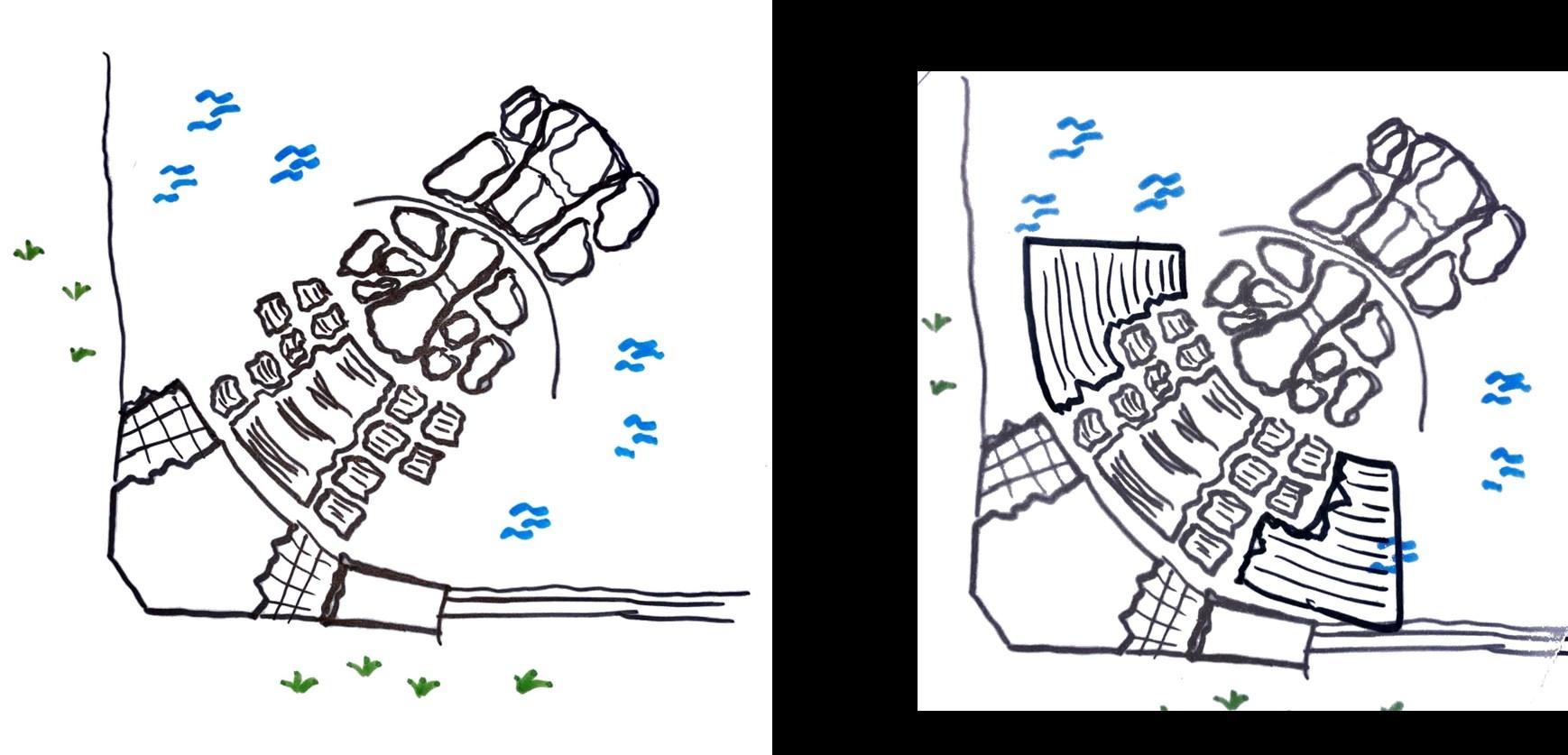

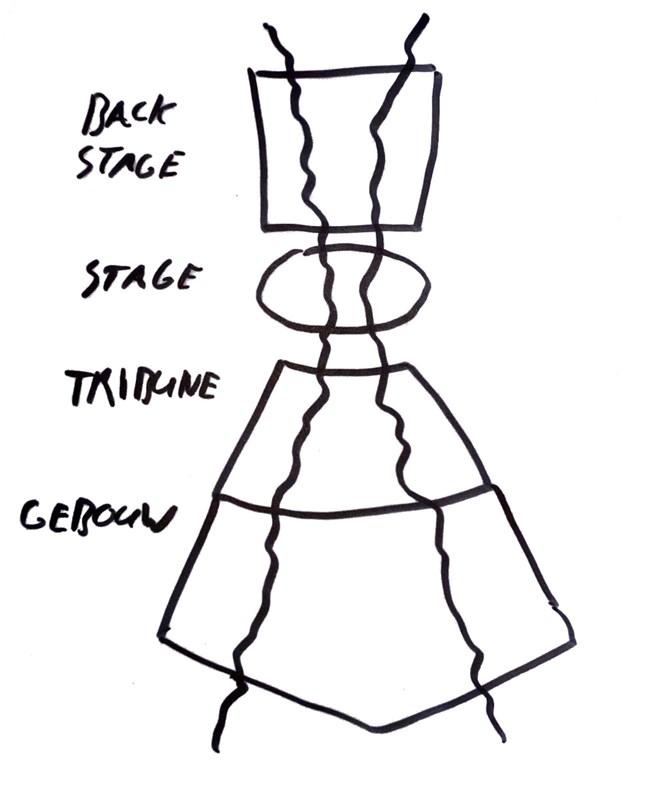

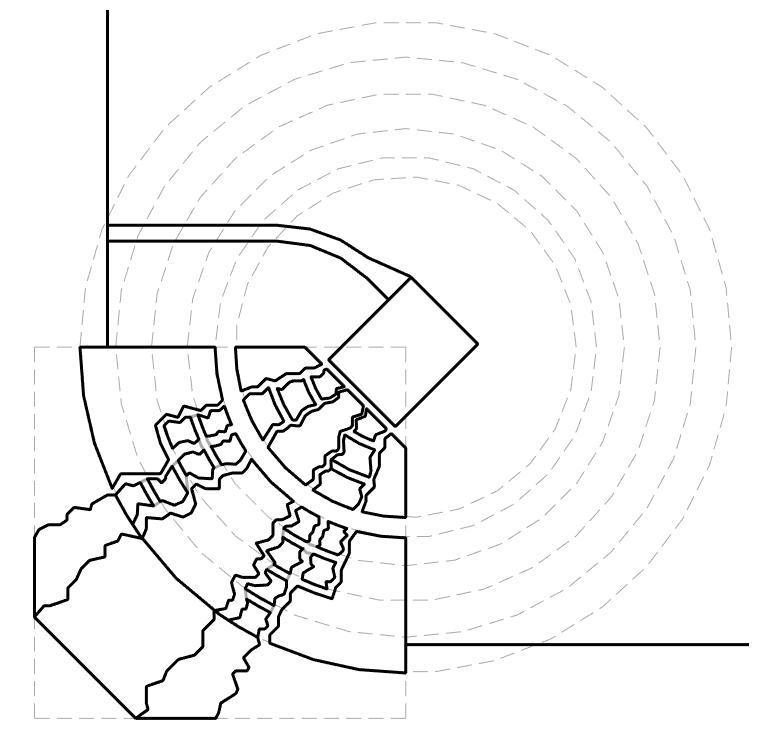

Tijdens de eerste brainstorm sessie leek het een goed idee om paddenstoel achtige tribunes te maken die in kleine of grote getallen bij gebouwd kunnen worden om te voldoen aan het groeiende aantal toeschouwers. Hierbij zal er wel een tribune zijn die uit een groot stuk bestaat in het midden.

In dit concept is een aardbeving thema toegepast namelijk, twee scheuren door de tribune. Deze scheur zorgt voor een brokkelige gefragmenteerde look die de omtrek van de paddenstoel tribunes moeten vormen.

scheur

tribune paddenstoel tribune

Ontwerp thema verscherpen

Groeimodel

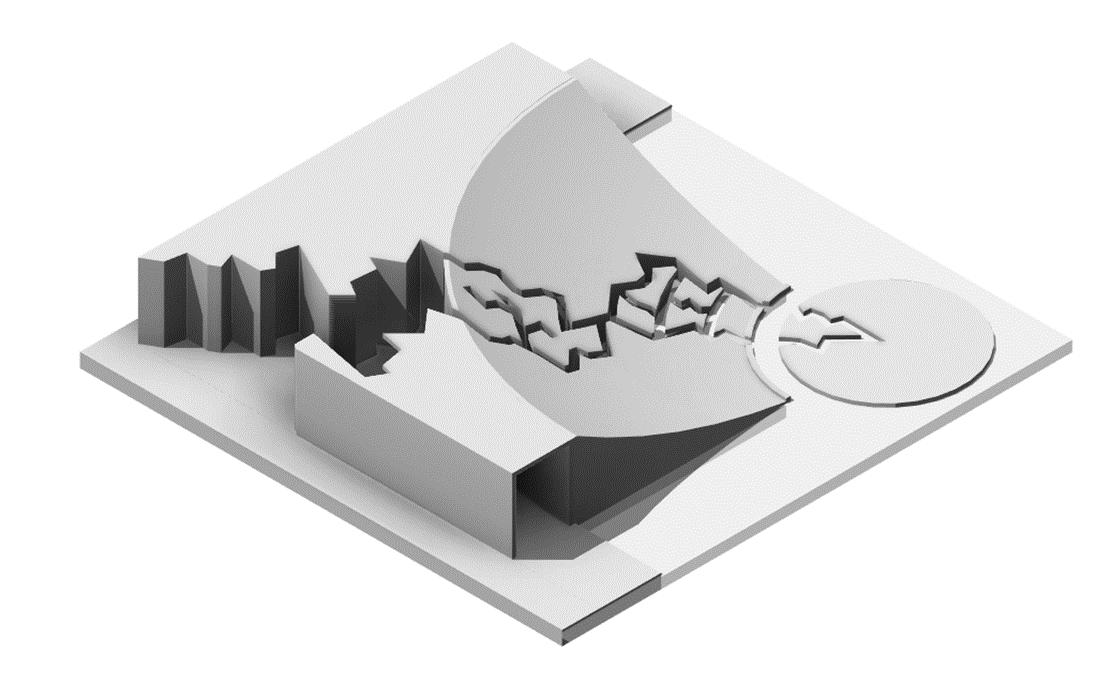

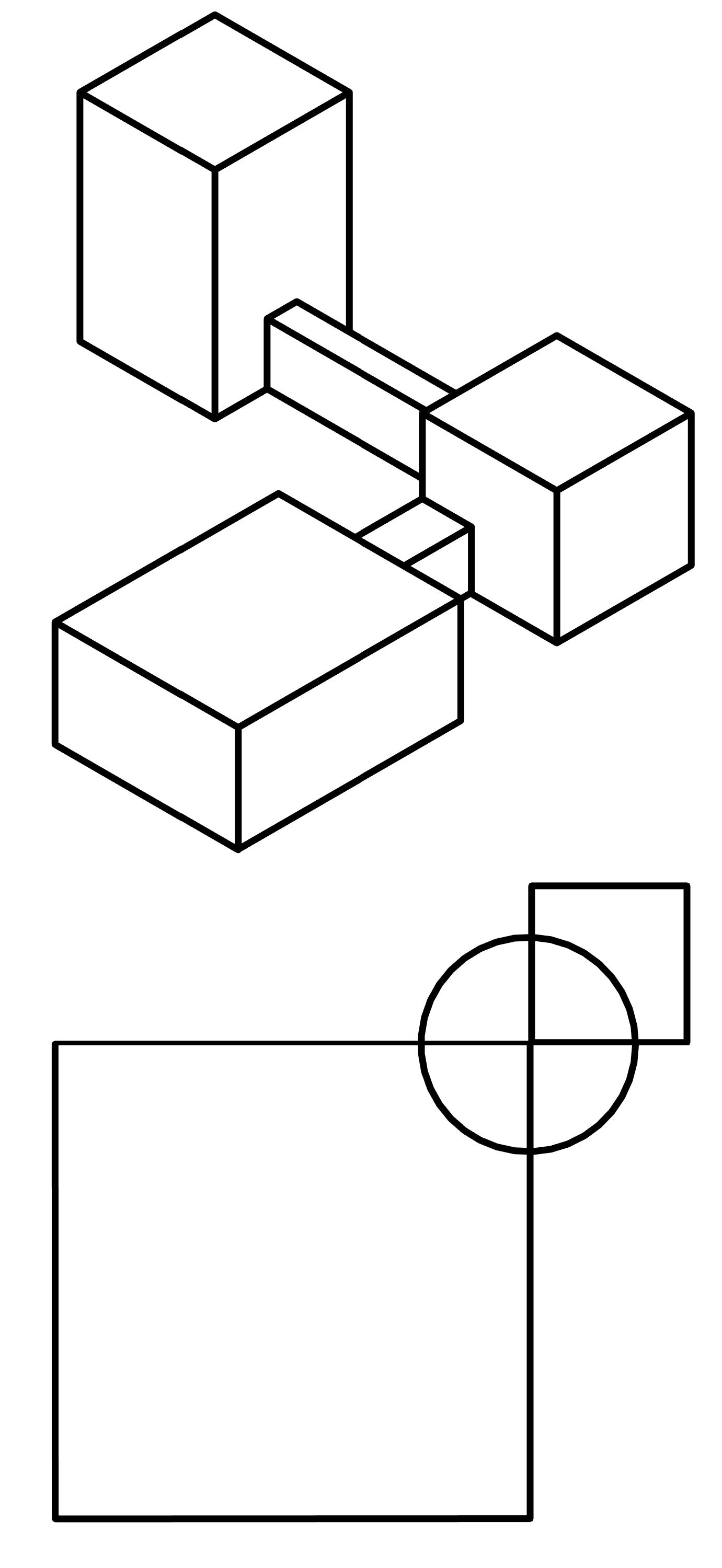

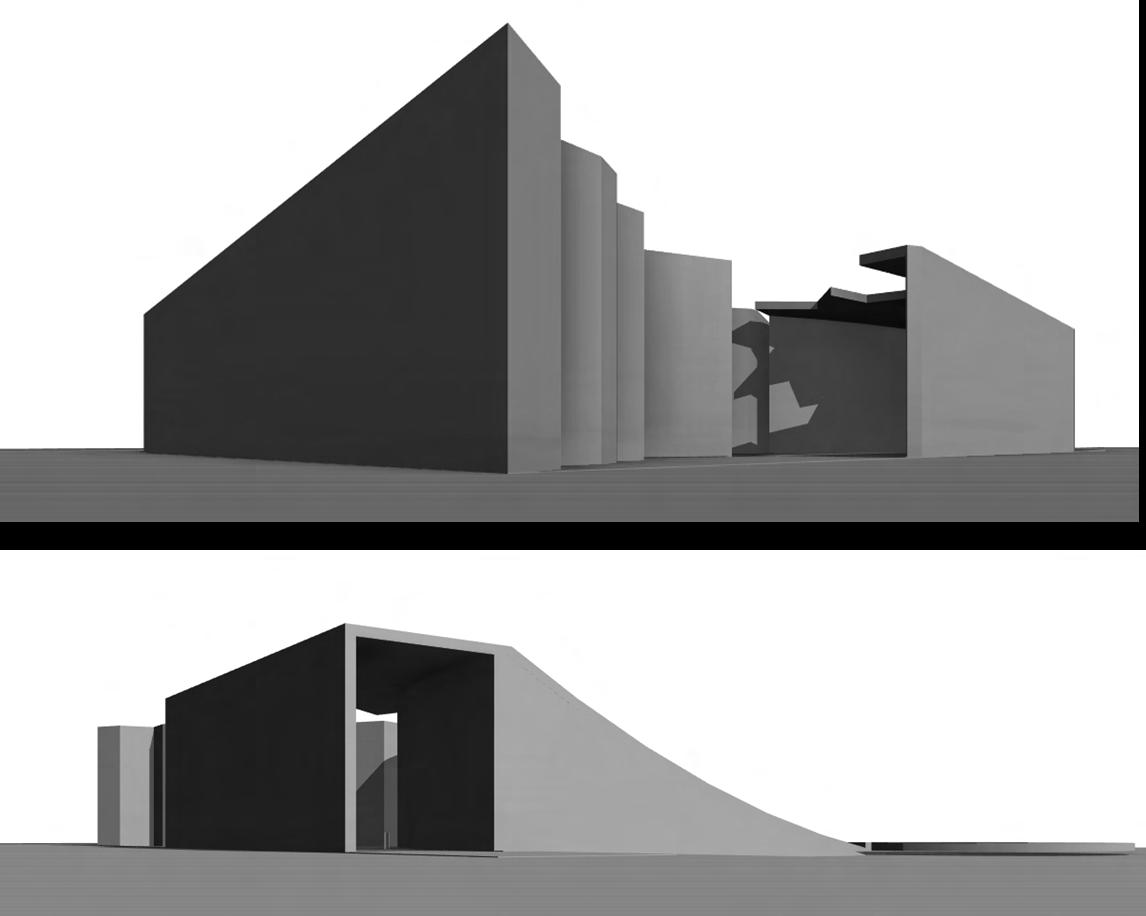

Ontwerp werd te druk met twee scheuren door het hele gebouw waardoor het ontwerp thema lastig te herkennen was. Hierdoor is geëxperimentéérd met een scheur. Dit concept bleek wel een erg mooie compositie te hebben van een vierkant en een cirkel.

De paddenstoel tribunes zijn uit het ontwerp. Nu een massief gebouw. Een perfecte vorm met één imperfectie.

Grote monumentale uitstraling. Homogeen materiaal. Toegangspoort als portaal naar de wereld van het theater.

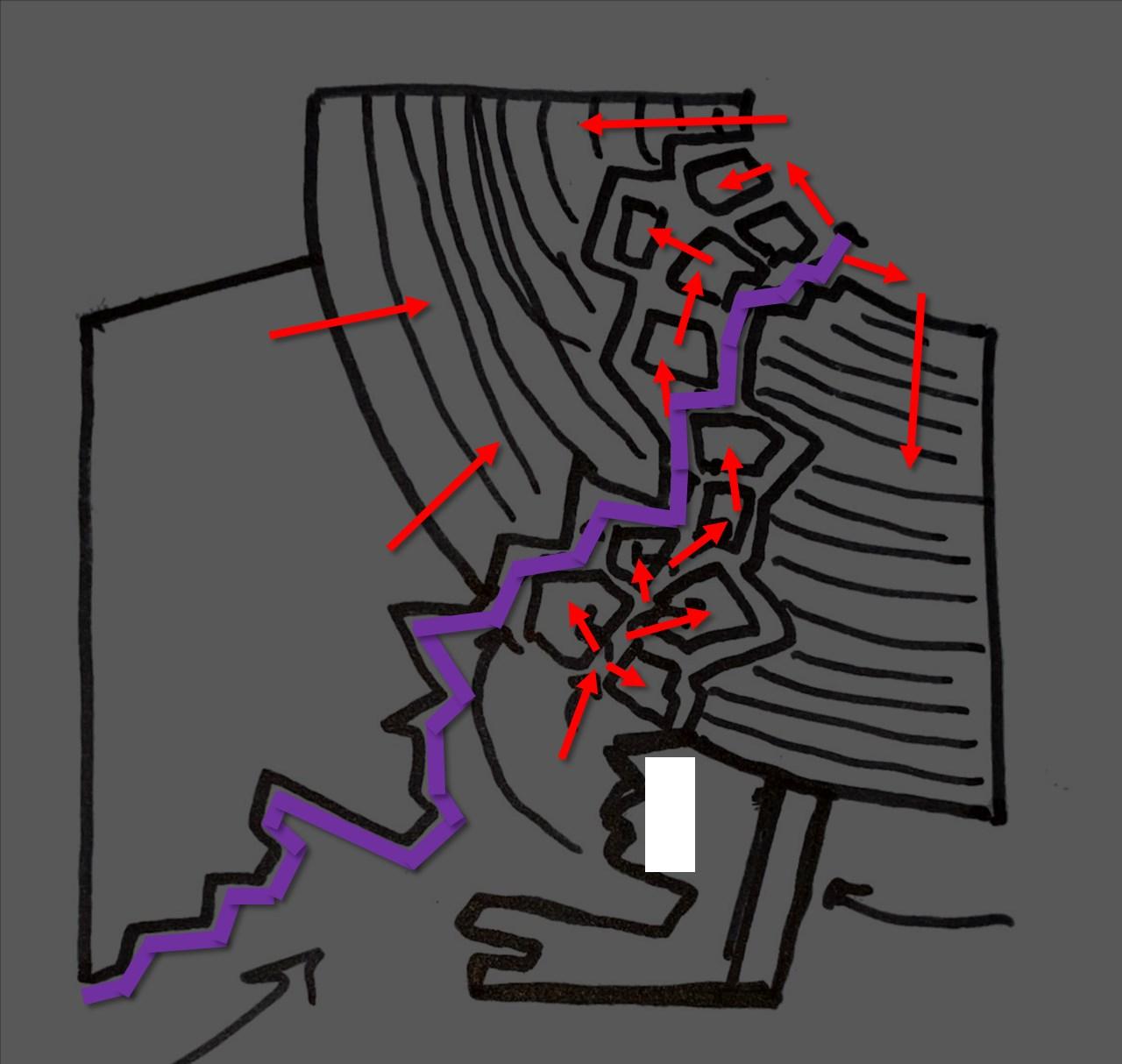

de scheur als hoofd weg andere routes

smalle paden

grote onthulling

Beeld vanuit de scheur.

Beeld vanuit de scheur. Trap naar hoger gelegen tribune

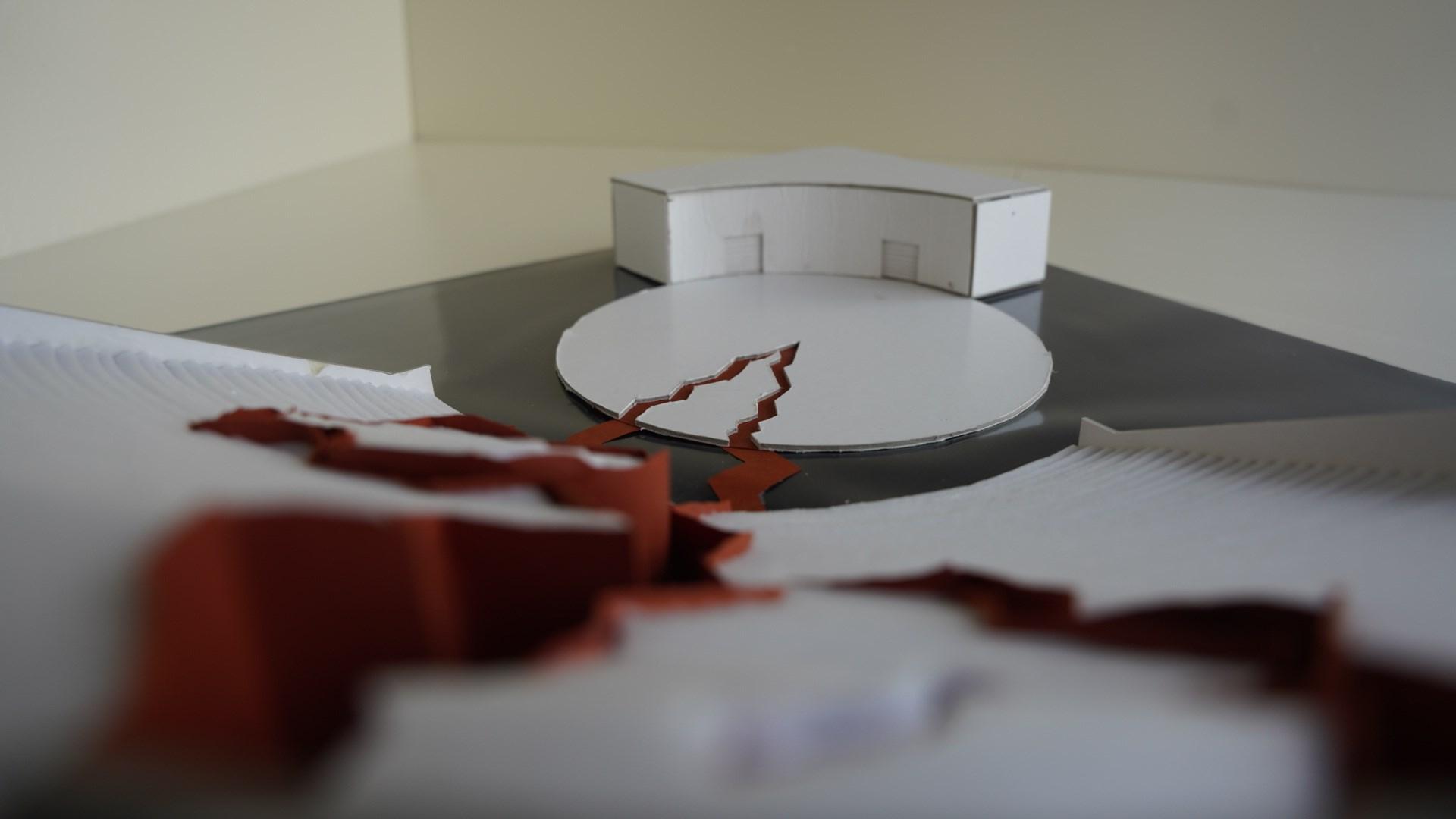

Het uitzicht vanaf de tribune over het podium en de Damsterplas.

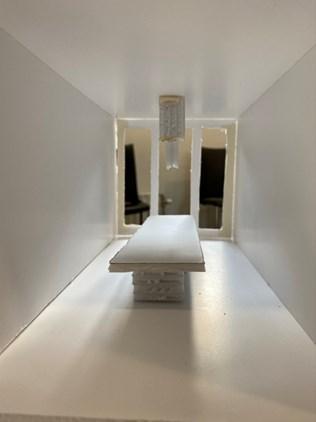

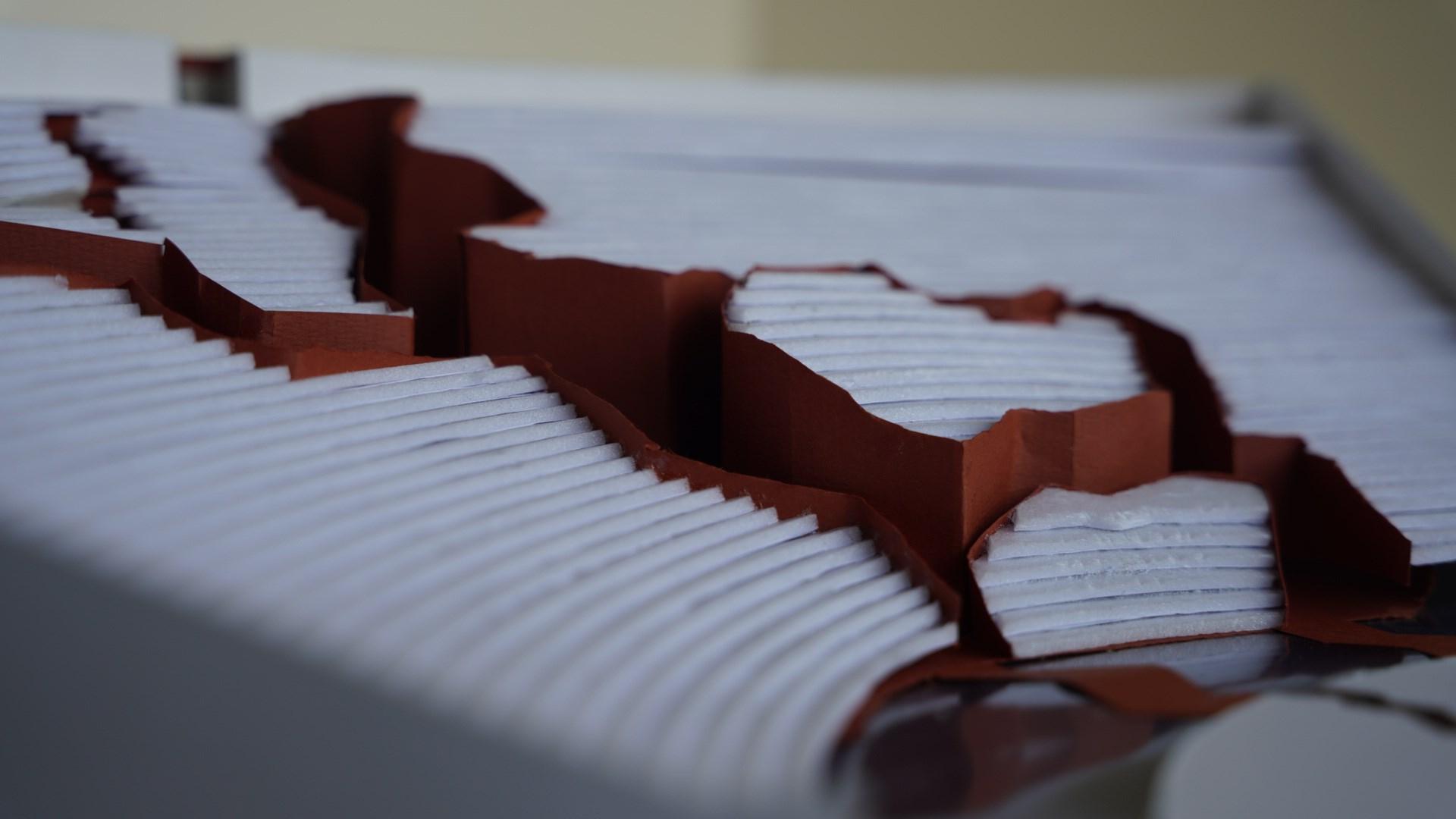

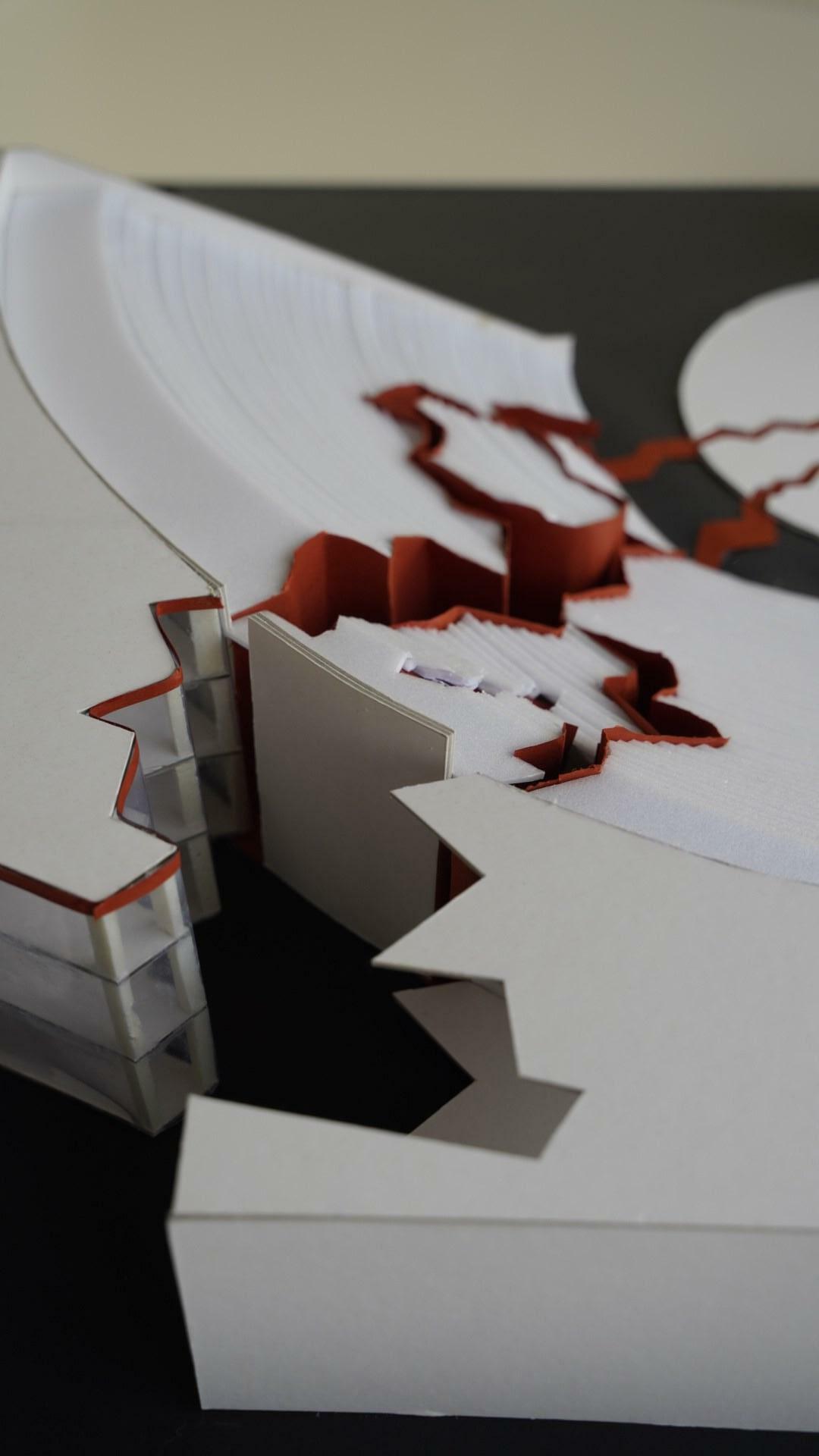

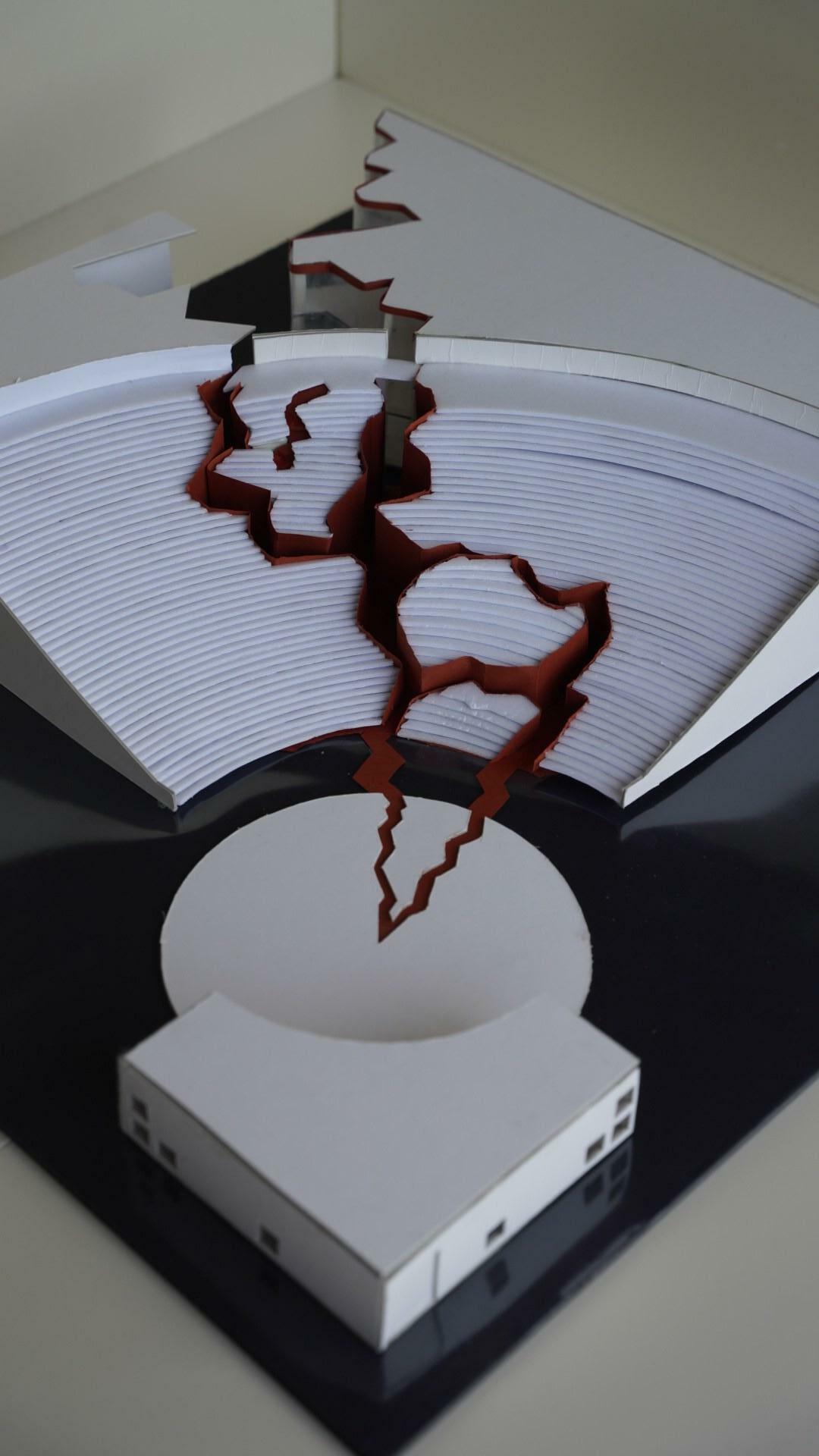

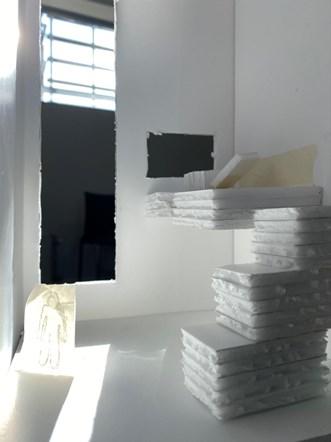

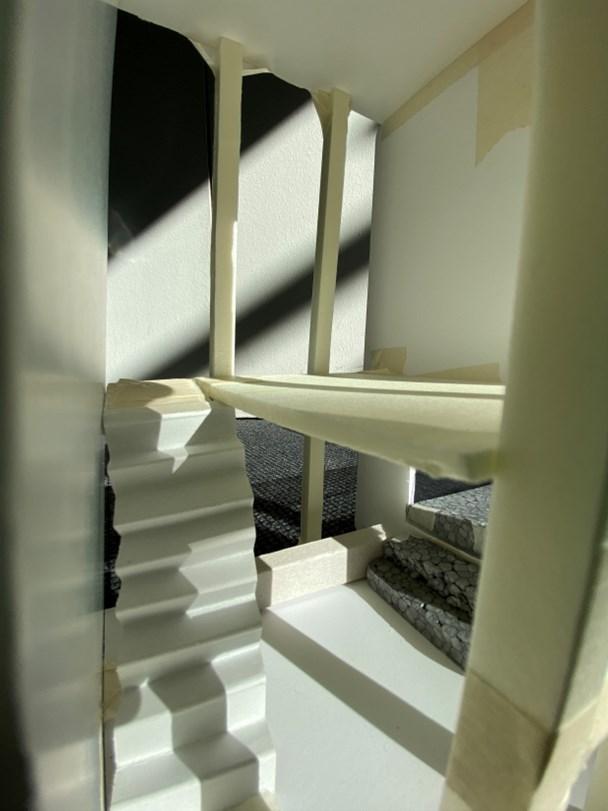

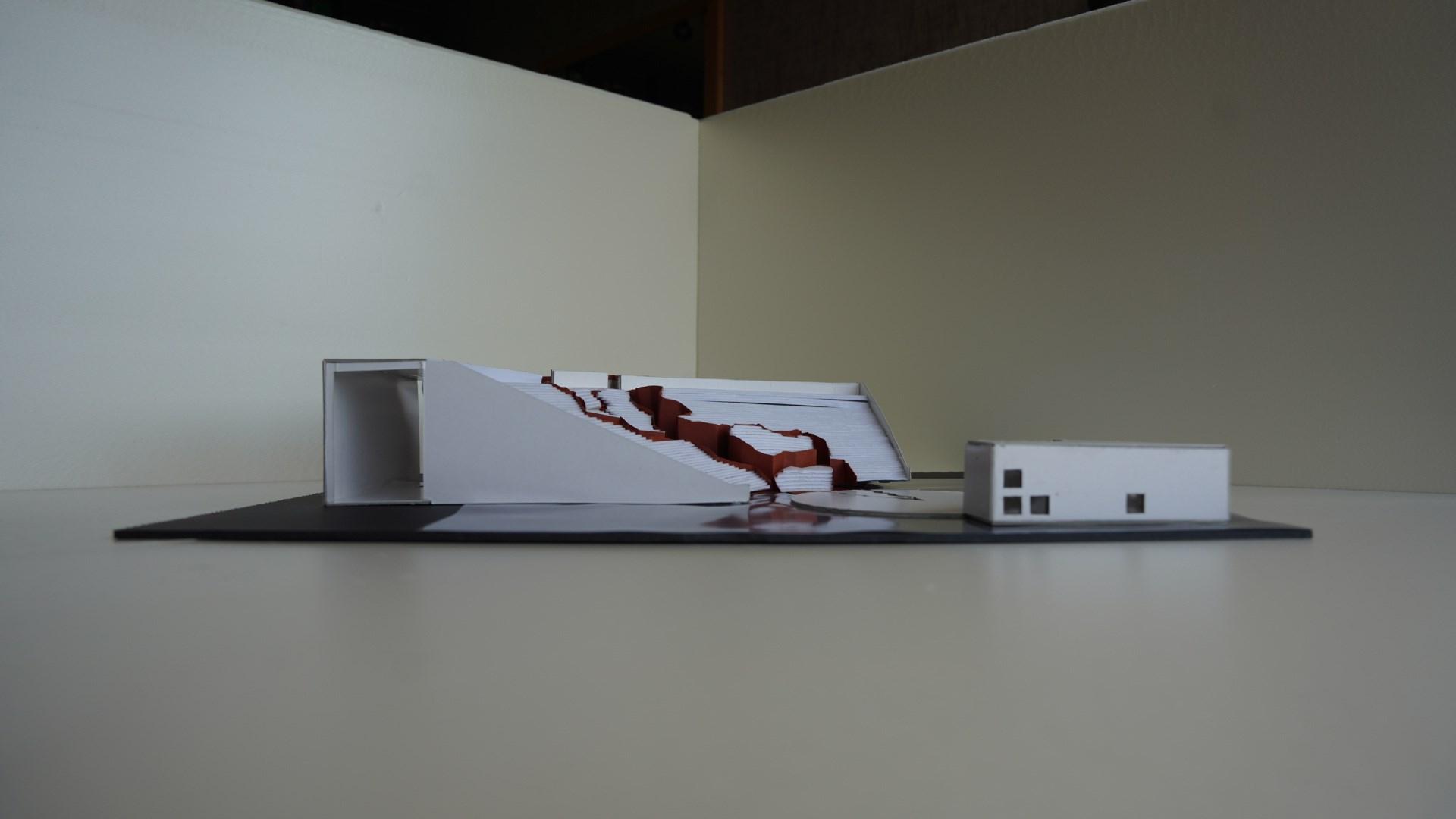

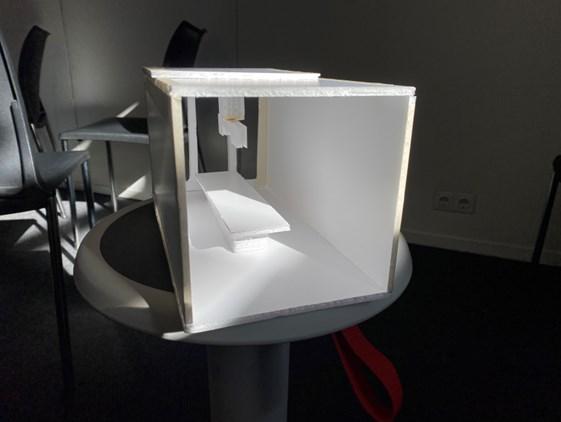

De maquette is gemaakt om het contrast tussen

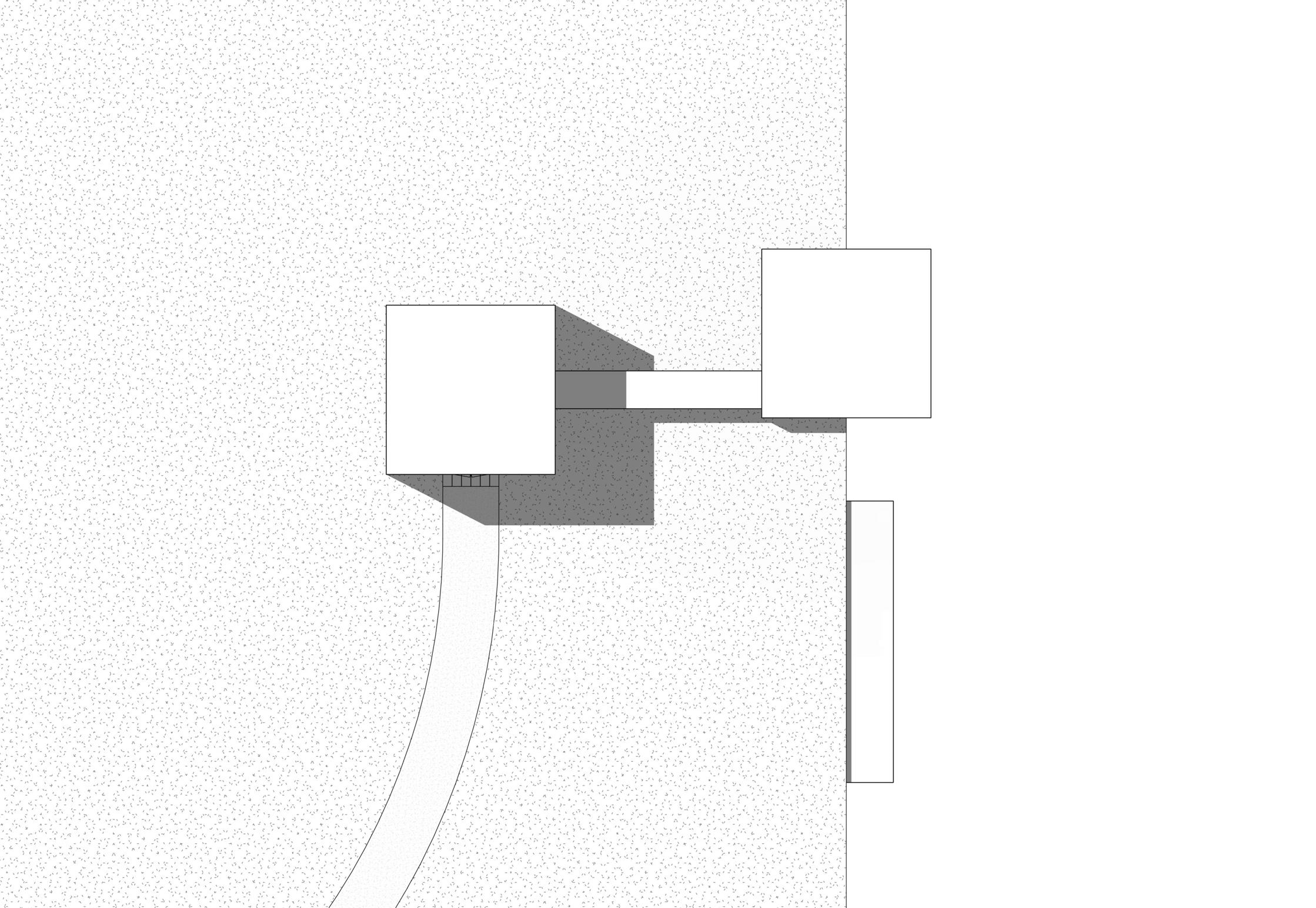

Masterplan

1. De Klif

2. Oprit

CONNECTED BOXES ALPEN GEBERGTE

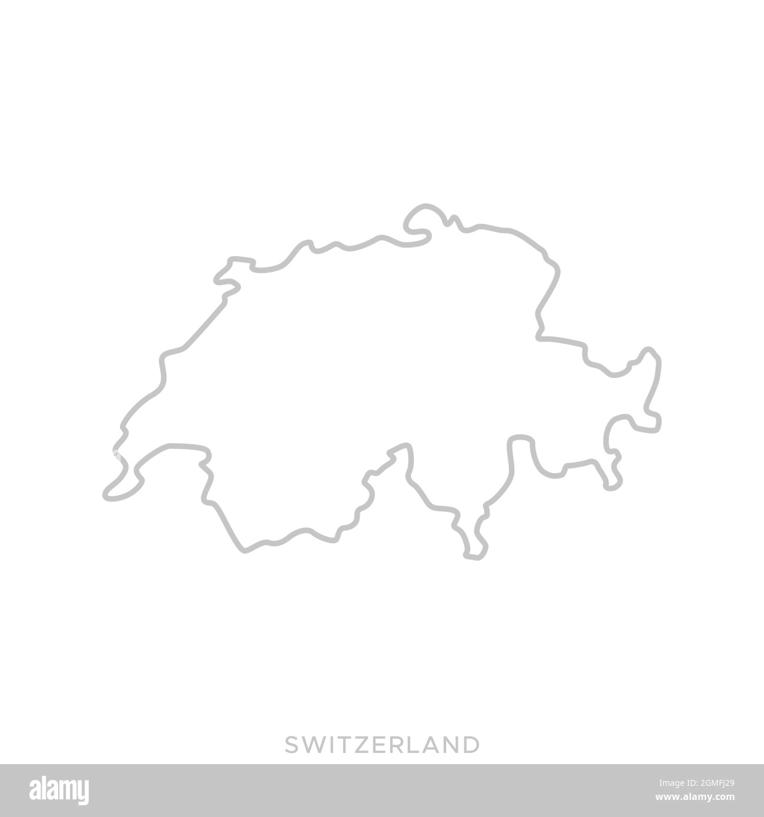

Locatie: Zwitserland

Categorie: Woning. fictie

Minor Architectural Design, HBO Built Environment 2022

Opdrachtgever: de hanzehogeschool Groningen

Dit project is tot stand gekomen door voort te borduren op voor gaande modules van de studie. Deze modules waren zwaar gericht op intuïtief ontwerpen middels verschillende materialen zoals, foam, karton en papier. Tijdens het ontwerpen van dit project is vooral gefocust op hoe ik toevoegingen kan doen aan het ontwerp zonder het ontwerp thema te verliezen. Voor mij lag dit vaak bij het opnieuw gebruik maken van lijnen en vormen die al gevestigd zijn in het ontwerp.

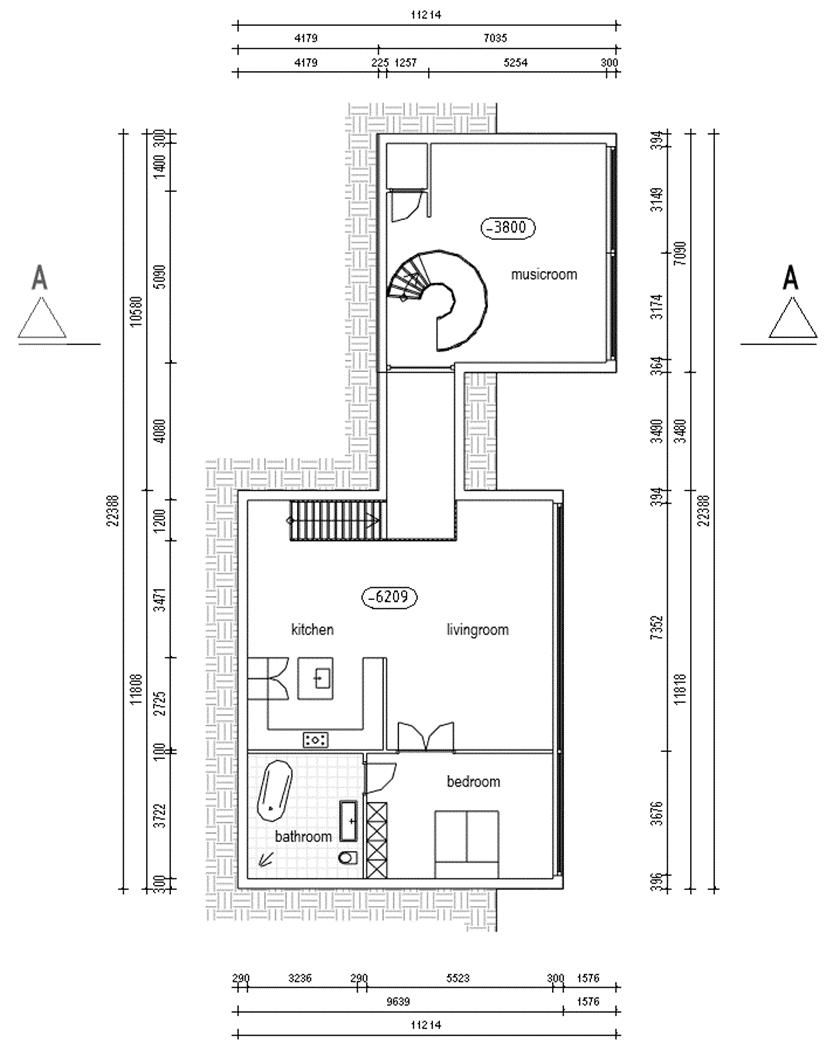

4. Gang

5. Muziek studio

3. Entrée gebouw

6. Leefruimte

2.

4.

5.

6.

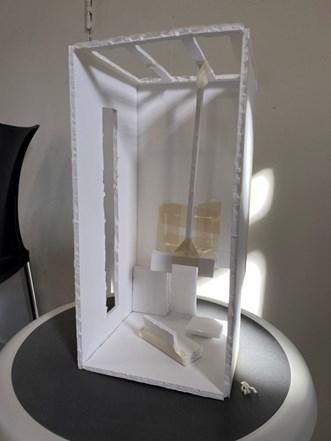

Ontwerp proces

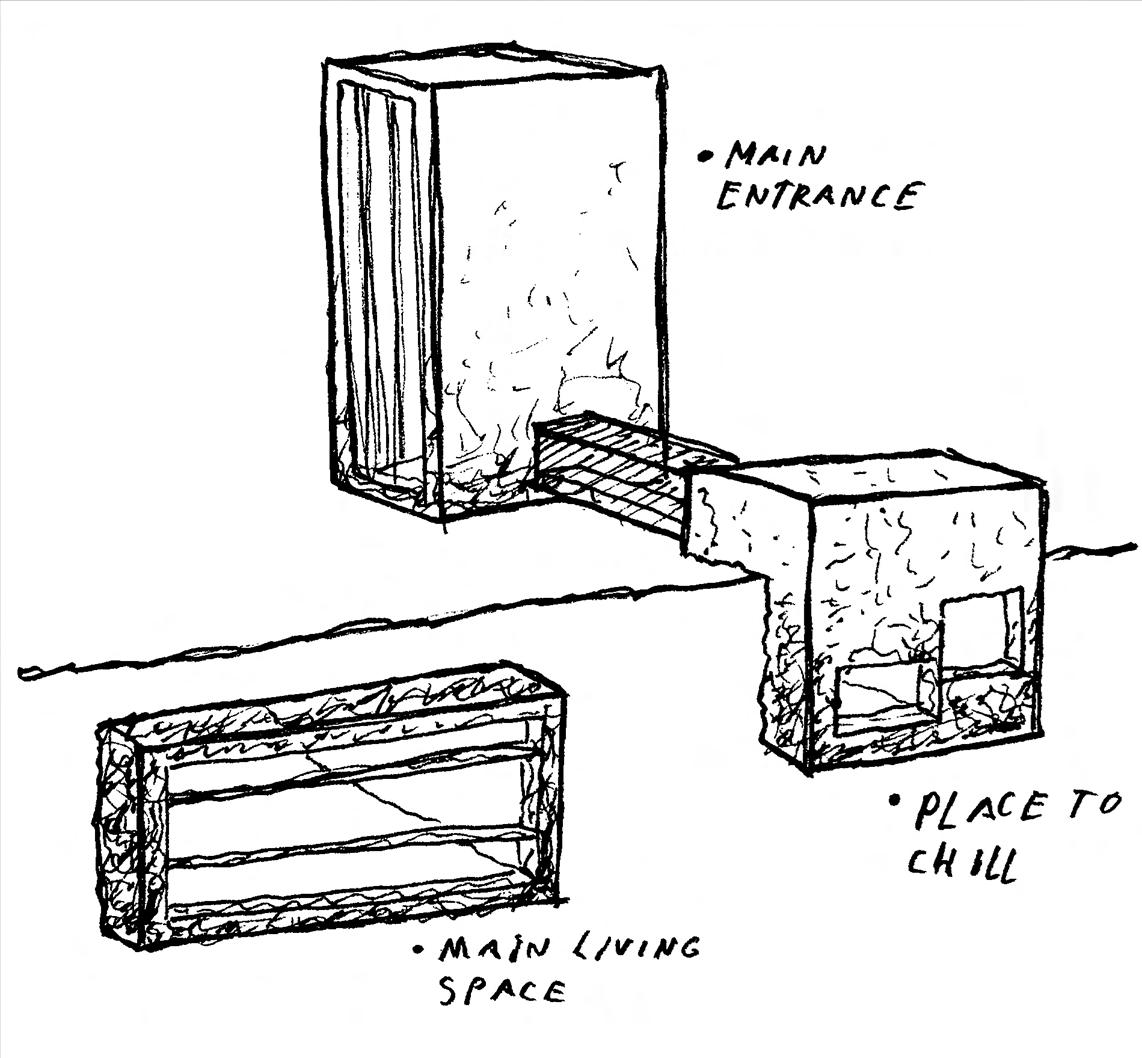

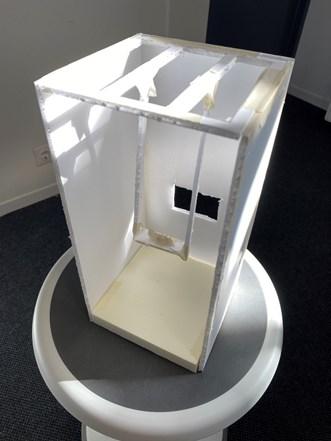

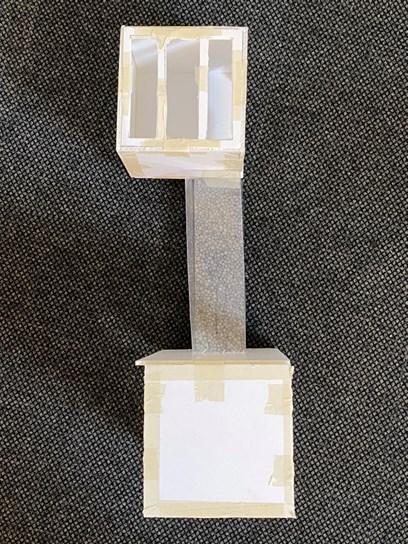

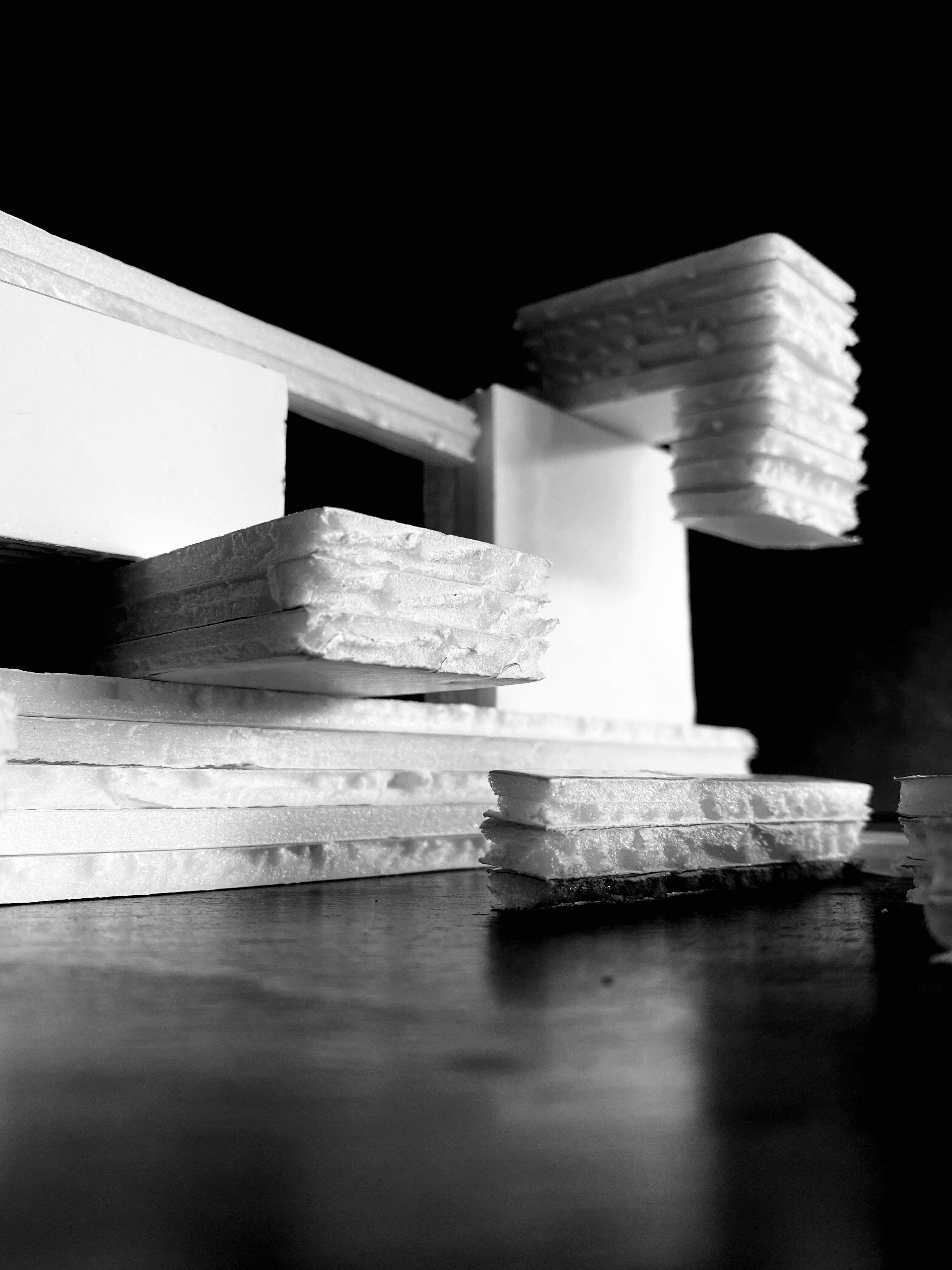

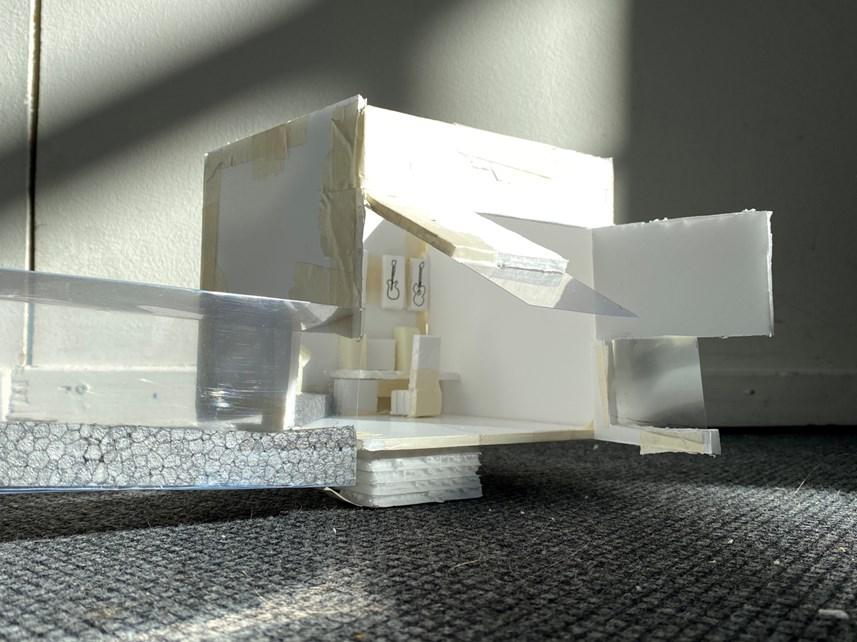

Hierboven staan een aantal versies die zijn ontstaan door intuïtief beslissingen te maken met vormen. Door op mijn gevoel af te gaan zonder expliciet na te denken over wat ik verwacht van de uitkomst zijn ontwerpen ontstaan die ik anders niet had bedacht. Dit heeft tot veel nieuwe inzichten geleid.

Uiteindelijk heb ik besloten om verder te gaan met het bovenstaande model. He gebouw moest een ruimte worden om mijn hobby uit te oefenen. Hierdoor is veel nagedacht over de vorm van de ruimte en hoe het lichtinval kan bijdragen aan hoe een ruimte uitnodigend kan worden.

Ontwerpen zonder te veel toe te voegen.

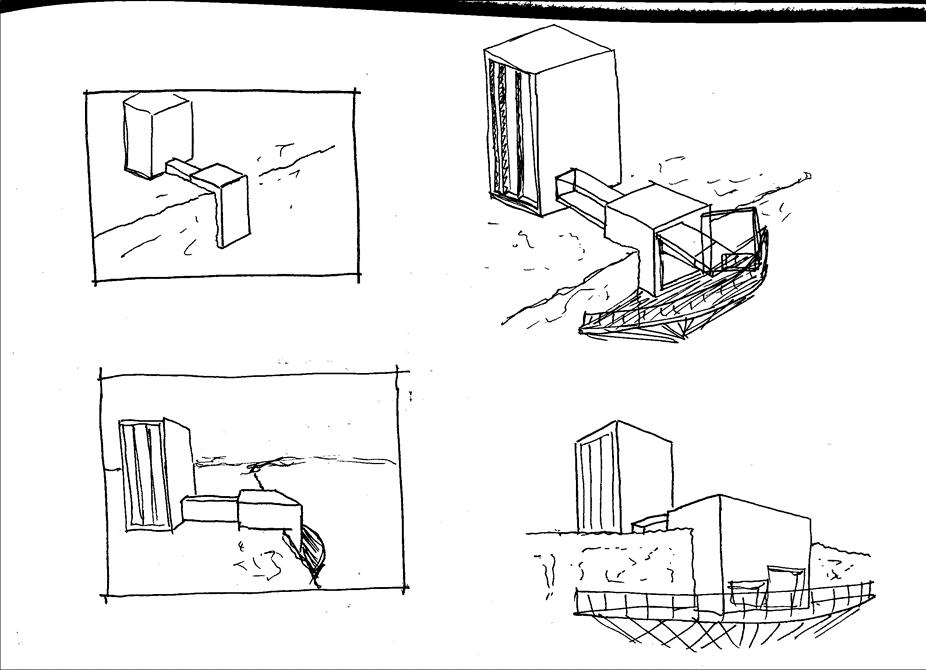

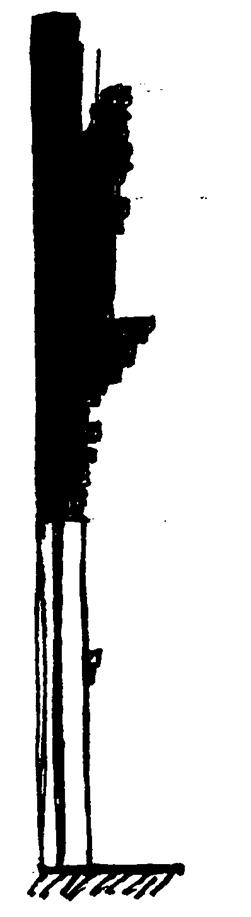

De schets hierboven laat zien hoe de toevoeging van een balkon weg kan nemen van het ontwerp. Het ontwerp wordt te druk en neemt weg van het thema connected boxes.

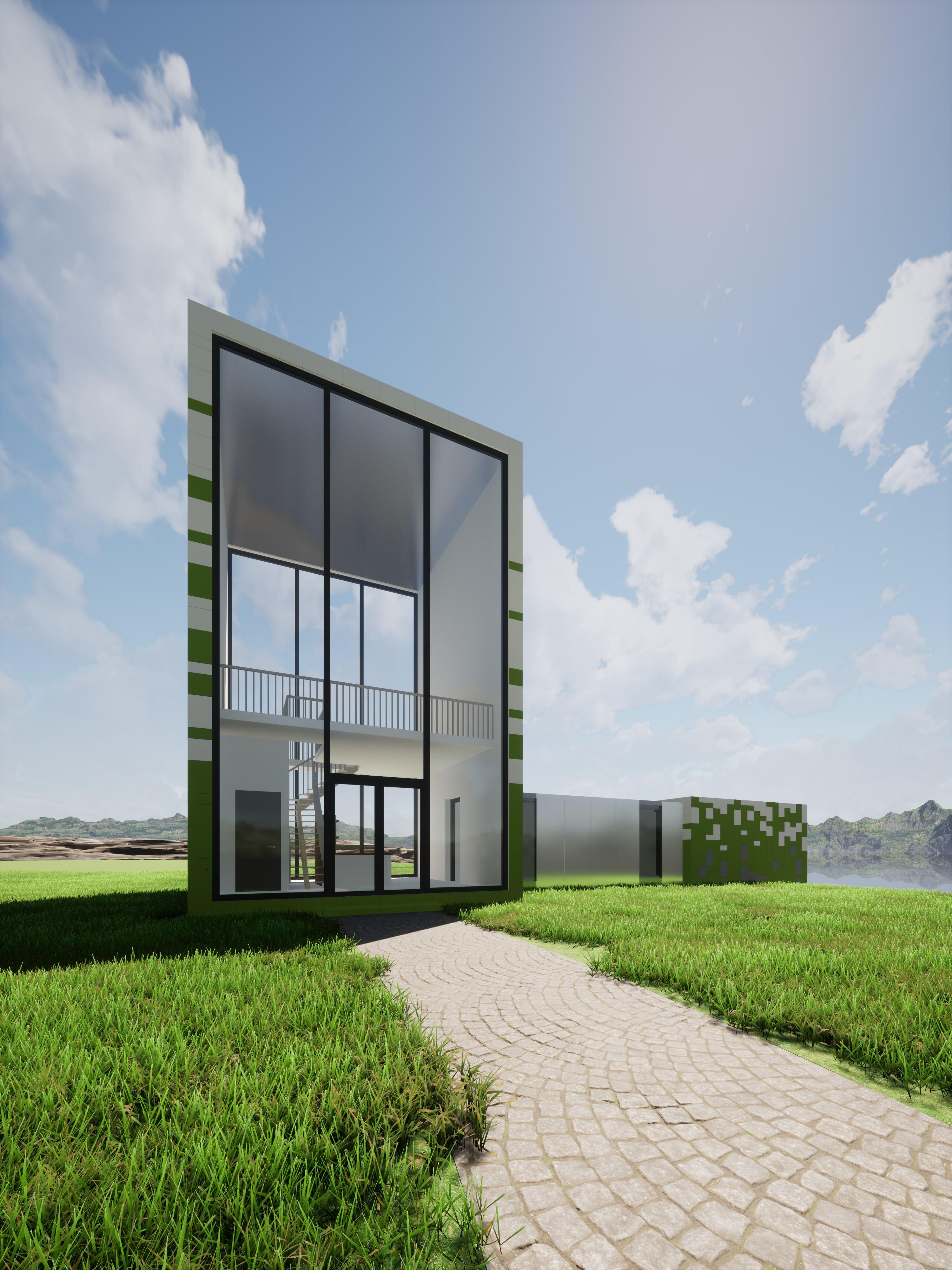

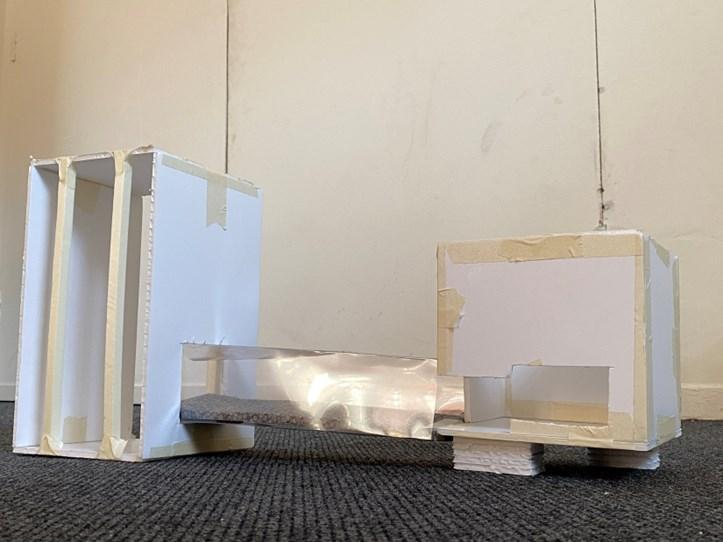

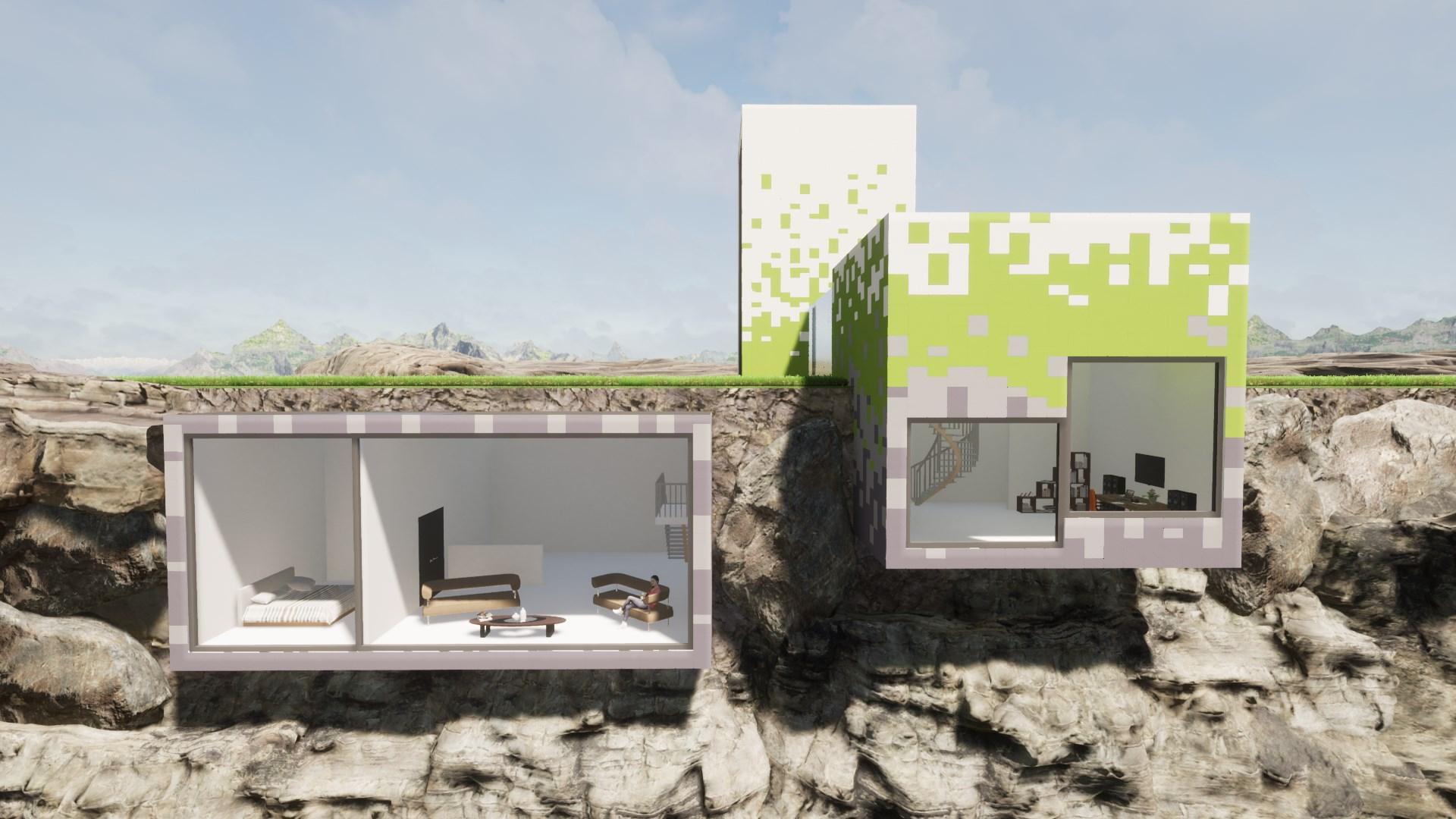

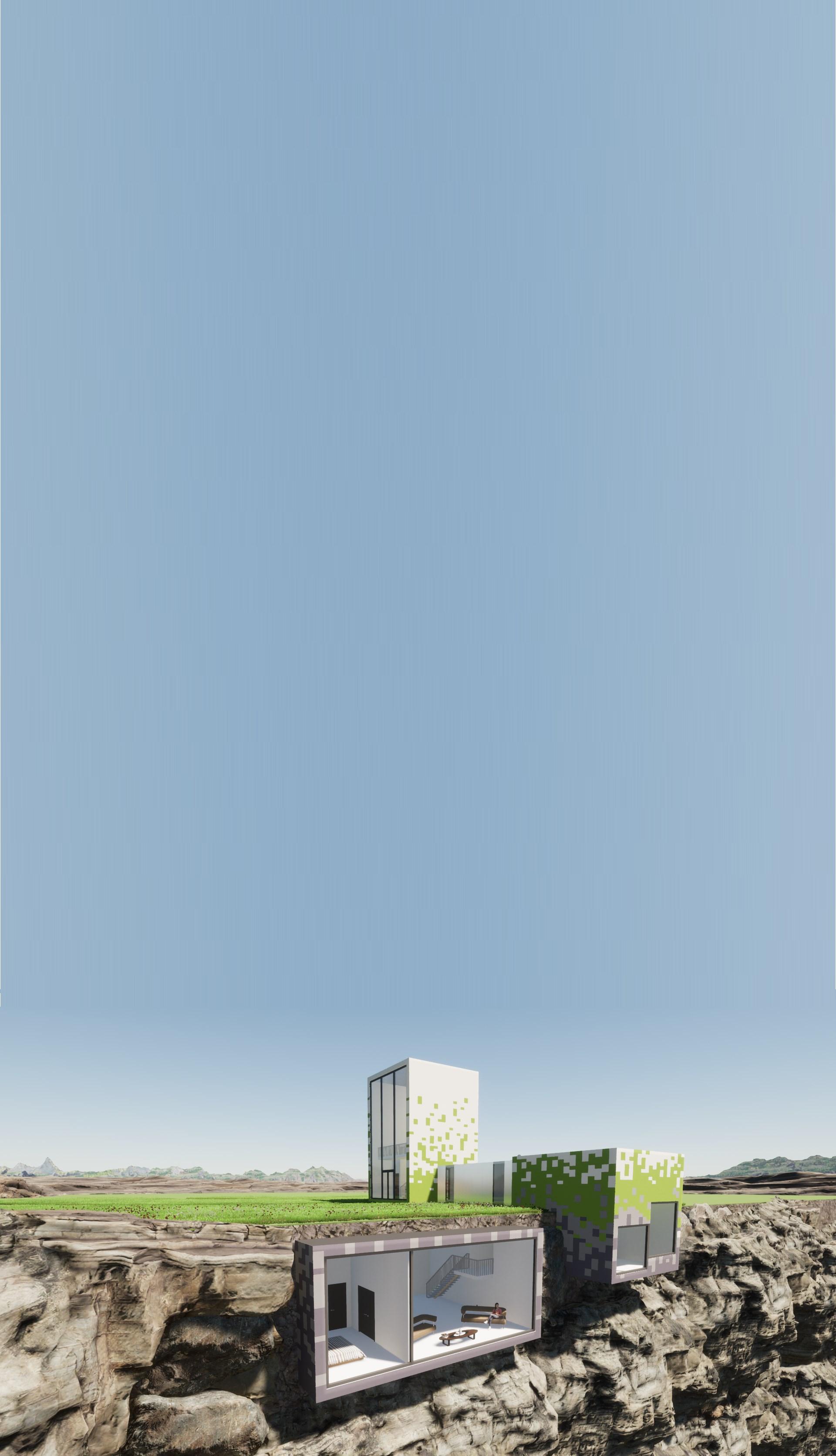

Connected Boxes

De toegevoegde ruimte in de klif past beter binnen het thema waardoor deze alleen maar wordt versterkt. Het langzaam onthullen werd net zo sterk versterkt aangezien het beste en grootste uitzicht pas als laatste wordt bereikt na binnenkomst.

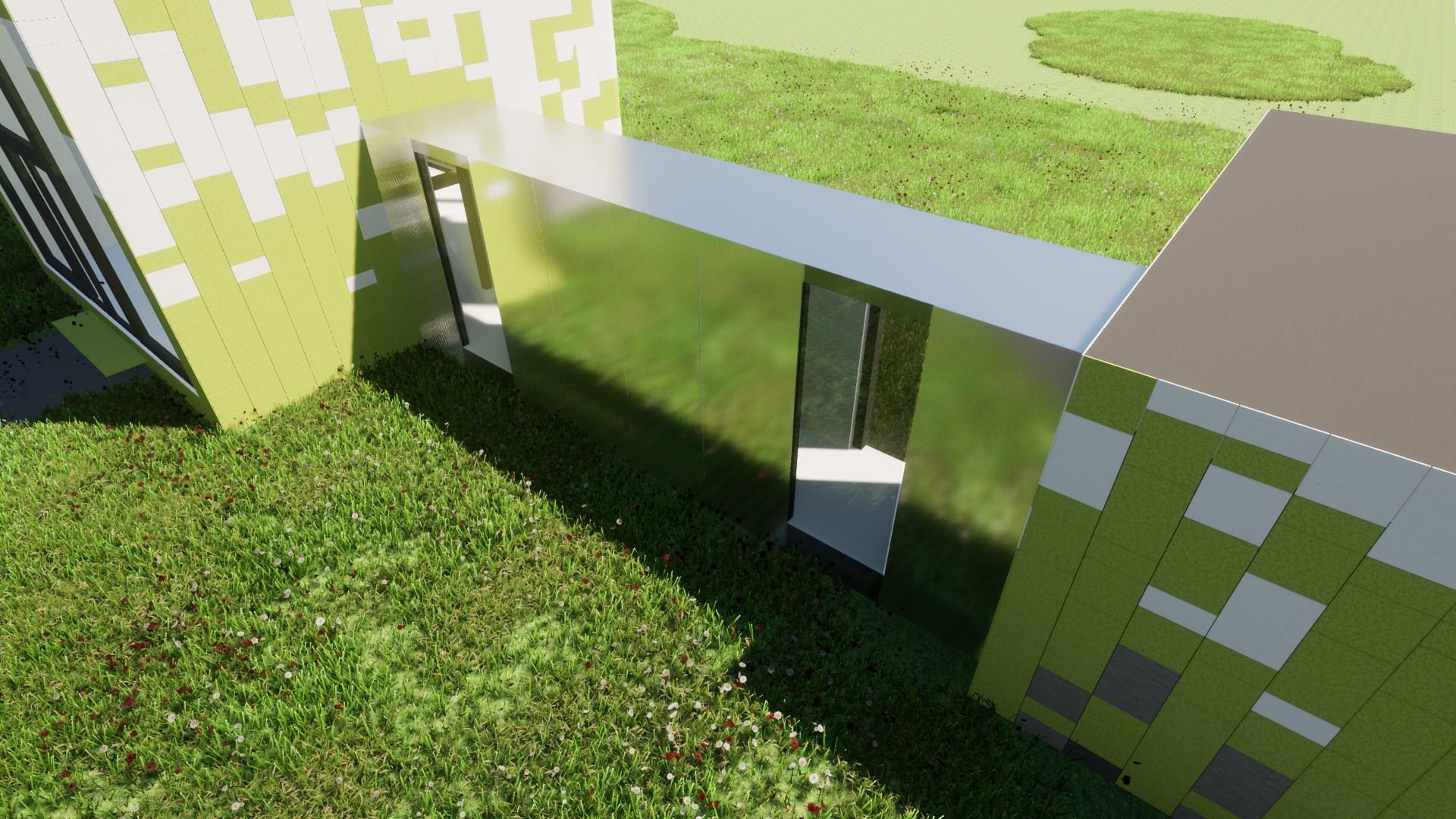

Reflectief staal zorgt voor een vanaf buiten af voor een onzichtbare doorgang tussen de twee boxes. Smalle verticale ramen geven soms een doorkijk naar de buitenwereld.

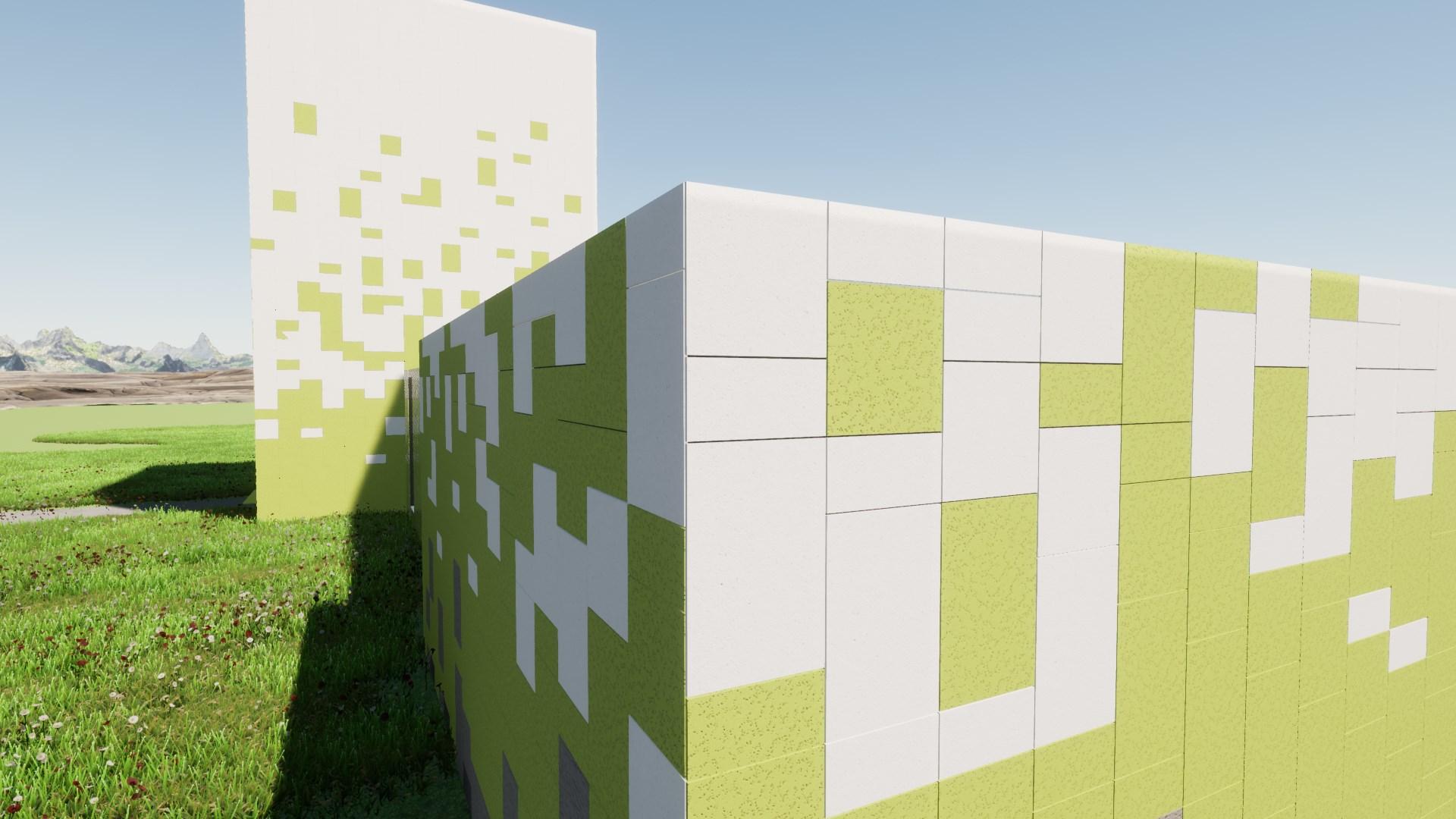

Stenen panelen in groene en witte kleur met lichte textuur om de overgang van land naar lucht te weerspiegelen.

Bekleding

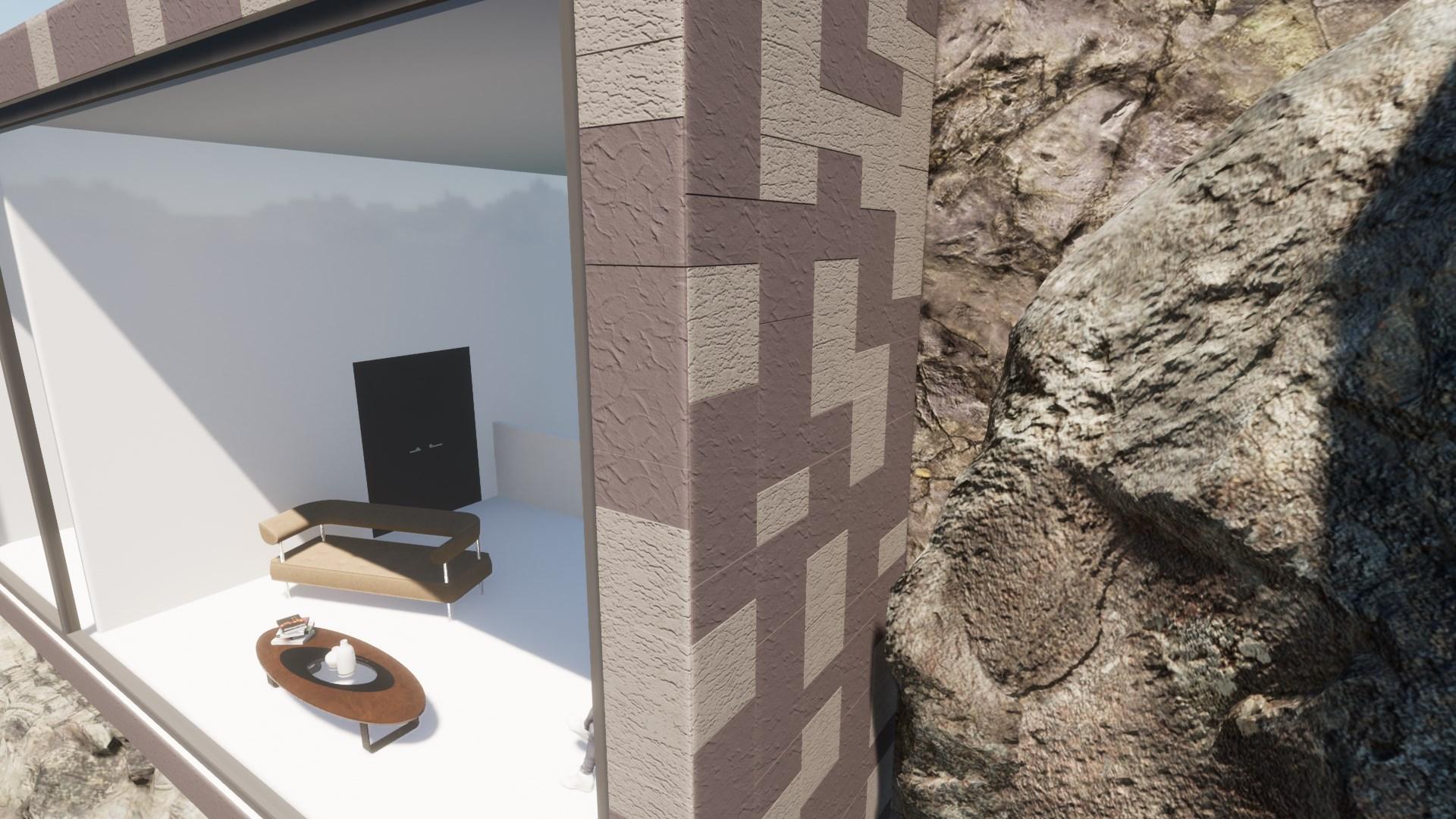

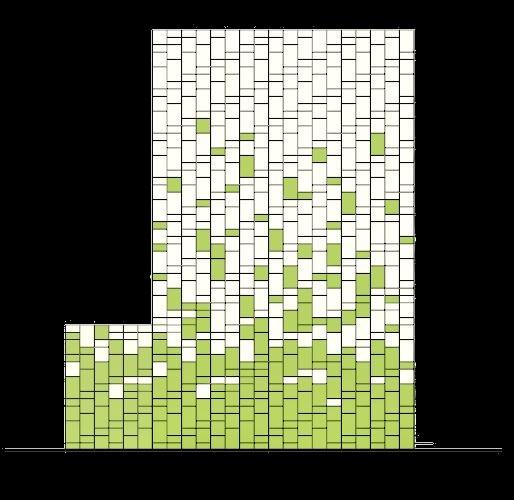

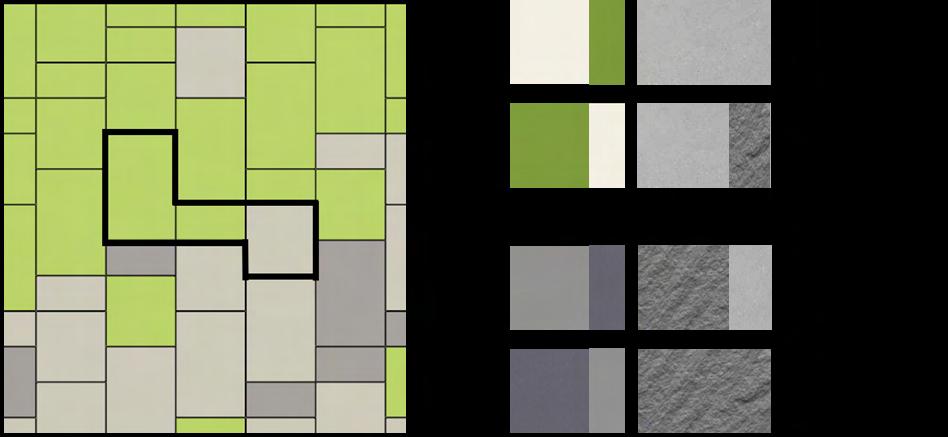

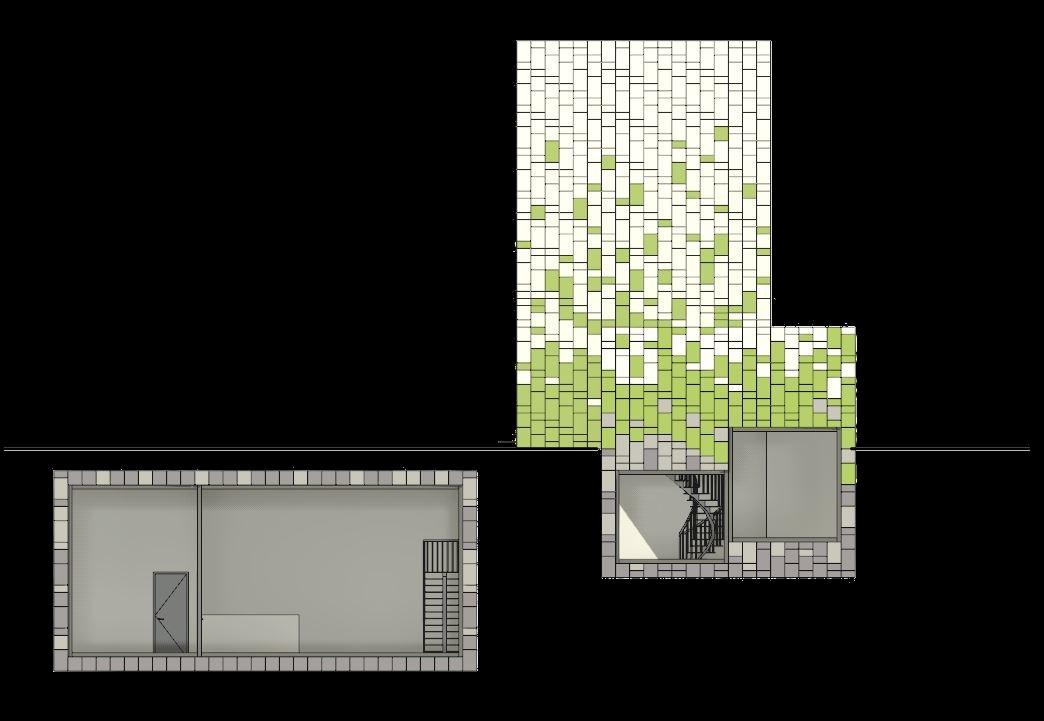

Om het ontwerp thema opgaan in de omgeving te versterken is gebruik gemaakt van een gradiënt over het hele gebouw van stenen plaat materiaal. Door te reflecteren op de klif zullen de platen overlopen in zowel kleur als textuur.

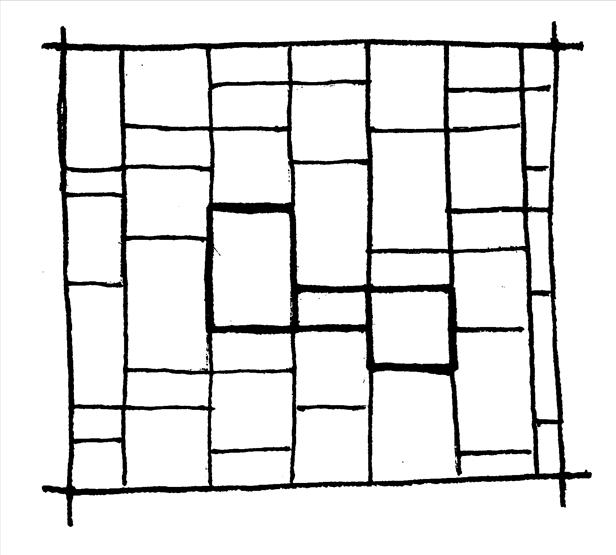

Het patroon bestaat uit het gevel aanzicht van het gebouw.

bovengronds

ondergronds

Stenen panelen in twee tinten grijs met zware textuur om de afgrond te weerspiegelen.

kleur textuur

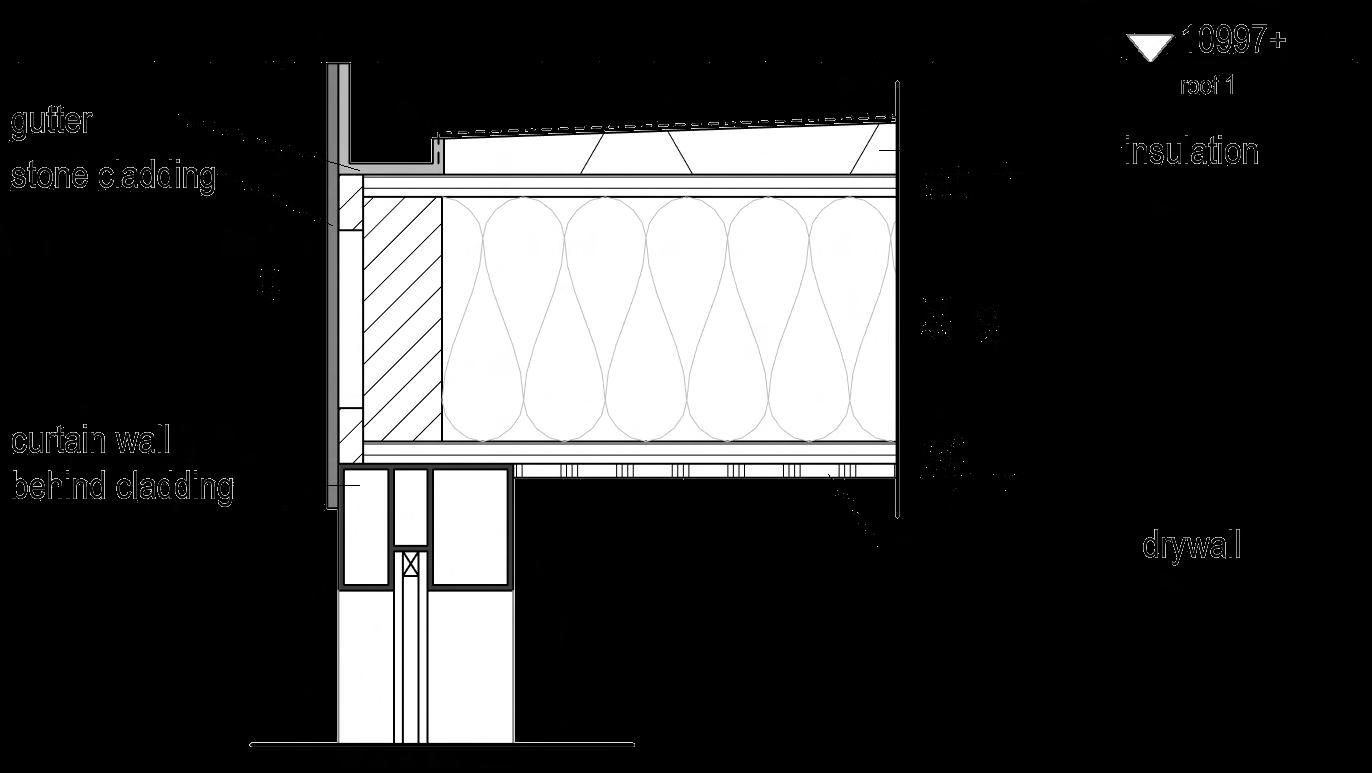

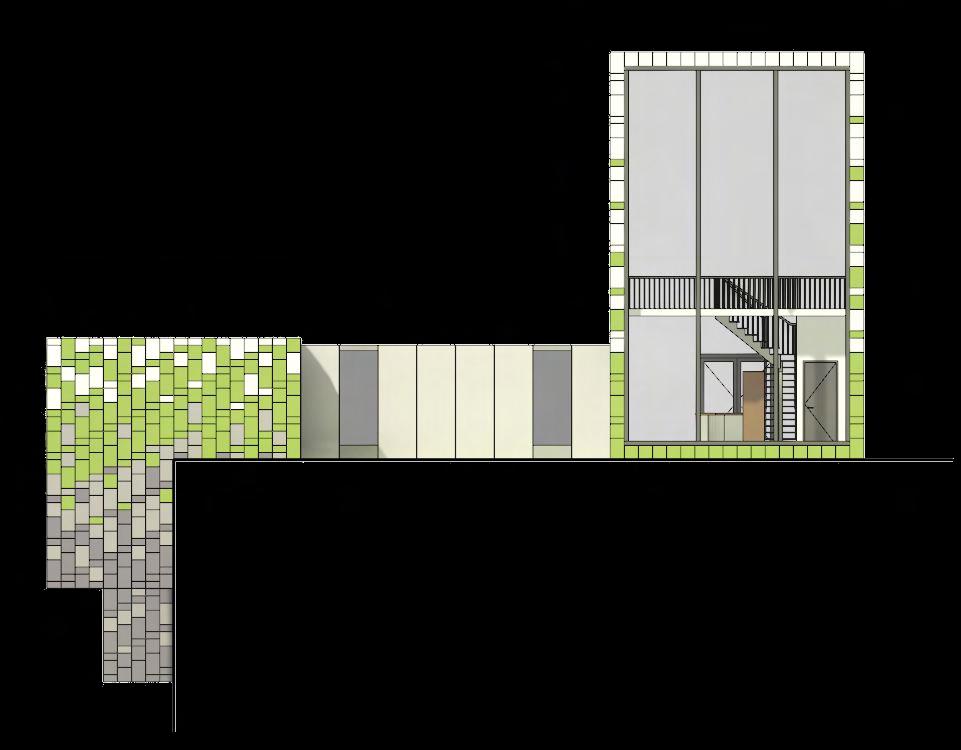

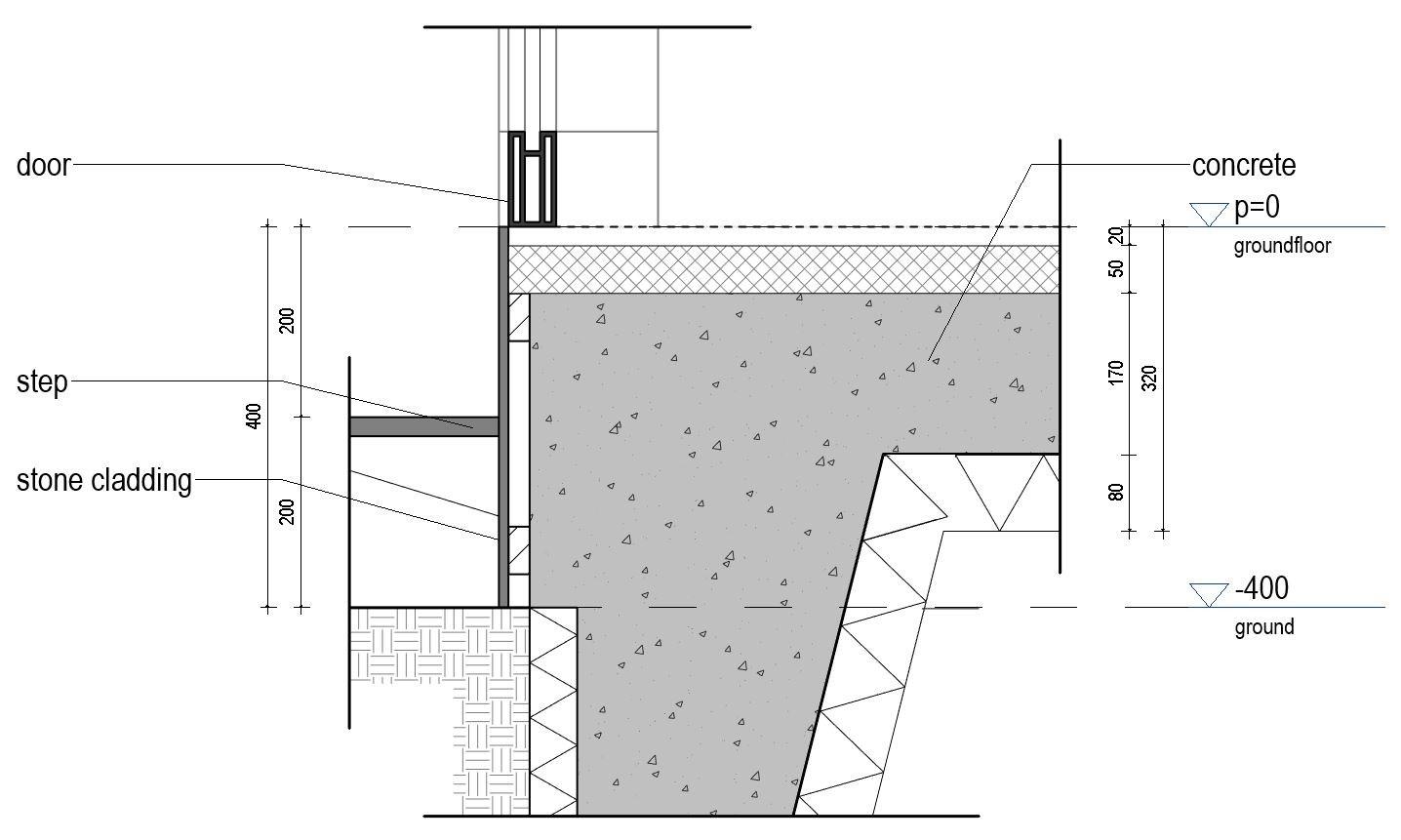

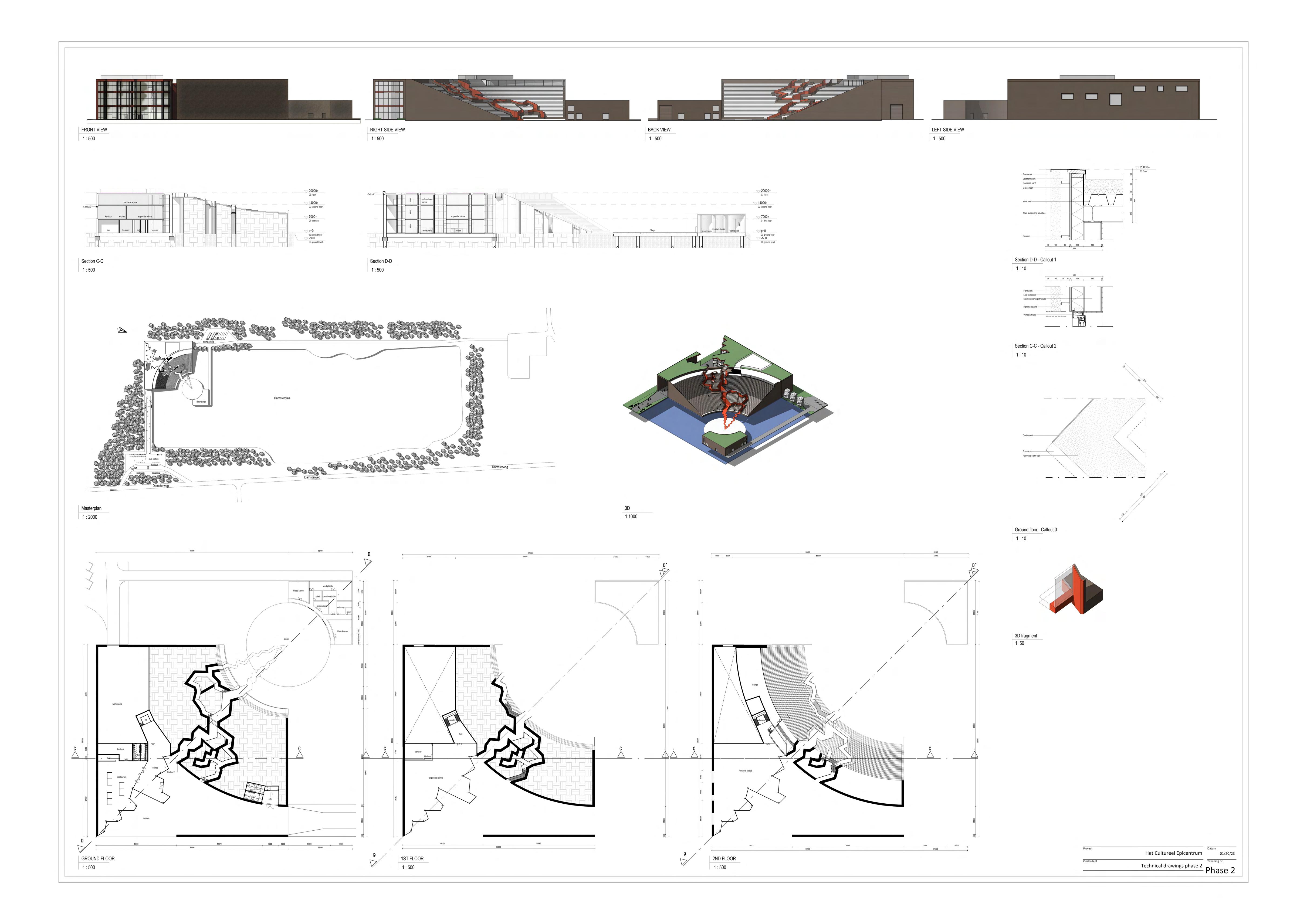

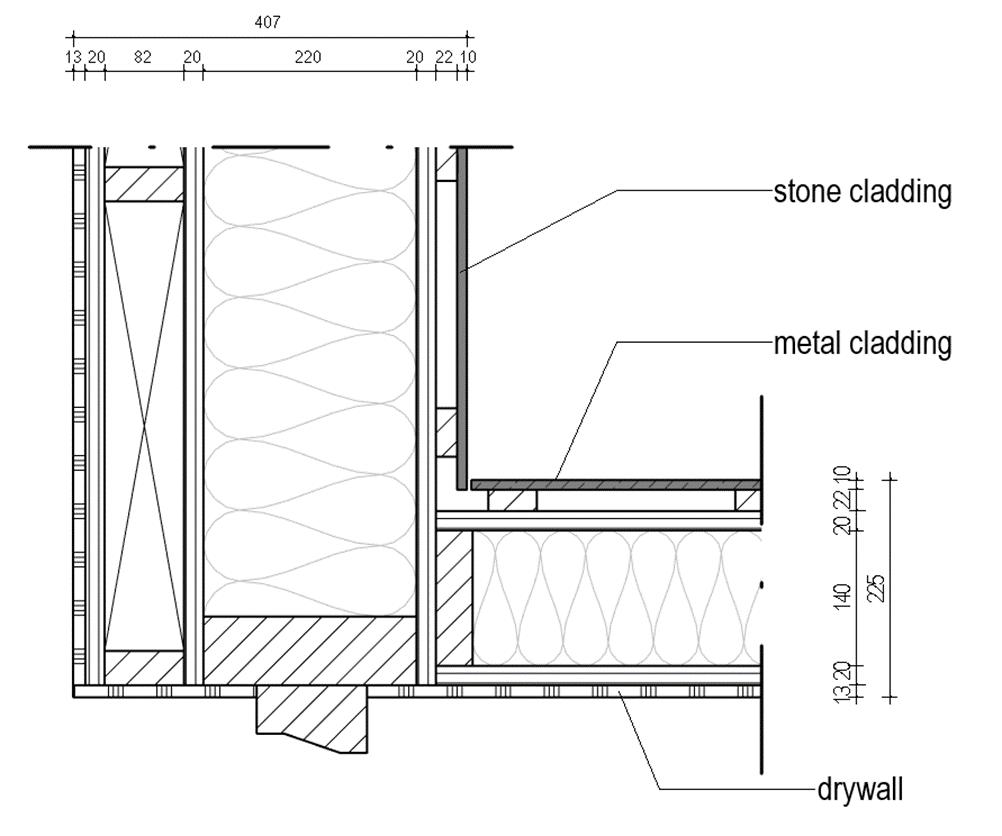

Detailering

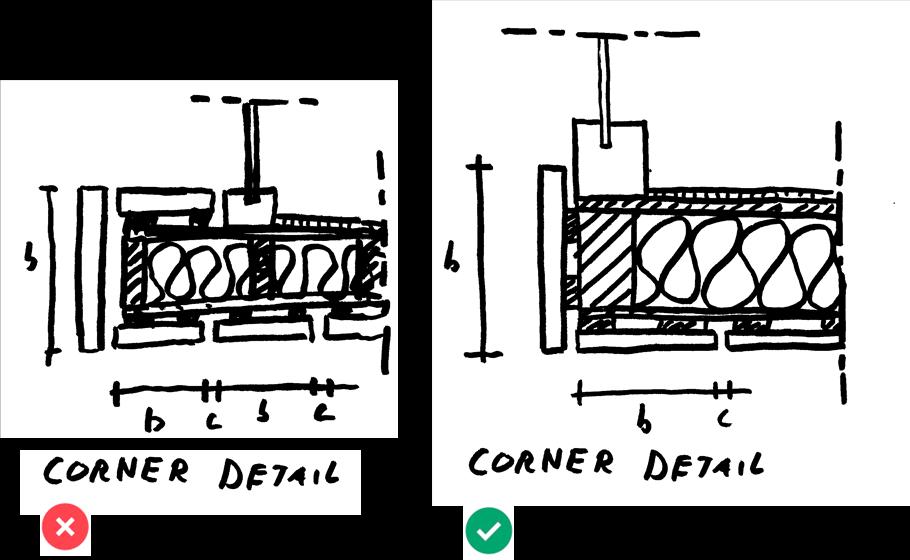

Bij de detaillering van dit gebouw is veel nagedacht de verdeling van het plaat materiaal bijdraagt uitstraling. Het verschil tussen welke plaat voor schuift geeft een groot verschil in de belijning

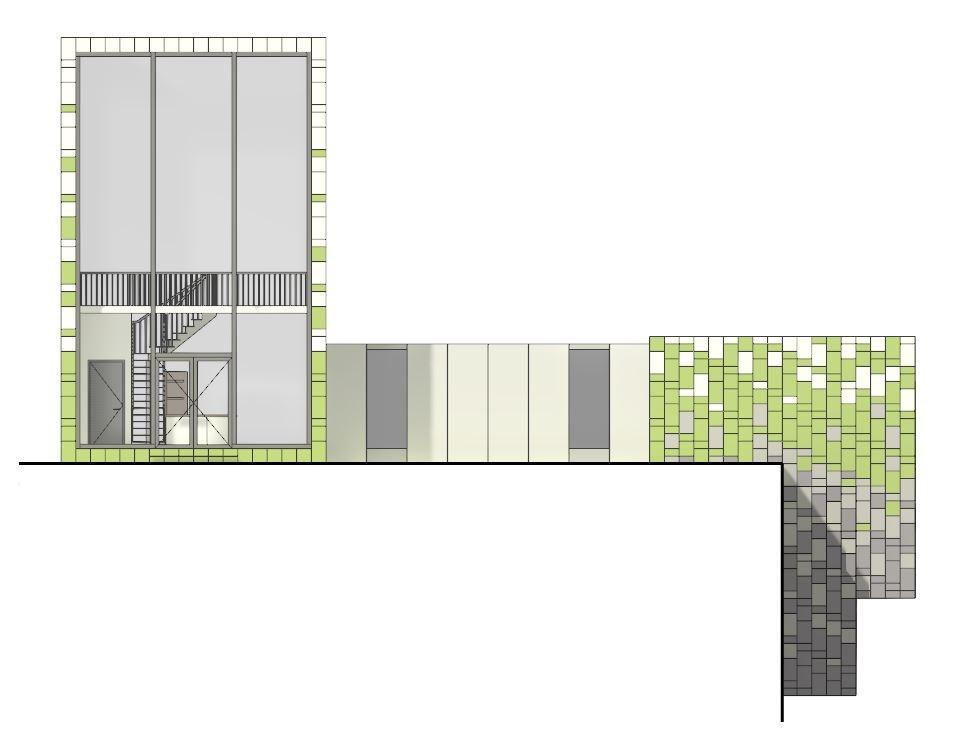

voorgevel rechter zijgevel

nagedacht over hoe aan de voor een andere belijning van de gevels.

achtergevel

linker zijgevel

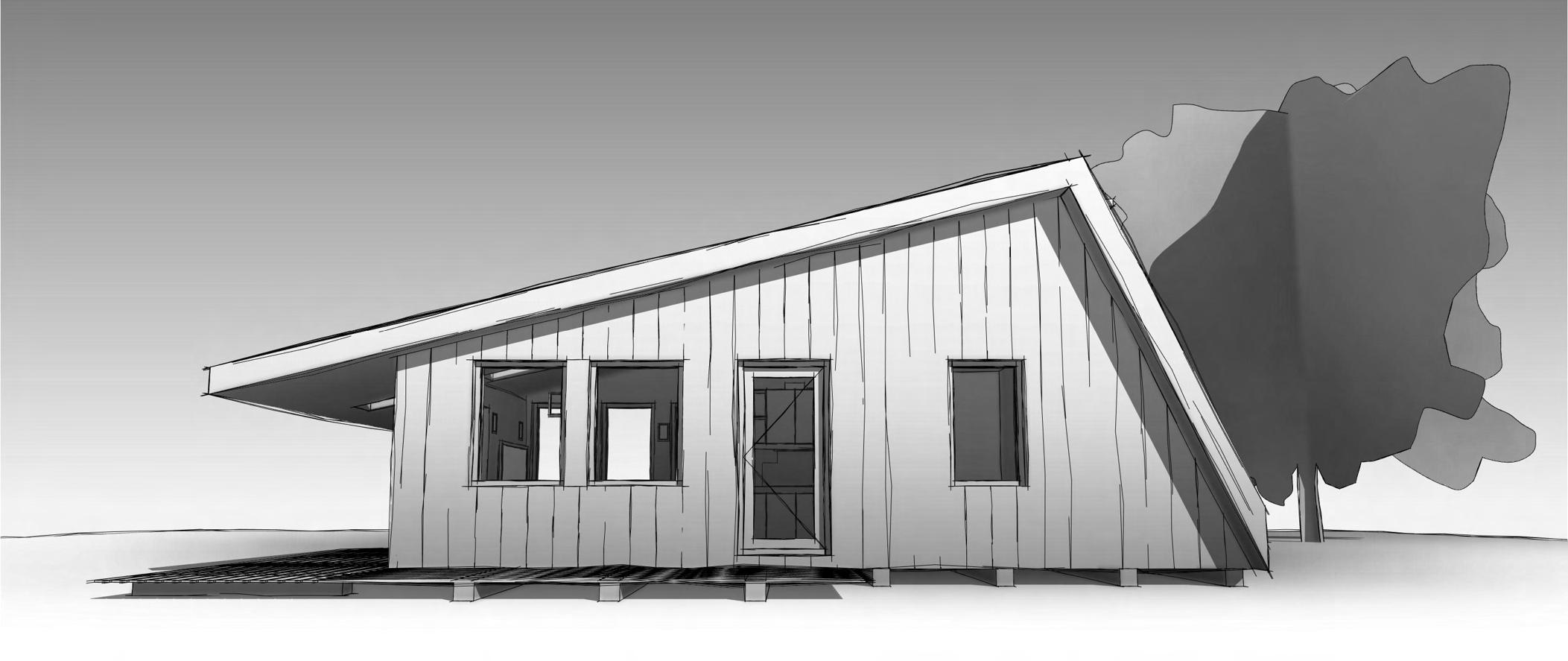

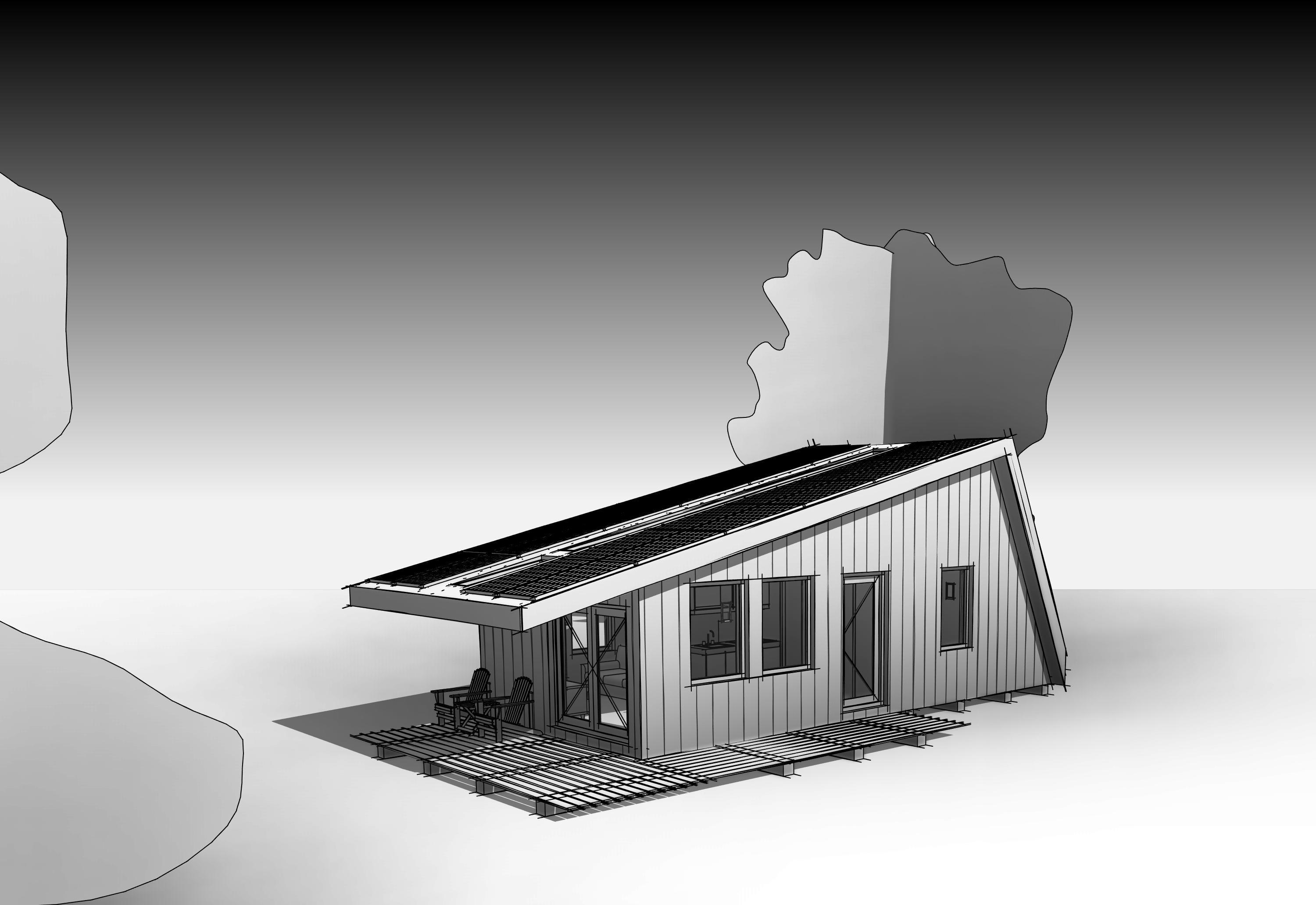

Happy House

HET HAPPY HOUSE GROOT BRONSWIJK

Locatie: Groot Brondwijk, Gronignen, Nederland

Categorie: Tiny House

MBO jaar 2 Middenkader functionaris Bouw– en Infra 2018

Opdrachtgever: Gronignen Huis & Alfa-College Groningen

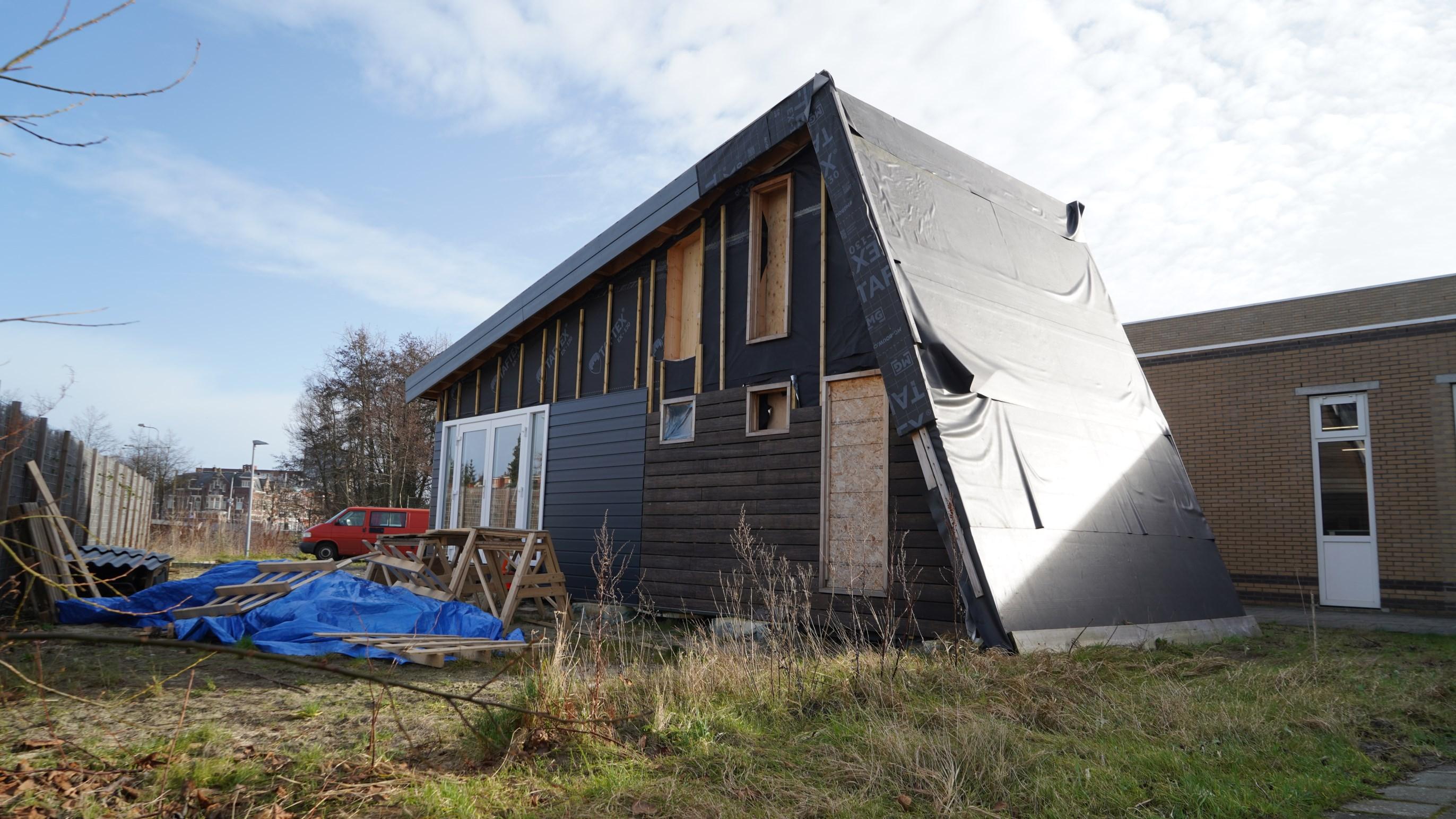

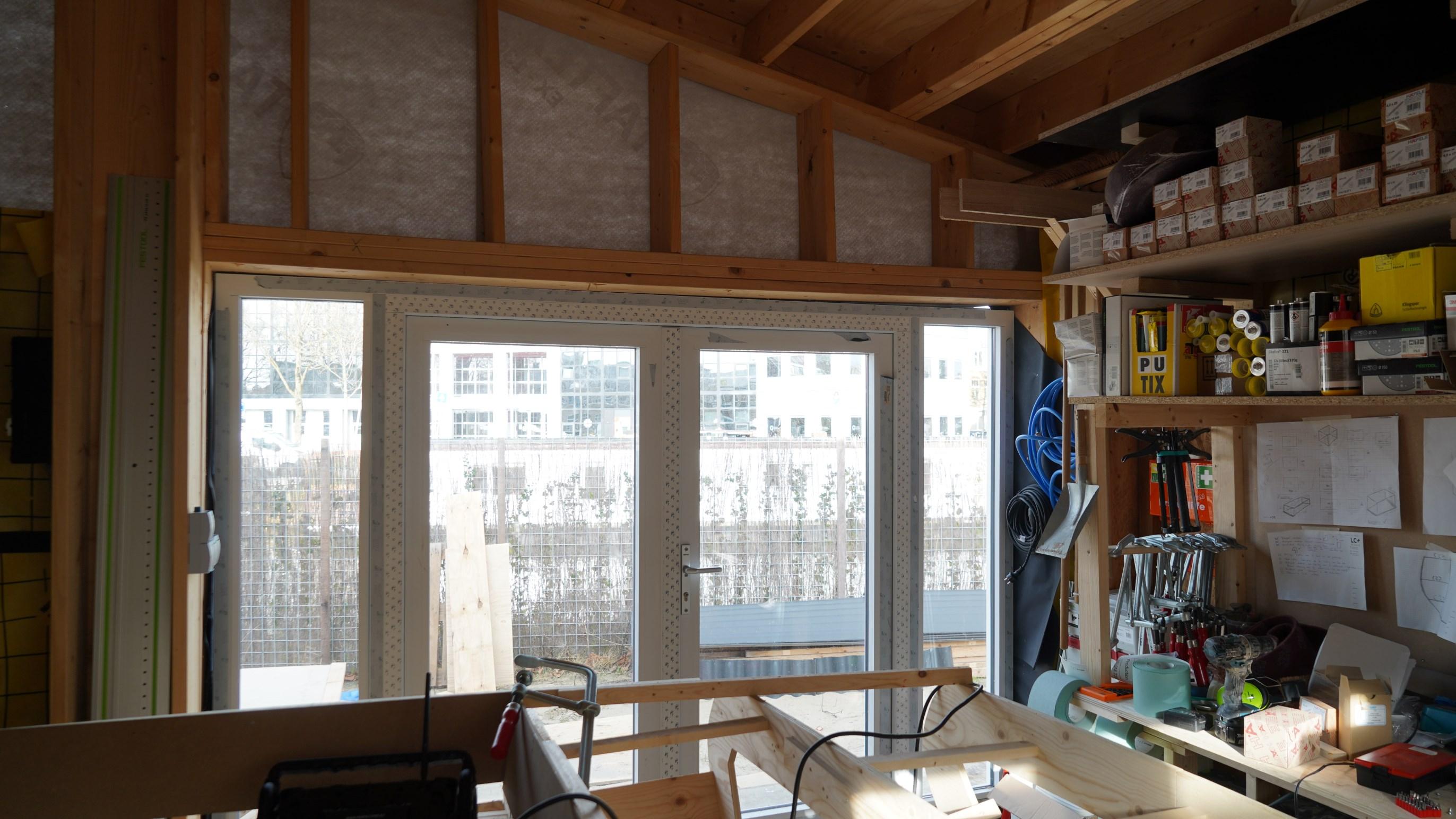

Tiny Houses zijn al lang in opkomst en ook woning corporatie Groninger Huis wil hier een plan voor maken. Samen met het Alfa-College hebben ze 30 studenten gevraagd om een ontwerp te maken die ze uiteindelijk willen bouwen.

Dit ontwerp is gemaakt in samenwerking met twee andere studenten.

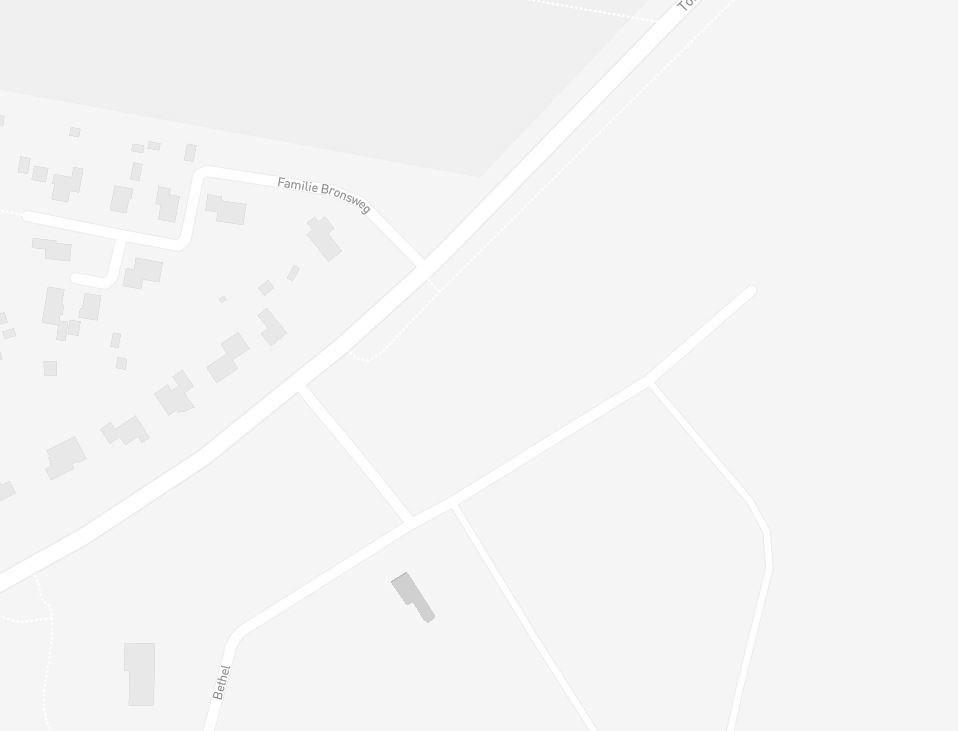

Groningen Groot bronswijk

Weinig ruimte

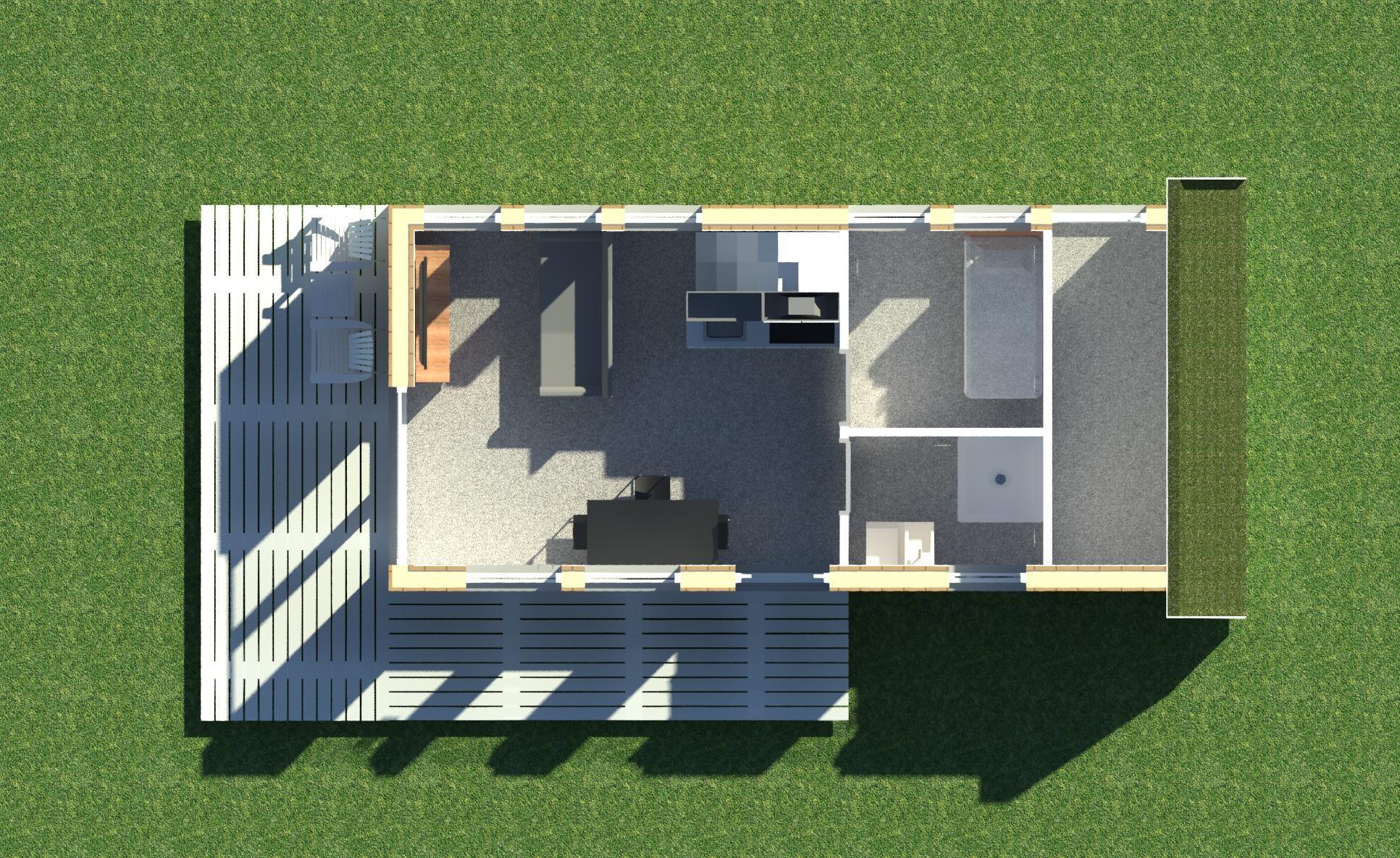

Tijdens dit project is vooral onderzoek gedaan naar hoe ik als ontwerper goed om kan gaan met kleine ruimtes. Hoe benut je de ruimte die je ehbt zo veel en zo goed mogelijk?

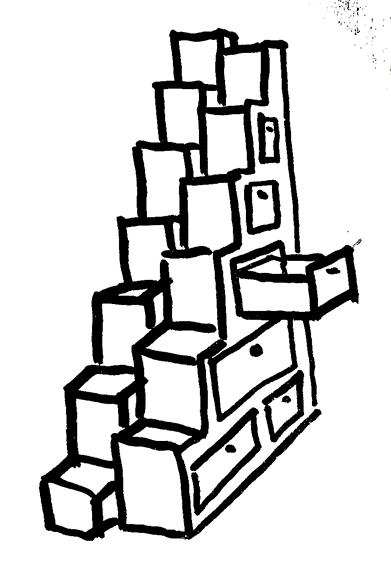

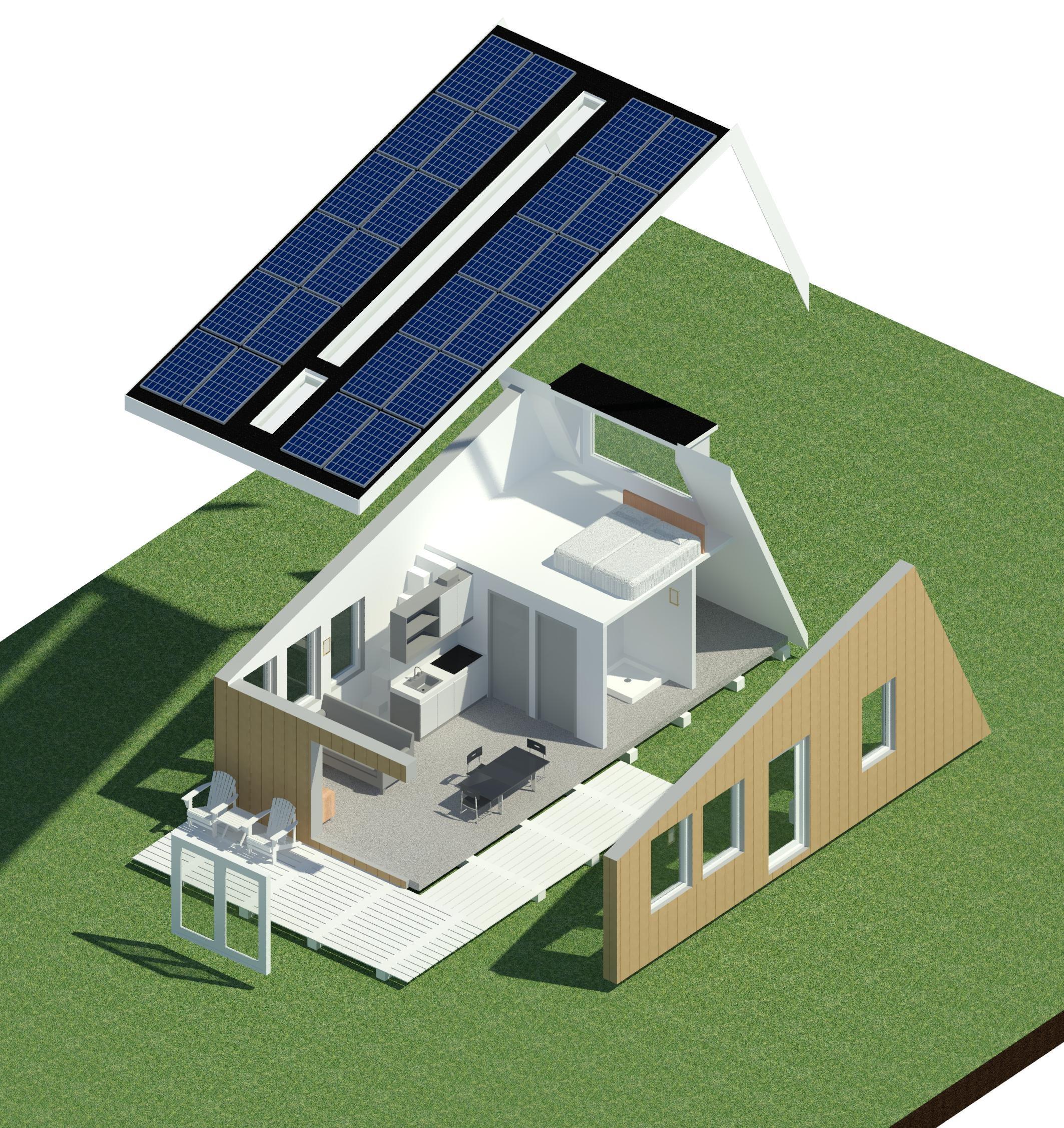

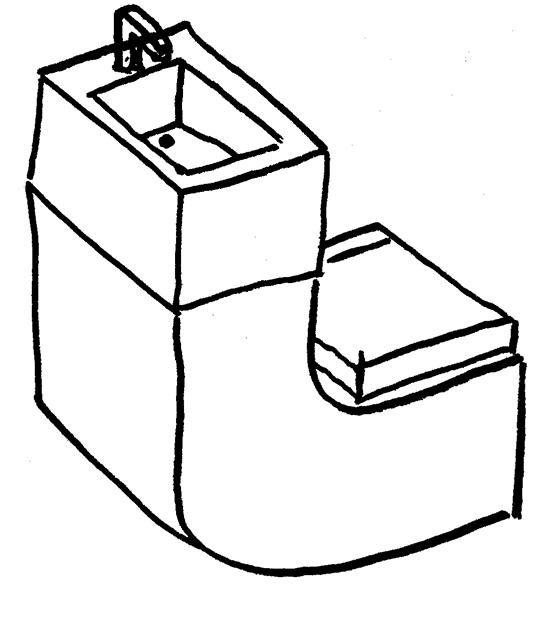

Het tiny house zit vol met slimme oplossingen.

Off-grid wonen

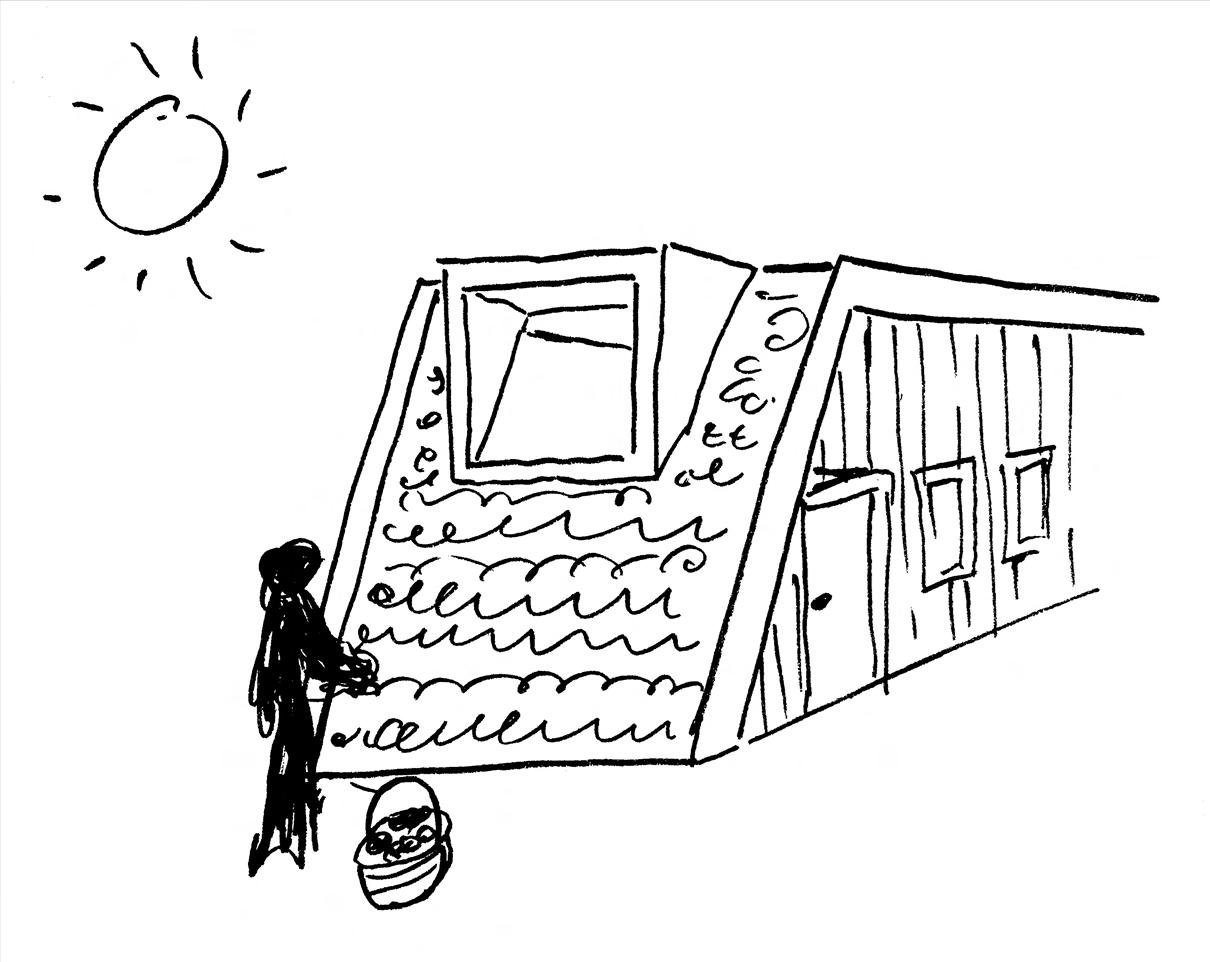

Het Happy House is ontworpen met zelfvoorziening in gedachte. Er is een technische ruimte voor installaties en een grote hoeveelheid zonnepanelen voor electriciteit. Toch zullen de bewoners een andere levvestijl moeten toepassen. Denk maar aan het gebruik van een compost toilet, regen water opvangen en eht zelf kweken van groenten op het groene dak.

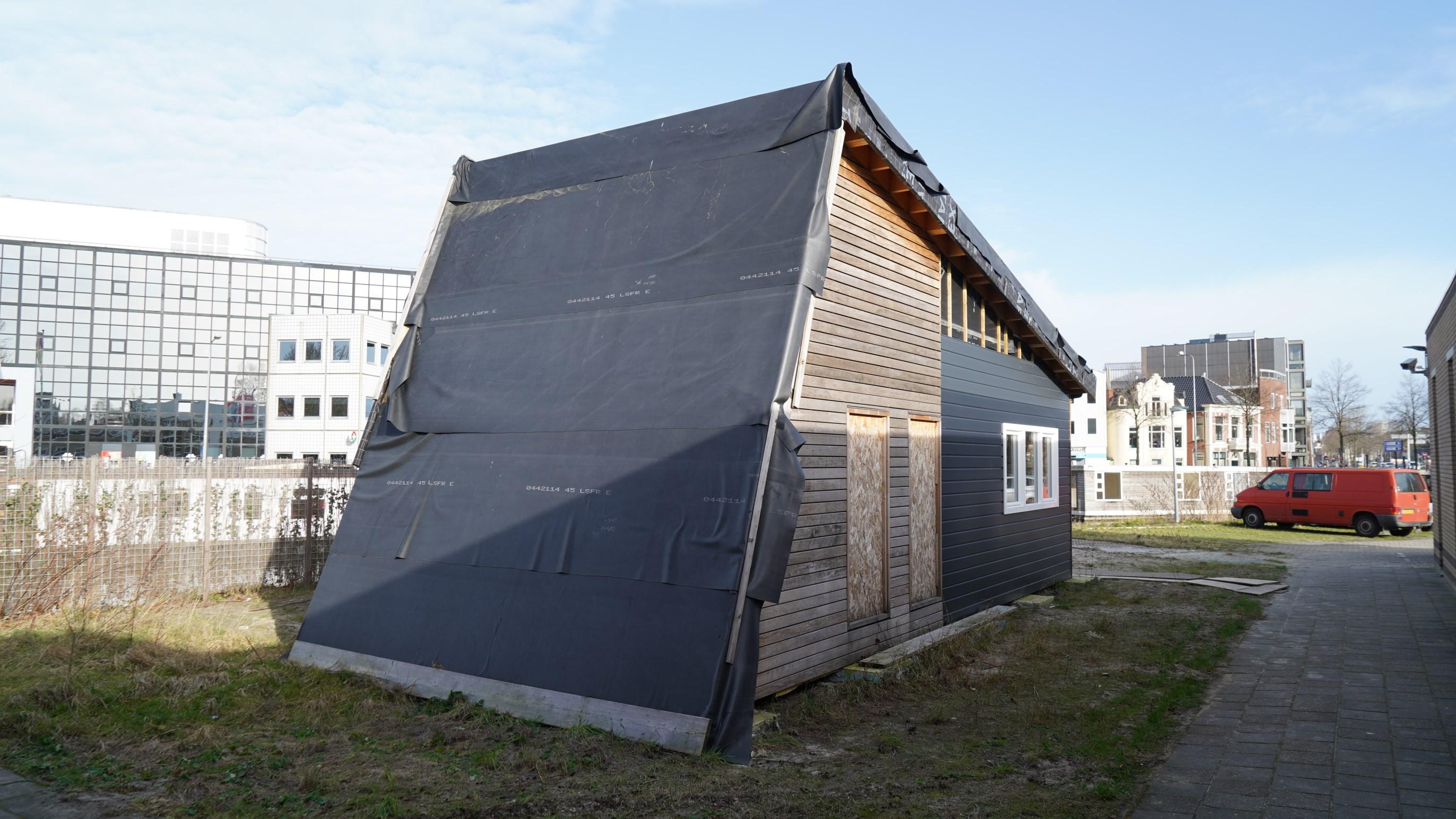

Verplaatsbaarheid

Om klein te kunnen bouwen is het belangrijk om te voldoen aan tijdelijke bouw volgens het bouwbesluit. Samengevat houd dit in dat het gebouw geen fundering in de grond mag hebben.

Bij tijdelijke bouw zijn minimale afmetingen van bijvoorbeeld de badkamer veel Kleiner wat erg handig is bij het ontwerpen van een Tiny House. Ook moest het ontwerp demontabel zijn voor Vervoer op één vrachtwagen.

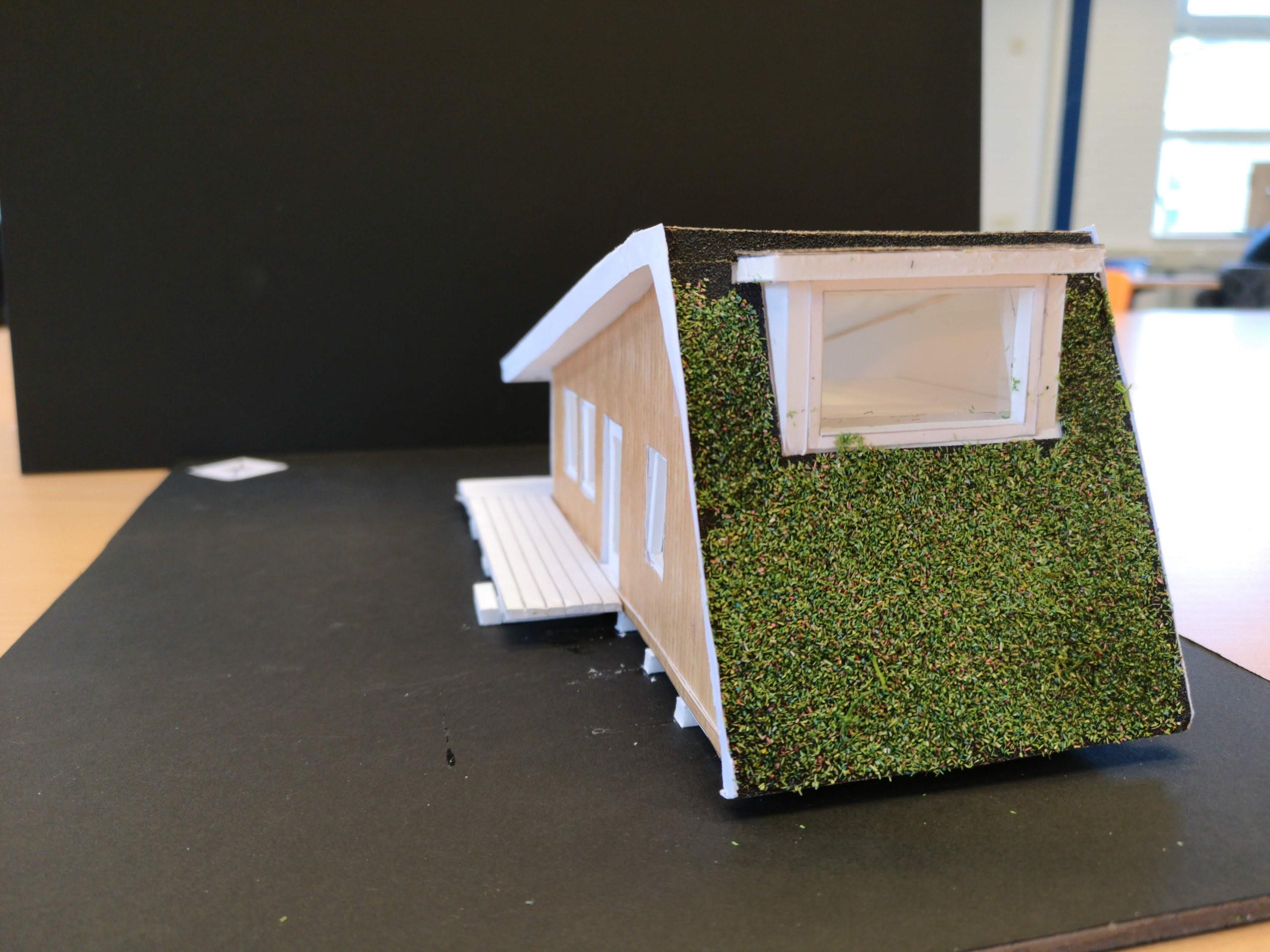

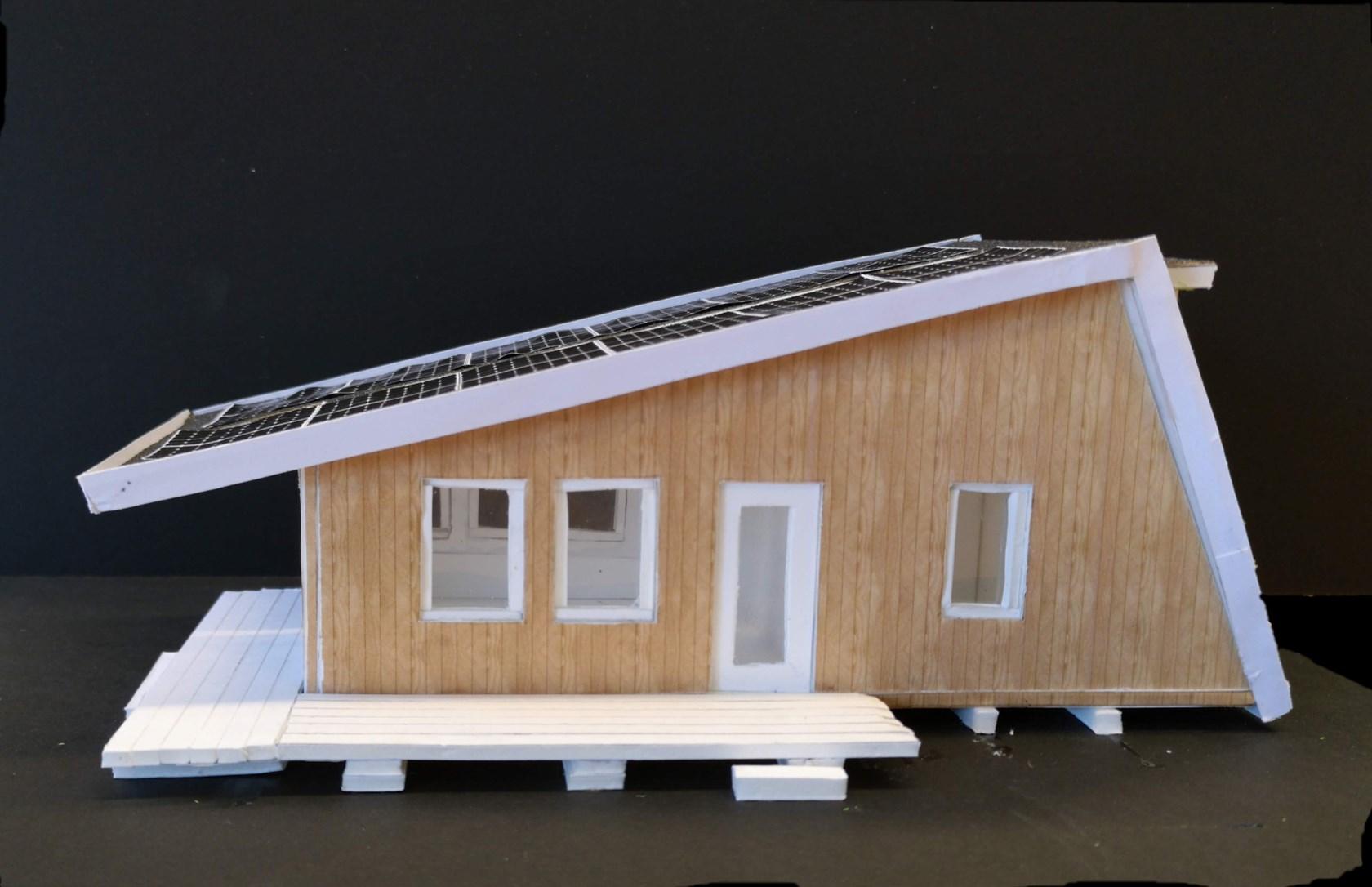

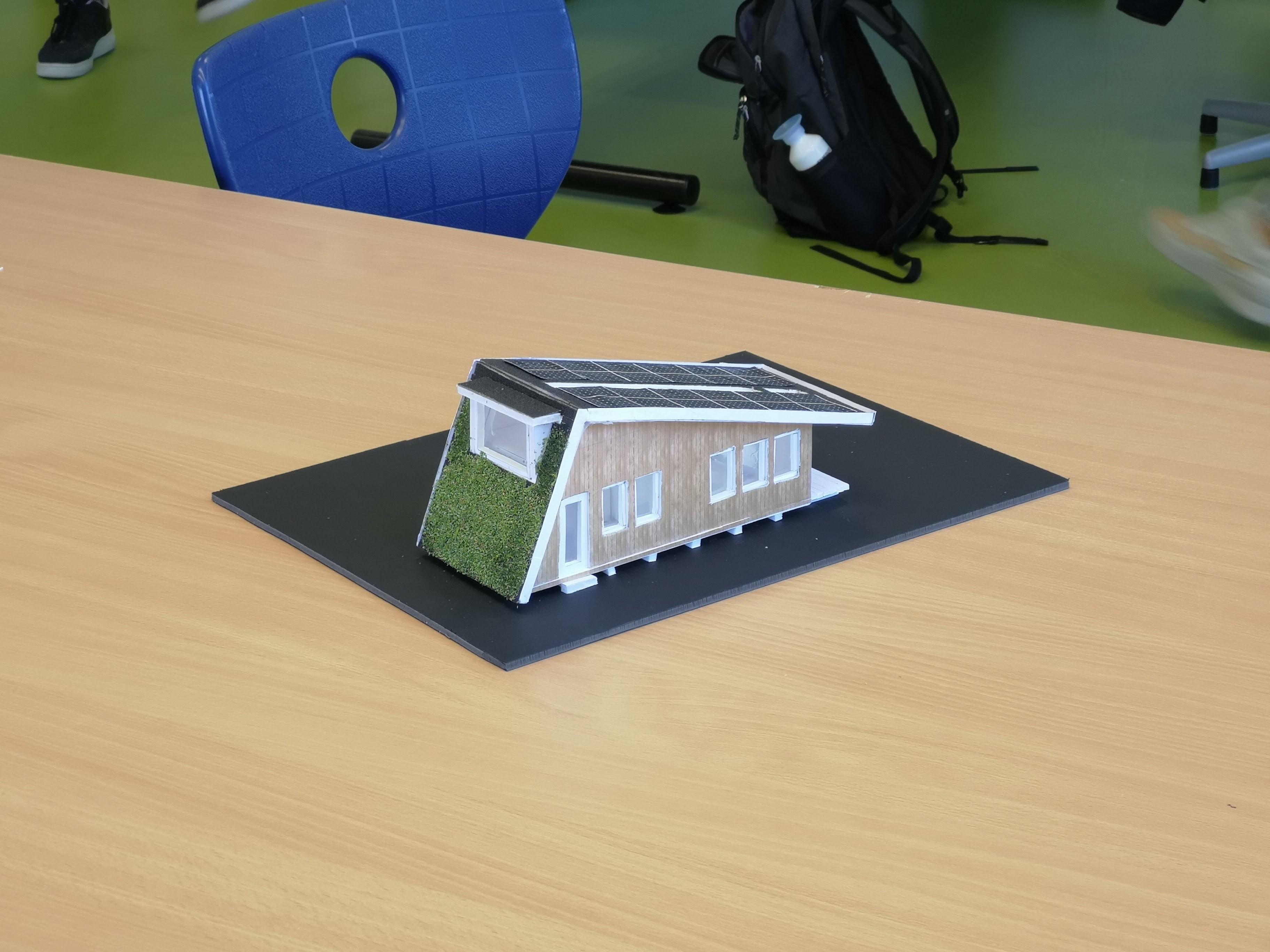

Presentatie model
