PORTAFOLIO
CONTENIDO
1 6
ALAYA
HOTEL ZEN LIGHTHOUSE
2 3 4 5
CCOAX MUSARQ
CENTRO CULTURAL OAXACA
MUSEO NACIONAL DE ARQUITECTURA
AMAAL KALA
CASA DE LA MUJER
LINK
LUXURY-LIVING | CRAFT ARQUITECTOS
SANTA ANNA
CONJUNTO HABITACIONAL
ALAYA
HOTEL ZEN LIGHTHOUSE
EL PROYECTO SE ENCUENTRA UBICADO EN LA CARRETERA VALLE DE BRAVO, EL ARCO, ESTADO DE MÉXICO.
SU OBJETIVO ES INCITAR LA RECUPERACIÓN DE LOS RECURSOS NATURALES DE LA ZONA A TRAVÉS DE SU APROVECHAMIENTO EN EL MEDIO TURÍSTICO MEDIANTE LA CONCEPTUALIZACIÓN DE UN HOTEL-SPA SENSORIAL ENFOCADO AL ENCUENTRO DEL SER CON LA CONCIENCIA.
BASADO EN EL CONCEPTO BUDISTA “ALAYA” QUE TOMA LA CONSCIENCIA COMO EL ALMACÉN DE LAS EXPERIENCIAS PERSONALES Y COMO NÚCLEO DE LA IDENTIDAD DE LA MISMA. EL HOTEL ZEN LIGHTHOUSE INTENTA RECREAR ESTE SENTIR A TRAVÉS DE LA COMPOSICIÓN DE SUS HABITACIONES, CONSTITUIDAS POR UN BLOQUE CENTRAL QUE CONFORMA LA HABITACIÓN Y CONTENIDA POR DOS MUROS DE TIERRA APISONADA QUE SE ABREN EN DIRECCIÓN AL LAGO, CONCIBIENDO UN ESPACIO DE INTROSPECCIÓN.
LA INTENCIÓN ES GENERAR LA SENSACIÓN DE INDIVIDUALIDAD MEDIANTE CAMINOS SENSIBLES AL CONTEXTO Y ESPACIOS QUE CONTIENEN Y QUE SON CONTENIDOS DANDO UNA EXPERIENCIA ARQUITECTÓNICA DE DOBLE ALMA. A SU VEZ APOYÁNDOSE DE MATERIALES LOCALES COMO TIERRA APISONADA, MADERA Y CRISTAL, BRINDANDO ARMONÍA AL INTERIOR Y EXTERIOR DE LOS ESPACIOS.
PLANTA DE CONJUNTO
CCOAX
CENTRO DEPORTIVO Y CULTURAL
HILAR UN PROYECTO URBANO ARQUITECTÓNICO COMO UN LIENZO TRADICIONAL OAXAQUEÑO QUE INVITE A LA INTERACCIÓN CULTURAL DE UN LUGAR, INMORTALIZANDO SU HISTORIA Y COSTUMBRES ENDÉMICAS CUYO OBJETIVO ES EL CENTRO CULTURAL Y DEPORTIVO UBICADO EN PUEBLO NUEVO, OAXACA.
TOMANDO COMO BASE LA POLIGONAL DEL TERRENO, SE RECREA UN VOLUMEN EL CUAL SE DIVIDE EN TRES, EXPLORANDO LAS POSIBILIDADES DE COMPOSICIÓN.
EL CONCEPTO PERMITE EL ACCESO POR EL LADO ESTE DEL CONJUNTO, PARTIENDO DE LA RECEPCIÓN Y DETONANDO EN UNA SERIE DE CAMINOS QUE DAN LUGAR A LOS DIFERENTES ESPACIOS DEL CONJUNTO CULTURAL Y DEPORTIVO.
SE PROPONE UN ESTILO DE INTERIOR BOHEMIO BASADO EN LA SIMPLICIDAD Y EL CONTACTO CON LA NATURALEZA, LOGRANDO UN AMBIENTE PROLIJO Y CÁLIDO MEDIANTE EL USO DE MATERIALES COMO MADERA, BLOQUES DE TIERRA COMPACTADA Y MUROS REPELLADOS CON BARRO-ARENA-CAL.
PLANTA DE CONJUNTO
MUSARQ
MUSEO NACIONAL DE ARQUITECTURA
DOS EDIFICIOS, DOS MOMENTOS HISTÓRICOS QUE DIALOGAN EN UN JARDÍN CENTRAL QUE DEFINE UN ESPACIO CULTURAL DESTINADO A SER UN PUNTO DE ENCUENTRO, UN LUGAR PARA LA INTERACCIÓN SOCIAL QUE AGREGA VALOR AL ENTORNO URBANO.
EL MUSEO TIENE POR OBJETIVO OFRECER UN ESPACIO DE BÚSQUEDA Y EXPLORACIÓN DEL PATRIMONIO ARTÍSTICO DE LA FACULTAD DE ARQUITECTURA, PROMOVIENDO LA CONSERVACIÓN, INVESTIGACIÓN Y DIFUSIÓN DEL MATERIAL ARQUITECTÓNICO Y ARTÍSTICO QUE CONFORMAN A LA SOCIEDAD MEXICANA.
EL MUSEO SE DEFINE PROPONIENDO UNA REVALORIZACIÓN DE SU ESPACIALIDAD EN CUANTO A LA RELACIÓN ENTRE SUS ÁREAS PÚBLICAS, MANTENIENDO UNA RELACIÓN DIRECTA QUE PERMITE LA VERSATILIDAD Y FLEXIBILIDAD ESPACIAL DANDO COMO RESULTADO LIBERTAD MUSEOGRÁFICA.
SE GENERA UNA DUALIDAD DENTRO DEL RECORRIDO:
POR UNA PARTE EN EL EDIFICIO PROPUESTO SE TIENE UNA FLEXIBILDAD ESPACIAL Y MUSEOGRÁFICA
MEDIANTE COLUMNAS CON AMPLIOS CLAROS
MIENTRAS QUE EN CASA CORTINA SE HACE USO DE LOS VESTIGIOS DE LOS MUROS PREEXISTENTES DANDO
LUGAR A LAS SALAS DE EXPOSICIONES PERMANENTES.
PLANTA DE CONJUNTO
PLANTA PRIMER NIVEL
PLANTA SÓTANO
PLANTA SEGUNDO NIVEL
EL OBJETIVO ES BRINDAR UN OASIS PARA LA MUJER, UN LUGAR PARA RESPIRAR, UN ESPACIO QUE PERMITE UN MOMENTO DE INTROSPECCIÓN, UNA OPORTUNIDAD DE CREAR UN ESPACIO PARA EL INTERCAMBIO DE CONOCIMIENTOS, IDEAS Y DIFERENTES PERSPECTIVAS QUE PUEDEN COEXISTIR EN ARMONÍA Y RESPETO.
EL PROYECTÓ SE MATERIALIZÓ COMO UNA RESPUESTA A UN PROBLEMA DE INTEGRACIÓN CONSTANTE EN EL DESARROLLO CULTURAL Y LA PARTICIPACIÓN EN ACTIVIDADES POR PARTE DE LAS MUJERES DE LA COMUNIDAD DE SENEGAL, ÁFRICA.
AMAAL KALA
CASA DE LA MUJER
EL PROYECTO ESTÁ INTEGRADO POR TRES VOLÚMENES QUE SE ABREN CREANDO DIFERENTES ATMÓSFERAS INTERIOIRES, CONECTADAS POR UN PATIO CENTRAL, MEZCLANDO EL PROYECTO CON EL PAISAJE.
LOS ESPACIOS SE CONTIENEN POR MUROS QUE CONTRASTAN CON LA PARTE TRANSVERSAL DEL PROEYCTO CUBIERTO POR CELOSÍAS DE BAMBÚ, GENERANDO JUEGOS DE SOMBRAS Y PERMITIENDO VENTILACIÓN CRUZADA.
LOS MUROS SE SEPARAN MEDIANTE ESPEJOS DE AGUA CUYA FUNCIÓN ES CAPTAR EL AGUA PLUVIAL Y REUTILIZARLA.
PLANTA DE CONJUNTO
EL PROYECTÓ UBICADO EN TIJUANA, BAJA CALIFONRIA, SE TRATA DE UNA
SERIE DE DEPARTAMENTOS DE LUJO CON UN NIVEL DE AMENIDADES
COMPLETO Y UN PUENTE QUE UNE A AMBAS TORRES POR MEDIO DE AMENIDADES PARA LOS HABITADORES.
LIVING LINK
LUXURY-
“LINK” QUE ASEMEJAN LAS DOS TORRES EN SU FACHADA RESUELTA POR MEDIO DE UN SISTEMA DE FACHADA COMPUESTA CON PANELES.

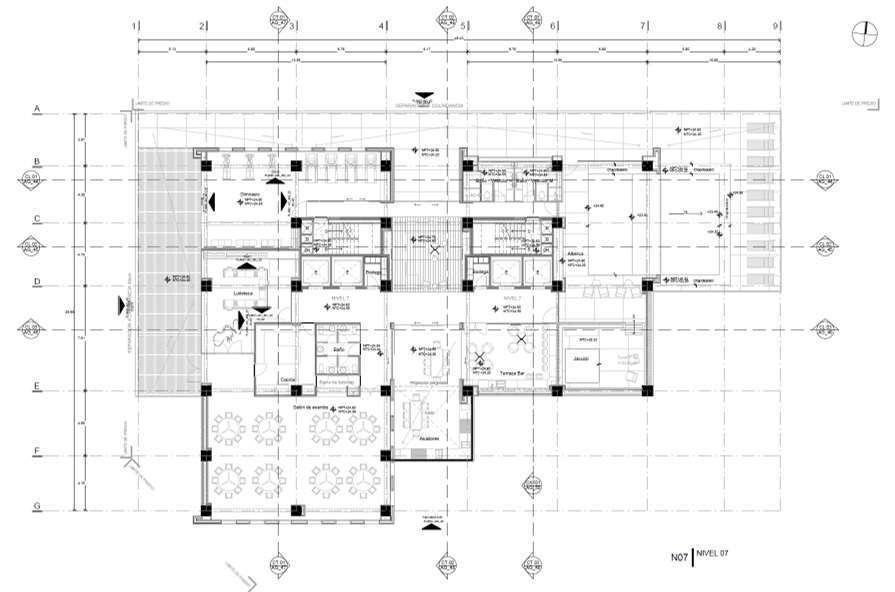

EL NIVEL 07 SE TRATA DEL CONJUNTO DE AMENIDADES QUE OFRECE EL CONJUNTO DE DEPARTAMENTOS TRATÁNDOSE DE UN GIMNASIO, UN SALÓN DE EVENTOS, UNA LUDOTECA, UN SALÓN PARA ADULTOS, UN ÁREA RECREATIVA DE ALBERCA Y JACUZZI.
A PARTIR DEL NIVEL 08 EN ADELANTE SE DESPLANTAN LOS CONJUNTOS DE DEPARTAMENTOS, UNO EN CADA TORRE DE CADA NIVEL; EXCEPTUANDO LOS PENTHOUSE DE CADA UNA DE LAS TORRES.
EL PROYECTO SE REALIZÓ CON EL SISTEMA BIM (BUILDING MODEL INFORMATION) POR MEDIO DE REVIT, EN EL QUE SE GENERARON TODAS LAS ESPECIALIDADES DEL PROYECTO EJECUTIVO Y LA COORDINACIÓN DE INGENIERÍAS LLEGANDO A UN LOD 400.
EL PROYECTO SE MATERIALIZÓ BAJO EL CONCEPTO
SANTA ANNA
CONJUNTO HABITACIONAL
EL PROYECTÓ UBICADO EN LA COLONIA SANTA ANA, TLÁHUAC, CIUDAD DE MÉXICO, TIENE POR OBJETIVO SATISFACER PARTE DE LA DEMANDA DE VIVIENDA EXISTENTE PARA EL SECTOR DE BAJOS RECURSOS DE LA POBLACIÓN, BRINDANDO UNA OPCIÓN ASEQUIBLE QUE CUMPLA CON LAS CARACTERÍSTICAS DE UNA VIVIENDA HABITABLE.
EL PROYECTO SE REALIZÓ MEDIANTE METODOLOGÍA BIM (BUILDING MODEL INFORMATION) POR MEDIO DE REVIT, EN EL QUE SE GENERARON TODAS LAS ESPECIALIDADES DEL PROYECTO EJECUTIVO Y LA COORDINACIÓN DE INGENIERÍAS
LLEGANDO A UN LOD 400.
SE REALIZARON PLANOS ARQUITECTÓNICOS, ALBAÑILERÍA, ACABADOS, CANCELERÍA, HERRERÍA, CARPINTERÍA MEDIANTE REVIT ARCHITECTURE. ASIMISMO, SE REALIZARON LAS INSTALACIONES MEDIANTE REVIT MEP.

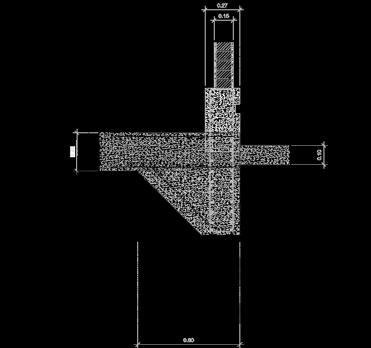

EL PROYECTO SE REALIZÓ DESDE LA ETAPA CONCEPTUAL HASTA EL DESARROLLO DE PROYECTO EJECUTIVO, EN EL QUE SE REALIZAON DETALLES DE CADA UNA DE LAS ESPECIALIDADES (ALBAÑILERÍA, CARPINTERÍA, CANCELERÍA, HERRERÍA, ACABADOS), REALIZANDO CUANTIFICACIONES Y ESPECIFICACIONES DE CADA UNA.
