PROYECTO FINAL INTEGRADOR

Edificación sustentable

ARQ. LEONARDO ARRAIGA DE LA TORRE

21-11-2024

Alejandra Hernández Aguilar

Karla Edith Ayala Vieyra

Alondra Marcano Sánchez 00390263 00417816 00425109

Manifiesto de transparencia e integración, donde la arquitectura se convierte en un puente entre lo construido y la naturaleza, desdibujando los límites entre el hogar y el entorno

CONTENIDO

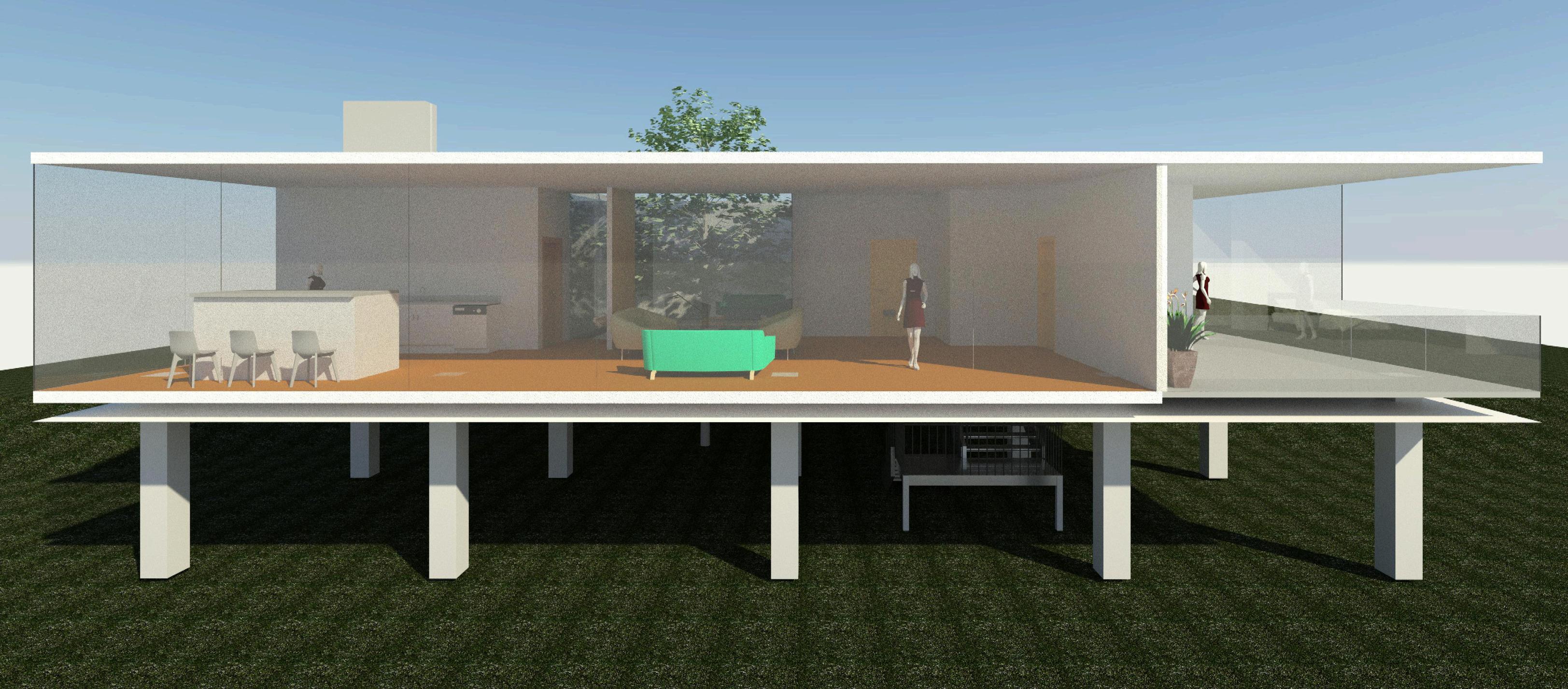

PROYECTO ORIGINAL BIM

DESCRIPCIÓN GENERAL

CONCEPTO ARQUITECTÓNICO

MATERIALES Y ACABADOS

DISTRIBUCIÓN ESPACIAL

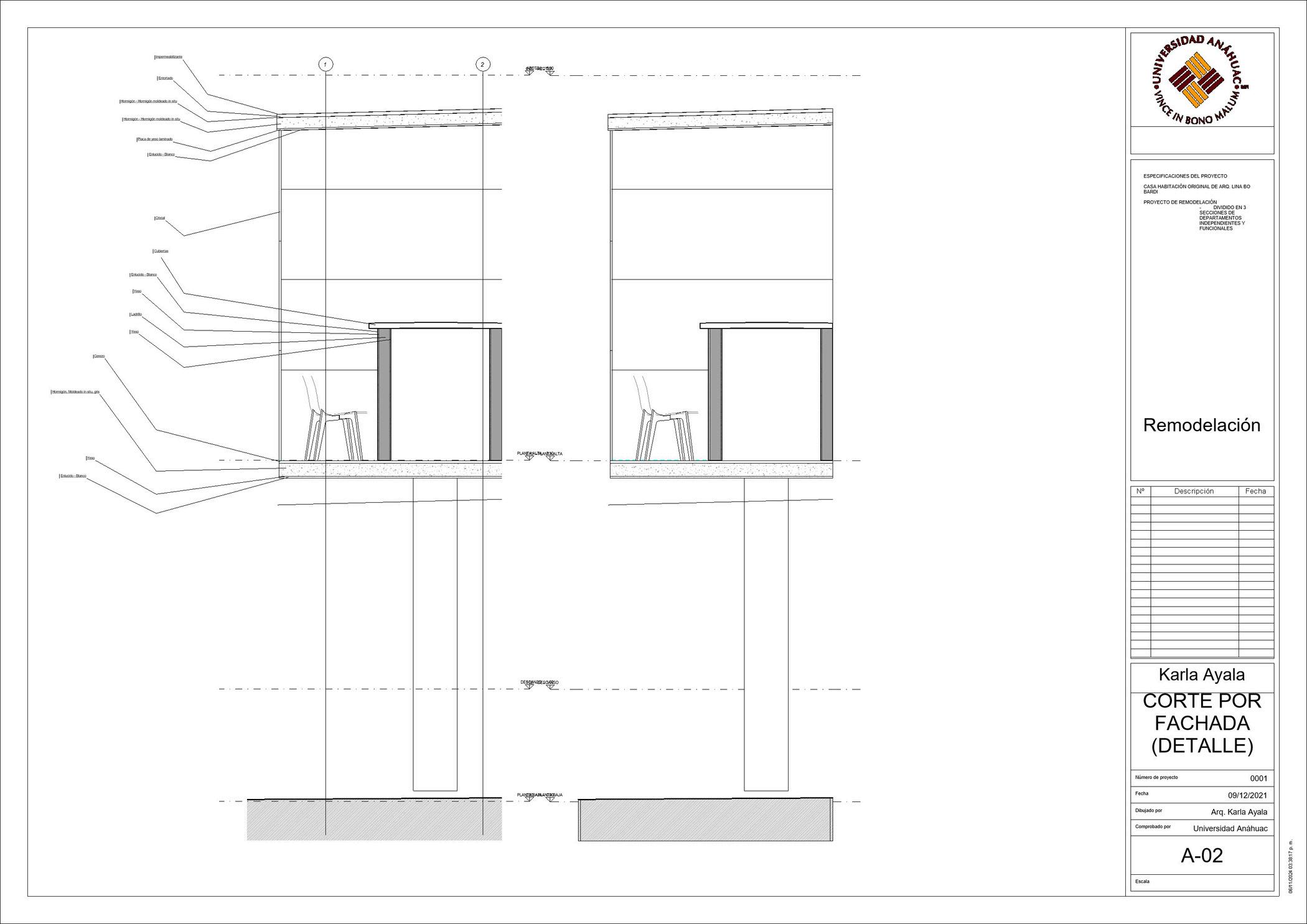

PLANOS Y DETALLES

PAG 6-25

C2

ANALISIS

DEL CICLO DE VIDA

DEL PROYECTO ORIGINAL

FASE DE CONSTRUCCIÓN

FASE DE OPERACIÓN

FASE DE DISPOSICIÓN FINAL

EVALUACIÓN, CONCLUSIÓN ACCIONES

PAG 26-51

C3 PROYECTO SUSTENTABLE BIM

DESCRIPCIÓN GENERAL

CONCEPTO ARQUITECTÓNICO

MATERIALES Y ACABADOS

DISTRIBUCIÓN ESPACIAL

PLANOS Y DETALLES

PAG 52-79

ANALISIS DEL ACV DEL PROYECTO SUSTENTABLE

FASE DE MATERIAS PRIMAS

FASE DE CONSTRUCCIÓN

FASE DE OPERACIÓN

FASE DE DISPOSICIÓN FINAL EVALUACIÓN, CONCLUSIÓN ACCIONES

PAG 80-107

CERTIFICACIÓN LEED DEL PROYECTO SUSTENTABLE

C5

PAG 108-111

CONCEPTO ARQUITECTÓNICO

El concepto principal del proyecto se basa en la conexión tanto formal como de temas de ingeniería con la naturaleza, evitando la sensación de encierro, dejando fachadas limpias y transparentes, así como respetar la vegetación existente y las curvas de nivel. La adaptabilidad es uno de los factores más importantes en el diseño y desarrollo del proyecto. Se puede observar en la simple forma y su estructura, siendo este un volado con base de nivel de piso terminado el punto más altodel terreno que tiene naturalmente. Los elementos representativos del concepto es la integración con la naturaleza, elevación y ligereza, transparencia y modernidad, equilibruio entre el estilo arquitectónico elegido como la tradición y sobretodo espacios abiertos y flexibles.

MATERIALES Y ACABADOS

Se utiliza principalmente el vidrio transparente de una tipología de amplios paneles de cristal templado para muros y fachadas. Así como también estructura metálica en culumnas y vigas de acero, junto con madera local para acabados exteriores resistente a la interperie. También se considera el uso de ladrillo y piedra local, en revestimientos de áreas exteriores en la planta baja que conecta con el terreno y lograr texturas natruales. Para el resto del edificio es de concreto armado, el cual tiene como acabado el concreto pulido, dando durabilidad y estilo contemporáneo.

En los interiores, los acabados en pisos son combinaciones de madera y concreto pulido, creando un contraste cálido. En techos los acabados son de paneles blancos, haciendo énfasis en lineas limpias y materiales naturales

DISTRIBUCIÓN ESPACIAL

La distribución espacial, como es una remodelación de la casa de cristal de Lina Bobardi, consta de ahora una propuesta de 3 departamentos completamente funcionales e individuales.

ORIGINAL

FASES DEL CICLO DE VIDA

Materias primas

Transporte

Fabricación

CONSTRUCCIÓN

PRODUCCIÓN

Transporte

Procesos de obra

Mantenimiento

ReparaciónReemplazo

Rehabilitación

Consumo energético

Consumo de agua

FINDEVIDA

USO

Demolición Transporte

Reciclado Reutilización VertederoIncineradora

FASE DE MATERIA PRIMA

Materiales

Acero estructural (perfil IPN)

Concreto armado (in situ)

Azulejo de cerámica

Aluminio

Cristal transparente

FASE DE MATERIA PRIMA

CUANTIFICACIONES BIM

ESTRUCTURA

Material: Acero

Entrepiso: 3.1 m

Dimensiones: 0 3 x 0 3 m

Cuantificación - 10 piezas

Total de acero: 2.79 m3

FASE DE MATERIA PRIMA

CUANTIFICACIONES

BIM

ESTRUCTURA

Material: Concreto armado (in situ)

Entrepiso: 3.1 m

Dimensiones: 0.1 x 0.1 m

Cuantificación - 2 piezas

Total de concreto: 0 062 m3

FASE DE MATERIA PRIMA

CUANTIFICACIONES BIM

PISO / SUELO

Material: Azulejo de cerámica

Cuantificación - 5.32 m2

FASE DE MATERIA PRIMA

CUANTIFICACIONES BIM

CANCELERÍA

Material: Aluminio

Cuantificación - 16 piezas

*todas las puertas de 1 hoja son del mismo material*

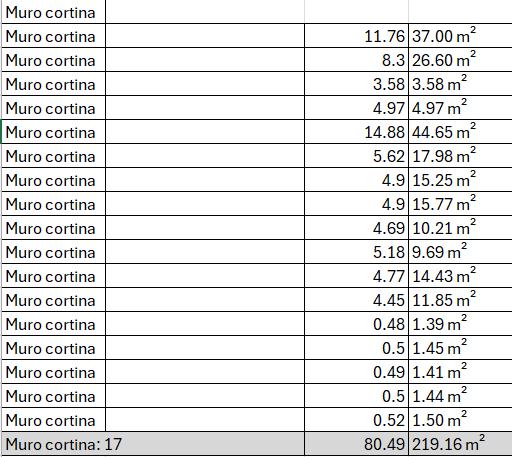

MUROS

Material: Cristal

Cuantificación - 16 piezas

Área total - 219.6 m2

ACV EN TRAZABLE FASE DE MATERIA PRIMA

FASE DE CONSTRUCCIÓN

DATOS DE PESO Y TRANSPORTE

ESTRUCTURA

Material: Acero

Entrepiso: 3.1 m

Cuantificación - 10 piezas

Total de acero: 31m

Peso (kg/m): 1,739.1 kg/m

Banco de material que vende acero más cercano de la ubicación del terreno

FASE DE CONSTRUCCIÓN DATOS DE PESO Y TRANSPORTE

ESTRUCTURA

Material: Concreto armado (in situ)

Entrepiso: 3 1 m

Dimensiones: 0.1 x 0.1 m

Cuantificación - 2 piezas

Total de concreto: 0.062 m3

Peso (kg/m3): 155 kg/m3

Banco de material que vende concreto y varilla más cercano de la ubicación del terreno

FASE DE CONSTRUCCIÓN DATOS DE PESO Y TRANSPORTE

PISO / SUELO

Material: Azulejo de cerámica

Cuantificación - 5.32 m2

Dimensiones de mosaico: 20x20 cm

Peso (kg) por pieza: 1.0

piezas totales en área: 133 piezas

Peso total: 133 kg

cerámicos más cercano de la ubicación del terreno

FASE DE CONSTRUCCIÓN DATOS DE PESO

Y TRANSPORTE

CANCELERÍA

Material: Aluminio

Cuantificación - 16 piezas

*todas las puertas de 1 hoja son del mismo material*

Peso total: 560 kg

más cercano de la ubicación del terreno

FASE DE CONSTRUCCIÓN

DATOS DE PESO Y TRANSPORTE

MUROS

Material: Cristal

Cuantificación - 16 piezas

Área total - 219.6 m2

Grosor: 8 mm

Peso (kg/m2): 4,392 kg/m2

FASE DE CONSTRUCCIÓN

ACV EN TRAZABLE

*El impacto total abarca tanto de transporte como del material

PERACIÓN NSTALACIONES

FASE DE OPERACIÓN

NÚMEROS GENERADORES

FASE DE OPERACIÓN

CUADRO DE DEMANDA ELÉCTRICA

CUADRO DE DEMANDA DE AGUA

FASE DE OPERACIÓN

ACV EN TRAZABLE

*El impacto total abarca: material, transporte, eléctrico y agua

IMPACTO DE LAMPARAS Y AGUA

FASE DE DISPOSICIÓN FINAL

CUANTIFICACIONES BIM

CANCELERÍA

Material: Aluminio

Cuantificación - 16 piezas *todas las puertas de 1 hoja son del mismo material*

MUROS

Material: Cristal

Cuantificación - 16 piezas

Área total - 219.6 m2

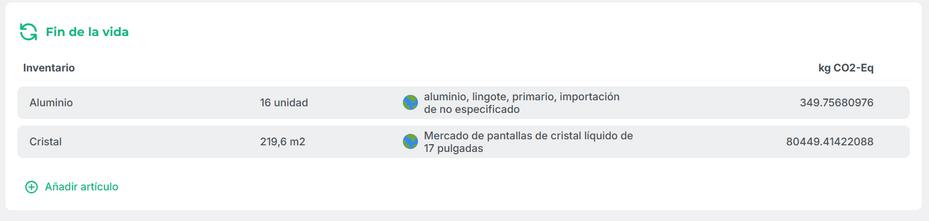

FASE DE DISPOSICIÓN FINAL

ACV EN TRAZABLE

*El impacto total abarca: material, transporte, eléctrico, agua y fases de operación

EVALUACIÓN Y CONCLUSIÓN

ACCIONES

CANCELERÍA

Material: Aluminio

Cuantificación - 16 piezas

*todas las puertas de 1 hoja son del mismo material*

MUROS

Material: Cristal

Cuantificación - 16 piezas

Área total - 219.6 m2

C3

DESCRIPCIÓN GENERAL

Este capítulo ofrece una visión integral del proyecto arquitectónico sostenible en formato BIM, abarcando desde el contexto y alcance hasta los materiales, acabados y distribución espacial. El enfoque BIM potencia la planificación precisa y eficiente, integrando estrategias sostenibles como el análisis energético, la selección de materiales de bajo impacto ambiental y la optimización de recursos durante todo el ciclo de vida del proyecto.

OBJETIVOS

El objetivo principal de este capítulo es presentar cómo sería nuestro proyecto original en un formato sustentable, destacando las tecnologías que se implementarían para optimizar su diseño y funcionamiento de manera ambientalmente responsable.

to incluye tectónico ximiza el e la luz materiales biental y slamiento e CO₂. Se mas de como oltaicos y junto con gestión ncluyendo lluvia, s grises y l diseño miza la da, el o y el mejorar mientras des con jardines cios de ntan la nalmente, tes como ico en ión LED y presencia ncia y plazo.

DESCRIPCIÓN GENERAL

CONTEXTO

La casa esta ubicada en C. Montes Urales 310A en la alcaldía Miguel Hidalgo de la Ciudad de México. Caracterizada por amplias avenidas arboladas y grandes residencias, ofrece un entorno tranquilo y elegante. El clima es templado subhúmedo, con lluvias en verano y temperaturas agradables durante el año, favoreciendo la abundante vegetación de la zona. El terreno, con suaves colinas, influye en el diseño arquitectónico, proporcionando vistas privilegiadas. Aunque no cuenta con cuerpos de agua, dispone de una infraestructura hídrica moderna. Originalmente concebida como un desarrollo residencial de lujo, hoy combina residencias, embajadas y oficinas corporativas, consolidándose como un espacio exclusivo que equilibra urbanización y naturaleza.

CONCEPTO ARQUITECTÓNICO

El concepto principal del proyecto se basa en la integración sustentable con la naturaleza, maximizando la luz solar natural mediante fachadas transparentes y respetando la vegetación y las curvas del terreno. Incluye materiales de bajo impacto ambiental, techos verdes para aislamiento térmico y sistemas de energía renovable como paneles solares y colectores térmicos. La gestión eficiente del agua contempla captación de lluvia, reutilización de aguas grises y riego inteligente. El diseño bioclimático optimiza ventilación cruzada, sombreamiento y confort térmico, mientras que áreas verdes con especies locales y jardines pluviales fomentan biodiversidad. Tecnologías inteligentes, como monitoreo energético e iluminación LED, aseguran eficiencia y sostenibilidad, creando espacios modernos, abiertos y en armonía con el entorno.

MATERIALES Y ACABADOS

El proyecto emplea materiales sustentables, priorizando el vidrio transparente de amplios paneles de cristal reciclado y de alta eficiencia térmica para muros y fachadas, reduciendo la necesidad de iluminación artificial. La estructura metálica utiliza acero reciclado, minimizando el impacto ambiental, y se complementa con madera certificada de origen local para acabados exteriores, seleccionada por su resistencia a la intemperie y su bajo impacto ecológico. Se incorpora el uso de ladrillos y piedra local extraídos de manera responsable para revestimientos en áreas exteriores de la planta baja, integrando texturas naturales y reduciendo la huella de transporte. En el resto del edificio, el concreto armado se sustituye parcialmente con concreto de bajo carbono y agregados reciclados, logrando un acabado pulido que combina durabilidad con un estilo contemporáneo. En los interiores, los pisos combinan madera certificada y concreto pulido, ofreciendo un contraste cálido y sostenible. Los techos cuentan con acabados de paneles blancos fabricados con materiales reciclados, reforzando el enfoque en líneas limpias y el uso de elementos naturales y responsables con el medio

DISTRIBUCIÓN ESPACIAL

La propuesta consta de 3 departamentos independientes, cada uno con sala, comedor, cocina, recámaras y servicios básicos. Las divisiones respetan una estructura limpia, preservando la conexión con el entorno natural y las líneas limpias del diseño.

Departamento 1 Departamento 2 Departamento 3

TECNOLOGÍAS Y PRÁCTICAS

SUSTENTABLES

Tecnología 1: PANELES SOLARES

Un panel solar fotovoltaico es un dispositivo diseñado para convertir la energía de la luz solar en electricidad mediante el efecto fotovoltaico. Se compone de múltiples celdas solares fabricadas con materiales semiconductores, como el silicio, que generan una corriente eléctrica cuando son expuestas a la luz solar.

FUNCIONAMIENTO:

La luz solar incide sobre las celdas fotovoltaicas, liberando electrones en el material semiconductor. Esto genera una corriente eléctrica en forma de corriente directa (DC). Un inversor transforma la corriente directa en corriente alterna (AC), adecuada para alimentar dispositivos eléctricos y redes domésticas.

COMPONENTES:

Celdas solares: La unidad básica, donde ocurre la conversión de energía.

Cubierta de vidrio: Protege las celdas solares de daños ambientales.

Marco: Proporciona soporte estructural y

TECNOLOGÍAS Y PRÁCTICAS

SUSTENTABLES

Tecnología 2: TECHOS VERDES

son estructuras que permiten el crecimiento de plantas en superficies verticales, integrándolas en edificios o espacios interiores y exteriores. Están diseñados para mejorar la calidad del ambiente, optimizar el uso del espacio y proporcionar beneficios ecológicos, estéticos y funcionales. Estas estructuras pueden incorporar sistemas de riego automatizados y están formadas por módulos que soportan las plantas y el sustrato.

FUNCIONAMIENTO:

se basa en un sistema que integra componentes estructurales, hidráulicos y biológicos:

1. Sustrato o sistema hidropónico: Las raíces crecen en materiales como fibra de coco, lana de roca o directamente en agua con nutrientes.

Estructura base: Sostiene los paneles o módulos que albergan las plantas.

Sistema de riego: Un sistema automatizado distribuye agua y nutrientes de manera uniforme. El agua sobrante se recoge y puede reutilizarse.

Plantas seleccionadas: Se eligen especies adaptadas al clima y a las condiciones de luz del lugar.

4. Mantenimiento: Incluye poda, limpieza del sistema de riego y reemplazo de plantas según sea necesario.

COMPONENTES:

Estructura de soporte: Generalmente de metal, plástico o materiales ligeros, diseñada para resistir el peso de las plantas y el sustrato.

Paneles o módulos: Contienen el sustrato y permiten el crecimiento de las plantas.

Sustrato o material de cultivo: Proporciona soporte a las raíces y retiene agua y nutrientes. Sistema de riego automatizado: Distribuye

TECNOLOGÍAS Y PRÁCTICAS

SUSTENTABLES

Tecnología 3: ILUMINACIÓN LED

Es una tecnología de iluminación basada en diodos emisores de luz que convierten la energía eléctrica en luz de manera altamente eficiente. A diferencia de las bombillas tradicionales, los LEDs generan luz mediante el movimiento de electrones en un material semiconductor, lo que resulta en un menor consumo energético, una vida útil prolongada y una iluminación más ecológica.

FUNCIONAMIENTO:

Emisión de luz: Un diodo emisor de luz está formado por dos materiales semiconductores con polaridades opuestas (ánodo y cátodo). Cuando se aplica una corriente eléctrica, los electrones se mueven a través del material semiconductor y liberan energía en forma de luz.

Eficiencia energética: Generan luz directamente sin depender de procesos térmicos, lo que reduce la pérdida de energía en forma de calor.

Control de color y brillo: Los LEDs pueden emitir luz de distintos colores sin necesidad de filtros y son regulables en intensidad.

COMPONENTES:

Chip LED: El corazón del sistema donde ocurre la conversión de energía eléctrica a luz.

Encapsulado: Protege el chip LED y ayuda a dirigir la luz.

Sistema de disipación de calor: Evita el sobrecalentamiento del LED, garantizando su eficiencia y durabilidad.

Fuente de alimentación: Convierte la corriente eléctrica a la forma y voltaje requeridos por el LED.

Lentes o difusores: Dirigen y suavizan la luz para adaptarla al uso específico.

BENEFICIOS SUSTENTABLES:

Ahorro energético: Consumen hasta un 80% menos energía.

1. Larga vida útil: Pueden durar entre 25,000 y 50,000 horas. 2. Baja generación de calor: Producen menos calor que las bombillas tradicionales. 3. Sin materiales tóxicos 4. Reducción de emisiones de carbono 5. Menor contaminación lumínica 6. Fabricación más eficiente 7.

TECNOLOGÍAS Y PRÁCTICAS SUSTENTABLES

Tecnología

PLANTA DE TRATAMIENTO DE AGUA

Es una instalación diseñada para purificar y tratar el agua, haciéndola segura y adecuada para diversos usos, como consumo humano, riego agrícola, procesos industriales o reintegración al medio ambiente. El objetivo principal es eliminar contaminantes físicos, químicos y biológicos mediante procesos específicos, garantizando su calidad según los estándares establecidos.

FUNCIO

Cap lago

Pret gran

(Se

Trat tanq sedi (Se peq

Trat filtro cont (Mic cont

Trat aplic micr

Alm alma

desc

COMPONENTES:

Sistemas de captación

Tamices y desarenadores

Reactores biológicos

Filtros

Tanques de sedimentación

Sistemas de desinfección: Cloradores, generadores de ozono o lámparas UV para eliminar patógenos.

Bombas y tuberías

Sistemas de control y monitoreo

BENEFICIOS SUSTENTABLES:

Reducción de la contaminación:

Elimina contaminantes del agua

2. Conservación de recursos hídricos: Reduce la extracción de agua de fuentes naturales al reutilizar aguas residuales tratadas.

Reutilización de agua: Facilita el reciclaje de agua tratada para riego

4. Reducción de emisiones de gases de efecto invernadero: se disminuye la energía necesaria para su extracción y distribución.

Protección de la salud pública: Elimina microorganismos y sustancias tóxicas

Restauración de ecosistemas

Sostenibilidad en actividades humanas: Permite el desarrollo de prácticas agrícolas e industriales más respetuosas con el medio ambiente.

Menor impacto en cuerpos de agua: Reduce la carga de contaminantes en ríos, lagos y océanos, ayudando a preservar la biodiversidad.

TECNOLOGÍAS Y PRÁCTICAS

SUSTENTABLES

Tecnología 5: CALENTADOR SOLAR

Es un dispositivo que aprovecha la energía del sol para calentar agua de forma eficiente, sostenible y económica. Utiliza colectores solares para captar la radiación solar, la convierte en calor y la transfiere al agua que se almacena en un tanque. Es una solución ideal para reducir el consumo energético y las emisiones de carbono en aplicaciones domésticas, comerciales e industriales.

FUNCIONAMIENTO:

Captación de la energía solar: Los colectores solares (generalmente tubos al vacío o paneles planos) absorben la radiación solar, convirtiéndola en calor.

Calentamiento del agua: El agua dentro del sistema pasa a través de los colectores, donde el calor se transfiere al agua mediante conducción térmica.

Almacenamiento del agua caliente: El agua calentada se almacena en un tanque aislado térmicamente, que conserva la temperatura durante largos períodos.

Circulación del agua: El sistema puede funcionar de manera natural (termosifón) o forzada mediante bombas, dependiendo del diseño del calentador.

COMPONENTES:

Colectores solares: Capturan la radiación solar y la convierten en calor. Pueden ser: Tubo al vacío o Panel plano Tanque de almacenamiento: Un depósito aislado que e o:

TECNOLOGÍAS Y PRÁCTICAS

SUSTENTABLES

Practica 1: DISEÑO PASIVO

Se basa en aprovechar las características naturales del entorno y la arquitectura para maximizar la eficiencia energética sin recurrir a sistemas mecánicos.

Se enfoca en la orientación de la casa, el uso de materiales de construcción y la incroporación de elementos que regulen la temperatura interior de manera natural.

FUNCIONAMIENTO:

Orientación de la casa: la casa se orienta de tal manera que reciba la máxima cantidad de luz solar durante el invierno, mientras que en verano se minimiza la exposición, además se utilizan aleros, persianas y vegetación para proporcionar sombra en verano, y permitir la entrada de luz solar en invierno.

La práctica mencionada anteriormente es la que será implementada en el proyecto sustentable.

COMPONENTES:

Orientación y diseño de la estructura. Materiales de construcción aislantes. Ventanas de doble acristalamiento. Aleros, persianas y elementos de sombra. Cortinas térmicas.

BENEFICIOS SUSTENTABLES:

Eficiencia energética: no se necesita calefacción por electricidad, y esto ayuda a la dismunución del consumo de energía.

Menor Emisión de CO2: ya que no se utilizan sistemas de calefacción o aire acondicionado, se reducen las emisiones de gases.

Confort térmico: mejora la calidad de vida al mantener una temperatura interior constante y agradable.

Ahorro en Costos energéticos: al no tener sistemas de aire acondicionado o calefacción se reducen las facturas de energía.

TECNOLOGÍAS Y PRÁCTICAS

SUSTENTABLES

Practica 2: GESTIÓN DE RESIDUOS

Dentro de una casa habitación, el sistema de separación de residuos consta de la clasificación de diferentes desechos por categorías, facilita el reciclaje y la gestión adecuada de residuos orgánicos e inorgánicos.

FUNCIONAMIENTO:

Su sistema consiste en la clasificación de los desechos por sus categorías por medio de: Cada desecho se separa por orgánicos e inorgánicos como papel, plásticos, vidrios.

Los residuos se depositan en los contenedores especiales donde facilitarán la recolección y el reciclaje.

Los residuos son debidamente separados, se envían al lugar adecuado.

COMPONENTES:

Se usan contenedores para el reciclaje que sean separados por tipo de materiales. Se identifican por etiquetas para que identifiquen por el tipo de residuo.

Se usan sistemas de recolección para facilitar su traslado al centro de reciclaje.

BENEFICIOS SUSTENTABLES:

Disminuye la cantidad de desechos.

Fomenta el reciclaje y la reutilización de recursos Reduce la huella de carbono cuando se disminuye la demanda de materias primas. Reduce los costos de eliminación de residuos y minimiza el impacto ambiental.

TECNOLOGÍAS Y PRÁCTICAS

SUSTENTABLES

Practica 3: HUERTOS URBANOS

Para crear un huerto dentro de nuestro proyecto se asignó un lugar en especifico en este caso se ubicó dentro del jardín ya que es un espacio bastante grande, pero para otras necesidades también puede ubicarse en balcones, terrazas o contenedores dentro de la casa.

FUNCIONAMIENTO:

Selección del espacio: se necesita un espacio que tenga una buena cantidad de luz solar, ya que las plantas comestibles necesitar como minímo 6 horas de sol al día.

Preparación del suelo: la tierra deberá de ser de buena calidad, además de estar enriquecida con composta o fertilizante natural.

Siembra: por temporada (frutas, verduras y hierba)

Mantenimiento: se necesita constantemente regar las plantas, protegerlas de playas y estar monitoreando que tengan suficiente luz.

COMPONENTES:

Contenedores o camas de culivo: se puede utilizar directamente el suelo, pero también se pueden ocupar macetas o jardineras.

Suelo y composta: tierra de cultivo

Plantas: hacer una selección apropiada de plantas comestibles para el clima y la temporada Herramientas de jardinería: tijeras de podar, regadera, palas.

BENEFICIOS SUSTENTABLES:

Ahorro en alimentos: se reduce el gasto en la compra de frutas y verduras

Sostenibilidad: se crea un estilo de vida verde, reduciendo la compra de productos procesados.

2. Salud y nutrición: mejora la salud y calidad de vida ya que se consumen alimentos más frescos y nutritivos.

TECNOLOGÍAS Y PRÁCTICAS

SUSTENTABLES

Su principal función es capturar y almacenar el agua de lluvia para usarla posteriormente en aplicaciones no potables como el riego para los jardines, el vaciado de los inodoros y limpieza.

FUNCIONAMIENTO:

Se recolecta por medio de techos y las superficies impermeables.

Se emplea un filtro para quitar las hojas, desechos y cualquier suciedad antes de almacenar el agua. El agua se guarda en tanques.

El agua se lleva al punto de uso no potable por medio de bombas y los sistemas de tuberias.

TECNOLOGÍAS Y PRÁCTICAS SUSTENTABLES

Practica 5: APROVECHAMIENTO DE LA LUZ NATURAL

Consiste en que el diseño este enfocado en la entrada de luz efectiva dentro de los distintos espacios reduciendo el consumo de iluminación artificial. Como se puede observar el proyecto cuenta con grandes ventanales, por lo que se aprovecha la luz natural en toda la construcción.

FUNCIONAMIENTO:

La luz natural puede aprovecharse completamente mediante el diseño, la orientación y la incorporación de elementos que permitan la entrada de luz natural como claraboyas, tragaluces, y grandes ventanales.

COMPONENTES:

Grandes ventanas: ventanas amplias que por lo regular estan orientadas al sur para permitir la entrada de abundante luz solar.

Tragaluces: se definen como aberturas en el techo que permiten la entrada de luz solar desde la parte superior. Orientación del edificio: se refiere al diseño en base a una buena orientación para máximizar la exposición del sol en diferentes épocas del año.

Materiales y superficies reflectantes: el color más efectivo para reducir el calor dentro de una casa habitación es el blanco ya que no se calienta tanto con el sol (esto también fue aplicado al proyecto)

BENEFICIOS SUSTENTABLES:

Reducción del consumo de energía: se disminuye el uso de iluminación artifical ya que se aprovecha al máximo la natural.

Confort térmico: se reduce la necesidad de calefacción.

2. Bienestar: mejor calidad de vida.

SUSTENTABLE

Materias primas

Transporte

Fabricación

CONSTRUCCIÓN

PRODUCCIÓN

Transporte

Procesos de obra

Mantenimiento

ReparaciónReemplazo

Rehabilitación

Consumo energético

FINDEVIDA

FASE DE MATERIA PRIMA

Materiales

Acero estructural (perfil IPN)

Concreto armado (in situ)

Azulejo de cerámica

Aluminio

Cristal transparente

FASE DE MATERIA PRIMA

CUANTIFICACIONES

BIM

ESTRUCTURA

Material: Acero

Entrepiso: 3 1 m

Dimensiones: 0.3 x 0.3 m

Cuantificación - 10 piezas

Total de acero: 2.79 m3

FASE DE MATERIA PRIMA

CUANTIFICACIONES

BIM

ESTRUCTURA

Material: Concreto armado (in situ)

Entrepiso: 3.1 m

Dimensiones: 0.1 x 0.1 m

Cuantificación - 2 piezas

Total de concreto: 0 062 m3

FASE DE MATERIA PRIMA

CUANTIFICACIONES BIM

PISO / SUELO

Material: Azulejo de cerámica

Cuantificación - 5.32 m2

FASE DE MATERIA PRIMA

CUANTIFICACIONES BIM

CANCELERÍA

Material: Aluminio

Cuantificación - 16 piezas

*todas las puertas de 1 hoja son del mismo material*

MUROS

Material: Cristal

Cuantificación - 16 piezas

Área total - 219.6 m2

ACV EN TRAZABLE FASE DE MATERIA PRIMA

FASE DE CONSTRUCCIÓN

DATOS DE PESO Y TRANSPORTE

ESTRUCTURA

Material: Acero

Entrepiso: 3.1 m

Cuantificación - 10 piezas

Total de acero: 31m

Peso (kg/m): 1,739.1 kg/m

Banco de material que vende acero más cercano de la ubicación del terreno

FASE DE CONSTRUCCIÓN DATOS DE PESO Y TRANSPORTE

ESTRUCTURA

Material: Concreto armado (in situ)

Entrepiso: 3 1 m

Dimensiones: 0.1 x 0.1 m

Cuantificación - 2 piezas

Total de concreto: 0.062 m3

Peso (kg/m3): 155 kg/m3

Banco de material que vende concreto y varilla más cercano de la ubicación del terreno

FASE DE CONSTRUCCIÓN DATOS DE PESO Y TRANSPORTE

PISO / SUELO

Material: Azulejo de cerámica

Cuantificación - 5.32 m2

Dimensiones de mosaico: 20x20 cm

Peso (kg) por pieza: 1.0

piezas totales en área: 133 piezas

Peso total: 133 kg

cerámicos más cercano de la ubicación del terreno

FASE DE CONSTRUCCIÓN DATOS DE PESO

Y TRANSPORTE

CANCELERÍA

Material: Aluminio

Cuantificación - 16 piezas

*todas las puertas de 1 hoja son del mismo material*

Peso total: 560 kg

más cercano de la ubicación del terreno

FASE DE CONSTRUCCIÓN

DATOS DE PESO Y TRANSPORTE

MUROS

Material: Cristal

Cuantificación - 16 piezas

Área total - 219.6 m2

Grosor: 8 mm

Peso (kg/m2): 4,392 kg/m2

FASE DE CONSTRUCCIÓN

ACV EN TRAZABLE

*El impacto total abarca tanto de transporte como del material

PERACIÓN NSTALACIONES

FASE DE OPERACIÓN NÚMEROS

GENERADORES

CUADRO DE DEMANDA ELÉCTRICA

Lo que se realizó para tener un menor consumo de kwh por año fue sustituir los focos normales por focos ahorradores de energía se realizó una comparativa y equivalente entre los watts anteriores y los que pueden cubrir ese gasto de energía de forma ahorradora, y como se muestra en la tabla, la demanda es muchísimo menor a la original a continuación se muestran los equivalentes y fichas técnicas.

FASE DE OPERACIÓN

CUADRO DE DEMANDA DE AGUA

Lo que se realizó para tener un menor de agua dentro de la casa es cambiar los muebles normales por ahorradores de agua, esto lo que hace es reducir notablemente el consumo de agua dentro del recinto, como se puede observar se reduce notablemente el consumo por año, para la regadera se considera el consumo por minuto de litros gastados, a continuación se muestran las fichas técnicas de cada mueble.
