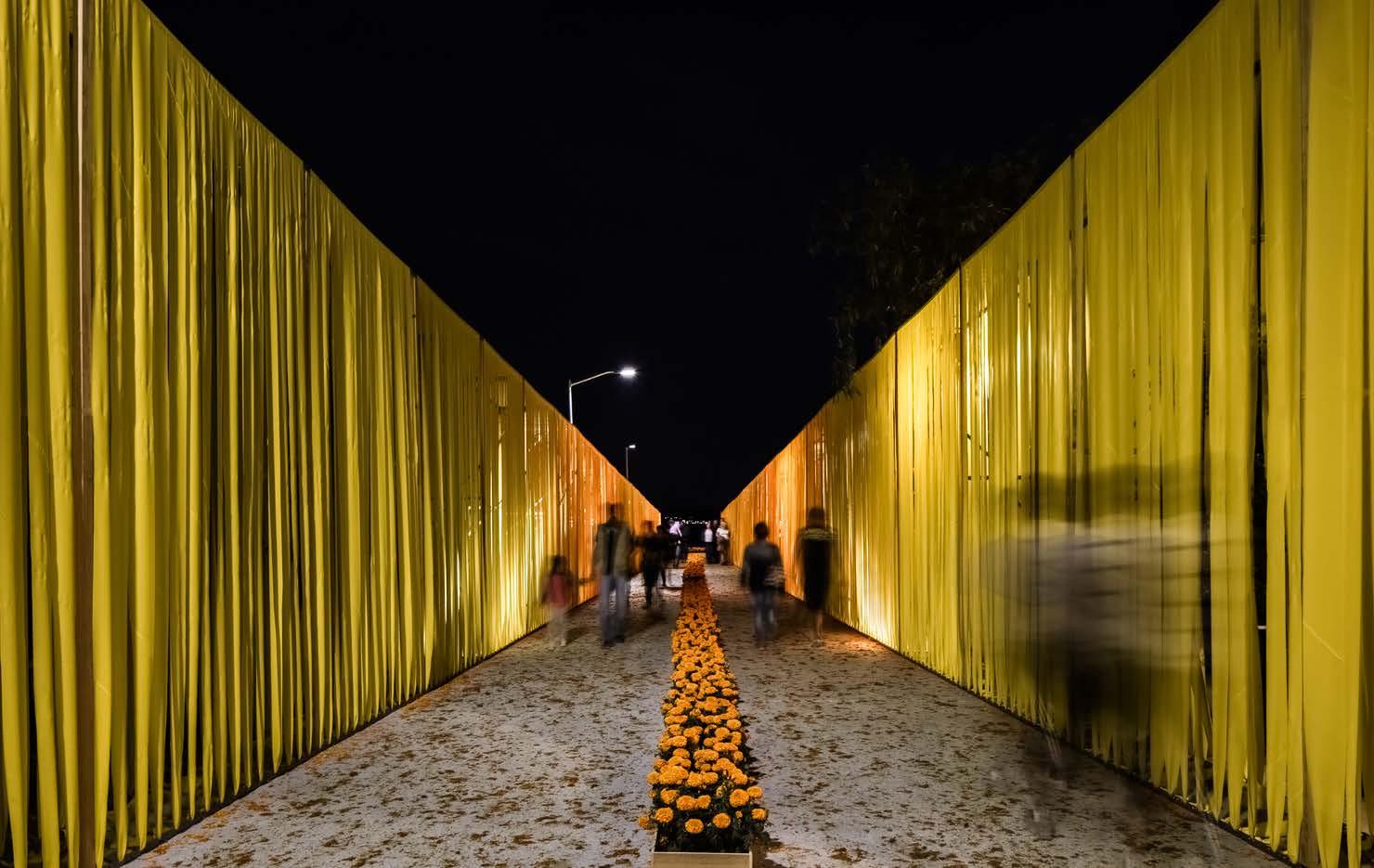

PABELLÓN MICTLÁN TRANSICIÓN
San Juan Evangelista, Jalisco, Mx (2018)
El lugar de los muertos comunes, aquellos que no morían en sacrificios o guerra, llegaban a Mictlán: el noveno piso del inframundo. Estas almas tenían que recorrer un largo camino que estaba compuesto de varias facetas que estarían retados a concluir, si querían lograr llegar al cielo. Es por eso que el proceso de transición de la vida y la muerte era requerido, por no haber tenido una muerte honrosa. Los pasillos del pabellón marcan la ruta del viaje de transición hacia el final del muelle. La flor de cempasúchil, o flor de los muertos, guía el caminar de los difuntos en su camino. Los colores representan la luz que guía y la búsqueda de la llegada.
El camino inicia con una apertura amplia que invita a adentrarse en el recorrido, y finaliza en un camino más estrecho representando el final del viaje. Esta se encuentra, en un espacio amplio como punto de reunión, con un conjunto de cempasúchil central que te da la bienvenida. Todo el camino está enfocado al paisaje central, enmarcado por los altos muros que lo rodean, utilizando los colores del cielo en sus atardeceres, y la inclusión del agua de la Laguna de Cajititlán, como la representación de la vida. El espacio con su conjunto de elementos y simbolismos, invita al usuario a guiarlo en el recorrido de la transición de la Tierra y el Cielo.
La propuesta titulada “Transición” –de Allan Pulido, egresado de la licenciatura en arquitectura del ITESO y Paulina Castro, alumna de la licenciatura en arquitectura de la Universidad Autónoma de Sinaloa– fue seleccionada por el jurado. Esta intervención se distingue por su capacidad de interacción con el usuario siendo un espacio dinámico tanto en el día como en la noche. El cual, por medio de un pasaje con colores alegóricos al Día de Muertos, te llevan hacia una ofrenda, camino que es alusivo al recorrido hacia el Mictlán. Reconociendo también su capacidad de permanencia en el sitio y convivencia activa con la comunidad.
1er Lugar Concurso Pabellón Mictlán 2018. Festival Día de Muertos Mictlán. Proyecto / Allan Pulido_Paulina
| 3 AP Portafolio
Castro Fotografía / César Béjar
| 4 AP Portafolio
| 5 AP Portafolio
| 6 AP Portafolio © César Béjar
| 7 AP Portafolio
© César Béjar
© César Béjar
© César Béjar
| 8 AP Portafolio
© César Béjar
© César Béjar
ARBORETUM
Museo de Ciencias Ambientales (Snøhetta) Guadalajara, Mx. (2018-2019)
Para el Centro Cultural Universitario (CCU) de UdeG
Proyecto / Allan Pulido/ Álvaro Mórales / Jose Luis Santana por MetroArquitectura.
Co/JSa y Snøhetta
El nuevo Museo de Ciencias Ambientales tiene como finalidad concientizar sobre los temas ambientales, de lo vivo y del futuro en la región centro occidente de México.
El Museo surge de un concurso elaborado por la Univeresidad de Guadalara poniendo a competir a distintos despachos internacionales, siendo SNØHETTA estudio noruego el ganador. Situado en un punto estratégico del Centro Cultural Universitario, el Museo y su contexto inmediato formarán un enlace entre varios edificios preexistentes.
El paisaje del Museo busca ser una exhibición viva e integral, desde las salas museográficas, hasta las partes exteriores, donde comienza la narrativa y el recorrido vivencial por espacios que cuentan historias de los distintos ecosistemas del occidente de nuestro país, sus recursos, actividades económicas, paisajes y estratos naturales.
Arboretum: espacio ubicado en el primer piso del Museo que mostrará el ecosistema del Bosque Mesófilo, la selección de arbolado y especies está basado en una investigación y visitas a la reserva ecoloógica de las Joyas en la sierra de Manantlán.
| 9 AP Portafolio
| 10 AP Portafolio
Vista frontal Cañon Sur
| 11 AP Portafolio
Vistas interiores
Proyecto de paisaje
MUSEO DE CIENCIAS AMBIENTALES
Museo de Ciencias Ambientales (Snøhetta) Guadalajara, Mx. (2021-en curso)
Para el Centro Cultural Universitario (CCU) de UdeG
Lider de proyecto_ Allan Pulido Equipo: Teresa Ávila, Marlen Nevarez por MetroArquitectura.
Co/Snøhetta
El objetivo general del Museo de Ciencias Ambientales es que el visitante comprenda la ciudad y se inspire a conservar la naturaleza que la sustenta. Conozca los elementos que estructuran los distintos paisajes del Occidente de México: geológicos, hidrológicos y biológicos.
Experimente los servicios eco sistémicos que la flora y los paisajes brindan a las ciudades. Comprenda que el desarrollo cultural y económico transforma el paisaje y cuáles han sido éstos procesos históricos de transformación en el Occidente de México. Por ello, el proyecto de paisaje es fundamental para lograr dichos propósito. Lograr jardines con especies nativas que representen la biodiversidad del Occidente de México y la visual de los paisajes silvestres Rocas y elementos arquitectónicos que aluden a los recursos geológicos del Occidente de México. Elementos que representan el agua y su papel en la transformación del paisaje.
| 13 AP Portafolio
Múltiples hilos narrativos se entrelazan a lo largo de los caminos principales que conectan los jardines con los espacios del cañón central del museo.
La circulación de peatones en el campus fluye a través de el cañón central de la CRM que conecta el norte y lados sur del campus y activando una serie de espacios de reunión al aire libre. La historia de la erosión por el agua, contada en las paredes del cañón del edificio, es extendido a los jardines del museo donde sentarse y los muros de contención parecen ser restos tallados de una forma más grande. Además de las paredes, la textura adoquines, acequia y jardín de lluvia todo celebrar el flujo y la captura del agua.
Paisaje en Plazoleta
Barranca Gardens
Cactus Garden
Altiplano Gardens
Lawn Pavilion + Artist Grafitti Wall
Bonsai Exhibit Costa Garden
Coffee + Pineapple Grove
Terraced Farm Butterfly Garden Mineral Garden Playscape
Solar Garden + Ticketing Pavilion Shell Garden
Organization Program
Bosque Tropical Caducifolio Garden
Rain Garden
Paisaje en Azotea
Objetivos:
Proveer
| 14 AP Portafolio 21 Salt
Garden
Obsidian Garden Discurso del MCA
las
110 MUSEO DE CIENCIAS AMBIENTALES 03.1
Overlook Immersive Seating Immersive Seating Immersive Seating South Canyon View North Canyon View Overlook Overlook Cafe Overlook El Mirador Overlook Immersive Seating MUSEO DE CIENCIAS AMBIENTALES WATER NARRATIVE(EROSION+GEOMORPHOLOGY ) GEOLOGIC NARR A T I V E TRADE ROU TES N A R R A T I V E Mural Artist Collaborations 1. Panorama of Jalisco Volcanism 2. Story of Sub-Tropical Decidious Geology 3. Story of Altiplano Geology Interactive Garden Playscape 1. Volcanic Mineral Garden Feature Gardens 1. Jardin de Caracol 2. Jardin de Obsidian 3. Jardin de Sal Architectural Elements 1. Canyon Walls 2. Canyon Benches Feature Gardens 1. El Ojo de Agua 2. La Fontana Productive Landscape 1. Jardin de Agua (Infiltration Wetland) WATER NARRATIVE(EROSION+GEOMORPHOLOGY ) GEOLOGIC NARR A T I V E TRADE ROU TES N A R R A T I V E Mural Artist Collaborations 1. Panorama of Jalisco Volcanism 2. Story of Sub-Tropical Decidious Geology 3. Story of Altiplano Geology Interactive Garden Playscape 1. Volcanic Mineral Garden Feature Gardens 1. Jardin de Caracol 2. Jardin de Obsidian 3. Jardin de Sal Architectural Elements 1. Canyon Walls 2. Canyon Benches Feature Gardens 1. El Ojo de Agua 2. La Fontana Productive Landscape 1. Jardin de Agua (Infiltration Wetland) WATER NARRATIVE(EROSION+GEOMORPHOLOGY ) GEOLOGIC NARR A T I V E TRADE ROU TES N A R R A T I V E Mural Artist Collaborations 1. Panorama of Jalisco Volcanism 2. Story of Sub-Tropical Decidious Geology 3. Story of Altiplano Geology Interactive Garden Playscape 1. Volcanic Mineral Garden Feature Gardens 1. Jardin de Caracol 2. Jardin de Obsidian 3. Jardin de Sal Architectural Elements 1. Canyon Walls 2. Canyon Benches Feature Gardens 1. El Ojo de Agua 2. La Fontana Productive Landscape 1. Jardin de Agua (Infiltration Wetland) 1. Rain Garden Eco-Regions + Cultural Landscape Gardens 1. Barranca Garden 2. Altiplano Garden 3. Coasta Garden 4. Bosque Tropical Caducifolio Garden 5. Campo/Productive Landscapes 6. Lawn Pavilion 7. Solar Pavilion
La topografía de las áreas duras se nivelan para mostrar el movimiento del agua y dirigirla hacia el áreas plantadas blandas para la infiltración. Finalmente, la historia de la geología del occidente de México se cuenta en las bancas paredes de la vía central. Despegándose del camino central, los visitantes pueden sumergirse en jardines que representan la variedad de vegetación que se encuentra en los diferentes eco regiones y microclimas del Occidente de México. los Barranca, Altiplano, Subtropical caducifolio, Costa, los jardines campo y jardín de lluvia exhiben cada uno las plantas nativas.
a
audiencias
de un área estética y confortable, para una educación informal a través de la exploración del ambiente y una interpretación sugestiva de elementos naturales de la azotea.
CRITERIOS DE DISEÑO
PAISAJE MCA
LANDSCAPE DESIGN CRITERIA
VISIBILIDAD: VISIBILITY:
-Due its didactical pourpose, idealy the more species could be seen froom the sidewalks, the places from the visitors will be observing the plant exhibition, will be better.
-Species height is suggested to be on a progressive logics, small species at the fornt, higher species behind not obstructing the view between them.
-Due their features a reasonable distance from the visitor’s point of view must be taken into consideration, in order to have enough detal perception.
Altura progresiva. Distancia de percepción de detalle
VISIBILITY
Progressive height. Distance to detail perception.
-Pequeñas especies al frente, especies más altas que no obstruyan visualmente atrás desde el punto de vista del visitante.
-La distancia a la cual puede ser observada una planta y seguir teniendo una percepción de detalle condiciona la distancia a la que se plantará desde el punto de vista del observado.
COMPATIBILIDAD BIOLÓGICA
Asociación natural. Jardines de ecosistemas temáticos
BIOLOGICAL COMPATIBILITY Natural association. Thematic environmental gardens.
PROPUESTA DE SEMBRADO PALMAR / HERB-ARB
Esquema de plantación 5pz/macetas x m2
1.00 1.00 0.40
PALMAR
Planting proposal. Planting scheme 5 pieces per square meter
Percepción real de plantación en sitio
Real perception of plantation on site
CRITERIOS
DE DISEÑO PAISAJE MCADENSIDAD: DENSITY:
-Vegetated natural systems obbey to different density patterns: distance variations between plants, regarding their features. Also in the same specie there are notorious difference between foliage, height, blosoming, etc. therefore planting strategy must be done in an apparent non organized logics. it is suggested not use geomatrical patterns.
-Since it is an exhibition regarding different ecosystems an their species, certainly it will be predominant green areas, whose will be naunced wieth non planted zones between them,..
Plantaciones aparentemente no organizadas. Contraste con zonas sin plantación compuestas por elementos inertes.
DENSITY
Planting apparently non organized Predominant green areas nuanced with non planted zones between them.
-Obedece a diferentes patrones de densidad de especies; variaciones en las distancias entre cada una y disposicion de follaje y floración.
-Al ser una exhibición de diferentes ecosistemas y especies, habrá predominancia de zonas con plantación las cuales serán resaltadas por medio al contraste de zonas sin plantación compuestas por elementos puntuales de interés; como acento.
TONALIDAD:
Variantes de verdes y colores de acento con calidad de elementos visuales icónicos. Agrupación de especies y estacionalidad.
COLOR SCHEME
Green variations and nuancing colors. Creating groups and seasonality.
EVOLUCIÓN DE VEGETACIÓN
Evolution of vegetation. Herbaceous / shrubby
Cro/ Canavalia rosea Spo / Sesuvium portulacastrum Spl / Scaevola plumieri Kro / Kallstroemia rosei Ipe / Ipomoea pes-caprae Amr / Abronia maritima
ESQUEMA DE PLANTACIÓN: @ 30-40 cm DENSIDAD DE PLANTACIÓN: 5 pz/macetas x m2
Agrupación de especies en colonias mediante a sus condiciones integrandose y fusionandose en el ecosistema de cada jardín
Grouping of species in colonies through their environmental conditions, integrating and merging in the ecosystem of each garden
| 15 AP Portafolio
PALMAR
Patrón de plantación inicial 15 m 1m Patrón de plantación inicial /Initial planting pattern /Initial planting pattern /Possible evolution of vegetation +1 year /Possible evolution of vegetation +1 year
Herbáceas /arbustivas 15 m 1m Posible evolución de vegetación + 1 año 15 m 1m Posible evolución de vegetación +1 año 15 m 1m 1.00 1.00 0.40
Jardín minero
(Propuesta conceptual)
Este jardín nace con la idea de representar el altiplano del Occidente de México. Hierbas crasas y crasuláceas entre cristales, vetas mineras y rocas del altiplano.
Representación de la estructura florística del matorral xerófito, con ruinas de y elementos que aluden al pasado minero. Colección de crasuláceas y otras especies crasas del altiplano.
| 16 AP Portafolio Jardín de minería Jardín de suculentas Construction Landscape integration Topography Architectural element Topography integration Topography Flow of elevations Visual variation Sculptural area Vestiges of Real de Catorce and mining Mining garden -Opuntias -Cactaceae Seat Stone wall Entry Entry Rock pavilion Contemplative area and meeting point Suculent garden Crassulaceae Jardín de suculentas Jardín
Stone wall Yucca filifera Stone wall Opuntia joconostle Mining garden Maximum height Fouqueria splendens Opuntia joconostle 1.20m 0.60m
minero
Growth behind stone walls Clean visual with greenery behind Zahorra
Jardín Lago
Una exhibición de la flora habitante de los lagos y humedales del occidente, con hierbas perenes y anuales resistentes a la inundación y la exposición directa al sol, así como flora acuática sumergida, enraizada y flotante dentro de una poza.
| 17 AP Portafolio
50cm 1.65
0.00
50 cm pond retention
Jardín Lago
m
m 2.50 m

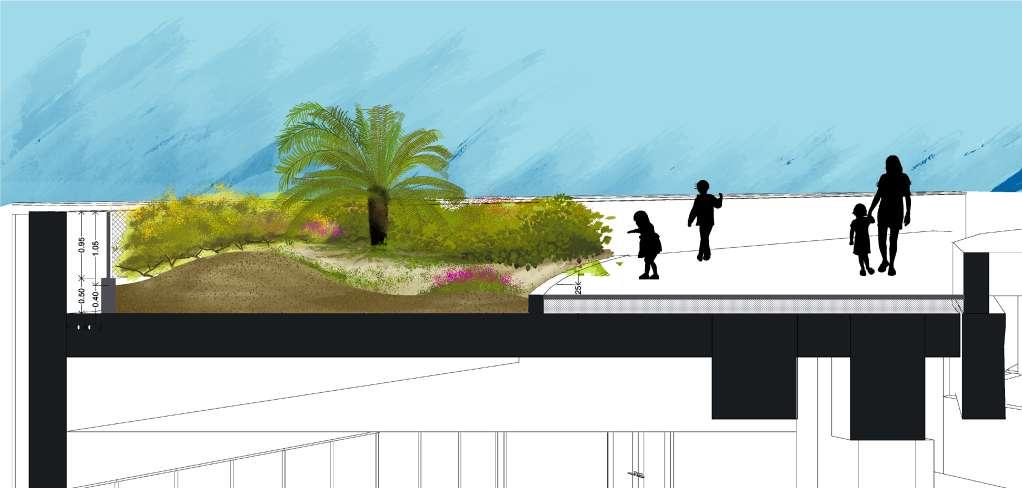

Elevation of the garden with the same substrate to generate a more natural look Elevación del jardín con mismo sustrato para generar una visual más natural
Perspective
Frutos de la montaña
La intención de esta sección de jardín se comprende más como una extensión de terrazas prehispanicas y no un añadido. Por lo cual, la integración de especies de la paleta vegetal de dicho jardín es fundamental. Se eligen 3 especies perennes de frutos de la montaña, que cada una tenga su función. La zarzamora, pegada a las ventanas para lograr un estrato alto y que genere privacidad al interior del museo. Estrato medio, con ayuda de la salvia hispánica para pintar el jardín y generar contraste de color y por último, la Pasiflora. La Pasiflora para bañar el muro que baja a Terrazas Prehispánicas y funcione como diálogo e integración de los dos jardines.
In this garden the intention is to integrate three plant species from the Pre-Hispanic Terraces garden. The first, to generate height with a shrub stratum to achieve privacy inside the museum. The second, to generate harmony and color in the garden and the third, the climbing plant to make a link between the two gardens. All these plants being perennials.
| 18 AP Portafolio Propuesta de conformación de jardín Costa Sección longitudinal 1.45 m Estructura de barandal de protección secundaria con rejilla, misma del área de mirador en jardín Barranca Sardinel de 45 cm de altura para protección y retención de monticulos de arena para jardín Costa Montículos de arena para composición de jardín de Costa Sardinel de retención frontal de jardinera con placa de acero Arbustos perimetrales para protección primario de seguridad Dioon tomasellii Palmera de porte medio/bajo Pretil con 1.45 m libres de altura desde el NSL Parapet with 1.45 m free of height Área de protección y separación con pretil con 50 cm de ancho Protection and separation area with 50 cm wide guardrail Protective handrail structure Sand mounds for Costa's garden composition Front retaining kerb Perimeter shrubs for primary security protection Low palm tree 45 cm high kerb for protection and retention of sand piles for garden Costa Jardín Costa Planta 50 cm Área de protección y separación con pretil con 50 cm de ancho Protection and separation area with 50 cm wide guardrail Shrub barrier for parapet protection Estructura de barandal de protección secundaria con rejilla, misma del área de mirador en jardín Barranca Rocas Áreas libres donde es perceptible la arena de jardínd de costa Free area where shore garden sand is perceptible Barrera arbustiva para protección de pretil Palma Protective handrail structure Floor
Jardín Terrazas
Jardín 1 Jardín 2 Shrub stratum Salvia hispanica (Chía)
plants High
prehispánicas
Climbing
Medium stratum Tall bushes to hide windows and give privacy inside Towards the wall of Terrazas prehispanicas garden Integration between the two gardens Rubus humistratus (Zarzamora) Passiflora mexicana (Pasiflora)
Perspective Climbing plants Medium stratum Medium stratum High stratum Salvia
Salvia hispanica Passiflora mexicana Rubus humistratus Jardín duna costera Scoop Poniente
hispanica
Proyecto de paisaje
PARQUE ECOLÓGICO LAGO DE TEXCOCO
PELT. Estado de México, Mx. (2020-2021)
Para el Gobierno Federal
Lider de proyecto_ Arq. Juan Manuel Ramos
Equipo: Allan Pulido, José Esparza, Teresita Ávila, Marlen Nevarez, Héctor Ibarra. Por MetroArquitectura Co/SPRB arquitectos
El Parque Ecológico Lago de Texcoco (PELT) está planteado como la recuperación de 12 mil 200 hectáreas para establecerlas como zona de restauración ecológica, con espacios de uso público.
El proyecto se desarrolla sobre tres ejes de acción:
1. Protección ambiental para la zona.
2. Apertura en 2021 con eventos públicos.
3. Acciones para uso público permanente.
El primer eje pretende garantizar la vocación ambiental de 12 mil 200 hectáreas de la zona del Lago de Texcoco, mediante su protección y conservación, y la restauración de sus hábitats, ecosistemas y prácticas bioculturales, mediante la creación de las figuras de Zona de Restauración Ecológica y Áreas de Refugio para Proteger Especies Acuáticas dentro del polígono.
El segundo eje busca abrir a la brevedad este espacio al uso público colectivo, para que los habitantes conozcan la riqueza biocultural de la zona y se apropien de ella. A partir de 2021 se tienen programadas actividades públicas los domingos en el área bardeada al norte de la Autopista Peñón-Texcoco. Algunas de las posibles actividades planteadas son: carreras, caminatas, actividades físicas grupales, paseos ciclistas, conciertos, espectáculos y cine al aire libre.
El tercer eje establece un conjunto de iniciativas que permiten dirigir el desarrollo de la zona hacia un camino sustentable, y con ello mejorar las condiciones y oportunidades de vida de los habitantes de la región. Para lograrlo, se llevarán a cabo acciones de restauración ambiental enfocada a la creación de zonas de reserva biocultural; trabajos en cuerpos de agua que permitan la recuperación de lagunas y humedales con acceso público, y la conservación, mantenimiento y paisaje en cuerpos de agua para regulación hidrológica, además de la construcción de equipamiento deportivo y social.
| 19 AP Portafolio
Planta sitio Parque Ecológico Lago de Texcoco
GRO_24 GRO_26 GRO_29
GRO_19 GRO_22
PSE_06 501125.0578 2154206.5824 PSE_08 PSE_11 500996.3280 2154174.1229 PSE_13 SMO_02 SMO_03 500993.6094 2154179.5560
MÓDULOS XERÓFILOS BUL_02 501096.1351 2154259.8388
2154148.6536 PRL_11 501042.9600 2154162.2360 PSE_02 501080.9915 2154216.5320
N.T. 0.00 ØFronda:
Prosopis laevigata
ESQUEMA PLANTACIÓN ÁRBOLES. 30° LINALOE campo) (Arena piedra pómez -pumita-) nivel del suelo salino, asegurando separación cepellón. 1.60 PROYECCIÓN DE COPA para colocación. NOTAS GENERALES PLANO: CROQUIS DE LOCALIZACIÓN, SIMBOLOGÍA GENERAL CLAVE: ESCALA: FECHA: NIVELES ACOTACIONES SE TOMARAN LOS EJES MARCADOS LOCALIZACIÓN SIMBOLOGÍA PARTICULAR Superintendente COTACIONES: Miguel Eduardo Aprobó Ana Paula García PLATAFORMA NOTAS IMPORTANTES LAS DIMENSIONES CATÁLOGO Planta tipo (Parque Zona Norte/ Sembrado estrato arbóreo)
| 20 AP Portafolio 01C16 01M99-B 01M99-C 01M99-E 01M99-F 01G20 01Q29 01R30 01R30 01I22 01E18 01F19 01J23 01D17 01O27 01W35 01T32 CANCHA DE ÁREA ÁREA DE ÁREA DE ÁREA PASAMANOS TABLA COORDENADAS FICHAS DE PAISAJE PLATAFORMA DETALLE DE PLANTACIÓN PIC PJU PRL CUL CUL QUO POA POT FRU FRU GRO GRO GRO GRO GRO GRO GRO GRO PRD PSE ACM ALOACLCREARE ACM ALOACLCREARE ACM ALOACLCREARE ACM ALOACLCREARE SMO PRL PJU PIC PJU PIC PJU PIC PJU QUR CTS PSE QUR CTS PSE QUR CTS PSE QUR BUL DOV BULDOVBUP FICHAS DE PAISAJE MÓDULOS XERÓFILOS DE ACUERDO ARQUITECTURA HA ELIMINADO ANILLO CUBRESUELO CAMBIÓ ESPECIE JARDINERAS EN BANCAS POR QUE MÁS APROPIADO PARA LAS DIMENSIONES DE BANCAS. FRU GRO GRO PRL GRO FRU GRO PSE SMO 17 PRL 16 GRO 17 GRO GRO GRO GRO GRO GRO GRO 34 GRO PRL PRL ACM ACM ACM ACM PRL 01 ACM ACM ACM ACM ACM 04 ACM ACM COORDENADAS PLATAFORMA ACM_02 501011.3890 2154238.8887 ACM_05 501023.8914 2154256.3833 ACM_08 501037.8535 2154249.7959 ACM_11 ACM_14 ACM_17 ACM_20 ACM_23 ACM_27 ACM_28 501026.8895 2154154.8397 ACM_30 ACM_31 501015.3846 2154173.8798 ACM_34 501015.3887 2154199.5208 PRL_02 501042.9600 2154250.7022 PRL_05 501062.1769 2154264.3147 PRL_08 501061.8966
GRO_17
COORDENADAS ANDADOR ACM_36 ACM_38 ACM_39 501026.0044 2154146.4645 FRU_02 501096.5221 2154155.4439 FRU_04 GRO_01 GRO_02 501099.1805 2154273.9842 GRO_04 501104.3327 2154260.5640 GRO_06 GRO_09 501117.6146 2154225.9693 GRO_11 501122.8894 2154212.2305 GRO_13 DETALLE IMPERMEABILIZACIÓN ACM CEPA CON TIERRA melanoxylum CEPELLÓN TEZONTLE NIVEL DE PLATAFORMA Fronda: Fraxinus uhdei
500988.3440 2154214.1532
501002.6416 2154248.1612
501047.6541 2154272.4525 GRO_31 GRO_34 501083.9833 2154269.6216 PRL_13 501088.0166 2154302.9362 PRL_15 PRL_18 501088.9332 2154282.2580
deben cumplir con especificaciones características definidas proyecto. correcta ejecución: separandolo suelo salino natural, resto será para mejoramiento Una vez conformado cajete, esta (Compost) 35% (Tierra campo) 20% (Arena piedra piso. manipulación del árbol deberá hacerse por cepellón tronco. arpillado hacer varios cortes verticales depositar tierra suelo mejorado que capte conserve agua irrigada, Se debe regar abundantemente cajete árbol muy alto, recomendable empleo tutores que presten apoyo riego debe ser constante hasta consolidación del árbol. peridicidad
| 21 AP Portafolio
Paleta vegetal:
Para este proyecto se elaboraron 6 documentos de paletas vegetales para las diferentes etapas y áreas del PELT. Parque Norte, Parque Sur, Laguna Recreativa, Pabellón Nabor Carrillo.
| 22 AP Portafolio Parque Ecológico Lago de Texcoco Metro Arquitectura Parque Zona Sur PSJ_PZS_DG_PV Paleta Vegetal : Parque Ecológico Lago de Texcoco Metro Arquitectura Parque Zona Norte PSJ_PZN_DG_PV Paleta Vegetal : PELT Paleta vegetal PARQUE SUR Simbología y especificaciones : 90%TS 10%TC Estiércol bovino caprino Compost Tierra de campo Suelo del sitio Arena de río cernida Arena de piedra pómez (pumita) Hierba arbusto Indica descripción de especies herbáceas-arbustivas Hierbas Indíca descripción de especies de hierbas Arbusto árbol Indíca descripción de especies arbusto/árbol Árboles Indíca descripción de especies de árboles Trepadora Indíca descripción de especies trepadoras Cactáceas Agaváceas Indíca descripción de especies cactáceas agavaceas Acuáticas Indíca descripción de especies plantas acuáticas Milpas Indíca descripción de milpas Revisar anexo para descripción detallada de propuestas de proporciones de sustrato Paleta vegetal organizada por forma de crecimiento, órden alfabético de familia nombre de taxón como valor secundario. R10% EE 25% CC (RA RV) 30% TC 35% PP 30%TS 40%TC 30%AR Nota: debido su densidad, para plantas acuáticas, la arena de río no podrá sustituirse por arena de piedra pómez (pumita). SUSTRATO PLANTAS ÁRBOLES CLAVE DE COMPOSICIÓN DE SUSTRATO RIEGO FORMA DE CRECIMIENTO S1 EE S2 CC S3 TC TS AR PP T CA AC A a/A h/a H *porcentajes en volumen Nativa Introducida Cosmopolita DISTRIBUCIÓN N C R1 Plantas adaptadas sitios áridos; sus raíces son profundas desarrollan estructuras de almacenamiento de agua nutrientes. R2 Plantas que requieren las láminas de riego necesarias para llevar humedad del sustrato al rango de agua fácilmente aprovechable. R3 Plantas que requieren valores en rango humedad aprovechable de manera permanente en horizonte más superficial del suelo. Para mantener dichos valores es requerida aplicación constante de láminas de agua. Revisar anexo para detalle de régimenes de riego específicas M Módulo PINE Indíca especies de módulo PINE (Propotipo Nuevo Ecosistema) PINE 16 PELT Paleta vegetal PARQUE SUR CA CACTÁCEAS Y AGAVÁCEAS CA JOCONOSTLE Opj Opuntia joconostle F.A.C Weber ex Diguet Cactaceae Familia: Distribución: Altura máx: Ancho de copa max: DAP max: Código: Hábito de crecimiento: Fenología de follaje: 1.80 m 2.50 m Opj Árbol, columnar REQUERIMIENTOS DE CULTIVO Sustrato Riego S1 N NOPAL Opr Opuntia robusta H.L. Wendl. ex Pfeiff. Cactaceae Familia: Distribución: Altura máx: Ancho de copa max: DAP max: Código: Hábito de crecimiento: Fenología de follaje: 1.50 m 1.80 m Opr Roseta REQUERIMIENTOS DE CULTIVO Sustrato Riego S1 N NOPAL Opt Opuntia tomentosa Salm-Dyck Cactaceae Familia: Distribución: Altura máx: Ancho de copa max: DAP max: Código: Hábito de crecimiento: Fenología de follaje: 1.80 2.00 m Opt Arbusto REQUERIMIENTOS DE CULTIVO Sustrato Riego S2 N 21 PELT Paleta vegetal PARQUE NORTE CACTÁCEAS Y AGAVACEAS CA MAGUEY Aga Agave americana L. Asparagaceae Familia: Distribución: Altura máx: Ancho de copa max: DAP max: Código: Hábito de crecimiento: Fenología de follaje: m 3.70 Aga Roseta REQUERIMIENTOS DE CULTIVO Sustrato Riego S2 N MAGUEY PULQUERO Agsa Agave salmiana var. salmiana Otto ex Salm-Dyck Asparagaceae Familia: Distribución: Altura máx: Ancho de copa max: DAP max: Código: Hábito de crecimiento: Fenología de follaje: 3.80 m Agsa Roseta REQUERIMIENTOS DE CULTIVO Sustrato Riego S2 N MAGUEY, HOCIMETL Agi Agave inaequidens K. Koch Asparagaceae Familia: Distribución: Altura máx: Ancho de copa max: DAP max: Código: Hábito de crecimiento: Fenología de follaje: m m Agi Roseta REQUERIMIENTOS DE CULTIVO Sustrato Riego S2 N
Mi Macro Periférico
Gobierno estatal, Zona Metropolitada de Guadalajara, Mx. (2019-2020)
Lider de proyecto_ Dr. Eduardo Santana Verduzco. Equipo: Arq. Allan Pulido Gómez
El proyecto de renovación urbana y de movilidad de Guadalajara le cambiará la cara al Periférico, Mi Macro Periférico tiene el objetivo de garantizar el transporte público de calidad y para conseguirlo se implementó Mi Movilidad, un modelo integrado que cuyo objetivo es recuperar el control del transporte público y reordenarlo para lograr un solo sistema interconectado, eficiente y de calidad.
Este proyecto se desarrolló a partir de la definición arquitectónica de las estaciones y los puentes peatonales de acceso. El cual cuenta con 3 tipos de estaciones. Tipo A de 100 m de longitud y 70m x 4.20m de ancho y tipo B de 3.20 m de ancho por 70 m de largo.
| 23 AP Portafolio
El proyecto de Mi Macro Periférico consta de 3 tipologías de estaciones las cuales fueron adaptandose a las distintas condiciones de cada sección de Periférico. La tarea por parte de nosotros fue el diseño conceptual , diseño arquitectónico y proyecto ejecutivo de todas las estaciones del sistema BRT, tanto el diseño de mobiliario urbano para dichas estaciones.
| 24 AP Portafolio 70.00 10 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 11 45 43 10 13 15 17 19 21 23 25 27 29 31 33 35 37 39 41 11 45 43 npt+1.00 npt-1.20 npt-0.90 npt-1.20 npt-0.90 2 +1.63 5 3.5 4 8 10.24 33.10 8 2 3.5 5 4 10 10 8 8 4 4 npt+6.05 npt+2.39 npt±0.00 npt+0.93 npt+3.86 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 45 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 45 npt±0.00 npt±0.00 5.03 3.90 3.90 3.90 3.90 3.90 3.90 3.90 3.90 3.90 3.90 3.90 3.90 3.90 3.90 3.90 3.90 2.57 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 45 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 45 10 npt+1.00 npt±0.00 npt+1.00 npt±0.00 10.26 8 1.98 3.72 8 7.81 7.86 5 7.92 3.5 4 3.5 4 5 npt+1.00 npt+2.27 npt+3.53 npt+6.06 npt+4.80 npt±0.00 3.80 npt+2.90 npt+5.43 +1.63 npt+4.16 INDICA NOMENCLATURA DE EJE INDICA NIVEL DE PISO TERMINADO INDICA NOMBRE DEL ESPACIO INDICA ESCALERA Y/O RAMPA INDICA COTA EJE N Terraza npt±0.00 INDICA NIVEL DE LECHO BAJO DE LOSA LBL INDICA NIVEL DE LECHO BAJO DE TRABE LBT INDICA NIVEL EN ALZADO Y/O SECCIÓN N ±0.000 Arq. Álvaro Salvador Morales Hernández CONTRATISTA: Arq. René Caro Gómez Director de Diseño Urbano Arq. Douglas Rodríguez Perea AUTORIZACIÓN DATOS GENERALES PROYECTO: CONTENIDO: ESCALA: CLAVE DE PLANO: NOTAS: FECHA: Director General de Arquitectura Urbanismo Localización: Circuito Periférico. Municipio: Zona Metropolitana de Guadalajara PROYECTO ARQUITECTÓNICO DE LAS ESTACIONES TIPO A Y B SIOP-F-SRP-SER-CI-590-2019 ELABORACIÓN DE PROYECTO ARQUITECTÓNICO DE LAS ESTACIONES TIPO INTERMEDIA NIVEL SUPERFICIE DEL SISTEMA INTEGRADO DE TRANSPORTE PERIBUS, DE LA ZONA METROPOLITANA DE GUADALAJARA CHAPALA (AEROPUERTO) Junio de 2020 Arq. Álvaro Morales Hernández AR/B-03 Indicadas ESTACION INTERMEDIA TIPO "B" DE 70 X 3.60 METROS PROYECTO ARQUITECTÓNICO EJECUTIVO SECCIONES ALZADOS SECCIÓN TRANSVERSAL DE MÓDULO - ESTACIÓN 3.60X70 - ARQUITECTÓNICO Esc: 100 6. PROYECTO ARQUITECTÓNICO DE LAS ESTACIONES DE MI MACRO PERIFÉRICO SECCIÓN LONGITUDINAL GENERAL DE ESTACIÓN 3.60X70 - ARQUITECTÓNICO Esc: 100 7. PROYECTO ARQUITECTÓNICO DE LAS ESTACIONES DE MI MACRO PERIFÉRICO ALZADO "A" GENERAL DE ESTACIÓN 3.60X70 ARQUITECTÓNICO Esc: 100 8. PROYECTO ARQUITECTÓNICO DE LAS ESTACIONES DE MI MACRO PERIFÉRICO ALZADO "B" GENERAL DE ESTACIÓN 3.60X70 ARQUITECTÓNICO Esc: 100 npt +1608.43 npt +1605.90 npt +1615.49 npt +1613.19 npt +1604.63 npt +1609.69 npt +1607.16 npt+1613.19 npt+1615.49 npt+1609.69 npt+1608.23 npt+1605.30 npt+1603.84 npt+1606.77 npt+1613.19 npt+1615.49 npt+1609.69 npt+1607.69 npt+1603.69 npt+1601.69 npt+1605.69 D C F A B E 3.60 4.43 15.15 3.60 15.25 5.98 3.60 3.60 19.58 3.60 21.22 3.60 51.60 npt +1613.19 N. +1604.63 npt +1607.16 D C npt +1615.49 npt +1609.69 +1601.69 npt +1615.49 npt +1613.19 npt +1609.69 npt +1605.69 +1603.84 npt +1613.19 npt +1609.69 npt +1606.77 npt +1615.49 A B F E 3.60 5.98 15.25 3.60 15.15 4.43 3.60 3.60 21.22 3.60 19.58 3.60 51.60 9 2 5 3.2 3.9 8 7 9 2 5 3.2 3.9 8 7 npt+1604.63 npt+1605.90 npt+1609.69 npt+1608.43 npt+ 1603.63 npt+1607.16 npt+1613.19 npt+1615.49 npt+1609.69 npt+1607.79 npt+1605.26 npt+1604.63 npt+ 1603.18 npt+1607.16 2.50 7.86 7.86 7.86 3.80 1.98 3.71 35.58 Arq. Álvaro Salvador Morales Hernández CONTRATISTA: Arq. René Caro Gómez Director de Diseño Urbano Arq. Douglas Rodríguez Perea AUTORIZACIÓN DATOS GENERALES PROYECTO: CONTENIDO: ESCALA: CLAVE DE PLANO: NOTAS: UBICACIÓN FECHA: Director General de Arquitectura Urbanismo Localización: Circuito Periférico. Municipio: Zona Metropolitana de Guadalajara CONSTRUCCIÓN DE PUENTE PEATONAL DE INGRESO A LA ESTACIÓN “GUADALUPE INN” PARA EL SISTEMA INTEGRADO DE TRANSPORTE PERIBÚS DEL ÁREA METROPOLITANA DE GUADALAJARA “SIT PERIBUS”, MUNICIPIO DE ZAPOPAN, JALISCO. Enero 2021 Arq. Álvaro Morales Hernández Indicadas 6. PROYECTO ARQUITECTÓNICO DE LAS ESTACIONES DE MI MACRO PERIFÉRICO ALZADO AL-N DE PUENTE PEATONAL- GUADALUPE INN Esc: 100 AR21-07 ESTACIÓN GUADALUPE INN (21) PROYECTO ARQUITECTÓNICO PUENTE PEATONAL PLANTA DE CONJUNTO 7. PROYECTO ARQUITECTÓNICO DE LAS ESTACIONES DE MI MACRO PERIFÉRICO ALZADO AL-S DE PUENTE PEATONAL- GUADALUPE INN Esc: 100 8. PROYECTO ARQUITECTÓNICO DE LAS ESTACIONES DE MI MACRO PERIFÉRICO SECCIÓN SB-01 DE PUENTE PEATONAL- GUADALUPE INN Esc: 100
Secciones tipo (Estación Tepeyac)
(1.71) 0.72 (0.06) 0.20 0.175 (0.11) 0.60 0.86 0.16 0.16 0,06m3 Base grava Tuerca bellota niquelada Rondana Anclaje bajo pavimento una base 1.80 0.085 0.085 (0.765) Espacio para pantalla 50" 0.85 Orificio para recibir señal 0.85 aluminio abatible para registro pantalla 0.62 0.085 0.03 0.680 0.085 1.80 0.085 2.17 0.155 (0.110) 01 02 Patente (Código internacional propiedad industrial): WIPO DM/079 515 Asiento medidas generales: 180 largo altura instalada queda altura isquiático, anclado nivel constituido de placa de carbón 3/16”, soldada entre Anclaje: químico HILTI piso terminado, emplean varillas 3/8”, fijadas igual superior f´c=150kg/cm2. Acabado galvanizado electrolítico de micras pintura electrostática poliéster gris (Color: C241-GR484) para micras espesor, Peso kg. 01 Esc: 25 ALZADO 02 ALZADO 02 Esc: 25 ALZADO 01 Esc: 25 ISOMÉTRICOS ALZADO 01 0.85 0.085 0.085 0.155 0.085 Esc: 25 ISOMÉTRICO POSTERIOR Y FRONTAL
| 25 AP Portafolio
SUTURA BARRIAL SAN TELMO
BID Cities Lab San Telmo, Buenos Aires, Argentina(2019)
El BID CitiesLab 2019 es un concurso universitario orientado a buscar soluciones creativas e ideas innovadoras a problemas urbanos de América Latina y el Caribe (ALC), de la mano de estudiantes, profesores universitarios y jóvenes profesionales de la región y España. Tiene el objetivo de servir como semillero e incubadora del talento joven en temas urbanos a partir de una red de trabajo con universidades, ofrecer experiencia directa para potenciar planes y proyectos reales, así como promover un espacio participativo que ponga en discusión los paradigmas de la disciplina.
La convocatoria se enmarca en los esfuerzos de revitalización y puesta en valor del centro histórico de la Ciudad de Buenos Aires y del programa multisectorial ¨Patrimonio Vivo¨, impulsado por el BID y el Gobierno de España. Su ceremonia de premiación se realizará en la ciudad de Sevilla, España (septiembre 2019) en el marco del IV Foro Iberoamericano de Alcaldes.
| 26 AP Portafolio
Equipo: Allan Pulido Gómez, Lorena Montero, Ana Ávila, Luis González. Consultor: Arq. Alberto Laveaga.
| 27 AP Portafolio
El Palomar. Luis Barragán
Paseo Alcalde, Guadalajara, Mx. (2019-2020)
Lider de proyecto: Arq. Allan Pulido Gómez
Equipo: Teresita Ávila por Metro Arquitectura.
El proyecto de El Palomar, pieza del arquitecto Luis Barragán. Nace de traer esta pieza de donación a incorporarla a la ciudad. Pieza que funciona como detonante en la parte final de Paseo Alcalde y como hito a nueva extensión y etapa del mismo paseo hacia el Parque Agua Azul. Una intervención urbana donde pretende generar una conectividad y recuperación del centro histórico, marcándolo como símbolo en la ciudad.
| 28 AP Portafolio
Planta general de intervención urbana
Vistas generales de la pieza “El Palomar” por Luis Barragán.
Geometrales de incorporación al entorno urbano
| 29 AP Portafolio 10.00 45.00 10.00 1.20 0.50 6.50 0.50 FACHADA SUR FACHADA NORTE CORTE FACHADA SUR FACHADA PONIENTE SECCIÓN LONGITUDINAL 0 10 20 5 npt±0.00 SECCIÓN TRANSVERSAL SUR 10 MONUMENTO CRUZ ATRIAL ARANZAZU FUENTE TEMPLO SAN FRANCISCO
| 31 AP Portafolio
