AMARUÑAN

Alex Javier Toaquiza Tituaña

TITUANASTUDIO

TEJIENDO SUEÑOS Y EXPERIENCIAS

INDICE

1. Introducción

2. Narrativa Visual

3. Análisis/ Entendimiento del lugar

3.1.- Ubicación

3.2.- Intenciones para el lugar

3.3.- Análisis sensorial

3.3.1.- Fotometría

4. Memorias

4.1.- Propuesta conceptual

4.2.- Concepto Formal

5. Proyecto arquitectónico

AMARUÑAN

Planta N1/N ± 0.00 5.2.- Planta N2/N + 1.50 5.3.- Planta N3/N + 5.55 5.4.- Planta N4/N + 7.18 5.5.- Planta N5/N + 11.90

Implantación

Instalaciones eléctricas

Corte A-A'

Corte B-B’

Corte C-C’

5.1.-

5.6.-

5.7.-

5.8.-

5.9.-

5.10.-

Anexos

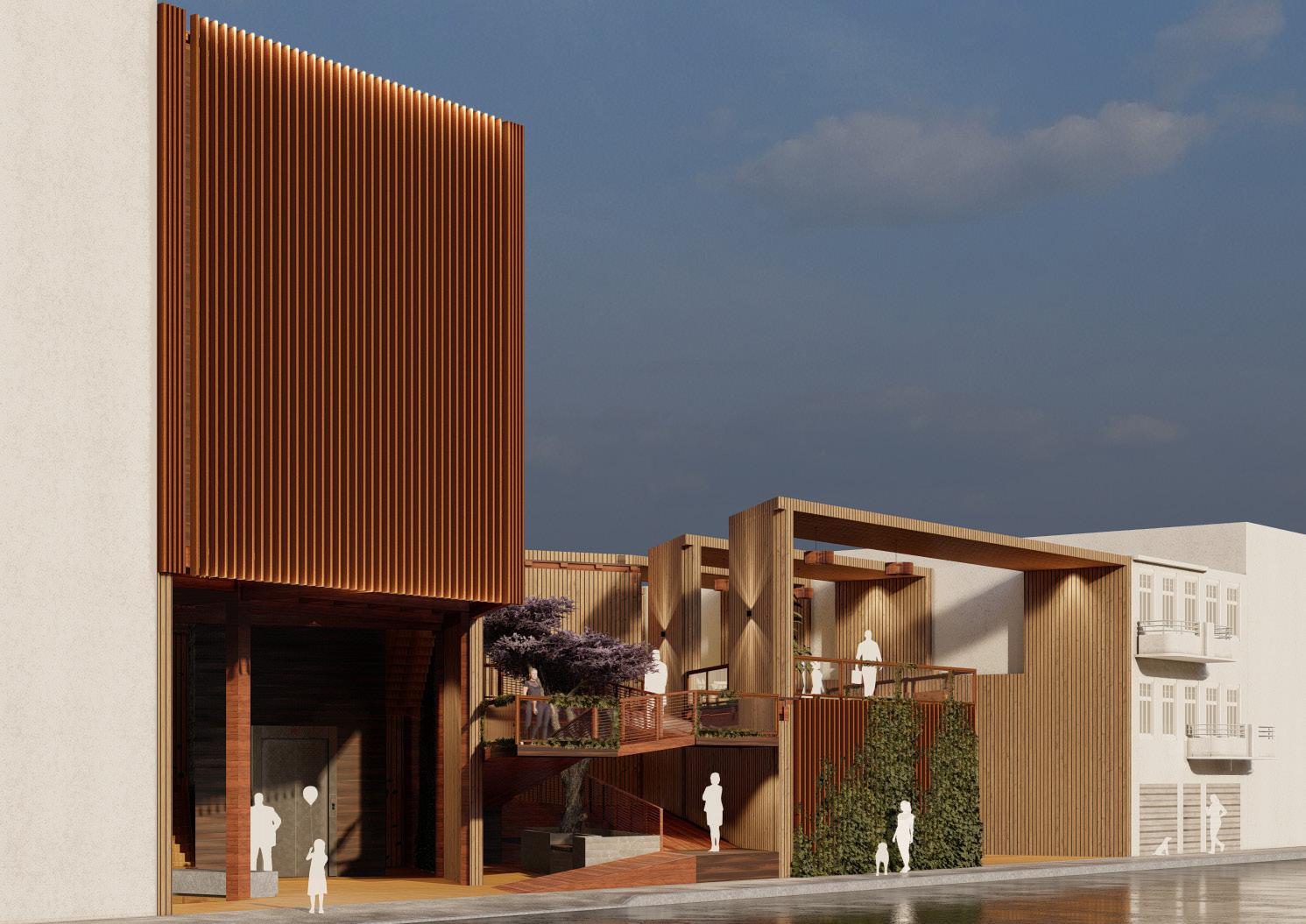

INTRODUCCIÓN

AMARUÑAN

En la cosmología e iconografía andina AMARU(serpiente). Simboliza la continuidad y relación de diferentes espacios, la unión entre el cielo y la tierra. Es un animal que con su fuerza atraviesa mundos, buscando el equilibrio totalitario.

AMARUÑAN comparte equipamiento multifuncional dirigido a usuarios que quieran disfrutar y experimentar varias actividades a través de un sistema de cajas plantas, que se distribuye a través de un ritmo de altura relacionado con una malla armónica. Las cintas, acobija y envuelve a las cajas sirviendo de estructura y fachada.

La grilla de cajas de plantas se conecta a través de una rampa . De ser una simple rampa, se transforma en una circulación que permite crear un vinculo con el espacio y con los usuarios; permitiendo explorar un viaje de paisajes en diferentes alturas y vistas desde lo mas alto.

Este espacio es creado con el objetivo de promover los principios y valores humanos que se han ido desvaneciendo por la influencia de mundos virtuales que les apaga el sistema sensorial. Como el simple hecho de compartir palabras en una cafetería o de compartir varias experiencias culturales en un solo espacio.

AMARUÑAN

ANÁLISIS/ ENTENDIMIENDO DEL LUGAR

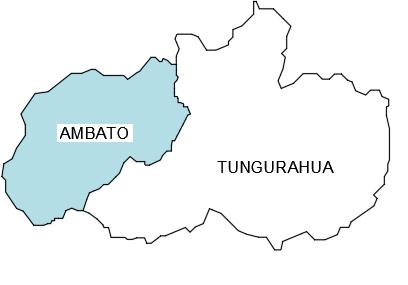

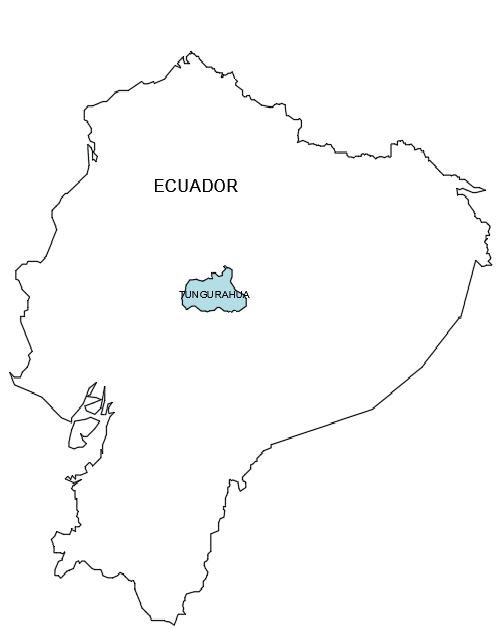

3.1 UBICACIÓN

Ecuador, Tungurahua

Superficie: 3.334 km2

Altitud:2.557 m

3.2.- INTENSIONES DEL LUGAR

3.3 FOTOMETRÍA

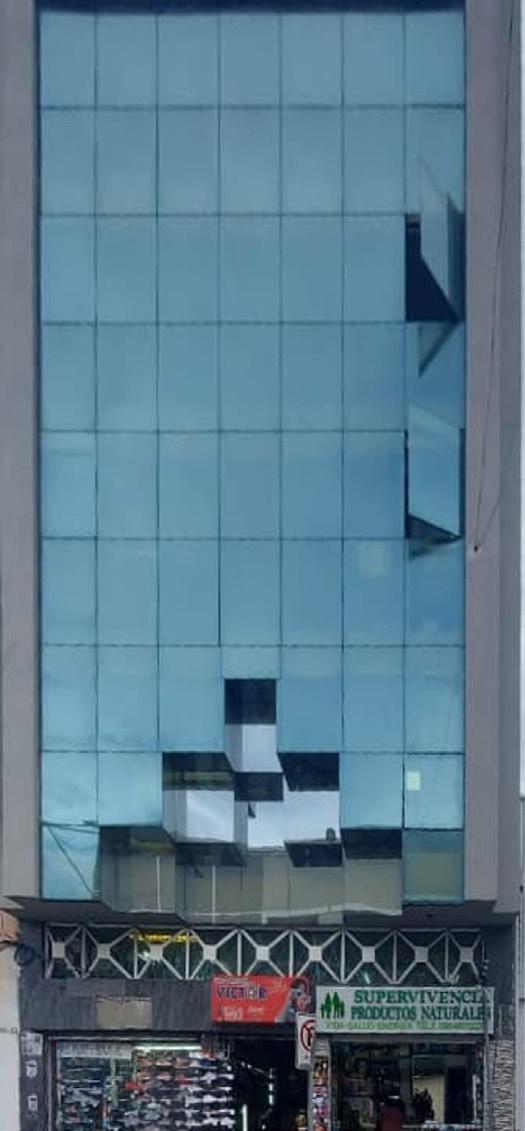

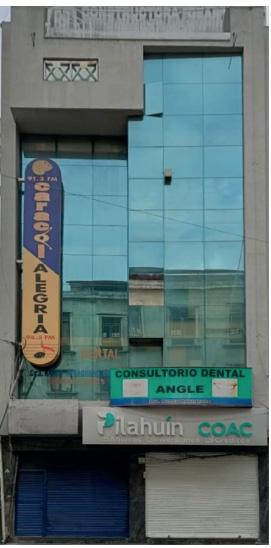

FACHADA EXISTENTE FRONTAL

Cantón Ambato

El Barrio San Francisco se determina como una zona estratégica por la cercanía a diferentes espacios públicos y privados del cantón Ambato. El contexto se encuentra en abandono urbanístico creando la sensación de inseguridad por sus altas paredes que las acobija a la mayoría de las casas del barrio.

AMARUÑAN, propone un espacio multifuncional que vincule con la sociedad para fortalecer la convivencia mutua respetando la ideología y cultura.

AMARUÑAN,, implementa espacios recreativos en el predio con diferentes actividades como: Centro comercial, tecnológica, deportiva y gastronómica,. Para fomentar y fortalecer la comunicación, la hermandad, el compañerismo y sobre todo una comunidad sostenible.

Se utiliza lo ESTEREOTÓMICO y loTECTÓNICO Cinta

FACHADA EXISTENTE POSTERIOR

Ubicado en la parroquia San Francisco, en el barrio San Francisco. Calle Juan Venigno V Calle Marieta de Veintimilla

MEMORIAS

PROPUESTA CONCEPTUAL

El sistema de trazados armonicos andino parte de dos leyes formativas básicas correspondientes a la bipartición y tripartición del espacio, generando toda la serie de proporciones estáticas y también dinámicas

UNIDAD

Partiendo del cuadrado unitario.

TRAZADO ARMÓNICO DE LA BIPARTICIÓN

TRAZADO ARMÓNICO

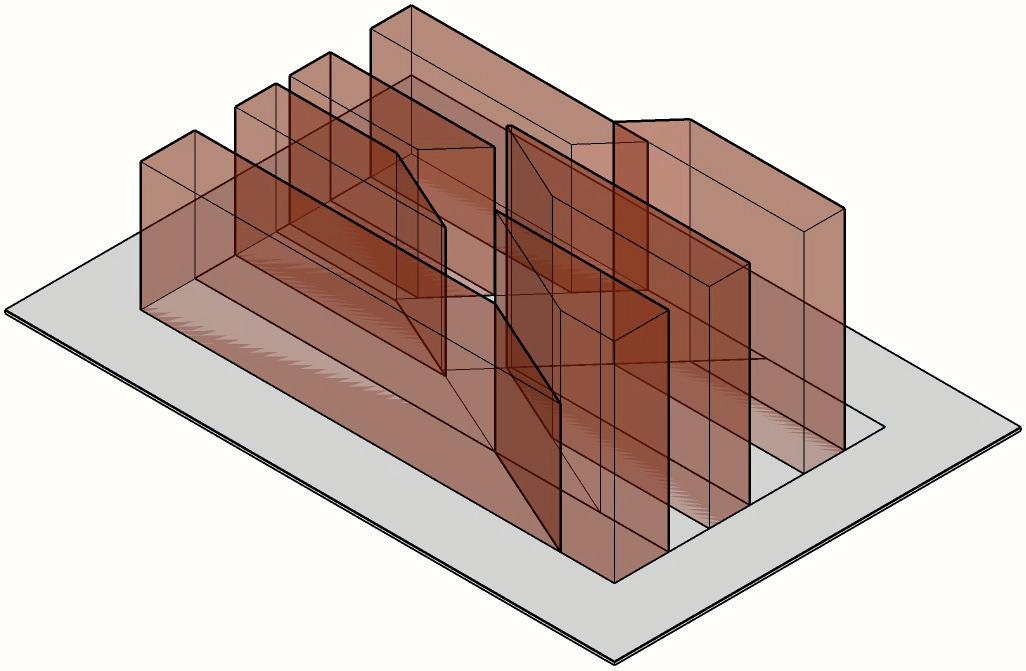

EXTRUCCIÓN

La ley de formación de la bipartición armónica se genera por la alternancia de rombos y cuadrados que se interiorizan sucesivamente, y cuya proyección lineal forma la malla de construcción binaria correspondiente

JERARQUIA JERARQUIA

BIPARTICIÓN

TRAZADO ARMÓNICO BINARIO

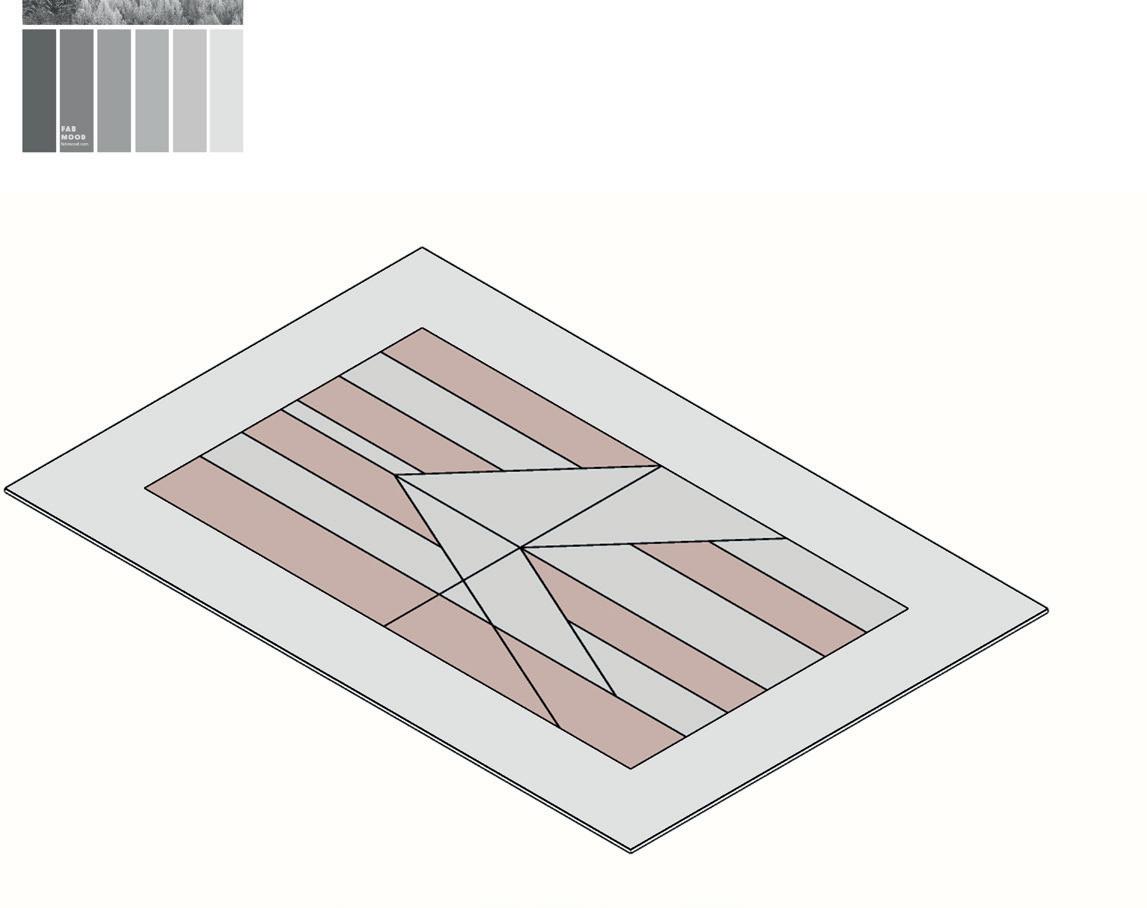

MALLA ARMÓNICA

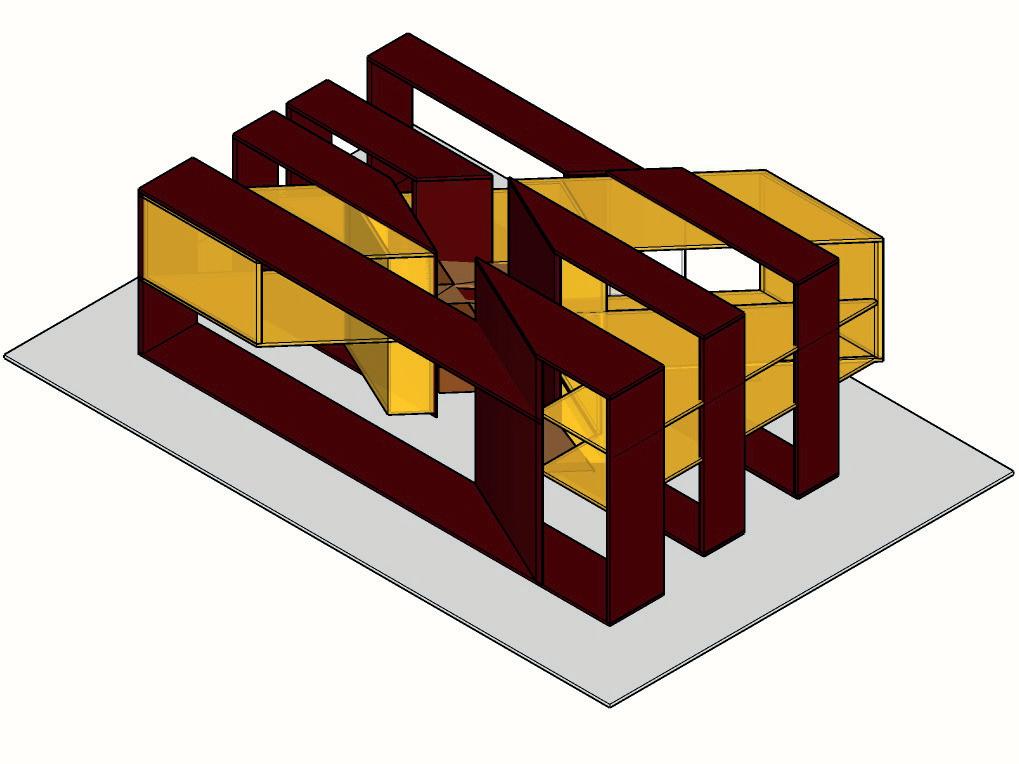

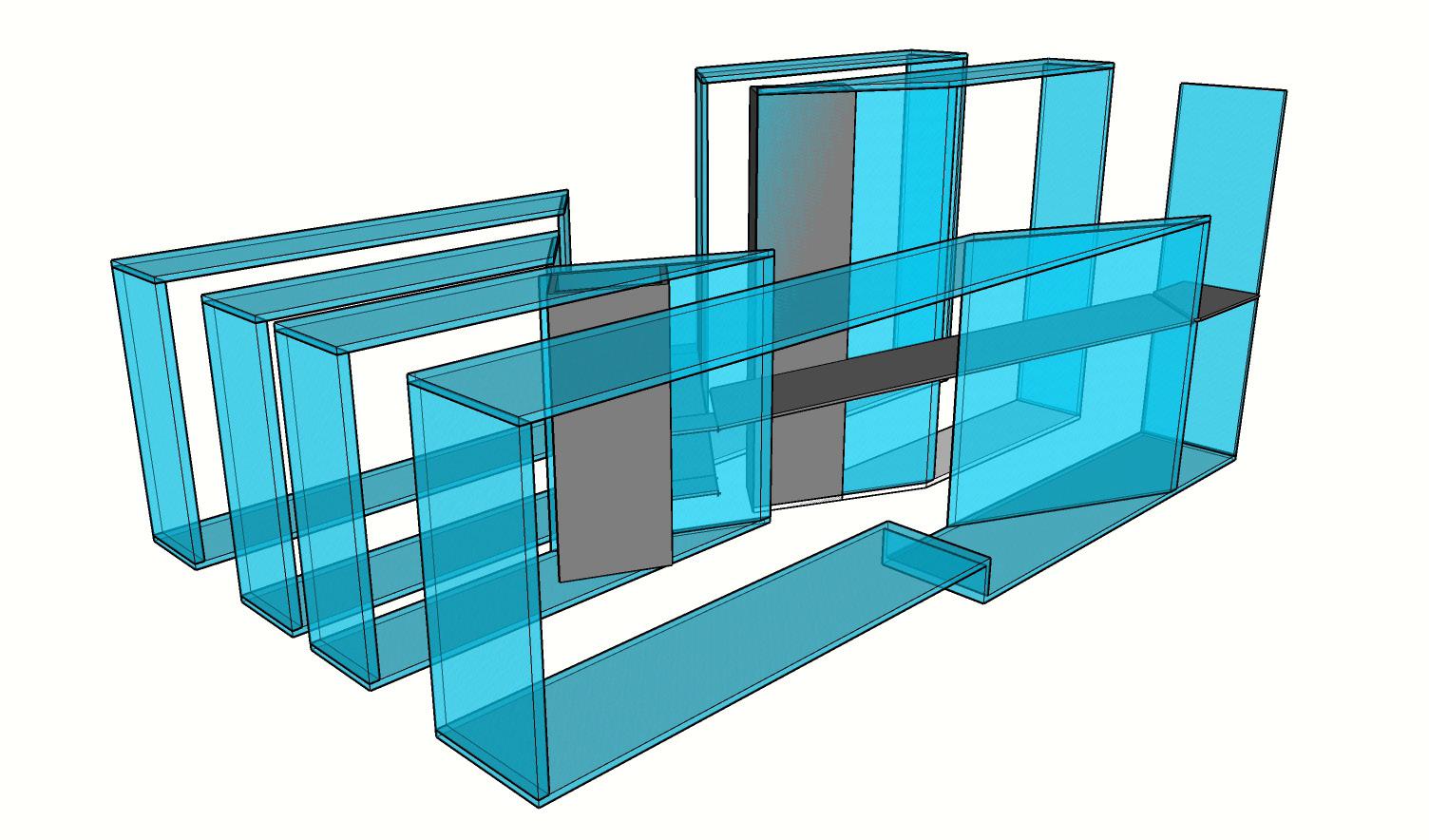

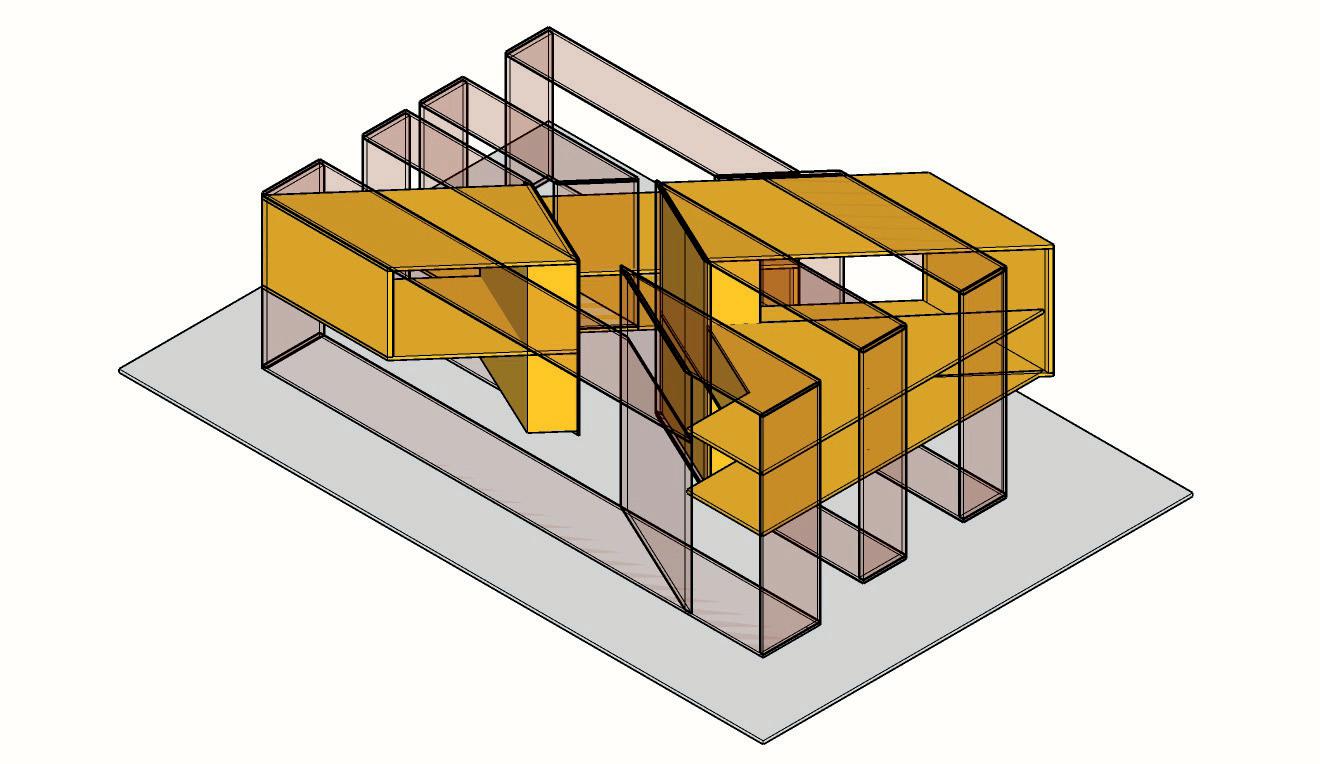

TECTÓNICO / ESTEREOTÓMICO

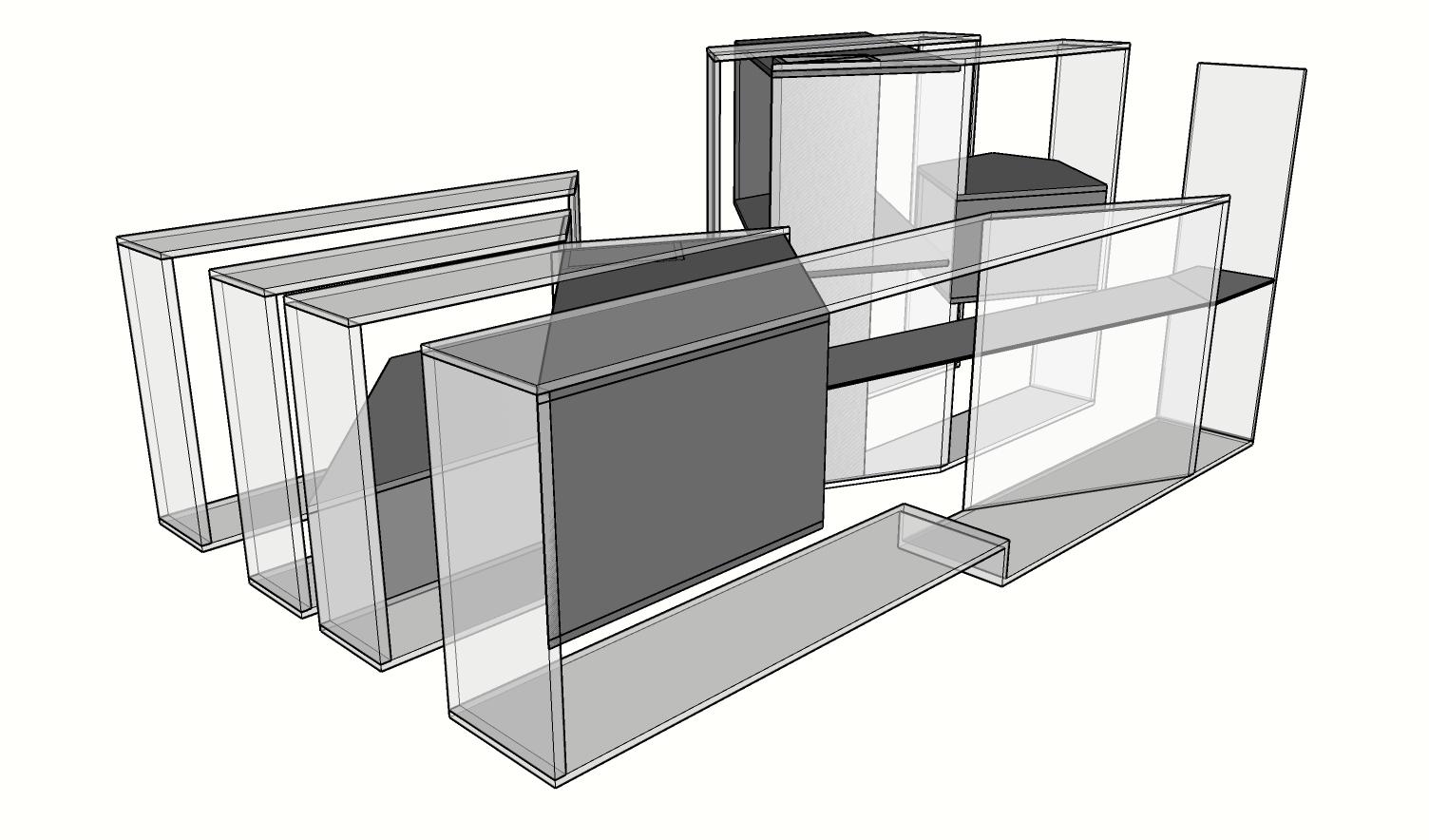

SUSTRACCIÓN

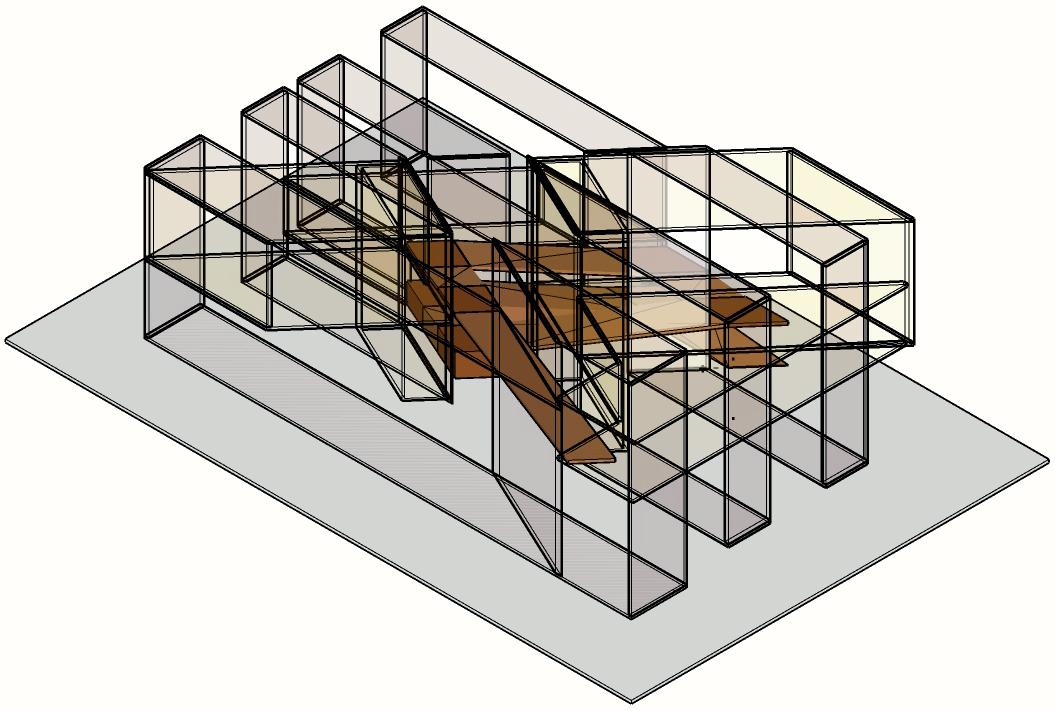

CIRCULACIÓN VERTICAL

CIRCULACIÓN DIAGONAL

CIRCULACIONES

2. 3. 4. 5. 6.

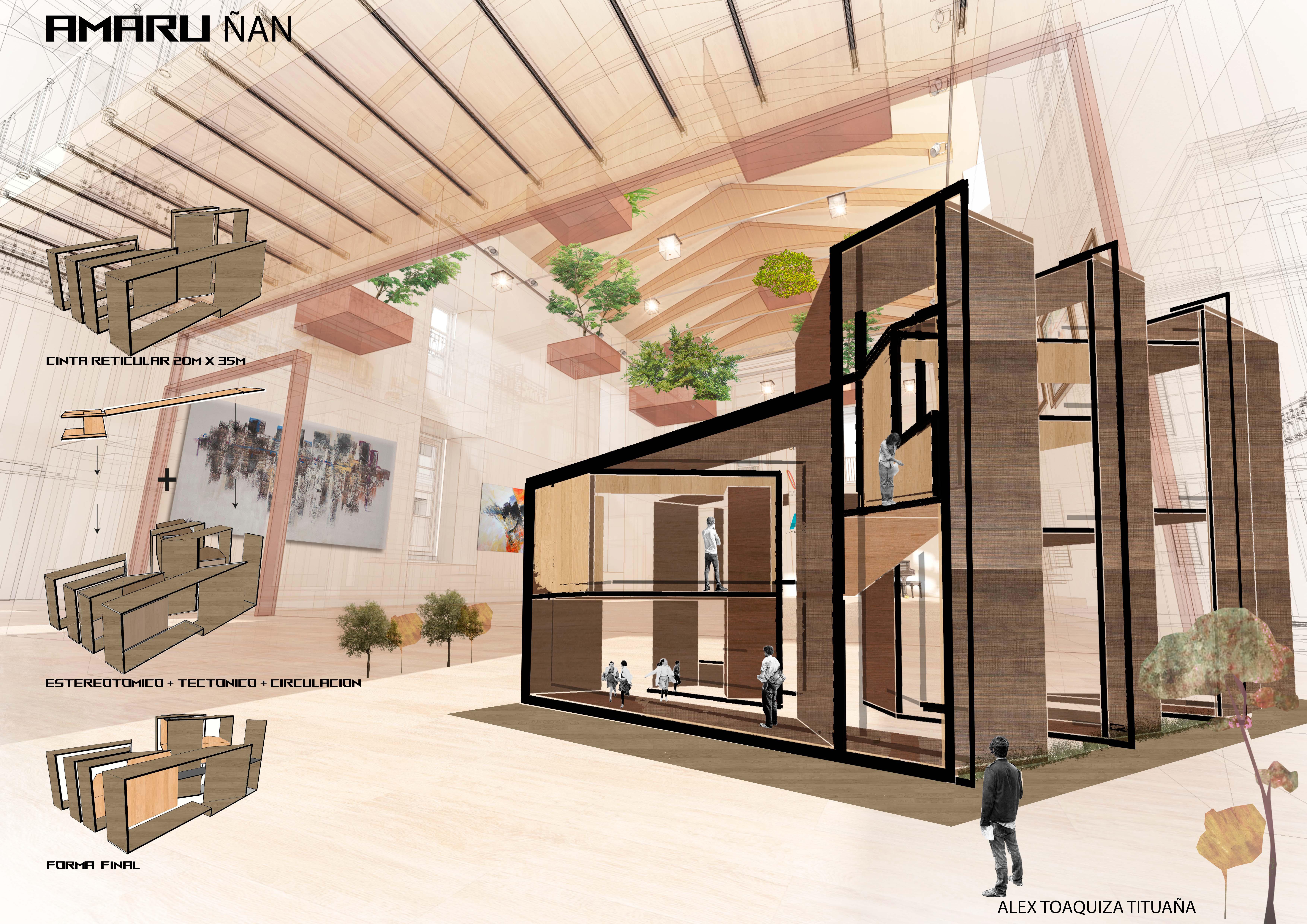

FORMA FINAL

PLANTA AMBIENTADA

PROYECTO ARQUITECTÓNICO

PLANTA N1/N ± 0.00

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE DISEÑO Y ARQUITECTURA

CONTIENE:

PROYECTO: PLAYING FIELD

TALLER AQRQUITECTÓNICO IV

LOGO: ESCALA: Indicadas FECHA: Julio/2023 LÁMINA: 1/15 PLANTA N1/N:± 0.00 PLANTA N1/N:±0.00 ESC: 1-150 0.80 2.10 0.90 2.10 SS.HH. HOMBRES SS.HH. MUJERES 0.80 2.10 0.80 2.10 9 8 7 6 5 A D H PENDIENTE 10 % ACERA PEATONAL INGRESO N:±0.00 ACERA PEATONAL N:+1.50 N:+1.50 INGRESO PEATONAL INGRESO PEATONAL N:+1.50 INGRESO N:±0.00 INGRESO N:±0.00 N:±0.00 N:±0.00 N:±0.00 N:±0.00 INGRESO PEATONAL E G .30 1.55 .30 1.55 .30 3.00 .30 2.40 .30 10.00 1.50 .75 1.85 1.85 3.30 2.70 10.15 20.00 8.60 .30 5.67 .30 .30 19.83 8.60 5.97 20.13 35.00 .30 8.15 .30 3.45 2.37 .30 15.19 .30 4.34 .30 8.45 3.75 2.37 15.49 4.64 35.00 1.50 3.50 F G F 1. Baños públicos 1 A' A B' B C C'

ATSTUDIO NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA

PLANTA N2/N + 1.50

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE DISEÑO Y ARQUITECTURA

TALLER AQRQUITECTÓNICO IV

CONTIENE:

PROYECTO: PLAYING FIELD

ATSTUDIO

NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA

ESCALA: Indicadas LÁMINA: 2/15 PLANTA N2/N:+1.50 FECHA: Julio/2023 N:+2.91 PENDIENTE10% OFICINA N:+2.07 0.70 2.10 CAJA BODEGA 0.90 2.10 PENDIENTE 10 % PENDIENTE10% N:+3.13 PENDIENTE 10 % 2.10 0.90 2.10 SS.HH. HOMBRES SS.HH. MUJERES 0.80 2.10 0.80 2.10 9 8 7 6 5 4 3 2 1 B C A F 11 12 E 15 13 14 G 10 14 15 16 17 18 22 24 25 27 28 29 31 32 ACERA PEATONAL INGRESO N:±0.00 ACERA PEATONAL N:+1.50 N:+1.50 INGRESO PEATONAL INGRESO PEATONAL N:+1.50 INGRESO N:±0.00 INGRESO N:±0.00 N:±0.00 N:±0.00 N:±0.00 N:±0.00 INGRESO PEATONAL .30 1.55 .30 1.55 .30 3.00 .30 2.40 .30 1.00 .30 2.40 .30 3.00 .30 2.40 .30 1.50 3.50 1.50 3.50 1.85 1.85 3.30 2.70 1.30 2.70 3.30 2.70 20.00 .30 8.45 .30 7.85 .28 6.44 .30 .30 8.75 8.15 6.72 11.08 35.00 .30 8.17 .43 3.30 .30 17.55 .30 4.34 .30 8.45 3.75 17.85 4.64 35.00 INGRESO PEATONAL .30 2.70 .30 2.40 .30 4.00 .30 2.40 .30 3.00 .30 1.55 .30 1.55 .30 3.00 2.70 4.30 2.70 3.30 1.85 1.85 20.00 10.78 D F 10 0.80 0.80 2.10 PLANTA N2/N:+1.50 ESC: 1-150 1. Centro de artesanías 1 1.00 2.10 2 2. Jardín B' B A' A C C'

LOGO:

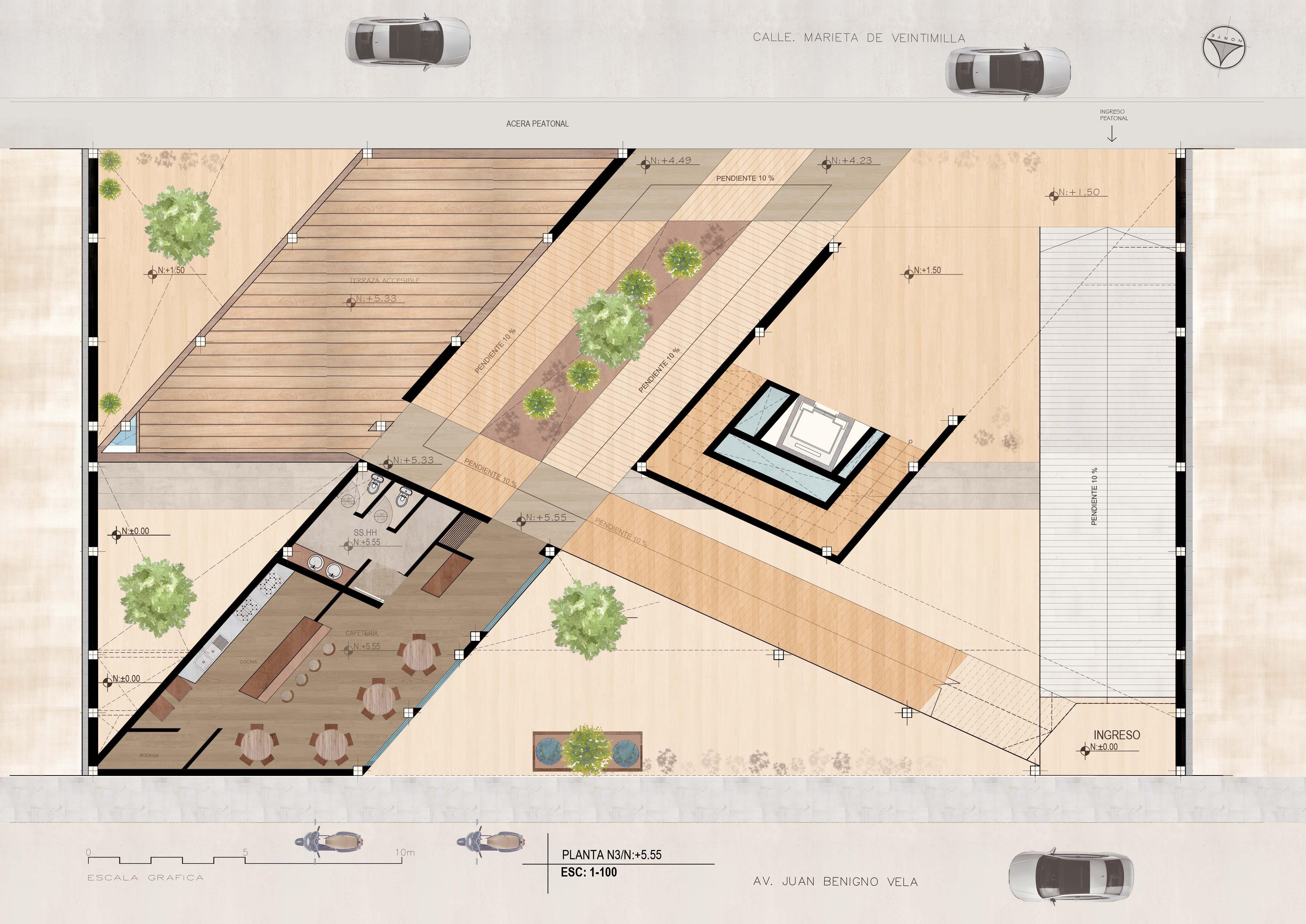

PLANTA N3/N + 5.55

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE DISEÑO Y ARQUITECTURA

TALLER AQRQUITECTÓNICO IV

CONTIENE:

PROYECTO: PLAYING FIELD

ATSTUDIO

NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA

ESCALA: Indicadas LÁMINA: 3/15 PLANTA N3/N: + 5.55 FECHA: Julio/2023 N:+5.33 PENDIENTE10% N:+4.49 PENDIENTE 10 % PENDIENTE10% N:+5.55 N:±0.00 PENDIENTE 10 % N:±0.00 0.80 2.10 0.80 2.10 BODEGA PENDIENTE10% ACERA PEATONAL N:+1.50 N:±0.00 N:+5.33 TERRAZA ACCESIBLE N:+4.23 CAFETERÍA N:+5.55 CAJA COCINA N:+5.55 SS.HH N:+1.50 INGRESO PEATONAL INGRESO PEATONAL N:+1.50 INGRESO N:±0.00 INGRESO N:±0.00 INGRESO PEATONAL INGRESO PEATONAL 10 14 15 16 20 22 23 25 27 28 29 30 N:±0.00 A 1.55 1.55 .30 3.00 2.40 .30 1.00 .30 2.40 .30 3.00 .30 2.40 .30 1.50 3.50 1.50 3.50 3.30 2.70 3.30 20.00 .30 8.45 .30 7.85 .28 .30 8.75 8.15 6.72 11.08 35.00 .30 8.17 .28 17.55 .30 4.34 .30 8.45 4.64 35.00 .30 2.70 .30 2.40 .30 4.00 .30 2.40 .30 3.00 .30 1.55 .30 1.55 .30 3.00 2.70 4.30 2.70 3.30 1.85 1.85 20.00 26 32 9 8 7 6 5 4 3 2 1 B C F 11 12 E 15 13 14 G 1.85 1.85 2.70 D F 10 ACERA PEATONAL PLANTA N3/N:+5.55 ESC: 1-150 1. Cafetería 2. Baños 3. Area de socialización 1 3 1.20 2.10 2.10 2 B' B A' A C C'

LOGO:

UNIVERSIDAD TÉCNICA DE AMBATO

PLAYING FIELD

PLANTA N4/N + 7.18

FACULTAD

AQRQUITECTÓNICO IV CONTIENE: PROYECTO:

ATSTUDIO NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA LOGO: ESCALA: Indicadas LÁMINA: 4/15 PLANTA N4/N: + 7.18 FECHA: Julio/2023 PENDIENTE10% PENDIENTE 10 % PENDIENTE10% N:±0.00 N:±0.00 0.80 2.10 0.80 2.10 BODEGA PENDIENTE10% PENDIENTE10% 0.80 0.80 2.10 0.80 CAFETERÍA N:+5.55 COCINA N:+5.55 SS.HH N:±0.00 N:+5.33 N:+4.49 N:+5.55 N:+1.50 N:±0.00 N:+5.33 TERRAZA ACCESIBLE N:+4.23 N:+7.18 TIENDA DE JUEGOS N:+7.18 ZONA DE JUEGOS N:+7.18 SS.HH. HOMBRES SS.HH. MUJERES 1 6 8 10 11 12 13 15 16 17 18 19 22 23 25 20 1.55 1.55 .30 3.00 2.40 1.00 .30 2.40 .30 3.00 2.40 1.50 3.50 1.50 3.50 1.85 1.85 3.30 2.70 1.30 2.70 3.30 2.70 20.00 .30 8.45 .30 7.85 .28 6.44 .30 .30 8.75 8.15 6.72 11.08 35.00 .30 8.17 .28 3.45 .30 17.55 .30 4.34 .30 8.45 4.64 35.00 .30 2.70 .30 2.40 .30 4.00 .30 2.40 3.00 .30 1.55 .30 1.55 .30 3.00 2.70 4.30 2.70 3.30 1.85 1.85 20.00 INGRESO N:±0.00 1.09 2.10 1.09 2.10 9 8 7 6 5 4 3 2 1 B C A F 11 12 E 15 13 14 G D F 10 ACERA PEATONAL PLANTA N4/N:+7.18 ESC: 1-150 1. Tienda de juegos 2. Zona de juegos 3. Baño Hombres 4. Baño Mujeres 2.10 1.00 2.10 1 2 4 3 B' B A' A C C'

DE DISEÑO Y ARQUITECTURA TALLER

PLANTA N5/N + 11.90

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE DISEÑO Y ARQUITECTURA

TALLER AQRQUITECTÓNICO IV

CONTIENE:

PROYECTO: PLAYING FIELD

ATSTUDIO

NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA

12 ESCALA 1:200

LOGO: ESCALA:

LÁMINA:

PLANTA N5/N: +11.90 FECHA: Julio/2023 PENDIENTE10% PENDIENTE 10 % PENDIENTE10% N:±0.00 PENDIENTE10% PENDIENTE10% N:+5.33 TERRAZA ACCESIBLE N:+1.50 N:±0.00 N:+5.33 N:+4.49 N:+5.55 N:+4.23 N:+7.18 4 10 12 13 14 16 17 19 20 B INGRESO PEATONAL ACERA PEATONAL INGRESO PEATONAL TERRAZA ACCESIBLE N:+11.90 ZONA DE JUEGOS N:+11.90 N:+5.33 1.55 1.55 .30 3.00 2.40 1.00 .30 2.40 .30 3.00 2.40 1.50 3.50 1.50 3.50 1.85 1.85 3.30 2.70 1.30 2.70 3.30 2.70 20.00 .30 8.45 .30 7.85 .28 6.44 .30 .30 8.75 8.15 6.72 11.08 35.00 .30 8.17 .28 3.45 .30 17.55 .30 4.34 .30 8.45 4.64 35.00 .30 2.70 .30 2.40 .30 4.00 .30 2.40 3.00 .30 1.55 .30 1.55 .30 3.00 2.70 4.30 2.70 3.30 1.85 1.85 20.00 22 9 8 7 6 5 4 3 2 1 B C A F 11 12 E 15 13 14 G D F 10 ACERA PEATONAL PLANTA N5/N:+11.90 ESC: 1-150 1. Zona de juegos 2. Zona de socialización 3. Baño Mujeres 2 1 B' B A' A C C'

Indicadas

5/15

IMPLANTACIÓN

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE DISEÑO Y ARQUITECTURA

TALLER AQRQUITECTÓNICO IV

CONTIENE:

PROYECTO: PLAYING FIELD

ATSTUDIO

NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA

LOGO: ESCALA: Indicadas LÁMINA: 6/15

FECHA: Julio/2023 N:+1.50 PENDIENTE10% PENDIENTE10% PENDIENTE10% PENDIENTE10% N:+5.55 N:+4.23 INGRESO PEATONAL ACERA PEATONAL INGRESO PEATONAL N:±0.00 9 8 7 6 5 4 3 2 1 B C A F 11 12 E 15 13 14 G D F 10 ACERA PEATONAL 3.00 3.00 4.00 3.00 3.00 4.00 IMPLANTACIÓN ESC: 1-150

IMPLANTACIÓN

INSTALACIONES ELÉCTRICAS

SIMBOLOGÍA

Inst. Eléctricas Inst. Sanitarias

2 #14 Ø 1/2 CIRCUITO TOMACORRIENTE

2 #12 Ø 1/2

CIRCUITO LUMINARIAS

1 A1 A1 A1 A1 A2 A2 A2 A2 A2 A2 A2 A2 CTE1 CL2 CL1 RED ELÉCTRICA INSTALACIONES ELÉCTRICAS

CONMUTADOR

Baños públicos

SIMBOLOGÍA

CIRCUITO LUMINARIAS

2 #12 Ø 1/2 2 #14 Ø 1/2 CIRCUITO TOMACORRIENTE Inst. Eléctricas Inst. Sanitarias

INTERRUPTOR SIMPLE INTERRUPTOR DOBLE PUNTO TOMACORRIENTE PUNTO LUMINARIAS CUADRO DE CARGA 100 100 0 0 0 60 WATT WATT MATERIAL MEDIDOR TELÉFONO TABLERO DE DISTRIBUCIÓN PUNTO DE LUZ PARED INTERIOR PUNTO DE LUZ PARED EXTERIOR SALIDA DE REFLECTOR (DICROICO) PUNTO DE LUZ PISO N:+2.91 PENDIENTE10% OFICINA N:+2.07 0.70 2.10 CAJA BODEGA 0.90 PENDIENTE 10 % PENDIENTE10% N:+3.13 PENDIENTE 10 % 0.80 2.10 0.90 2.10 SS.HH. HOMBRES SS.HH. MUJERES 0.80 2.10 0.80 2.10 9 8 7 6 5 4 3 2 1 B C A F 11 12 E 15 13 14 G 2 11 12 13 14 15 19 20 21 22 23 25 26 28 29 30 31 32 33 ACERA PEATONAL INGRESO N:±0.00 ACERA PEATONAL N:+1.50 N:+1.50 INGRESO PEATONAL INGRESO PEATONAL N:+1.50 INGRESO N:±0.00 INGRESO N:±0.00 N:±0.00 N:±0.00 N:±0.00 N:±0.00 INGRESO PEATONAL INGRESO PEATONAL D F 10 2.10 0.80 PLANTA N2/N:+1.50 ESC: 1-150 1. Centro de artesanías 1 1.00 2 2. Jardín RED ELÉCTRICA A3 A3 A3 3 A3 A3 A4 A4 A4 A5 A5 A5 A5 A5 A6 A6 A6 A7 A7 A7 A3 A6 A6 A6 A6 A6 CL3 A7 A7 A7 A7 A7 A7 A7 A7 A7 A7 A7 A7 A7 A7 A4 A4 A4 CL4 CTE 2 CL5 CL6 CL7

CONMUTADOR

CUADRO DE CARGA

SIMBOLOGÍA

Inst. Eléctricas Inst. Sanitarias

PUNTO LUMINARIAS

PUNTO TOMACORRIENTE

INTERRUPTOR SIMPLE INTERRUPTOR DOBLE

CONMUTADOR

CIRCUITO LUMINARIAS

2 #14 Ø 1/2

CIRCUITO TOMACORRIENTE

2 #12 Ø 1/2

WATT MATERIAL MEDIDOR TELÉFONO TABLERO DE DISTRIBUCIÓN PUNTO DE LUZ PARED INTERIOR PUNTO DE LUZ PARED EXTERIOR SALIDA DE REFLECTOR (DICROICO) PUNTO DE LUZ PISO N:+5.33 PENDIENTE10% N:+4.49 PENDIENTE 10 % PENDIENTE10% N:+5.55 N:±0.00 PENDIENTE 10 % N:±0.00 2.10 BODEGA PENDIENTE10% ACERA PEATONAL N:+1.50 N:±0.00 N:+5.33 TERRAZA ACCESIBLE N:+4.23 CAFETERÍA N:+5.55 CAJA COCINA N:+5.55 SS.HH N:+1.50 INGRESO PEATONAL INGRESO PEATONAL N:+1.50 INGRESO N:±0.00 INGRESO N:±0.00 INGRESO PEATONAL INGRESO PEATONAL 7 9 11 12 13 14 15 16 17 18 19 20 21 23 24 25 27 28 30 31 N:±0.00 A 32 9 8 7 6 5 4 3 2 1 B C F 11 12 E 15 13 14 G D F 10 ACERA PEATONAL PLANTA N3/N:+5.55 ESC: 1-150 1. Cafetería 2. Baños 3. Area de socialización 1 3 1.20 1.00 2.10 2 RED ELÉCTRICA CTEE220V A8 A8 A8 A8 A8 A8 A8 A8 CTE 3 CTE 4 CL8 A9 A9 A9 A9 A9 A9 A9 A9 A9 A9 A9 A9 CL9 A9 A9

SIMBOLOGÍA

18 CIRCUITO LUMINARIAS

#12 Ø 1/2

#14 Ø 1/2 CIRCUITO TOMACORRIENTE

Eléctricas

Sanitarias

Inst.

CONMUTADOR INTERRUPTOR SIMPLE INTERRUPTOR DOBLE PUNTO TOMACORRIENTE PUNTO LUMINARIAS CUADRO DE CARGA 100 100 0 0 0 60 WATT WATT MATERIAL MEDIDOR TELÉFONO TABLERO DE DISTRIBUCIÓN PUNTO DE LUZ PARED INTERIOR PUNTO DE LUZ PARED EXTERIOR SALIDA DE REFLECTOR (DICROICO) PUNTO DE LUZ PISO PENDIENTE10% PENDIENTE 10 % PENDIENTE10% N:±0.00 N:±0.00 2.10 0.80 2.10 BODEGA PENDIENTE10% PENDIENTE10% 0.80 2.10 2.10 0.80 2.10 CAFETERÍA N:+5.55 COCINA N:+5.55 SS.HH N:±0.00 N:+5.33 N:+4.49 N:+5.55 N:+1.50 N:±0.00 N:+5.33 TERRAZA ACCESIBLE N:+4.23 N:+7.18 TIENDA DE JUEGOS N:+7.18 ZONA DE JUEGOS N:+7.18 SS.HH. HOMBRES SS.HH. MUJERES 3 6 8 10 11 12 13 15 16 17 19 21 23 24 25 20 .30 INGRESO N:±0.00 1.09 1.09 9 8 7 6 5 4 3 2 1 B C A F 11 12 E 15 13 14 G D F 10 ACERA PEATONAL PLANTA N4/N:+7.18 ESC: 1-150 1. Tienda de juegos 2. Zona de juegos 3. Baño Hombres 4. Baño Mujeres 1.00 2.10 1 2 4 3 A10 A10 A9 A11 A11 A11 A11 A9 A11 A11 A10 A10 A11 A11 A11 A11 A11 A11 A11 A11 CL 10 CL 11 CTE5 CTE6

INTERRUPTOR SIMPLE INTERRUPTOR DOBLE PUNTO TOMACORRIENTE PUNTO LUMINARIAS CUADRO DE CARGA 100 100 0 0 0 60 WATT WATT MATERIAL MEDIDOR TELÉFONO TABLERO DE DISTRIBUCIÓN PUNTO DE LUZ PARED INTERIOR PUNTO DE LUZ PARED EXTERIOR SALIDA DE REFLECTOR (DICROICO) PUNTO DE LUZ PISO PENDIENTE10% PENDIENTE 10 % PENDIENTE10% N:±0.00 PENDIENTE10% PENDIENTE10% N:+5.33 TERRAZA ACCESIBLE N:+1.50 N:±0.00 N:+5.33 N:+4.49 N:+5.55 N:+4.23 N:+7.18 1 4 10 12 13 15 16 17 19 20 B INGRESO PEATONAL ACERA PEATONAL INGRESO PEATONAL TERRAZA ACCESIBLE N:+11.90 ZONA DE JUEGOS N:+11.90 N:+5.33 .30 9 8 7 6 5 4 3 2 1 B C A F 11 12 E 15 13 14 G D F 10 ACERA PEATONAL PLANTA N5/N:+11.90 ESC: 1-150 1. Zona de juegos 2. Zona de socialización 3. Baño Mujeres 2 1 A13 A13 A9 A12 A12 A12 A12 A12 A12 A13 A13 A12 A12 A12 A12 A12 CL 13 CL 12 CTE7 CTE8 A12 A12

CIRCUITO LUMINARIAS 2 #12 Ø 1/2 2 #14 Ø 1/2 CIRCUITO TOMACORRIENTE Inst. Eléctricas Inst. Sanitarias SIMBOLOGÍA CONMUTADOR

CORTES ARQUITECTÓNICOS

CORTE A-A'

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE DISEÑO Y ARQUITECTURA

TALLER AQRQUITECTÓNICO IV

12 5 6 7 8 9 11 10 7.42

CONTIENE:

8.62 13.94

2.59

.20

3.50

.25 9.55 2.53

CORTE A-A' ESC: 1-150

.50

N:+15.38 N:±0.00 N:-0.18 NNS

N:+9.05 N:+9.55 5.05

PROYECTO: PLAYING FIELD

ATSTUDIO

N:+5.05 N:+5.55

LÁMINA: 7/15 CORTE A-A' FECHA: Julio/2023 N:+15.18 N:-0.18

LOGO: ESCALA: Indicadas N:+6.76

NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA N:+1.50

CORTE B- B'

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE DISEÑO Y ARQUITECTURA

TALLER AQRQUITECTÓNICO IV

CONTIENE:

CORTE C-C'

PROYECTO: PLAYING FIELD

ATSTUDIO

LOGO: ESCALA: Indicadas

NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA

LÁMINA:

N:±0.00 N:+6.76 N:+7.26 N:+10.72 N:+11.22 N:+15.38 N:+1.50 N:+5.33 N:+9.55 N:+4.83 A B C D F E 3.32 8.05 6.76 .50 3.46 .50 3.46 .70 15.38 3.32 .50 3.97 .25 CORTE

ESC: 1-150

B-B´

8/15 FECHA: Julio/2023

CORTE C-C'

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE DISEÑO Y ARQUITECTURA

TALLER AQRQUITECTÓNICO IV

CONTIENE:

PROYECTO: PLAYING FIELD

ATSTUDIO

LOGO: ESCALA: Indicadas

NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA

LÁMINA: 9/15

FECHA: Julio/2023

N:±0.00 N:-0.18 NNS N:+6.76 N:+7.26 N:+10.72 N:+11.22 N:+15.38 6.76 .50 3.46 .50 .20 15.38 N:+1.50 N:+6.76 N:+15.18 N:-0.18 N:+15.38 5.26 7.92 .70 13.88 12 5 6 7 8 9 11 10 .29 3.01 2.70 4.30 2.70 3.30 1.85 1.85 .15 CORTE C-C´ ESC: 1-150

CORTE B-B'

DETALLES CONSTRUCTIVOS

TABLONES DE MADERA DE 5X20CM

ALZADO

ESC_____1:25

PLACA DE 15X15CM

PERNOS DE Ø14mm

COLUMNA DE 30X30CM

PLACA BASE EN COLUMNAS

ENTABLADO DE 5X20 CM

COLUMNA DE 30X30CM

VIGA CENTRAL DE 15X30CM

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE DISEÑO Y ARQUITECTURA

TECNOLOGIA DE LA CONSTRUCIÓN III

PLACA BASE EN COLUMNAS

CONTIENE:

DETALLE UNION - VIGA SECUNDARIA

DETALLE UNION - VIGA COLUMNA

VIGUETA DE 20X10CM

VIGA SECUNDARIA DE 15X30CM

VIGA PRINCIPAL DE 15X30CM

DETALLE UNION COLUMNA- VIGA SECUNADARIA

ESC_____1:50

DETALLE UNION VIGA- COLUMNA

ESC_____1:50

PROYECTO: PLAYING FIELD

ATSTUDIO

LOGO: ESCALA: Indicadas

NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA

FECHA:12/7/2023

LÁMINA: 10/15

COL. CUADRADA PLACA BASE 350X350X10 CARTELA 8 VARILLAS Ø14mm 3/16" E7018 AWS D1.1 1/8" E6011 AWS D1.1 SUELDA TAPÓN E6011 PL5 COL. CUADRADA CARTELA 8 VARILLAS Ø14mm PLACA BASE 350X350X10 PL4 3/16" E7018 AWS D1.1 1/8" E6011 AWS D1.1 SUELDA TAPÓN E6011 ESC_____1:10

ESC_____1:10

CORTE TRANSVERSAL

ESC_____1:25

AXONOMETRIA

ESC_____SN

DETALLE UNION VIGA- VIGA SECUNADARIA

ESC_____1:25

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE DISEÑO Y ARQUITECTURA

TECNOLOGIA DE LA CONSTRUCIÓN III

CONTIENE:

DETALLE UNION VIGA- VIGA SECUNDARIA

DETALLE UNION VIGA - COLUMNA CENTRAL

DETALLE UNION VIGA- COLUMNA

ESC_____1:25

PROYECTO: PLAYING FIELD

ATSTUDIO

LOGO: ESCALA: Indicadas

NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA

LÁMINA: 11/15

FECHA: 12/7/2023

COLUMNA DE 30X30CM TABLONES DE MADERA DE 2.5X20CM PLACA DE 15X15CM PERNOS DE Ø14mm COLUMNA CENTRAL DE 30X30CM VIGA CENTRAL DE 15X30CM VIGA SECUNDARIA DE 15X30CM

PROYECTO ARQUITECTÓNICO

PLANTA N1/N ± 0.00

UNIVERSIDAD TÉCNICA DE AMBATO

FACULTAD DE DISEÑO Y ARQUITECTURA

CAJA ESPIGA ESC_____1:10

CONTIENE:

DETALLE UNION - VIGA-PASAMANOS

PROYECTO: PLAYING FIELD

ATSTUDIO

LOGO: ESCALA: Indicadas

LÁMINA: 13/15

NOMBRE: ALEX JAVIER TOAQUIZA TITUAÑA

AXONOMETRIA ESC_____SN TECNOLOGIA DE LA CONSTRUCIÓN III

COLUMNA DE 30X30CM TABLONES DE MADERA DE 5X20CM PLACA DE 15X15CM PERNOS DE Ø14mm CORTE TRANSVERSAL ESC_____1:25 PASAMANOS 5CM ENSAMBLE CAJA ESPIGA

PLACA L

PLACA L ESC_____1:10 ESPIGA DE 10 CM

FECHA:12/7/2023

28 ANEXOS
