AYUNTAMIENTO REDOVRE
ARNE JACOBSEN
RESEÑA
Arne Jacobsen, diseñador influyente del siglo XX nacido en Dinamarca el 11 de febrero de 1902. Arquitecto y disñador industrial.
Estudió 4 años en una esucal de construcción pata luego ingresar en la Facultad de AArquitectura de la Real Academias de Bellas Artes.
Por sus diseños moviliarios gan{o una medalla de plata en la Exposicion Internacioal Des Arts Décoratifs en Paris en 1925.
Entre 1927 y 1929 trabajó en el despacho de arquitectura de Paul Holse, y crea su porpiro despacho trabajando como interiorista.
Se cacacrteriza por ser capaz de mejorar el entorno vital que va desde el menor detalles hasta que se complete en sus poryectos armonía total
VOLUMETRIA/ Proceso de diseño
Cuatro niveles: sotano, planta baja compuesta por el vestibulo junto con oficinas de atención al publico, el despacho del alcade, y un espacio de recepcion y restaurantne
AYUNTAMIENTO REDOVRE
ARNE JACOBSEN

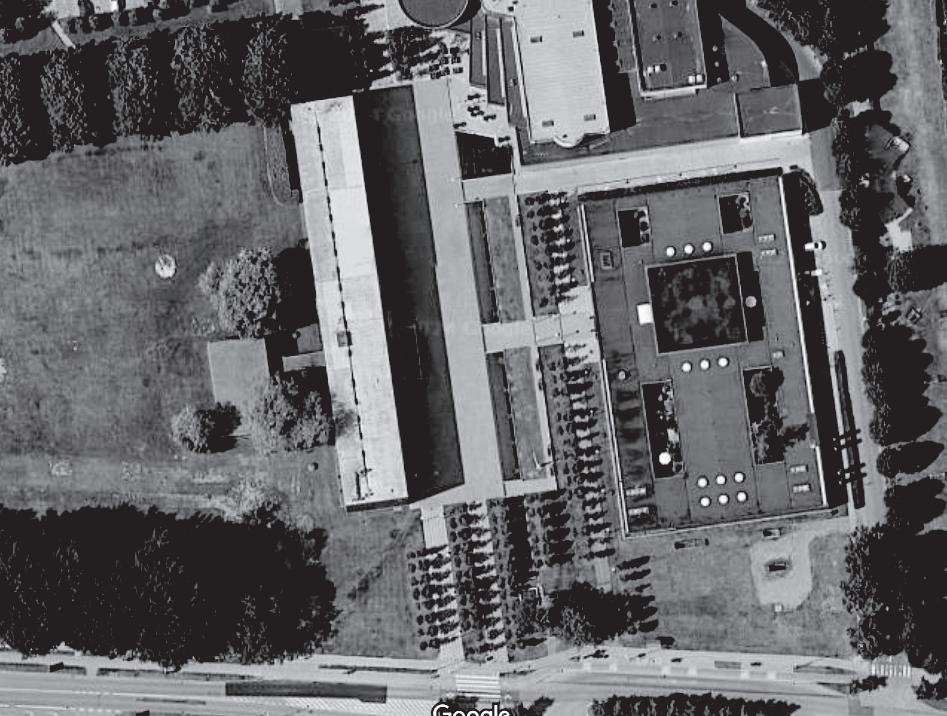

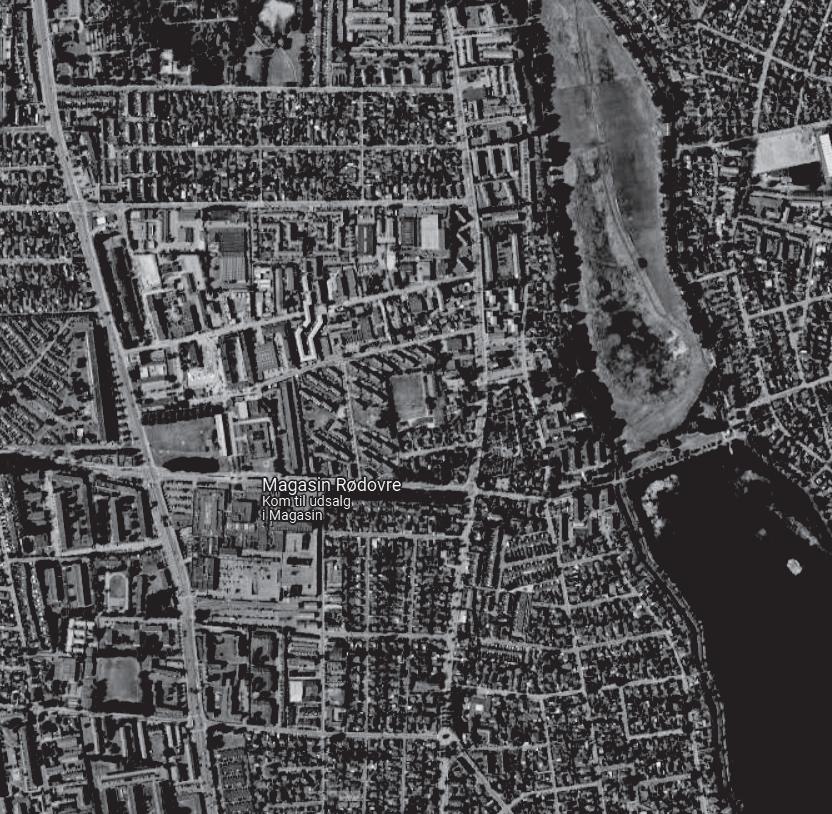

Ubicado en el centro de Rodovre. El predio es de 3.6 hectarias. El terreno se encuntra compartido con la biblioteca de Rodovre ademas de otros edificios institucionales. El poligos del terreno es irregular, al ser predio vacíos, se toma la deisicón de poder emplazar el proyecto con libertad. Pero se toma como referencias las calles priincipales y secundarias
- Redovre Parkvej
- Tarnvej
Bloques articulados. Dos volumenes y uno mas pequeño. Dirigidos hacia la avenida principal, para generar acceso directo

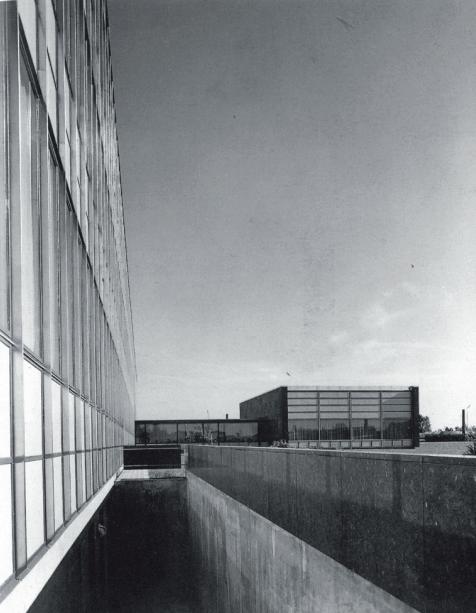

Desplazamiento de los público a lo privado (pasarela)
separación o retranqueo del edifico de la avenida principal para obtener un explanada verde
Relacion: accesos

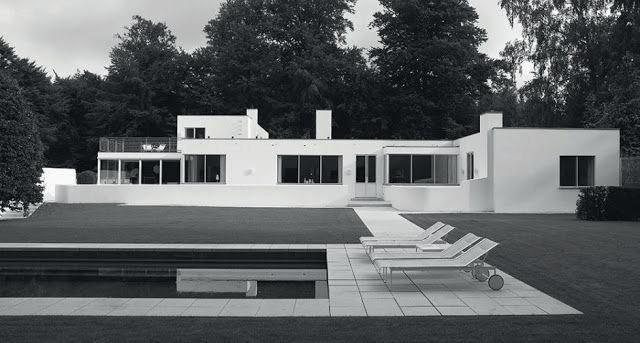

Rothenborg House

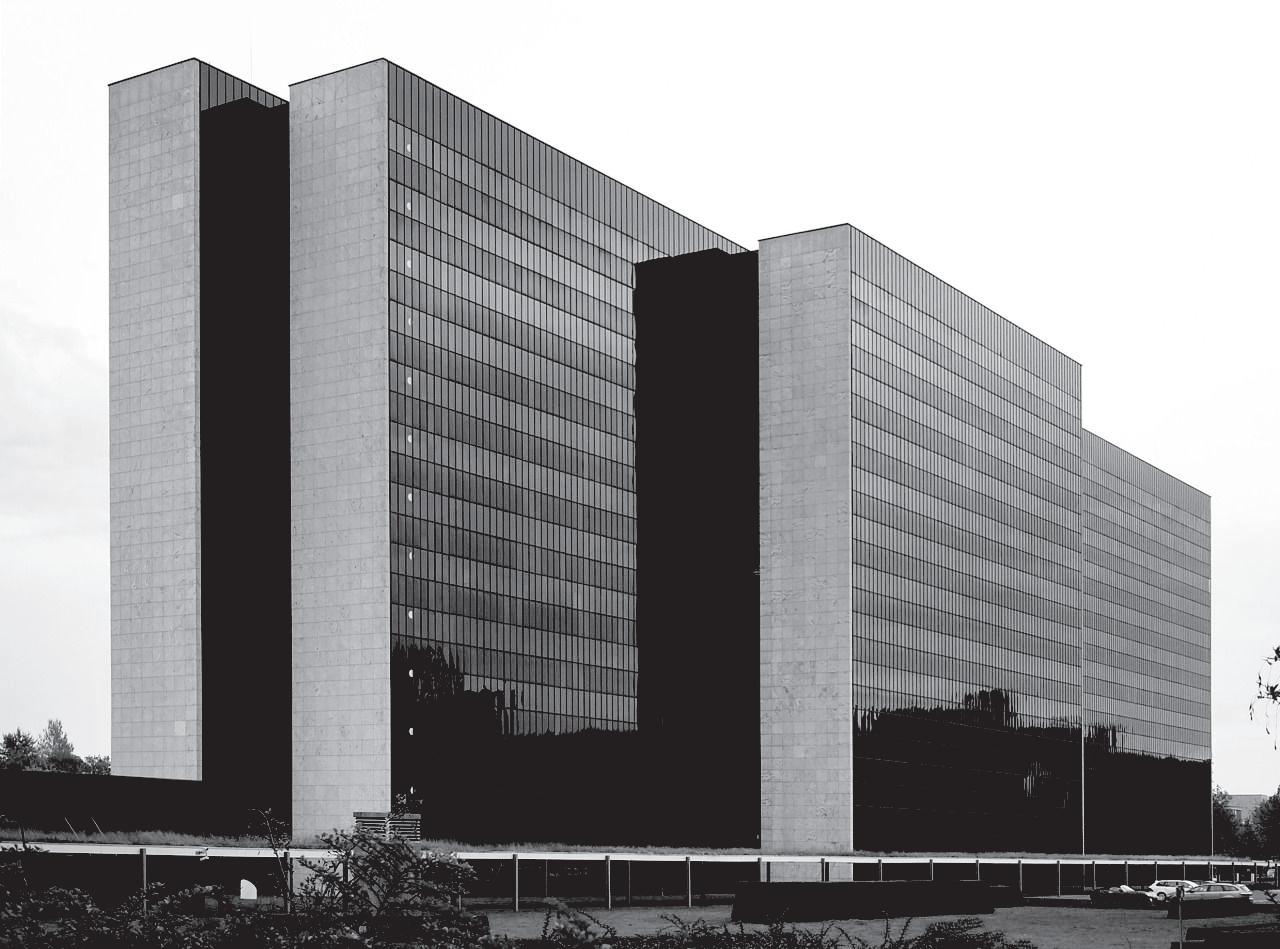

Edificio Vattenfall
A A A B C B C

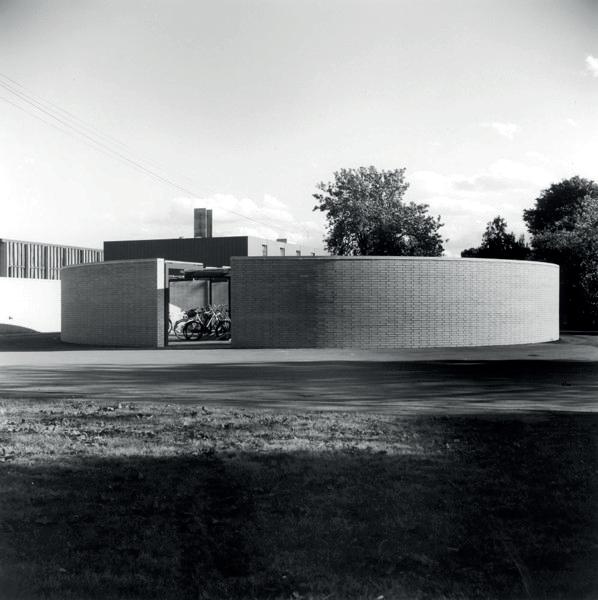

Circular bicycle store at St Catherine's College
PLANTA BAJA ARQUITECTÓNICA
JONATHAN BRAVO / THAYS JÁTIVA BETZABÉ ZURITA
TALLER INTEGRAR ARQUITECTÓNICO VI RE DIBUJO ARQUITECTÓNICO
MATERIA: TAREA:
ESTUDIANTES: AYUNTAMIENTO DE
CONTIENE: FECHA: LÁMINA N°:
RODOVRE
1 0 0 1 0 0 1 0 0 1 0 0 1 4 0 0 3 00 9 00 1 0 0 0 1 00 0 0 1 0 1 0 0 22 0 1 3 0 0 1 5 3 0 5 0 4 0 4 0 00 4 0 4 00 00 4 00 4 0 4 0 00 A R R B A A R R I B A 4 0 4 0 00 4 00 4 0 4 00 1 00 0 1 0 0 1 0 0 1 0 0 1 0 0 4 00 4 0 5 0 5 0 1 3 0 0
1m 0 5m 10m PLANTA PRINCIPAL- PLANTA BAJA 1 MALLA Y MODULACIÓN a a 06/06/2024|
ESCALA GRÁFICA
MÓDULOS FUNCIONALES DE ESPACIOS
ESCALA GRÁFICA
DESPACHO
PASILLO PRINCIPAL
ÁREAS DE SERVICIO
CIRCULACIÓN VERTICAL
TALLER INTEGRAR ARQUITECTÓNICO VI RE DIBUJO ARQUITECTÓNICO
ESTUDIANTES: AYUNTAMIENTO DE RODOVRE
JONATHAN BRAVO / THAYS JÁTIVA BETZABÉ ZURITA
CONTIENE:
MÓDULOS FUNCIONALES DE ESPACIOS
2 06/06/2024|
1 0 0 1 0 0 1 0 0 1 0 0 1 4 0 0 33 00 0 1 0 1 0 0 1 0 1 0 0 0 1 00 2 00 1 3 0 0 13 00 55 00 4 00 4 00 4 0 4 0 00 4 0 4 0 00 4 0 4 0 A R R B A A R R B A 00 00 4 0 4 0 00 4 0 0 1 0 1 0 0 1 0 0 1 0 0 1 0 0 4 0 00 5 50 0 5 0 1 3 0 0
10m
1m 0 5m
MATERIA: TAREA:
FECHA: LÁMINA N°:
1m 0 5m 10m
TALLER INTEGRAR ARQUITECTÓNICO VI RE DIBUJO ARQUITECTÓNICO
JONATHAN BRAVO / THAYS JÁTIVA BETZABÉ ZURITA
MATERIA:
TAREA:
AYUNTAMIENTO
FECHA: LÁMINA N°:
ESTRUCTURAL 1 0 0 1 0 0 1 0 0 1 0 0 1 4 0 0 3 00 9 00 1 0 0 0 1 00 0 0 1 0 1 0 0 22 0 1 3 0 0 1 5 3 0 5 0 4 0 4 0 00 4 0 4 00 00 4 00 4 0 4 0 00 A R R B A A R R I B A 4 0 4 0 00 4 00 4 0 4 00 1 00 0 1 0 0 1 0 0 1 0 0 1 0 0 4 00 4 0 5 0 5 0 1 3 0 0
ESTUDIANTES:
DE RODOVRE CONTIENE:
PLANTA
PLANTA ESTRUCTURAL
ESCALA GRÁFICA
3 06/06/2024|
TALLER INTEGRAR ARQUITECTÓNICO VI RE DIBUJO ARQUITECTÓNICO
ESTUDIANTES: AYUNTAMIENTO DE RODOVRE
JONATHAN BRAVO / THAYS JÁTIVA BETZABÉ ZURITA
A-A’ 4 06/06/2024|
MATERIA:
TAREA:
LÁMINA N°:
A-A’
CONTIENE: FECHA:
CORTE
1m 0 5m 10m 3 0 0 ARRIBA 1 0 0 1 0 0 1 00 1 00 1 00 10 00 9 40 3 00 3 00 3 00 0 20 0 20 0 20 A A’
ESCALA GRÁFICA
CORTE
FACHADAS
|Ayuntamiento Redovre, Arne Jacobsen

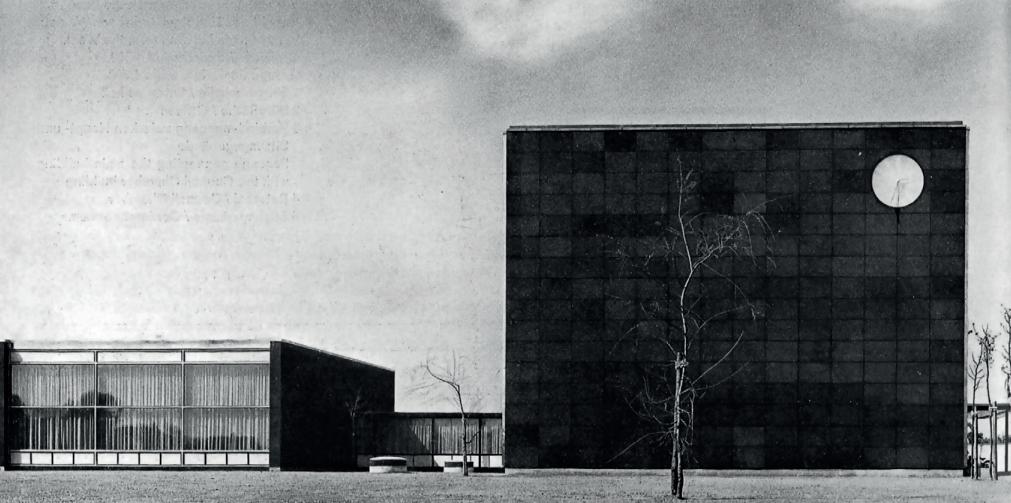

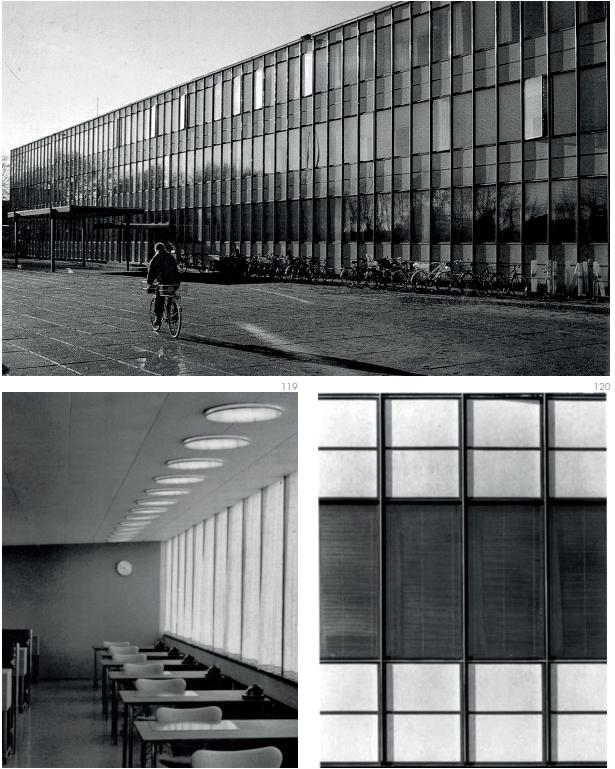

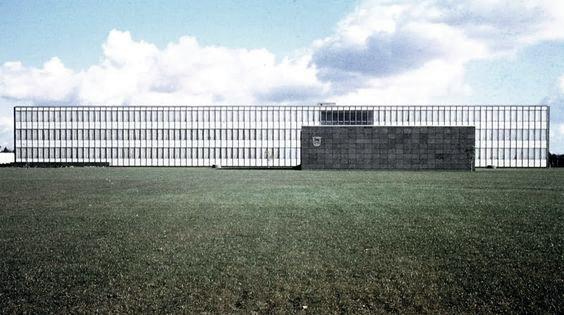

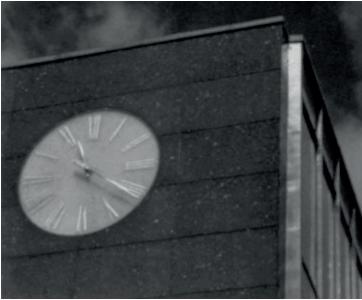

Fachada homogénea con perfiles delgados. Simetria y rito forman una fachada livina y esbelta junto con colores neutros donde, el vidrio constrasta con el marmól negro que reviste los muros ciego .
Bloque de modulación (marquesinas de ingreso ) que dirigen horizontalmente la transición de un bloque a otro.
JONATHAN BRAVO / THAYS JÁTIVA BETZABÉ ZURITA
TALLER
FACHADAS 06/06/2024 5 RE DIBUJO
MATERIA: TAREA:
INTEGRAR ARQUITECTÓNICO VI
ARQUITECTÓNICO
AYUNTAMIENTO
RODOVRE
FECHA: LÁMINA N°:
ESTUDIANTES:
DE
CONTIENE:

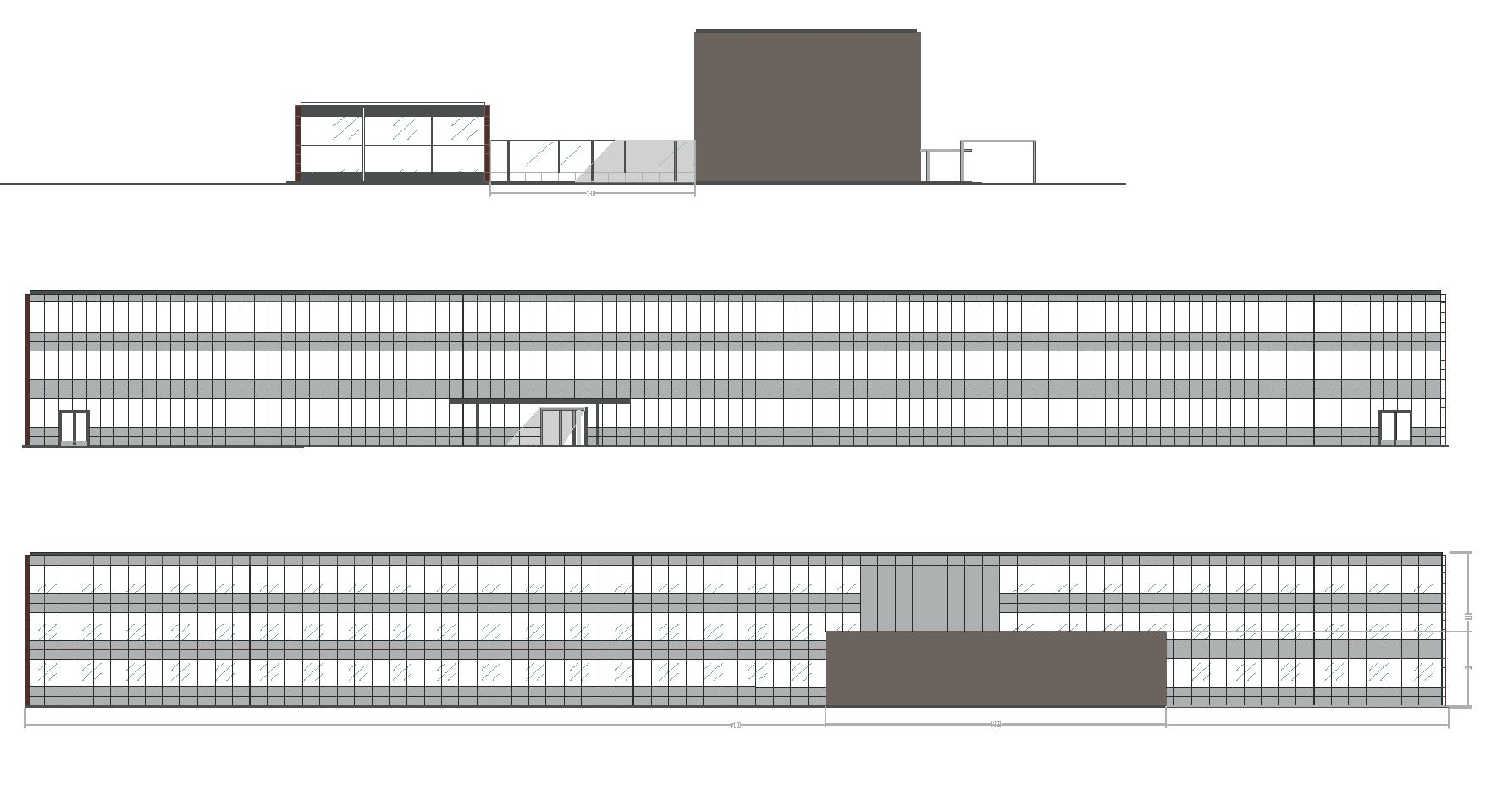

|Fachada Posterior 13.0 10.0 13.0 13.0 13.0 01 2 5 10 20 |Fachada Frontal 01 2 5 10 20 |Fachada Lateral Derecha 01 2 5 10 20
fachada posterior (norte), acceso al sótano y de fonto el bloque de circulación.
Fachada lateral derecha (sur)

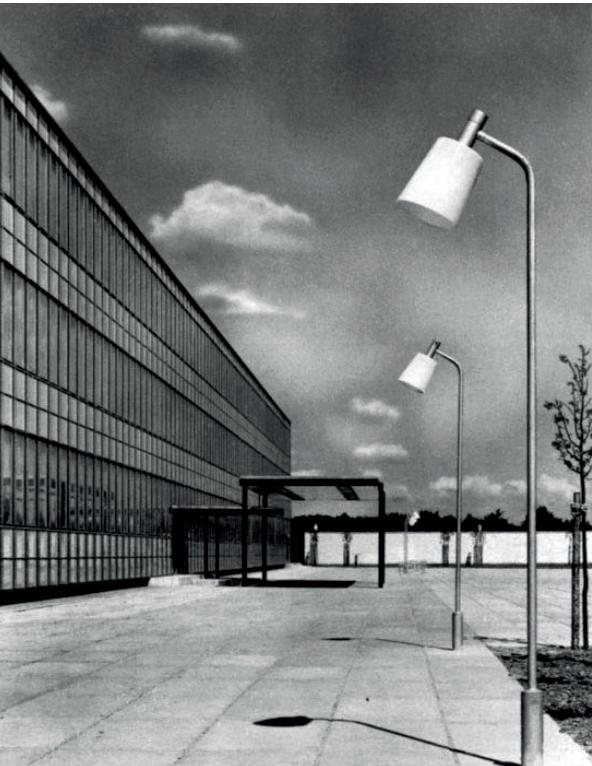

Marquesina que marca el acceso al edificio, Fachada este
ELEVACIÓN EN SECCIÓN - MODULACIÓN
|Ayuntamiento Redovre, Arne Jacobsen
MODULACIÓN
Materialidad: - Placas de fibro cemento (a*b) - Vidrio (3a*b)
Encuentro entre el muro cortina, mármol negro y cerrramiento de cubierta

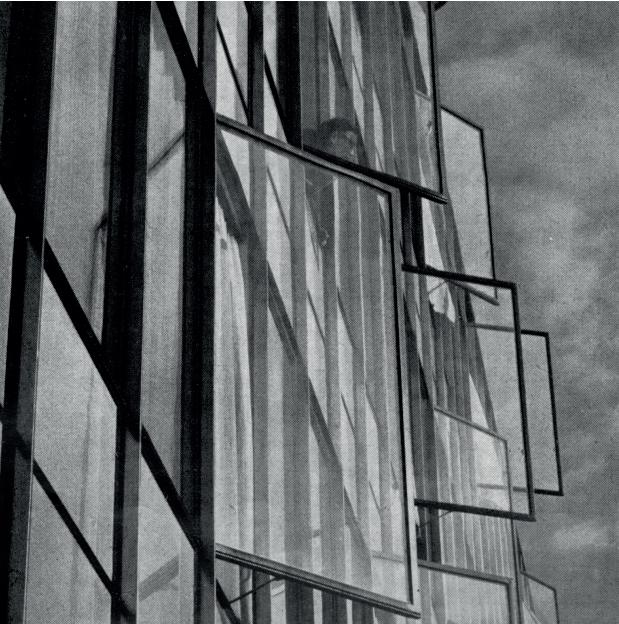

Muro cortina, secuencia de ventanas fijas y abatibles
Encuentro entre el muro cortina, mármol negro y el piso.
Compuesto por secuencia de ventanas fijas y abatibles. Se resuelve por medio de montantes de acero (perfil tipo T), de 20x7x4 cm, anclados y frojados en los bordes. Para paneles oscuros se usan placas de vidrio y fibrocemento.
Aspecto elegante y sobrio por medio del esbeltez de los elementos visibles.
MATERIA:
TALLER INTEGRAR ARQUITECTÓNICO VI
ESTUDIANTES: CONTIENE:
JONATHAN BRAVO / THAYS JÁTIVA BETZABÉ ZURITA
SECCIÓN EN ELEVACION , MODULACIÓN
RE DIBUJO ARQUITECTÓNICO
TAREA: AYUNTAMIENTO DE RODOVRE
FECHA: LÁMINA N°:
06/06/2024
6
a= 0.64 b= 1.00 b b b b b b 3a a a a a
a a a a a a a .1 .5 3m
b= 1.00 a= 0.64
TALLER INTEGRAR ARQUITECTÓNICO VI RE DIBUJO ARQUITECTÓNICO
JONATHAN BRAVO / THAYS JÁTIVA BETZABÉ ZURITA
RODOVRE CONTIENE:
MATERIA:
TAREA:
FECHA: LÁMINA N°:
7 0.1 0.5 1 2 3m D1 D2 D3 D4 D5
ESTUDIANTES: AYUNTAMIENTO DE
ELEVACIÓN-SECCIÓN Y PLANTA CONSTRUCTIVA DEL MURO CORTINA 06/06/2024
01 Fieltro impermeable para cubierta
02 Chapa de acero
03 Goterón de aluminio
04 Falso techo de madera con tratamienio acústico
05 Riel para persianos
06 Ventana dable vidrio con cámara de aislamiento
O7 Cámara ventilada
08 Vidrio translucido de 8mm para antepecho
09 Remate del forjado
10 Forjado (vigas doble ménsula)
11 Perfil de acero para el despiece de fachada cada 64 cm en altura
12 Aislamiento acústico de 32 mm
13 Placos de vinilo
14 Perfil metálico tipo "L' de 5x5 cm
15 Perfil metálico, montante de acero tipo "T" de 7x20 cm con ángulos de acero soldados
16 Protección de montante con chapa de acero incidable
17 Placos de fibra dura
18 Placas de fibrocemento pintados
19 Perfil de aluminio como topa en las ventanas
20 Aislante de lana de roca 8mm
21 Ventana abatible
22 Ventana fija
23 Vantana de sótano
24 Estructura de tragaluz pora iluminación de sótano
25 Muro de contención
26 Tierra natural
Jacobsen consigue en el Ayuntamiento una sucesión continua de ventanas fijas y abatibles. La fachada de muro cortina se construye utilizando montantes de acero: perfiles en forma de "T" de 20x7x1 centímetros, anclados en todos los bordes de los forjados. Estos elementos verticales se colocan de manera que solo 1 centímetro del perfil es visible desde el exterior, mientras que la parte central sobresale 5 centímetros del marco de la ventana (ver imagen 130). Para los paneles oscuros, se emplean múltiples capas de planchas de fibra de vidrio y fibrocemento, revestidas con cristal opaco de color verde claro. Así, se logra una apariencia más ligera y refinada gracias a la delgadez de los elementos visibles. Además, el revestimiento del muro ciego aporta al proyecto un aspecto elegante y sobrio, creando un contraste armonioso con los tonos claros de la carpintería.
BRAVO / THAYS JÁTIVA BETZABÉ ZURITA ESTUDIANTES:
TALLER INTEGRAR ARQUITECTÓNICO VI RE DIBUJO ARQUITECTÓNICO MATERIA: TAREA:
AYUNTAMIENTO DE RODOVRE
FECHA: LÁMINA N°: DETALLES DE MURO CORTINA D1 D2 D3 0 2.5 5 10 20 40cm D1 D2 D3 D4 D5
JONATHAN
CONTIENE:
01 02 14 03 09 07 08 05 06 19 11 17 11 08 17 09 08 10 14 06 19 11 07 09 15 11 14 24 25 26 23 04 18 20 13 12 04 15 19 21 06 16 22 15 18 17 20 16 08 INTERIOR EXTERIOR EXTERIOR INTERIOR
06/06/2024 8
