DISEÑO DE INTERIORES | UIA
ALMANZA / CAROLINA MARTÍNEZ PRIMAVERA 2023
ALEJANDRA
CONTENIDO
○ 01_INTRO Y USUARIO
○ 02_CONCEPTO Y PROPUESTA
○ 03_ACABADOS
○ 04_ARQ Y VOLUMETRÍA
○ 05_PRESUPUESTO
○ 06_CORNER EN TIENDA DEPARTAMENTAL
chop chop b&c● 01_INTRO Y USUARIO
○ 02_CONCEPTO Y PROPUESTA
○ 03_ACABADOS
○ 04_ARQ Y VOLUMETRÍA
○ 05_PRESUPUESTO
01_intro
usuario
y
Ubicación del predio: Av. Nuevo León 192-C, Hipódromo, Cuauhtémoc, 06100 Ciudad de México, CDMX.
Área del proyecto actual: 205 m².
Introducción
Giro actual: Comercio GREEN GRASS de ensaladas.
Giro propuesto: Comercio de bicicletas + Café.
01_01
Marca: CHOP CHOP Bikes.

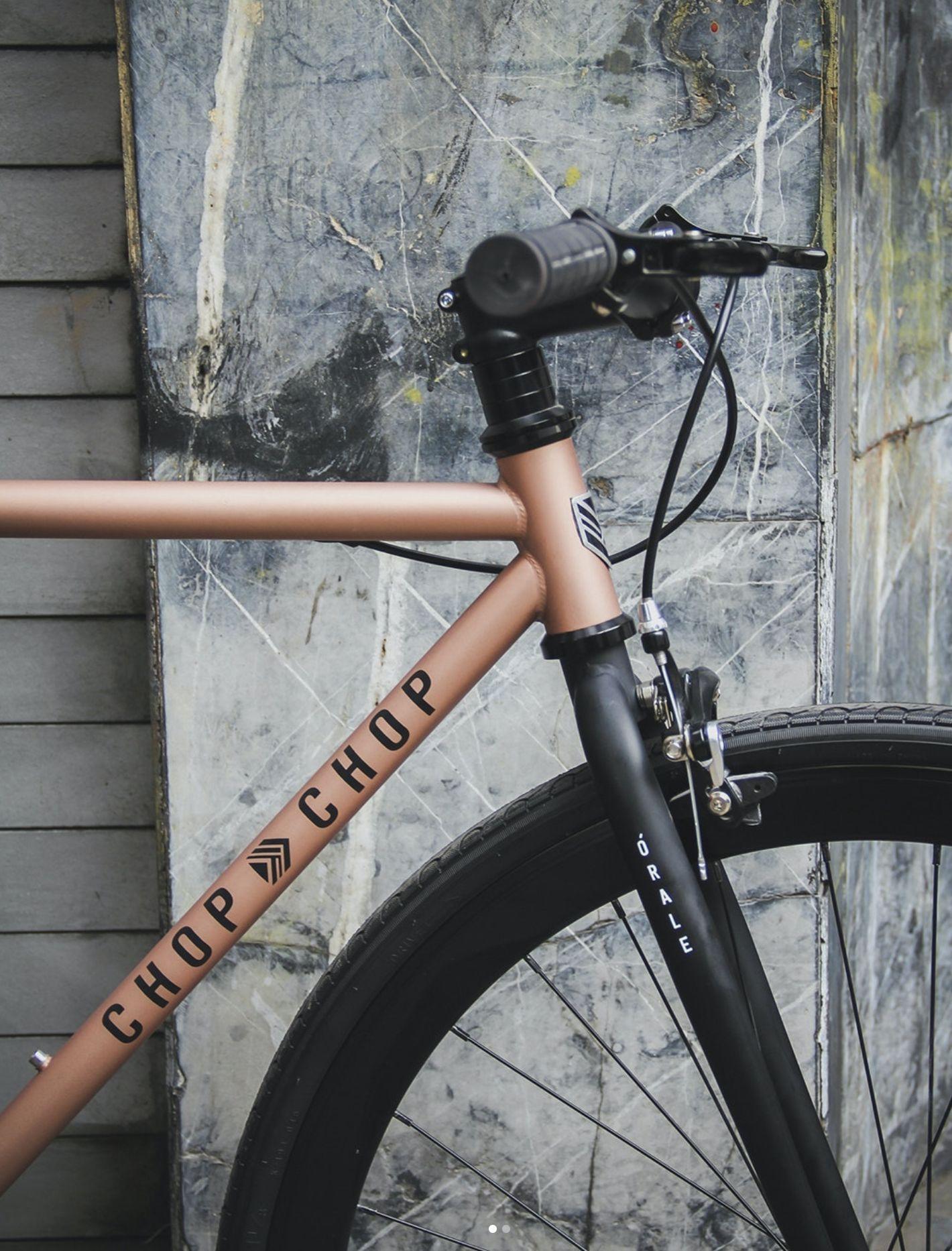

01_02 Chop Chop Bikes
¿Quién es?
Es una marca 100% mexicana orientada principalmente al diseño, fabricación y personalización de bicicletas ofreciendo su servicio con materiales y componentes de muy buena calidad. Con Chop Chop bikes también puedes rentar bicicletas, comprar ropa y accesorios e incluso participar en las rodadas que realizan constantemente.
"Chop Chop", en cantonés, es "Apúrate". Los emprendedores de la marca buscan redefinir la percepción de distancia y tiempo moviéndote sobre el vehículo más sustentable para esta época en la que vivimos. Actualmente tienen cuatro tiendas físicas ubicadas en la Condesa, Reforma, Bucareli y Av. Félix Cuevas. También se puede ordenar en línea.
Usuarios
Descripción y necesidades
01_03

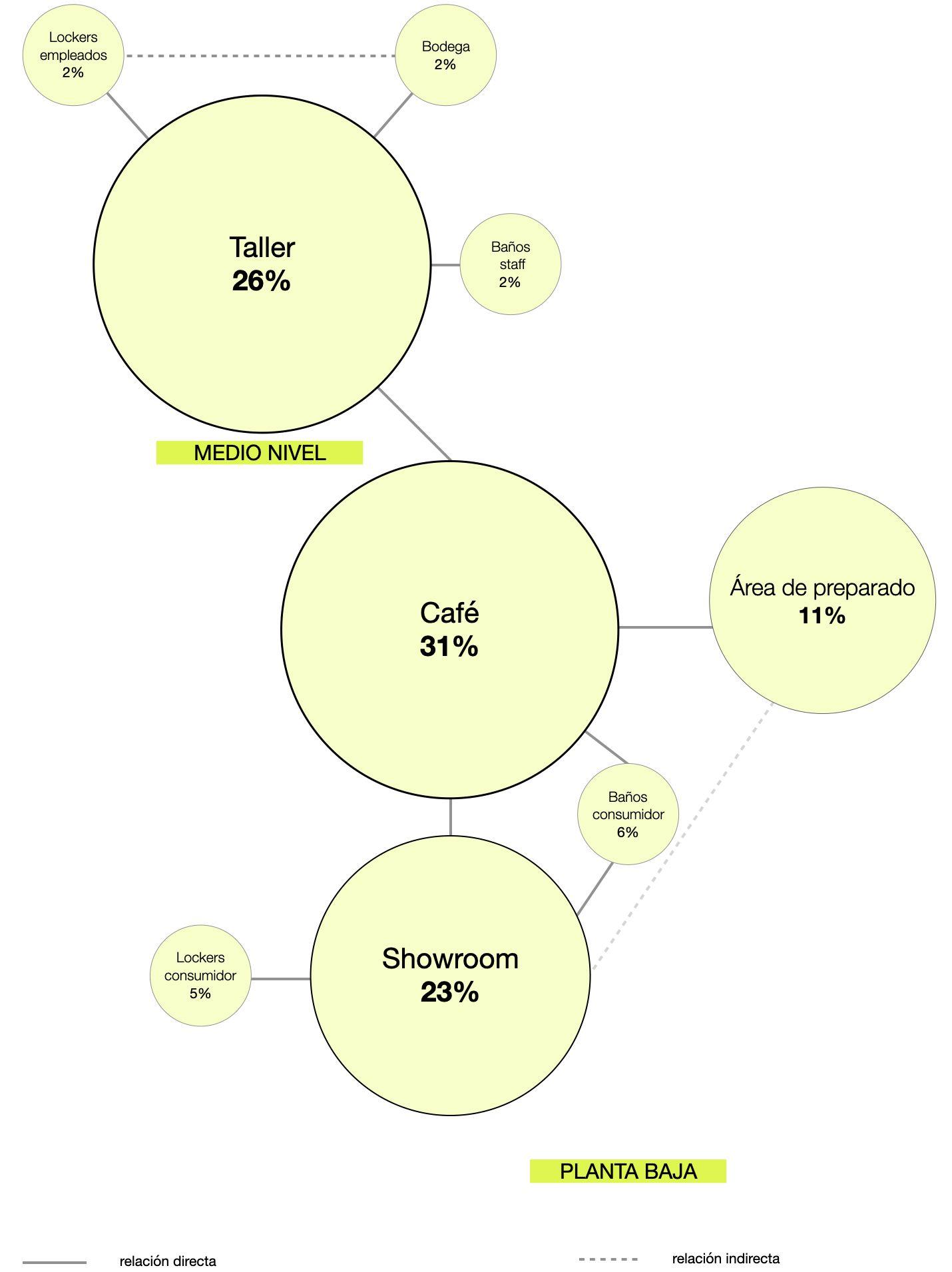

Diagrama de funcionamiento
Según necesidades
01_04
Programa
Según necesidades
01_05
Zonificación planta
01_06
Zonificación representación 3D
01_07
○ 01_INTRO Y USUARIO
● 02_CONCEPTO Y PROPUESTA
○ 03_ACABADOS
○ 04_ARQ Y VOLUMETRÍA
○ 05_PRESUPUESTO
02_concepto y propuesta
Concepto explicativo
02_01
Movimiento 02_01
Movimiento como parte del concepto surge a partir del deporte que engloba el giro del proyecto; el movimiento como concepto para Chop Chop Bikes & Coffe busca que el espacio generado sea:
1. Fluido
2. Dinámico
3. Con recorridos circuito
4. Libre
5. Activo
6. Conectado
7. Abierto
8. Variable
9. Con percepciones del espacio diversas / no monótonas
Fluido. Diversidad espacial Dinámico Libre Recorridos Activo Conectado Abierto Variable
Propuesta
basada en concepto
02_02
PREMISAS / INTENCIONES
La zonificación responde a las nuevas necesidades del nuevo programa. La nueva distribución permite la integración completa de un uso mixto en la reinterpretación del espacio.
integrar:
● Showroom
● Café
● Circulación
● Servicios
● Taller
01 Zonificación
c m a mi t y p concreto madera acero microperforados madera yeso simple pintura c c m y m y m y m y m y a m y m y
PREMISAS / INTENCIONES
Se plantea una nueva distribución de medios niveles con la intención de que las relaciones espaciales sean más fuertes y con un propósito de compresión / expansión en alturas, generando un espacio diverso.
integrar:
● Medios niveles
● Dualidad compresión - expansión
● Circulaciones nuevas
● Circulaciones eliminadas
16 02 Espacialidad c m a mi t y p concreto madera acero microperforados madera yeso simple pintura
m a m a mi t y p
PREMISAS / INTENCIONES
El movimiento se logrará al buscar dinamismo en el proyecto. Lo anterior mediante elementos que recuerden el ciclismo. Se evita la planta a un solo nivel y los recorridos de destinos fijos, generando espacios libres, fluidos y que hablen de diversidad y liberación.
integrar: ● Ruta en piso
c m a mi t y p concreto madera acero microperforados madera yeso simple pintura
03 Movimiento c c m y m y m y m y m y a m y m y
PREMISAS / INTENCIONES
El movimiento se logrará al buscar dinamismo en el proyecto. Lo anterior mediante elementos que recuerden el ciclismo. Se evita la planta a un solo nivel y los recorridos de destinos fijos, generando espacios libres, fluidos y que hablen de diversidad y liberación.
integrar:
● Ruta en piso
● Movimiento en niveles
● Luminaria lineal (velocidad)
18 c m a mi t y p concreto madera acero microperforados madera yeso simple pintura
03 Movimiento mi t y p y p y m m a
PREMISAS / INTENCIONES
Los elementos interiores buscan ser parte del espacio, y tener una intención y un porqué, siguiendo la funcionalidad del programa. No son muebles flotantes, sino que forman parte del muro o de la fachada exterior.
integrar:
● Barras / elementos de relación int. - ext.
● Elementos de exposición de producto
● Permeabilidad
c m a mi t y p concreto madera acero microperforados madera yeso simple pintura 04 Sensación interior
m y mi t c c m
○ 01_INTRO Y USUARIO
○ 02_CONCEPTO Y PROPUESTA
● 03_ACABADOS
○ 04_ARQ Y VOLUMETRÍA
○ 05_PRESUPUESTO
03_acabados
PORCELANITE KLIM GRAFITO PORCELANITE KLIM GRIS
despieces
PORCELANOSA RODANO ACERO
PANEL LIGHT REY
PORCELANITE KLIM $ 1,510 MXN / m²
PORCELANOSA RODANO $ 2,177 MXN / m²
PANEL LIGHT REY $ 175 MXN
ficha técnica piso
PORCELANITE KLIM ACA F PI C1
PORCELANOSA RODANO ACA F MU C1
PANEL LIGHT REY ACA F PL C1
piso muro plafón $ piso
muro
plafón
muro
plafón
piso muro
PORCELANOSA ASCOT ARCE
despieces
PORCELANOSA ASCOT $ 1,725 MXN / m²
muro
PORCELANOSA M CH BL $ 1,723 MXN / m²
PORCELANOSA M CH SP $ 1,817 MXN / m²
plafón
PANEL LIGHT REY $ 175 MXN
PORCELANOSA MARMI CHINA BLANCO
PORCELANOSA MARMI CHINA SPIGA
PORCELANOSA ASCOT
ACA F PI C2 muro
PORCELANOSA M CH BL
ACA F MU C2
PORCELANOSA M CH SP
ACA F MU C4 plafón
PANEL LIGHT REY
ACA F PL C1
piso muro plafón $ piso
ficha técnica piso
muro
piso
PANEL LIGHT REY
PORCELANOSA MATT WHITE
PORCELANOSA VETRI GREEN
BEREL ACRYL 3-0401P
PANEL REY
PORCELANOSA MATT $ 1,562 MXN / m²
muro
PORCELANOSA VETRI $ 861 MXN / m²
BEREL ACRYL 3-0401P $ 3,545 MXN 19L
plafón
PANEL LIGHT REY $ 175 MXN
ficha técnica piso
PORCELANOSA MATT ACA F PI C3
muro
PORCELANOSA VETRI ACA F MU C3
plafón
PANEL LIGHT REY ACA F PL C1
piso
muro plafón despieces
piso $ piso
muro
○ 01_INTRO Y USUARIO
○ 02_CONCEPTO Y PROPUESTA
○ 03_ACABADOS
● 04_ARQ Y VOLUMETRÍA
○ 05_PRESUPUESTO
04_arq y volumetría
arquitectónico cotasenmetros otoño2023 fecha 1:500 escala UNIVERSIDAD IBEROAMERICANA DEPARTAMENTODEARQUITECTURA EINGENIERÍACIVIL DISEÑODEINTERIORES ARQUITECTÓNICO techos AVNUEVOLEÓN192-C,HIPÓDROMO, CUAUHTÉMOC,06100CIUDADDEMÉXICO, CDMX ARQ.SONIMIZRAHI EQUIPO08 TIENDADEPORTIVACONCOMERCIO ALEJANDRAALMANZACAROLINAMARTÍNEZ ARQ-01 TLAXCALA EJE3SUR ALFONSOREYES 15 64.6 8 11 EJESUR EJESUR TLAXCALA ALFONSOREYES 4 1.8 51.8 NOTAS TODASLASCOTASESTÁNDADASENMETROS0.00 LASCOTASRIGENALDIBUJO,DEBERÁNVERIFICARSE ENOBRA LOSNIVELESESTÁNDADOSENMETROS0.00 ELAMUEBLADOPUEDECAMBIAR SIMBOLOGÍA INDICACOTAS INDICANIVELENPLANTA INDICAEJE INDICALADIRECCIÓNDELAESCALERA INDICAACCESO INDICANIVELENALZADO INDICACORTEDEELEMENTO INDICACORTE 1 0.00 N.±0.00 N.±0.00 INDICACAMBIODENIVEL
ENTRADA01 N.±0.00 0.15 0.50 1.80 0.10 4.20 3.60 8.13 1.90 2.00 0.10 3.85 0.30 0.15 3.50 3.50 3.30 11.02 0.50 0.50 4.20 3.60 8.00 1.80 0.10 1.90 2.00 0.10 3.35 0.80 3.20 0.30 3.20 3.40 1.60 1.50 0.30 1.87 1.20 0.30 0.50 3.50 3.50 3.30 11.17 0.15 1.29 0.12 6.07 0.50 4.20 3.60 8.13 0.30 0.15 3.50 2.00 1.50 3.30 11.02 0.50 0.50 4.20 3.60 8.00 0.80 3.20 0.30 3.20 3.40 3.10 0.30 3.07 0.30 0.50 3.50 3.50 3.30 11.17 A 1 B C 2 3 4 PLANTABAJA escala1:75 NIVEL1 escala1:75 A 1 B C 2 3 4 ARQ-02 arquitectónico cotasenmetros otoño2023 0.5 2 fecha 1:75 escala
DEPARTAMENTODEARQUITECTURA EINGENIERÍACIVIL DISEÑODEINTERIORES ARQUITECTÓNICO plantabajaynivel1 AVNUEVOLEÓN192-C,HIPÓDROMO, CUAUHTÉMOC,06100CIUDADDEMÉXICO, CDMX ARQ.SONIMIZRAHI EQUIPO08 TIENDADEPORTIVACONCOMERCIO ALEJANDRAALMANZACAROLINAMARTÍNEZ 0 1 A A' ARQ-03 ARQ-03 B B' ARQ-03 ARQ-03 D D' ARQ-04 ARQ-04 B B' ARQ-03 ARQ-03 D D' ARQ-04 ARQ-04 C C' ARQ-04 ARQ-04 C C' ARQ-04 ARQ-04 0.50 0.50 EJESUR EJESUR TLAXCALA ALFONSOREYES 1.20 SHOWROOM N.±0.00 CAFÉ N.+0.72 COCINA N.+0.72 N.+0.72 BAÑOS CONSUMIDOR N.+0.72 BAÑO PCD N.+0.72 S 1 2 3 4 S IVIIIII S 6 7 131211109 15 16 17 18 19 14 BAÑO STAFF N.+3.32 N.+3.32 BODEGADE LIMPIEZA TALLERDE REPARACIONES N.+3.32 vacío vacío S 1 2 3 4 3.15 0.40 0.68 0.12 0.90 0.12 1.20 2.32 0.12 6.65 0.40 1.70 0.12 1.20 5 6 7 8 13121110 15 16 17 18 19 14 B vacío vacío 5.04 NOTAS TODASLASCOTASESTÁNDADASENMETROS0.00 LASCOTASRIGENALDIBUJO,DEBERÁNVERIFICARSE ENOBRA LOSNIVELESESTÁNDADOSENMETROS0.00 ELAMUEBLADOPUEDECAMBIAR SIMBOLOGÍA INDICACOTAS INDICANIVELENPLANTA INDICAEJE INDICALADIRECCIÓNDELAESCALERA INDICAACCESO INDICANIVELENALZADO INDICACORTEDEELEMENTO INDICACORTE 1 0.00 N.±0.00 N.0.00 INDICACAMBIODENIVEL 30/03/2023 ENTRADA02 N.±0.00 BARRADEPREPARACIÓN YCAJAS 3.38 0.12 PLATAFORMA PARABICICLETAS PLATAFORMA PARABICICLETAS
UNIVERSIDAD IBEROAMERICANA
2.20 2.20 0.20 0.20 0.20 5.92 0.72 0.20 2.20 0.20 0.20 0.20 0.20 2.20 0.72 arquitectónico cotasenmetros otoño2023 0.5 2 fecha 1:75 escala
DEPARTAMENTODEARQUITECTURA EINGENIERÍACIVIL DISEÑODEINTERIORES ARQUITECTÓNICO cortes AVNUEVOLEÓN192-C,HIPÓDROMO,
CDMX ARQ.SONIMIZRAHI EQUIPO08 TIENDADEPORTIVACONCOMERCIO ALEJANDRAALMANZACAROLINAMARTÍNEZ 0 1 ARQ-03 A B C N.+5.92 C B A N.+5.92 5.92 4.20 8.13 3.60 3.60 8.13 4.20
escala1:75
escala1:75 EJE3SUR EJESUR TLAXCALA ALFONSOREYES 0.50 3.10 0.50 2.47 0.12 1.29 0.15 CAFÉ colindancia 0.15 0.85 0.56 2.47 0.50 3.10 0.50 NOTAS TODASLASCOTASESTÁNDADASENMETROS0.00 LASCOTASRIGENALDIBUJO,DEBERÁNVERIFICARSE ENOBRA LOSNIVELESESTÁNDADOSENMETROS0.00 ELAMUEBLADOPUEDECAMBIAR SIMBOLOGÍA INDICACOTAS INDICANIVELENPLANTA INDICAEJE INDICALADIRECCIÓNDELAESCALERA INDICAACCESO INDICANIVELENALZADO INDICACORTEDEELEMENTO INDICACORTE 1 0.00 N.±0.00 N.±0.00 INDICACAMBIODENIVEL 30/03/2023 TALLERDE REPARACIONES SHOWROOM
UNIVERSIDAD IBEROAMERICANA
CUAUHTÉMOC,06100CIUDADDEMÉXICO,
CORTEA-A'
CORTEB-B'
CORTEC-C'
CUAUHTÉMOC,06100CIUDADDEMÉXICO,
BAÑO PCD BODEGADE LIMPIEZA BAÑO STAFF 0.72 2.20 2.20 5.92 0.20 0.20 0.20 0.20 0.72 2.20 5.92 0.20 0.20 2.20 0.20 0.20 arquitectónico cotasenmetros otoño2023 0.5 2 fecha 1:75 escala UNIVERSIDAD IBEROAMERICANA DEPARTAMENTODEARQUITECTURA EINGENIERÍACIVIL DISEÑODEINTERIORES ARQUITECTÓNICO cortes AVNUEVOLEÓN192-C,HIPÓDROMO,
CDMX ARQ.SONIMIZRAHI EQUIPO08 TIENDADEPORTIVACONCOMERCIO ALEJANDRAALMANZACAROLINAMARTÍNEZ 0 1 ARQ-04 N.+0.72 N.+3.32 N.+5.92 N.±0.00 N.+0.72 N.+3.32 N.+5.92 N.±0.00 3 4 1 5 4 3 2 1 3.50 2.00 1.50 3.30 11.02 11.02
escala1:75
escala1:75 EJESUR EJESUR TLAXCALA ALFONSOREYES SHOWROOM BAÑO STAFF TALLERDE REPARACIONES 6.80 0.15 3.50 1.20 0.12 1.98 0.12 3.15 0.30 3.20 0.300.50 BAÑOS CONSUMIDOR BODEGADE LIMPIEZA colindancia colindancia TALLERDE REPARACIONES 0.500.30 3.20 0.30 3.20 0.30 3.07 0.15 NOTAS TODASLASCOTASESTÁNDADASENMETROS0.00 LASCOTASRIGENALDIBUJO,DEBERÁNVERIFICARSE ENOBRA LOSNIVELESESTÁNDADOSENMETROS0.00 ELAMUEBLADOPUEDECAMBIAR SIMBOLOGÍA INDICACOTAS INDICANIVELENPLANTA INDICAEJE INDICALADIRECCIÓNDELAESCALERA INDICAACCESO INDICANIVELENALZADO INDICACORTEDEELEMENTO INDICACORTE 1 0.00 N.±0.00 N.±0.00 INDICACAMBIODENIVEL 30/03/2023 CAFÉ SHOWROOM COCINA
CORTED-D'
Vista Showroom hacia el interior
Vista Showroom hacia el exterior
Vista
Café hacia el el showroom
Vista Café hacia el interior
○ 01_INTRO Y USUARIO
○ 02_CONCEPTO Y PROPUESTA
○ 03_ACABADOS
○ 04_ARQ Y VOLUMETRÍA
● 05_PRESUPUESTO
05_presupuesto
Presupuesto
05_01
Enfoque en diseño interior
○ 01_INTRO Y USUARIO
○ 02_CONCEPTO Y PROPUESTA
○ 03_ACABADOS
○ 04_ARQ Y VOLUMETRÍA
○ 05_PRESUPUESTO
● 06_CORNER EN TIENDA DEPARTAMENTAL
06_Corner
Éste parte de las principales intenciones de diseño que se abordaron para el local, como respetar una estructura modulada que sigue un ritmo y que permite que el espacio se sienta abierto y permeable, el uso de muebles dentro de la estructura, generando que fachadas tengan un uso funcional y permitiendo que el usuario "viva" entre/dentro de superficies verticales
A considerar para tienda departamental
En tienda departamental
06_01
Corner
COR-01 corner cotas en metros otoño 2023 0.5 2 fecha 1:75 escala UNIVERSIDAD IBEROAMERICANA DEPARTAMENTO DE ARQUITECTURA E INGENIERÍA CIVIL DISEÑO DE INTERIORES CORNER DE TIENDA DEPARTAMENTAL planta y cortes AV NUEVO LEÓN 192-C, HIPÓDROMO, CUAUHTÉMOC, 06100 CIUDAD DE MÉXICO, CDMX ARQ. SONI MIZRAHI EQUIPO 08 TIENDA DEPORTIVA CON COMERCIO ALEJANDRA ALMANZA CAROLINA MARTÍNEZ 0 1 EJE 3 SUR EJE SUR TLAXCALA ALFONSOREYES NOTAS TODAS LAS COTAS ESTÁN DADAS EN METROS 0.00 LAS COTAS RIGEN AL DIBUJO, DEBERÁN VERIFICARSE EN OBRA LOS NIVELES ESTÁN DADOS EN METROS 0.00 EL AMUEBLADO PUEDE CAMBIAR SIMBOLOGÍA INDICA COTAS INDICA NIVEL EN PLANTA INDICA EJE INDICA LA DIRECCIÓN DE LA ESCALERA INDICA ACCESO INDICA NIVEL EN ALZADO INDICA CORTE DE ELEMENTO INDICA CORTE 1 0.00 N.± 0.00 N. ± 0.00 INDICA CAMBIO DE NIVEL 02/05/2023 ACCESO A B 1 2 3 1.00 3.00 4.00 0.50 2.25 0.50 2.25 0.50 2.75 2.75 6.00 2.00 1.00 PLANTA escala 1:75 ALZADO 02 escala 1:75 B A 1.00 3.00 4.00 2.00 1.00 1.50 3.00 0.75 0.75 1 2 3 ALZADO 01 escala 1:75 1.50 N. + 3.00 N. ± 0.00 3.00 0.75 0.50 2.25 0.50 2.25 0.50 2.75 2.75 6.00 3 2 1 ALZADO 03 escala 1:75 1.50 N. + 3.00 N. ± 0.00 3.00 0.50 2.25 0.50 2.25 0.50 2.75 2.75 6.00 N. + 3.00 N. ± 0.00 ALZADO 04 escala 1:75 A B 1.00 3.00 4.00 2.00 1.00 1.50 3.00 0.75 0.75 N. + 3.00 N. ± 0.00 VOLUMETRÍA sin escala 01 03 02 04 1.20 0.75 0.75 0.75
Vista Corner entrada a Showroom
Vista Corner Showroom + Café
Vista Corner Muro decorativo
Vista Corner Muro decorativo + Café + Showroom
